Dell™ S300wi 프로젝터

사용자 안내

참고 , 주의 및 경고

참고 : 참고는 프로젝터 사용에 도움이 되는 중요한 정보를

제공합니다 .

주의 : 주의는 발생할 수 있는 하드웨어 손상이나 데이터 손

실을 나타내고 문제를 피하는 방법을 설명합니다 .

경고 : 경고는 재산 피해 , 부상 또는 사망 가능성이 있음을

알려줍니다 .

____________________

이 문서에 나오는 상표 : Dell 및 DELL 로고는 Dell Inc. 의 등록상표이며 ;

DLP 및 DLP 로고는 T Microsoft 및 Windows 는 미국 및 기타 국가에서 Microsoft Corporation 의

상표 또는 등록상표입니다 .

본 설명서에서 특정 회사의 마크와 이름 또는 제품을 지칭하기 위해 기타 상표와 상호가 사용될 수 있습니다 . Dell Inc. 은 자사가 소유하고 있는 상 표 이외의 다른 모든 등록 상표 및 상표명에 대해 어떠한 소유권도 없음을 알려 드립니다 .

모델 S300wi

2010 년 4 월 개정 . A00

EXAS INSTRUMENTS INCORPORATED 의 등록상표이며 ;

1 구입한 Dell 프로젝터 . . . . . . . . . . . . . . . 7

2 프로젝터 연결 . . . . . . . . . . . . . . . . . . . . . 12

프로젝터 각 부분 명칭 . . . . . . . . . . . . . . . 9

대화형 펜 각 부문 명칭

. . . . . . . . . . . . . . 10

안테나 설치 . . . . . . . . . . . . . . . . . . . . 13

컴퓨터에 연결하기

VGA 케이블을 이용한 컴퓨터 연결 VGA 케이블을 사용한 모니터 루프 통과 연결

. . . . . . . . . . . . . . . . . . . 14

. . . . . . . 14

. 15

RS232 케이블을 사용한 컴퓨터 연결 . . . . . . 16

USB 케이블을 사용한 컴퓨터 연결 무선으로 컴퓨터에 연결하기

DVD 플레이어 연결

. . . . . . . . . . . . . . . . . . . 19

S- 비디오 케이블을 이용한 DVD 플레이어 연결

. . . . . . . 17

. . . . . . . . . . 18

복합 비디오 케이블을 이용한 DVD 플레 이어 연결

. . . . . . . . . . . . . . . . . . . . . . 20

컴포넌트 비디오 케이블을 이용한 DVD 플레

이어 연결 . . . . . . . . . . . . . . . . . . . . . . 21

HDMI 케이블을 사용한 DVD 플레이어 연결

. . . 22

랜 (LAN) 에 연결하기 . . . . . . . . . . . . . . . . . . 23

RJ45 케이블을 통하여 네트워크에 연결된

프로젝터 제어 및 이미지 프로젝트 투사 전문 설치 옵션 : 자동 화면 설치 상용 RS232 제어 상자 연결 대화형 펜 연결

. . . . . . . . . . . . . . . . . . . 26

. . . . . . . . . . . . 25

. . . . 23

. . . . . . . . . 24

목차 3

3 프로젝터 사용 . . . . . . . . . . . . . . . . . . . . . 28

프로젝터 전원 켜기 . . . . . . . . . . . . . . . . . . 28

프로젝터 전원 끄기

투사 이미지 조절

. . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . . . . . . 29

프로젝터 높이 올리기 . . . . . . . . . . . . . . 29

프로젝터 높이 낮추기 . . . . . . . . . . . . . . 29

프로젝터 초점 조절 . . . . . . . . . . . . . . . . . . 30

투사 이미지 크기 조절

제어판 사용

. . . . . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . . . . . . 31

리모콘 사용 . . . . . . . . . . . . . . . . . . . . . . . 35

대화형 펜 사용

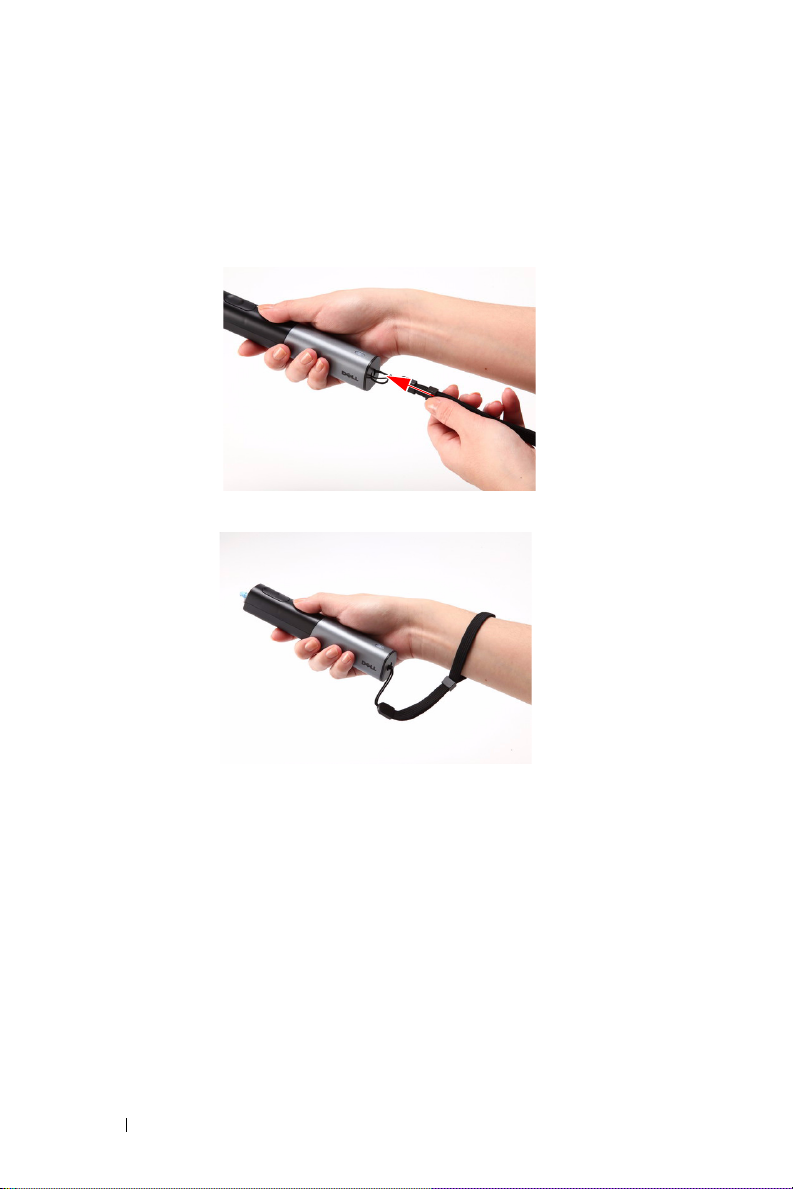

손목 밴드 사용

리모콘 배터리 설치

대화형 펜에 배터리 삽입

. . . . . . . . . . . . . . . . . . . . . 38

. . . . . . . . . . . . . . . . . . . . . 40

. . . . . . . . . . . . . . . . . . 41

. . . . . . . . . . . . . . . 42

리모콘의 조절 범위 . . . . . . . . . . . . . . . . . . 43

대화형 펜 작동 범위

. . . . . . . . . . . . . . . . . . 44

4 목차

화면 디스플레이 사용 . . . . . . . . . . . . . . . . . 45

주 메뉴

. . . . . . . . . . . . . . . . . . . . . . . 45

자동 조정 . . . . . . . . . . . . . . . . . . . . . 45

입력 선택 영상 (PC 모드에서 ) 영상 ( 비디오 모드에서 ) 고급 영상 디스플레이 (PC 모드에서 )

. . . . . . . . . . . . . . . . . . . . . 46

. . . . . . . . . . . . . . . . 47

. . . . . . . . . . . . . 48

. . . . . . . . . . . . . . . . . . . . . 49

. . . . . . . . . . . . 50

디스플레이 ( 비디오 모드에서 ) . . . . . . . . . 52

램프

. . . . . . . . . . . . . . . . . . . . . . . . . 53

설정

. . . . . . . . . . . . . . . . . . . . . . . . . 53

기타 . . . . . . . . . . . . . . . . . . . . . . . . . 58

무선 네트워크 설치 . . . . . . . . . . . . . . . . . . . 68

S300wi 무선 응용프로그램 소프트웨어

. . . . . 72

USB 디스플레이 드라이버 설치

. . . . . . . . . . . . 76

Presentation to Go (PtG) 설치 . . . . . . . . . . . . . . 77

PtG 뷰어 사진 뷰어

. . . . . . . . . . . . . . . . . . . . . . 78

PtG/ 사진 기능 . . . . . . . . . . . . . . . . . . . 79

PtG 개요

사진 개요 버튼

PtG 변환기 - 라이트 설정 PtG 변환기 - 라이트 응용프로그램 소프트웨어

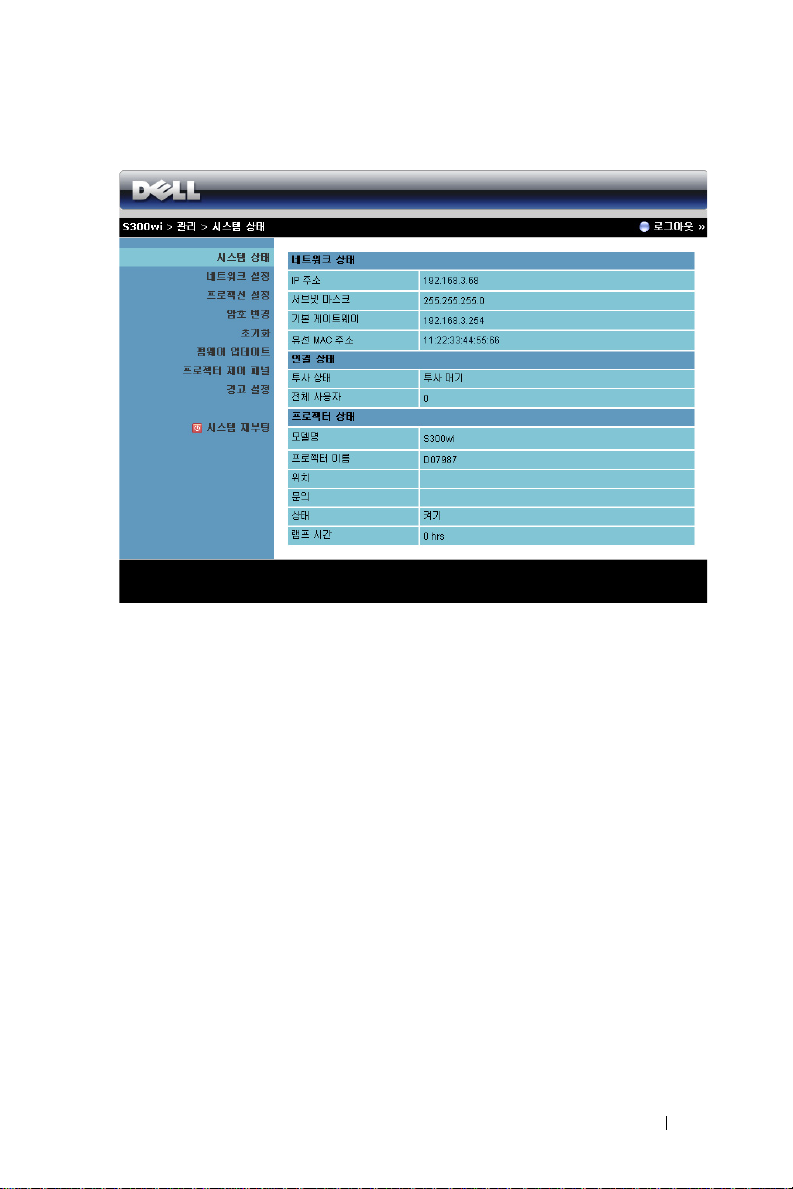

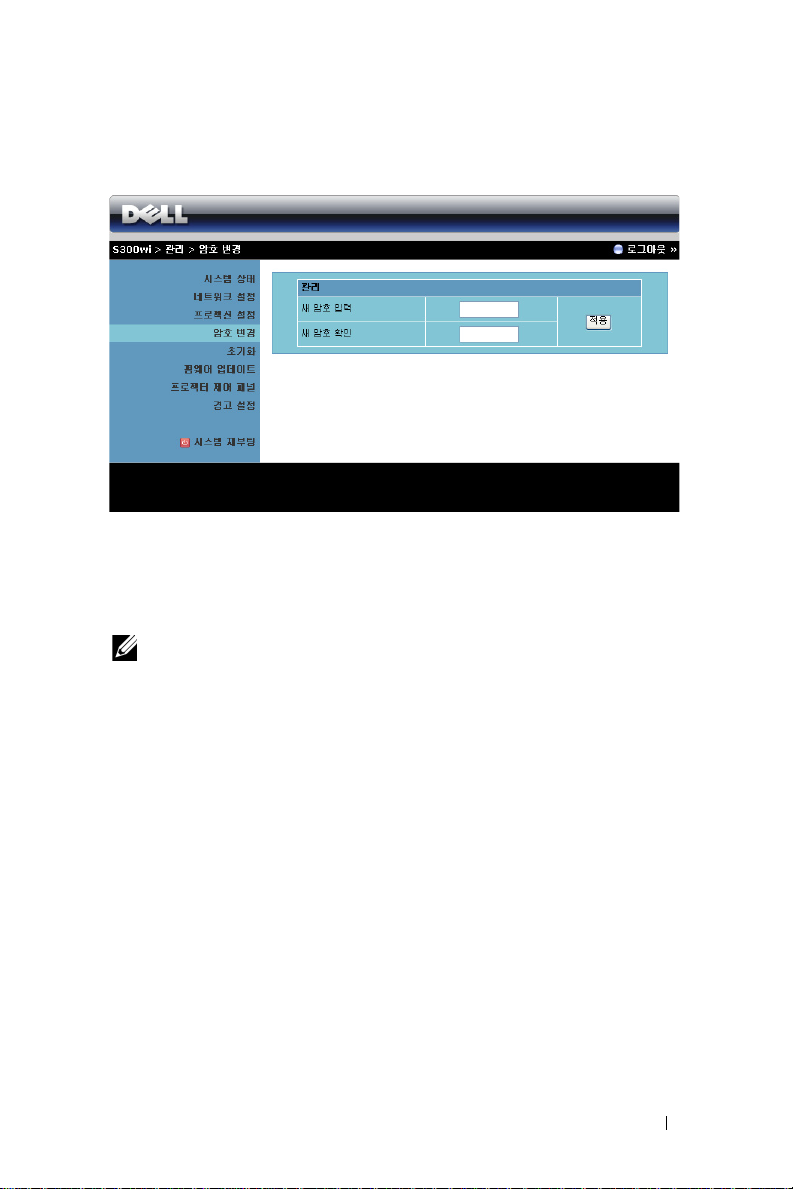

웹 관리에서 프로젝터 관리

네트워크 설정 구성 웹 관리 액세스

. . . . . . . . . . . . . . . . . . . . . . 79

. . . . . . . . . . . . . . . . . . . . . . 80

. . . . . . . . . . . . . . . . . . . . . . . . . 80

. . . . . . . . . . . . . 81

. . . . . . . . . . . . . . 83

. . . . . . . . . . . . . . . . 83

. . . . . . . . . . . . . . . . . . . 83

응용프로그램 토큰 만들기 . . . . . . . . . . . . . . 102

4 프로젝터 문제 해결 . . . . . . . . . . . . . . . . 103

안내 신호 . . . . . . . . . . . . . . . . . . . . . . . 108

대화형 펜 LED 안내 신호

. . . . . . . . . . . . . . . 110

램프 교체 . . . . . . . . . . . . . . . . . . . . . . . 111

목차 5

5 사양 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

6Dell에 문의하기 . . . . . . . . . . . . . . . . . . 119

eInstruction 문의 . . . . . . . . . . . . . . . . . . . . 120

7 부록 : 용어 설명 . . . . . . . . . . . . . . . . . . 121

6 목차

구입한 Dell 프로젝터

본 프로젝터에는 다음과 같은 품목이 포함되어 있습니다 . 모든 품목이 들어 있 는지 확인하고 없는 품목이 있으면 Dell ™에 문의하십시오 .

패키지 내용물

전원 케이블

안테나 리모콘

사용자 안내서 및 문서 CD AAA 배터리 2 개

1.8m VGA

케이블

(VGA 와 VGA 연결)

USB 케이블 (USB-A 와 USB-B 연결 )

대화형 펜

구입한 Dell 프로젝터 7

패키지 내용물

AA 알카라인 배터리 2 개

( 계속 )

Interwrite Workspace CD

손목 밴드

5m 미니 USB 케이블 (USB-A 와 미니 USBB 연결 )

펜촉

8 구입한 Dell 프로젝터

프로젝터 각 부분 명칭

상단

밑면

55.00±0.10

110.00±0.15

제어판

초점 탭

렌즈

IR 수신기

렌즈 덮개

안테나

벽 설치용 마운팅 홀 M3 x 6.5mm 깊이 나사 구멍 8kgf-cm 이하 토크 사 용 권장

삼각대 마운팅 홀 : 인서트 너트 1/4"*20 UNC

램프 덮개

기울기 조절 휠

14.00±0.10

82.15±0.15

구입한 Dell 프로젝터 9

상단

밑면

대화형 펜 각 부문 명칭

교체 가능 펜촉

렌즈

제어판

LED 표시기

보안 표시

배터리 커버

경고 : 안전 지침

1 프로젝터를 열이 많이 발생하는 기기 근처에서 사용하지 마십시오 . 2 먼지가 지나치게 많은 곳에서 프로젝터를 사용하지 마십시오 . 먼지가 시스

템 장애의 원인이 될 수 있고 , 프로젝터가 자동으로 꺼집니다 .

3 프로젝터는 통풍이 잘 되는 곳에 설치하십시오 . 4 프로젝터의 통풍구를 막지 마십시오 . 5 프로젝터는 5 6 프로젝터를 켠 후 , 또는 끈 직후에는 매우 뜨거우므로 통풍구를 만지지 마십

시오 .

7 눈에 상해를 줄 수 있으므로 프로젝터 작동 중에는 렌즈를 쳐다보지 마십시

오 .

8 프로젝터 사용 중에는 발산되는 열로 인해 물체가 타거나 녹을 수 있으므로

렌즈 또는 프로젝터 앞이나 근처에 어떠한 물건도 놓지 마십시오 .

9 무선 프로젝트를 심장 박동 조율기 근처에서 사용하지 마십시오 . 10 무선 프로젝트를 의료 기기 근처에서 사용하지 마십시오 . 11 무선 프로젝트를 전자 렌지 근처에서 사용하지 마십시오 .

C 에서 35oC 사이의 주위 온도에서 작동하십시오 .

10 구입한 Dell 프로젝터

참고 :

• 혼자 프로젝터를 벽에 설치하지 마십시오 . 자격이 있는 설치 전문가가 설치해야 합니다 .

• 권장 벽 설치 프로젝터 키트(P/N: 4TVT8/V3RTH). 좀 더 상세한 정보는 Dell 웹사이트 support.dell.com 을 참조하십시오 .

• 안전에 관한 상세한 정보는 함께 동봉된

• S300wi 프로젝터는 실내용으로 설계되었습니다 .

안전 정보

를 참조하십시오 .

구입한 Dell 프로젝터 11

프로젝터 연결

3 4 5 6 7

1920 1521 161718 11

리모컨 , 대화형 기능 , 펌웨어 업그레이드용 미니 USB.

HDMI 커넥터

VGA-A 출력 ( 모니터 통과 )

VGA-A 입력 (D-sub) 커넥터

S- 비디오 커넥터

복합 비디오 커넥터

RS232 커넥터

오디오 -A 입력 커넥터 커넥터

12V DC 출력 커넥터

보안 표시

오디오 출력 커넥터

12 프로젝터 연결

14 12

오디오 -B 우측 - 채널 입력 커넥터

보안 케이블 슬롯

오디오 -B 좌측 - 채널 입력 커넥터

마이크 커넥터

VGA-B 입력 (D-sub) 커넥터

USB 타입 B 디스플레이 커넥터

USB 타입 A 뷰어 커넥터

RJ45 커넥터

전원 코드 커넥터

안테나 커넥터

경고 : 이 섹션의 절차를 시작하기 전에 페이지 10 에 설명되어 있는 안전

지침을 따르십시오 .

안테나 설치

프로젝터에는 무선 네트워크를 위한 무선 안테나가 포함되어 있습니다

페이지의"무선 네트워크 설치"를 참조하십시오

1 프로젝터 뒷면에 있는 안테나 커넥터에 안테나를 조입니다 .

2 그림과 같이 안테나를 세웁니다 .

프로젝터 연결 13

컴퓨터에 연결하기

VGA 케이블을 이용한 컴퓨터 연결

전원 코드

VGA 와 VGA 를 연결하는 케이블

USB-A 와 미니 USB-B 를 연결하는 케이블

참고 : 리모컨의 이전 페이지와 다음 페이지 기능을 사용하려면 미니 USB

케이블이 연결 되어 있어야 합니다 .

14 프로젝터 연결

VGA 케이블을 사용한 모니터 루프 통과 연결

전원 코드

VGA 와 VGA 를 연결하는 케이블

참고 : 한 개의 VGA 케이블만 프로젝터와 함께 제공됩니다 . 추가 VGA 케

이블은 웹사이트 www.dell.com 에서 구입할 수 있습니다 .

프로젝터 연결 15

RS232 케이블을 사용한 컴퓨터 연결

전원 코드

RS232 케이블

참고 : RS232 케이블은 프로젝터와 함께 제공되지 않습니다 . 케이블과

RS232 원격 제어 소프트웨어에 대해서는 전문 설치기사와 상담하십시오 .

16 프로젝터 연결

USB 케이블을 사용한 컴퓨터 연결

전원 코드

USB-A 와 USB-B 를 연결하는 케이블

참고 : USB 드라이버 설치는 76 페이지의 "USB 디스플레이 드라이버 설치

" 를 참조하십시오 .

프로젝터 연결 17

무선으로 컴퓨터에 연결하기

참고 : 컴퓨터는 무선 기능이 탑재되어 있어 무선 연결을 탐지할 수 있도

록 구성해야 합니다 . 무선 연결을 구성하는 방법에 관한 컴퓨터 문서를 참 조하십시오 .

18 프로젝터 연결

DVD 플레이어 연결

S- 비디오 케이블을 이용한 DVD 플레이어 연결

전원 코드

S- 비디오 케이블

참고 : S- 비디오 케이블은 프로젝터와 함께 제공되지 않습니다 . S- 비디

오 연장 (50 ft/100 ft) 케이블은 Dell 웹사이트 www.dell.com 에서 구입할 수 있습니다 .

프로젝터 연결 19

복합 비디오 케이블을 이용한 DVD 플레이어 연결

전원 코드

복합 비디오 케이블

참고 : 복합 비디오 케이블은 프로젝터와 함께 제공되지 않습니다 . 복합

비디오 연장 (50 ft/100 ft) 케이블은 Dell 웹사이트 www.dell.com 에서 구입 할 수 있습니다 .

20 프로젝터 연결

컴포넌트 비디오 케이블을 이용한 DVD 플레이어 연결

전원 코드

VGA 를 컴포넌트 비디오에 연결하는 케이블

참고 : VGA 를 컴포넌트 비디오에 연결하는 케이블은 프로젝터와 함께 제

공되지 않습니다 . VGA 를 컴포넌트 비디오에 연결하는 연장 (50 ft/100 ft) 케이블은 Dell 웹사이트 www.dell.com 에서 구입할 수 있습니다 .

프로젝터 연결 21

HDMI 케이블을 사용한 DVD 플레이어 연결

전원 코드

HDMI 케이블

참고 : HDMI 케이블은 프로젝터와 함께 제공되지 않습니다 . HDMI 케이

블은 Dell 웹사이트 www.dell.com 에서 구입할 수 있습니다 .

22 프로젝터 연결

랜 (LAN) 에 연결하기

랜 (LAN)

RJ45 케이블을 통하여 네트워크에 연결된 프로젝터 제어 및 이미 지 프로젝트 투사

전원 코드

RJ45 케이블

참고 : RJ45 케이블은 프로젝터와 함께 제공되지 않습니다 . RJ45 케이블

은 Dell 웹사이트 www.dell.com 에서 구입할 수 있습니다 .

프로젝터 연결 23

전문 설치 옵션 : 자동 화면 설치

전원 코드

12V DC 플러그

자동 화면

참고 : 1.7 mm (ID) x 4.00 mm (OD) x 9.5 mm ( 샤프트 ) 크기의 12V DC 플러그

를 사용하여 프로젝터에 자동 화면을 연결합니다 .

12V DC 플러그

24 프로젝터 연결

상용 RS232 제어 상자 연결

전원 코드

RS232 케이블

상용 RS232 제어 상자

참고 : RS232 케이블은 프로젝터와 함께 제공되지 않습니다 . 케이블을 구

입하시려면 전문 기술자와 상담하십시오 .

프로젝터 연결 25

대화형 펜 연결

전원 코드

VGA 와 VGA 를 연결하는 케이블

USB-A 와 미니 USB-B 를 연결하는 케이블

자동 화면

12V DC 플러그

대화형 펜

참고 :

1 상호 작용은 다음의 입력 모드에서만 지원됩니다 : 컴퓨터에서

VGA 와 HDMI, 무선 디스플레이 , USB 디스플레이 , 및 LAN 디스 플레이 .

26 프로젝터 연결

대화형 펜을 사용하려면 컴퓨터와 프로젝터 간의 2차 연결이 필

요합니다

컴퓨터와 프로젝터 연결에는 3가지 옵션이 있습니다

a 미니 USB 케이블 사용

b LAN 케이블 사용 (Dell 무선 응용프로그램 소프트웨어 설치

가 필요함 )

c WLAN 케이블 사용 (Dell 무선 응용프로그램 소프트웨어 설

치가 필요함 )

LAN 또는 WLAN 연결을 사용하려면 무선 / 네트워크를 먼저 켜 야 합니다 .

3 자동 화면은 선택입니다 .

4 컴퓨터 / 노트북과 프로젝터 사이의 거리가 5 미터를 넘으면 ,

USB 허브를 설치하는 것이 좋습니다 .

프로젝터 연결 27

프로젝터 사용

프로젝터 전원 켜기

참고 : 연결 소스 ( 컴퓨터 , DVD 플레이어 등 ) 를 켜기 전에 프로젝터를 먼

저 켜십시오 . 전원 버튼을 누를 때까지 표시등이 청색으로 깜박입니다 .

1 렌즈 덮개를 여십시오 . 2 전원 코드와 원하는 신호 케이블을 프로젝터에 연결하십시오 . 프로젝터 연

결에 대한 자세한 내용은 12 페이지의 " 프로젝터 연결 " 를 참조하십시오 .

3 전원 버튼을 누르십시오(전원 버튼을 찾으려면 33 페이지의"제어판 사용"를

참조하십시오 ).

4 소스 ( 컴퓨터 , DVD 플레이어 등 ) 를 켜십시오 . 5 알맞은 케이블을 사용하여 소스와 프로젝터를 연결합니다 . 소스와 프로젝

터 연결 방법은 12 페이지의 " 프로젝터 연결 " 를 참조하십시오 .

6 기본 입력 소스는 VGA-A 로 설정되어 있습니다 . 필요 시 변경하십시오 . 7 여러 개의 소스가 프로젝터에 연결되어 있으면 리모컨이나 제어판에서 소스

버튼을 눌러 원하는 소스를 선택합니다 . 33 페이지의 " 제어판 사용 " 및 35 페이지의 " 리모콘 사용 " 를 눌러 소스 버튼을 찾으십시오 .

프로젝터 전원 끄기

주의 : 다음 절차에서 설명하는 대로 프로젝터 전원을 끈 후에 플러그를

빼십시오 .

1 전원 버튼을 누릅니다 . 화면에 나타나는 지침대로 프로젝터를 올바르게 끄

십시오 .

참고 : 화면에 " 프로젝터를 끄려면 전원 버튼을 누르십시오 ." 라는 메시

지가 표시됩니다 . 메시지는 5 초 후에 사라집니다 . 또는 메뉴 버튼을 눌러 없앨 수 있습니다 .

2 전원 버튼을 한 번 더 누르십시오 . 냉각 팬이 120 초 동안 계속 작동합니다 . 3 프로젝터를 빨리 끄려면 냉각 팬이 아직 가동 중일 때 전원 버튼을 1 초 동안

누르십시오 .

28 프로젝터 사용

참고 : 프로젝터를 다시 켜기 전에 내부 온도가 안정될 수 있도록 60 초 동

안 기다리십시오 .

4 전기 콘센트와 프로젝터에서 전원 코드를 빼십시오 .

투사 이미지 조절

프로젝터 높이 올리기

1 프로젝터를 원하는 디스플레이 각도로 높인 후 두 개의 앞 기울기 조절 휠을

사용하여 각도를 세밀하게 조절합니다 .

2 디스플레이 각도를 세밀하게 조절하려면 두 개의 기울기 조절 휠을 사용하

십시오 .

프로젝터 높이 낮추기

1 프로젝터를 낮추고 두 개의 앞 기울기 조절 휠을 사용하여 각도를 조절합니

다 .

앞 기울기 조절 휠 ( 기울기 각도 : -1 ~ 4 도 )

기울기 조절 휠

프로젝터 사용 29

프로젝터 초점 조절

경고 : 프로젝터를 옮기거나 휴대용 케이스에 넣을 때는 프로젝터가 손상

되지 않도록 각도 조절기 받침대를 완전히 안으로 넣습니다 .

1 이미지가 선명해질 때까지 초점 탭을 돌립니다 . 이 프로젝터는 49.99 cm ~

330.10 cm (0.5 m ~ 3.3 m) 거리 범위에서 초점을 맞출 수 있습니다 .

초점 탭

30 프로젝터 사용
