Page 1
Dell Latitude 5310
Manual Servis
Model Resmi: P97G
Tipe Resmi: P97G002
Page 2
Catatan, perhatian, dan peringatan
CATATAN: Sebuah CATATAN menandakan informasi penting yang membantu Anda untuk menggunakan yang terbaik
dari produk Anda.
PERHATIAN: PERHATIAN menunjukkan kemungkinan terjadinya kerusakan pada perangkat keras atau hilangnya data,
dan memberi tahu Anda mengenai cara menghindari masalah tersebut.
PERINGATAN: PERINGATAN menunjukkan potensi kerusakan harta benda, cedera pribadi, atau kematian
© 2020 Dell Inc. atau anak-anak perusahaannya. Seluruh hak cipta dilindungi oleh undang-undang. Dell, EMC, dan merek
dagang lainnya adalah merek dagang dari Dell Inc. atau anak-anak perusahaannya. Merek dagang lain dapat merupakan merek dagang dari
pemiliknya masing-masing.
April 2020
Rev. A00
Page 3
Daftar Isi
1 Mengerjakan komputer Anda......................................................................................................... 6
Petunjuk keselamatan........................................................................................................................................................... 6
Sebelum mengerjakan bagian dalam komputer............................................................................................................6
Pencegahan untuk keselamatan.................................................................................................................................... 7
Pelepasan arus elektrostatis—proteksi ESD................................................................................................................7
Peralatan servis lapangan ESD.......................................................................................................................................8
Setelah mengerjakan bagian dalam komputer..............................................................................................................9
2 Teknologi dan komponen............................................................................................................. 10
Fitur USB...............................................................................................................................................................................10
USB Tipe-C............................................................................................................................................................................11
HDMI 1.4................................................................................................................................................................................ 12
Perilaku LED tombol daya....................................................................................................................................................12
3 Komponen utama sistem Anda..................................................................................................... 15
4 Membongkar dan merakit kembali................................................................................................ 17
Kartu MicroSD...................................................................................................................................................................... 17
Melepas kartu microSD..................................................................................................................................................17
Memasang kartu microSD.............................................................................................................................................18
Baki kartu SIM...................................................................................................................................................................... 19
Melepaskan baki kartu SIM........................................................................................................................................... 19
Memasang baki kartu SIM............................................................................................................................................20
Penutup bawah.....................................................................................................................................................................21
Melepaskan penutup bawah......................................................................................................................................... 21
Memasang penutup bawah.......................................................................................................................................... 24
Baterai................................................................................................................................................................................... 27
Pencegahan baterai lithium-ion....................................................................................................................................27
Melepaskan baterai........................................................................................................................................................27
Memasang baterai......................................................................................................................................................... 29
Kartu WWAN........................................................................................................................................................................ 31
Melepaskan kartu WWAN............................................................................................................................................. 31
Memasang kartu WWAN..............................................................................................................................................32
kartu WLAN..........................................................................................................................................................................33
Melepaskan kartu WLAN.............................................................................................................................................. 33
Memasang kartu WLAN................................................................................................................................................34
Modul memori...................................................................................................................................................................... 35
Melepaskan modul memori...........................................................................................................................................35
Memasang modul memori............................................................................................................................................ 36
Solid-state drive...................................................................................................................................................................37
Melepaskan SSD M.2.................................................................................................................................................... 37
Memasang SSD M.2..................................................................................................................................................... 39
Speaker..................................................................................................................................................................................41
Melepaskan speaker.......................................................................................................................................................41
Daftar Isi 3
Page 4
Memasang speaker........................................................................................................................................................43
Kipas Sistem.........................................................................................................................................................................45
Melepaskan kipas sistem.............................................................................................................................................. 45
Memasang kipas sistem................................................................................................................................................ 47
Unit pendingin...................................................................................................................................................................... 49
......................................................................................................................................................................................... 49
......................................................................................................................................................................................... 49
Port DC-in............................................................................................................................................................................ 50
Melepaskan port DC-in.................................................................................................................................................50
Memasang port DC-in...................................................................................................................................................52
Board LED............................................................................................................................................................................ 53
Melepaskan board LED................................................................................................................................................. 53
Memasang board LED...................................................................................................................................................56
Board tombol daya.............................................................................................................................................................. 59
Melepaskan board tombol panel sentuh.....................................................................................................................59
Memasang board tombol panel sentuh...................................................................................................................... 60
Board sistem........................................................................................................................................................................ 62
Melepaskan board sistem............................................................................................................................................. 62
Memasang board sistem...............................................................................................................................................67
Baterai sel berbentuk koin.................................................................................................................................................. 72
Melepaskan baterai sel berbentuk koin....................................................................................................................... 72
Memasang baterai sel berbentuk koin.........................................................................................................................73
Unit display........................................................................................................................................................................... 74
Melepaskan unit display................................................................................................................................................ 74
Memasang unit display.................................................................................................................................................. 77
Keyboard.............................................................................................................................................................................. 80
Melepaskan keyboard................................................................................................................................................... 80
Memasang Keyboard.................................................................................................................................................... 83
Braket keyboard.................................................................................................................................................................. 86
Melepaskan braket keyboard....................................................................................................................................... 86
Memasang braket keyboard.........................................................................................................................................87
Board pembaca kartu pintar...............................................................................................................................................89
Melepaskan board pembaca kartu pintar................................................................................................................... 89
Memasang board pembaca kartu pintar.....................................................................................................................90
Bezel display.........................................................................................................................................................................92
Melepaskan bezel display..............................................................................................................................................92
Memasang bezel display............................................................................................................................................... 94
Penutup engsel.................................................................................................................................................................... 96
Melepaskan penutup engsel.........................................................................................................................................96
Memasang penutup engsel...........................................................................................................................................97
Engsel display.......................................................................................................................................................................98
Melepaskan engsel display............................................................................................................................................98
Memasang engsel display............................................................................................................................................. 99
Panel display....................................................................................................................................................................... 100
Melepaskan panel display............................................................................................................................................100
Memasang panel display..............................................................................................................................................103
Kamera................................................................................................................................................................................ 104
Melepaskan kamera..................................................................................................................................................... 104
Memasang kamera.......................................................................................................................................................105
Kabel display (eDP)............................................................................................................................................................107
4
Daftar Isi
Page 5
Melepaskan kabel display............................................................................................................................................ 107
Memasang kabel display..............................................................................................................................................108
Unit penutup belakang display..........................................................................................................................................109
Memasang kembali penutup belakang display..........................................................................................................109
Unit sandaran tangan......................................................................................................................................................... 110
Memasang kembali unit sandaran tangan dan keyboard......................................................................................... 110
5 Pemecahan Masalah.................................................................................................................. 113
Diagnostik SupportAssist................................................................................................................................................... 113
Lampu diagnostik sistem....................................................................................................................................................115
Siklus daya WiFi...................................................................................................................................................................116
6 Mendapatkan bantuan................................................................................................................117
Menghubungi Dell............................................................................................................................................................... 117
Daftar Isi 5
Page 6
Mengerjakan komputer Anda
Petunjuk keselamatan
prasyarat
Gunakan panduan keselamatan berikut untuk melindungi komputer dari kemungkinan kerusakan dan memastikan keselamatan diri Anda.
Kecuali dinyatakan sebaliknya, setiap prosedur yang disertakan dalam dokumen ini mengasumsikan adanya kondisi berikut :
• Anda telah membaca informasi keselamatan yang dikirimkan bersama komputer Anda.
• Komponen dapat diganti atau, jika dibeli secara terpisah, dipasang dengan menjalankan prosedur pelepasan dalam urutan terbalik.
tentang tugas ini
CATATAN: Lepaskan semua sumber daya sebelum membuka penutup komputer atau panel. Setelah Anda selesai
mengerjakan bagian dalam komputer, pasang kembali semua penutup, panel, dan sekrup sebelum menyambungkan ke
sumber daya.
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama
komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, lihat Regulatory Compliance Homepage
(Halaman utama Pemenuhan Peraturan)
1
PERHATIAN: Banyak perbaikan yang hanya dapat dilakukan oleh teknisi servis bersertifikat. Anda harus menjalankan
penelusuran kesalahan saja dan perbaikan sederhana seperti yang dibolehkan di dalam dokumentasi produk Anda, atau
yang disarankan secara online atau layanan telepon dan oleh tim dukungan. Kerusakan akibat servis yang tidak diizinkan
oleh Dell tidak tercakup dalam jaminan. Bacalah dan ikuti petunjuk keselamatan yang disertakan bersama produk.
PERHATIAN: Untuk menghindari sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak
dicat secara berkala pada waktu yang bersamaan dengan menyentuh konektor pada bagian belakang komputer.
PERHATIAN: Tangani komponen dan kartu secara hati-hati. Jangan sentuh komponen atau permukaan kontak pada
kartu. Pegang kartu pada tepinya atau pada braket logam yang terpasang. Pegang komponen seperti prosesor pada
tepinya, serta bukan pada pin.
PERHATIAN: Saat Anda melepaskan kabel, tarik pada konektornya atau tab tarik, bukan pada kabelnya. Beberapa kabel
memiliki konektor dengan tab pengunci; jika Anda melepaskan jenis kabel ini, tekan pada tab pengunci sebelum Anda
melepaskan kabel. Saat Anda menarik konektor, jaga agar tetap sejajar agar pin konektor tidak bengkok. Selain itu,
sebelum Anda menyambungkan kabel, pastikan bahwa kedua konektor memiliki orientasi yang benar dan sejajar.
CATATAN: Warna komputer dan komponen tertentu mungkin terlihat berbeda dari yang ditampilkan pada dokumen ini.
Sebelum mengerjakan bagian dalam komputer
tentang tugas ini
Untuk mencegah kerusakan komputer, jalankan tahapan berikut sebelum Anda mulai mengerjakan bagian dalam komputer.
langkah
1. Pastikan bahwa Anda mematuhi petunjuk keselamatan.
2. Pastikan permukaan tempat Anda bekerja telah bersih dan rata agar penutup komputer tidak tergores.
3. Matikan komputer Anda.
4. Lepaskan koneksi semua kabel jaringan dari komputer.
6 Mengerjakan komputer Anda
Page 7
PERHATIAN: Untuk melepas kabel jaringan, lepaskan kabel dari komputer terlebih dahulu, lalu lepaskan kabel dari
perangkat jaringan.
5. Lepaskan komputer dan semua perangkat yang terpasang dari stopkontak.
6. Tekan dan tahan tombol daya saat koneksi komputer dicabut untuk menghubungkan board sistem ke ground.
CATATAN: Untuk menghindari sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak
dicat secara berkala pada waktu yang bersamaan dengan menyentuh konektor pada bagian belakang komputer.
Pencegahan untuk keselamatan
Bab tindakan pencegahan keselamatan merinci langkah-langkah utama yang harus diambil sebelum melakukan instruksi pembongkaran.
Amati tindakan pencegahan keamanan berikut sebelum Anda melakukan prosedur instalasi atau perubahan/perbaiki yang melibatkan
pembongkaran atau pemasangan kembali:
• Matikan sistem dan semua periferal yang terpasang.
• Lepaskan sambungan sistem dan semua perangkat yang terikat dari daya AC.
• Lepaskan sambungan semua kabel jaringan, telepon, dan saluran telekomunikasi dari sistem.
• Gunakan kit layanan lapangan ESD saat mengerjakan bagian dalam untuk menghindari kerusakan pelepasan muatan listrik statis (ESD).
• Setelah melepaskan komponen sistem, letakkan komponen yang dilepaskan dengan hati-hati pada keset antistatis.
• Kenakan sepatu dengan sol karet non-konduktif untuk mengurangi kemungkinan tersengat listrik.
Daya siaga
Produk Dell dengan daya siaga harus benar-benar dicabut sebelum Anda membuka wadah. Sistem yang menggabungkan daya siaga pada
dasarnya diaktifkan saat dimatikan. Daya internal memungkinkan sistem dihidupkan dari jarak jauh (wake on LAN) dan ditangguhkan ke
mode tidur serta memiliki fitur manajemen daya canggih lainnya.
Mencabut kabel, menekan dan menahan tombol daya selama 15 detik akan melepaskan daya sisa di papan sistem.
Bonding (Pengikatan)
Bonding (Pengikatan) adalah metode untuk menghubungkan dua atau lebih konduktor pembumian ke potensial listrik yang sama. Hal ini
dilakukan melalui penggunaan kit Servis Lapangan (ESD). Saat menghubungkan kawat bonding (pengikatan), pastikan bahwa kawat itu
terhubung ke logam kosong dan jangan pernah ke permukaan yang dicat atau permukaan nonlogam. Tali pergelangan tangan harus aman
dan bersentuhan penuh dengan kulit Anda, dan pastikan untuk selalu melepas semua perhiasan seperti jam tangan, gelang, atau cincin
sebelum menyentuh peralatan.
Pelepasan arus elektrostatis—proteksi ESD
ESD merupakan perhatian utama saat Anda menangani komponen listrik, khususnya komponen yang sensitif seperti kartu ekspansi,
prosesor, DIMMs memori, dan board sistem. Arus sangat kecil dapat merusak sirkuit dalam cara-cara yang mungkin tidak jelas, seperti
masalah koneksi putus-sambung atau masa pakai produk menjadi lebih singkat. Dikarenakan industri menekankan persyaratan daya dan
densitas yang ditingkatkan, proteksi ESD merupakan perhatian yang meningkat.
Akibat dari densitas yang ditingkatkan dari semikonduktor yang digunakan dalam produk Dell terkini, sensitivitas terhadap kerusakan statis
saat ini lebih tinggi daripada produk-produk Dell sebelumnya. Atas alasan ini, beberapa metode yang telah disetujui sebelumnya tentang
penanganan komponen tidak berlaku lagi.
Dua tipe kerusakan ESD yang dideteksi adalah kegagalan katastrofik dan intermiten.
• Katastrofik – Kegagalan katastrofik menunjukkan sekitar 20 persen kegagalan terkait ESD. Kerusakan ini menyebabkan hilangnya
fungsi perangkat sementara atau seluruhnya. Contoh kegagalan katastrofik adalah DIMM memori yang telah menerima kejutan statis
dan segera menghasilkan gejala "No POST/No Video" dengan kode bip dibuat untuk kehilangan atau tidak berfungsinya memori.
• Intermiten – Kegagalan intermiten menunjukkan sekitar 80 persen kegagalan terkait ESD. Tingkat tinggi dari kegagalan intermiten
berarti bahwa sebagian besar waktu saat kegagalan terjadi, ini tidak segera dapat dideteksi. DIMM menerima guncangan statis, namun
pelacakan hanya bersifat lemah dan tidak segera menghasilkan gejala terkait kerusakan. Pelacakan lemah dapat berlangsung mingguan
atau bulanan untuk menghilang, dan sementara itu dapat menyebabkan penurunan integritas memori, kesalahan memori intermiten, dll.
Makin sulit tipe kerusakan untuk mendeteksi dan memecahkannya ini merupakan kegagalan intermiten (juga disebut laten atau "luka
berjalan").
Lakukan langkah-langkah berikut ini untuk mencegah kerusakan ESD:
Mengerjakan komputer Anda
7
Page 8
• Gunakan gelang anti-statis ESD yang dihubungkan ke tanah dengan benar. Penggunaan gelang anti-statis nirkabel tidak diizinkan lagi;
gelang ini tidak memberikan proteksi yang mencukupi. Menyentuhkan sasis sebelum menangani bagian tidak menjamin proteksi ESD
yang mencukupi pada bagian dengan sensitivitas terhadap kerusakan ESD yang meningkat.
• Tangani semua komponen sensitif-statis di area yang aman secara statis. Jika memungkinkan, gunakan alas lantai dan alas meja kerja
anti-statis.
• Saat membuka kemasan komponen sensitif-statis dari karton pengiriman, jangan lepaskan komponen dari material kemasan anti-statis
hingga Anda siap untuk memasang komponen tersebut. Sebelum membuka kemasan anti-statis, pastikan bahwa Anda telah
melepaskan arus listrik statis dari badan Anda.
• Sebelum mengangkut komponrn yang sensitif-statis, tempatkan di wadah atau kemasan anti-statis.
Peralatan servis lapangan ESD
Peralatan Servis Lapangan yang tidak terpantau adalah peralatan servis yang paling umum digunakan. Setiap peralatan Servis Lapangan
mencakup tiga komponen utama: alas anti-statis, tali pergelangan tangan, dan kabel pengikat.
Komponen peralatan servis lapangan ESD
Komponen peralatan servis lapangan ESD adalah:
• Alas anti-statis – Alas anti-statis adalah disipatif dan komponen dapat diletakkan di atasnya selama prosedur servis. Saat
menggunakan alas anti-statis, tali pergelangan tangan Anda harus pas dan kabel pengikat harus dihubungkan ke alas dan pada logam
kosong pada sistem yang sedang dikerjakan. Setelah dikerahkan dengan benar, komponen servis dapat dilepaskan dari tas ESD dan
diletakkan langsung di atas alas. Item sensitif ESD aman di tangan Anda, di alas ESD, di dalam sistem, atau di dalam tas.
• Tali Pergelangan Tangan dan Kabel Pengikat – Tali pergelangan tangan dan kabel pengikat dapat dihubungkan langsung antara
pergelangan tangan dan permukaan logam pada perangkat keras jika alas ESD tidak diperlukan, atau terhubung ke alas anti-statis untuk
melindungi perangkat keras yang diletakkan di atas tikar sementara. Sambungan fisik tali pergelangan tangan dan kabel pengikat antara
kulit Anda, alas ESD, dan perangkat kerasnya dikenal sebagai ikatan. Hanya gunakan peralatan Servis Lapangan dengan tali pergelangan
tangan, alas, dan kabel pengikat. Jangan pernah gunakan tali pergelangan tangan nirkabel. Selalu perhatikan bahwa kabel internal dari
tali pergelangan tangan rentan terhadap kerusakan dari keausan normal, dan harus diperiksa secara teratur dengan tester tali
pergelangan tangan untuk menghindari kerusakan perangkat keras ESD yang tidak disengaja. Direkomendasikan untuk menguji tali
pergelangan tangan dan kabel pengikat minimal sekali seminggu.
• Tester Tali Pergelangan Tangan ESD – Kabel di dalam tali ESD rentan terhadap kerusakan seiring berjalannya waktu. Saat
menggunakan peralatan yang tidak terpantau, praktik terbaiknya adalah menguji tali secara teratur sebelum setiap panggilan servis, dan
minimal, mengujinya sekali per minggu. Tester tali pergelangan tangan adalah metode terbaik untuk melakukan tes ini. Jika Anda tidak
memiliki tester tali pergelangan tangan Anda sendiri, tanyakan kepada kantor regional Anda untuk mengetahui apakah mereka
memilikinya. Untuk melakukan pengujian, pasang kabel pengikat tali pergelangan tangan ke tester saat diikatkan ke pergelangan tangan
Anda dan tekan tombol untuk melakukan pengujian. LED hijau akan menyala jika pengujian berhasil; LED merah akan menyala dan alarm
berbunyi jika pengujian gagal.
• Elemen Isolator – Penting untuk menyimpan perangkat sensitif ESD, seperti casing unit pendingin plastik, jauh dari bagian internal
yang merupakan isolator dan seringkali sangat bermuatan.
• Lingkungan Kerja – Sebelum menyiapkan peeralatan Servis Lapangan ESD, tentukan situasi di lokasi pelanggan. Misalnya,
menyiapkan peralatan untuk lingkungan server berbeda dari lingkungan desktop atau lingkungan portabel. Server pada umumnya
dipasang di rak di dalam pusat data; desktop atau portabel pada umumnya ditempatkan di meja kantor atau bilik. Selalu cari area kerja
datar terbuka besar yang bebas dari kekacauan dan cukup besar untuk memasang peralatan ESD dengan ruang tambahan untuk
mengakomodasi jenis sistem yang sedang diperbaiki. Ruang kerja juga harus bebas dari isolator yang dapat menyebabkan peristiwa
ESD. Di area kerja, isolator seperti Styrofoam dan plastik lainnya harus selalu dipindahkan setidaknya 12 inci atau 30 sentimeter dari
bagian sensitif sebelum menangani komponen perangkat keras secara fisik.
• Kemasan ESD – Semua perangkat sensitif ESD harus dikirim dan diterima dalam kemasan statis yang aman. Tas logam yang
terlindunga dari statis lebih disarankan. Namun, Anda harus selalu mengembalikan komponen yang rusak dengan menggunakan tas dan
kemasan ESD yang sama dengan komponen yang baru datang. Tas ESD harus dilipat dan ditutup rapat dan semua bahan kemasan
busa yang sama harus digunakan di kotak asli tempat komponen baru masuk. Perangkat sensitif ESD harus dilepaskan dari kemasan
hanya di permukaan kerja yang dilindungi ESD, dan komponen tidak boleh diletakkan di atas tas ESD karena hanya bagian dalam tas
yang terlindungi. Selalu letakkan komponen di tangan Anda, di alas ESD, di sistem, atau di dalam tas anti-statis.
• Mengangkut Komponen Sensitif – Saat mengangkut komponen sensitif ESD seperti suku cadang pengganti atau suku cadang yang
akan dikembalikan ke Dell, penting untuk menempatkan suku cadang ini dalam tas anti-statis untuk transportasi yang aman.
Ringkasan perlindungan ESD
Direkomendasikan agar semua teknisi servis lapangan menggunakan tali pergelangan tangan pembumian kabel ESD tradisional dan alas
anti-statis pelindung setiap saat ketika memperbaiki produk Dell. Selain itu, penting bagi teknisi untuk menjaga komponen sensitif terpisah
dari semua bagian isolator saat melakukan servis dan mereka menggunakan tas anti-statis untuk mengangkut komponen sensitif.
8
Mengerjakan komputer Anda
Page 9
Setelah mengerjakan bagian dalam komputer
tentang tugas ini
Setelah menyelesaikan prosedur penggantian, pastikan bahwa Anda menyambungkan setiap perangkat eksternal, kartu, dan kabel sebelum
menyalakan komputer.
langkah
1. Sambungkan kabel telepon atau kabel jaringan ke komputer.
PERHATIAN: Agar terhubung ke kabel jaringan, sambungkan terlebih dahulu kabel ke perangkat jaringan lalu
sambungkan ke komputer.
2. Sambungkan komputer Anda dan semua perangkat yang terpasang ke outlet listrik.
3. Hidupkan komputer Anda.
4. Bila perlu, pastikan bahwa komputer bekerja dengan benar dengan menjalankan alat diagnostik.
Mengerjakan komputer Anda 9
Page 10
2
Teknologi dan komponen
Bagian ini memberikan rincian tentang teknologi dan komponen yang tersedia di dalam sistem.
Topik:
• Fitur USB
• USB Tipe-C
• HDMI 1.4
• Perilaku LED tombol daya
Fitur USB
Universal Serial Bus, atau USB, diperkenalkan pada tahun 1996. USB secara dramatis menyederhanakan koneksi antara komputer host dan
unit sistem dan perangkat seperti mouse, keyboard, driver eksternal, dan printer.
Tabel 1. Evolusi USB
Tipe Kecepatan Transfer Data Kategori
USB 2.0 480 Mbps Kecepatan Tinggi
USB 3.2 Gen 1 5 Gbps SuperSpeed USB 5 Gbps
USB 3.2 Gen 2 10 Gbps SuperSpeed USB 10 Gbps
USB 3.2
Selama bertahun-tahun, USB 2.0 telah tertanam kuat sebagai standar antarmuka de facto di dunia komputer dengan sekitar 6 miliar
perangkat yang dijual, namun kebutuhan untuk kecepatan tumbuh dengan yang lebih cepat dengan tuntutan perangkat keras dan
kebutuhan bandwidth yang semakin besar. USB 3.0/USB 3.1 Gen 1 akhirnya memiliki jawaban untuk tuntutan konsumen dengan secara
teoritis 10 kali lebih cepat dari pendahulunya. Singkatnya, fitur USB 3.2 adalah sebagai berikut:
• Laju transfer yang lebih tinggi (hingga 20 Gbps).
• Peningkatan pengoperasian multilane, masing-masing 10 Gbps.
• Peningkatan daya bus maksimum dan peningkatan penarikan arus perangkat untuk mengakomodasi perangkat yang memerlukan
banyak daya.
• Fitur manajemen daya yang baru.
• Transfer data dupleks penuh dan mendukung jenis transfer yang baru.
• Kompatibilitas seri terdahulu yaitu USB 3.1/3.0 dan USB 2.0.
• Konektor dan kabel baru.
Kecepatan
• USB 3.2 memungkinkan tiga kecepatan transfer berikut:
• USB 3.2 Gen 1 (5 Gbps)
• USB 3.2 Gen 2 (10 Gbps)
• USB 3.2 Gen 2x2 (20 Gbps)
• Nama pemasaran di bawah ini menunjukkan sinyal kinerja yang diberikan oleh produk dalam kemasan, dan setiap material pemasaran
lainnya:
• SuperSpeed USB 5Gbps—sinyal produk pada 5 Gbps
• SuperSpeed USB 10Gbps—sinyal produk pada 10 Gbps
• SuperSpeed USB 20Gbps—sinyal produk pada 20 Gbps
CATATAN
10 Teknologi dan komponen
:
Page 11
• Spesifikasi protokol USB 3.2 hanya menentukan kapabilitas kinerja yang dapat diimplementasikan dalam produk.
• USB 3.2 tidak USB Power Delivery atau USB Battery Charging.
USB Tipe-C
USB Tipe-C adalah konektor fisik baru. Konektor itu sendiri dapat mendukung berbagai standar USB baru yang sempurna.
Mode Alternatif
USB Tipe-C adalah standar konektor baru yang sangat kecil. Ukurannya kira-kira sepertiga ukuran colokan USB Tipe-A lama. Ini adalah
standar konektor tunggal yang seharusnya dapat digunakan di setiap perangkat. Port USB Tipe-C dapat mendukung berbagai protokol
yang berbeda menggunakan "mode alternatif", yang memungkinkan Anda untuk memiliki adaptor yang dapat menampilkan HDMI, VGA,
DisplayPort, atau jenis koneksi lainnya dari port USB tunggal tersebut
USB Power Delivery
Spesifikasi USB PD juga saling terkait erat dengan USB Tipe-C. Saat ini, ponsel pintar, tablet, dan perangkat seluler lainnya seringkali
menggunakan koneksi USB untuk mengisi daya. Sambungan USB 2.0 menyediakan daya hingga 2,5 watt — yang akan mengisi daya
ponsel Anda, tapi hanya itu saja. Sebuah laptop mungkin membutuhkan hingga 60 watt, misalnya. Spesifikasi USB Power Delivery
meningkatkan pengiriman daya ini hingga 100 watt. Ini memiliki dua arah, jadi perangkat bisa mengirim atau menerima daya. Dan daya ini
dapat ditransfer pada saat yang sama ketika perangkat mentransmisikan data melalui sambungan.
Ini dapat merupakan akhir dari semua kabel pengisian daya laptop yang dimiliki, dengan segala pengisian melalui koneksi USB standar. Anda
dapat mengisi daya laptop Anda dari salah satu pak baterai portabel yang Anda gunakan untuk mengisi daya ponsel pintar dan perangkat
portabel Anda mulai hari ini. Anda dapat menyambungkan laptop Anda ke layar eksternal yang tersambung ke kabel daya, dan layar
eksternal tersebut akan mengisi daya laptop Anda saat Anda menggunakannya sebagai layar eksternal — semuanya melalui satu koneksi
USB Tipe-C yang kecil. Untuk menggunakan ini, perangkat dan kabel tersebut harus mendukung USB Power Delivery. Hanya memiliki
koneksi USB Tipe-C tidak berarti mereka dapat melakukannya.
Thunderbolt 3 di atas USB Tipe-C
Thunderbolt 3 mengalihkan Thunderbolt ke USB Tipe-C pada kecepatan hingga 40 Gbps, menjadikan satu port kompak yang dapat
melakukan semua hal - memberikan koneksi tercepat dan paling serbaguna ke dock, display, atau perangkat data seperti hard disk
eksternal. Thunderbolt 3 menggunakan konektor/port USB Tipe-C untuk terhubung ke periferal yang didukung.
1. Thunderbolt 3 menggunakan konektor dan kabel USB Tipe-C - Padu dan dapat dibalik
2. Thunderbolt 3 mendukung kecepatan hingga 40 Gbps
3. DisplayPort 1.4 – kompatibel dengan monitor, perangkat, dan kabel DisplayPort saat ini
4. USB Power Delivery - Hingga 130W pada komputer yang didukung
Fitur Utama Thunderbolt 3 di atas USB Tipe-C
1. Thunderbolt, USB, DisplayPort dan power on USB Tipe-C pada satu kabel tunggal (fitur bisa beragam tergantung produk)
2. Konektor dan kabel USB Tipe-C yang padu dan dapat dibalik
3. Mendukung Thunderbolt Networking (*berbeda-beda tergantung produk)
4. Mendukung hingga display 4K
5. Hingga 40 Gbps
CATATAN: Kecepatan transfer data bisa beragam tergantung perangkat.
Teknologi dan komponen 11
Page 12
Ikon Thunderbolt
Angka 1. Variasi Ikonografi Thunderbolt
HDMI 1.4
Topik ini menjelaskan tentang HDMI 1.4 dan fitur-fiturnya beserta dengan keuntungannya.
HDMI (High-Definition Multimedia Interface) adalah antarmuka audio/video yang didukung industri, tidak terkompresi, semua digital. HDMI
menyediakan antarmuka antara sumber audio/video digital yang kompatibel, seperti DVD player, atau penerima A/V dan audio digital yang
kompatibel dan / atau monitor video, seperti TV digital (DTV). Keuntungan utama adalah pengurangan kabel dan ketentuan perlindungan
konten. HDMI mendukung video standar, disempurnakan, atau resolusi tinggi, ditambah audio multisambungan digital pada kabel tunggal.
Fitur HDMI 1.4
• Kanal Ethernet HDMI - Menambah jaringan berkecepatan tinggi pada tautan HDMI, yang memungkinkan pengguna untuk
memanfaatkan perangkat dengan IP tanpa kabel Ethernet terpisah.
• Kanal Balik Audio - Memungkinkan TV yang terhubung dengan HDMI menggunakan tuner internal untuk mengirim data audio "hulu"
ke sistem audio surround, tanpa memerlukan kabel audio terpisah.
• 3D - Menentukan protokol input/output untuk format video 3D utama, sehingga memudahkan aplikasi home theater dan game 3D
yang sebenarnya.
• Tipe Konten - Pengiriman sinyal tipe konten secara waktu nyata antara perangkat display dan sumber, sehingga memungkinkan TV
untuk mengoptimalkan gambar berdasarkan tipe konten.
• Ruang Warna Tambahan - Menambahkan dukungan untuk mode warna tambahan yang digunakan dalam fotografi digital dan grafis
komputer.
• Dukungan 4K - Memungkinkan resolusi video yang jauh melebihi 1080p, mendukung tampilan generasi terbaru yang akan menandingi
sistem Digital Cinema yang digunakan dalam beberapa bioskop komersial.
• Konektor Mikro HMDI - Sebuah konektor baru yang berukuran lebih kecil untuk telepon dan perangkat portabel lainnya, mendukung
resolusi video hingga 1080p.
• Sistem Koneksi Otomotif - Kabel dan konektor baru untuk sistem video otomotif, yang dirancang untuk memenuhi permintaan unik
dari lingkungan motor sembari memberikan kualitas HD yang sebenarnya.
Keuntungan HDMI
• Kualitas HDMI mentransferkan video dan audio digital yang tidak dikompresi untuk memberikan kualitas gambar yang paling tinggi,
paling jernih
• Rendah biaya HDMI menyediakan kualitas dan fungsional antarmuka digital sambil juga mendukung format video yang tidak dikompresi
dalam cara yang sederhana dan hemat biaya.
• Audio HDMI mendukung beberapa format audio, dari stereo standar hingga suara sekeliling multisaluran.
• HDMI menggabungkan video dan audio multisaluran ke dalam suatu kabel tunggal, menghilangkan biaya yang besar, kerumitan, dan
kebingungan karena banyaknya kabel seperti yang saat ini digunakan dalam sistem A/V.
• HDMI mendukung komunikasi antar sumber video (seperti pemutar video) dan DTV, memungkinkan fungsionalitas baru.
Perilaku LED tombol daya
Pada sistem Dell Latitude tertentu, LED tombol daya digunakan untuk memberikan indikasi status sistem, dan sebagai hasilnya tombol daya
menyala ketika ditekan. Sistem dengan tombol daya opsional/pembaca sidik jari tidak akan memiliki LED di bawah tombol daya dan
karenanya akan menerapkan LED yang tersedia di sistem untuk memberikan indikasi status sistem.
12
Teknologi dan komponen
Page 13
Perilaku LED tombol daya tanpa Pembaca sidik jari
• Sistem AKTIF (S0) = LED menyala putih solid.
• Sistem dalam kondisi Tidur/Siaga (S3, SOix) = LED mati
• Sistem dalam kondisi Mati/Hibernasi (S4/S5) = LED mati
Perilaku Power On (Aktifkan) dan LED dengan Pembaca
sidik jari
• Menekan tombol daya selama antara 50 mdet hingga 2 detik menyalakan perangkat.
• Tombol daya tidak mendaftarkan penekanan tambahan sampai SOL (Sign-Of-Life) (Tanda Aktif) diberikan kepada pengguna.
• LED sistem menyala setelah menekan tombol daya.
• Semua LED yang tersedia (Lampu latar keyboard/ LED caps lock keyboard/ LED Pengisian Baterai) menyala dan menampilkan perilaku
tertentu.
• Nada pendengaran dalam kondisi Mati secara bawaan. Ini dapat diaktifkan di pengaturan BIOS.
• Perlindungan tidak berhenti jika perangkat macet selama proses masuk.
• Logo Dell: Menyala dalam 2 detik setelah menekan tombol daya.
• Booting penuh: Dalam 22 detik setelah menekan tombol daya.
• Di bawah ini adalah contoh garis waktu:
Tombol daya dengan pembaca sidik jari tidak akan memiliki LED dan akan memanfaatkan LED yang tersedia di sistem untuk memberikan
indikasi status sistem
• LED Adaptor Daya:
• LED pada konektor adaptor daya menyala putih ketika daya dipasok dari outlet listrik.
Teknologi dan komponen
13
Page 14
• LED Indikator Baterai:
• Jika komputer tersambung ke outlet listrik, lampu baterai akan beroperasi seperti berikut:
1. Putih solid -baterai sedang diisi. Saat pengisian daya selesai, LED mati.
• Jika komputer menggunakan baterai, lampu baterai beroperasi sebagai berikut:
1. Padam -daya baterai memadai (atau komputer dimatikan).
2. Kuning solid - daya baterai sangat rendah. Kondisi baterai rendah sekitar 30 menit atau kurang dari sisa baterai.
• LED Kamera
• LED putih aktif ketika kamera aktif.
• LED Mikrofon Diam:
• Saat diaktifkan (didiamkan), LED mikrofon diam pada Tombol F4 akan menyala PUTIH.
• LED RJ45:
•
Tabel 2. LED di kedua sisi port RJ45
Indikator koneksi link (LHS) Indikator aktivitas (RHS)
Hijau Kuning
14 Teknologi dan komponen
Page 15
3
Komponen utama sistem Anda
1. Penutup bawah 2. Port DC-in
3. Unit pendingin 4. Modul memori
Komponen utama sistem Anda 15
Page 16
5. Board sistem 6. Solid state drive
7. Baterai 8. Speaker
9. Board pembaca kartu pintar 10. Unit sandaran tangan
11. Unit display 12. Board tombol daya
13. board LED 14. Baterai sel berbentuk koin
15. kartu WLAN 16. kartu WWAN
17. Kipas Sistem
CATATAN: Dell menyediakan daftar komponen dan nomor komponennya untuk konfigurasi sistem asli yang dibeli.
Komponen-komponen ini tersedia sesuai dengan cakupan garansi yang dibeli oleh pelanggan. Hubungi perwakilan
penjualan Dell Anda untuk opsi pembelian.
16 Komponen utama sistem Anda
Page 17
Membongkar dan merakit kembali
CATATAN: Beberapa gambar yang digunakan dalam manual ini diambil dari model pendahulunya untuk tujuan ilustrasi
dan dapat sedikit berbeda dari sistem yang sebenarnya. Gambar tersebut masih berlaku untuk menyampaikan prosedur
layanan secara akurat
Topik:
• Kartu MicroSD
• Baki kartu SIM
• Penutup bawah
• Baterai
• Kartu WWAN
• kartu WLAN
• Modul memori
• Solid-state drive
• Speaker
• Kipas Sistem
• Unit pendingin
• Port DC-in
• Board LED
• Board tombol daya
• Board sistem
• Baterai sel berbentuk koin
• Unit display
• Keyboard
• Braket keyboard
• Board pembaca kartu pintar
• Bezel display
• Penutup engsel
• Engsel display
• Panel display
• Kamera
• Kabel display (eDP)
• Unit penutup belakang display
• Unit sandaran tangan
4
Kartu MicroSD
Melepas kartu microSD
prasyarat
Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda
langkah
1. Tekan kartu microSD untuk melepaskannya dari komputer [1].
2. Geser kartu microSD keluar dari komputer [2].
Membongkar dan merakit kembali 17
Page 18
Memasang kartu microSD
langkah
1. Sejajarkan kartu microSD ke slotnya pada komputer [1].
2. Geser kartu microSD ke dalam slotnya sampai terpasang pada tempatnya ditandai dengan bunyi klik [2].
18
Membongkar dan merakit kembali
Page 19
langkah berikutnya
Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.
Baki kartu SIM
Melepaskan baki kartu SIM
prasyarat
Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda
langkah
1. Masukkan pin ke dalam lubang baki kartu SIM dan dorong ke dalam sampai baki dilepaskan [1, 2].
2. Geser baki kartu SIM keluar dari komputer [3].
Membongkar dan merakit kembali
19
Page 20
Memasang baki kartu SIM
langkah
1. Masukkan kartu SIM ke dalam baki kartu SIM dengan kontak logam menghadap ke atas [1].
2. Sejajarkan baki kartu SIM dengan slot pada komputer dan dengan hati-hati geser ke dalam [2].
3. Geser baki kartu SIM ke dalam slotnya, hingga terpasang pada tempatnya ditandai dengan bunyi klik [3].
20
Membongkar dan merakit kembali
Page 21
langkah berikutnya
Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda
Penutup bawah
Melepaskan penutup bawah
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
langkah
1. Longgarkan delapan sekrup penahan yang menahan penutup bawah ke komputer.
Membongkar dan merakit kembali
21
Page 22
2. Dengan menggunakan pencungkil plastik [1], cungkil penutup bawah dari sudut kiri atas dan terus bekerja di bagian sisi samping untuk
membuka penutup bawah [2].
22
Membongkar dan merakit kembali
Page 23
3. Angkat dan lepaskan penutup bawah keluar dari komputer.
Membongkar dan merakit kembali
23
Page 24
4. Setelah melepas penutup bawah, lepaskan penutup SIM. Untuk melepaskan penutup SIM, cungkil kartu SIM dummy ke atas dari titik
berceruk, yaitu area antara kartu SIM dummy dan sasis sistem.
Memasang penutup bawah
langkah
1. Pindahkan penutup SIM ke penutup bawah baru.
2. Sejajarkan dan tempatkan penutup bawah di komputer.
24
Membongkar dan merakit kembali
Page 25
3. Tekan tepi dan sisi penutup bawah hingga terkunci pada tempatnya.
Membongkar dan merakit kembali
25
Page 26
4. Kencangkan delapan sekrup penahan untuk menahan penutup bawah ke komputer.
26
Membongkar dan merakit kembali
Page 27
langkah berikutnya
1. Pasang kembali kartu microSD.
2. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Baterai
Pencegahan baterai lithium-ion
PERHATIAN:
• Hati-hati saat menangani baterai Lithium-ion.
• Kosongkan daya baterai sebanyak mungkin sebelum mengeluarkannya dari sistem. Hal ini dapat dilakukan dengan
melepaskan sambungan adaptor AC dari sistem untuk memungkinkan baterai habis dayanya.
• Jangan menghancurkan, menjatuhkan, memotong, atau menembus baterai dengan benda asing.
• Jangan memaparkan baterai ke suhu tinggi, atau membongkar kemasan dan sel baterai.
• Jangan menekan permukaan baterai.
• Jangan menekuk baterai.
• Jangan gunakan alat apa pun untuk mencungkil pada atau melawan baterai.
• Pastikan bahwa selama menyervis produk ini tidak ada sekrup yang hilang atau salah pasang, untuk mencegah
kebocoran atau kerusakan pada baterai serta komponen sistem lainnya.
• Jika baterai tertahan di dalam komputer karena pembengkakan, jangan coba melepasnya karena menusuk,
membengkokkan, atau menghancurkan baterai litium-ion bisa berbahaya. Dalam keadaan demikian, hubungi
dukungan teknis Dell untuk bantuan. Lihat www.dell.com/contactdell.
• Selalu beli baterai asli dari www.dell.com atau mitra dan pengecer resmi Dell.
Melepaskan baterai
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
langkah
1. Kelupas pita perekat dari baterai [1].
2. Lepaskan sambungan kabel baterai dari konektor pada board sistem [2].
Membongkar dan merakit kembali
27
Page 28
3. Longgarkan dua sekrup penahan yang menahan baterai ke unit sandaran tangan [1].
4. Angkat dan geser baterai keluar dari unit sandaran tangan. [2].
28
Membongkar dan merakit kembali
Page 29
Memasang baterai
langkah
1. Sejajarkan tab pada baterai dengan slot pada unit sandaran tangan [1].
2. Tempatkan baterai di bay baterai.
3. Kencangkan dua sekrup penahan untuk menahan baterai ke sandaran tangan [2].
Membongkar dan merakit kembali
29
Page 30
4. Sambungkan kabel baterai ke konektor pada board sistem [1].
5. Tempelkan pita perekat pada baterai [2].
30
Membongkar dan merakit kembali
Page 31
langkah berikutnya
1. Pasang kembali penutup bawah.
2. Pasang kembali kartu microSD.
3. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda
Kartu WWAN
Melepaskan kartu WWAN
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan sambungan kabel baterai.
langkah
1. Lepaskan satu sekrup (M2x3) yang menahan braket kartu WWAN ke kartu WWAN [1].
2. Lepaskan braket kartu WWAN dari kartu WWAN [2].
3. Lepaskan kabel antena dari kartu WWAN [3].
4. Geser dan lepaskan kartu WWAN dari slot kartu WWAN. [4].
Membongkar dan merakit kembali
31
Page 32
Memasang kartu WWAN
tentang tugas ini
PERHATIAN: Untuk menghindari kerusakan pada kartu WWAN, jangan menempatkan kabel apa pun di bawahnya.
langkah
1. Sejajarkan takik pada kartu WWAN dengan tab pada slot kartu WWAN dan sisipkan kartu WWAN tersebut ke dalam slot kartu WWAN
dengan cara memiringkannya [1].
2. Sambungkan kabel antena ke kartu WWAN [2].
3. Pasang braket kartu WWAN pada kartu WWAN [3].
4. Pasang kembali satu sekrup (M2x3) untuk menahan braket kartu WWAN ke kartu WWAN [4].
32
Membongkar dan merakit kembali
Page 33
langkah berikutnya
1. Sambungkan kabel baterai.
2. Pasang kembali penutup bawah.
3. Pasang kembali kartu microSD.
4. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
kartu WLAN
Melepaskan kartu WLAN
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan sambungan kabel baterai.
langkah
1. Lepaskan satu sekrup (M2x2) yang menahan braket kartu WLAN ke board sistem [1].
2. Lepaskan braket kartu WLAN yang menahan kabel antena WLAN [2].
3. Lepaskan sambungan kabel antena WLAN dari konektornya pada kartu WLAN [3].
4. Geser dan angkat kartu WLAN keluar dari konektor pada board sistem [4].
Membongkar dan merakit kembali
33
Page 34
Memasang kartu WLAN
tentang tugas ini
PERHATIAN: Untuk menghindari kerusakan pada kartu WLAN, jangan menempatkan kabel apa pun di bawahnya.
langkah
1. Masukkan kartu WLAN ke konektornya pada board sistem [1].
2. Sambungkan kabel antena WLAN ke konektor pada kartu WLAN [2].
3. Tempatkan braket kartu WLAN untuk menahan kabel antena WLAN ke kartu WLAN [3].
4. Pasang kembali satu sekrup (M2x3) untuk menahan braket kartu WLAN ke kartu WLAN [4].
34
Membongkar dan merakit kembali
Page 35
langkah berikutnya
1. Sambungkan kabel baterai.
2. Pasang kembali penutup bawah.
3. Pasang kembali kartu microSD.
4. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Modul memori
Melepaskan modul memori
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan sambungan kabel baterai.
langkah
1. Cungkil klip penahan yang menahan modul memori hingga modul memori menyembul keluar [1].
2. Lepaskan modul memori dari slot modul memori [2].
Membongkar dan merakit kembali
35
Page 36
Memasang modul memori
langkah
1. Sejajarkan takik pada modul memori dengan tab pada slot modul memori.
2. Masukkan modul memori ke dalam slot dengan posisi miring [1].
3. Tekan modul memori ke bawah hingga klip menahannya [2].
CATATAN: Jika Anda tidak mendengar bunyi klik, lepas modul memori, lalu pasang kembali.
36 Membongkar dan merakit kembali
Page 37
langkah berikutnya
1. Sambungkan kabel baterai.
2. Pasang kembali penutup bawah.
3. Pasang kembali kartu microSD.
4. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Solid-state drive
Melepaskan SSD M.2
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan sambungan kabel baterai.
langkah
1. Lepaskan dua sekrup (M2x3) yang menahan braket penahan SSD M.2 ke sandaran tangan [1].
2. Putar sedikit dan lepaskan braket penahan SSD dari slot SSD M.2 [2].
Membongkar dan merakit kembali
37
Page 38
3. Lepaskan satu sekrup (M2x2) yang menahan SSD M.2 ke sandaran tangan [1].
4. Angkat SSD M.2 keluar dari komputer [2].
38
Membongkar dan merakit kembali
Page 39
Memasang SSD M.2
langkah
1. Tempatkan SSD M.2 ke dalam slot pada sandaran tangan [1].
2. Pasang kembali satu sekrup (M2x2) untuk menahan SSD M.2 ke sandaran tangan [2].
Membongkar dan merakit kembali
39
Page 40
3. Sejajarkan dan tempatkan braket penahan SSD di atas SSD M.2 [1].
4. Pasang kembali dua sekrup (M2x3) untuk menahan braket penahan SSD ke sandaran tangan [2].
40
Membongkar dan merakit kembali
Page 41
langkah berikutnya
1. Sambungkan kabel baterai.
2. Pasang kembali penutup bawah.
3. Pasang kembali kartu microSD.
4. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Speaker
Melepaskan speaker
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
langkah
1. Lepaskan sambungan kabel speaker dari konektor pada board sistem [1].
2. Kelupas pita perekat yang menahan kabel speaker ke sandaran tangan [2].
Membongkar dan merakit kembali
41
Page 42
3. Lepaskan sambungan dan kelupas pita perekat dan lepaskan perutean kabel dan lepaskan speaker .
42
Membongkar dan merakit kembali
Page 43
4. Angkat dan lepaskan speaker keluar dari sandaran tangan.
Memasang speaker
langkah
1. Dengan menggunakan tiang penyelaras dan gromet karet, tempatkan speaker di slotnya pada sandaran tangan.
Membongkar dan merakit kembali
43
Page 44
2. Rutekan kabel speaker melalui pemandu perutean.
44
Membongkar dan merakit kembali
Page 45

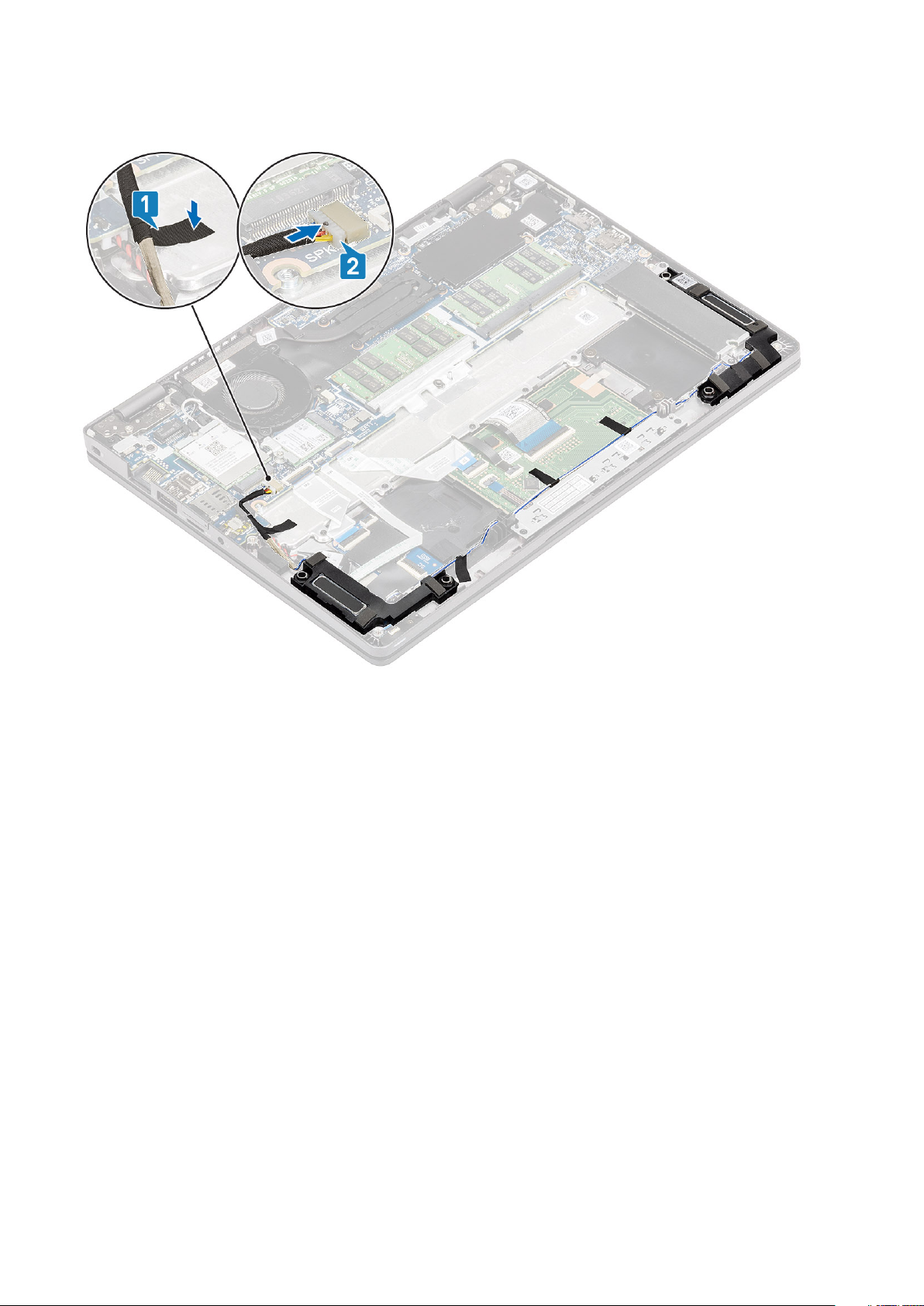

3. Tempelkan pita perekat untuk menahan kabel speaker ke sandaran tangan [1].
4. Sambungkan kabel speaker ke konektor pada board sistem [2].
langkah berikutnya
1. Pasang kembali baterai.
2. Pasang kembali penutup bawah.
3. Pasang kembali kartu microSD.
4. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Kipas Sistem
Melepaskan kipas sistem
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
langkah
1. Lepaskan sambungan kabel kipas sistem dari konektor pada board sistem.
Membongkar dan merakit kembali
45
Page 46
2. Lepaskan dua sekrup (M2x5) yang menahan kipas sistem ke sandaran tangan [1].
3. Angkat kipas sistem keluar dari komputer [2].
46
Membongkar dan merakit kembali
Page 47
Memasang kipas sistem
langkah
1. Tempatkan dan sejajarkan lubang sekrup pada kipas sistem dengan lubang sekrup pada sandaran tangan [1].
2. Pasang kembali dua sekrup (M2x5) untuk menahan kipas sistem ke sandaran tangan [2].
Membongkar dan merakit kembali
47
Page 48
3. Sambungkan kabel kipas sistem ke konektor pada board sistem.
48
Membongkar dan merakit kembali
Page 49
langkah berikutnya
1. Pasang kembali baterai.
2. Pasang kembali penutup bawah.
3. Pasang kembali kartu microSD.
4. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Unit pendingin
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
langkah
1. Longgarkan sekrup penahan yang menahan unit pendingin ke board sistem [1].
CATATAN: Kendurkan sekrup sesuai urutan nomor panah [1, 2, 3, 4] seperti yang ditunjukkan pada unit pendingin.
2. Angkat unit pendingin keluar dari board sistem [2].
langkah
1. Letakkan unit pendingin pada board sistem dan sejajarkan lubang sekrup pada unit pendingin dengan lubang sekrup pada board sistem
[1].
Membongkar dan merakit kembali
49
Page 50
2. Secara berurutan (seperti yang ditunjukkan pada unit pendingin), kencangkan empat sekrup penahan yang menahan unit pendingin ke
board sistem [2].
langkah berikutnya
1. Pasang kembali baterai.
2. Pasang kembali penutup bawah.
3. Pasang kembali kartu microSD.
4. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Port DC-in
Melepaskan port DC-in
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
langkah
1. Lepaskan dua sekrup (M2x4) yang menahan braket Tipe-C ke board sistem [1].
2. Angkat braket Tipe-C keluar dari komputer [2].
50
Membongkar dan merakit kembali
Page 51
3. Lepaskan sambungan kabel port DC-in dari konektor pada board sistem dan lepaskan port DC-in dari komputer [1, 2].
Membongkar dan merakit kembali
51
Page 52
Memasang port DC-in
langkah
1. Tempatkan port DC-in ke slotnya pada komputer [1].
2. Sambungkan kabel port DC-in ke konektor pada board sistem [2].
Tempatkan braket Tipe-C pada slotnya pada komputer [1].
3.
4. Pasang kembali dua sekrup (M2x4) untuk menahan braket Tipe-C ke sandaran tangan [2].
52
Membongkar dan merakit kembali
Page 53
langkah berikutnya
1. Pasang kembali baterai.
2. Pasang kembali penutup bawah.
3. Pasang kembali kartu microSD.
4. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Board LED
Melepaskan board LED
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
5. Lepaskan speaker.
langkah
1. Lepaskan sambungan kabel board LED dari konektor pada board sistem [1].
2. Lepaskan perutean kabel board LED [2].
Membongkar dan merakit kembali
53
Page 54
3. Kelupas pita perekat yang menahan konekto kabel board LED ke board LED [1].
4. Kelupas pita perekat abu-abu yang menahan board LED [2].
54
Membongkar dan merakit kembali
Page 55
5. Lepaskan satu sekrup (M2x2.5) yang menahan board LED ke sandaran tangan [1].
6. Angkat board LED keluar dari komputer [2].
Membongkar dan merakit kembali
55
Page 56
Memasang board LED
langkah
1. Tempatkan board LED dan sejajarkan lubang sekrup pada board LED dengan lubang sekrup pada sandaran tangan [1].
2. Pasang kembali satu sekrup (M2x2.5) untuk menahan board LED ke sandaran tangan [2].
56
Membongkar dan merakit kembali
Page 57
3. Tempelkan pita perekat abu-abu untuk menahan board LED [1].
4. Tempelkan pita perekat untuk menahan board LED [2].
Membongkar dan merakit kembali
57
Page 58
5. Sambungkan kabel board LED ke konektor pada board sistem dan rutekan kabel board LED [1, 2].
58
Membongkar dan merakit kembali
Page 59
langkah berikutnya
1. Pasang kembali speaker.
2. Pasang kembali baterai.
3. Pasang kembali penutup bawah.
4. Pasang kembali kartu microSD.
5. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Board tombol daya
Melepaskan board tombol panel sentuh
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
5. Lepaskan speaker.
langkah
1. Buka kait dan lepaskan sambungan kabel board tombol panel sentuh dari konektor pada board panel sentuh.
2. Lepaskan dua sekrup (M2x3) yang menahan braket tombol panel sentuh ke sandaran tangan [1].
3. Angkat braket board tombol panel sentuh keluar dari komputer [2].
Membongkar dan merakit kembali
59
Page 60
Memasang board tombol panel sentuh
langkah
1. Tempatkan board tombol panel sentuh ke dalam slot pada sandaran tangan [1].
2. Pasang kembali dua sekrup (M2x3) untuk menahan board tombol panel sentuh ke sandaran tangan [2].
60
Membongkar dan merakit kembali
Page 61
3. Sambungkan kabel board tombol panel sentuh ke konektor pada board panel sentuh.
Membongkar dan merakit kembali
61
Page 62
langkah berikutnya
1. Pasang kembali speaker.
2. Pasang kembali baterai.
3. Pasang kembali penutup bawah.
4. Pasang kembali kartu microSD.
5. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Board sistem
Melepaskan board sistem
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
5. Lepaskan speaker.
6. Lepaskan unit pendingin.
7. Lepaskan kipas sistem.
8. Lepaskan DC-in .
9. Lepaskan kartu WLAN.
10. Lepaskan kartu WWAN.
11. Lepaskan Modul memori
12. Lepaskan SSD
langkah
1. Angkat kait dan lepaskan sambungan kabel berikut:
a) kabel USH [1].
b) kabel board LED [2].
c) kabel panel sentuh [3].
62
Membongkar dan merakit kembali
Page 63
2. Lepaskan satu sekrup (M2.5x4) yang menahan braket dukungan sidik jari ke board sistem [1].
3. Angkat braket dukungan sidik jari keluar dari komputer [2].
4. Lepaskan sambungan port sidik jari [3].
Membongkar dan merakit kembali
63
Page 64
5. Kelupas pita perekat dan lepaskan sambungan kabel dari konektor pada board sistem [1].
6. Lepaskan satu sekrup (M2x4) yang menahan braket eDP ke board sistem [2].
7. Lepaskan braket eDP keluar dari komputer [3].
8. Angkat kait dan lepaskan sambungan kabel eDP dari konektor pada board sistem [4].
64
Membongkar dan merakit kembali
Page 65
9. Lepaskan baterai sel berbentuk koin dari sandaran tangan.
Membongkar dan merakit kembali
65
Page 66
10. Lepaskan tiga sekrup (M2x2) dan satu sekrup (M2.5x4) yang menahan board sistem ke sandaran tangan [1].
11. Angkat board sistem keluar dari komputer [2].
66
Membongkar dan merakit kembali
Page 67
Memasang board sistem
langkah
1. Sejajarkan dan tempatkan board sistem ke sandaran tangan [1].
2. Pasang kembali tiga sekrup (M2x2) dan satu sekrup (M2.5x4) untuk menahan board sistem ke sandaran tangan [2].
Membongkar dan merakit kembali
67
Page 68
3. Masukkan baterai sel berbentuk koin ke dalam slotnya pada sandaran tangan.
68
Membongkar dan merakit kembali
Page 69
4. Sambungkan kabel ke konektor pada board sistem dan tempelkan pita perekat [1].
5. Sambungkan kabel eDP ke konektor pada board sistem [2].
6. Tempatkan braket dukungan eDP di atas konektor eDP [3].
7. Pasang kembali satu sekrup (M2x4) untuk menahan braket eDP ke board sistem [4].
Membongkar dan merakit kembali
69
Page 70
8. Sambungkan kabel sidik kari ke konektor pada board sistem [1].
9. Tempatkan braket dukungan sidik jari [2].
10. Pasang kembali satu sekrup (M2.5x4) untuk menahan braket dukungan sidik jari ke board sistem [3].
70
Membongkar dan merakit kembali
Page 71
11. Sambungkan kabel-kabel berikut ini:
a) kabel USH [1].
b) kabel board LED [2].
c) kabel panel sentuh [3].
Membongkar dan merakit kembali
71
Page 72
langkah berikutnya
1. Pasang kembali karu WWAN.
2. Pasang kembali kartu WLAN.
3. Pasang kembali Dc-in.
4. Pasang kembali modul memori.
5. Pasang kembali kipas sistem.
6. Pasang kembali unit pendingin.
7. Pasang kembali speaker.
8. Pasang kembali baterai.
9. Pasang kembali penutup bawah.
10. Pasang kembali kartu microSD.
11. Pasang kembali SSD
12. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Baterai sel berbentuk koin
Melepaskan baterai sel berbentuk koin
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
72
Membongkar dan merakit kembali
Page 73
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
5. Lepaskan speaker.
6. Lepaskan unit pendingin.
7. Lepaskan modul memori.
8. Lepaskan kipas sistem.
9. Lepaskan DC-in .
10. Lepaskan kartu WLAN.
11. Lepaskan kartu WWAN.
12. Lepaskan board sistem.
13. Lepaskan SSD
langkah
Balikkan board sistem dan lepaskan sambungan kabel baterai sel berbentuk koin dari konektor pada board sistem.
Memasang baterai sel berbentuk koin
langkah
Putar board sistem dan sambungkan kabel baterai sel berbentuk koin ke konektor pada board sistem.
Membongkar dan merakit kembali
73
Page 74
langkah berikutnya
1. Pasang kembali board sistem.
2. Pasang kembali karu WWAN.
3. Pasang kembali kartu WLAN.
4. Pasang kembali DC-in.
5. Pasang kembali modul memori.
6. Pasang kembali kipas sistem.
7. Pasang kembali unit pendingin.
8. Pasang kembali speaker.
9. Pasang kembali baterai.
10. Pasang kembali penutup bawah.
11. Pasang kembali kartu microSD.
12. Pasang kembali SSD
13. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Unit display
Melepaskan unit display
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
74
Membongkar dan merakit kembali
Page 75
langkah
1. Kelupas pita perekat dan lepaskan sambungan kabel dari konektor pada board sistem [1].
2. Lepaskan satu sekrup (M2x4) yang menahan braket kabel eDP ke board sistem [2].
3. Angkat braket kabel eDP dari board sistem [3].
4. Lepaskan sambungan dan lepaskan perutean kabel eDP [4].
5. Buka unit display pada sudut 180 derajat dan balikkan sistem, lalu tempatkan sistem pada permukaan yang rata.
Membongkar dan merakit kembali
75
Page 76
6. Lepaskan empat sekrup (M2.5x3) yang menahan unit display ke sasis sistem [1].
7. Lepaskan unit display dari sistem [2].
76
Membongkar dan merakit kembali
Page 77
Memasang unit display
tentang tugas ini
CATATAN
dan keyboard.
langkah
1. Sejajarkan dan tempatkan sasis sistem di bawah engsel unit display [1].
2. Pasang kembali empat sekrup (M2.5x3) yang menahan unit display ke sasis sistem [2].
: Pastikan engsel terbuka hingga maksimal sebelum unit display dipasang kembali pada unit sandaran tangan
Membongkar dan merakit kembali
77
Page 78
3. Dudukkan sasis sistem pada unit display.
78
Membongkar dan merakit kembali
Page 79
4. Sambungkan kabel ke konektor pada board sistem dan tempelkan pita perekat [1].
5. Rutekan kembali kabel eDP dan sambungkan ke konektor eDP [2].
6. Tempatkan braket kabel eDP pada board sistem [3].
7. Pasang kembali satu sekrup (M2x4) yang menahan braket kabel eDP ke board sistem [4].
Membongkar dan merakit kembali
79
Page 80
langkah berikutnya
1. Pasang kembali baterai.
2. Pasang kembali penutup bawah.
3. Pasang kembali kartu microSD.
4. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Keyboard
Melepaskan keyboard
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
5. Lepaskan speaker.
6. Lepaskan modul memori.
7. Lepaskan kipas sistem.
8. Lepaskan DC-in .
9. Lepaskan kartu WLAN.
80
Membongkar dan merakit kembali
Page 81
10. Lepaskan kartu WWAN.
11. Lepaskan board sistem.
CATATAN: Board sistem dapat dilepas dengan unit pendingin terpasang.
12. Lepaskan baterai sel berbentuk koin.
13. Lepaskan SSD
langkah
1. Kelupas pita perekat yang menahan keyboard dan pembaca kartu pintar.
2. Angkat kait dan lepaskan sambungan kabel lampu latar dan kabel keyboard dari konektor pada panel sentuh.
Membongkar dan merakit kembali
81
Page 82
3. Lepaskan 19 (M2x2) sekrup yang menahan keyboard ke sandaran tangan [1].
4. Lepaskan keyboard keluar dari komputer [2].
82
Membongkar dan merakit kembali
Page 83
Memasang Keyboard
langkah
1. Sejajarkan dan tempatkan keyboard pada sandaran tangan [1].
2. Pasang kembali 19 (M2x2) sekrup untuk menahan keyboard ke sandaran tangan [2].
Membongkar dan merakit kembali
83
Page 84
3. Sambungkan kabel lampu latar dan kabel keyboard ke konektor pada panel sentuh.
84
Membongkar dan merakit kembali
Page 85
4. Tempelkan pita perekat yang menahan keyboard dan board kartu pintar.
Membongkar dan merakit kembali
85
Page 86
langkah berikutnya
1. Pasang kembali baterai sel berbentuk koin.
2. Pasang kembali board sistem.
CATATAN: Board sistem dapat dipasang kembali dengan unit pendingin terpasang.
3. Pasang kembali karu WWAN.
4. Pasang kembali kartu WLAN.
5. Pasang kembali DC-in.
6. Pasang kembali kipas sistem.
7. Pasang kembali modul memori.
8. Pasang kembali speaker.
9. Pasang kembali baterai.
10. Pasang kembali penutup bawah.
11. Pasang kembali kartu microSD.
12. Pasang kembali SSD
13. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Braket keyboard
Melepaskan braket keyboard
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
5. Lepaskan speaker.
6. Lepaskan modul memori.
7. Lepaskan kipas sistem.
8. Lepaskan DC-in .
9. Lepaskan kartu WLAN.
10. Lepaskan kartu WWAN.
11. Lepaskan board sistem.
CATATAN: Board sistem dapat dilepas dengan unit pendingin terpasang.
12. Lepaskan baterai sel berbentuk koin.
13. Lepaskan keyboard.
14. Lepaskan SSD
langkah
1. Lepaskan empat sekrup (M2x2) yang menahan keyboard ke braket keyboard [1].
2. Lepaskan keyboard dari braket keyboard [2].
86
Membongkar dan merakit kembali
Page 87
Memasang braket keyboard
langkah
1. Sejajarkan dan tempatkan keyboard pada braket keyboard [1].
2. Pasang kembali empat sekrup (M2x2) untuk menahan keyboard pada braket keyboard [2].
Membongkar dan merakit kembali
87
Page 88
langkah berikutnya
1. Pasang kembali keyboard.
2. Pasang kembali baterai sel berbentuk koin.
3. Pasang kembali board sistem.
CATATAN: Board sistem dapat dipasang kembali dengan unit pendingin terpasang.
4. Pasang kembali karu WWAN.
5. Pasang kembali kartu WLAN.
6. Pasang kembali DC-in.
7. Pasang kembali modul memori.
8. Pasang kembali kipas sistem.
9. Pasang kembali speaker.
10. Pasang kembali baterai.
11. Pasang kembali penutup bawah.
12. Pasang kembali kartu microSD.
13. Pasang kembali SSD
14. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
88
Membongkar dan merakit kembali
Page 89
Board pembaca kartu pintar
Melepaskan board pembaca kartu pintar
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
5. Lepaskan speaker.
6. Lepaskan modul memori.
7. Lepaskan kipas sistem.
8. Lepaskan DC-in .
9. Lepaskan kartu WLAN.
10. Lepaskan kartu WWAN.
11. Lepaskan board sistem.
12. Lepaskan baterai sel berbentuk koin.
13. Lepaskan SSD
14. Lepaskan keyboard.
langkah
1. Lepaskan perutean kabel board pembaca kartu pintar.
2. Lepaskan dua sekrup (M2x2.5) yang menahan pembaca kartu pintar ke sandaran tangan [1].
3. Angkat board pembaca kartu pintar keluar dari komputer [2].
Membongkar dan merakit kembali
89
Page 90
Memasang board pembaca kartu pintar
langkah
1. Sejajarkan dan tempatkan board pembaca kartu pintar pada sandaran tangan [1].
2. Pasang kembali dua sekrup (M2x2.5) untuk menahan board pembaca kartu pintar ke sandaran tangan [2].
90
Membongkar dan merakit kembali
Page 91
3. Rutekan kembali kabel pembaca kartu pintar.
Membongkar dan merakit kembali
91
Page 92
langkah berikutnya
1. Pasang kembali keyboard.
2. Pasang kembali baterai sel berbentuk koin.
3. Pasang kembali board sistem.
4. Pasang kembali karu WWAN.
5. Pasang kembali kartu WLAN.
6. Pasang kembali Dc-in.
7. Pasang kembali modul memori.
8. Pasang kembali kipas sistem.
9. Pasang kembali speaker.
10. Pasang kembali baterai.
11. Pasang kembali penutup bawah.
12. Pasang kembali kartu microSD.
13. Pasang kembali SSD
14. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Bezel display
Melepaskan bezel display
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
92
Membongkar dan merakit kembali
Page 93
5. Lepaskan unit display.
langkah
1.
2. Dengan hati-hati, cungkil untuk membuka tepi bagian dalam bezel display, lalu cungkil untuk membuka tepi bagian dalam sisi kiri dan
CATATAN: Bezel display tidak dapat digunakan kembali setelah dilepas.
Gunakan pencungkil plastik untuk secara hati-hati membuka celah di dekat engsel kiri dan kanan di tepi bawah bezel display [1].
kanan bezel display [2].
3. Angkat bezel display dari unit display.
Membongkar dan merakit kembali
93
Page 94
Memasang bezel display
langkah
Sejajarkan bezel display dengan unit display, lalu pasang bezel display dengan hati-hati.
94
Membongkar dan merakit kembali
Page 95
Membongkar dan merakit kembali 95
Page 96
langkah berikutnya
1. Pasang kembali unit display.
2. Pasang kembali baterai.
3. Pasang kembali penutup bawah.
4. Pasang kembali kartu microSD.
5. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Penutup engsel
Melepaskan penutup engsel
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
5. Lepaskan unit display.
6. Lepaskan bezel display.
langkah
1. Lepaskan dua sekrup (M2x3) yang menahan penutup engsel ke sasis [1].
2. Jepit penutup engsel untuk melepaskan penutup engsel dari tulang rusuk pada penutup belakang display lalu geser ke dalam untuk
melepaskan penutup engsel dari engsel display [2].
96
Membongkar dan merakit kembali
Page 97
Memasang penutup engsel
langkah
1. Pasang penutup engsel dan geser ke luar pada engsel display [1].
2. Pasang kembali dua sekrup (M2x3) untuk menahan penutup engsel ke engsel display.
Membongkar dan merakit kembali
97
Page 98
langkah berikutnya
1. Pasang kembali bezel display.
2. Pasang kembali unit display.
3. Pasang kembali baterai.
4. Pasang kembali penutup bawah.
5. Pasang kembali kartu microSD.
6. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Engsel display
Melepaskan engsel display
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
4. Lepaskan baterai.
5. Lepaskan unit display.
6. Lepaskan bezel display.
7. Lepaskan penutup engsel.
98
Membongkar dan merakit kembali
Page 99
langkah
1. Lepaskan empat sekrup (M2.5x3) yang menahan engsel display ke unit display [1].
2. Lepaskan engsel display dari penutup belakang display [2].
Memasang engsel display
langkah
1. Tempatkan engsel display pada unit display.
2. Pasang kembali empat sekrup (M2.5x3) untuk menahan engsel display ke unit display.
Membongkar dan merakit kembali
99
Page 100
langkah berikutnya
1. Pasang kembali penutup engsel.
2. Pasang kembali bezel display.
3. Pasang kembali unit display.
4. Pasang kembali baterai.
5. Pasang kembali penutup bawah.
6. Pasang kembali kartu microSD.
7. Ikuti prosedur dalam setelah mengerjakan bagian dalam komputer Anda.
Panel display
Melepaskan panel display
prasyarat
1. Ikuti prosedur dalam sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan kartu microSD.
3. Lepaskan penutup bawah.
100
Membongkar dan merakit kembali
Loading...
