Dell Latitude 3580 User Manual

Latitude 3580

Руководство по эксплуатации

нормативная модель: T79G нормативный тип: T79G002

Примечания, предупреждения и предостережения

ПРИМЕЧАНИЕ: Пометка ПРИМЕЧАНИЕ указывает на важную информацию, которая поможет использовать

данное изделие более эффективно.

ОСТОРОЖНО: Пометка ВНИМАНИЕ указывает на потенциальную опасность повреждения оборудования или

потери данных и подсказывает, как этого избежать.

ПРЕДУПРЕЖДЕНИЕ: Пометка ПРЕДУПРЕЖДЕНИЕ указывает на риск повреждения оборудования, получения

травм или на угрозу для жизни.

© Корпорация Dell или ее дочерние компании, 2017. Все права защищены. Dell, EMC и другие товарные знаки являются товарными знаками корпорации Dell Inc. или ее дочерних компаний. Другие товарные знаки могут быть товарными знаками соответствующих владельцев.

2017 - 02

Ред. A00

Содержание

1 Работа с компьютером..............................................................................................................................6

Инструкции по технике безопасности......................................................................................................6

Подготовка к работе с внутренними компонентами компьютера..........................................................6

Выключение компьютера (Windows 10)....................................................................................................................7

После работы с внутренними компонентами компьютера.................................................................... 7

2 Извлечение и установка компонентов................................................................................................... 9

Рекомендуемые инструменты..................................................................................................................9

Нижняя крышка......................................................................................................................................... 9

Снятие нижней крышки....................................................................................................................... 9

Установка нижней крышки.................................................................................................................11

Аккумулятор.............................................................................................................................................11

Снятие аккумулятора.........................................................................................................................11

Установка аккумулятора....................................................................................................................12

Клавиатура.............................................................................................................................................. 12

Снятие клавиатуры............................................................................................................................12

Установка клавиатуры.......................................................................................................................15

плата беспроводной локальной сети.................................................................................................... 15

Извлечение платы WLAN.....................................................................................................................................15

Установка платы WLAN........................................................................................................................................ 16

плата беспроводной глобальной сети...................................................................................................16

Извлечение платы WWAN................................................................................................................................... 16

Установка платы WWAN.......................................................................................................................................17

Модуль памяти........................................................................................................................................17

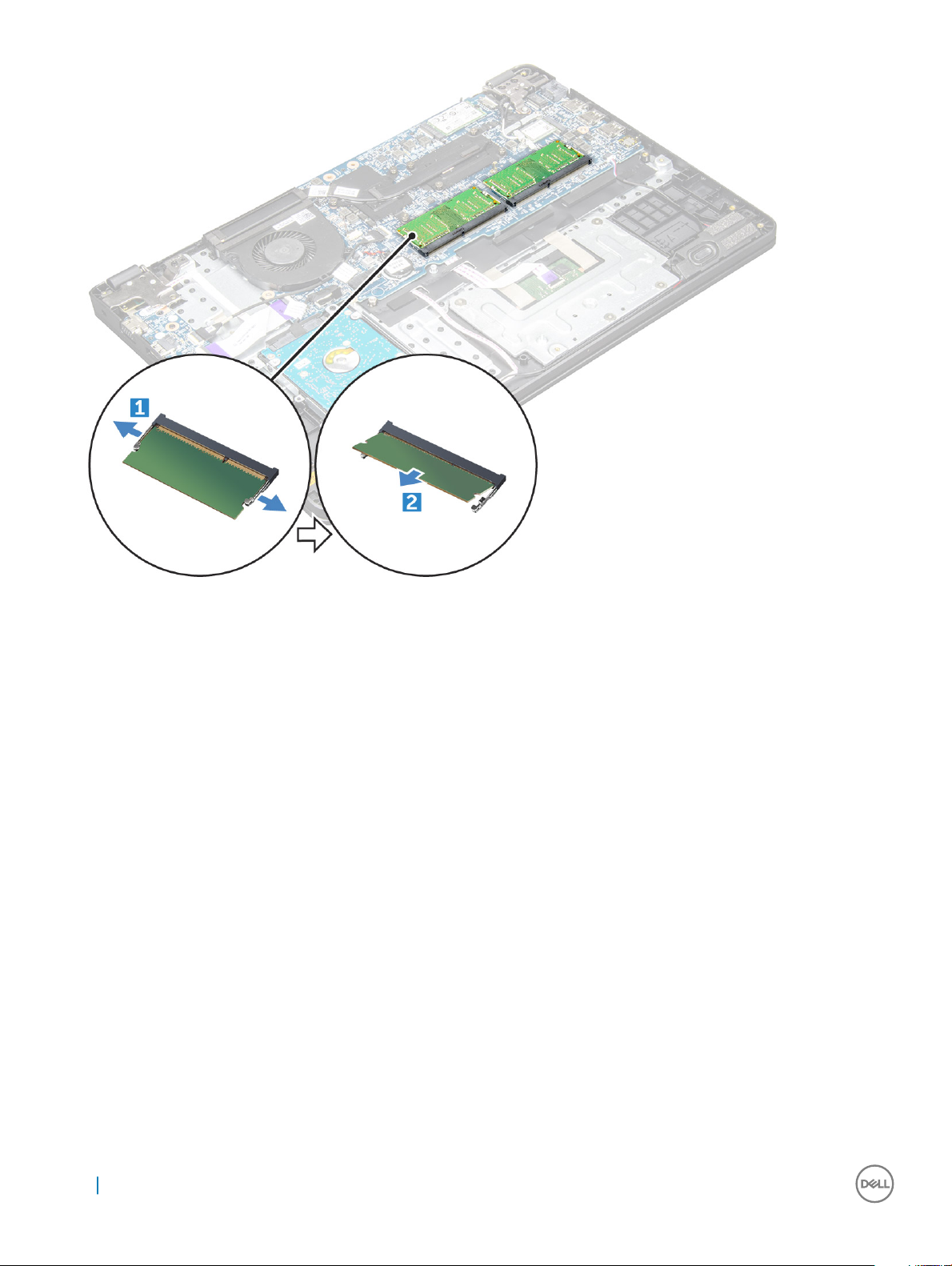

Извлечение модуля памяти.............................................................................................................. 17

Установка модуля памяти................................................................................................................. 18

Жесткий диск (HDD).....................................................................................................................................................18

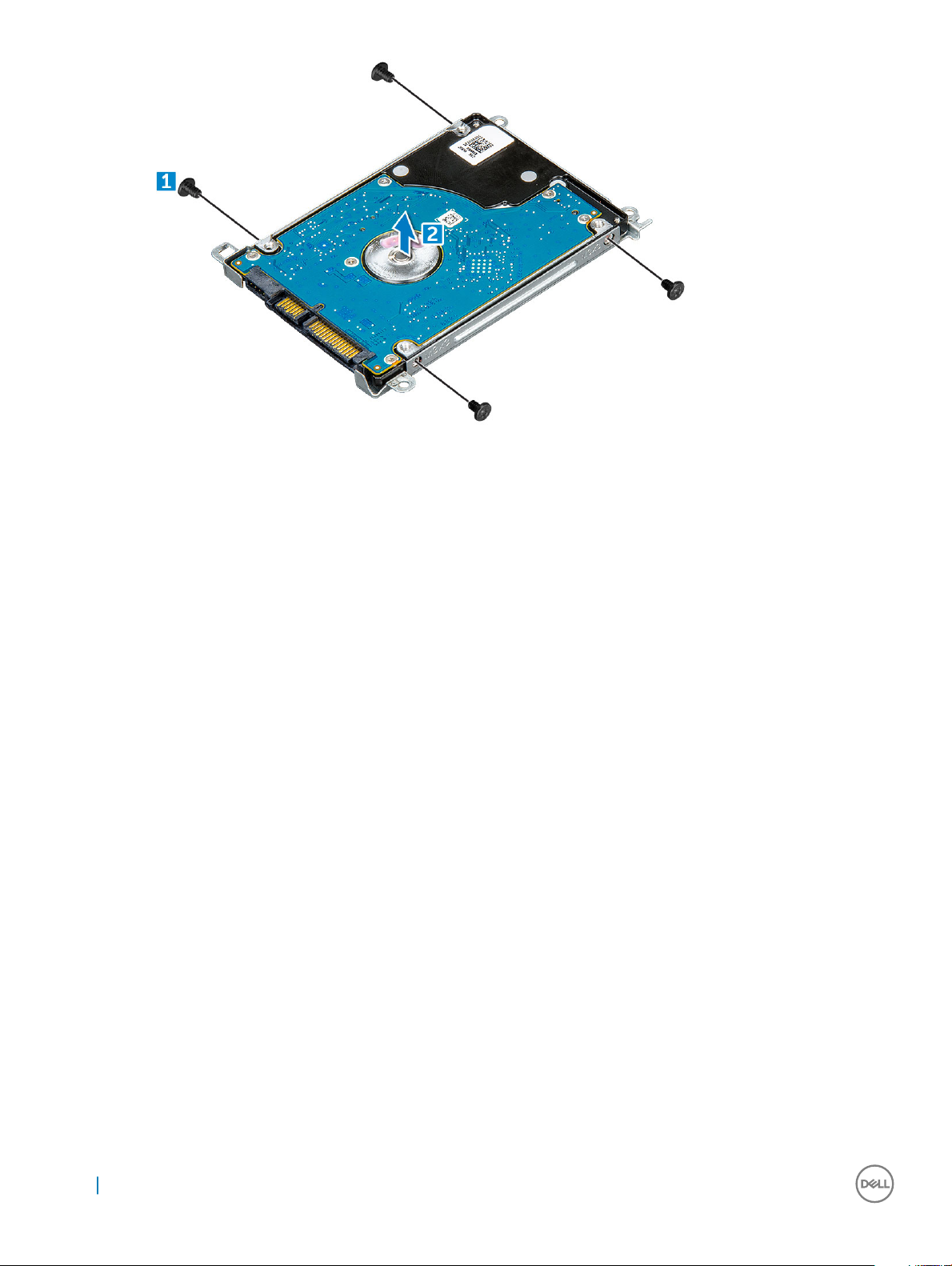

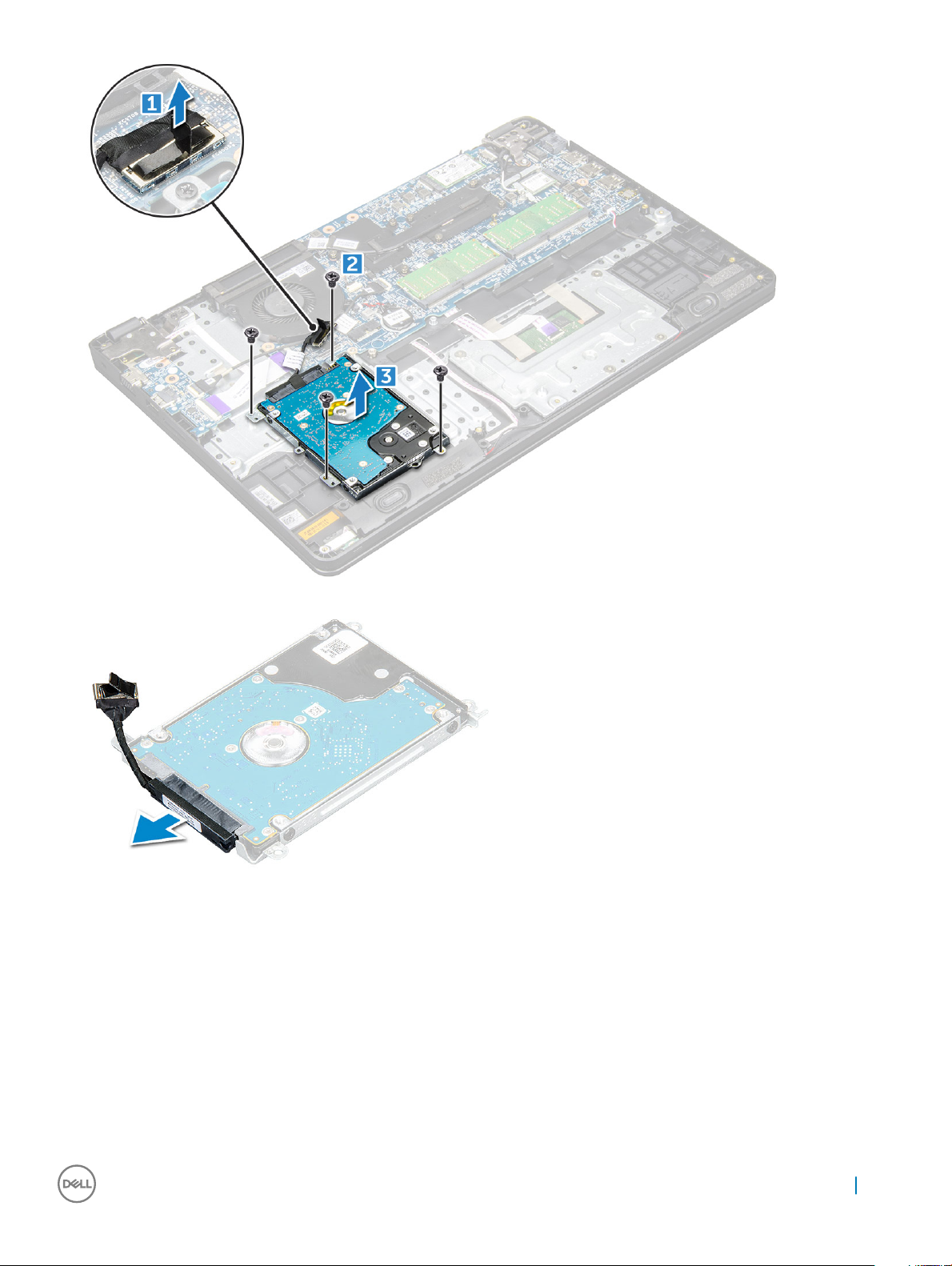

Извлечение жесткого диска.............................................................................................................. 18

Установка жесткого диска................................................................................................................. 20

3 Технические характеристики..................................................................................................................21

Технические характеристики системы.................................................................................................. 21

Технические характеристики процессора............................................................................................. 22

Технические характеристики памяти.....................................................................................................22

Параметры жесткого диска.................................................................................................................... 22

Технические характеристики аудиосистемы.........................................................................................23

Технические характеристики видеосистемы........................................................................................ 23

Технические характеристики камеры.................................................................................................... 23

Технические характеристики связи....................................................................................................... 24

Технические характеристики портов и разъемов................................................................................. 24

Технические характеристики дисплея...................................................................................................25

Технические характеристики клавиатуры............................................................................................. 25

Технические характеристики сенсорной панели.................................................................................. 26

Содержание 3

Технические характеристики аккумулятора..........................................................................................26

Технические характеристики адаптера питания переменного тока....................................................26

Физические характеристики...................................................................................................................27

Условия эксплуатации............................................................................................................................ 27

4 Технология и компоненты...................................................................................................................... 29

Адаптер питания..................................................................................................................................... 29

Процессоры.............................................................................................................................................29

Проверка использования процессора в диспетчере задач............................................................30

Проверка загрузки процессора в мониторе ресурсов.....................................................................30

Идентификация процессоров в Windows 10...................................................................................................30

Наборы микросхем................................................................................................................................. 30

Идентификация набора микросхем в диспетчере устройств Windows 10............................................30

Видеокарта Intel HD .............................................................................................................................................. 30

Параметры дисплея................................................................................................................................31

Идентификация адаптера дисплея.................................................................................................. 31

Изменение разрешения экрана........................................................................................................31

Регулировка яркости в Windows 10....................................................................................................................31

Подключение к внешним устройствам отображения......................................................................31

DDR4........................................................................................................................................................................... 31

Функции памяти.......................................................................................................................................33

Проверка системной памяти в Windows 10.....................................................................................................33

Проверка системной памяти в программе настройки системы (BIOS).................................................33

Тестирование памяти с помощью ePSA..........................................................................................................33

Параметры жесткого диска.................................................................................................................... 33

Определение жесткого диска в Windows 10................................................................................................... 34

Идентификация жесткого диска в BIOS.......................................................................................................... 34

Функции USB-интерфейса...................................................................................................................... 34

USB 3.0/USB 3.1 1-го поколения (SuperSpeed USB)........................................................................................ 35

Быстродействие.................................................................................................................................35

Область применения.........................................................................................................................36

Совместимость.................................................................................................................................. 36

HDMI 1.4............................................................................................................................................................................37

Характеристики HDMI 1.4......................................................................................................................................37

Преимущества HDMI.............................................................................................................................................38

Realtek ALC3246............................................................................................................................................................. 38

Функции камеры......................................................................................................................................38

Запуск камеры....................................................................................................................................38

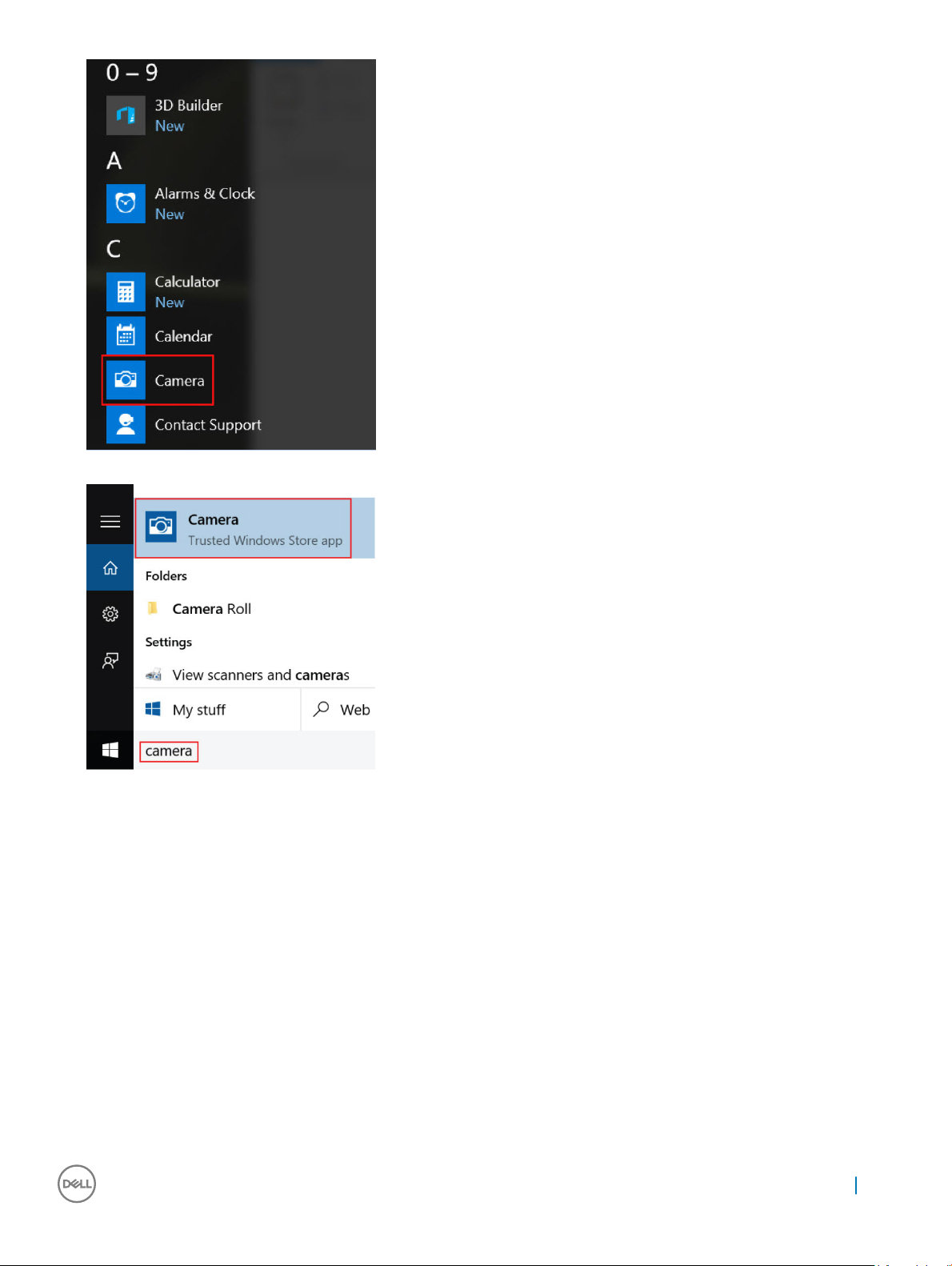

Запуск приложения камеры.............................................................................................................. 38

5 Параметры настройки системы.............................................................................................................40

Boot Sequence.................................................................................................................................................................40

Клавиши навигации.................................................................................................................................41

Краткое описание программы настройки системы...............................................................................41

Доступ к настройке системы.................................................................................................................. 41

Параметры общего экрана.....................................................................................................................42

Параметры экрана конфигурации системы.......................................................................................... 42

4 Содержание

Параметры экрана видео....................................................................................................................... 44

Параметры экрана безопасности.......................................................................................................... 44

Параметры экрана безопасной загрузки...............................................................................................46

Параметры экрана производительности...............................................................................................46

Параметры экрана управления потреблением энергии...................................................................... 47

Параметры экрана поведения POST......................................................................................................................49

Параметры экрана беспроводных подключений..................................................................................49

Параметры экрана обслуживания......................................................................................................... 50

Параметры экрана журнала системы....................................................................................................50

SupportAssist System Resolution (Разрешение системы SupportAssist).......................................................... 51

Обновление BIOS ........................................................................................................................................................ 51

Системный пароль и пароль программы настройки............................................................................52

Назначение системного пароля и пароля программы настройки..................................................52

Удаление и изменение существующего системного пароля или пароля настройки системы.....53

6 Troubleshooting........................................................................................................................................... 54

Диагностика расширенной предзагрузочной оценки системы (ePSA)........................................................54

Запуск диагностики ePSA.....................................................................................................................................54

7 Обращение в компанию Dell.................................................................................................................. 55

Содержание 5

Работа с компьютером

Инструкции по технике безопасности

Следуйте этим инструкциям во избежание повреждений компьютера и для собственной безопасности. Если не указано иначе, в каждой процедуре, описанной в этом документе, подразумевается соблюдение следующих условий.

• прочитаны указания по технике безопасности, прилагаемые к компьютеру;

• Для замены компонента или установки отдельно приобретенного компонента выполните процедуру снятия в обратном порядке.

ПРЕДУПРЕЖДЕНИЕ: Отсоедините компьютер от всех источников питания перед снятием крышки компьютера

или панелей. После окончания работы с внутренними компонентами компьютера, установите все крышки, панели и винты на место, перед тем как, подключить компьютер к источнику питания.

ПРЕДУПРЕЖДЕНИЕ: Перед началом работы с внутренними компонентами компьютера прочитайте инструкции

по технике безопасности, прилагаемые к компьютеру. Дополнительные сведения о рекомендациях по технике безопасности содержатся на начальной странице раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.

ОСТОРОЖНО: Большинство видов ремонта может выполнять только квалифицированный специалист. Вам

следует выполнять только поиск и устранение неполадок и простые ремонтные работы, предусмотренные документацией на изделие либо по указанию специалистов группы технической поддержки через Интернет или по телефону. На ущерб, вызванный неавторизованным обслуживанием, гарантия не распространяется. Прочтите и выполняйте инструкции по технике безопасности, поставляемые с устройством.

ОСТОРОЖНО: Во избежание электростатического разряда следует заземлиться, надев антистатический

браслет или периодически прикасаясь к некрашеной металлической поверхности (например, к разъемам на задней панели компьютера).

ОСТОРОЖНО: Бережно обращайтесь с компонентами и платами. Не дотрагивайтесь до компонентов и

контактов платы. Держите плату за края или за металлическую монтажную скобу. Держите такие компоненты, как процессор, за края, а не за контакты.

ОСТОРОЖНО: При отсоединении кабеля беритесь за разъем или специальную петлю на нем. Не тяните за

кабель. У некоторых кабелей имеются разъемы с фиксирующими лапками; перед отсоединением кабеля такого типа нажмите на фиксирующие лапки. При разъединении разъемов старайтесь разносить их по прямой линии, чтобы не погнуть контакты. А перед подсоединением кабеля убедитесь в правильной ориентации и соосности частей разъемов.

ПРИМЕЧАНИЕ: Цвет компьютера и некоторых компонентов может отличаться от цвета, указанного в этом

документе.

Подготовка к работе с внутренними компонентами компьютера

1 Чтобы не поцарапать крышку компьютера, работы следует выполнять на плоской и чистой поверхности.

2 Выключите компьютер.

3 Если компьютер подсоединен к стыковочному устройству (пристыкован), отсоедините его.

4 Отсоедините от компьютера все сетевые кабели (при их наличии).

6 Работа с компьютером

ОСТОРОЖНО: Если в компьютере имеется порт RJ45, отсоедините сетевой кабель, сначала отключив

его от компьютера.

5 Отсоедините компьютер и все внешние устройства от электросети.

6 Закройте крышку дисплея, переверните компьютер вверх дном и положите его на ровную рабочую поверхность.

ПРИМЕЧАНИЕ: Во избежание повреждения системной платы необходимо перед обслуживанием

компьютера вынуть основной аккумулятор.

7 Снимите нижнюю крышку.

8 Извлеките основной аккумулятор.

9 Переверните компьютер, чтобы верхняя сторона была обращена вверх.

10 Откройте крышку дисплея.

11 Нажмите и удерживайте кнопку питания в течение нескольких секунд, чтобы заземлить системную плату.

ОСТОРОЖНО: Во избежание поражения электрическим током обязательно отключите компьютер от

электросети, прежде чем будете открывать крышку дисплея.

ОСТОРОЖНО: Прежде чем прикасаться к чему-либо внутри компьютера, избавьтесь от заряда

статического электричества, прикоснувшись к неокрашенной металлической поверхности, например, к металлической части на задней панели. Во время работы периодически прикасайтесь к неокрашенной металлической поверхности, чтобы снять статическое электричество, которое может повредить внутренние компоненты.

12 Извлеките из соответствующих слотов все установленные платы ExpressCard или смарт-карты.

Выключение компьютера (Windows 10)

ОСТОРОЖНО: Во избежание потери данных сохраните и закройте все открытые файлы и выйдите из всех

открытых программ перед выключением компьютера.

1 Нажмите или коснитесь его.

2 Нажмите или коснитесь его, а затем нажмите кнопку Завершение работы или коснитесь ее.

ПРИМЕЧАНИЕ: Убедитесь, что компьютер и все подключенные к нему устройства выключены. Если

компьютер и подключенные устройства не выключились автоматически при завершении работы операционной системы, нажмите и не отпускайте кнопку питания примерно 6 секунды, пока они не выключатся.

После работы с внутренними компонентами компьютера

После завершения любой процедуры замены не забудьте подсоединить все внешние устройства, платы и кабели, прежде чем включать компьютер.

ОСТОРОЖНО

предназначенный для данного компьютера Dell. Не используйте аккумуляторы, предназначенные для других компьютеров Dell.

1 Установите на место батарею.

2 Установите на место нижнюю крышку.

3 Подсоедините все внешние устройства, например репликатор портов или стыковочное устройство Media Base, и

установите обратно все платы и карты, например плату ExpressCard.

4 Подсоедините к компьютеру все телефонные или сетевые кабели.

: Во избежание повреждения компьютера следует использовать только аккумулятор,

ОСТОРОЖНО: Чтобы подсоединить сетевой кабель, сначала подсоедините его к сетевому устройству, а

затем к компьютеру.

Работа с компьютером 7

5 Подключите компьютер и все внешние устройства к электросети.

6 Включите компьютер.

8 Работа с компьютером

Извлечение и установка компонентов

В этом разделе приведены подробные сведения по извлечению и установке компонентов данного компьютера.

Нижняя крышка

Снятие нижней крышки

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Для снятия нижней крышки выполните следующее:

a Ослабьте невыпадающие винты M2,5xL8,5, которыми нижняя крышка крепится к компьютеру [1]. b Подденьте нижнюю крышку, чтобы высвободить ее из корпуса компьютера [2].

ПРИМЕЧАНИЕ: Чтобы подцепить края крышки [2], может потребоваться пластиковая палочка.

Извлечение и установка компонентов 9

3 Снимите нижнюю крышку с компьютера движением вверх.

10 Извлечение и установка компонентов

Установка нижней крышки

1 Совместите нижнюю крышку с держателями для винтов на корпусе компьютера.

2 Нажмите на края крышки, чтобы она встала на место со щелчком.

3 Затяните винты M2,5xL8,5, которыми нижняя крышка крепится к корпусу компьютера.

4 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Аккумулятор

Снятие аккумулятора

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a нижняя крышка

3 Чтобы вынуть аккумулятор, выполните следующее.

a Отключите кабель аккумулятора от разъема на системной плате [1]. b Выверните винты M2,0x3,0, которыми аккумулятор крепится к компьютеру [2]. c Извлеките аккумулятор из компьютера [3].

Извлечение и установка компонентов 11

Установка аккумулятора

1 Вставьте аккумулятор в слот компьютера.

2 Подсоедините кабель аккумулятора к разъему на аккумуляторе.

3 Затяните винты M2,0xL3, которыми аккумулятор крепится к компьютеру.

4 Установите:

a нижняя крышка

5 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Клавиатура

Снятие клавиатуры

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a нижняя крышка b аккумулятор

3 Осторожно подденьте клавиатуру пластиковой палочкой.

4 Подденьте клавиатуру за нижний край [1] и переверните ее [2].

12 Извлечение и установка компонентов

5 Затем отключите кабель подсветки [1] и кабель клавиатуры [2].

Извлечение и установка компонентов 13

6 Отложите клавиатуру в сторону.

14 Извлечение и установка компонентов

Установка клавиатуры

1 Подсоедините кабели клавиатуры и подсветки к соответствующим разъемам на компьютере.

2 Совместите расположение клавиатуры с корпусом и осторожно надавите на нее, чтобы она встала на место со

щелчком.

3 Установите:

a аккумулятор b нижняя крышка

4 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

плата беспроводной локальной сети

Извлечение платы WLAN

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a нижняя крышка b аккумулятор

3 Чтобы извлечь плату WLAN:

a Выверните винт M2xL3, которым металлическая скоба платы WLAN крепится к компьютеру [1].

Извлечение и установка компонентов 15

b Приподнимите и снимите эту металлическую скобу с платы WLAN [2]. c Отсоедините два кабеля WLAN, идущие от платы WLAN к антенне [3]. d Извлеките плату WLAN из разъема на системной плате [4].

Установка платы WLAN

1 Вставьте плату WLAN в соответствующий разъем на системной плате.

2 Подсоедините к плате WLAN два антенных кабеля.

3 Установите металлическую скобу на плату WLAN.

4 Затяните винт M2xL3, которым плата WLAN со скобой крепится к системной плате.

5 Установите:

a Подключите аккумулятор. b нижняя крышка

6 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

плата беспроводной глобальной сети

Извлечение платы WWAN

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a нижняя крышка b аккумулятор

16 Извлечение и установка компонентов

3 Чтобы извлечь плату WWAN:

a Открутите винт M2xL3, которым плата WWAN крепится к системной плате [1], а затем поднимите эту плату и

извлеките ее из разъема [2].

Установка платы WWAN

1 Вставьте плату WWAN в нужный разъем на системной плате.

2 Затяните винт M2xL3, чтобы закрепить ее.

3 Установите:

a аккумулятор b нижняя крышка

4 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Модуль памяти

Извлечение модуля памяти

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a нижняя крышка b аккумулятор

3 Чтобы извлечь модуль памяти:

a Разведите в стороны защелки модуля памяти [1]. b Поднимите модуль и извлеките его из системной платы [2].

Извлечение и установка компонентов 17

+ 38 hidden pages
