Dell Latitude 3570 User Manual [nl]
Dell Latitude 3570
Eigenaarshandleiding
Regelgevingsmodel: P50F
Regelgevingstype: P50F001
Opmerkingen, voorzorgsmaatregelen,en waarschuwingen
OPMERKING: Een OPMERKING duidt belangrijke informatie aan voor een beter gebruik van de computer.
WAARSCHUWING: EEN WAARSCHUWING duidt potentiële schade aan hardware of potentieel gegevensverlies aan en vertelt u
hoe het probleem kan worden vermeden.
GEVAAR: Een GEVAAR-KENNISGEVING duidt op een risico op schade aan eigendommen, lichamelijk letsel of overlijden.
© 20162018 Dell Inc. of haar dochtermaatschappijen. Alle rechten voorbehouden. Dell, EMC, en andere handelsmerken zijn handelsmerken van Dell Inc.
of zijn dochterondernemingen. Andere handelsmerken zijn mogelijk handelsmerken van hun respectieve eigenaren.
2018 - 10
Ver. A01
Inhoudsopgave
1 Aan de computer werken................................................................................................................................6
Veiligheidsinstructies..........................................................................................................................................................6
Voordat u aan de computer gaat werken........................................................................................................................6
Uw computer uitschakelen................................................................................................................................................7
Nadat u aan de computer heeft gewerkt........................................................................................................................7
2 Onderdelen verwijderen en plaatsen.............................................................................................................. 8
Aanbevolen hulpmiddelen..................................................................................................................................................8
Voorzorgsmaatregelen voor de lithium-ionbatterij......................................................................................................... 8
De batterij verwijderen.......................................................................................................................................................8
De batterij plaatsen............................................................................................................................................................9
De onderplaat verwijderen................................................................................................................................................9
De onderplaat plaatsen......................................................................................................................................................9
Het toetsenbord verwijderen...........................................................................................................................................10
Het toetsenbord plaatsen................................................................................................................................................10
De harde schijf verwijderen............................................................................................................................................. 10
De harde schijf plaatsen....................................................................................................................................................11
De beugel van de harde schijf verwijderen.....................................................................................................................11
De beugel van de harde schijf plaatsen..........................................................................................................................12
De WLAN-kaart verwijderen........................................................................................................................................... 12
De WLAN-kaart plaatsen.................................................................................................................................................12
De geheugenmodule verwijderen....................................................................................................................................13
De geheugenmodule plaatsen.........................................................................................................................................13
De polssteun verwijderen.................................................................................................................................................13
De polssteun plaatsen...................................................................................................................................................... 14
De knoopbatterij verwijderen...........................................................................................................................................14
De knoopbatterij plaatsen................................................................................................................................................15
de I/O-kaart verwijderen................................................................................................................................................. 15
De USB-kaart plaatsen.................................................................................................................................................... 16
De VGA-kaart verwijderen...............................................................................................................................................16
De VGA-kaart plaatsen.....................................................................................................................................................17
De luidsprekers verwijderen.............................................................................................................................................17
De luidsprekers plaatsen...................................................................................................................................................17
De systeemventilator verwijderen...................................................................................................................................18
De systeemventilator plaatsen........................................................................................................................................ 18
De beeldschermkabel verwijderen..................................................................................................................................18
De beeldschermkabel plaatsen........................................................................................................................................19
De stroomconnectorpoort verwijderen..........................................................................................................................19
De stroomconnectorpoort plaatsen...............................................................................................................................20
Het moederbord verwijderen..........................................................................................................................................20
Het moederbord plaatsen................................................................................................................................................21
De koelplaat verwijderen.................................................................................................................................................22
De warmteaeider plaatsen............................................................................................................................................ 22
Inhoudsopgave
3
De beeldschermeenheid verwijderen.............................................................................................................................23
De beeldschermeenheid plaatsen.................................................................................................................................. 24
De camera verwijderen....................................................................................................................................................24
De camera plaatsen......................................................................................................................................................... 25
Het beeldschermpaneel verwijderen............................................................................................................................. 25
Het beeldschermpaneel plaatsen...................................................................................................................................26
Het montagekader van het beeldscherm verwijderen................................................................................................ 26
Het montagekader van de beeldschermeenheid plaatsen..........................................................................................27
3 System Setup (Systeeminstallatie)..............................................................................................................28
Opstartvolgorde...............................................................................................................................................................28
Navigatietoetsen.............................................................................................................................................................. 29
Overzicht voor Systeeminstallatie................................................................................................................................. 29
Systeeminstellingen openen........................................................................................................................................... 29
Opties voor het scherm Algemeen................................................................................................................................30
Opties voor het scherm Systeemconguratie..............................................................................................................30
Opties voor het scherm Video........................................................................................................................................32
Opties voor het scherm Beveiliging...............................................................................................................................32
Opties voor het scherm Secure Boot (Beveiligd opstarten)......................................................................................34
Opties voor het scherm Performance (Prestaties).....................................................................................................34
Opties voor het scherm Energiebeheer........................................................................................................................35
Opties voor het scherm POST-gedrag..........................................................................................................................36
Opties voor het scherm Virtualisatie-ondersteuning................................................................................................... 37
Opties voor draadloos scherm........................................................................................................................................37
Opties voor het scherm Onderhoud..............................................................................................................................37
Opties voor het systeemlogscherm...............................................................................................................................38
Het BIOS updaten ...........................................................................................................................................................38
Systeem- en installatiewachtwoord...............................................................................................................................38
Een systeem- en installatiewachtwoord toewijzen................................................................................................39
Een bestaand systeem- of installatiewachtwoord verwijderen of wijzigen........................................................ 39
4 Diagnostiek.................................................................................................................................................. 41
Diagnostische Enhanced Pre-Boot System Assessment (ePSA)...............................................................................41
Statuslampjes van apparaat............................................................................................................................................42
Statuslampjes van de batterij..........................................................................................................................................42
5 Technische specicaties.............................................................................................................................. 43
Systeemspecicaties.......................................................................................................................................................43
Processorspecicaties.....................................................................................................................................................43
Geheugenspecicaties.................................................................................................................................................... 44
Audiospecicaties............................................................................................................................................................ 44
Videospecicaties............................................................................................................................................................ 44
Cameraspecicaties.........................................................................................................................................................44
Communicatiespecicaties.............................................................................................................................................45
Poort- en connectorspecicaties...................................................................................................................................45
Beeldschermspecicaties............................................................................................................................................... 45
Toetsenbordspecicaties.................................................................................................................................................46
Inhoudsopgave
4
Touchpadspecicaties.....................................................................................................................................................46
Batterijspecicaties..........................................................................................................................................................46
Specicaties voor de netadapter................................................................................................................................... 47
Fysieke specicaties........................................................................................................................................................ 47
Omgevingsspecicaties...................................................................................................................................................48
6 Contact opnemen met Dell.......................................................................................................................... 49
Inhoudsopgave 5
Aan de computer werken
Veiligheidsinstructies
Volg de onderstaande veiligheidsrichtlijnen om uw eigen veiligheid te garanderen en de computer tegen mogelijke schade te beschermen.
Tenzij anders aangegeven, wordt er bij elke procedure in dit document van de volgende veronderstellingen uitgegaan:
• U hebt de veiligheidsinformatie geraadpleegd die bij uw computer is geleverd.
• Een onderdeel kan worden vervangen of, indien afzonderlijk aangeschaft, worden geïnstalleerd door de verwijderingsprocedure in
omgekeerde volgorde uit te voeren.
GEVAAR: Koppel alle voedingsbronnen los voordat u de computerbehuizing of -panelen opent. Zodra u klaar bent met de
werkzaamheden binnen de computer, plaatst u de behuizing en alle panelen en schroeven terug voordat u de computer weer
aansluit op de voedingsbron.
GEVAAR: Lees de veiligheidsinstructies die bij de computer zijn geleverd alvorens u werkzaamheden binnen de computer
uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze webpagina over wet- en regelgeving op www.dell.com/
regulatory_compliance .
WAARSCHUWING: Een groot aantal reparaties mag alleen door een erkend servicemonteur worden uitgevoerd. U mag alleen
probleemoplossing en eenvoudige reparaties uitvoeren zoals toegestaan volgens de documentatie bij uw product of zoals
geïnstrueerd door het on line of telefonische team voor service en ondersteuning. Schade die het gevolg is van onderhoud dat
niet door Dell is geautoriseerd, wordt niet gedekt door uw garantie. Lees de veiligheidsinstructies die bij het product zijn geleverd
en leef deze na.
1
WAARSCHUWING: Voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een
ongeverfd metalen oppervlak aan te raken, zoals een connector aan de achterkant van de computer.
WAARSCHUWING: Ga voorzichtig met componenten en kaarten om. Raak de componenten en de contacten op kaarten niet aan.
Pak kaarten vast bij de uiteinden of bij de metalen bevestigingsbeugel. Houd een component, zoals een processor, vast aan de
uiteinden, niet aan de pinnen.
WAARSCHUWING: Verwijder kabels door aan de stekker of aan de kabelontlastingslus te trekken en niet aan de kabel zelf.
Sommige kabels zijn voorzien van een connector met borglippen. Als u dit type kabel loskoppelt, moet u de borglippen ingedrukt
houden voordat u de kabel verwijdert. Trek connectoren in een rechte lijn uit elkaar om te voorkomen dat connectorpinnen
verbuigen. Ook moet u voordat u een kabel verbindt, controleren of beide connectoren op juiste wijze zijn opgesteld en uitgelijnd.
OPMERKING: De kleur van uw computer en bepaalde onderdelen kunnen verschillen van de kleur die in dit document is
afgebeeld.
Voordat u aan de computer gaat werken
Om schade aan de computer te voorkomen, moet u de volgende instructies opvolgen voordat u in de computer gaat werken.
1 Zorg ervoor dat u de Veiligheidsinstructies volgt.
2 Zorg ervoor dat het werkoppervlak vlak en schoon is, om te voorkomen dat de computerkap bekrast raakt.
3 Schakel de computer uit, zie Uw computer uitschakelen.
WAARSCHUWING
computer verwijderen en daarna de netwerkkabel loskoppelen van het netwerkapparaat.
4 Verwijder alle netwerkkabels uit de computer.
5 Verwijder de computer en alle daarop aangesloten apparaten uit het stopcontact.
: Wanneer u een netwerkkabel wilt verwijderen, moet u eerst de connector van de netwerkkabel uit de
6 Aan de computer werken
6 Houd de aan-uitknop ingedrukt terwijl de stekker van de computer uit het stopcontact is verwijderd om het moederbord te aarden.
7 Verwijder de kap.
WAARSCHUWING: Raak onderdelen pas aan nadat u zich hebt geaard door een ongeverfd metalen oppervlak van de
behuizing aan te raken, zoals het metaal rondom de openingen voor de kaarten aan de achterkant van de computer. Raak
tijdens het werken aan uw computer af en toe een ongeverfd metalen oppervlak aan om eventuele statische elektriciteit, die
schadelijk kan zijn voor interne componenten, te ontladen.
Uw computer uitschakelen
WAARSCHUWING: U voorkomt gegevensverlies door alle gegevens in geopende bestanden op te slaan en de bestanden te
sluiten. Sluit vervolgens alle geopende programma's voordat u de computer uitzet.
1 Uw computer uitschakelen:
• In Windows 10 (met behulp van een aanraakapparaat of muis):
1 Klik of tik op .
2 Klik of tik op en klik vervolgens op of tik op Afsluiten.
• In Windows 8 (met behulp van een aanraakapparaat):
1 Beweeg vanaf de rechterrand van het scherm om het Charms-menu te openen en selecteer Settings (Instellingen).
2 Tik op en tik vervolgens op Afsluiten.
• In Windows 8 (bij gebruik van een muis):
1 Wijs naar de hoek rechtsboven in het scherm en klik op Settings.(Instellingen).
2 Klik op en klik vervolgens op Afsluiten.
• In Windows 7:
1 Klik op Start.
2 Klik op Afsluiten.
2 Controleer of alle op de computer aangesloten apparaten uitgeschakeld zijn. Houd de aan-uitknop zes seconden ingedrukt, indien uw
computer en aangesloten apparaten niet automatisch worden uitgeschakeld wanneer u het besturingssysteem afsluit.
Nadat u aan de computer heeft gewerkt
Nadat u de onderdelen hebt vervangen of teruggeplaatst, moet u controleren of u alle externe apparaten, kaarten, kabels etc. hebt
aangesloten voordat u de computer inschakelt.
WAARSCHUWING
computer is ontworpen. Gebruik geen batterijen die voor andere Dell-computer zijn ontworpen.
1 Sluit externe apparaten, zoals een poortreplicator of een mediastation aan en plaats alle kaarten, zoals een ExpressCard, terug.
2 Sluit alle telefoon- of netwerkkabels aan op uw computer.
WAARSCHUWING
kabel vervolgens aan op de computer.
3 Plaats de batterij terug.
4 Plaats de onderplaat terug.
5 Sluit uw computer en alle aangesloten apparaten aan op het stopcontact.
6 Zet de computer aan.
: U voorkomt schade aan de computer door alleen de batterij te gebruiken die voor deze specieke Dell-
: Als u een netwerkkabel wilt aansluiten, sluit u de kabel eerst aan op het netwerkapparaat en sluit u de
Aan de computer werken
7
Onderdelen verwijderen en plaatsen
Deze paragraaf beschrijft gedetailleerd hoe de onderdelen moeten worden verwijderd uit, of worden geïnstalleerd in uw computer.
Aanbevolen hulpmiddelen
Voor de procedures in dit document heeft u het volgende gereedschap nodig:
• Kleine sleufkopschroevendraaier
• Kruiskopschroevendraaier #0
• Kruiskopschroevendraaier #1
• Klein plastic pennetje
Voorzorgsmaatregelen voor de lithium-ionbatterij
WAARSCHUWING:
• Wees voorzichtig bij het hanteren van lithium-ionbatterijen.
• Ontlaad de batterij zo veel mogelijk voordat u deze uit het systeem verwijdert. Dit kan gedaan worden door de netadapter los te
koppelen van het systeem, zodat de batterij kan leeglopen.
• U moet de batterij niet pletten, laten vallen, beschadigen of doorboren met vreemde voorwerpen.
• Stel de batterij niet bloot aan hoge temperaturen en haal batterijpacks cellen niet uit elkaar.
• Oefen geen druk uit op het oppervlak van de batterij.
• Buig de batterij niet.
• Gebruik geen gereedschap om te wrikken op of langs de batterij.
• Als een batterij vast komt te zitten in een apparaat als gevolg van zwellen, moet u niet proberen deze los te maken omdat het
doorboren, buigen of pletten van een lithium-ionbatterij gevaarlijk kan zijn. In een dergelijk geval moet het volledige systeem worden
vervangen. Neem contact op met https://www.dell.com/support voor ondersteuning en verdere instructies.
• Schaf altijd een legitieme versie van batterijen aan bij https://www.dell.com of geautoriseerde Dell partners en wederverkopers.
2
De batterij verwijderen
1 Volg de procedure in Voordat u in de computer gaat werken.
2 Verwijder de accu als volgt:
a Verschuif de batterijvergrendeling om de batterij los te maken [1].
b Schuif en til de batterij omhoog om deze uit de computer te verwijderen [2].
8 Onderdelen verwijderen en plaatsen
De batterij plaatsen
1 Plaats de batterij in de sleuf totdat deze vastklikt.
2 Volg de procedures in Nadat u aan de computer heeft gewerkt.
De onderplaat verwijderen
1 Volg de procedure in Voordat u in de computer gaat werken.
2 Verwijder de batterij.
3 U verwijdert de onderplaat als volgt:
a Draai de borgschroeven los waarmee de onderplaat aan de computer vastzit [1].
b Gebruik een plastic pennetje om de onderplaat los te maken en verwijder deze uit de computer [2].
De onderplaat plaatsen
1 Plaats de onderplaat terug op de computer en klik hem vast.
2 Draai de geborgde schroeven vast om de onderplaat aan de computer te bevestigen.
3 Plaats de batterij.
4 Volg de procedures in Nadat u aan de computer heeft gewerkt.
Onderdelen verwijderen en plaatsen
9
Het toetsenbord verwijderen
1 Volg de procedure in Voordat u in de computer gaat werken.
2 Verwijder de batterij.
3 Draai de computer en klap het beeldscherm open om bij het toetsenbord te komen.
4 Verwijder het toetsenbord als volgt:
a Gebruik een plastic pennetje om het toetsenbord los te maken van de randen [1] en til het toetsenbord uit de computer [2].
b Maak de vergrendeling los en koppel de toetsenbordkabel los uit de connectoren op het moederbord [3, 4].
Het toetsenbord plaatsen
1 Sluit de toetsenbordkabels aan op de connectoren op het moederbord.
2 Plaats het toetsenbord op de computer en druk op de randen totdat deze vastklikken.
3 Plaats de batterij.
4 Volg de procedures in Nadat u aan de computer heeft gewerkt.
De harde schijf verwijderen
1 Volg de procedure in Voordat u in de computer gaat werken.
2 Verwijder de volgende onderdelen:
a batterij
b onderplaat
3 Ga als volgt te werk om de harde schijf te verwijderen:
a Verwijder de schroeven waarmee de harde schijf aan de computer is bevestigd [1].
b Koppel de kabel van de harde schijf los van de connector op het moederbord [2].
c Til en verwijder de harde schijf uit de computer [3].
10
Onderdelen verwijderen en plaatsen
De harde schijf plaatsen
1 Plaats de harde schijf terug in de sleuf in de computer.
2 Sluit de kabel van de harde schijf aan op de connector op het moederbord.
3 Draai de schroeven vast waarmee de harde schijf aan de computer wordt bevestigd.
4 Plaats:
a batterij
b onderplaat
5 Volg de procedures in Nadat u aan de computer heeft gewerkt.
De beugel van de harde schijf verwijderen
1 Volg de procedure in Voordat u in de computer gaat werken.
2 Verwijder de volgende onderdelen:
a batterij
b onderplaat
c harde schijf
3 Ga als volgt te werk om de bracket van de harde schijf te verwijderen:
a Verwijder de schroeven om de beugel van de harde schijf los te maken van de harde schijf [1].
b Verwijder de harde schijf uit de beugel [2].
c Koppel de kabel van de harde schijf los van de harde schijf [3].
Onderdelen verwijderen en plaatsen
11
De beugel van de harde schijf plaatsen
1 Sluit de kabel van de harde schijf aan op de connector op de harde schijf.
2 Plaats de beugels van de harde schijf op de harde schijf om de schroefhouders aan beide zijden van de harde schijf uit te lijnen.
3 Draai de schroeven vast waarmee de beugel van de harde schijf aan de harde schijf vastzit.
4 Plaats:
a harde schijf
b onderplaat
c batterij
5 Volg de procedures in Nadat u aan de computer heeft gewerkt.
De WLAN-kaart verwijderen
1 Volg de procedure in Voordat u in de computer gaat werken.
2 Verwijder de volgende onderdelen:
a batterij
b onderplaat
3 Verwijder de WLAN-kaart:
a Draai de borgschroef [1] los om het metalen lipje van de WLAN-kaart [2] te verwijderen.
b Koppel de WLAN-kabels los van de WLAN-kaart [ 3].
c Gebruik een plastic pennetje om de WLAN-kaart los te maken uit de computer [4].
d Koppel de WLAN-kaart los uit de connector om hem te verwijderen [5].
De WLAN-kaart plaatsen
1 Sluit de WLAN-kaart aan op de connector op het moederbord.
2 Sluit de WLAN-antennekabels aan op de betreende connectoren op de WLAN-kaart.
3 Plaats het metalen lipje om het uit te lijnen met de schroefhouder op de WLAN-kaart om de WLAN-kabels vast te zetten.
4 Draai de geborgde schroef aan om de WLAN-kaart aan de computer te bevestigen.
5 Plaats:
a onderplaat
b batterij
6 Volg de procedures in Nadat u aan de computer heeft gewerkt.
Onderdelen verwijderen en plaatsen
12
De geheugenmodule verwijderen
1 Volg de procedure in Voordat u in de computer gaat werken.
2 Verwijder de volgende onderdelen:
a batterij
b onderplaat
3 Verwijder de geheugenmodule:
a Trek de klemmetjes weg van de geheugenmodule totdat de geheugenmodule omhoog springt [1].
b Koppel de geheugenmodule los uit de connector om hem uit de computer te verwijderen [2].
De geheugenmodule plaatsen
1 Plaats de geheugenmodule in de connector en druk op de module totdat de geheugenmodule vastklikt.
2 Plaats:
a onderplaat
b batterij
3 Volg de procedures in Nadat u aan de computer heeft gewerkt.
De polssteun verwijderen
1 Volg de procedure in Voordat u in de computer gaat werken.
2 Verwijder de volgende onderdelen:
a batterij
b onderplaat
c harde schijf-eenheid
d toetsenbord
3 Verwijder de schroeven waarmee de polssteun aan de computer vastzit.
Onderdelen verwijderen en plaatsen
13
4 Verwijder de polssteun als volgt:
a Open het scherm en maak de vergrendeling los om de kabels van de aan-uitknop, van hetv vingerafdrukleesapparaat, de
touchpad en de led uit de connectoren op het moederbord te verwijderne [1, 2].
b Verwijder de schroeven waarmee de polssteun aan de computer vastzit [3].
c Gebruik een plastic pennetje om de polssteun uit de randen los te maken en hem uit de computer uit verwijderen [4].
De polssteun plaatsen
1 Plaats de polssteun op de computer en druk langs alle zijden totdat hij vastklikt.
2 Sluit de kabels van de aan-uitknop, van het vingerafdrukleesapparaat, de touchpad en de led aan op de connectoren op het
moederbord.
3 Draai computer om en draai de schroeven vast om de polssteun aan de computer te bevestigen.
4 Plaats:
a toetsenbord
b harde schijf
c onderplaat
d batterij
5 Volg de procedures in Nadat u aan de computer heeft gewerkt.
De knoopbatterij verwijderen
1 Volg de procedure in Voordat u in de computer gaat werken.
2 Verwijder de volgende onderdelen:
a batterij
Onderdelen verwijderen en plaatsen
14
b onderplaat
c harde schijf-eenheid
d toetsenbord
e polssteun
f moederbord
3 Verwijder de knoopbatterij:
a Koppel de kabel van de knoopbatterij los uit de connector op het moederbord.
b Til de knoopbatterij omhoog om hem los te maken van de tape op het moederbord.
De knoopbatterij plaatsen
1 Plaats de knoopbatterij in de sleuf in het moederbord.
2 Sluit de knoopbatterij aan op de connector op het moederbord.
3 Plaats:
a moederbord
b polssteun
c toetsenbord
d harde schijf-eenheid
e onderplaat
f batterij
4 Volg de procedure in Nadat u in de computer heeft gewerkt.
de I/O-kaart verwijderen
1 Volg de procedure in Voordat u in de computer gaat werken.
2 Verwijder de volgende onderdelen:
a batterij
b onderplaat
c harde schijf-eenheid
d toetsenbord
e polssteun
3 Voor het verwijderen van de I/O-kaart:

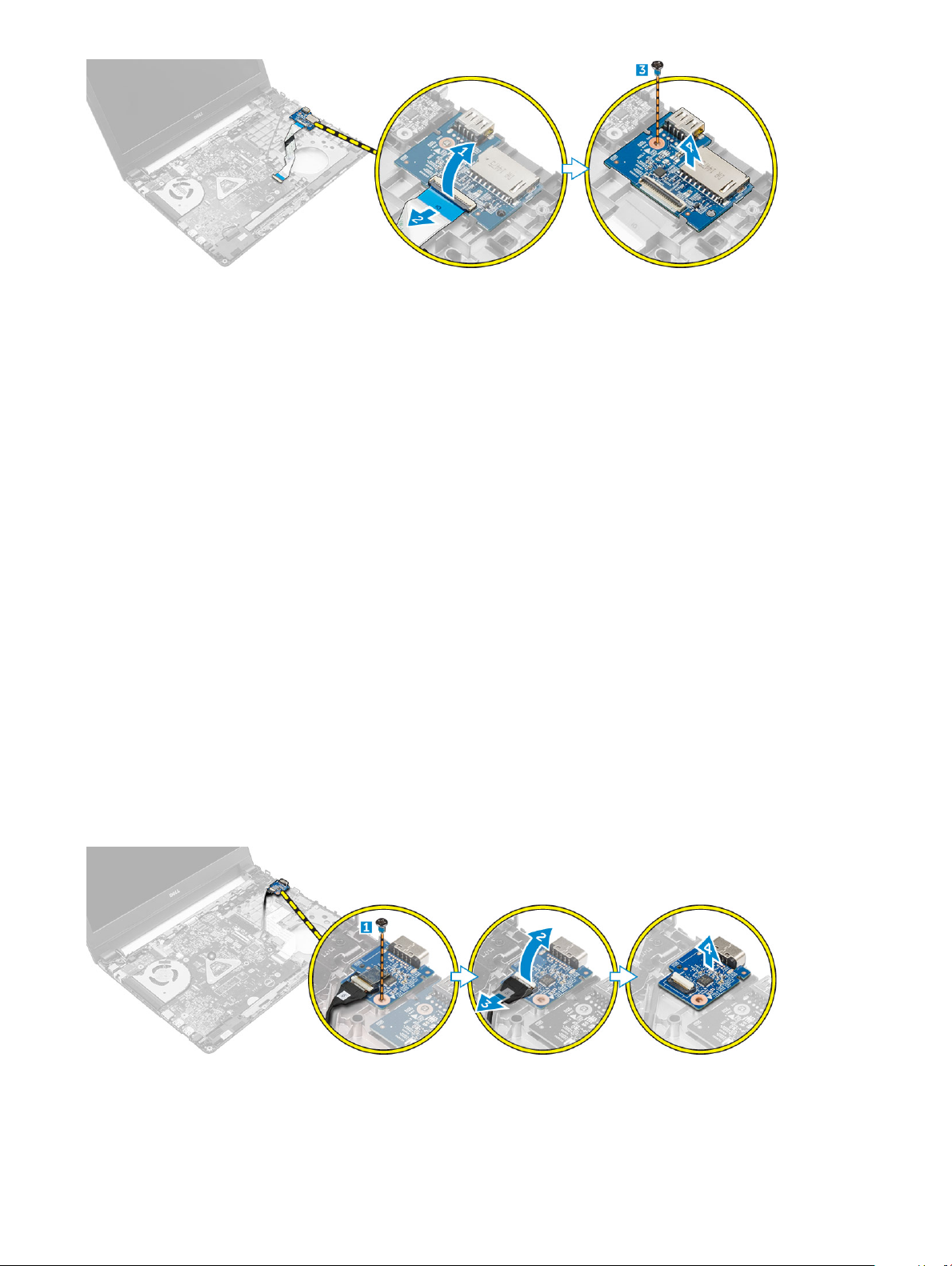

a Til de vergrendeling omhoog en koppel de I/O-kaart los van de connector op de I/O-kaart [1, 2].
b Verwijder de schroef waarmee de I/O-kaart aan de computer is bevestigd [3].
c Til de I/O-kaart omhoog en verwijder deze uit de computer [4].
Onderdelen verwijderen en plaatsen
15
Loading...
