参数表
三点控制驱动器
AMV 655 – 无断电复位功能
AMV 658 SU, AMV 658 SD – 有安全复位功能（弹簧向上/向下）
说明
驱动器主要用于在区域供热/制冷和暖通空调系
统中，根据控制器的指令来调节阀门。
驱动器在使用时无需采用任何适配器：
- 阀门类型 VFM、VFS (DN 65-100)、VF (DN
100 -150) 和 VL (DN 10 0)。
- 自力式流量控制器 AFQM 6 和 AFQM *.
* 与适配器065 B 3527对于 AFQM 6或 AFQM PN 25、生
产日期早于在 2 015年3月。
使用适配器065 B 3527搭配：
- 阀门类型 VFG(S) 和 VFU。
特点：
• 机械和/或电气手动操作
• 阀位指示，LED 指示
• 可选速 度，2 或 6 s/mm
• 内置辅助触点
• 复位 按 钮 外置
• 三点控制调节
• 过热和过载保护
• 三点控制模式下精确控制和快速响应 (0,01 s)
主要数据：
• 电 源 电 压（ AC 或 DC）：
24 V, 50 Hz/60 Hz
230 V, 50 Hz/60 Hz
• 控制输入信号： 三点控制
• 扭矩：2000 N
• 行程：50 mm
• 速 度（ 可 选 ）：2 或 6 s/mm
• 最 高介质温 度：200 °C
订购
驱动器 AMV 655 和 658 可通过带三点输出的电子
控制器来进行控制。
驱动器
图片 型号
AMV 655
AMV 658 SU
AMV 658 SD
电源
(V)
24 082G3440
230 082G3441
24 082G3446
230 082G3447
24 082G3444
230 082G3445
订货号
配件 - 阀杆加热器
型号
VFM 阀门阀杆加热器 65-2 50 065Z7022
DN
订货号
配件 - 适配器
型号 订货号
适配器适用于 VFG/S、VFU 以及 AFQM 6 和
AFQM PN 25，生 产 日 期 早 于 在 20 15 年 03 月
的阀体。
065B3527
© Danfoss | 2019.01 VD.LE.S7.41 | 1
参数表 三点控制驱动器 AMV 655/658
技术参数
请在连接之前检查电源和功耗！
驱动器型号
电源
功耗
频率
控制输入 三点控制
扭矩
最大行程
速 度（ 可 选 ）
最高介质温 度
环境温度
储存和运输温度
湿度
防护等级
防护等级
重量
安全复位功能 断电复位功能运行时间/50 mm 行程
手动操作
电源故障响应 阀杆保持原来位置
- 标准认证标识
V 24 或 230 ; +10 …–15 % ; AC 或 DC
VA
Hz 50/60
N 2000
mm 50
s/
mm
°C
kg 5,3 8,6 8,6
s
AMV 655 AMV 658 SD AMV 658 SU
12 (24 V)
21 (230 V)
2 或 6
取决于阀门类型。 低于 150 °C 没有任何限制 ( VFS, VF 125 & 150 至 200°C),
-
机械
低 压 指 令（ LVD）2014/35/EU: EN 60730-1, EN 60730-2-14
电 磁 兼 容 指 令（ EMC）2014/30/EU: EN 61000- 6-2, EN 61000- 6-3
对于更高温 度请 参见第 3 页 ，安 装
0 … + 55
−40 … +70（储存 3 天）
5-95%
II
IP 54
Yes Yes
120 120
电气和 机械
断电复位功能伸出阀杆 断电复位功能缩回阀 杆
19 (24 V)
28 (230 V)
电气和 机械
废弃处理
调试
弃置之前，必须将驱动器拆解，并将元件分类。
在组装之前请联系丹佛斯技术支持部门了解组装
说明。
完成机械和电气安装（参阅说明）并进行必需的
检查与测 试 后：
- 接 通 电 源
- 设定正确的控制信号，检查阀杆运动方向是
否与应 用情况相符。
该设备调试完毕。
2 | VD.LE.S7.41 © Danfoss | 2019.01
参数表 三点控制驱动器 AMV 655/658
设计
1. 手动操作旋钮
2. 功能按钮
3. 保护盖
4. 支持可拆卸封套
5. 阀体行程指示环
6. 阀杆连接件r
7. 连接阀体底座
安装
机械
请检查与阀体合用时的允许安装位置。该驱动器
本身可以安装在任意位置（ 参 阅 下 文 ）。
<150 °C
VFU 2 + 适配器 065B3527
用 M8/SW13 外 六 角 扳 手（ 不 随 设 备 提 供 ）将 驱 动
器安装在阀体上。安装时应注意留出适当的空间以
便 维 护 。用 4mm 内 六 角 扳 手（ 不 随 设 备 提 供 ）连
接阀门和驱动器阀杆。驱动器配有的位置指示环
应 在 电 气 连 接 前 推 并 一 起 ；行 程 自 检 之 后 将 能 标
示行程的末端位置。
电气连 接
打开检修盖，可进行电气连接。
为 M 16×1,5 或 M 20×1,5 电缆封套提供四条可拆
卸封套板上的电缆接入口。注意，为了保证外壳 IP
等级，必须使用合适的电缆固定头。
150 -200 °C ZF4
200 -350°C ZF5
VFU 2 + 适配器 065B3527 + ZF4/5
<150 °C
150 -200 °C ZF4
200 -350°C ZF5
VFG/S + 适配器 065B3527 + ZF4/5VFG/S + 适配器 065B3527
VD.LE.S7.41 | 3© Danfoss | 2019.01
参数表 三点控制驱动器 AMV 655/658
接线
切 勿 触 碰 印 刷 电 路 板（ PCB）上 的 任 何
元件！ 在 完全 切断电源之前，
切勿揭开检修盖。
接线端 4 和 5 的最大允许电流输出
为 4A。
最低功率 3W。
建议接线的线径为 1.5 mm2。
AMV 658
AMV 658
AMV 655
24V
230V
SN 0 V
SP 24, 230 V ac/dc
4, 5 SP(ac)
1
3
SP
SP
24V
230V
零线
电源
4
5
SP 输出
- 最大 4A
- 最小 3W
输入
AMV 655
SN 0 V
1, 3 24, 230 V ac/dc
1
4, 5
1
3
4
3
5
SP
零线
电源
SP 输出
- 最大 4A
- 最小 3W
输入
4 | VD.LE.S7.41 © Danfoss | 2019.01
参数表 三点控制驱动器 AMV 655/658
驱动器运行模式
LED 指示灯
LED 运行模式指示灯
三 色（ 绿 / 黄 / 红 ）LED 指示灯位于驱动器顶 盖。
它们代表不同的运行模式。
复 位 按 钮（ 版 本 AMV 658）
• 定位模式驱动器将按指令自动运行。阀杆将根
据控制信号伸出或缩回。定位完成后，驱动器
将进入固定模式。
• 固定模式驱动器无故障运行。
驱动器 AMV 658 的 外 部 复 位 按 钮 位 于 驱 动 器 顶
盖上 LED 指 示 灯 旁 边 。通 过 该 按 钮 ，您 可 以 进 入
或退出“待机”模式（按一次）。运行模式的详细
信息请参阅以下段 落。
• 故障模式工作温度过高 - 检查环境 温 度。
行程过短 - 检查阀门连接和阀门工况，或检查
阀门是否被卡 住。
运行模式
• 待机模式（版本 AME 658）按“ 复 位 ”按 钮 1
秒，进入“待机”模式。驱动器停止在当前位
置，并停止响应任何控制信号。红灯常亮。您
可以使用机械手柄（版本 AMV 655/658）或 控
制 按 钮（ 版 本 AMV 658）来 手 动 控 制 驱 动 器 。
在进行其他设备的调试或者维修时，该模式非
常有用。若要退出“待机”模式，请再按一次“
复位”按钮。

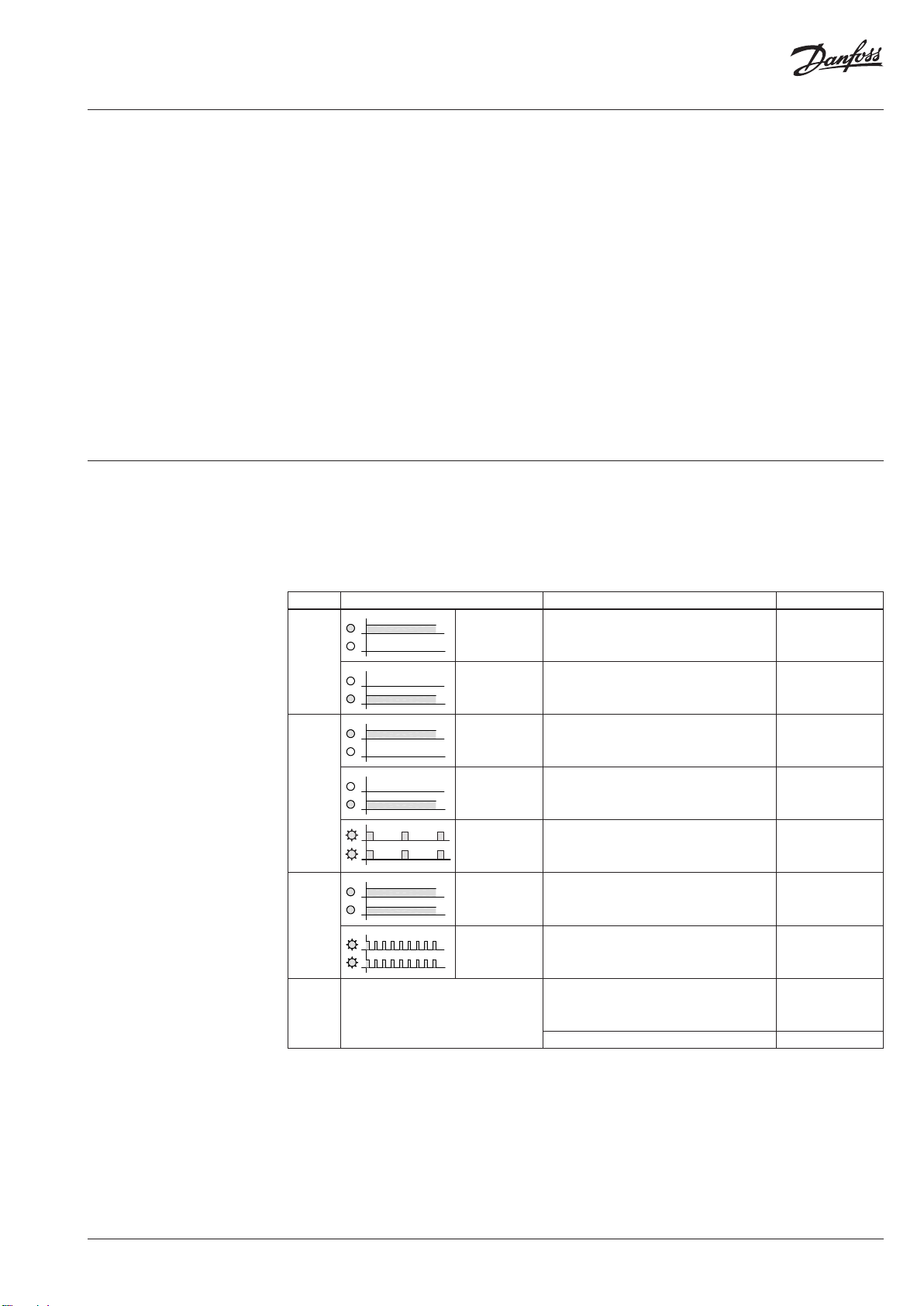

LED 指 示 灯（ AMV 655/658）
注意！ LED 指示信号直接受示控制器信号指示，因此 LED 指示信号可能长短不一，当控制信号的存在
时间极 短时，指示灯甚至会一闪即灭。
AMV 655 型驱动器没有常保持的电源，它仅在控制器提供信号时工作。因此仅提供有限的 LED 指示信
号类型。
LED
指示类型 运行模式 驱动器型号
绿色
黄色
红色
不亮 无指示
常亮
常亮
常亮
常亮
闪烁 固定模式
常亮
闪烁 故障模式
定位模式 - 驱动器缩回阀杆
定位模式 - 驱动器伸出阀杆
工常工作模式 - 驱动器杆完全缩回
正常工作模 式 - 驱动器杆完全伸出
待机模式 AMV 658
无电源
无控制信号
AMV 655
AMV 658
AMV 655
AMV 658
AMV 655
AMV 658
AMV 655
AMV 658
AMV 658
AMV 655
AMV 658
AMV 655
AMV 658
AMV 655
VD.LE.S7.41 | 5© Danfoss | 2019.01
参数表 三点控制驱动器 AMV 655/658
DIP 开关设定
手动操作
驱动器保护盖下有一个速度选择 DIP 开 关（ 图 1
）。
DIP1: FAST/SLOW - 速度选择
- 快（ FAST）；2 s/mm
- 慢（ SLOW）；6 s/mm
DIP2: DIR/INV – 正 向 或 反 向 动 作 选 择（ 图 2）
：
- 正 向（ DIR）；驱 动 器 正 向 输 入 信 号 。
- 反 向（ INV）；驱 动 器 反 向 输 入 信 号 。
1
SP
3
图 2
机械和电气操作不可同时使用！
驱动器 AMV 655 可手动定位并保持选定位置，
直到接 收到来自 控 制器的信号。
当处于“待机”模式或未连接电源（机械式）时，
驱动器 AMV 658 可 手 动 定 位 。
图 1
1
SP
3
驱动器型号 机械操作 电气操作
AMV 655
AMV 658
B
A
A
B
机械手动操作
驱动器 AMV 655/658 的 外 壳 顶 部 有 一 个 旋 钮 ，可
用于驱动器手动定位。
机械手动操作只能在无电源连接时进行。
电气手动操作
驱动器 AMV 658 的 外 壳 顶 部 有 两 个 按 钮 ，可 用 于
在“待机”模式下电气手动定位（向上或向下）。
首先按“复位”按钮，直到驱动器进入“待机”模
式（ 红 色 LED 亮 起 ）。按 向 上 按 钮 ，阀 杆 伸
出 ；按 向 下 按 钮 ，阀 杆 缩 回 。
6 | VD.LE.S7.41 © Danfoss | 2019.01
参数表 三点控制驱动器 AMV 655/658

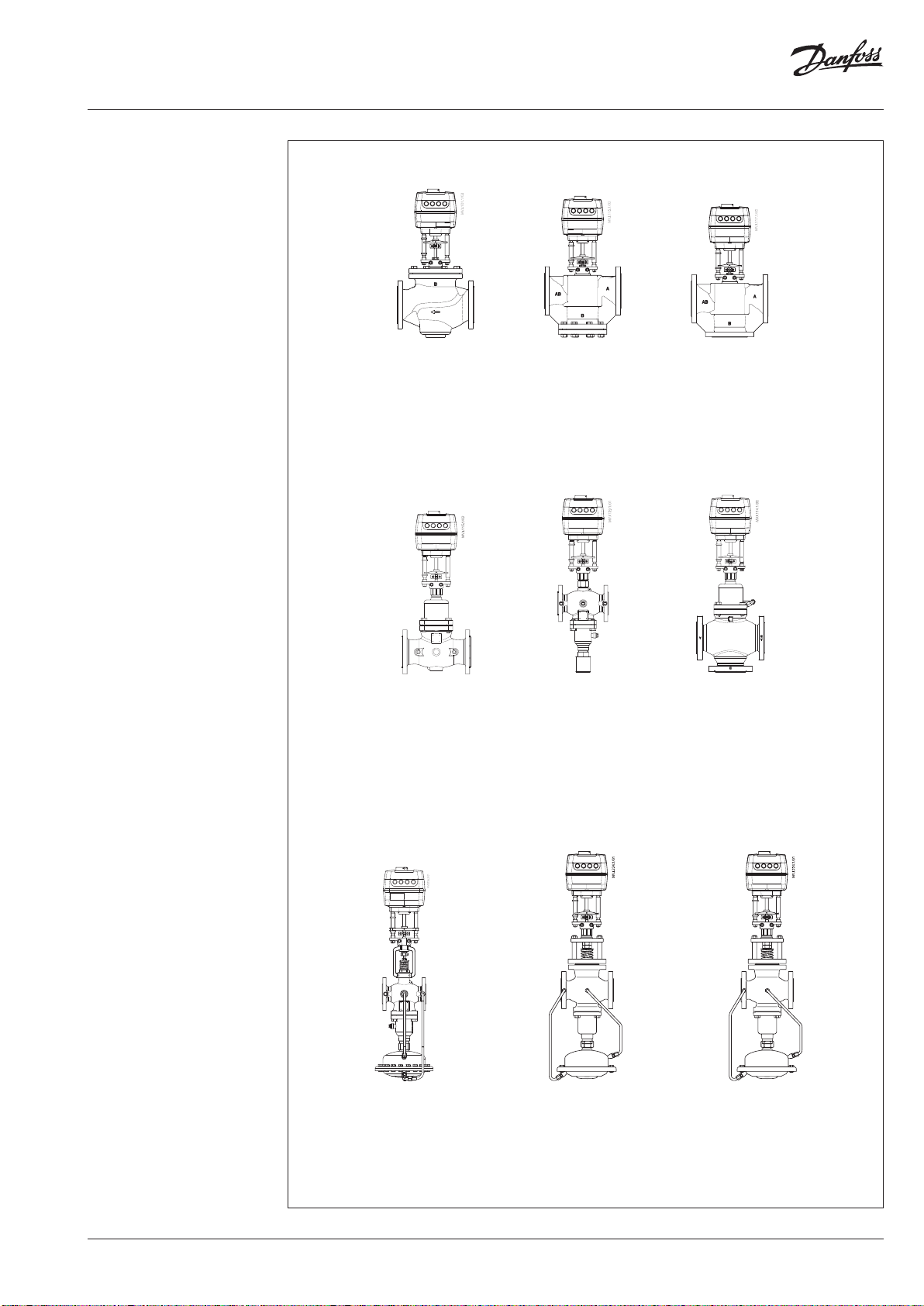

驱动器 - 阀门组合
AMV 65x +
VFM 2
AMV 65x +
VFG(S) 2 +
适配器:
065B3527 (DN 15-250)
AMV 65x +
VF 2 (DN 100-150)
VL 2 (DN 100)
VFS 2 (DN 65-100)
AMV 65x +
VFU +
适配器:
065B3527 (D N 15 -125)
AMV 65x +
VF 3 (DN 100-150)
VL 3 (DN 100)
AMV 65x +
VFG 3 +
适配器:
065B3527 (DN 25-125)
AMV 65x +
AFQM 6 *
* 执行 器需 要适 配器 065B3527 配合 AFQM PN25 & AFQM 6 ，也需要该适配器。{
AMV 65x +
AFQM PN 16 (DN 65-125)
AMV 65x +
AFQM PN 25 *
VD.LE.S7.41 | 7© Danfoss | 2019.01
参数表 三点控制驱动器 AMV 655/658
尺寸
191
369
353
Min. 450
186
)
© Danfoss | DHS-SRMT/SI | 2019.018 | VD.LE.S7.41
