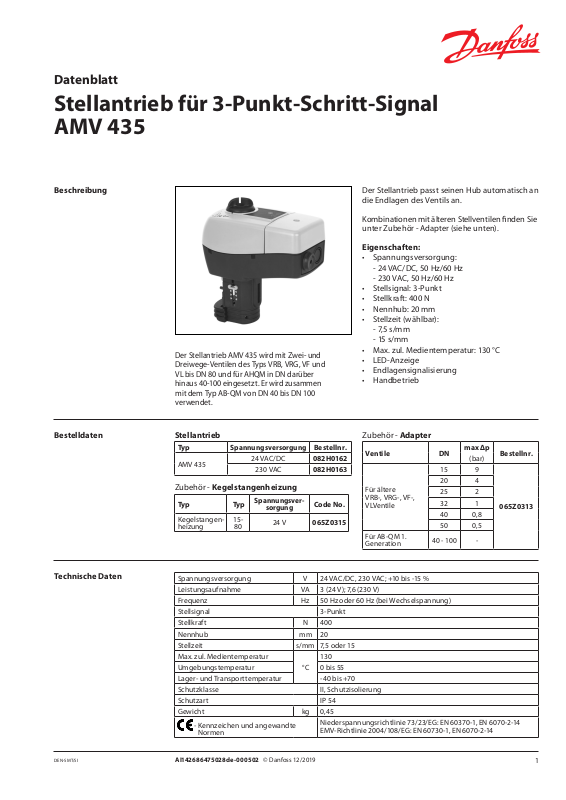

Stellantrieb für 3-Punkt-Schritt-Signal AMV 435

Beschreibung

Der Stellantrieb AMV 435 wird mit Zwei- und Dreiwege-Ventilen des Typs VRB, VRG, VF und VL bis DN 80 und für AHQM in DN darüber hinaus 40-100 eingesetzt. Er wird zusammen mit dem Typ AB-QM von DN 40 bis DN 100 verwendet.

Bestelldaten Stellantrieb

Typ

AMV 435

Zubehör - Kegelstangenheizung

Typ Typ

Kegelstangenheizung

Spannungsversorgung

24 VAC /DC 082H0162

230 VAC 082H0163

Spannungsver-

sorgung

15-

24 V

Bestellnr.

Code No.

065Z0315

Der Stellantrieb passt seinen Hub automatisch an die Endlagen des Ventils an.

Kombinationen mit älteren Stellventilen ﬁnden

Sie

unter Zubehör - Adapter (siehe unten).

Eigenschaften:

• Spannungsversorgung:

- 24 VAC/DC, 50 Hz/60 Hz

- 230 VAC, 50 Hz/60 Hz

• Stellsignal: 3-Punkt

• Stellkraft: 400 N

• Nennhub: 20 mm

• Stellzeit (wählbar):

- 7,5 s/mm

- 15 s/mm

• Max. zul. Medientemperatur: 130 °C

• LED-Anzeige

• Endlagensignalisierung

• Handbetrieb

Zubehör - Adapter

Vent ile DN

Für ältere VRB-, VRG-, VF-, VLVenti le

Für AB-QM 1. Generation

40 - 100 -

max Δp

(bar) 15 9 20 4 25 2 32 1 40 0,8 50 0,5

Bestellnr.

065Z0313

Technische Daten

DEN-SMT/SI

Spannungsversorgung V 24 VAC/DC, 230 VAC; +10 bis -15 % Leistungsaufnahme VA 3 (24 V); 7,6 (230 V) Frequenz Hz 50 Hz oder 60 Hz (bei Wechselspannung) Stellsignal 3-Punkt Stellkraft N 400 Nennhub mm 20 Stellzeit s/mm 7,5 oder 15 Max. zul. Medientemperatur Umgebungstemperatur 0 bis 55 Lager- und Transporttemperatur -40 bis +70 Schutzklasse II, Schutzisolierung Schutzart IP 54 Gewicht kg 0,45

- Kennzeichen und angewandte Normen

AI142686475028de-000502 © Danfoss 12/2019

130

Niederspannungsrichtlinie 73/23/EG: EN 60370-1, EN 6070-2-14 EMV-Richtlinie 2004/108/EG: EN 60730-1, EN 6070-2-14

Datenblatt Stellantrieb für 3-Punkt-Schritt-Signal AMV 435

Montage Mechanisch

Der Einbau des Stellantriebs darf nur seitlich (horizontal) oder stehend auf dem Ventil erfolgen. Für die Montage des Stellantriebs auf dem Ventil ist kein Werkzeug erforderlich.

Der Antrieb darf nicht in explosionsgefährdeter Umgebung oder bei Umgebungstemperaturen über 50 °C oder unter 2 °C eingesetzt werden.

Hinweis:

Der Stellantrieb kann nach Lösen der Befestigung radial zur Kegelstange um bis zu 360° gedreht werden. Danach den Stellantrieb wieder fest montieren.

Elektrisch

Für den elektrischen Anschluss ist der Deckel zu entfernen. Zwei Kabeleinführungen M16 x 1,5 stehen zur Verfügung. Damit die angegebene IP-Schutzart erhalten bleibt, ist eine geeignete Kabelverschraubung zu verwenden.

Hinweis:

Kabel und Kabeldurchführung dürfen die IPEinstufung und müssen eine wirksame

des Stellantriebs nicht beeinträchtigen

gewährleisten, dass an den Anschlüssen

Zugentlastung vorhanden ist. Die werkseitig gelieferten Kabeldurchführungen aus Gummi bieten zwar die IP-Schutzart, gewährleisten jedoch keine vollständige Zugentlastung gemäß Niederspannungsrichtlinie. Bitte beachten Sie auch die lokalen Normen und Vorschrif ten.

③

①

②

⑤

④

Inbetriebnahme

LED-Signale/ Betriebszustand des Stellantriebs

Nach Abschluss der mechanischen und elektrischen Installation ist eine Funktionsprüfung durchzuführen:

• Spannungsversorgung herstellen.

•

Stellsignal aktivieren und prüfen, ob die Kegelstange in die erwartete Richtung fährt und ob der Stellantrieb

Hub bewegt. Die Kegelstange des Ventils und die Antriebsstange sind dann automatisch gekoppelt. Das Gerät ist jetzt betriebsbereit.

die Kegelstange durch den gesamten

LED-Funktionsanzeige

Die Diagnose-LED beﬁndet sich auf dem Deckel. Sie informiert über den Betriebszustand, siehe Abbildungen in der folgenden Tabelle.

Die Leuchtdiode blink t grün: Die Antriebsstange wird eingefahren

≈

Die Leuchtdiode leuchtet dauerhaft grün: Die Antriebsstange ist vollständig eingefahren

≈

Die Leuchtdiode blink t rot: Die Antriebsstange wird ausgefahren

Die Leuchtdiode leuchtet dauerhaft rot: Die Antriebsstange ist vollständig ausgefahren

DEN-SMT/SI
