Danfoss AMV 435 Data sheet [sv]
Datablad
Motor för 3-punktsstyrning

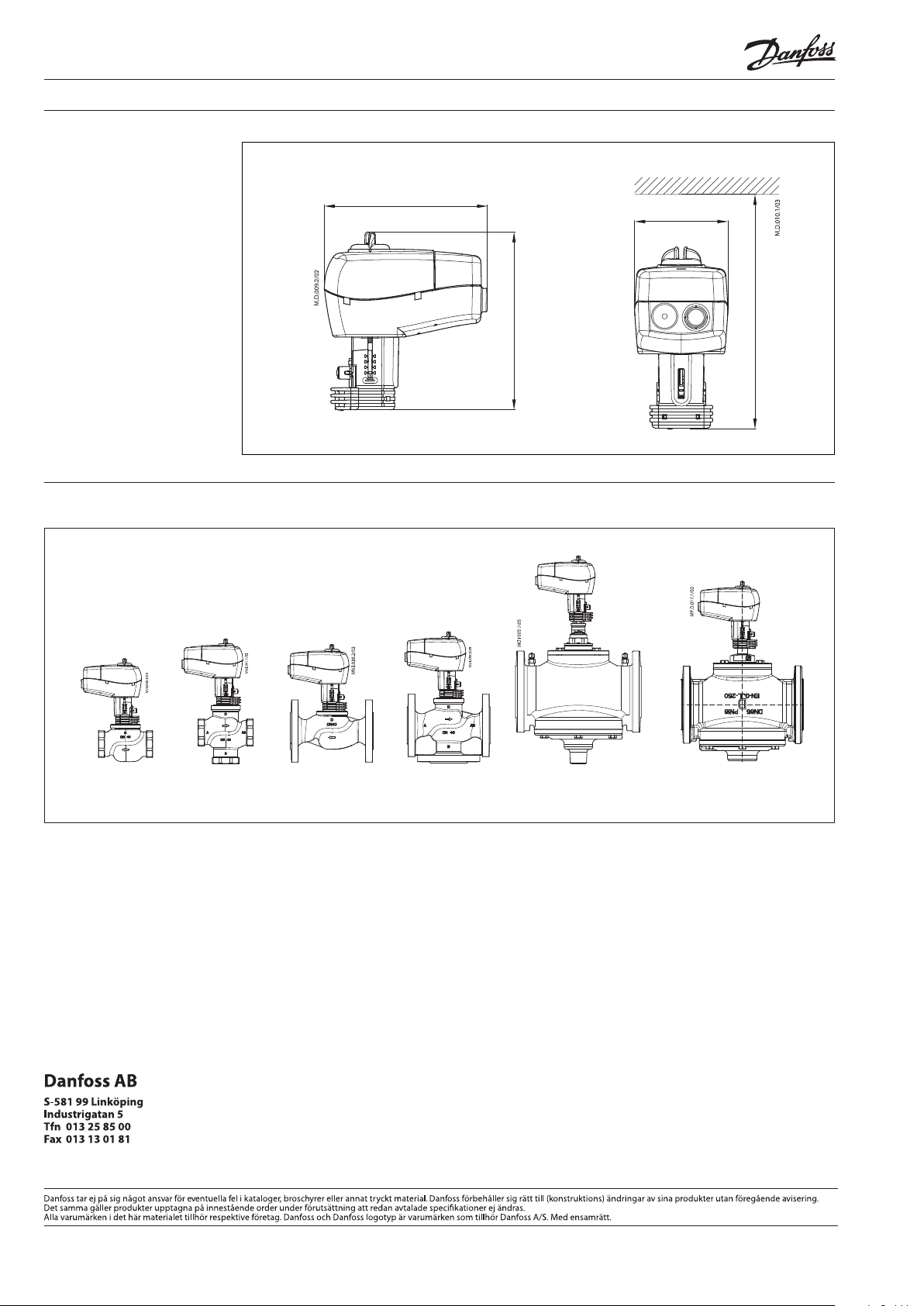

AMV 435
Beskrivning
Ställdon av typen AMV 435 används med två- och
trevägsventiler av typen VRB, VRG, VF och VL upp
till diameter DN 80 samt för AHQM DN 40-100.
Detta ställdon används också tillsammans med
tryckoberoende balanserings- och reglerventiler
av typen AB-QM från DN 40 till DN 100.
Beställning Motor
Typ Matningsspänning Best.nr
AMV 435
Tillbehör - Spindelvärmare
Typ DN
Spindelvärmare
24 VAC /DC 082H0162
230 VAC 082H0163
Matningss-
pänning
15- 80 24 V 065Z0315
Best.nr
Den avancerade konstruktionen omfattar
belastningskänsliga strömbrytare som säkerställer
att motorerna och ventilerna inte överbelastas.
Kombinationer med andra ventiler kan ses under
tillbehör.
Huvuddata:
• Nominell spänning:
- 24 VAC/DC, 50 Hz/60 Hz
- 230 V AC, 50 Hz/60 Hz
• Reglering: 3-punkt
• Kraft: 400 N
• Slaglängd: 20 mm
• Hastighet (valbar):
- 7,5 s/mm
- 15 s/mm
• Max. medietemperatur: 130 °C
• Ljusdiodsignalering
• Ändlägessignal
• Manuell drift
Tillbehör - Adapter
Ventiler DN
Adapter för gamla
ventiler VF, VL,
VRB, VRG
För AB-QM 1:a gen. 40 - 100 -
max Δp
(bar)
15 9
20 4
25 2
32 1
40 0,8
50 0,5
Best.nr
065Z0313
Tekniska data
DEN-SMT/SI
Matningsspänning V 24 VAC/DC, 230 VAC; +10 to –15%
Eektförbrukning VA 3 (24 V); 7,6 (230 V)
Frekvens Hz 50 eller 60 Hz (för växelströmsförsörjning)
Reglering 3-punkt
Ställkraft N 400
Max. slaglängd mm 20
Hastighet s/mm 7,5 s/mm eller 15
Max medietemperatur
Omgivningstemperatur 0 … 55
Lagrings- och transporttemperatur –40 … +70
Skyddsklass II
Kapslingsklass IP 54
Vikt kg 0,45
- märkning enligt standarder
VD.LE.N5.07 © Danfoss 05/2015
130
o
C
Lågspänningsdirektivet 2006/95/EG: EN 60730-1, EN 60730-2-14
EMC-direktivet 2004/108/EG: EN 61000-6-2, EN 61000-6-3
1
Datablad Motor för 3-punktsstyrning AMV 435

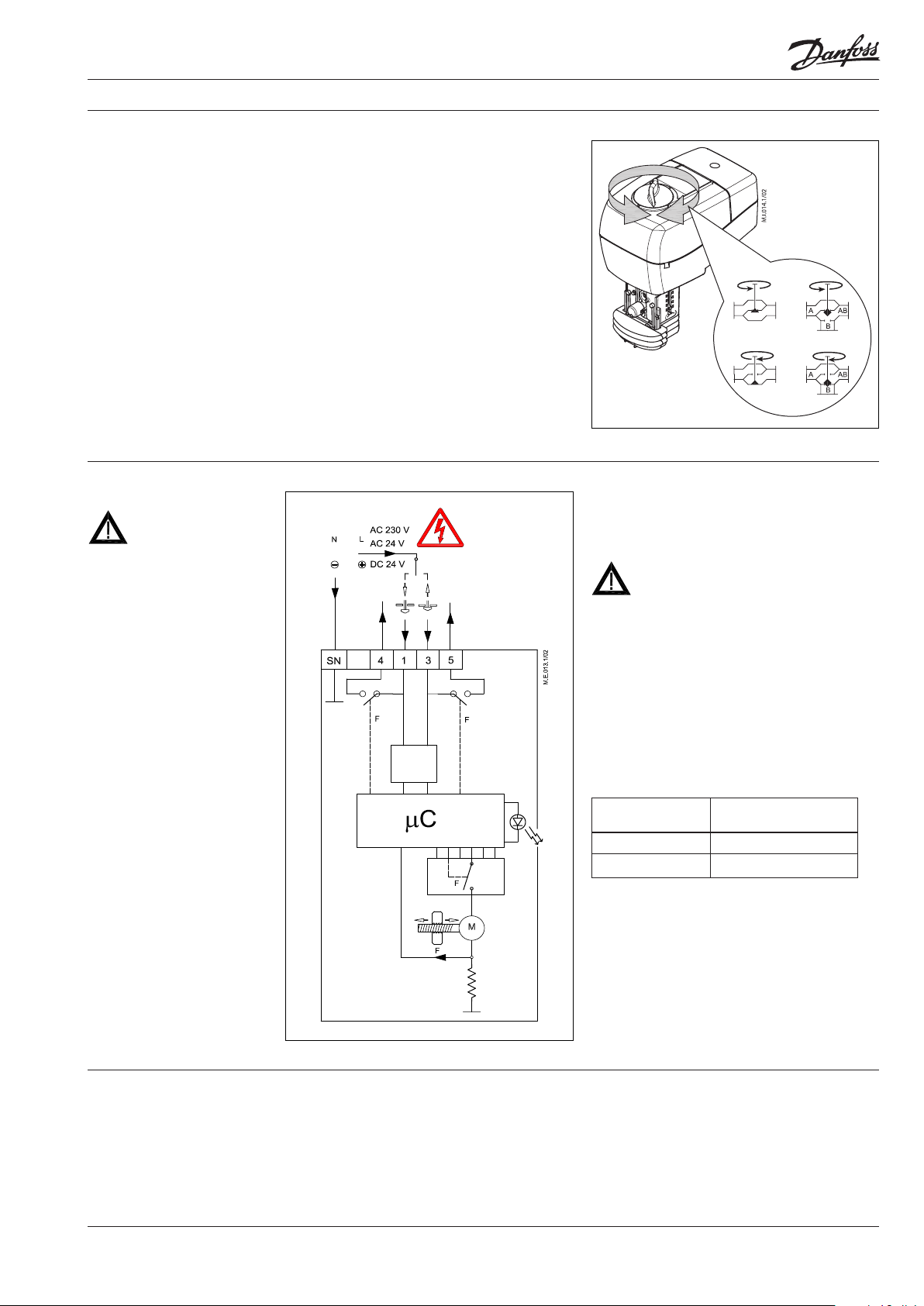

Installation Mekanisk montering
Inga verktyg krävs för att montera motorn på
ventilhuset. IInstallation av ventilen med motorn
är tillåtet i horisontellt och upprätt läge.
Installation
Motorn får inte installeras i en explosiv omgivning
eller vid omgivande temperatur lägre än 0 C eller
högre än 55 C. Den får inte heller utsättas för
ångstrålar, vattenstrålar eller droppande vätska.
Obs!:
Motorn kan roteras upp till 360° med avseende på
ventilspindeln genom att lossa fästanordningen.
Dra åt fästanordningen igen när motorn är rätt
placerad.
Elektrisk installation
De elektriska anslutningarna kommer man åt genom
att ta bort motorns lock. Två ingångar utan gängor
(Ø16 och kombinerad Ø16/Ø20) är anordnade för
kabelgenomföringar. Från fabriken är en ingång
försedd med en kabelgenomföring av gummi och
den andra är klar att öppnas.
Obs!:
Den kabel och kabelgenomföring som används inte
får äventyra anordningens IP-klassning och måste
säkerställa att anslutningsdonen är helt avlastade.
Den kabelgenomföring som levereras från fabriken
äventyrar inte IP-klassningen, men ger inte
full avlastning enligt lågspänningsdirektivet.
Följ även lokala regler och föreskrifter.
med motorn nedåt är inte tillåtet.
①
③
②
⑤
④
Idriftsättning
Ljusdiodsignalering/
motorns driftläge
Slutför mekanisk och elektrisk installation och
genomför nödvändiga kontroller och tester.
• Koppla på strömmen.
• Anbringa lämplig styrsignal och kontrollera att
ventilspindelns gångriktning är korrekt för denna
tillämpning.
Idriftsättningen är därmed avslutad.
Ljusdiod för funktionsindikering
Den tvåfärgade (grön/röd) ljusdioden är placerad
på motorns lock. Den indikerar driftlägen.
Blinkande grön ljusdiod: återgår till indraget läge
≈
Lysande grön ljusdiod: indraget läge uppnått
≈
Blinkande röd ljusdiod: rör sig till utdraget läge
2
VD.LE.N5.07 © Danfoss 05/2015
Lysande rödljusdiod: utdraget läge uppnått
DEN-SMT/SI
