Технічний опис
Редукторні електроприводи AMV435
Загальні дані
Редукторні електроприводи серії AMV435 призначені для керування роботою регулювальних
клапанів VRG2 та VRG3, VRB2 та VRB3, VF2 та
VF3 діаметром від 15 до 80 мм, та в складі регуляторів типу AB-QM діаметром від 40 до 100 мм.
Електроприводи AMV435 керуються імпульсним сигналом, наприклад від електронних
регуляторів типа ECL Comfort, та забезпечують
тривалу та безвідмовну роботу регулювальних
клапанів в системах опалення, вентиляції, кондиціонування повітря та гарячого водопостачання будівель.
На додаток до основних функцій, таких як ручне
керування та індикація положення штоку, електроприводи AMV435 також оснащені силовими
контактними муфтами, які відключають двигуни
приводів при досягнені штоком клапанів крайніх положень (повністю відкрито/закрито), та у
випадках будь-яких перевантажень приводу.
Особливості:
• Ручне та електричне керування.
• Індикація крайніх положень штоку.
• Імпульсний вихідний сигнал (клеми 4,5)
• Зовнішній діагностичний світлодіод.
• Функціональний DIP-перемикач.
• Точне та швидке регулювання.
• Дуже простий та легкий монтаж на клапан,
без застосування будь-яких інструментів.
Основні характеристики:
• Напруга живлення:
- 24 В змін. та постійного струму;
- 230 В змін. струму.
• Керуючий сигнал: імпульсний.
• Зусилля закриття: 400 Н.
• Хід штоку: 20 мм.
• Швидкість руху штоку (обирається):
- 7,5 с/мм;
- 15 с/мм.
• Максимальна температура регульованого
середовища: 130 °C.
Номенклатура та коди
для оформлення
замовлень
Електроприводи AMV435
Тип Напруга живлення, В Код №
AMV 435
230 082H0163
24 082H0162
Підігрівник штоку
Тип Напруга живлення, В Код №
Підігрівник
штоку для
AMV435
VKJNG219 Данфосс ТОВ 2018
24 065Z0315
Монтажні адаптери
Тип регулювального
клапану
Для «старих» версій
клапанів VRB2/3,
VRG2/3, VF2/3
(до 2009 року
виготовлення)
Для регуляторів AB-QM
(1-го покоління)
DN,
Макс. Δp,
мм
бар
15 9
20 4
25 2
32 1
40 0,8
50 0,5
40…
100
–
Код №
065Z0313
121
Технічний опис Редукторні електроприводи AMV435
Технічні
характеристики
Схеми електричних
з’єднань
УВАГА!
!
Електроживлення В
Енергоспоживання ВА 3 (24 В); 7,6 (230 В)
Частота Гц 50/60
Керуючий сигнал Імпульсний
Наявність функції безпеки (зворотної пружини) немає
Зусилля закриття Н 400
Хід штоку мм 20
Швидкість руху штоку с/мм Обирається: або 7,5 с/мм, або 15 с/мм
Максимальна температура регульованого
середовища
Температура навколишнього середовища 0...55
Температура зберігання та транспортування -40...+70
Вага кг 0,45
Клас захисту IP 54
СЄ - маркування згідно стандартів
Директива по низькій напрузі (LVD) 2006/95/EC: EN60730-1,
EN60730-2-14
Директива EMC 2004/108/EEC: EN61000-6-2, EN61000-6-3
24 змін. та постійного струму та 230 змінного струму;
+10...-15 %
130
°С
Клеми 1 та 3 (L):
Вхідний імпульсний сигнал (напруга) від електронного регулятору.
Електроживлення 24 змін. та постійного струму,
або 230 змінного струму, в залежності від типу
електроприводу.
!
Заборонено знімати
кришку, ущільнення або
розбирати електропривод
та торкатися до будь-якої
частини плати електроприводу при підключеному
електроживленні!
down
power
supply
down
up
Примітка:
Регулювальний клапан регуляторів AB-QM за-
кривається, коли шток електроприводів AMV435
рухається донизу – висовується (сигнал поступає
на клему 1) та відкривається, коли шток електроприводів рухається догори – втягується (сигнал
поступає на клему 3).
Клеми 4 та 5:
Виходи, які можуть бути використаними для індикації положень штоку або для моніторингу.
up
Клема SN (N):
Нейтраль/Загальна, 0 В.
Довжина
кабелю
0...50 м 0,75 мм
> 50 м 1,5 мм
Рекомендований перетин
дроту
2
2
122
VKJNG219 Данфосс ТОВ 2018
Технічний опис Редукторні електроприводи AMV435

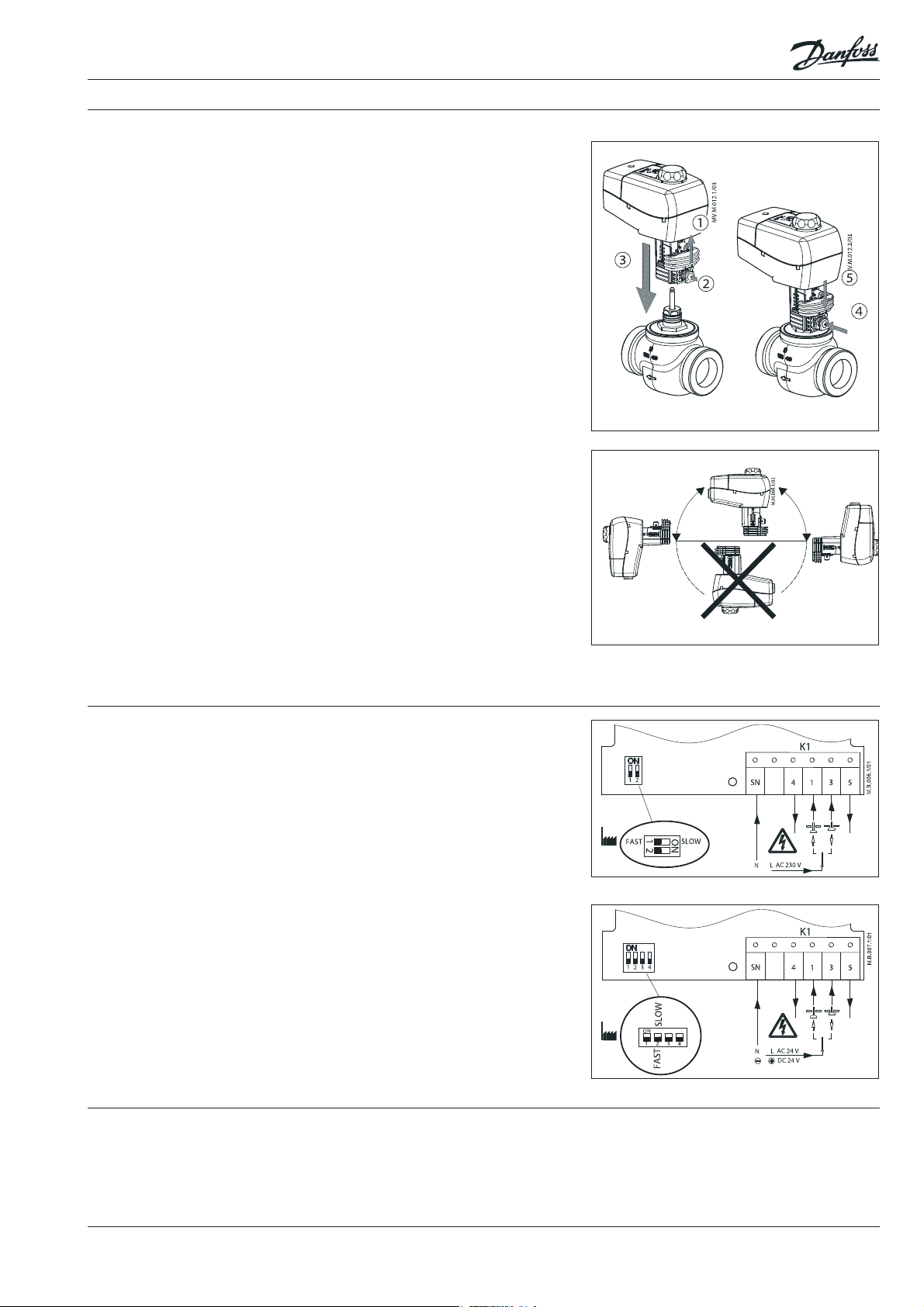

Монтаж
Механічний
Для того, щоб змонтувати електроприводи
AMV435 на регулювальні клапани не потрібен
жоден інструмент.
Ці електроприводи можуть бути встановлені в
горизонтальному положенні або з верхи клапану. Монтаж під клапаном – не допускається.
Електроприводи не можна встановлювати: у
вибухонебезпечному середовищі; та при температурі навколишнього середовища нижче
від 0 °C або вище за 55 °С.
Примітка:
Електроприводи можуть повертатися на 360
по відношенню до осі клапану. Для цього треба послабити стопорне пристосування. Після
того, як повернете привод в необхідне положення, треба знову його закріпити.
Електричний
До початку електричного підключення треба
зняти кришку електроприводу, щоб дістатися
клемника на електричній платі.
В кришці приводу можуть бути два безрізьові отвори (Ø16 та комбінований Ø16/Ø20), куди повинні
бути встановленні відповідні кабельні вводи. Для
того, щоб зберегти наявний клас захисту корпусу
електроприводу (IP54), необхідно використовувати тільки спеціальні кабельні вводи, відповідні
даному класу захисту. Один отвір зроблений на
виробництві та закритий гумовою заглушкою, а
другий – тільки означений спеціальнім методом,
та за необхідності може бути легко зроблений на
місті монтажу. Під час електромонтажу гумову заглушку слід замінити на кабельний ввід.
Налаштування
DIP-перемикача
Експлуатація
Електроприводи AMV435 оснащені функціональним DIP-перемикачем, який розташований
на електричній платі приладу під кришкою, при
цьому в залежності від рівня напруги живлення
цей DIP-перемикач складається: або з двох мікроперемикачів (надалі – МП), як для AMV435,
живленням 230В (код № 082H0163), або з чоти-
рьох МП – як для AMV435, живленням 24 В (код
№ 082H0162).
Але незалежно від цього функціонує лише
один МП: для AMV435, живленням 230 В (код
№ 082H0163) – перший (МП1); а для AMV435,
живленням 24 В (код № 082H0162) – другий (МП2).
За допомогою цих МП обирається швидкість
руху штоку електроприводу: за замовчанням
«FAST» (Швидко) – 7,5 с/мм.
Також може бути встановлено значення «SLOW»
(Повільно) – 15 с/мм.
До початку експлуатації треба повністю завершити механічний та електричний монтаж електроприводу.
Після чого треба зробити необхідні перевірки
та випробування:
- Увімкнути живлення.
- для AMV435, живленням 230В, код № 082H0163
-A
- для AMV435, живленням 24В, код № 082H0162
- Встановити відповідний сигнал від електронного регулятору та перевірити, що напрямок
руху штоку електроприводу (регулювального
клапану) є вірним для Вашої схеми.
Після цього електропривод вважається введений в експлуатацію.
VKJNG219 Данфосс ТОВ 2018
123
Технічний опис Редукторні електроприводи AMV435
Сигнали світлодіоду /
Режими роботи
електроприводу
Ручне керування
Двоколірний (зелений / червоний) функціональний світлодіод знаходиться на зовнішній
верхній часті корпусу електроприводу, та вказує режими роботи електроприводу.
Ручне керування електроприводів AMV435
здійснюється за допомогою рукоятки на
корпусі:
• відключить керуючий сигнал;
• відрегулюйте положення регулювального
клапану за допомогою рукоятки (дотримуйтесь напрямку обертання);
Після ручного керування потрібно:
• відновити подачу керуючого сигналу на електропривод.
Утилізація
Габаритні та
приєднувальні розміри
124
Перед утилізацією електропривод повинен
бути розібраний, а його елементи розсортовані
за різними групами матеріалів.
VKJNG219 Данфосс ТОВ 2018
