Danfoss AMV 25, AMV 35 Data sheet [zh]

参数表

三点控制驱动器 AMV 25 和 AMV 35

描述

订购

AMV 电动驱动器通过加装适配器(代码 065 Z 03 11，未随产品提供)与

VRB、VRG、VF、VL

阀体组合使

驱动器

型号

AMV 25 230 082G3024

AMV 25 24 082G3023

AMV 35 230 082G3021

AMV 35 24 082G3020

电源电压

(VAC )

代码

用，可以直接与

DN 50

及以下口径的

VFS 2

阀体组合。驱动器可自动根据阀门末端位置来调节行程，从而

缩短调试时间。提供可选配的辅助开关、反馈

电位计和和阀门阀杆加热器。

该驱动器拥有一些特殊功能：

• 具有过载保护功能，以免驱动器和阀体过载；

• 接线端4或 5提供数字反馈末端位置指示信

号；

• 重量轻、耐用性高；

主要数据：

• 额定电压：

- 24 VAC, 50 Hz/60 Hz

- 230 VAC, 50 Hz/60 Hz

• 控制输入信号：

三点控制

• 扭矩：450 N

• 行程：15 mm

• 阀杆速度：15 s/mm

• 最高介质温度： 150 °C

• 末端位置信号

配件

型号代码

附加开关（ 2×）附加开关（ 2×）

电位计（ 10 k Ω）附加开关（ 2×）

电位计（ 1 kΩ）适配器（适用于 VFS 2 阀门 D N 15-5 0）

（介质温度高于 150 ° C）阀杆加热器（适用于阀门 DN 15-50）适配器（适用于阀门 VRB/VRG/VF/VL (2009)

DN 15-50）离合器 AMV(E) 25, AMV(E) 35

* 需单独订购。

08 2H70 15

082 H7016

08 2H70 17

065Z 7548

06 5B2171

06 5Z 0311 *

003G6396

技术参数

型号 AMV 25 AMV 35

电源功耗频率控制方式三点控制扭矩最大行程速度 50 Hz (60 Hz) 最高介质温度环境温度储存和运输温度防护等级重量

- 标准认证标识

VA 2 7

Hz 50/60

N 1000 600

mm 15

s/mm 11 ( 8. 8) 3 (2.4)

°C

kg 1.55

EMC 指令 2006/95/EEC：EN 60730 -1、EN 6 0730 -2-14

24 AC、230 AC；+10 ~ –15 %

150(200 - 带转接器或水平安装)

0 … 55

–40 … 70

IP 54

低电压指令 73/23/EEC，

参数表三点控制驱动器，AMV 25 和 AMV 35

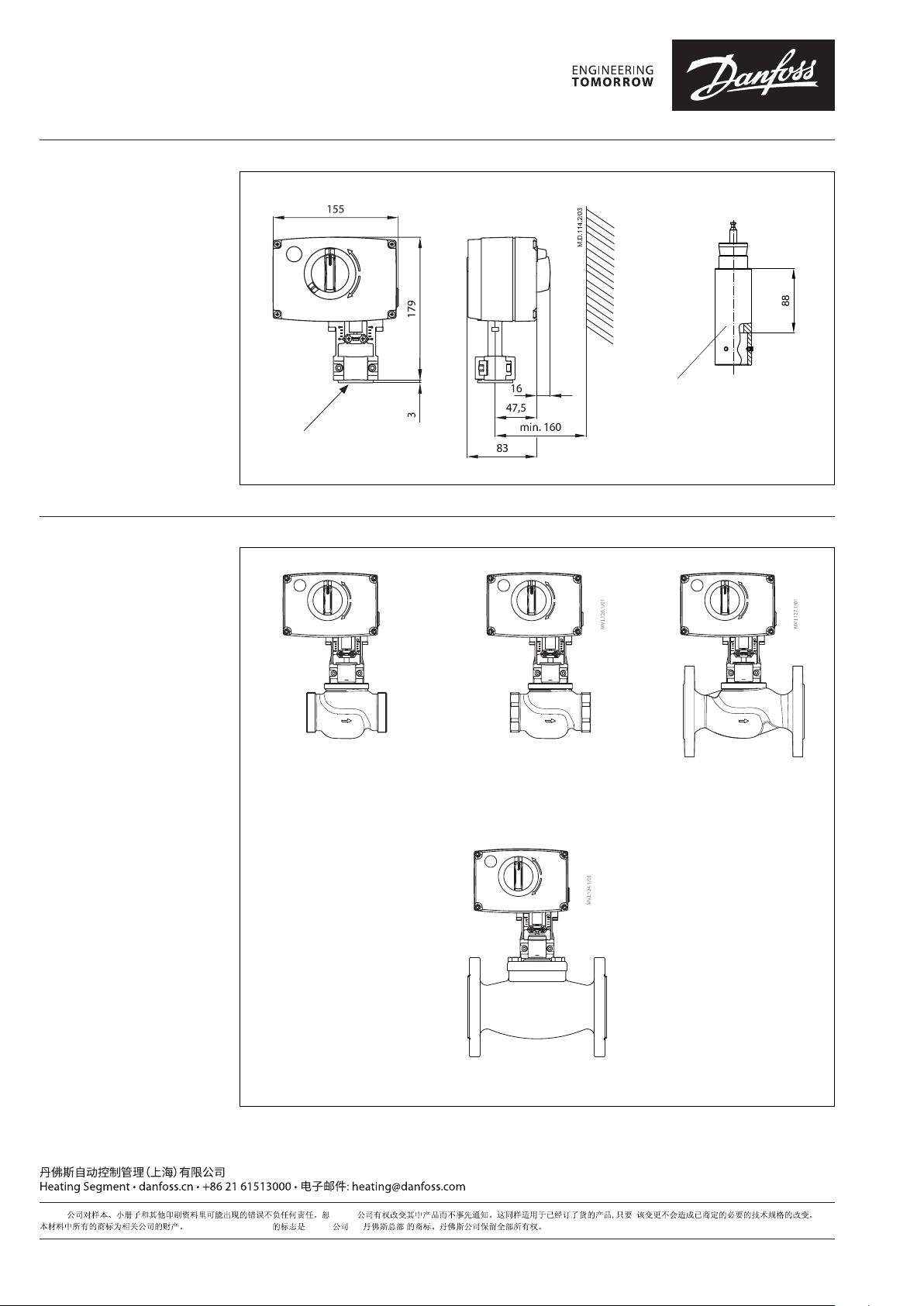

安装

≤150 °C，AMV 25 和 AMV 35

max

以及 VRB、VRG、VF 和 VL

= 200°C，AMV 25 和 AMV 35

max

以及 VFS

≤150 °C，AMV 25 和 AMV 35

max

以及 VFS

≈5

机械连接

使用 4 mm 内六角扳手(非驱动器标配零件)将驱动器安装在阀门上。驱动器应水平或竖直朝上地安装于阀体上。禁止竖直朝下地安装。

切勿在易燃易爆环境、环境温度低于 0 °C 或高于 55 °C 时进行安装。切勿在有蒸汽、喷水或滴水场合内安装。

注意：松开固定装置时，驱动器可绕阀杆旋转最多可达 360°

。驱动器安置到位之后，拧紧固

定螺钉。

转接器（适用于 VFS 阀门）

(代码 065Z754 8)

≈5

电气连接

打开保护盖，可进行电气连接。提供两个 M20 x

1.5 和 M16 x 1.5 的电缆封套预留孔，以便使用电

缆封套。

注意：为了保证驱动器的 IP 等级，应当使用适当的电缆和电缆封套，必须确保电缆接头不承受任何应力。请遵守当地的相关法律规范。

废弃处理

弃置之前，必须将驱动器拆解，并将元件分类。
