Технически данни

Задвижка с трипозиционно управление AMV 150

Описание

Задвижката е предназначена за регулиране на вентила при заявка от страна на контролера в топлофикационни системи, при подово отопление, соларно отопление, зоново отопление, комфортно охлаждане, вентилационни и климатични системи и др.

Задвижката AMV 150 може да се управлява от електронни регулатори с 3-позиционен изход.

Задвижката може да се използва в комбинация с:

- Вентили тип VS 2 (само за DN 15) и VMV

- Регулатор на дебит с пряко действие AVQM (само за DN 15)

Характеристики:

• Функция автоматично настройване на хода: автоматично адаптиране на хода към крайното положение на вентила - намалява времето за пускане в действие

• Ръчно управление

• Индикация за положение

• Сигнализиране със светодиоди (под капака)

• Монтаж без необходимост от инструменти

• Доставя се с кабел 1,5 м

• Подходяща за високи температури

Основни данни:

• Номинално напрежение

- 24 VAC, 50/60 Hz

- 230 VAC, 50/60 Hz

• Сигнал на управляващия вход: 3-позиционен

• Сила: 250 N

• Ход: 5 mm

• Скорост: 24 s/mm

• Макс. температура на флуида: 130°C

Поръчване

Технически данни

DEN-SMT/SI

Задвижка

Тип

AMV 150

Захранване V 24 или 230 AC; +10% до −15%

Консумирана мощност VA 1 (24 V), 8 (230 V)

Честота Hz 50/60

Управляващ вход 3-позиционен

Сила на затваряне N 250

Макс. ход mm 5

Скорост s/mm 24

Макс. температура на флуида

Температура на околната среда 0 … 55

Температура на съхранение и транспорт −40 … +70

Клас на защита II

Степен на защита IP 54

Тегло kg 0, 34

- маркировка съгласно стандартите

VD.KH. A6.44 © Danfoss 06/2012

Захранващо напрежение

24 VAC

230 VAC 082G3090

Скорос т Кодов №

24 s/mm

082G3089

°C

Принадлежности

Тип

Кабел

150

Директива за ниско напрежение (LVD) 2006/95/EC: EN 60730-1, EN60730-2-14 Директива ЕМС 2004/108/ЕС: EN 61000- 6-2, EN 61000-6-3

Захранващо напрежение

24 VAC

230 VAC 082H8053

Дължина

5 m

Кодов №

082H8052

Технически данни Задвижка с трипозиционно управление AMV 150

Принципи на приложение

Индиректно свързана топлофикационна система стоплообменник

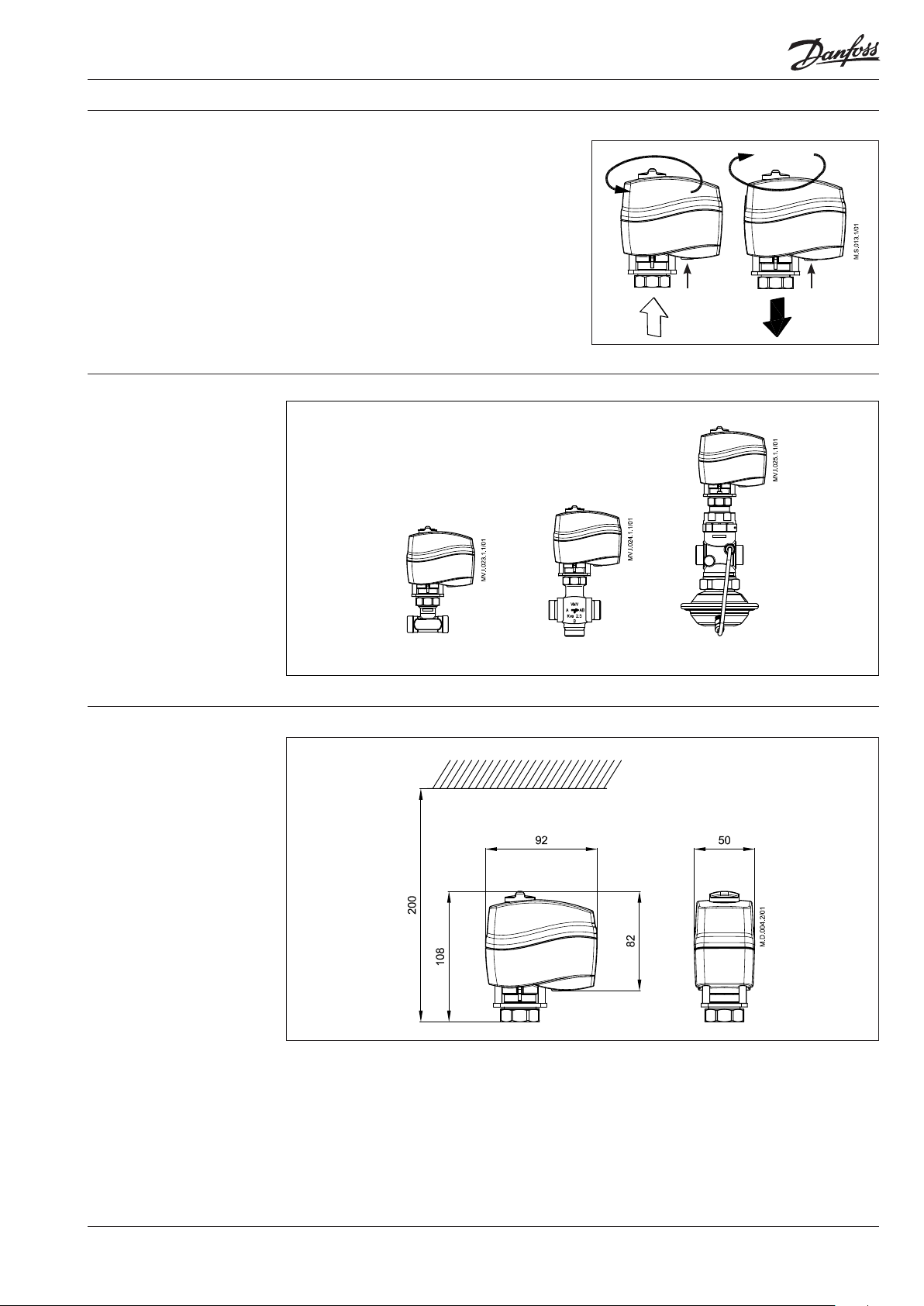

Монтаж

Рециклиране Задвижката трябва да се разглоби и

компонентите й да се сортират според материала на изработка, преди да бъде предадена за вторични суровини.

Директно свързана топлофикационна система съссмесително устройство

Механичен

Задвижката трябва да се монтира така, че стеблото на ветила да е в хоризонтално положение или да сочи нагоре.

Електрически

Важно: Настоятелно се препоръчва механичният монтаж да бъде изпълнен преди електрическия.

Всяка задвижка се доставя с кабел за свързване на регулатора.

Пускане в действие Изпълнете механичния и електрически

монтаж (вж. инструкциите) и извършете необходимите проверки и изпитания:

- Включете захранването

- Задайте съответен управляващ сигнал и проверете дали посоката на стеблото на вентила е правилна за съответното приложение.

Сега устройството е напълно въведено вдействие.

Електрически схеми

Сиво Стебло в долно положение

Черно Маса

Червено Стебло в горно положение

230 V 24 V

Черно Стебло в долно положение

Синьо Маса

Кафяво Стебло в горно положение

DEN-SMT/SI
