Danfoss AMV 13 SU, AMV 23 SU Data sheet [fr]

Fiche technique

Actionneurs pour régulation trois points

AMV 13 SU, AMV 23 SU - avec fonction de sécurité certifiée

(ressort en position haute)

Description

AMV 13 SU AMV 23 SU

Commande

Les moteurs avec retour à zéro sont prin cipalement
utilisés avec les vannes VZ (AMV 13 SU) ou
les vannes VS, VM ou VB (AMV 13 SU, AMV 23 SU).

avec

Le
retour à zéro est activé automatiquement en cas
de défaillance de l’alimentation ou si l’alimentation
est coupée par le thermostat de sûreté.

Le moteur adapte automatiquement sa course
aux fins de course de la vanne, réduisant ainsi le
délai de mise en service. Le potentiomètre à retour
facultatif est disponible sur demande spéciale.

L’actionneur possède des caractéristiques
spéciales :

• La conception avancée intègre un « arrêt »

dépendant de la charge pour garantir la non­exposition des moteurs et des vannes à une
surcharge.

• Le signal d’indication de fin de course par

retour numérique pour la fin de course de la
vanne est disponible au niveau de la borne
4 ou 5.

• Léger et robuste.

• Version à rappel par ressort

Actionneurs

Typ e

AMV 13 SU
(ressort en
position haute)

AMV 13 SU
(ressort en
position haute)

AMV 23 SU
(ressort en
position haute)

AMV 23 SU
(ressort en
position haute)

Tension

d’alimentation

24 V~ 14 s/mm 082H3043

230 V~ 14 s/mm 082H3042

24 V~ 15 s /mm 082G3041

230 V~ 15 s /mm 082G3040

Speed N° de code

Données principales :

• Tension nominale :

- 24 Vac, 50 Hz/60 Hz

- 230 Vac, 50 Hz/60 Hz

• Force:

- AMV 13SU ............... 300 N

- AMV 23SU ............... 450 N

•

Course:

- AMV 13SU ............... 5.5 mm

- AMV 23SU ............... 10 mm

• Vitesse:

- AMV 13SU ............... 14 s/mm

- AMV 23SU ............... 15 s /mm

• Température maximale du fluide: 130 °C

• Autorégulation de la course

Accessoires pour AMV 23 SU

Typ e N° de code

Sélecteur supplémentaire (2×) 082G 3201
Sélecteur supplémentaire (2×)

et potentiomètre (10 kΩ)
Sélecteur supplémentaire (2×)

et potentiomètre (1 kΩ)

082G3202

082G3203

© Danfoss | 2020.12 AI118586480241fr-000502 | 1

Fiche technique Actuators for three point control AMV 13 SU, AMV 23 SU

Données techniques

Typ e AMV 13 SU AMV 23 SU

Alimentation Vac 24, 230; +10 to –15%
Consommation électrique VA 7
Fréquence Hz 50/60 - 24 V Version / 50 - 230 V Version
Entrée de régulation 3 points
Force de fermeture N 300 450
Course maximale mm 5.5 10
Vitesse s/mm 14 15
Température max. du fluide
Température ambiante 0 … 55
Température de stockage et de

transport
Humidité ambiante h. r. 5-95 %, sans condensation
Classe de protection II I (230 V); III (24 V)
Classe de protection IP 54
Poids kg 0.8 1.45

- marquage conforme aux normes

°C

Directive basse tension (DBT) 2014/35/UE : EN 60730-1, EN 60730-2-14
Directive relative à la compatibilité électromagnétique (EMC) 2014/30/UE :
EN 61000-6-2, EN 61000-6-3

Fonction de sécurité La fonction à ressort permet d’ouvrir ou

de fermer totalement la vanne lorsque
l’alimentation est coupée, en fonction de l’action
du ressort sélectionnée. La sélection de la vanne
affecte également l’action du ressort. L’unité de
retour par ressort est installée en usine à l’arrière
du moteur.

130 150

–40 … 70

ou =

SU

Remarque: n’utilisez pas d ’activation
de sécurité pou r la régulation ON/OFF.

Type de vanne

VZ FERME
VS OUVERT

VM OUVERT

VB OUVERT

En position de sécurité, le port

A - AB sera

2 | AI118586480241fr-000502 © Danfoss | 2020.12

Fiche technique Actuators for three point control AMV 13 SU, AMV 23 SU

Montage

AMV 13 SU

AMV 23 SU

Mise au rebut

Mécanique

L’actionneur doit être monté en plaçant la tige de
la vanne en position horizontale ou orientée vers
le haut.

L’actionneur est fixé sur le corps de vanne par le
biais d’une bague de fixation, qui ne nécessite
aucun outil pour le montage. La bague doit être
serrée à la main.

L’actionneur doit être démonté et les éléments
doivent être triés en différents groupes de
matériaux avant leur élimination.

Électrique

Important : nous vous recommandons vivement
d’achever l’installation mécanique avant d’entamer
l’installation électrique.

Remarque : Deux entrées de câble sont fournies
pour les presse-étoupes M 16×1,5. Une entrée est
dotée d’un passe-fil en caoutchouc. Notez que vous
devez utiliser des presse-étoupes adaptés, afin de
conserver la classification IP du boîtier.

AI118586480241fr-000502 | 3© Danfoss | 2020.12

Fiche technique Actuators for three point control AMV 13 SU, AMV 23 SU

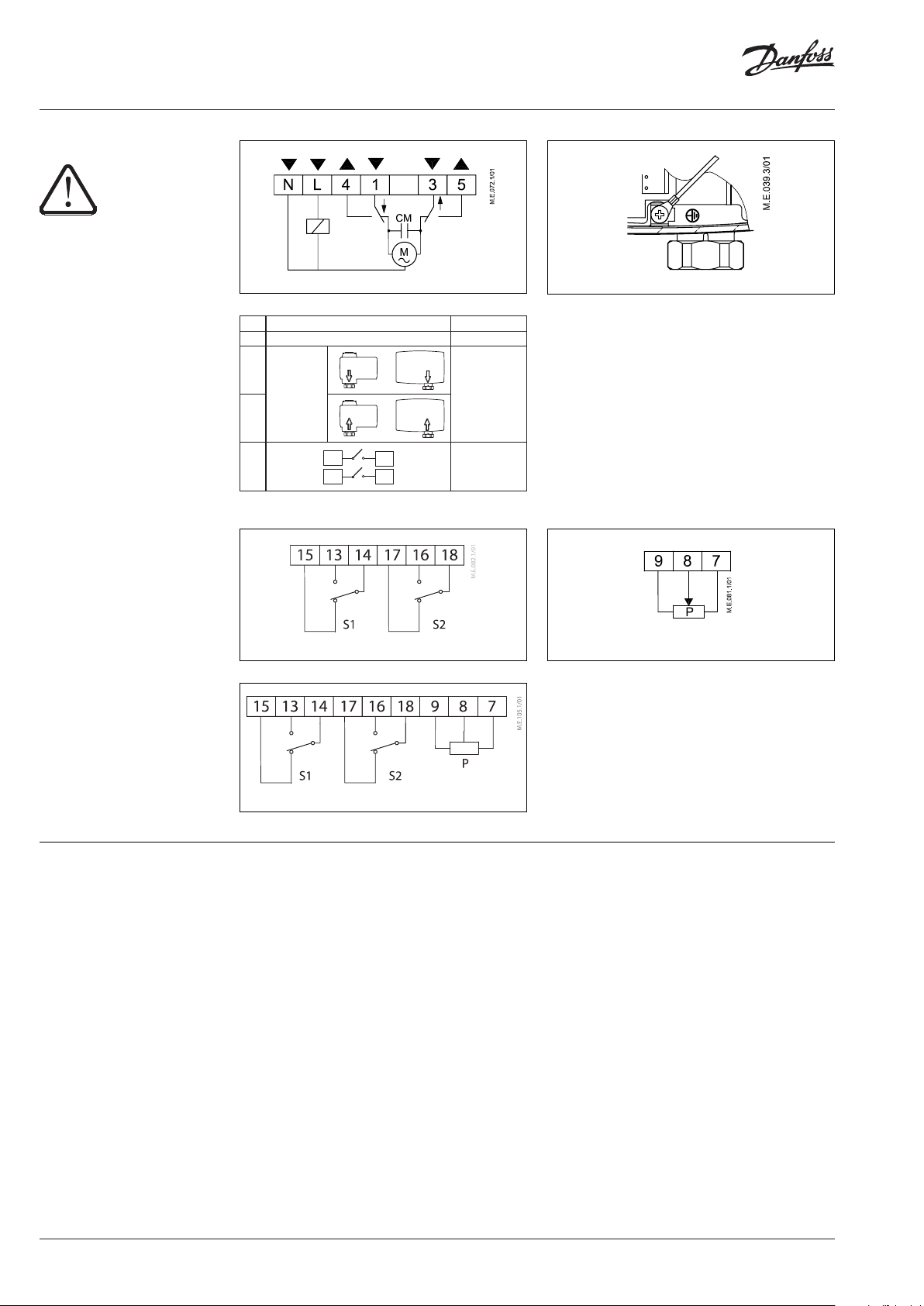

Raccordement

Version 230 V c.a. :

Ne pas toucher la carte de circuit
imprimé ! Danger de mort !

230 V (valable pour AMV 23 SU)

N 0 V Neutre

L 24/230 V CA Alimentation

4, 5

1

24/230

V CA

3

1
3

4
5

Entrée

Sortie

Accessoires

Sélecteur supplémentaire (2x)

Sélecteur (2x) et potentiomètre supplémentaires

Potentiomètre supplémentaire

Mise en service

Terminez l’installation mécanique et électrique,
puis effectuez les vérifications et tests
nécessaires :

- Mettez sous tension.

- Réglez le signal de contrôle approprié et
vérifiez que l’orientation de la tige de la vanne
convient à l’application.

La mise en service de l’unité est alors achevée.

4 | AI118586480241fr-000502 © Danfoss | 2020.12

Fiche technique Actuators for three point control AMV 13 SU, AMV 23 SU

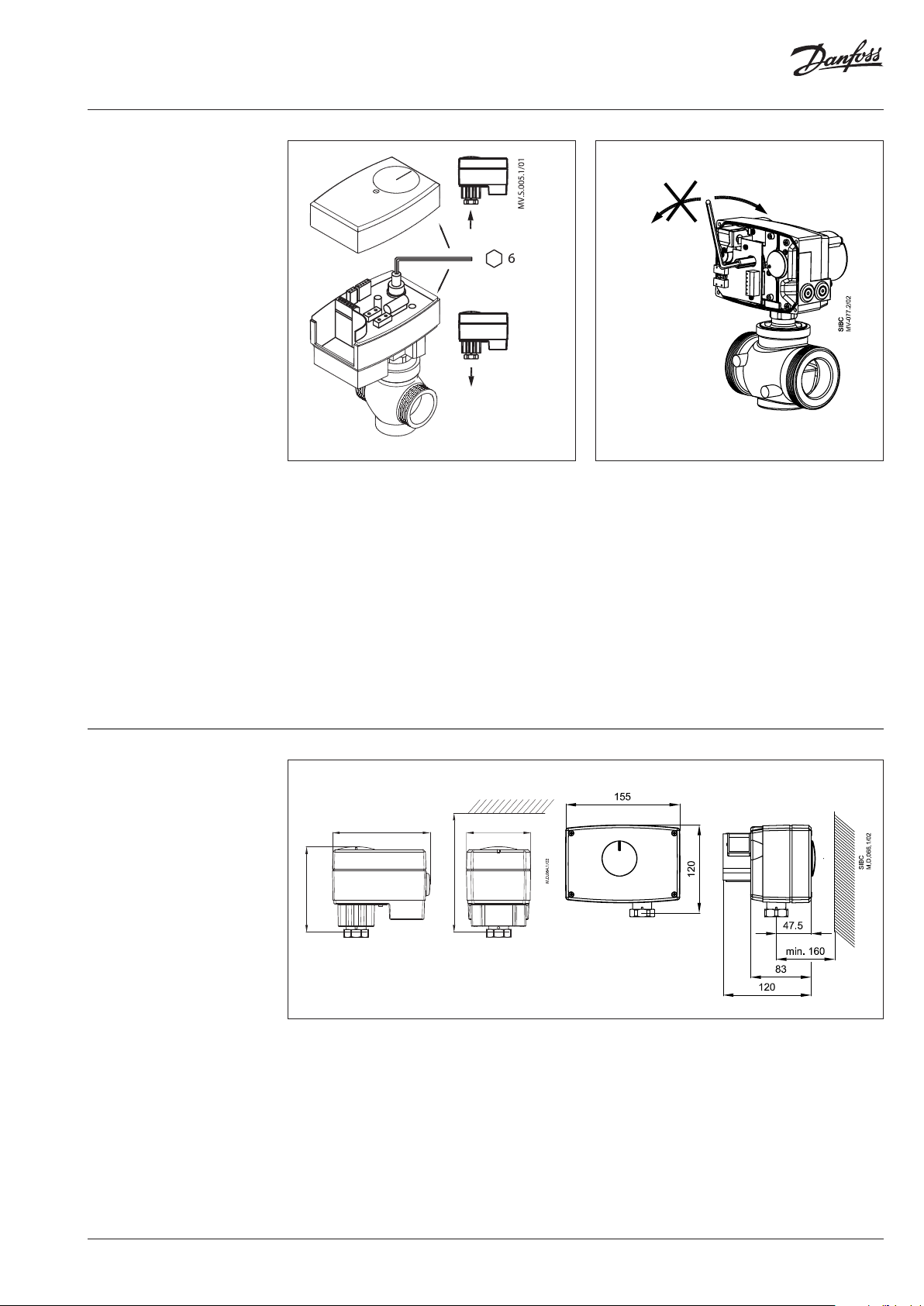

Débrayage manuel

OUVERT

AMV 13 SU AMV 23 SU

Le débrayage manuel est obtenu en
débranchant l’alimentation, en retirant le capot
et en insérant une clé Allen de 6 mm pour AMV
13 SU, une clé Allen de 5 mm pour AMV 23 SU
(non fournie) dans le dessus de la broche de
positionnement et en tournant la clé dans le
sens contraire du ressort. Observez le sens du
symbole de rotation. Pour maintenir une position
d’embrayage manuel, la clé doit être coincée.

En cas d’utilisation du débrayage manuel,
les signaux X et Y sont incorrects tant que le
moteur n’a pas atteint sa fin de course. En cas
de non-acceptation, réinitialisez le moteur.

FERME

Dimensions

AMV 13 SU

AMV 23 SU

AI118586480241fr-000502 | 5© Danfoss | 2020.12

Fiche technique Actuators for three point control AMV 13 SU, AMV 23 SU

Combinaisons vannes ­moteurs

- qui ferment le port A - AB si
le retour à zéro est activé

AMV 13 SU +

VZ (DN 15-20)

- qui ouvrent le port A - AB si
le retour à zéro activé

AMV 13 SU +

VS2 (DN 15-25)

VM2 (DN 15-25)

AMV 13 SU +

VB2 (DN 15-20)

AMV 23 SU +

VS2 (DN 15-25)

VM2 (DN 15-50)

AMV 23 SU +

VB2 (DN 15-50)

6 | AI118586480241fr-000502 © Danfoss | 2020.12
