Datenblatt
Stellantriebe für die 3-Punkt-Regelung
AMV 13 SU, AMV 23 SU - Sicherheitsfunktion
(Antriebsstange ausfahrend)
Beschreibung
AMV 13 SU AMV 23 SU
Bestellung
Die Stellantriebe mit Sicherheitsfunktion werden
hauptsächlich in Kombination mit den Ventilen
VZ (AMV 13 SU) bzw. VS, VM oder VB (AMV 13 SU,
AMV 23 SU) eingesetzt. Die Sicherheitsfunktion
wird automatisch bei Stromausfall oder einer
durch das Sicherheitsthermostat abgeschalteten
Spannungsversorgung aktiviert.
Die Stellantriebe passen den Hub automatisch
an
die Ventilendlagen an. Dies führt zu einer
kürzeren Inbetriebnahmezeit. Ein zusätzliches
Rückführpotentiometer ist auf Anfrage erhältlich.
Die Stellantriebe weisen folgende besondere
Eigenschaften auf:
• Die fortschrittliche Konstruktion umfasst eine
lastabhängige Abschaltung zum Schutz von
Stellantrieb und Ventil vor Überlast.
• Das digitale Rückmeldesignal zum Anzeigen
der Ventilendlagen ist an der Klemme 4 oder
5 verfügbar.
Stellantriebe
Typ
AMV 13 SU
(Antriebsstange
einfahrend)
AMV 13 SU
(Antriebsstange
einfahrend)
AMV 23 SU
(Antriebsstange
einfahrend)
AMV 23 SU
(Antriebsstange
einfahrend)
Versorgungs-
spannung
24 V~ 14 s/mm 082H3043
230 V~ 14 s/mm 082H3042
24 V~ 15 s /mm 082G3041
230 V~ 15 s /mm 082G3040
Stellzeit Bestell-Nr.
• Leichte und robuste Bauweise
• Sicherheitsfunktion
Wichtige Daten:
• Nennspannung:
- 24 V AC, 50/60 Hz
- 230 V AC, 50/60 Hz
• Stellkraft:
- AMV 13 SU ..............300 N
- AMV 23 SU .............. 450 N
• Hub:
- AMV 13 SU ..............5,5 mm
- AMV 23 SU .............. 10 mm
• Stellzeit:
- AMV 13 SU ..............14 s/mm
- AMV 23 SU .............. 15 s/mm
• Max. zul. Medientemperatur: 130 °C
• Automatische Hubanpassung
Zubehör für AMV 23 SU
Typ Bestell-Nr.
Zusatzschalter (2×) 082G 3201
Zusatzschalter (2×) und -potentiometer (10 kΩ)
Zusatzschalter (2×) und -potentiometer (1 kΩ)
082G3202
082G3203
© Danfoss | 2021.02 AI118586480241de-000502 | 1
Datenblatt Elektrische Stellantriebe für die 3-Punkt-Regelung AMV 13 SU, AMV 23 SU
Technische Daten
Typ AMV 13 SU AMV 23 SU
Spannungsversorgung V AC 24, 230; +10 bis -15 %
Leistungsaufnahme VA 7
Frequenz Hz 50/60 – Ausführung 24 V/Ausführung 50 bis 230 V
Regeleingangssignal 3-Punkt-Signal
Stellkraft N 300 450
Max. Hub mm 5,5 10
Stellzeit s/mm 14 15
Max. zul. Medientemperatur
Umgebungstemperatur 0 … 55
Lager- und Transporttemperatur –40 … 70
Schutzart IP54
Gewicht kg 0,8 1,45
- Kennzeichnung entsprechend
den Normen
°C
Sicherheitsfunktion Die Sicherheitsfunktion öffnet oder
schließt das Ventil vollständig, wenn die
Spannungsversorgung unterbrochen
wird, je nach gewählter Federfunktion. Die
Federfunktion hängt auch von der Ventilauswahl
ab. Die Sicherheitsfunktionseinheit ist werkseitig
auf der Rückseite des Stellantriebs montiert.
130 150
Niederspannungsrichtlinie (LVD) 2014/35/EU: DIN EN 60730-1, DIN EN 60730-2-14
Richtlinie über die elektromagnetische Verträglichkeit (EMV) 2014/30/EG:
EN 61000-6-2, EN 61000-6-3
oder =
SU
Hinweis: Benut zen Sie für
die EIN/AUS-Regelung keine
Sicherheitsaktivierungen.
Ventiltyp
VZ SCHLIESSEN
VS ÖFFNEN
VM ÖFFNEN
VB ÖFFNEN
Bei Sicherheitsfunktion werden Pfad
A-B, A-AB
2 | AI118586480241de-000502 © Danfoss | 2021.02
Datenblatt Elektrische Stellantriebe für die 3-Punkt-Regelung AMV 13 SU, AMV 23 SU
Montage
AMV 13 SU
AMV 23 SU
Entsorgung
Mechanisch
Der Stellantrieb sollte mit der Ventilspindel in
horizontaler oder senkrechter Position eingebaut
werden.
Der Stellantrieb wird über einen Montagering,
der ohne Werkzeug montiert werden kann, am
Ventilgehäuse befestigt. Der Ring muss von
Hand angezogen werden.
Der Stellantrieb muss vor der Entsorgung
zerlegt und die einzelnen Bauelemente in die
verschiedenen Werkstoffgruppen sortiert
werden.
Elektrisch
Wichtig: Es wird dringend empfohlen, die
mechanische Montage vor der Elektroinstallation
durchzuführen.
Hinweis: Für die Kabelverschraubungen M
16×1,5 sind zwei Kabeleinführungen vorgesehen.
Ein Eingang ist mit einer Gummidichtung
versehen. Beachten Sie, dass geeignete
Kabelverschraubungen verwendet werden müssen,
um die IP-Schutzart zu gewährleisten
AI118586480241de-000502 | 3© Danfoss | 2021.02
Datenblatt Elektrische Stellantriebe für die 3-Punkt-Regelung AMV 13 SU, AMV 23 SU
Elektrischer Anschlussplan
Ausführung 230 V AC:
Bitte die Platine nicht direkt
berühren! Tödliche Spannung!
230 V (gilt für AMV 23 SU
N 0 V Neutral
L 24/230 Vac Power supply
1
3
4, 5
24/230 Vac
1
3
4
5
Zubehör
Zusatzschalter (2x)
Zusatzschalter (2x) und -potentiometer
Input
Output
Zusatzpotentiometer
Inbetriebnahme
Nehmen Sie die mechanische und elektrische
Montage sowie alle notwendigen Tests und
Kontrollen vor:
– Spannungsversorgung einschalten
– Entsprechendes Stellsignal einstellen und
sicherstellen, dass die Bewegungsrichtung
der Kegelstange für die Anwendung
korrekt ist.
Das Gerät ist jetzt betriebsbereit.
4 | AI118586480241de-000502 © Danfoss | 2021.02
Datenblatt Elektrische Stellantriebe für die 3-Punkt-Regelung AMV 13 SU, AMV 23 SU

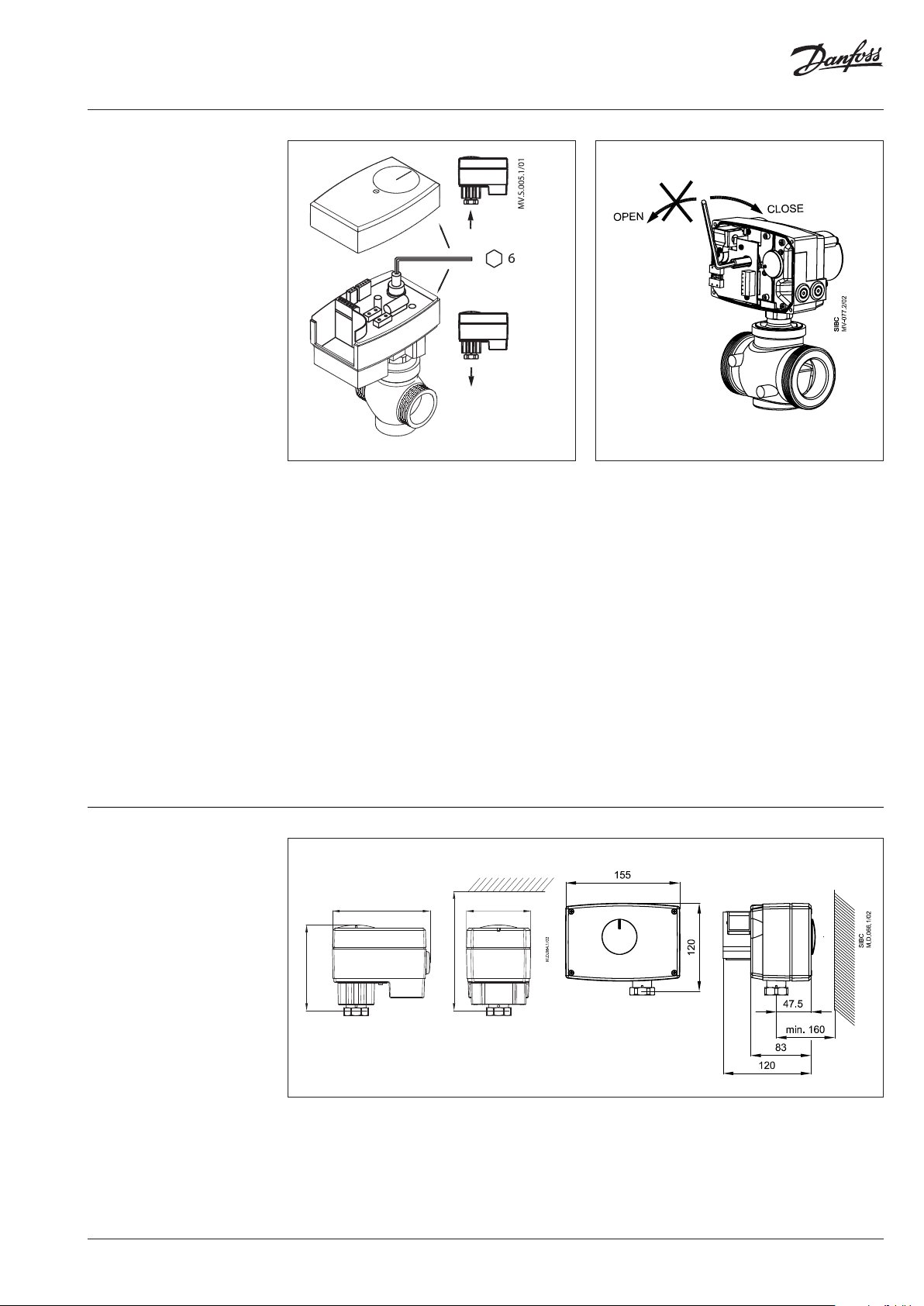

Handverstellung
AMV 13 SU AMV 23 SU
Zur manuellen Hubverstellung der
Stellantriebe mit Federfunktion muss die
Spannungsversorgung getrennt werden.
Entfernen Sie die Abdeckung und stecken
Sie beim AMV 13 SU einen 6-mm- und beim
AMV 23 SU einen 5-mm-Inbusschlüssel
(nicht im Lieferumfang enthalten) oben in
die Positionierspindel und drehen Sie den
Schlüssel gegen die Feder. Beachten Sie das
Drehrichtungssymbol. Um eine Position nach
manueller Hubverstellung zu halten, muss der
Schlüssel verkeilt werden.
Abmessungen
Wenn eine manuelle Hubverstellung
vorgenommen wurde, sind die Signale
X und Y erst dann wieder korrekt, wenn
der Stellantrieb seine Endlage erreicht hat.
Wird dies nicht gewünscht, ist ein Reset des
Stellantriebs durchzuführen.
AMV 13 SU AMV 23 SU
AI118586480241de-000502 | 5© Danfoss | 2021.02
Datenblatt Elektrische Stellantriebe für die 3-Punkt-Regelung AMV 13 SU, AMV 23 SU
Stellantrieb Ventilkombinationen
- Bei aktivierter
Sicherheitsfunktion wird der
Anschluss A–AB geschlossen
- Bei aktivierter
Sicherheitsfunktion wird der
Anschluss A–AB geöffnet.
.
AMV 13 SU +
VZ (DN 15-20)
AMV 13 SU +
VS2 (DN 15-25)
VM2 (DN 15-25)
AMV 13 SU +
VB2 (DN 15-20)
AMV 23 SU +
VS2 (DN 15-25)
VM2 (DN 15-50)
AMV 23 SU +
VB2 (DN 15-50)
6 | AI118586480241de-000502 © Danfoss | 2021.02
Datenblatt Elektrische Stellantriebe für die 3-Punkt-Regelung AMV 13 SU, AMV 23 SU
AI118586480241de-000502 | 7© Danfoss | 2021.02
Datenblatt Elektrische Stellantriebe für die 3-Punkt-Regelung AMV 13 SU, AMV 23 SU
© Danfoss | DHS-SRMT/SI | 2021.028 | AI118586480241de-000502
