Danfoss AMV 10, AMV 20, AMV 30, AMV 13, AMV 23 Data sheet [ro]

...

Fișă tehnică

Servomotoare pentru comandă în trei puncte

AMV 10, AMV 20, AMV 30 AMV 13, AMV 23, AMV 33 – cu funcție de siguranță certificată DIN EN 14597

(arc pentru coborâre)

Descriere

AMV 10 AM V 13 AMV 20, AMV 30 AMV 23, AMV 33

Comandare

Servomotoarele cu funcție de siguranță (AMV13, AMV 23 sau AMV 33) și servomotoarele fără funcție de siguranță (AMV 10, AMV 20 sau AMV30) sunt folosite în principal cu vanele VS, VM, VB, AVQM și VMV (numai cu AMV 10). Versiunea de siguranță este activată automat în caz de pană de curent sau de oprire a alimentării de către termostatul de siguranță. Servomotoarele își reglează automat cursa în funcție de capetele de cursă ale vanei, reducând astfel timpul de punere în funcțiune.

Servomotoarele au o serie de caracteristici speciale:

• Design-ul modern include funcția de „oprire” la suprasarcină pentru a preveni suprasolicitarea servomotoarelor și a vanelor.

• Semnalul digital de reacție inversă, de indicare pentru capătul de cursă al vanei estedisponibil pe borna 4 sau 5.

• Design robust și greutate mică.

• Funcție de siguranță certificată DIN EN 14597

Servomotoare

Tip Tensiune de alimentare Nr. cod

AMV 10 230 V~ 082G3001 AMV 10 24 V~ 082G3002 AMV 20 230 V~ 082G3007 AMV 20 24 V~ 082G3008 AMV 30 230 V~ 082G3011 AMV 30 24 V~ 082G3012

Date principale:

• Tensiune nominală: – 24 V c.a., 50 Hz/60 Hz – 230 V c.a., 50 Hz/60 Hz

• Semnal de intrare de comandă: în 3 puncte

• Forță:

- AMV 10, 13 ...............................300 N

- AMV 20, 23, 30, 33 .................. 450 N

• Viteză:

- AMV 10, 13 .........................14 s/mm

- AMV 20, 23 ......................... 15 s/mm

- AMV 30, 33 ............................3 s/mm

• Temperatură max. a agentului de lucru:

- AMV 10, 13 ..............................130 °C

- AMV 20, 23, 30, 33 ................. 150 °C

• Semnal de poziție capăt de cursă

Accesorii pentru AMV 20/23, AMV 30/33

Tip Nr. cod

Întrerupător adițional (2×) 082G 3201 Întrerupător adițional (2×)

și potențiometru (10 kΩ) Întrerupător adițional (2×)

și potențiometru (1 kΩ)

082G3202

082G3203

Servomotoare cu funcție de siguranță –

EN 14597

Tip Tensiune de alimentare Nr. cod

AM V 13 230 V~ 082G3003 AM V 13 24 V~ 082G3004 AMV 23 230 V~ 082G3009 AMV 23 24 V~ 082G3010 AMV 33 230 V~ 082G3013 AMV 33 24 V~ 082G3014

Fișă tehnică AMV 10/20/30/13/23/33

Date tehnice

Funcție de siguranță

Tip AMV 10 AMV 13 AMV 20 AMV 23 AMV 30 AMV 33

Alimentare cu energie V 24, 230 c.a.; +10 … -15% Putere consumată VA 2 7 2 7 7 12 Frecvență Hz 50 /60 Tipul de comandă în 3 puncte Funcție de retur cu arc - da - da - da Număr de activări ale funcției de retur cu arc - 30.000 - 30.000 - 30.000

Funcție de siguranță în timpul execuției

Forță de închidere N 300 450 Cursă ma ximă mm 7 10 Viteză s/mm 14 15 3 Temperatură max. agent de lucru Temperatură ambiantă 0 … 55 Umiditate ambiantă 5 – 95% r.h., fără condens Temperatură de depozitare și transport °C -40 … 70 Clasă de protecție II I (230 V); III (24 V) Grad de protecție IP 54 Greutate kg 0,6 0,8 1,4 1,45 1,4 1,45

– marcaj conform standardelor

Cursă 7 mm Cursă 10 mm

s -

°C

Directiva pentru tensiuni joase (LVD) 2014/35/UE: EN 60730-1, EN 60730-2-14 Directiva privind compatibilitatea electromagnetică (CEM) 2014/30/UE: EN61000-6 -2, EN 61000-6-3

8,5

- 8 8

130 150

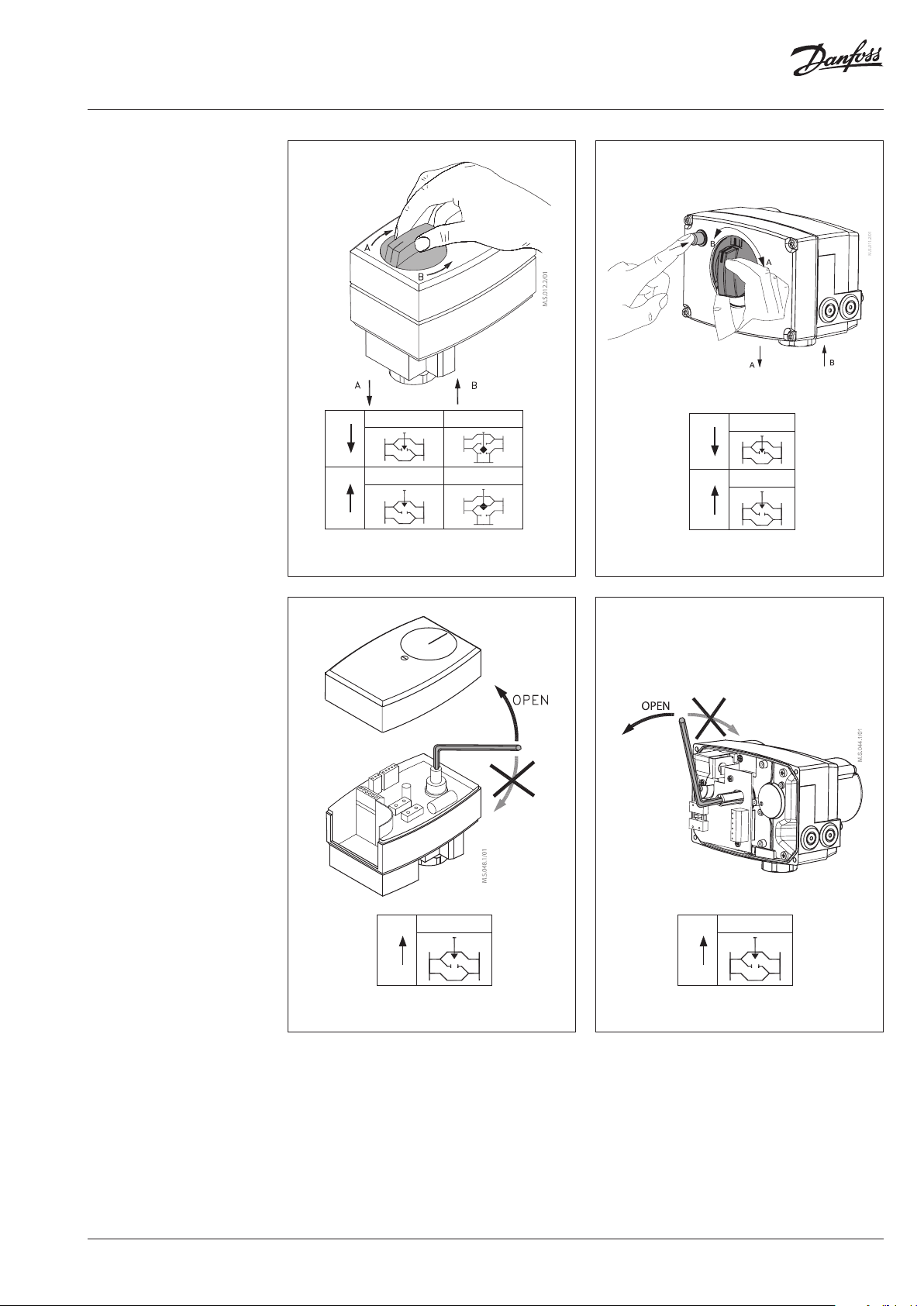

Funcția de siguranță va deschide sau va închide complet vana în caz de întrerupere a alimentării cu energie, în funcție de acțiunea de siguranță aleasă (SD = safety down) Selecția vanei va influența și acțiunea de

siguranță. Unitatea cu funcție de siguranță este montată din fabrică în spatele servomotorului.

Notă: Nu folosiți activarea funcției de siguranță pentr u reglarea ON/OFF (pornit/oprit).

Selectarea acțiunii de siguranță va

Tip de vană

VS SD VM (DN 15 – 50) SD VB (DN 15 – 50) SD AVQM (DN 15 – 50) SD VMV - SD

în conformitate cu DI N EN 14597

Închide portul

A–AB

Deschide portul

A–AB

VS, VM, VB, AVQM

VMV

AMV 13

AMV 23, AMV 33

Fișă tehnică AMV 10/20/30/13/23/33

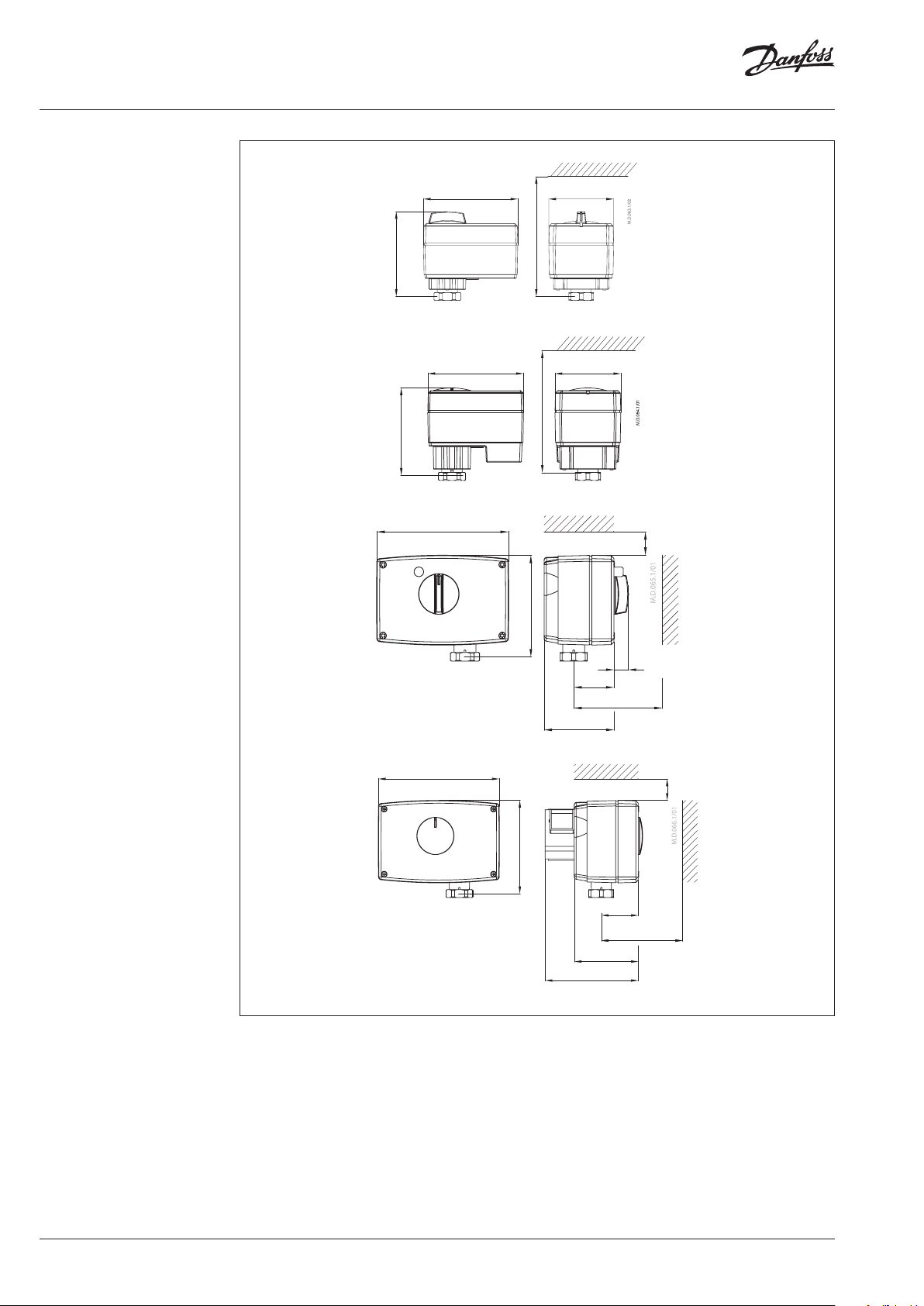

Montarea

AMV 10

AMV 13 AMV 23, AMV 33

Mecanică

Servomotorul trebuie montat cu tija vanei fie înpoziție orizontală, fie orientată în sus.

Servomotorul este fixat de corpul vanei cu ajutorul unui inel de prindere care nu necesită scule pentru montaj. Inelul trebuie strâns la mână.

Scoaterea din uz Înainte de a fi eliminat, servomotorul trebuie

demontat și componentele acestuia sortate îndiverse grupe de materiale.

AMV 20, AMV 30

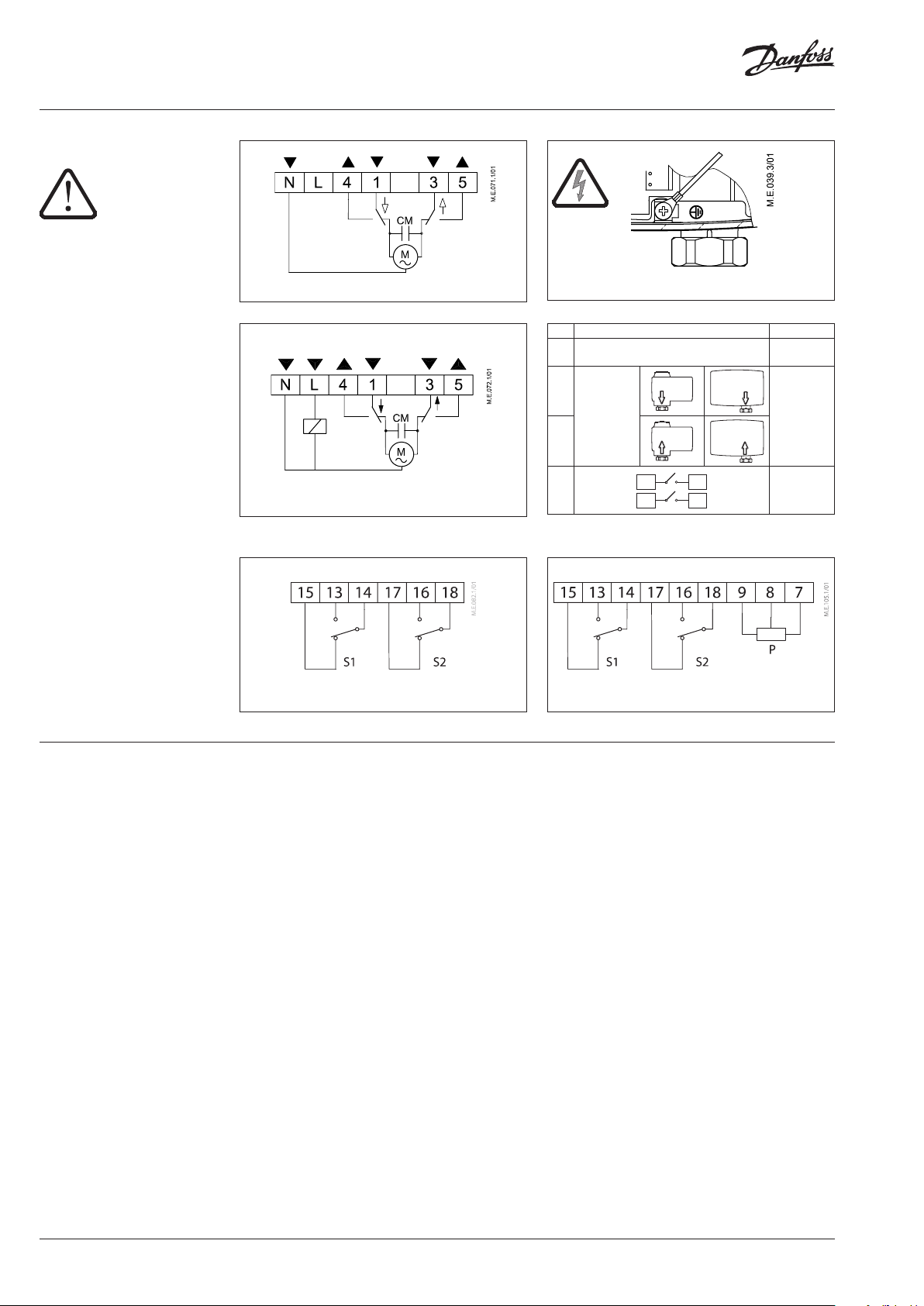

Racordare electrică

Important: Se recomandă ferm finalizarea instalării mecanice înaintea instalării electrice.

Notă: Pentru presetupele M 16×1,5 sunt prevăzute două intrări de cablu. O intrare este furnizată cu o garnitură de cauciuc. Rețineți că, în scopul menținerii gradului de protecție IP, este necesară utilizarea unor presetupe adecvate.
