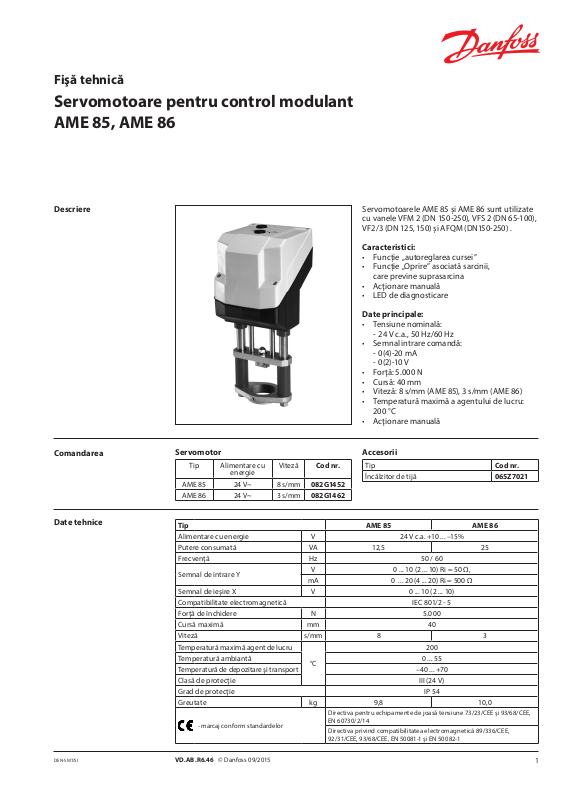

Fişă tehnică
Servomotoare pentru control modulant
AME 85, AME 86
Descriere Servomotoarele AME 85 și AME 86 sunt utilizate
cu vanele VFM 2 (DN 150-250), VFS 2 (DN 65-100),
VF2/3 (DN 125, 150) și AFQM (DN150-250) .
Caracteristici:
• Funcție „autoreglarea cursei”
• Funcție „Oprire” asociată sarcinii,
care previne suprasarcina
• Acţionare manuală
• LED de diagnosticare
Date principale:
• Tensiune nominală:
- 24 V c.a., 50 Hz/60 Hz
• Semnal intrare comandă:
- 0(4)-20 mA
- 0(2)-10 V
• Forţă: 5.000 N
• Cursă: 40 mm
• Viteză: 8 s/mm (AME 85), 3 s/mm (AME 86)
• Temperatură maximă a agentului de lucru:
200 °C
• Acţionare manuală
Comandarea
Date tehnice
Servomotor
Tip Alimentare cu
energie
AME 85 24 V~ 8 s/mm 082G1452
AME 86 24 V~ 3 s/mm 082G1462
Tip AME 85 AME 86
Alimentare cu energie V 24 V c.a. +10 ... –15%
Putere consumată VA 12, 5 25
Frecvenţă Hz 50 / 60
Semnal de intrare Y
Semnal de ieşire X V 0 ... 10 (2 ... 10)
Compatibilitate electromagnetică IEC 801/2 - 5
Forţă de închidere N 5.000
Cursă maximă mm 40
Viteză s/mm 8 3
Temperatură maximă agent de lucru
Temperatură ambiantă 0 ... 55
Temperatură de depozitare şi transport
Clasă de protecţie III (24 V)
Grad de protecţie IP 54
Greutate kg 9,8 10,0
- marcaj conform standardelor
Viteză Cod nr.
V 0 ... 10 (2 ... 10) Ri = 50 Ω,
mA 0 ... 20 (4 ... 20) Ri = 500 Ω
°C
Directiva pentru echipamente de joasă tensiune 73/23/CEE şi 93/68/CEE,
EN 6 0730/2 /14
Directiva privind compatibilitatea electromagnetică 89/336/CEE,
92/31/CEE, 93/68/CEE, EN 50081-1 şi EN 50082-1
Accesorii
Tip Cod nr.
Încălzitor de tijă 065Z7021
200
–40 ... +70
DEN-SMT/SI
VD.AB.R6.46 © Danfoss 09/2015
1
Fişă tehnică Servomotoare pentru reglaj modulant AME 85, AME 86
Montarea
Scoaterea din uz
Înainte de a eliminat, servomotorul trebuie
demontat şi componentele acestuia sortate în
diverse grupe de materiale.
Cerinţe parte mecanică
Servomotorul trebuie montat cu tija vanei e în
poziţie orizontală, e orientată în sus. Utilizaţi
piuliţele crenelate de 57 mm (livrate) pentru a
monta servomotorul pe corpul vanei. În timpul
montării servomotorului, poate utilizat un imbus
de 8 mm pentru strângerea şurubului de xare
din inelul corpului vanei, pentru a opri rotirea vanei.
Lăsaţi spaţiu sucient pentru efectuarea întreţinerii.
Cerinţe pentru partea electrică
Conexiunile electrice pot accesate prin
scoaterea capacului. Sunt asigurate două intrări
pentru cabluri M16 x 1,5. Ambele intrări sunt
prevăzute cu manşoane de cauciuc, utile în cazul
cablurilor exibile. Reţineţi că, în scopul menţinerii
gradului de protecţie IP, este necesară utilizarea
unor presetupe adecvate pentru cabluri.
2
VD.AB.R6.46 © Danfoss 09/2015
DEN-SMT/SI
rgere turbulentă
Fişă tehnică Servomotoare pentru reglaj modulant AME 85, AME 86
Setarea comutatorului DIP
Invers
Secvenţial
În 3 puncte/RL
Curgere liniară
Kvs redus
Resetare
Direct
Proporţional
Cu
Resetare
Kvs integral
Servomotorul prezintă un comutator DIP pentru
selectarea funcţiilor, situat sub capacul detaşabil.
În cazul în care comutatorul SW6 este setat în
poziţia ON (activat), servomotorul va funcţiona
ca servomotor în trei puncte.
Comutatorul oferă următoarele funcţii:
• SW1: U/I - Selector pentru tipul semnalului de
intrare:
Dacă este setat în poziţia OFF (dezactivat), este
selectat semnalul de intrare de tensiune. Dacă
este setat în poziţia ON (activat), este selectat
semnalul de intrare de curent.
• SW2: 0/2 - Selector pentru domeniul
semnalului de intrare:
Dacă este setat în poziţia OFF (dezactivat),
semnalul de intrare se situează în domeniul
2 V ... 10 V (semnal de tensiune) sau 4 mA ... 20 mA
(semnal de curent). Dacă este setat în poziţia
ON (activat), semnalul de intrare se situează în
domeniul 0 V ... 10 V (semnal de tensiune) sau
0 mA ... 20 mA (semnal de curent).
• SW3: D/I - Selector pentru acţionare directă
sau inversă:
Dacă este setat în poziţia OFF (dezactivat),
servomotorul acţionează direct (tija este coborâtă
când tensiunea creşte). Dacă este setat în poziţia
ON (activat), servomotorul acţionează invers (tija
este ridicată când tensiunea creşte).
• SW4: —/Seq - Selector pentru mod de
funcţionare normal sau secvenţial:
Dacă este setat în poziţia OFF (dezactivat),
servomotorul funcţionează în domeniul 0(2)...10 V
sau 0(4)...20 mA. Dacă este setat în poziţia ON
(activat), servomotorul funcţionează în domeniul
secvenţial 0(2)...5(6) V sau 0(4)...10(12) mA sau
5(6)...10 V sau 10(12)...20 mA.
• SW5: 0...5 V/5...10 V - Domeniul semnalului de
intrare în modul de funcţionare secvenţial:
Dacă este setat în poziţia OFF (dezactivat),
servomotorul funcţionează în domeniul secvenţial
0(2)...5(6) V sau 0(4)...10(12) mA. Dacă este setat în
poziţia ON (activat), servomotorul funcţionează
în domeniul secvenţial 5(6)...10 V sau 10(12)...20 mA.
• SW6: Prop./3 pct - Selector pentru alegerea
tipului de comandă modulant sau în trei puncte:
Dacă este setat în poziţia OFF (dezactivat),
servomotorul funcţionează normal, conform
semnalului de comandă. Dacă este setat în
poziţia ON (activat), servomotorul funcţionează
ca servomotor în trei puncte.
• SW7: LOG/LIN – Selector pentru alegerea
caracteristicii de curgere a vanei, logaritmică
sau liniară1:
Dacă este setat în poziţia OFF (dezactivat),
caracteristica de curgere a vanei este logaritmică.
Dacă este setat în poziţia ON (activat), caracteristica
de curgere a vanei este liniară.
• SW8: KVS integral/ redus- Selector pentru
alegerea unui debit redus prin vană1:
Dacă este setat în poziţia OFF (dezactivat),
debitul prin vană nu este redus. Dacă este setat
în poziţia ON (activat), debitul prin vană este redus
cu jumătate din valorile standard de incrementare
KVS (exemplu: vană cu KVS 16 și SW8 setat la ON
(activat) – debitul maxim prin vană este KVS13
(la mijloc între valorile standard KVS 16 și KVS 10).
1
NOTĂ: Trebuie utilizat numai în com binaţie cu vanele cu
caracteristică d e curgere logaritmică.
• SW9: Resetare:
Modicarea poziţiei acestui comutator va determina
pornirea unui ciclu de autoreglare a cursei
servomotorului.
DEN-SMT/SI
VD.AB.R6.46 © Danfoss 09/2015
3
Fişă tehnică Servomotoare pentru reglaj modulant AME 85, AME 86
Cablarea
Numai 24 V c.a .
Lungimea cablului
electric de alimentare
0 - 50 m 0,75 mm
> 50 m 1,5 mm
Secţiunea recomandată
a cablului electric
2
2
Caracteristica de autoreglare automată a cursei
La prima conectare la sursa de alimentare,
servomotorul îşi va regla automat cursa în funcţie
de cursa vanei. Ulterior, funcţia de autoreglare a
cursei poate reiniţializată, prin modicarea
poziţiei comutatorului SW9.
DIP 6 = OPRIT
SN 0 V Neutru
SP 24 V c.a.
LED de diagnosticare
LED-ul roşu de diagnosticare este situat pe placa
circuitelor imprimate aată sub capac. Acesta
furnizează indicaţii asupra a trei stări de funcţionare:
• Funcţionare normală (aprins permanent),
• Autoreglare a cursei (aprindere intermitentă,
la interval de o secundă),
• Eroare (aprindere intermitentă, de 3 ori pe
secundă - solicitaţi asistenţă tehnică).
Alimentare cu
energie
Y
1
24 V
c.a.
3
X 0(2)-10 V Ieşire
0(2)-10 V c.a.
0(4) -20 mA
Intrare
Intrare
Regulator cu ieşire pe releu
Regulator cu ieşire pe triac
DIP 6 = PORNIT
DIP 6 = PORNIT
SN
SP
1
24 V c.a. Intrare
3
X 0(2)-10 V c.c. Ieşire
SN 24 V
SP 0 V Neutru
1
0 V
24 V c.a.
Neutru
Alimentare cu
energie
Alimentare cu
energie
24 V c.a. Intrare
3
4
VD.AB.R6.46 © Danfoss 09/2015
DEN-SMT/SI
Fişă tehnică Servomotoare pentru reglaj modulant AME 85, AME 86
Punerea în funcţiune Punerea în funcţiune / Funcţia de testare
Realizaţi complet montarea mecanică şi electrică
şi efectuaţi următoarele vericări şi teste necesare:
• Izolaţi agentul de lucru (de exemplu,
Servomotorul poate acţionat în poziţia complet
deschis sau complet închis (în funcţie de tipul de
vană), prin conectarea SN la bornele 1 sau 3.
autoreglarea automată a cursei în cazul în care
agentul de lucru este aburul, poate crea situaţii
periculoase, fără o izolare mecanică adecvată).
• Alimentaţi cu tensiune. Reţineţi că
servomotorul va efectua în acest moment
funcţia de autoreglare a cursei.
• Aplicaţi semnalul de comandă adecvat şi
vericaţi dacă direcţia tijei corespunde aplicaţiei
• Asiguraţi-vă că servomotorul asigură antrenarea
vanei pe întreaga cursă a acesteia, prin aplicarea
.
semnalului de comandă adecvat. Această
acţiune va determina lungimea cursei vanei.
Supracontrolul manual
Punerea în funcţiune a unităţii este acum completă
(1) Scoateţi manşoanele (2) Apăsați (3) Rotiți
.
Supracontrolul manual se realizează prin rotirea
cheii imbus de 8 mm în poziţia necesară (nu este
inclusă în furnitură). Respectaţi simbolul ce indică
sensul de rotaţie.
• Deconectaţi alimentarea cu tensiune
• Scoateţi manşoanele şi apăsaţi butonul
• Reglaţi poziţia vanei cu ajutorul imbusului de
8 mm
• Setaţi vana în poziţia închis
• Reconectaţi alimentarea cu tensiune
Notă:
Servomotorul va readuce vana în poziţia
solicitată de semnalul Y.
DEN-SMT/SI
VD.AB.R6.46 © Danfoss 09/2015
5
Fişă tehnică Servomotoare pentru reglaj modulant AME 85, AME 86
Dimensiuni
6
VD.AB.R6.46 © Danfoss 09/2015
DEN-SMT/SI
Fişă tehnică Servomotoare pentru reglaj modulant AME 85, AME 86
Combinaţii servomotor-vană
AME 85/86 + VFS 2 (DN 65 - 100)
AME 85/86 + VF 3 (DN 125 - 150)
AME 85/86 + VFM 2 (DN 150-250)AME 85/86 + VF 2 (DN 125 - 150)
DEN-SMT/SI
VD.AB.R6.46 © Danfoss 09/2015
AME 85/86 + AFQM (DN 150 - 250)
7
Fişă tehnică Servomotoare pentru reglaj modulant AME 85, AME 86
8
VD.AB.R6.46 Produced by Danfoss A/S © 09/2015
