Danfoss AME 85, AME 86 Data sheet [lv]

Datu lapa

Modulējamas vadības izpildmehānismi
AME 85, AME 86

Apraksts

Pasūtīšana

Izpildmehānisms

Tips Pieslēgšana

strāvai

AME 85 24V~ 8s/mm 082G1452
AME 86 24V~ 3s/mm 082G1462

Ātrums Kod a nr.

Izpildmehānismi AME 85 un AME 86 tiek izmantoti
ar VFM 2 (DN 150-250), VFS 2 (DN 65-100),

VF2/3 (DN 125, 150) un AFQM (DN150-250) vārsti.

Līdzekļi

• Funkcija “Virzuļa pašdarbība”

• Slodze, kas saistīta ar funkciju “Izslēgšana“,
kas novērš pārslodzi

• Rokas vadība

• Diagnostikas LED diode

Galvenie dati:

• Nominālais spriegums:

- 24 V maiņstrāva, 50 Hz/60 Hz

• Vadības ievada signāls:

- 0(4)-20 mA

- 0(2)-10 V

• Spēks: 5000 N

• Virzuļa gājiens: 40 mm

• Ātrums: 8 s/mm (AME 85), 3 s/mm (AME 86)

• Maks. plūsmas temperatūra: 200 °C

• Rokas vadība

Piederumi

Tips Kod a nr.
Kāta sildītājs 065Z7021

Tehniskie dati

© Danfoss | 2020.04 VD.AB.R6.25 | 1

Tips AME 85 AME 86

Pieslēgšana strāvai V 24 maiņstrāva no +10 līdz -15%
Enerģijas patēriņš VA 12, 5 25
Frekvence Hz 50/60

Vadības ievade Y

Izejas signāls X V No 0 līdz 10 (no 2 līdz 10)
EMS IEC 801/2-5
Slēgšanas spēks N 5000
Maksimālais virzuļa gājiens mm 40
Ātrums s/mm 8 3
Maksimālā šķidruma temperatūra
Apkārtējās vides temperatūra no 0 līdz 55
Glabāšanas un transportēšanas temperatūra no –40 līdz +70
Aizsardzības klase
Apvalka ūdens izturības pakāpe IP54
Svars kg 9,8 10,0

- marķējums atbilstoši standartiem

V No 0 līdz 10 (no 2 līdz 10) Ri = 50 Ω,

mA No 0 līdz 20 (no 4 līdz 20) Ri = 500 Ω

200

°C

III (24V)

Zemsprieguma direk tīva 73/23/EEK un 93/68/EEK, EN 60730/2/14
EMS direktīva 89/336/EEK, 92/31/EEK, 93/68/EEK, EN 50081-1

un EN 50082-1

Datu lapa Modulējamas vadības izpildmehānismi AME 85, AME 86

Uzstādīšana

Utilizācija

Mehāniskā

Izpildmehānisms ir jāuzstāda ar vārsta
mehānismu vai nu horizontālā stāvoklī, vai
arī pagriežot augšup. Lai izpildmehānismu
piemontētu vārstam, izmantojiet 57mm
vainaguzgriezni (komplektācijā). Kamēr
izpildmehānisms tiek montēts, varat izmantot
8mm sešstūru atslēgu, lai pievilktu skrūvi vārsta
korpusa gredzenā, lai neļautu vārstam griezties.

Atstājiet nepieciešamo atstarpi, lai varētu
veikt remontu.

Elektriskā

Elektriskajiem savienojumiem var piekļūt,
noņemot vāciņu. Tiek nodrošinātas divas M16x1,5
kabeļu ieejas. Abām ieejām ir gumijas blīves,
lai tās varētu izmantot ar lokaniem kabeļiem.
Ņemiet vērā: lai uzturētu korpusa IP nominālos
parametrus, jālieto atbilstoši kabeļu blīvslēgi.

Izpildmehānisms ir jāizjauc un tā elementi pirms
pārstrādes jāsakārto dažādās materiālu grupās.

2 | VD.AB.R6.25 © Danfoss | 2020.04

Datu lapa Modulējamas vadības izpildmehānismi AME 85, AME 86

100% Kvs

Atiestatīšana

LOG. plūsma

Proporcionāli

DIP slēdža uzstādīšana

Secīgi

3punktu/RL

Pretēji

Tiešs

Atiestatīšana

Sam. Kvs

LIN. plūsma

Izpildmehānisma funkciju izvēles DIP slēdzis
atrodas zem noņemamā vāciņa. Sevišķi, ja
funkcija SW6 ir iestatīta pozīcijā ON (Ieslēgta),
izpildmehānisms darbosies kā 3punktu
izpildmehānisms.
Slēdzis nodrošina šādas funkcijas:

• SW1: U/I— ievada signāla veida pārslēgs:

Ja tas ir iestatīts pozīcijā OFF (Izslēgts), tiek
atlasīta sprieguma ievade. Ja tas ir iestatīts
pozīcijā OFF (Izslēgts), tiek atlasīta sprieguma
ievade.

• SW2: 0/2— ievada signāla intervāla pārslēgs:

Ja tas ir iestatīts pozīcijā OFF (Izslēgts), ievada
signāls ir intervālā no 2V līdz 10V (sprieguma
ievade) vai no 4mA līdz 20mA (strāvas ievade).
Ja tas ir iestatīts pozīcijā ON (Ieslēgts), ievada
signāls ir intervālā no 0V līdz 10V (sprieguma
ievade) vai no 0mA līdz 20mA (strāvas ievade).

• SW3: D/I— tiešās vai pretējās
darbības pārslēgs:

Ja tas ir iestatīts pozīcijā OFF (Izslēgts),
izpildmehānisms darbojas tieši (spriegumam
pieaugot, mehānisms nolaižas). Ja
izpildmehānisms ir iestatīts pozīcijā ON (Ieslēgts),
tas darbojas pretēji (spriegumam pieaugot,
mehānisms paceļas).

• SW4: —/Seq—parastā vai secīgā
režīma selektors:

Ja tas ir iestatīts pozīcijā OFF (Izslēgts),
izpildmehānisms darbojas intervālā 0(2)–10V
vai 0(4)–20mA. Ja tas ir iestatīts pozīcijā ON
(Ieslēgts), izpildmehānisms darbojas secīgā
intervālā; 0(2)–5(6)V vai (0(4)–10(12)mA)
vai (5(6)–10V) vai (10(12)–20mA).

“ON”

“ON”

• SW5: 0–5V/5–10V—ievada signāla

intervāls secīgā režīmā:

Ja iestatīts pozīcijā OFF (Izslēgts),
izpildmehānisms darbojas secīgā intervālā 0(2)–
5(6)V vai 0(4)–10(12)mA. Ja iestatīts pozīcijā
OFF (Izslēgts), izpildmehānisms darbojas secīgā
intervālā; 5(6)–10V vai 10(12)–20mA.

• SW6: Prop./3-pnt—modulēšanas vai

3punktu režīma selektors:

Ja tas ir iestatīts pozīcijā OFF (Izslēgts),
izpildmehānisms darbojas kā parasti atbilstoši
kontrolsignālam. Ja tas ir iestatīts pozīcijā ON
(Ieslēgts), izpildmehānisms darbojas kā 3punktu
izpildmehānisms.

• SW7: LOG/LIN— vienādas procentuālās

attiecības vai lineāra plūsmas vārsta pārslēgs1:

Ja tas ir iestatīts pozīcijā OFF (Izslēgts), vārsta
plūsma ir ar vienādu procentuālo attiecību. Ja tas
ir iestatīts pozīcijā ON (Ieslēgts), plūsma vārstā ir
lineāra atbilstoši kontrolsignālam.

• SW8: 100% KVS/samazināts KVS — plūsmas

samazināšana caur vārsta pārslēgu1:

Ja tas ir iestatīts pozīcijā OFF (Izslēgts), plūsma
caur vārstu netiek samazināta. a tas ir iestatīts
pozīcijā ON (Ieslēgts), plūsma caur vārstu tiek
samazināta par pusi no soļa standarta KVS
lielumiem (piemērs: vārsts ar KVS 16 un SW8
iestatītu uz ON (Ieslēgts) — maksimālā plūsma
caur vārstu ir KVS13 (vidus pozīcija starp standarta
KVS 16 un KVS 10).

1

PIEZĪME. Izmantošanai tikai kombinācijā ar vārstiem ar

vienādas procentuālās attiecības raksturlīkni.

• SW9: Reset (Atiestatīšana).

Mainot šo slēdža pozīciju, izpildmehānisms
izpildīs virzuļa pašdarbības ciklu.

VD.AB.R6.25 | 3© Danfoss | 2020.04

Datu lapa Modulējamas vadības izpildmehānismi AME 85, AME 86

Elektroinstalācija

Tikai 24V
maiņstrāva.

Elektroinstalācijas
garums

0–50m 0,75 mm
> 50 m 1,5 mm

Ieteicamais
elektroinstalācijas laukums

2

2

Automātiskā virzuļa pašdarbības funkcija

Pieslēdzot strāvu, izpildmehānisms automātiski
tiks noregulēts vārsta gājiena garumam. Pēc tam
virzuļa pašdarbības funkciju var izraisīt atkārtoti,
mainot slēdža pozīciju uz SW9.

DIP 6 = izslēgts

Diagnostikas LED diode

Sarkanā diagnostikas LED diode atrodas uz
drukātās shēmas plates zem vāciņa. Tā darbojas
kā trīs darbības stāvokļu indikators:

• Izpildmehānisms ir kārtībā (pastāvīgi pozīcijā
ON (Ieslēgts)),

• Virzuļa pašdarbība (mirgo reizi sekundē),

• Kļūda (mirgo 3reizes sekundē}— meklējiet
tehnisko palīdzību).

SN 0V Neitrāls

SP 24VAC Pieslēgšana strāvai

Y 0(2)-10 V maiņstrāva

0(4)–20mA

1

24VAC Ievade

3

X 0( 2)-10 V Izeja

Ievade

Kontrolieris ar releja izeju

Kontrolieris ar tiristoru izeju

DIP 6 = ieslēgts

DIP 6 = ieslēgts

SN

SP

1

24VAC Ievade

3

X 0(2)-10 V līdzstr āva Izeja

SN 24V Pieslēgšana strāvai

SP 0V Neitrāls

1

0V

24V maiņstrāva

Neitrāls

Pieslēgšana strāvai

24VAC Ievade

3

4 | VD.AB.R6.25 © Danfoss | 2020.04

Datu lapa Modulējamas vadības izpildmehānismi AME 85, AME 86

Pārbaude Pārbaudes/testēšanas funkcija

Pabeidziet mehānisko un elektrisko uzstādīšanu
un veiciet nepieciešamās pārbaudes un testus:

Izpildmehānismu var darbināt pilnībā atvērtā
vai aizvērtā pozīcijā (atkarībā no vārsta tipa),

• Izolējiet vadības plūsmu. (piemēram, virzuļa

SN pieslēdzot pie 1. vai 3. termināļa.
pašdarbība tvaika mehānismā bez piemērotas
mehāniskās izolācijas var būt bīstama.)

• Pieslēdziet strāvu. Ņemiet vērā, ka
izpildmehānisms tagad veiks virzuļa
pašdarbības funkciju.

• Izmantojiet atbilstošo kontrolsignālu un
pārbaudiet, vai vārsta mehānisma virziens ir
piemērots izmantošanai.

• Izmantojot atbilstošo kontrolsignālu,
pārliecinieties, vai izpildmehānisms vārsta
virzuli darbina pilnībā. Šī darbība iestatīs
vārsta gājiena garumu.

Iekārta tagad ir pilnībā nodota ekspluatācijā.

Instrukcijas neievērošana

(1)Noņemiet blīves (2)Piespiediet (3)Pagrieziet

Instrukcijas neievērošana tiek aktivizēta,
pagriežot 8mm sešstūru atslēgu (nav
komplektācijā) nepieciešamajā pozīcijā.
Ievērojiet pagriešanas simbola virzienu.

• Atvienojiet strāvu

• Noņemiet blīves un nospiediet pogu

• Regulējiet vārstu, izmantojot 8 mm sešstūru
atslēgu

• Iestatiet vārstu aizvērtā pozīcijā

• Atjaunojiet strāvas padevi

Piezīme.

Izpildmehānisms atjaunos pozīciju, ko pieprasa
Y signāls.

VD.AB.R6.25 | 5© Danfoss | 2020.04

Datu lapa Modulējamas vadības izpildmehānismi AME 85, AME 86

Izmēri

min. 530

Maks. 85

6 | VD.AB.R6.25 © Danfoss | 2020.04

Datu lapa Modulējamas vadības izpildmehānismi AME 85, AME 86

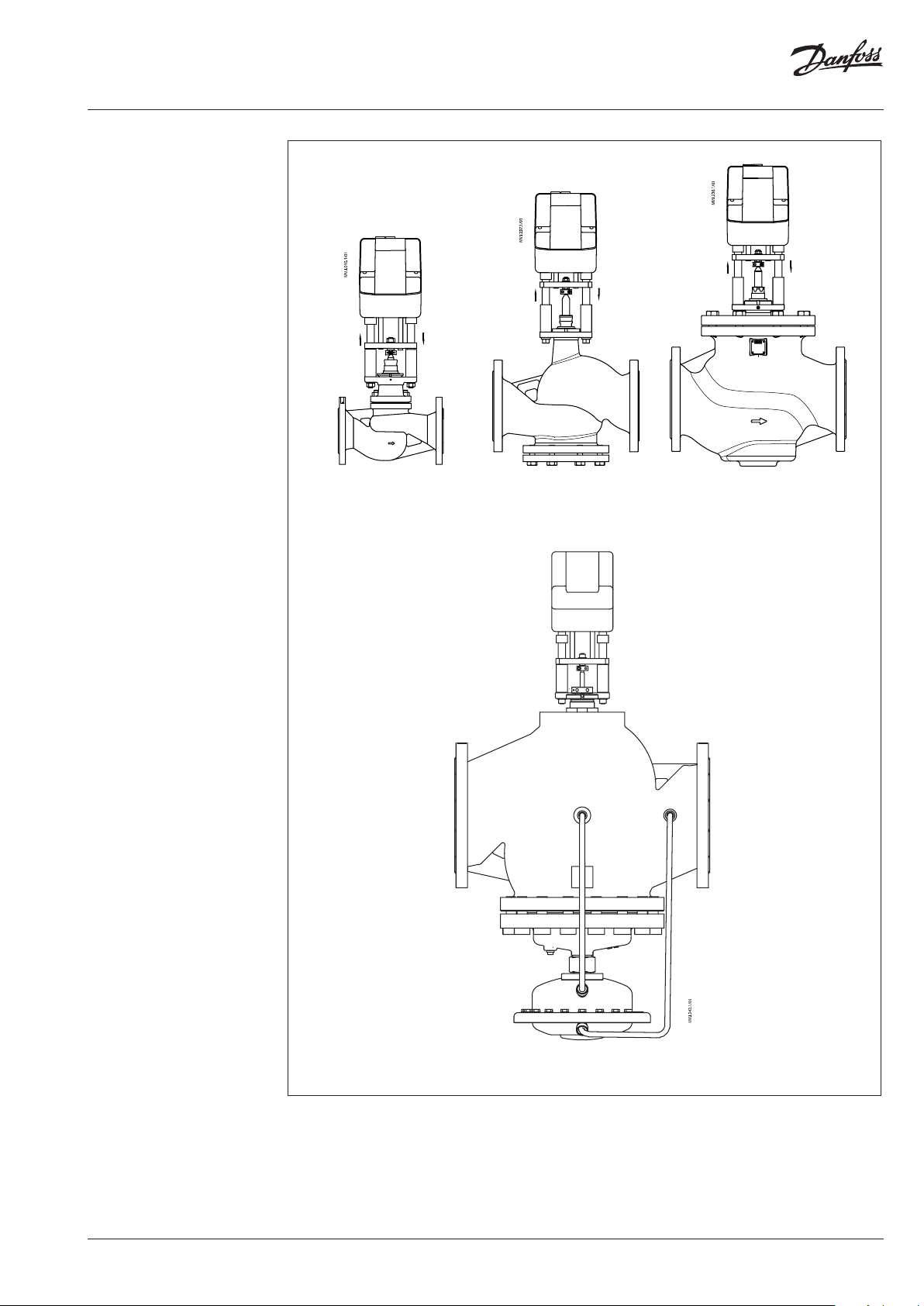

Izpildmehānisma un
vārsta kombinācijas

AME 85/86 + VFS 2 (DN 65–100)

AME 85/86 + VF 3 (DN 125–150)

AME 85/86 + VFM 2 (DN 150–250)AME 85/86 + VF 2 (DN 125–150)

AME 85/86 + AFQM (DN 150–250)

VD.AB.R6.25 | 7© Danfoss | 2020.04

Datu lapa Modulējamas vadības izpildmehānismi AME 85, AME 86
