Danfoss AME 685 Data sheet [pl]

Arkusz informacyjny

Siłownik do sterowania analogowego
i sterowania sygnałem 3-punktowym

AME 685 — bez funkcji bezpieczeństwa

Opis

Siłownik jest przeznaczony do sterowania
zaworami w odpowiedzi na sygnał sterujący
regulatora zapotrzebowanie w układach
ciepłowniczych/chłodzenia oraz instalacjach
ogrzewania, wentylacji i klimatyzacji.

Siłownikiem AME 685 mogą sterować
regulatory elektroniczne z sygnałem
sterującym analogowym lub 3-punktowym.

Siłownik może współpracować z:
zaworem typu VF 3 (DN 200-300).

Cechy:

•

Sterowanie ręczne mechaniczne i/lub
elektryczne

• Wskazanie położenia, sygnalizacja diodą LED

• Ustawiana prędkość 2,7 s/mm lub 6 s/mm

• Automatyczne dostosowanie skoku do
krańcowych położeń zaworu w celu skrócenia
czasu uruchamiania (samodostrajanie skoku)

• Zintegrowany przełącznik pomocniczy

• Optymalizacja charakterystyki

• Regulowane ograniczenie skoku

• Funkcja przeciwoscylacyjna

• Impulsowy lub ciągły sygnał wyjściowy (4 i 5)

• Napięciowy lub prądowy sygnał wyjściowy X

• Zewnętrzny przycisk RESET (zerowanie)

• Automatyczne wykrywanie sygnału Y

• Wybór sterowania 3-punktowego lub
analogowego

• Izolacja galwaniczna na zacisku Y,
X i wyjściowych (4 i 5)

• Zabezpieczenie termiczne i przeciążeniowe

• Precyzyjne sterowanie i szybka reakcja
wtrybie 3-punktowym (0,01 s)

Dane podstawowe:

• Zasilanie (prąd zmienny lub prąd stały):

- 24 V, 50 Hz/60 Hz

- 230 V, 50 Hz/60 Hz

• Wejściowy sygnał sterujący: analogowy lub
3-punktowy

• Siła: 5000 N

• Skok: 80 mm

• Prędkość (ustawiana): 2,7 lub 6 s/mm

• Maks. temperatura czynnika: 200°C

Zamawianie

© Danfoss | 2016.07

Siłownik

Rysunek

Typ

AME 685

Zasilanie

(V)

24 082G3500

230 082G3501

Nr kat.

Akcesoria — podgrzewacz trzpienia

Typ DN Nr kat.

Podgrzewacz trzpienia do
zaworu VF3

200-300 065Z7021

VD.IR.P2.49 | 1

Arkusz informacyjny AME 685

Dane techniczne

Przed rozpoczęciem
podłączania sprawdzić
zasilanie energią
elektryczną i pobór mocy!

Zasilanie V 24 lub 230; +10 … 15%; AC lub DC

Zużycie energii VA

Sygnał mA 10

Częstotliwość Hz 50/60

V 0–10 (2–10) [Ri = 100 k]

Wejściowy s ygnał sterujący Y

Wyjściow y sygnał sterujący X

Siła zamykająca N 5000

Maks. skok mm 80

Prędkość (ustawiana) s/mm 2,7 lub 6

Maks. temperatura czynnika

Temperatura otoczenia 0 … + 55
Temperatura transportu i

magazynowania
Wilgotność 5–95%

Klasa ochrony II

Stopień ochrony obudowy IP 54

Masa kg 7,5

Obsługa ręczna Elektryczna i mechaniczna

Zachowanie przy zaniku zasilania Trzpień pozostaje w ostatniej pozycji

— oznaczenie zgodnie z normami

mA 0–20 (4–20) [Ri = 500 ]

3-punktowy (automatyczne wykrywanie przewodów)

V 0–10 (2–10) [Ri = 2 k]

mA 0–20 (4–20) [Ri = 550 ]

°C

-40 … +70 (przechowywanie przez 3 dni)

Dyrektywa niskonapięciowa 2006/95/EWG

Dyrektywa kompatybilności elektromagnetycznej 2004/108/EWG

35 (24 V)

50 (230 V)

200

Utylizacja Przed przystąpieniem do rozłożenia na części

Przed utylizacją siłownik należy rozłożyć na
części i posortować na różne grupy materiałowe.

skontaktować się z działem pomocy technicznej firmy
Danfoss, aby uzyskać instrukcje rozkładania na części.

Uruchamianie

Po zakończeniu montażu mechanicznego
i elektrycznego (patrz instrukcje) wykonać
niezbędne kontrole i testy:

- Włączyć zasilanie.

- Ustawić odpowiedni sygnał sterujący
isprawdzić, czy kierunek ruchu trzpienia
zaworu jest zgodny z założonym.

Urządzenie jest teraz sprawdzone i gotowe do pracy.

Konstrukcja

1. Pokrętło sterowania
ręcznego

2. Przyciski funkcyjne

3. Pokrywa serwisowa

4. Wyjmowany wspornik
dławików kablowych

5. Pierścień wskazujący
położenie krańcowe

6. Łącznik trzpienia

7. Łącznik zaworu (jarzmo)

①

②

③

④

⑤

2 | © Danfoss | 2016.07

⑥

⑦

VD.IR.P2.49

Arkusz informacyjny AME 685

Montaż

Podłączenia elektryczne

Nie dotykać nic zego na płytce
drukowanej! Nie zdejmować
pokry wy serwisowej przed
całkowitym odłączeniem zasilania
elektrycznego.

Maks. dopuszczalna wartość
prądu wyjściowego na zaciskach
4 i 5 wynosi 4 A.
Moc min. w ynosi 3 W.

Zalecany przekrój poprzeczny
przewodów wynosi 1,5 mm2.

Mechaniczny

Sprawdzić dozwolone położenia montażowe
zaworu isiłownika. Siłownik można montować
wnastępujących położeniach (patrz poniżej).

Podłączenia AME 685 dla sterowania analogowego

Uwaga: Patrz dane obciążenia sygnału przy stałym zasilaniu.

RE GULAT OR

24 V

230 V

AME 685

DIP 6 WYŁ. (1a, 1b)
DIP 6 WŁ. (2a, 2b)

Do przymocowania siłownika do korpusu zaworu użyć
odpowiedniego klucza NH10 (nie znajduje się
wwyposażeniu). Wokół siłownika należy zostawić wolną
przestrzeń w celu swobodnego dostępu podczas prac
serwisowych. Do połączenia trzpieni zaworu i siłownika
użyć klucza płaskiego 20 mm oraz klucza imbusowego
5 mm (nie znajduje się ww yposażeniu).

Siłownik jest wyposażony w pierścienie wskazujące
położenie, które przed wykonaniem podłączenia
zasilania elektrycznego powinny zostać zsunięte do
siebie; po zakończeniu samodostrajania skoku będą
one wskazywać krańcowe pozycje trzpienia.

Podłączenie elektryczne

Aby uzyskać dostęp do przyłączy elektrycznych, należy
zdjąć pokrywę serwisową.

W wyjmowanym wsporniku dławików kablowych
znajdują się cztery przepusty kablowe na dławiki
kablowe M16×1,5 lub M20×1,5. Uwaga: Aby zachować
stopień ochrony IP obudowy, należy zamontować
odpowiednie dławiki kablowe.

SN 0 V Neutralny
SP 24, 230 V AC /DC Zasilanie

4

4, 5 SP (AC)

1

SP

3

GND

0 V Neutralny
0(2 )–10 V

Y

0(4) –20 mA
0(2 )–10 V

X

0(4) –20 mA

SP

5

Wyjście SP

- maks. 4 A

- min. 3 W

Wejście

Wejście

Wyjście

VD.IR.P2.49

Połączenia elektryczne AME 685 dla sterowania sygnałem 3-punktowym

Uwaga: Patrz zużycie energii

RE GULAT OR

24 V

230 V

AME 685

SN 0 V Neutralny
1,3 24, 230 V AC/ DC Zasilanie

4, 5 SP (AC)

1

SP

3

1
3

4
5

© Danfoss | 2016.07 | 3

Wyjście SP

- maks. 4 A

- min. 3 W

Wejście

Arkusz informacyjny AME 685

Tryby pracy siłownika

Diodowy wskaźnik trybu pracy

Na pokrywie siłownika znajdują się trójkolorowe
(zielony/żółty/czerwony), diodowe wskaźniki funkcji.
Sygnalizuje on różne tryby pracy.

Przycisk RESET

Siłownik jest wyposażony w zewnętrzny przycisk
RESET w górnej pokrywie, obok wskaźników
diodowych. Przy pomocy tego przycisku można
przejść do lub wyjść z trybu gotowości (nacisnąć
raz) albo trybu samoczynnego dostrajania skoku
(nacisnąć i przytrzymać przez 5 sekund). Poniżej
szczegółowe informacje o trybach.

Tryby pracy

• Tryb samodostrajania skoku

Tryb samodostrajania skoku jest uruchamiany

automatycznie podczas pierwszego podłączenia
siłownika do zasilania. Aby rozpocząć procedurę
samodostrajania skoku, nacisnąć i przytrzymać
przycisk RESET przez 5 sekund, aż zacznie
migać zielona dioda. Pozycje krańcowe
zaworu są automatycznie ustawiane, siłownik
przechodzi do trybu ustalonego i zaczyna
reagować na sygnał sterujący.

• Tryb stanu gotowości

Aby przejść do trybu gotowości, przez 1 sek.

naciskać przycisk RESET. Siłownik zatrzymuje się

w bieżącym położeniu i przestaje odpowiadać
na wszelkie sygnały sterujące. Czerwona dioda
świeci światłem stałym. Można sterować ręcznie
siłownikiem za pomocą dźwigni mechanicznej
lub przycisków sterujących. Ten tryb może
być bardzo użyteczny podczas uruchamiania
innych urządzeń lub podczas wykonywania
prac serwisowych. W tym trybie można również
ustawiać pozycje dodatkowych przełączników.
Aby wyjść z trybu gotowości, nacisnąć ponownie
przycisk RESET.

• Tryb ustalania położenia
Siłownik działa automatycznie. Trzpień wysuwa
się i wsuwa zgodnie z sygnałem sterującym.
Po ustaleniu położenia siłownik przechodzi
do trybu ustalonego. Jeśli z jakiegoś powodu
zostałby jednocześnie doprowadzony sygnał
3-punktowy (zaciski 1 i 3) i sygnał Y, sygnał
3-punktowy byłby sygnałem dominującym.

• Tryb ustalony
Siłownik działa bez błędów.

• Tryb błędu
Temperatura pracy jest zbyt wysoka —
sprawdzić temperaturę otoczenia.

Skok jest zbyt krótki — sprawdzić połączenie

zzaworem i działanie zaworu i/lub sprawdzić,
czy zawór nie jest zablokowany.

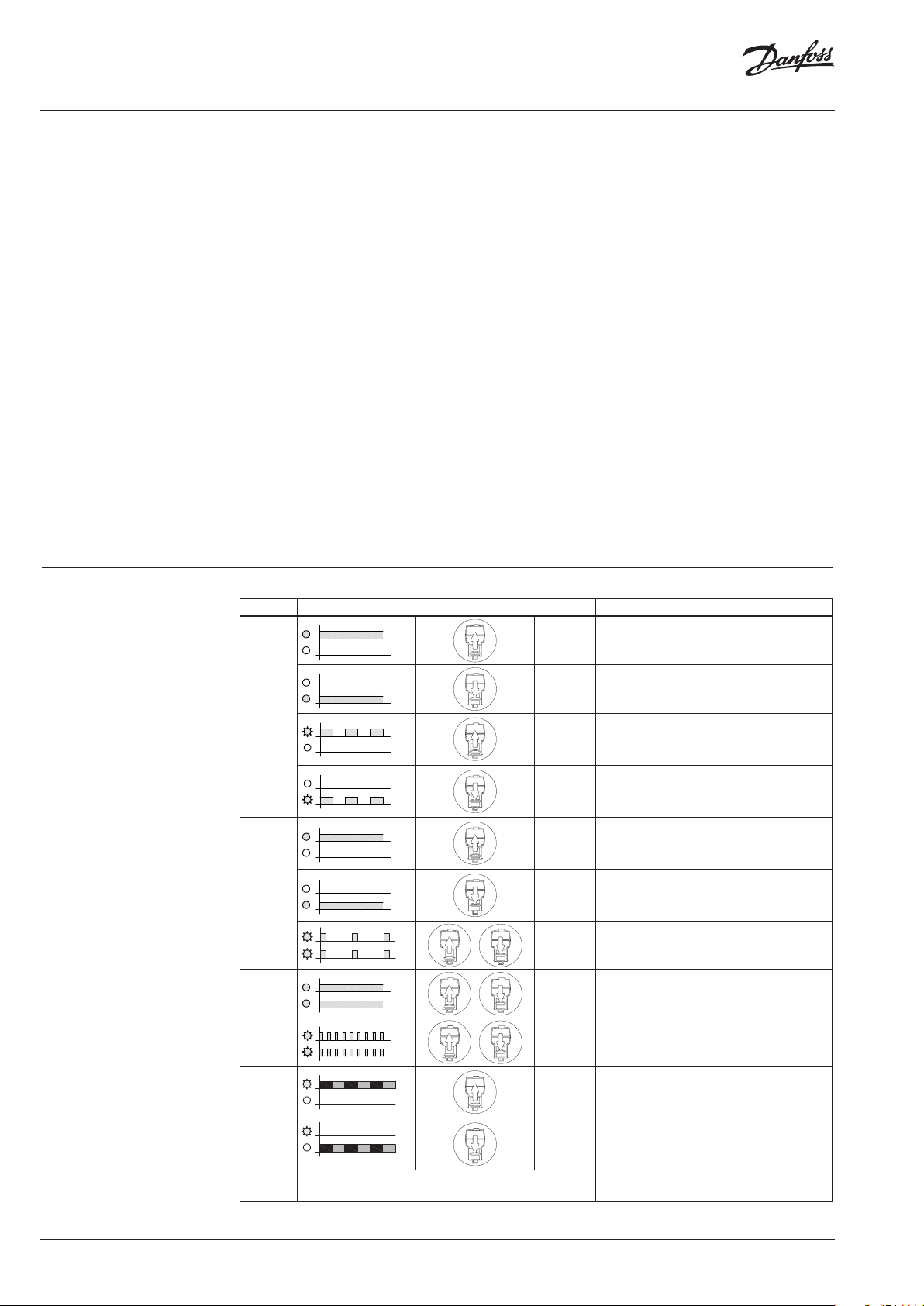

Sygnalizacja
diodami LED

Dioda LED Typ wskazania Tryb pracy

Świeci

Zielona

Żółta

Czerwona

Czerwona/
żółta

światłe m

stałym

Świeci

światłe m

stałym

(cykl 1 s)

(cykl 1 s)

Świeci

światłe m

stałym

Świeci

światłe m

stałym

Świeci

światłe m

stałym

(cykl 1 s)

(cykl 1 s)

Tryb ustal ania położeni a — siłownik wsuwa tr zpień

Tryb ustal ania położeni a — siłownik wysu wa trzpień

Miga

Tryb samodostrajania skoku — siłownik wsuwa trzpień

Miga

Tryb samodostrajania skoku — siłownik wysuwa trzpień

Tryb ustal ony — siłownik osią gnął górne poł ożenie
graniczne (trzpień wsunięty)

Tryb ustal ony — siłownik osią gnął dolne poło żenie
granic zne (trzpień w ysunięty)

Tryb ustal ony — pojedync ze mignięcie, gd y na Y jest

Miga

podawany s ygnał, i podwój ne mignięcia, gd y na Y nie
ma sygnału

Tryb gotowości

Miga Try b błę du

Miga

Ustawić o graniczenie s koku (trzpień wsun ięty)

Miga

Ustawić o graniczenie s koku (trzpień w ysunięty)

4 | © Danfoss | 2016.07

Nie świeci Brak wskazania Brak zasilania elektrycznego

VD.IR.P2.49

Arkusz informacyjny AME 685

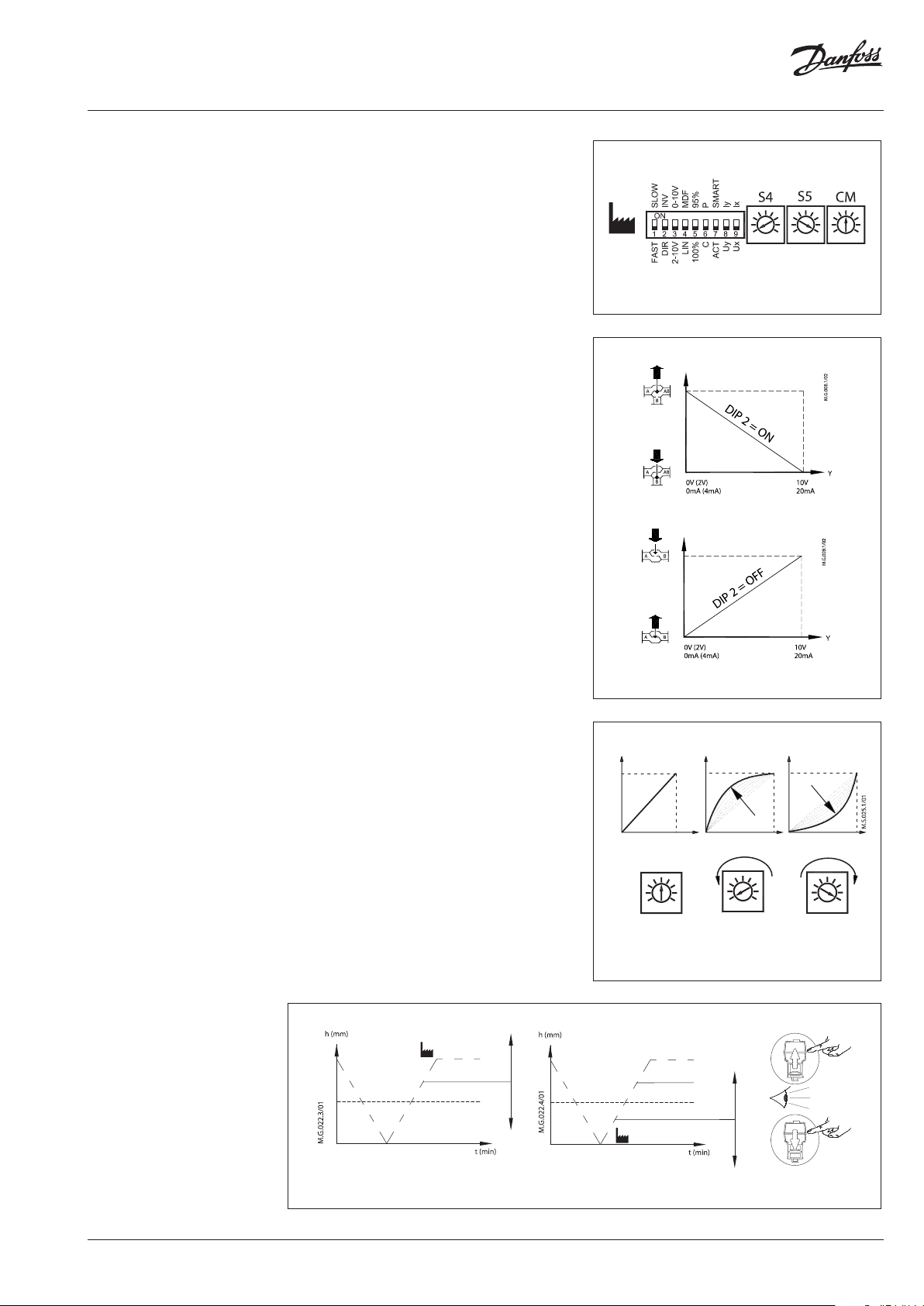

Ustawienie przełącznika DIP

Pod pokrywą serwisową siłownika znajdują się
przełączniki DIP wyboru funkcji (rys. 1).

DIP1: FAST/SLOW — wybór prędkości

- FAST: 2,7 s/mm

- SLOW: 6 s/mm

DIP2: DIR/INV — wybór działania zgodnego
lub odwrotnego (rys. 2):

- DIR: Siłownik działa w kierunku zgodnym
zsygnałem wejściowym

- INV: Siłownik działa w kierunku przeciwnym
do sygnału sterującego

DIP3: 2–10 V / 0–10 V — wejście/wyjście

- 2–10 V: sygnał w zakresie 2–10 V (wejście
napięciowe) lub w zakresie 4–20 mA

(wejście prądowe)

- 0–10 V: sygnał w zakresie 0–10 V (wejście
napięciowe) lub w zakresie 0–20 mA
(wejście prądowe)
Selektor zakresu sygnału ustala sygnały Y i X.

DIP4: LIN/MDF — funkcja modyfikacji
charakterystyki (rys. 3):

- LIN: korelacja liniowa między sygnałem
Y a pozycją trzpienia

- MDF (modyfikacja): umożliwia uzyskanie
zmodyfikowanej korelacji między sygnałem
Y a pozycją trzpienia. Stopień modyfikacji
zależy od ustawienia potencjometru CM.

Funkcja umożliwia zmianę charakterystyki

zaworu MCV (Motorised Control Valve)
(na przykład z liniowej na logarytmiczną
i z logarytmicznej na liniową) i działa ze wszystkimi
kombinacjami ustawień przełączników DIP.

DIP5: 100%/95% — ograniczenie skoku (rys. 4):

- Ustawić nowe maksymalne położenie siłownika
przy wsunięciu.

- Ustawić nowe minimalne położenie siłownika
przy wysunięciu.

DIP6: C/P — wybór trybu sygnału wyjściowego

(rys. 5, patrz następna strona):

- Sygnał wyjściowy jest obecny na zacisku 4, gdy
położenie siłownika jest równe nastawie S4 lub
niższe. Sygnał wyjściowy jest obecny na zacisku
5, gdy położenie siłownika jest równe nastawie
S5 lub wyższe.

- Położenie C przełącznika DIP6 zapewnia stały
sygnał wyjściowy na zaciskach 4 lub 5,
niezależnie od sygnału wejściowego.

- Położenie P przełącznika DIP6 zapewnia sygnał
impulsowy poprzez równoległe lub kaskadowe
połączenia elektryczne.

- Wejścia 1 i 3 są zależne od zacisków 4 lub 5
łączących regulator z wyjściami.

Rys. 1

Rys. 2

Q

Y

CM CM CM

Rys. 3

VD.IR.P2.49

Maks. położenie

po wsunięciu

Ustawić nowe

położenie po wsunięciu

Rys. 4 (Więcej informacji można znaleźć w instrukcji obsługi)

Ustawić nowe położenie

po wysunięciu

maks. wysunięcie

Kv

© Danfoss | 2016.07 | 5

Arkusz informacyjny AME 685

S4

Czas (s)

Ustawienie przełącznika DIP

(ciąg dalszy)

DIP7: Wybór funkcji inteligentnej (SMART)

- OFF: siłownik nie wykrywa oscylacji w układzie.

- ON: siłownik włącza specjalny algorytm
przeciwoscylacyjny — patrz sekcja Algorytm
przeciwoscylacyjny.

DIP8: Uy/Iy — wybór typu sygnału wejściowego:

- Uy: sygnał wejściowy Y jest ustawiony na napięcie (V)

- Iy: sygnał wejściowy Y jest ustawiony na prąd (mA)

UWAGA:

Wykrywanie sygnału Y jest w yłączone, jeśli przełąc znik
DIP8 jest ustawiony w położeniu WŁ., aprzełącznik DIP3
jest ustawiony w położeniu WYŁ.

DIP9: Ux/Ix — wybór typu sygnału wyjściowego:

- Ux: sygnał wyjściowy X jest ustawiony na napięcie (V)

- Ix; sygnał wyjściowy X jest ustawiony na prąd (mA)

Algorytm przeciwoscylacyjny

(przełącznik SW 7 w pozycji ON)

Siłownik jest wyposażony w specjalny algorytm
przeciwoscylacyjny. Jeśli sygnał sterujący Y w pewnym
momencie zaczyna oscylować (rys. 6)  obserwując
przebieg sygnału w czasie — algorytm zmniejsza
wzmocnienie sygnału wyjściowego do zaworu.
Zamiast utrzymywania charakterystyki statycznej
siłownik przełącza się na charakterystykę dynamiczną.
Gdy oscylacje sygnału sterującego zanikną, sygnał
wyjściowy zaworu powoli powraca do charakterystyki
statycznej.

Rys. 5

Skok

Sygnał Y

S5

Sygnał X (V) położenia zaworu

Funkcja wyłączona

Funkcja włączona

Oscylacje

Oscylacje harmoniczne charakteryzują się wysoką
częstotliwością i niską amplitudą wahającą się
wokół wartości własnej równowagi, a nie wokół
zadanej temperatury. Mogą występować nawet
przez 70% czasu regulacji, pomimo prawidłowego
uruchomienia systemu. Oscylacje harmoniczne
negatywnie wpływają na stabilność regulacji oraz
na żywotność zaworu i siłownika.

Nastawa

Temperatura

Czas (24h)

Rys. 6

Funkcja wyrównywania

Funkcja wyrównywania zastosowana w nowej
funkcji przeciwoscylacyjnej 2. generacji redukuje
oscylacje harmoniczne, dzięki czemu
temperatura rzeczywista jest bliższa
temperaturze zadanej (pożądanej). Płynniejsza
praca przyczynia się do wydłużenia żywotności
zaworu i siłownika. Przekłada się to na
oszczędność energii i kosztów ogólnych.

Nastawa

Temperatura

Czas (1h)

Sygnał sterujący
Sygnał zwrotny

6 | © Danfoss | 2016.07

VD.IR.P2.49

Arkusz informacyjny AME 685

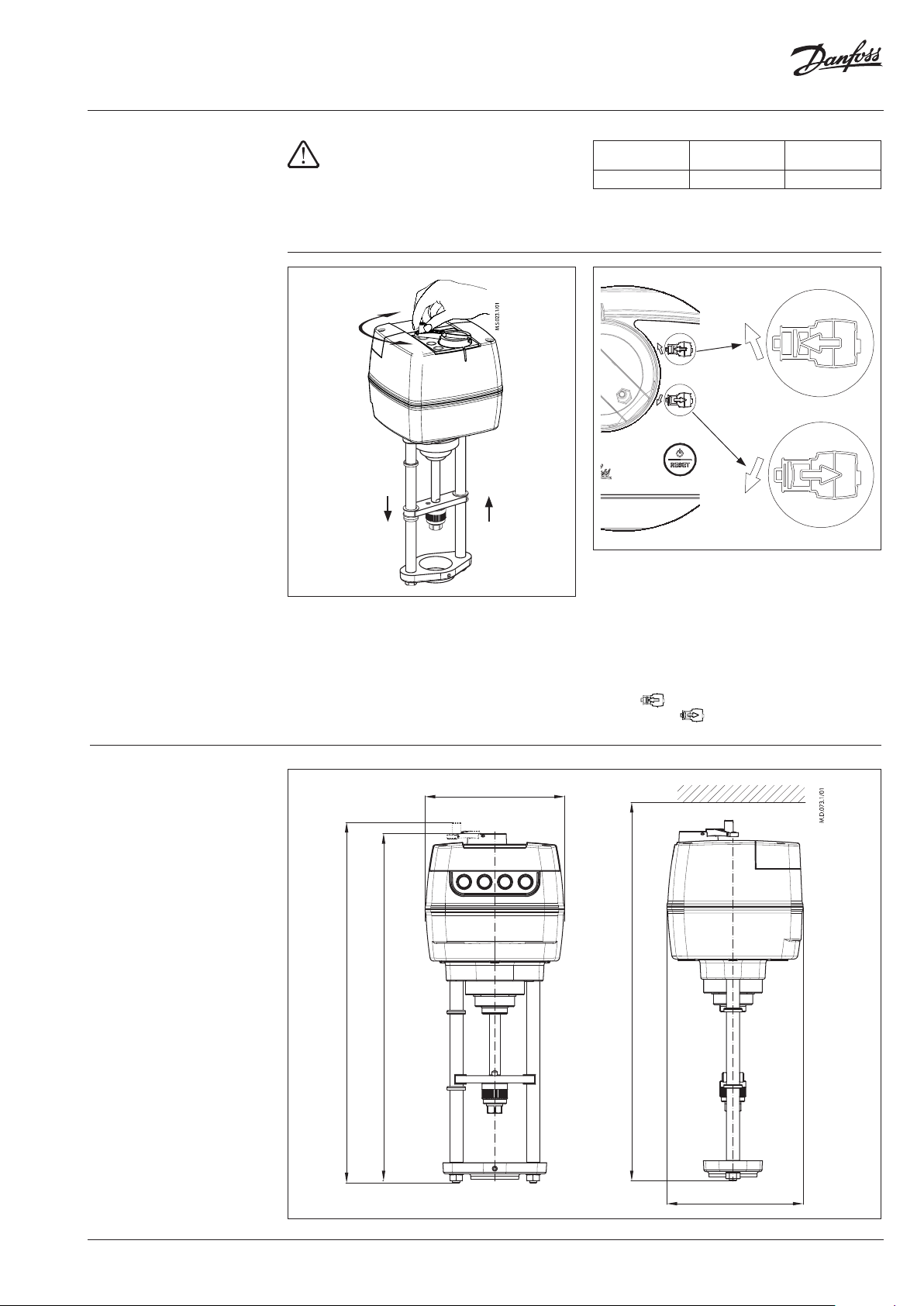

Obsługa ręczna

Jednoczesne używanie sterowania
mechanicznego i elektrycznego jest
niedozwolone!

Położenie siłowników może być ustalane ręcznie
w trybie gotowości lub w przypadku braku
zasilania elektrycznego (mechanicznie).

B

A

A

B

Ręczne sterowanie mechaniczne

Na górze obudowy siłownika znajduje się
pokrętło ręcznego sterowania umożliwiające
ręczne ustalanie położenia siłownika.

Obsługa ręczna za pomocą elementów
mechanicznych jest dozwolona tylko po
odłączeniu zasilania.

Typ siłownika

AME 685

Sterowanie

mechaniczne

 

Sterowanie

elekt ryczne

Ręczne sterowanie elektryczne

Na górze obudowy siłownika znajdują się dwa
przyciski, które służą do ręcznego pozycjonowania
elektrycznego (w górę lub w dół), gdy siłownik
jest w trybie gotowości. Najpierw nacisnąć
iprzytrzymywać przycisk RESET, aż siłownik
przejdzie do trybu gotowości (czerwona dioda
świeci wówczas światłem stałym). Nacisnąć górny
przycisk , aby trzpień został wysunięty; nacisnąć
dolny przycisk , aby trzpień został wsunięty.

Wymiary

191

493

478

min. 575

186

VD.IR.P2.49

© Danfoss | 2016.07 | 7

Arkusz informacyjny AME 685

Kombinacje siłownik­zawory

AME 685
VF3 200-300

8 | © Danfoss | DHS-SRMT/SI | 2016.07

VD.IR.P2.49
