Daikin RXYSCQ5TMV1B Installation manuals [no]

Download

Page 1

Installerings- og

driftshåndbok

Luftkondisjoneringsanlegg i VRV IV-S-system

RXYSCQ4TMV1B RXYSCQ5TMV1B

Installerings- og driftshåndbok

Luftkondisjoneringsanlegg i VRV IV-S-system

Norsk

Page 2

A~E

a b c d e e

B — ≥100 A, B, C — ≥250 ≥100 ≥100 B, E — ≥100 ≥1000 ≤500 A, B, C, E — ≥250 ≥150 ≥150 ≥1000 ≤500 D — ≥500 D, E — ≥500 ≥1000 ≤500 B, D — ≥100 ≥500 B, D, E

1+2

HB<HDHB≤½H

≥250 ≥750 ≥1000 ≤500

½HU<HB≤H

≥250 ≥1000 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥100 ≥1000 ≥1000 ≤500

½HU<HD≤H

≥200 ≥1000 ≥1000 ≤500

HD>H

A, B, C — ≥250 ≥300 ≥1000 A, B, C, E — ≥250 ≥300 ≥1000 ≥1000 ≤500 D — ≥1000 D, E — ≥1000 ≥1000 ≤500 B, D HD>H

≥300 ≥1000

HD≤½H

≥250 ≥1500

½HU<HD≤H

≥300 ≥1500

B, D, E HB<HDHB≤½H

≥300 ≥1000 ≥1000 ≤500

½HU<HB≤H

≥300 ≥1250 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥250 ≥1000 ≥1000 ≤500

½HU<HD≤H

≥300 ≥1000 ≥1000 ≤500

HD>H

HBHDH

(mm)

≥250

b (mm)

≥1000

≥200

≥2000

≥100

≥3000

≥1500

≥250

HB≤½H

b≥250

½HU<HB≤H

b≥300

HB>H

HBH

≥500

≥1000

≥500

≥300

≥250

≥100

≥300

≥250

≥100

≥1000

Page 3

Directivelor, cu amendamentele respective.

<A>

<C>

TÜV (NB1856)

12080901.T30

DAIKIN.TCF.030A12/04-2015

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

Direktiivejä, sellaisina kuin ne ovat

muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

както е изложено в <A> и оценено положително от

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

järgi vastavalt sertifikaadile<C>.

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

13**

14**

15**

16**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

17**

Machinery 2006/42/EC

enligt <A> och godkänts av enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

održiavajúc ustanovenia:

19202122232425

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

07**

08**

09**

10**

11**

de de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af ihenhold til

Certifikat<C>.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

18**

Shigeki Morita

Director

Ostend, 1st of August 2016

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

12**

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

Daikin Europe N.V.

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

RXYSCQ4TMV1B*, RXYSCQ5TMV1B*,

* = , , 1, 2, 3, ..., 9

06

07

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by

according to the Certificate<C>.

wie in <A> aufgeführt und von positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por de acuerdo con el

Certificado<C>.

05Nota*

Daikin Europe N.V. is authorised to compile the Technical Construction File.

01**

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

02**

03**

04**

05**

06**

2P406920-1A

Page 4

Innholdsfortegnelse

1 Om dokumentasjonen 5

1.1 Om dette dokumentet................................................................ 5

For montøren 5

2 Om esken 5

2.1 Utendørsanlegg......................................................................... 5

2.1.1 Fjerne tilbehør fra utendørsanlegget........................... 5

3 Om enhetene og tilleggsutstyret 5

3.1 Om utendørsanlegget................................................................ 5

3.2 Systemoppsett........................................................................... 5

4 Forberedelse 6

4.1 Klargjøre installeringsstedet ...................................................... 6

4.1.1 Krav til installeringssted for utendørsanlegget............ 6

4.1.2 Tilleggskrav til installeringssted for utendørsanlegget

på steder der det er kaldt ............................................ 6

4.2 Klargjøre røropplegg for kjølemiddel ......................................... 6

4.2.1 Krav til kjølemedierør.................................................. 6

4.2.2 Materiale på kjølemedierør ......................................... 6

4.2.3 Velge rørdimensjon..................................................... 7

4.2.4 Velge kjølemediegrensett ........................................... 8

4.3 Klargjøre elektrisk ledningsopplegg .......................................... 8

4.3.1 Krav for sikkerhetsanordninger................................... 8

5 Installering 8

5.1 Åpne anleggene ........................................................................ 8

5.1.1 Slik åpner du utendørsanlegget.................................. 8

5.2 Montere utendørsanlegget ........................................................ 8

5.2.1 Klargjøre installeringsstrukturen ................................. 8

5.2.2 Slik monterer du utendørsanlegget............................. 9

5.2.3 Slik sikrer du dreneringen ........................................... 9

5.2.4 Slik forhindrer du at utendørsanlegget velter.............. 9

5.3 Koble til kjølerøropplegget......................................................... 9

5.3.1 Bruke avstengingsventilen og utløpsporten................ 9

5.3.2 Koble kjølemedierørene til utendørsanlegget ............. 10

5.4 Kontrollere kjølerørene.............................................................. 11

5.4.1 Om kontroll av kjølemedierørene................................ 11

5.4.2 Kontrollere kjølemedierørene: Generelle

retningslinjer................................................................ 11

5.4.3 Kontrollere kjølemedierørene: Oppsett....................... 11

5.4.4 Utføre lekkasjetest ...................................................... 11

5.4.5 Utføre vakuumtørking ................................................. 12

5.5 Isolere kjølemedierørene........................................................... 12

5.6 Fylle på kjølemiddel................................................................... 12

5.6.1 Forholdsregler ved påfylling av kjølemedium.............. 12

5.6.2 Fastsette mengden ekstra kjølemedium..................... 13

5.6.3 Fylle på kjølemedium.................................................. 13

5.6.4 Feilkoder ved påfylling av kjølemedium...................... 14

5.6.5 Slik fester du etiketten for fluoriserte drivhusgasser ... 14

5.7 Tilkoble de elektriske ledningene .............................................. 14

5.7.1 Lokalt ledningsopplegg: Oversikt................................ 14

5.7.2 Retningslinjer når du trykker ut hull i perforert plate ... 14

5.7.3 Retningslinjer for tilkobling av elektriske ledninger ..... 15

5.7.4 Slik kobler du det elektriske ledningsopplegget til

utendørsanlegget ........................................................ 15

5.8 Ferdigstille monteringen av utendørsanlegget .......................... 16

5.8.1 Fullføre overføringsledningene ................................... 16

6 Konfigurasjon 16

6.1 Gjøre innstillinger på stedet....................................................... 16

6.1.1 Om å gjøre innstillinger på stedet ............................... 16

6.1.2 Få tilgang til komponentene for innstillinger på

installasjonsstedet....................................................... 16

6.1.3 Komponenter for innstillinger på installasjonsstedet.... 16

6.1.4 Få tilgang til modus 1 eller 2........................................ 17

6.1.5 Bruke modus 1............................................................. 17

6.1.6 Bruke modus 2............................................................. 17

6.1.7 Modus 1 (og standardtilstand):

Overvåkingsinnstillinger ............................................... 18

6.1.8 Modus 2: Innstillinger på installasjonsstedet................ 18

6.1.9 Koble PC-konfiguratoren til utendørsanlegget............. 21

7 Ferdigstilling 21

7.1 Forholdsregler ved ferdigstilling ................................................. 21

7.2 Sjekkliste før ferdigstilling........................................................... 21

7.3 Sjekkliste under igangsetting...................................................... 22

7.3.1 Om prøvekjøring .......................................................... 22

7.3.2 Slik utfører du prøvekjøringen (7-LED-display)............ 22

7.3.3 Korrigere etter unormal fullførelse av prøvekjøringen.. 22

7.3.4 Betjene anlegget.......................................................... 22

8 Feilsøking 22

8.1 Løse problemer basert på feilkoder............................................ 22

8.1.1 Feilkoder: Oversikt....................................................... 23

9 Tekniske data 24

9.1 Serviceplass: Utendørsanlegg ................................................... 24

9.2 Rørledningsskjema: Utendørsanlegg ......................................... 25

9.3 Koblingsskjema: Utendørsanlegg............................................... 25

For brukeren 26

10 Om systemet 26

10.1 Systemoppsett............................................................................ 26

11 Brukergrensesnitt 27 12 Drift 27

12.1 Driftsområde............................................................................... 27

12.2 Betjene systemet........................................................................ 27

12.2.1 Om å betjene systemet................................................ 27

12.2.2 Om drift med kjøling, oppvarming, kun vifte og

automatisk drift............................................................. 27

12.2.3 Om drift med oppvarming ............................................ 27

12.2.4 Betjene systemet ......................................................... 27

12.3 Med tørkeprogrammet................................................................ 27

12.3.1 Om tørkeprogrammet................................................... 27

12.3.2 Bruke tørkeprogrammet............................................... 27

12.4 Justere luftstrømretningen.......................................................... 28

12.4.1 Om luftstrømklaffen...................................................... 28

12.5 Stille inn master-brukergrensesnittet.......................................... 28

12.5.1 Om å stille inn master-brukergrensesnittet .................. 28

12.5.2 Tilordne master-brukergrensesnittet (VRV DX) ........... 28

12.5.3 Tilordne master-brukergrensesnittet (RA DX).............. 28

13 Vedlikehold og service 29

13.1 Om kjølemediet .......................................................................... 29

13.2 Garantiservice og garanti ........................................................... 29

13.2.1 Garantiperiode ............................................................. 29

13.2.2 Anbefalt vedlikehold og inspeksjon.............................. 29

14 Feilsøking 29

14.1 Feilkoder: Oversikt ..................................................................... 30

14.2 Symptomer som ikke skyldes problemer med

luftkondisjoneringsanlegget........................................................ 31

14.2.1 Symptom: Systemet kjører ikke ................................... 31

14.2.2 Symptom: Viftedrift er mulig, men kjøling og

oppvarming fungerer ikke ............................................ 31

14.2.3 Symptom: Viftestyrken samsvarer ikke med

innstillingen .................................................................. 31

14.2.4 Symptom: Vifteretningen samsvarer ikke med

innstillingen .................................................................. 31

14.2.5 Symptom: Det kommer hvit tåke ut av et anlegg

(innendørsanlegg)........................................................ 31

Installerings- og driftshåndbok

Luftkondisjoneringsanlegg i VRV IV-S-system

RXYSCQ4+5TMV1B

4P399985-1E – 2016.07

Page 5

1 Om dokumentasjonen

1×

d e

1× 2×

14.2.6 Symptom: Det kommer hvit tåke ut av et anlegg

(innendørsanlegg, utendørsanlegg)............................ 31

14.2.7 Symptom: Displayet på brukergrensesnittet viser "U4" eller "U5" og stanser, men starter igjen etter

noen få minutter .......................................................... 31

14.2.8 Symptom: Støy fra luftkondisjoneringsanlegg

(innendørsanlegg)....................................................... 31

14.2.9 Symptom: Støy fra luftkondisjoneringsanlegg

(innendørsanlegg, utendørsanlegg)............................ 32

14.2.10 Symptom: Støy fra luftkondisjoneringsanlegg

(utendørsanlegg)......................................................... 32

14.2.11 Symptom: Det kommer ut støv fra anlegget ............... 32

14.2.12 Symptom: Anleggene kan avgi lukt............................. 32

14.2.13 Symptom: Viften på utendørsanlegget roterer ikke..... 32

14.2.14 Symptom: Displayet viser "88" .................................... 32

14.2.15 Symptom: Kompressoren i utendørsanlegget stanser

ikke etter en kort oppvarmingsperiode........................ 32

14.2.16 Symptom: Innsiden på utendørsanlegget er varm

selv etter at anlegget har stanset................................ 32

14.2.17 Symptom: Innendørsanlegget avgir varmluft selv

etter at det er stanset .................................................. 32

15 Ny plassering 32 16 Kassering 32

1 Om dokumentasjonen

1.1 Om dette dokumentet

Målpublikum

Autoriserte montører + sluttbrukere

INFORMASJON

Dette anlegget er beregnet for bruk av fagfolk eller opplærte brukere i butikker, i lettindustrien og på bondegårder, eller til kommersiell bruk av ikkefagpersoner.

Dokumentasjonssett

Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:

▪ Generelle sikkerhetshensyn:

▪ Sikkerhetsinstruksjoner du må lese før installering

▪ Format: Papir (i esken til utendørsanlegget)

▪ Installerings- og driftshåndbok for utendørsanlegg:

▪ Installerings- og driftsinstruksjoner

▪ Format: Papir (i esken til utendørsanlegget)

▪ Referanseguide for montører og brukere:

▪ Forberedelser før installering, tekniske spesifikasjoner,

referansedata osv.

▪ Detaljerte og trinnvise instruksjoner og bakgrunnsinformasjon

for grunnleggende og avansert bruk

▪ Format: Digitale filer på http://www.daikineurope.com/support-

and-manuals/product-information/

Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale Daikin-webområdet eller via forhandleren.

Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.

For montøren

2 Om esken

2.1 Utendørsanlegg

2.1.1 Fjerne tilbehør fra utendørsanlegget

1 Fjern servicedekselet. Se "5.1.1 Slik åpner du

utendørsanlegget"på side8.

2 Fjern tilbehøret.

a Generelle sikkerhetsanordninger b Installerings- og driftshåndbok for utendørsanlegg c Etikett for fluoriserte drivhusgasser d Klistremerke med informasjon om installering e Kabelbånd

3 Om enhetene og

tilleggsutstyret

3.1 Om utendørsanlegget

Denne installeringshåndboken gjelder for VRV IV-Svarmepumpesystemet med helstyrt vekselretter.

Disse anleggene er konstruert for installering utendørs, og er beregnet for bruk med luft-til-luft-varmepumper.

Spesifikasjon RXYSCQ4+5

Kapasitet Oppvarming 14,2~16,0kW

Kjøling 12,1~14,0kW

Konstruksjonstemper atur for omgivelser

3.2 Systemoppsett

MERKNAD

Systemets konstruksjon må ikke endres ved temperaturer under –15°C.

Oppvarming –20~15,5°CWB Kjøling –5~46°CDB

RXYSCQ4+5TMV1B Luftkondisjoneringsanlegg i VRV IV-S-system 4P399985-1E – 2016.07

Installerings- og driftshåndbok

Page 6

4 Forberedelse

d d

c c

(°C WB)

a b

15.5 15

–5

–10

–15

–20

10 15 20 25

(°C DB)

a VRV IV-S-utendørsanlegg med varmepumpe

b Kjølemedierør

c VRV-innendørsanlegg med direkte ekspansjon (DX)

d Brukergrensesnitt (tilpasset etter typen innendørsanlegg)

e BP-boks (nødvendig ved tilkobling av Residential Air- (RA)

eller Sky Air-innendørsanlegg (SA) med direkte ekspansjon (DX))

f Residential Air-innendørsanlegg (RA) med direkte

ekspansjon (DX)

g Brukergrensesnitt (trådløst som er tilpasset etter typen

innendørsanlegg)

4 Forberedelse

4.1 Klargjøre installeringsstedet

4.1.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt

MERKNAD

Når utendørsanlegget kjører med oppvarming ved utendørs lav omgivelsestemperatur og høy luftfuktighet, må det benyttes riktig utstyr slik at anleggets dreneringshull ikke tildekkes.

Ved oppvarming:

4.1.1 Krav til installeringssted for utendørsanlegget

Følg retningslinjene for avstand. Se kapitlet "Tekniske data", og tallene på innsiden av frontdekselet.

a Driftsområde for oppvarming b Driftsområde

TAI Innendørs omgivelsestemperatur

TAO Utendørs omgivelsestemperatur

Hvis anlegget skal brukes i omgivelsestemperaturer på under –5°C i 5 dager eller mer og med en relativ luftfuktighet som overstiger 95%, anbefaler vi at du velger en Daikin-serie som er spesifikt konstruert for slik bruk og/ eller kontakter forhandleren for mer informasjon.

4.2 Klargjøre røropplegg for kjølemiddel

4.2.1 Krav til kjølemedierør

MERKNAD

Kjølemediet R410A krever at du er svært nøye med å holde systemet rent og tørt. Fremmedlegemer (inkludert mineraloljer eller fuktighet) må ikke få anledning til å blande seg inn i systemet.

MERKNAD

Røropplegget og andre trykksatte deler skal være egnet for kjølemedium. Bruk sømløst kobberrør, deoksidert med fosforsyre, for kjølemedium.

▪ Fremmedlegemer inne i rør (inkludert oljer for fabrikasjon) må

være ≤30mg/10m.

4.2.2 Materiale på kjølemedierør

▪ Rørmateriale: Sømløst kobberrør som er deoksidert med

fosforsyre.

▪ Rørenes herdingsgrad og tykkelse:

Installerings- og driftshåndbok

Luftkondisjoneringsanlegg i VRV IV-S-system

RXYSCQ4+5TMV1B

4P399985-1E – 2016.07

Page 7

4 Forberedelse

B-1 B-2

C-1 C-2 C-3 C-4 E E E E

1 1

3-1 3-2 3-3 3-4

RA DXVRV DX

5 5 5 5

2 2

b c

Ytre diameter

Herdingsgrad Tykkelse (t)

(a)

(Ø)

6,4mm (1/4")

Herdet (O) ≥0,80mm

9,5mm (3/8")

12,7mm (1/2") 15,9mm (5/8") Herdet (O) ≥0,99mm

(a) Avhengig av gjeldende lovgivning og enhetens makismale

arbeidstrykk (se “PS High” på enhetens navneplate), kan det hende at større rørtykkelse er påkrevd.

▪ Koniske tilkoblinger: Bruk kun herdet materiale.

4.2.3 Velge rørdimensjon

Fastsett riktig dimensjon ut fra tabellene og referansefiguren nedenfor (kun som indikasjon).

INFORMASJON

▪ Kombinasjon av VRVDX- og RA DX-innendørsanlegg

er ikke tillatt.

▪ Kombinasjon av RA DX- og AHU-innendørsanlegg er

ikke tillatt.

▪ Kombinasjon av RADX- og Aircurtain-innendørsanlegg

er ikke tillatt.

INFORMASJON

Hvis du installerer RA DX-innendørsanlegg, må du konfigurere feltinnstilling [2‑38] (= type installerte innendørsanlegg). Se "6.1.8 Modus 2: Innstillinger på

installasjonsstedet"på side18.

A: Røropplegg mellom utendørsanlegg og (første) kjølemediegrensett

Når ekvivalent rørlengde mellom utendørs- og innendørsanlegg er 90 m eller mer, må dimensjonen på hovedgassrøret økes (øk dimensjon). Hvis anbefalt gassrør (øk dimensjon) ikke er tilgjengelig, må du bruke standard dimensjon (som kan føre til en mindre kapasitetsreduksjon).

a Utendørsanlegg b Hovedgassrør c Økning d Første kjølemediegrensett e Innendørsanlegg

Utendørsanleggets

kapasitetstype (HP)

Rørdimensjon, ytre diameter (mm)

Gassrør Væskerør

Standard Økt

dimensjo

4+5 15,9 19,1 9,5

B: Røropplegg mellom kjølemediegrensett

Velg fra tabellen nedenfor i henhold til total kapasitetstype for innendørsanlegg, tilkoblet nedstrøms. La ikke tilkoblingsrøret overstige dimensjonen på kjølemedierøret som er valgt etter modellnavnet på det generelle systemet.

1 Utendørsanlegg 2 Grenrørsett for kjølemedium

3-1~3-4 VRVDX-innendørsanlegg

4 Forgreningsanlegg 5 RADX-innendørsanlegg A Røropplegg mellom utendørsanlegg og (første)

B-1 B-2 Røropplegg mellom kjølemediegrensett

C-1~C-4 Røropplegg mellom kjølemediegrensett og

kjølemediegrensett

innendørsanlegg

D Røropplegg mellom kjølemediegrensett og

forgreningsanlegg

E Røropplegg mellom anlegg med forgreningsvelger RADX-

innendørsanlegg

Dersom nødvendige rørdimensjoner (mål i tommer) ikke er tilgjengelige, er det også tillatt å bruke andre diametere (mål i mm), forutsatt at man tar hensyn til følgende:

▪ Velg rørdimensjonen nærmest nødvendig dimensjon.

▪ Bruk egnede adaptere for overgang fra rør med mål i tommer til

mm (kjøpes lokalt).

▪ I så fall må beregningen av ekstra kjølemedium justeres, som

nevnt i "5.6.2 Fastsette mengden ekstra kjølemedium" på

side13.

RXYSCQ4+5TMV1B Luftkondisjoneringsanlegg i VRV IV-S-system 4P399985-1E – 2016.07

Kapasitetsindeks

for

innendørsanlegget

Rørdimensjon, ytre diameter (mm)

Gassrør Væskerør

<150 15,9 9,5

150≤x≤162,5 19,1

Eksempel: Nedstrøms kapasitet for B-1 = kapasitetsindeks for anlegg 3-1 + kapasitetsindeks for anlegg 3-2

C: Røropplegg mellom kjølemediegrensett og innendørsanlegg

Bruk samme diametere som tilkoblingene (væske, gass) på utendørsanleggene. Diameterne for innendørsanleggene er følgende:

Kapasitetsindeks

for

innendørsanlegget

Rørdimensjon, ytre diameter (mm)

Gassrør Væskerør

15~50 12,7 6,4

63~140 15,9 9,5

D: Røropplegg mellom kjølemediegrensett og forgreningsanlegg

Total

kapasitetsindeks for

tilkoblede

innendørsanlegg

15~62 12,7 6,4

63~149 15,9 9,5

Rørdimensjon, ytre diameter (mm)

Gassrør Væskerør

Installerings- og driftshåndbok

Page 8

5 Installering

5×

(mm)

>150

620

(485-495)

490

4× M12

E: Røropplegg mellom forgreningsanlegg og RADX-innendørsanlegg

Kapasitetsindeks

for

innendørsanlegget

15~42 9,5 6,4

50 12,7 60 9,5 71 15,9

Rørdimensjon, ytre diameter (mm)

Gassrør Væskerør

4.2.4 Velge kjølemediegrensett

Se "4.2.3 Velge rørdimensjon" på side 7 for eksempel på røropplegg.

Kjølekretsskjøt på første forgrening (regnet fra utendørsanlegg)

Når du bruker kjølekretsskjøter på første forgrening regnet fra siden på utendørsanlegget, skal du velge fra tabellen nedenfor i henhold til kapasiteten til utendørsanlegget. Eksempel: Kjølekretsskjøt A→B‑1.

Utendørsanleggets

kapasitetstype (HP)

4+5 KHRQ22M20T

Kjølekretsskjøter på andre forgreninger

For andre kjølekretsskjøter enn ved første forgrening velger du riktig grenrørsettmodell basert på den totale kapasitetsindeksen til alle innendørsanlegg som er tilkoblet etter kjølemediegrensettet.

Eksempel: Kjølekretsskjøt B‑1→C‑1.

Kjølemediegrensett

▪ Tverrsnitt av overføringsledning:

Overføringsledning Vinylisolerte ledninger med 0,75

Maksimal ledningslengde

(= avstand mellom utendørsanlegg og borterste innendørsanlegg)

Total ledningslengde

(= avstand mellom utendørsanlegg og alle innendørsanleggene)

Hvis overføringsledningene totalt overstiger disse grenseverdiene, kan det føre til kommunikasjonsfeil.

til 1,25mm² mantel eller kabler

(2-kjernet ledninger)

300m

600m

5 Installering

5.1 Åpne anleggene

5.1.1 Slik åpner du utendørsanlegget

FARE: ELEKTRISK STØT

FARE: BRENNSKADER

Kapasitetsindeks for

innendørsanlegget

<162,5 KHRQ22M20T

Kjølekretssamlerør

Når det gjelder kjølekretssamlerør skal du velge fra tabellen nedenfor i henhold til den totale kapasiteten til alle innendørsanleggene som er tilkoblet nedenfor kjølekretssamlerøret.

Kapasitetsindeks for

innendørsanlegget

<162,5 KHRQ22M29H

INFORMASJON

Maksimum 8 forgreningsrør kan kobles til et samlerør.

Kjølemediegrensett

4.3 Klargjøre elektrisk ledningsopplegg

4.3.1 Krav for sikkerhetsanordninger

Strømtilførselen må beskyttes med nødvendige sikkerhetsanordninger, dvs. en hovedbryter, en treg sikring for hver fase, samt en jordfeilbryter, i samsvar med gjeldende lovgivning.

Valg av og dimensjon på ledningsopplegget skal gjøres i samsvar med gjeldende lovgivning basert på informasjonen som står oppført i tabellen nedenfor.

5.2 Montere utendørsanlegget

5.2.1 Klargjøre installeringsstrukturen

Klargjør 4 sett med forankringsbolter, muttere og skiver (kjøpes lokalt) som vist nedenfor:

Modell Minimum tillatt

RXYSCQ4+5 29,1A 32A

For alle modeller:

▪ Fase og frekvens: 1~50Hz

▪ Spenning: 220-240V

Installerings- og driftshåndbok

strømstyrke i

ampere

Anbefalte sikringer

a Pass på at du ikke dekker til dreneringshullene.

RXYSCQ4+5TMV1B

Luftkondisjoneringsanlegg i VRV IV-S-system

4P399985-1E – 2016.07

Page 9

5 Installering

4× M12

≥150 mm

521021185962

216 130

21 89

INFORMASJON

Anbefalt høyde på boltenes øvre fremstikkende del er 20mm.

MERKNAD

Fest utendørsenheten til fundamentboltene ved hjelp av muttere med underlagsskiver i harpiks (a). Hvis overflatebehandlingen på monteringsområdet er fjernet, vil mutterne fort ruste.

5.2.2 Slik monterer du utendørsanlegget

Dreneringshull (dimensjoner i mm)

a Dreneringshull

5.2.4 Slik forhindrer du at utendørsanlegget velter

1 Klargjør 2 kabler som angitt i følgende illustrasjon (kjøpes

lokalt).

2 Plasser de 2 kablene over utendørsanlegget. 3 Sett inn en gummiplate mellom kablene og utendørsanlegget

for å forhindre at kabelen riper opp lakken (kjøpes lokalt).

4 Sett på kablenes endestykker. Stram til disse endestykkene.

5.2.3 Slik sikrer du dreneringen

▪ Sørg for at kondensvann kan tømmes på forsvarlig måte.

▪ Monter enheten på en sokkel for å sikre god drenering og unngå

ansamling av is.

▪ Gjør klar en vanndreneringsrenne rundt fundamentet slik at

avløpsvann rundt enheten kan dreneres bort.

▪ Unngå at dreneringsvannet oversvømmer gangveien så den ikke

blir glatt ved frost.

▪ Hvis du monterer enheten på en ramme, må du plassere en

vanntett plate innen 150 mm fra enhetens underside for å forhindre inntrenging av vann og unngå at dreneringsvannet drypper (se følgende illustrasjon).

MERKNAD

Hvis det er dreneringshull på utendørsanlegget som er dekket av en monteringssokkel eller gulvoverflaten, hever du anlegget for å oppnå en klaring på mer enn 150 mm under utendørsanlegget.

5.3 Koble til kjølerøropplegget

FARE: BRENNSKADER

5.3.1 Bruke avstengingsventilen og utløpsporten

Slik bruker du avstengingsventilen

▪ Pass på at alle avstengingsventilene er åpne under drift.

▪ Avstengingsventilen er stengt fra fabrikken.

Slik åpner du avstengingsventilen

1 Ta av dekselet på avstengingsventilen. 2 Før inn en sekskantnøkkel i avstengingsventilen, og drei

avstengingsventilen mot klokken.

3 Fortsett å dreie inntil avstengingsventilen ikke kan dreies

lenger.

Resultat: Nå er ventilen åpen.

RXYSCQ4+5TMV1B Luftkondisjoneringsanlegg i VRV IV-S-system 4P399985-1E – 2016.07

Installerings- og driftshåndbok

Page 10

5 Installering

4× Ø6 mm

Slik stenger du avstengingsventilen

1 Ta av dekselet på avstengingsventilen. 2 Før inn en sekskantnøkkel i avstengingsventilen, og drei

avstengingsventilen med klokken.

3 Fortsett å dreie inntil avstengingsventilen ikke kan dreies

lenger.

Resultat: Nå er ventilen stengt. Lukkeretning:

Slik bruker du dekselet til avstengingsventilen

▪ Dekselet til avstengingsventilen er forseglet der pilen viser. Pass

på så det ikke skades.

▪ Når du har brukt avstengingsventilen, må du sørge for å skru godt

fast dekselet til avstengingsventilen. Se i tabellen nedenfor for tiltrekkingsmomentet.

▪ Kontroller at det ikke er kjølemedielekkasje etter at dekselet til

avstengingsventilen er skrudd fast.

2 Velg rørretning (a, b eller c).

3 Hvis du har valgt en rørretning som går nedover:

▪ Bor hull (a, 4×), og fjern perforeringen (b). ▪ Skjær ut spaltene (c) med metallsag.

4 Gjør følgende:

▪ Koble væskerøret (a) til væskeavstengingsventilen. ▪ Koble gassrøret (b) til gassavstengingsventilen.

Slik bruker du utløpsporten

▪ Bruk alltid en påfyllingsslange som er utstyrt med ventiltrykktapp,

▪ Når du har brukt utløpsporten, må du sørge for å skru godt fast

▪ Kontroller at det ikke er kjølemedielekkasje etter at

Tiltrekkingsmomenter

5.3.2 Koble kjølemedierørene til

siden utløpsporten er en Schrader-ventil.

utløpsportdekselet. Se i tabellen nedenfor for tiltrekkingsmomentet.

utløpsportdekselet er skrudd fast.

Dimensjon

på

avstenging

sventil

(mm)

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9

Ø15,9 13,5~16,5 6mm 22,5~27,5

Tiltrekkingsmoment N•m (drei med klokken for å

Ventil Sekskantnø

kkel

lukke)

Aksel

(ventildeks

Deksel

el)

Utløpsport

utendørsanlegget

MERKNAD

Sørg for at det lokalt monterte røropplegget ikke berører andre rør, bunnpanelet eller sidepanelet. Sørg for å beskytte rørene, spesielt dem med tilkobling på siden og under, med passende isolasjon for å hindre at de kommer i kontakt med kledningen.

1 Gjør følgende:

▪ Fjern servicedekselet. Se "5.1.1 Slik åpner du

utendørsanlegget"på side8.

▪ Fjern platen for rørinntaket (a) med skrue (b).

5 Sett på plass servicedekselet og platen for rørinntaket. 6 Forsegle alle åpninger (eksempel: a) for å forhindre at det

kommer snø og smådyr inn i systemet.

ADVARSEL

Ta nødvendige forholdsregler for å forhindre at enheten kan brukes som tilfluktssted for små dyr. Små dyr som kommer i kontakt med elektriske deler, kan forårsake feilfunksjon, røyk eller brann.

MERKNAD

Husk å åpne avstengingsventilene etter at du har installert kjølemedierørene og utført vakuumtørking. Kompressoren kan bli ødelagt hvis systemet kjøres når avstengingsventilene er stengt.

Installerings- og driftshåndbok

Luftkondisjoneringsanlegg i VRV IV-S-system

RXYSCQ4+5TMV1B

4P399985-1E – 2016.07

Page 11

5 Installering

Arbeidet på kjølemedierørene er fullført?

Innendørsanleggene og/eller utendørsanlegget er allerede slått PÅ?

Bruk fremgangsmåte: "Metode 2: Etter at strømmen

er slått PÅ".

Fullfør arbeidet på røropplegget.

Bruk fremgangsmåte: "Metode 1: Før strømmen slås

PÅ (vanlig metode)".

Nei

p<p

b c e

A B

5.4 Kontrollere kjølerørene

5.4.1 Om kontroll av kjølemedierørene

Det er svært viktig at alt arbeid på kjølemedierørene er utført før anleggene (utendørs eller innendørs) slås på.

Når anleggene slås på, initialiseres ekspansjonsventilene. Det betyr at de lukkes. Lekkasjetesting og vakuumtørking av det lokale røropplegget og innendørsanleggene er ikke mulig når dette skjer.

Det vil derfor bli beskrevet 2 metoder for førstegangsinstallering, lekkasjetesting og vakuumtørking.

Metode 1: Før strømmen slås PÅ

Hvis systemet ennå ikke har vært slått på, kreves det ingen spesialtiltak for å utføre lekkasjetesting og vakuumtørking.

Metode 2: Etter at strømmen er slått PÅ

Hvis systemet allerede har vært slått på, aktiverer du innstilling [2‑21] (se "6.1.4Få tilgang til modus 1 eller 2"på side17). Denne innstillingen vil åpne de lokale ekspansjonsventilene som sikrer vei for R410A-rørene og gjøre det mulig å utføre lekkasjetesting og vakuumtørking.

MERKNAD

Kontroller at alle innendørsanleggene som er koblet til utendørsanlegget, er slått på.

MERKNAD

Vent til utendørsanlegget er ferdig med initialiseringen før du velger innstilling [2‑21].

Lekkasjetest og vakuumtørking

Kontroll av kjølemedierørene omfatter følgende:

▪ Se etter lekkasjer i kjølemedierørene.

▪ Utføre vakuumtørking for å fjerne all fuktighet, luft eller nitrogen i

kjølemedierørene.

Hvis det er fare for at det finnes fuktighet i kjølemedierørene (for eksempel at vann er kommet inn i rørene), må du først utføre vakuumtørkingen som er beskrevet nedenfor, helt til all fuktighet er fjernet.

Alt røropplegg inne i anlegget er blitt kontrollert for lekkasje på fabrikken.

Du trenger bare kontrollere kjølemedierør som er installert lokalt. Kontroller derfor at alle avstengingsventilene for utendørsanlegget er godt lukket før du foretar lekkasjetesting eller vakuumtørking.

MERKNAD

Kontroller at alle ventilene på det lokale røropplegget (kjøpes lokalt) er ÅPNE (ikke avstengingsventilene på

RXYSCQ4+5TMV1B Luftkondisjoneringsanlegg i VRV IV-S-system 4P399985-1E – 2016.07

utendørsanlegget!) før du starter lekkasjetesting og vakuumtørking.

Se "5.4.3 Kontrollere kjølemedierørene: Oppsett" på side 11 hvis du vil ha mer informasjon om statusen til ventilene.

5.4.2 Kontrollere kjølemedierørene: Generelle retningslinjer

Koble vakuumpumpen via et grenrør til utløpsporten på alle avstengingsventilene for å øke yteevnen (se "5.4.3 Kontrollere

kjølemedierørene: Oppsett"på side11).

MERKNAD

Bruk en 2-trinns vakuumpumpe med tilbakeslagsventil eller magnetventil som kan suge ut til et manometertrykk på –⁠100,7 kPa (5Torr totalt).

MERKNAD

Pass på at oljen i pumpen ikke strømmer i motsatt retning i systemet når pumpen ikke er i drift.

MERKNAD

Ikke blås ut luften med kjølemedium. Bruk en vakuumpumpe til å suge ut av installasjonen.

5.4.3 Kontrollere kjølemedierørene: Oppsett

a Trykkreduksjonsventil b Nitrogen c Vektskål d Tank for kjølemedium R410A (hevertsystem) e Vakuumpumpe

f Avstengingsventil for væskeledning

g Avstengingsventil for gassledning A Ventil A B Ventil B C Ventil C

Ventil Ventilens stilling

Ventil A Åpne Ventil B Åpne Ventil C Åpne Avstengingsventil for

Steng

væskeledning Avstengingsventil for gassledning Steng

MERKNAD

Tilkoblingene til innendørsanleggene samt alle innendørsanleggene bør også lekkasjetestes og vakuumtørkes. I tillegg skal eventuelle ventiler på det lokale røropplegget (kjøpes lokalt) være åpne.

Se i installeringshåndboken for innendørsanlegget for å få mer informasjon. Lekkasjetesting og vakuumtørking bør utføres før strømtilførselen kobles til anlegget. Hvis ikke, kan du også se strømningsdiagrammet som er beskrevet tidligere i dette kapitlet (se "5.4.1 Om kontroll av

kjølemedierørene"på side11).

5.4.4 Utføre lekkasjetest

Lekkasjetesten må tilfredsstille spesifikasjonene i EN378‑2.

Installerings- og driftshåndbok

Page 12

5 Installering

Slik ser du etter lekkasjer: Lekkasjetest ved hjelp av vakuum

1 Sug ut av systemet via væske- og gassrørene til –⁠100,7 kPa

(–⁠1,007bar/5Torr) i minst 2 timer.

2 Når denne verdien er oppnådd, slår du av vakuumpumpen og

kontrollerer at trykket ikke stiger i minst 1 minutt.

3 Skulle trykket stige, kan systemet enten inneholde fuktighet (se

vakuumtørking nedenfor) eller ha lekkasje.

Slik ser du etter lekkasjer: Lekkasjetest ved hjelp av trykk

1 Avbryt vakuumet ved å sette systemet under et manometertrykk

med nitrogengass på minst 0,2 MPa (2 bar). Du må aldri stille manometertrykket høyere enn maksimalt driftstrykk for anlegget, dvs. 4,0 MPa (40 bar).

2 Test om det er lekkasje ved å påføre en oppløsning for

bobletest på alle rørtilkoblingene.

3 Tøm ut all nitrogengassen.

MERKNAD

Sørg for å bruke en anbefalt bobletestoppløsning fra grossisten. Du må ikke bruke såpevann, som kan føre til at de koniske mutterne sprekker (såpevann kan inneholde salt, som absorberer fuktighet og som vil fryse til når rørene blir kalde), og/eller føre til korrosjon på de koniske skjøtene (såpevann kan inneholde ammoniakk, som har en korroderende virkning mellom den koniske messingmutteren og kobberkonen).

5.4.5 Utføre vakuumtørking

Gjør slik hvis du vil fjerne all fuktighet fra systemet:

1 Sug ut av systemet i minst 2 timer for å oppnå et ønsket

vakuum på –⁠100,7kPa (–⁠1,007bar/5Torr).

2 La vakuumpumpen være avslått, og kontroller at ønsket

vakuum opprettholdes i minst 1 time.

3 Hvis systemet ikke oppnår ønsket vakuum innen 2 timer eller

det ikke kan opprettholde vakuumet i minst 1 time, kan det hende at systemet inneholder for mye fuktighet. I så fall må du avbryte vakuumet ved å sette systemet under trykk med nitrogengass til et manometertrykk på 0,05 MPa (0,5 bar), og gjenta trinn 1 til 3 inntil all fuktighet er fjernet.

4 Avhengig av om du straks vil fylle på kjølemedium via

påfyllingsporten for kjølemedium eller først forhåndsfylle en del av kjølemediet via væskeledningen, må du enten åpne avstengingsventilene på utendørsanlegget eller holde dem stengt. Se "5.6.3 Fylle på kjølemedium" på side 13 for mer informasjon.

5.5 Isolere kjølemedierørene

Du må isolere røropplegget når du har utført lekkasjetesten og vakuumtørkingen. Ta hensyn til følgende punkt:

▪ Sørg for å foreta en fullstendig isolering av alle tilkoblingsrør og

kjølemediegrensett.

▪ Sørg for å isolere væske- og gassrørene (for alle anlegg).

▪ Bruk varmebestandig polyetylenskum som kan tåle en temperatur

på 70°C for væskerørene, og polyetylenskum som tåler en temperatur på 120°C for gassrørene.

▪ Forsterk isolasjonen på kjølemedierørene i henhold til

installeringsområdet.

Omgivelsestempera

tur

≤30°C 75% til 80% relativ

>30°C ≥80% relativ

Det kan dannes kondens på overflaten til isolasjonen.

▪ Hvis det er fare for at kondens på avstengingsventilen kan dryppe

inn i innendørsanlegget gjennom åpninger mellom isolasjonen og rørene fordi utendørsanlegget er plassert høyere enn innendørsanlegget, må dette forhindres ved å tette til rundt tilkoblingene. Se figuren nedenfor.

a Isolasjonsmateriale b Tetningsmateriale osv.

Luftfuktighet Minimum tykkelse

15mm

luftfuktighet

20mm

luftfuktighet

5.6 Fylle på kjølemiddel

5.6.1 Forholdsregler ved påfylling av kjølemedium

ADVARSEL

▪ Bruk kun R410A som kjølemedium. Andre stoffer kan

forårsake eksplosjoner og ulykker.

▪ R410A inneholder fluoriserte drivhusgasser. Verdien for

global oppvarmingsevne (GWP) er 2087,5. Disse gassene må IKKE luftes ut i atmosfæren.

▪ Bruk alltid vernebriller og hansker når du fyller på

kjølemedium.

MERKNAD

Hvis strømmen slås av på noen av anleggene, kan ikke påfyllingen utføres på riktig måte.

MERKNAD

Sørg for å slå på strømmen 6 timer før anlegget startes for å sikre strøm til veivhusvarmeren samt beskytte kompressoren.

MERKNAD

Hvis driften utføres innen 12 minutter etter at innendørsog utendørsanleggene er slått på, vil ikke kompressoren kjøre før kommunikasjonen er opprettet på riktig måte mellom utendørsanlegget(/-ene) og innendørsanleggene.

MERKNAD

Før du starter påfyllingsprosedyrene kontrollerer du at 7‑LED-symbolet er normalt (se "6.1.4Få tilgang til modus

1 eller 2"på side17), og at ingen funksjonsfeilkoder vises

i brukergrensesnittet på innendørsanlegget. Vises det en funksjonsfeilkode, kan du se "8.1Løse problemer basert

på feilkoder"på side22.

MERKNAD

Kontroller at alle tilkoblede innendørsanlegg gjenkjennes (innstilling [1‑5]).

Installerings- og driftshåndbok

Luftkondisjoneringsanlegg i VRV IV-S-system

RXYSCQ4+5TMV1B

4P399985-1E – 2016.07

Page 13

5 Installering

p<p

b c e

A B

p<p

R410A

a c

MERKNAD

Lukk frontpanelet før det utføres drift med påfylling av kjølemedium. Hvis frontpanelet ikke er festet, kan ikke anlegget registrere om det kjøres på riktig måte.

MERKNAD

Ved vedlikehold og hvis systemet (utendørsanlegg + lokalt røropplegg + innendørsanlegg) ikke inneholder mer kjølemedium (f.eks. etter drift med gjenvinning av kjølemedium), må anlegget fylles med opprinnelig mengde kjølemedium (se anleggets merkeplate) og fastsatt mengde ekstra kjølemedium.

5.6.2 Fastsette mengden ekstra kjølemedium

INFORMASJON

Kontakt forhandleren for endelig justering av påfylling i testlaboratorium.

Tilleggsfylling av kjølemedium = R (kg). R bør avrundes til enheter på 0,1 kg.

R=[(X1×Ø9,5)×0,059+(X2×Ø6,4)×0,022]

=Total lengde (m) for diameter på væskerør på Øa

1...2

INFORMASJON

Rørlengden regnes som avstanden fra utendørsanlegget til det borterste innendørsanlegget.

Når rørene regnes i meter, bruker du tabellen nedenfor for å finne riktig vektfaktor. Det bør erstattes i formelen for R.

Rør i tommer Rør i meter

Dimensjon (Ø)

(mm)

6,4 0,022 6 0,018 9,5 0,059 10 0,065

Vektfaktor Dimensjon (Ø)

(mm)

Vektfaktor

3 Forhåndsfyll kjølemedium til fastsatt mengde ekstra

kjølemedium er nådd eller forhåndsfylling ikke lenger er mulig, og steng deretter ventil C og B.

4 Gjør ett av følgende:

Hvis Så

Fastsatt mengde ekstra kjølemedium er nådd

Løsne grenrøret fra væskeledningen.

Du trenger ikke følge instruksjonene under "Fylle på kjølemedium (i modusen for manuell påfylling av ekstra kjølemedium)".

For mye kjølemedium er fyltpåSamle opp kjølemedium.

Løsne grenrøret fra væskeledningen.

Du trenger ikke følge instruksjonene under "Fylle på kjølemedium (i modusen for manuell påfylling av ekstra kjølemedium)".

Fastsatt mengde ekstra kjølemedium er ennå ikke

nådd

Løsne grenrøret fra væskeledningen.

Fortsett med instruksjonene under "Fylle på kjølemedium (i modusen for manuell påfylling av ekstra kjølemedium)".

Fylle på kjølemedium (i modusen for manuell påfylling av ekstra kjølemedium)

Resten av kjølemediemengden kan fylles på ved å kjøre utendørsanlegget i modusen for manuell påfylling av ekstra kjølemedium.

5 Tilkoble som vist nedenfor. Kontroller at ventil A er stengt.

5.6.3 Fylle på kjølemedium

Hvis du vil at påfyllingsprosessen for kjølemedium skal utføres raskere, anbefales det på store systemer først å forhåndsfylle en del av kjølemediet via væskeledningen før du går i gang med selve den manuelle påfyllingen. Du kan hoppe over dette trinnet, men da vil påfyllingen ta lengre tid.

Forhåndsfylle kjølemedium

Forhåndsfylling kan gjøres uten at kompressoren kjører ved å koble kjølemedieflasken til utløpsporten på avstengingsventilen for væskeledningen.

1 Tilkoble som vist nedenfor. Kontroller at alle avstengingsventiler

for utendørsanlegget, samt ventil A, er stengt.

a Trykkreduksjonsventil b Nitrogen c Vektskål d Tank for kjølemedium R410A (hevertsystem) e Vakuumpumpe

f Avstengingsventil for væskeledning g Avstengingsventil for gassledning A Ventil A B Ventil B C Ventil C

2 Åpne ventil C og B.

RXYSCQ4+5TMV1B Luftkondisjoneringsanlegg i VRV IV-S-system 4P399985-1E – 2016.07

a Vektskål b Tank for kjølemedium R410A (hevertsystem) c Vakuumpumpe d Påfyllingsport for kjølemedium

A Ventil A

MERKNAD

Påfyllingsporten for kjølemedium er koblet til røropplegget inne i anlegget. Anleggets innvendige røropplegg er allerede påfylt kjølemedium på fabrikken, så vær forsiktig når du kobler til påfyllingsslangen.

6 Åpne alle avstengingsventilene på utendørsanlegget. Nå er det

viktig at ventil A er stengt!

7 Følg alle forholdsregler som er nevnt under

"6Konfigurasjon"på side16 og "7Ferdigstilling"på side21.

8 Slå på strømmen til innendørsanleggene og utendørsanlegget. 9 Aktiver innstilling [2‑20] for å starte modusen for manuell

påfylling av ekstra kjølemedium. Du finner flere detaljer under

"6.1.8Modus 2: Innstillinger på installasjonsstedet"på side18.

Resultat: Anlegget starter driften.

Installerings- og driftshåndbok

Page 14

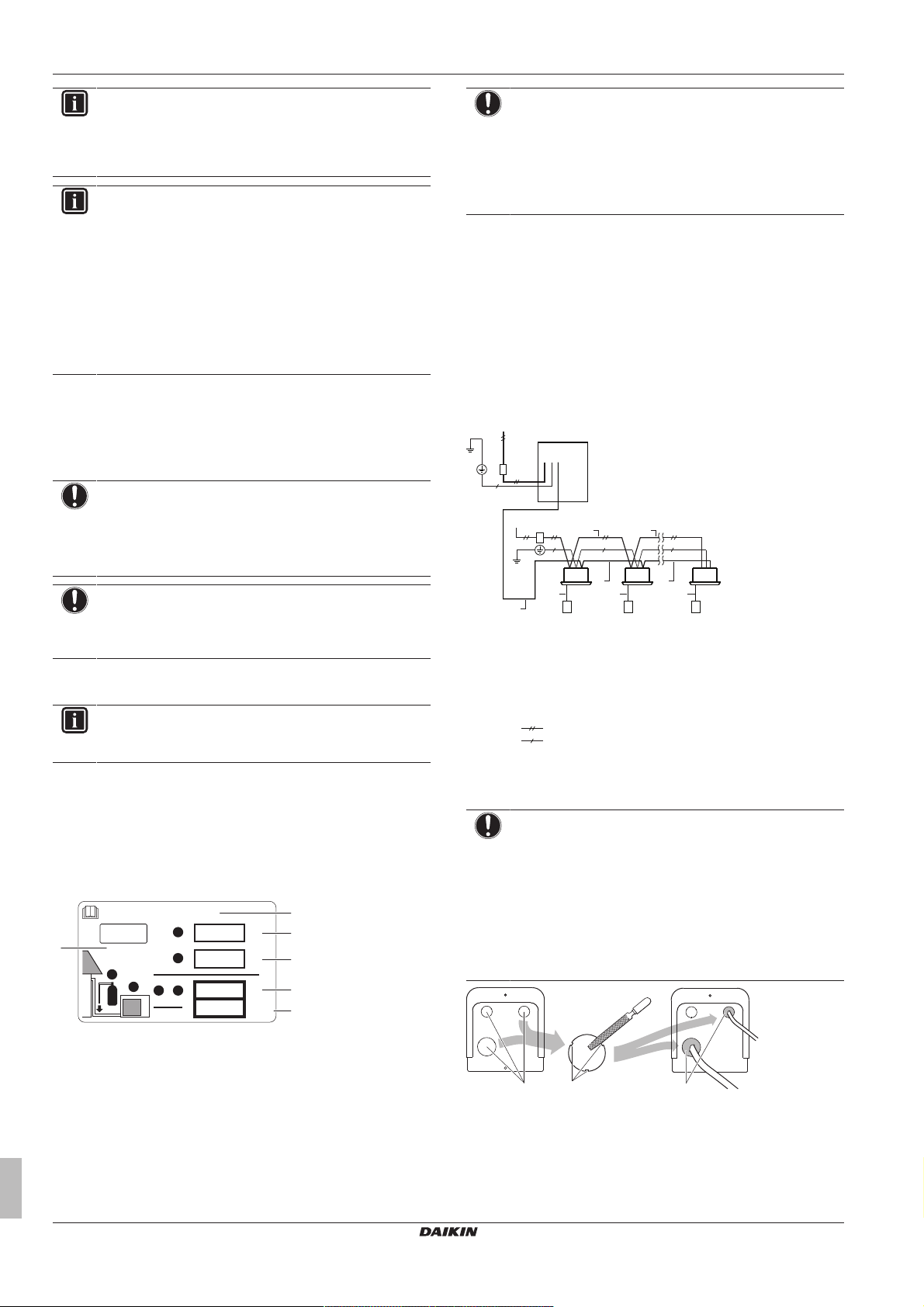

5 Installering

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

b g g

fffh

eee

h h h

h h

INFORMASJON

Driften med manuell påfylling av kjølemedium stanser automatisk innen 30 minutter. Hvis påfyllingen ikke er fullført etter 30 minutter, utfører du tilleggsfylling av kjølemedium på nytt.

INFORMASJON

▪ Når det registreres en funksjonsfeil under prosedyren

(f.eks. ved stengt avstengingsventil), vises det en funksjonsfeilkode. I så fall må du se under

"5.6.4 Feilkoder ved påfylling av kjølemedium" på side 14 og løse funksjonsfeilen som beskrevet. Du

tilbakestiller funksjonsfeilen ved å trykke på BS3. Du kan starte "Fylle på"-instruksjonene igjen.

▪ Du kan avbryte manuell påfylling av kjølemedium ved å

trykke på BS3. Anlegget vil stanse og gå tilbake til inaktiv status.

10 Åpne ventil A. 11 Fyll kjølemedium til gjenværende fastsatt mengde ekstra

kjølemedium er nådd, og steng deretter ventil A.

12 Trykk på BS3 for å stanse modusen for manuell påfylling av

ekstra kjølemedium.

MERKNAD

Sørg for å åpne alle avstengingsventiler etter (forhånds-)påfylling av kjølemedium.

Kompressoren blir skadd dersom systemet kjøres med stengte avstengingsventiler.

MERKNAD

I Europa brukes drivhusgassutslippene fra den totale mengden kjølemedium i systemet (uttrykt som tonn CO2ekvivalenter) til å fastsette vedlikeholdsintervallene. Følg gjeldende lovgivning.

Formel for beregning av drivgassutslippene:GWP-verdi for kjølemediet × Total mengde kjølemedium [i kg] / 1000

2 Fest etiketten på innsiden av utendørsanlegget. Det er avsatt et

eget felt for det på etiketten med elektrisk koblingsskjema.

5.7 Tilkoble de elektriske ledningene

5.7.1 Lokalt ledningsopplegg: Oversikt

Lokalt ledningsopplegg består av strømtilførsel (alltid med jording) og ledningsopplegg for innendørs/utendørskommunikasjon (= overføring).

Eksempel:

MERKNAD

Når du har fylt på kjølemediet, må du huske å skru til lokket på påfyllingsporten for kjølemedium. Tiltrekkingsmomentet for lokket er 11,5 til 13,9N•m.

5.6.4 Feilkoder ved påfylling av kjølemedium

INFORMASJON

Hvis det oppstår en funksjonsfeil, vises feilkoden i

a Lokal strømtilførsel (med jordfeilbryter) b Hovedbryter c Jordforbindelse d Utendørsanlegg e Innendørsanlegg

f Brukergrensesnitt g Ledningsopplegg for strømtilførsel (mantlet kabel) (230 V) h Overføringsledning (mantlet kabel) (16 V)

Strømtilførsel 1~50Hz Jordledninger

brukergrensesnittet på innendørsanlegget.

Hvis det oppstår en funksjonsfeil, må du straks stenge ventil A. Bekreft funksjonsfeilkoden og utfør tilhørende handling, se "8.1Løse

problemer basert på feilkoder"på side22.

5.6.5 Slik fester du etiketten for fluoriserte drivhusgasser

1 Fyll ut etiketten som følger:

5.7.2 Retningslinjer når du trykker ut hull i perforert plate

MERKNAD

Forholdsregler når du lager hull i perforert plate:

▪ Unngå skade på huset.

▪ Når du har lagd hullene, anbefales det å fjerne skarpe

kanter samt male kantene og områdene rundt med utbedringsmaling for å hindre rustdannelse.

▪ Surr beskyttelsestape rundt elektriske ledninger når de

føres gjennom hullene i de perforerte platene slik at de ikke skades.

a Hvis en flerspråklig etikett for fluoriserte drivhusgasser

følger med anlegget (se tilbehør), skal du ta av delen med det aktuelle språket og lime den fast på toppen av a.

b Fabrikkpåfylt mengde: se anleggets merkeplate

c Ekstra mengde kjølemedium som ble påfylt

d Total mengde kjølemedium som er påfylt

e Drivhusgassutslipp av den totale mengden kjølemedium

som er påfylt, uttrykt i tonn CO2-ekvivalenter

f GWP = globalt oppvarmingspotensiale

a Perforert hull b Skarp kant c Tetningsmasse osv.

Installerings- og driftshåndbok

Luftkondisjoneringsanlegg i VRV IV-S-system

RXYSCQ4+5TMV1B

4P399985-1E – 2016.07

Page 15

5.7.3 Retningslinjer for tilkobling av elektriske

F1 F2 F1 F2 F1 F2

X2M

TO OUT/DTO IN/D

TO IN/D UNIT

F1 F2 F1 F2

TO OUT/D UNIT

1~ 50 Hz

220-240 V

X1M

X2M

b a

a b c d e

A B

ledninger

Tiltrekkingsmomenter

Ledningsopplegg Dimensjon på skrue Tiltrekkingsmome

nt (N•m)

Ledning for

M5 2,0~3,0

strømtilførsel

(strømtilførsel + skjermet jording)

Overføringsledning M3,5 0,8~0,97

5.7.4 Slik kobler du det elektriske ledningsopplegget til utendørsanlegget

MERKNAD

▪ Følg koblingsskjemaet (leveres med anlegget, plassert

på innsiden av servicedekselet).

▪ Pass på at de elektriske ledningene IKKE forhindrer at

servicedekselet kan festes skikkelig.

1 Fjern servicedekselet. 2 Tilkoble overføringsledningen slik:

5 Installering

a Jordfeilbryter b Sikring c Strømforsyningskabel

4 Fest kablene (strømtilførsel og overføringsledning) med

kabelbånd.

a Bruk lederen med mantlet ledning (2-leder) (ingen polaritet) b Rekkeklemme (kjøpes lokalt)

ADVARSEL

Du må bruke skjermet ledning og koble jord til overføringskontakten (X2M).

a Kabelbånd

b Festeplate X1M Strømtilførsel X2M Overføringsledning

5 Før ledningen gjennom rammen, og fest ledningen til den.

Føre gjennom rammen

a Strømtilførselskabel b Kabel til overføringsledning

Koble til rammen Når det føres kabler fra anlegget, kan du

sette inn en beskyttelseshylse for kanalene (PG-innsatser) i perforeringshullet.

Når du ikke bruker en ledningskanal, må du beskytte ledningene med vinylrør for å forhindre at kanten på perforeringshullet kutter ledningene.

3 Tilkoble strømtilførselen slik:

RXYSCQ4+5TMV1B Luftkondisjoneringsanlegg i VRV IV-S-system 4P399985-1E – 2016.07

a Jord

A Innsiden av utendørsanlegget B Utsiden av utendørsanlegget a Ledning b Bøssing c Mutter d Ramme e Slange

6 Sett på plass servicedekselet.

Installerings- og driftshåndbok

Page 16

6 Konfigurasjon

a bc de

A1P

X1M

X2M

BS2

SET

BS1

MODE

BS3

RETURN

BS4

TEST

BS5

RESET

H1P H2P H3P H4P H5P H6P H7P

MODE

TEST:

L.N.O.P.

DEMAND

C/H SELECT

HWL:

IND

MASTER

SLAVE

H8P

MULTI

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

7 Tilkoble en jordfeilbryter og sikring til ledningen for

strømtilførsel.

5.8 Ferdigstille monteringen av utendørsanlegget

5.8.1 Fullføre overføringsledningene

Når overføringsledningene inne i anlegget er montert, vikler du dem inn med tape sammen med kjølemedierørene, som vist på figuren nedenfor.

a Væskerør

b Gassrør

c Isolator

d Overføringsledninger (F1/F2)

e Tape

6 Konfigurasjon

INFORMASJON

Det er viktig at montøren leser all informasjon i dette kapitlet fortløpende og at systemet konfigureres slik det står angitt.

Modus Beskrivelse

Modus 2

(innstillinger på installasjonsstedet)

Modus2 brukes til å endre feltinnstillinger for systemet. Du kan både vise og endre gjeldende verdi for feltinnstillingen.

Vanligvis kan normal drift fortsette uten spesielle grep etter at feltinnstillingene er endret.

Enkelte feltinnstillinger brukes til spesialoperasjoner (f.eks. drift kun 1 gang, innstilling for gjenvinning/vakuumtørking, innstilling for manuell påfylling av kjølemedium, osv.). I slike tilfeller må du avbryte spesialoperasjonen før normal drift kan fortsette. Dette er angitt i forklaringene nedenfor.

6.1.2 Få tilgang til komponentene for innstillinger på installasjonsstedet

Se "5.1.1Slik åpner du utendørsanlegget"på side8.

6.1.3 Komponenter for innstillinger på installasjonsstedet

MERKNAD

DIP-bryteren (DS1 på A1P) brukes ikke. Du må IKKE endre fabrikkinnstillingen.

Komponentene for å angi feltinnstillinger er som følger:

6.1 Gjøre innstillinger på stedet

6.1.1 Om å gjøre innstillinger på stedet

Du må sende inndatasignaler til utendørsanleggets hovedkretskort (A1P) for å konfigurere varmepumpesystemet. Dette involverer følgende komponenter for feltinnstillinger:

▪ Trykknapper for å sende inndatasignaler til kretskortet

▪ Skjerm til å avlese tilbakemelding fra kretskortet

Feltinnstillinger er definert etter modus, innstilling og verdi. Eksempel: [2‑8]=4.

PC-konfigurator

For VRV IV-S-system med varmepumpe er det også mulig å angi en rekke feltinnstillinger for ferdigstilling via grensesnittet til en datamaskin (til dette kreves tilleggsutstyr EKPCCAB). Montøren kan forberede konfigurasjonen (eksternt) på PCen og senere laste opp konfigurasjonen til systemet.

Se også: "6.1.9 Koble PC-konfiguratoren til utendørsanlegget" på

side21.

Modus 1 og 2

Modus 1

(overvåkingsinnstilli nger)

Installerings- og driftshåndbok

FARE: ELEKTRISK STØT

Modus Beskrivelse

Modus1 kan brukes til å overvåke gjeldende tilstand for utendørsanlegget. Du kan dessuten overvåke deler av innholdet i feltinnstillingene.

BS1~BS5 Trykknapper H1P~H7P 7‑LED-display

H8P LED til identifisering under initialisering

) AV ( ) Blinker ( )

PÅ (

Trykknapper

Bruk trykknappene til å foreta feltinnstillingene. Betjen trykknappene med en isolert pinne (f.eks. en lukket kulepenn) for å unngå berøring med strømførende deler.

BS1 MODE: For endring av innstilt modus BS2 SET: For innstilling på stedet BS3 RETURN: For innstilling på stedet BS4 TEST: For prøvekjøring BS5 RESET: For tilbakestilling av adressen når ledningene

byttes eller det installeres et ekstra innendørsanlegg

7‑LED-display

Displayet viser tilbakemelding om feltinnstillingene, som er definert som [Modus-innstilling]=Verdi.

H1P Viser modusen

H2P~H7P Viser innstillingene og verdiene, representert i binær kode

Eksempel:

Beskrivelse

Standardtilstand

(H1P AV)

Modus 1

(H1P blinker)

Modus 2

(H1P PÅ)

Luftkondisjoneringsanlegg i VRV IV-S-system

RXYSCQ4+5TMV1B

4P399985-1E – 2016.07

Page 17

6 Konfigurasjon

H1P

H2P H3P H4P H5P H6P H7P

- + + + + +

[

H1P

32 16 8 4 2 1]

+ + + + +0 0 8 0 0 0

+ + + + +0 0 0 4 0 0

10~12 min

BS1 [5 s]

BS1

BS1 [1×]

BS2 [X×]

BS3 [1×]

BS1 [1×]

BS1 [5 s]

BS2 [X×]

BS2 [X×]b

BS3 [1×]c

BS3 [1×]d

BS3 [1×]

Beskrivelse

Innstilling 8

(i modus 2)

(H2P~H7P = binær 8)

Verdi 4

(i modus 2)

(H2P~H7P = binær 4)

6.1.4 Få tilgang til modus 1 eller 2

Når anleggene er slått PÅ, viser displayet standardtilstand. Derfra kan du åpne modus1 og modus2.

Initialisering: standardtilstand

MERKNAD

Sørg for å slå på strømmen 6 timer før anlegget startes for å sikre strøm til veivhusvarmeren samt beskytte kompressoren.

Slå på strømtilførselen til utendørsanlegget og alle innendørsanlegg. Når kommunikasjonen mellom innendørsanleggene og utendørsanleggene er opprettet og normal, vil statusen til displayindikasjonen være som vist nedenfor (standardtilstand når anlegget leveres fra fabrikken).

Eksempel: 7‑LED-display – Standardtilstand

Slik kan du lese av statusen til drift med liten støy:

# Handling Knapp/display

1 Pass på at lysdiodene viser

standardtilstanden.

(H1P AV)

2 Kontroller statusen til

lysdiode H6P.

H6P AV: Anlegget kjører ikke med begrensninger for liten støy.

H6P PÅ: Anlegget kjører med begrensninger for liten støy.

Eksempel: 7‑LED-display – Modus1

Slik kan du lese av innstilling [1‑5] (= totalt antall tilkoblede innendørsanlegg):

# Handling Knapp/display

1 Start fra standardtilstanden.

2 Velg modus 1.

3 Velg innstilling 5.

("X×" avhenger av hvilken innstilling du vil velge.)

(= binær 5)

4 Vis verdien til innstilling 5.

(det er 8 tilkoblede innendørsanlegg)

(= binær 8)

5 Avslutt modus 1.

Hvis standardtilstanden ikke er vist etter 10~12 minutter, kontrollerer du funksjonsfeilkoden i brukergrensesnittet på innendørsanlegget. Løs funksjonsfeilkoden. Kontroller først kommunikasjonsledningen.

Bytte mellom modi

Bruk BS1 til å bytte mellom standardtilstanden, modus 1 og modus2.

6.1.5 Bruke modus 1

I modus 1 (og i standardtilstand) kan du lese av litt informasjon.

RXYSCQ4+5TMV1B Luftkondisjoneringsanlegg i VRV IV-S-system 4P399985-1E – 2016.07

a Strøm PÅ b Standardtilstand c LED-indikasjon når det er funksjonsfeil

a Standardtilstand (H1P AV) b Modus 1 (H1P blinker) c Modus 2 (H1P PÅ)

BS1 Trykk på BS1.

BS1 [5 s] Trykk på BS1 i minst 5sek.

INFORMASJON

Hvis du blir i tvil midtveis i prosessen, trykker du på BS1 for å gå tilbake til standardtilstanden.

6.1.6 Bruke modus 2

I modus 2 kan du foreta feltinnstillinger for å konfigurere systemet.

Eksempel: 7‑LED-display – Modus2

Du kan endre verdien til innstilling [2‑8] (= Te ønsket temperatur under kjøledrift) til 4 (=8°C) slik:

# Handling Knapp/display

1 Start fra standardtilstanden.

2 Velg modus 2.

3 Velg innstilling 8.

("X×" avhenger av hvilken innstilling du vil velge.)

(= binær 8)

4 Velg verdi 4 (= 8°C).

a: Vis gjeldende verdi. b: Endre til 4. ("X×" avhenger

av gjeldende verdi og av hvilken verdi du vil velge.)

c: Skriv inn verdien i systemet.

d: Bekreft. Systemet starter driften i henhold til innstillingen.

Installerings- og driftshåndbok

Page 18

6 Konfigurasjon

BS1 [1×]

# Handling Knapp/display

5 Avslutt modus 2.

6.1.7 Modus 1 (og standardtilstand): Overvåkingsinnstillinger

I modus 1 (og i standardtilstand) kan du lese av litt informasjon.

7‑LED-display – Standardtilstand (H1P AV)

Du kan lese av følgende informasjon:

Verdi/beskrivelse

H6P Viser statusen til drift med liten støy.

Anlegget kjører ikke med begrensninger for liten støy.

PÅ

Anlegget kjører med begrensninger for liten støy.

Drift med liten støy demper lyden fra anlegget i forhold til ved nominelle driftsforhold.

Drift med liten støy kan angis i modus2. Det er to fremgangsmåter for å aktivere drift med liten støy på systemet med utendørsanlegg.

▪ Den første måten er å aktivere drift med liten støy om

natten via feltinnstilling. Anlegget vil kjøre med valgt nivå for liten støy innenfor valgte tidsrammer.

▪ Den andre måten er å aktivere drift med liten støy basert

på et eksternt inngangssignal. Til slik drift kreves det tilleggsutstyr.

H7P Viser statusen til drift med begrenset støyforbruk.

Anlegget kjører ikke med begrenset strømforbruk.

PÅ

Anlegget kjører med begrenset strømforbruk.

Begrenset strømforbruk reduserer strømforbruket til anlegget i forhold til ved nominelle driftsforhold.

Begrenset strømforbruk kan angis i modus2. Det er to fremgangsmåter for å aktivere begrenset strømforbruk på systemet med utendørsanlegg.

▪ Den første måten er å aktivere tvunget begrenset

strømforbruk via feltinnstilling. Anlegget vil alltid kjøre med valgt begrenset strømforbruk.

▪ Den andre måten er å aktivere begrenset strømforbruk

basert på et eksternt inngangssignal. Til slik drift kreves det tilleggsutstyr.

7‑LED-display – Modus1 (H1P blinker)

Du kan lese av følgende informasjon:

Innstilling

(

[1‑5]

Viser totalt antall tilkoblede innendørsanlegg.

[1‑14]

Viser siste funksjonsfeilkode. [1‑15]

Viser den nest siste funksjonsfeilkoden.

[1‑16]

Viser den tredje siste funksjonsfeilkode.

)

Det kan være greit å kontrollere om det totale antallet innendørsanlegg som er installert, samsvarer med det totale antallet innendørsanlegg som gjenkjennes av systemet. Hvis dette ikke stemmer, bør du kontrollere banen til kommunikasjonsledningen mellom utendørs og innendørsanleggene (F1/F2kommunikasjonsledning).

Når de siste funksjonsfeilkodene blir tilbakestilt ved et uhell i brukergrensesnittet til et innendørsanlegg, kan de kontrolleres på nytt via disse overvåkingsinnstillingene.

Vil du ha informasjon om innholdet i eller årsaken til funksjonsfeilkoden, kan du se

"8.1Løse problemer basert på feilkoder"på side22. Der er de

mest relevante funksjonsfeilkodene forklart. Du finner detaljert informasjon om funksjonsfeilkoder i servicehåndboken for dette anlegget.

Du finner mer detaljert informasjon om funksjonsfeilkodene hvis du trykker på BS2 inntil 3 ganger.

Verdi/beskrivelse

6.1.8 Modus 2: Innstillinger på installasjonsstedet

I modus 2 kan du foreta feltinnstillinger for å konfigurere systemet. Lysdiodene gir en binær fremstilling av innstillingen/verditallet.

Innstilling

(= binær)

[2‑8]

Te ønsket temperatur under drift med kjøling.

(standard)

Installerings- og driftshåndbok

Verdi

Beskrivelse

6°C

Auto

8°C

9°C 10°C 11°C

RXYSCQ4+5TMV1B

Luftkondisjoneringsanlegg i VRV IV-S-system

4P399985-1E – 2016.07

Page 19

6 Konfigurasjon

Innstilling

(= binær)

[2‑9]

Tc ønsket temperatur under drift med oppvarming. (standard)

[2‑12]

Aktiver funksjonen for liten støy og/eller begrenset strømforbruk via adapteren for ekstern styring (DTA104A61/62).

Hvis systemet må kjøres i drift med liten støy eller med begrenset strømforbruk når et eksternt signal sendes til anlegget, bør denne innstillingen endres. Denne innstillingen vil bare tre i kraft når tilleggsutstyret Adapter for ekstern styring (DTA104A61/62) er installert på innendørsanlegget.

[2‑18]

Innstilling av høyt statisk trykk for vifte.

Denne innstillingen bør aktiveres hvis du vil øke det statiske trykket fra viften på utendørsanlegget. Se Tekniske spesifikasjoner hvis du vil ha flere detaljer om denne innstillingen.

[2‑20]

Manuell påfylling av ekstra kjølemedium.

Vil du fylle på mengden med ekstra kjølemedium manuelt (uten funksjonen for automatisk påfylling av kjølemedium), skal du bruke innstillingen nedenfor.

[2‑21]

Modus for kjølemedieoppsamling/vakuumtørking.

Når du skal sikre fri bane for å gjenvinne kjølemedium fra systemet eller fjerne reststoffer fra eller vakuumtørke systemet, må du bruke en innstilling som vil åpne nødvendige ventiler i kjølemediekretsen slik at kjølemediegjenvinningen eller vakuumtørkingen kan gjøres skikkelig.

[2‑22]

Innstilling for automatisk liten støy og lavt nivå om natten.

Når du endrer denne innstillingen, så aktiverer du funksjonen for automatisk drift med liten støy for anlegget og du angir driftsnivået. Avhengig av valgt nivå så senkes støynivået. Start- og stopptidspunktene for denne funksjonen er definert under innstilling [2‑26] og [2‑27].

[2‑25]

Driftsnivå for liten drift via adapteren for ekstern styring.

Hvis systemet må kjøres under driftsforhold med liten støy der et eksternt signal sendes til anlegget, angir denne innstillingen hvilket nivå for liten støy som skal brukes.

Denne innstillingen vil bare tre i kraft når tilleggsutstyret Adapter for ekstern styring (DTA104A61/62) er installert og innstilling [2‑12] er aktivert.

[2‑26]

Starttidspunkt for drift med liten støy.

Denne innstillingen brukes sammen med innstilling [2‑22].

(standard)

Verdi

Beskrivelse

Auto

46°C 43°C

Deaktivert.

Aktivert.

Deaktivert.

Aktivert.

Deaktivert.

Aktivert.

Vil du stanse driften med manuell påfylling av ekstra kjølemedium (når nødvendig mengde med ekstra kjølemedium er fylt på), trykker du på BS3. Hvis denne funksjonen ikke ble avbrutt ved å trykke på BS3, vil anlegget stanse driften etter 30minutter. Hvis det ikke holdt med 30minutter til å fylle på den nødvendige mengden med kjølemedium, kan funksjonen aktiveres på nytt ved å endre feltinnstillingen igjen.

Deaktivert.

Aktivert.

Vil du stanse modusen for kjølemedieoppsamling/vakuumtørking, trykker du på BS1. Hvis du ikke trykker på BS1, vil systemet fortsette i modusen for kjølemedieoppsamling/vakuumtørking.

Deaktivert

Nivå 1 Nivå 3<Nivå 2<Nivå 1 Nivå 2 Nivå 3

Nivå 1 Nivå 3<Nivå 2<Nivå 1 Nivå 2

Nivå 3

20:00 22:00

24:00

RXYSCQ4+5TMV1B Luftkondisjoneringsanlegg i VRV IV-S-system 4P399985-1E – 2016.07

Installerings- og driftshåndbok

Page 20

6 Konfigurasjon

Innstilling

(= binær)

[2‑27]

Stopptidspunkt for drift med liten støy.

Denne innstillingen brukes sammen med innstilling [2‑22].

[2‑30]

Nivå for begrenset strømforbruk (trinn1) via adapteren for ekstern styring (DTA104A61/62).

Hvis systemet må kjøres under forhold med begrenset strømforbruk der et eksternt signal sendes til anlegget, angir denne innstillingen hvilket nivå for begrenset strømforbruk som skal brukes i trinn 1. Nivået er i henhold til tabellen.

[2‑31]

Nivå for begrenset strømforbruk (trinn 2) via adapteren for ekstern styring (DTA104A61/62).

[2‑32]

Kontinuerlig tvungen drift med begrenset strømforbruk (adapter for ekstern styring er ikke nødvendig for å utføre begrenset strømforbruk).

Hvis systemet alltid må kjøres under forhold med begrenset strømforbruk, aktiverer og definerer denne innstillingen hvilket nivå for begrenset strømforbruk som til enhver tid skal brukes. Nivået er i henhold til tabellen.

[2‑38]

Type innendørsanlegg

Når du har endret denne innstillingen, må du slå AV systemet, vente i 20sekunder, og deretter slå det PÅ igjen. Hvis ikke blir ikke innstillingen behandlet og det kan vises funksjonsfeilkoder.

[2‑41]

Innstilling for komfortabel kjøling.

Denne innstillingen brukes sammen med innstilling [2‑8].

[2‑42]

Innstilling for komfortabel oppvarming.

Denne innstillingen brukes sammen med innstilling [2‑9].

Verdi

Beskrivelse

6:00 7:00 8:00

(standard)

60% 70%

(standard)

80%

30% 40%

(standard)

50%

Funksjon ikke aktiv.

(standard)

Følger innstilling [2‑30]. Følger innstilling [2‑31].

VRVDX-innendørsanlegg er installert

(standard)

RADX-innendørsanlegg er installert

Økonomisk

Svak

(standard)

Hurtig

Kraftig

Økonomisk

Svak

(standard)

Hurtig

Kraftig

Installerings- og driftshåndbok

Luftkondisjoneringsanlegg i VRV IV-S-system

RXYSCQ4+5TMV1B

4P399985-1E – 2016.07

Page 21

7 Ferdigstilling

345

H JS T

c (X41A)

A1P

6.1.9 Koble PC-konfiguratoren til utendørsanlegget

a PC b Kabel (EKPCCAB)

c (X41A) Skjøteledning er koblet til X41A

A1P Hovedkretskort til utendørsanlegg

7 Ferdigstilling

Etter installering og når feltinnstillingene er angitt, er montøren pålagt å kontrollere at driften går som den skal. Det må derfor utføres en prøvekjøring i henhold til prosedyrene som er beskrevet nedenfor.

7.1 Forholdsregler ved ferdigstilling

LIVSFARE Foreta ikke prøvekjøringen mens det arbeides på

innendørsanleggene.

Når du foretar prøvekjøringen, kjører både utendørsanlegget og det tilkoblede innendørsanlegget. Det er farlig å arbeide på et innendørsanlegg mens prøvekjøringen utføres.

MERKNAD

Sørg for å slå på strømmen 6 timer før anlegget startes for å sikre strøm til veivhusvarmeren samt beskytte kompressoren.

Under prøvekjøring starter utendørsanlegget og innendørsanleggene opp. Kontroller at forberedelsene for alle innendørsanleggene er fullført (lokalt røropplegg, elektrisk ledningsopplegg, luftrensing osv.). Se i installeringshåndboken for innendørsanleggene for mer informasjon.

7.2 Sjekkliste før ferdigstilling

Kontroller punktene nedenfor rett etter installeringen av anlegget. Når du har sjekket alle kontrollpunktene nedenfor, må anlegget lukkes. Først da kan du starte anlegget.

Du har lest samtlige installerings- og driftsinstruksjoner, som er beskrevet i Referanseguide for montører og

brukere. Installering

Kontroller at anlegget er riktig installert, slik at unormal støy og vibrasjoner unngås når anlegget startes.

Lokalt ledningsopplegg

Kontroller at det lokale ledningsopplegget er utført i henhold til instruksjonene som er beskrevet i kapittel

"5.7 Tilkoble de elektriske ledningene" på side 14, i

henhold til koblingsskjemaene samt i henhold til gjeldende lovgivning.

Spenning på strømtilførsel

Kontroller spenningen på det lokale tilførselspanelet. Spenningen må tilsvare den spenningen som er angitt på anleggets identifikasjonsmerke.

Jordledninger

Kontroller at jordledningene er riktig tilkoblet, og at jordkontaktene er strammet til.

Isolasjonstest av hovedstrømkretsen

Bruk en megatester for 500 V til å kontrollere at isolasjonsmotstanden er på 2MΩ eller mer ved å sette på en spenning på 500V likestrøm mellom strømkontaktene og jord. Bruk aldri en megatester på overføringsledningene.

Sikringer, strømbrytere eller verneanordninger

Kontroller at sikringene, strømbryterne eller de verneanordningene som er montert på stedet, er av den størrelsen og typen som er angitt i kapittel "4.3.1Krav for

sikkerhetsanordninger" på side 8. Kontroller at ingen

sikringer eller verneanordninger er blitt koblet ut.

Innvendig ledningsopplegg

Kontroller visuelt boksen med elektriske komponenter og innvendig i anlegget for å finne eventuelle løse tilkoblinger eller elektriske komponenter som er skadet.

Rørdimensjon og rørisolasjon

Pass på at riktig rørdimensjon er montert, og at isolasjonsarbeidet er skikkelig utført.

Avstengingsventiler

Kontroller at avstengingsventilene er åpne på både væske- og gassiden.

Utstyr som er skadet

Kontroller anlegget på innsiden, og se etter skadde komponenter eller sammenklemte rør.

Lekkasje av kjølemedium

Kontroller anlegget på innsiden, og se om det lekker kjølemedium. Hvis det er kjølemedielekkasje, kan du prøve å reparere lekkasjen. Kontakt nærmeste forhandler hvis reparasjon ikke lykkes. Unngå kontakt med kjølemedium som er lekket ut av rørtilkoblingene. Dette kan medføre frostskade.

Oljelekkasje

Kontroller kompressoren og se om det lekker olje. Hvis det er oljelekkasje, kan du prøve å reparere lekkasjen. Kontakt nærmeste forhandler hvis reparasjon ikke lykkes.

Luftinntak/-utløp

Kontroller at luftinntaket og -utløpet til anlegget ikke er tilstoppet av papirark, papp eller annet materiale.

Påfylling av ekstra kjølemedium

Mengden kjølemedium som skal fylles på anlegget, skal være angitt på medfølgende skilt for "etterfylt kjølemedium" og være festet på baksiden av frontdekselet.

Installeringsdato og innstilling på stedet

Husk å notere installeringsdatoen på klistremerket bak på frontpanelet i henhold til EN60335‑2‑40, og skriv ned innholdet i feltinnstillingen(e).

RXYSCQ4+5TMV1B Luftkondisjoneringsanlegg i VRV IV-S-system 4P399985-1E – 2016.07

Installerings- og driftshåndbok

Page 22

8 Feilsøking

7.3 Sjekkliste under igangsetting

Slik gjennomfører du en testkjøring.

7.3.1 Om prøvekjøring

Prosedyren nedenfor beskriver prøvekjøring av hele systemet. Denne operasjonen kontrollerer og vurderer følgende punkter:

▪ Kontrollerer om det er feil på ledningsopplegget

(kommunikasjonssjekk med innendørsanleggene).

▪ Kontrollerer åpningen på avstengingsventilene.

▪ Vurderer rørlengden.

Sørg for å utføre prøvekjøringen av systemet etter første installering. Ellers vil funksjonsfeilkoden vises i brukergrensesnittet, og normal drift eller prøvekjøring av enkeltstående innendørsanlegg vil ikke kunne utføres.

Unormale forhold på innendørsanlegg kan ikke kontrolleres for hvert enkelt anlegg separat. Når prøvekjøringen er fullført, kontrollerer du ett og ett innendørsanlegg ved å utføre normal drift ved hjelp av brukergrensesnittet. Se i installeringshåndboken for innendørsanlegget for flere detaljer om enkeltstående prøvekjøring.

INFORMASJON

▪ Det kan ta inntil 10 minutter å oppnå en homogen

tilstand for kjølemediet før kompressoren starter.

▪ Under prøvekjøringen kan driftslyden av kjølemediet

eller lyden av en magnetventil bli høy og displayindikasjonen kan endres. Dette er ikke funksjonsfeil.

7.3.2 Slik utfører du prøvekjøringen (7-LEDdisplay)

1 Kontroller at du har angitt alle ønskede feltinnstillinger: se

"6.1Gjøre innstillinger på stedet"på side16.

2 Slå PÅ strømmen til utendørsanlegget og de tilkoblede

innendørsanleggene.

Trinn Beskrivelse

Utpumping Anlegg stanser

INFORMASJON

Det er ikke mulig å stanse driften av anlegget via brukergrensesnittet under prøvekjøring. Trykk på BS3for å avbryte driften. Anlegget vil stanse etter ±30 sekunder.

4 Kontroller resultatet av prøvekjøringen på 7-LED-displayet på

utendørsanlegget.

Fullførelse Beskrivelse

Normal fullførelse

Unormal fullførelse

Se "7.3.3Korrigere etter unormal fullførelse av

prøvekjøringen"på side22 når du skal

korrigere det som er unormalt. Når prøvekjøringen er helt ferdig, vil normal drift være mulig etter 5 minutter.

7.3.3 Korrigere etter unormal fullførelse av prøvekjøringen

Prøvekjøringen er bare fullført hvis det ikke vises noen funksjonsfeilkoder. Hvis det vises en funksjonsfeilkode, må du utføre korrigerende tiltak slik det er beskrevet i tabellen med funksjonsfeilkoder. Utfør prøvekjøringen på nytt, og kontroller at det som var unormalt, er korrigert på riktig måte.

INFORMASJON

Hvis det oppstår en funksjonsfeil, vises feilkoden i brukergrensesnittet på innendørsanlegget.

INFORMASJON

Se i installeringshåndboken for innendørsanlegget for andre detaljerte funksjonsfeilkoder knyttet til innendørsanlegg.

MERKNAD

Sørg for å slå på strømmen 6 timer før anlegget startes for å sikre strøm til veivhusvarmeren samt beskytte kompressoren.

3 Kontroller at anlegget er i standard (inaktiv) tilstand (H1P er

AV): se "6.1.4 Få tilgang til modus 1 eller 2"på side 17. Trykk på BS4 i minst 5 sekunder. Anlegget starter prøvekjøringen.

Resultat: Prøvekjøringen utføres automatisk, H2P på utendørsanlegget blinker og indikasjonene "Test operation" (prøvekjøring) og "Under centralised control" (under sentralisert styring) vises i brukergrensesnittet til innendørsanleggene.

Trinn under prosedyren med automatisk prøvekjøring av systemet:

Trinn Beskrivelse

Kontroll før oppstart (trykkfordeling) Kontroll av kjøleoppstart Stabil kjøletilstand Kommunikasjonskontroll Kontroll av avstengingsventil Kontroll av rørlengde

7.3.4 Betjene anlegget

Når anlegget er installert og prøvekjøringen av utendørsanlegget og innendørsanleggene er fullført, kan driften av anlegget begynne.

Når du skal betjene innendørsanlegget, skal brukergrensesnittet til innendørsanlegget være slått PÅ. Se i driftshåndboken for innendørsanlegget for å få mer informasjon.

8 Feilsøking

8.1 Løse problemer basert på feilkoder

Hvis det vises en funksjonsfeilkode, må du utføre korrigerende tiltak slik det er beskrevet i tabellen med funksjonsfeilkoder.

Når du har rettet opp det som var unormalt, trykker du på BS3 for å tilbakestille funksjonsfeilkoden og prøve driften på nytt.

INFORMASJON

Hvis det oppstår en funksjonsfeil, vises feilkoden i brukergrensesnittet på innendørsanlegget.

Installerings- og driftshåndbok

Luftkondisjoneringsanlegg i VRV IV-S-system

RXYSCQ4+5TMV1B

4P399985-1E – 2016.07

Page 23

8.1.1 Feilkoder: Oversikt

Hovedkode Årsak Løsning

▪ Avstengingsventilen i et utendørsanlegg er stengt.

▪ For mye kjølemedium

▪ Avstengingsventilen i et utendørsanlegg er stengt.

▪ Utilstrekkelig kjølemedium

Funksjonsfeil i elektronisk ekspansjonsventil

(Y1E) - A1P (X21A)

(Y3E) - A1P (X22A) ▪ Avstengingsventilen i et utendørsanlegg er stengt.

▪ Utilstrekkelig kjølemedium

For mye kjølemedium Beregn nødvendig mengde kjølemedium på nytt ut fra

Funksjonsfeil i føler for omgivelsestemperatur (R1T) - A1P (X11A)

Funksjonsfeil i føler for utløpstemperatur (R2T): åpen krets / kortslutning - A1P (X12A)

Funksjonsfeil i føler for innsugningstemperatur

(R3T) - A1P (X12A)

(R5T) - A1P (X12A) Funksjonsfeil i føler for væsketemperatur (spole) (R4T) -

A1P (X12A) Funksjonsfeil i føler for væsketemperatur (etter underkjøling

HE) (R7T) - A1P (X13A) Funksjonsfeil i føler for gasstemperatur (etter underkjøling

HE) (R6T) - A1P (X13A) Funksjonsfeil i høytrykksføler (S1NPH): åpen krets /

kortslutning - A1P (X17A) Funksjonsfeil i lavtrykksføler (S1NPL): åpen krets /

kortslutning - A1P (X18A) Overføring utendørsanlegg–vekselretter: Problemer med

overføring for INV1 / FAN1 Usymmetrisk spenning i strømtilførsel for INV1 Kontroller om strømtilførselen er innenfor området. Utilstrekkelig tilførselsspenning Kontroller at tilførselsspenningen tilføres på riktig måte. Funksjonsfeilkode: Prøvekjøring av system ikke utført

(systemdrift ikke mulig) Det er ingen strømtilførsel til utendørsanlegget. Kontroller at strømledningen til utendørsanlegget er riktig

Feil i ledningsopplegg til Q1/Q2 Kontroller ledningsopplegg for Q1/Q2. Manglende samsvar for system. Feil type innendørsanlegg

er kombinert (R410A, R407C, RA osv.)

Funksjonsfeil i innendørsanlegg Feil type innendørsanlegg er tilkoblet. Kontroller typen innendørsanlegg som er tilkoblet. Hvis dette

Feil sammenkobling mellom anlegg. Tilkoble sammenkoblingene F1 og F2 for tilkoblet

▪ Åpne avstengingsventilen på både gass- og væskesiden.

▪ Beregn nødvendig mengde kjølemedium på nytt ut fra

rørlengden, og korriger kjølemedienivået ved å samle opp overflødig kjølemedium ved hjelp av en kjølemedieoppsamler.

▪ Åpne avstengingsventilen på både gass- og væskesiden.

▪ Kontroller om tilleggsfylling av kjølemedium er fullført på

riktig måte. Beregn nødvendig mengde kjølemedium på nytt ut fra rørlengden, og fyll på tilstrekkelig mengde kjølemedium.

Kontroller tilkobling på kretskort eller bryter.

▪ Åpne avstengingsventilen på både gass- og væskesiden.

▪ Kontroller om tilleggsfylling av kjølemedium er fullført på

riktig måte. Beregn nødvendig mengde kjølemedium på nytt ut fra rørlengden, og fyll på tilstrekkelig mengde kjølemedium.

rørlengden, og korriger kjølemedienivået ved å samle opp overflødig kjølemedium ved hjelp av en kjølemedieoppsamler.

Kontroller tilkobling på kretskort eller bryter.

Kontroller tilkobling.

Utfør prøvekjøring av system.

tilkoblet.

Kontroller om det er funksjonsfeil på andre innendørsanlegg og bekreft at blandingen med innendørsanlegg er tillatt.

er feil, erstatter du dem med det som er riktig.

forgreningsanlegg på riktig måte til utendørsanleggets kretskort (TIL FORGRENINGSANLEGG). Kontroller at kommunikasjonen med forgreningsanlegget er aktivert.

8 Feilsøking

RXYSCQ4+5TMV1B Luftkondisjoneringsanlegg i VRV IV-S-system 4P399985-1E – 2016.07

Installerings- og driftshåndbok

Page 24

9 Tekniske data

Hovedkode Årsak Løsning

▪ Avstengingsventilen i et utendørsanlegg er stengt.

▪ Røropplegget og ledningsopplegget til det angitte

innendørsanlegget er ikke riktig tilkoblet til utendørsanlegget.

▪ Åpne avstengingsventilen på både gass- og væskesiden.

▪ Kontroller at røropplegget og ledningsopplegget til det

angitte innendørsanlegget er riktig tilkoblet til utendørsanlegget.

9 Tekniske data

Du finner den nyeste informasjonen i de tekniske dataene.

9.1 Serviceplass: Utendørsanlegg

Når anlegg monteres side om side, må rørretningen gå fremover eller nedover. I dette tilfellet er rørretning til siden ikke mulig.

Enkeltanlegg ( ) | Enkeltrad med anlegg ( )

Se figur 1 på innsiden av omslaget.

A,B,C,D Hindringer (vegger/leskjermer)

E Hindring (tak)

a,b,c,d,e Minimum serviceplass mellom anlegg og hindringer A, B, C, D og E

eBMaksimal avstand mellom anlegget og kanten på hindring E, i retning hindring B eDMaksimal avstand mellom anlegget og kanten på hindring E, i retning hindring D

HUHøyde på anlegget

HB,HDHøyde på hindringer B og D

1 Forsegle bunnen av installeringsrammen slik at utløpsluft ikke strømmer tilbake til innsugningssiden gjennom undersiden av anlegget. 2 Maksimalt to anlegg kan installeres.

Ikke tillatt

Flere rader med anlegg ( )

Se figur 2 på innsiden av omslaget.

Stablede anlegg (maks. 2 nivåer) ( )

Se figur 3 på innsiden av omslaget.

A1=>A2 (A1) Hvis det er fare for at det kan dryppe dreneringsvann som fryser til mellom de øverste og underste anleggene …

B1=>B2 (B1) Hvis det ikke er fare for at det kan dryppe dreneringsvann som fryser til mellom de øverste og underste anleggene …

(A2) Så kan du installere et tak mellom de øverste og underste anleggene. Installer det øverste anlegget såpass høyt over det underste anlegget at det ikke kan samle seg is på bunnplaten til det øverste anlegget.

(B2) Så er det ikke nødvendig å installere et tak, men du må tette igjen åpningen mellom de øverste og underste anleggene slik at utløpsluft ikke strømmer tilbake til innsugningssiden gjennom undersiden av anlegget.

Installerings- og driftshåndbok

Luftkondisjoneringsanlegg i VRV IV-S-system

RXYSCQ4+5TMV1B

4P399985-1E – 2016.07

Page 25

9.2 Rørledningsskjema: Utendørsanlegg
