Daikin FTXG25JV1BW, FTXG25JV1BS, FTXG35JV1BW, FTXG35JV1BS, FTXG50JV1BW Installation manuals [bg]

СТАЕН КЛИМАТИК DAIKIN

РЪКОВОДСТВО ЗА МОНТАЖ

Серия сплит-системи с охладителен агент R410A

МОДЕЛИ

FTXG25JV1BW FTXG25JV1BS
FTXG35JV1BW FTXG35JV1BS
FTXG50JV1BW FTXG50JV1BS
CTXG50JV1BW CTXG50JV1BS

Предпазни мерки

• Описаните тук предпазни мерки са класифицирани като ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Всички
те съдържат важна информация за безопасността. Спазвайте всички предпазни мерки без изключение.

• Значение на бележките ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ ... Неспазването на точните инструкции може да доведе до нараняване или смърт.

ВНИМАНИЕ.................. Неспазването на точните инструкции може да доведе до повреда на имущество или

нараняване, които могат да бъдат сериозни, в зависимост от обстоятелствата.

• Маркировките за безопасност, показани в това ръководство, имат следните значения:

Непременно следвайте инструкциите. Винаги заземявайте. Никога не се опитвайте.

• След завършване на монтажа, направете пробна експлоатация, за да проверите за неизправности, и
обяснете на клиента как да използва и да поддържа климатика с помощта на ръководството за експлоатация.

ПРЕДУПРЕЖДЕНИЕ

• Поискайте монтажните работи да се извършат от дилъра или от квалифициран персонал.

Не се опитвайте да монтирате климатика сами. Неправилният монтаж може да доведе до изтичане на вода, токови удари или пожар.

• Монтирайте климатика съгласно инструкциите в това ръководство.

Неправилният монтаж може да доведе до изтичане на вода, токови удари или пожар.

•

При изпълнение на монтажните работи следва да се използва само посоченото допълнително оборудване и детайли.

Неспазването на това изискване може да доведе до изтичане на вода, токови удари, пожар или падане на блока.

• Монтирайте климатика върху здрава основа, която може да издържи теглото на уреда.

Недостатъчната здравина на основата може да доведе до падане на оборудването и да причини нараняване.

•

Електрическите работи трябва да се извършат в съответствие с приложимите местни и национални разпоредби, както и
с инструкциите в това ръководство за монтаж. За захранване на системата задължително използвайте отделна силова верига.

Недостатъчният капацитет на силовата верига и неправилно извършените работи могат да доведат до токов удар или пожар.

• Използвайте кабел с подходяща дължина.

Не използвайте наставени кабели или удължителни кабели, тъй като това може да причини пренагряване, токови удари или пожар.

• Всички кабели следва да са добре закрепени, да се използват само изрично указаните видове проводници,
и върху контактните съединения или проводниците не трябва да има никакво външно въздействие.

Неправилното свързване или закрепване на проводниците може да доведе до ненормално загряване или пожар.

• При прокарване на захранващите кабели и свързване на кабелите между вътрешния и външния модул,
разположете кабелите така, че капакът на контролната кутия да е затворен добре.

Неправилното поставяне на капака на контролната кутия може да доведе до токов удар, пожар или прегряване на клемите.

•

Ако по време на монтажните работи има изтичане на охладителен газ, незабавно проветрете зоната.

Ако охладителният газ влезе в контакт с огън, може да се отделят токсични газове.

• След завършване на монтажа, проверете за утечки на охладителен газ.

Ако в стаята има изтичане на охладителен газ, който влезе в контакт с източник на огън (калорифер, печка или сушилня),
може да се отдели токсичен газ.

• При монтаж или преместване на климатика, източете охладителната верига, за да се гарантира липсата
на въздух, и използвайте само указания охладителен агент (R410A).

Наличието на въздух или други чужди тела в охладителната верига причинява ненормално повишаване на налягането,
което може да доведе до повреда на оборудването и дори до нараняване.

• По време на монтажа, плътно прикрепете охладителния тръбопровод, преди да пуснете компресора.

Ако тръбите на охладителя не са свързани и затварящият вентил е отворен по време на работа на компресора, при пускане на компресора
ще се всмуче въздух, което ще доведе до ненормално налягане в охладителния цикъл, повреда на оборудването и дори до нараняване.

• По време на изпомпване, спрете компресора преди сваляне на охладителните тръби.

Ако компресорът все още работи и затварящият вентил е отворен по време на изпомпване, при сваляне на тръбите ще се всмуче
въздух, което ще доведе до ненормално налягане в охладителния цикъл, повреда на оборудването и дори до нараняване.

• Не забравяйте да заземите климатика.

Не заземявайте уреда към тръбопроводи, гръмоотводи или телефонно заземяване. Неправилното заземяване може да доведе до токов удар.

• Задължително инсталирайте детектор за утечки на земята.

Неговата липса може да доведе до токов удар или пожар.

ВНИМАНИЕ

• Не монтирайте климатичната система на място, където има опасност от излагане на въздействието
на утечки от запалим газ.

В случай на изтичане на газ, натрупването на газ около климатика може да доведе до опасност от пожар.

• Като следвате инструкциите в това ръководство за монтаж, монтирайте дренажен тръбопровод,
за да се осигури правилно дрениране и изолирайте тръбите, за да се предпазят от кондензиране.

Неподходящият дренажен тръбопровод може да доведе до изтичане на вода и повреда на имущество.

• Затегнете конусовидната гайка според указания начин, например, с гаечен ключ.

Ако конусовидната гайка е твърде затегната, тя може да се спука след продължителна употреба, което ще доведе до изтичане на охладителен агент.

1 ■български

Аксесоари

ВНИМАНИЕ

A

J

A

D

G

H

B

E

J

C

F

K

Наименование

на модел

Наименова-

ние на част

Наименование

на модел

Наименова-

ние на част

FTXG25JV1BW
FTXG35JV1BW
FTXG50JV1BW

CTXG50JV1BW

5003651

FTXG25JV1BS
FTXG35JV1BS
FTXG50JV1BS
CTXG50JV1BS

5003653

L

Наименование

на модел

Наименова-

ние на част

Наименование

на модел

Наименова-

ние на част

FTXG25JV1BW
FTXG35JV1BW
FTXG50JV1BW

CTXG50JV1BW

5003652

FTXG25JV1BS
FTXG35JV1BS
FTXG50JV1BS
CTXG50JV1BS

5003654

K

K

Вътрешен модул – ,

Монтажна пластина

Фотокаталитичен въздухо-

пречистващ филтър от
титаниев апатит

Безжично

дистанционно
управление

1

2

1

Поставка за

устройство за
дистанционно
управление

Суха батерия AAA. LR03

алкална)

(

Закрепващ винте за

вътрешен модул (M4 × 12L)

1

2

2

Ръководство за

експлоатация

Ръководство

за монтаж

Хартиен шаблон

(Хартиеният шаблон е поставен
между последната страница и
вътрешната страна на задната
корица. Вижте страница 15 относно
използването на хартиения шаблон.)

Отляво-отдолу Отдясно-отдолу

Сервизни части

• Закупувайте сервизните части при нужда.

•

Ако е необходима сервизна част, закупете и монтирайте частта, обозначена чрез нейния номер, който съответства на наименованието на модела на уреда.

1

1

Страничен капак за тръби от дясно Страничен капак за тръби от ляво

•

Страничният капак за тръби от дясно е етикиран с информация за приложимите стандарти за безопасност. При смяна

на капака от дясната страна със страничен капак за тръби от дясно, монтирайте капака без да махате този етикет.

Избор на място за монтаж

• Преди избор на мястото за монтаж, получете одобрение от клиента.

1. Вътрешен модул

• Вътрешният модул трябва да се разположи на място, където:

1) са спазени ограниченията при монтажа, посочени в схемите за монтаж на вътрешния модул,

2) отворите за приток и отвеждане на въздуха са свободни,

3) уредът не е изложен на пряка слънчева светлина,

4) уредът е далече от източници на топлина или пара,

5) няма източник на пари от машинно масло (това може да скъси живота на вътрешния модул),

6) студеният (топлият) въздух циркулира из помещението,

7) уредът е далече от флуоресцентни лампи с електронно запалване (инвертор или бърз старт), тъй като те могат

да скъсят обхвата на дистанционното управление,

8)

уредът е на поне 1 метър разстояние от телевизори или радиоприемници (уредът може да причини смущение в образа или звука),

9) уредът е монтиран на препоръчителната височина (1,8 м),

10) не е наблизо до съоръжения за пране.

2. Безжично дистанционно управление

■български 2

• Включете всички флуоресцентни лампи в помещението, ако има такива, и намерете мястото, където сигналите
на дистанционното управление се получават коректно от вътрешния модул (в рамките на 6 метра).

Схеми за монтаж на вътрешен модул

4

1

2

3

A

1

2

A

B

1

2

3

C

D

■ Как се закрепва вътрешният модул.

Окачете куките на основата на корпуса за монтажната пластина. Ако е трудно да се закачат куките, свалете предната
решетка.

1
2
3
4

Монтажната пластина трябва да се монтира на стена, която може да издържи тежестта на вътрешния модул.

Фотокаталитичен въздухопречистващ филтър от титаниев апатит (2)

1

Монтажна пластина

Скоба
Рамк а на основата
Предна решетка

1
2

Винтове (закупуват се на място: M4 × 25L)

5

3

4

Монтажна пластина

2

1

Въздушен филтър

2

Фотокаталитичен въздухопречистващ
филтър от титаниев апатит

3

Кука

3

Пластинка

4

Рамк а на филтъра

1

Отваряне на сервизния капак

Сервизният капак е от отворен/затворен тип

Начин за отваряне

1) Свалете винтовете от сервизния капак.

2) Отворете сервизния капак с дърпане диагонално надолу в посоката на стрелката.

3) Издърпайте надолу.

Преди завинтване на поставката за дистанционното управление към стената, уверете се, че управляващите сигнали
се получават коректно от вътрешния модул.

1
2
3

Безжично дистанционно управление
Поставка за устройство за дистанционно управление

Фиксиращи винтове за поставка на дистанционно управление
(закупуват се на място: M3 × 20L)

3 ■български

ВНИМАНИЕ

1

1

2

3

4

5

6

8

9

7

100 мм или повече от тавана

2

50 мм или повече от стените (от двете страни)

3

Преден панел

4

Винтове (M4 × 16L)
* При разглобяване на предната решетка, вижте указанията на страница 6.

5

Сензор INTELLIGENT EYE

6

Замажете процепите в отворите за тръби с маджун.

7

Срежете термоизолационната тръба до необходимата дължина и я обвийте с лента, като не оставяте непокрито
място до линията на среза.

8

Обвийте изолационната тръба с декоративна лента отгоре до долу.

9

Сервизен капак

10

500 мм

Уверете се, че няма препятствия в рамките на 500 мм от приемника на сигнала.
Ако има такива препятствия, те могат да се отразят неблагоприятно на качеството на приемането и обхвата
на действие на приемника може да се скъси.

Сензор INTELLIGENT EYE

• Не удряйте и не натискайте със сила сензора INTELLIGENT EYE. Това ще доведе до повреда и неизправна работа.

• Не поставяйте големи предмети в близост до сензора. Също така, дръжте отоплителните уреди и овлажнителите

извън обхвата на сензора.

■български 4

Подготовка преди монтажа

A

B

B

A

C

3

3

4

4

5

5

6

2

1

2

1

1. Сваляне и поставяне на предния

панел

• Начин за сваляне

1) Хванете с пръсти издатините от лявата и дясната
страна на вътрешния модул и отворете предния
панел до позиция, по-висока от хоризонталното
ниво.

2) Повдигнете заключващите пластинки на предния
панел от лявата и дясната страна и плъзнете
ключалките на предния панел нагоре.

3) Извадете от отворите им валовете на панела от

• Начин за поставяне

1) Вкарайте валовете на панела от двете страни на предния панел в техните отвори.

2) Плъзнете ключалките на предния панел надолу и фиксирайте с пластинките, разположени от външната

им страна.

3) Затворете предния панел след като се уверите, че той е закрепен надеждно.

двете страни и откачете предния панел.

А

Начин за сваляне

1

1) Дръпнете

2

2) Плъзнете

3

3) Плъзнете

4

4) Дръпнете

5

Ключалки на преден панел

6

Вал на преден панел

В

Начин за поставяне

1

1) Плъзнете

2

2) Бутнете

3

Вал на преден панел

4

Процеп

5

Ключалки на преден панел
Предният панел няма да се затвори напълно, ако ключалките на предния панел не са щракнали правилно.

C

Отворете поне на 90 градуса.

5 ■български

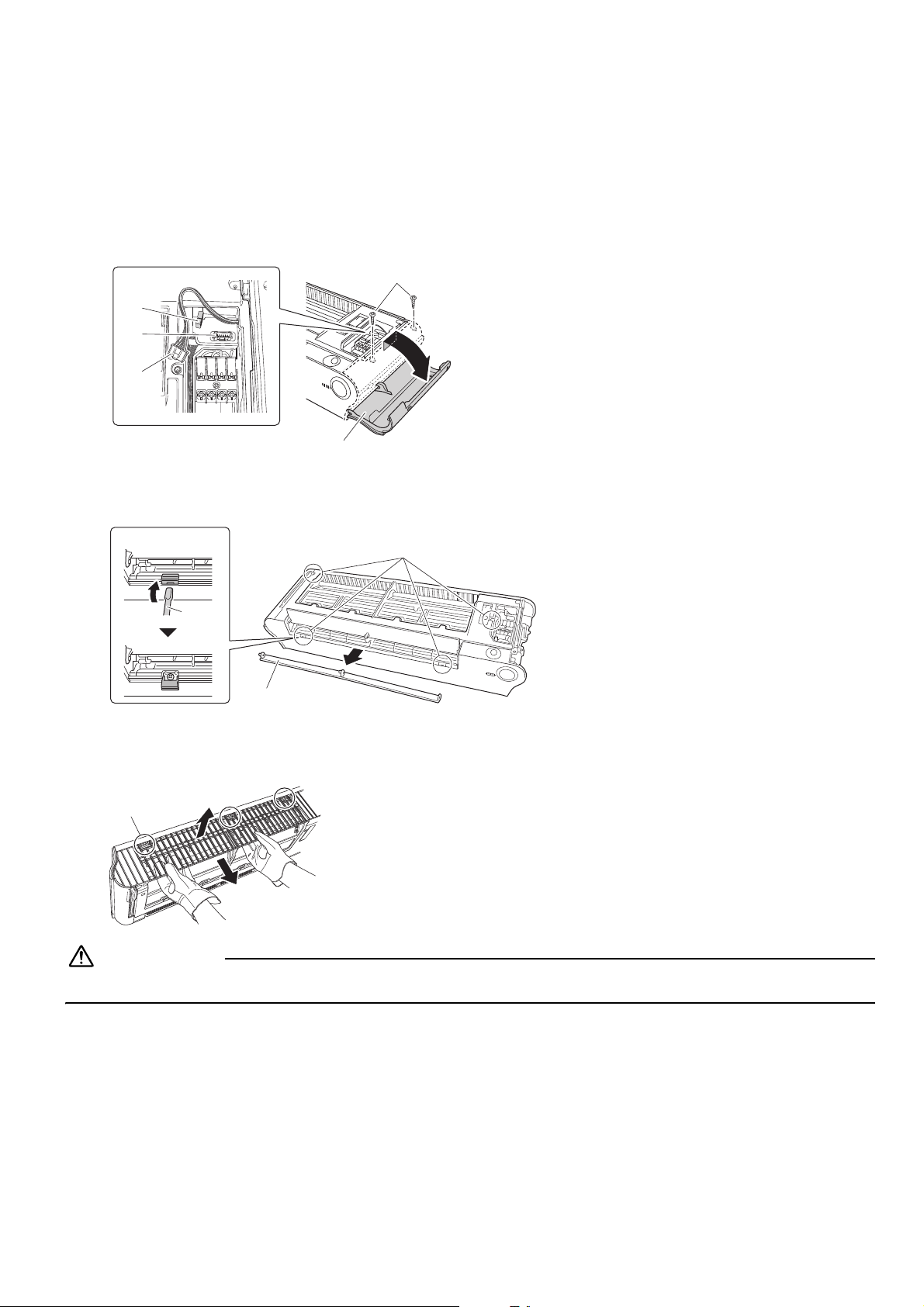

2. Сваляне и поставяне на предната решетка

ВНИМАНИЕ

1

2

3

3

4

3

4

A

1

2

1

2

3

• Начин за сваляне

1) Свалете предния панел и въздушните филтри.

2) Свалете сервизния капак. (Вижте начина за отваряне на страница 3.)

3) Откачете кабелния сноп от кабелната скоба и извадете снопа от конектора.

4) Свалете капака от дясната страна. (2 винта)

1

Скоба

2

Конектор

3

Кабелен сноп

4

Винтове

5

Капак от дясната страна
Повдигнете капака и го отворете в посока навън.

5) Завъртете клапата (голяма) и откачете клапата (малка).

6) Отворете 2-та капака на винтовете и демонтирайте 4-те винта

от предната решетка.

А

Начин за отваряне

1

Нагоре

2

Отвертка

3

4 точки

4

Клапа (малка)

7) Носете предпазни ръкавици и вкарайте двете си ръце под предната решетка, както е показано на фигурата.

8) Свалете предната решетка от 3-те горни куки като бутнете нагоре горната страна на предната решетка,

издърпате предната решетка към себе си, хващайки двата края на решетката и накрая я откачете.

1

Горни куки

2

1) Бутнете нагоре

3

2) Дръпнете към себе си

• Носете предпазни ръкавици.

■български 6

Подготовка преди монтажа

• Начин за поставяне

1) Поставете предната решетка и здраво натиснете горните куки
(3 места)

2) Монтирайте 4-те винта на предната рештка и затворете 2-та капака
на винтовете.

3) Поставете клапата (малка) и върнете клапите в предишното
им положение.

4) Поставете капака от дясната страна. (Вижте фигурата.)

5) Закачете кабелния сноп към конектора и закрепете снопа

скабелната скоба.
Монтирайте въздушния филтър, след това поставете

6)

предния панел.

3. Как се задават различни адреси

Когато в една стая са монтирани два вътрешни модула, двете безжични дистанционни управления
могат да се настройват за различни адреси.

1) Свалете предния панел и предната решетка. (4 винта)

2) Прекъснете адресния джъмпер (JA) на PCB.

3) Прекъснете адресния джъмпер в дистанционното управление.

1

2

5

JA

4

1

Вътрешен модул

2

Сензор INTELLIGENT EYE

3

Дъно на кутия с електрически кабели

4

Устройство за дистанционно
управление

5

Джъмпер

ADDRESS : JA

EXIST : 1

CUT : 2

ADDRESS

3

EXIST

CUT

1
2

7 ■български

4. При свързване към HA система

1

2

3

4

5

6

1

2

(кабелно дистанционно управление, централно дистанционно
управление и т.н.)

• Методи за сваляне на метални капаци на електрическо окабеляване

1) Свалете предния панел и предната решетка. (4 винта)

2) Свалете кутията с електрически кабели. (1 винт)

3) Свалете 4-те пластинки и откачете металния капак на електрическото окабеляване (А).

4) Дръпнете надолу куката на металния капак на електрическото окабеляване (В) и свалете една пластинка.

5) Свалете 2-те пластинки върху горната част и откачете металния капак

на електрическото окабеляване (В).

1

Метален капак на електрическото
окабеляване (А)

2

Винт

3

Метален капак на електрическото
окабеляване (В)

4

От задната страна

5

Единична пластинка

6

Дръпнете надолу

Начини за свързване на съединителен кабел

1) Свалете металния капак на електрическото

окабеляване.

(Вижте Методи за сваляне на метални капаци
на електрическо окабеляване.)

2) Закачете съединителния кабел към конектор S21

ииздърпайте кабелния сноп през прорязаната част,
както е показано на фигурата.

3) Поставете обратно капака на електрическото

окабеляване и издърпайте кабелния сноп,
както е показано на фигурата.

1

Винт

2

HA конектор (S21)

•

1

2

• Методи за поставяне на метални капаци

на електрическо окабеляване

1) Окачете горната част на металния капак на

елек трическото окабеляване (В) върху 2-те пластинки.

2) Натиснете куката върху дъното, за да закачи

единичната пластинка и монтирайте металния капак
на електрическото окабеляване (В).

3) Вкарайте конектора в отвора, окачете и закрепете

металния капак на електрическото окабеляване (А)
върху 4-те пластинки.

1

Метален капак на електрическото окабеляване (В)

2

Метален капак на електрическото окабеляване (А)

■български 8

Работа по тръбопровода

ПРЕДУПРЕЖДЕНИЕ

A

Матрица

1

2

3

за охладителен агент

При мулти вътрешен модул, монтирайте както е описано в ръководството за монтаж,
предоставено с мулти външния модул.

1. Развалцовка на края на тръбата

1) Срежете края на тръбата с ножовка за тръби.

2) Отстранете стружките от отрезната повърхност надолу така, че парчетата да не влязат в тръбата.

3) Поставете конусовидната гайка на тръбата.

4) Развалцовайте края на тръбата.

5) Проверете правилно ли е извършена развалцовката.

1

Срежете точно под нужния ъгъл.

1

Развалцовка

Поставете точно в показаното по-долу положение.

2

2

Отстранете стружките

Инструмент за

развалцовка за R410A

Тип клещи Тип муфа (тип Ridgid) Тип крилчата гайка

А

Проверете

0-0.5 mm 1.0-1.5 mm 1.5-2.0 mm

1

Вътрешната повърхност на развалцовката не трябва да има пукнатини.

2

Краят на тръбата трябва да е развалцован равномерно в идеален кръг.

3

Уверете се, че конусовидната гайка е поставена.

• Не използвайте минерално масло върху развалцована част.

• Не допускайте навлизане на минерално масло в системата, тъй като това ще скъси живота на уредите.

• Никога не използвайте тръби, които са били използвани в други инсталации. Използвайте само доставените

с уреда части.

• Никога не монтирайте изсушител към този уред с R410A, за да се

• Изсушаващият материал може да се разтвори и да повреди системата.

• Непълното развалцоване може да доведе до утечка на охладителен газ.

Обикновен инструмент за развалцовка

(тип Imperial)

гарантира неговата дълговечност.

9 ■български

2. Тръбопровод за охладителя

ВНИМАНИЕ

1

2

3

4

5

6

7

8

• Използвайте конусовидната гайка, закрепена за основния модул. (За предпазване на конусовидната гайка
от напукване, причинено от остаряване.)

• За предпазване от изтичане на газ, нанесете масло за хладилни машини само по вътрешната повърхност
на развалцовката. (Използвайте масло за R410A.)

• Използвайте затягащи ключове за стягане на конусовидните гайки, за да не ги повредите и
излизане на газ.

Подравнете центровете на двете развалцовки и завийте конусовидните гайки 3-4 пъти на ръка. След това ги затегнете
докрай със затягащи ключове

[Нанесете масло][Затегнете]

1

Не нанасяйте масло за хладилни машини
по външната повърхност

2

Конусовидна гайка 6 Гаечен ключ

3

Не нанасяйте масло за хладилни машини
по конусовидната гайка.
Избягвайте пренатягане

4

Нанесете масло за хладилни машини
по вътрешната повърхност на развалцовката.

5 Затягащ ключ

7 Тръбно съединение

8 Конусовидна гайка

за да не допуснете

■български 10

Затягащ момент за гайка с вътрешен конус

Тръбопровод за газообразен охладител Тръбопровод

за течен охладител

3/8 инча 1/2 инча 1/4 инча

32.7-39.9 N·m

(330-407 kgf·cm)

49.5-60.3 N·m

(505-615 kgf·cm)

14.2-17.2 N·m

(144-175 kgf·cm)

2-1. Внимание при работата с тръбите

1) Защитете отворения край на тръбата от прах и влага.

2) Всички тръбни извивки трябва да се правят възможно най-плавно. Използвайте огъвач на тръби за тази цел.

2

1

3

4

1

Дъжд

2

Поставете капачка.

3

Ако не разполагате с конусовидна капачка,
покрийте гърлото на развалцовката с лента, за да
не допуснете навлизане на вода или мръсотия.

4

Стена

Работа по тръбопровода

1

2

4

5

6

7

3

за охладителен агент

2-2. Избор на медни тръби и топлоизолационни материали

• При използване на предлагащите се в продажба медни тръби и фитинги, спазвайте
следното:

1) Изолационен материал: Полиетиленова пяна
Коефициент за пренос на топлина: 0.041 до 0.052 W/mK (0.035 до 0.045 kcal/mh°C)
Повърхностната температура на тръбата за газообразен охладител достига
най-много 110°C .
Изберете топлоизолационни материали, които ще издържа на тази температура.

1

Вътрешно-модулно окабеляване 5 Изолация на тръба за течност

2

Тръба за газ 6 Залепваща лента

3

Тръба за течност 7 Дренажен маркуч

4

Изолация на тръба за газ

2) Изолирайте тръбите за газ и течност, като

Тръбопро вод за газообразен охладител

Клас 25/35 Клас 50

В.Д. 9.5 мм В.Д. 12.7 мм Вътр.Д. 12-15 мм Вътр.Д. 14-16 мм

Минимален радиус на огъване Дебелина 10 мм мин.

30 мм или повече 40 мм или повече 30 мм или повече

Дебелина 0.8 мм

3) Използвайте отделни термоизолационни тръби за тръбите за газ и течност.

(C1220T-O)

използвате изолация с указаните по-долу размери.

Тръбопровод за

течен охладител

В.Д. 6.4 мм

Термоизолация на тръба за газ

Клас 25/35 Клас 50

Термоизолация на

тръба за течност

Вътр.Д. 8-10 мм

11 ■български

Монтаж на вътрешен модул

110160

915

50302

135100

200

260

100

295

62

47

φ65 φ65

105

47

1

2

3

7

2

9

8

6

5

4

φ65

21

3

4

5

3

1. Поставяне на монтажната пластина

• Монтажната пластина трябва да се монтира на стена, която може да издържи тежестта на вътрешния модул.

1) Временно закрепете монтажната пластина към стената, уверете се, че модулът е напълно хоризонтиран

иотбележете местата за пробиване върху стената.

2) Закрепете монтажната пластина към стената с винтове.

Препоръчителни места за закрепване на монтажната пластина и размери

1

Препоръчителни места за закрепване на монтажната пластина (общо 7 места)

2

Размер на болта: M10

3

Поставете нивелир върху издигнатата пластинка.

4

Използвайте рулетка, както е показано. Позиционирайте края на рулетката на отметка V.

5

Положение на дренажния маркуч

6

Отвор в стената Ø65 мм

7

Край на тръба за газообразен охладител

8

Край на тръба за течност

9

Мерна единица: мм

2. Пробиване на отвор в стената и монтаж на вградена в стената тръба

• При стени, съдържащи метална рамка или греда, използвайте вградена в стената тръба и капак на стената върху
отвора за прекарване на тръбите, за да се предпазите от излъчване на топлина, токов удар или пожар.

• Замажете процепите около тръбите с подходящ материал за предотвратяване на водни течове.

1) Пробийте отвор с

2) Вкарайте стенна тръба в отвора.

3) Поставете стенен капак в стенната тръба.

4) След приключване на монтажа на охладителния тръбопровод, окабеляването и дренажния тръбопровод,

замажете процепите на отвора с шпакловъчен материал.

диаметър 65 мм в стената така, че да има наклон надолу спрямо външната страна.

1

Вътрешна част

2

Външна част

3

Тръба за вграждане в стената (закупува се на място)

4

Капак на стенен отвор (закупува се на място)

5

Замазка

■български 12

Монтаж на вътрешен модул

1

4

2

3

A

1

2

3

(b)

(b)

(c)

(c)

(a)

(a)

1

A

3. Вътрешно-модулно окабеляване

1) Отворете предния панел, след това махнете сервизния капак.

2) Прекарайте свързващите кабели от външния модул през отвора в стената и след това през задната страна на

вътрешния модул. Издърпайте ги през предната страна на модула. Предварително огънете краищата на кабелите
нагоре за по-лесна работа. (Ако краят на свързващия кабел трябва
със залепваща лента.)

3) Натиснете основата на вътрешния модул с две ръце, за да я поставите върху куките на монтажната пластина.
Уверете се, че проводниците не захващат ръба на вътрешния модул.

1

Окачете куката на вътрешния модул тук
2
3

Вътрешно-модулно окабеляване
4

При предварителното оголване на краищата

на вътрешно-модулното окабеляване, обвийте

десните краища на кабелите с изолираща лента

първо да се оголи, обвийте кабелните краища

Монтажна пластина

4. Прекарване на тръби, маркучи и окабеляване

• Препоръчителният начин за монтаж е задно прекарване на тръбите.

• При извършване на странично прекарване на тръбите (b), вижте 5. Страничен тръбопровод на страница 15.

В случай на долно прекарване на тръбите (c), вижте 6. Долен тръбопровод на страница 15.

4-1. Тръбопровод отдясно-отзад

1) Закачете дренажния маркуч към долната страна на охладителния тръбопровод със залепваща
винилова лента.

2) Обвийте вътрешно-модулното окабеляване, охладителния тръбопровод и дренажния маркуч заедно
с изолираща лента.

1

Пристегнете охладителната тръба и дренажния маркуч заедно
със залепваща винилова лента

2

Дясна страна

3

Лява страна

(a) Заден тръбопровод Нормален монтаж Вижте страница 14

Страничен

(b)

тръбопровод

(c) Долен тръбопровод

3) Прекарайте вътрешно-модулното окабеляване, дренажния маркуч и охладителните тръби през отвора
в стената, след това поставете вътрешния модул върху куките на монтажната пластина, като използвате

отметките

отгоре на вътрешния модул като ориентир.

Използване на
сервизни части

Използване на
хартиен шаблон

Вижте страница 15

Вижте страница 15

1

13 ■български

Монтажна пластина

4-2. Тръбопровод отляво-отзад

1

2

3

4

1

2

3

4

5

A

1

2

3

4

5

6

A

F

Как се сменят дренажната тапа и дренажният маркуч

• Смяна от лявата страна

1) Свалете винтовете за закрепване на изолацията от дясната страна и извадете дренажния маркуч.

2) Извадете дренажната тапа от лявата страна и я поставете от дясната страна.

3) Вкарайте дренажния маркуч и затегнете с предоставения закрепващ винт за изолация.

* (Ако забравите да затегнете, може да се появи изтичане на вода.)

Положение за

прикрепване на дренажния маркуч

* Дренажният маркуч е от задната страна на модула.

1

Лява страна

2

Дясна страна

1

3

AB

4

5

2

4

5

3

Предна страна на модула

4

Винт за закрепване на изолация

5

Дренажен маркуч

А

Прикрепване от лявата страна

В

Прикрепване от дясната страна (фабричен монтаж)

1) Поставете дренажния маркуч и дренажната тапа обратно на място.

2) Закачете дренажния маркуч към долната страна на охладителния тръбопровод със залепваща

винилова лента.

3) Свържете дренажния маркуч към дренажния порт на място на дренажна тапа.

1

Как се поставя дренажна тапа

2

Без пролука

3

Не нанасяйте смазочно масло (масло за хладилни машини) при вкарването.
Нанасянето на масло причинява повреда и теч от тапата.

4

Вкарайте шестоъгълен ключ (4 мм)

4) Оформете охладителната тръба по

протежение на отметката за тръба върху монтажната пластина.

5) Прекарайте дренажния маркуч и охладителните тръби през отвора в стената, след това поставете

вътрешния модул върху куките на монтажната пластина, като използвате отметките отгоре на вътрешния
модул като ориентир.

6) Издърпайте вътрешно-модулното окабеляване.

7) Съединете вътрешно-модулните тръби.

8) Обвийте охладителните тръби и

дренажния маркуч заедно
с изолационна лента в случай на прекарване на дренажния
маркуч през задната страна на вътрешния модул.

1

Дренажен маркуч

2

Замажете този отвор с шпакловъчен материал или хоросан.

3

Обвийте със залепваща винилова лента.

4

Обвийте изолационна лента около огънатата част на охладителната тръба.
Припокривайте поне половината ширина на лентата при всяка намотка.

5

Монтажна пластина

9) Като внимавате вътрешноблоковите проводници да не закачат вътрешния
модул, натиснете долния край на вътрешния модул с две ръце, докато
легне здраво върху куките на монтажната пластина. Закрепете вътрешния
модул към монтажната

1

Вътрешно-модулно окабеляване

2

Дренажен маркуч
3
4
5

■български 14

6

Монтажна пластина

Тръбопровод за охладител

Рамк а на основата

Закрепващи винтове за вътрешен модул (M4 x 12L) (2 точки)

плоча с фиксиращи винтове (M4 × 12L).

Монтаж на вътрешен модул

1

2

3

4

5

6

7

K

L

4-3. Вграден в стената тръбопровод

Следвайте указанията, дадени за тръбопровод отляво-отзад.
Вкарайте дренажния маркуч до такава дълбочина, че да не може да се измъкне
от дренажната тръба.

1

Вкарайте дренажния маркуч до такава дълбочина,
че да не може да се измъкне от тръбата.

2

50 мм или повече

3

Външна стена

4

Вътрешна стена

5

Дренажен маркуч

6

Дренажна тръба от винилхлорид

7

Ø30 или повече

5. Страничен тръбопровод

• Тръбопровод от дясната страна или от лявата страна

1) Откачете капака от дясната или лявата страна. (2 винта)

2) Поставете страничния капак за тръбите от дясната страна (сервизни части)

или страничния капак за тръбите от лявата страна (сервизни части).

1

Винтове

2

Капак от дясната страна

3

Повдигнете капака и го отворете в посока навън.

1

3

3) Следвайте процедурата, показана в 4-1. Тръбопровод отдясно-отзад, в случай
че изпълнявате тръбопровода от дясната страна, и процедурата, показана в 4-2.
Тръбопровод отляво-отзад,
страна. В това време, вкарайте дренажния маркуч и тръбите на охладителния
агент в стенния отвор след като ги вкарате в отвора на капака за десните или
левите тръби.

в случай че изпълнявате тръбопровода от лявата

6. Долен тръбопровод

• Тръбопровод от отдясно-отдолу или отляво-отдолу

1) Разделете хартиения шаблон по срезната линия и начертайте линия по протежение на хартиения шаблон,
след като го подравните с референтната позиция на долната рамка на модула. Хартиеният шаблон е поставен
между последната страница и вътрешната страна на задната корица.

2) Отрежете решетката по линиите и направете отвор за долните тръби.

използва хартиеният шаблон

Как се

1

Хартиен шаблон отляво-отдолу

2

Подравняваща референтна
позиция за хартиения шаблон

3

Хартиен шаблон отдясно­отдолу

2

1

22

3

3) Следвайте процедурата, показана в 4-1. Тръбопровод отдясно-отзад, в случай
че изпълнявате тръбопровода отдясно-отдолу, и процедурата, показана в 4-2.
Тръбопровод отляво-отзад, в случай че изпълнявате тръбопровода отляво-отдолу.
Втова време, вкарайте дренажния маркуч и тръбите на охладителния агент
в стенния отвор след като ги вкарате в направения отвор за

15 ■български

тръбите.

7. Окабеляване

ВНИМАНИЕ

ПРЕДУПРЕЖДЕНИЕ

12 3

1

2

3

4

5

6

OX

При мулти вътрешен модул, монтирайте както е описано в ръководството за монтаж,
предоставено с мулти външния модул.

1) Оголете краищата на кабелите (15 мм).

2) Съпоставете цветовете на проводниците с номерата на клемите от клемните кутии на вътрешния и външния блок

и завинтете здраво проводниците към съответстващите им клеми.

3) Свържете заземяващите проводници към съответстващите им клеми.

4) Дръпнете проводниците, за да се уверите, че са надеждно закрепени, след това прихванете

с приспособление за придържане на кабели.

5) В случай на свързване към адаптерна система. Прекарайте кабела на дистанционното управление и го свържете
към S21.

6) Оформете проводниците така, че сервизният капак да се затваря добре, след това затворете капака.

1

Клемен блок

2

Кутия с електрически компоненти

3

Оформете проводниците така, че сервизният капак да се затваря добре.

4

Здраво закрепете приспособленията за придържане на кабелите,
за да не се упражнява външно напрежение върху тях.

5

Приспособление за придържане на кабели

6

Използвайте указания тип проводник.

проводниците

1

2

1
2

3

3

1

4

123 LN

H05RN

1

Закрепете добре проводниците с клемните винтове.

2

Когато дължината на кабела надвишава 10 м, използвайте кабели
със сечение 2.0 мм.

3

Вътрешен модул

4

Външен модул

• При свързване на свързващите проводници към клемата при използване на едножилен кабел,
непременно направете ухо.
Неправилното извършване на тази дейност може да причини прегряване и пожар.

О

Правилно

Х

Погрешно

• Не използвайте разклонени проводници, многожилни проводници, удължителни кабели или лъчеобразно свързване,
тъй като те могат да доведат до прегряване, токов удар или пожар.

• Не използвайте местно закупени електрически части в продукта. (Не отклонявайте захранване за дренажната помпа
и др. от клемната кутия.) Това може да причини токов удар или пожар

.

• Не свързвайте захранващия проводник към вътрешния модул. Това може да причини токов удар или пожар.

■български 16

Монтаж на вътрешен модул

φ18

1

2

3

8. Дренажен тръбопровод

1) Свържете дренажния маркуч, както е показано вдясно.

1

Дренажният маркуч трябва да е наклонен надолу.

2

Не се позволяват примки.

3

Не поставяйте края на маркуча във вода.

2) Свалете въздушните филтри и налейте малко вода в дренажния контейнер,
за да проверите дали водата изтича добре.

3) Когато дренажният маркуч трябва да се удължи, закупете удължителен
маркуч от местната търговска мрежа.
Топлои золир айте вътрешната част на удължителния маркуч.

1

Дренажен маркуч на вътрешен модул

2

Удъ лжи телен дренажен маркуч

3

Топлоизолац ион на тръба (закупува се отделно)

4) При свързване на твърда тръба от поливинил­хлорид (номинален диаметър 13 мм) направо
към дренажния маркуч, прикрепен към вътрешния
модул, при вграждане на тръбопроводите,
използвайте предлаганото втърговската мрежа
дренажно гнездо (номинален диаметър 13 мм)
в к ачеството на съединение.

А

Дренажен маркуч, доставя се с уреда

В

Дренажно гнездо, закупено на място (номинален диаметър 13 мм)

C

Закупена на място твърда тръба от поливинилхлорид (номинален диаметър 13 мм)

A

1

2

3

φ18

B

C

17 ■български

Пробна експлоатация и тестване

1. Пробна експлоатация и тестване

1-1 Измерете захранващото напрежение и се уверете, че отговаря на посочения диапазон.

1-2 Пробната експлоатация трябва да се извърши в режим на охлаждане или на отопление.

• В режим на охлаждане, изберете най-ниската програмируема температура; в режим на отопление,

изберете най-високата програмируема температура.

1) Пробната експлоатация може да се деактивира във всеки от двата режима, в зависимост от стайната
температура.
Използвайте дистанционното управление за пробната експлоатация, както е описано по-долу.

2) След приключване на пробната експлоатация,
на охлаждане, 20°C до 24°C в режим на отопление).

3) От предпазни съображения, системата деактивира възможността за рестартиране в продължение на 3 минути
след изключване.

1-3 Извършете пробната експлоатация в съответствие с ръководството за потребителя, за да се уверите,

че всички функции и части, като движението на жалузите, работят правилно.

• Климатикът изразходва малко количество енергия в режима си на готовност. Ако системата няма да се
използва известно време след монтажа, изключете прекъсвача на веригата, за да прекратите излишния
разход на енергия.

• Ако прекъсвачът на веригата прекъсне захранването на климатика, системата ще възстанови първоначално
избрания си режим на работа когато прекъсвачът

задайте нормално ниво на температурата (26°C до 28°C в режим

се отвори отново.

Пробна експлоатация от дистанционното управление

1) Натиснете бутона ВКЛ/ИЗКЛ, за да включите системата.

2) Натиснете едновременно бутон TEMP (2 места) и бутон MODE.

3) Натиснете бутона TEMP и изберете "".

4) Натиснете бутон MODE.

5) Режимът на пробна експлоатация работи около 30 минути и превключва в нормален режим. За изход от пробната

експлоатация, натиснете бутона ВКЛ/

ИЗКЛ.

2. Елементи за проверка

Симптом

Елементи за проверка

Вътрешните и външните модули са монтирани правилно върху
солидни основи.

Няма изтичане на охладителен газ.

Тръбите за течен и газообразен охладител и вътрешното удължение
на дренажния маркуч са топлоизолирани.

Дренажната тръба е монтирана правилно.

Системата е правилно заземена. Утечка на ток

За вътрешни съединения са използвани кабели от указания тип.

Отворите за приток и отвеждане на въздуха на вътрешния и външния
модул са свободни.
Спирателните клапани са отворени.

Вътрешният модул получава команди от дистанционното управление. Не

(диагностичен дисплей на

дистанционното управление)

Падане, вибрация, шум

Недостатъчно охлаждане/
отопление

Изтичане на вода

Изтичане на вода

Не работи или повреда
от изгаряне

Недостатъчно охлаждане/
отопление

работи

Проверете

■български 18

3P255640-2B

Двуизмерният баркод
е код за пр оизводството.

M10B210

(1104) HT
