Daikin FTXG25JV1BW, FTXG25JV1BS, FTXG35JV1BW, FTXG35JV1BS, CTXG50JV1BW Installation manuals [cs]

POKOJOVÉ KLIMATIZAČNÍ ZAŘÍZENÍ DAIKIN

INSTALAČNÍ NÁVOD

Jednofázové jednotky řady R410A

MODELY

FTXG25JV1BW FTXG25JV1BS
FTXG35JV1BW FTXG35JV1BS
CTXG50JV1BW CTXG50JV1BS

Bezpečnostní upozornění

• Bezpečnostní opatření popsaná dále jsou VÝSTRAHY a VAROVÁNÍ. Obojí obsahují velmi důležité informace
kzajištění bezpečnosti. Bezpodmínečně respektujte všechna preventivní opatření.

• Význam VÝSTRAH a VAROVÁNÍ

VAROVÁNÍ.........Nedodržení těchto pokynů může mít za následek úraz nebo úmrtí osob.

UPOZORNĚNÍ....Zanedbání kteréhokoli z těchto pokynů může mít za následek poškození majetku nebo úraz osob.

• Bezpečnostní symboly uvedené v tomto manuálu mají následující významy:

Zajistěte dodržování pokynů.Zajistěte řádné uzemnění. Nikdy se nepokoušejte provádět tuto akci.

• Po dokončení instalace proveďte zkušební provoz a proveďte zkoušku na výskyt závad. Seznamte zákazníka se
způsobem provozování klimatizačního a s péčí o něj s využitím informací uvedených v návodu k obsluze.

VÝSTRAHA

• O provedení instalace požádejte svého prodejce nebo kvalifikovaný personál.

Klimatizační jednotku se nepokoušejte sami instalovat ani opravovat. Nesprávně provedená práce může mít za následek únik vody,
úraz elektrickým proudem nebo požár.

• Klimatizační zařízení instalujte podle popisu uvedeného v tomto instalačním návodu.

Nesprávně provedená práce může mít za následek únik vody, úraz elektrickým proudem nebo požár.

• Při instalaci používejte výhradně specifikované příslušenství a díly určené k instalaci.

Použití jiných než specifikovaných dílů může mít za následek pád, únik vody, úraz elektrickým proudem nebo požár.

• Klimatizační zařízení instalujte na dostatečně pevnou základnu, aby odolávala hmotnosti jednotky.

Nedostatečná pevnost základů může mít za následek pád zařízení, což může přivodit úraz.

• Elektroinstalační práce musejí být provedeny v souladu s příslušnými místními a národními předpisy, jakož i
v souladu s pokyny v tomto instalačním manuálu. Používejte pouze samostatný, vyhrazený elektrický obvod.

Nedostatečná výkonová rezerva elektrické sítě a nesprávně provedená instalace mohou mít za následek úraz elektrickým proudem nebo požár.

• Použijte kabel vhodné délky.

Nevytvářejte odbočky na kabelech, ani nepoužívejte prodlužovací přívody, neboť tím by mohlo dojít k nadměrnému ohřevu, úrazu elektrickým
proudem nebo požáru.

• Zajistěte, aby všechna vedení byla jištěná a chráněná. Používejte pouze specifikované vodiče a zajistěte,
aby svorkovnice či vedení nebyly vystaveny namáhání.

Nesprávné zapojení nebo zajištění vodičů může mít za následek nadměrný vznik tepla nebo požár.

• Při zapojování napájení a propojování vnitřních a venkovních jednotek umístěte vodiče tak, aby bylo možné
bezpečně upevnit kryt rozváděcí skříně.

Nesprávné umístění víka rozvodné krabice může mít za následek úraz elektrickým proudem, požár nebo přehřátí svorek.

• Pokud plynné chladivo během instalace uniká, prostory ihned vyvětrejte.

Dostane-li se chladivo do styku s ohněm, mohou vznikat jedovaté plyny.

• Po dokončení instalace proveďte zkoušku netěsností chladicího plynu.

Pokud by plynné chladivo unikalo do místnosti a dostalo se do styku se zdrojem požáru (například teplovzdušné topidlo, kamna,
sporák nebo vařič), mohly by se tvořit jedovaté plyny.

• Při instalaci klimatizační jednotky nebo jejím přemisťování proveďte odvzdušnění chladicího okruhu a používejte
pouze předepsané chladivo (R410A).

Přítomnost vzduchu nebo jiných cizích látek v chladicím okruhu má za následek nadměrné zvýšení tlaku, které může vést k poškození zařízení, případně k úrazu osob.

• Během instalace připojte bezpečně chladicí potrubí ještě před spuštěním kompresoru.

Pokud nebude kompresor připojen a uzavírací ventil zůstane během chodu kompresoru otevřen, bude po spuštění kompresoru nasáván
vzduch, což může způsobit vznik mimořádného tlaku v chladicím potrubí, jehož následkem může být roztržení potrubí a úraz.

• Během odčerpávání zastavte před odpojením potrubí s chladivem kompresor.

Jestliže kompresor stále běží a uzavírací ventil je během odčerpávání otevřen, bude po odpojení chladicího potrubí nasáván vzduch,
což může způsobit vznik mimořádného tlaku v chladicím potrubí, jehož následkem může být poškození zařízení, případně úraz.

• Zajistěte uzemnění klimatizační jednotky.

Jednotku neuzemňujte k potrubí, bleskosvodu ani uzemnění telefonního vedení. Nedokonalé uzemnění může mít za následek úraz
elektrickým proudem.

• Zajistěte instalaci jističe svodového zemnicího proudu.

Zanedbání nutnosti instalovat jistič uzemnění může mít za následek úraz elektrickým proudem nebo požár.

VAROVÁNÍ

• Klimatizační zařízení neinstalujte na místa, kde hrozí nebezpečí úniku hořlavých plynů.

V případě úniku hořlavých plynů mohou plyny v blízkosti klimatizačního zařízení způsobit požár.

• Odtokové potrubí instalujte v souladu pokyny v tomto instalačním návodu. Zajistíte tak dobrý odvod kondenzátu.
Potrubí tepelně izolujte, abyste předešli kondenzaci.

Nesprávně instalované odtokové potrubí může mít za následek únik vody uvnitř místnosti a poškození majetku.

• Dotáhněte kalíškovou matici předepsaným způsobem (například pomocí momentového klíče).

Pokud je kalíšková matice nadměrně utažená, může po delším používání prasknout a způsobit únik chladiva.

1 ■čeština

Příslušenství

VAROVÁNÍ

Vnitřní jednotka

A

J

A

D

B

E

Levý spodní Pravý spodní

C

F

Název modelu Název dílu Název modelu Název dílu

FTXG25JV1BW
FTXG35JV1BW

CTXG50JV1BW

5003651

FTXG25JV1BS
FTXG35JV1BS
CTXG50JV1BS

5003653

Název modelu Název dílu Název modelu Název dílu

FTXG25JV1BW
FTXG35JV1BW
CTXG50JV1BW

5003652

FTXG25JV1BS
FTXG35JV1BS
CTXG50JV1BS

5003654

K

K

– ,

Montážní deska

Titanový apatitový
fotokatalytický filtr na čištění

vzduchu

Bezdrátový
dálkový ovladač

1

2

1

Držák dálkového
ovladače

Suchá baterie o velikosti AAA.
LR03 (alkalická baterie)

Upevňovací šroub vnitřní
jednotky (M4 × 12L)

Návod k obsluze

G

1

Instalační návod

H

2

2

Papírová šablona

J

(Papírová šablona je umístěna
mezi poslední stranou a vnitřní
stranou zadního krytu. Informace
ozpůsobu používání papírové
šablony naleznete na straně 10.)

Servisní díly

• Servisní díly objednávejte podle potřeby.

• V případě potřeby servisního dílu objednejte a namontujte díl podle objednacího čísla, které odpovídá modelu jednotky.

Boční kryt pro pravostranné potrubí Boční kryt pro levostranné potrubí

K

L

1

1

•

Boční kryt pro pravostranné potrubí je označen informacemi o platných bezpečnostních normách. Při výměně pravého krytu za

boční kryt pro pravostranné potrubí dbejte na to, aby byl tento kryt bezpečně namontován bez odstranění uvedeného označení.

Volba místa instalace

• Před výběrem místa instalace si vyžádejte souhlas uživatele.

1. Vnitřní jednotka

• Vnitřní jednotka by měla být umístěna na místě, které splňuje následující podmínky:

1) místo splňuje omezení vztahující se k místu instalace uvedené na výkresech instalace vnitřní jednotky,

2) v místě sání a výstupu vzduchu je zajištěn volný průchod,

3) jednotka nebude vystavena přímému slunečnímu záření,

4) jednotka bude umístěna mimo zdroj tepla nebo mimo proud teplého vzduchu,

5) v blízkosti jednotky se nenachází zdroj výparů strojního oleje (olejové výpary mohou zkrátit životnost vnitřní jednotky),

6) studený (teplý) vzduch cirkuluje místností,

7) jednotka není umístěna v blízkosti zářivek se zapalovači (typ s invertorem nebo typ s rychlým startem),

protože tyto zářivky mohou snižovat dosah dálkového ovladače,

8)

jednotka je umístěna ve vzdálenosti nejméně 1 m od televizoru nebo rozhlasového přijímače (jednotka může způsobovat rušení obrazu nebo zvuku).

9) instalace je provedena v doporučené výšce (1,8 m),

10) v místě instalace se nenachází žádná pračka.

2. Bezdrátový dálkový ovladač

• Zapněte všechny zářivky v místnosti (pokud v ní jsou nějaké instalovány) a vyhledejte místo, odkud vnitřní jednotka
správně přijímá signály dálkového ovládače (v rozsahu 6 m).

■čeština 2

Výkresy k instalaci vnitřní jednotky

VAROVÁNÍ

Montážní deska by měla být
instalována na stěně s dostateč­nou nosností, aby mohla nést
hmotnost vnitřní jednotky.

 Způsob připojení vnitřní

jednotky

Nasaďte svorky dolního rámu na
montážní desku a upevněte je.
Jestliže jdou svorky uchytit jen
obtížně, odstraňte čelní mřížku.

Před přišroubováním
držáku dálkového
ovládání na stěnu
zkontrolujte, zda
vnitřní jednotka
správně přijímá řídicí
signály dálkového
ovladače.

 Otevření servisního krytu

Servisní kryt je otevírací.

 Způsob otevření

1) Odstraňte šrouby servisního krytu.

2) Vytáhněte servisní kryt šikmo dolů
ve směru šipky.

3) Vytáhněte dolů.

Izolační potrubí
obalte dokončovací
páskou – postupujte
směrem zdola nahoru.

Tepelné izolační potrubí uříz­něte na odpovídající délku a
obalte je páskou. Zajistěte tak,
aby v místě řezu izolačního
potrubí nezůstávala mezera.

Otvor pro vedení potrubí
utěsněte tmelem.

B

C

D

A

* Při demontáži přední mřížky postupujte

podle demontáže a instalace přední mřížky,
které jsou popsány na straně 4.

A

Dbejte na to, aby se v dosahu 500m od
přijímače signálu nenacházely žádné překážky.
Takové překážky by mohly mít nežádoucí vliv
na kvalitu příjmu a způsobit zkrácení příjmové
vzdálenosti.

500 mm
nebo více

Montážní
deska

Montážní šrouby pro držák
dálkového ovladače
(běžná dodávka: M3 × 20L)

Montážní deska

Šrouby (M4 × 16L)

Vzduchové ltry

Vzduchový ltr

Titanový apatitový
fotokatalytický ltr
na čištění vzduchu

Západka

Rám ltru

50 mm nebo více
od stěn (na obou
stranách)

Čelní panel

100 mm nebo více
od stropu

Snímač INTELLIGENT EYE

Servisní kryt

Spodní rám

Svorka

Čelní mřížka

Šrouby
(běžná dodávka: M4 × 25L)

Bezdrátový dálkový ovladač

Držák dálkového
ovladače

Titanový apatitový fotokatalytický
ltr na čištění vzduchu (2)

Úchyt

Snímač INTELLIGENT EYE

• Snímače INTELLIGENT EYE se nedotýkejte a zabraňte náhodnému nárazu do něj. Mohlo by dojít k jeho poškození a
snímač by byl nefunkční.

• Do blízkosti snímače neumisťujte velké předměty. Dále zajistěte, aby se mimo oblast detekovanou snímačem nacházela
také topná tělesa a zvlhčovače vzduchu.

3 ■čeština

Příprava před instalací

1. Sejmutí a instalace čelního panelu

• Způsob odstranění

1) Zasuňte prsty do prohlubní na levé a pravé straně vnitřní
jednotky a otevřete čelní panel do pozice nad
vodorovnou úrovní.

2) Zdvihněte aretační západky předního panelu na levé
a pravé straně a posuňte je směrem nahoru.

3) Vyjměte hřídele předního panelu z otvorů na obou
stranách a čelní panel odmontujte.

• Způsob instalace

1) Zasuňte čepy panelu na obou stranách předního panelu do určených otvorů.

2) Posuňte zámky předního panelu směrem dolů a zajistěte je otočením západek směrem ven.

3) Zkontrolujte, zda je přední panel bezpečně namontován, poté jej zavřete.

(a) Způsob odstranění

1) Zatáhnout

(a)

(b)

2) Posunout

Čep předního panelu

4) Zatáhnout

Otevřete
v úhlu nejméně
90 stupňů.

2. Demontáž a instalace přední mřížky

• Způsob demontáže

1) Demontujte přední panel a
vzduchový filtr.

2) Demontujte servisní kryt. (Způsob
otevření je popsán na straně 3.)

3) Uvolněte kabelový svazek z úchytu,
poté jej odpojte od konektoru.

4) Odstraňte kryt na pravé straně.
(2 šrouby)

Svorka vedení

Konektor

Kabelový svazek

Zámky předního
panelu

(b) Způsob instalace

Čep předního
panelu

Otvor

* Pokud zámky předního panelu nebudou správě aretovány, přední panel

nebude možné zcela zavřít.

1) Posunout

3) Posunout

2) Zatlačit

* Zámky

předního panelu

Šrouby

Zdvihněte za kryt a
otevřete směrem ven.

Kryt pravé strany

5) Otočte velkou záklopku, poté
demontujte malou záklopku.

6) Otevřete 2 šroubové kryty, poté

• Způsob otevření

4 body

odstraňte 4 šrouby z přední mřížky.

Nahoru

Šroubovák

Klapka (malá)

■čeština 4

Příprava před instalací

VAROVÁNÍ

2) Vytahujte směrem
k sobě.

1) Tlačte nahoru.

Horní háky

1
2

JA

Snímač
INTELLIGENT EYE

Propojka

[Dálkový ovladač]

VÝŘEZ

EXISTUJE

ADRESA

<Spodní strana elektrické rozvodné skříňky>

[Vnitřní jednotka]

ADRESA: JA

EXISTUJE : 1

VÝŘEZ : 2

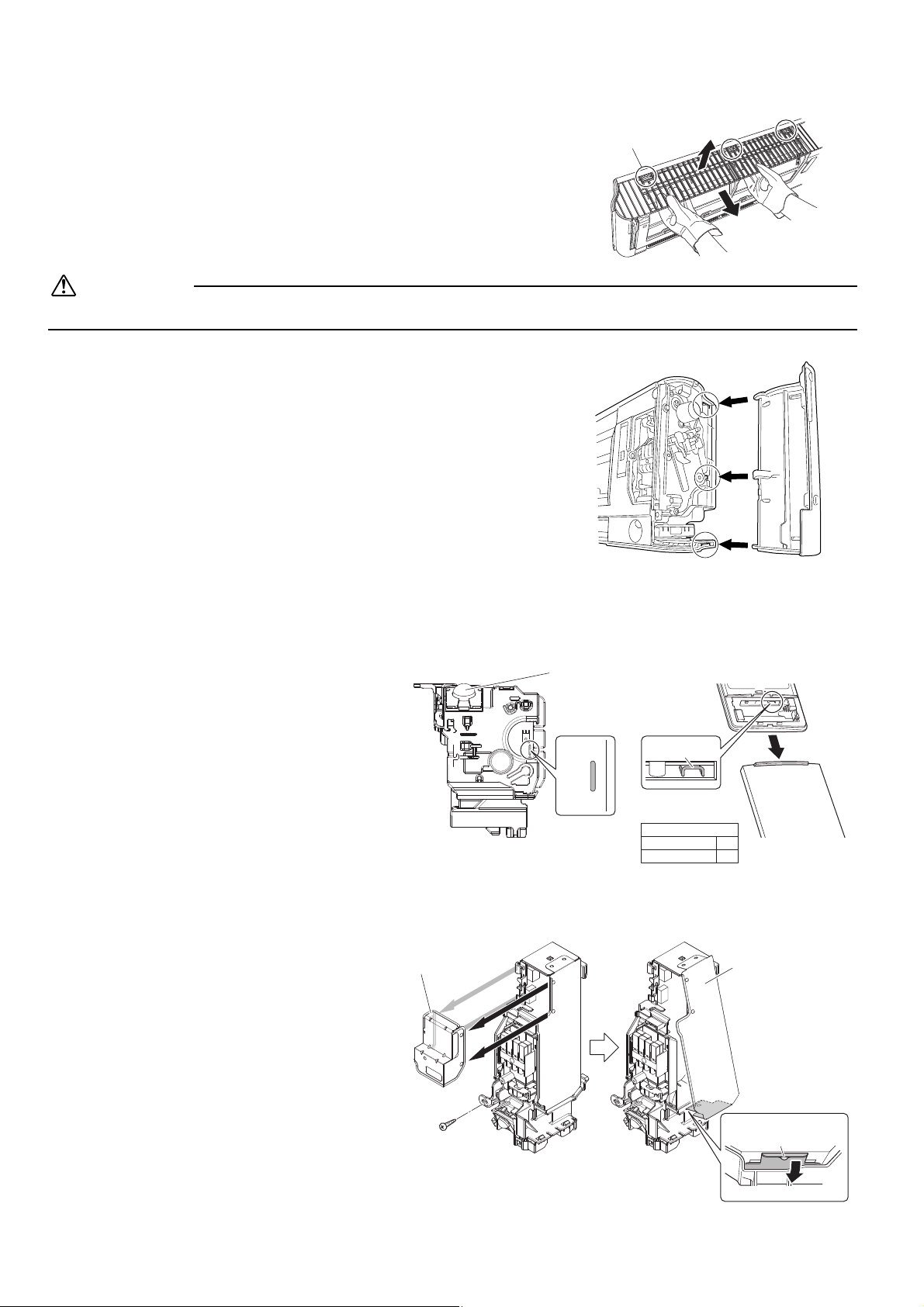

7) Za použití ochranných rukavic zasuňte obě ruce pod přední mřížku
způsobem znázorněným na obrázku.

8) Oddělte přední mřížku od 3 horních háků zdvihnutím její horní strany,
poté uchopte oba konce přední mřížky a přitažením k sobě ji
demontujte.

• Vždy používejte ochranné rukavice.

• Způsob instalace

1) Čelní mřížku instalujte a pevně zahákněte horní háčky (na 3 místech).

2) Namontujte 4 šrouby přední mřížky a zavřete 2 šroubové kryty.

3) Namontujte záklopku (malou), poté navraťte záklopky do předchozích

poloh.

4) Nasaďte kryt na pravé straně. (Viz obrázek.)

5) Připojte kabelový svazek ke konektoru, poté kabelový svazek zajistěte

pomocí úchytu.

6) Nasaďte vzduchový filtr na své místo a poté namontujte čelní panel.

3. Způsob nastavení různých adres

Jsou-li v jedné místnosti instalovány dvě vnitřní
jednotky, lze dva bezdrátové dálkové ovladače
nastavit na různé adresy.

1) Demontujte přední panel a mřížku. (4 šrouby)

2) Rozpojte adresovou přepojku propojku (JA)

na kartě s tištěnými spoji.

3) Rozpojte adresovou přepojku v dálkovém
ovladači.

4. Připojení k HA systému

(kabelový dálkový ovladač, centrální dálkový ovladač, apod.)

• Metody odstranění kovových krytů

elektrických kabelů

1) Demontujte přední panel a mřížku.
(4 šrouby)

2) Vyjměte skříňku elektrického zapojení.
(1 šroub)

3) Odstraňte 4 západky a demontujte kovový
kryt elektrických kabelů (A).

4) Posuňte dolů hák na kovovém krytu
elektrických kabelů (B) a odstraňte jedinou
západku.

5) Odstraňte 2 západky v horní části,
poté demontujte kovový kryt elektrických
kabelů (B).

Kovový kryt elektrických
kabelů (A)

Šroub

Kovový kryt elektrických
kabelů (B)

[Ze zadní strany]

Jediná západka

Vytáhněte dolů

5 ■čeština

• Způsoby připevnění propojovacího kabelu

VÝSTRAHA

S vnitřní jednotkou multi

A

A

Vnitřní povrch
kalíškového spoje
nesmí obsahovat trhliny.

Konec potrubí musí být
rovnoměrně rozšířený do kalíšku
a dokonale kruhového tvaru.

Zkontrolujte správné
usazení kalíškové matice.

Kontrola

Běžný nástroj pro kalíškový spoj

Typ s křídlatou

maticí (typ Imperial)

1,5-2,0 mm

Typ spojky

(typ Ridgid)

1,0-1,5 mm

Nástroj pro kalíškový spoj

potrubí pro chladivo R410A

Typ spojky

0-0,5 mm

Průvlak

Nasaďte přesně do polohy zobrazené dále.

Kalíškový spoj

Odstraňte otřepy.

(Řez proveďte přesně
v pravém úhlu.)

1) Odstraňte kovový kryt elektrických obvodů.

(Viz část Metody odstranění kovových krytů
elektrických kabelů.)

2) Připojte propojovací kabel ke konektoru S21 a spřažené

vedení veďte drážkovaným dílem podle obrázku.

3) Vraťte kryt elektrického zapojení na jeho místo a

spřažené vedení veďte podle obrázku kolem něj.

Konektor HA pro spřažený provoz (S21)

Šroub

• Metody nasazení kovových krytů elektrických
obvodů

1) Zahákněte horní stranu kovového krytu elektrických

2) Stisknutím háku na spodní straně jej přichyťte k jediné

3) Zasuňte konektor do otvoru, poté kovový kryt elektrických

kabelů (B) na 2 západky.

západce, poté namontujte kovový kryt elektrických kabelů
(B).

kabelů (A) zahákněte a připevněte ke 4 západkám.

Potrubí chladiva

, instalaci proveďte podle popisu v instalačním manuálu dodávaném s venkovním

jednotkou multi.

1. Rozšíření konce potrubí

1) Konec trubice odřízněte.

2) Otřepy z řezné plochy odstraňte směrem dolů tak,

aby se odštěpky nedostaly do hadice.

3) Na trubici nasaďte kalíškovou matici.

4) Vytvořte kalíškový spoj.

5) Zkontrolujte správné provedení kalíškového spoje.

Kovový kryt elektrických
kabelů (B)

Kovový kryt
elektrických
kabelů (A)

• Na součásti nepoužívejte minerální oleje.

• Zabraňte proniknutí minerálních olejů do systému, protože tím by se snížila doba životnosti jednotek.

• Nikdy nepoužívejte potrubí, jež bylo použito pro starší instalace. Používejte pouze díly dodávané spolu s jednotkou.

• Aby mohla být zaručena předpokládaná životnost, nikdy do této jednotky používající chladivo R410A neinstalujte sušičku.

• Vysoušecí materiál by se mohl rozpouštět a zničit systém.

• Nedokonalé propojení kalíškovými spoji může způsobit únik plynného chladiva.

■čeština 6

Potrubí chladiva

VAROVÁNÍ

Na vnější povrch neaplikujte
chladicí olej.

Kalíšková matice

Na vnitřní povrch
kalíškového spoje
naneste chladicí olej.

Chladicí olej neaplikujte na kalíškovou
matici, kterou také nedotahujte
nadměrným utahovacím momentem.

Momentový klíč

Spojení potrubí

Kalíšková matice

Klíč

[Dotáhnout][Aplikovat olej]

Pokud není k dispozici
uzávěr kalíškového spoje,
zakryjte hrdlo trubky
páskou. Zabráníte tak
vniknutí nečistot nebo
vody do potrubí.

Dbejte na
nasazení
čepičky.

Déšť

Stěna

Propojovací kabely mezi jednotkami

Odtoková hadice

Dokončovací páska

Izolace
kapalinového
potrubí

Izolace plynového
potrubí

Potrubí kapalného chladiva

Plynové potrubí

2. Potrubí chladiva

• Použijte kalíškovou matici upevněnou ke hlavnímu tělesu jednotky. (Aby nedošlo k prasknutí kalíškové matice v důsledku
znehodnocení stárnutím.)

• Aby nedošlo k úniku plynů, chladicí olej aplikujte pouze na vnitřní povrch kalíškového spoje. (Používat výhradně chladící olej
určený pro R410A.)

• Při dotahování matic kalíškových spojů používejte momentové klíče, aby nedošlo k poškození matic a úniku plynů.

Středy obou matic kalíškových spojů správně nastavte a kalíškové matice utáhněte rukou o 3 až 4 otáčky. Poté je dotáhněte
pomocí momentových klíčů.

2-1. Upozornění týkající se manipulace s potrubím

1) Otevřený konec potrubí chraňte před prachem a vlhkostí.

2) Všechny ohyby potrubí by měly být co nejmírnější. K ohýbání

potrubí používejte odpovídající nástroje.

2-2. Výběr měděných a tepelně izolačních materiálů

• V případě použití komerčně dodávaných měděných trubek a instalačních
prvků dodržujte následující zásady:

1) Izolační materiál: Polyetylénová pěna
Intenzita přenosu tepla: 0,041 až 0,052 W/mK (0,035 až 0,045 kcal/mh°C)
Povrchová teplota potrubí s chladivem dosahuje nejvýše 110°C.
Vyberte tepelně izolující materiály schopné odolávat této teplotě.

2) Zajistěte izolaci plynového i kapalinového potrubí a zajistěte rozměry izolace
podle pokynů dále.

Třída 25/35 třída 50

Vnější prům.

7 ■čeština

30 mm nebo více 40 mm nebo více 30 mm nebo více

3) Pro potrubí plynného a kapalného chladiva použijte samostatnou tepelnou izolaci.

To čivý moment dotažení kalíškové matice

Strana plynu Strana kapaliny

3/8 palce 1/2 palce 1/4 palce

32,7-39,9 N•m

(330-407 kgf•cm)

Strana plynu Strana kapaliny Tepelná izolace plynového potrubí

9,5 mm

Tloušťka 0,8 mm (C1220T-O)

Vnější prům.

12,7 mm

Minimální poloměr ohybu Tloušťka nejméně 10 mm

49,5-60,3 N•m

(505-615 kgf•cm)

Vnější prům.

6,4 mm

14,2-17,2 N•m

(144-175 kgf•cm)

Třída 25/35 třída 50

Vnitřní prům.

12-15 mm

Vnitřní prům.

14-16 mm

Tepelná izolace

kapalinového

potrubí

Vnitřní prům.

8-10 mm

Instalace vnitřní jednotky

110160

915

50302

135100

200

260

100

295

62

47

φ65 φ65

105

47

Doporučené body k uchycení montážní
desky (celkem 7 bodů)

Použijte svinovací
metr (viz obrázek).
Umístěte konec
svinovacího metru
na značku V.

Konec kapalinového potrubí

Konec plynového
potrubí

Poloha odtokové hadice

Průchozí otvor ve stěně φ65 mm

Na zvýšenou plochu
umístěte vodováhu.

(Rozměr šroubu: M10)

(Rozměr šroubu: M10)

jednotka: mm

φ65

Potrubí uložené ve
stěně (vnější dodávka)

Kryt otvoru ve stěně
(běžná dodávka)

Potrubí uložené ve
stěně (vnější dodávka)

Utěsnění

Vnější stranaVnitřek

Pokud jste nejdříve odstranili izolaci z konců
propojovacích vodičů, omotejte konce
správných vodičů izolační páskou.

A

Propojovací kabely
mezi jednotkami

Montážní deska

Zde zavěste háky vnitřní jednotky.

1. Instalace montážní desky

• Montážní deska by měla být instalována na stěně s dostatečnou nosností, aby mohla nést hmotnost vnitřní jednotky.

1) Montážní desku upevněte dočasně na stěnu. Zajistěte, aby jednotka byla ve zcela vodorovné poloze a na stěně označte

otvory pro vyvrtání.

2) Montážní desku upevněte na stěnu pomocí šroubů.

Doporučené body k uchycení montážní desky a příslušné rozměry

2. Vyvrtání otvoru do stěny a instalace potrubí uloženého ve stěně

• U stěn obsahujících kovové rámy nebo desky zajistěte použití
potrubí uloženého do stěny a u průchozích otvorů odpovídajících
krytů, aby nedošlo k možnému zahřátí, úrazu elektrickým proudem
nebo požáru.

• Zkontrolujte, zda jsou mezery kolem potrubí dobře utěsněné vhod-
ným těsnícím materiálem, aby nedocházelo k prosakování vody.

1) Ve stěně vyvrtejte průchozí otvor o průměru 65 mm tak,
aby měl otvor šikmý sklon směrem k vnější straně zdi.

2) Do otvoru zasuňte potrubí.

3) Do potrubí ve stěně vložte kryt.

4) Po skončení instalace potrubí s chladivem, potřebných vodičů

k zapojení jednotek a odtokového potrubí, utěsněte mezery
tmelem.

3. Propojovací kabely mezi jednotkami

1) Otevřete čelní panel, poté otevřete servisní kryt.

2) Protáhněte propojovací kabely mezi jednotkami směrem

od venkovní jednotky průchozím otvorem ve stěně a
poté zadní stranou vnitřní jednotky. Vedení protáhněte
kpřední straně. Činnost usnadníte ohnutím konců

■čeština 8

uvazovacích drátů předem směrem nahoru. (Je-li třeba
nejdříve odstranit izolaci z konců propojovacích vodičů,
spojte konce vodičů lepicí páskou.)

3) Oběma rukama stiskněte dolní panel vnitřní jednotky a
nasaďte jednotku na háky montážní desky. Zkontrolujte,
zda se dráty nezachytily na okrajích vnitřní jednotky.

Instalace vnitřní jednotky

Potrubí chladiva společně s odtokovou
hadicí omotejte vinylovou lepicí páskou.

Pravá strana

Levá strana

(a)

(a)

(c)

(c)

(b)

(b)

A

Montážní deska

• Výměna nalevo

1) Demontujte upevňovací šroub izolace na
pravé straně, poté odstraňte odtokovou
hadici.

2) Vyjměte vypouštěcí zátku nalevo a vsaďte
ji napravo.

3) Nasaďte odtokovou hadici a dotáhněte
pomocí dodávaného montážního šroubu
izolace.

* (Zanedbání tohoto kroku může způsobit

únik vody.)

Poloha připojení odtokové hadice

* Odtoková hadice je umístěna na zadní straně jednotky.

Šroub kupevnění
izolace

Odtoková hadiceOdtoková hadice

Připojení na levé straně Připojení na pravé straně

(připraveno zvýroby)

Čelní strana jednotky

Výměna odtokové hadice a vypouštěcí zátky

Levá strana Pravá strana

Šroub k
upevnění izolace

Způsob nastavení odtokové zátky

Při instalaci nepoužívejte mazací oleje
(chladicí olej).
Použití oleje poškozuje zátku a může
způsobit únik odpadní vody zátkou.

Zasuňte šestihranný klíč (4 mm).

Bez

mezery

4. Kladení potrubí, hadic a vedení

• Doporučenou metodou instalace je zadní potrubí.

• V případě připojení bočního potrubí (b), viz bod 5. Boční potrubí na

straně 10.
V případě připojení spodního potrubí (c), viz bod 6. Spodní potrubí
na straně 10.

4-1. Potrubí zprava zezadu

1) Odtokovou hadici připojte ke spodní straně potrubí s chladivem
pomocí lepicí vinylové pásky.

2) Propojovací kabely mezi jednotkami, potrubí chladiva a odtokovou
hadici společně omotejte izolační páskou.

(a) Zadní potrubí Normální instalace Viz strana 9
(b) Boční potrubí Použití servisních dílů Viz strana 10
(c) Spodní potrubí Použití papírové šablony Viz strana 10

3) Propojovací kabely mezi jednotkami, odtokovou hadici a potrubí s chladivem
protáhněte otvorem ve stěně, poté nasaďte vnitřní jednotku na háky montážní

desky; jako vodítko použijte značky na horní straně vnitřní jednotky.

4-2. Potrubí zleva zezadu

1) Vyměňte odtokovou hadici a vypouštěcí zátku.

2) Odtokovou hadici připojte ke spodní straně potrubí

s chladivem pomocí lepicí vinylové pásky.

3) Odtokovou hadici připojte k odtokovému otvoru v místě
zátky odtoku.

4) Potrubí s chladivem veďte podle značek vedení potrubí na
montážní desce.

5) Odtokovou hadici a potrubí s chladivem prostrčte otvorem ve stěně, poté nasaďte vnitřní jednotku na háky montážní
desky; jako vodítko použijte značky na horní straně vnitřní jednotky.

6) Protáhněte propojovací kabely mezi

9 ■čeština

jednotkami.

7) Připojte potrubí spojující jednotky.

8) Pokud je odtoková hadice vedena zadní

stranou vnitřní jednotky, potrubí s chladivem a
odtokovou hadici obalte společně izolační
páskou, jak je znázorněno na obrázku vpravo.

Odtoková

hadice

Tento otvor
utěsněte tmelem
nebo těsnícími
materiálem.

Omotejte
vinylovou
lepicí páskou.

Místa ohybů potrubí s chladivem obalte izolační
páskou.
U každého závitu by se měly jednotlivé vrstvy
pásky nejméně z poloviny překrývat.

A

Montážní deska

9) Dbejte, aby se vedení mezi jednotkami nezachytila o vnitřní

Odtokovou hadici
zasuňte do této
hloubky, aby nebyla
vytažena z
odtokového potrubí.

Vnější stěna

50 mm
nebo více

φ30 nebo více

Odtoková hadice

Odtoková hadice
z vinylchloridu

Vnitřní stěna

Zdvihněte za kryt a
otevřete směrem ven.

Kryt pravé strany

Šrouby

K

L

[Způsob používání papírové šablony]

Pravá spodní
papírová šablona

Referenční poloha pro vyrovnání
papírové šablony

Levá spodní papírová
šablona

jednotku, a stiskněte dolní okraj vnitřní jednotky oběma rukama tak,
až ho pevně přichytí háky montážní desky. Vnitřní jednotku upevněte
k montážní desce pomocí montážních šroubů (M4 × 12L).

4-3. Potrubí uložené ve stěně

Postupujte podle pokynů pro potrubí zleva zezadu.
Odtokovou hadici zasuňte do této hloubky, aby nemohla

být vytažena z odtokového potrubí.

5. Boční potrubí

• Pravostranné nebo levostranné potrubí

1) Demontujte levý nebo pravý boční kryt. (2 šrouby)

2) Namontujte boční kryt pro pravostranné potrubí (servisní součásti)

nebo boční kryt pro levostranné potrubí (servisní součásti).

Odtoková
hadice

Spodní rám

A

Montážní deska

Potrubí chladiva

Upevňovací šrouby vnitřní

F

jednotky (M4×12L) (2 body)

3) Proveďte postup znázorněný v bodě 4-1. Potrubí zprava zezadu
vpřípadě použití pravostranného potrubí a postup jsou znázorněny
vbodě 4-2. Potrubí zleva zezadu v případě použití levostranného potrubí.
Během tohoto postupu zasuňte odtokovou hadici a potrubí chladiva
nejprve do otvoru v krytu levostranného nebo pravostranného potrubí,
poté je zasuňte do otvoru ve stěně.

6. Spodní potrubí

• Pravé spodní nebo levé spodní

potrubí

1) Umístěte papírové šablony do míst
výřezu, vyrovnejte je s referenčními
pozicemi na spodním rámu jednotky a
obkreslete je čarou. Papírová šablona je
umístěna mezi poslední stranou a vnitřní
stranou zadního krytu.

2) Vyřízněte mřížku podle nakreslených
linií a připravte otvor pro spodní potrubí.

■čeština 10

3) Proveďte postup znázorněný v bodě 4-1. Potrubí zprava zezadu v případě použití
pravého spodního potrubí a postup jsou znázorněny v bodě 4-2. Potrubí zleva zezadu
vpřípadě použití levého spodního potrubí. Během tohoto postupu zasuňte vypouštěcí
hadici a potrubí chladiva nejprve do připraveného otvoru pro potrubí, poté do otvoru
ve stěně.

Instalace vnitřní jednotky

VAROVÁNÍ

VÝSTRAHA

S vnitřní jednotkou multi

Používejte specikovaný typ vedení.

12 3

Úchyt vodiče pevně
zajistěte, aby na dráty
nepůsobily žádné vnější síly.

Vodiče umístěte tak, aby bylo možné
snadno a bezpečně uzavřít servisní kryt.

Úchyt vodiče

Skříňka s elektrickými součástmi

Svorkovnice

<Chybně><Správně>

Konec odtokové hadice
neumisťujte do vody.

Není povolen žádný sifón.

Odtoková hadice by měla
mít sklon směrem dolů.

7. Zapojení

, instalaci proveďte podle popisu v instalačním manuálu dodávaném s

venkovním jednotkou multi.

1) Odstraňte izolaci z konců vedení (15 mm).

2) Barvy vodičů srovnejte s čísly svorek ve svorkovnicích vnitřní a vnější jednotky a vedení pevně přišroubujte k příslušným

svorkám.

3) Vodiče uzemnění bezpečně připojte k příslušným svorkám.

4) Dráty protáhněte a zkontrolujte, zda jsou bezpečně uchyceny; poté vodiče upevněte příslušnými úchyty.

5) V případě k připojení k systému adaptéru. Instalujte kabel dálkového ovládače a připojte konektor S21.

6) Vodiče umístěte tak, aby bylo možné snadno a bezpečně uzavřít servisní kryt a poté tento kryt uzavřete.

Pevně upevněte dráty pomocí
šroubů ve svorkovnici.

Pokud délka vodičů
přesahuje 10 metrů, použijte
vodiče o průměru 2,0 mm.

1

Vnitřní

2
3

jednotka

Pevně upevněte dráty
pomocí šroubů ve svorkovnici.

Venkovní

jednotka

123 LN

H05RN

• Pokud připojujete propojovací vedení ke svorkovnici pomocí jednožilových
kabelů, konec vodiče zahněte.
Nesprávně provedené zapojení může způsobit přehřívání a požár.

• Nepoužívejte odbočkové vedení, nepružné vedení, prodlužovací kabely ani hromadné zapojení. Mohlo by dojít k přehřívání,
úrazu elektrickým proudem nebo požáru.

• Uvnitř produktu nepoužívejte elektrické součástky zakoupené v běžných obchodech. (Napájení pro odtokové čerpadlo atd.
nevyvádějte ze svorkovnice.) Takový postup by mohl způsobit úraz elektrickým proudem nebo požár.

8. Odtokové potrubí

1) Připojte odtokovou hadici podle postupu uvedeného vpravo.

2) Vyjměte vzduchové filtry a nalijte do odtokové vany zařízení malé množství vody.

Zkontrolujte, zda voda hladce odtéká.

3) Je-li nutné odtokovou hadici prodloužit, obstarejte si běžně dostupnou prodlužovací

hadici.
Dbejte na provedení tepelné izolace vnitřního úseku prodlužovací hadice.

Odtoková
hadice vnitřní
jednotky

Prodlužovací odtoková hadice

φ18

Trubice tepelné izolace (běžná dodávka)

4) V případě připojení pevné trubice z polyvinyl-

chloridu (jmenovitý průměr 13 mm) přímo
k odtokové hadici připojené k vnitřní jednotce
nebo v případě zapuštěného potrubí použijte
k jejich spojení libovolné komerčně běžně
dostupné hrdlo hadice (jmenovitý průměr
13 mm).

11 ■čeština

Odtoková hadice
dodávaná s vnitřní
jednotkou

φ18

Komerčně dostupné hrdlo
odtokového potrubí
(jmenovitý průměr 13 mm)

Komerčně dostupná pevná
hadice z polyvinylchloridu
(jmenovitý průměr 13 mm)

Zkušební provoz a testování

1. Zkušební provoz a testování

1-1 Změřte napájecí napětí a zkontrolujte, zda odpovídá specifikovanému rozpětí.
1-2 Zkušební provoz je třeba v režimu chlazení i v režimu topení.

• V režimu chlazení nastavte nejnižší programovatelnou teplotu; v režimu topení nastavte nejvyšší programovatelnou

teplotu.

1) Podle teploty v místnosti se může zkušební v režimu chlazení nebo v režimu vytápění vypnout.
Ke zkušebnímu provozu použijte dálkový ovladač podle popisu dále.

2) Po ukončení zkušebního provozu nastavte teplotu na normální úroveň (26°C až 28°C v režimu chlazení, 20°C až 24°C
v režimu topení).

3) Z důvodů ochrany zařízení systém deaktivuje restartování provozu na dobu 3 minut po vypnutí.

1-3 Zkoušku proveďte v souladu s návodem k obsluze a ujistěte se, zda všechny funkce a součásti, například

pohyb žaluzií, pracují správně.

• V pohotovostním režimu vyžaduje klimatizační jednotka jen velmi malý příkon. Pokud se systém nebude po určitou
dobu po instalaci používat, vypněte jistič zařízení a eliminujte tak zbytečnou spotřebu proudu.

• Použijete-li k odpojení napájení klimatizační jednotky jistič, po opětovném zapnutí jističe přejde systém do
původního provozního režimu.

Zkušební provoz s dálkovým ovladačem

1) Zapněte systém stisknutím tlačítka "ZAP/VYP".

2) Stiskněte kombinace tlačítek "TEMP" (2 místa) a "MODE" (Režim).

3) Stisknutím tlačítka "TEMP" vyberte položku “ ”.

4) Stiskněte tlačítko MODE.

5) Funkce zkušebního provozu se ukončí zhruba po 30 minutách a zařízení přepne do běžného režimu.
Chcete-li zkušební provoz ukončit, stiskněte tlačítko "ON/OFF".

2. Kontrola položek

Příznak

Kontrola položek

Vnitřní a venkovní jednotky jsou instalovány správně a na pevných
základech.

Nedochází k úniku chladiva.

Plynové a kapalinové potrubí chladiva a prodlužovací odtoková hadice
vnitřní jednotky jsou tepelně izolované.

Odtokové potrubí je řádně instalováno. Únik vody

Systém je řádně uzemněn. Elektrický svod

K propojení jednotek byly použity vodiče specifikovaného typu.

Pro sání a výstup vzduchu vnitřní nebo venkovní jednotky je zajištěn volný
průchod.
Uzavírací ventily jsou otevřené.

Vnitřní jednotka řádně přijímá povely z dálkového ovladače. Neschopnost provozu

(zobrazení diagnostiky

na dálkovém ovladači)

Nebezpečí pádu, vibrace, hluk

Nedokonalá funkce chlazení/
ohřevu

Únik vody

Neschopnost provozu nebo
nebezpečí požáru

Nedokonalá funkce chlazení/
ohřevu

Kontrola

■čeština 12

NOTES

NOTES

3P255640-1

Dvourozměrný čárový kód
je určen pro výrobu.

M09B143

(1001) HT
