BEDIENUNGSANLEITUNG
Daikin Altherma Inneneinheit
EKHVMRD50ABV1
EKHVMRD80ABV1
EKHVMYD50ABV1
EKHVMYD80ABV1
■
■
EKHVMRD50+80ABV1
EKHVMYD50+80ABV1
NHALTSVERZEICHNIS
I
Daikin Altherma Inneneinheit
Seite
1. Definitionen................................................................................ 1
2. Einleitung................................................................................... 2
2.1. Allgemeine Informationen .............................................................. 2
2.2. Inhalt dieser Anleitung ................................................................... 2
3. Kurzanleitung............................................................................. 2
Raumheizungsbetrieb .................................................................... 2
Warmwasserbereitung (Brauchwasser)......................................... 3
4. Bedienung der Anlage............................................................... 3
4.1. Tasten und Anzeige-Symbole bei die Fernbedienung.................... 3
4.2. Einstellen der Uhrzeit..................................................................... 5
4.3. Raumheizungsbetrieb ( ) ............................................................. 5
Regelung auf Grundlage der Raumtemperatur.............................. 5
Vorlauftemperatur-Regelung.......................................................... 6
4.4. Notfallbetrieb.................................................................................. 7
4.5. Raumkühlungsbetrieb ( ) ............................................................. 8
Regelung auf Grundlage der Raumtemperatur.............................. 8
Vorlauftemperatur-Regelung.......................................................... 8
4.6. Brauchwasser-Heizbetrieb (
Automatische Aufheizung und Speicherung .................................. 8
Manuelle Speicherung ................................................................... 9
Warmhaltebetrieb......................................................................... 10
Desinfektionsbetrieb..................................................................... 10
4.7. Andere Betriebsarten ................................................................... 11
Anlaufbetriebsmodus (
Enteisungsbetrieb (
Geräuscharmer Betrieb (
4.8. Gleichzeitige Anforderung von Raumheizungsbetrieb und
Warmwasserbereitung ................................................................. 11
4.9. Gleichzeitige Anforderung von Raumkühlungsbetrieb und
Warmwasserbereitung ................................................................. 11
4.10. Temperatur-Anzeigemodus.......................................................... 11
4.11. Betrieb timergesteuerter Funktionen ........................................... 12
Raumheizung............................................................................... 12
Raumkühlung............................................................................... 13
Warmwasserbereitung (Brauchwasser)....................................... 13
Geräuscharmer Betrieb................................................................ 14
4.12. Timer programmieren und abfragen ............................................ 14
Raumheizungsbetrieb programmieren......................................... 15
Raumkühlungsbetrieb programmieren......................................... 16
Programmierung der Warmwasserbereitung (Brauchwasser) ..... 17
Programmieren des geräuscharmen Modus................................ 18
Programmierte Aktionen abfragen ............................................... 19
Tipps und Tricks ........................................................................... 19
4.13. Option für entfernten Alarm.......................................................... 19
4.14. Optionale Fernbedienung............................................................. 20
4.15. Bauseitige Einstellungen.............................................................. 20
Vorgehensweise........................................................................... 20
4.16. Tabelle bauseitiger Einstellungen ................................................ 21
) ..................................................... 8
)...................................................... 11
)........................................................... 11
) ....................................................... 11
5. Wartung................................................................................... 23
5.1. Wartungsarbeiten......................................................................... 23
5.2. Wichtige Informationen hinsichtlich des verwendeten
Kältemittels .................................................................................. 23
6. Fehlerdiagnose und -beseitigung ............................................ 23
7. Vorschriften zur Entsorgung.................................................... 23
Vielen Dank, dass Sie sich für den Kauf dieser Einheit entschieden
haben.
Bei der englischen Fassung der Anleitung handelt es sich um das
Original. Bei den Anleitungen in anderen Sprachen handelt es sich
um Übersetzungen des Originals.
LESEN SIE SICH DIESE ANLEITUNG SORGFÄLTIG
VOR DER INBETRIEBNAHME DER EINHEIT DURCH.
SIE INFORMIERT SIE DARÜBER, WIE DAS GERÄT
ORDNUNGSGEMÄSS BEDIENT UND BETRIEBEN
WIRD. BEWAHREN SIE DIESE ANLEITUNG
GRIFFBEREIT AUF, DAMIT SIE AUCH SPÄTER BEI
BEDARF DARIN NACHSCHLAGEN KÖNNEN.
Bedienungsanleitung
Das Gerät ist nicht konzipiert, um von folgenden Personengruppen
einschließlich Kindern benutzt zu werden: Personen mit
eingeschränkten körperlichen, sensorischen oder geistigen
Fähigkeiten oder Personen mit mangelhafter Erfahrung oder Wissen,
es sei denn, sie sind von einer Person, die für ihre Sicherheit
verantwortlich ist, darin unterwiesen worden, wie das Gerät
ordnungsgemäß zu verwenden und zu bedienen ist.
Kinder sollten so beaufsichtigt werden, dass gewährleistet ist, dass
sie nicht mit dem Gerät spielen.
In diesem Gerät sind Teile, die unter Strom stehen
oder die heiß sein können.
Stellen Sie vor der Inbetriebnahme der Einheit sicher,
dass die Installation von einem Monteur fachgerecht
durchgeführt wurde.
Wenn Sie Fragen zum Betrieb haben, wenden Sie
sich an Ihren Monteur.
1. D
EFINITIONEN
Installationsanleitung:
Für ein bestimmtes Produkt oder eine bestimmte Anwendung
angegebene Anweisungen, die erläutern, wie das Produkt installiert,
konfiguriert und gewartet wird.
Gefahr:
Weist auf eine unmittelbare Gefahrensituation hin, die bei
Nichtbeachtung des Hinweises zum Tod oder schweren Verletzungen
führen wird.
Warnung:
Weist auf eine mögliche Gefahrensituation hin, die bei
Nichtbeachtung des Hinweises zum Tod oder schweren Verletzungen
führen kann.
Achtung:
Weist auf eine mögliche Gefahrensituation hin, die bei
Nichtbeachtung des Hinweises zu geringfügigen bis mittelschweren
Verletzungen führen kann. Dieser Hinweis kann auch angegeben
werden, um vor unsicheren Verfahren zu warnen.
Hinweis:
Weist auf Situationen hin, die Sachschäden zur Folge haben können.
Händler:
Vertriebsunternehmen für Produkte gemäß den Angaben dieses
Handbuchs.
Monteur:
Technisch ausgebildete Person, die für die Installation von Produkten
gemäß den Angaben dieses Handbuchs qualifiziert ist.
Servicepartner:
Qualifizierte Person, die die erforderlichen Serviceleistungen an der
Einheit durchführen oder koordinieren kann.
Gesetzgebung:
Alle internationalen, europäischen, nationalen und lokalen
Richtlinien, Gesetze, Vorschriften und/oder Verordnungen, die für ein
bestimmtes Produkt oder einen bestimmten Bereich relevant und
anwendbar sind.
Zubehör:
Ausstattung, die mit der Einheit geliefert wird und die gemäß den in
der Dokumentation aufgeführten Anweisungen installiert werden
muss.
Bedienungsanleitung
1
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Optionale Ausstattung:
Ausstattungen, die optional mit den Produkten gemäß den Angaben
dieses Handbuchs kombiniert werden können.
Bauseitig zu liefern:
Ausstattungen, die gemäß den in diesem Handbuch aufgeführten
Anweisungen installiert werden müssen und nicht von Daikin
geliefert werden.
2. E
INLEITUNG
2.1. Allgemeine Informationen
Vielen Dank, dass Sie sich für den Kauf dieser Einheit entschieden
haben.
Diese Einheit ist der für die Inneninstallation vorgesehene Teil des
EMRQ Luft-Wasser-Wärmepumpensystems. Die Einheit ist für die
Inneninstallation und die Anbringung am Boden konzipiert und dient
Heizungszwecken. An die Einheit können Raumheizungsradiatoren
(bauseitig) und ein EKHTS* Brauchwassertank für Warmwasserbereitung (Option) angeschlossen werden.
Standardmäßig wird eine Fernbedienung mit Raumthermostatfunktionen mitgeliefert, der zur Regelung der Anlage dient.
HINWEIS
Eine EKHVMRD und EKHVMYD Inneneinheit kann
nur an eine EMRQ Außeneinheit angeschlossen
werden.
Eine Liste der Optionen finden Sie in der Installationsanleitung.
2.2. Inhalt dieser Anleitung
Diese Anleitung beschreibt, wie die Einheit ein- und ausgeschaltet
wird, wie Betriebsparameter eingestellt werden und der Timer
(Zeitschaltuhr) mit Hilfe des Reglers programmiert wird, ferner wie
die Einheit gewartet wird und welche Maßnahmen bei Fehlern
ergriffen werden können.
Die Installation der Inneneinheit(en) wird in der
Installationsanleitung der Inneneinheit beschrieben.
3. K
URZANLEITUNG
Dieses Kapitel enthält eine Schritt-für-Schritt-Anleitung, um sowohl die
Raumheizung/-kühlung in Betrieb zu setzen als auch Warmwasser zu
bereiten.
Detailliertere Informationen zur Bedienung der Anlage finden Sie im
Kapitel "4. Bedienung der Anlage" auf Seite 3.
Mit der Kurzanleitung erhält der Benutzer die Möglichkeit, das
System in Betrieb zu nehmen, ohne zuvor die gesamte Anleitung
gelesen zu haben.
Raumheizungsbetrieb
Wählen Sie den Modus: Heizen
Anzeige:
zu blinken
Die gewünschte
Raumtemperatur
einstellen (z.B. 22°C)
Ihr System wird "auf
Raumtemperatur
basierend" gesteuert
(der Raumthermostat
der Fernbedienung ist
installiert)
fest (z.B. 65°C für Heizbetrieb oder
Falls das Display leer bleibt, ist die
oder Kühlen
Die Taste
88
88888888....88
beginnt
Die Taste
Legen Sie die Vorlauftemperatur
18°C für Kühlbetrieb).
automatische Regulierung der
Vorlauftemperatur im Heizbetrieb
oder
drücken
oder
drücken
deaktiviert.
Anzeige: "
"
Die Thermostatfunktion
der Fernbedienung ist
nicht installiert
Ihr System wird "basierend
auf der Temperatur des
abfließenden Wassers
(Vorlauftemperatur)"
gesteuert
Die Taste drücken
Die LED leuchtet auf und die
Anlage nimmt den Betrieb auf
Für detaillierte Informationen
und für empfohlene
Einstellungen siehe
"4.3. Raumheizungsbetrieb ( )"
auf Seite 5 und
"4.5. Raumkühlungsbetrieb ( )"
auf Seite 8.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Bedienungsanleitung
2
1.
3.
■
■
■
■
■
■
Warmwasserbereitung (Brauchwasser)
Warmwasserbereitung (nur wenn ein optionaler Brauchwassertank
installiert ist)
Automatische Aufheizung und Speicherung (tägliches Aufheizen, 1-mal
nachts und/oder am Tage)
Bauseitige Einstellung [1-00]
und/oder [1-02] einschalten
und dann die Taste
drücken.
Siehe "Automatische
Aufheizung und
Speicherung" auf Seite 8.
Warmwasserbereitung manuell einschalten (1-mal Wasser heiß machen)
(siehe unten stehende Übersicht)
Die Taste 5 Sekunden
lang drücken.
Siehe "Manuelle
Speicherung" auf Seite 9.
Warmhalten (zur Aufrechterhaltung einer Mindesttemperatur)
Die Taste
Siehe "Warmhaltebetrieb"
auf Seite 10.
1-mal drücken.
Manuelle Speicherung
Anzeige: Das Symbol
zu blinken
Das Symbol wird angezeigt.
Das Wasser wird erhitzt, sobald der
programmierte Zeitpunkt erreicht ist.
Sobald die Warmwasserzubereitung
stattfindet, blinkt das Symbol
(in Intervallen von 1 Sekunde).
Das Symbol beginnt zu blinken
(in Intervallen von 1 Sekunde).
Das Wasser wird erhitzt.
Dann wird die Heizung für die
Warmwasserbereitung automatisch
eingeschaltet, sobald die Temperatur im
Brauchwassertank unter den eingestellten
Wert sinkt.
Dann wird das Wasser erhitzt, bis die
eingestellte Temperatur erreicht ist.
Die Taste
5 Sekunden lang drücken
beginnt
Anzeige: "
Die Fernbedienung darf unter keinen Umständen
nass werden. Sonst entsteht Stromschlag- und
Feuergefahr.
Die Tasten der Fernbedienung niemals mit einem
harten, spitzen Gegenstand drücken. Dadurch könnte
die Fernbedienung beschädigt werden.
Die Fernbedienung niemals selber prüfen oder
warten. Solche Arbeiten dürfen nur von einer
qualifizierte Fachkraft durchgeführt werden.
Die Inneneinheit nicht abspülen. Es besteht sonst
Stromschlag- und Feuergefahr.
Nicht auf das Gerät steigen oder auf ihm sitzen oder
stehen.
Auf der oberen Abdeckung des Gerätes keine
Utensilien oder Gegenstände ablegen.
4.1. Tasten und Anzeige-Symbole bei die Fernbedienung
16
135 6 238
21715
20
11
13
4
14
18
19
7
9
12
10
22
"
21
Das Wasser wird erhitzt, bis die
Temperatur den eingestellten
Sollwert erreicht hat
(einmaliger Vorgang)
Für detaillierte Informationen
und für empfohlene
Einstellungen siehe
"4.6. Brauchwasser-Heizbetrieb
( )" auf Seite 8
4. B
EDIENUNG
DER
A
Es ist kein Brauchwassertank
installiert
NLAGE
Sie können alle Funktionen Ihrer Anlage mit der Fernbedienung
bedienen und steuern. Je nach Kapazität, elektrischer
Energieaufnahme und Ausstattungen (Optionen) können Sie mit der
Fernbedienung alle Heizoperationen steuern. Die Bedienung der
Einheit EKHVMRD und EKHVMYD erfolgt über die Fernbedienung.
HINWEIS
Es wird empfohlen, die mit dem Gerät gelieferte
Fernbedienung zu benutzen, der auch als
Raumthermostat eingesetzt wird.
Er sorgt dafür, dass die Räume nicht überheizt werden
und dass die Außen- und Inneneinheit ihren Betrieb
einstellen, sobald die Raumtemperatur über den beim
Thermostat eingestellten Wert steigt. Je nach der vom
Benutzer gerade vorgenommenen Einstellung erfolgt
eine unmittelbare Reaktion seitens der VerdichterSteuerung, welche für einen möglichst effizienten
Betrieb der Anlage sorgt.
Weitere Details dazu finden Sie bei den typischen
Anwendungsbeispielen, welche in der Installationsanleitung der Inneneinheit gegeben sind.
32
27
25
28
26
EIN/AUS-TASTE
Mit der EIN/AUS-Taste wird die Raumheizung/-kühlung ein- und
ausgeschaltet.
Wird die EIN/AUS-Taste zu oft kurz nacheinander gedrückt,
kann das zu Fehlfunktionen des Systems führen (maximal
20 mal pro Stunde drücken).
HINWEIS
Das Drücken der Taste hat keinen Einfluss
auf die Warmwasserbereitung. Die
Warmwasserbereitung im Brauchwassertank
kann nur mit der Taste ein- und ausgeschaltet
werden und/oder durch Deaktivierung der
Timerprogrammierung.
2.
BETRIEBS-LED
Während des Heizbetriebs für die Raumheizung/-kühlung
leuchtet die Betriebs-LED. Bei einer Störung oder einem Fehler
blinkt die LED. Wenn die LED nicht leuchtet, ist die
Raumheizung/-kühlung inaktiv, während die andere Betriebsart
noch aktiv sein kann.
BETRIEBSART-SYMBOLE , , ,
Durch diese Symbole wird angezeigt, in welcher/n Betriebsart(en)
sich die Anlage gerade befindet: Raumheizung ( ),
Raumkühlung ( ) Warmwasserbereitung ( ) oder
geräuscharmer Betrieb ( ). Mit gewissen Einschränkungen
können verschiedene Betriebsarten kombiniert werden, z.B.
Raumheizung und Warmwasserbereitung. Die Symbole der
entsprechenden Betriebsarten werden dann gleichzeitig
angezeigt.
Wenn kein Brauchwassertank installiert ist, wird das Symbol
niemals angezeigt.
33
24
31
30
29
Bedienungsanleitung
3
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
4.
5.
6.
7.
8.
9.
SYMBOL EXTERNE STEUERUNG
Durch die Anzeige dieses Symbols wird signalisiert, dass der
Betrieb der Außeneinheit in einem erzwungenen Modus erfolgt.
Solange dieses Symbol angezeigt wird, kann die Anlage nicht
auf die Fernbedienung reagieren.
WOCHENTAG-ANZEIGE
Zeigt den aktuellen Wochentag an.
Beim Anzeigen oder Programmieren des Timers (Zeitschaltuhr)
wird hier der eingestellte Tag angezeigt.
UHRZEITANZEIGE
Zeigt die aktuelle Uhrzeit an.
Beim Anzeigen oder Programmieren des Timers (Zeitschaltuhr)
wird hier angezeigt, zu welcher Uhrzeit die Aktion stattfindet.
TIMER-SYMBOL
Durch die Anzeige dieses Symbols wird signalisiert, dass der
Timer aktiviert ist.
AKTIONS-SYMBOLE
1234
Durch diese Symbole wird angezeigt, welche Aktionen durch die
Timer-Programmierung für den jeweiligen Tag programmiert sind.
AUS-SYMBOL
Durch dieses Symbol wird signalisiert, dass beim Timer die
Aktion AUS (Ausschalten) programmiert ist.
10. INSPEKTION ERFORDERLICH und
Durch diese Symbole wird signalisiert, dass eine Inspektion der
Anlage erforderlich ist. Fragen Sie Ihren Händler.
11. TEMPERATURANZEIGE
Zeigt die aktuelle Temperatur des Systems, entweder der
Vorlauftemperatursollwert oder die aktuelle Raumtemperatur.
Beim Ändern des Sollwerts für die Raumtemperatur wird für
5 Sekunden der eingestellte Temperatur-Sollwert blinkend
angezeigt. Danach wird die aktuelle Raumtemperatur wieder
angezeigt.
12. EINSTELLUNG
Wenn Sie bauseitige Einstellungen im Modus "Bauseitige
Einstellungen" eingeben, wird dies angezeigt. Siehe
"4.14. Optionale Fernbedienung" auf Seite 20.
13. NICHT VERFÜGBAR
Dieses Symbol wird immer dann angezeigt, wenn eine nicht
installierte Option angesprochen wird oder eine Funktion nicht
verfügbar ist. Ist eine Funktion nicht verfügbar, kann das
bedeutet, dass für diese Funktion keine Zugriffserlaubnis
besteht oder dass die als Slave fungierende Fernbedienung
benutzt wird (siehe Installationsanleitung).
Zugriffserlaubnis
Master Slave
Betrieb EIN/AUS ✔✔ ✔ ✔
Warmwasserbereitung
(Brauchwasser) EIN/AUS
Festlegen der Vorlauftemperatur ✔✔ ✔ —
Festlegen der Raumtemperatur ✔✔ ✔ ✔
Geräuscharmer Betrieb EIN/AUS ✔✔ ——
Betrieb mit witterungsgeführtem
Temperatur-Sollwert EIN/AUS
Einstellen der Uhrzeit ✔✔ ——
Timer programmieren ✔ —— —
Timerbetrieb EIN/AUS ✔ — ✔✔
Bauseitige Einstellungen ✔ —— —
Anzeige von Fehlercodes ✔✔ ✔ ✔
Probelauf ✔✔ ——
✔ = ermöglicht
✔✔ ✔ ✔
✔✔ ✔ —
Stufe 2 Stufe 3
14. SYMBOL FÜR ENTEISUNGS-/ANLAUF-MODUS
Durch Anzeige dieses Symbols wird signalisiert, dass der
Enteisungsmodus/Anlaufmodus aktiv ist.
15. VERDICHTER-SYMBOL
Durch dieses Symbol wird signalisiert, dass der Verdichter in der
Inneneinheit der Anlage aktiv ist.
16. HEIZUNGS-STUFE
Ist das optionale Heizungs-Kit installiert, wird durch das Symbol
angezeigt, dass die Heizung in Betrieb ist.
17. PUMPEN-SYMBOL
Durch dieses Symbol wird signalisiert, dass die Umwälzpumpe
für den Heiz-/Kühlbetrieb aktiv ist.
18. AUSSENTEMPERATUR-ANZEIGE
Wenn dieses Symbol blinkt, wird die Außentemperatur
angezeigt. Siehe "4.10. Temperatur-Anzeigemodus" auf
Seite 11 für weitere Informationen.
19. SYMBOL FÜR WITTERUNGSGEFÜHRTEN SOLLWERT
Durch dieses Symbol wird signalisiert, dass der Regler den
Sollwert für die Vorlauftemperatur je nach Außentemperatur
automatisch anpasst.
20. TEMPERATUR-SYMBOL
Wird angezeigt, wenn die aktuelle Raumtemperatur oder der
Sollwert für die Raumtemperatur gezeigt wird.
Das Symbol wird auch angezeigt, wenn im TimerProgrammiermodus der Temperatur-Sollwert eingestellt wird.
Siehe "4.10. Temperatur-Anzeigemodus" auf Seite 11 für
weitere Informationen.
21. PROBELAUF-SYMBOL
Durch Anzeige dieses Symbols wird signalisiert, dass sich die
Einheit im Probelauf befindet.
22. BAUSEITIG EINGESTELLTER CODE
Zeigt den Code aus der Liste bauseitiger Einstellungen. Siehe
"4.16. Tabelle bauseitiger Einstellungen" auf Seite 21.
23. FEHLERCODE
Dieser Code bezieht sich auf die Liste mit den Fehlercodes und
dient nur zu Service- und Wartungszwecken. Siehe dazu die
Liste mit den Fehlercodes in der Installationsanleitung.
24. TASTE BRAUCHWASSER-HEIZBETRIEB
Mit dieser Taste zusammen mit der Timer-Taste werden die
unterschiedlichen Warmwasserbereitungsarten (Brauchwassertank) freigeschaltet oder ausgeschaltet.
Ist kein Brauchwassertank installiert, hat diese Taste keine
Funktion.
HINWEIS
Das Drücken der Taste hat keinen Einfluss
auf die Warmwasserbereitung. Die Warmwasserbereitung im Brauchwassertank kann nur mit der
Taste ein- und ausgeschaltet werden und/oder
durch Deaktivierung der Timerprogrammierung.
25. TASTE WITTERUNGSGEFÜHRTER SOLLWERT
Mit dieser Taste wird die Aussteuerung auf Grundlage des
witterungsgeführten Temperatur-Sollwertes aktiviert oder
deaktiviert. Diese Funktion gilt nur für Raumheizung.
Ist der Fernbedienung die Zugriffserlaubnisstufe 3 zugeordnet
(siehe "Bauseitige Einstellungen" in der Installationsanleitung),
dann hat das Drücken der Taste für witterungsgeführten Sollwert
keine Wirkung.
26. TASTE INSPEKTION/PROBELAUF
Diese Taste wird für Installationszwecke und zum Ändern
bauseitiger Einstellungen benutzt. Siehe "4.15. Bauseitige
Einstellungen" auf Seite 20.
27. PROGRAMMIER-TASTE
Diese Mehrzwecktaste dient zur Programmierung des Reglers.
Die Funktion der Taste hängt vom aktuellen Status des Reglers
oder von Aktionen ab, die vom Benutzer zuvor ausgeführt
wurden.
28. TIMER-TASTE /
Diese Mehrzwecktaste dient hauptsächlich zur Aktivierung/
Deaktivierung des Timers (Zeitschaltuhr).
Die Taste wird auch zum Einstellen der Uhrzeit und zum
Programmieren des Reglers verwendet. Die Funktion der Taste
hängt vom aktuellen Status des Reglers oder von Aktionen ab,
die vom Benutzer zuvor ausgeführt wurden.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Bedienungsanleitung
4
29. ZEIT-EINSTELLTASTEN und
Diese Mehrzwecktasten werden verwendet, um die Uhrzeit
einzustellen, um zwischen den Temperaturanzeigen zu
wechseln (Wasser-Eintritts/Austrittstemperatur der Inneneinheit,
Außentemperatur, aktuelle Raumtemperatur und Temperatur
des Wassers im Brauchwassertank) und um die Zeitschaltuhr zu
programmieren.
30. VORLAUFTEMPERATUR-EINSTELLTASTEN und
Diese Mehrzwecktasten dienen dazu, bei Normalbetrieb oder
bei Timer-Programmierung den aktuellen Sollwert für die
Temperatur des aus der Heizung austretenden Wassers
(Vorlauftemperatur) festzulegen.
Ist der Fernbedienung die Zugriffserlaubnisstufe 3 zugeordnet
(siehe "Bauseitige Einstellungen" in der Installationsanleitung),
dann hat das Drücken der Einstelltaste für Vorlauftemperatur
keine Wirkung.
Ist die Anlage auf die Betriebsart mit Regelung durch
witterungsgeführten Temperatur-Sollwert gestellt, ist der
Sollwert fließend. In diesem Fall wird sowohl das Symbol als
auch der Verstellwert (sofern dieser nicht Null ist) angezeigt.
31. RAUMTEMPERATUR-EINSTELLTASTEN und
Diese Mehrzwecktasten dienen dazu, bei Normalbetrieb oder
bei Timer-Programmierung den aktuellen Sollwert für die
Raumtemperatur festzulegen.
Beim Ändern des Raumtemperatur-Sollwertes wird der Sollwert
blinkend angezeigt. Nach 5 Sekunden wird wieder die aktuelle
Raumtemperatur angezeigt.
32. TASTE GERÄUSCHARMER BETRIEB
Mit dieser Taste wird die geräuscharme Betriebsart aktiviert
oder deaktiviert.
Ist dem Regler die Zugriffserlaubnisstufe 2 oder 3 zugeordnet
(siehe "Bauseitige Einstellungen" in der Installationsanleitung),
dann hat das Drücken der Taste für geräuscharmen Betrieb
keine Wirkung.
33. Die Taste dient zur Auswahl der Betriebsart: Heizen ( )
oder Kühlen ( ) des Raums.
4.2. Einstellen der Uhrzeit
Nach der Erstinstallation kann der Benutzer die Uhrzeit und den
Wochentag einstellen.
Die Fernbedienung ist mit einem Timer ausgestattet. Damit kann der
Benutzer die Ausführung zeitgesteuerter Aktionen programmieren.
Um die Timerfunktionen einsetzen zu können, müssen zuvor die
Uhrzeit und der Wochentag korrekt eingestellt worden sein.
1 Die Taste etwa 5 Sekunden lang drücken.
Die Anzeige von der jetzt eingestellten Uhrzeit und vom
Wochentag beginnt zu blinken.
2 Zum Einstellen der Uhrzeit die Tasten und
verwenden.
Jedes Mal, wenn die Taste oder gedrückt wird,
wird die Zeit um 1 Minute vor- bzw. zurückgestellt. Wird die Taste
oder gedrückt gehalten, wird die Zeit um
10 Minuten vor- bzw. zurückgestellt.
3 Zum Einstellen des Wochentages die Tasten oder
verwenden.
Jedes Mal, wenn die Taste oder gedrückt wird,
wird der nächste bzw. vorherige Wochentag angezeigt.
4 Nach Einstellen der aktuellen Uhrzeit und des aktuellen
Wochentages die Taste drücken, um die Einstellung zu
bestätigen und abzuschließen.
Wollen Sie den Vorgang abbrechen, ohne die Einstellung zu
speichern, die Taste drücken.
Wird beim Einstellen für 5 Minuten keine Taste gedrückt, tritt die
vorherige Einstellung von Uhrzeit und Wochentag wieder
in Kraft.
HINWEIS
■ Die Uhrzeit muss manuell eingestellt werden.
Ändern Sie die Einstellung, wenn zwischen
Sommerzeit und Winterzeit umgeschaltet wird.
■ Ist dem Regler die Zugriffserlaubnisstufe 2 oder 3
zugeordnet (siehe "Bauseitige Einstellungen" in
der Installationsanleitung), dann kann die Uhrzeit
nicht damit eingestellt werden.
■ Bei einem Stromausfall, der länger als 1 Stunde
andauert, geht die Einstellung von Uhrzeit und
Wochentag verloren. Dann arbeitet der Timer zwar
weiter, aber auf Grundlage der jetzt falschen Zeit/
Uhrzeit. Darum muss nach einem Stromausfall die
Einstellung von Uhrzeit und Wochentag
gegebenenfalls erneut vorgenommen werden.
Bedienungsanleitung
5
4.3. Raumheizungsbetrieb ( )
Der Raumheizungsbetrieb kann auf 2 unterschiedliche Arten
geregelt werden:
■ auf Grundlage der Raumtemperatur
■ auf Grundlage der Temperatur des von der Heizquelle
abfließenden Wassers (Vorlauftemperatur)
Nachfolgend werden die Eigenschaften dieser Betriebsarten
erläutert und wie die Konfiguration durchgeführt wird.
Regelung auf Grundlage der Raumtemperatur
In diesem Modus wird der Heizbetrieb aktiviert, sobald das
erforderlich ist, damit die Raumtemperatur wieder dem eingestellten
Sollwert entspricht. Der Sollwert kann manuell eingestellt oder er
kann durch Timerprogrammierung festgelegt werden.
HINWEIS
In der Betriebsart mit Temperaturregelung auf
Grundlage der Raumtemperatur hat diese Betriebsart
Vorrang gegenüber Vorlauftemperatur-Einstellungen.
Beachten Sie, dass in dieser Betriebsart die
Vorlauftemperatur über deren Sollwert steigen kann,
wenn die Anlage auf Grundlage der jeweils aktuellen
Raumtemperatur entsprechend ausgesteuert wird.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Art des Raumheizungsbetriebs auswählen
1 Verwenden Sie die Taste , um den Raumheizungsbetrieb auf
EIN/AUS ( ) zu schalten.
Auf dem Display wird das Symbol angezeigt, außerdem die
entsprechende aktuelle Raumtemperatur.
Die Betriebs-LED leuchtet auf.
2 Verwenden Sie die Tasten und , um die
gewünschte Raumtemperatur einzustellen.
Temperaturbereich für Heizen: 16°C~32°C (Raumtemperatur)
Damit die Räume nicht überheizt werden können, wird der
Betrieb der Raumheizung deaktiviert, sobald die
Außentemperatur (draußen) über einen bestimmten Wert steigt
(siehe Betriebsbereich).
Für Informationen zum Einstellen der Timerfunktionen siehe
"4.12. Timer programmieren und abfragen" auf Seite 14.
3 Verwenden Sie die Tasten und , um die
zum Aufheizen gewünschte Wasseraustrittstemperatur
(Vorlauftemperatur) einzustellen (genaue Informationen dazu
siehe "Vorlauftemperatur-Regelung" auf Seite 6).
Absenkbetrieb
Der Absenkbetrieb gibt die Möglichkeit, die Raumtemperatur zu
senken. Der Absenkbetrieb kann zum Beispiel während der Nacht
aktiviert werden. Denn der Temperaturbedarf ist tagsüber und nachts
normalerweise unterschiedlich.
HINWEIS
■ Beachten Sie, dass das Symbol blinkt, wenn
der Absenkbetrieb aktiv ist.
■ Der Absenkbetrieb ist standardmäßig aktiviert.
■ Der Absenkbetrieb kann mit der Funktion zur
automatischen Aussteuerung auf Grundlage des
witterungsgeführten Sollwerts kombiniert werden.
■ Der Absenkbetrieb ist einer Betrieb, die täglich
timergesteuert automatisch in Kraft tritt.
Der Absenkbetrieb wird durch bauseitige Einstellungen konfiguriert.
Wie bauseitige Einstellungen durchgeführt werden, wird detailliert im
Kapitel "4.15. Bauseitige Einstellungen" auf Seite 20 beschrieben.
■ [2-00] Status: bestimmt, ob der Absenkbetrieb auf EIN
geschaltet ist (1) oder auf AUS (0).
■ [2-01] Start-Uhrzeit: Uhrzeit, ab der der Absenkbetrieb in Kraft tritt
■ [2-02] Stopp-Uhrzeit: Uhrzeit, ab der der Absenkbetrieb außer
Kraft tritt
■ [5-03] Raumtemperatur im Absenkbetrieb
T
A
21°C
[5-03] 18°C
t
[2-01] [2-02]
A Sollwert für normale Raumtemperatur
t Uhrzeit
T Temperatur
HINWEIS
Ist der Absenkbetrieb für die Raumtemperatur aktiv, tritt
auch der Absenkbetrieb für die Vorlauftemperatur in
Kraft (siehe "Vorlauftemperatur-Regelung" auf Seite 6).
Stellen Sie den Temperatur-Sollwert für den Absenkbetrieb
nicht zu niedrig ein, insbesondere während der kalten
Jahreszeiten nicht (z.B. im Winter). Denn sonst könnte es
passieren, dass die normale Raumtemperatur nicht mehr
erreicht wird (oder erst nach viel längerer Zeit), weil die
Temperaturdifferenz zu groß ist.
Vorlauftemperatur-Regelung
In diesem Modus wird der Heizbetrieb aktiviert, sobald das
erforderlich ist, damit die Wassertemperatur wieder dem eingestellten
Sollwert entspricht. Der Sollwert kann manuell eingestellt werden, die
Einstellung kann auch per Timerprogrammierung oder
witterungsgeführt (automatisch) erfolgen.
Art des Raumheizungsbetriebs auswählen
1 Verwenden Sie die Taste , um den Raumheizungsbetrieb auf
EIN/AUS ( ) zu schalten.
Auf dem Display wird das Symbol angezeigt, außerdem der
entsprechende Wassertemperatur-Sollwert.
Die Betriebs-LED leuchtet auf.
2 Mit den Tasten und können Sie die
gewünschte Vorlauftemperatur festlegen.
Temperaturbereich für Heizen: 25°C~80°C (Vorlauftemperatur)
Damit die Räume nicht überheizt werden können, wird der
Betrieb der Raumheizung deaktiviert, sobald die
Außentemperatur (draußen) über einen bestimmten Wert steigt
(siehe Betriebsbereich).
Für Informationen zum Einstellen der Timerfunktionen siehe
"Fernbedienung-Timer".
HINWEIS
Betrieb mit witterungsgeführtem Temperatur-Sollwert auswählen
Wenn der witterungsgeführte Betrieb aktiv ist, wird die
Vorlauftemperatur des Wassers automatisch abhängig von der
Außentemperatur bestimmt: Bei kälteren Außentemperaturen wird
das Wasser umso wärmer gemacht und umgekehrt. Dann ist der
Temperatur-Sollwert fließend. In dieser Betriebsart wird weniger
Energie verbraucht, als wenn die Vorlauftemperatur manuell auf
einen festen Wert eingestellt ist.
Bei der witterungsgeführten Betriebsart hat der Benutzer die
Möglichkeit, den Vorlauftemperatur-Sollwert um maximal 5°C
anzuheben oder zu senken. Dieser Verstellwert ist die
Temperaturdifferenz zwischen dem durch den Regler berechneten
Temperatur-Sollwert und dem real geltenden Sollwert. Ein positiver
Verstellwert bedeutet zum Beispiel, dass der real geltende
Temperatur-Sollwert höher ist als der berechnete Sollwert.
Es wird empfohlen, den witterungsgeführten Temperatur-Sollwert zu
verwenden, weil dann die Temperatur des Wassers den tatsächlichen
Erfordernissen für die Raumheizung am besten entspricht. Dann wird
der Heizbetrieb der Einheit auch nicht zu oft thermostatgesteuert einund ausgeschaltet, wenn der Raumthermostat der Fernbedienung
oder ein externer Raumthermostat benutzt wird.
HINWEIS
1 Zum Auswählen der Betriebsart mit witterungsgeführtem
■ Ist ein externer Raumthermostat installiert,
bestimmt dieser, wann der Heizbetrieb
thermostatgeregelt auf EIN/AUS geschaltet wird.
Dann wird die Fernbedienung im Passivmodus
betrieben, und sie agiert dann nicht mehr als
Raumthermostat.
■ Der EIN/AUS-Status auf Seiten der Fernbedienung
hat immer Vorrang gegenüber dem externen
Raumthermostat.
In dieser Betriebsart zeigt der Regler anstelle des
Wassertemperatur-Sollwerts den Verstellwert an, der
durch den Benutzer eingestellt werden kann.
Temperatur-Sollwert die Taste 1-mal drücken (oder 2-mal,
wenn die Raumthermostatfunktion der Fernbedienung
benutzt wird).
Das Symbol wird angezeigt, außerdem der Verstellwert. Der
Verstellwert wird nicht angezeigt, wenn dieser gleich 0 ist.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Bedienungsanleitung
6
2 Verwenden Sie die Tasten und , wenn Sie den
Verstellwert einstellen wollen.
Verstellwert-Einstellbereich: –5°C bis +5°C
Während sich die Anlage in der Betriebsart mit
witterungsgeführtem Temperatur-Sollwert befindet, wird das
Symbol angezeigt.
3 Wollen Sie die Betriebsart mit witterungsgeführtem Sollwert
deaktivieren, die Taste drücken.
Die Tasten und werden verwendet, um die
Vorlauftemperatur einzustellen.
Die Parameterwerte, welche die Betriebsart mit witterungsgeführtem
Temperatur-Sollwert im Detail festlegen, werden durch bauseitige
Einstellungen festgelegt. Wie bauseitige Einstellungen durchgeführt
werden, wird detailliert unter "4.15. Bauseitige Einstellungen" auf
Seite 20 beschrieben.
T
t
Lo_Ti
+ 05
Shift value
Hi_Ti
00
– 05
Absenkbetrieb
Der Absenkbetrieb gibt die Möglichkeit, die Raumtemperatur zu
senken. Der Absenkbetrieb kann zum Beispiel während der Nacht
aktiviert werden. Denn der Temperaturbedarf ist tagsüber und nachts
normalerweise unterschiedlich.
HINWEIS
■ Beachten Sie, dass das Symbol blinkt, wenn
der Absenkbetrieb aktiv ist.
■ Der Absenkbetrieb ist standardmäßig aktiviert.
■ Der Absenkbetrieb kann mit der Funktion zur
automatischen Aussteuerung auf Grundlage des
witterungsgeführten Sollwerts kombiniert werden.
■ Der Absenkbetrieb ist einer Betrieb, die täglich
timergesteuert automatisch in Kraft tritt.
Der Absenkbetrieb wird durch bauseitige Einstellungen konfiguriert.
Wie bauseitige Einstellungen durchgeführt werden, wird detailliert
unter "4.15. Bauseitige Einstellungen" auf Seite 20 beschrieben.
■ [2-00] Status: bestimmt, ob der Absenkbetrieb auf EIN
geschaltet ist (1) oder auf AUS (0).
■ [2-01] Start-Uhrzeit: Uhrzeit, ab der der Absenkbetrieb in Kraft tritt
■ [2-02] Stopp-Uhrzeit: Uhrzeit, ab der der Absenkbetrieb außer
Kraft tritt
■ [5-02] Absenkbetrieb-Vorlauftemperatur (Temperatursenkung)
Lo_A Hi_A T
T
t
T
A
Shift value = Verstellwert
Zieltemperatur des Wassers
Umgebungstemperatur (außen)
A
■ [3-00] Niedrige Umgebungstemperatur (Lo_A): Niedrige
Außentemperatur.
■ [3-01] Hohe Umgebungstemperatur (Hi_A): Hohe
Außentemperatur.
■ [3-02] Sollwert bei niedriger Umgebungstemperatur (Lo_Ti):
Vorlauftemperatur-Sollwert, wenn die Außentemperatur dem
Wert für niedrige Umgebungstemperatur (Lo_A) entspricht oder
darunter liegt.
Beachten Sie, dass der Wert Lo_Ti höher sein sollte als Hi_Ti,
da bei kälteren Außentemperaturen (d.h. Lo_A) wärmeres
Wasser erforderlich ist.
■ [3-03] Sollwert bei hoher Umgebungstemperatur (Hi_Ti):
Vorlauftemperatur-Sollwert, wenn die Außentemperatur dem
Wert für hohe Umgebungstemperatur (Hi_A) entspricht oder
darüber liegt.
Beachten Sie, dass der Wert Hi_Ti niedriger sein sollte als
Lo_Ti, da bei wärmeren Außentemperaturen (d.h. Hi_A) es
ausreichend ist, wenn das Wasser weniger warm ist.
HINWEIS
Wird aus Versehen der Wert für [3-03] höher eingestellt
als der Wert von [3-02], wird immer der Wert von [3-03]
verwendet.
T
65°C
A
5°C [5-02]
60°C
B
t
[2-01] [2-02]
A Sollwert für die Normal-Vorlauftemperatur
B Vorlauftemperatur, inklusive der Vorlauftemperatur bei aktivem
Absenkbetrieb
t Uhrzeit
T Temperatur
4.4. Notfallbetrieb
■ [8-02] Notfallbetrieb
Bei Notfallbetrieb erfolgt das Heizen nur durch das Heizungs-Kit,
nicht durch die Wärmepumpe.
Notfallbetrieb wird durch folgende bauseitige Einstellung
aktiviert: [8-02]=1.
Durch Aktivierung des Notfallbetriebs wird der Betrieb der
Wärmepumpe unterbunden. Die Pumpe der Inneneinheit wird
gestartet, aber das Heizen erfolgt nur durch das Heizungs-Kit.
Sofern es bei den Thermistoren für den Wasservorlauf und rücklauf keinen Fehler gibt, kann das Heizungs-Kit den
Notfallbetrieb beibehalten.
Bedienungsanleitung
7
HINWEIS
Achten Sie darauf, dass das Heizungs-Kit aktiviert
ist, wenn Sie den Notfallbetrieb aktivieren. Die
Heizung bleibt im Notfallbetrieb, bis Sie folgende
bauseitige Einstellung wieder auf ihren
Standardwert setzen: [8-02]=0.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
4.5. Raumkühlungsbetrieb ( )
G
Der Raumkühlungsbetrieb kann auf 2 unterschiedliche Arten
geregelt werden:
■ auf Grundlage der Raumtemperatur
■ auf Grundlage der Temperatur des von der Heizquelle
abfließenden Wassers (Vorlauftemperatur)
Nachfolgend werden die Eigenschaften dieser Betriebsarten
erläutert und wie die Konfiguration durchgeführt wird.
Regelung auf Grundlage der Raumtemperatur
In diesem Modus wird der Kühlbetrieb aktiviert, sobald das
erforderlich ist, damit die Raumtemperatur wieder dem eingestellten
Sollwert entspricht. Der Sollwert kann manuell eingestellt oder er
kann durch Timerprogrammierung festgelegt werden.
HINWEIS
In der Betriebsart mit Temperaturregelung auf
Grundlage der Raumtemperatur hat diese Betriebsart
Vorrang gegenüber Vorlauftemperatur-Einstellungen.
Beachten Sie, dass in dieser Betriebsart die
Vorlauftemperatur unter deren Sollwert fallen kann,
wenn die Anlage auf Grundlage der jeweils aktuellen
Raumtemperatur entsprechend ausgesteuert wird.
Art des Raumkühlungsbetriebs auswählen
1 Verwenden Sie die Taste , um den Raumkühlungsbetrieb auf
EIN/AUS ( ) zu schalten.
Auf dem Display wird das Symbol angezeigt, außerdem die
entsprechende aktuelle Raumtemperatur.
Die Betriebs-LED leuchtet auf.
2 Verwenden Sie die Tasten und , um die gewünschte
Raumtemperatur einzustellen.
Temperaturbereich für Kühlen: 16°C~32°C (Raumtemperatur)
Für Informationen zum Einstellen der Timerfunktionen siehe
"4.12. Timer programmieren und abfragen" auf Seite 14.
3 Verwenden Sie die Tasten und , um die zum
Kühlen gewünschte Wasseraustrittstemperatur (Vorlauftemperatur)
einzustellen (genaue Informationen dazu siehe "Vorlauftemperatur-
Regelung" auf Seite 6).
Vorlauftemperatur-Regelung
In diesem Modus wird der Kühlbetrieb aktiviert, sobald das erforderlich
ist, damit die Wassertemperatur wieder dem eingestellten Sollwert
entspricht. Der Sollwert kann manuell eingestellt oder er kann durch
Timerprogrammierung festgelegt werden.
Art des Raumkühlungsbetriebs auswählen
1 Verwenden Sie die Taste , um den Raumkühlungsbetrieb auf
EIN/AUS ( ) zu schalten.
Auf dem Display wird das Symbol angezeigt, außerdem der
entsprechende Wassertemperatur-Sollwert.
Die Betriebs-LED leuchtet auf.
2 Mit den Tasten und können Sie die gewünschte
Vorlauftemperatur festlegen.
Temperaturbereich für Kühlen: 20°C~5°C (Vorlauftemperatur)
Für Informationen zum Einstellen der Timerfunktionen siehe
"Raumheizungsbetrieb programmieren" auf Seite 15,
"Raumkühlungsbetrieb programmieren" auf Seite 16, "Programmierung
der Warmwasserbereitung (Brauchwasser)" auf Seite 17 und
"Programmieren des geräuscharmen Modus" auf Seite 18.
HINWEIS
■ Ist ein externer Raumthermostat installiert,
bestimmt dieser, wann der Heizbetrieb
thermostatgeregelt auf EIN/AUS geschaltet wird.
Dann wird die Fernbedienung im Passivmodus
betrieben, und sie agiert dann nicht mehr als
Raumthermostat.
■ Der EIN/AUS-Status auf Seiten der Fernbedienung
hat immer Vorrang gegenüber dem externen
Raumthermostat.
■ Der Absenkbetrieb und die Betriebsart mit
witterungsgeführtem Temperatur-Sollwert sind im
Kühlbetrieb nicht verfügbar.
4.6. Brauchwasser-Heizbetrieb ( )
HINWEIS
Zur Warmwasserbereitung gibt es mehrere Möglichkeiten:
■ Speicherbetrieb (entweder automatisch oder manuell eingestellt)
■ Warmhaltebetrieb
■ Desinfektionsbetrieb
Nachfolgend werden die Eigenschaften dieser Betriebsarten erläutert
und es wird beschrieben, wie die Konfiguration durchgeführt wird.
Betriebsarten bei der Warmwasserbereitung (Brauchwasser)
T
D
E
F
Zur Warmwasserbereitung muss der Brauchwassertank
installiert sein.
ABC
t
A Speicherbetrieb (wenn aktiviert)
B Warmhaltebetrieb (wenn aktiviert)
C Desinfektionsbetrieb (wenn aktiviert)
Bauseitige Einstellungen
D Temperatur bei Desinfektionsbetrieb [5-00] (z.B. 70°C)
E Sollwert Speicheraufheiztemperatur [b-03] (z.B. 60°C)
F Ausschalttemperatur Brauchwasseranforderung [b-01] (z.B. 45°C)
G Einschalttemperatur Brauchwasseranforderung [b-00] (z.B. 35°C)
t Uhrzeit
T Brauchwassertank-Temperatur
Automatische Aufheizung und Speicherung
In diesem Modus liefert die Inneneinheit nach einem für jeden
Wochentag eingestellten Zeitplan heißes Wasser zum
Brauchwassertank, um diesen aufzuheizen. Das geschieht so lange,
bis der Temperatur-Sollwert für den Wasserspeicher erreicht ist.
Findet in diesem Modus die Aufheizung des Wassers gerade statt,
blinkt das Symbol in Intervallen von 1 Sekunde.
Automatische Aufheizung und Speicherung ist der Modus, der zur
Warmwasserbereitung empfohlen wird. In diesem Modus findet die
Aufheizung des Wassers nachts statt (wenn der Energiebedarf für
Raumheizungszwecke geringer ist), bis der Sollwert für die
Speicheraufheiztemperatur erreicht ist. Das erhitze Wasser wird im
Brauchwassertank gespeichert. Es hat eine höhere Temperatur,
damit der Warmwasserbedarf für den ganzen Tag damit gedeckt
werden kann.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Bedienungsanleitung
8
HINWEIS
Beachten Sie, dass das Symbol nur dann blinkt,
wenn der Heizbetrieb für Wasser im Speicher
tatsächlich gerade stattfindet. Wenn das Symbol
permanent leuchtet, bedeutet das, dass der
Warmhaltebetrieb aktiviert ist. Es bedeutet nicht, dass
die Betriebsart für automatische Aufheizung und
Speicherung eingeschaltet ist.
Während des Aufheizbetriebs ist es immer möglich,
diesen Vorgang abzubrechen. Dazu 1-mal die Taste
drücken.
Beachten Sie, dass auch nach Drücken der Taste
das Symbol weiter permanent leuchten kann.
Durch bauseitige Einstellungen wird der Sollwert für die Temperatur
des gespeicherten Wassers festgelegt, ebenso der Zeitplan zur
Aufheizung des Wassers. Wie bauseitige Einstellungen durchgeführt
werden, wird detailliert unter "4.15. Bauseitige Einstellungen" auf
Seite 20 beschrieben.
■ [1-00] Status: legt fest, ob der nächtliche Brauchwasser-
Aufheizbetrieb (automatische Speicherung) aktiviert (1) ist oder
nicht (0).
■ [1-01] Start-Uhrzeit: Zeitpunkt in der Nacht, an dem das
Brauchwasser erwärmt werden soll.
■ [1-02] Status: legt fest, ob der bei Tag stattfindende
Brauchwasser-Aufheizbetrieb (automatische Speicherung)
aktiviert (1) ist oder nicht (0).
■ [1-03] Start-Uhrzeit: Zeitpunkt des Tages, ab dem die Aufheizung
des Brauchwassers beginnen soll.
Beachten Sie, dass die Betriebsart für automatische
Aufheizung und Speicherung von Warmwasser eine
vor-programmierte, timergesteuerte Funktion ist. Sie ist
nur dann aktiv, wenn der Timer freigeschaltet ist. Um
sicher zu gehen, dass die Funktion zur automatischen
Aufheizung und Speicherung von Warmwasser wirklich
aktiv ist, drücken Sie die Taste und überzeugen sich,
dass das Symbol angezeigt wird.
■ [b-03] Sollwert: Speichertemperatur (siehe Abbildung
"Betriebsarten bei der Warmwasserbereitung (Brauchwasser)"
auf Seite 8) nur gültig wenn [b-02]=0.
■ [b-02] Status: legt fest, ob die witterungsgeführte Aussteuerung
der Warmwasserbereitung (Brauchwasser) auf EIN (1) oder auf
AUS (0) geschaltet ist.
Falls aktiviert, wird der Sollwert für die Speicheraufheiztemperatur
witterungsgeführt ausgesteuert. Bei höheren Außentemperaturen
(d.h. während der Sommermonate) ist die Temperatur des
Wassers, das zum Brauchwassertank fließt, auch höher. Dann
kann der Speicheraufheiztemperatur-Sollwert niedriger eingestellt
werden, um dieselbe ständig verfügbare Menge an Warmwasser
das ganze Jahr über konstant zu halten. Darum wird empfohlen,
diese Funktion zu benutzen.
■ [b-04] Automatische maximale Brauchwasser-Speichertemperatur:
Standard = 70°C.
T
[b-04]
55°C
A
15°C25°C
A Umgebungstemperatur
T Speicheraufheiztemperatur Brauchwasser
HINWEIS
Die Außentemperaturwerte für witterungsgeführte
Warmwasserbereitung (siehe Abbildung) sind fest
eingestellt und können nicht geändert werden.
HINWEIS
Ist die wetterabhängig ausgesteuerte Warmwasserbereitung aktiviert [b-02], wird die Speichertemperatur
automatisch eingestellt, so dass die bauseitige
Einstellung [b-03] unwichtig ist.
HINWEIS
■ Sorgen Sie dafür, dass das Brauchwasser nur so
weit aufgeheizt wird, wie es für Ihren Bedarf
erforderlich ist.
Beginnen Sie mit einem niedrigen Sollwert und
erhöhen Sie diesen nur dann, wenn sich
herausstellt, dass dieser für Ihren Bedarf nicht
ausreicht (das ist abhängig von Ihren
Gewohnheiten der Warmwassernutzung).
■ Achten Sie darauf, dass Warmwasser nicht
unnötig aufgeheizt wird. Beginnen Sie mit
automatischer Aufheizung und Speicherung
während der Nachtstunden (Standardeinstellung).
Wenn sich herausstellt, dass der Speicherbetrieb
mit Aufheizen während der Nacht nicht Ihrem
Bedarf entspricht, können Sie festlegen, dass
zusätzlich auch am Tage ein Aufheizen erfolgt.
■ Um Energie zu sparen wird empfohlen, die
Betriebsart mit witterungsgeführter Aussteuerung
der Warmwasserbereitung zu aktivieren.
Manuelle Speicherung
Dieser Modus wird manuell eingeschaltet. Dann liefert die
Inneneinheit sofort heißes Wasser zum Brauchwassertank. Das
geschieht so lange, bis der Temperatur-Sollwert für den
Wasserspeicher erreicht ist. Die Erhitzung erfolgt nur 1-mal, wenn die
Funktion eingeschaltet worden ist.
Manuelles Einschalten der Warmwasserbereitung und
Speicherung
1 Die Taste 5 Sekunden lang drücken, um die
Warmwasserbereitung zu starten.
Das Symbol beginnt zu blinken, in Intervallen von 1 Sekunde.
HINWEIS
Die Festlegung des Speicheraufheiztemperatur-Sollwerts gehört zu
den bauseitigen Einstellungen. Wie bauseitige Einstellungen
durchgeführt werden, wird detailliert unter "4.15. Bauseitige
Einstellungen" auf Seite 20 beschrieben.
■ [b-03] Sollwert: Speichertemperatur (siehe Abbildung
"Betriebsarten bei der Warmwasserbereitung (Brauchwasser)"
auf Seite 8) nur gültig wenn [b-02]=0.
■ [b-02] Status: legt fest, ob die witterungsgeführte Aussteuerung
der Warmwasserbereitung (Brauchwasser) auf EIN (1) oder auf
AUS (0) geschaltet ist.
Falls aktiviert, wird der Sollwert für die Speicheraufheiztemperatur
witterungsgeführt ausgesteuert. Bei höheren Außentemperaturen
(d.h. während der Sommermonate) ist die Temperatur des
Wassers, das zum Brauchwassertank fließt, auch höher. Dann
kann der Speicheraufheiztemperatur-Sollwert niedriger eingestellt
werden, um dieselbe ständig verfügbare Menge an Warmwasser
das ganze Jahr über konstant zu halten. Darum wird empfohlen,
diese Funktion zu benutzen.
Beachten Sie, dass das Symbol nur dann
blinkt, wenn der Heizbetrieb für Wasser im
Speicher tatsächlich gerade stattfindet.
Während des Aufheizbetriebs ist es immer
möglich, diesen Vorgang abzubrechen. Dazu 1 mal
die Taste drücken.
Beachten Sie, dass auch nach Drücken der Taste
das Symbol weiter permanent leuchten
kann. Das bedeutet, dass der Warmhaltebetrieb
aktiviert ist.
Bedienungsanleitung
9
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
■ [b-04] Automatische maximale Brauchwasser-Speichertemperatur:
Standard = 70°C.
T
[b-04]
55°C
A
15°C25°C
A Umgebungstemperatur
T Speicheraufheiztemperatur Brauchwasser
HINWEIS
Der manuell initiierte Heizbetrieb für Brauchwasser wird automatisch
abgeschaltet, sobald der Temperatur-Sollwert für den Warmwasserspeicher erreicht ist. Der Heizbetrieb zur Warmwasserbereitung kann
jederzeit abgebrochen werden. Dazu die Taste drücken.
HINWEIS
Warmhaltebetrieb
In dieser Betriebsart wird verhindert, dass die Temperatur des
warmen Brauchwassers soweit abkühlt, dass eine bestimmte
Temperatur unterschritten wird. Wenn aktiviert, liefert die Inneneinheit
heißes Wasser zum Brauchwassertank, sobald dieser sich so weit
abgekühlt hat, dass die Mindesttemperatur des Warmhaltebetriebs
unterschritten worden ist. Das Aufheizen des Brauchwassers
geschieht dann so lange, bis die Ausschalttemperatur erreicht ist.
Einschalten des Warmhaltebetriebs des Brauchwasserspeichers
1 Mit der Taste den Warmhaltebetrieb einschalten.
Die Außentemperaturwerte für witterungsgeführte
Warmwasserbereitung (siehe Abbildung) sind fest
eingestellt und können nicht geändert werden.
Ist die wetterabhängig ausgesteuerte Warmwasserbereitung aktiviert [b-02], wird die Speichertemperatur
automatisch eingestellt, so dass die bauseitige
Einstellung [b-03] unwichtig ist.
Das Symbol wird angezeigt.
HINWEIS
Beachten Sie, dass das Symbol kontinuierlich
leuchtet, solange der Warmhaltebetrieb aktiviert
ist. Es ist nicht möglich zu erkennen, wann beim
Warmhaltebetrieb die Inneneinheit den
Brauchwassertank tatsächlich aufheizt.
Desinfektionsbetrieb
Die Desinfektionsfunktion dient zum Desinfizieren des
Brauchwassertanks. Das geschieht, indem in bestimmten
Zeitabständen das Wasser im Tank auf eine bestimmte Temperatur
aufgeheizt wird. Findet in diesem Modus die Aufheizung des
Wassers gerade statt, blinkt das Symbol schnell in Intervallen von
0,5 Sekunden.
HINWEIS
HINWEIS
Die Festlegung der Desinfektions-Temperatur gehört zu den
bauseitigen Einstellungen, ebenso wie die Festlegung der
Laufzeitgrenze, Wochentag und Stunde. Wie bauseitige Einstellungen
durchgeführt werden, wird detailliert unter "4.15. Bauseitige
Einstellungen" auf Seite 20 beschrieben.
■ [4-00] Status: bestimmt, ob die Desinfektionsfunktion
■ [4-01] Betriebsunterbrechung: Wochentag, an dem das
■ [4-02] Start-Uhrzeit: Uhrzeit, bei der der Desinfektionsbetrieb
■ [5-00] Sollwert: Zu erzielende Wassertemperatur bei der
■ [5-01] Dauer: Zeitspanne, für die die Temperatur auf Höhe des
Auch wenn alle timergesteuerten Funktionen deaktiviert sind und der
Warmhaltebetrieb nicht eingeschaltet ist, findet der
Desinfektionsbetrieb dennoch statt, sofern ein Brauchwassertank
installiert ist und die bauseitige Einstellung [4-00] auf EIN geschaltet
ist.
Beachten Sie, dass das Symbol nur dann blinkt,
wenn der Heizbetrieb für Wasser im Speicher
tatsächlich gerade stattfindet.
Während des Vorgangs ist es immer möglich, den
Desinfektionsbetrieb abzubrechen. Dazu 1-mal die
Taste drücken.
Beachten Sie, dass auch nach Drücken der Taste
das Symbol weiter permanent leuchten kann. Das
bedeutet, dass der Warmhaltebetrieb aktiviert ist.
Ist ein Brauchwassertank installiert, ist die
Desinfektionsfunktion standardmäßig freigeschaltet.
eingeschaltet ist (1) oder nicht (0).
Brauchwasser erhitzt werden soll.
beginnt.
Desinfektion (siehe Abbildung "Betriebsarten bei der
Warmwasserbereitung (Brauchwasser)" auf Seite 8).
Desinfektionstemperatur-Sollwerts beibehalten werden soll.
2 Wollen Sie den Warmhaltebetrieb ausschalten, erneut die Taste
drücken.
Dann wird das Symbol nicht mehr angezeigt.
Die Festlegung von Minimal- und Maximaltemperatur für den
Warmhaltebetrieb gehört zu den bauseitigen Einstellungen. Wie
bauseitige Einstellungen durchgeführt werden, wird detailliert unter
"4.15. Bauseitige Einstellungen" auf Seite 20 beschrieben.
■ [b-00] Einschalttemperatur Brauchwasseranforderung (siehe
Abbildung "Betriebsarten bei der Warmwasserbereitung
(Brauchwasser)" auf Seite 8).
■ [b-01] Ausschalttemperatur Brauchwasseranforderung (siehe
Abbildung "Betriebsarten bei der Warmwasserbereitung
(Brauchwasser)" auf Seite 8).
HINWEIS
Das Drücken der Taste hat keinen Einfluss auf die
Warmwasserbereitung. Die Warmwasserbereitung im
Brauchwassertank kann nur mit der Taste ein- und
ausgeschaltet werden und/oder durch Deaktivierung
der Timerprogrammierung.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Bedienungsanleitung
10
4.7. Andere Betriebsarten
Anlaufbetriebsmodus ( )
Während des Anlaufbetriebs wird das Symbol angezeigt.
Dadurch wird signalisiert, dass die Wärmepumpe in der Anlaufphase
ist und noch nicht in einem stabilen Zustand arbeitet.
Enteisungsbetrieb ( )
Bei Raumheizungsbetrieb oder beim Aufheizen des
Brauchwassertanks kann beim Wärmetauscher der Außeneinheit
eine Eisbildung auftreten, wenn die Außentemperatur niedrig ist.
Wenn die Gefahr des Einfrierens eintritt, schaltet das System auf
Enteisungsbetrieb. Während des Enteisungsbetriebs sind der
Raumheizungsbetrieb und die Warmwasserbereitung nicht möglich.
Geräuscharmer Betrieb ( )
Bei geräuscharmem Betrieb arbeitet der Verdichter der Inneneinheit
mit reduzierter Geschwindigkeit, so dass weniger Betriebsgeräusch
entsteht. Das impliziert, dass es länger dauert, bis der jeweilige
Temperatur-Sollwert erreicht wird. Denken Sie daran, falls im Haus
eine bestimmte Heizleistung erbracht werden muss.
Geräuscharmen Betrieb einschalten
1 Um den geräuscharmen Betrieb zu aktivieren, die Taste
drücken.
Das Symbol wird angezeigt.
Ist dem Regler die Zugriffserlaubnisstufe 2 oder 3 zugeordnet
(siehe "Bauseitige Einstellungen" in der Installationsanleitung),
dann hat das Drücken der Taste keine Wirkung.
2 Wollen Sie den geräuscharmen Betrieb deaktivieren, die Taste
erneut drücken.
Dann wird das Symbol nicht mehr angezeigt.
Es gibt insgesamt 3 Stufen beim geräuscharmen Betrieb. Die
Festlegung, welche dieser Stufen nach Einschalten des
geräuscharmen Betriebs aktiv ist, gehört zu den bauseitigen
Einstellungen. Wie bauseitige Einstellungen durchgeführt werden,
wird detailliert unter "4.15. Bauseitige Einstellungen" auf Seite 20
beschrieben.
■ [8-03] Status: bestimmt die Stufe des geräuscharmen Betriebs.
4.8. Gleichzeitige Anforderung von Raumheizungsbetrieb und Warmwasserbereitung
Die Einheit kann nicht im Raumheizungsbetrieb sein und gleichzeitig
im Brauchwassertank das Warmwasser aufheizen. Wenn beide
Heizungsarten gleichzeitig angefordert werden, heizt die Einheit
1-mal bis zur Ausschalttemperatur auf. Während dieser Zeit ist kein
Raumheizungsbetrieb möglich.
■ Wenn Sie den Raumthermostat der Fernbedienung benutzen:
Sobald im Brauchwassertank die Warmhalte-Temperatur
erreicht ist, ist ein weiteres Aufheizen des Brauchwassertanks
vom Raumthermostat der Fernbedienung abhängig, denn die
Raumtemperatur soll nicht zu weit absinken.
■ Wenn Sie einen externen Raumthermostat benutzen:
Sobald im Brauchwassertank die Warmhalte-Temperatur
erreicht ist, ist ein weiteres Aufheizen des Brauchwassertanks
vom externen Raumthermostat abhängig sowie von den
laufenden timergesteuerten Vorgängen, die vom Installateur der
Anlage programmiert worden sind.
■ Wenn die Vorlauftemperatur durch die Fernbedienung
ausgesteuert wird:
Sobald im Brauchwassertank die Warmhalte-Temperatur
erreicht ist, ist ein weiteres Aufheizen des Brauchwassertanks
von den laufenden timergesteuerten Vorgängen abhängig, die
vom Installateur der Anlage programmiert worden sind.
T
A
B
t
A Speicheraufheiztemperatur
B Ausschalttemperatur Brauchwasseranforderung
t Uhrzeit
T Speicheraufheiztemperatur Brauchwasser
4.9. Gleichzeitige Anforderung von
Raumkühlungsbetrieb und
Warmwasserbereitung
Die Einheit kann gleichzeitig Kühlen und Warmwasser bereiten.
Während des Kühlbetriebs wird die vom gekühlten Wasser
stammende Energie in Energie zum Aufwärmen des Brauchwassers
umgewandelt. Dies ist eine Wärmerückgewinnungsfunktion, die
automatisch vom System gesteuert wird.
Diese Wärmerückgewinnung ist nur möglich, wenn der
Wärmerückgewinnungsmodus aktiviert ist (dies ist eine bei der
Installation gewählte Einstellung).
4.10. Temperatur-Anzeigemodus
Auf der Fernbedienung können die aktuellen Temperaturwerte
angezeigt werden.
1 Die Taste 5 Sekunden lang drücken.
Die Vorlauftemperatur im Kühl-/Heizbetrieb wird angezeigt (die
Symbole und und blinken).
2 Verwenden Sie die Tasten und für die Anzeige von:
■ die Temperatur des eintretenden Wassers (Rücklauftemperatur)
(die Symbole und blinken und das Symbol blinkt
langsam)
■ die Innentemperatur (die Symbole und blinken)
■ die Außentemperatur (die Symbole und blinken)
■ die Temperatur des Brauchwassertanks (die Symbole
und blinken)
3 Wollen Sie diesen Modus verlassen, die Taste erneut
drücken. Wenn kein Tastendruck erfolgt, wird der jeweilige
Anzeigemodus nach 10 Sekunden beendet.
Bedienungsanleitung
11
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
4.11. Betrieb timergesteuerter Funktionen
19
21
62
65
64
57
5:00
23:00
19
22
21
62
64
19
60
Bei Betrieb timergesteuerter Funktionen wird der Anlage nach
Zeitplan gesteuert. Die Aktionen, die für den Timer programmiert
sind, werden dann automatisch ausgeführt.
Durch Drücken der Taste wird der Timer aktiviert (das Symbol
wird angezeigt) oder deaktiviert (das Symbol wird nicht angezeigt).
Raumheizung
Siehe "Raumheizungsbetrieb programmieren" auf Seite 15.
Für jeden Tag in der Woche können 4 Aktionen programmiert
werden, insgesamt also 28.
Der Raumheizungsbetrieb kann auf 2 Arten programmiert werden: für
Regulierung gemäß Temperatur-Sollwerten (für die Vorlauftemperatur
und die Raumtemperatur) oder in Form von Ein- und Ausschalten des
Raumheizungsbetriebs.
Die Festlegung der gewünschten Methode erfolgt durch bauseitige
Einstellungen. Wie bauseitige Einstellungen durchgeführt werden,
wird detailliert unter "4.15. Bauseitige Einstellungen" auf Seite 20
beschrieben.
■ [0-03] Status: legt fest, ob bei der Timer-Programmierung des
Raumheizungsbetriebs Befehle zum Ein- und Ausschalten
verwendet werden können.
HINWEIS
Die folgenden Tabellen zeigen, was bei den 2 Methoden der
Timerprogrammierung geschieht.
Methode 1
[0-03]=1
(Standard)
Während
des Betriebs
Bei Drücken
der Taste
Bei Drücken
der Taste /
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Standardmäßig ist die Methode freigeschaltet, bei der
der Raumheizungsbetrieb nach Temperatur-Sollwerten
geregelt wird (Methode 1), so dass also nur
Temperaturveränderungen nach Zeitplan festgelegt
werden können (keine EIN/AUS-Befehle).
Der Vorteil dieser Methode ist, dass Sie bei Bedarf
einfach den Raumheizungsbetrieb ausschalten können,
indem Sie die Taste drücken, ohne dass dadurch
der automatische Betrieb zur Warmwasserbereitung
und -speicherung deaktiviert wird (z.B. im Sommer,
wenn kein Raumheizungsbedarf besteht).
Raumheizung auf Basis von Temperatur-Sollwerten
Während des Timerbetriebs leuchtet die Betriebs-LED
kontinuierlich.
Der Timer für Raumheizung stellt seinen Betrieb ein und
bleibt inaktiv.
Der Regler wird ausgeschaltet (die Betriebs-LED brennt
nicht mehr).
Das Timer-Symbol wird jedoch weiterhin angezeigt,
was bedeutet, dass die Warmwasserbereitung
(Brauchwasser) weiterhin freigeschaltet ist.
Der Timer für Raumheizung und Warmwasserbereitung
stellt seinen Betrieb ein und bleibt inaktiv, auch die
geräuscharme Betriebsart wird eingestellt.
Das Timer-Symbol wird nicht mehr angezeigt.
(a) Für Vorlauftemperatur und/oder Raumtemperatur
Beispiel: Timerprogrammierung mit Regelung auf Grundlage von
Temperatur-Sollwerten
Ist der Absenkbetrieb aktiviert, hat diese Priorität gegenüber
timerprogrammierten Aktionen.
T
2222°C
22°C
65
°C
1
19
°C 1919°C 1919°C
19°C19°C19°C
°C 6262°C 6262°C
62
62°C62°C
65°C
62°C
21
21°C
64
64°C
°C
°C
t
16:00
0:30
6:30 9:00
T
2
18°C
1818°C
60
°C60°C
°C57°C
23:00
57
5:00
5:0023:00
A
t
T
22
°C
22°C
6565°C
3
19
19°C
62°C62°C
62
1 Timer
2 Absenkbetrieb
3 Wenn sowohl der Absenkbetrieb als auch der Timer aktiviert sind
A Absenkbetrieb
t Uhrzeit
(a)
T Temperatur-Sollwert
Methode 2
[0-03]=0
Während
des Betriebs
Bei Drücken
der Taste
Bei Drücken der
Taste /
65°C
°C
°C
16:00
Raumtemperatur
Vorlauftemperatur
Raumheizungsregulierung auf Basis von Befehlen zum
Ein-/Ausschalten
Wenn der Timer den Raumheizungsbetrieb auf AUS
schaltet, wird der Regler ausgeschaltet (die BetriebsLED erlischt). Beachten Sie, dass dies keinen Einfluss
auf die Warmwasserbereitung (Brauchwasser) hat.
Der Timer hält den Raumheizungsbetrieb an (sofern er
gerade aktiv ist) und nimmt den Betrieb wieder auf, wenn
die nächste programmierte Aktion zum Einschalten
durchgeführt wird.
Der jeweils "letzte" programmierte Befehl zur Ausführung
einer Aktion tritt immer an Stelle des "vorherigen"
Befehls, und er bleibt so lange wirksam, bis der
"nächste" programmierte Befehl auftaucht und
ausgeführt wird.
Um die jeweils aktuelle Einstellung zu kennen, sollte
erkundet werden, was der zuletzt programmierte Befehl
beinhaltete. Es ist offensichtlich, dass der "letzte"
programmierte Befehl auch vom Tag zuvor datieren kann.
Siehe "Programmierte Aktionen abfragen" auf Seite 19.
Der Regler wird ausgeschaltet (die Betriebs-LED brennt
nicht mehr).
Das Timer-Symbol wird jedoch weiterhin angezeigt, was
bedeutet, dass die Warmwasserbereitung
(Brauchwasser) weiterhin freigeschaltet ist.
Der Timer für Raumheizung und Warmwasserbereitung
stellt seinen Betrieb ein und bleibt inaktiv, auch die
geräuscharme Betriebsart wird eingestellt.
Das Timer-Symbol wird nicht mehr angezeigt.
1818°C
18°C
6060°C
60°C
5757°C57°C
23:00
0:30
Beispiel: Stellen Sie sich vor, die aktuelle Uhrzeit ist
17:30 und die Aktionen sind für 13:00, 16:00 und 19:00
programmiert. Der "letzte" programmierte Befehl (16:00)
wird an Stelle des "vorhergehenden" Befehls (13:00)
ausgeführt, und er bleibt aktiv, bis der "nächste"
programmierte Befehl (19:00) auszuführen ist.
21
21°C
°C
64
64°C
°C
1919°C
19°C
1919°C
19°C
6262°C
62°C
6262°C
62°C
5:00 9:00
6:30
1919°C
°C
19°C
19°C
19
6262°C
6262°C
62°C
t
Bedienungsanleitung
12

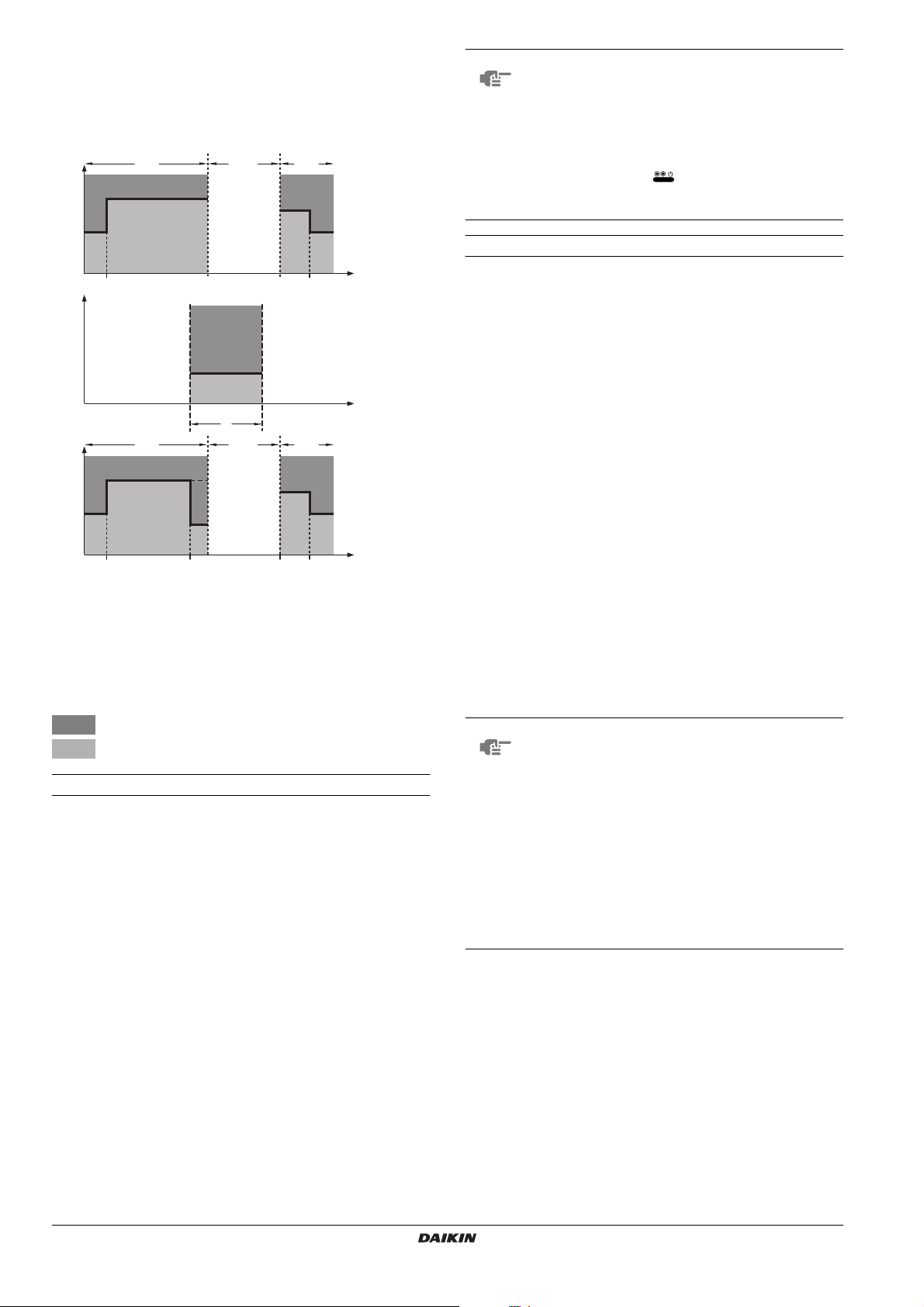

Beispiel: Timerprogrammierung mit Befehlen zum Ein-/Ausschalten
60
5:00
23:00
19
22
21
62
65
64
19
21
62
60
Ist der Absenkbetrieb aktiviert, hat diese Priorität gegenüber
Vorgängen nach programmierter Aktion zum Einschalten. Ist als
letzte Aktion auf AUS geschaltet worden, dann hat das Vorrang
gegenüber dem Absenkbetrieb. Eine programmierte Aktion zum
Ausschalten hat immer höchste Priorität.
B
°C
22
22°C
°C
65
1
°C 1919°C
19°C19°C
19
°C 6262°C
62
62°C62°C
65°C
OFF ONON
21
°C
21°C
64
°C
64°C
t
9:00
16:00
1818°C
23:00
18°C
60
A
2
B
2222°C
22°C
6565°C
65°C
°C 1919°C
19°C19°C
19
°C 6262°C
62
62°C62°C
3
16:00
1 Timer
2 Absenkbetrieb
3 Wenn sowohl der Absenkbetrieb als auch der Timer aktiviert sind
A Absenkbetrieb
B EIN/AUS-Befehl
t Uhrzeit
T Temperatur-Sollwert
Raumtemperatur
Vorlauftemperatur
Raumkühlung
Siehe "Raumkühlungsbetrieb programmieren" auf Seite 16.
4 Aktionen können programmiert werden; diese Aktionen werden
dann täglich wiederholt.
Der Raumkühlungsbetrieb kann auf 2 Arten programmiert werden:
■ für Regulierung gemäß Temperatur-Sollwerten (für die
Vorlauftemperatur und die Raumtemperatur)
■ Form von Ein- und Ausschalten des Raumkühlungsbetriebs.
Die Festlegung der gewünschten Methode erfolgt durch bauseitige
Einstellungen. Wie bauseitige Einstellungen durchgeführt werden,
wird detailliert unter "4.15. Bauseitige Einstellungen" auf Seite 20
beschrieben.
■ [0-04] Status: legt fest, ob bei der Timer-Programmierung des
Raumkühlungsbetriebs Befehle zum Ein- und Ausschalten
verwendet werden können.
Die Implementierung und Bedeutung der Einstellung [0-04] und die
timerprogrammierten Einstellungen sind identisch mit denen des
Raumheizungsbetriebs. Siehe "Beispiel: Timerprogrammierung mit
Regelung auf Grundlage von Temperatur-Sollwerten" auf Seite 12
und "Beispiel: Timerprogrammierung mit Befehlen zum Ein-/
Ausschalten" auf Seite 13.
Für den Kühlbetrieb ist kein Absenkbetrieb verfügbar.
18°C
1818°C
°C60°C
60
23:00
6:300:30
°C60°C
5:00
5:0023:00
t
OFF ONON
°C
21
21°C
6464°C
64°C
t
6:30 9:00
HINWEIS
Standardmäßig ist die Methode freigeschaltet, bei der
der Raumkühlungsbetrieb nach Temperatur-Sollwerten
geregelt wird (Methode 1), so dass also nur
Temperaturveränderungen nach Zeitplan festgelegt
werden können (keine EIN/AUS-Befehle).
Der Vorteil dieser Methode ist, dass Sie bei Bedarf
einfach den Raumkühlungsbetrieb ausschalten können,
indem Sie die Taste drücken, ohne dass dadurch
der automatische Betrieb zur Warmwasserbereitung
und -speicherung deaktiviert wird.
Warmwasserbereitung (Brauchwasser)
Siehe "Programmierung der Warmwasserbereitung (Brauchwasser)"
auf Seite 17.
Die Warmwasserbereitung kann auf unterschiedliche Arten
veranlasst werden:
■ Automatische Aufheizung und Speicherung: Auf Grundlage
bauseitiger Einstellung; 1-mal nachts und/oder 1-mal am Nachmittag
wird das Wasser erwärmt, bis der Speicheraufheiztemperatur-
Sollwert erreicht ist.
■ Manuelles Einschalten der Warmwasserbereitung: Wenn
besondere Umstände es erfordern, kann diese Funktion benutzt
werden, um sofort (1-mal) das Wasser aufzuheizen (bis zum
Erreichen des Sollwertes für die Speicheraufheiztemperatur).
■ Warmhaltebetrieb: Die Warmhaltefunktion kann zusammen mit
oder unabhängig von der Funktion zur automatischen
Aufheizung und Speicherung aktiviert werden, wenn der
Benutzer will, dass das Warmwasser im Brauchwassertank
niemals unter die Einschalttemperatur sinkt.
Außer diesen standardmäßig gegebenen Warmwasser-bereitungs-
methoden ist es auch möglich, Warmwasser timerprogrammiert zu
bereiten bzw. aufzuheizen (siehe "Programmierung der Warm-
wasserbereitung (Brauchwasser)" auf Seite 17). Dann wird die
Erhitzung des Brauchwassertanks nach Zeitplan ein- und
ausgeschaltet. Pro Modus können 4 Aktionen programmiert werden.
Diese Aktionen werden dann täglich wiederholt (zusätzlicher Zeitplan
für Aufheizen und Speichern neben dem automatischen Aufheizen
nachts und/oder am Tage).
HINWEIS
■ Beachten Sie, dass nur die Uhrzeiten für das Ein-
und Ausschalten des Aufheizvorgangs für das
Brauchwasser per Timer programmiert werden
können. Ist die Warmwasserbereitung aktiviert,
erfolgt das Aufheizen, bis der Speicheraufheiztemperatur-Sollwert erreicht ist. Beim Speicheraufheiztemperatur-Sollwert handelt es sich um
eine bauseitige Einstellung.
■ Um Energiekosten zu sparen, denken Sie daran,
dass möglicherweise zu bestimmten Tageszeiten
die Stromkostentarife günstiger sind. Das können
Sie ausnutzen, indem Sie das Aufheizen des
Brauchwassertanks so programmieren, das es
zur entsprechenden Tageszeit geschieht.
Bedienungsanleitung
13
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Geräuscharmer Betrieb
Siehe "Programmieren des geräuscharmen Modus" auf Seite 18.
Sie können diesen Modus timerprogrammiert zu den gewünschten
Zeitpunkten ein oder ausschalten lassen. Pro Modus können 4
Aktionen programmiert werden. Diese Aktionen werden dann täglich
wiederholt.
HINWEIS
■ Falls die Funktion automatischer Neustart
deaktiviert ist, dann wird der Timer nicht neu
aktiviert, wenn nach einem Stromausfall die
Stromversorgung wiederhergestellt worden ist.
Drücken Sie dann die Taste , um den Timer
erneut zu aktivieren.
■ Wenn nach einem Stromausfall die
Stromversorgung wieder hergestellt wird, werden
durch die Funktion automatischer Neustart die über
die Benutzerschnittstelle festgelegten Einstellungen
wieder in Kraft gesetzt, wie sie zum Zeitpunkt des
Stromausfalls bestanden haben (sofern der Strom
für weniger als 2 Stunden ausgefallen ist). Es ist
daher zu empfehlen, die Funktion automatischer
Neustart aktiviert zu lassen.
■ Die programmierten Aktionen werden nach
Zeitplan ausgeführt. Deshalb müssen Uhrzeit und
Wochentag korrekt eingestellt sein.
Siehe "4.2. Einstellen der Uhrzeit" auf Seite 5.
■ Ist der Timer nicht aktiviert (das Symbol wird
nicht angezeigt), werden timerprogrammierte
Aktionen nicht ausgeführt!
■ Die programmierten Aktionen werden nicht zum
Zeitpunkt ihrer Ausführung gespeichert sondern
zum Zeitpunkt der Programmierung. Das heißt,
dass die Aktion, die zuerst programmiert wurde,
die Aktion Nummer 1 ist, auch dann, wenn ihre
Ausführung zeitlich nach anderen programmierten
Aktionen stattfindet.
4.12. Timer programmieren und abfragen
Der Timer erlaubt eine flexible Programmierung (Sie können Aktionen
programmieren, wann immer erforderlich, Sie können Aktionen
hinzufügen, entfernen oder ändern) und die Programmierung ist
einfach (die beim Programmieren auszuführenden Schritte sind auf ein
Minimum begrenzt). Denken Sie jedoch vor der Programmierung des
Timers an Folgendes:
■ Machen Sie sich mit den Symbolen und Tasten vertraut. Sie
werden Sie während des Programmierens benötigen. Siehe
"4.1. Tasten und Anzeige-Symbole bei die Fernbedienung" auf
Seite 3.
■ Füllen Sie das Formular am Ende dieser Anleitung aus. Dieses
Formular unterstützt Sie dabei festzulegen, welche Aktionen die
Anlage täglich vollziehen soll.
■ Nehmen Sie sich die Zeit, um alle Daten akkurat einzugeben.
■ Versuchen Sie, bei der Programmierung die Befehle für die
Aktionen chronologisch geordnet einzugeben: Beginnen Sie mit
der Programmierung von Aktion 1 als erste auszuführende
Aktion, und programmieren Sie die zuletzt auszuführende Aktion
zuletzt. Dies ist nicht unbedingt notwendig, aber es vereinfacht
später die Interpretation des Programms.
■ Sollten 2 oder mehr Aktionen für denselben Tag und denselben
Zeitpunkt programmiert sein, wird die Aktion mit der höchsten
Aktions-Nummer ausgeführt.
Beispiel:
Programmierte Aktionen Ausgeführte Aktionen
Uhrzeit
(Stunde)
1 18:00 — AUS 1 06:00 — 21
2 08:00 — 23 2 08:00 — 23
3 06:00 — 21 3 18:00 — AUS
4 18:00 — 26
Temperatur
(°C)
Uhrzeit
(Stunde)
Temperatur
(°C)
■ Programmierte Aktionen können Sie später immer noch ändern
oder entfernen, und Sie können weitere hinzufügen.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Bedienungsanleitung
14
Raumheizungsbetrieb programmieren
Zur Programmierung des Raumheizungsbetriebs gehen Sie wie
folgt vor:
5 sec
5 sec
HINWEIS
Wollen Sie beim Programmiervorgang zum jeweils
vorherigen Schritt zurückkehren, ohne dass die
geänderte Einstellung gespeichert wird, dann drücken
Sie die Taste .
1 Um in den Programmier-/Abfrage-Modus zu gelangen, die
Taste drücken.
2 Mit den Tasten und den Betriebsmodus
auswählen, den Sie programmieren wollen.
Der aktuelle Betriebsmodus wird blinkend angezeigt.
3 Drücken Sie die Taste , um die getroffene Auswahl des
Betriebsmodus zu bestätigen.
Der aktuelle Wochentag wird blinkend angezeigt.
4 Mit den Tasten und den Wochentag auswählen,
dessen Programm Sie abfragen oder den Sie programmieren
wollen.
Der ausgewählte Wochentag wird blinkend angezeigt.
5 Um die Auswahl des Wochentages zu bestätigen, die Taste
drücken.
6 Halten Sie dann die Taste 5 Sekunden lang gedrückt, um die
einzelnen Aktionen zu programmieren.
Die erste programmierte Aktion des ausgewählten
Wochentages wird angezeigt.
7 Wählen Sie mit der Taste die Nummer der Aktion aus, die Sie
programmieren oder ändern möchten.
8 Mit den Tasten und die Uhrzeit festlegen, zu der
die Aktion ausgeführt werden soll.
9 Mit den Tasten und können Sie die
Vorlauftemperatur festlegen.
10 Mit den Tasten und können Sie den Sollwert für
die Raumtemperatur festlegen.
11 Verwenden Sie die Taste zum Auswählen:
- : Ausschalten des Heizbetriebs und der Fernbedienung.
- : Automatische Berechnung der Vorlauftemperatur
Mit den Tasten und können Sie den
gewünschten Verstellwert festlegen (für weitere Informationen
zu witterungsgeführt reguliertem Sollwert siehe
"4.3. Raumheizungsbetrieb ( )" auf Seite 5).
12 Um weitere Aktionen des ausgewählten Wochentages zu
programmieren, die Schritte 7 bis 11 erneut ausführen.
Wenn alle Aktionen programmiert sind, vergewissern Sie sich,
dass die Nummer der letzten Aktion von den programmierten
Aktionen angezeigt wird, die Sie gerne speichern möchten.
13 Drücken Sie 5 Sekunden lang die Taste , um die
programmierten Aktionen zu speichern.
Wenn Sie die Taste drücken, wenn die Aktions-Nummer 3
angezeigt wird, werden nur die Aktionen 1, 2 und 3 gespeichert,
die Aktion 4 wird dagegen gelöscht.
Sie kehren automatisch zu Schritt 6 zurück.
Durch mehrmaliges Drücken der Taste können Sie zum
jeweils vorherigen Schritt zurückkehren, und schließlich können
Sie auf diese Weise den Programmier-/Abfrage-Modus verlassen.
14 Sie kehren automatisch zu Schritt 6 zurück; beginnen Sie dann,
den folgenden Wochentag zu programmieren.
Bedienungsanleitung
15
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Raumkühlungsbetrieb programmieren
Zur Programmierung des Raumkühlungsbetriebs gehen Sie wie
folgt vor:
5 sec
5 sec
HINWEIS
Wollen Sie beim Programmiervorgang zum jeweils
vorherigen Schritt zurückkehren, ohne dass die
geänderte Einstellung gespeichert wird, dann drücken
Sie die Taste .
1 Um in den Programmier-/Abfrage-Modus zu gelangen, die
Taste drücken.
2 Mit den Tasten und den Betriebsmodus
auswählen, den Sie programmieren wollen.
Der aktuelle Betriebsmodus wird blinkend angezeigt.
3 Drücken Sie die Taste , um die getroffene Auswahl des
Betriebsmodus zu bestätigen.
Die Uhrzeit blinkt.
4 Zeigen Sie die Aktion mit Hilfe der Tasten und an.
5 Halten Sie dann die Taste 5 Sekunden lang gedrückt, um die
einzelnen Aktionen zu programmieren.
Die erste programmierte Aktion wird angezeigt.
6 Wählen Sie mit der Taste die Nummer der Aktion aus, die Sie
programmieren oder ändern möchten.
7 Mit den Tasten und die Uhrzeit festlegen, zu der
die Aktion ausgeführt werden soll.
8 Mit den Tasten und können Sie die
Vorlauftemperatur festlegen.
9 Mit den Tasten und können Sie den Sollwert für
die Raumtemperatur festlegen.
10 Verwenden Sie die Taste , um auszuwählen und so die
Kühlung und die Fernbedienung auszuschalten.
11 Wiederholen Sie die Schritte 6 bis 10, um die anderen Aktionen
zu programmieren.
Wenn alle Aktionen programmiert sind, vergewissern Sie sich,
dass die Nummer der letzten Aktion von den programmierten
Aktionen angezeigt wird, die Sie gerne speichern möchten.
12 Drücken Sie 5 Sekunden lang die Taste , um die programmierten
Aktionen zu speichern.
Wenn Sie die Taste drücken, wenn die Aktions-Nummer 3
angezeigt wird, werden nur die Aktionen 1, 2 und 3 gespeichert,
die Aktion 4 wird dagegen gelöscht.
Sie kehren automatisch zu Schritt 5 zurück.
Durch mehrmaliges Drücken der Taste können Sie zum
jeweils vorherigen Schritt zurückkehren, und schließlich können
Sie auf diese Weise den Programmier-/Abfrage-Modus
verlassen.
13 Sie kehren automatisch zu Schritt 5 zurück; beginnen Sie dann,
den folgenden Wochentag zu programmieren.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Bedienungsanleitung
16
Programmierung der Warmwasserbereitung (Brauchwasser)
Zur Programmierung der Warmwasserbereitung gehen Sie wie
folgt vor:
HINWEIS
Wollen Sie beim Programmiervorgang zum jeweils
vorherigen Schritt zurückkehren, ohne dass die
geänderte Einstellung gespeichert wird, dann drücken
Sie die Taste .
1 Um in den Programmier-/Abfrage-Modus zu gelangen, die
Taste drücken.
2 Mit den Tasten und den Betriebsmodus
auswählen, den Sie programmieren wollen.
Der aktuelle Betriebsmodus wird blinkend angezeigt.
3 Drücken Sie die Taste , um die getroffene Auswahl des
Betriebsmodus zu bestätigen.
4 Mit den Tasten und den Wochentag auswählen,
für den Sie den gewählten Betriebsmodus programmieren
wollen.
Der aktuelle Wochentag wird blinkend angezeigt.
5 Um die Auswahl des Wochentages zu bestätigen, die Taste
drücken.
6 Halten Sie dann die Taste 5 Sekunden lang gedrückt, um die
einzelnen Aktionen zu programmieren.
Die erste programmierte Aktion des ausgewählten
Wochentages wird angezeigt.
7 Wählen Sie mit der Taste die Nummer der Aktion aus, die Sie
programmieren oder ändern möchten.
8 Mit den Tasten und die Uhrzeit festlegen, zu der
die Aktion ausgeführt werden soll.
9 Mit der Taste wird als Aktion ausgewählt oder
abgewählt.
10 Um weitere Aktionen des ausgewählten Betriebsmodus zu
programmieren, führen Sie die Schritte 7 bis 9 erneut aus.
Wenn alle Aktionen programmiert sind, vergewissern Sie sich,
dass die Nummer der letzten Aktion von den programmierten
Aktionen angezeigt wird, die Sie gerne speichern möchten.
11 Drücken Sie 5 Sekunden lang die Taste , um die
programmierten Aktionen zu speichern.
Wenn Sie die Taste drücken, wenn die Aktions-Nummer 3
angezeigt wird, werden nur die Aktionen 1, 2 und 3 gespeichert,
die Aktion 4 wird dagegen gelöscht.
Durch mehrmaliges Drücken der Taste können Sie zum
jeweils vorherigen Schritt zurückkehren, und schließlich können
Sie auf diese Weise den Programmier-/Abfrage-Modus
verlassen.
12 Sie kehren automatisch zu Schritt 5 zurück; beginnen Sie dann,
den folgenden Wochentag zu programmieren.
Bedienungsanleitung
17
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Programmieren des geräuscharmen Modus
Zur Programmierung des geräuscharmen Modus gehen Sie wie
folgt vor:
HINWEIS
Wollen Sie beim Programmiervorgang zum jeweils
vorherigen Schritt zurückkehren, ohne dass die
geänderte Einstellung gespeichert wird, dann drücken
Sie die Taste .
1 Um in den Programmier-/Abfrage-Modus zu gelangen, die
Taste drücken.
2 Mit den Tasten und den Betriebsmodus
auswählen, den Sie programmieren wollen.
Der aktuelle Betriebsmodus wird blinkend angezeigt.
3 Drücken Sie die Taste , um die getroffene Auswahl des
Betriebsmodus zu bestätigen.
4 Zeigen Sie die Aktionen mit Hilfe der Tasten und an.
5 Halten Sie dann die Taste 5 Sekunden lang gedrückt, um die
einzelnen Aktionen zu programmieren.
Die erste programmierte Aktion wird angezeigt.
6 Wählen Sie mit der Taste die Nummer der Aktion aus, die Sie
programmieren oder ändern möchten.
7 Mit den Tasten und die Uhrzeit festlegen, zu der
die Aktion ausgeführt werden soll.
8 Mit der Taste wird als Aktion ausgewählt oder
abgewählt.
9 Um weitere Aktionen des ausgewählten Betriebsmodus zu
programmieren, führen Sie die Schritte 6 bis 8 erneut aus.
Wenn alle Aktionen programmiert sind, vergewissern Sie sich,
dass die Nummer der letzten Aktion von den programmierten
Aktionen angezeigt wird, die Sie gerne speichern möchten.
10 Drücken Sie 5 Sekunden lang die Taste , um die
programmierten Aktionen zu speichern.
Wenn Sie die Taste drücken, wenn die Aktions-Nummer 3
angezeigt wird, werden nur die Aktionen 1, 2 und 3 gespeichert,
die Aktion 4 wird dagegen gelöscht.
Durch mehrmaliges Drücken der Taste können Sie zum
jeweils vorherigen Schritt zurückkehren, und schließlich können
Sie auf diese Weise den Programmier-/Abfrage-Modus
verlassen.
11 Sie kehren automatisch zu Schritt 5 zurück; beginnen Sie dann,
den folgenden Wochentag zu programmieren.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Bedienungsanleitung
18
Programmierte Aktionen abfragen
Zur Abfrage programmierter Aktionen für Raumheizung,
Raumkühlung, Warmwasserbereitung und geräuscharmen Betrieb
gehen Sie wie folgt vor:
HINWEIS
1 Um in den Programmier-/Abfrage-Modus zu gelangen, die
2 Mit den Tasten und den Betriebsmodus auswählen,
3 Drücken Sie die Taste , um die getroffene Auswahl des
4 Mit den Tasten und den Wochentag auswählen,
5 Um die Auswahl des Wochentages zu bestätigen, die Taste
6 Mit den Tasten und können Sie die weiteren für
Mit der Taste können Sie zum jeweils vorherigen
Schritt zurückkehren.
Taste drücken.
dessen programmierte Aktionen Sie abfragen wollen.
Der aktuelle Betriebsmodus wird blinkend angezeigt.
Betriebsmodus zu bestätigen.
Der aktuelle Wochentag wird blinkend angezeigt.
dessen programmierte Aktionen Sie abfragen wollen.
Der ausgewählte Wochentag wird blinkend angezeigt.
drücken.
Die erste programmierte Aktion des ausgewählten
Wochentages wird angezeigt.
diesen Wochentag programmierten Aktionen einsehen.
Das wird als Ablesemodus bezeichnet. Programmierte
Aktionen, die leer sind (z.B. 4), werden nicht angezeigt.
Durch mehrmaliges Drücken der Taste können Sie zum
jeweils vorherigen Schritt zurückkehren, und schließlich können
Sie auf diese Weise den Programmier-/Abfrage-Modus verlassen.
Tipps und Tricks
Aktionen von Folgetagen programmieren
Nachdem Sie die programmierten Aktionen eines bestimmten
Wochentages bestätigt haben (d.h. nachdem Sie 5 Sekunden lang
die Taste gedrückt haben), können Sie 1-mal die Taste
drücken. Dann können Sie mithilfe der Tasten und
einen anderen Wochentag auswählen, um diesen Tag zu
programmieren oder die für diesen Tag programmierten Aktionen
einzusehen.
Programmierte Aktionen in den folgenden Tag kopieren
Bei der Programmierung des Raumheizungsbetriebs ist es möglich,
alle programmierten Aktionen eines bestimmten Wochentages auf
den nächsten Tag zu übertragen, d.h. zu kopieren (z.B. alle
programmierten Aktionen von " " zu " " kopieren).
Um programmierte Aktionen zum nächsten Tag zu kopieren, wie folgt
vorgehen:
1 Um in den Programmier-/Abfrage-Modus zu gelangen, die
Taste drücken.
Der aktuelle Betriebsmodus wird blinkend angezeigt.
2 Mit den Tasten und den Betriebsmodus auswählen,
den Sie programmieren wollen.
Der aktuelle Betriebsmodus wird blinkend angezeigt.
Sie können die Programmierung verlassen, indem Sie die Taste
drücken.
3 Drücken Sie die Taste , um die getroffene Auswahl des
Betriebsmodus zu bestätigen.
Der aktuelle Wochentag wird blinkend angezeigt.
4 Mit den Tasten und den Wochentag auswählen,
dessen programmierte Aktionen zum nächsten Tag kopiert
werden sollen.
Der ausgewählte Wochentag wird blinkend angezeigt.
Sie können zu Schritt 2 zurückkehren, indem Sie die Taste
drücken.
5 Die Tasten und gleichzeitig 5 Sekunden lang drücken.
Nach 5 Sekunden wird der nächste Wochentag angezeigt
(z.B. " " wenn zuerst " " ausgewählt wurde). Dadurch wird
signalisiert, dass die programmierten Aktionen des Wochentages
kopiert worden sind.
Sie können zu Schritt 2 zurückkehren, indem Sie die Taste
drücken.
Eine oder mehrere programmierte Aktionen löschen
Das Löschen von programmierten Aktionen erfolgt gleichzeitig mit
dem Speichern einer Programmierung.
Wenn alle Aktionen eines Wochentages programmiert sind,
vergewissern Sie sich, dass die Nummer der letzten Aktion von den
programmierten Aktionen angezeigt wird, die Sie speichern möchten.
Indem Sie die Taste 5 Sekunden lang drücken, speichern Sie die
Programmierung aller Aktionen, ausgenommen derjenigen, deren
Aktions-Nummer größer ist als die, die angezeigt wird.
Wenn Sie beispielsweise die Taste drücken, wenn die AktionsNummer 3 angezeigt wird, werden nur die Aktionen 1, 2 und 3
gespeichert, die Aktion 4 wird dagegen gelöscht.
Alle programmierten Aktionen eines Betriebsmodus löschen
1 Um in den Programmier-/Abfrage-Modus zu gelangen, die
Taste drücken.
2 Mit den Tasten und den Betriebsmodus
auswählen, bei dem Sie eine Programmierung löschen wollen.
Der aktuelle Betriebsmodus wird blinkend angezeigt.
3 Die Tasten und gleichzeitig 5 Sekunden lang drücken,
um die für den ausgewählten Modus programmierten Aktionen
zu löschen.
Die Aktionen eines Wochentages löschen
1 Um in den Programmier-/Abfrage-Modus zu gelangen, die
Taste drücken.
2 Mit den Tasten und den Betriebsmodus
auswählen, bei dem Sie eine Programmierung löschen wollen.
Der aktuelle Betriebsmodus wird blinkend angezeigt.
3 Drücken Sie die Taste , um die getroffene Auswahl des
Betriebsmodus zu bestätigen.
Der aktuelle Wochentag wird blinkend angezeigt.
4 Mit den Tasten und den Wochentag auswählen,
dessen programmierte Aktionen gelöscht werden sollen.
Der ausgewählte Wochentag wird blinkend angezeigt.
5 Die Tasten und gleichzeitig 5 Sekunden lang drücken, um
die programmierten Aktionen des ausgewählten Wochentages
zu löschen.
4.13. Option für entfernten Alarm
Optional kann die Platine EKRP1HBA mit digitalem Ein- und
Ausgang in der Inneneinheit installiert werden. Dann kann das
System von einem entfernten Standort aus überwacht werden. Die
Adresskarte bietet 3 spannungsfreie Kontakte.
■ Ausgang 1 = THERMO EIN/AUS
Dieser Ausgang wird aktiviert, wenn sich die Einheit in
Raumheizungsbetrieb befindet.
■ Ausgang 2 = ALARM-AUSGANG
Dieser Ausgang wird aktiviert, wenn beim Gerät ein Fehler
aufgetreten ist.
■ Ausgang 3 = WARMWASSERBEREITUNG EIN/AUS
Dieser Ausgang wird aktiviert, wenn die Einheit zur
Warmwasserbereitung den Brauchwassertank aufheizt.
Weitere Informationen zur Installation dieser optionalen Einrichtung
siehe den betreffenden Geräte-Elektroschaltplan.
Bedienungsanleitung
19
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
4.14. Optionale Fernbedienung
Wenn neben der Haupt-Fernbedienung auch die optionale
Fernbedienung installiert ist, kann man mit der Haupt-Fernbedienung
(Master) auf alle Einstellungen zugreifen. Mit der sekundären
Fernbedienung (Slave) ist es dagegen nicht möglich, auf
timerprogrammierte Einstellungen zuzugreifen oder die Einstellung
von Parametern vorzunehmen.
Weiterer Einzelheiten dazu siehe Installationsanleitung.
4.15. Bauseitige Einstellungen
Das Daikin System wird durch bauseitige Einstellungen konfiguriert.
In dieser Bedienungsanleitung werden alle bauseitigen Einstellungen
erläutert, die mit dem Betrieb der Einheit zu tun haben und die für die
Wünsche des Benutzers in Bezug auf den Betrieb der Anlage von
Nutzen sein können. Eine Liste aller bauseitigen Einstellungen und
der Standardwerte finden Sie in "4.16. Tabelle bauseitiger
Einstellungen" auf Seite 21. In derselben Liste finden Sie 2 Spalten,
in denen Sie jeweils das Datum und den geänderten Einstellwert
notieren können, wenn Sie eine Einstellung abweichend vom
Standardwert vornehmen.
In der Installationsanleitung finden Sie die Liste aller bauseitigen
Einstellungen.
Alle bauseitigen Einstellungen können über die Benutzerschnittstelle
der Inneneinheit eingesehen und programmiert werden.
Jeder bauseitigen Einstellung ist ein Code bestehend aus einer
3-stelligen Zahl zugeordnet, zum Beispiel [5-03]. Dieser Code wird
über das Display der Benutzerschnittstelle angezeigt. Die erste Ziffer
[5] gibt den "ersten Code" oder die Gruppe der bauseitigen
Einstellmöglichkeiten an. Die zweite und dritte Ziffer [03] bezeichnen
zusammen den "zweiten Code".
Vorgehensweise
Gehen Sie wie folgt vor, wenn Sie bauseitige Einstellungen ändern
wollen.
5 Speichern Sie den neuen Wert, indem Sie die Taste
drücken.
6 Wollen Sie weitere bauseitige Einstellungen ändern, führen Sie
die Schritte 2 bis 4 erneut aus.
7 Nach Fertigstellung die Taste drücken, um den
EINSTELLMODUS BAUSEITIG zu verlassen
HINWEIS
Änderungen, die an einer bauseitigen Einstellung
.
vorgenommen werden, werden nur gespeichert, wenn
die Taste gedrückt wird. Durch das Navigieren zu
einem anderen Einstellcode oder durch Drücken der
Taste wird die Änderung verworfen.
HINWEIS
■ Vor der Auslieferung sind die Einstellwerte
werksseitig wie folgt festgelegt worden - siehe
"4.16. Tabelle bauseitiger Einstellungen" auf
Seite 21.
■ Wenn Sie den Modus EINSTELLMODUS
BAUSEITIG verlassen, wird eventuell auf dem
LCD-Display der Fernbedienung "88" angezeigt,
während die Einheit dabei ist, sich selber zu
initialisieren.
■ Wenn Sie die bauseitigen Einstellungen durchgehen,
bemerken Sie möglicherweise, dass es einige
bauseitigen Einstellungen gibt, die nicht aufgeführt
sind in "4.16. Tabelle bauseitiger Einstellungen" auf
Seite 21. Diese bauseitigen Einstellungen sind
nicht anwendbar und sollten auch nicht geändert
werden!
■ Weitere Informationen über mit der Installation
zusammenhängende Einstellungen finden Sie in der
Installationsanleitung der Inneneinheit. Informationen
zu vom Standardwert abweichenden Einstellungen
erhalten Sie bei Ihrem Monteur.
3
1
2
1 Drücken Sie für mindestens 5 Sekunden die Taste , um in den
EINSTELLMODUS BAUSEITIG zu gelangen.
Das Symbol (3) wird angezeigt. Der aktuell
ausgewählte Einstellcode wird angezeigt (2), mit dem
eingestellten Wert (1) rechts daneben.
2 Drücken Sie die Taste , um den ersten Code der
gewünschten bauseitigen Einstellung auszuwählen.
3 Drücken Sie die Taste , um den entsprechenden
zweiten Code der bauseitigen Einstellung auszuwählen.
4 Mit den Tasten und ändern Sie den
eingestellten Wert der ausgewählten bauseitigen Einstellung.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Bedienungsanleitung
20
4.16. Tabelle bauseitiger Einstellungen
Erster
Code
Zweiter
Code
Name der Einstellung
Monteureinstellung abweichend vom Standardwert
Standardwert Bereich Stufe EinheitDatum Wert Datum Wert
0 Setup der Fernbedienung
00 Installationsbedingte Einstellung
01 Installationsbedingte Einstellung
(a)
(a)
2 2~3 1 —
0 –5~5 0,5 °C
02 Entfällt. Den Standardwert nicht ändern. 1 ———
03 Status: Timergesteuerter Raumheizungsbetrieb
Methode 1=1 / Methode 2=0
04 Status: Timergesteuerter Raumkühlungsbetrieb
Methode 1=1 / Methode 2=0
1 (EIN) 0/1 ——
1 (EIN) 0/1 ——
1 Automatische timergesteuerte Aufheizung und Speicherung von Warmwasser (Brauchwasser)
00 Status: Aufheizen und Speicherung nachts 1 (EIN) 0/1 ——
01 Startzeit für Aufheizen und Speicherung nachts 1:00 0:00~23:00 1:00 Stunde
02 Status: Aufheizung und Speicherung am Tage 0 (AUS) 0/1 ——
03 Startzeit für Aufheizen und Speicherung
am Tage
15:00 0:00~23:00 1:00 Stunde
2 Absenkbetrieb
00 Status Absenkbetrieb 1 (EIN) 0/1 ——
01 Beginn (Uhrzeit) Absenkbetrieb 23:00 0:00~23:00 1:00 Stunde
02 Ende (Uhrzeit) Absenkbetrieb 5:00 0:00~23:00 1:00 Stunde
3 Witterungsgeführter Sollwert
00 Niedrige Umgebungstemperatur (Lo_A) –10 –20~5 1 °C
01 Hohe Umgebungstemperatur (Hi_A) 15 10~20 1 °C
02 Sollwert bei niedriger Umgebungstemperatur
(Lo_Ti)
03 Sollwert bei hoher Umgebungstemperatur
(Hi_Ti)
70 25~80 1 °C
45 25~80 1 °C
4 Desinfektionsfunktion
00 Status: Desinfektionsbetrieb 1 (EIN) 0/1 ——
01 Wochentag-Auswahl für Desinfektionsbetrieb Fri Mon~Sun ——
02 Startzeit für Desinfektionsbetrieb 23:00 0:00~23:00 1:00 Stunde
5 Sollwert für Absenkbetrieb und Desinfektion
00 Sollwert: Temperatur bei Desinfektionsbetrieb 70 60~75 5 °C
01 Dauer des Desinfektionsbetriebs 10 5~60 5 min
02 Vorlauftemperatur im Absenkbetrieb 5 0~10 1 °C
03 Raumtemperatur im Absenkbetrieb 18 17~23 1 °C
04 Entfällt. Den Standardwert nicht ändern. 0 ———
6 Setup von Optionen
00 Installationsbedingte Einstellung
01 Installationsbedingte Einstellung
(a)
(a)
0 (AUS) 0/1 ——
0 (AUS) 0/1 ——
02 Entfällt. Den Standardwert nicht ändern. 0 ———
03 Entfällt. Den Standardwert nicht ändern. 0 ———
04 Installationsbedingte Einstellung
(a)
0 0/2 1 —
7 Setup von Optionen
00 Entfällt. Den Standardwert nicht ändern. 0 ———
01 Entfällt. Den Standardwert nicht ändern. 0 ———
02 Installationsbedingte Einstellung
03 Installationsbedingte Einstellung
04 Installationsbedingte Einstellung
(a)
(a)
(a)
0 (A) 0/1 ——
0 (AUS) 0/1 ——
0 (AUS) 0/1 ——
Bedienungsanleitung
21
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Erster
Code
Zweiter
Code
Name der Einstellung
Monteureinstellung abweichend vom Standardwert
Standardwert Bereich Stufe EinheitDatum Wert Datum Wert
8 Setup von Optionen
00 Installationsbedingte Einstellung
01 Installationsbedingte Einstellung
(a)
(a)
1 (EIN) 0/1 ——
1 (EIN) 0/1 ——
02 Notfallbetrieb 0 (AUS) 0/1 ——
03 Status: Geräuscharmer Betrieb, Stufe 1 1~3 1 —
04 Installationsbedingte Einstellung
(a)
0 0~2 1 —
9 Automatische Temperaturabgleichung
00 Installationsbedingte Einstellung
01 Installationsbedingte Einstellung
02 Installationsbedingte Einstellung
03 Installationsbedingte Einstellung
(a)
(a)
(a)
(a)
0 –2~2 0,2 °C
0 –5~5 0,5 °C
0 –5~5 0,5 °C
0 –2~2 0,2 °C
04 Entfällt. Den Standardwert nicht ändern. 0 ———
A Setup von Optionen
00 Installationsbedingte Einstellung
01 Installationsbedingte Einstellung
02 Installationsbedingte Einstellung
03 Installationsbedingte Einstellung
04 Installationsbedingte Einstellung
(a)
(a)
(a)
(a)
(a)
0 0~2 1 —
0 0~2 1 —
10 5~15 1 °C
35 25~80 1 °C
65 25~80 1 °C
b Temperatur Sollwerte für Brauchwasser
00 Sollwert: Einschalttemperatur
Brauchwasseranforderung
01 Sollwert: Ausschalttemperatur
Brauchwasseranforderung
35 35~65 1 °C
45 35~75 1 °C
02 Witterungsgeführte Speicheraufheiztemperatur 1 (EIN) 0/1 ——
03 Sollwert: Speicheraufheiztemperatur 70 45~75 1 °C
04 Automatische maximale Brauchwasser-
Speichertemperatur
70 55~75 1 °C
C Grenzwerte für Vorlauftemperatur
00 Installationsbedingte Einstellung
01 Installationsbedingte Einstellung
02 Installationsbedingte Einstellung
03 Installationsbedingte Einstellung
(a)
(a)
(a)
(a)
80 37~80 1 °C
25 25~37 1 °C
20 18~22 1 °C
5 5~18 1 °C
04 Entfällt. Den Standardwert nicht ändern. 0 ———
d Laufzeitgrenzen Brauchwasserbetrieb
00 Installationsbedingte Einstellung
01 Installationsbedingte Einstellung
02 Installationsbedingte Einstellung
(a)
(a)
(a)
10 5~20 1 —
30 10~60 5 —
15 5~30 5 —
03 Entfällt. Den Standardwert nicht ändern. 15 ———
04 Entfällt. Den Standardwert nicht ändern. 40 ———
E Wartungsmodus
00 Installationsbedingte Einstellung
(a)
0 0/1 ——
01 Entfällt. Den Standardwert nicht ändern. 0 ———
02 Entfällt. Den Standardwert nicht ändern. 0 ———
03 Entfällt. Den Standardwert nicht ändern. 1 ———
04 Installationsbedingte Einstellung
(a)
0 0~2 1 —
F Setup von Optionen, Fortsetzung
00 Installationsbedingte Einstellung
(a)
5 5~15 1 °C
01 Entfällt. Den Standardwert nicht ändern. 0 ———
02 Installationsbedingte Einstellung
(a)
1 0~2 1 —
03 Entfällt. Den Standardwert nicht ändern. 10 ———
04 Entfällt. Den Standardwert nicht ändern. 50 ———
(a) Weitere Informationen über mit der Installation zusammenhängende Einstellungen finden Sie in der Installationsanleitung der Inneneinheit. Informationen zu vom Standardwert
abweichenden Einstellungen erhalten Sie bei Ihrem Monteur.
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
Bedienungsanleitung
22
5. WARTUNG
7. VORSCHRIFTEN ZUR ENTSORGUNG
5.1. Wartungsarbeiten
Um einen optimalen Betrieb der Einheit zu gewährleisten, müssen in
regelmäßigen Abständen eine Reihe von Kontrollen und
Inspektionen der Komponenten durchgeführt werden, am besten
jedes Jahr. Die Wartung sollte durch den Monteur oder
Wartungstechniker durchgeführt werden. Weiterer Einzelheiten dazu
siehe Installationsanleitung.
Vom Benutzer sind nur die folgenden Wartungs- und Pflegearbeiten
durchzuführen:
■ Die Fernbedienung sauber halten. Dazu ein weiches feuchtes
Tuch verwenden.
■ Überprüfen, dass der vom Manometer angezeigte Wasserdruck
über 1 bar ist.
Bei Beschädigungen des Stromversorgungskabels muss
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten Fachkraft ausgewechselt
werden, um Gefährdungsrisiken auszuschließen.
Während längerer Stillstandzeiten (z.B. während des
Sommers bei einer nur für den Heizbetrieb vorgesehenen
Einheit) DIE STROMVERSORGUNG NICHT ABSCHALTEN.
Durch Abschalten der Stromversorgung würde die in
Zeitabständen sich wiederholende Pumpenbewegung
unterbunden, die verhindert, dass die Pumpe sich
festfrisst.
Bei der Demontage der Einheit sowie bei der Handhabung von
Kältemittel, Öl und weiteren Teilen ist gemäß der gültigen Gesetzgebung
zu verfahren.
Ihr Produkt ist mit diesem Symbol gekennzeichnet. Das
bedeutet, dass elektrische und elektronische Produkte
nicht mit unsortiertem Hausmüll entsorgt werden dürfen.
Versuchen Sie auf keinen Fall, das System selber auseinander zu
nehmen. Die Demontage des Systems sowie die Handhabung von
Kältemittel, Öl und weiteren Teilen muss von einem qualifizierten
Monteur gemäß der gültigen Gesetzgebung erfolgen.
Die Module müssen bei einer Einrichtung aufbereitet werden, die auf
Wiederverwendung, Recycling und Wiederverwertung spezialisiert
ist. Indem Sie dieses Produkt einer korrekten Entsorgung zuführen,
tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von
Menschen keine negativen Auswirkungen entstehen. Für weitere
Informationen wenden Sie sich bitte an die Installationsfirma oder an
die zuständige örtliche Behörde.
5.2. Wichtige Informationen hinsichtlich des
verwendeten Kältemittels
Dieses Produkt enthält fluorierte Treibhausgase. Gas nicht in die
Atmosphäre ablassen!
Kältemitteltyp: R134a
(1)
GWP
Wert: 1430
Kältemitteltyp: R410A
(1)
GWP
Wert: 2087,5
(1)
GWP = Erderwärmungspotential
Überprüfungen in Bezug auf Kältemittel-Leckagen müssen
möglicherweise abhängig von der gültigen Gesetzgebung
durchgeführt werden. Weitere Informationen erhalten Sie bei Ihrem
Monteur.
6. FEHLERDIAGNOSE UND -BESEITIGUNG
Dieser Abschnitt enthält nützliche Informationen zur Diagnose und
Behebung möglicher Probleme und Störungen.
MÖGLICHE URSACHEN ABHILFE
Keine Anzeige auf der
Fernbedienung (Anzeige leer)
Einer der Fehlercodes wird
angezeigt
Der Timer arbeitet nicht
ordnungsgemäß, und die
programmierten Aktionen werden
zu falschen Zeiten ausgeführt
(z.B. 1 Stunde zu spät oder zu früh)
Der Timer zur Warmwasserbereitung
im Brauchwassertank ist korrekt
programmiert, aber das Wasser
wird nicht aufgeheizt.
Zu schwache Leistung Wenden Sie sich an Ihren Händler.
•Überprüfen Sie, ob Ihre Anlage
noch am Netz angeschlossen ist.
• Die Niedertarif-Stromversorgung
ist aktiv (siehe
Installationsanleitung).
Wenden Sie sich an Ihren Händler.
Eine detaillierte Liste aller
Fehlercodes finden Sie in
der Installationsanleitung.
Überprüfen Sie, ob die Uhrzeit und
der Wochentag korrekt eingestellt
sind. Korrigieren Sie die Einstellung,
falls erforderlich.
Falls das Symbol nicht
angezeigt wird, dann drücken Sie
die Taste , um den Timer zu
aktivieren.
Bedienungsanleitung
23
EKHVMRD50+80ABV1 + EKHVMYD50+80ABV1
Daikin Altherma Inneneinheit
4P404418-1 – 2015.04
NOTES
NOTES
4P404418-1 2015.04
Copyright 2015 Daikin
Loading...
