Referanseguide for montører og brukere
+
-
Madoka ledningstilkoblet fjernkontroll
BRC1H52W
BRC1H52K
BRC1H52S
Innholdsfortegnelse
Innholdsfortegnelse
1 Om dokumentasjonen 5
1.1 Om dette dokumentet.................................................................................................................................................... 5
1.2 Betydning av advarsler og symboler .............................................................................................................................. 6
1.3 Installerings- og brukerhåndbok i kortform ................................................................................................................... 6
2 Generelle sikkerhetshensyn 7
2.1 For montøren.................................................................................................................................................................. 7
2.2 For brukeren ................................................................................................................................................................... 8
3 Spesifikke sikkerhetsinstruksjoner for montører 9
For brukeren 10
4 Fjernkontroll: Oversikt 11
4.1 Om fjernkontrollen ......................................................................................................................................................... 11
4.2 Knapper........................................................................................................................................................................... 12
4.3 Statusikoner .................................................................................................................................................................... 12
4.4 Statusindikator................................................................................................................................................................ 14
5 Drift 15
5.1 Grunnleggende bruk....................................................................................................................................................... 15
5.1.1 Hjem-skjermen ............................................................................................................................................... 15
5.1.2 Hovedmeny..................................................................................................................................................... 16
5.2 Driftsmodus..................................................................................................................................................................... 17
5.2.1 Om driftsmodiene .......................................................................................................................................... 18
5.2.2 Slik stiller du inn driftsmodus ......................................................................................................................... 22
5.3 Innstillingsverdi ............................................................................................................................................................... 22
5.3.1 Om innstillingsverdien .................................................................................................................................... 22
5.3.2 Stille inn innstillingsverdien............................................................................................................................ 25
5.4 Dato og klokkeslett ......................................................................................................................................................... 25
5.4.1 Om dato og klokkeslett .................................................................................................................................. 25
5.4.2 Stille inn dato og klokkeslett .......................................................................................................................... 25
5.5 Luftstrøm......................................................................................................................................................................... 26
5.5.1 Luftstrømretning ............................................................................................................................................ 26
5.5.2 Viftehastighet ................................................................................................................................................. 27
5.6 Ventilasjon....................................................................................................................................................................... 28
5.6.1 Ventilasjonsmodus ......................................................................................................................................... 28
5.6.2 Ventilasjonsgrad ............................................................................................................................................. 29
5.7 Avansert bruk.................................................................................................................................................................. 30
Referanseguide for montører og brukere
2
6 Vedlikehold og service 31
6.1 Oversikt: Vedlikehold og service..................................................................................................................................... 31
7 Feilsøking 32
7.1 Oversikt: Feilsøking ......................................................................................................................................................... 32
7.2 Påvisning av kjølemedielekkasje..................................................................................................................................... 32
7.2.1 Om påvisning av kjølemedielekkasje ............................................................................................................. 32
7.2.2 Stoppe alarm for lekkasjepåvisning ............................................................................................................... 33
For montøren 34
8 Om esken 35
8.1 Slik pakker du ut kontrollenheten .................................................................................................................................. 35
9 Forberedelse 36
9.1 Krav til ledningsopplegg.................................................................................................................................................. 36
9.1.1 Klargjøre ledningen til installering ................................................................................................................. 36
10 Installering 37
10.1 Oversikt: Installering ....................................................................................................................................................... 37
10.2 Montere kontrollenheten............................................................................................................................................... 37
10.2.1 Om montering av fjernkontrollen .................................................................................................................. 37
10.2.2 Feste kontrollenheten .................................................................................................................................... 38
10.3 Koble til det elektriske ledningsopplegget ..................................................................................................................... 38
10.3.1 Forholdsregler ved tilkobling av elektriske ledninger.................................................................................... 38
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Innholdsfortegnelse
10.3.2 Koble til de elektriske ledningene .................................................................................................................. 39
10.4 Lukke kontrollenheten.................................................................................................................................................... 40
10.4.1 Forholdsregler ved lukking av fjernkontrollen............................................................................................... 40
10.4.2 Slik lukker du kontrollenheten ....................................................................................................................... 40
10.5 Åpne fjernkontrollen....................................................................................................................................................... 41
10.5.1 Forholdsregler ved åpning av fjernkontrollen ............................................................................................... 41
10.5.2 Åpne fjernkontrollen ...................................................................................................................................... 41
11 Starte opp systemet 42
11.1 Tilordning av fjernkontroll .............................................................................................................................................. 42
11.1.1 Spesifisere en kontrollenhet som slave ......................................................................................................... 43
12 Fjernkontroll: Oversikt 44
12.1 Om fjernkontrollen ......................................................................................................................................................... 44
12.1.1 Konfigurere fjernkontrollen ........................................................................................................................... 45
12.2 Knapper........................................................................................................................................................................... 45
12.3 Statusikoner .................................................................................................................................................................... 46
12.4 Statusindikator................................................................................................................................................................ 47
12.4.1 Atferd .............................................................................................................................................................. 47
13 Drift 49
13.1 Grunnleggende bruk....................................................................................................................................................... 49
13.1.1 Skjermbildets bakgrunnslys............................................................................................................................ 49
13.1.2 Hjem-skjermen ............................................................................................................................................... 50
13.1.3 Informasjonsskjermbilde ................................................................................................................................ 51
13.1.4 Hovedmeny..................................................................................................................................................... 51
13.2 Driftsmodus..................................................................................................................................................................... 52
13.2.1 Om driftsmodiene .......................................................................................................................................... 53
13.2.2 Slik stiller du inn driftsmodus ......................................................................................................................... 57
13.3 Innstillingsverdi ............................................................................................................................................................... 57
13.3.1 Om innstillingsverdien.................................................................................................................................... 57
13.3.2 Stille inn innstillingsverdien............................................................................................................................ 60
13.4 Dato og klokkeslett ......................................................................................................................................................... 60
13.4.1 Om dato og klokkeslett .................................................................................................................................. 60
13.4.2 Stille inn dato og klokkeslett .......................................................................................................................... 60
13.5 Luftstrøm......................................................................................................................................................................... 61
13.5.1 Luftstrømretning ............................................................................................................................................ 61
13.5.2 Viftehastighet ................................................................................................................................................. 62
13.6 Ventilasjon....................................................................................................................................................................... 63
13.6.1 Ventilasjonsmodus ......................................................................................................................................... 63
13.6.2 Ventilasjonsgrad ............................................................................................................................................. 64
13.7 Avansert bruk.................................................................................................................................................................. 65
14 Konfigurasjon 66
14.1 Installatørmeny............................................................................................................................................................... 66
14.1.1 Om installatørmenyen.................................................................................................................................... 66
14.1.2 Skjerminnstillinger .......................................................................................................................................... 67
14.1.3 Innstillinger for statusindikator ...................................................................................................................... 68
14.1.4 Feltinnstillinger ............................................................................................................................................... 68
14.1.5 Diverse innstillinger ........................................................................................................................................ 73
14.2 Programvareoppdatering ............................................................................................................................................... 86
14.2.1 Om programvareoppdateringer..................................................................................................................... 86
14.2.2 Programvareoppdatering med app................................................................................................................ 87
14.2.3 Programvareoppdatering med oppdateringsverktøy.................................................................................... 87
15 Om appen 89
15.1 Oversikt over bruk og konfigurasjon .............................................................................................................................. 90
15.2 Paring .............................................................................................................................................................................. 90
15.2.1 Om paring ....................................................................................................................................................... 90
15.2.2 Pare appen med en fjernkontroll ................................................................................................................... 90
15.2.3 Slik foretar du en Bluetooth-tilkobling........................................................................................................... 91
15.2.4 Avslutte Bluetooth-tilkoblingen ..................................................................................................................... 93
15.2.5 Fjerne tilkoblingsinformasjon......................................................................................................................... 94
15.3 Brukertilgangsnivåer....................................................................................................................................................... 95
15.3.1 Om brukertilgangsnivåer................................................................................................................................ 95
15.3.2 Grunnleggende modus................................................................................................................................... 96
15.3.3 Avansert modus.............................................................................................................................................. 96
15.3.4 Installatørmodus............................................................................................................................................. 96
15.4 Demo-modus .................................................................................................................................................................. 98
15.4.1 Om demo-modus............................................................................................................................................ 98
15.4.2 Starte demo-modus........................................................................................................................................ 98
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
3
Innholdsfortegnelse
15.4.3 Avslutte demo-modus .................................................................................................................................... 98
15.5 Funksjoner....................................................................................................................................................................... 98
15.5.1 Oversikt: Funksjoner....................................................................................................................................... 98
15.5.2 Fastvareoppdatering for fjernkontroll ........................................................................................................... 98
15.5.3 Varsler............................................................................................................................................................. 99
15.5.4 Status for master/slave .................................................................................................................................. 99
15.5.5 Skjermbilde ..................................................................................................................................................... 99
15.5.6 Statusindikator................................................................................................................................................ 100
15.5.7 Dato og klokkeslett ......................................................................................................................................... 100
15.5.8 Om .................................................................................................................................................................. 101
15.5.9 Fjern tilkoblingsinformasjon........................................................................................................................... 101
15.5.10 Registrering av personer ................................................................................................................................ 101
15.5.11 Tidsbryter AV .................................................................................................................................................. 102
15.5.12 Energiforbruk.................................................................................................................................................. 102
15.5.13 Grenseverdi for strømforbruk ........................................................................................................................ 102
15.5.14 Automatisk tilbakestilling av innstillingsverdi ................................................................................................ 102
15.5.15 Tidsplan........................................................................................................................................................... 103
15.5.16 Ferie ................................................................................................................................................................ 104
15.5.17 Logikk for innstillingsverdi .............................................................................................................................. 104
15.5.18 Tilbakestilling .................................................................................................................................................. 105
15.5.19 Individuell luftstrømretning ........................................................................................................................... 106
15.5.20 Luftstrøm med aktiv sirkulasjon ..................................................................................................................... 107
15.5.21 Område for innstillingsverdi........................................................................................................................... 107
15.5.22 Masteranlegg for kjøling/oppvarming ........................................................................................................... 107
15.5.23 Område for luftstrømretning ......................................................................................................................... 107
15.5.24 Beskyttelse mot trekk ..................................................................................................................................... 108
15.5.25 Hurtigstart....................................................................................................................................................... 108
15.5.26 Sperre for ekstern inngang............................................................................................................................. 109
15.5.27 Avising ............................................................................................................................................................. 109
15.5.28 Funksjonslås.................................................................................................................................................... 109
15.5.29 Lyddempet modus.......................................................................................................................................... 111
15.5.30 Feil og advarsler.............................................................................................................................................. 111
15.5.31 Anleggsnummer ............................................................................................................................................. 111
15.5.32 Automatisk filterrengjøring ............................................................................................................................ 112
15.5.33 Filtervarsler ..................................................................................................................................................... 112
15.5.34 AirNet-adresse ................................................................................................................................................ 112
15.5.35 Gruppeadresse ............................................................................................................................................... 112
15.5.36 Feltinnstillinger ............................................................................................................................................... 113
15.5.37 Kjøringsrotasjon.............................................................................................................................................. 114
15.5.38 Prøvekjøring.................................................................................................................................................... 115
15.5.39 Anleggsstatus.................................................................................................................................................. 117
15.5.40 Driftstimer ...................................................................................................................................................... 117
15.5.41 Kontaktinformasjon ........................................................................................................................................ 117
15.5.42 Luftstrøm med aktiv sirkulasjon ..................................................................................................................... 117
15.5.43 Angi overføring ............................................................................................................................................... 117
15.5.44 Adresse til overvåket rom .............................................................................................................................. 118
15.5.45 Test alarm for kjølemedielekkasje ................................................................................................................. 118
Referanseguide for montører og brukere
4
16 Vedlikehold 119
16.1 Sikkerhetshensyn ved vedlikehold.................................................................................................................................. 119
16.2 Om vedlikehold ............................................................................................................................................................... 119
16.3 Fjerne et skjermbilde med advarsel ............................................................................................................................... 121
16.4 Rengjøre kontrollenheten............................................................................................................................................... 121
16.5 Indikasjon for at det er på tide å rengjøre filteret ......................................................................................................... 121
16.5.1 Fjerne indikasjonen Tid for å rense filter ....................................................................................................... 121
17 Feilsøking 122
17.1 Feilkoder for innendørsenheten..................................................................................................................................... 122
17.2 Påvisning av kjølemedielekkasje..................................................................................................................................... 124
17.2.1 Om påvisning av kjølemedielekkasje ............................................................................................................. 124
17.2.2 Stoppe alarm for lekkasjepåvisning ............................................................................................................... 124
18 Tekniske data 125
18.1 Tilkoblingsskjema............................................................................................................................................................ 125
18.1.1 Vanlig oppsett................................................................................................................................................. 125
18.1.2 Vanlig oppsett for gruppekontroll.................................................................................................................. 125
18.1.3 Fjernkontroll + DIII sentralt styringsutstyr ..................................................................................................... 127
19 Ordliste 128
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
1 Om dokumentasjonen
I dette kapittelet
1.1 Om dette dokumentet............................................................................................................................................................ 5
1.2 Betydning av advarsler og symboler ...................................................................................................................................... 6
1.3 Installerings- og brukerhåndbok i kortform........................................................................................................................... 6
1.1 Om dette dokumentet
Målpublikum
Autoriserte montører + sluttbrukere
Dokumentasjonssett
Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:
▪ Installerings- og driftshåndbok:
- Installeringsanvisninger
- Grunnleggende bruksanvisning
1 | Om dokumentasjonen
▪ Referanseguide for installatør og bruker:
- Utvidet installerings- og driftsinformasjon
▪ Samsvarserklæring:
INFORMASJON: Samsvarserklæring
Herved erklærer Daikin Europe N.V. at radioutstyret av typen BRC1H er i samsvar
med direktiv 2014/53/EU. Den originale samsvarserklæringen er tilgjengelig på
produktsidene for BRC1H.
Dokumentasjonssettet er tilgjengelig på produktsidene for BRC1H:
▪ BRC1H52W: https://qr.daikin.eu/?N=BRC1H52W
▪ BRC1H52K: https://qr.daikin.eu/?N=BRC1H52K
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
▪ BRC1H52S: https://qr.daikin.eu/?N=BRC1H52S
Referanseguide for montører og brukere
5
1 | Om dokumentasjonen
1.2 Betydning av advarsler og symboler
INFORMASJON: Dokumentasjon i appen Madoka Assistant
Fjernkontrollen kan bare brukes til grunnleggende innstillinger og betjening.
Avanserte innstillinger og drift håndteres via Madoka Assistant-appen. Du finner mer
informasjon i dokumentasjonen i appen. Appen Madoka Assistant er tilgjengelig på
Google Play og Apple Store.
Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale
Daikin-webområdet eller via forhandleren.
Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.
Tekniske data
▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det lokale nettstedet
til Daikin (tilgjengelig for alle).
▪ Det komplette settet med de nyeste tekniske dataene er tilgjengelig på Daikin
Business Portal (kreves godkjenning).
FARE
Angir en situasjon som fører til død eller alvorlig personskade.
FARE: ELEKTRISK STØT
Angir en situasjon som kan føre til elektrisk støt.
ADVARSEL
Angir en situasjon som kan føre til død eller alvorlig personskade.
LIVSFARE
Angir en situasjon som kan føre til mindre eller moderat personskade.
MERKNAD
Angir en situasjon som kan føre til materiell skade.
INFORMASJON
Angir nyttige tips eller tilleggsinformasjon.
1.3 Installerings- og brukerhåndbok i kortform
Referanseguide for montører og brukere
6
FARE: FARE FOR EKSPLOSJON
Angir en situasjon som kan føre til eksplosjon.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
2 Generelle sikkerhetshensyn
I dette kapitlet
2.1 For montøren.......................................................................................................................................................................... 7
2.2 For brukeren ........................................................................................................................................................................... 8
2.1 For montøren
Forholdsreglene i dette dokumentet omfatter svært viktige temaer, så følg dem
nøye.
INFORMASJON
Denne kontrollenheten er tilleggsutstyr og kan ikke brukes frittstående. Se også
installerings- og driftshåndboken for for innendørs- og utendørsenhetene.
ADVARSEL
Hvis det gjøres feil ved montering eller tilkobling av utstyr eller tilbehør, kan det føre
til elektrisk støt, kortslutning, lekkasje, brann eller annen skade på utstyret. Bruk bare
tilbehør, tilleggsutstyr og reservedeler som er laget og godkjent av Daikin.
2 | Generelle sikkerhetshensyn
ADVARSEL
Alt lokalt ledningsopplegg og alle utvendige komponenter MÅ installeres av
autorisert elektriker, og Måfå være i samsvar med gjeldende lovgivning.
MERKNAD
Kontrollenheten MÅ monteres innendørs.
MERKNAD
Hvis kontrollenheten brukes som romtermostat, må du velge et sted der
gjennomsnittstemperaturen i rommet kan registreres.
IKKE installer kontrollenheten på følgende steder:
▪ På steder som er utsatt for direkte sollys.
▪ På steder i nærheten av en varmekilde.
▪ På steder som påvirkes av uteluft eller trekk f.eks. Når en dør åpnes/lukkes.
▪ På steder der displayet lett kan bli skittent.
▪ På steder der det IKKE er lett tilgang til kontrollenheten.
▪ På steder med temperaturer <–10°C og >50°C.
▪ På steder der relativ luftfuktighet er >95%.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
▪ På steder der det finnes maskiner som avgir elektromagnetiske bølger.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i
utstyret.
▪ På steder der den kan bli utsatt for vann eller på generelt fuktige steder.
Kontakt forhandleren hvis du er USIKKER på hvordan du monterer eller betjener
enheten.
Når du er ferdig med installeringen:
Referanseguide for montører og brukere
7
2 | Generelle sikkerhetshensyn
▪ Foreta en prøvekjøring for å se etter feil.
▪ Forklar brukeren hvordan fjernkontrollen brukes.
▪ Be brukeren oppbevare håndboken for fremtidig bruk.
Fjernkontrollen er av sikkerhetsmessige årsaker del av et system som påviser
kjølemedielekkasje. For at systemet skal fungere effektivt, må det til enhver tid
etter installering være tilkoblet strøm, unntatt ved service.
2.2 For brukeren
INFORMASJON
Forhør deg med forhandleren om flytting og reinstallering av kontrollenheten.
ADVARSEL
IKKE rengjør kontrollenheten med organiske
løsningsmidler, for eksempel malingstynner.
ADVARSEL
UNNGÅ bruk av brannfarlige stoffer (som hårlakk eller
insektmiddel) i nærheten av produktet.
ADVARSEL
Forebygge elektrisk støt eller brann:
▪ IKKE bruk kontrollenheten med våte hender.
▪ IKKE demonter kontrollenheten og berør dens
innvendige komponenter. Kontakt forhandleren.
▪ Kontrollenheten må IKKE modifiseres eller repareres.
Kontakt forhandleren.
▪ Du må IKKE selv flytte kontrollenheten eller installere
den på nytt. Kontakt forhandleren.
ADVARSEL
IKKE lek med enheten eller kontrollenheten. Hvis et barn
bruker dem feil, kan det føre til legemsbeskadigelse og
helseskade.
Referanseguide for montører og brukere
8
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
3 | Spesifikke sikkerhetsinstruksjoner for montører
3 Spesifikke sikkerhetsinstruksjoner for
montører
Følg alltid sikkerhetsinstruksjonene og forskriftene nedenfor.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
9
For brukeren
For brukeren
Referanseguide for montører og brukere
10
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
4 Fjernkontroll: Oversikt
I dette kapitlet
4.1 Om fjernkontrollen ................................................................................................................................................................. 11
4.2 Knapper................................................................................................................................................................................... 12
4.3 Statusikoner............................................................................................................................................................................ 12
4.4 Statusindikator........................................................................................................................................................................ 14
4.1 Om fjernkontrollen
Avhengig av konfigurering kan fjernkontrollen betjenes i én av tre modus. Hver
modus inneholder ulike funksjoner for fjernkontrollen.
Modus Funksjoner
Normal Fjernkontrollen er nå fullstendig
4 | Fjernkontroll: Oversikt
funksjonell.
Alle funksjoner beskrevet under
"5Drift"[415], er tilgjengelige.
Fjernkontrollen kan være en master-
eller en slave-fjernkontroll.
Kun alarm Fjernkontrollen fungerer bare som
alarm for lekkasjepåvisning for et enkelt
innendørsanlegg.
Ingen funksjoner beskrevet under
"5Drift"[415], er tilgjengelige.
Du finner informasjon om alarm for
lekkasjepåvisning i "7.2Påvisning av
kjølemedielekkasje"[432].
Fjernkontrollen kan være en master-
eller en slave-fjernkontroll.
Kontrollør Fjernkontrollen fungerer bare som
alarm for lekkasjepåvisning for hele
systemet, dvs. flere innendørsanlegg og
deres tilhørende fjernkontroller. Denne
modusen er beregnet for en
fjernkontroll som skal brukes på et
overvåket sted, f.eks. i resepsjonen på
et hotell.
Ingen funksjoner beskrevet under
"5Drift"[415], er tilgjengelige.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Du finner informasjon om alarm for
lekkasjepåvisning i "7.2Påvisning av
kjølemedielekkasje"[432].
Fjernkontrollen kan bare være en slave-
fjernkontroll.
Referanseguide for montører og brukere
11
4 | Fjernkontroll: Oversikt
+
-
c b d
a

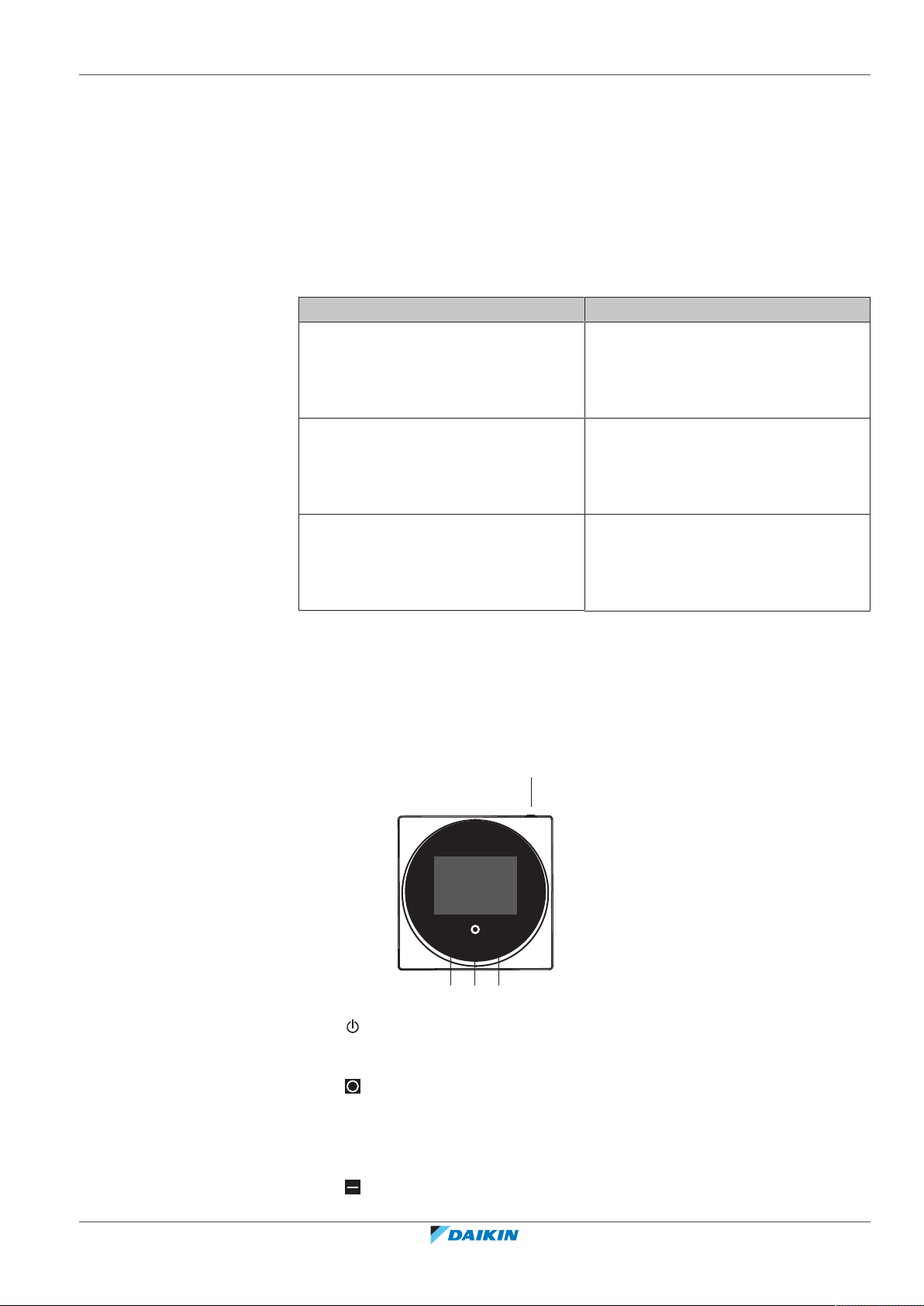

4.2 Knapper
Du finner mer informasjon om hvordan du stiller inn fjernkontrollen for bruk i en
bestemt modus, under "Konfigurere fjernkontrollen"[4 45]. I "Kontrollør"-modus
er det viktig å angi adressen til overvåket rom for å vite hvilket innendørsanlegg
som utløste alarmen for kjølemedielekkasje. Se "Adresse til overvåket rom"[4118]
for mer informasjon.
4.3 Statusikoner
a
PÅ/AV
▪ Trykk på denne for å slå systemet PÅ når det er AV.
▪ Trykk på denne for å slå systemet AV når det er PÅ.
b
ÅPNE/AKTIVERE/STILLE
▪ Gå inn i hovedmenyen fra startskjermbildet.
▪ Fra hovedmenyen går du inn i en av undermenyene.
▪ Fra respektive undermeny aktiverer du en drifts/ventilasjonsmodus.
▪ Bekreft en innstilling i en av undermenyene.
c
SYKLUS/JUSTER
▪ Syklus venstre.
▪ Juster en innstilling (standard: redusere).
d
SYKLUS/JUSTER
▪ Syklus høyre.
▪ Juster en innstilling (standard: øke).
Ikon Beskrivelse
Systemdrift er PÅ. Angir at systemet er i drift.
(1)
Bluetooth®-merket og -logoene er registrerte varemerker som tilhører Bluetooth SIG, Inc., og Daikin Europe N.V. bruker
disse på lisens. Andre varemerker og handelsnavn tilhører deres respektive eiere.
Referanseguide for montører og brukere
12
Systemdrift er AV. Angir at systemet IKKE er i drift.
Bluetooth.
(1)
Angir at fjernkontrollen kommuniserer med en
mobilenhet, til bruk sammen med appen Madoka Assistant.
Lås. Angir at en funksjon eller driftsmodus er låst og derfor ikke
kan brukes eller velges.
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
4 | Fjernkontroll: Oversikt
Ikon Beskrivelse
Sentralisert styring. Angir at systemet styres av sentralt
styringsutstyr (tilleggsutstyr), og at det er begrenset mulighet for
å styre systemet med fjernkontrollen.
Veksling under sentralisert styring. Angir at veksling mellom
kjøling og oppvarming styres sentralisert av et annet
innendørsanlegg, eller av en ekstra kjøle/varmevelger tilkoblet
utendørsanlegget.
Avising/varmstart. Angir at modusen for avising/varmstart er
aktivert.
Tidsplan/tidsbryter. Angir at systemet kjører etter en tidsplan,
eller at tidsbryter AV er aktivert.
Klokkeslett er ikke angitt. Angir at fjernkontrollens klokkeslett
ikke er stilt.
Drift med filterrengjøring. Angir at drift med filterrengjøring er
aktivert.
Hurtigstart. Angir at Hurtigstart-modus er aktivert (kun Sky Air).
Prøvekjøring. Angir at modus for prøvekjøring er aktivert (kun
Sky Air).
Inspeksjon. Angir at innendørs- eller utendørsanlegget
inspiseres.
Periodisk inspeksjon. Angir at innendørs- eller utendørsanlegget
inspiseres.
Reserve. Angir at et innendørsanlegg i systemet er innstilt som
reserveanlegg.
Individuell luftstrømretning. Angir at innstillingen for individuell
luftstrømretning er aktivert.
Informasjon. Angir at systemet har en melding å vise. Gå til
informasjonsskjermbildet for å se meldingen.
Advarsel. Angir at det oppstod en feil, eller at en del på
innendørsanlegget trenger vedlikehold.
Grenseverdi for strømforbruk. Angir at systemets strømforbruk
er begrenset og at det kjører med begrenset kapasitet.
Avsluttet grenseverdi for strømforbruk. Angir at systemets
strømforbruk ikke lenger er begrenset og at det ikke lenger
kjører med begrenset kapasitet.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Rotasjon. Angir at Rotasjonsmodus er aktiv.
Tilbakestilling. Angir at innendørsanlegget kjører under
Tilbakestilling-forhold.
Ventilasjon. Angir at en varmegjenvinningsventilasjonsenhet er
tilkoblet.
Referanseguide for montører og brukere
13
4 | Fjernkontroll: Oversikt
+
-
a
4.4 Statusindikator
INFORMASJON
▪ For informasjon om driftsmodus- og ventilasjonsmodusikoner, se henholdsvis
"5.2Driftsmodus"[417] og "Ventilasjonsmodus"[428].
▪ De fleste ikonene er knyttet til det som stilles inn i Madoka Assistant-appen. Se i
appen hvis du vil ha mer informasjon.
a Statusindikator
Referanseguide for montører og brukere
14
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
5 Drift
19
I dette kapitlet
5 | Drift
5.1 Grunnleggende bruk............................................................................................................................................................... 15
5.1.1 Hjem-skjermen ....................................................................................................................................................... 15
5.1.2 Hovedmeny ............................................................................................................................................................ 16
5.2 Driftsmodus ............................................................................................................................................................................ 17
5.2.1 Om driftsmodiene .................................................................................................................................................. 18
5.2.2 Slik stiller du inn driftsmodus................................................................................................................................. 22
5.3 Innstillingsverdi....................................................................................................................................................................... 22
5.3.1 Om innstillingsverdien............................................................................................................................................ 22
5.3.2 Stille inn innstillingsverdien ................................................................................................................................... 25
5.4 Dato og klokkeslett ................................................................................................................................................................. 25
5.4.1 Om dato og klokkeslett .......................................................................................................................................... 25
5.4.2 Stille inn dato og klokkeslett .................................................................................................................................. 25
5.5 Luftstrøm ................................................................................................................................................................................ 26
5.5.1 Luftstrømretning .................................................................................................................................................... 26
5.5.2 Viftehastighet ......................................................................................................................................................... 27
5.6 Ventilasjon .............................................................................................................................................................................. 28
5.6.1 Ventilasjonsmodus ................................................................................................................................................. 28
5.6.2 Ventilasjonsgrad ..................................................................................................................................................... 29
5.7 Avansert bruk.......................................................................................................................................................................... 30
5.1 Grunnleggende bruk
5.1.1 Hjem-skjermen
Modus for startskjermbilde
Avhengig av konfigurering har fjernkontrollen et standard eller detaljert
startskjermbilde. Mens standard startskjermbilde kun viser begrenset informasjon,
viser det detaljerte startskjermbildet all slags informasjon via statusikoner. Etter en
periode uten aktivitet vil fjernkontrollen alltid gå tilbake til startskjermbildet.
Drift på startskjermbildet
Under visse betingelser lar fjernkontrollen deg utføre handlinger fra
startskjermbildet.
Systemet kjører med kjøling,
oppvarming eller automatisk drift.
Standard Detaljert
Betingelser Handling
Endre innstillingsverdi
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
15
5 | Drift
Betingelser Handling
5.1.2 Hovedmeny
Systemet består av KUN enheter med
Endre ventilasjonsgrad
varmegjenvinningsventilasjon.
INFORMASJON
▪ Avhengig av konfigurasjon vises innstillingsverdien på startskjermbildet med en
numerisk verdi eller med et symbol. Se "Om innstillingsverdien"[422] hvis du vil
ha mer informasjon.
▪ Når startskjermbildet viser innstillingsverdien som symbol, så viser det bare
statusikonene for standard modus for startskjermbilde, selv om fjernkontrollen er
i detaljert modus for startskjermbilde.
INFORMASJON
Fjernstyringen er utstyrt med en strømsparingsfunksjon som slukker skjermen etter
en periode uten aktivitet. Trykk på en av knappene for å få skjermen til å lyse igjen.
Trykk på i startskjermbildet for å gå inn i hovedmenyen. Bruk og til å se
gjennom menyene. Trykk på igjen for å åpne én av menyene.
Meny Beskrivelse
Driftsmodus. Angi driftsmodus.
Dato og klokkeslett. Foreta innstillinger for dato og klokkeslett.
Luftstrømretning. Still inn innendørsanleggets luftstrømretning.
Viftehastighet. Still inn innendørsanleggets viftehastighet.
Ventilasjonsmodus. Angi driftsmodus for ventilasjon.
Ventilasjonsgrad. Still inn viftehastigheten under ventilasjon.
Bluetooth. Aktiver Bluetooth for å styre systemet via appen
Madoka Assistant og/eller foreta programvareoppdatering for
fjernkontrollen.
Referanseguide for montører og brukere
16
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
5 | Drift
INFORMASJON
▪ Flere eller færre menyer vil være tilgjengelig, avhengig av typen innendørsenhet
du bruker.
▪ I hovedmenyen viser ikonet for hver meny gjeldende aktiv innstilling eller modus.
Når du bruker kontrollenheten, kan menyen du navigerer deg gjennom se
annerledes ut enn det som vises i denne håndboken.
▪ Kontrollenheten kan bare brukes til grunnleggende betjening av systemet. For
avansert bruk (setback, programtidsbryter osv.) viser vi til appen Madoka
Assistant.
INFORMASJON
Det kan hende at menyer er låst. I så fall vises de som krysset ut og med et lås-ikon
på hovedmenyen. Låsing av funksjoner gjøres via appen Madoka Assistant. Du finner
mer informasjon i appen Madoka Assistant og under "Funksjonslås"[4109].
5.2 Driftsmodus
Innendørsanlegget kan kjøre i ulike driftsmodi.
Ikon Driftsmodus
Kjøling. I denne modusen aktiveres kjøling henhold til
innstillingsverdien eller drift med tilbakestilling.
Oppvarming. I denne modusen aktiveres oppvarming i henhold
til innstillingsverdien eller drift med tilbakestilling.
Kun vifte. I denne modusen sirkulerer luft uten oppvarming eller
kjøling.
Tørt. I denne modusen vil luftmodusen senkes med en minimal
reduksjon av temperaturen.
Temperatur og viftehastighet styres automatisk, og kan ikke
styres med fjernkontrollen.
Tørr drift vil ikke fungere hvis romtemperaturen er for lav.
Ventilasjon. I denne modusen blir lokalet ventilert, men ikke
avkjølt eller oppvarmet.
Luftrensing. I denne modusen arbeider luftrensingsenheten
(tilleggsutstyr).
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Ventilasjon + Luftrensing. Kombinasjon av ventilasjon og
luftrensing.
Auto. I Automatisk modus veksler innendørsanlegget automatisk
mellom varme- og kjølemodus, avhengig av hva som er innstilt.
Referanseguide for montører og brukere
17
5 | Drift
INFORMASJON
Flere eller færre driftsmodi vil være tilgjengelig, avhengig av typen innendørsenhet
du har.
5.2.1 Om driftsmodiene
INFORMASJON
Hvis innendørsanlegget er en modell med kun kjøling, kan det bare stilles til å kjøre i
kjøling, kun vifte eller tørking.
INFORMASJON
Når driftsmodi ikke er tilgjengelige på menyen med driftsmodi, kan det også hende at
de er låst. Låsing av driftsmodi gjøres via appen Madoka Assistant. Du finner mer
informasjon i appen Madoka Assistant og under "Funksjonslås"[4109].
INFORMASJON
Hvis driftsomkoblingen til et innendørsanlegg er under sentralisert styring
(statusikonet «Veksling under sentralisert styring» blinker på startskjermbildet), så er
det IKKE mulig å bytte driftsmodus for dette innendørsanlegget. Se "Masteranlegg for
kjøling/oppvarming"[483] hvis du vil ha mer informasjon.
Kjøling
Oppvarming
Hvis utendørstemperaturen er høy, kan det ta litt tid før innendørstemperaturen
når innstillingsverdien.
Når innendørstemperaturen er lav og innendørsanlegget er stilt til å kjøre i
kjølemodus, kan innendørsanlegget først starte avising (dvs. oppvarming) for å
unngå redusert kjølekapasitet pga. rim på varmeveksleren. Se
"Oppvarming"[418] hvis du vil ha mer informasjon.
Innendørsanlegget kan kjøre i kjøledrift fordi den brukes i tilbakestilt tilstand. Se
"Tilbakestilling"[4105] hvis du vil ha mer informasjon.
I oppvarmingsmodus tar det lengre tid å oppnå innstillingsverdien for temperatur
enn det gjør i kjølemodus. Derfor anbefales det å la systemet starte driften på
forhånd via tidsfunksjonen.
Innendørsanlegget kan kjøre i oppvarmingsdrift fordi det brukes i tilbakestilt
tilstand. Se "Tilbakestilling"[4105] hvis du vil ha mer informasjon.
Vil du unngå kald trekk og redusert oppvarmingskapasitet for systemet, kan du la
det kjøre i følgende spesialmodi for oppvarming:
Referanseguide for montører og brukere
18
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
5 | Drift
Bruk Beskrivelse
Avising Systemet går automatisk over til avising
for å forhindre tap av
oppvarmingskapasitet pga. rim i
utendørsanlegget.
Under avisingsdrift stanses
innendørsanleggets vifte, og ikonet
nedenfor vises på startskjermbildet:
Systemet vil gjenoppta normal drift etter
ca. 6 til 8 minutter.
Varmstart (kun VRV) Under varmstart stanses
innendørsanleggets vifte, og ikonet
nedenfor vises på startskjermbildet:
INFORMASJON
Når systemet stanses mens innendørsanlegget kjører i oppvarmingsmodus, vil viften
fortsette å gå i ca. 1minutt for å fjerne gjenværende varme fra innendørsanlegget.
Tørking
INFORMASJON
▪ Jo lavere utendørstemperaturen er, desto lavere vil varmekapasiteten være. Hvis
systemets varmekapasitet er utilstrekkelig, anbefaler vi at du bruker et annet
varmeapparat i oppsettet (ved bruk av forbrenningsapparat må du jevnlig lufte ut
rommet. Varmeapparatet må heller ikke brukes på steder der det utsettes for
luftstrømmen fra innendørsanlegget).
▪ Innendørsanlegget er av typen med varmluftssirkulasjon. Derfor bruker
innendørsanlegget litt tid på å varme opp rommet etter driftsstart.
▪ Innendørsanleggets vifte går automatisk helt til systemets innendørstemperatur
stiger til et visst nivå.
▪ Når varmluften samler seg oppunder taket og det er kaldt langs gulvet, anbefales
det å bruke en sirkulasjonsvifte i oppsettet.
MERKNAD
For å unngå vannlekkasje eller feil på systemet må du IKKE slå av systemet rett etter
drift med innendørsanlegget. Før du slår av systemet, bør du vente til
dreneringspumpen har pumpet ut alt vannet fra innendørsanlegget (ca. 1minutt).
INFORMASJON
Vil du sikre problemfri oppstart bør du ikke slå av systemet rett etter at
innendørsanlegget har kjørt.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
19
5 | Drift
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
C2
+ C1
SP
+ C1
C2
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
DIFF
C2
+ C1
SP
+ C1
C2
SP
Automatisk
INFORMASJON
Systemet kan ikke kjøres i Automatisk driftsmodus med innendørsanleggets logikk for
innstillingsverdi. Velg derfor logikk for innstillingsverdi for fjernkontroll hvis du vil
tillate Automatisk driftsmodus. Du finner mer informasjon i appen Madoka Assistant
og under "Logikk for innstillingsverdi"[4104].
Logikken for Automatisk driftsmodus avhenger av innstilt logikk for innstillingsverdi
(innstilling i appen Madoka Assistant).
Enkel innstillingsverdi Dobbel innstillingsverdi
Innstillingsverdi for kjøling
Innstillingsverdi for oppvarming
DIFF Minimumsdifferanse for innstillingsverdi mellom
innstillingsverdi for oppvarming og for kjøling
+C1 Innstillingsverdi for omkobling (med vernetidsbryter)
C2 Innstillingsverdi for tvangsstyrt omkobling
0,5°C~2°C Lokalt stillbare temperaturintervaller mellom
innstillingsverdier
INFORMASJON
Standardverdien for det stillbare temperaturområdet (0,5°C~2°C) er 0,5°C.
Omkobling fra den ene driftsmodusen til den andre skjer i følgende tilfeller:
Tilfelle 1: Primær omkobling ( +C1)
Omkobling skjer i det øyeblikket romtemperaturen stiger over / synker under
innstillingsverdien for omkobling mellom kjøling/oppvarming (C1), og
vernetidsbryteren er utløpt.
Eksempel:
Referanseguide for montører og brukere
20
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Enkel innstillingsverdi Dobbel innstillingsverdi
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
5 | Drift
Systemet varmer opp rommet. Når
romtemperaturen etter en stund stiger
over C1 (23°C), skjer det en omkobling
fra oppvarming til kjøling, forutsatt at
vernetidsbryteren er utløpt. Hvis
vernetidsbryteren ikke er utløpt, skjer
omkoblingen bare fra det øyeblikket
tidsbryteren faktisk utløper. Som følge
av omkoblingen begynner
vernetidsbryteren å gå igjen for å tillate
eller forhindre neste omkobling.
Systemet kjøler ned rommet. Når
romtemperaturen etter en stund synker
under C1 (21°C), skjer det en omkobling
fra kjøling til oppvarming, forutsatt at
vernetidsbryteren er utløpt. Hvis
vernetidsbryteren ikke er utløpt, skjer
omkoblingen bare fra det øyeblikket
tidsbryteren faktisk utløper. Som følge
av omkoblingen begynner
vernetidsbryteren å gå igjen for å tillate
eller forhindre neste omkobling.
Systemet varmer opp rommet. Når
romtemperaturen etter en stund stiger
over C1 (25°C), skjer det en omkobling
fra oppvarming til kjøling, forutsatt at
vernetidsbryteren er utløpt. Hvis
vernetidsbryteren ikke er utløpt, skjer
omkoblingen bare fra det øyeblikket
tidsbryteren faktisk utløper. Som følge
av omkoblingen begynner
vernetidsbryteren å gå igjen for å tillate
eller forhindre neste omkobling.
Systemet kjøler ned rommet. Når
romtemperaturen etter en stund synker
under C1 (21°C), skjer det en omkobling
fra kjøling til oppvarming, forutsatt at
vernetidsbryteren er utløpt. Hvis
vernetidsbryteren ikke er utløpt, skjer
omkoblingen bare fra det øyeblikket
tidsbryteren faktisk utløper. Som følge
av omkoblingen begynner
vernetidsbryteren å gå igjen for å tillate
eller forhindre neste omkobling.
Tilfelle 2: Tvangsstyrt omkobling (C2)
Omkobling tvangsstyres i det øyeblikket romtemperaturen stiger over / synker
under innstillingsverdien for tvangsstyrt omkobling mellom kjøling/oppvarming
(C2) samtidig som vernetidsbryteren fortsatt går.
Eksempel:
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
21
5 | Drift
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Enkel innstillingsverdi Dobbel innstillingsverdi
Systemet varmer opp rommet. Når
romtemperaturen stiger over C2 (24°C)
samtidig som vernetidsbryteren fortsatt
går, tvangsstyres en omkobling fra
oppvarming til kjøling.
Systemet kjøler ned rommet. Når
romtemperaturen synker under C2
(20°C) samtidig som vernetidsbryteren
fortsatt går, tvangsstyres en omkobling
fra kjøling til oppvarming.
INFORMASJON
For å forhindre at omkobling av driftsmodus skjer for ofte, skjer omkoblinger
vanligvis kun etter at vernetidsbryteren er utløpt (dvs. tilfelle 1). Men for å forhindre
at det blir for varmt eller kaldt i rommet, tvangsstyres en omkobling når
romtemperaturen når C2 samtidig som vernetidsbryteren fortsatt går (dvs. tilfelle 2).
5.2.2 Slik stiller du inn driftsmodus
1 Naviger til driftsmodusmenyen.
Systemet varmer opp rommet. Når
romtemperaturen stiger over C2 (26°C)
samtidig som vernetidsbryteren fortsatt
går, tvangsstyres en omkobling fra
oppvarming til kjøling.
Systemet kjøler ned rommet. Når
romtemperaturen synker under C2
(20°C) samtidig som vernetidsbryteren
fortsatt går, tvangsstyres en omkobling
fra kjøling til oppvarming.
5.3 Innstillingsverdi
5.3.1 Om innstillingsverdien
Referanseguide for montører og brukere
22
2 Bruk og for å velge en driftsmodus.
3 Trykk på for å aktivere.
Resultat: Innendørsenheten skifter driftsmodus, og kontrollenheten går tilbake til
startskjermbildet.
Innstillingsverdi er måltemperaturen for Kjølings-, Oppvarmings- og Auto-modus.
Avhengig av konfigurasjon vises innstillingsverdien for temperatur på
startskjermbildet med en numerisk verdi eller med et symbol.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
INFORMASJON
28°C
+3°C
-3°C
25°C
22°C
Du kan se hvordan du stiller inn innstillingsverdien for startskjermbildet i appen
Madoka Assistant. Se også "Skjermbilde"[499].
Innstillingsverdi på startskjermbilde: Numerisk verdi
Hvis startskjermbildet viser innstillingsverdien for temperatur som en numerisk
verdi, regulerer du romtemperaturen ved å heve eller senke innstillingsverdien
med trinn på 1°C.
Standard innstillingsverdiområde er 16°C~32°C. Hvis det er angitt begrensninger
for dette området med funksjonen for innstillingsverdiområde (funksjon i appen
Madoka Assistant, se "Område for innstillingsverdi" [4 107]), er det bare mulig å
heve eller senke innstillingsverdien opp/ned til de angitte grenseverdiene for
maksimalt/minimalt innstillingsverdiområde.
Innstillingsverdi på startskjermbilde: Symbol
5 | Drift
Hvis startskjermbildet viser innstillingsverdien for temperatur som et symbol,
regulerer du romtemperaturen ved å heve eller senke innstillingsverdien i forhold
til "referanseinnstillingsverdien" (vises med merket midt på termometeret).
Du kan heve innstillingsverdien med opptil tre trinn på 1°C over og med opptil tre
trinn på 1°C under referanseinnstillingsverdien.
Eksempel: Hvis referanseinnstillingsverdien er 25°C, kan du heve
innstillingsverdien til 28°C og senke den til 22°C.
INFORMASJON
Du kan se hvordan du stiller inn referanseinnstillingsverdien i appen Madoka
Assistant. Se også "Skjermbilde"[499].
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Unntak fra denne logikken er mulig i tilfelle:
▪ Begrensninger for innstillingsverdiområde
▪ Sentral styring / styring etter tidsplan
Innstillingsverdiområde
Hvis det er angitt begrensninger for standard innstillingsverdiområde (16°C~32°C)
med funksjonen for innstillingsverdiområde (funksjon i appen Madoka Assistant, se
"Område for innstillingsverdi" [4 107]), er det bare mulig å heve eller senke
innstillingsverdien opp/ned til de angitte grenseverdiene for øvre/nedre
innstillingsverdiområde.
Referanseguide for montører og brukere
23
5 | Drift
28°C
+3°C
-2°C
25°C
23°C
28°C
+3°C
-3°C
25°C
22°C
28°C
+3°C
-3°C
25°C
22°C
27°C
+3°C
-3°C
24°C
21°C
21°C
Eksempel: Hvis referansetemperaturen er 25°C, kan du normalt senke
innstillingsverdien tre trinn til 22°C. Men hvis grenseverdien for et
innstillingsverdiområde er stilt til 23°C, kan du bare senke innstillingsverdien til
23°C.
Sentral styring / tidsplan
Hvis systemet styres av en sentralisert fjernkontroll eller en tidsplan, kan de vanlige
grenseverdiene for innstillingsverdiområde på +3°C/–3°C overstyres OG endres.
HVIS SÅ
Den sentraliserte fjernkontrollen eller
tidsplanen påtvinger en innstillingsverdi
som er innenfor det vanlige
innstillingsverdiområdet på +3°C/–3°C.
Den sentraliserte fjernkontrollen eller
tidsplanen påtvinger en innstillingsverdi
som overstiger det vanlige
innstillingsverdiområdet på +3°C/–3°C.
Det skjer ingenting uvanlig og systemet
følger den vanlige innstillingsverdien og
logikken for innstillingsverdiområde.
Den tvangsstyrte innstillingsverdien blir
den nye øvre/nedre grenseverdien for
området på +3°C/–3°C, og hele området
forskyves i forhold til denne nye
grenseverdien.
Eksempel: Referanseinnstillingsverdien
er stilt til 25°C, hvilket fører til
innstillingsverdiområdet nedenfor:
Hvis den sentraliserte fjernkontrollen
eller tidsplanen endrer
innstillingsverdien til 21°C, som er
under området, så blir "21°C" den nye
nedre grenseverdien og området
forskyves i forhold til denne nye
grenseverdien.
Referanseguide for montører og brukere
24
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
5.3.2 Stille inn innstillingsverdien
Forutsetning: Aktiv driftsmodus er enten "Oppvarming", "Kjøling" eller "Auto".
1 Bruk eller i startskjermbildet for å justere innstillingsverdien.
Resultat: Innendørsenhetens innstilte temperatur endres.
5.4 Dato og klokkeslett
Still datoen og klokken for innendørsanleggene som er koblet til fjernkontrollen.
5.4.1 Om dato og klokkeslett
Avhengig av sommertidsinnstillingene har dato- og klokkeslettmenyen følgende
indikatorer for sommertid:
5 | Drift
Du finner mer informasjon under "Feltinnstillinger for innendørsanlegg" [4 72]
(innstillingene for fjernkontroll) og "Dato og klokkeslett"[4100] (app-innstillinger).
5.4.2 Stille inn dato og klokkeslett
1 Gå til dato- og klokkeslettmenyen.
2 Trykk på for å aktivere .
Resultat: Feltene blir redigerbare.
Sommertid
Vintertid
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
3 Angi dato og klokkeslett. Bruk og . Bekreft med . Gå gjennom menyen
helt til alle feltene er riktig innstilt.
Resultat: Du har stilt inn dato og klokkeslett.
Referanseguide for montører og brukere
25
5 | Drift
INFORMASJON
Når du bekrefter verdien i et felt, flyttes du automatisk til neste felt. Når du er ferdig
med å foreta innstillinger og vil gå ut av menyen, flytter du til og bekrefter verdien i
det siste feltet.
5.5 Luftstrøm
5.5.1 Luftstrømretning
Luftstrømretningen er retningen innendørsenheten blåser luften i.
Om luftstrømretning
Du kan stille inn følgende luftstrømretninger:
Retning Skjerm
Fast posisjon. Innendørsanlegget blåser
ut luften i 1 av 5 faste posisjoner.
Svinger. Innendørsanlegget veksler
mellom de 5 posisjonene.
Auto. Innendørsanlegget tilpasser
luftstrømretningen etter bevegelser som
registreres av en bevegelsessensor.
INFORMASJON
▪ Avhengig av typen innendørsanlegg og/eller systemets oppsett og organisering
kan det hende at automatisk luftstrømretning ikke er tilgjengelig.
▪ For enkelte typer innendørsanlegg kan du ikke stille inn luftstrømretningen.
Automatisk luftstrømregulering
Under følgende driftsforhold reguleres luftstrømretningen til innendørsanleggene
automatisk:
▪ Når romtemperaturen er høyere enn fjernkontrollens innstillingsverdi for
oppvarmingsdrift (inkludert automatisk drift).
▪ Når innendørsanleggene kjører i oppvarmingsdrift og avisingsfunksjonen er
aktivert.
Slik stiller du luftstrømretningen
Referanseguide for montører og brukere
26
▪ Når innendørsanleggene kjører i kontinuerlig drift og luftstrømretningen er
horisontal.
1 Gå til menyen for luftstrømretning.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
5.5.2 Viftehastighet
Om viftehastighet
5 | Drift
2 Bruk eller for å justere luftstrømretning.
3 Trykk på for å bekrefte.
Resultat: Innendørsenheten skifter luftstrømretning, og kontrollenheten går
tilbake til startskjermbildet.
Viftehastigheten er styrken på luftstrømmen som kommer ut av
innendørsenheten.
Avhengig av innendørsanlegget kan du velge mellom:
Viftehastighet Skjerm
2 viftehastigheter
3 viftehastigheter
5 viftehastigheter
Noen innendørsanlegg støtter i tillegg automatisk viftehastighet. I så fall vil
innendørsanlegget justere viftehastigheten automatisk i henhold til
innstillingsverdien og innendørstemperaturen.
Viftehastighet Skjerm
Automatisk
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
27
5 | Drift
INFORMASJON
▪ Av mekaniske hensyn kan det hende at innendørsanlegget selv bytter til
automatisk viftehastighet.
▪ Det er ikke nødvendigvis noe galt med systemet hvis viften stanser. Viften kan når
som helst stanse.
▪ Det kan ta en stund før endringer i viftehastighetsinnstillingene faktisk utføres.
Stille viftehastigheten
1 Gå til menyen for viftehastighet.
2 Bruk og for å justere viftehastigheten.
3 Trykk på for å bekrefte.
Resultat: Innendørsenheten skifter viftehastighet, og kontrollenheten går tilbake til
startskjermbildet.
5.6 Ventilasjon
5.6.1 Ventilasjonsmodus
Varmegjenvinningsventilasjonsenheten kan kjøres i ulike driftsmodi.
INFORMASJON
Ventilasjonsinnstillinger kan KUN foretas på enheter med
varmegjenvinningsventilasjon.
Ikon Ventilasjonsmodus
Ventilasjon med energigjenvinning. Uteluften føres inn i rommet
etter å ha gått gjennom en varmeveksler.
Forbikobling. Uteluften føres inn i rommet uten å gå gjennom en
varmeveksler.
Auto. Varmegjenvinningsventilasjonsenheten veksler automatisk
mellom "Forbikobling" og "Ventilasjon med
energigjenvinning" (basert på interne beregninger) for å lufte
rommet mest mulig effektivt.
Referanseguide for montører og brukere
28
INFORMASJON
Flere eller færre driftsmodi vil være tilgjengelig, avhengig av
varmegjenvinningsventilasjonsenheten.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
INFORMASJON
Ventilasjonsmodus kan endres uavhengig av masteranlegg for kjøling/oppvarming. Se
"Masteranlegg for kjøling/oppvarming"[483] hvis du vil ha mer informasjon.
MERKNAD
Før oppstart av systemet MÅ anlegget være innkoblet i minst 6timer for å unngå at
kompressoren overbelastes under oppstart.
INFORMASJON
Vil du sikre problemfri oppstart bør du ikke slå av systemet rett etter at
innendørsanlegget har kjørt.
Slik stiller du inn ventilasjonsmodus
1 Naviger til ventilasjonsmodusmenyen.
5 | Drift
Resultat: Varmegjenvinningsventilasjonsenheten skifter driftsmodus, og
kontrollenheten går tilbake til startskjermbildet.
5.6.2 Ventilasjonsgrad
Ventilasjonsgraden er viftehastigheten under ventilasjonen.
Slik stiller du inn ventilasjonsgraden
2 Bruk og for å velge en ventilasjonsmodus.
3 Trykk på for å aktivere.
1 Naviger til ventilasjonsgradmenyen.
2 Bruk og for å justere ventilasjonsgraden.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
3 Trykk på for å bekrefte.
Resultat: Varmegjenvinningsventilasjonsenheten skifter ventilasjonsgrad, og
kontrollenheten går tilbake til startskjermbildet.
Referanseguide for montører og brukere
29
5 | Drift
5.7 Avansert bruk
Kontrollenheten kan bare brukes til grunnleggende betjening. For avansert bruk
viser vi til Madoka Assistant-appen.
INFORMASJON
Før du kan betjene fjernkontrollen med appen, må du koble fjernkontrollen til en
mobil enhet der appen er installert. Du finner instruksjoner under
"15.2Paring"[490].
Referanseguide for montører og brukere
30
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
6 Vedlikehold og service
6.1 Oversikt: Vedlikehold og service
Ta kontakt med forhandleren når en del av systemet trenger service eller
vedlikehold. Når det er tid for vedlikehold, viser fjernkontrollen på
startskjermbildet og/eller det vises en advarsel straks du trykker på for å åpne
hovedmenyen fra startskjermbildet.
Følgende skjermbilder med advarsel er knyttet til vedlikehold av
innendørsanlegget:
Rengjør innendørsanleggets filter Bytt innendørsanleggets filter
Tøm innendørsanleggets støvboks —
6 | Vedlikehold og service
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
31
7 | Feilsøking
CH-02
1234
7 Feilsøking
7.1 Oversikt: Feilsøking
I dette kapitlet
7.1 Oversikt: Feilsøking................................................................................................................................................................. 32
7.2 Påvisning av kjølemedielekkasje............................................................................................................................................. 32
7.2.1 Om påvisning av kjølemedielekkasje ..................................................................................................................... 32
7.2.2 Stoppe alarm for lekkasjepåvisning ....................................................................................................................... 33
Ta kontakt med forhandleren når det er feil på systemet. Når det er systemfeil, vil
fjernkontrollen vise på startskjermbildet og/eller du vil se et feilskjermbilde
straks du trykker på for å åpne hovedmenyen fra startskjermbildet.
Feilskjermbilde (eksempel)
INFORMASJON
Hvis fjernkontrollen er innstilt til å brukes i "Kontrollør"-modus, så legger
fjernkontrollen til "adresse til overvåket rom" for innendørsanlegget med feil på
feilskjermbildet. I "Kontrollør"-modus er det nødvendig å angi en unik "adresse til
overvåket rom" for hvert enkelt innendørsanlegg. "Adresse til overvåket rom" kan
angis i appen Madoka Assistant. Merk at ved flere lekkasjer vises bare adressen til
det første anlegget som oppgir feil.
Du finner mer informasjon om hvilke moduser fjernkontrollen kan stilles til for å
fungere, under "4.1Om fjernkontrollen"[411].
7.2 Påvisning av kjølemedielekkasje
Det utløses en alarm når systemet påviser en kjølemedielekkasje. Stopp alarmen,
og kontakt forhandleren.
INFORMASJON
Du finner mer informasjon om hva du må gjøre i appen i tilfelle kjølemedielekkasje
under "15Om appen"[489].
7.2.1 Om påvisning av kjølemedielekkasje
Referanseguide for montører og brukere
32
Hvilken informasjon fjernkontrollen viser ved kjølemedielekkasje avhenger av
hvilken modus fjernkontrollen er innstilt den skal brukes i.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Modusene Normal og Kun alarm
A0-11
Unit 00
A0-11A0-11
A0-11
1234
A0-11
Unit 00
A0-11
Unit 00
Masterfjernkontroll Slavefjernkontroll
7 | Feilsøking
Fjernkontrollen viser anleggsnummeret
til innendørsanlegget som lekker
Kontrollør-modus
Masterfjernkontroll Slavefjernkontroll
— Fjernkontrollen viser adressen til
INFORMASJON
Du finner mer informasjon om modusene under "4.1Om fjernkontrollen"[411].
Fjernkontrollen viser ikke
anleggsnummeret til innendørsanlegget
som lekker
overvåket rom til innendørsanlegget
som lekker
7.2.2 Stoppe alarm for lekkasjepåvisning
1 Trykk på i 3sekunder for å stanse alarmen.
Resultat: Alarmen stanser.
2 Kontakt forhandleren.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
33
For montøren
For montøren
Referanseguide for montører og brukere
34
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
8 Om esken
a b
1× 2×
8.1 Slik pakker du ut kontrollenheten
1 Åpne esken.
2 Ta ut tilbehøret.
a Installerings- og driftshåndbok
b Treskruer + plugger (Ø4,0×30)
8 | Om esken
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
35
9 | Forberedelse
10 mm
L
9 Forberedelse
9.1 Krav til ledningsopplegg
9.1.1 Klargjøre ledningen til installering
Alt ledningsopplegg må samsvare med følgende krav:
Ledningsspesifikasjon Verdi
Type Mantlet, vinylisolert ledning eller kabel
(2 ledninger)
Tverrsnitt 0,75~1,25 mm
2
Maksimal lengde 500 m
1 Trekk av skjermingen på den delen som skal gjennom innsiden av huset på
baksiden (L) slik figuren og tabellen viser.
2 La det være 10mm avstand mellom de 2 ledningene.
Ledningsuttak L
Øverst ±150mm
Venstre ±120mm
Nederst ±100mm
Bak Ingen krav
Referanseguide for montører og brukere
36
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
10 Installering
a
b
c
I dette kapitlet
10.1 Oversikt: Installering............................................................................................................................................................... 37
10.2 Montere kontrollenheten....................................................................................................................................................... 37
10.2.1 Om montering av fjernkontrollen.......................................................................................................................... 37
10.2.2 Feste kontrollenheten............................................................................................................................................ 38
10.3 Koble til det elektriske ledningsopplegget............................................................................................................................. 38
10.3.1 Forholdsregler ved tilkobling av elektriske ledninger ........................................................................................... 38
10.3.2 Koble til de elektriske ledningene.......................................................................................................................... 39
10.4 Lukke kontrollenheten............................................................................................................................................................ 40
10.4.1 Forholdsregler ved lukking av fjernkontrollen....................................................................................................... 40
10.4.2 Slik lukker du kontrollenheten ............................................................................................................................... 40
10.5 Åpne fjernkontrollen .............................................................................................................................................................. 41
10.5.1 Forholdsregler ved åpning av fjernkontrollen ....................................................................................................... 41
10.5.2 Åpne fjernkontrollen .............................................................................................................................................. 41
10.1 Oversikt: Installering
Installeringen av fjernkontrollen består vanligvis av følgende trinn:
1 Fastsette hvordan du vil trekke ledningen og fjerne av en tilsvarende bit av det
bakre dekselet.
2 Feste det bakre dekselet til veggen.
3 Tilkoble ledningen.
4 Lukke fjernkontrollen.
10 | Installering
10.2 Montere kontrollenheten
10.2.1 Om montering av fjernkontrollen
Før du kan montere fjernkontrollen må du bestemme hvordan ledningen skal
trekkes og deretter fjerne en tilsvarende bit av fjernkontrollens bakre deksel.
Ledningen kan trekkes fra toppen, baksiden, venstre eller bunnen. Fjern en bit av
det bakre dekselet slik figuren viser:
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
a Tilkoblet fra toppen
b Tilkoblet fra venstre
c Tilkoblet fra bunnen
Hvis du fører ledningen fra baksiden, er det ikke nødvendig å fjerne noe som helst.
Referanseguide for montører og brukere
37
10 | Installering
10.2.2 Feste kontrollenheten
INFORMASJON
Når du trekker ledningen fra toppen eller baksiden, fører du ledningen gjennom det
perforerte hullet før du fester det bakre dekselet til veggen.
1 Ta skruene og pluggene ut av tilbehørsposen.
2 Fest bakre del av huset til et flatt underlag.
INFORMASJON
Hvis nødvendig (f.eks. ved montering mot en innfelt montert boks med elektrisk
installering) monterer du det bakre dekselet ved hjelp av de perforerte hullene.
10.3 Koble til det elektriske ledningsopplegget
10.3.1 Forholdsregler ved tilkobling av elektriske ledninger
Referanseguide for montører og brukere
38
MERKNAD
Når du monterer det bakre dekselet mot en innfelt montert boks med elektrisk
installering i en vegg, må du kontrollere at veggen er helt flat.
MERKNAD
Pass på at du ikke deformerer bakre del ved å trekke til festeskruene for hardt.
INFORMASJON
Les også om forholdsregler og krav i kapitlene nedenfor:
▪ Generelle sikkerhetshensyn
▪ Forberedelse
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
10 | Installering
P1P2
P1P2
ADVARSEL
Alt lokalt ledningsopplegg og alle utvendige komponenter MÅ installeres av
autorisert elektriker, og Måfå være i samsvar med gjeldende lovgivning.
LIVSFARE
Når du kobler fjernkontrollen til innendørsanlegget, er det viktig at
innendørsanleggets bryterboks og overføringsledning ikke er tilkoblet.
MERKNAD
Ledningsopplegget for tilkobling er IKKE inkludert.
MERKNAD
Når du tilkobler ledningene, må de legges unna strømforsyningsledningen for å
unngå elektrisk støy (ekstern støy).
INFORMASJON
P1 og P2 har ingen polaritet.
10.3.2 Koble til de elektriske ledningene
Koble fjernkontrollens poler P1/P2 til innendørsanleggets poler P1/P2.
Fra toppen
Fra baksiden
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
39
10 | Installering
P1P2
P1P2
Fra venstre side
Fra bunnen
10.4 Lukke kontrollenheten
10.4.1 Forholdsregler ved lukking av fjernkontrollen
LIVSFARE
Berør aldri de innvendige komponentene i kontrollen.
LIVSFARE
Vær forsiktig så ledningene ikke kommer i klem når du lukker kontrollenheten.
MERKNAD
Påse at frontdelen av kontrollenheten er klikket ordentlig fast i den bakre delen for å
unngå skader.
10.4.2 Slik lukker du kontrollenheten
1 Klikk frontdelen av kontrollenheten inn i bakre del.
Referanseguide for montører og brukere
40
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
1
2
2 Fjern beskyttelsen når installeringsstedet er støvfritt.
10.5 Åpne fjernkontrollen
10.5.1 Forholdsregler ved åpning av fjernkontrollen
10 | Installering
10.5.2 Åpne fjernkontrollen
1 Før inn en flatbladet skrutrekker i en av lukkemekanismene nederst, og vri den
sakte rundt.
MERKNAD
Fjernkontrollens kretskort er installert i det fremre dekselet. Pass på så du ikke
skader kretskortet når du åpner fjernkontrollen.
MERKNAD
Pass på at kretskortet ikke utsettes for støv eller fuktighet når fremre og bakre deksel
er tatt fra hverandre.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
41
11 | Starte opp systemet
a
b
c d
11 Starte opp systemet
11.1 Tilordning av fjernkontroll
Fjernkontrollen får strøm fra innendørsanlegget. Det starter straks det er tilkoblet.
Kontroller at innendørsanlegget er slått på slik at fjernkontrollen kan brukes.
Fjernkontrollen starter automatisk straks den har strømtilførsel. Hvis den er den
første og eneste fjernkontrollen som kobles til innendørsanlegget, blir den
automatisk spesifisert som en "Normal" master-fjernkontroll.
Etter oppstart tilordner du fjernkontrollen til å brukes i modusen "Normal", "Kun
alarm" eller "Kontrollør", og du må også tilordne den som enten master- eller
slave-fjernkontroll. Hvis en fjernkontroll er stilt til å brukes i "Kontrollør"-modus,
kan den bare være en slave-fjernkontroll.
a Utendørsanlegg
b Innendørsanlegg
c Masterfjernkontroll
d Slavefjernkontroll
På informasjonsskjermbildet angis master/slave-status med følgende ikoner:
Ikon Beskrivelse
Master
Slave
Se "Informasjonsskjermbilde"[451] hvis du vil ha mer informasjon.
INFORMASJON
Du kan bare bruke en master- og en slavefjernkontroll av samme type.
INFORMASJON
Hvis adapteren for digital inngang BRP7A5* er en del av systemet, er det ikke mulig å
koble til og spesifisere en ekstra fjernkontroll. Hvis du kobler til en ekstra
fjernkontroll når systemet allerede inneholder adapteren, vil det føre til feil på
adapteren.
Referanseguide for montører og brukere
42
INFORMASJON
Hvis en slave-fjernkontroll ikke viser startskjermbildet innen to minutter etter at den
er spesifisert, må du slå av strømmen og kontrollere ledningsopplegget.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
INFORMASJON
Systemet må startes på nytt når en fjernkontroll er spesifisert på nytt.
INFORMASJON
Slavefjernkontroller støtter ikke alle funksjoner. Hvis det er en funksjon du ikke finner
på en slavefjernkontroll, kan du se etter den på masterfjernkontrollen.
INFORMASJON
For at master- og slave-fjernkontrollere skal fungere sammen, må de ha samme verdi
for innstillingen "Innstillingsverdi på startskjermbilde" (innstilling i appen Madoka
Assistant), dvs. alle må stilles til "Numerisk" eller alle må stilles til "Symbol".
11.1.1 Spesifisere en kontrollenhet som slave
Forutsetning: En hovedkontrollenhet er allerede koblet til innendørsenheten.
1 Koble til en ytterligere kontrollenhet.
Resultat: Den starter automatisk.
2 Vent til det vises en U5- eller U8-feil på skjermen.
11 | Starte opp systemet
3 Når U5- eller U8-feilen vises, trykker du på og holder den inne inntil "2"
vises på skjermen.
Resultat: Nå er kontrollenheten spesifisert som slave.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
43
12 | Fjernkontroll: Oversikt
12 Fjernkontroll: Oversikt
I dette kapitlet
12.1 Om fjernkontrollen................................................................................................................................................................. 44
12.2 Knapper................................................................................................................................................................................... 45
12.3 Statusikoner............................................................................................................................................................................ 46
12.4 Statusindikator........................................................................................................................................................................ 47
12.1 Om fjernkontrollen
Avhengig av konfigurering kan fjernkontrollen betjenes i én av tre modus. Hver
modus inneholder ulike funksjoner for fjernkontrollen.
12.1.1 Konfigurere fjernkontrollen ................................................................................................................................... 45
12.4.1 Atferd...................................................................................................................................................................... 47
Modus Funksjoner
Normal Fjernkontrollen er nå fullstendig
funksjonell.
Alle funksjoner beskrevet under
"13Drift"[449], er tilgjengelige.
Fjernkontrollen kan være en master-
eller en slave-fjernkontroll.
Kun alarm Fjernkontrollen fungerer bare som
alarm for lekkasjepåvisning for et enkelt
innendørsanlegg.
Ingen funksjoner beskrevet under
"13Drift"[449], er tilgjengelige.
Du finner informasjon om alarm for
lekkasjepåvisning i "7.2Påvisning av
kjølemedielekkasje"[432].
Fjernkontrollen kan være en master-
eller en slave-fjernkontroll.
Kontrollør Fjernkontrollen fungerer bare som
alarm for lekkasjepåvisning for hele
systemet, dvs. flere innendørsanlegg og
deres tilhørende fjernkontroller. Denne
modusen er beregnet for en
fjernkontroll som skal brukes på et
overvåket sted, f.eks. i resepsjonen på
et hotell.
Ingen funksjoner beskrevet under
"13Drift"[449], er tilgjengelige.
Referanseguide for montører og brukere
44
Du finner informasjon om alarm for
lekkasjepåvisning i "7.2Påvisning av
kjølemedielekkasje"[432].
Fjernkontrollen kan bare være en slave-
fjernkontroll.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Du finner mer informasjon om hvordan du stiller inn fjernkontrollen for bruk i en
+
-
c b d
a
bestemt modus, under "Konfigurere fjernkontrollen"[4 45]. I "Kontrollør"-modus
er det viktig å angi adressen til overvåket rom for å vite hvilket innendørsanlegg
som utløste alarmen for kjølemedielekkasje. Se "Adresse til overvåket rom"[4118]
for mer informasjon.
12.1.1 Konfigurere fjernkontrollen
Du kan konfigurere fjernkontrollen til å brukes i én av tre modus. Du finner mer
informasjon om modusene under "12.1Om fjernkontrollen"[444].
12 | Fjernkontroll: Oversikt
Modus Konfigurasjon
Endre feltinnstilling for fjernkontroll:
12.2 Knapper
Normal (standard)
Modus: R2
SW: 5
Verdi: 0
Endre feltinnstilling for fjernkontroll:
Kun alarm
Modus: R2
SW: 5
Verdi: 1
Endre feltinnstilling for fjernkontroll:
Kontrollør
Modus: R2
SW: 5
Verdi: 2
Du finner mer informasjon om hvordan du endrer feltinnstillinger for
fjernkontrollen under "Feltinnstillinger"[468].
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
a
PÅ/AV
▪ Trykk på denne for å slå systemet PÅ når det er AV.
▪ Trykk på denne for å slå systemet AV når det er PÅ.
b
ÅPNE/AKTIVERE/STILLE
▪ Gå inn i hovedmenyen fra startskjermbildet.
▪ Fra hovedmenyen går du inn i en av undermenyene.
▪ Fra respektive undermeny aktiverer du en drifts/ventilasjonsmodus.
▪ Bekreft en innstilling i en av undermenyene.
c
SYKLUS/JUSTER
Referanseguide for montører og brukere
45
12 | Fjernkontroll: Oversikt
12.3 Statusikoner
▪ Syklus venstre.
▪ Juster en innstilling (standard: redusere).
d
SYKLUS/JUSTER
▪ Syklus høyre.
▪ Juster en innstilling (standard: øke).
Ikon Beskrivelse
Systemdrift er PÅ. Angir at systemet er i drift.
Systemdrift er AV. Angir at systemet IKKE er i drift.
Bluetooth.
(1)
Angir at fjernkontrollen kommuniserer med en
mobilenhet, til bruk sammen med appen Madoka Assistant.
Lås. Angir at en funksjon eller driftsmodus er låst og derfor ikke
kan brukes eller velges.
Sentralisert styring. Angir at systemet styres av sentralt
styringsutstyr (tilleggsutstyr), og at det er begrenset mulighet for
å styre systemet med fjernkontrollen.
Veksling under sentralisert styring. Angir at veksling mellom
kjøling og oppvarming styres sentralisert av et annet
innendørsanlegg, eller av en ekstra kjøle/varmevelger tilkoblet
utendørsanlegget.
Avising/varmstart. Angir at modusen for avising/varmstart er
aktivert.
Tidsplan/tidsbryter. Angir at systemet kjører etter en tidsplan,
eller at tidsbryter AV er aktivert.
Klokkeslett er ikke angitt. Angir at fjernkontrollens klokkeslett
ikke er stilt.
Drift med filterrengjøring. Angir at drift med filterrengjøring er
aktivert.
(1)
Bluetooth®-merket og -logoene er registrerte varemerker som tilhører Bluetooth SIG, Inc., og Daikin Europe N.V. bruker
disse på lisens. Andre varemerker og handelsnavn tilhører deres respektive eiere.
Referanseguide for montører og brukere
46
Hurtigstart. Angir at Hurtigstart-modus er aktivert (kun Sky Air).
Prøvekjøring. Angir at modus for prøvekjøring er aktivert (kun
Sky Air).
Inspeksjon. Angir at innendørs- eller utendørsanlegget
inspiseres.
Periodisk inspeksjon. Angir at innendørs- eller utendørsanlegget
inspiseres.
Reserve. Angir at et innendørsanlegg i systemet er innstilt som
reserveanlegg.
Individuell luftstrømretning. Angir at innstillingen for individuell
luftstrømretning er aktivert.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
12 | Fjernkontroll: Oversikt
+
-
a
Ikon Beskrivelse
Informasjon. Angir at systemet har en melding å vise. Gå til
informasjonsskjermbildet for å se meldingen.
Advarsel. Angir at det oppstod en feil, eller at en del på
innendørsanlegget trenger vedlikehold.
Grenseverdi for strømforbruk. Angir at systemets strømforbruk
er begrenset og at det kjører med begrenset kapasitet.
Avsluttet grenseverdi for strømforbruk. Angir at systemets
strømforbruk ikke lenger er begrenset og at det ikke lenger
kjører med begrenset kapasitet.
Rotasjon. Angir at Rotasjonsmodus er aktiv.
Tilbakestilling. Angir at innendørsanlegget kjører under
Tilbakestilling-forhold.
Ventilasjon. Angir at en varmegjenvinningsventilasjonsenhet er
tilkoblet.
INFORMASJON
▪ For informasjon om driftsmodus- og ventilasjonsmodusikoner, se henholdsvis
"13.2Driftsmodus"[452] og "Ventilasjonsmodus"[463].
▪ De fleste ikonene er knyttet til det som stilles inn i Madoka Assistant-appen. Se i
appen hvis du vil ha mer informasjon.
12.4 Statusindikator
12.4.1 Atferd
Atferden til statusindikatoren avhenger av feltinnstillingen for fjernkontrollen
R1-11 (modus for statusindikator). Avhengig av verdien som er angitt for denne
innstillingen, har statusindikatoren følgende atferd:
a Statusindikator
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
47
12 | Fjernkontroll: Oversikt
Driftsstatus Atferd for statusindikator
0 (normal) 1 (hotellinnstilling1)2 (hotellinnstilling
2)
Drift PÅ PÅ PÅ PÅ (når
bakgrunnslyset
endres til svak
tilstand, slås
statusindikatoren
AV)
Drift AV AV AV AV
Feil Blinker (ingen endring) (ingen endring)
Advarsel PÅ PÅ PÅ (når
bakgrunnslyset
endres til svak
tilstand, slås
statusindikatoren
AV)
Innstilling for
statusindikatorens
intensitet
Paring med
innendørsanlegg
INFORMASJON
Med feltinnstilling R1-11 på fjernkontrollen kan statusindikatoren endres til en
modus som er egnet på hoteller.
INFORMASJON
Standard modus for fjernkontrollens statusindikator er "Hotel 2".
PÅ PÅ PÅ
Blinker Blinker Blinker
Referanseguide for montører og brukere
48
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
13 Drift
I dette kapitlet
13 | Drift
13.1 Grunnleggende bruk............................................................................................................................................................... 49
13.1.1 Skjermbildets bakgrunnslys ................................................................................................................................... 49
13.1.2 Hjem-skjermen ....................................................................................................................................................... 50
13.1.3 Informasjonsskjermbilde........................................................................................................................................ 51
13.1.4 Hovedmeny ............................................................................................................................................................ 51
13.2 Driftsmodus ............................................................................................................................................................................ 52
13.2.1 Om driftsmodiene .................................................................................................................................................. 53
13.2.2 Slik stiller du inn driftsmodus................................................................................................................................. 57
13.3 Innstillingsverdi....................................................................................................................................................................... 57
13.3.1 Om innstillingsverdien............................................................................................................................................ 57
13.3.2 Stille inn innstillingsverdien ................................................................................................................................... 60
13.4 Dato og klokkeslett................................................................................................................................................................. 60
13.4.1 Om dato og klokkeslett .......................................................................................................................................... 60
13.4.2 Stille inn dato og klokkeslett .................................................................................................................................. 60
13.5 Luftstrøm ................................................................................................................................................................................ 61
13.5.1 Luftstrømretning .................................................................................................................................................... 61
13.5.2 Viftehastighet ......................................................................................................................................................... 62
13.6 Ventilasjon .............................................................................................................................................................................. 63
13.6.1 Ventilasjonsmodus ................................................................................................................................................. 63
13.6.2 Ventilasjonsgrad..................................................................................................................................................... 64
13.7 Avansert bruk.......................................................................................................................................................................... 65
13.1 Grunnleggende bruk
13.1.1 Skjermbildets bakgrunnslys
Skjermbildets bakgrunnslys må være PÅ for at fjernkontrollen skal kunne brukes.
Ellers registrerer ikke fjernkontrollen knapper som trykkes.
Etter en periode med inaktivitet slås bakgrunnslyset enten AV eller det endres til
en svakt PÅ, avhengig av driftsforholdene:
▪ Drift AV: bakgrunnslys AV
▪ Drift PÅ: bakgrunnslys svakt PÅ
INFORMASJON
▪ Veksling av bakgrunnslys etter inaktivitet stilles med feltinnstilling R1-8 via
fjernkontrollen (drift uten tidsbryter). Se "Feltinnstillinger for
fjernkontroll"[473] hvis du vil ha mer informasjon.
▪ Svakt bakgrunnslys stilles med feltinnstilling R1-10 via fjernkontrollen (svakt
bakgrunnslys). Se "Feltinnstillinger for fjernkontroll" [4 73] hvis du vil ha mer
informasjon.
▪ Du kan se hvordan du stiller inn skjermbildets lysstyrke og kontrast når
bakgrunnslys er PÅ, under "Skjerminnstillinger"[467].
Slå PÅ bakgrunnslyset
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
1 Trykk kort på .
Referanseguide for montører og brukere
49
13 | Drift
+
-
19
13.1.2 Hjem-skjermen
Modus for startskjermbilde
Avhengig av konfigurering har fjernkontrollen et standard eller detaljert
startskjermbilde. Mens standard startskjermbilde kun viser begrenset informasjon,
viser det detaljerte startskjermbildet all slags informasjon via statusikoner. Etter en
periode uten aktivitet vil fjernkontrollen alltid gå tilbake til startskjermbildet.
Standard Detaljert
Drift på startskjermbildet
Under visse betingelser lar fjernkontrollen deg utføre handlinger fra
startskjermbildet.
Betingelser Handling
Systemet kjører med kjøling,
Endre innstillingsverdi
oppvarming eller automatisk drift.
Systemet består av KUN enheter med
Endre ventilasjonsgrad
varmegjenvinningsventilasjon.
INFORMASJON
▪ Avhengig av konfigurasjon vises innstillingsverdien på startskjermbildet med en
numerisk verdi eller med et symbol. Se "Om innstillingsverdien"[457] hvis du vil
ha mer informasjon.
▪ Når startskjermbildet viser innstillingsverdien som symbol, så viser det bare
statusikonene for standard modus for startskjermbilde, selv om fjernkontrollen er
i detaljert modus for startskjermbilde.
Referanseguide for montører og brukere
50
INFORMASJON
Fjernstyringen er utstyrt med en strømsparingsfunksjon som slukker skjermen etter
en periode uten aktivitet. Trykk på en av knappene for å få skjermen til å lyse igjen.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
13.1.3 Informasjonsskjermbilde
a
a
Fjernkontrollen samler driftsinformasjon på et informasjonsskjermbilde.
Når det er informasjon å vise, vises øverst til venstre på startskjermbildet.
Du finner følgende på informasjonsskjermbildet:
13 | Drift
a
Statusikoner
Du finner betydningen av statusikonene under "12.3Statusikoner"[446].
INFORMASJON
▪ Hvilke ikoner som vises på informasjonsskjermbildet avhenger av driftsstatus.
Kontrollenheten kan vise flere eller færre ikoner enn dem som vises her.
▪ Informasjonsskjermbildet viser alltid gjeldende programvareversjon, uavhengig av
driftsstatus.
Åpne informasjonsskjermbildet
Forutsetning: Fjernkontrollen viser startskjermbildet.
1 Trykk på og hold inne til informasjonsskjermbildet vises.
Programvareversjon
a Programvareversjon
13.1.4 Hovedmeny
Trykk på i startskjermbildet for å gå inn i hovedmenyen. Bruk og til å se
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
gjennom menyene. Trykk på igjen for å åpne én av menyene.
Referanseguide for montører og brukere
51
13 | Drift
Meny Beskrivelse
Driftsmodus. Angi driftsmodus.
Dato og klokkeslett. Foreta innstillinger for dato og klokkeslett.
Luftstrømretning. Still inn innendørsanleggets luftstrømretning.
Viftehastighet. Still inn innendørsanleggets viftehastighet.
Ventilasjonsmodus. Angi driftsmodus for ventilasjon.
Ventilasjonsgrad. Still inn viftehastigheten under ventilasjon.
Bluetooth. Aktiver Bluetooth for å styre systemet via appen
Madoka Assistant og/eller foreta programvareoppdatering for
fjernkontrollen.
13.2 Driftsmodus
INFORMASJON
▪ Flere eller færre menyer vil være tilgjengelig, avhengig av typen innendørsenhet
du bruker.
▪ I hovedmenyen viser ikonet for hver meny gjeldende aktiv innstilling eller modus.
Når du bruker kontrollenheten, kan menyen du navigerer deg gjennom se
annerledes ut enn det som vises i denne håndboken.
▪ Kontrollenheten kan bare brukes til grunnleggende betjening av systemet. For
avansert bruk (setback, programtidsbryter osv.) viser vi til appen Madoka
Assistant.
INFORMASJON
Det kan hende at menyer er låst. I så fall vises de som krysset ut og med et lås-ikon
på hovedmenyen. Låsing av funksjoner gjøres via appen Madoka Assistant. Du finner
mer informasjon i appen Madoka Assistant og under "Funksjonslås"[4109].
Referanseguide for montører og brukere
52
Innendørsanlegget kan kjøre i ulike driftsmodi.
Ikon Driftsmodus
Kjøling. I denne modusen aktiveres kjøling henhold til
innstillingsverdien eller drift med tilbakestilling.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Ikon Driftsmodus
Oppvarming. I denne modusen aktiveres oppvarming i henhold
til innstillingsverdien eller drift med tilbakestilling.
Kun vifte. I denne modusen sirkulerer luft uten oppvarming eller
kjøling.
Tørt. I denne modusen vil luftmodusen senkes med en minimal
reduksjon av temperaturen.
Temperatur og viftehastighet styres automatisk, og kan ikke
styres med fjernkontrollen.
Tørr drift vil ikke fungere hvis romtemperaturen er for lav.
Ventilasjon. I denne modusen blir lokalet ventilert, men ikke
avkjølt eller oppvarmet.
Luftrensing. I denne modusen arbeider luftrensingsenheten
(tilleggsutstyr).
Ventilasjon + Luftrensing. Kombinasjon av ventilasjon og
luftrensing.
Auto. I Automatisk modus veksler innendørsanlegget automatisk
mellom varme- og kjølemodus, avhengig av hva som er innstilt.
13 | Drift
13.2.1 Om driftsmodiene
INFORMASJON
Flere eller færre driftsmodi vil være tilgjengelig, avhengig av typen innendørsenhet
du har.
INFORMASJON
Hvis innendørsanlegget er en modell med kun kjøling, kan det bare stilles til å kjøre i
kjøling, kun vifte eller tørking.
INFORMASJON
Når driftsmodi ikke er tilgjengelige på menyen med driftsmodi, kan det også hende at
de er låst. Låsing av driftsmodi gjøres via appen Madoka Assistant. Du finner mer
informasjon i appen Madoka Assistant og under "Funksjonslås"[4109].
INFORMASJON
Hvis driftsomkoblingen til et innendørsanlegg er under sentralisert styring
(statusikonet «Veksling under sentralisert styring» blinker på startskjermbildet), så er
det IKKE mulig å bytte driftsmodus for dette innendørsanlegget. Se "Masteranlegg for
kjøling/oppvarming"[483] hvis du vil ha mer informasjon.
Kjøling
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Hvis utendørstemperaturen er høy, kan det ta litt tid før innendørstemperaturen
når innstillingsverdien.
Referanseguide for montører og brukere
53
13 | Drift
Når innendørstemperaturen er lav og innendørsanlegget er stilt til å kjøre i
kjølemodus, kan innendørsanlegget først starte avising (dvs. oppvarming) for å
unngå redusert kjølekapasitet pga. rim på varmeveksleren. Se
"Oppvarming"[454] hvis du vil ha mer informasjon.
Innendørsanlegget kan kjøre i kjøledrift fordi den brukes i tilbakestilt tilstand. Se
"Tilbakestilling"[4105] hvis du vil ha mer informasjon.
Oppvarming
I oppvarmingsmodus tar det lengre tid å oppnå innstillingsverdien for temperatur
enn det gjør i kjølemodus. Derfor anbefales det å la systemet starte driften på
forhånd via tidsfunksjonen.
Innendørsanlegget kan kjøre i oppvarmingsdrift fordi det brukes i tilbakestilt
tilstand. Se "Tilbakestilling"[4105] hvis du vil ha mer informasjon.
Vil du unngå kald trekk og redusert oppvarmingskapasitet for systemet, kan du la
det kjøre i følgende spesialmodi for oppvarming:
Bruk Beskrivelse
Avising Systemet går automatisk over til avising
for å forhindre tap av
oppvarmingskapasitet pga. rim i
utendørsanlegget.
Under avisingsdrift stanses
innendørsanleggets vifte, og ikonet
nedenfor vises på startskjermbildet:
Systemet vil gjenoppta normal drift etter
ca. 6 til 8 minutter.
Varmstart (kun VRV) Under varmstart stanses
innendørsanleggets vifte, og ikonet
nedenfor vises på startskjermbildet:
INFORMASJON
Når systemet stanses mens innendørsanlegget kjører i oppvarmingsmodus, vil viften
fortsette å gå i ca. 1minutt for å fjerne gjenværende varme fra innendørsanlegget.
INFORMASJON
▪ Jo lavere utendørstemperaturen er, desto lavere vil varmekapasiteten være. Hvis
systemets varmekapasitet er utilstrekkelig, anbefaler vi at du bruker et annet
varmeapparat i oppsettet (ved bruk av forbrenningsapparat må du jevnlig lufte ut
rommet. Varmeapparatet må heller ikke brukes på steder der det utsettes for
luftstrømmen fra innendørsanlegget).
▪ Innendørsanlegget er av typen med varmluftssirkulasjon. Derfor bruker
innendørsanlegget litt tid på å varme opp rommet etter driftsstart.
▪ Innendørsanleggets vifte går automatisk helt til systemets innendørstemperatur
stiger til et visst nivå.
▪ Når varmluften samler seg oppunder taket og det er kaldt langs gulvet, anbefales
det å bruke en sirkulasjonsvifte i oppsettet.
Referanseguide for montører og brukere
54
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
Tørking
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
C2
+ C1
SP
+ C1
C2
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
DIFF
C2
+ C1
SP
+ C1
C2
SP
Automatisk
13 | Drift
MERKNAD
For å unngå vannlekkasje eller feil på systemet må du IKKE slå av systemet rett etter
drift med innendørsanlegget. Før du slår av systemet, bør du vente til
dreneringspumpen har pumpet ut alt vannet fra innendørsanlegget (ca. 1minutt).
INFORMASJON
Vil du sikre problemfri oppstart bør du ikke slå av systemet rett etter at
innendørsanlegget har kjørt.
INFORMASJON
Systemet kan ikke kjøres i Automatisk driftsmodus med innendørsanleggets logikk for
innstillingsverdi. Velg derfor logikk for innstillingsverdi for fjernkontroll hvis du vil
tillate Automatisk driftsmodus. Du finner mer informasjon i appen Madoka Assistant
og under "Logikk for innstillingsverdi"[4104].
Logikken for Automatisk driftsmodus avhenger av innstilt logikk for innstillingsverdi
(innstilling i appen Madoka Assistant).
Enkel innstillingsverdi Dobbel innstillingsverdi
Innstillingsverdi for kjøling
Innstillingsverdi for oppvarming
DIFF Minimumsdifferanse for innstillingsverdi mellom
innstillingsverdi for oppvarming og for kjøling
+C1 Innstillingsverdi for omkobling (med vernetidsbryter)
C2 Innstillingsverdi for tvangsstyrt omkobling
0,5°C~2°C Lokalt stillbare temperaturintervaller mellom
innstillingsverdier
INFORMASJON
Standardverdien for det stillbare temperaturområdet (0,5°C~2°C) er 0,5°C.
Omkobling fra den ene driftsmodusen til den andre skjer i følgende tilfeller:
Tilfelle 1: Primær omkobling ( +C1)
Omkobling skjer i det øyeblikket romtemperaturen stiger over / synker under
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
innstillingsverdien for omkobling mellom kjøling/oppvarming (C1), og
vernetidsbryteren er utløpt.
Eksempel:
Referanseguide for montører og brukere
55
13 | Drift
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Enkel innstillingsverdi Dobbel innstillingsverdi
Systemet varmer opp rommet. Når
romtemperaturen etter en stund stiger
over C1 (23°C), skjer det en omkobling
fra oppvarming til kjøling, forutsatt at
vernetidsbryteren er utløpt. Hvis
vernetidsbryteren ikke er utløpt, skjer
omkoblingen bare fra det øyeblikket
tidsbryteren faktisk utløper. Som følge
av omkoblingen begynner
vernetidsbryteren å gå igjen for å tillate
eller forhindre neste omkobling.
Systemet kjøler ned rommet. Når
romtemperaturen etter en stund synker
under C1 (21°C), skjer det en omkobling
fra kjøling til oppvarming, forutsatt at
vernetidsbryteren er utløpt. Hvis
vernetidsbryteren ikke er utløpt, skjer
omkoblingen bare fra det øyeblikket
tidsbryteren faktisk utløper. Som følge
av omkoblingen begynner
vernetidsbryteren å gå igjen for å tillate
eller forhindre neste omkobling.
Systemet varmer opp rommet. Når
romtemperaturen etter en stund stiger
over C1 (25°C), skjer det en omkobling
fra oppvarming til kjøling, forutsatt at
vernetidsbryteren er utløpt. Hvis
vernetidsbryteren ikke er utløpt, skjer
omkoblingen bare fra det øyeblikket
tidsbryteren faktisk utløper. Som følge
av omkoblingen begynner
vernetidsbryteren å gå igjen for å tillate
eller forhindre neste omkobling.
Systemet kjøler ned rommet. Når
romtemperaturen etter en stund synker
under C1 (21°C), skjer det en omkobling
fra kjøling til oppvarming, forutsatt at
vernetidsbryteren er utløpt. Hvis
vernetidsbryteren ikke er utløpt, skjer
omkoblingen bare fra det øyeblikket
tidsbryteren faktisk utløper. Som følge
av omkoblingen begynner
vernetidsbryteren å gå igjen for å tillate
eller forhindre neste omkobling.
Referanseguide for montører og brukere
56
Tilfelle 2: Tvangsstyrt omkobling (C2)
Omkobling tvangsstyres i det øyeblikket romtemperaturen stiger over / synker
under innstillingsverdien for tvangsstyrt omkobling mellom kjøling/oppvarming
(C2) samtidig som vernetidsbryteren fortsatt går.
Eksempel:
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
13 | Drift
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Enkel innstillingsverdi Dobbel innstillingsverdi
Systemet varmer opp rommet. Når
romtemperaturen stiger over C2 (24°C)
samtidig som vernetidsbryteren fortsatt
går, tvangsstyres en omkobling fra
oppvarming til kjøling.
Systemet kjøler ned rommet. Når
romtemperaturen synker under C2
(20°C) samtidig som vernetidsbryteren
fortsatt går, tvangsstyres en omkobling
fra kjøling til oppvarming.
INFORMASJON
For å forhindre at omkobling av driftsmodus skjer for ofte, skjer omkoblinger
vanligvis kun etter at vernetidsbryteren er utløpt (dvs. tilfelle 1). Men for å forhindre
at det blir for varmt eller kaldt i rommet, tvangsstyres en omkobling når
romtemperaturen når C2 samtidig som vernetidsbryteren fortsatt går (dvs. tilfelle 2).
13.2.2 Slik stiller du inn driftsmodus
1 Naviger til driftsmodusmenyen.
Systemet varmer opp rommet. Når
romtemperaturen stiger over C2 (26°C)
samtidig som vernetidsbryteren fortsatt
går, tvangsstyres en omkobling fra
oppvarming til kjøling.
Systemet kjøler ned rommet. Når
romtemperaturen synker under C2
(20°C) samtidig som vernetidsbryteren
fortsatt går, tvangsstyres en omkobling
fra kjøling til oppvarming.
2 Bruk og for å velge en driftsmodus.
3 Trykk på for å aktivere.
Resultat: Innendørsenheten skifter driftsmodus, og kontrollenheten går tilbake til
startskjermbildet.
13.3 Innstillingsverdi
Innstillingsverdi er måltemperaturen for Kjølings-, Oppvarmings- og Auto-modus.
13.3.1 Om innstillingsverdien
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Avhengig av konfigurasjon vises innstillingsverdien for temperatur på
startskjermbildet med en numerisk verdi eller med et symbol.
Referanseguide for montører og brukere
57
13 | Drift
28°C
+3°C
-3°C
25°C
22°C
INFORMASJON
Du kan se hvordan du stiller inn innstillingsverdien for startskjermbildet i appen
Madoka Assistant. Se også "Skjermbilde"[499].
Innstillingsverdi på startskjermbilde: Numerisk verdi
Hvis startskjermbildet viser innstillingsverdien for temperatur som en numerisk
verdi, regulerer du romtemperaturen ved å heve eller senke innstillingsverdien
med trinn på 1°C.
Standard innstillingsverdiområde er 16°C~32°C. Hvis det er angitt begrensninger
for dette området med funksjonen for innstillingsverdiområde (funksjon i appen
Madoka Assistant, se "Område for innstillingsverdi" [4 107]), er det bare mulig å
heve eller senke innstillingsverdien opp/ned til de angitte grenseverdiene for
maksimalt/minimalt innstillingsverdiområde.
Innstillingsverdi på startskjermbilde: Symbol
Hvis startskjermbildet viser innstillingsverdien for temperatur som et symbol,
regulerer du romtemperaturen ved å heve eller senke innstillingsverdien i forhold
til "referanseinnstillingsverdien" (vises med merket midt på termometeret).
Du kan heve innstillingsverdien med opptil tre trinn på 1°C over og med opptil tre
trinn på 1°C under referanseinnstillingsverdien.
Eksempel: Hvis referanseinnstillingsverdien er 25°C, kan du heve
innstillingsverdien til 28°C og senke den til 22°C.
INFORMASJON
Du kan se hvordan du stiller inn referanseinnstillingsverdien i appen Madoka
Assistant. Se også "Skjermbilde"[499].
Referanseguide for montører og brukere
58
Unntak fra denne logikken er mulig i tilfelle:
▪ Begrensninger for innstillingsverdiområde
▪ Sentral styring / styring etter tidsplan
Innstillingsverdiområde
Hvis det er angitt begrensninger for standard innstillingsverdiområde (16°C~32°C)
med funksjonen for innstillingsverdiområde (funksjon i appen Madoka Assistant, se
"Område for innstillingsverdi" [4 107]), er det bare mulig å heve eller senke
innstillingsverdien opp/ned til de angitte grenseverdiene for øvre/nedre
innstillingsverdiområde.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
13 | Drift
28°C
+3°C
-2°C
25°C
23°C
28°C
+3°C
-3°C
25°C
22°C
28°C
+3°C
-3°C
25°C
22°C
27°C
+3°C
-3°C
24°C
21°C
21°C
Eksempel: Hvis referansetemperaturen er 25°C, kan du normalt senke
innstillingsverdien tre trinn til 22°C. Men hvis grenseverdien for et
innstillingsverdiområde er stilt til 23°C, kan du bare senke innstillingsverdien til
23°C.
Sentral styring / tidsplan
Hvis systemet styres av en sentralisert fjernkontroll eller en tidsplan, kan de vanlige
grenseverdiene for innstillingsverdiområde på +3°C/–3°C overstyres OG endres.
HVIS SÅ
Den sentraliserte fjernkontrollen eller
tidsplanen påtvinger en innstillingsverdi
som er innenfor det vanlige
innstillingsverdiområdet på +3°C/–3°C.
Den sentraliserte fjernkontrollen eller
tidsplanen påtvinger en innstillingsverdi
som overstiger det vanlige
innstillingsverdiområdet på +3°C/–3°C.
Det skjer ingenting uvanlig og systemet
følger den vanlige innstillingsverdien og
logikken for innstillingsverdiområde.
Den tvangsstyrte innstillingsverdien blir
den nye øvre/nedre grenseverdien for
området på +3°C/–3°C, og hele området
forskyves i forhold til denne nye
grenseverdien.
Eksempel: Referanseinnstillingsverdien
er stilt til 25°C, hvilket fører til
innstillingsverdiområdet nedenfor:
Hvis den sentraliserte fjernkontrollen
eller tidsplanen endrer
innstillingsverdien til 21°C, som er
under området, så blir "21°C" den nye
nedre grenseverdien og området
forskyves i forhold til denne nye
grenseverdien.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
59
13 | Drift
13.3.2 Stille inn innstillingsverdien
13.4 Dato og klokkeslett
13.4.1 Om dato og klokkeslett
Forutsetning: Aktiv driftsmodus er enten "Oppvarming", "Kjøling" eller "Auto".
1 Bruk eller i startskjermbildet for å justere innstillingsverdien.
Resultat: Innendørsenhetens innstilte temperatur endres.
Still datoen og klokken for innendørsanleggene som er koblet til fjernkontrollen.
Avhengig av sommertidsinnstillingene har dato- og klokkeslettmenyen følgende
indikatorer for sommertid:
Du finner mer informasjon under "Feltinnstillinger for innendørsanlegg" [4 72]
(innstillingene for fjernkontroll) og "Dato og klokkeslett"[4100] (app-innstillinger).
13.4.2 Stille inn dato og klokkeslett
1 Gå til dato- og klokkeslettmenyen.
2 Trykk på for å aktivere .
Resultat: Feltene blir redigerbare.
Sommertid
Vintertid
Referanseguide for montører og brukere
60
3 Angi dato og klokkeslett. Bruk og . Bekreft med . Gå gjennom menyen
helt til alle feltene er riktig innstilt.
Resultat: Du har stilt inn dato og klokkeslett.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
13.5 Luftstrøm
13.5.1 Luftstrømretning
Luftstrømretningen er retningen innendørsenheten blåser luften i.
Om luftstrømretning
Du kan stille inn følgende luftstrømretninger:
Fast posisjon. Innendørsanlegget blåser
ut luften i 1 av 5 faste posisjoner.
13 | Drift
INFORMASJON
Når du bekrefter verdien i et felt, flyttes du automatisk til neste felt. Når du er ferdig
med å foreta innstillinger og vil gå ut av menyen, flytter du til og bekrefter verdien i
det siste feltet.
Retning Skjerm
Svinger. Innendørsanlegget veksler
mellom de 5 posisjonene.
Auto. Innendørsanlegget tilpasser
luftstrømretningen etter bevegelser som
registreres av en bevegelsessensor.
INFORMASJON
▪ Avhengig av typen innendørsanlegg og/eller systemets oppsett og organisering
kan det hende at automatisk luftstrømretning ikke er tilgjengelig.
▪ For enkelte typer innendørsanlegg kan du ikke stille inn luftstrømretningen.
Automatisk luftstrømregulering
Under følgende driftsforhold reguleres luftstrømretningen til innendørsanleggene
automatisk:
▪ Når romtemperaturen er høyere enn fjernkontrollens innstillingsverdi for
oppvarmingsdrift (inkludert automatisk drift).
▪ Når innendørsanleggene kjører i oppvarmingsdrift og avisingsfunksjonen er
aktivert.
Slik stiller du luftstrømretningen
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
▪ Når innendørsanleggene kjører i kontinuerlig drift og luftstrømretningen er
horisontal.
1 Gå til menyen for luftstrømretning.
Referanseguide for montører og brukere
61
13 | Drift
13.5.2 Viftehastighet
2 Bruk eller for å justere luftstrømretning.
3 Trykk på for å bekrefte.
Resultat: Innendørsenheten skifter luftstrømretning, og kontrollenheten går
tilbake til startskjermbildet.
Viftehastigheten er styrken på luftstrømmen som kommer ut av
innendørsenheten.
Om viftehastighet
Avhengig av innendørsanlegget kan du velge mellom:
Viftehastighet Skjerm
2 viftehastigheter
3 viftehastigheter
5 viftehastigheter
Noen innendørsanlegg støtter i tillegg automatisk viftehastighet. I så fall vil
innendørsanlegget justere viftehastigheten automatisk i henhold til
innstillingsverdien og innendørstemperaturen.
Viftehastighet Skjerm
Automatisk
Referanseguide for montører og brukere
62
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
Stille viftehastigheten
1 Gå til menyen for viftehastighet.
2 Bruk og for å justere viftehastigheten.
13 | Drift
INFORMASJON
▪ Av mekaniske hensyn kan det hende at innendørsanlegget selv bytter til
automatisk viftehastighet.
▪ Det er ikke nødvendigvis noe galt med systemet hvis viften stanser. Viften kan når
som helst stanse.
▪ Det kan ta en stund før endringer i viftehastighetsinnstillingene faktisk utføres.
3 Trykk på for å bekrefte.
Resultat: Innendørsenheten skifter viftehastighet, og kontrollenheten går tilbake til
startskjermbildet.
13.6 Ventilasjon
13.6.1 Ventilasjonsmodus
Varmegjenvinningsventilasjonsenheten kan kjøres i ulike driftsmodi.
INFORMASJON
Ventilasjonsinnstillinger kan KUN foretas på enheter med
varmegjenvinningsventilasjon.
Ikon Ventilasjonsmodus
Ventilasjon med energigjenvinning. Uteluften føres inn i rommet
etter å ha gått gjennom en varmeveksler.
Forbikobling. Uteluften føres inn i rommet uten å gå gjennom en
varmeveksler.
Auto. Varmegjenvinningsventilasjonsenheten veksler automatisk
mellom "Forbikobling" og "Ventilasjon med
energigjenvinning" (basert på interne beregninger) for å lufte
rommet mest mulig effektivt.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
INFORMASJON
Flere eller færre driftsmodi vil være tilgjengelig, avhengig av
varmegjenvinningsventilasjonsenheten.
Referanseguide for montører og brukere
63
13 | Drift
INFORMASJON
Ventilasjonsmodus kan endres uavhengig av masteranlegg for kjøling/oppvarming. Se
"Masteranlegg for kjøling/oppvarming"[483] hvis du vil ha mer informasjon.
MERKNAD
Før oppstart av systemet MÅ anlegget være innkoblet i minst 6timer for å unngå at
kompressoren overbelastes under oppstart.
INFORMASJON
Vil du sikre problemfri oppstart bør du ikke slå av systemet rett etter at
innendørsanlegget har kjørt.
Slik stiller du inn ventilasjonsmodus
1 Naviger til ventilasjonsmodusmenyen.
Resultat: Varmegjenvinningsventilasjonsenheten skifter driftsmodus, og
kontrollenheten går tilbake til startskjermbildet.
13.6.2 Ventilasjonsgrad
Ventilasjonsgraden er viftehastigheten under ventilasjonen.
Slik stiller du inn ventilasjonsgraden
2 Bruk og for å velge en ventilasjonsmodus.
3 Trykk på for å aktivere.
1 Naviger til ventilasjonsgradmenyen.
2 Bruk og for å justere ventilasjonsgraden.
Referanseguide for montører og brukere
64
3 Trykk på for å bekrefte.
Resultat: Varmegjenvinningsventilasjonsenheten skifter ventilasjonsgrad, og
kontrollenheten går tilbake til startskjermbildet.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
13.7 Avansert bruk
Kontrollenheten kan bare brukes til grunnleggende betjening. For avansert bruk
viser vi til Madoka Assistant-appen.
13 | Drift
INFORMASJON
Før du kan betjene fjernkontrollen med appen, må du koble fjernkontrollen til en
mobil enhet der appen er installert. Du finner instruksjoner under
"15.2Paring"[490].
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
65
14 | Konfigurasjon
14 Konfigurasjon
I dette kapitlet
14.1 Installatørmeny
14.1.1 Om installatørmenyen
14.1 Installatørmeny....................................................................................................................................................................... 66
14.1.1 Om installatørmenyen ........................................................................................................................................... 66
14.1.2 Skjerminnstillinger.................................................................................................................................................. 67
14.1.3 Innstillinger for statusindikator.............................................................................................................................. 68
14.1.4 Feltinnstillinger....................................................................................................................................................... 68
14.1.5 Diverse innstillinger................................................................................................................................................ 73
14.2 Programvareoppdatering ....................................................................................................................................................... 86
14.2.1 Om programvareoppdateringer ............................................................................................................................ 86
14.2.2 Programvareoppdatering med app ....................................................................................................................... 87
14.2.3 Programvareoppdatering med oppdateringsverktøy ........................................................................................... 87
Du kan foreta følgende innstillinger i installatørmenyen:
Kategori Ikon Innstillinger
Skjerminnstillinger Lysstyrke
Kontrast
Innstillinger for statusindikator Intensitet
Feltinnstillinger Feltinnstillinger for
innendørsanlegg
Feltinnstillinger for fjernkontroll
Diverse innstillinger Gruppeadresse og AirNet-
adresse
Sperre for ekstern inngang
Referanseguide for montører og brukere
66
Tvungen viftedrift PÅ
Masteranlegg for kjøling/
oppvarming
Test alarm for
kjølemedielekkasje
Informasjon
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Åpne installatørmenyen
Forutsetning: Kontrollenheten viser startskjermbildet.
1 Trykk på og hold inne til informasjonsskjermbildet vises:
2 På informasjonsskjermbildet trykker du samtidig på og holder inne og til
installatørmenyen åpnes:
14 | Konfigurasjon
INFORMASJON
▪ Hvilke ikoner som vises på informasjonsskjermbildet avhenger av driftsstatus.
Kontrollenheten kan vise flere eller færre ikoner enn dem som vises her.
▪ Informasjonsskjermbildet viser alltid gjeldende programvareversjon, uavhengig av
driftsstatus.
Resultat: Nå er du inne i installatørmenyen.
14.1.2 Skjerminnstillinger
Stille inn skjermlysstyrken
Forutsetning: Du er i installatørmenyen.
1 Gå til menyen for skjermlysstyrke.
2 Bruk og til å justere skjermlysstyrken.
3 Trykk på for å bekrefte.
Resultat: Skjermbildet justerer lysstyrken, og fjernkontrollen går tilbake til
installatørmenyen.
Stille inn skjermkontrasten
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Forutsetning: Du er i installatørmenyen.
1 Gå til menyen for skjermkontrast.
Referanseguide for montører og brukere
67
14 | Konfigurasjon
14.1.3 Innstillinger for statusindikator
Angi intensitet for statusindikator
2 Bruk og til å justere skjermkontrasten.
3 Trykk på for å bekrefte.
Resultat: Skjermbildet justerer kontrasten, og fjernkontrollen går tilbake til
installatørmenyen.
Forutsetning: Du er i installatørmenyen.
1 Gå til menyen for intensitet for statusindikator.
14.1.4 Feltinnstillinger
Om feltinnstillinger
2 Bruk og til å justere intensitet for statusindikator.
3 Trykk på for å bekrefte.
Resultat: Statusindikatoren justerer intensiteten, og fjernkontrollen går tilbake til
installatørmenyen.
Du kan foreta feltinnstillinger for innendørsanlegget og for selve fjernkontrollen via
fjernkontrollen.
Skjerm Feltinnstillinger
Innendørsanlegg
Referanseguide for montører og brukere
68
Fjernkontroll
Fremgangsmåten for innstilling er lik i begge tilfellene. Du finner instruksjoner
under "Fremgangsmåte for innstilling"[469].
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Fremgangsmåte for innstilling
Feltinnstillinger består av følgende komponenter:
1 Modi ("Mode")
2 Anlegg ("Unit")
3 Innstillinger ("SW")
4 Verdier for disse innstillingene
Feltinnstillingsmenyene har to nivåer. Du angir modi og anlegg på det første nivået,
og innstillinger og verdier på det andre nivået.
Nivå Beskrivelse
Første nivå Modus (Mode)
Modus er en gruppe med stillbare parametere.
I tabellene med feltinnstillinger finner du tilgjengelige modusnumre i
Mode-kolonnen. Modusnumre for individuelle innendørsanlegg vises
i parentes i "Mode"-kolonnen.
14 | Konfigurasjon
Anlegg (Unit) (kun feltinnstillinger for innendørsanlegg)
Anlegg er et individuelt innendørsanlegg som en innstilling kan gjelde
for.
Når du foretar feltinnstillinger for individuelle anlegg, er det her du
skal angi nummeret til anlegget som innstillingen gjelder for.
Når du foretar feltinnstillinger for grupperte anlegg, skal du IKKE angi
anleggsnummeret. Innstillingene vil gjelde for alle
innendørsanleggene i denne gruppen.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
69
14 | Konfigurasjon
SW 00
SW 00
Nivå Beskrivelse
Andre nivå Innstilling (SW)
Innstilling er en stillbar parameter. Det er disse innstillingene du skal
foreta.
I tabellene med feltinnstillinger finner du tilgjengelige
innstillingsnumre i SW-kolonnen.
Verdi
Verdi er et fast sett med verdier som du kan velge for en innstilling.
Når verdifeltet inneholder en "–", er det ingen tilgjengelige verdier
for valgt innstilling:
Når du foretar gruppeinnstillinger, kan du KUN angi en verdi for en
innstilling hvis verdifeltet inneholder en "*" (hvis verdifeltet IKKE
inneholder en "*", kan du ikke bruke valgt innstilling for gruppen):
I tabellene med feltinnstillinger finner du tilgjengelige verdier for
hver innstilling i "Verdi"-kolonnen.
Navigere
Bruk , og til å gå gjennom feltinnstillingsmenyene.
1 Bruk og til å flytte markøren.
2 Trykk på for å velge en komponent for feltinnstilling.
Referanseguide for montører og brukere
70
3 Bruk og til å endre verdien for denne komponenten for feltinnstilling.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
14 | Konfigurasjon
SW 00
4 Trykk på for å bekrefte verdien.
5 På det første nivået velger du for å gå til det andre nivået.
6 På det andre nivået kan du navigere og velge på samme måte som på det
første nivået.
7 Velg for å bekrefte og aktivere innstillingene du har foretatt.
8 Du kan til enhver tid trykke på for å gå tilbake et nivå.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
71
14 | Konfigurasjon
Feltinnstillinger for innendørsanlegg
Fremgangsmåten for innstilling varierer avhengig av om du skal foreta innstillinger
for enkeltstående innendørsanlegg eller for grupper med innendørsanlegg.
Enkeltstående innendørsanlegg
▪ Definer en modus ved å angi et Mode-nummer (nummer i parentes)
▪ Definer hvilket anlegg innstillingen skal gjelde for ved å angi et Unit-nummer
▪ Definer innstillingen ved å angi et SW-nummer
▪ Definer en verdi for innstillingen
Grupper med innendørsanlegg
▪ Definer en modus ved å angi et Mode-nummer (nummer er IKKE i parentes)
▪ Du skal IKKE angi et Unit-nummer (innstillingen gjelder for alle anlegg gruppen)
▪ Definer innstillingen ved å angi et SW-nummer
▪ Definer en verdi for innstillingen
Mode SW Beskrivelse av innstilling (SW) —
01 02 03 04
10 (20) 00 Tidsbryter for filterforurensning: Still inn
11 (21) 00 Samtidig drift: Angi samtidig drift for innendørsanlegget (Sky Air) Par Tvilling Trippel Dobbel tvilling
12 (22) 01 Ekstern PÅ/AV-inngang: Angi drift med spenningsfrie kontakter T1/T2
13 (23) 00 Høy luftutløpshastighet: brukes ved stor takhøyde. h≤2,7m 2,7m<h≤3m 3m<h≤3,5m
tidsbryteren for når skjermbildet "Filter må
rengjøres" skal vises.
01 Filter med lang levetid: Hvis det er aktuelt, angir du hva slags filter med lang
levetid som er brukt.
02 Termostatføler for fjernkontroll: Angi hvordan fjernkontrollens
termostatføler brukes.
03 Deaktiver filtervarsling: Angi om filtervarslingen skal vises. Skjerm Vises ikke — —
(innendørsanleggets kontakter)
02 Termostatdifferensial: Hvis systemet bruker fjernføler, angir du økning/
reduksjon av steg.
Filter med ekstra lang
levetid
Filter med lang levetid ± 2 500 t ± 1 250 t
Standardfilter ±200 t ±100 t
Lett ±10 000 t Krafti
Filter med lang levetid Filter med ekstra lang levetid — —
Brukes sammen med termistor for
innendørsanlegg
Tvangsstyrt AV PÅ/AV-drift Nøddrift Tvangsstyrt AV
1°C 0,5°C — —
g
±5000 t — —
Brukes ikke Brukes
utelukkende
(flere brukere)
—
01 Luftstrømretning: Angis når et innendørsanlegg er utstyrt med et tilleggssett
som blokkerer luftstrømmen.
03 Luftstrømfunksjon: Angi om innendørsanlegget er utstyrt med et
dekorasjonspanel ved luftutløpet.
04 Område for luftstrømretning Øvre Normal Nedre —
06 Eksternt statisk trykk: Angi eksternt statisk trykk (i henhold til motstanden i
tilkoblede kanaler).
FHYK: Følg innstillingen for stor takhøyde. Normal Stor takhøyde — —
15 (25) 03 Dreneringpumpe til fuktighet Ikke utstyrt med Drift med oppvarming: kontinuerlig Drift med oppvarming: 3
1c 01 Termostatføler: Angi hvilken termostatføler du vil bruke. Innendørsanleggets termistor Fjernkontrollens termistor — —
1c 12 Vindukontakt B1 (ekstern inngang) Må ikke brukes Bruk
1c 13 Nøkkelkortkontakt B2 (ekstern inngang) Må ikke brukes Bruk
1e 02 Tilbakestilling-funksjon: Angi drift med tilbakestilling. Ingen tilbakestilling Kun oppvarming av rom Kun kjøling av
1e 07 Overlappingstid for rotasjon. Angi overlappingstiden for rotasjon. 30 minutter 15 minutter 10 minutter 5 minutter
1B 08 Sommertid. Angi hvordan systemet styrer sommertid. Deaktiver Automatisk veksling Manuell
(a)
Dette gjelder kodene 02–06. Kode 05 og 06 vises ikke i tabellen. Du finner mer detaljert informasjon i servicehåndboken.
4-veis strømning 3-veis strømning 2-veis
Utstyrt med Ikke utstyrt med
Normal Høyt statisk trykk Lavt statisk
strømning
trykk
minutter PÅ / 5 minutter AV
rom
veksling
—
—
Oppvarming
og kjøling
Sentralisert
veksling
(a)
Referanseguide for montører og brukere
72
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
Feltinnstillinger for fjernkontroll
14.1.5 Diverse innstillinger
14 | Konfigurasjon
INFORMASJON
▪ Tilkobling av valgfritt tilleggsutstyr til innendørsanlegget kan endre noen av
feltinnstillingene. Du finner mer informasjon i installeringshåndboken for det
valgfrie tilleggsutstyret.
▪ Du finner mer informasjon om spesifikke feltinnstillinger for hver type
innendørsanlegg, i installeringshåndboken for innendørsanleggene.
▪ Feltinnstillinger som ikke er tilgjengelige for et tilkoblet innendørsanlegg, vises
ikke.
▪ Standardverdier for feltinnstillinger varierer avhengig av innendørsanleggets
modell. Du finner mer informasjon i servicehåndboken for innendørsanleggene.
INFORMASJON
Med feltinnstilling R1-11 på fjernkontrollen kan statusindikatoren endres til en
modus som er egnet på hoteller.
Gruppeadresse
Om gruppeadresse
Vil du styre systemet med sentralt styringsutstyr, må du tilordne de nødvendige
adressene til innendørsanleggene. Du kan tilordne en adresse til en gruppe med
innendørsanlegg eller til enkeltstående innendørsanlegg.
Gruppe med innendørsanlegg
Enkeltstående innendørsanlegg
Tilordne en adresse til en gruppe med innendørsanlegg
Forutsetning: Du er i installatørmenyen.
1 Naviger til menyen for adresseinnstillinger.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
2 Velg "Group".
3 Bekreft valget.
Referanseguide for montører og brukere
73
14 | Konfigurasjon
4 Angi adressen.
5 Før du bekrefter adressen må du kontrollere at er valgt.
6 Bekreft adressen.
Resultat: Du har tilordnet en adresse til en gruppe med innendørsanlegg.
Tilordne en adresse til et enkeltstående innendørsanlegg
Forutsetning: Du er i installatørmenyen.
1 Naviger til menyen for adresseinnstillinger.
2 Velg "Group(Unit)".
3 Angi innendørsanlegget du vil tilordne adressen til.
Referanseguide for montører og brukere
74
4 Bekreft valget.
5 Angi adressen.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Resultat: Du har tilordnet en adresse til innendørsanlegget.
Fjerne en adresse
14 | Konfigurasjon
6 Før du bekrefter adressen må du kontrollere at er valgt.
7 Bekreft adressen.
1 Naviger til adressen du vil fjerne.
2 Endre til .
3 Bekreft valget.
Resultat: Adressen fjernes.
AirNet-adresse
Om AirNet-adresse
Vil du koble systemet til AirNet overvåkings- og diagnosesystem, må du tilordne de
nødvendige adressene til innendørs- og utendørsanleggene.
Innendørsanlegg
Tilordne en AirNet-adresse til et innendørsanlegg
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Utendørsanlegg
Forutsetning: Du er i installatørmenyen.
1 Naviger til menyen for adresseinnstillinger.
Referanseguide for montører og brukere
75
14 | Konfigurasjon
2 Velg "I/U".
3 Angi innendørsanlegget du vil tilordne adressen til.
4 Bekreft valget.
5 Angi adressen.
6 Før du bekrefter adressen må du kontrollere at er valgt.
7 Bekreft adressen.
Resultat: Du har tilordnet en AirNet-adresse til innendørsanlegget.
Tilordne en AirNet-adresse til et utendørsanlegg
Forutsetning: Du er i installatørmenyen.
Referanseguide for montører og brukere
76
1 Naviger til menyen for adresseinnstillinger.
2 Velg "O/U".
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
3 Angi utendørsanlegget du vil tilordne adressen til.
4 Bekreft valget.
5 Angi adressen.
14 | Konfigurasjon
Resultat: Du har tilordnet en AirNet-adresse til utendørsanlegget.
Fjerne en adresse
6 Før du bekrefter adressen må du kontrollere at er valgt.
7 Bekreft adressen.
1 Naviger til adressen du vil fjerne.
2 Endre til .
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
3 Bekreft valget.
Resultat: Adressen fjernes.
Referanseguide for montører og brukere
77
14 | Konfigurasjon
Sperre for ekstern inngang
Om sperre for ekstern inngang
Med sperre for ekstern inngang kan du integrere eksterne kontakter i systemets
kontrolllogikk. Ved å legge til en nøkkelkortkontakt og/eller en vindukontakt i
kontrolloppsettet, kan systemet reagere på innsetting/fjerning av et nøkkelkort i/
fra en kortleser og/eller åpning/lukking av vinduer.
INFORMASJON
Adapteren for digital inngang BRP7A5* må være en del av systemet hvis du vil bruke
denne funksjonen.
▪ Kontroller at adapteren for digital inngang og dens valgfrie kontakter
(vindukontakt B1 og nøkkelkortkontakt B2) er riktig installert. Kontroller at den
spenningsfrie kontakten til adapteren for digital inngang står i riktig stilling. Se i
installeringshåndboken for adapteren for digital inngang for å se hvordan den skal
installeres.
▪ Sperren for ekstern inngang er ikke tilgjengelig på menyen når adapteren for
digital inngang ikke fungerer korrekt.
▪ Når adapteren for digital inngang er en del av systemet, tillater ikke systemet
tilkobling av slavefjernkontroll.
▪ Når adapteren for digital inngang er en del av systemet, er det ikke mulig å bruke
tidsplanfunksjonen.
▪ Når adapteren for digital inngang er en del av systemet, i tillegg til en sentralisert
kontrollenhet, styres funksjonen med sperre for ekstern inngang av den
sentraliserte kontrollenheten, og ikke av adapteren.
Foreta innstillinger for sperren for ekstern inngang
Forutsetning: Du er i installatørmenyen.
1 Gå til menyen for sperre for ekstern inngang.
2 Bruk og til å gå gjennom menyen.
3 Trykk på for å velge en parameter.
4 Med valgt parameter bruker du og til å endre parameterens verdi.
5 Med valgt parameter trykker du på for å bekrefte verdien for parameteren.
6 Når du er ferdig med å foreta innstillinger, bekrefter du alle innstillingene ved
å velge og trykke på .
Resultat: Systemet startes på nytt og tar i bruk alle endringer du har gjort.
INFORMASJON
Du finner en oversikt over stillbare parametere og hva de betyr under "Oversikt over
innstillinger for sperren for ekstern inngang"[479].
Referanseguide for montører og brukere
78
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
14 | Konfigurasjon
Oversikt over innstillinger for sperren for ekstern inngang
Parameter Beskrivelse Mulige verdier Standardverdi
B2 Utsett tidsbryter Tidsbryteren starter straks
nøkkelkortet fjernes.
Anlegget fortsetter med
normal drift frem til
tidsbryteren utløper.
B2 Tilbakestill tidsbryter Tidsbryteren starter straks
Utsett tidsbryter utløper.
Når denne tidsbryteren
utløper, endres forrige
tilstand (dvs. faste
innstillingsverdi) til
"Standard tilbakestilling".
Tilbakestill PÅ/AV "Standard tilbakestilling"
på/av-tilstand
Tilbakestillingsmodus "Standard tilbakestilling"
driftsmodus
0-10 minutter "1 min"
0–20 timer "20 timer"
"PÅ", "AV", "--" "AV"
Auto, Kjøling, Oppvarming,
Kun vifte, --
"--"
Tilbakestill
innstillingsverdi for kjøling
Tilbakestill
innstillingsverdi for
oppvarming
"Standard tilbakestilling"
innstillingsverdi for kjøling
"Standard tilbakestilling"
innstillingsverdi for
oppvarming
INFORMASJON
Når verdien for en parameter er "- -", betyr det at når tidsbryteren utløper så endres
det ingenting for denne parameteren og gjeldende aktive verdi beholdes.
Se innendørsanleggets
område for innstillingsverdi
og grenseområde for
innstillingsverdi, "--"
Se innendørsanleggets
område for innstillingsverdi
og grenseområde for
innstillingsverdi, "--"
"22°C"
"22°C"
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
79
14 | Konfigurasjon
Logikk for vindukontakt
Vindukontakt B1 Nøkkelkortkontakt B2 Klokkeslett Handling
Kontakt stengt (vindu er
stengt)
Kontakt stengt (nøkkelkort
står i)
— ▪ Normal drift for
innendørsanlegget.
▪ Anlegget går tilbake til
forrige tilstand før
kontakten ble åpnet.
Kontakt åpen (vindu er
åpent)
Kontakt stengt (nøkkelkort
står i)
— Anleggsdrift blir tvangsstyrt
av:
▪ Ingen funksjonalitet for
utsettelse og
tilbakestilling av
tidsbryter.
▪ Ingen funksjonalitet for
Tilbakestilling.
▪ Ikke mulig å slå anlegget
på/av via fjernkontrollens
PÅ/AV-knapp.
Logikk for nøkkelkortkontakt
Vindukontakt B1 Nøkkelkortkontakt B2 Klokkeslett Handling
Kontakt stengt (vindu er
stengt)
Kontakt stengt (nøkkelkort
står i)
▪ —
▪ Utsett
tidsbryter<Tid<Tilbakestil
l tidsbryter
▪ Tid>Tilbakestill tidsbryter
▪ Anlegget kjører som
normalt.
▪ Hvis Tilbakestill tidsbryter
ikke er utløpt, går
anlegget tilbake til
forrige tilstand før
kontakten ble åpnet.
Kontakt stengt (vindu er
stengt)
Kontakt stengt (vindu er
stengt)
Kontakt åpen (nøkkelkort
står ikke i)
Kontakt åpen (nøkkelkort
står ikke i)
▪ Hvis Tilbakestill tidsbryter
er utløpt, går anlegget
tilbake til "Standard
tilbakestilling" (se
"Oversikt over
innstillinger for sperren
for ekstern
inngang"[479]).
Tid<Utsett tidsbryter Normal drift for
innendørsanlegget.
Tid>Utsett tidsbryter Anleggsdrift blir tvangsstyrt
av:
▪ Tilbakestilling vil fungere
dersom Tilbakestillingfunksjonen er aktivert.
▪ Ikke mulig å slå anlegget
på/av via fjernkontrollens
PÅ/AV-knapp.
▪ Når Utsett tidsbryter er
utløpt, vil Tilbakestill
tidsbryter starte
tellingen.
Referanseguide for montører og brukere
80
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
INFORMASJON
▪ "Forrige tilstand" kan være på/av-tilstand, driftsmodus, innstillingsverdi for kjøling
og innstillingsverdi for oppvarming.
▪ Når du bruker kontaktene, kan både viftehastigheten og innstillingsverdiene for
tilbakestilling av kjøling og oppvarming når som helst endres uten at endringene
går tapt.
▪ Viftehastigheten lagres for seg for de to hovedmodiene (Oppvarming og Kjøling).
Separate innstillinger for viftehastighet lagres for Oppvarming på ett sted, og på
et annet sted for Kjøling, Tørking og Kun vifte.
▪ Når du stenger kontakten, vil endringer som gjøres mens nøkkelkortkontakten er
åpen og Utsett tidsbryter ikke er utløpt (normal drift), IKKE bli lagret.
Kombinasjon av logikk for vindukontakt og nøkkelkortkontakt
▪ Vindukontakten har prioritet fremfor Utsett tidsbryter og Tilbakestilling-
funksjonaliteten til nøkkelkortkontakten:
Når vindukontakten åpnes mens nøkkelkortkontakten er åpen, vil Utsett
tidsbryter straks utløpe hvis den fremdeles går, og Tilbakestilling vil ikke lenger
fungere. Tilbakestill tidsbryter vil straks starte tellingen eller den vil ikke
tilbakestilles hvis den fremdeles går.
14 | Konfigurasjon
Eksempel 1
▪ Tilbakestill tidsbryter-funksjonaliteten til nøkkelkortkontakten har prioritet
fremfor vindukontakten når den går tilbake til forrige tilstand:
Når nøkkelkortkontakten åpnes mens vindukontakten er åpen, starter Utsett
tidsbryter å gå. Når Utsett tidsbryter utløper, vil Tilbakestill tidsbryter begynne å
gå. Når Tilbakestill tidsbryter utløper, oppdateres forrige tilstand til "Standard
tilbakestilling".
1 Du fjerner nøkkelkortet.
Resultat: Innendørsanlegget fortsetter å kjøre som normalt helt til Utsett
tidsbryter utløper.
2 Du åpner vinduet før Utsett tidsbryter utløper.
Resultat: Innendørsanlegget stanser umiddelbart. Det er ikke mulig å slå
anlegget på eller av, Tilbakestilling-funksjonaliteten fungerer ikke, Utsett
tidsbryter avbryter tellingen og Tilbakestill tidsbryter starter tellingen.
3 Du setter inn nøkkelkortet igjen.
Resultat: Det skjer en oppdatering av forrige tilstand. Anlegget blir tvangsstyrt
av og Tilbakestilling-funksjonaliteten er fremdeles deaktivert (se "Logikk for
vindukontakt"[480]).
HVIS Tilbakestill tidsbryter IKKE er utløpt før du setter inn nøkkelkortet,
er forrige tilstand den samme som opprinnelige tilstand fordi det bare
skjedde en endring i opprinnelig tilstand.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
HVIS Tilbakestill tidsbryter ER er utløpt før du setter inn nøkkelkortet, er
forrige tilstand "Standard tilbakestilling".
4 Du lukker vinduet.
Resultat: Anlegget går tilbake til forrige tilstand. Forrige tilstand avhenger av
om Tilbakestill tidsbryter er utløpt.
Referanseguide for montører og brukere
81
14 | Konfigurasjon
Eksempel 2
1 Du åpner vinduet.
Resultat: Anlegget stanser umiddelbart. Det er ikke mulig å slå anlegget på
eller av med PÅ/AV-knappen, Tilbakestilling-funksjonaliteten fungerer ikke og
Utsett tidsbryter starter ikke tellingen.
2 Du fjerner nøkkelkortet.
Resultat: Utsett tidsbryter starter tellingen.
3 Du lukker vinduet igjen.
Resultat: Det er ingen endring i tilstanden. Det er som om du aldri har åpnet
vinduet (Tilbakestilling fungerer hvis den er aktivert).
HVIS Utsett tidsbryter ER utløpt før du lukker vinduet, vil Tilbakestill
tidsbryter ha startet tellingen. Tilbakestill tidsbryter påvirkes ikke av at
du lukker vinduet.
HVIS Utsett tidsbryter IKKE er utløpt før du lukker vinduet, vil den
utløpe nå og Tilbakestill tidsbryter vil starte tellingen. Når Tilbakestill
tidsbryter utløper, oppdateres forrige tilstand til "Standard
tilbakestilling".
4 Du setter inn nøkkelkortet igjen.
Resultat:
Tvungen viftedrift PÅ
Om Tvungen viftedrift PÅ
Med Tvungen viftedrift PÅ kan du tvangsstyre viftedriften til individuelle
innendørsanlegg. Du kan dermed kontrollere hvilket innendørs anleggsnummer
som ble tilordnet til hvilket innendørsanlegg.
Tvangsstyre viftedrift
Forutsetning: Du er i installatørmenyen.
1 Gå til menyen Tvungen viftedrift PÅ.
HVIS Tilbakestill tidsbryter IKKE er er utløpt før du setter inn
nøkkelkortet, går anlegget tilbake til tilstanden før vinduet ble åpnet
(forrige "PÅ"-tilstand).
HVIS Tilbakestill tidsbryter ER er utløpt før du setter inn nøkkelkortet,
går anlegget til "Standard tilbakestilling".
Referanseguide for montører og brukere
82
2 Velg et innendørs anleggsnummer.
3 Velg , og trykk på for å tvangsstyre viftedriften.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Resultat: Viften til innendørsanlegget som samsvarer med valgt innendørs
A
a
b
c c c c
b b b
B
a
b
c c c c
b
d
b b
anleggsnummer begynner å gå.
Masteranlegg for kjøling/oppvarming
Om masteranlegg for kjøling/oppvarming
14 | Konfigurasjon
A Varmepumpesystem
B Varmegjenvinningssystem
a Utendørsanlegg
b Innendørsanlegg
c Fjernkontroll
d Anlegg med forgreningsvelger
Når flere innendørsanlegg er koblet til et utendørsanlegg, må ett av disse
innendørsanleggene (eller en gruppe med innendørsanlegg, ved gruppekontroll)
angis som masteranlegg for kjøling/oppvarming. Da blir de andre anleggene/
gruppene slaveanlegg for kjøling/oppvarming, og deres drift er begrenset av
masteranlegget (f.eks. ett utendørsanlegg tillater ikke at ett innendørsanlegg kjører
i drift med kjøling mens et annet kjører i drift med oppvarming).
Når et innendørsanlegg eller en gruppe med innendørsanlegg er angitt som master
for kjøling/oppvarming, blir de andre innendørsanleggene automatisk slaver. Du
finner instruksjoner under "Angi masteranlegg for kjøling/oppvarming"[484].
Statusikon
Masteranlegg for kjøling/oppvarming tilsvarer følgende statusikoner:
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
83
14 | Konfigurasjon
Atferden til dette statusikonet er i henhold til tabellen nedenfor:
Hvis en fjernkontroll viser … Så …
… INGEN statusikoner … er innendørsanlegget koblet til denne
fjernkontrollen, master for kjøling/
oppvarming.
… et STABILT statusikon … er innendørsanlegget koblet til denne
fjernkontrollen, slave for et
masteranlegg for kjøling/oppvarming.
… et BLINKENDE statusikon … er INGEN innendørsanlegg tilordnet
som master for kjøling/oppvarming.
Driftsmodus
Atferden til driftsmodusen til innendørsanleggene er i henhold til tabellen
nedenfor:
Hvis master … Så vil slavene …
… er satt til driftsmodusen
"Oppvarming", "Tørking" eller "Auto"
… begynne å kjøre i samme driftsmodus
som masteranlegget. Da er ingen andre
modi tilgjengelige for dem.
… er satt til driftsmodusen "Kjøling" … ikke kunne kjøre i "Oppvarming", men
de kan fortsatt kjøre i "Kjøling", "Kun
vifte" og "Tørking".
… er satt til driftsmodusen "Kun vifte" … KUN kjøre i driftsmodusen "Kun vifte".
Når et innendørsanlegg er angitt som masteranlegg, kan det senere frigis som
masteranlegg. Du finner instruksjoner under "Frigi masteranlegg for kjøling/
oppvarming" [4 85]. Vil du angi et slaveanlegg eller en slavegruppe som
masteranlegg, må du først frigi det aktive masteranlegget som masteranlegg.
INFORMASJON
Ventilasjonsmodus kan endres uavhengig av masteranlegg for kjøling/oppvarming.
Angi masteranlegg for kjøling/oppvarming
Forutsetning: Ingen innendørsanlegg er angitt som masteranlegg for kjøling/
oppvarming (ikonet "Veksling under sentralisert styring" blinker på alle
fjernkontrollene).
Forutsetning: Du bruker fjernkontrollen til innendørsanlegget du vil angi som
master for kjøling/oppvarming.
1 Naviger til driftsmodusmenyen.
2 Sett driftsmodus til Kjøling eller Oppvarming.
Referanseguide for montører og brukere
84
Resultat: Nå er innendørsanlegget angitt som masteranlegg for kjøling/oppvarming
(ikonet "Veksling under sentralisert styring" vises ikke på fjernkontrollen).
Resultat: Alle slavefjernkontroller viser ikonet "Veksling under sentralisert styring".
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Frigi masteranlegg for kjøling/oppvarming
Forutsetning: Du er i installatørmenyen.
Forutsetning: Du bruker fjernkontrollen til innendørsanlegget du vil frigi som
masteranlegg.
1 Gå til menyen for masteranlegg for kjøling/oppvarming.
2 Trykk på for å frigi innendørsanlegget som masteranlegg.
Resultat: Innendørsanlegget frigis som masteranlegg.
Resultat: Fjernkontrollene til alle innendørsanleggene viser et blinkende ikon for
"Veksling under sentralisert styring".
14 | Konfigurasjon
Test alarm for kjølemedielekkasje
Om test av alarm for kjølemedielekkasje
Du kan teste alarmen for kjølemedielekkasje.
Slik tester du alarmen for kjølemedielekkasje
Forutsetning: Du er i installatørmenyen.
1 Naviger til menyen for å teste alarmen for kjølemedielekkasje.
2 Trykk på for å åpne menyen og dermed aktivere alarmen.
Resultat: Fjernkontrollen avgir en summelyd, og statusindikatoren begynner å
blinke.
Resultat: Fjernkontrollen viser følgende skjermbilde:
3 Du stanser alarmen ved å trykke på .
Informasjon
Om informasjonsmenyen
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Resultat: Alarmen stanser, og fjernkontrollen går tilbake til installatørmenyen.
INFORMASJON
Alarmen for kjølemedielekkasje kan også testes i appen Madoka Assistant. Se "Test
alarm for kjølemedielekkasje"[4118] for mer informasjon.
Du finner følgende på informasjonsmenyen:
Referanseguide for montører og brukere
85
14 | Konfigurasjon
Vise informasjon
Informasjon Beskrivelse
SW1 Fjernkontrollens programvare-ID
Ver Fjernkontrollens programvareversjon
Klokkeslett
SW2 UE878 programvare-ID
--:--:--:--:--:--: UE878 MAC-adresse
Forutsetning: Du er i installatørmenyen.
1 Gå til informasjonsmenyen.
2 Les av informasjon.
3 Trykk på for å gå til neste side.
14.2 Programvareoppdatering
14.2.1 Om programvareoppdateringer
Det anbefales på det sterkeste at fjernkontrollen har den nyeste
programvareversjonen. Du kan oppdatere programvaren på to ulike måter.
Programvareoppdatering Instruksjoner
Appen Madoka Assistant "Programvareoppdatering med
Oppdateringsverktøy "Programvareoppdatering med
INFORMASJON
▪ Når programvaren til en fjernkontroll er for gammel, vil appen Madoka Assistant
foreslå en programvareoppdatering for denne fjernkontrollen straks du prøver å
koble fjernkontrollen til appen.
▪ Du kan kontrollere gjeldende programvareversjon for fjernkontrollen på
informasjonsskjermbildet (se "Informasjonsskjermbilde" [4 51]) og/eller på
informasjonsmenyen ("Om informasjonsmenyen"[485]).
app"[487]
oppdateringsverktøy"[487]
Referanseguide for montører og brukere
86
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
14.2.2 Programvareoppdatering med app
Oppdatere programvaren med appen:
1 Kontroller at Bluetooth er aktivert på fjernkontrollen ( vises på
startskjermbildet). Hvis ikke aktiverer du Bluetooth i henhold til instruksjonene
i "Slik foretar du en Bluetooth-tilkobling"[491].
2 På startskjermbildet i appen trykker du på flisen til fjernkontrollen der du vil
oppdatere programvaren, og følger instruksjonene derfra.
INFORMASJON
Appen Madoka Assistant er tilgjengelig på Google Play og App Store.
INFORMASJON
Når det er første gang du kobler en fjernkontroll til enheten, starter appen og
brukergrensesnittet en prosedyre med numerisk sammenlikning. Følg prosedyren for
å koble fjernkontrollen til appen.
Etter hver tilkobling til en mobil enhet lagrer fjernkontrollen automatisk
informasjonen om den mobile enheten, slik at det skal være enklere å opprette nye
tilkoblinger senere. Denne informasjonen kalles "tilkoblingsinformasjon".
Når slik tilkoblingsinformasjon ikke er lagret (dvs. ved første tilkobling eller etter at
den ble fjernet manuelt), må du følge prosedyren for numerisk sammenlikning.
Når tilkoblingsinformasjonen er lagret, kan du koble fjernkontrollen til den mobile
enheten bare ved å få fjernkontrollen til å sende ut et Bluetooth-signal og trykke på
flisen til fjernkontrollen i appen. Fjernkontrollen vil deretter koble til den mobile
enheten automatisk.
Tilkoblingsinformasjon lagres automatisk og kan fjernes manuelt. Fjern
tilkoblingsinformasjonen fra fjernkontrollen når du vil oppdatere programvaren fra
en annen mobil enhet enn den fjernkontrollen inneholder informasjon om.
14 | Konfigurasjon
INFORMASJON
Hvis du vil koble fjernkontrollen til den mobile enheten med Bluetooth for å
oppdatere programvaren, må du være i nærheten av fjernkontrollen (dvs. innenfor
Bluetooth-området).
14.2.3 Programvareoppdatering med oppdateringsverktøy
Oppdatere programvaren med Updater
Forutsetning: PC med Updater (kontakt forhandleren for riktig
programvareversjon)
Forutsetning: USB-kabel til PC EKPCCAB4 eller høyere (det følger med en USB-
kabel og ekstra tilkoblingskabler)
1 Kontroller at innendørsanlegget er slått AV.
2 Koble fjernkontrollen til PCen.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
87
14 | Konfigurasjon
a
b
c
d
X2A
X2A
a PC med Updater
b USB-kabel
c Fjernkontrollens kretskort
d Til innendørsanlegg
3 Slå PÅ innendørsanlegget.
4 Åpne Updater.
5 I Updater går du til "Update procedure" (Oppdateringsmåte).
6 Skriv inn fjernkontrollens modellnavn.
7 Velg ønsket oppdateringsmåte.
8 Følg instruksjonene på skjermen.
Referanseguide for montører og brukere
88
Madoka ledningstilkoblet fjernkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
15 Om appen
Appen Madoka Assistant følger med til fjernkontrollen BRC1H. Der fjernkontrollen
kun tillater grunnleggende bruk og konfigurasjon, tilbyr appen avansert
funksjonalitet for bruk og konfigurasjon.
I dette kapitlet
15.1 Oversikt over bruk og konfigurasjon...................................................................................................................................... 90
15.2 Paring ...................................................................................................................................................................................... 90
15.3 Brukertilgangsnivåer............................................................................................................................................................... 95
15.4 Demo-modus .......................................................................................................................................................................... 98
15.5 Funksjoner .............................................................................................................................................................................. 98
15 | Om appen
15.2.1 Om paring............................................................................................................................................................... 90
15.2.2 Pare appen med en fjernkontroll........................................................................................................................... 90
15.2.3 Slik foretar du en Bluetooth-tilkobling .................................................................................................................. 91
15.2.4 Avslutte Bluetooth-tilkoblingen ............................................................................................................................. 93
15.2.5 Fjerne tilkoblingsinformasjon ................................................................................................................................ 94
15.3.1 Om brukertilgangsnivåer........................................................................................................................................ 95
15.3.2 Grunnleggende modus........................................................................................................................................... 96
15.3.3 Avansert modus ..................................................................................................................................................... 96
15.3.4 Installatørmodus .................................................................................................................................................... 96
15.4.1 Om demo-modus ................................................................................................................................................... 98
15.4.2 Starte demo-modus ............................................................................................................................................... 98
15.4.3 Avslutte demo-modus............................................................................................................................................ 98
15.5.1 Oversikt: Funksjoner .............................................................................................................................................. 98
15.5.2 Fastvareoppdatering for fjernkontroll ................................................................................................................... 98
15.5.3 Varsler..................................................................................................................................................................... 99
15.5.4 Status for master/slave .......................................................................................................................................... 99
15.5.5 Skjermbilde............................................................................................................................................................. 99
15.5.6 Statusindikator ....................................................................................................................................................... 100
15.5.7 Dato og klokkeslett................................................................................................................................................. 100
15.5.8 Om .......................................................................................................................................................................... 101
15.5.9 Fjern tilkoblingsinformasjon .................................................................................................................................. 101
15.5.10 Registrering av personer ........................................................................................................................................ 101
15.5.11 Tidsbryter AV .......................................................................................................................................................... 102
15.5.12 Energiforbruk ......................................................................................................................................................... 102
15.5.13 Grenseverdi for strømforbruk................................................................................................................................ 102
15.5.14 Automatisk tilbakestilling av innstillingsverdi........................................................................................................ 102
15.5.15 Tidsplan .................................................................................................................................................................. 103
15.5.16 Ferie ........................................................................................................................................................................ 104
15.5.17 Logikk for innstillingsverdi...................................................................................................................................... 104
15.5.18 Tilbakestilling .......................................................................................................................................................... 105
15.5.19 Individuell luftstrømretning ................................................................................................................................... 106
15.5.20 Luftstrøm med aktiv sirkulasjon............................................................................................................................. 107
15.5.21 Område for innstillingsverdi................................................................................................................................... 107
15.5.22 Masteranlegg for kjøling/oppvarming ................................................................................................................... 107
15.5.23 Område for luftstrømretning ................................................................................................................................. 107
15.5.24 Beskyttelse mot trekk............................................................................................................................................. 108
15.5.25 Hurtigstart .............................................................................................................................................................. 108
15.5.26 Sperre for ekstern inngang .................................................................................................................................... 109
15.5.27 Avising..................................................................................................................................................................... 109
15.5.28 Funksjonslås ........................................................................................................................................................... 109
15.5.29 Lyddempet modus ................................................................................................................................................. 111
15.5.30 Feil og advarsler ..................................................................................................................................................... 111
15.5.31 Anleggsnummer ..................................................................................................................................................... 111
15.5.32 Automatisk filterrengjøring.................................................................................................................................... 112
15.5.33 Filtervarsler............................................................................................................................................................. 112
15.5.34 AirNet-adresse........................................................................................................................................................ 112
15.5.35 Gruppeadresse ....................................................................................................................................................... 112
15.5.36 Feltinnstillinger....................................................................................................................................................... 113
15.5.37 Kjøringsrotasjon ..................................................................................................................................................... 114
15.5.38 Prøvekjøring ........................................................................................................................................................... 115
15.5.39 Anleggsstatus ......................................................................................................................................................... 117
15.5.40 Driftstimer .............................................................................................................................................................. 117
15.5.41 Kontaktinformasjon................................................................................................................................................ 117
15.5.42 Luftstrøm med aktiv sirkulasjon............................................................................................................................. 117
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
89
15 | Om appen
15.1 Oversikt over bruk og konfigurasjon
15.2 Paring
15.5.43 Angi overføring ....................................................................................................................................................... 117
15.5.44 Adresse til overvåket rom ...................................................................................................................................... 118
15.5.45 Test alarm for kjølemedielekkasje ......................................................................................................................... 118
Appen søker stadig etter BRC1H-fjernkontroller den kan koble seg til. Alle
fjernkontroller innenfor området til den mobile enheten står oppført på
startmenyen under Enheter i nærheten. Du finner også en liste over kontroller du
nylig har samhandlet med, under Nylige enheter.
Hvis du vil bruke og/eller konfigurere systemet, trykker du på flisen til
fjernkontrollen som er koblet til innendørsanleggene du vil styre.
INFORMASJON
I Installatørmodus vises ikke delen "Nylige enheter". Du finner mer informasjon
under "15.3Brukertilgangsnivåer"[495].
15.2.1 Om paring
Før du faktisk kan koble til en fjernkontroll, må du kontrollere at appen og
fjernkontrollen er paret. Par appen med alle fjernkontrollene du vil koble til.
15.2.2 Pare appen med en fjernkontroll
Forutsetning: Du er i nærheten av fjernkontrollen.
1 I appen trykker du på fjernkontrollen du vil pare med.
Resultat: Operativsystemet til den mobile enheten sender ut en
paringsforespørsel.
Resultat: Fjernkontrollen viser følgende skjermbilde:
2 Godta paringsforespørselen i appen.
3 Godta paringsforespørselen på fjernkontrollen ved å trykke på .
Resultat: Appen pares med fjernkontrollen.
Referanseguide for montører og brukere
90
INFORMASJON
Når fjernkontrollene er paret med appen, vil de alltid være tilkoblet. Du trenger ikke
gjenta dette hver gang du vil bruke appen, med mindre du sletter tilkoblingene. Du
finner mer informasjon under .
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
15.2.3 Slik foretar du en Bluetooth-tilkobling
INFORMASJON
Hvordan du oppretter en Bluetooth-tilkobling avhenger av hvilken modus
fjernkontrollen er innstilt den skal brukes i.
Modus for fjernkontroll: "Normal"
Forutsetning: Du har en mobil enhet der Madoka Assistant-appen er installert og
åpnet.
Forutsetning: På denne mobile enheten er Bluetooth slått PÅ.
Forutsetning: Du er i nærheten av fjernkontrollen.
1 Trykk på i startskjermbildet for å gå inn i hovedmenyen.
2 Bruk og til å navigere til Bluetooth-menyen.
15 | Om appen
3 Trykk på for å åpne menyen.
4 Trykk på for å aktivere og få fjernkontrollen til å sende ut et Bluetooth-
signal.
Resultat:
Numerisk sammenlikning
5 I appen Madoka Assistant trykker du på flisen til fjernkontrollen der du vil
oppdatere programvaren.
Resultat: Hvis det er første gang du oppretter en tilkobling eller når
tilkoblingsinformasjonen er blitt fjernet, sender operativsystemet til den
mobile enheten ut en paringsforespørsel, deriblant en numerisk streng.
Resultat: Fjernkontrollen viser en numerisk streng, som sammenliknes med
strengen til paringsforespørselen.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
6 Godta paringsforespørselen i appen.
Referanseguide for montører og brukere
91
15 | Om appen
Moduser for fjernkontroll: "Kun alarm" og "Kontrollør"
7 Trykk på på fjernkontrollen for å bekrefte den numeriske strengen.
Resultat: Fjernkontrollen og den mobile enheten er tilkoblet via Bluetooth.
Forutsetning: Du har en mobil enhet der Madoka Assistant-appen er installert og
åpnet.
Forutsetning: På denne mobile enheten er Bluetooth slått PÅ.
Forutsetning: Du er i nærheten av fjernkontrollen.
1 Trykk på og hold inne på startskjermbildet helt til informasjonsskjermbildet
vises.
2 På informasjonsskjermbildet trykker du samtidig på og holder inne og til
installatørmenyen åpnes.
3 Bruk og til å navigere til Bluetooth-menyen.
4 Trykk på for å åpne menyen.
5 Trykk på for å aktivere og få fjernkontrollen til å sende ut et Bluetooth-
signal.
Resultat:
Numerisk sammenlikning
6 I appen Madoka Assistant trykker du på flisen til fjernkontrollen der du vil
oppdatere programvaren.
Referanseguide for montører og brukere
92
Resultat: Hvis det er første gang du oppretter en tilkobling eller når
tilkoblingsinformasjonen er blitt fjernet, sender operativsystemet til den
mobile enheten ut en paringsforespørsel, deriblant en numerisk streng.
Resultat: Fjernkontrollen viser en numerisk streng, som sammenliknes med
strengen til paringsforespørselen.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
7 Godta paringsforespørselen i appen.
8 Trykk på på fjernkontrollen for å bekrefte den numeriske strengen.
Resultat: Fjernkontrollen og den mobile enheten er tilkoblet via Bluetooth.
15.2.4 Avslutte Bluetooth-tilkoblingen
INFORMASJON
Hvordan du avslutter en Bluetooth-tilkobling avhenger av hvilken modus
fjernkontrollen er innstilt den skal brukes i.
Modus for fjernkontroll: "Normal"
1 Trykk på i startskjermbildet for å gå inn i hovedmenyen.
15 | Om appen
2 Bruk og til å navigere til Bluetooth-menyen.
3 Trykk på for å åpne menyen.
4 Trykk på for å få fjernkontrollen til å slutte å sende ut et Bluetooth-signal.
Resultat:
Moduser for fjernkontroll: "Kun alarm" og "Kontrollør"
1 Trykk på og hold inne på startskjermbildet helt til informasjonsskjermbildet
vises.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
2 På informasjonsskjermbildet trykker du samtidig på og holder inne og til
installatørmenyen åpnes.
Referanseguide for montører og brukere
93
15 | Om appen
3 Bruk og til å navigere til Bluetooth-menyen.
4 Trykk på for å åpne menyen.
5 Trykk på for å få fjernkontrollen til å slutte å sende ut et Bluetooth-signal.
Resultat:
15.2.5 Fjerne tilkoblingsinformasjon
INFORMASJON
Hvordan du fjerner tilkoblingsinformasjon avhenger av hvilken modus fjernkontrollen
er innstilt den skal brukes i.
Modus for fjernkontroll: "Normal"
1 Trykk på i startskjermbildet for å gå inn i hovedmenyen.
2 Bruk og til å navigere til Bluetooth-menyen.
3 Trykk på for å åpne menyen.
Referanseguide for montører og brukere
94
4 Trykk på for å fjerne tilkoblingsinformasjonen fra fjernkontrollen.
Resultat:
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Moduser for fjernkontroll: "Kun alarm" og "Kontrollør"
1 Trykk på og hold inne på startskjermbildet helt til informasjonsskjermbildet
vises.
2 På informasjonsskjermbildet trykker du samtidig på og holder inne og til
installatørmenyen åpnes.
15 | Om appen
3 Bruk og til å navigere til Bluetooth-menyen.
4 Trykk på for å åpne menyen.
5 Trykk på for å fjerne tilkoblingsinformasjonen fra fjernkontrollen.
Resultat:
15.3 Brukertilgangsnivåer
15.3.1 Om brukertilgangsnivåer
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Brukertilgangsnivået angir hvilke funksjoner og innstillinger som vises for brukeren
av appen. Et høyere brukertilgangsnivå lar brukeren foreta større endringer i
avanserte innstillinger for bruk og konfigurasjon. Det finnes 3 mulige
brukertilgangsnivåer som tilsvarer 3 mulige moduser:
▪ Grunnleggende
▪ Avansert
Referanseguide for montører og brukere
95
15 | Om appen
15.3.2 Grunnleggende modus
15.3.3 Avansert modus
Om Avansert modus
Aktivere Avansert modus
▪ Montør
I denne modusen har brukeren tilgang til alle nødvendige grunnleggende
innstillinger. Modusen anbefales for vanlige sluttbrukere. Denne modusen er
aktivert som standard når du installerer appen. Vil du endre til en annen modus,
kan du se "Avansert modus"[496] eller "Installatørmodus"[496].
I Avansert modus kan du foreta større endringer i mer avanserte innstillinger for
bruk og konfigurasjon. Når disse er aktivert, kan du vise og endre innstillinger som,
hvis de konfigureres feil, kan skade funksjonen til enheten. Det anbefales at kun
avanserte brukere aktiverer denne innstillingen. Du finner en oversikt over hvilke
innstillinger du kan gjøre i Avansert modus under "Oversikt: Funksjoner"[498].
Forutsetning: Du er ikke i Avansert modus.
Resultat: Avansert modus er aktivert. Avanserte innstillinger vises i
"Anleggsinnstillinger"-menyen.
Deaktivere Avansert modus
Forutsetning: Du er i Avansert modus.
Resultat: Avansert modus er deaktivert. Avanserte innstillinger vises ikke lenger i
"Anleggsinnstillinger"-menyen.
15.3.4 Installatørmodus
1 Gå til hovedmenyen.
2 Trykk på "Om".
3 Trykk på "Avanserte innstillinger".
4 Trykk på bryteren for å slå på "Avanserte innstillinger".
5 Bekreft valget ved å trykke på "Jeg forstår" når du blir bedt om det.
1 Gå til hovedmenyen.
2 Trykk på "Om".
3 Trykk på "Avanserte innstillinger".
4 Trykk på bryteren for å slå av "Avanserte innstillinger".
Om installatørmodus
Aktivere installatørmodus
Referanseguide for montører og brukere
96
I Installatørmodus har du tilgang til innstillinger som ikke er tilgjengelige for vanlige
sluttbrukere eller avanserte brukere. Du finner en oversikt over hvilke innstillinger
du bare kan gjøre i Installatørmodus under "Oversikt: Funksjoner"[498].
Forutsetning: Du er ikke i installatørmodus.
1 Gå til hovedmenyen.
2 Trykk på "Om".
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
3 Trykk fem ganger på "App-versjon".
Resultat: Du er i installatørmodus.
Resultat: Installatørmodus aktiveres automatisk.
INFORMASJON
Deaktivere installatørmodus
Forutsetning: Du er i installatørmodus.
1 Gå til hovedmenyen.
2 Trykk på "Installatørmodus er aktivert".
Resultat: Du er i installatørmodus.
Resultat: Installatørmodus aktiveres automatisk.
15 | Om appen
▪ Trykk på Tilbake-knappen hvis du vil fortsette å bruke appen i installatørmodus.
▪ Varigheten til installatørmodus avhenger av innstillingene. Se "Foreta innstillinger
for installatørmodus"[497] hvis du vil ha mer informasjon.
▪ Det finnes en visuell indikasjon på at installatørmodus er aktivert, som kan
deaktiveres. Se "Foreta innstillinger for installatørmodus" [4 97] hvis du vil ha
mer informasjon.
3 Deaktiver installatørmodus ved å trykke på glidebryteren.
Resultat: Installatørmodus deaktiveres.
Foreta innstillinger for installatørmodus
1 Aktiver installatørmodus.
Resultat: Du er i installatørmodus.
2 Foreta innstillinger for installatørmodus.
Innstillinger for installatørmodus Beskrivelse
Installatørmodus Aktiver eller deaktiver installatørmodus.
Midlertidig / På ubestemt tid Angi varigheten til installatørmodus.
Indikator for installatørmodus Angi om aktivering av installatørmodus
▪ Midlertidig: installatørmodus er
aktivert i 30 minutter. Etter 30
minutter vil installatørmodus
deaktiveres automatisk. (standard)
▪ På ubestemt tid: installatørmodus er
aktivert frem til den deaktiveres
manuelt.
er angitt av indikatoren for
installatørmodus.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
INFORMASJON
Husk at installatørmodus aktiveres automatisk straks du åpner installatørmenyen.
Referanseguide for montører og brukere
97
15 | Om appen
15.4 Demo-modus
15.4.1 Om demo-modus
15.4.2 Starte demo-modus
15.4.3 Avslutte demo-modus
Vil du teste ut appens funksjoner for bruk og konfigurasjon i et trygt miljø, kan du
starte en demo-versjon av appen.
Forutsetning: Du er ikke i demo-modus.
1 Gå til hovedmenyen.
2 Trykk på "Demo-modus".
Resultat: Du er i demo-modus.
Forutsetning: Du er i demo-modus.
1 Gå til hovedmenyen.
2 Trykk på "Avslutt Demo-modus".
Resultat: Du har avsluttet demo-modus.
15.5 Funksjoner
15.5.1 Oversikt: Funksjoner
MERKNAD
Avhengig av brukertilgangsnivået kan flere eller færre innstillinger vises i
Anleggsinnstillinger-menyen. Se "15.3 Brukertilgangsnivåer" [4 95] for mer
informasjon om hvordan du endrer modus.
INFORMASJON
Innstillinger kan lagres som favoritter ved å trykke på stjernesymbolet øverst til høyre
i menyen for den aktuelle innstillingen. Disse innstillingene vises deretter øverst på
Anleggsinnstillinger-menyen, slik at de er lettere tilgjengelige.
15.5.2 Fastvareoppdatering for fjernkontroll
Oppdater fastvaren for fjernkontrollen. Fjernkontrollens fastvare må holdes
oppdatert. Når det finnes ny fastvare for en fjernkontroll, vil appen sende ut et
varsel på driftsskjermbildet til fjernkontrollen.
Oppdatere fastvaren for fjernkontrollen
Referanseguide for montører og brukere
98
Forutsetning: Du er i driftsskjermbildet til en fjernkontroll, og appen har varslet
deg om at det finnes ny fastvare for fjernkontrollen.
Forutsetning: Du er i nærheten av fjernkontrollen.
1 Trykk på innstillinger-ikonet.
Resultat: Du er i "Anleggsinnstillinger"-menyen.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
15.5.3 Varsler
15 | Om appen
2 Trykk på "Fastvareoppdatering er tilgjengelig" helt øverst.
Resultat: Du er i "Fastvareoppdatering"-menyen.
3 Trykk på "Oppdater fastvare".
Resultat: Den nyeste fastvaren lastes ned til fjernkontrollen.
Resultat: Fjernkontrollen viser skjermbildet nedenfor under nedlastingen.
Resultat: Etter nedlasting startes fjernkontrollen på nytt for å ta i bruk endringene.
Få oversikt over aktive systemvarsler. Disse kan være:
▪ Feil
▪ Advarsler
▪ Systeminformasjon
15.5.4 Status for master/slave
Finn ut om fjernkontrollen er en master- eller slave-fjernkontroll. Det er ikke mulig
å endre statusen for master/slave fra appen. Du kan se hvordan du endrer
fjernkontrollens status for master/slave under "11Starte opp systemet"[442].
15.5.5 Skjermbilde
Foreta skjerminnstillinger for fjernkontrollen:
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
Referanseguide for montører og brukere
99
15 | Om appen
Innstilling Beskrivelse
Modus for startskjermbilde Angi modus for startskjermbilde:
▪ Standard: Begrenset informasjon om
systemdrift (noen få statusikoner).
▪ Detaljert: Omfattende informasjon om
systemdrift via statusikoner.
Innstillingsverdi på startskjermbilde Angi hvordan startskjermbildet skal vise
innstillingsverdien:
▪ Numerisk: med en numerisk verdi.
▪ Symbol: med et symbol.
Hvis "Innstillingsverdi på
startskjermbilde" er stilt til "Symbol",
stiller du referanseinnstillingsverdien for
både kjøling og oppvarming:
▪ Referanseinnstillingsverdi for kjøling
▪ Referanseinnstillingsverdi for
oppvarming
Se "Innstillingsverdi på startskjermbilde:
Symbol"[458] hvis du vil ha mer
informasjon.
Lysstyrke Still inn lysstyrken.
Kontrast Still inn kontrasten.
15.5.6 Statusindikator
Foreta innstillinger for fjernkontrollens statusindikator:
Modus Kontroller aktiv modus for
Intensitet Angi intensitet for statusindikator.
15.5.7 Dato og klokkeslett
INFORMASJON
Når du foretar skjerminnstillinger for fjernkontrollen via appen, hender det at
fjernkontrollen ikke tar i bruk endringene med en gang. Få fjernkontrollen til å ta i
bruk endringer: Gå til installatørmenyen via fjernkontrollen og deretter tilbake til
startskjermbildet. Du kan se hvordan du åpner installatørmenyen under "Åpne
installatørmenyen"[467].
Innstillinger Beskrivelse
statusindikator. Det er ikke mulig å angi
modus for statusindikator via appen.
Dette må gjøres med feltinnstilling R1-11
via fjernkontrollen. Se "Feltinnstillinger
for fjernkontroll"[473] hvis du vil ha
mer informasjon.
Referanseguide for montører og brukere
100
Angi dato og klokkeslett for fjernkontrollen. På menyen for dato og klokkeslett kan
du sende informasjon om dato og klokkeslett til fjernkontrollen via appen. Du kan
enten sende informasjonen om dato og klokkeslett på den mobile enheten
("Synkroniser med enhetens dato og klokkeslett"), eller du kan opprette og sende
informasjonen om dato og klokkeslett manuelt.
BRC1H52W+K+S
Madoka ledningstilkoblet fjernkontroll
4P596266-1 – 2020.12
