Ghid de referință pentru instalator și utilizator
+
-
Telecomanda cu fir Madoka
BRC1H52W
BRC1H52K
BRC1H52S
Page 2
Cuprins
Cuprins
1 Despre documentaţie 5
1.1 Despre acest document.................................................................................................................................................. 5
1.2 Explicaţia avertizărilor şi simbolurilor............................................................................................................................. 6
1.3 Ghid rapid de referinţă pentru instalator și utilizator.................................................................................................... 6
2 Măsuri de siguranţă generale 7
2.1 Pentru instalator ............................................................................................................................................................. 7
2.2 Pentru utilizator .............................................................................................................................................................. 8
3 Instrucțiuni specifice de tehnica securității pentru instalator 9
Pentru utilizator 10
4 Telecomanda: Prezentare 11
4.1 Despre telecomandă....................................................................................................................................................... 11
4.2 Butoane........................................................................................................................................................................... 12
4.3 Pictograme de stare........................................................................................................................................................ 12
4.4 Indicatorul de stare......................................................................................................................................................... 14
5 Funcţionarea 15
5.1 Utilizare de bază.............................................................................................................................................................. 15
5.1.1 Ecranul principal ............................................................................................................................................. 15
5.1.2 Meniul principal.............................................................................................................................................. 16
5.2 Modul de exploatare....................................................................................................................................................... 17
5.2.1 Despre modurile de funcţionare .................................................................................................................... 18
5.2.2 Pentru setarea modului de exploatare .......................................................................................................... 22
5.3 Valoarea de referință...................................................................................................................................................... 22
5.3.1 Despre valoarea de referință ......................................................................................................................... 23
5.3.2 Pentru a seta valoarea de referință ............................................................................................................... 25
5.4 Data şi ora ....................................................................................................................................................................... 25
5.4.1 Despre dată şi oră........................................................................................................................................... 26
5.4.2 Pentru a seta data și ora................................................................................................................................. 26
5.5 Fluxul de aer.................................................................................................................................................................... 26
5.5.1 Direcţia fluxului de aer ................................................................................................................................... 26
5.5.2 Turaţia ventilatorului ...................................................................................................................................... 27
5.6 Ventilarea........................................................................................................................................................................ 29
5.6.1 Modul de ventilare ......................................................................................................................................... 29
5.6.2 Debitul de ventilare ........................................................................................................................................ 30
5.7 Utilizare avansată............................................................................................................................................................ 30
Ghid de referință pentru instalator și utilizator
2
6 Întreţinere şi deservire 31
6.1 Prezentare: Întreţinere şi service ................................................................................................................................... 31
7 Depanarea 32
7.1 Prezentare: Depanarea................................................................................................................................................... 32
7.2 Detectarea scurgerilor de agent frigorific ...................................................................................................................... 32
7.2.1 Despre detectarea scurgerilor de agent frigorific ......................................................................................... 32
7.2.2 Pentru a opri alarma de detectare a scurgerilor ........................................................................................... 33
Pentru instalator 34
8 Despre cutie 35
8.1 Pentru a despacheta telecomanda................................................................................................................................. 35
9 Pregătirea 36
9.1 Cerinţe pentru cablare.................................................................................................................................................... 36
9.1.1 Pentru a pregăti cablajul pentru instalare ..................................................................................................... 36
10 Instalarea 37
10.1 Prezentare generală: instalarea...................................................................................................................................... 37
10.2 Montarea telecomenzii................................................................................................................................................... 37
10.2.1 Despre montaj telecomenzii .......................................................................................................................... 37
10.2.2 Pentru a monta telecomanda ........................................................................................................................ 38
10.3 Conectarea cablajului electric ........................................................................................................................................ 38
10.3.1 Măsuri de precauție la conectarea cablajului electric................................................................................... 38
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 3
Cuprins
10.3.2 Pentru a conecta cablajul electric.................................................................................................................. 39
10.4 Închiderea telecomenzii.................................................................................................................................................. 40
10.4.1 Precauții la închiderea telecomenzii.............................................................................................................. 40
10.4.2 Pentru a închide telecomanda....................................................................................................................... 40
10.5 Deschiderea telecomenzii............................................................................................................................................... 41
10.5.1 Precauții la deschiderea telecomenzii ........................................................................................................... 41
10.5.2 Pentru a deschide telecomanda .................................................................................................................... 41
11 Pornirea instalaţiei 42
11.1 Desemnarea telecomenzii .............................................................................................................................................. 42
11.1.1 Pentru a desemna o telecomandă drept secundară..................................................................................... 43
12 Telecomanda: Prezentare 44
12.1 Despre telecomandă....................................................................................................................................................... 44
12.1.1 Configurarea telecomenzii............................................................................................................................. 45
12.2 Butoane ........................................................................................................................................................................... 45
12.3 Pictograme de stare ........................................................................................................................................................ 46
12.4 Indicatorul de stare......................................................................................................................................................... 47
12.4.1 Comportamentul............................................................................................................................................ 47
13 Funcţionarea 49
13.1 Utilizare de bază.............................................................................................................................................................. 49
13.1.1 Lumina de fundal a ecranului......................................................................................................................... 49
13.1.2 Ecranul principal............................................................................................................................................. 50
13.1.3 Ecranul de informații...................................................................................................................................... 51
13.1.4 Meniul principal.............................................................................................................................................. 52
13.2 Modul de exploatare....................................................................................................................................................... 53
13.2.1 Despre modurile de funcţionare.................................................................................................................... 53
13.2.2 Pentru setarea modului de exploatare.......................................................................................................... 58
13.3 Valoarea de referință ...................................................................................................................................................... 58
13.3.1 Despre valoarea de referință ......................................................................................................................... 59
13.3.2 Pentru a seta valoarea de referință ............................................................................................................... 61
13.4 Data şi ora ....................................................................................................................................................................... 61
13.4.1 Despre dată şi oră........................................................................................................................................... 62
13.4.2 Pentru a seta data și ora................................................................................................................................. 62
13.5 Fluxul de aer.................................................................................................................................................................... 62
13.5.1 Direcţia fluxului de aer ................................................................................................................................... 62
13.5.2 Turaţia ventilatorului...................................................................................................................................... 63
13.6 Ventilarea ........................................................................................................................................................................ 65
13.6.1 Modul de ventilare......................................................................................................................................... 65
13.6.2 Debitul de ventilare........................................................................................................................................ 66
13.7 Utilizare avansată............................................................................................................................................................ 66
14 Configurare 67
14.1 Meniul instalatorului....................................................................................................................................................... 67
14.1.1 Despre meniul de instalare ............................................................................................................................ 67
14.1.2 Setările ecranului............................................................................................................................................ 68
14.1.3 Setările indicatorului de stare........................................................................................................................ 69
14.1.4 Setări locale .................................................................................................................................................... 69
14.1.5 Setări diverse.................................................................................................................................................. 74
14.2 Actualizarea software-ului .............................................................................................................................................. 88
14.2.1 Despre actualizările software-ului ................................................................................................................. 88
14.2.2 Actualizarea software-ului cu aplicația.......................................................................................................... 89
14.2.3 Actualizarea software-ului cu instrumentul de actualizare........................................................................... 89
15 Despre aplicație 91
15.1 Prezentarea funcționării și configurației ........................................................................................................................ 92
15.2 Asocierea......................................................................................................................................................................... 92
15.2.1 Despre asociere.............................................................................................................................................. 92
15.2.2 Pentru a asocia aplicația cu o telecomandă .................................................................................................. 92
15.2.3 Pentru a efectua o conexiune Bluetooth....................................................................................................... 93
15.2.4 Terminarea conexiunii Bluetooth................................................................................................................... 95
15.2.5 Eliminarea informațiilor de asociere.............................................................................................................. 96
15.3 Niveluri de acces ale utilizatorilor .................................................................................................................................. 97
15.3.1 Despre nivelurile de acces ale utilizatorilor................................................................................................... 97
15.3.2 Modul de bază................................................................................................................................................ 98
15.3.3 Mod avansat................................................................................................................................................... 98
15.3.4 Modul instalator............................................................................................................................................. 98
15.4 Modul demo.................................................................................................................................................................... 100
15.4.1 Despre modul demo....................................................................................................................................... 100
15.4.2 Pentru a lansa modul demo........................................................................................................................... 100
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
3
Page 4
Cuprins
15.4.3 Pentru a ieși din modul demo........................................................................................................................ 100
15.5 Funcţii.............................................................................................................................................................................. 100
15.5.1 Prezentare: Funcţii ......................................................................................................................................... 100
15.5.2 Actualizarea firmware-ului telecomenzii....................................................................................................... 100
15.5.3 Notificări ......................................................................................................................................................... 101
15.5.4 Starea principală/secundară .......................................................................................................................... 101
15.5.5 Ecran............................................................................................................................................................... 101
15.5.6 Indicator de stare ........................................................................................................................................... 102
15.5.7 Data şi ora....................................................................................................................................................... 103
15.5.8 Despre............................................................................................................................................................. 103
15.5.9 Eliminați informațiile de asociere .................................................................................................................. 103
15.5.10 Detectarea prezenței...................................................................................................................................... 103
15.5.11 Temporizatorul de oprire ............................................................................................................................... 104
15.5.12 Consumul de energie...................................................................................................................................... 104
15.5.13 Limita consumului de energie........................................................................................................................ 104
15.5.14 Resetarea automată a valorii de referință..................................................................................................... 105
15.5.15 Programarea................................................................................................................................................... 105
15.5.16 Vacanță ........................................................................................................................................................... 106
15.5.17 Logica valorii de referință............................................................................................................................... 106
15.5.18 Diminuarea ..................................................................................................................................................... 108
15.5.19 Direcția fluxului individual de aer................................................................................................................... 109
15.5.20 Circularea activă a fluxului de aer .................................................................................................................. 109
15.5.21 Interval valoare de referință .......................................................................................................................... 110
15.5.22 Starea de principală la răcire/încălzire........................................................................................................... 110
15.5.23 Intervalul direcției fluxului de aer .................................................................................................................. 110
15.5.24 Prevenirea curentului..................................................................................................................................... 111
15.5.25 Pornirea rapidă............................................................................................................................................... 111
15.5.26 Interblocarea semnalelor externe.................................................................................................................. 111
15.5.27 Operațiunea de dezghețare ........................................................................................................................... 112
15.5.28 Blocarea funcției............................................................................................................................................. 112
15.5.29 Mod silențios .................................................................................................................................................. 114
15.5.30 Erori și avertizări............................................................................................................................................. 114
15.5.31 Numărul de unitate ........................................................................................................................................ 114
15.5.32 Autocurăţare filtru.......................................................................................................................................... 115
15.5.33 Notificările pentru filtru ................................................................................................................................. 115
15.5.34 Adresa Airnet.................................................................................................................................................. 115
15.5.35 Adresă de grup ............................................................................................................................................... 115
15.5.36 Setări locale .................................................................................................................................................... 116
15.5.37 Rotația de serviciu .......................................................................................................................................... 117
15.5.38 Probă de funcționare...................................................................................................................................... 118
15.5.39 Starea unității ................................................................................................................................................. 120
15.5.40 Ore de funcționare ......................................................................................................................................... 120
15.5.41 Informații de contact...................................................................................................................................... 120
15.5.42 Circularea activă a fluxului de aer .................................................................................................................. 121
15.5.43 Migrarea setărilor........................................................................................................................................... 121
15.5.44 Adresa camerei supravegheate...................................................................................................................... 121
15.5.45 Testarea alarmei de scurgere de agent frigorific........................................................................................... 121
Ghid de referință pentru instalator și utilizator
4
16 Întreţinerea 122
16.1 Măsuri de protecţie la întreținere .................................................................................................................................. 122
16.2 Despre întreținere........................................................................................................................................................... 122
16.3 Pentru a elimina un ecran de avertizare ........................................................................................................................ 124
16.4 Pentru a curăța telecomanda ......................................................................................................................................... 124
16.5 Indicația "Este timpul ca filtrul de aer să fie curățat" .................................................................................................... 124
16.5.1 Pentru a elimina indicația Este timpul ca filtrul de aer să fie curățat ........................................................... 124
17 Depanarea 125
17.1 Codurile de eroare ale unităţii interioare....................................................................................................................... 125
17.2 Detectarea scurgerilor de agent frigorific ...................................................................................................................... 127
17.2.1 Despre detectarea scurgerilor de agent frigorific ......................................................................................... 127
17.2.2 Pentru a opri alarma de detectare a scurgerilor ........................................................................................... 127
18 Date tehnice 128
18.1 Diagrama de conexiuni ................................................................................................................................................... 128
18.1.1 Dispunere tipică.............................................................................................................................................. 128
18.1.2 Dispunere tipică pentru controlul de grup .................................................................................................... 128
18.1.3 Telecomanda + echipamentul de control central DIII................................................................................... 130
19 Glosar 131
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 5
1 Despre documentaţie
În acest capitol
1.1 Despre acest document.......................................................................................................................................................... 5
1.2 Explicaţia avertizărilor şi simbolurilor .................................................................................................................................... 6
1.3 Ghid rapid de referinţă pentru instalator și utilizator............................................................................................................ 6
1.1 Despre acest document
Public ţintă
Instalatori autorizați + utilizatorii finali
Set documentaţie
Acest document face parte din setul documentaţiei. Setul complet este format din:
▪ Manual de instalare și exploatare:
- Instrucțiuni de instalare
- Instrucțiuni pentru exploatarea de bază
1 | Despre documentaţie
▪ Ghidul de referință al instalatorului și utilizatorului:
- Informații detaliate privind instalarea și funcționarea
▪ Declarație de conformitate:
INFORMAŢII: Declarație de conformitate
Prin prezenta, Daikin Europe N.V. declară că echipamentul radio de tip BRC1H este în
conformitate cu Directiva 2014/53/UE. Declarația de conformitate originală este
disponibilă de la paginile produsului BRC1H.
Setul de documentație este disponibil de la paginile produsului BRC1H:
▪ BRC1H52W: https://qr.daikin.eu/?N=BRC1H52W
▪ BRC1H52K: https://qr.daikin.eu/?N=BRC1H52K
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
▪ BRC1H52S: https://qr.daikin.eu/?N=BRC1H52S
Ghid de referință pentru instalator și utilizator
5
Page 6
1 | Despre documentaţie
1.2 Explicaţia avertizărilor şi simbolurilor
INFORMAŢII: Documentația din aplicația Madoka Assistant
Telecomanda permite numai setări și exploatarea de bază. Setările și exploatarea
avansată sunt efectuate prin aplicația Madoka Assistant. Pentru informații
suplimentare, consultați aplicația și documentația din aplicație. Aplicația Madoka
Assistant este disponibilă din Google Play si Apple Store.
Cele mai recente versiuni ale documentaţiei furnizate pot fi disponibile pe site-ul
Web Daikin regional sau prin intermediul distribuitorului.
Documentaţia originală este scrisă în limba engleză. Toate celelalte limbi reprezintă
traduceri.
Manual de date tehnice
▪ Un subset al celor mai recente date tehnice este disponibil pe site-ul Daikin
regional (accesibil publicului).
▪ Setul complet cu cele mai recente date tehnice este disponibil pe Daikin Business
Portal (se cere autentificare).
PERICOL
Indică o situaţie care duce la deces sau rănire gravă.
PERICOL: RISC DE ELECTROCUTARE
Indică o situaţie care poate duce la electrocutare.
AVERTIZARE
Indică o situaţie care poate duce la deces sau rănire gravă.
PRECAUŢIE
Indică o situaţie care poate duce la rănirea minoră sau mai puţin gravă.
NOTIFICARE
Indică o situaţie care poate duce la distrugerea echipamentului sau bunurilor.
INFORMAŢII
Indică sfaturi utile sau informaţii suplimentare.
1.3 Ghid rapid de referinţă pentru instalator și utilizator
Ghid de referință pentru instalator și utilizator
6
PERICOL: RISC DE EXPLOZIE
Indică o situaţie care poate duce la explozie.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 7
2 | Măsuri de siguranţă generale
2 Măsuri de siguranţă generale
În acest capitol
2.1 Pentru instalator..................................................................................................................................................................... 7
2.2 Pentru utilizator...................................................................................................................................................................... 8
2.1 Pentru instalator
Măsurile de precauție descrise în acest document acoperă subiecte foarte
importante, urmăriți-le cu atenție.
INFORMAŢII
Această telecomandă este opțională și nu poate fi utilizată independent. Consultați
de asemenea manualul de instalare și exploatare a unităților interioare și exterioare.
AVERTIZARE
Instalarea sau conectarea necorespunzătoare a echipamentului sau accesoriilor
poate cauza electrocutare, scurtcircuit, scăpări, incendiu sau alte deteriorări ale
echipamentului. Utilizați numai accesorii, echipament opțional și piese de rezervă
fabricate sau aprobate de Daikin.
AVERTIZARE
Tot cablajul de legătură şi toate componentele trebuie instalate de un electrician
autorizat şi trebuie să se conformeze legislației în vigoare.
NOTIFICARE
Telecomanda TREBUIE montată în interior.
NOTIFICARE
Când telecomanda este utilizată ca termostat de încăpere, selectați un loc de
instalare unde poate fi detectată temperatura medie din încăpere.
NU instalaţi telecomanda în următoarele locuri:
▪ În locuri unde este expus luminii soarelui.
▪ În locuri unde este aproape de o sursă de căldură.
▪ În locuri afectate de aerul din exterior sau de curenţii de aer, de ex. datorită
deschiderii/închiderii uşii.
▪ În locuri unde afișajul se poate murdări ușor.
▪ În locuri unde NU există acces ușor la comenzi.
▪ În locuri cu temperaturi <–10°C și >50°C.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
▪ În locuri unde umiditatea relativă este >95%.
▪ În locuri unde există instalaţii care emit unde electromagnetice. Undele
electromagnetice pot perturba sistemul de comandă, cauzând defectarea
echipamentului.
▪ În locurile unde poate fi expus la apă, sau în zone umede în general.
Dacă NU sunteți sigur cum să instalaţi sau să exploataţi unitatea, contactaţi
distribuitorul.
Ghid de referință pentru instalator și utilizator
7
Page 8
2 | Măsuri de siguranţă generale
După terminarea instalării:
▪ Efectuați o proba de funcționare pentru a depista eventuale defecțiuni.
▪ Explicați utilizatorului cum să acționeze telecomanda.
▪ Cereți utilizatorului să păstreze manualul pentru consultare ulterioară.
Pentru siguranță, această telecomandă face parte dintr-un sistem de detectare a
scurgerilor de agent frigorific. Pentru a fi eficient, sistemul trebuie alimentat
electric în permanență după instalare, spre deosebire de perioada service-ului.
2.2 Pentru utilizator
INFORMAŢII
Consultați distribuitorul cu privire la reamplasarea și reinstalarea telecomenzii.
AVERTIZARE
NU utilizați solvenți organici, precum diluant de vopsea,
pentru a curăța telecomanda.
AVERTIZARE
NU folosiţi materiale inflamabile lângă telecomandă (de
ex., spray pentru păr sau insecticide).
AVERTIZARE
Pentru a preveni electrocutarea sau incendiile:
▪ NU acţionaţi telecomanda cu mâinile ude.
▪ NU demontați telecomanda și nu atingeți piesele din
interior. Luaţi legătura cu distribuitorul.
▪ NU modificați sau reparaţi telecomanda. Luaţi legătura
cu distribuitorul.
▪ NU reamplasaţi sau reinstalați telecomanda de unul
singur. Luaţi legătura cu distribuitorul.
AVERTIZARE
NU vă jucați cu unitatea sau cu telecomanda sa.
Exploatarea accidentală de către un copil poate cauza
accidentări şi îmbolnăviri.
Ghid de referință pentru instalator și utilizator
8
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 9
3 | Instrucțiuni specifice de tehnica securității pentru instalator
3 Instrucțiuni specifice de tehnica securității
pentru instalator
Respectați întotdeauna următoarele instrucțiuni și reglementări de tehnica
securității.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
9
Page 10
Pentru utilizator
Pentru utilizator
Ghid de referință pentru instalator și utilizator
10
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 11
4 Telecomanda: Prezentare
În acest capitol
4.1 Despre telecomandă .............................................................................................................................................................. 11
4.2 Butoane................................................................................................................................................................................... 12
4.3 Pictograme de stare................................................................................................................................................................ 12
4.4 Indicatorul de stare................................................................................................................................................................. 14
4.1 Despre telecomandă
În funcție de configurație, telecomanda poate funcționa în oricare dintre cele trei
moduri. Fiecare mod oferă funcționalități diferite ale telecomenzii.
Mod Funcționalitate
Normal Telecomanda este complet funcțională.
4 | Telecomanda: Prezentare
Toate funcționalitățile descrise în
"5Funcţionarea"[415] sunt
disponibile.
Telecomanda poate fi telecomandă
principală sau secundară.
Numai alarmă Telecomanda acționează doar ca alarmă
de detectare a scurgerilor pentru o
singură unitate interioară.
Nu este disponibilă nici o funcționalitate
descrisă la "5Funcţionarea"[415].
Pentru informații despre alarma de
detectare a scurgerilor, vezi
"7.2Detectarea scurgerilor de agent
frigorific"[432].
Telecomanda poate fi telecomandă
principală sau secundară.
Supraveghetor Telecomanda acționează doar ca alarmă
de detectare a scurgerilor (pentru
întregul sistem, adică mai multe unități
interioare și telecomenzile lor
respective). Acest mod este destinat
unei telecomenzi care trebuie utilizate
într-un loc de supraveghere, de ex.,
recepția unui hotel.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Nu este disponibilă nici o funcționalitate
descrisă la "5Funcţionarea"[415].
Pentru informații despre alarma de
detectare a scurgerilor, vezi
"7.2Detectarea scurgerilor de agent
frigorific"[432].
Telecomanda nu poate fi decât
telecomandă secundară.
Ghid de referință pentru instalator și utilizator
11
Page 12
4 | Telecomanda: Prezentare
+
-
c b d
a
Pentru mai multe informații despre modul de setare a telecomenzii pentru a fi
funcțională într-un anumit mod, vezi "Configurarea telecomenzii" [4 45]. Când
utilizați modul "Supraveghetor", este important să setați adresa camerei
supravegheate pentru a ști la care unitate interioară are loc alarma de scurgere de
agent frigorific. Vezi "Adresa camerei supravegheate" [4 121] pentru mai multe
informații.
4.2 Butoane
a
PORNIT/OPRIT
▪ Când este oprit, apăsați pentru a porni sistemul.
▪ Când este pornit, apăsați pentru a opri sistemul.
b
INTRARE/ACTIVARE/SETARE
▪ Din ecranul de pornire, intrați în meniul principal.
▪ Din meniul principal, intrați în unul dintre submeniuri.
▪ Din submeniul respectiv, activați un mod de funcționare/ventilare.
▪ În unul dintre submeniuri, confirmați o setare.
c
PARCURGERE/REGLARE
▪ Parcurgere stânga.
▪ Reglați o setare (implicit: micșorare).
d
PARCURGERE/REGLARE
▪ Parcurgere dreapta.
▪ Reglați o setare (implicit: mărire).
4.3 Pictograme de stare
Pictogramă Descriere
Funcționarea sistemului pornită. Arată că sistemul este în
funcțiune.
(1)
Marca verbală și siglele Bluetooth® sunt mărci înregistrate deținute de Bluetooth SIG, Inc. și utilizarea acestor mărci de
către Daikin Europe N.V. este sub licență. Alte mărci și denumiri comerciale aparțin proprietarilor lor respectivi.
Ghid de referință pentru instalator și utilizator
12
Funcționarea sistemului oprită. Arată că sistemul NU este în
funcțiune.
Bluetooth.
(1)
Arată că telecomanda comunică cu un dispozitiv
mobil, pentru utilizarea cu aplicația Madoka Assistant.
Blocare. Indică faptul că o funcție sau un mod de funcționare
este blocat și deci nu poate fi utilizată sau selectată.
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 13
4 | Telecomanda: Prezentare
Pictogramă Descriere
Control centralizat. Arată că sistemul este controlat de
echipamentul central de comandă (accesoriu opțional), și
controlul sistemului de la telecomandă este limitat.
Comutare sub control centralizat. Arată că comutarea răcire/
încălzire este controlată centralizat de o altă unitate interioară
sau de un selector opțional de răcire/încălzire conectat la
unitatea exterioară.
Dezghețare/Pornire la cald. Arată că este activ modul de
dezghețare/pornire la cald.
Orar/temporizator. Arată că sistemul funcționează conform unui
orar sau că este activat temporizatorul de oprire.
Ora nu este setată. Arată că ceasul telecomenzii nu este setat.
Funcționarea filtrului cu autocurățare. Arată că funcționarea
filtrului cu autocurățare este activă.
Pornire rapidă. Arată că este activ modul de pornire rapidă
(numai Sky Air).
Probă de funcționare. Arată că este activ modul de probă de
funcționare (numai Sky Air).
Inspecție. Arată că unitatea interioară sau exterioară este
inspectată.
Inspecție periodică. Arată că unitatea interioară sau exterioară
este inspectată.
Rezervă. Arată că în sistem o unitate interioară este setată ca
unitate interioară de rezervă.
Direcția fluxului individual de aer. Arată că setarea direcției
fluxului individual de aer este activată.
Informații. Arată că sistemul are de transmis un mesaj. Pentru a
vedea mesajul, mergeți la ecranul de informații.
Avertizare. Arată că a survenit o eroare sau că trebuie efectuată
întreținerea unei componente a unității interioare.
Limita consumului de energie. Arată că consumul de energie al
sistemului este limitat și că acesta funcționează cu capacitate
restricționată.
Sfârșitul limitei consumului de energie. Arată că consumul de
energie al sistemului nu mai este limitat și că acesta nu mai
funcționează cu capacitate restricționată.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Rotație. Arată că modul de rotație este activ.
Diminuare. Arată că unitatea interioară funcționează în condiții
de diminuare.
Ventilare. Arată că este conectată o unitate de ventilare pentru
recuperarea căldurii.
Ghid de referință pentru instalator și utilizator
13
Page 14
4 | Telecomanda: Prezentare
+
-
a
4.4 Indicatorul de stare
INFORMAŢII
▪ Pentru informații despre pictogramele modului de funcționare și modului de
ventilare, consultați "5.2 Modul de exploatare" [4 17] și respectiv "Modul de
ventilare"[429].
▪ Cele mai multe pictograme icoane sunt legate de lucrurile setate în aplicația
Madoka Assistant. Pentru informații suplimentare, consultați aplicația.
a Indicatorul de stare
Ghid de referință pentru instalator și utilizator
14
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 15
5 Funcţionarea
19
În acest capitol
5.1 Utilizare de bază ..................................................................................................................................................................... 15
5.1.1 Ecranul principal..................................................................................................................................................... 15
5.1.2 Meniul principal ..................................................................................................................................................... 16
5.2 Modul de exploatare .............................................................................................................................................................. 17
5.2.1 Despre modurile de funcţionare............................................................................................................................ 18
5.2.2 Pentru setarea modului de exploatare .................................................................................................................. 22
5.3 Valoarea de referință.............................................................................................................................................................. 22
5.3.1 Despre valoarea de referință ................................................................................................................................. 23
5.3.2 Pentru a seta valoarea de referință ....................................................................................................................... 25
5.4 Data şi ora ............................................................................................................................................................................... 25
5.4.1 Despre dată şi oră .................................................................................................................................................. 26
5.4.2 Pentru a seta data și ora ........................................................................................................................................ 26
5.5 Fluxul de aer............................................................................................................................................................................ 26
5.5.1 Direcţia fluxului de aer ........................................................................................................................................... 26
5.5.2 Turaţia ventilatorului.............................................................................................................................................. 27
5.6 Ventilarea................................................................................................................................................................................ 29
5.6.1 Modul de ventilare ................................................................................................................................................. 29
5.6.2 Debitul de ventilare................................................................................................................................................ 30
5.7 Utilizare avansată ................................................................................................................................................................... 30
5 | Funcţionarea
5.1 Utilizare de bază
5.1.1 Ecranul principal
Mod de ecran de pornire
În funcție de configurație, telecomanda are ecran de pornire standard sau detaliat.
În timp ce ecranul de pornire standard vă oferă doar informații limitate, ecranul de
pornire detaliat vă oferă toate tipurile de informații prin pictogramele de stare.
După o perioadă de inactivitate, telecomanda va reveni întotdeauna la ecranul de
pornire.
Acționarea de pe ecranul de pornire
În anumite condiții, telecomanda vă permite să efectuați acțiuni de pe ecranul de
pornire.
Standard Detaliat
Situație Acțiune
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Sistemul funcționează în modul de
răcire, încălzire sau automat.
Schimbați valoarea de referință
Ghid de referință pentru instalator și utilizator
15
Page 16
5 | Funcţionarea
Situație Acțiune
5.1.2 Meniul principal
Sistemul este compus NUMAI din unități
de ventilare pentru recuperarea
căldurii.
INFORMAŢII
▪ În funcție de configurație, ecranul de pornire afișează valoarea de referință ca
valoare numerică, sau ca simbol. Pentru informații suplimentare, consultați
"Despre valoarea de referință"[423].
▪ În cazul în care ecranul de pornire afișează valoarea de referință ca simbol, atunci
acesta va afișa numai pictogramele de stare ale modului de ecran de pornire
standard, chiar dacă telecomanda este în modul de ecran de pornire detaliat.
INFORMAŢII
Telecomanda este echipată cu o funcție de economisire a energiei, care face ca
ecranul să se stingă după o perioadă de inactivitate. Pentru ca ecranul să se lumineze
iar, apăsați unul dintre butoane.
Schimbați debitul de ventilare
Din ecranul de pornire, apăsați pentru a intra în meniul principal. Utilizați și
pentru a parcurge meniurile. Apăsați din nou pentru a intra în unul dintre
meniuri.
Meniu Descriere
Modul de funcționare. Setați modul de funcționare.
Data și ora. Efectuați setările datei și orei.
Direcția fluxului de aer. Setați direcția fluxului de aer al unității
interioare.
Turația ventilatorului. Setați turația ventilatorului unității
interioare.
Modul de ventilare. Setați modul de ventilare.
Debitul de ventilare. Setați turația ventilatorului pentru modul
de ventilare.
Ghid de referință pentru instalator și utilizator
16
Bluetooth. Activați Bluetooth pentru a controla sistemul cu
aplicația Madoka Assistant și/sau pentru a efectua o actualizare
de software a telecomenzii.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 17
5 | Funcţionarea
INFORMAŢII
▪ În funcție de tipul de unitate interioară pe care o utilizați, pot fi disponibile mai
multe sau mai puține meniuri.
▪ În meniul principal, pictograma pentru fiecare meniu reflectă setarea sau modul
activ curent. Când folosiți telecomanda, meniul prin care navigați poate să arate
diferit de cel prezentat în acest manual.
▪ Telecomanda permite doar acționarea de bază a sistemului. Pentru acționări
avansate (diminuare, temporizator de program, …), a se vedea aplicația Madoka
Assistant.
INFORMAŢII
Este posibil ca meniurile să fie blocate. Într-un astfel de caz, ele apar tăiate în meniu
și sunt însoțite de o pictogramă de blocare. Blocarea funcțiilor se efectuează prin
aplicația Madoka Assistant. Pentru informații suplimentare, consultați aplicația
Madoka Assistant și "Blocarea funcției"[4112].
5.2 Modul de exploatare
Unitatea interioară poate funcționa în diferite moduri.
Pictogramă Mod de funcționare
Răcire. În acest mod, răcirea va fi activată conform cerințelor
valorii de referință sau prin modul de diminuare.
Încălzire. În acest mod, încălzirea va fi activată conform
cerințelor valorii de referință sau prin modul de diminuare.
Numai ventilator. În acest mod, aerul circulă fără încălzire sau
răcire.
Uscare. În acest mod, umiditatea aerului va fi redusă, cu o
reducere minimă a temperaturii.
Temperatura și turația ventilatorului sunt controlate automat și
nu pot fi controlate de telecomandă.
Modul de uscare nu va fi funcționa dacă temperatura din cameră
este prea joasă.
Ventilare.În acest mod, spațiul este ventilat, dar nu este răcit sau
încălzit.
Curățare aer. În acest mod, funcționează unitatea opțională de
curățare a aerului.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ventilare + curățare aer. Combinația modului de ventilare și de
curățare a aerului.
Auto. În modul Auto, unitatea interioară comută automat între
modul de încălzire și răcire, conform cerințelor valorii de
referință.
Ghid de referință pentru instalator și utilizator
17
Page 18
5 | Funcţionarea
5.2.1 Despre modurile de funcţionare
INFORMAŢII
În funcție de unitatea interioară, sunt disponibile mai multe sau mai puține moduri
de exploatare.
INFORMAŢII
Dacă unitatea interioară este un model numai pentru răcire, ea poate fi setată să
funcționeze numai în modurile de răcire, numai ventilator sau de uscare.
INFORMAŢII
Când în modurile de funcționare nu sunt disponibile în meniul modului de
funcționare, este posibil ca acestea să fie blocate. Blocarea modurilor de funcționare
are loc prin aplicația Madoka Assistant. Pentru informații suplimentare, consultați
aplicația Madoka Assistant și "Blocarea funcției"[4112].
INFORMAŢII
Dacă comutarea modului de funcţionare a unei unități interioare este sub control
centralizat (pictograma de stare 'comutare sub control centralizat' clipește pe
ecranul de pornire), atunci NU este posibilă modificarea modului de funcționare al
acelei unități interioare. Pentru informaţii suplimentare, consultați "Starea de
principală la răcire/încălzire"[484].
Răcire
Încălzire
Dacă temperatura aerului din exterior este ridicată, poate dura ceva timp până
când temperatura interioară a încăperii atinge temperatura de referință.
Când temperatura din interior a încăperii este scăzută și unitatea interioară este
setată să funcționeze în modul de răcire, unitatea interioară poate intra mai întâi în
modul de dezgheţare (respectiv modul de încălzire), pentru a preveni scăderea
capacității de răcire a sistemului datorită gheții de pe schimbătorul de căldură.
Pentru informaţii suplimentare, consultați "Încălzire"[418].
Unitatea interioară poate funcționa în modul de răcire, deoarece funcționează în
condiții de diminuare. Pentru informaţii suplimentare, consultați
"Diminuarea"[4108].
La funcționarea în modul de încălzire, sistemul necesită mai mult timp pentru
atingerea temperaturii de referință decât atunci când funcționează în modul de
răcire. Pentru a compensa acest lucru, se recomandă să lăsați sistemul să înceapă
funcționarea în avans utilizând funcția temporizatorului.
Unitatea interioară poate funcționa în modul de încălzire deoarece funcționează în
condiții de diminuare. Pentru informații suplimentare, consultați
"Diminuarea"[4108].
Pentru a preveni curenții de aer rece și reducerea capacității de încălzire a
sistemului, sistemul poate funcționa în următoarele moduri speciale de încălzire:
Ghid de referință pentru instalator și utilizator
18
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 19
5 | Funcţionarea
Funcționare Descriere
Dezghețare Pentru a preveni pierderea capacității de
încălzire datorată acumulării de gheață
în unitatea exterioară, sistemul va
comuta automat la modul de
dezghețare.
În timpul modului de dezghețare,
ventilatorul unității interioare se va opri,
iar pe ecranul de pornire va apărea
următoarea pictogramă:
Sistemul va relua funcționarea normală
după aproximativ 6-8 minute.
Pornire la cald (numai VRV) În timpul pornirii la cald, ventilatorul
unității interioare se va opri, iar pe
ecranul de pornire va apărea
următoarea pictogramă:
Uscare
INFORMAŢII
Când sistemul este oprit în timp ce unitatea interioară funcționează în modul de
încălzire, ventilatorul va continua să funcționeze timp de aproximativ 1minut, pentru
a elimina căldura rămasă în unitatea interioară.
INFORMAŢII
▪ Cu cât temperatura aerului din exterior este mai scăzută, cu atât mai mică este
capacitatea de încălzire. În cazul în care capacitatea de încălzire a sistemului este
insuficientă, se recomandă includerea unui alt aparat de încălzire în configurație
(dacă utilizați un aparat cu ardere, ventilaţi regulat încăperea. De asemenea, nu
utilizați aparatul de încălzire în locuri expuse fluxului de aer al unității interioare).
▪ Unitatea interioară este de tip circulare de aer cald. Ca urmare, după începerea
funcționării, este nevoie de ceva timp până când unitatea interioară încălzește
încăperea.
▪ Ventilatorul unității interioare va funcționa automat până când temperatura
interioară a sistemului crește până la un anumit nivel.
▪ Când aerul cald rămâne sub tavan iar la picioarele simțiți rece, este recomandat
să includeți o pompă de circulare în configurație.
NOTIFICARE
Pentru a preveni scurgerile de apă sau defectarea sistemului, NU opriți sistemul
imediat după funcționarea unității interioare. Înainte de a opri sistemul, așteptați
până când pompa de evacuare termină eliminarea apei rămase în unitatea interioară
(aproximativ 1minut).
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
INFORMAŢII
Pentru a asigura o pornire lină, nu opriți sistemul în timp ce acesta funcționează.
Ghid de referință pentru instalator și utilizator
19
Page 20
5 | Funcţionarea
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
C2
+ C1
SP
+ C1
C2
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
DIFF
C2
+ C1
SP
+ C1
C2
SP
Auto
INFORMAŢII
În cazul logicii valorii de referință a unității interioare, sistemul nu poate funcționa în
modul automat de funcționare. Prin urmare, pentru a permite modul automat de
funcționare, acceptați logica valorii de referință a telecomenzii. Pentru informații
suplimentare, vezi aplicația Madoka Assistant și "Logica valorii de referință"[4106].
Logica modului automat de funcționare depinde de logica valorii de referință
setată (setarea aplicației Madoka Assistant).
Valoare de referință unică Valoare de referință dublă
Valoarea de referință pentru răcire
Valoarea de referință pentru încălzire
DIFF Diferența minimă a valorilor de referință între valoarea de
referință pentru încălzire și cea pentru răcire
+C1 Valoarea de referință pentru comutare (cu temporizator
de protecție)
C2 Valoarea de referință pentru comutare forțată
0,5°C~2°C Intervalele de temperatură reglabile local între valorile de
referință
INFORMAŢII
Valoarea implicită a intervalului reglabil de temperaturi (0,5°C~2°C) este de 0,5°C.
Comutarea de la un mod de funcționare la altul are loc în următoarele cazuri:
Cazul 1: comutare primară ( +C1)
Comutarea are loc din momentul în care temperatura încăperii crește peste/scade
sub valoarea de referință a valorii de referință a comutării răcire/încălzire (C1), iar
temporizatorul de protecție a expirat.
Ghid de referință pentru instalator și utilizator
20
Exemplu:
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 21
5 | Funcţionarea
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Valoare de referință unică Valoare de referință dublă
Sistemul încălzește camera. Când după
un timp, temperatura încăperii crește
peste C1 (23°C), are loc comutarea de la
încălzire la răcire, cu condiția ca
temporizatorul de protecție să fie
expirat. Dacă temporizatorul de
protecție nu a expirat, comutarea va
avea loc numai din momentul în care
temporizatorul de protecție expiră. Ca
urmare a comutării, temporizatorul de
protecție începe să funcționeze din nou,
pentru a permite sau a preveni
următoarea comutare.
Sistemul răcește camera. Când după un
timp, temperatura încăperii scade sub
C1 (21°C), are loc comutarea de la răcire
la încălzire, cu condiția ca
temporizatorul de protecție să fie
expirat. Dacă temporizatorul de
protecție nu a expirat, comutarea va
avea loc numai din momentul în care
temporizatorul de protecție expiră. Ca
urmare a comutării, temporizatorul de
protecție începe să funcționeze din nou,
pentru a permite sau a preveni
următoarea comutare.
Sistemul încălzește camera. Când după
un timp, temperatura încăperii crește
peste C1 (25°C), are loc comutarea de la
încălzire la răcire, cu condiția ca
temporizatorul de protecție să fie
expirat. Dacă temporizatorul de
protecție nu a expirat, comutarea va
avea loc numai din momentul în care
temporizatorul de protecție expiră. Ca
urmare a comutării, temporizatorul de
protecție începe să funcționeze din nou,
pentru a permite sau a preveni
următoarea comutare.
Sistemul răcește camera. Când după un
timp, temperatura încăperii scade sub
C1 (21°C), are loc comutarea de la răcire
la încălzire, cu condiția ca
temporizatorul de protecție să fie
expirat. Dacă temporizatorul de
protecție nu a expirat, comutarea va
avea loc numai din momentul în care
temporizatorul de protecție expiră. Ca
urmare a comutării, temporizatorul de
protecție începe să funcționeze din nou,
pentru a permite sau a preveni
următoarea comutare.
Cazul 2: comutarea forțată (C2)
Comutarea este forțată din momentul în care temperatura încăperii crește peste/
scade sub valoarea de referință a valorii de referință a comutării răcire/încălzire
(C2), în timp ce temporizatorul de protecție încă funcționează.
Exemplu:
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
21
Page 22
5 | Funcţionarea
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Valoare de referință unică Valoare de referință dublă
Sistemul încălzește camera. Când
temperatura încăperii crește peste C2
(24°C), în timp ce temporizatorul de
protecție încă funcționează, comutarea
este forțată de la încălzire la răcire.
Sistemul răcește camera. Când
temperatura încăperii scade sub C2
(20°C), în timp ce temporizatorul de
protecție încă funcționează, comutarea
este forțată de la răcire la încălzire.
INFORMAŢII
Pentru a preveni comutările prea frecvente ale modului de funcționare, comutările
survin de obicei numai după ce temporizatorul de protecție a expirat (respectiv, cazul
1). Totuși, pentru a împiedica încălzirea sau răcirea excesivă a încăperii, comutarea
este forțată când temperatura încăperii atinge C2 în timp temporizatorul de protecție
încă funcționează (respectiv cazul 2).
5.2.2 Pentru setarea modului de exploatare
1 Navigați la meniul modului de funcționare.
Sistemul încălzește camera. Când
temperatura încăperii crește peste C2
(26°C), în timp ce temporizatorul de
protecție încă funcționează, comutarea
este forțată de la încălzire la răcire.
Sistemul răcește camera. Când
temperatura încăperii scade sub C2
(20°C), în timp ce temporizatorul de
protecție încă funcționează, comutarea
este forțată de la răcire la încălzire.
5.3 Valoarea de referință
Ghid de referință pentru instalator și utilizator
22
2 Utilizați şi pentru a selecta un mod de funcționare.
3 Apăsați pentru a activa.
Rezultat: Unitatea interioară își schimbă modul de funcționare, iar telecomanda
revine la ecranul de pornire.
Valoarea de referință este temperatura țintă pentru modurile de răcire, încălzire și
funcționare automată.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 23
5.3.1 Despre valoarea de referință
28°C
+3°C
-3°C
25°C
22°C
În funcție de configurație, ecranul de pornire afișează valoarea de referință a
temperaturii ca valoare numerică, sau ca simbol.
INFORMAŢII
Pentru modul de setare a valorii de referință pe ecranul de pornire, vezi aplicația
Madoka Assistant. De asemenea vezi "Ecran"[4101].
Valoarea de referință pe ecranul de pornire: Numeric
În cazul în care ecranul de pornire afișează valoarea de referință a temperaturii ca
o valoare numerică, controlați temperatura încăperii prin ridicarea sau coborârea
valorii de referință cu incremente de 1°C.
Limitele intervalului implicit al valorilor de referință sunt 16°C~32°C. Dacă sunt
stabilite limitări la acest interval cu funcția intervalului valorilor de referință (funcția
aplicație Madoka Assistant; vezi "Interval valoare de referință" [4 110]), se poate
ridica sau coborî valoarea de referință numai până la limitele maxime/minime ale
intervalului valorilor de referință.
5 | Funcţionarea
Valoarea de referință pe ecranul de pornire: Simbolică
În cazul în care ecranul de pornire afișează valoarea de referință a temperaturii ca
simbol, controlați temperatura încăperii prin ridicarea sau coborârea valorii de
referință în raport cu "valoarea punctului de referință" (indicată vizual de markerul
din mijlocul termometrului).
Puteți ridica valoarea de referință cu trei trepte de 1°C deasupra și cu trei trepte de
1°C sub valoarea punctului de referință.
Exemplu: dacă valoarea punctului de referință este de 25°C, este posibilă ridicarea
valorii de referință la 28°C și coborârea acesteia la 22°C.
INFORMAŢII
Pentru a stabili valoarea punctului de referință, vezi aplicația Madoka Assistant. De
asemenea vezi "Ecran"[4101].
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Excepții de la această logică sunt posibile în cazul:
▪ Limitărilor intervalului valorilor de referință
▪ Control central/control după o programare
Ghid de referință pentru instalator și utilizator
23
Page 24
5 | Funcţionarea
28°C
+3°C
-2°C
25°C
23°C
Intervalul valorilor de referință
Dacă sunt stabilite limitări la intervalului implicit al valorilor de referință
(16°C~32°C) cu funcția intervalului valorilor de referință (funcția aplicație Madoka
Assistant; vezi "Interval valoare de referință" [4110]), se poate ridica sau coborî
valoarea de referință numai până la limitele superioară/inferioară ale intervalului
valorilor de referință.
Exemplu: dacă temperatura de referință este de 25°C, puteți coborî în mod
normal valoarea de referință cu trei trepte până la 22°C. Totuși, dacă limita
intervalului valorilor de referință este setată la 23°C, puteți coborî valoarea de
referință numai până la 23°C.
Control central/Programare
Dacă sistemul se află sub controlul unei telecomenzi centralizate sau al unei
programări, atunci limitele obișnuite de +3°C/–3°C ale valorilor de referință pot fi
anulate ȘI modificate.
DACĂ ATUNCI
Telecomanda centralizată sau
programarea impune o valoare de
referință care se încadrează în intervalul
obișnuit de +3°C/–3°C al valorilor de
referință.
Nu se întâmplă nimic neobișnuit, iar
sistemul urmărește valoarea de
referință obișnuită și logica intervalului
valorilor de referință.
Ghid de referință pentru instalator și utilizator
24
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 25
5 | Funcţionarea
28°C
+3°C
-3°C
25°C
22°C
28°C
+3°C
-3°C
25°C
22°C
27°C
+3°C
-3°C
24°C
21°C
21°C
DACĂ ATUNCI
Telecomanda centralizată sau
programarea impune o valoare de
referință care depășește intervalul
obișnuit de +3°C/–3°C al valorilor de
referință.
Valoarea de referință impusă devine
noua limită superioară/inferioară a
intervalului de +3°C/–3°C și întregul
interval se deplasează în raport cu
această nouă limită.
Exemplu: valoarea punctului de
referință este setată la 25°C, rezultând
următorul interval al valorilor de
referință:
Dacă telecomanda centralizată sau
programarea modifică valoarea de
referință la 21°C, care este sub limită,
atunci "21°C" devine noua limită
inferioară, iar intervalul se deplasează în
raport cu această nouă limită.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
5.3.2 Pentru a seta valoarea de referință
Cerinţă preliminară: Modul de funcționare activ este 'răcire', 'încălzire', sau 'auto'.
1 În ecranul de pornire, utilizați și pentru a regla valoarea de referință.
Rezultat: Unitatea interioară își modifică valoarea de referință pentru temperatură.
5.4 Data şi ora
Setați ora și data pentru unitățile interioare conectate la telecomandă.
Ghid de referință pentru instalator și utilizator
25
Page 26
5 | Funcţionarea
5.4.1 Despre dată şi oră
5.4.2 Pentru a seta data și ora
În funcție de setările pentru ora de vară, meniul datei și orei are următorii
indicatori pentru ora de vară:
Ora de vară
Timp de iarnă
Pentru informații suplimentare, consultați "Setările locale ale unităților
interioare" [4 73] (setările telecomenzii) și "Data şi ora" [4 103] (setările
aplicației).
1 Navigați la meniul datei și orei.
2 Apăsați pentru a activa .
Rezultat: Câmpurile devin editabile.
3 Setați data și ora. Setați cu și . Confirmați cu . Treceți prin meniu până
când toate câmpurile sunt setate corect.
Rezultat: Setați data și ora.
INFORMAŢII
Confirmarea valorii într-un câmp vă va trece automat la câmpul următor. Pentru a
termina efectuarea setărilor și a părăsi meniul, navigați la, și confirmați valoarea din
ultimul câmp.
5.5 Fluxul de aer
5.5.1 Direcţia fluxului de aer
Despre direcția fluxului de aer
Ghid de referință pentru instalator și utilizator
26
Direcția fluxului de aer este direcția în care unitatea interioară suflă aerul.
Se pot seta următoarele direcții ale fluxului de aer:
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 27
Direcție Ecran
Poziție fixă. Unitatea interioară suflă aer
în 1 din 5 poziții fixe.
Balans. Unitatea interioară alternează
între cele 5 poziții.
Auto. Unitatea interioară reglează
direcția fluxului de aer în funcție de
mișcarea detectată de un senzor de
mișcare.
INFORMAŢII
▪ În funcție de tipul unității interioare și/sau de dispunerea și organizarea
sistemului, este posibil ca direcția automată a fluxului de aer să nu fie disponibilă.
▪ Pentru unele tipuri de unități interioare, nu puteți seta direcția fluxului de aer.
5 | Funcţionarea
Controlul automat al fluxului de aer
În următoarele condiții de funcționare, direcția fluxului de aer al unităților
interioare este controlată automat:
▪ Când temperatura încăperii este mai mare decât valoarea de referință a
telecomenzii pentru modul de încălzire (inclusiv modul Auto).
▪ Când unitățile interioare funcționează în modul de încălzire și funcția de
dezghețare este activă.
▪ Când unitățile interioare funcționează în mod continuu, iar direcția fluxului de aer
este orizontală.
Pentru a seta direcția fluxului de aer
1 Navigați la meniul direcției fluxului de aer.
2 Utilizați și pentru a regla direcția fluxului de aer.
5.5.2 Turaţia ventilatorului
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
3 Apăsaţi pentru a confirma.
Rezultat: Unitatea interioară modifică direcția fluxului de aer și telecomanda
revine la ecranul de pornire.
Turația ventilatorului este puterea fluxului de aer care iese din unitatea interioară.
Ghid de referință pentru instalator și utilizator
27
Page 28
5 | Funcţionarea

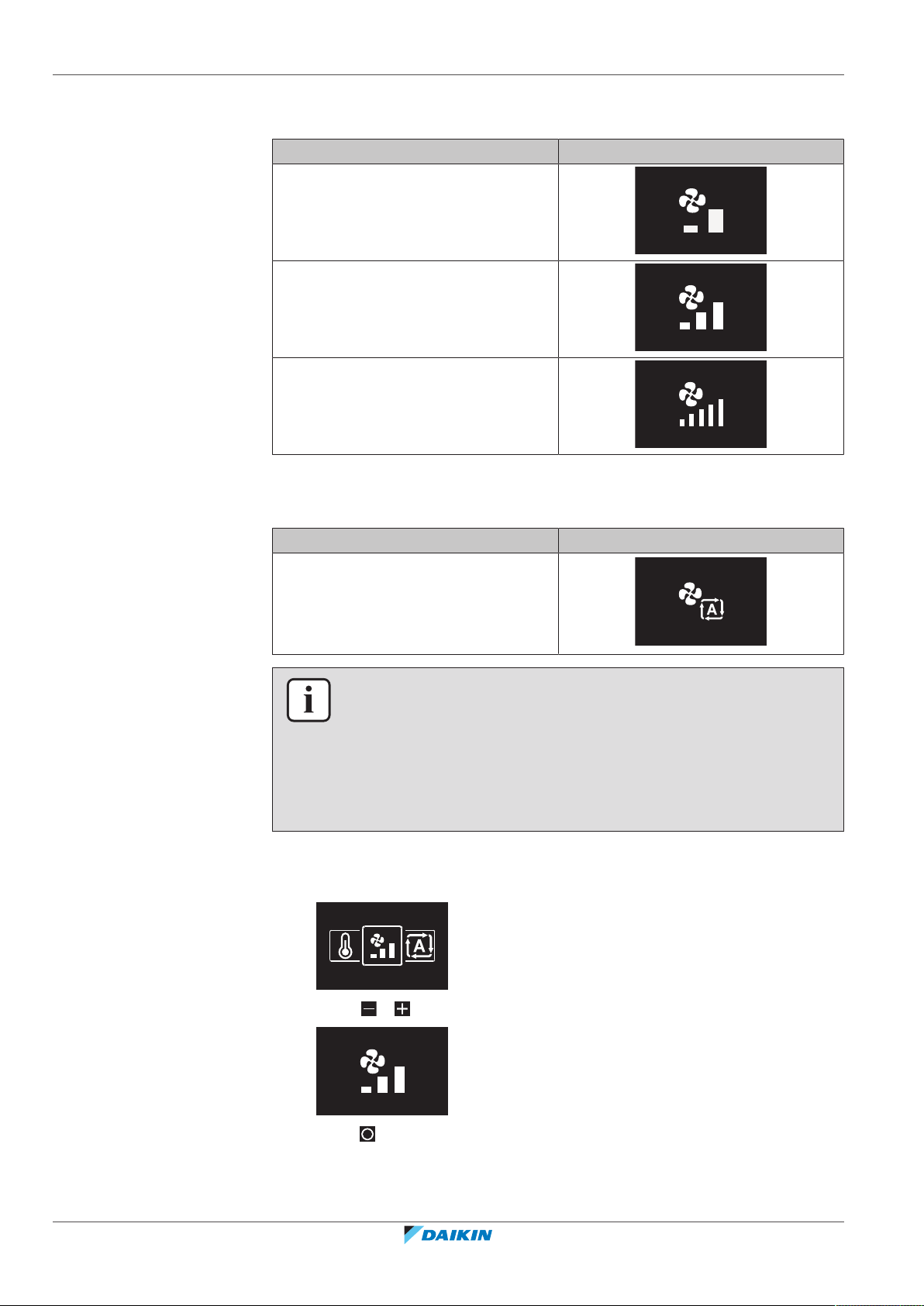

Despre turația ventilatorului
În funcție de unitatea interioară, puteți alege între:
Turația ventilatorului Ecran
2 turații ale ventilatorului
3 turații ale ventilatorului
5 turații ale ventilatorului
Unele unități interioare sunt compatibile în plus cu turația automată a
ventilatorului. În acest caz, unitatea interioară își reglează automat turați
ventilatorului, în funcție de valoarea de referință și temperatura din interior.
Turația ventilatorului Ecran
Automat
INFORMAŢII
▪ Din motive de protecție mecanică, este posibil ca unitatea interioară să se
comute la modul 'Turație automată a ventilatorului'.
▪ Dacă ventilatorul se oprește, acest lucru nu înseamnă neapărat defectarea
sistemului. Ventilatorul se poate opri în orice moment.
▪ Poate dura puţin până ce schimbările aduse setărilor turației ventilatorului să fie
efectiv realizate.
Pentru a seta turația ventilatorului
1 Navigați la meniul turației ventilatorului.
Ghid de referință pentru instalator și utilizator
28
2 Utilizați și pentru a regla turația ventilatorului.
3 Apăsaţi pentru a confirma.
Rezultat: Unitatea interioară modifică turația ventilatorului și telecomanda revine
la ecranul de pornire.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 29
5.6 Ventilarea
5.6.1 Modul de ventilare
Unitatea de ventilare pentru recuperarea căldurii poate funcționa în diferite
moduri.
Pictogramă Modul de ventilare
5 | Funcţionarea
INFORMAŢII
Setările ventilării pot fi efectuate NUMAI pentru unitățile de ventilare pentru
recuperarea căldurii.
Ventilare pentru recuperarea energiei. În încăpere este suflat
aer din exterior după trecerea printr-un schimbător de căldură.
Bypass. În încăpere este suflat aer din exterior fără a trece printrun schimbător de căldură.
Auto. Pentru a ventila camera într-un mod cât mai eficient,
unitatea de ventilare pentru recuperarea căldurii se comută
automat între modul "Bypass" și "Ventilare pentru recuperarea
energiei" (pe baza calculelor interne).
INFORMAŢII
În funcție de unitatea de ventilare pentru recuperarea căldurii, sunt disponibile mai
multe sau mai puține moduri de ventilare.
INFORMAŢII
Schimbările modului de ventilare sunt posibile indiferent de starea de principală a
răcirii/încălzirii. Pentru informații suplimentare, consultați "Starea de principală la
răcire/încălzire"[484].
NOTIFICARE
Înainte de a pune în funcțiune sistemul, unitatea TREBUIE pusă sub tensiune cel puțin
6ore. pentru a evita defectarea compresorului în timpul punerii în funcțiune.
INFORMAŢII
Pentru a asigura o pornire lină, nu opriți sistemul în timp ce acesta funcționează.
Pentru a seta modul de ventilare
1 Navigați la meniul modului de ventilare.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
2 Utilizați şi pentru a selecta un mod de ventilare.
Ghid de referință pentru instalator și utilizator
29
Page 30
5 | Funcţionarea
5.6.2 Debitul de ventilare
Pentru a seta debitul de ventilare
3 Apăsați pentru a activa.
Rezultat: Unitatea de ventilare pentru recuperarea căldurii își schimbă modul de
funcționare, iar telecomanda revine la ecranul de pornire.
Debitul de ventilare este turația ventilatorului în timpul modului de ventilare.
1 Navigați la meniul debitului de ventilare.
2 Utilizați și pentru a regla debitul de ventilare.
3 Apăsaţi pentru a confirma.
Rezultat: Unitatea de ventilare pentru recuperarea căldurii își schimbă debitul de
ventilare, iar telecomanda revine la ecranul de pornire.
5.7 Utilizare avansată
Telecomanda permite doar acționarea de bază. Pentru acționări avansate, utilizați
aplicația Madoka Assistant.
INFORMAŢII
Pentru a acționa telecomanda cu aplicația, trebuie să conectați telecomanda la un
dispozitiv mobil pe care este instalată aplicația. Pentru instrucțiuni, vezi
"15.2Asocierea"[492].
Ghid de referință pentru instalator și utilizator
30
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 31
6 Întreţinere şi deservire
6.1 Prezentare: Întreţinere şi service
Când componentele sistemului necesită întreținere sau service, consultați
distribuitorul. Pentru a indica necesitatea întreținerii, telecomanda afișează pe
ecranul de pornire și/sau afișează un ecran de avertizare imediat ce apăsați
pentru a accesa meniul principal din ecranul de pornire.
Următoarele ecrane de avertizare se referă la întreținerea unității interioare:
Curățați filtrul unității interioare Înlocuiți filtrul unității interioare
Goliți cutia de praf a unității interioare —
6 | Întreţinere şi deservire
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
31
Page 32
7 | Depanarea
CH-02
1234
7 Depanarea
În acest capitol
7.1 Prezentare: Depanarea
7.1 Prezentare: Depanarea........................................................................................................................................................... 32
7.2 Detectarea scurgerilor de agent frigorific.............................................................................................................................. 32
7.2.1 Despre detectarea scurgerilor de agent frigorific ................................................................................................. 32
7.2.2 Pentru a opri alarma de detectare a scurgerilor ................................................................................................... 33
Dacă sistemul prezintă o eroare, consultați distribuitorul. Pentru a indica eroarea
de sistem, telecomanda afișează pe ecranul de pornire și/sau afișează un ecran
de eroare imediat ce apăsați pentru a accesa meniul principal din ecranul de
pornire.
Ecran de eroare (exemplu)
INFORMAŢII
Dacă telecomanda este setată să funcționeze în modul "Supraveghetor",
telecomanda adaugă "adresa de cameră supravegheată" a unității interioare defecte
pe ecranul de eroare. În modul "Supraveghetor", este obligatoriu să se seteze o
"adresă de cameră supravegheată" unică pentru fiecare unitate interioară. "Adresa
camerei supravegheate" poate fi setată în aplicația Madoka Assistant. Rețineți că în
cazul scurgerilor multiple, este afișată numai adresa primei unități defecte care a
semnalat eroarea.
Pentru mai multe informații despre modurile în care telecomanda poate fi setată să
funcționeze, vezi "4.1Despre telecomandă"[411].
7.2 Detectarea scurgerilor de agent frigorific
Când sistemul detectează o scurgere de agent frigorific, se declanșează o alarmă.
Opriți alarma și consultați distribuitorul.
INFORMAŢII
Pentru mai multe informații despre ce trebuie făcut în aplicație în cazul unei scurgeri
de agent frigorific, vezi "15Despre aplicație"[491].
7.2.1 Despre detectarea scurgerilor de agent frigorific
Ghid de referință pentru instalator și utilizator
32
Informațiile pe care le afișează telecomanda în cazul unei scurgeri de agent
frigorific depind de modul în care telecomanda este setată să funcționeze.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 33
Modul Normal și Numai alarmă
A0-11
Unit 00
A0-11A0-11
A0-11
1234
A0-11
Unit 00
A0-11
Unit 00
Telecomandă principală Telecomandă secundară
7 | Depanarea
Telecomanda afișează numărul unității
interioare cu scurgeri
Modul de supraveghetor
Telecomandă principală Telecomandă secundară
— Telecomanda afișează adresa camerei
INFORMAŢII
Pentru informații suplimentare despre moduri, vezi "4.1Despre telecomandă"[411].
Telecomanda nu afișează numărul
unității interioare cu scurgeri
supravegheate a unității interioare cu
scurgeri
7.2.2 Pentru a opri alarma de detectare a scurgerilor
1 Apăsați timp de 3 secunde pentru a opri alarma.
Rezultat: Alarma se oprește.
2 Consultați distribuitorul.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
33
Page 34
Pentru instalator
Pentru instalator
Ghid de referință pentru instalator și utilizator
34
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 35
8 Despre cutie
a b
1× 2×
8.1 Pentru a despacheta telecomanda
1 Deschideți cutia.
2 Separați accesoriile.
a Manual de instalare și exploatare
b Holțșuruburi + dibluri (Ø4,0×30)
8 | Despre cutie
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
35
Page 36
9 | Pregătirea
10 mm
L
9 Pregătirea
9.1 Cerinţe pentru cablare
9.1.1 Pentru a pregăti cablajul pentru instalare
Toate cablajele trebuie să satisfacă următoarele cerințe:
Specificaţii de cablu Valoare
Tip Cordon sau cablu cu manta de vinil (2
fire)
Secţiune 0,75~1,25mm
2
Lungime maximă 500 m
1 Îndepărtați învelișul părții cablului care trebuie să treacă prin interiorul
carcasei posterioare (L), conform figurii și tabelului.
2 Păstrați o distanță de 10mm între cele 2 fire.
Ieșire cablaj L
Sus ±150mm
Stânga ±120mm
Fund ±100mm
Spate Fără cerințe
Ghid de referință pentru instalator și utilizator
36
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 37
10 Instalarea
a
b
c
În acest capitol
10.1 Prezentare generală: instalarea ............................................................................................................................................. 37
10.2 Montarea telecomenzii .......................................................................................................................................................... 37
10.2.1 Despre montaj telecomenzii.................................................................................................................................. 37
10.2.2 Pentru a monta telecomanda................................................................................................................................ 38
10.3 Conectarea cablajului electric ................................................................................................................................................ 38
10.3.1 Măsuri de precauție la conectarea cablajului electric .......................................................................................... 38
10.3.2 Pentru a conecta cablajul electric.......................................................................................................................... 39
10.4 Închiderea telecomenzii ......................................................................................................................................................... 40
10.4.1 Precauții la închiderea telecomenzii...................................................................................................................... 40
10.4.2 Pentru a închide telecomanda............................................................................................................................... 40
10.5 Deschiderea telecomenzii ...................................................................................................................................................... 41
10.5.1 Precauții la deschiderea telecomenzii................................................................................................................... 41
10.5.2 Pentru a deschide telecomanda............................................................................................................................ 41
10.1 Prezentare generală: instalarea
Instalarea telecomenzii constă de obicei din următoarele faze:
1 Determinarea modului în care doriți să pozați cablajul electric și să decupați în
consecință o bucată din carcasa posterioară.
2 Montarea carcasei posterioare pe perete.
3 Conectarea cablajului electric.
4 Închiderea telecomenzii.
10 | Instalarea
10.2 Montarea telecomenzii
10.2.1 Despre montaj telecomenzii
Înainte de a monta telecomanda, trebuie să stabiliți traseul cablajului și în
conformitate cu acesta scoateți o porțiune din spatele carcasei telecomenzii.
Cablajul poate fi condus de sus, din spate, din stânga sau de jos. Scoateți o porțiune
din spatele carcasei conform ilustrației:
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
a Cablaj de sus
b Cablaj din stânga
c Cablaj de jos
În cazul în care conduceți cablajul din spate, nu trebuie să scoateți nimic.
Ghid de referință pentru instalator și utilizator
37
Page 38
10 | Instalarea
10.2.2 Pentru a monta telecomanda
INFORMAŢII
Când pozați cablajul de sus sau din spate, introduceți cablajul prin orificiul prestabilit
înainte de a monta carcasa posterioară pe perete.
1 Luați șuruburile și diblurile din punga cu accesorii.
2 Montați spatele carcasei pe o suprafață plană.
INFORMAŢII
Dacă e cazul (de ex., la montarea într-o cutie de montaj încastrat), montați carcasa
posterioară prin orificiile prestabilite.
10.3 Conectarea cablajului electric
10.3.1 Măsuri de precauție la conectarea cablajului electric
Ghid de referință pentru instalator și utilizator
38
NOTIFICARE
Când montați carcasa posterioară pe o cutie de montaj încastrat într-un perete,
asigurați-vă că peretele este complet plat.
NOTIFICARE
Aveți grijă să nu deformați spatele carcasei prin strângerea exagerată a șuruburilor
de fixare.
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 39
10 | Instalarea
P1P2
P1P2
AVERTIZARE
Tot cablajul de legătură şi toate componentele trebuie instalate de un electrician
autorizat şi trebuie să se conformeze legislației în vigoare.
PRECAUŢIE
Când conectați telecomanda la unitatea interioară, asigurați-vă că nu sunt conectate
cutia de distribuţie și cablajul transmisiei unității interioare.
NOTIFICARE
Cablajul pentru conexiune NU este inclus.
NOTIFICARE
Când cablaţi, pozaţi cablurile la distanţă de cablajul alimentării de la reţea pentru a
evita zgomotul electric (zgomotul extern).
INFORMAŢII
P1 și P2 nu au polaritate.
10.3.2 Pentru a conecta cablajul electric
Conectați bornele telecomenzii P1/P2 la bornele unității interioare P1/P2.
De sus
Din spate
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
39
Page 40
10 | Instalarea
P1P2
P1P2
Din stânga
De jos
10.4 Închiderea telecomenzii
10.4.1 Precauții la închiderea telecomenzii
PRECAUŢIE
Nu atingeţi niciodată piesele interne ale telecomenzii.
PRECAUŢIE
La închiderea telecomenzii, aveți grijă să nu deterioraţi cablajul.
NOTIFICARE
Pentru a preveni deteriorarea, asigurați-vă că partea frontală a telecomenzii este
fixată cu un clic în spatele carcasei.
10.4.2 Pentru a închide telecomanda
1 Introduceți cu un clic partea frontală a telecomenzii în spatele carcasei.
Ghid de referință pentru instalator și utilizator
40
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 41
1
2
2 Când locul de instalare este lipsit de praf, îndepărtați sigiliul de protecție.
10.5 Deschiderea telecomenzii
10.5.1 Precauții la deschiderea telecomenzii
10 | Instalarea
NOTIFICARE
Placa cu circuite imprimate a telecomenzii este montată în carcasa frontală. La
deschiderea telecomenzii aveți grijă să nu deterioraţi PCI.
NOTIFICARE
Când carcasa frontală și cea posterioară sunt separate, asigurați-vă că PCI nu intră în
contact cu praf sau umiditate.
10.5.2 Pentru a deschide telecomanda
1 Introduceți o șurubelniță plată într-unul dintre mecanismele de închidere de la
fund și răsuciți-o încet.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
41
Page 42
11 | Pornirea instalaţiei
a
b
c d
11 Pornirea instalaţiei
11.1 Desemnarea telecomenzii
Telecomanda este alimentată de la unitatea interioară. Ea va porni imediat ce este
conectată. Deci, pentru ca telecomanda să fie funcțională, asigurați-vă că unitatea
interioară este pornită.
După ce telecomanda este alimentată, ea va porni automat. Dacă este prima și
singura telecomandă conectată la unitatea interioară, aceasta va fi desemnată
automat telecomandă principală "normală".
După pornire, desemnați telecomanda să funcționeze în modul "Normal", "Numai
alarmă" sau "Supraveghetor" și desemnați-o ca telecomandă principală sau
secundară. Dacă o telecomandă este setat să funcționeze în modul
"Supraveghetor", ea poate fi numai o telecomandă secundară.
a Unitate exterioară
b Unitate interioară
c Telecomanda principală
d Telecomandă secundară
Pe ecranul de informații, starea principală/secundară este indicată de următoarele
pictograme:
Pictogramă Descriere
principală
Secundară
Pentru informații suplimentare, vezi "Ecranul de informații"[451].
INFORMAŢII
Este posibilă utilizarea unei telecomenzi principale și a uneia secundare de același tip.
INFORMAŢII
Dacă adaptorul semnalelor digitale BRP7A5* face parte din sistem, nu este posibilă
conectarea și desemnarea unei a doua telecomenzi. Conectarea unei a doua
telecomenzi când sistemul conține deja adaptorul va cauza eroarea adaptorului.
Ghid de referință pentru instalator și utilizator
42
INFORMAŢII
Dacă telecomanda secundară nu afișează ecranul de pornire la două minute după
desemnarea acestuia, opriți alimentarea de la rețea și verificați cablajul.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 43
INFORMAŢII
După redefinirea unui telecomenzi, sistemul necesită o resetare a alimentării de la
rețea.
INFORMAŢII
Telecomenzile secundare nu sunt compatibile cu toate funcțiile. Dacă nu găsiți o
funcție pe o telecomandă secundară, căutați-o pe telecomanda principală.
INFORMAŢII
Pentru ca telecomenzile principală și secundară să funcționeze împreună, trebuie să
aibă aceeași valoare pentru setarea "Valoarea de referință pe ecranul de
pornire" (setarea aplicației Madoka Assistant), adică toate setate la "Numeric" sau
toate setate la "Simbolic".
11.1.1 Pentru a desemna o telecomandă drept secundară
Cerinţă preliminară: O telecomandă principală este deja conectată la unitatea
interioară.
1 Conectați a doua telecomandă.
11 | Pornirea instalaţiei
Rezultat: Ea va porni automat.
2 Așteptați ca pe ecran să apară o eroare U5 sau U8.
3 Când apare eroarea U5 sau U8, apăsați și țineți-l apăsat până apare "2" pe
ecran.
Rezultat: Telecomanda este acum desemnată secundară.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
43
Page 44
12 | Telecomanda: Prezentare
12 Telecomanda: Prezentare
În acest capitol
12.1 Despre telecomandă .............................................................................................................................................................. 44
12.2 Butoane................................................................................................................................................................................... 45
12.3 Pictograme de stare................................................................................................................................................................ 46
12.4 Indicatorul de stare................................................................................................................................................................. 47
12.1 Despre telecomandă
În funcție de configurație, telecomanda poate funcționa în oricare dintre cele trei
moduri. Fiecare mod oferă funcționalități diferite ale telecomenzii.
12.1.1 Configurarea telecomenzii..................................................................................................................................... 45
12.4.1 Comportamentul.................................................................................................................................................... 47
Mod Funcționalitate
Normal Telecomanda este complet funcțională.
Toate funcționalitățile descrise în
"13Funcţionarea"[449] sunt
disponibile.
Telecomanda poate fi telecomandă
principală sau secundară.
Numai alarmă Telecomanda acționează doar ca alarmă
de detectare a scurgerilor pentru o
singură unitate interioară.
Nu este disponibilă nici o funcționalitate
descrisă la "13Funcţionarea"[449].
Pentru informații despre alarma de
detectare a scurgerilor, vezi
"7.2Detectarea scurgerilor de agent
frigorific"[432].
Telecomanda poate fi telecomandă
principală sau secundară.
Supraveghetor Telecomanda acționează doar ca alarmă
de detectare a scurgerilor (pentru
întregul sistem, adică mai multe unități
interioare și telecomenzile lor
respective). Acest mod este destinat
unei telecomenzi care trebuie utilizate
într-un loc de supraveghere, de ex.,
recepția unui hotel.
Ghid de referință pentru instalator și utilizator
44
Nu este disponibilă nici o funcționalitate
descrisă la "13Funcţionarea"[449].
Pentru informații despre alarma de
detectare a scurgerilor, vezi
"7.2Detectarea scurgerilor de agent
frigorific"[432].
Telecomanda nu poate fi decât
telecomandă secundară.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 45
Pentru mai multe informații despre modul de setare a telecomenzii pentru a fi
+
-
c b d
a
funcțională într-un anumit mod, vezi "Configurarea telecomenzii" [4 45]. Când
utilizați modul "Supraveghetor", este important să setați adresa camerei
supravegheate pentru a ști la care unitate interioară are loc alarma de scurgere de
agent frigorific. Vezi "Adresa camerei supravegheate" [4 121] pentru mai multe
informații.
12.1.1 Configurarea telecomenzii
Puteți configura telecomanda să funcționeze în oricare dintre cele trei moduri.
Pentru informații suplimentare despre moduri, vezi "12.1 Despre
telecomandă"[444].
12 | Telecomanda: Prezentare
Mod Configurare
Schimbați reglajul local al telecomenzii:
12.2 Butoane
Normal (implicit)
Mod: R2
SW: 5
Valoare: 0
Schimbați reglajul local al telecomenzii:
Numai alarmă
Mod: R2
SW: 5
Valoare: 1
Schimbați reglajul local al telecomenzii:
Supraveghetor
Mod: R2
SW: 5
Valoare: 2
Pentru informații suplimentare despre cum să modificați setările locale ale
telecomenzii, vezi "Setări locale"[469].
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
a
PORNIT/OPRIT
▪ Când este oprit, apăsați pentru a porni sistemul.
▪ Când este pornit, apăsați pentru a opri sistemul.
b
INTRARE/ACTIVARE/SETARE
Ghid de referință pentru instalator și utilizator
45
Page 46
12 | Telecomanda: Prezentare
c
d
12.3 Pictograme de stare
Pictogramă Descriere
▪ Din ecranul de pornire, intrați în meniul principal.
▪ Din meniul principal, intrați în unul dintre submeniuri.
▪ Din submeniul respectiv, activați un mod de funcționare/ventilare.
▪ În unul dintre submeniuri, confirmați o setare.
PARCURGERE/REGLARE
▪ Parcurgere stânga.
▪ Reglați o setare (implicit: micșorare).
PARCURGERE/REGLARE
▪ Parcurgere dreapta.
▪ Reglați o setare (implicit: mărire).
Funcționarea sistemului pornită. Arată că sistemul este în
funcțiune.
Funcționarea sistemului oprită. Arată că sistemul NU este în
funcțiune.
Bluetooth.
(1)
Arată că telecomanda comunică cu un dispozitiv
mobil, pentru utilizarea cu aplicația Madoka Assistant.
Blocare. Indică faptul că o funcție sau un mod de funcționare
este blocat și deci nu poate fi utilizată sau selectată.
Control centralizat. Arată că sistemul este controlat de
echipamentul central de comandă (accesoriu opțional), și
controlul sistemului de la telecomandă este limitat.
Comutare sub control centralizat. Arată că comutarea răcire/
încălzire este controlată centralizat de o altă unitate interioară
sau de un selector opțional de răcire/încălzire conectat la
unitatea exterioară.
Dezghețare/Pornire la cald. Arată că este activ modul de
dezghețare/pornire la cald.
Orar/temporizator. Arată că sistemul funcționează conform unui
orar sau că este activat temporizatorul de oprire.
Ora nu este setată. Arată că ceasul telecomenzii nu este setat.
Funcționarea filtrului cu autocurățare. Arată că funcționarea
filtrului cu autocurățare este activă.
Pornire rapidă. Arată că este activ modul de pornire rapidă
(numai Sky Air).
(1)
Marca verbală și siglele Bluetooth® sunt mărci înregistrate deținute de Bluetooth SIG, Inc. și utilizarea acestor mărci de
către Daikin Europe N.V. este sub licență. Alte mărci și denumiri comerciale aparțin proprietarilor lor respectivi.
Ghid de referință pentru instalator și utilizator
46
Probă de funcționare. Arată că este activ modul de probă de
funcționare (numai Sky Air).
Inspecție. Arată că unitatea interioară sau exterioară este
inspectată.
Inspecție periodică. Arată că unitatea interioară sau exterioară
este inspectată.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 47
12 | Telecomanda: Prezentare
+
-
a
Pictogramă Descriere
Rezervă. Arată că în sistem o unitate interioară este setată ca
unitate interioară de rezervă.
Direcția fluxului individual de aer. Arată că setarea direcției
fluxului individual de aer este activată.
Informații. Arată că sistemul are de transmis un mesaj. Pentru a
vedea mesajul, mergeți la ecranul de informații.
Avertizare. Arată că a survenit o eroare sau că trebuie efectuată
întreținerea unei componente a unității interioare.
Limita consumului de energie. Arată că consumul de energie al
sistemului este limitat și că acesta funcționează cu capacitate
restricționată.
Sfârșitul limitei consumului de energie. Arată că consumul de
energie al sistemului nu mai este limitat și că acesta nu mai
funcționează cu capacitate restricționată.
Rotație. Arată că modul de rotație este activ.
12.4 Indicatorul de stare
Diminuare. Arată că unitatea interioară funcționează în condiții
de diminuare.
Ventilare. Arată că este conectată o unitate de ventilare pentru
recuperarea căldurii.
INFORMAŢII
▪ Pentru informații despre pictogramele modului de funcționare și modului de
ventilare, consultați "13.2 Modul de exploatare" [4 53] și respectiv "Modul de
ventilare"[465].
▪ Cele mai multe pictograme icoane sunt legate de lucrurile setate în aplicația
Madoka Assistant. Pentru informații suplimentare, consultați aplicația.
12.4.1 Comportamentul
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
a Indicatorul de stare
Comportamentul indicatorului de stare depinde de reglajul local R1-11 al
telecomenzii (modul indicator de stare). În funcție de valoarea stabilită pentru
această setare, indicatorul de stare are următorul comportament:
Ghid de referință pentru instalator și utilizator
47
Page 48
12 | Telecomanda: Prezentare
Stare de
funcționare
Comportamentul indicatorului de stare
0 (Normal) 1 (setare de hotel1)2 (setare de hotel
2)
În funcțiune Pornit Pornit Aprins (când
iluminarea de
fundal intră în
stare de contrast
scăzut, indicatorul
de stare se stinge)
Funcționare oprită Oprit Oprit Oprit
Eroare Intermitent (fără schimbare) (fără schimbare)
Atenție Pornit Pornit Aprins (când
iluminarea de
fundal intră în
stare de contrast
scăzut, indicatorul
de stare se stinge)
Setarea intensității
Pornit Pornit Pornit
indicatorului de
stare
Asocierea cu
unitatea interioară
INFORMAŢII
Reglajul local al telecomenzii R1-11 permite modificarea comportamentului
indicatorului de stare, făcând telecomanda adecvată utilizării în hoteluri.
INFORMAŢII
Implicit, telecomanda este în modul indicator de stare "Hotel 2".
Intermitent Intermitent Intermitent
Ghid de referință pentru instalator și utilizator
48
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 49
13 Funcţionarea
În acest capitol
13.1 Utilizare de bază ..................................................................................................................................................................... 49
13.1.1 Lumina de fundal a ecranului................................................................................................................................. 49
13.1.2 Ecranul principal..................................................................................................................................................... 50
13.1.3 Ecranul de informații.............................................................................................................................................. 51
13.1.4 Meniul principal ..................................................................................................................................................... 52
13.2 Modul de exploatare .............................................................................................................................................................. 53
13.2.1 Despre modurile de funcţionare............................................................................................................................ 53
13.2.2 Pentru setarea modului de exploatare.................................................................................................................. 58
13.3 Valoarea de referință.............................................................................................................................................................. 58
13.3.1 Despre valoarea de referință................................................................................................................................. 59
13.3.2 Pentru a seta valoarea de referință....................................................................................................................... 61
13.4 Data şi ora ............................................................................................................................................................................... 61
13.4.1 Despre dată şi oră .................................................................................................................................................. 62
13.4.2 Pentru a seta data și ora ........................................................................................................................................ 62
13.5 Fluxul de aer............................................................................................................................................................................ 62
13.5.1 Direcţia fluxului de aer........................................................................................................................................... 62
13.5.2 Turaţia ventilatorului.............................................................................................................................................. 63
13.6 Ventilarea................................................................................................................................................................................ 65
13.6.1 Modul de ventilare................................................................................................................................................. 65
13.6.2 Debitul de ventilare................................................................................................................................................ 66
13.7 Utilizare avansată ................................................................................................................................................................... 66
13 | Funcţionarea
13.1 Utilizare de bază
13.1.1 Lumina de fundal a ecranului
Pentru ca telecomanda să poată funcționa, lumina de fundal a ecranului trebuie să
fie pornită. În caz contrar, telecomanda nu detectează apăsarea butoanelor.
După o perioadă de inactivitate, lumina de fundal se va opri sau va trece într-o
stare pornită slabă, în funcție de condițiile de funcționare:
▪ Funcționare oprită: lumina de fundal oprită;
▪ Funcționare pornită: lumina de fundal pornită slab.
INFORMAŢII
▪ Comutarea stării luminii de fundal după inactivitate este setată cu setarea locală a
▪ Lipsa de contrast a luminii de fundal este setată cu setarea locală a telecomenzii
▪ Pentru instrucțiuni privind modul de setare a luminozității și contrastului
telecomenzii R1-8 (Temporizator de nefuncționare). Pentru informații
suplimentare, consultați "Setările locale ale telecomenzii"[474].
R1-10 (Lipsa de contrast a luminii de fundal). Pentru informații suplimentare,
consultați "Setările locale ale telecomenzii"[474].
ecranului atunci când lumina de fundal este pornită, consultați "Setările
ecranului"[468].
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Pentru a porni lumina de fundal
1 Apăsați scurt .
Ghid de referință pentru instalator și utilizator
49
Page 50
13 | Funcţionarea
+
-
19
13.1.2 Ecranul principal
Mod de ecran de pornire
În funcție de configurație, telecomanda are ecran de pornire standard sau detaliat.
În timp ce ecranul de pornire standard vă oferă doar informații limitate, ecranul de
pornire detaliat vă oferă toate tipurile de informații prin pictogramele de stare.
După o perioadă de inactivitate, telecomanda va reveni întotdeauna la ecranul de
pornire.
Standard Detaliat
Acționarea de pe ecranul de pornire
În anumite condiții, telecomanda vă permite să efectuați acțiuni de pe ecranul de
pornire.
Situație Acțiune
Sistemul funcționează în modul de
Schimbați valoarea de referință
răcire, încălzire sau automat.
Sistemul este compus NUMAI din unități
Schimbați debitul de ventilare
de ventilare pentru recuperarea
căldurii.
INFORMAŢII
▪ În funcție de configurație, ecranul de pornire afișează valoarea de referință ca
valoare numerică, sau ca simbol. Pentru informații suplimentare, consultați
"Despre valoarea de referință"[459].
▪ În cazul în care ecranul de pornire afișează valoarea de referință ca simbol, atunci
acesta va afișa numai pictogramele de stare ale modului de ecran de pornire
standard, chiar dacă telecomanda este în modul de ecran de pornire detaliat.
Ghid de referință pentru instalator și utilizator
50
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 51
13.1.3 Ecranul de informații
a
a
Telecomanda colectează informațiile de funcționare într-un ecran de informații.
Când există informații de transmis, telecomanda afișează în colțul din stânga sus
al ecranului de pornire.
13 | Funcţionarea
INFORMAŢII
Telecomanda este echipată cu o funcție de economisire a energiei, care face ca
ecranul să se stingă după o perioadă de inactivitate. Pentru ca ecranul să se lumineze
iar, apăsați unul dintre butoane.
a
Pe ecranul de informații puteți găsi următoarele informații:
Pictograme de stare
Pentru semnificația acestor pictograme de stare, vezi "12.3Pictograme de
stare"[446].
Versiune software
a Versiune software
INFORMAŢII
▪ Prezența pictogramelor pe ecranul de informare depinde de starea de
funcționare. Telecomanda poate afișa mai multe sau mai puține pictograme decât
sunt indicate aici.
▪ Ecranul de informații afișează întotdeauna versiunea curentă a software-ului,
indiferent de starea de funcționare.
Pentru a accesa ecranul de informații
Cerinţă preliminară: Telecomanda afișează ecranul de pornire.
1 Apăsați și țineți apăsat până apare ecranul de informații.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
51
Page 52
13 | Funcţionarea
13.1.4 Meniul principal
Din ecranul de pornire, apăsați pentru a intra în meniul principal. Utilizați și
pentru a parcurge meniurile. Apăsați din nou pentru a intra în unul dintre
meniuri.
Meniu Descriere
Modul de funcționare. Setați modul de funcționare.
Data și ora. Efectuați setările datei și orei.
Direcția fluxului de aer. Setați direcția fluxului de aer al unității
interioare.
Turația ventilatorului. Setați turația ventilatorului unității
interioare.
Modul de ventilare. Setați modul de ventilare.
Debitul de ventilare. Setați turația ventilatorului pentru modul
de ventilare.
Bluetooth. Activați Bluetooth pentru a controla sistemul cu
aplicația Madoka Assistant și/sau pentru a efectua o actualizare
de software a telecomenzii.
INFORMAŢII
▪ În funcție de tipul de unitate interioară pe care o utilizați, pot fi disponibile mai
multe sau mai puține meniuri.
▪ În meniul principal, pictograma pentru fiecare meniu reflectă setarea sau modul
activ curent. Când folosiți telecomanda, meniul prin care navigați poate să arate
diferit de cel prezentat în acest manual.
▪ Telecomanda permite doar acționarea de bază a sistemului. Pentru acționări
avansate (diminuare, temporizator de program, …), a se vedea aplicația Madoka
Assistant.
Ghid de referință pentru instalator și utilizator
52
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 53
INFORMAŢII
Este posibil ca meniurile să fie blocate. Într-un astfel de caz, ele apar tăiate în meniu
și sunt însoțite de o pictogramă de blocare. Blocarea funcțiilor se efectuează prin
aplicația Madoka Assistant. Pentru informații suplimentare, consultați aplicația
Madoka Assistant și "Blocarea funcției"[4112].
13.2 Modul de exploatare
Unitatea interioară poate funcționa în diferite moduri.
Pictogramă Mod de funcționare
13 | Funcţionarea
Răcire. În acest mod, răcirea va fi activată conform cerințelor
valorii de referință sau prin modul de diminuare.
Încălzire. În acest mod, încălzirea va fi activată conform
cerințelor valorii de referință sau prin modul de diminuare.
Numai ventilator. În acest mod, aerul circulă fără încălzire sau
răcire.
Uscare. În acest mod, umiditatea aerului va fi redusă, cu o
reducere minimă a temperaturii.
Temperatura și turația ventilatorului sunt controlate automat și
nu pot fi controlate de telecomandă.
Modul de uscare nu va fi funcționa dacă temperatura din cameră
este prea joasă.
Ventilare.În acest mod, spațiul este ventilat, dar nu este răcit sau
încălzit.
Curățare aer. În acest mod, funcționează unitatea opțională de
curățare a aerului.
Ventilare + curățare aer. Combinația modului de ventilare și de
curățare a aerului.
Auto. În modul Auto, unitatea interioară comută automat între
modul de încălzire și răcire, conform cerințelor valorii de
referință.
13.2.1 Despre modurile de funcţionare
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
INFORMAŢII
În funcție de unitatea interioară, sunt disponibile mai multe sau mai puține moduri
de exploatare.
INFORMAŢII
Dacă unitatea interioară este un model numai pentru răcire, ea poate fi setată să
funcționeze numai în modurile de răcire, numai ventilator sau de uscare.
Ghid de referință pentru instalator și utilizator
53
Page 54
13 | Funcţionarea
Răcire
INFORMAŢII
Când în modurile de funcționare nu sunt disponibile în meniul modului de
funcționare, este posibil ca acestea să fie blocate. Blocarea modurilor de funcționare
are loc prin aplicația Madoka Assistant. Pentru informații suplimentare, consultați
aplicația Madoka Assistant și "Blocarea funcției"[4112].
INFORMAŢII
Dacă comutarea modului de funcţionare a unei unități interioare este sub control
centralizat (pictograma de stare 'comutare sub control centralizat' clipește pe
ecranul de pornire), atunci NU este posibilă modificarea modului de funcționare al
acelei unități interioare. Pentru informaţii suplimentare, consultați "Starea de
principală la răcire/încălzire"[484].
Dacă temperatura aerului din exterior este ridicată, poate dura ceva timp până
când temperatura interioară a încăperii atinge temperatura de referință.
Când temperatura din interior a încăperii este scăzută și unitatea interioară este
setată să funcționeze în modul de răcire, unitatea interioară poate intra mai întâi în
modul de dezgheţare (respectiv modul de încălzire), pentru a preveni scăderea
capacității de răcire a sistemului datorită gheții de pe schimbătorul de căldură.
Pentru informaţii suplimentare, consultați "Încălzire"[454].
Încălzire
Unitatea interioară poate funcționa în modul de răcire, deoarece funcționează în
condiții de diminuare. Pentru informaţii suplimentare, consultați
"Diminuarea"[4108].
La funcționarea în modul de încălzire, sistemul necesită mai mult timp pentru
atingerea temperaturii de referință decât atunci când funcționează în modul de
răcire. Pentru a compensa acest lucru, se recomandă să lăsați sistemul să înceapă
funcționarea în avans utilizând funcția temporizatorului.
Unitatea interioară poate funcționa în modul de încălzire deoarece funcționează în
condiții de diminuare. Pentru informații suplimentare, consultați
"Diminuarea"[4108].
Pentru a preveni curenții de aer rece și reducerea capacității de încălzire a
sistemului, sistemul poate funcționa în următoarele moduri speciale de încălzire:
Ghid de referință pentru instalator și utilizator
54
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 55
13 | Funcţionarea
Funcționare Descriere
Dezghețare Pentru a preveni pierderea capacității de
încălzire datorată acumulării de gheață
în unitatea exterioară, sistemul va
comuta automat la modul de
dezghețare.
În timpul modului de dezghețare,
ventilatorul unității interioare se va opri,
iar pe ecranul de pornire va apărea
următoarea pictogramă:
Sistemul va relua funcționarea normală
după aproximativ 6-8 minute.
Pornire la cald (numai VRV) În timpul pornirii la cald, ventilatorul
unității interioare se va opri, iar pe
ecranul de pornire va apărea
următoarea pictogramă:
Uscare
INFORMAŢII
Când sistemul este oprit în timp ce unitatea interioară funcționează în modul de
încălzire, ventilatorul va continua să funcționeze timp de aproximativ 1minut, pentru
a elimina căldura rămasă în unitatea interioară.
INFORMAŢII
▪ Cu cât temperatura aerului din exterior este mai scăzută, cu atât mai mică este
capacitatea de încălzire. În cazul în care capacitatea de încălzire a sistemului este
insuficientă, se recomandă includerea unui alt aparat de încălzire în configurație
(dacă utilizați un aparat cu ardere, ventilaţi regulat încăperea. De asemenea, nu
utilizați aparatul de încălzire în locuri expuse fluxului de aer al unității interioare).
▪ Unitatea interioară este de tip circulare de aer cald. Ca urmare, după începerea
funcționării, este nevoie de ceva timp până când unitatea interioară încălzește
încăperea.
▪ Ventilatorul unității interioare va funcționa automat până când temperatura
interioară a sistemului crește până la un anumit nivel.
▪ Când aerul cald rămâne sub tavan iar la picioarele simțiți rece, este recomandat
să includeți o pompă de circulare în configurație.
NOTIFICARE
Pentru a preveni scurgerile de apă sau defectarea sistemului, NU opriți sistemul
imediat după funcționarea unității interioare. Înainte de a opri sistemul, așteptați
până când pompa de evacuare termină eliminarea apei rămase în unitatea interioară
(aproximativ 1minut).
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
INFORMAŢII
Pentru a asigura o pornire lină, nu opriți sistemul în timp ce acesta funcționează.
Ghid de referință pentru instalator și utilizator
55
Page 56
13 | Funcţionarea
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
C2
+ C1
SP
+ C1
C2
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
DIFF
C2
+ C1
SP
+ C1
C2
SP
Auto
INFORMAŢII
În cazul logicii valorii de referință a unității interioare, sistemul nu poate funcționa în
modul automat de funcționare. Prin urmare, pentru a permite modul automat de
funcționare, acceptați logica valorii de referință a telecomenzii. Pentru informații
suplimentare, vezi aplicația Madoka Assistant și "Logica valorii de referință"[4106].
Logica modului automat de funcționare depinde de logica valorii de referință
setată (setarea aplicației Madoka Assistant).
Valoare de referință unică Valoare de referință dublă
Valoarea de referință pentru răcire
Valoarea de referință pentru încălzire
DIFF Diferența minimă a valorilor de referință între valoarea de
referință pentru încălzire și cea pentru răcire
+C1 Valoarea de referință pentru comutare (cu temporizator
de protecție)
C2 Valoarea de referință pentru comutare forțată
0,5°C~2°C Intervalele de temperatură reglabile local între valorile de
referință
INFORMAŢII
Valoarea implicită a intervalului reglabil de temperaturi (0,5°C~2°C) este de 0,5°C.
Comutarea de la un mod de funcționare la altul are loc în următoarele cazuri:
Cazul 1: comutare primară ( +C1)
Comutarea are loc din momentul în care temperatura încăperii crește peste/scade
sub valoarea de referință a valorii de referință a comutării răcire/încălzire (C1), iar
temporizatorul de protecție a expirat.
Ghid de referință pentru instalator și utilizator
56
Exemplu:
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 57
13 | Funcţionarea
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Valoare de referință unică Valoare de referință dublă
Sistemul încălzește camera. Când după
un timp, temperatura încăperii crește
peste C1 (23°C), are loc comutarea de la
încălzire la răcire, cu condiția ca
temporizatorul de protecție să fie
expirat. Dacă temporizatorul de
protecție nu a expirat, comutarea va
avea loc numai din momentul în care
temporizatorul de protecție expiră. Ca
urmare a comutării, temporizatorul de
protecție începe să funcționeze din nou,
pentru a permite sau a preveni
următoarea comutare.
Sistemul răcește camera. Când după un
timp, temperatura încăperii scade sub
C1 (21°C), are loc comutarea de la răcire
la încălzire, cu condiția ca
temporizatorul de protecție să fie
expirat. Dacă temporizatorul de
protecție nu a expirat, comutarea va
avea loc numai din momentul în care
temporizatorul de protecție expiră. Ca
urmare a comutării, temporizatorul de
protecție începe să funcționeze din nou,
pentru a permite sau a preveni
următoarea comutare.
Sistemul încălzește camera. Când după
un timp, temperatura încăperii crește
peste C1 (25°C), are loc comutarea de la
încălzire la răcire, cu condiția ca
temporizatorul de protecție să fie
expirat. Dacă temporizatorul de
protecție nu a expirat, comutarea va
avea loc numai din momentul în care
temporizatorul de protecție expiră. Ca
urmare a comutării, temporizatorul de
protecție începe să funcționeze din nou,
pentru a permite sau a preveni
următoarea comutare.
Sistemul răcește camera. Când după un
timp, temperatura încăperii scade sub
C1 (21°C), are loc comutarea de la răcire
la încălzire, cu condiția ca
temporizatorul de protecție să fie
expirat. Dacă temporizatorul de
protecție nu a expirat, comutarea va
avea loc numai din momentul în care
temporizatorul de protecție expiră. Ca
urmare a comutării, temporizatorul de
protecție începe să funcționeze din nou,
pentru a permite sau a preveni
următoarea comutare.
Cazul 2: comutarea forțată (C2)
Comutarea este forțată din momentul în care temperatura încăperii crește peste/
scade sub valoarea de referință a valorii de referință a comutării răcire/încălzire
(C2), în timp ce temporizatorul de protecție încă funcționează.
Exemplu:
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
57
Page 58
13 | Funcţionarea
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Valoare de referință unică Valoare de referință dublă
Sistemul încălzește camera. Când
temperatura încăperii crește peste C2
(24°C), în timp ce temporizatorul de
protecție încă funcționează, comutarea
este forțată de la încălzire la răcire.
Sistemul răcește camera. Când
temperatura încăperii scade sub C2
(20°C), în timp ce temporizatorul de
protecție încă funcționează, comutarea
este forțată de la răcire la încălzire.
INFORMAŢII
Pentru a preveni comutările prea frecvente ale modului de funcționare, comutările
survin de obicei numai după ce temporizatorul de protecție a expirat (respectiv, cazul
1). Totuși, pentru a împiedica încălzirea sau răcirea excesivă a încăperii, comutarea
este forțată când temperatura încăperii atinge C2 în timp temporizatorul de protecție
încă funcționează (respectiv cazul 2).
13.2.2 Pentru setarea modului de exploatare
1 Navigați la meniul modului de funcționare.
Sistemul încălzește camera. Când
temperatura încăperii crește peste C2
(26°C), în timp ce temporizatorul de
protecție încă funcționează, comutarea
este forțată de la încălzire la răcire.
Sistemul răcește camera. Când
temperatura încăperii scade sub C2
(20°C), în timp ce temporizatorul de
protecție încă funcționează, comutarea
este forțată de la răcire la încălzire.
13.3 Valoarea de referință
Ghid de referință pentru instalator și utilizator
58
2 Utilizați şi pentru a selecta un mod de funcționare.
3 Apăsați pentru a activa.
Rezultat: Unitatea interioară își schimbă modul de funcționare, iar telecomanda
revine la ecranul de pornire.
Valoarea de referință este temperatura țintă pentru modurile de răcire, încălzire și
funcționare automată.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 59
13.3.1 Despre valoarea de referință
28°C
+3°C
-3°C
25°C
22°C
În funcție de configurație, ecranul de pornire afișează valoarea de referință a
temperaturii ca valoare numerică, sau ca simbol.
INFORMAŢII
Pentru modul de setare a valorii de referință pe ecranul de pornire, vezi aplicația
Madoka Assistant. De asemenea vezi "Ecran"[4101].
Valoarea de referință pe ecranul de pornire: Numeric
În cazul în care ecranul de pornire afișează valoarea de referință a temperaturii ca
o valoare numerică, controlați temperatura încăperii prin ridicarea sau coborârea
valorii de referință cu incremente de 1°C.
Limitele intervalului implicit al valorilor de referință sunt 16°C~32°C. Dacă sunt
stabilite limitări la acest interval cu funcția intervalului valorilor de referință (funcția
aplicație Madoka Assistant; vezi "Interval valoare de referință" [4 110]), se poate
ridica sau coborî valoarea de referință numai până la limitele maxime/minime ale
intervalului valorilor de referință.
13 | Funcţionarea
Valoarea de referință pe ecranul de pornire: Simbolică
În cazul în care ecranul de pornire afișează valoarea de referință a temperaturii ca
simbol, controlați temperatura încăperii prin ridicarea sau coborârea valorii de
referință în raport cu "valoarea punctului de referință" (indicată vizual de markerul
din mijlocul termometrului).
Puteți ridica valoarea de referință cu trei trepte de 1°C deasupra și cu trei trepte de
1°C sub valoarea punctului de referință.
Exemplu: dacă valoarea punctului de referință este de 25°C, este posibilă ridicarea
valorii de referință la 28°C și coborârea acesteia la 22°C.
INFORMAŢII
Pentru a stabili valoarea punctului de referință, vezi aplicația Madoka Assistant. De
asemenea vezi "Ecran"[4101].
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Excepții de la această logică sunt posibile în cazul:
▪ Limitărilor intervalului valorilor de referință
▪ Control central/control după o programare
Ghid de referință pentru instalator și utilizator
59
Page 60
13 | Funcţionarea
28°C
+3°C
-2°C
25°C
23°C
Intervalul valorilor de referință
Dacă sunt stabilite limitări la intervalului implicit al valorilor de referință
(16°C~32°C) cu funcția intervalului valorilor de referință (funcția aplicație Madoka
Assistant; vezi "Interval valoare de referință" [4110]), se poate ridica sau coborî
valoarea de referință numai până la limitele superioară/inferioară ale intervalului
valorilor de referință.
Exemplu: dacă temperatura de referință este de 25°C, puteți coborî în mod
normal valoarea de referință cu trei trepte până la 22°C. Totuși, dacă limita
intervalului valorilor de referință este setată la 23°C, puteți coborî valoarea de
referință numai până la 23°C.
Control central/Programare
Dacă sistemul se află sub controlul unei telecomenzi centralizate sau al unei
programări, atunci limitele obișnuite de +3°C/–3°C ale valorilor de referință pot fi
anulate ȘI modificate.
DACĂ ATUNCI
Telecomanda centralizată sau
programarea impune o valoare de
referință care se încadrează în intervalul
obișnuit de +3°C/–3°C al valorilor de
referință.
Nu se întâmplă nimic neobișnuit, iar
sistemul urmărește valoarea de
referință obișnuită și logica intervalului
valorilor de referință.
Ghid de referință pentru instalator și utilizator
60
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 61
13 | Funcţionarea
28°C
+3°C
-3°C
25°C
22°C
28°C
+3°C
-3°C
25°C
22°C
27°C
+3°C
-3°C
24°C
21°C
21°C
DACĂ ATUNCI
Telecomanda centralizată sau
programarea impune o valoare de
referință care depășește intervalul
obișnuit de +3°C/–3°C al valorilor de
referință.
Valoarea de referință impusă devine
noua limită superioară/inferioară a
intervalului de +3°C/–3°C și întregul
interval se deplasează în raport cu
această nouă limită.
Exemplu: valoarea punctului de
referință este setată la 25°C, rezultând
următorul interval al valorilor de
referință:
Dacă telecomanda centralizată sau
programarea modifică valoarea de
referință la 21°C, care este sub limită,
atunci "21°C" devine noua limită
inferioară, iar intervalul se deplasează în
raport cu această nouă limită.
13.3.2 Pentru a seta valoarea de referință
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Cerinţă preliminară: Modul de funcționare activ este 'răcire', 'încălzire', sau 'auto'.
1 În ecranul de pornire, utilizați și pentru a regla valoarea de referință.
Rezultat: Unitatea interioară își modifică valoarea de referință pentru temperatură.
13.4 Data şi ora
Setați ora și data pentru unitățile interioare conectate la telecomandă.
Ghid de referință pentru instalator și utilizator
61
Page 62
13 | Funcţionarea
13.4.1 Despre dată şi oră
13.4.2 Pentru a seta data și ora
În funcție de setările pentru ora de vară, meniul datei și orei are următorii
indicatori pentru ora de vară:
Ora de vară
Timp de iarnă
Pentru informații suplimentare, consultați "Setările locale ale unităților
interioare" [4 73] (setările telecomenzii) și "Data şi ora" [4 103] (setările
aplicației).
1 Navigați la meniul datei și orei.
2 Apăsați pentru a activa .
Rezultat: Câmpurile devin editabile.
3 Setați data și ora. Setați cu și . Confirmați cu . Treceți prin meniu până
când toate câmpurile sunt setate corect.
Rezultat: Setați data și ora.
INFORMAŢII
Confirmarea valorii într-un câmp vă va trece automat la câmpul următor. Pentru a
termina efectuarea setărilor și a părăsi meniul, navigați la, și confirmați valoarea din
ultimul câmp.
13.5 Fluxul de aer
13.5.1 Direcţia fluxului de aer
Despre direcția fluxului de aer
Ghid de referință pentru instalator și utilizator
62
Direcția fluxului de aer este direcția în care unitatea interioară suflă aerul.
Se pot seta următoarele direcții ale fluxului de aer:
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 63
Direcție Ecran
Poziție fixă. Unitatea interioară suflă aer
în 1 din 5 poziții fixe.
Balans. Unitatea interioară alternează
între cele 5 poziții.
Auto. Unitatea interioară reglează
direcția fluxului de aer în funcție de
mișcarea detectată de un senzor de
mișcare.
INFORMAŢII
▪ În funcție de tipul unității interioare și/sau de dispunerea și organizarea
sistemului, este posibil ca direcția automată a fluxului de aer să nu fie disponibilă.
▪ Pentru unele tipuri de unități interioare, nu puteți seta direcția fluxului de aer.
13 | Funcţionarea
Controlul automat al fluxului de aer
În următoarele condiții de funcționare, direcția fluxului de aer al unităților
interioare este controlată automat:
▪ Când temperatura încăperii este mai mare decât valoarea de referință a
telecomenzii pentru modul de încălzire (inclusiv modul Auto).
▪ Când unitățile interioare funcționează în modul de încălzire și funcția de
dezghețare este activă.
▪ Când unitățile interioare funcționează în mod continuu, iar direcția fluxului de aer
este orizontală.
Pentru a seta direcția fluxului de aer
1 Navigați la meniul direcției fluxului de aer.
2 Utilizați și pentru a regla direcția fluxului de aer.
13.5.2 Turaţia ventilatorului
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
3 Apăsaţi pentru a confirma.
Rezultat: Unitatea interioară modifică direcția fluxului de aer și telecomanda
revine la ecranul de pornire.
Turația ventilatorului este puterea fluxului de aer care iese din unitatea interioară.
Ghid de referință pentru instalator și utilizator
63
Page 64
13 | Funcţionarea
Despre turația ventilatorului
În funcție de unitatea interioară, puteți alege între:
Turația ventilatorului Ecran
2 turații ale ventilatorului
3 turații ale ventilatorului
5 turații ale ventilatorului
Unele unități interioare sunt compatibile în plus cu turația automată a
ventilatorului. În acest caz, unitatea interioară își reglează automat turați
ventilatorului, în funcție de valoarea de referință și temperatura din interior.
Turația ventilatorului Ecran
Automat
INFORMAŢII
▪ Din motive de protecție mecanică, este posibil ca unitatea interioară să se
comute la modul 'Turație automată a ventilatorului'.
▪ Dacă ventilatorul se oprește, acest lucru nu înseamnă neapărat defectarea
sistemului. Ventilatorul se poate opri în orice moment.
▪ Poate dura puţin până ce schimbările aduse setărilor turației ventilatorului să fie
efectiv realizate.
Pentru a seta turația ventilatorului
1 Navigați la meniul turației ventilatorului.
Ghid de referință pentru instalator și utilizator
64
2 Utilizați și pentru a regla turația ventilatorului.
3 Apăsaţi pentru a confirma.
Rezultat: Unitatea interioară modifică turația ventilatorului și telecomanda revine
la ecranul de pornire.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 65
13.6 Ventilarea
13.6.1 Modul de ventilare
Unitatea de ventilare pentru recuperarea căldurii poate funcționa în diferite
moduri.
Pictogramă Modul de ventilare
13 | Funcţionarea
INFORMAŢII
Setările ventilării pot fi efectuate NUMAI pentru unitățile de ventilare pentru
recuperarea căldurii.
Ventilare pentru recuperarea energiei. În încăpere este suflat
aer din exterior după trecerea printr-un schimbător de căldură.
Bypass. În încăpere este suflat aer din exterior fără a trece printrun schimbător de căldură.
Auto. Pentru a ventila camera într-un mod cât mai eficient,
unitatea de ventilare pentru recuperarea căldurii se comută
automat între modul "Bypass" și "Ventilare pentru recuperarea
energiei" (pe baza calculelor interne).
INFORMAŢII
În funcție de unitatea de ventilare pentru recuperarea căldurii, sunt disponibile mai
multe sau mai puține moduri de ventilare.
INFORMAŢII
Schimbările modului de ventilare sunt posibile indiferent de starea de principală a
răcirii/încălzirii. Pentru informații suplimentare, consultați "Starea de principală la
răcire/încălzire"[484].
NOTIFICARE
Înainte de a pune în funcțiune sistemul, unitatea TREBUIE pusă sub tensiune cel puțin
6ore. pentru a evita defectarea compresorului în timpul punerii în funcțiune.
INFORMAŢII
Pentru a asigura o pornire lină, nu opriți sistemul în timp ce acesta funcționează.
Pentru a seta modul de ventilare
1 Navigați la meniul modului de ventilare.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
2 Utilizați şi pentru a selecta un mod de ventilare.
Ghid de referință pentru instalator și utilizator
65
Page 66
13 | Funcţionarea
13.6.2 Debitul de ventilare
Pentru a seta debitul de ventilare
3 Apăsați pentru a activa.
Rezultat: Unitatea de ventilare pentru recuperarea căldurii își schimbă modul de
funcționare, iar telecomanda revine la ecranul de pornire.
Debitul de ventilare este turația ventilatorului în timpul modului de ventilare.
1 Navigați la meniul debitului de ventilare.
2 Utilizați și pentru a regla debitul de ventilare.
3 Apăsaţi pentru a confirma.
Rezultat: Unitatea de ventilare pentru recuperarea căldurii își schimbă debitul de
ventilare, iar telecomanda revine la ecranul de pornire.
13.7 Utilizare avansată
Telecomanda permite doar acționarea de bază. Pentru acționări avansate, utilizați
aplicația Madoka Assistant.
INFORMAŢII
Pentru a acționa telecomanda cu aplicația, trebuie să conectați telecomanda la un
dispozitiv mobil pe care este instalată aplicația. Pentru instrucțiuni, vezi
"15.2Asocierea"[492].
Ghid de referință pentru instalator și utilizator
66
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 67
14 Configurare
În acest capitol
14.1 Meniul instalatorului .............................................................................................................................................................. 67
14.1.1 Despre meniul de instalare.................................................................................................................................... 67
14.1.2 Setările ecranului.................................................................................................................................................... 68
14.1.3 Setările indicatorului de stare................................................................................................................................ 69
14.1.4 Setări locale............................................................................................................................................................ 69
14.1.5 Setări diverse.......................................................................................................................................................... 74
14.2 Actualizarea software-ului...................................................................................................................................................... 88
14.2.1 Despre actualizările software-ului......................................................................................................................... 88
14.2.2 Actualizarea software-ului cu aplicația.................................................................................................................. 89
14.2.3 Actualizarea software-ului cu instrumentul de actualizare .................................................................................. 89
14.1 Meniul instalatorului
14.1.1 Despre meniul de instalare
În meniul instalatorului puteți efectua următoarele setări:
14 | Configurare
Categorie Pictogramă Setări
Setările ecranului Iluminare
Contrast
Setările indicatorului de stare Intensitatea
Reglaje locale Setările locale ale unităților
interioare
Setările locale ale telecomenzii
Setări diverse Adresă de grup și adresă AirNet
Interblocare semnale externe
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Pornirea forțată a ventilatorului
Stare de principală la răcire/
încălzire
Testarea alarmei de scurgere
de agent frigorific
Informații
Ghid de referință pentru instalator și utilizator
67
Page 68
14 | Configurare
Pentru a lansa meniul de instalare
Cerinţă preliminară: Telecomanda afișează ecranul de pornire.
1 Apăsați și țineți apăsată până apare ecranul de informare:
INFORMAŢII
▪ Prezența pictogramelor pe ecranul de informare depinde de starea de
funcționare. Telecomanda poate afișa mai multe sau mai puține pictograme decât
sunt indicate aici.
▪ Ecranul de informații afișează întotdeauna versiunea curentă a software-ului,
indiferent de starea de funcționare.
2 Din ecranul de informare, apăsați și simultan și țineți-le apăsate până
intrați în meniul de instalare:
Rezultat: Acum sunteți în meniul de instalare.
14.1.2 Setările ecranului
Pentru a seta luminozitatea ecranului
Cerinţă preliminară: Sunteți în meniul instalatorului.
1 Navigați la meniul luminozității ecranului.
2 Utilizați și pentru a regla luminozitatea ecranului.
3 Apăsați pentru a confirma.
Rezultat: Ecranul își reglează luminozitatea, iar telecomanda revine la meniul
instalatorului.
Pentru a seta contrastul ecranului
Ghid de referință pentru instalator și utilizator
68
Cerinţă preliminară: Sunteți în meniul instalatorului.
1 Navigați la meniul contrastului ecranului.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 69
2 Utilizați și pentru a regla contrastul ecranului.
3 Apăsați pentru a confirma.
Rezultat: Ecranul își reglează contrastul și telecomanda revine la meniul
instalatorului.
14.1.3 Setările indicatorului de stare
Pentru a seta intensitatea indicatorului de stare
Cerinţă preliminară: Sunteți în meniul instalatorului.
1 Navigați la meniul intensității indicatorului de stare.
14 | Configurare
14.1.4 Setări locale
Despre setările locale
2 Utilizați și pentru a regla intensitatea indicatorul de stare.
3 Apăsați pentru a confirma.
Rezultat: Indicatorul de stare își reglează intensitatea, iar telecomanda revine la
meniul instalatorului.
Telecomanda permite efectuarea setărilor locale legate de unitatea interioară și de
telecomanda însăși.
Ecran Setări locale
Unitate interioară
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Telecomandă
Ghid de referință pentru instalator și utilizator
69
Page 70
14 | Configurare
În ambele cazuri, procedura de setare este aceeași. Pentru instrucțiuni, consultați
"Procedeul de setare"[470].
Procedeul de setare
Setările locale sunt compuse din următoarele componente:
1 Moduri ("Mode"),
2 Unităţi ("Unit"),
3 Setări ("SW"), și
4 Valorile pentru acele setări.
Meniurile setărilor locale au două niveluri. Puteți seta moduri și unități în primul
nivel, și setări și valori în al doilea.
Nivelă Descriere
Primul nivel Mod (Mode)
Un mod este un grup de parametri setabili.
În tabelele setărilor locale, găsiți numerele de mod disponibile în
coloana "Mode". Numerele de mod care se aplică unităților
interioare individuale sunt între paranteze în coloana "Mode".
Unitate (Unit) (numai setări locale ale unității interioare)
O unitate este o unitate individuală la care se poate aplica o setare.
Când efectuați setări locale pentru unități individuale, acesta este
locul unde definiți numărul unității la care se aplică setarea.
Când efectuați setări locale pentru unități grupate, NU setați
numărul unității. Setările se vor aplica atunci tuturor unităților
interioare care fac parte din grupul respectiv.
Ghid de referință pentru instalator și utilizator
70
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 71
Nivelă Descriere
SW 00
SW 00
Al doilea nivel Setarea (SW)
O setare este un parametru setabil. Acestea sunt setările pe care le
efectuați.
În tabelele setărilor locale, găsiți numerele de setare disponibile în
coloana "SW".
Valoare
O valoare este unul dintre seturile fixe de valori pe care le puteți
alege pentru o setare.
14 | Configurare
Când câmpul de valori conține un "-", nu există valori disponibile
pentru setarea selectată:
Când efectuați setări de grup, puteți seta NUMAI o valoare pentru o
setare dacă câmpul de valori conține un "*" (dacă câmpul de valoare
NU conține "*", nu puteți aplica setarea selectată grupului):
În tabelele setărilor locale, găsiți valorile disponibile pentru fiecare
setare în coloana "Valoare".
Navigare
Pentru a naviga prin meniurile setărilor locale, utilizați , , și .
1 Utilizați și pentru a deplasa evidențierea.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
2 Apăsați pentru a selecta un component de setare locală.
Ghid de referință pentru instalator și utilizator
71
Page 72
14 | Configurare
SW 00

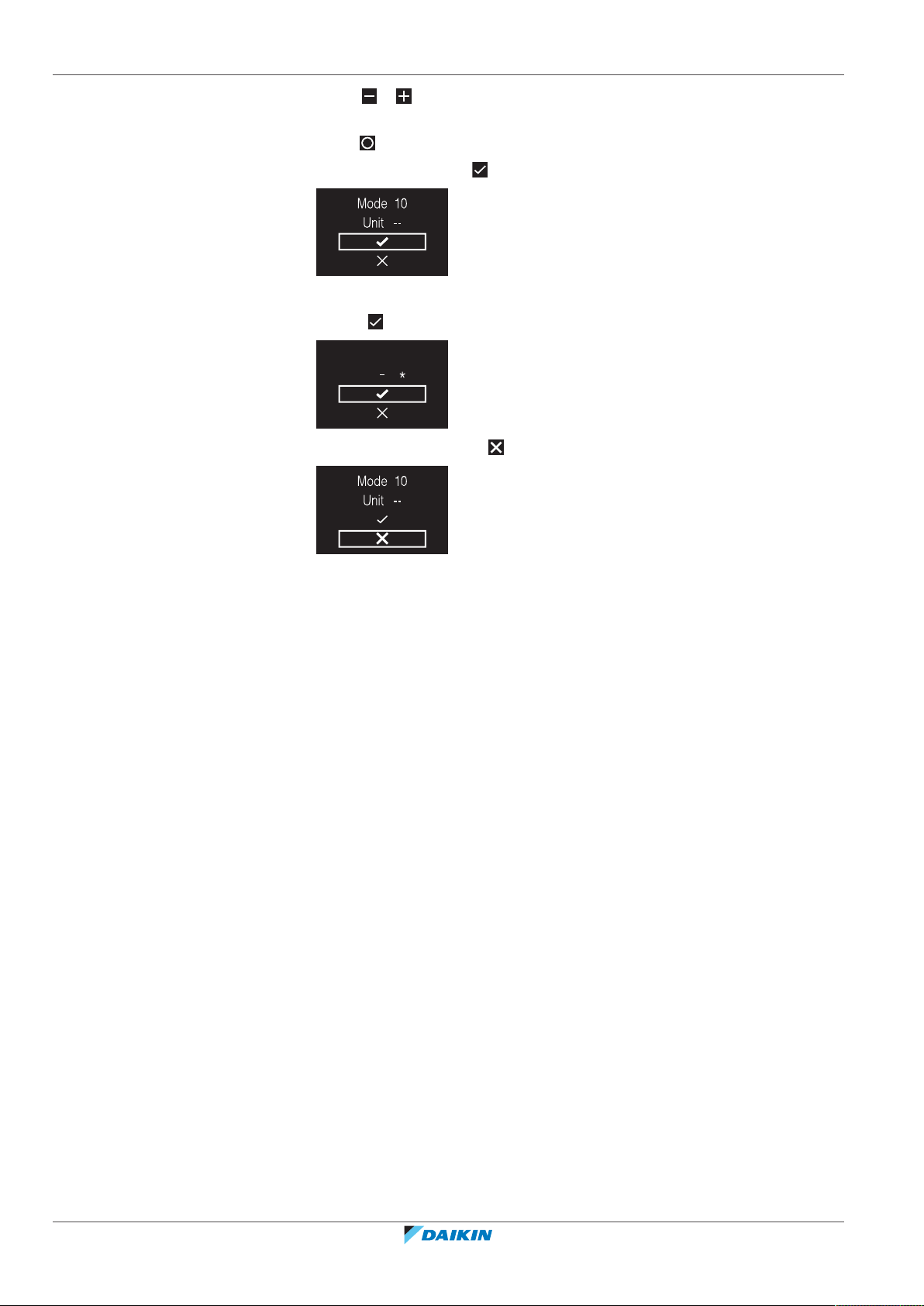

3 Utilizați și pentru a schimba valoarea respectivului component de setare
locală.
4 Apăsați pentru a confirma valoarea respectivă.
5 În primul nivel, selectați pentru a trece la al doilea nivel.
6 În al doilea nivel, navigați și selectați în același mod ca și în primul nivel.
7 Selectați pentru a confirma și a activa setările efectuate.
8 În orice moment, selectați pentru a reveni la un nivel.
Ghid de referință pentru instalator și utilizator
72
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 73
14 | Configurare
Setările locale ale unităților interioare
Procedura de setare este diferită dacă doriți să efectuați setări pentru unități
interioare individuale, sau pentru grupuri de unități interioare.
Unități interioare individuale
▪ Definiți un mod prin setarea unui număr Mode (număr între paranteze)
▪ Definiți unitatea la care se va aplica setarea prin setarea unui număr Unit
▪ Definiți setarea prin setarea unui număr SW
▪ Definiți o valoare pentru setarea respectivă
Grupuri de unități interioare
▪ Definiți un mod prin setarea unui număr Mode (număr NU între paranteze)
▪ NU setați un număr Unit (setarea se aplică tuturor unităților din grup)
▪ Definiți setarea prin setarea unui număr SW
▪ Definiți o valoare pentru setarea respectivă
Mode SW Descrierea setării (SW) —
01 02 03 04
10 (20) 00 Temporizator de contaminare a filtrului: setați
11 (21) 00 Funcționare simultană : setați modul de funcționare simultană a unității
12 (22) 01 Semnal extern de pornire/oprire: setați acționarea contactelor fără tensiune
13 (23) 00 Debit ridicat de evacuare a aerului: setați în cazul aplicațiilor cu tavan înalt. h≤2,7m 2,7m<h≤3m 3m<h≤3,5m
temporizatorul pentru apariția ecranului "Este
timpul ca filtrul să fie curățat".
01 Filtru cu viață lungă: dacă este cazul, setați tipul de filtru cu viață lungă
utilizat.
02 Senzorul termostatului telecomenzii: setați modul în care este utilizat
senzorul termostatului telecomenzii.
03 Dezactivarea semnului filtrului: setați dacă semnul filtrului poate fi afișat sau
nu.
interioare (Sky Air)
T1/T2 (contactele unității interioare)
02 Diferența termostatului: dacă sistemul conține un senzor de la distanță, setați
incrementele de creștere/scădere.
Filtru cu viață ultralungă
Filtru cu viață lungă ±2500 ore ±1250 ore
Filtru standard ± 200 ore ± 100 ore
Ușoar
e
Utilizat în combinație cu termistorul
±10000 ore. Grele ± 5000 ore — —
Filtru cu viață lungă Filtru cu viață ultra-lungă — —
unității interioare
Afișare Neafișare — —
Pereche Jumelate Triple Dublu
Oprire forțată Pornirea/oprirea funcționării Urgență Oprire forțată
1°C 0,5°C — —
Nefolosit Folosit exclusiv —
jumelate
(mai mulți
chiriași)
01 Direcția fluxului de aer: setați dacă o unitate interioară este echipată cu un kit
opțional care blochează fluxul de aer.
03 Funcția flux de aer: setați dacă unitatea interioară este echipată cu un panou
decorativ la orificiul de evacuare a aerului.
04 Intervalul direcției fluxului de aer Superior Normală Inferior —
06 Presiune statică externă: setați presiunea statică externă (în funcție de
rezistența conductelor racordate).
FHYK: urmați setarea pentru tavan înalt. Normal Tavan înalt — —
15 (25) 03 Pompa de golire a umidificării Nu este echipat Modul de încălzire: continuu Modul de încălzire: 3 minute
1c 01 Senzor termostat: setați care senzor de termostat doriți să utilizați. Termistorul unității interioare Termistorul telecomenzii — —
1c 12 Contact de fereastră B1 (semnal extern) Nu utilizați Utilizați
1c 13 Contact de cartelă de acces B2 (semnal extern) Nu utilizați Utilizați
1e 02 Funcția de diminuare: setare mod de diminuare. Fără diminuare Numai încălzire Numai răcire Încălzire și
1e 07 Timp de suprapunere a rotației. Setați timpul de suprapunere a rotației. 30 minute 15 minute 10 minute 5 minute
1B 08 Ora de vară. Setați modul în care sistemul controlează ora de vară. Dezactivare Comutare automată Comutare
(a)
Acest lucru este aplicabil pentru codurile 02-06. Codurile 05 și 06 nu sunt prezentate în tabel. Consultați manualul de service
flux cu 4 căi Flux cu 3 căi Flux cu 2 căi —
Echipat Nu este echipat
Normal Presiune statică ridicată Presiune
statică joasă
PORNIT / 5 minute OPRIT
răcire
manuală
Control
centralizat
—
(a)
pentru informații mai detaliate.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
73
Page 74
14 | Configurare
Setările locale ale telecomenzii
14.1.5 Setări diverse
INFORMAŢII
▪ Conectarea accesoriilor opționale la unitatea interioară poate cauza modificări la
unele setări locale. Pentru informaţii suplimentare, consultați manualul de
instalare al accesoriului opţional.
▪ Pentru detalii despre setările locale specifice ale fiecărui tip de unitate interioară,
consultați manualul de instalare al unităților interioare.
▪ Setările locale care nu sunt disponibile pentru o unitate interioară conectată nu
sunt afișate.
▪ Valorile implicite ale setării locale sunt diferite în funcție de modelul unității
interioare. Pentru informații suplimentare, consultați manualul de service al
unităților interioare.
INFORMAŢII
Reglajul local al telecomenzii R1-11 permite modificarea comportamentului
indicatorului de stare, făcând telecomanda adecvată utilizării în hoteluri.
Adresă de grup
Despre adresa de grup
Pentru a controla sistemul cu echipamente de control centrale, este necesar să
atribuiți unităților interioare adresele necesare. Este posibil să atribuiți o adresă
unui grup de unități interioare sau unor unități interioare individuale.
Grup de unități interioare
Unități interioare individuale
Pentru a atribui o adresă unui grup de unități interioare
Cerinţă preliminară: Sunteți în meniul instalatorului.
1 Navigați la meniul setărilor adreselor.
Ghid de referință pentru instalator și utilizator
74
2 Selectați "Group"
3 Confirmați alegerea dvs.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 75
4 Definiți adresa.
5 Înainte de a confirma adresa, asigurați-vă este selectat .
6 Confirmați adresa.
14 | Configurare
Rezultat: Ați atribuit o adresă grupului de unități de interior.
Pentru a atribui o adresă unei unități interioare individuale
Cerinţă preliminară: Sunteți în meniul instalatorului.
1 Navigați la meniul setărilor adreselor.
2 Selectați "Group(Unit)"
3 Definiți unitatea interioară căreia doriți să-i atribuiți adresa.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
4 Confirmați alegerea dvs.
5 Definiți adresa.
Ghid de referință pentru instalator și utilizator
75
Page 76
14 | Configurare
Pentru a elimina o adresă
6 Înainte de a confirma adresa, asigurați-vă este selectat .
7 Confirmați adresa.
Rezultat: Ați atribuit o adresă unității interioare.
1 Navigați la adresa pe care doriți să o eliminați.
2 Schimbați la .
3 Confirmați alegerea dvs.
Rezultat: Adresa este eliminată.
Adresă Airnet
Despre adresa AirNet
Pentru a conecta sistemul la sistemul de monitorizare și diagnosticare AirNet, este
necesar să atribuiți unităților interioare și exterioare adresele necesare.
Unități interioare
Pentru a atribui o adresă AirNet unei unități interioare
Ghid de referință pentru instalator și utilizator
76
Unități exterioare
Cerinţă preliminară: Sunteți în meniul instalatorului.
1 Navigați la meniul setărilor adreselor.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 77
2 Selectați "I/U"
3 Definiți unitatea interioară căreia doriți să-i atribuiți adresa.
4 Confirmați alegerea dvs.
14 | Configurare
5 Definiți adresa.
6 Înainte de a confirma adresa, asigurați-vă este selectat .
7 Confirmați adresa.
Rezultat: Ați atribuit o adresă AirNet unității interioare.
Pentru a atribui o adresă AirNet unei unități exterioare
Cerinţă preliminară: Sunteți în meniul instalatorului.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
1 Navigați la meniul setărilor adreselor.
2 Selectați "O/U"
Ghid de referință pentru instalator și utilizator
77
Page 78
14 | Configurare
3 Definiți unitatea exterioară căreia doriți să-i atribuiți adresa.
4 Confirmați alegerea dvs.
5 Definiți adresa.
6 Înainte de a confirma adresa, asigurați-vă este selectat .
7 Confirmați adresa.
Rezultat: Ați atribuit o adresă AirNet unității exterioare.
Pentru a elimina o adresă
1 Navigați la adresa pe care doriți să o eliminați.
2 Schimbați la .
Ghid de referință pentru instalator și utilizator
78
3 Confirmați alegerea dvs.
Rezultat: Adresa este eliminată.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 79
Interblocarea semnalelor externe
Despre interblocarea semnalelor externe
Interblocarea semnalelor externe permite integrarea contactelor externe în logica
de control a sistemului. Adăugând un contact de cartelă de acces și/sau un contact
de fereastră la configurația comenzii, se poate face ca sistemul să răspundă la
introducerea/scoaterea unui contact de cartelă în/din cititorul de cartele și/sau la
deschiderea/închiderea ferestrelor.
INFORMAŢII
Pentru a folosi această funcție trebuie ca adaptorul semnalelor digitale BRP7A5* să
facă parte din sistem.
▪ Asigurați-vă că adaptorul semnalelor digitale și contactele sale opționale
(contactul de fereastră B1 și contactul de cartelă de acces B2) sunt instalate
corect. Verificați dacă contactul fără tensiune al adaptorului semnalelor digitale
este în poziția corectă. Pentru instrucțiuni privind modul de instalare a
adaptorului semnalelor digitale, consultați manualul de instalare al adaptorului
semnalelor digitale.
▪ Când adaptorul semnalelor digitale nu funcționează corespunzător, interblocarea
semnalelor externe nu este disponibilă în meniu.
▪ Când adaptorul semnalelor digitale face parte din sistem, sistemul nu permite
conectarea unei telecomenzi secundare.
▪ Când adaptorul semnalelor digitale face parte din sistem, nu este posibilă
utilizarea funcției Orar.
▪ Când adaptorul semnalelor digitale face parte din sistem, alături de o
telecomandă centralizată, funcția de interblocare a semnalelor externe este
controlată de telecomanda centralizată și nu de adaptor.
14 | Configurare
Pentru a efectua setările interblocării semnalelor externe
Cerinţă preliminară: Sunteți în meniul instalatorului.
1 Navigaţi la meniul interblocării semnalelor externe.
2 Utilizați și pentru a naviga prin meniu.
3 Apăsați pentru a selecta un parametru.
4 Cu un parametru selectat, utilizați și pentru a schimba valoarea
parametrului respectiv.
5 Cu un parametru selectat, apăsați pentru a confirma valoarea parametrului
respectiv.
6 Când ați terminat cu setările, confirmați toate setările selectând și apăsând
.
Rezultat: Sistemul va reporni și va implementa toate schimbările efectuate.
INFORMAŢII
Pentru o prezentare a parametrilor setabili și semnificația lor, consultați "Prezentarea
setărilor interblocării semnalelor externe"[480].
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
79
Page 80
14 | Configurare
Prezentarea setărilor interblocării semnalelor externe
Parametru Descriere Valori posibile Valoare prestabilită
B2 Temporizator de
întârziere
Temporizator care
pornește imediat ce cartela
de acces este scoasă.
Unitatea continuă să
funcționeze normal până la
expirarea temporizatorului.
B2 Resetare temporizator Temporizator care
pornește imediat ce expiră
temporizatorul de
întârziere. Când acest
temporizator expiră, starea
anterioară (adică valoarea
de referință obișnuită) se
schimbă la starea de
"Setare implicită de
resetare".
Resetare pornire/oprire Stare de pornit/oprit
pentru "Setare implicită
de resetare"
0-10minute "1 min."
0-20 ore "20 ore"
"PORNIT", "OPRIT", "--" "OPRIT"
Resetare mod Mod de funcționare
"Setare implicită de
resetare"
Resetare val.ref. răcire Valoare de referință pentru
răcire "Setare implicită de
resetare"
Resetare val.ref. încălzire Valoare de referință pentru
încălzire "Setare implicită
de resetare"
INFORMAŢII
Când valoarea pentru un parametru este "- -", înseamnă că atunci când
temporizatoarele expiră, nu se schimbă nimic pentru acel parametru, și este
menținută valoarea activă curentă.
Auto, Răcire, Încălzire,
Numai ventilator, --
Consultați intervalul
valorilor de referință ale
unității interioare și
limitarea intervalului
valorilor de referință, "--"
Consultați intervalul
valorilor de referință ale
unității interioare și
limitarea intervalului
valorilor de referință, "--"
"-"
"22°C"
"22°C"
Ghid de referință pentru instalator și utilizator
80
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 81
Logica contactului ferestrei
14 | Configurare
Contact de fereastră B1 Contact de cartelă de acces
Ora Acțiune
B2
Contact închis (fereastra
este închisă)
Contact închis (cartela de
acces introdusă)
— ▪ Funcționare normală a
unității interioare.
▪ Unitatea revine la starea
anterioară înainte de a
deschide contactul.
Contact deschis (fereastră
deschisă)
Contact închis (cartela de
acces introdusă)
— Unitatea este oprită forțat:
▪ Fără funcționalitate de
temporizator de
întârziere și resetare.
▪ Fără funcționalitate de
diminuare.
▪ Nu este posibilă
pornirea/oprirea unității
cu butonul de pornire/
oprire al telecomenzii.
Logica contactului cartelei de acces
Contact fereastră B1 Contact cartelă de acces B2 Ora Acţiune
Contact închis (fereastra
este închisă)
Contact închis (fereastra
este închisă)
Contact închis (cartela de
acces introdusă)
Contact deschis (cartela de
acces scoasă)
▪ —
▪ Temporizator de
întârziere<Timp<Tempori
zator de resetare
▪ Timp>Temporizator de
resetare
Timp<Temporizator de
întârziere
▪ Unitatea funcționează
normal.
▪ Dacă temporizatorul de
resetare nu a expirat,
unitatea revine la starea
anterioară înainte de a
deschide contactul.
▪ Dacă temporizatorul de
resetare a expirat,
unitatea revine la
"Setare implicită de
resetare" (consultați
"Prezentarea setărilor
interblocării semnalelor
externe"[480]).
Funcționare normală a
unității interioare.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
81
Page 82
14 | Configurare
Contact fereastră B1 Contact cartelă de acces B2 Ora Acţiune
Contact închis (fereastra
este închisă)
Contact deschis (cartela de
acces scoasă)
INFORMAŢII
▪ "Starea anterioară" poate fi starea pornit/oprit, modul de funcționare, valoarea
de referință pentru răcire și valoarea de referință pentru încălzire.
▪ Când se utilizează contactele, turația ventilatorului, precum și valorile de referință
ale diminuării răcirii și încălzirii pot fi schimbate în orice moment, fără a pierde
schimbările.
▪ Turația ventilatorului este stocată independent pentru cele două moduri de
funcționare principale (încălzire și răcire). Sunt salvate setări separate ale turației
ventilatorului pentru modul de încălzire pe de o parte, iar pe de altă parte, pentru
modul de răcire, uscare și numai ventilator.
▪ La închiderea contactului, schimbările efectuate în timp ce contactul cartelei de
acces este deschis și temporizatorul de întârziere nu a expirat (funcționare
normală) NU vor fi salvate.
Timp>Temporizator de
întârziere
Unitatea este oprită forțat:
▪ În funcție de activarea
sau nu a funcției de
diminuare, diminuarea va
funcționa sau nu.
▪ Nu este posibilă
pornirea/oprirea unității
cu butonul de pornire/
oprire al telecomenzii.
▪ După expirarea
temporizatorului de
întârziere,
temporizatorul de
resetare începe
numărătoarea.
Combinarea logicii contactului ferestrei și contactului cartelei de acces
▪ Contactul de fereastră are prioritate față de temporizatorul de întârziere și
funcționalitatea de diminuare a contactului de cartelă de acces:
Când contactul de fereastră este deschis în timp ce contactul de cartelă de acces
este deschis, temporizatorul de întârziere va expira imediat dacă este încă în
funcțiune, iar diminuarea nu va mai funcționa. Temporizatorul de resetare va
începe imediat numărătoarea sau nu va reseta când deja funcționa.
▪ Funcționalitatea de temporizator de resetare a contactului de cartelă de acces
are prioritate față de contactul de fereastră când se revine la starea anterioară:
Când contactul de cartelă de acces este deschis în timp ce contactul de fereastră
este deschis, temporizatorul de întârziere va începe să funcționeze. Când expiră
temporizatorul de întârziere, temporizatorul de resetare va începe să
funcționeze. Când temporizatorul de resetare expiră, starea anterioară este
actualizată la starea "Setare implicită de resetare".
Exemplul 1
1 Scoateți cartela de acces.
Rezultat: Unitatea interioară continuă să funcționeze normal până la
expirarea temporizatorului de întârziere.
Ghid de referință pentru instalator și utilizator
82
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 83
Exemplul 2
14 | Configurare
2 Deschideți fereastra înainte de expirarea temporizatorului de întârziere.
Rezultat: Unitatea interioară se oprește imediat. Nu este posibilă pornirea sau
oprirea unității, funcționalitatea de diminuare nu funcționează, temporizatorul
de întârziere oprește numărătoarea și începe numărătoarea temporizatorul de
resetare.
3 Introduceți cartela de acces din nou.
Rezultat: Are loc o actualizare a stării anterioare. Unitatea este oprită forțat și
funcționalitatea de diminuare este încă dezactivată (consultați "Logica
contactului ferestrei"[481]).
DACĂ resetarea temporizatorului NU A expirat înainte de introducerea
cartelei de acces, starea anterioară este aceeași cu starea originală
deoarece a existat doar o schimbare față de starea originală.
DACĂ resetarea temporizatorului A expirat înainte de introducerea
cartelei de acces, starea anterioară este "Setare implicită de resetare".
4 Închideți fereastra.
Rezultat: Unitatea revine la starea anterioară. Starea anterioară depinde de
expirarea temporizatorului de resetare.
1 Deschideți fereastra.
Rezultat: Unitatea se oprește imediat. Nu este posibilă pornirea sau oprirea
unității cu butonul de pornire/oprire, funcționalitatea de diminuare nu
funcționează, iar temporizatorul de întârziere nu începe numărătoarea.
2 Scoateți cartela de acces.
Rezultat: Temporizatorul de întârziere începe numărătoarea.
3 Închideți fereastra din nou.
Rezultat: Nu există nici o schimbare a stării. Este de parcă nici nu ați fi deschis
fereastra vreodată (diminuarea va funcționa dacă este activată).
DACĂ temporizatorul de întârziere A expirat înainte de a închide
fereastra, temporizatorul de resetare va începe numărătoarea.
Închiderea ferestrei nu are nici o influență asupra temporizatorului de
resetare.
DACĂ temporizatorul de întârziere NU A expirat înainte de închiderea
ferestrei, el va expira imediat și temporizatorul de resetare va începe
numărătoarea. Când temporizatorul de resetare expiră, starea
anterioară este actualizată la starea "Setare implicită de resetare".
4 Introduceți cartela de acces din nou.
Rezultat:
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
DACĂ resetarea temporizatorului NU A expirat înainte de introducerea
cartelei de acces, unitatea revine la starea dinainte de deschiderea
ferestrei (ultima stare de "pornit").
DACĂ resetarea temporizatorului A expirat înainte de introducerea
cartelei de acces, unitatea trece în starea "Setare implicită de resetare".
Ghid de referință pentru instalator și utilizator
83
Page 84
14 | Configurare
Pornirea forțată a ventilatorului
Despre pornirea forțată a ventilatorului
Pentru a forța funcționarea ventilatorului
Pornirea forțată a ventilatorului vă permite să forțați funcționarea ventilatorului
unităților interioare individuale. Astfel puteți controla care număr de unitate
interioară a fost atribuit cărei unități interioare.
Cerinţă preliminară: Sunteți în meniul instalatorului.
1 Navigați la meniul Pornirea forțată a ventilatorului.
2 Selectați un număr de unitate interioară.
3 Selectați și apăsați pentru a forța funcționarea ventilatorului.
Rezultat: Ventilatorul unității interioare care corespunde numărului selectat al
unității interioare începe să funcționeze.
Starea de principală la răcire/încălzire
Ghid de referință pentru instalator și utilizator
84
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 85
Despre statutul de principală la răcire/încălzire
A
a
b
c c c c
b b b
B
a
b
c c c c
b
d
b b
14 | Configurare
A Sistemul de pompă termică
B Sistemul de recuperare de căldură
a Unitate exterioară
b Unitate interioară
c Telecomanda
d Unitate BS
Când mai multe unități interioare sunt racordate la o unitate exterioară, una dintre
aceste unități (sau un grup de unități interioare, în cazul controlului de grup)
trebuie să fie setată ca principală la răcire/încălzire. Celelalte unități/grupuri devin
atunci secundare pe răcire/încălzire și sunt restricționate în funcționarea lor de
unitatea principală (de ex., o unitate exterioară nu permite ca o unitate interioară
să funcționeze în modul de răcire, în timp ce alta funcționează în modul de
încălzire).
Când o unitate interioară sau un grup de unități interioare este setată ca principală
la răcire/încălzire, celelalte unități interioare devin automat secundarele ei. Pentru
instrucțiuni, vezi "Pentru a seta statutul de principală la răcire/încălzire"[486].
Pictograma de stare
Starea de principală la răcire/încălzire corespunde următoarei pictograme de stare:
Comportamentul acestei pictograme de stare este în conformitate cu tabelul
următor:
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
85
Page 86
14 | Configurare
Dacă o telecomandă afișează … Atunci…
… FĂRĂ pictogramă de stare … Unitatea interioară conectată la acea
telecomandă este principala la răcire/
încălzire.
… o pictogramă de stare CONSTANTĂ … Unitatea interioară conectată la acea
telecomandă este secundară față de
principala la răcire/încălzire.
… pictograma de stare CLIPEȘTE … NU este încă setată o unitate
interioară ca principală la răcire/
încălzire.
Modul de funcționare
Comportamentul modului de funcționare a unităților interioare este conform
tabelului următor:
Dacă principala … Atunci secundarele…
… este setată la modul "Încălzire",
"Uscare" sau "Auto"
… încep să funcționeze în același mod ca
și principala. Atunci nu sunt disponibile
alte moduri pentru acestea.
… este setată la modul "Răcire" … atunci secundarele nu pot funcționa în
modul de "Încălzire", dar pot totuși să
funcționeze în modul "Răcire", "Numai
ventilator" și "Uscare".
… este setată la modul "Numai
ventilator"
… pot funcționa NUMAI în modul
"Numai ventilator".
După ce o unitate interioară este setată ca principală, ea poate fi eliberată de
funcția de principală. Pentru instrucțiuni, vezi "Pentru a elibera de statutul de
principală la răcire/încălzire" [4 87]. Pentru a transforma o unitate/un grup în
principală, eliberați mai întâi principala activă în mod curent de starea sa de
principală.
INFORMAŢII
Schimbările modului de ventilare sunt posibile indiferent de starea de principală a
răcirii/încălzirii.
Pentru a seta statutul de principală la răcire/încălzire
Cerinţă preliminară: Nu este încă setată o unitate interioară ca principală la răcire/
încălzire (pictograma "comutare sub control centralizat" clipește pe toate
telecomenzile).
Cerinţă preliminară: Acționați telecomanda unității interioare pe care doriți să o
setați ca principală la răcire/încălzire.
1 Navigați la meniul modului de funcționare.
Ghid de referință pentru instalator și utilizator
86
2 Setați modul de funcționare la răcire sau la încălzire.
Rezultat: Unitatea interioară este acum principala la răcire/încălzire (pictograma
comanda "comutare sub control centralizat" nu este pe telecomandă).
Rezultat: Toate telecomenzile secundare afișează pictograma "comutare sub
control centralizat".
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 87
Pentru a elibera de statutul de principală la răcire/încălzire
Cerinţă preliminară: Sunteți în meniul instalatorului.
Cerinţă preliminară: Acționați telecomanda unității interioare pe care doriți să o
eliberați din funcția de principală.
1 Navigați la meniul statutului de principală la răcire/încălzire.
2 Apăsați pentru a elibera unitatea interioară din funcția de principală.
Rezultat: Unitatea interioară este eliberată de funcția de principală.
Rezultat: Telecomenzile tuturor unităților interioare afișează o pictogramă
"comutare sub control centralizat" care clipește.
14 | Configurare
Testarea alarmei de scurgere de agent frigorific
Despre testul alarmei de scurgere de agent frigorific
Este posibilă testarea alarmei de scurgere de agent frigorific.
Pentru a testa alarma de scurgere de agent frigorific
Cerinţă preliminară: Sunteți în meniul instalatorului.
1 Navigați la meniul testului alarmei de scurgere de agent frigorific.
2 Apăsați pe pentru a intra în meniu și pentru a activa astfel alarma.
Rezultat: Telecomanda începe să sune și indicatorul de stare începe să
clipească.
Rezultat: Telecomanda afișează următorul ecran:
3 Pentru a opri apoi alarma, apăsați pe .
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Rezultat: Alarma se oprește și telecomanda revine la meniul instalatorului.
INFORMAŢII
Alarma de scurgere de agent frigorific poate fi de asemenea testată folosind aplicați
Madoka Assistant. Vezi "Testarea alarmei de scurgere de agent frigorific" [4 121]
pentru informații suplimentare.
Informații
Despre meniul de informații
În meniul de informații, puteți vedea următoarele informații:
Ghid de referință pentru instalator și utilizator
87
Page 88
14 | Configurare
Pentru a vedea informații
Informații Descriere
SW1 ID software telecomandă
Ver Versiune software telecomandă
Ora
SW2 ID software UE878
--:--:--:--:--:--: Adresa MAC UE878
Cerinţă preliminară: Sunteți în meniul instalatorului.
1 Navigați la meniul de informații.
2 Citiți informațiile.
3 Apăsați pentru a merge la a doua pagină.
14.2 Actualizarea software-ului
14.2.1 Despre actualizările software-ului
Se recomandă insistent ca telecomanda să aibă cea mai recentă versiune de
software. Există două moduri de a actualiza software-ul.
Actualizarea software-ului Instrucțiuni
Aplicația Madoka Assistant "Actualizarea software-ului cu
Instrument de actualizare "Actualizarea software-ului cu
INFORMAŢII
▪ Când software-ul unei telecomenzi este expirat, aplicația Madoka Assistant va
sugera o actualizare de software pentru telecomanda respectivă imediat ce
încercați să o conectați (telecomanda) la aplicație.
▪ Verificarea versiunii curente a software-ului telecomenzii este posibilă din ecranul
de informații (vezi "Ecranul de informații"[4 51]) și/sau din meniul de informații
("Despre meniul de informații"[487]).
aplicația"[489]
instrumentul de actualizare"[489]
Ghid de referință pentru instalator și utilizator
88
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 89
14.2.2 Actualizarea software-ului cu aplicația
Pentru a actualiza software-ul cu aplicația:
1 Aveți grijă ca Bluetooth să fie activat pe telecomandă ( afișat pe ecranul de
pornire). Dacă nu, activați Bluetooth în conformitate cu instrucțiunile definite
la "Pentru a efectua o conexiune Bluetooth"[493].
2 În ecranul de pornire al aplicației, atingeți clapeta telecomenzii pentru care
doriți să actualizați software-ul și urmați instrucțiunile de acolo.
INFORMAŢII
Aplicația Madoka Assistant este disponibilă din Google Play și App Store.
INFORMAŢII
Când conectați pentru prima dată o telecomandă la dispozitivul dvs., aplicația și
interfața utilizatorului inițiază o procedură de comparație numerică. Pentru a
conecta cu succes telecomanda la aplicație, urmați procedura.
După fiecare conectare reușită la un dispozitiv mobil, telecomanda stochează
automat informațiile despre acel dispozitiv mobil, pentru a ușura reconectarea
ulterioară. Aceste informații se numesc "informații de asociere".
Când nu sunt stocate informații de asociere (adică la prima conectare sau după o
eliminare manuală), va trebui să parcurgeți procedura de comparație numerică.
Când informațiile de asociere sunt stocate, puteți conecta telecomanda la
dispozitivul mobil prin simpla trimitere de pe telecomandă a unui semnal Bluetooth și
prin atingerea clapetei telecomenzii din aplicație. Telecomanda se va conecta atunci
automat la dispozitivul mobil.
Informațiile de asociere sunt stocate automat și pot fi eliminate manual. Eliminați
informațiile de asociere din telecomandă când doriți să actualizați software-ul de pe
un alt dispozitiv mobil decât cel despre care telecomanda conține informații.
14 | Configurare
INFORMAŢII
Pentru a conecta telecomanda la dispozitivul mobil cu Bluetooth, și pentru a
actualiza software-ul, trebuie să stați aproape de telecomandă (adică în raza de
Bluetooth).
14.2.3 Actualizarea software-ului cu instrumentul de actualizare
Pentru a actualiza software-ul cu Updater
Cerinţă preliminară: PC cu Updater (contactați distribuitorul pentru versiunea
corectă a software-ului)
Cerinţă preliminară: Cablu PC USB EKPCCAB4 sau superior (include un cablu USB și
cabluri suplimentare de conectare)
1 Asigurați-vă că unitatea interioară este decuplată de la rețea.
2 Conectați telecomanda la PC.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
89
Page 90
14 | Configurare
a
b
c
d
X2A
X2A
a PC cu Updater
b Cablu USB
c Placa cu circuite imprimate a telecomenzii
d Spre unitatea interioară
3 Conectați la rețea unitatea interioară.
4 Deschideți Updater.
5 În Updater, mergeți la "Procedura de actualizare".
6 Tastați numele modelului telecomenzii.
7 Selectați procedura de actualizare dorită.
8 Urmați instrucțiunile de pe ecran.
Ghid de referință pentru instalator și utilizator
90
Telecomanda cu fir Madoka
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 91
15 Despre aplicație
Aplicația Madoka Assistant este o însoțitoare a telecomenzii BRC1H. În timp ce
telecomanda permite doar acționare și configurații de bază, aplicația oferă o
funcționalitate avansată de acționări și configurații.
În acest capitol
15.1 Prezentarea funcționării și configurației ................................................................................................................................ 92
15.2 Asocierea ................................................................................................................................................................................ 92
15.2.1 Despre asociere...................................................................................................................................................... 92
15.2.2 Pentru a asocia aplicația cu o telecomandă.......................................................................................................... 92
15.2.3 Pentru a efectua o conexiune Bluetooth............................................................................................................... 93
15.2.4 Terminarea conexiunii Bluetooth .......................................................................................................................... 95
15.2.5 Eliminarea informațiilor de asociere...................................................................................................................... 96
15.3 Niveluri de acces ale utilizatorilor .......................................................................................................................................... 97
15.3.1 Despre nivelurile de acces ale utilizatorilor........................................................................................................... 97
15.3.2 Modul de bază........................................................................................................................................................ 98
15.3.3 Mod avansat........................................................................................................................................................... 98
15.3.4 Modul instalator..................................................................................................................................................... 98
15.4 Modul demo ........................................................................................................................................................................... 100
15.4.1 Despre modul demo............................................................................................................................................... 100
15.4.2 Pentru a lansa modul demo................................................................................................................................... 100
15.4.3 Pentru a ieși din modul demo................................................................................................................................ 100
15.5 Funcţii ..................................................................................................................................................................................... 100
15.5.1 Prezentare: Funcţii................................................................................................................................................. 100
15.5.2 Actualizarea firmware-ului telecomenzii............................................................................................................... 100
15.5.3 Notificări................................................................................................................................................................. 101
15.5.4 Starea principală/secundară.................................................................................................................................. 101
15.5.5 Ecran....................................................................................................................................................................... 101
15.5.6 Indicator de stare................................................................................................................................................... 102
15.5.7 Data şi ora............................................................................................................................................................... 103
15.5.8 Despre .................................................................................................................................................................... 103
15.5.9 Eliminați informațiile de asociere.......................................................................................................................... 103
15.5.10 Detectarea prezenței ............................................................................................................................................. 103
15.5.11 Temporizatorul de oprire....................................................................................................................................... 104
15.5.12 Consumul de energie ............................................................................................................................................. 104
15.5.13 Limita consumului de energie................................................................................................................................ 104
15.5.14 Resetarea automată a valorii de referință............................................................................................................. 105
15.5.15 Programarea........................................................................................................................................................... 105
15.5.16 Vacanță................................................................................................................................................................... 106
15.5.17 Logica valorii de referință ...................................................................................................................................... 106
15.5.18 Diminuarea............................................................................................................................................................. 108
15.5.19 Direcția fluxului individual de aer .......................................................................................................................... 109
15.5.20 Circularea activă a fluxului de aer.......................................................................................................................... 109
15.5.21 Interval valoare de referință .................................................................................................................................. 110
15.5.22 Starea de principală la răcire/încălzire .................................................................................................................. 110
15.5.23 Intervalul direcției fluxului de aer.......................................................................................................................... 110
15.5.24 Prevenirea curentului............................................................................................................................................. 111
15.5.25 Pornirea rapidă....................................................................................................................................................... 111
15.5.26 Interblocarea semnalelor externe ......................................................................................................................... 111
15.5.27 Operațiunea de dezghețare................................................................................................................................... 112
15.5.28 Blocarea funcției..................................................................................................................................................... 112
15.5.29 Mod silențios.......................................................................................................................................................... 114
15.5.30 Erori și avertizări..................................................................................................................................................... 114
15.5.31 Numărul de unitate................................................................................................................................................ 114
15.5.32 Autocurăţare filtru ................................................................................................................................................. 115
15.5.33 Notificările pentru filtru ......................................................................................................................................... 115
15.5.34 Adresa Airnet.......................................................................................................................................................... 115
15.5.35 Adresă de grup ....................................................................................................................................................... 115
15.5.36 Setări locale............................................................................................................................................................ 116
15.5.37 Rotația de serviciu.................................................................................................................................................. 117
15.5.38 Probă de funcționare ............................................................................................................................................. 118
15.5.39 Starea unității ......................................................................................................................................................... 120
15.5.40 Ore de funcționare................................................................................................................................................. 120
15.5.41 Informații de contact.............................................................................................................................................. 120
15.5.42 Circularea activă a fluxului de aer.......................................................................................................................... 121
15 | Despre aplicație
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Ghid de referință pentru instalator și utilizator
91
Page 92
15 | Despre aplicație
15.1 Prezentarea funcționării și configurației
15.2 Asocierea
15.5.43 Migrarea setărilor................................................................................................................................................... 121
15.5.44 Adresa camerei supravegheate ............................................................................................................................. 121
15.5.45 Testarea alarmei de scurgere de agent frigorific .................................................................................................. 121
Aplicația caută continuu BRC1H telecomenzi pentru a se conecta la acestea. Toate
telecomenzile care se află în raza dispozitivului mobil sunt listate în meniul de
pornire Dispozitive în apropiere. De asemenea, puteți găsi o listă de telecomenzi cu
care ați interacționat recent la Dispozitive recente.
Pentru a acționa și/sau configura sistemul, atingeți clapeta telecomenzii care este
conectată la unitățile interioare pe care doriți să le controlați.
INFORMAŢII
În modul instalator, secțiunea "Dispozitive recente" nu este prezentată. Vezi
"15.3Niveluri de acces ale utilizatorilor"[497] pentru informații suplimentare.
15.2.1 Despre asociere
Înainte de a vă conecta efectiv la o telecomandă, trebuie să vă asigurați că aplicația
și telecomanda sunt asociate. Asociați aplicația cu toate telecomenzile la care doriți
să vă conectați.
15.2.2 Pentru a asocia aplicația cu o telecomandă
Cerinţă preliminară: Sunteți aproape de telecomandă.
1 În aplicație, apăsați pe telecomanda cu care doriți să asociați.
Rezultat: Sistemul de operare al dispozitivului mobil trimite o cerere de
asociere.
Rezultat: Telecomanda afișează următorul ecran:
2 În aplicație, acceptați cererea de asociere.
3 Pe telecomandă, acceptați cererea de asociere apăsând pe .
Rezultat: Aplicația este asociată cu telecomanda.
Ghid de referință pentru instalator și utilizator
92
INFORMAŢII
Odată asociate cu aplicația, telecomenzile vor rămâne legate. Procedura nu trebuie
repetată de fiecare dată când doriți să utilizați aplicația, decât dacă ștergeți
legăturile. Pentru informaţii suplimentare, consultaţi .
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 93
15.2.3 Pentru a efectua o conexiune Bluetooth
INFORMAŢII
Modul în care se face conexiunea Bluetooth depinde de modul în care telecomanda
este setată să fie funcțională.
Modul telecomenzii: "Normal"
Cerinţă preliminară: Aveți un dispozitiv mobil pe care este instalată și rulează
aplicația Madoka Assistant.
Cerinţă preliminară: Pe dispozitivul mobil, Bluetooth este pornit.
Cerinţă preliminară: Sunteți aproape de telecomandă.
1 Din ecranul de pornire, apăsați pentru a intra în meniul principal.
2 Utilizați și pentru a naviga la meniul Bluetooth.
15 | Despre aplicație
3 Apăsați pentru a accesa meniul.
4 Apăsați pentru a activa și a face ca telecomanda să trimită un semnal
Bluetooth.
Rezultat:
Comparația numerică
5 În aplicația Madoka Assistant, atingeți clapeta telecomenzii pentru care doriți
să actualizați software-ul.
Rezultat: Dacă stabiliți pentru prima dată o conexiune, sau când informațiile
de asociere au fost eliminate, sistemul de operare al dispozitivului dvs. mobil
trimite o cerere de asociere, incluzând un șir de caractere numerice.
Rezultat: Telecomanda afișează un șir de caractere numerice pentru a fi
comparat cu cel al cererii de asociere.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
6 În aplicație, acceptați cererea de asociere.
Ghid de referință pentru instalator și utilizator
93
Page 94
15 | Despre aplicație
Modurile telecomenzii: "Numai alarmă" și "Supraveghetor"
7 Pe telecomandă, apăsați pentru a confirma șirul de caractere numerice.
Rezultat: Telecomanda și dispozitivul mobil sunt conectate prin Bluetooth.
Cerinţă preliminară: Aveți un dispozitiv mobil pe care este instalată și rulează
aplicația Madoka Assistant.
Cerinţă preliminară: Pe dispozitivul mobil, Bluetooth este pornit.
Cerinţă preliminară: Sunteți aproape de telecomandă.
1 Din ecranul de start, apăsați și țineți-l apăsat până apare ecranul de
informații.
2 Din ecranul de informații, apăsați și simultan și țineți-le apăsate până
intrați în meniul instalatorului.
3 Utilizați și pentru a naviga la meniul Bluetooth.
4 Apăsați pentru a accesa meniul.
5 Apăsați pentru a activa și a face ca telecomanda să trimită un semnal
Bluetooth.
Rezultat:
Comparația numerică
6 În aplicația Madoka Assistant, atingeți clapeta telecomenzii pentru care doriți
să actualizați software-ul.
Ghid de referință pentru instalator și utilizator
94
Rezultat: Dacă stabiliți pentru prima dată o conexiune, sau când informațiile
de asociere au fost eliminate, sistemul de operare al dispozitivului dvs. mobil
trimite o cerere de asociere, incluzând un șir de caractere numerice.
Rezultat: Telecomanda afișează un șir de caractere numerice pentru a fi
comparat cu cel al cererii de asociere.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 95
7 În aplicație, acceptați cererea de asociere.
8 Pe telecomandă, apăsați pentru a confirma șirul de caractere numerice.
Rezultat: Telecomanda și dispozitivul mobil sunt conectate prin Bluetooth.
15.2.4 Terminarea conexiunii Bluetooth
INFORMAŢII
Modul în care se întrerupe conexiunea Bluetooth depinde de modul în care
telecomanda este setată să fie funcțională.
Modul telecomenzii: "Normal"
1 Din ecranul de pornire, apăsați pentru a intra în meniul principal.
15 | Despre aplicație
2 Utilizați și pentru a naviga la meniul Bluetooth.
3 Apăsați pentru a accesa meniul.
4 Apăsați pentru a opri trimiterea semnalului Bluetooth de pe telecomandă.
Rezultat:
Modurile telecomenzii: "Numai alarmă" și "Supraveghetor"
1 Din ecranul de start, apăsați și țineți-l apăsat până apare ecranul de
informații.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
2 Din ecranul de informații, apăsați și simultan și țineți-le apăsate până
intrați în meniul instalatorului.
Ghid de referință pentru instalator și utilizator
95
Page 96
15 | Despre aplicație
3 Utilizați și pentru a naviga la meniul Bluetooth.
4 Apăsați pentru a accesa meniul.
5 Apăsați pentru a opri trimiterea semnalului Bluetooth de pe telecomandă.
Rezultat:
15.2.5 Eliminarea informațiilor de asociere
INFORMAŢII
Modul de eliminare a informațiilor de asociere depinde de modul în care
telecomanda este setată să fie funcțională.
Modul telecomenzii: "Normal"
1 Din ecranul de pornire, apăsați pentru a intra în meniul principal.
2 Utilizați și pentru a naviga la meniul Bluetooth.
3 Apăsați pentru a accesa meniul.
Ghid de referință pentru instalator și utilizator
96
4 Apăsați pentru a elimina informațiile de asociere de pe telecomandă.
Rezultat:
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 97
Modurile telecomenzii: "Numai alarmă" și "Supraveghetor"
1 Din ecranul de start, apăsați și țineți-l apăsat până apare ecranul de
informații.
2 Din ecranul de informații, apăsați și simultan și țineți-le apăsate până
intrați în meniul instalatorului.
15 | Despre aplicație
3 Utilizați și pentru a naviga la meniul Bluetooth.
4 Apăsați pentru a accesa meniul.
5 Apăsați pentru a elimina informațiile de asociere de pe telecomandă.
Rezultat:
15.3 Niveluri de acces ale utilizatorilor
15.3.1 Despre nivelurile de acces ale utilizatorilor
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Nivelul de acces al utilizatorului definește funcțiile și setările care sunt vizibile
pentru utilizatorul aplicației. Un nivel mai ridicat de acces al utilizatorului îi va
permite să facă modificări mai profunde la setările mai avansate de exploatare și
configurare. Există 3 niveluri posibile de acces al utilizatorilor care corespund celor
3 moduri posibile:
▪ De bază
▪ Avansat
Ghid de referință pentru instalator și utilizator
97
Page 98
15 | Despre aplicație
15.3.2 Modul de bază
15.3.3 Mod avansat
Despre modul avansat
Activarea modului avansat
▪ Instalator
Acest mod permite utilizatorului să acceseze toate setările de bază necesare. Acest
mod este recomandat pentru utilizatorii finali obișnuiți. Când instalați aplicația
prima dată, acest mod este activat în mod implicit. Pentru a trece la un mod diferit,
vezi "Mod avansat"[498] sau "Modul instalator"[498].
Modul avansat vă permite să efectuați modificări aprofundate la setări mai
avansate de exploatare și configurare. După activare veți putea vedea și modifica
setări care, dacă sunt configurate greșit, pot afecta funcționarea dispozitivului dvs.
Se recomandă ca această setare să poată fi activată numai de utilizatorii avansați.
Pentru o prezentare generală a setărilor care pot fi făcute în modul avansat, vezi
"Prezentare: Funcţii"[4100].
Cerinţă preliminară: Nu sunteți în modul avansat.
Rezultat: Modul avansat este activat. Setări avansate sunt vizibile în meniul
"Setările unității".
Pentru a dezactiva modul avansat
Cerinţă preliminară: Sunteți în modul avansat.
Rezultat: Modul avansat este dezactivat. Setări avansate nu mai sunt vizibile în
meniul "Setările unității".
15.3.4 Modul instalator
1 Mergeți la meniul principal.
2 Atingeți "Despre".
3 Atingeți "Setări avansate".
4 Atingeți comutatorul pentru a comuta pe "Setări avansate".
5 Confirmați selecția selectând "Înțeleg" când sunteți întrebat.
1 Mergeți la meniul principal.
2 Atingeți "Despre".
3 Atingeți "Setări avansate".
4 Atingeți comutatorul pentru a opri "Setări avansate".
Despre modul instalator
Pentru a activa modul instalator
Ghid de referință pentru instalator și utilizator
98
În modul instalator aveți acces la setări care nu sunt disponibile pentru utilizatorii
finali obișnuiți. Pentru o prezentare generală a setărilor care pot fi efectuate numai
în modul instalator, vezi "Prezentare: Funcţii"[4100].
Cerinţă preliminară: Nu sunteți în modul instalator.
1 Mergeți la meniul principal.
2 Atingeți "Despre".
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
Page 99
3 Atingeți "Versiune aplicație" de cinci ori.
Rezultat: Sunteți în meniul modului instalator.
Rezultat: Modul instalator este activat automat.
INFORMAŢII
▪ Pentru a continua să utilizați aplicația în modul instalator, atingeți butonul de
revenire.
▪ Durata modului instalator depinde de setările modului instalator. Pentru
informaţii suplimentare, consultați "Pentru a efectua setările modului
instalator"[499].
▪ Există o indicație vizuală că modul instalator este activ, care poate fi dezactivată.
Pentru informaţii suplimentare, consultați "Pentru a efectua setările modului
instalator"[499].
Pentru a dezactiva modul instalator
Cerinţă preliminară: Sunteți în modul instalator.
1 Mergeți la meniul principal.
2 Atingeți "Modul instalator activat".
Rezultat: Sunteți în meniul modului instalator.
15 | Despre aplicație
Rezultat: Modul instalator este activat automat.
3 Dezactivați modul instalator atingând cursorul.
Rezultat: Modul instalator este dezactivat.
Pentru a efectua setările modului instalator
1 Activați modul instalator.
Rezultat: Sunteți în meniul modului instalator.
2 Efectuați setările modului instalator.
Setările modului instalator Descriere
Mod instalator Activați sau dezactivați modul instalator.
Temporar / Nedeterminat Setați durata modului instalator.
Indicatorul modului instalator Setați dacă activarea modului instalator
▪ Temporar: modul instalator activ timp
de 30 de minute. După 30 de minute,
modul instalator se va dezactiva
automat. (implicit)
▪ Nedeterminat: modul instalator activ
până la următoarea dezactivare
manuală.
este indicată de indicatorul modului
instalator.
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
INFORMAŢII
Rețineți că modul instalator este activat automat imediat ce accesați meniul modului
instalatorului.
Ghid de referință pentru instalator și utilizator
99
Page 100
15 | Despre aplicație
15.4 Modul demo
15.4.1 Despre modul demo
15.4.2 Pentru a lansa modul demo
15.4.3 Pentru a ieși din modul demo
Pentru a încerca funcțiile de acționare și configurare ale aplicației într-un mediu
sigur, se poate lansa o versiune demo a aplicației.
Cerinţă preliminară: Nu sunteți în modul demo.
1 Mergeți la meniul principal.
2 Atingeți "Mod demo".
Rezultat: Sunteți în modul demo.
Cerinţă preliminară: Sunteți în modul demo.
1 Mergeți la meniul principal.
2 Atingeți "Ieșiți din modul demo".
Rezultat: Ați ieșit din modul demo.
15.5 Funcţii
15.5.1 Prezentare: Funcţii
NOTIFICARE
În funcție de nivelul de acces al utilizatorului, în meniul setărilor unității pot fi vizibile
mai multe sau mai puține setări. Vezi "15.3 Niveluri de acces ale utilizatorilor"[497]
pentru informații suplimentare despre schimbarea modurilor.
INFORMAŢII
Setările pot fi salvate ca preferate atingând simbolul stea din colțul din dreapta sus în
meniul unei anumite setări. Aceste setări sunt apoi afișate în partea de sus a meniului
setărilor unității, făcându-le mai ușor accesibile.
15.5.2 Actualizarea firmware-ului telecomenzii
Actualizați firmware-ul telecomenzii. Firmware-ul telecomenzii trebuie menținut la
zi. Când este disponibil un firmware nou pentru o telecomandă, aplicația va trimite
o notificare în ecranul de acționare al telecomenzii respective.
Pentru a actualiza firmware-ul telecomenzii
Ghid de referință pentru instalator și utilizator
100
Cerinţă preliminară: Sunteți în ecranul de acționare al uneia dintre telecomenzi și
aplicația v-a notificat că este disponibil un firmware nou pentru acea telecomandă.
Cerinţă preliminară: Sunteți aproape de telecomandă.
1 Atingeți pictograma setărilor.
Rezultat: Sunteți în meniul "Setările unității".
BRC1H52W+K+S
Telecomanda cu fir Madoka
4P596266-1 – 2020.12
