Page 1
Referencia útmutató a beszereléshez és a használathoz
+
-
Madoka vezetékes távirányító
BRC1H52W
BRC1H52K
BRC1H52S
Page 2
Tartalomjegyzék
Tartalomjegyzék
1 A dokumentum bemutatása 5
1.1 A dokumentum bemutatása........................................................................................................................................... 5
1.2 A figyelmeztetések és szimbólumok jelentése............................................................................................................... 6
1.3 Rövid referencia útmutató a beszereléshez................................................................................................................... 6
2 Általános biztonsági óvintézkedések 8
2.1 A szerelőnek.................................................................................................................................................................... 8
2.2 A felhasználónak ............................................................................................................................................................. 9
3 A szerelőknek szóló biztonsági utasítások 10
A felhasználónak 11
4 Távirányító: Áttekintés 12
4.1 A vezérlőről ..................................................................................................................................................................... 12
4.2 Gombok........................................................................................................................................................................... 13
4.3 Állapotikonok .................................................................................................................................................................. 13
4.4 Állapotjelző...................................................................................................................................................................... 15
5 Üzemeltetés 16
5.1 Egyszerű felhasználási módok ........................................................................................................................................ 16
5.1.1 Kezdőképernyő ............................................................................................................................................... 16
5.1.2 Főmenü ........................................................................................................................................................... 17
5.2 Üzemmód........................................................................................................................................................................ 18
5.2.1 Az üzemmódok bemutatása........................................................................................................................... 19
5.2.2 Az üzemmód beállítása................................................................................................................................... 23
5.3 Beállítási pont.................................................................................................................................................................. 23
5.3.1 A beállítási pont ismertetése.......................................................................................................................... 24
5.3.2 A beállítási pont megadása ............................................................................................................................ 26
5.4 Dátum és idő ................................................................................................................................................................... 26
5.4.1 Dátum- és idő ismertetése ............................................................................................................................. 26
5.4.2 A dátum- és idő beállítása .............................................................................................................................. 27
5.5 Levegőáramlás ................................................................................................................................................................ 27
5.5.1 Levegőáramlás iránya ..................................................................................................................................... 27
5.5.2 Ventilátor sebessége ...................................................................................................................................... 29
5.6 Szellőztetés ..................................................................................................................................................................... 30
5.6.1 Szellőztetési üzemmód................................................................................................................................... 30
5.6.2 Szellőztetés sebessége ................................................................................................................................... 31
5.7 Haladó felhasználási módok ........................................................................................................................................... 31
6 Karbantartás és szerelés 32
7 Hibaelhárítás 33
A szerelőnek 35
8 A doboz bemutatása 36
9 Előkészületek 37
10 Felszerelés 38
Referencia útmutató a beszereléshez és a használathoz
2
6.1 Áttekintés: Karbantartás és szerelés .............................................................................................................................. 32
7.1 Áttekintés: Hibaelhárítás ................................................................................................................................................ 33
7.2 Hűtőközeg-szivárgás érzékelve....................................................................................................................................... 33
7.2.1 A hűtőközeg szivárgásjelzésének ismertetése ............................................................................................... 33
7.2.2 Szivárgásjelzés riasztás leállítása .................................................................................................................... 34
8.1 A távirányító kicsomagolása ........................................................................................................................................... 36
9.1 Huzalozási követelmények.............................................................................................................................................. 37
9.1.1 Az üzembe helyezés előkészítése................................................................................................................... 37
10.1 Áttekintés: Felszerelés .................................................................................................................................................... 38
10.2 A távirányító felszerelése................................................................................................................................................ 38
10.2.1 A távirányító felszerelésének ismertetése ..................................................................................................... 38
10.2.2 A távirányító felszerelése ............................................................................................................................... 39
10.3 Az elektromos huzalozás csatlakoztatása....................................................................................................................... 39
10.3.1 Villamossági bekötésekkel kapcsolatos biztonsági előírások ........................................................................ 39
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 3
Tartalomjegyzék
10.3.2 A vezetékek csatlakoztatása ........................................................................................................................... 40
10.4 A távirányító lezárása...................................................................................................................................................... 41
10.4.1 Óvintézkedések a távirányító lezárásakor...................................................................................................... 41
10.4.2 A távirányító lezárása ..................................................................................................................................... 41
10.5 A távirányító felnyitása ................................................................................................................................................... 42
10.5.1 Óvintézkedések a távirányító felnyitásakor ................................................................................................... 42
10.5.2 A távirányító felnyitása ................................................................................................................................... 42
11 A rendszer beindítása 43
11.1 Távirányító hozzárendelése ............................................................................................................................................ 43
11.1.1 A távirányító beállítása segédként ................................................................................................................. 44
12 Távirányító: Áttekintés 45
12.1 A vezérlőről ..................................................................................................................................................................... 45
12.1.1 A távirányító konfigurálása ............................................................................................................................. 46
12.2 Gombok........................................................................................................................................................................... 46
12.3 Állapotikonok .................................................................................................................................................................. 47
12.4 Állapotjelző...................................................................................................................................................................... 48
12.4.1 Működés ......................................................................................................................................................... 49
13 Üzemeltetés 50
13.1 Egyszerű felhasználási módok ........................................................................................................................................ 50
13.1.1 Képernyő háttérvilágítás ................................................................................................................................ 50
13.1.2 Kezdőképernyő ............................................................................................................................................... 51
13.1.3 Tájékoztató képernyő ..................................................................................................................................... 52
13.1.4 Főmenü ........................................................................................................................................................... 53
13.2 Üzemmód........................................................................................................................................................................ 54
13.2.1 Az üzemmódok bemutatása........................................................................................................................... 55
13.2.2 Az üzemmód beállítása................................................................................................................................... 59
13.3 Beállítási pont.................................................................................................................................................................. 59
13.3.1 A beállítási pont ismertetése.......................................................................................................................... 60
13.3.2 A beállítási pont megadása ............................................................................................................................ 62
13.4 Dátum és idő ................................................................................................................................................................... 62
13.4.1 Dátum- és idő ismertetése ............................................................................................................................. 62
13.4.2 A dátum- és idő beállítása .............................................................................................................................. 63
13.5 Levegőáramlás ................................................................................................................................................................ 63
13.5.1 Levegőáramlás iránya ..................................................................................................................................... 63
13.5.2 Ventilátor sebessége ...................................................................................................................................... 65
13.6 Szellőztetés ..................................................................................................................................................................... 66
13.6.1 Szellőztetési üzemmód ................................................................................................................................... 66
13.6.2 Szellőztetés sebessége ................................................................................................................................... 67
13.7 Haladó felhasználási módok ........................................................................................................................................... 67
14 Konfiguráció 68
14.1 Telepítő menü ................................................................................................................................................................. 68
14.1.1 A telepítő menüről ......................................................................................................................................... 68
14.1.2 Képernyő beállítások ...................................................................................................................................... 69
14.1.3 Állapotjelző beállítások................................................................................................................................... 70
14.1.4 Helyszíni beállítások ....................................................................................................................................... 70
14.1.5 Egyéb beállítások ............................................................................................................................................ 77
14.2 Szoftverfrissítés............................................................................................................................................................... 90
14.2.1 A szoftverfrissítés ismertetése ....................................................................................................................... 90
14.2.2 Szoftverfrissítés az alkalmazással ................................................................................................................... 91

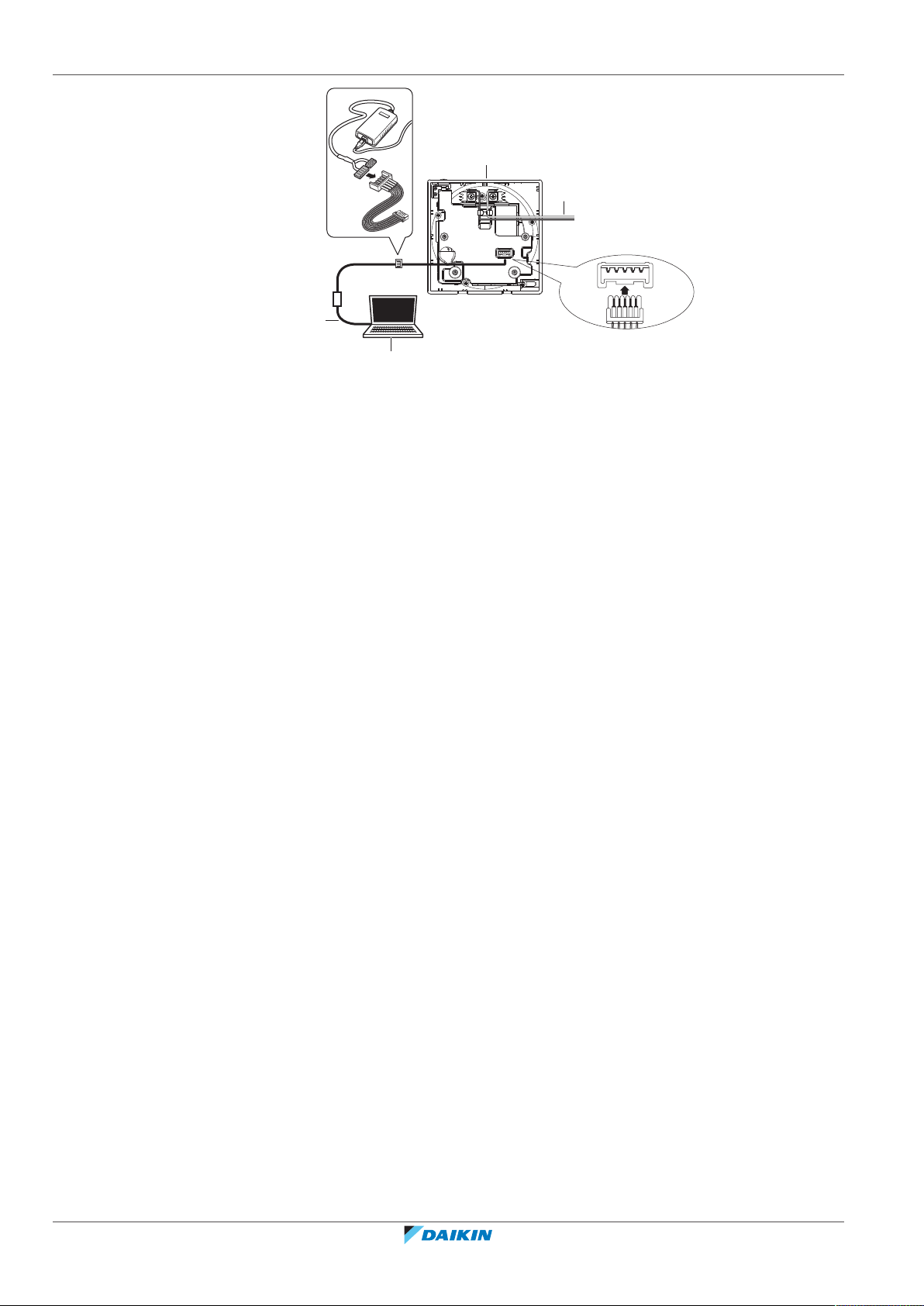

14.2.3 Szoftverfrissítés a frissítési eszközzel ............................................................................................................. 91
15 Az alkalmazás ismertetése 93
15.1 Üzemeltetés és konfiguráció áttekintése ....................................................................................................................... 94
15.2 Párosítás .......................................................................................................................................................................... 94
15.2.1 A párosítás ismertetése .................................................................................................................................. 94
15.2.2 Párosítsa az alkalmazást egy távirányítóval ................................................................................................... 94
15.2.3 Bluetooth kapcsolat létrehozása .................................................................................................................... 95
15.2.4 Bluetooth kapcsolat megszakítása ................................................................................................................. 97
15.2.5 Az összeköttetési adatok törlése.................................................................................................................... 98
15.3 Felhasználó hozzáférési szintek...................................................................................................................................... 100
15.3.1 A felhasználó hozzáférési szintekről .............................................................................................................. 100
15.3.2 Alap üzemmód ................................................................................................................................................ 100
15.3.3 Haladó mód .................................................................................................................................................... 100
15.3.4 Telepítő üzemmód.......................................................................................................................................... 101
15.4 Bemutató üzemmód ....................................................................................................................................................... 102
15.4.1 A bemutató üzemmód ismertetése ............................................................................................................... 102
15.4.2 A bemutató üzemmód indítása ...................................................................................................................... 102
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
3
Page 4
Tartalomjegyzék
15.4.3 Kilépés a bemutató üzemmódból .................................................................................................................. 102
15.5 Funkciók .......................................................................................................................................................................... 103
15.5.1 Áttekintés: Funkciók ....................................................................................................................................... 103
15.5.2 Távirányító belső vezérlőprogram frissítése .................................................................................................. 106
15.5.3 Értesítések ...................................................................................................................................................... 106
15.5.4 Fő/segéd státusz ............................................................................................................................................. 106
15.5.5 Képernyő ......................................................................................................................................................... 106
15.5.6 Állapotjelző ..................................................................................................................................................... 107
15.5.7 Dátum és idő................................................................................................................................................... 107
15.5.8 Névjegy ........................................................................................................................................................... 108
15.5.9 Összeköttetési adatok törlése ........................................................................................................................ 108
15.5.10 Jelenlét-észlelés .............................................................................................................................................. 108
15.5.11 KIKAPCSOLÁS-időzítő ...................................................................................................................................... 109
15.5.12 Teljesítményfelvétel ....................................................................................................................................... 109
15.5.13 Teljesítményfelvétel korlátozása .................................................................................................................... 109
15.5.14 Hőm. auto visszaáll. ........................................................................................................................................ 109
15.5.15 Program .......................................................................................................................................................... 110
15.5.16 Szünnap .......................................................................................................................................................... 110
15.5.17 Célhőmérséklet logika .................................................................................................................................... 111
15.5.18 Hőntartás ........................................................................................................................................................ 112
15.5.19 Egyéni levegőáramlás iránya .......................................................................................................................... 113
15.5.20 Aktív levegőfúvás-keringetés ......................................................................................................................... 114
15.5.21 Hőm. tart......................................................................................................................................................... 114
15.5.22 Hűtés/fűtés mestermód ................................................................................................................................. 114
15.5.23 A levegőáramlás iránytartománya ................................................................................................................. 114
15.5.24 Huzatmegelőzés ............................................................................................................................................. 115
15.5.25 Gyorsindítás .................................................................................................................................................... 115
15.5.26 Külső bemenet zárolása ................................................................................................................................. 116
15.5.27 Jégmentesítés üzemmód................................................................................................................................ 116
15.5.28 Funkció zárolása ............................................................................................................................................. 116
15.5.29 Csendes üzemmód ......................................................................................................................................... 118
15.5.30 Hibák és figyelmeztetések .............................................................................................................................. 118
15.5.31 Egység száma .................................................................................................................................................. 118
15.5.32 Szűrő auto. tisztít. ........................................................................................................................................... 119
15.5.33 Szűrő értesítések ............................................................................................................................................ 119
15.5.34 AirNet cím ....................................................................................................................................................... 119
15.5.35 Csoportcím...................................................................................................................................................... 119
15.5.36 Helyszíni beállítások ....................................................................................................................................... 120
15.5.37 Funkcióváltás .................................................................................................................................................. 121
15.5.38 Próbaüzem ...................................................................................................................................................... 122
15.5.39 Egység állapota ............................................................................................................................................... 124
15.5.40 Üzemórák........................................................................................................................................................ 124
15.5.41 Elérhetőség ..................................................................................................................................................... 124
15.5.42 Aktív levegőfúvás-keringetés ......................................................................................................................... 124
15.5.43 Beállítás átvitele ............................................................................................................................................. 125
15.5.44 Felügyelt szoba címe ...................................................................................................................................... 125
15.5.45 Hűtőközeg-szivárgás riasztási teszt ................................................................................................................ 125
16 Karbantartás 126
17 Hibaelhárítás 129
18 Műszaki adatok 133
19 Szószedet 136
Referencia útmutató a beszereléshez és a használathoz
4
16.1 Biztonsági óvintézkedések a karbantartásra vonatkozóan ............................................................................................ 126
16.2 Karbantartás ismertetése ............................................................................................................................................... 126
16.3 A figyelmeztető képernyő törlése .................................................................................................................................. 128
16.4 A távirányító tisztítása..................................................................................................................................................... 128
16.5 Tisztítsa meg a szűrőt jelzés............................................................................................................................................ 128
16.5.1 Távolítsa el a szűrőt jelzés .............................................................................................................................. 128
17.1 A beltéri egység hibakódjai............................................................................................................................................. 129
17.2 Hűtőközeg-szivárgás érzékelve....................................................................................................................................... 131
17.2.1 A hűtőközeg szivárgásjelzésének ismertetése ............................................................................................... 131
17.2.2 Szivárgásjelzés riasztás leállítása .................................................................................................................... 131
18.1 Csatlakozási rajz .............................................................................................................................................................. 133
18.1.1 Tipikus elrendezés .......................................................................................................................................... 133
18.1.2 Csoportos vezérlés tipikus elrendezése ......................................................................................................... 133
18.1.3 Távirányító + DIII központi távirányító egység ............................................................................................... 135
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 5
1 A dokumentum bemutatása
Ebben a fejezetben
1.1 A dokumentum bemutatása................................................................................................................................................... 5
1.2 A figyelmeztetések és szimbólumok jelentése ...................................................................................................................... 6
1.3 Rövid referencia útmutató a beszereléshez .......................................................................................................................... 6
1.1 A dokumentum bemutatása
Célközönség
Üzembe helyezésre jogosult személyek + végfelhasználók
Dokumentációkészlet
Ez a dokumentum egy dokumentációkészlet része. A teljes dokumentációkészlet a
következőkből áll:
▪ Szerelési és üzemeltetési kézikönyv:
- Szerelési utasítások
1 | A dokumentum bemutatása
- Egyszerű üzemeltetési útmutató
▪ Referencia útmutató a beszereléshez és a használathoz:
- Bővített szerelési és üzemeltetési tájékoztató
▪ Megfelelőségi nyilatkozat:
INFORMÁCIÓ: Megfelelőségi nyilatkozat
A Daikin Europe N.V. kijelenti, hogy a BRC1H típusú rádiófrekvenciás berendezés
megfelel a 2014/53/EU irányelv rendelkezéseinek. Az eredeti megfelelőségi
nyilatkozat a BRC1H termékoldalakon található.
A dokumentáció a BRC1H termékoldalán található:
▪ BRC1H52W: https://qr.daikin.eu/?N=BRC1H52W
▪ BRC1H52K: https://qr.daikin.eu/?N=BRC1H52K
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
▪ BRC1H52S: https://qr.daikin.eu/?N=BRC1H52S
Referencia útmutató a beszereléshez és a használathoz
5
Page 6
1 | A dokumentum bemutatása
A mellékelt dokumentáció legújabb verzióját a regionális Daikin webhelyen vagy
forgalmazójától szerezheti be.
Az eredeti dokumentum angol nyelven íródott. A más nyelvű kiadások ennek
fordításai.
1.2 A figyelmeztetések és szimbólumok jelentése
INFORMÁCIÓ: Madoka Asszisztens alkalmazásban szereplő
dokumentációja
A távirányítóval csak az alapbeállításokat és -műveleteket végezheti el. Speciális
beállításokat a Madoka Assistant alkalmazásban adhat meg. További információkat az
alkalmazásban és az alkalmazásban szereplő dokumentációban talál. A Madoka
Assistant alkalmazást a Google Play és a Apple Store online áruházakból töltheti le.
VESZÉLY
Súlyos vagy halálos sérülést okozó helyzet.
VESZÉLY: ÁRAMÜTÉS VESZÉLYE
Áramütés veszélye.
FIGYELEM
Súlyos vagy halálos sérülés veszélye.
VIGYÁZAT
Enyhe vagy közepesen súlyos sérülés veszélye.
TÁJÉKOZTATÁS
Berendezések vagy vagyontárgyak sérülésének veszélye.
INFORMÁCIÓ
Hasznos tipp vagy további információ.
VESZÉLY: ROBBANÁS VESZÉLYE
Robbanás veszélye.
1.3 Rövid referencia útmutató a beszereléshez
A dokumentum bemutatása Milyen dokumentáció áll a telepítő és a
Általános biztonsági előírások Biztonsági utasítások, melyeket üzembe
A telepítőknek szóló biztonsági
utasítások
Referencia útmutató a beszereléshez és a használathoz
6
Fejezet Leírás
felhasználó rendelkezésére
helyezés előtt el kell olvasni
Biztonsági utasítások, melyeket üzembe
helyezés előtt a telepítőnek el kell olvasni
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 7
1 | A dokumentum bemutatása
Fejezet Leírás
A felhasználónak
Távirányító: Áttekintés A távirányító áttekintése
Működés A távirányító használata
Karbantartás és szerelés A távirányító karbantartása és szervizelése
Hibaelhárítás Milyen teendőket kell elvégezni, ha hiba
jelentkezik
A telepítőnek
A doboz bemutatása A távirányító kicsomagolása és a tartozékok
eltávolítása
Előkészületek Milyen teendőket kell elvégezni, illetve mit kell
tudni a helyszínre érkezés előtt
Felszerelés Milyen teendőket kell elvégezni, illetve mit kell
tudni a távirányító beszerelése előtt
A rendszer indítása A távirányító indítása
Távirányító: Áttekintés A távirányító áttekintése
Konfigurálás Milyen teendőket kell elvégezni, illetve mit kell
tudni az egység konfigurálásáról a beszerelést
követően
Az alkalmazás ismertetése Milyen teendőket kell elvégezni, illetve mit kell
tudni a távirányító próbaüzeméről a
konfigurálást követően
Karbantartás A távirányító karbantartása
Hibaelhárítás Milyen teendőket kell elvégezni, ha hiba
jelentkezik
Műszaki adatok A rendszer műszaki adatai
Szószedet A használt kifejezések meghatározása
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
7
Page 8
2 | Általános biztonsági óvintézkedések
2 Általános biztonsági óvintézkedések
Ebben a fejezetben
2.1 A szerelőnek............................................................................................................................................................................ 8
2.2 A felhasználónak..................................................................................................................................................................... 9
2.1 A szerelőnek
A dokumentumban leírt óvintézkedések mindegyike nagyon fontos témákat fed le,
ezért pontosan kövesse azokat.
INFORMÁCIÓ
Ez a távirányító opcionális kiegészítő, önmagában nem használható. Részletes
ismertetést a beltéri és kültéri egység üzemeltetési kézikönyvében talál.
FIGYELEM
A helytelen üzembe helyezés, illetve a berendezés vagy kiegészítők helytelen
csatlakoztatása áramütést, rövidzárlatot, szivárgást, tüzet vagy a berendezés egyéb
károsodását okozhatja. Kizárólag a Daikin által gyártott vagy jóváhagyott
tartozékokat, opcionális berendezéseket és pótalkatrészeket használjon.
FIGYELEM
A helyszíni huzalozást és alkatrészeit egy képesített villanyszerelőnek KELL
felszerelnie, a vonatkozó előírásoknak megfelelően.
TÁJÉKOZTATÁS
A távirányítót beltérben KELL felszerelni.
TÁJÉKOZTATÁS
Ha a távirányítót szobai termosztátként használja, olyan helyet válasszon, ahol a
szobában az átlaghőmérséklet érzékelhető.
NEM szabad a távirányítót az alábbi helyeken felszerelni:
▪ Olyan helyeken, ahol közvetlen napsugárzásnak van kitéve.
▪ Olyan helyeken, ahol hőforrás közelében van.
▪ Olyan helyre, ahová nem jut be kültéri levegő vagy huzat (pl. ajtó nyitogatás
miatt).
▪ Olyan helyre, ahol a kijelző könnyen koszosodhat.
▪ Olyan helyre, ahol NEM férhet könnyen hozzá a távirányítókhoz.
▪ Olyan helyre, ahol a hőmérséklet <–10°C és >50°C.
▪ Olyan helyre, ahol a relatív páratartalom >95%.
▪ Elektromágneses hullámokat kibocsátó gépek közelében. Az elektromágneses
▪ Olyan helyre, ahol víz érjeti, vagy a környezet nyirkos.
Ha NEM biztos abban, miként szerelje fel vagy működtesse az egységet, lépjen
kapcsolatba forgalmazójával.
Referencia útmutató a beszereléshez és a használathoz
8
hullámok megzavarhatják a vezérlőrendszert, a berendezés hibáját okozva.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 9
Felszerelés befejezése után:
▪ A hibák ellenőrzése érdekében hajtson végre próbaüzemeltetést.
▪ Tájékoztassa a felhasználót a távirányító használatát illetően.
▪ Kérje meg a felhasználót, hogy a kézikönyvet őrizze meg szükség esetére.
2.2 A felhasználónak
2 | Általános biztonsági óvintézkedések
INFORMÁCIÓ
A távirányító áthelyezésével és újbóli felszerelésével kapcsolatban kérje a forgalmazó
tanácsát.
FIGYELEM
NE használjon a távirányító tisztítására szerves
oldószereket, például festékhígítót.
FIGYELEM
NE használjon tűzveszélyes anyagokat (pl. hajlakk vagy
rovarirtó sprayt) a távirányító közelében.
FIGYELEM
Az áramütést vagy a tűz megelőzése érdekében:
▪ NEM szabad nedves kézzel a távirányítóhoz nyúlni.
▪ NEM szabad nedves kézzel szétszerelni a távirányítót és
megérinteni a belső alkatrészeket. Forduljon a
forgalmazóhoz.
▪ NE végezzen javításokat vagy módosításokat a
távirányítón. Forduljon a forgalmazóhoz.
▪ NE helyezze át vagy szerelje fel újra szakember segítsége
nélkül a távirányítót. Forduljon a forgalmazóhoz.
FIGYELEM
NE játsszon a készülékkel vagy a távirányítóval. A
gyermekek által, rosszul kezelt berendezés káros hatással
lehet az egészségre.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
9
Page 10
3 | A szerelőknek szóló biztonsági utasítások
3 A szerelőknek szóló biztonsági utasítások
A következő biztonsági utasításokat és szabályokat mindig be kell tartani.
VIGYÁZAT
A távirányító belsejéhez nem szabad nyúlni.
VIGYÁZAT
A távirányító lezárásakor ügyeljen arra, hogy ne csípje be a vezetékeket.
VIGYÁZAT
A rendszer indítása előtt ellenőrizze a következőket:
▪ A beltéri egység és a kültéri egység huzalozása elkészült.
▪ A beltéri egység és a kültéri egység kapcsolódobozának fedele le van zárva.
VIGYÁZAT
Ha a távirányítót beltéri egységhez csatlakoztatja, ügyeljen rá, hogy a beltéri egység
kapcsolódobozát ne kösse össze a jelátviteli vezetékekkel.
FIGYELEM
A helyszíni huzalozást és alkatrészeit egy képesített villanyszerelőnek KELL
felszerelnie, a vonatkozó előírásoknak megfelelően.
FIGYELEM
Mielőtt bármilyen karbantartási vagy javítási tevékenységhez fogna, a távirányítóval
állítsa le a rendszer működését és kapcsolja ki a tápellátás fő megszakítóját.
Lehetséges következmény: áramütést vagy sérülés.
FIGYELEM
Ne mossa le a távirányítót. Lehetséges következmény: elektromos zárlat, áramütés
vagy tűz.
Referencia útmutató a beszereléshez és a használathoz
10
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 11
A felhasználónak
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
A felhasználónak
Referencia útmutató a beszereléshez és a használathoz
11
Page 12
4 | Távirányító: Áttekintés
4 Távirányító: Áttekintés
Ebben a fejezetben
4.1 A vezérlőről
4.1 A vezérlőről............................................................................................................................................................................. 12
4.2 Gombok................................................................................................................................................................................... 13
4.3 Állapotikonok.......................................................................................................................................................................... 13
4.4 Állapotjelző ............................................................................................................................................................................. 15
A konfigurációtól függően a távirányító a három üzemmód egyikében
működtethető. Mindegyik üzemmód eltérő távirányító funkciókat kínál.
Üzemmód Funkció
Normál A távirányító minden funkciója működik.
Az összes funkció leírása megtalálható
a(z) "5Üzemeltetés"[416] részben.
A távirányító lehet fő vagy segéd
távirányító.
Csak riasztó A távirányító kizárólag
szivárgásjelzőként működik egyetlen
beltéri egységhez.
A(z) "5Üzemeltetés"[416] részben
nem található funkcióleírás.
A szivárgásjelzés funkció leírását lásd:
"7.2Hűtőközeg-szivárgás
érzékelve"[433].
A távirányító lehet fő vagy segéd
távirányító.
Felügyelet A távirányító kizárólag
szivárgásjelzőként működik a teljes
rendszerhez, vagyis több beltéri
egységhez és azok távirányítóihoz. Ez a
mód arra szolgál, ha a távirányítót egy
felügyeleti helyen, például egy szálloda
recepciójáról működtetik.
A(z) "5Üzemeltetés"[416] részben
nem található funkcióleírás.
A szivárgásjelzés funkció leírását lásd:
"7.2Hűtőközeg-szivárgás
érzékelve"[433].
A távirányító különböző üzemmódokban végzett használatának ismertetését lásd:
"A távirányító konfigurálása"[4 46]. Fontos, hogy "Felügyelet" módban beállítson
egy felügyelt szoba címet, hogy tudja, melyik beltéri egységen jelentkezett
hűtőközeg-szivárgási riasztás. További információkat lásd: "Felügyelt szoba
címe"[4125].
Referencia útmutató a beszereléshez és a használathoz
12
A távirányító csak segéd távirányító
lehet.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 13
4.2 Gombok
+
-
c b d
a
4 | Távirányító: Áttekintés
a
BE/KI
▪ Ha a rendszer KIKAPCSOLT állapotban van, nyomja meg a
BEKAPCSOLÁSHOZ.
▪ Ha a rendszer BEKAPCSOLT állapotban van, nyomja meg a
KIKAPCSOLÁSHOZ.
b
BELÉPÉS/AKTIVÁLÁS /BEÁLLÍTÁS
▪ A kezdőképernyőről belép a főmenübe.
▪ A főmenüból belép az egyik almenübe.
▪ A megfelelő almenüből aktivál egy működési/szellőztetési üzemmódot.
▪ Ez egyik almenüben jóváhagyja a beállítást.
c
GÖRGETÉS/BEÁLLÍTÁS
▪ Görgetés balra.
▪ Beállítás módosítása (alapértelmezett: csökkentés).
d
GÖRGETÉS/BEÁLLÍTÁS
▪ Görgetés jobbra.
▪ Beállítás módosítása (alapértelmezett: növelés).
4.3 Állapotikonok
(1)
A Bluetooth® márkanév és logó a Bluetooth SIG, Inc. bejegyzett védjegye, a Daikin Europe N.V. ezeket a jelzéseket
engedéllyel használja. Minden egyéb védjegy és kereskedelmi név a megfelelő tulajdonos birtokát képezi.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Ikon Leírás
Rendszer BEKAPCSOLVA. Jelzi, hogy a rendszer működik.
Rendszer KIKAPCSOLVA. Jelzi, hogy a rendszer NEM működik.
Bluetooth.
(1)
Azt jelzi, hogy a távirányító egy mobileszközzel
kommunikál a Madoka Assistant alkalmazással való használat
érdekében.
Zárolás. Jelzi, hogy az adott funkció vagy üzemmód zárolva van,
és ezért nem használható vagy nem választható ki.
Központi vezérlés. Azt jelzi, hogy a rendszer központi
irányítóberendezés (opcionális tartozék) vezérlése alatt áll, és
hogy a rendszer csak korlátozott mértékben vezérelhető ezen a
távirányítón keresztül.
Referencia útmutató a beszereléshez és a használathoz
13
Page 14
4 | Távirányító: Áttekintés
Ikon Leírás
Váltás központi vezérlés alatt. Azt jelzi, hogy a hűtés/fűtés
váltása egy másik beltéri egységhez vagy a kültéri egységhez
csatlakoztatott opcionális hűtés/fűtés választóhoz rendelt
központi vezérlés alatt van.
Jégmentesítés/Előfűtés. Jelzi, hogy a jégmentesítési/előfűtési
üzemmód aktív.
Időszabályzó/időzítő. Azt jelzi, hogy rendszer az időszabályozó
szerint működik, vagy a KIKAPCSOLÁSI időzítő engedélyezve van.
Idő nincs beállítva. Jelzi, hogy a vezérlő óráját be kell állítani.
Szűrő öntisztító művelet. Jelzi, hogy a szűrő öntisztító művelete
aktív.
Gyorsindítás. Jelzi, hogy a gyorsindítás mód aktív (csak Sky Air
esetében).
Próbaüzem. Jelzi, hogy a próbaüzem aktív (csak Sky Air
esetében).
Ellenőrzés. Jelzi, hogy a beltéri vagy a kültéri egységek
ellenőrzése folyamatban van.
Időszakos ellenőrzés. Jelzi, hogy a beltéri vagy a kültéri egységek
ellenőrzése folyamatban van.
Kiegészítés. Jelzi, hogy a rendszerben egy beltéri egység
kiegészítő beltéri egységként van beállítva.
Egyéni levegőfúvás iránya. Azt jelzi, hogy az egyéni levegőfúvás
iránya beállítás engedélyezve van.
Tájékoztatás. Jelzi, hogy a rendszerbe üzenet érkezett. Az üzenet
megtekintéséhez lépjen a tájékoztató képernyőre.
Figyelem. Jelzi, hogy hiba jelentkezett, vagy egy beltéri egység
alkatrészén karbantartást kell végezni.
Teljesítményfelvétel korlátozása. Jelzi, hogy a rendszer
energiafelvétele korlátozott, és korlátozott teljesítménnyel
üzemel.
Teljesítményfelvétel korlátozásának befejezése. Jelzi, hogy a
rendszer már nem korlátozott teljesítménnyel üzemel, ezért a
továbbiakban nem korlátozott teljesítménnyel üzemel.
Forgás. Jelzi, hogy a forgás mód aktív.
Referencia útmutató a beszereléshez és a használathoz
14
Hőntartás. Jelzi, hogy a beltéri egység hőntartás-feltételekkel
működik.
Szellőztetés. Jelzi, hogy a hővisszanyerős szellőztető egység
csatlakozik.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 15
4.4 Állapotjelző
+
-
a
4 | Távirányító: Áttekintés
INFORMÁCIÓ
▪ Az üzemmód és a szellőztetési üzemmód ismertetését az "5.2 Üzemmód" [4 18]
és "Szellőztetési üzemmód"[430] részben találja.
▪ Az ikonok többsége a Madoka Assistant alkalmazásban végzett beállításokra
vonatkozik. További információkért tekintse meg az alkalmazást.
a Állapotjelző
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
15
Page 16
5 | Üzemeltetés
19
5 Üzemeltetés
Ebben a fejezetben
5.1 Egyszerű felhasználási módok ................................................................................................................................................ 16
5.1.1 Kezdőképernyő....................................................................................................................................................... 16
5.1.2 Főmenü................................................................................................................................................................... 17
5.2 Üzemmód................................................................................................................................................................................ 18
5.2.1 Az üzemmódok bemutatása .................................................................................................................................. 19
5.2.2 Az üzemmód beállítása .......................................................................................................................................... 23
5.3 Beállítási pont ......................................................................................................................................................................... 23
5.3.1 A beállítási pont ismertetése ................................................................................................................................. 24
5.3.2 A beállítási pont megadása .................................................................................................................................... 26
5.4 Dátum és idő........................................................................................................................................................................... 26
5.4.1 Dátum- és idő ismertetése..................................................................................................................................... 26
5.4.2 A dátum- és idő beállítása...................................................................................................................................... 27
5.5 Levegőáramlás........................................................................................................................................................................ 27
5.5.1 Levegőáramlás iránya............................................................................................................................................. 27
5.5.2 Ventilátor sebessége .............................................................................................................................................. 29
5.6 Szellőztetés ............................................................................................................................................................................. 30
5.6.1 Szellőztetési üzemmód .......................................................................................................................................... 30
5.6.2 Szellőztetés sebessége ........................................................................................................................................... 31
5.7 Haladó felhasználási módok................................................................................................................................................... 31
5.1 Egyszerű felhasználási módok
5.1.1 Kezdőképernyő
Kezdőképernyő mód
A konfigurációtól függően a távirányítón egy egyszerű vagy egy részletes
kezdőképernyő jelenik meg. Míg az egyszerű kezdőképernyőn csak korlátozott
mennyiségű információ szerepel, a részletes kezdőképernyő az állapotjelző
ikonokkal jelez mindenféle típusú információt. Egy adott inaktivitási időszak után a
távirányító mindig visszatér a kezdőképernyőre.
Egyszerű Részletes
Kezdőképernyőn végzett műveletek
Bizonyos feltételek mellett a vezérlő lehetővé teszi bizonyos műveletek elvégzését
a kezdőképernyőn.
Feltétel Teendő
Referencia útmutató a beszereléshez és a használathoz
16
A rendszer hűtés, fűtés vagy
automatikus üzemmódban van.
Célhőmérséklet módosítása
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 17
5 | Üzemeltetés
Feltétel Teendő
5.1.2 Főmenü
A rendszer KIZÁRÓLAG hővisszanyerős
szellőztető egységet tartalmaz.
INFORMÁCIÓ
▪ Konfigurációtól függően a kezdőképernyő számértékkel vagy szimbólummal
mutatja a célhőmérsékletet. További információkat lásd: "A beállítási pont
ismertetése"[424].
▪ Amennyiben a kezdőképernyő a célhőmérsékletet szimbólummal jelzi, akkor csak
a az egyszerű kezdőképernyő mód állapotikonjai jelennek meg, még akkor is, ha a
vezérlő részletes kezdőképernyő módra van állítva.
INFORMÁCIÓ
A távirányító energiatakarékossági funkcióval van ellátva, amely lehetővé teszi, hogy
a képernyő egy adott inaktivitási időszak után kikapcsoljon. A képernyő ismételt
bekapcsolásához nyomja meg valamelyik gombot.
A szellőztetési sebesség módosítása
A kezdőképernyőről a gomb megnyomásával belép a főmenübe. A és
gombbal görgetheti a menüket. Nyomja meg újra a gombot az egyik menübe
való belépéshez.
Menü Leírás
Üzemmód. Az üzemmódot állítja be.
Dátum és idő. Dátum és idő beállítások.
Levegőáramlás iránya. A beltéri egységen állítja be a
levegőáramlás irányát.
Ventilátor sebessége. A beltéri egységen állítja be a ventilátor
sebességét.
Szellőztetési üzemmód. A szellőztetési üzemmódot állítja be.
Szellőztetés sebessége. A ventilátor sebességét állítja be
szellőztetési üzemmódban.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Bluetooth. Aktiválja a Bluetooth funkciót, hogy a rendszert a
Madoka Assistant alkalmazással tudja vezérelni és/vagy elvégezni
a távirányító szoftverfrissítését.
Referencia útmutató a beszereléshez és a használathoz
17
Page 18
5 | Üzemeltetés
INFORMÁCIÓ
▪ A használt beltéri egység típusától függően egy vagy több menü nem lesz
elérhető.
▪ A főmenüben az egyes menükhöz tartozó ikon az aktuális aktív beállítást vagy
üzemmódot jelzi. A távirányító működtetésekor a megjelenő menü eltérő lehet a
jelen kézikönyvben szereplő menütől.
▪ A távirányítóval csak a rendszer alapműveleteit végezheti el. Az összetett
működtetéshez (hőntartás, időszabályozás, …), lásd a Madoka Assistant
alkalmazást.
INFORMÁCIÓ
Lehetséges, hogy a menük zárolva vannak. Ebben az esetben áthúzva jelennek meg a
főmenüben, és egy lakat ikonnal együtt szerepelnek. A funkciók zárolása a Madoka
Assistant alkalmazással végezhető el. További információkért tekintse meg aMadoka
Assistant alkalmazást és a "Funkció zárolása"[4116]lehetőséget.
5.2 Üzemmód
A beltéri egység különféle üzemmódokban képes üzemelni.
Ikon Üzemmód
Hűtés. Ebben az üzemmódban a rendszer bekapcsolja hűtést a
beállítási pont vagy hőntartás szerint.
Fűtés. Ebben az üzemmódban a rendszer bekapcsolja fűtést a
beállítási pont vagy a hőntartási beállítás szerint.
Csak ventilátor. Ebben az üzemmódban a levegő keringetése
fűtés vagy hűtés nélkül történik.
Szárítás. Ebben az üzemmódban a készülék a csökkenti levegő
páratartalmát minimális hőmérséklet csökkenés mellett.
A hőmérsékletet és a ventilátor sebességét a rendszer
automatikusan vezérli, a távirányító használatával nem
szabályozhatók.
A szárítási üzemmód nem működik abban az esetben, ha a
helyiség hőmérséklete túl alacsony.
Szellőztetés.Ebben az üzemmódban a helyiség szellőztetését
végzi el a rendszer, de hűtést vagy fűtést nem végez.
Referencia útmutató a beszereléshez és a használathoz
18
Levegőtisztítás. Ebben az üzemmódban egy opcionális
levegőtisztító egység működik.
Szellőztetés + Levegőtisztítás. Szellőztetés és levegőtisztítás
üzemmód együttes használata.
Automatikus. Automatikus üzemmódban a beltéri egység
automatikusan vált a fűtés és a hűtés üzemmód között a kívánt
beállítási pont szerint.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 19
INFORMÁCIÓ
A használt beltéri egység típusától függően néhány menü nem elérhető.
5.2.1 Az üzemmódok bemutatása
INFORMÁCIÓ
Ha a beltéri egység csak hűtésre képes modell, akkor csak hűtés, csak ventilátor vagy
szárítás módra állítható be.
INFORMÁCIÓ
Ha az üzemmódok nem elérhetőek az üzemmód menüben, lehetséges, hogy ezek is
zárolva vannak. Az üzemmódok zárolása a Madoka Assistant alkalmazással végezhető
el. További információkért tekintse meg a Madoka Assistant alkalmazást és a
"Funkció zárolása"[4116] lehetőséget.
INFORMÁCIÓ
Ha egy beltéri egység üzemmódváltását központi vezérlés alatt végzik el (a 'váltás
központi vezérlés alatt' állapotjelző ikon villog a kezdőképernyőn), akkor NEM lehet
átváltani a beltéri egység üzemmódját. További információkat lásd: "Hűtés/fűtés
mestermód"[487].
5 | Üzemeltetés
Hűtés
Fűtés
Ha a kültéri levegőhőmérséklet magas, időbe telik, amíg a szobahőmérséklet eléri a
beállított célértéket.
Ha a szobahőmérséklet alacsony, és a beltéri egység hűtés üzemmódra van állítva,
akkor a beltéri egység először jégmentesítés (azaz fűtés) üzemmódra kapcsolhat,
hogy megelőzze a hűtésteljesítmény jegesedés miatt jelentkező csökkenését.
További információkat lásd: "Fűtés"[419].
A beltéri egység azért tud hűtés üzemmódot végrehajtani, mivel hőntartásfeltételekkel működik. További információkat lásd: "Hőntartás"[4112].
Fűtés üzemmódban működve a rendszernek több időre van szüksége a beállított
célhőmérséklet eléréséhez, mint hűtési üzemmódban. Ennek kompenzálására
ajánlott a rendszert előre beindítani az időzítő funkcióval.
A beltéri egység azért tud fűtés üzemmódot végrehajtani, mivel hőntartásfeltételekkel működik. További információkat lásd: "Hőntartás"[4112].
A hideg huzat megelőzése érdekében, valamint a rendszer fűtőhatásának
csökkenését megelőzendő a rendszer az alábbi speciális fűtési üzemmódokban
működtethető:
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
19
Page 20
5 | Üzemeltetés
Működés Leírás
Jégmentesítés A rendszer automatikusan jégmentesítő
üzemmódra vált, ezzel megakadályozza,
hogy a kültéri egységben felgyűlt jég
lerontsa a fűtőhatást.
Jégmentesítés alatt a beltéri egység
leállítja a ventilátort és az alábbi ikon
jelenik meg a kezdőképernyőn:
A rendszer hozzávetőleg 6-8 percen
belül visszatér a normál üzemmódba.
Előfűtés (csak VRV esetén) Előfűtés alatt a beltéri egység leállítja a
ventilátort és az alábbi ikon jelenik meg
a kezdőképernyőn:
INFORMÁCIÓ
Ha a rendszer leáll, miközben a beltéri egység fűtési üzemmódban működik, a
ventilátor tovább üzemel körülbelül 1 percig, ez kiviszi az összes maradék hőt a
beltéri egységből.
Szárítás
INFORMÁCIÓ
▪ Minél alacsonyabb a kültéri levegőhőmérséklet, annál kisebb a fűtőhatás. Ha a
rendszer fűtőhatása elégtelen, ajánlott a klímaberendezés használata mellett egy
másik fűtési mód alkalmazása is (nyílt lánggal üzemelő egység használata esetén
rendszeresen szellőztetni kell a helyiséget. Olyan helyen se használja a
fűtőberendezést, ahol a beltéri egységből kifújt levegőnek van kitéve).
▪ A beltéri egység forró levegő keringetésével működik. Emiatt az üzemelés
megkezdését követően időbe telik, amíg a beltéri egység felmelegíti a helyiséget.
▪ A beltéri egység ventilátora automatikusan üzemel, amíg a rendszer
hőmérséklete el nem ér egy bizonyos szintet.
▪ Amikor a meleg levegő a mennyezet alatt marad, a lábai viszont fáznak, akkor
ajánlott egy keringető használata.
TÁJÉKOZTATÁS
A vízszivárgás vagy a rendszerhiba megelőzése érdekében NE kapcsolja ki azonnal a
tápellátás főkapcsolóját az üzemeltetés után. A rendszer kikapcsolása előtt várja meg,
amíg az elvezetőszivattyú leüríti a beltéri egységben maradt összes vizet (körülbelül
1perc).
INFORMÁCIÓ
A zökkenőmentes indítás érdekében ne kapcsolja ki az üzemelő rendszert.
Referencia útmutató a beszereléshez és a használathoz
20
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 21
Auto
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
C2
+ C1
SP
+ C1
C2
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
DIFF
C2
+ C1
SP
+ C1
C2
SP
5 | Üzemeltetés
INFORMÁCIÓ
A beltéri egység célhőmérséklet logika esetében a rendszer nem futtatható Auto
üzemmódban. Ezért az Auto üzemmód engedélyezéséhez lépjen a távirányító
célhőmérséklet logikájába. További információkért tekintse meg a Madoka Assistant
alkalmazást és a "Célhőmérséklet logika"[4111]lehetőséget.
Az Auto üzemmód logikát a célhőmérséklet logikája határozza meg (Madoka
Assistant alkalmazás beállítás).
Egyes célhőmérséklet Kettős célhőmérséklet
Hűtés célhőmérséklete
Fűtés célhőmérséklete
DIFF A fűtés és a hűtés célhőmérséklet közötti legkisebb
megengedett különbség
+C1 Váltási célhőmérséklet (védő időzítővel)
C2 Kényszerített váltás célhőmérséklete
0,5°C~2°C Helyszínen elvégezhető a célhőmérsékletek között a
hőmérséklet-intervallumok beállítása
INFORMÁCIÓ
A beállítható hőmérséklet-tartomány alapértelmezett értéke (0,5°C~2°C) 0,5°C.
Az egyik üzemmódról a másikra történő váltás az alábbi esetekben következik be:
1. eset: elsődleges váltás ( +C1)
A váltás akkor következik be, amikor a szoba hőmérséklete a beállított hűtési/fűtési
célhőmérséklet fölé emelkedik/alá csökken (C1), és a védő időzítő lejárt.
Példa:
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
21
Page 22
5 | Üzemeltetés
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Egyes célhőmérséklet Kettős célhőmérséklet
A rendszer felmelegíti a helyiséget.
Miután a szoba hőmérséklete egy ideje
C1 (23°C) fölé emelkedett, bekövetkezik
a fűtésről hűtésre történő váltás,
amennyiben a védő időzítő lejárt. Ha a
védő időzítő lejárt, a váltás csak attól a
pillanattól következik be, amint az
időzítő már nem fut. A váltás
eredményeként a védő időzítő újra
elindul, így lehetővé teszi vagy megelőzi
a következő váltást.
A rendszer lehűti a helyiséget. Miután a
szoba hőmérséklete egy ideje C1 (21°C)
alá csökkent, bekövetkezik a hűtésről
fűtésre történő váltás, amennyiben a
védő időzítő lejárt. Ha a védő időzítő
lejárt, a váltás csak attól a pillanattól
következik be, amint az időzítő már nem
fut. A váltás eredményeként a védő
időzítő újra elindul, és lehetővé teszi
vagy megelőzi a következő váltást.
2. eset: kényszerített váltás (C2)
A rendszer felmelegíti a helyiséget.
Miután a szoba hőmérséklete egy ideje
C1 (25°C) fölé emelkedett, bekövetkezik
a fűtésről hűtésre történő váltás,
amennyiben a védő időzítő lejárt. Ha a
védő időzítő lejárt, a váltás csak attól a
pillanattól következik be, amint az
időzítő már nem fut. A váltás
eredményeként a védő időzítő újra
elindul, így lehetővé teszi vagy megelőzi
a következő váltást.
A rendszer lehűti a helyiséget. Miután a
szoba hőmérséklete egy ideje C1 (21°C)
alá csökkent, bekövetkezik a hűtésről
fűtésre történő váltás, amennyiben a
védő időzítő lejárt. Ha a védő időzítő
lejárt, a váltás csak attól a pillanattól
következik be, amint az időzítő már nem
fut. A váltás eredményeként a védő
időzítő újra elindul, és lehetővé teszi
vagy megelőzi a következő váltást.
Referencia útmutató a beszereléshez és a használathoz
22
A kényszerített váltás akkor következik be, amikor a szoba hőmérséklete a beállított
hűtési/fűtési célhőmérséklet fölé emelkedik/alá csökken (C2), és a védő időzítő
még fut.
Példa:
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 23
5 | Üzemeltetés
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Egyes célhőmérséklet Kettős célhőmérséklet
A rendszer felmelegíti a helyiséget. Ha a
szoba hőmérséklete C2 (24°C) fölé
emelkedik, miközben a védő időzítő
még fut, kényszerített váltást végez a
rendszer fűtésről hűtésre.
A rendszer lehűti a helyiséget. Ha a
szoba hőmérséklete C2 (20°C) alá
csökken, miközben a védő időzítő még
fut, kényszerített váltást végez a
rendszer hűtésről fűtésre.
5.2.2 Az üzemmód beállítása
1 Navigáljon az üzemmód menüjébe.
A rendszer felmelegíti a helyiséget. Ha a
szoba hőmérséklete C2 (26°C) fölé
emelkedik, miközben a védő időzítő
még fut, kényszerített váltást végez a
rendszer fűtésről hűtésre.
A rendszer lehűti a helyiséget. Ha a
szoba hőmérséklete C2 (20°C) alá
csökken, miközben a védő időzítő még
fut, kényszerített váltást végez a
rendszer hűtésről fűtésre.
INFORMÁCIÓ
Az üzemmódok túlságosan gyakori váltásának megelőzése érdekében a váltásokra
általában csak akkor kerül sor, ha a védő időzítő már lejárt (1. eset). Azonban a szoba
túlzott felmelegedésének vagy lehűtésének megelőzése érdekében a kényszerített
váltás bekövetkezik, amint a szoba hőmérséklete eléri a C2 értéket, miközben a védő
időzítő még fut (vagyis a 2. esetben).
2 A és gomb segítségével válasszon egy üzemmódot.
3 Nyomja meg a gombot az aktiváláshoz.
Eredmény: A beltéri egység üzemmódot vált és a távirányító visszatér a
kezdőképernyőre.
5.3 Beállítási pont
A beállítási pont a hűtés, a fűtés és az automatikus üzemmódok célhőmérséklete.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
23
Page 24
5 | Üzemeltetés
28°C
+3°C
-3°C
25°C
22°C
5.3.1 A beállítási pont ismertetése
Kezdőképernyő célhőmérséklet: Számérték
Konfigurációtól függően a kezdőképernyő számértékkel vagy szimbólummal
mutatja a beállított célhőmérsékletet.
INFORMÁCIÓ
A kezdőképernyő célhőmérsékletének beállítását lásd a Madoka Assistant
alkalmazáson. Lásd még: "Képernyő"[4106].
Amennyiben a kezdőképernyő kijelzője a célhőmérsékletet számértékként jelzi ki,
Ön 1°C lépésekben emelheti vagy csökkentheti a helyiség beállított hőmérsékletét.
Az alapértelmezett célhőmérséklet tartománya 16°C~32°C. Amennyiben ehhez a
célhőmérséklet-tartományhoz korlátozások vannak beállítva (Madoka Assistant
alkalmazás funkció; lásd "Hőm. tart." [4 114]), akkor a célhőmérsékletet csak a
beállított maximális/minimális célhőmérséklet-tartomány határértékekig lehet
növelni/csökkenteni.
Kezdőképernyő célhőmérséklet: Szimbólum
Amennyiben kezdőképernyőn a célhőmérséklet szimbólumként jelenik meg, Ön
"referencia célhőmérséklethez" képest (melyet egy hőmérő közepén lévő jelölés
mutat) emelheti vagy csökkentheti a helyiség beállított hőmérsékletélt.
A célhőmérséklet legfeljebb három 1°C-os lépéssel növelhető a referencia
célhőmérséklet fölé, illetve legfeljebb három 1°C-os lépéssel csökkenthető az alá.
Példa: ha a referencia célhőmérséklet 25°C, akkor a célhőmérséklet 28°C-ra
emelhető és 22°C-ra csökkenthető.
INFORMÁCIÓ
A referencia célhőmérsékletének beállítását lásd a Madoka Assistant alkalmazáson.
Lásd még: "Képernyő"[4106].
A működési logika alól kivételt jelenthetnek az alábbi esetek:
▪ Hőmérsékleti tartomány korlátozásai
▪ Központi vezérlés / programvezérlés
Referencia útmutató a beszereléshez és a használathoz
24
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 25
5 | Üzemeltetés
28°C
+3°C
-2°C
25°C
23°C
Hőm. tart.
Ha az alapértelmezett célhőmérséklet-tartományhoz (16°C~32°C) korlátozás van
beállítva a célhőmérséklet-tartomány funkcióval (Madoka Assistant alkalmazás
funkció; lásd "Hőm. tart." [4 114]), akkor a célhőmérsékletet csak a beállított
célhőmérséklet-tartomány felső/alsó határértékekig lehet növelni/csökkenteni.
Példa: ha a referencia hőmérséklet 25°C, akkor normál esetben a célhőmérséklet
három lépésben 22°C-ra csökkenthető. Ha azonban a célhőmérséklet tartománya
23°C-ra van korlátozva, akkor a célhőmérséklet csak 23°C-ig csökkenthető.
Központi vezérlés / program
Ha a rendszert központi vezérlő vagy program irányítja, akkor a szokásos +3°C/–3°C
célhőmérsékleti tartománykorlátozás felülírható ÉS módosítható.
HA AKKOR
Ha a központi vezérlő vagy a program
olyan értéket szab meg, amely beleesik
a szokásos +3°C/–3°C célhőmérséklettartományba.
Nem történik semmi szokatlan, és a
rendszer követi a szokásos
célhőmérsékletet és a célhőmérséklettartomány logikáját.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
25
Page 26
5 | Üzemeltetés
28°C
+3°C
-3°C
25°C
22°C
28°C
+3°C
-3°C
25°C
22°C
27°C
+3°C
-3°C
24°C
21°C
21°C
HA AKKOR
Ha a központi vezérlő vagy a program
olyan értéket szab meg, amely kívül esik
a szokásos +3°C/–3°C célhőmérséklettartományon.
A kiszabott célhőmérséklet lesz a +3°C/–
3°C tartomány új felső-/alsó
határértéke, és a teljes tartomány az új
határérték szerint változik.
Példa: a referencia célhőmérséklet
beállítása 25°C, ami az alábbi
célhőmérséklet-tartományt
eredményezi:
Ha a központi vezérlő vagy a program a
célhőmérsékletet 21°C értékre
módosítja, ami a tartomány alá esik,
akkor "21°C" lesz az új alsó határérték,
és a tartomány az új határértéknek
megfelelően változik.
5.3.2 A beállítási pont megadása
Előfeltétel: Az aktív üzemmód "Hűtés", "Fűtés" vagy "Automatikus" lehet.
Eredmény: A beltéri egység megváltoztatja a hőmérséklet beállítási pontját.
5.4 Dátum és idő
5.4.1 Dátum- és idő ismertetése
Referencia útmutató a beszereléshez és a használathoz
26
Állítsa be a dátumot és az időt a távirányítóhoz csatlakoztatott beltéri egységekhez.
A nyári időszámítás beállításától függően a dátum és az idő menüben az alábbi
nyári időszámítás kijelzés jelenik meg:
1 A kezdőképernyőn a és a gombokkal módosíthatja a beállítási pontot.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 27
További információkat lásd: "Beltéri egység helyszíni beállítások" [4 74]
(távirányító beállítások) és "Dátum és idő"[4107] (alkalmazás beállítások).
5.4.2 A dátum- és idő beállítása
1 Navigáljon a dátum és idő menübe.
2 Nyomja meg a gombot az aktiválásához.
5 | Üzemeltetés
Nyári időszámítás
Téli időszámítás
Eredmény: A mezők elérhetővé válnak.
3 Állítsa be a dátumot és időt. A és gombokkal végezze el a beállítást.
Erősítse meg a gombbal. Görgesse végig a menüt, amíg az összes mező
beállítása megfelelő nem lesz.
Eredmény: Ezzel beállította a dátumot és az időt.
5.5 Levegőáramlás
5.5.1 Levegőáramlás iránya
INFORMÁCIÓ
Ha megerősít egy mezőben szereplő értéket, azzal automatikusan továbblép a
következő mezőre. A beállítások befejezéséhez és a menü elhagyásához navigáljon az
utolsó mezőre, és hagyja jóvá az ott szereplő értéket.
A levegőfúvás irányának ismertetése
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
A levegőáramlás iránya az az irány, amerre a beltéri egység a levegőt kifújja.
A levegőfúvás iránya az alábbiak szerint állítható be:
Referencia útmutató a beszereléshez és a használathoz
27
Page 28
5 | Üzemeltetés
Irány Képernyő
Rögzített helyzet. A beltéri egység az 5
rögzített irány közül 1 irányba fújja a
levegőt.
Legyezés. A beltéri egység az 5 rögzített
irány között váltogat.
Automatikus. A beltéri egység a
mozgásérzékelő által észlelt mozgásnak
megfelelően állítja be a levegőfúvás
irányát.
INFORMÁCIÓ
▪ A használt beltéri egység típusától és/vagy a rendszer elrendezésétől és
szervezésétől függően előfordulhat, hogy az automatikus levegőfúvás iránya nem
lesz elérhető.
▪ Bizonyos típusú beltéri egységekhez a levegőfúvás iránya nem állítható be.
Automatikus levegőfúvás-vezérlés
Az alábbi működési feltételek mellett a beltéri egységen a levegőfúvás irányának
szabályzása automatikus:
▪ Ha a szobahőmérséklet magasabb, mint a távirányító fűtéshez beállított
célhőmérséklete (beleértve a fűtés üzemmódot).
▪ Ha a beltéri egységek fűtés üzemmódban működnek és a jégmentesítés funkció
aktív.
▪ Ha a beltéri egységek folyamatos üzemmódban működnek és a levegőfúvás
iránya vízszintes.
A levegőáramlás irányának beállítása
1 Navigáljon a levegőáramlás irányának menüjébe.
2 A és a gombokkal módosíthatja a levegőáramlás irányát.
3 Nyomja meg a gombot a megerősítéshez.
Eredmény: A beltéri egység megváltoztatja a levegőáramlás irányát és a távirányító
visszatér a kezdőképernyőre.
Referencia útmutató a beszereléshez és a használathoz
28
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 29
5.5.2 Ventilátor sebessége
A ventilátor sebessége azt jelenti, hogy mennyire erős a beltéri egységből fújt
levegő áramlása.
A ventilátorsebesség ismertetése
A használt beltéri egység típusától függően az alábbiak közül választhat:
2 ventilátorsebesség
3 ventilátorsebesség
5 ventilátorsebesség
5 | Üzemeltetés
Ventilátor sebessége Képernyő
Bizonyos beltéri egységek emellett az automatikus ventilátorsebességet is
támogatják. Ebben az esetben a beltéri egység automatikusan állítja be a ventilátor
sebességét a beállítási pontnak és a beltéri hőmérsékletnek megfelelően.
Ventilátor sebessége Képernyő
Automatikus
INFORMÁCIÓ
▪ Előfordulhat, hogy mechanikai védelmi okokból a beltéri egység 'Automatikus
ventilátorsebesség' módba kapcsol.
▪ Ha a ventilátor leáll, az nem feltétlenül jelent rendszerhibát. A ventilátor bármikor
leállhat.
▪ Bizonyos időt vehet igénybe, amíg a ventilátor sebességének beállítása
ténylegesen érvénybe lépjen.
A ventilátor sebességének beállítása
1 Navigáljon a ventilátor sebessége menübe.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
2 A és a gombokkal módosíthatja a ventilátor sebességét.
Referencia útmutató a beszereléshez és a használathoz
29
Page 30
5 | Üzemeltetés
5.6 Szellőztetés
5.6.1 Szellőztetési üzemmód
3 Nyomja meg a gombot a megerősítéshez.
Eredmény: A beltéri egység megváltoztatja a ventilátor sebességét és a távirányító
visszatér a kezdőképernyőre.
INFORMÁCIÓ
Szellőztetés beállítások KIZÁRÓLAG hővisszanyerős szellőztető egységekhez adhatók
meg.
A hővisszanyerős szellőztető egység különféle üzemmódokban képes üzemelni.
Ikon Szellőztetési üzemmód
Energiavisszanyerő szellőztetés. A külső levegő egy hőcserélőn
keresztül jut a helyiségbe.
Bypass. A külső levegő hőcserélő nélkül jut a helyiségbe.
Automatikus. A helyiség leghatékonyabb szellőztetése érdekében
a hővisszanyerős szellőztető egység automatikusan vált "Bypass"
és "Energiavisszanyerő szellőztetés" mód között (belső számítások
alapján).
INFORMÁCIÓ
A hővisszanyerős szellőztető egységtől függően néhány szellőztetési üzemmód nem
elérhető.
INFORMÁCIÓ
A Szellőztetés üzemmód a hűtés/fűtés mestermódtól függetlenül módosítható.
További információkat lásd: "Hűtés/fűtés mestermód"[487].
TÁJÉKOZTATÁS
A rendszer indítása előtt legalább 6órával feszültség alá KELL helyezni az egységet,
hogy a kompresszor ne hibásodjon meg az indítás alatt.
INFORMÁCIÓ
A zökkenőmentes indítás érdekében ne kapcsolja ki az üzemelő rendszert.
A szellőztetési üzemmód beállítása
1 Navigáljon a szellőztetési üzemmód menüjébe.
2 A és gomb segítségével válasszon egy szellőztetési üzemmódot.
Referencia útmutató a beszereléshez és a használathoz
30
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 31
3 Nyomja meg a gombot az aktiváláshoz.
Eredmény: A hővisszanyerős szellőztető egység üzemmódot vált és a távirányító
visszatér a kezdőképernyőre.
5.6.2 Szellőztetés sebessége
A szellőztetés sebessége a ventilátor sebességét jelzi szellőztetési üzemmódban.
A szellőztetés sebességének beállítása
1 Navigáljon a szellőztetés sebessége menübe.
5 | Üzemeltetés
2 A és a gombokkal módosíthatja a szellőztetés sebességét.
3 Nyomja meg a gombot a megerősítéshez.
Eredmény: A hővisszanyerős szellőztető egység módosítja a szellőztetés
sebességét és a távirányító visszatér a kezdőképernyőre.
5.7 Haladó felhasználási módok
A távirányítóval csak az alapműveleteket végezheti el. Az összetett működtetéshez
használja a Madoka Assistant alkalmazást.
INFORMÁCIÓ
Ahhoz, hogy a távirányítót az alkalmazással használni tudja, csatlakoztatni kell a
távirányítót ahhoz a mobileszközhöz, amelyre az alkalmazást telepítette. Az
útmutatásokért lásd: "15.2Párosítás"[494].
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
31
Page 32
6 | Karbantartás és szerelés
6 Karbantartás és szerelés
6.1 Áttekintés: Karbantartás és szerelés
Ha a rendszer egyik részegysége karbantartást vagy szervizelést igényel, forduljon a
forgalmazóhoz. Ha karbantartás válik esedékessé, akkor a vezérlőn jelzés jelenik
meg a kezdőképernyőn, és/vagy figyelmeztető képernyő jelenik meg, amint a
gomb megnyomásával megpróbál belépni a főmenübe a kezdőképernyőről.
Az alábbi figyelmeztető képernyők vonatkoznak a beltéri egység karbantartására:
Tisztítsa meg a beltéri egység szűrőjét Cserélje a beltéri egység szűrőjét
Ürítse ki a beltéri egység porgyűjtőjét —
Referencia útmutató a beszereléshez és a használathoz
32
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 33
7 Hibaelhárítás
CH-02
1234
Ebben a fejezetben
7.1 Áttekintés: Hibaelhárítás ........................................................................................................................................................ 33
7.2 Hűtőközeg-szivárgás érzékelve .............................................................................................................................................. 33
7.2.1 A hűtőközeg szivárgásjelzésének ismertetése....................................................................................................... 33
7.2.2 Szivárgásjelzés riasztás leállítása............................................................................................................................ 34
7.1 Áttekintés: Hibaelhárítás
Ha a rendszer hibaállapotban van, forduljon a forgalmazóhoz. A vezérlőn jelzés
jelenik meg a kezdőképernyőn, és/vagy hibaképernyő jelenik meg, amint a gomb
megnyomásával megpróbál belépni a főmenübe a kezdőképernyőről.
7 | Hibaelhárítás
Hibaképernyő (példa)
INFORMÁCIÓ
Ha a távirányító "Felügyelet" üzemmódra van állítva, a távirányító a hibás beltéri
egységhez hozzáadja a "felügyelt szoba címe" adatot a hibaképernyőn. "Felügyelet"
módban kötelező beállítani egy egyedi "felügyelt szoba címet" minden beltéri
egységhez. A "felügyelt szoba címe" a Madoka Assistant alkalmazásban állítható be.
Felhívjuk figyelmét, hogy több szivárgás jelentkezése esetén csak az első hibás egység
jelenik meg.
A távirányító üzemmódjainak beállítását lásd: "4.1A vezérlőről"[412].
7.2 Hűtőközeg-szivárgás érzékelve
Ha a rendszer hűtőköteg-szivárgást észlel, riasztás lép érvénybe. Kapcsolja ki a
riasztást és lépjen kapcsolatba a forgalmazóval.
INFORMÁCIÓ
Hűtőközeg-szivárgás esetén az alkalmazásban elvégzendő tevékenységek leírását
lásd: "15Az alkalmazás ismertetése"[493].
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
7.2.1 A hűtőközeg szivárgásjelzésének ismertetése
A hűtőközeg-szivárgás esetén a távirányítón megjelenő információ a távirányítón
beállított üzemmódtól függ.
Referencia útmutató a beszereléshez és a használathoz
33
Page 34
7 | Hibaelhárítás
A0-11
Unit 00
A0-11A0-11
A0-11
1234
A0-11
Unit 00
A0-11
Unit 00
Normál és Csak riasztó üzemmód
Fő távirányító Segéd távirányító
A vezérlő megjeleníti a szivárgó beltéri
egység számát
Felügyeleti üzemmód
Fő távirányító Segéd távirányító
INFORMÁCIÓ
Az üzemmódokkal kapcsolatos további információkat lásd: "4.1A vezérlőről"[412].
7.2.2 Szivárgásjelzés riasztás leállítása
A vezérlő nem jeleníti meg a szivárgó
beltéri egység számát
— A vezérlő megjeleníti a szivárgó beltéri
egységhez tartozó felügyelt szoba címét
1 Nyomja meg a gombot 3másodpercig a riasztás kikapcsolásához.
Eredmény: A riasztás leáll.
2 Forduljon a forgalmazóhoz.
INFORMÁCIÓ
Ha a távirányító "Felügyelet" üzemmódra van állítva, a távirányító annak a felügyelt
szobának a címét jelzi ki, amelyen a szivárgási figyelmeztetés jelentkezett. A beltéri
egység vezérlőjén azonban nem lehetséges leállítani a riasztást (állítsa az üzemmódot
"Normál" vagy "Csak riasztó" módra) a távirányítóról " módban. A szivárgó beltéri
egységhez csatlakozó vezérlő riasztását egyénileg kell leállítani.
Referencia útmutató a beszereléshez és a használathoz
34
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 35
A szerelőnek
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
A szerelőnek
Referencia útmutató a beszereléshez és a használathoz
35
Page 36
8 | A doboz bemutatása
a b
1× 2×
8 A doboz bemutatása
8.1 A távirányító kicsomagolása
1 Nyissa ki a dobozt.
2 Válogassa szét a tartozékokat.
a Szerelési és üzemeltetési kézikönyv
b Facsavarok + tiplik (Ø4,0×30)
Referencia útmutató a beszereléshez és a használathoz
36
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 37
9 Előkészületek
10 mm
L
9.1 Huzalozási követelmények
Az összes huzalozásnak az alábbi követelményeknek kell megfelelni:
A vezeték adatai Érték
Típus PVC szigetelésű vezeték vagy kábel
Keresztmetszet 0,75~1,25mm
Maximális hossz 500m
9.1.1 Az üzembe helyezés előkészítése
1 Az ábra és a táblázat alapján fejtse le a szigetelést arról a kábelszakaszról,
amelynek a távirányító ₋házán belülre kerül (L).
2 A 2 vezeték hossza között ±10mm különbség legyen.
9 | Előkészületek
(2eres)
2
Huzalozás kivezetése L
Felül ±150mm
Balra ±120mm
Alulról ±100mm
Hátulról Nincs előírás
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
37
Page 38
10 | Felszerelés
a
b
c
10 Felszerelés
Ebben a fejezetben
10.1 Áttekintés: Felszerelés
10.1 Áttekintés: Felszerelés............................................................................................................................................................ 38
10.2 A távirányító felszerelése ....................................................................................................................................................... 38
10.2.1 A távirányító felszerelésének ismertetése............................................................................................................. 38
10.2.2 A távirányító felszerelése ....................................................................................................................................... 39
10.3 Az elektromos huzalozás csatlakoztatása .............................................................................................................................. 39
10.3.1 Villamossági bekötésekkel kapcsolatos biztonsági előírások ................................................................................ 39
10.3.2 A vezetékek csatlakoztatása .................................................................................................................................. 40
10.4 A távirányító lezárása ............................................................................................................................................................. 41
10.4.1 Óvintézkedések a távirányító lezárásakor ............................................................................................................. 41
10.4.2 A távirányító lezárása ............................................................................................................................................. 41
10.5 A távirányító felnyitása ........................................................................................................................................................... 42
10.5.1 Óvintézkedések a távirányító felnyitásakor ........................................................................................................... 42
10.5.2 A távirányító felnyitása........................................................................................................................................... 42
A távirányító beüzemelése jellemzően a következő szakaszokból áll:
1 Az elektromos huzalozás elvezetésének meghatározása, a burkolat
hátoldalának kicsípése ennek megfelelően.
2 A hátsó burkolat felszerelése a falra.
3 Az elektromos huzalozás csatlakoztatása.
4 A távirányító lezárása.
10.2 A távirányító felszerelése
10.2.1 A távirányító felszerelésének ismertetése
A távirányító felszerelése előtt meg kell határozni a huzalozás elvezetését, és ennek
megfelelően el kell távolítani egy darabot a távirányító hátsó burkolatából.
A vezeték felülről, hátulról, balról, vagy alulról is vezethető. Távolítson el egy hátsó
burkolati darabot az ábra szerint:
Ha a vezetékeket hátulról vezeti be, nem szükséges eltávolítani semmit.
Referencia útmutató a beszereléshez és a használathoz
38
a Vezetékezés felülről
b Vezetékezés balról
c Vezetékezés alulról
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 39
10.2.2 A távirányító felszerelése
1 Vegye ki a csavarokat és a dugókat a tartozéktasakból.
2 Szerelje fel egy egyenes felületre a távirányítót.
10 | Felszerelés
INFORMÁCIÓ
Ha a huzalozást felülről vagy hátulról vezeti át, bújtassa át a huzalokat a
kilökőnyíláson, mielőtt a hátsó burkolatot felszerelné a falra.
INFORMÁCIÓ
Szükség esetén (pl. falba süllyesztett dobozba végzett bekötésnél) a hátsó burkolatot
kilökőnyíásokkal szerelje fel.
10.3 Az elektromos huzalozás csatlakoztatása
10.3.1 Villamossági bekötésekkel kapcsolatos biztonsági előírások
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
TÁJÉKOZTATÁS
Ha felszereli a hátsó burkolatot falba süllyesztett dobozba végzett bekötésnél,
ügíeljen rá, hogy a falfelület teljesen sík legyen.
TÁJÉKOZTATÁS
Ügyeljen arra, hogy a távirányító hátsó burkolata ne deformálódjon a rögzítőcsavarok
túlzott megszorítása miatt.
INFORMÁCIÓ
Olvassa el az előírásokat és a követelményeket az alábbi fejezeteben is:
▪ Általános biztonsági előírások
▪ Előkészületek
Referencia útmutató a beszereléshez és a használathoz
39
Page 40
10 | Felszerelés
P1P2
P1P2
FIGYELEM
A helyszíni huzalozást és alkatrészeit egy képesített villanyszerelőnek KELL
felszerelnie, a vonatkozó előírásoknak megfelelően.
VIGYÁZAT
Ha a távirányítót beltéri egységhez csatlakoztatja, ügyeljen rá, hogy a beltéri egység
kapcsolódobozát ne kösse össze a jelátviteli vezetékekkel.
TÁJÉKOZTATÁS
Az összekötő vezetékek NEM tartozékok.
TÁJÉKOZTATÁS
A vezetékeket vezesse a tápfeszültség kábeleitől távol, hogy elkerülje az elektromos
zajokat (külső zajt).
INFORMÁCIÓ
A P1 és a P2 nem rendelkezik polaritással.
10.3.2 A vezetékek csatlakoztatása
Csatlakoztassa a távirányító P1/P2 csatlakozóit a beltéri egység P1/P2 csatlakozóira.
Felülről
Hátulról
Referencia útmutató a beszereléshez és a használathoz
40
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 41
Balról
P1P2
P1P2
Alulról
10 | Felszerelés
10.4 A távirányító lezárása
10.4.1 Óvintézkedések a távirányító lezárásakor
VIGYÁZAT
A távirányító belsejéhez nem szabad nyúlni.
VIGYÁZAT
A távirányító lezárásakor ügyeljen arra, hogy ne csípje be a vezetékeket.
TÁJÉKOZTATÁS
A károsodás megelőzése érdekében ügyeljen ár, hogy a távirányító hátsó burkolata
stabilan a helyére pattanjon.
10.4.2 A távirányító lezárása
1 Pattintsa a helyére a távirányító hátsó burkolatát.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
41
Page 42
10 | Felszerelés
1
2
10.5 A távirányító felnyitása
10.5.1 Óvintézkedések a távirányító felnyitásakor
2 Ha az üzemelés helyszíne pormentes, húzza le a védőfóliát,
10.5.2 A távirányító felnyitása
1 Illesszen egy laposfejű csavarhúzót az egyik alsó zárómechanizmusba, majd
lassan csavarja el.
TÁJÉKOZTATÁS
Távirányító PCB-panelje a felső burkolatra van szerelve. A távirányító felnyitásakor
ügyeljen arra, hogy ne sértse meg a PCB-panelt.
TÁJÉKOZTATÁS
Amikor az elülső és a hátsó burkolatot szétválasztja, ügyeljen rá, hogy a PCB-panelre
ne kerüljön por vagy nedvesség.
Referencia útmutató a beszereléshez és a használathoz
42
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 43
11 A rendszer beindítása
a
b
c d
VIGYÁZAT
A rendszer indítása előtt ellenőrizze a következőket:
▪ A beltéri egység és a kültéri egység huzalozása elkészült.
▪ A beltéri egység és a kültéri egység kapcsolódobozának fedele le van zárva.
A távirányító a beltéri egységről kapja az áramellátást. Csatlakoztatás után
automatikusan elindul. A távirányító működéséhez be kell kapcsolni a beltéri
egység áramellátását.
A távirányító automatikusan elindul, amint áram alá helyezi. Ha ez az első és
egyetlen vezérlő, ami a beltéri egységhez csatlakozik, akkor automatikusan
"Normál" fő távirányítónak lesz kijelölve.
11.1 Távirányító hozzárendelése
Az indítást követően állítsa a távirányítót "Normál", "Csak riasztó" vagy "Felügyelet"
üzemmódba, és rendelje hozzá fő vagy segéd távirányítóként. Ha a távirányító
"Felügyelet" üzemmódba van állítva, akkor csak segéd távirányító lehet.
11 | A rendszer beindítása
a Kültéri egység
b Beltéri egység
c Fő távirányító
d Segéd távirányító
A tájékoztató képernyőn a fő/segéd státuszt az alábbi ikonok jelölik:
Ikon Leírás
Mester
Segéd
További információkat lásd: "Tájékoztató képernyő"[452].
INFORMÁCIÓ
Kizárólag azonos típusú fő és segéd távirányító használható.
INFORMÁCIÓ
Amennyiben a BRP7A5* digitális bemenet adapter a rendszer része, nem lehetséges
második távirányítót csatlakoztatni és hozzárendelni. Ha második adaptert
csatlakoztat, miközben a rendszer már tartalmaz egy adaptert, akkor az adapter
hibaállapotba kerül.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
43
Page 44
11 | A rendszer beindítása
INFORMÁCIÓ
Ha a segéd távirányító nem jeleníti meg a kezdőképernyőt két perccel a
hozzárendelés után, kapcsolja le a tápellátást, és ellenőrizze a huzalozást.
INFORMÁCIÓ
A távirányító ismételt hozzárendelése után kapcsolja ki, majd kapcsolja vissza a
rendszer áramellátását.
INFORMÁCIÓ
A segédvezérlők nem támogatják az összes funkciót. Ha nem található egy funkció a
segédvezérlőn, keresse a funkciót a fő vezérlőn.
INFORMÁCIÓ
Ahhoz, hogy a fő és a segéd távirányítók együtt működjenek, ezeknek azonos értéket
kell beállítani a "Kezdőképernyő célhőmérséklet" beállításban (Madoka Assistant
alkalmazás beállítás), vagyis minden értéket "Számérték" vagy minden értéket
"Szimbólum" állásba kell kapcsolni.
11.1.1 A távirányító beállítása segédként
Előfeltétel: A beltéri egységhez már csatlakozik egy fő (mester) vezérlő.
1 Csatlakozzon egy másodlagos vezérlőt.
Eredmény: Ez a vezérlő automatikusan elindul.
2 Várja meg, hogy az U5 vagy U8 hiba megjelenjen a képernyőn.
3 Ha U5 vagy U8 hiba jelenik meg, nyomja meg és tartsa lenyomva a gombot,
amíg "2" jelenik meg a képernyőn.
Eredmény: A távirányítót ezzel segédként jelölte ki.
Referencia útmutató a beszereléshez és a használathoz
44
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 45
12 Távirányító: Áttekintés
Ebben a fejezetben
12.1 A vezérlőről ............................................................................................................................................................................. 45
12.1.1 A távirányító konfigurálása .................................................................................................................................... 46
12.2 Gombok................................................................................................................................................................................... 46
12.3 Állapotikonok .......................................................................................................................................................................... 47
12.4 Állapotjelző ............................................................................................................................................................................. 48
12.4.1 Működés ................................................................................................................................................................. 49
12.1 A vezérlőről
A konfigurációtól függően a távirányító a három üzemmód egyikében
működtethető. Mindegyik üzemmód eltérő távirányító funkciókat kínál.
Üzemmód Funkció
Normál A távirányító minden funkciója működik.
12 | Távirányító: Áttekintés
Az összes funkció leírása megtalálható
a(z) "13Üzemeltetés"[450] részben.
A távirányító lehet fő vagy segéd
távirányító.
Csak riasztó A távirányító kizárólag
szivárgásjelzőként működik egyetlen
beltéri egységhez.
A(z) "13Üzemeltetés"[450] részben
nem található funkcióleírás.
A szivárgásjelzés funkció leírását lásd:
"7.2Hűtőközeg-szivárgás
érzékelve"[433].
A távirányító lehet fő vagy segéd
távirányító.
Felügyelet A távirányító kizárólag
szivárgásjelzőként működik a teljes
rendszerhez, vagyis több beltéri
egységhez és azok távirányítóihoz. Ez a
mód arra szolgál, ha a távirányítót egy
felügyeleti helyen, például egy szálloda
recepciójáról működtetik.
A(z) "13Üzemeltetés"[450] részben
nem található funkcióleírás.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
A szivárgásjelzés funkció leírását lásd:
"7.2Hűtőközeg-szivárgás
érzékelve"[433].
A távirányító csak segéd távirányító
lehet.
Referencia útmutató a beszereléshez és a használathoz
45
Page 46
12 | Távirányító: Áttekintés
+
-
c b d
a
A távirányító különböző üzemmódokban végzett használatának ismertetését lásd:
"A távirányító konfigurálása"[4 46]. Fontos, hogy "Felügyelet" módban beállítson
egy felügyelt szoba címet, hogy tudja, melyik beltéri egységen jelentkezett
hűtőközeg-szivárgási riasztás. További információkat lásd: "Felügyelt szoba
címe"[4125].
12.1.1 A távirányító konfigurálása
A távirányító konfigurálható úgy, hogy a három üzemmód bármelyikében
működjön. Az üzemmódokkal kapcsolatos további információkat lásd: "12.1 A
vezérlőről"[445].
Üzemmód Konfigurálás
Normál (alapértelmezett)
Csak riasztó
Távirányító helyszíni beállításainak
módosítása:
Üzemmód: R2
SW: 5
Érték: 0
Távirányító helyszíni beállításainak
módosítása:
Üzemmód: R2
SW: 5
Érték: 1
12.2 Gombok
Távirányító helyszíni beállításainak
módosítása:
Felügyelet
Üzemmód: R2
SW: 5
Érték: 2
A távirányító helyszíni beállításainak módosításainak részletesebb ismertetését
lásd: "Helyszíni beállítások"[470].
Referencia útmutató a beszereléshez és a használathoz
46
a
BE/KI
▪ Ha a rendszer KIKAPCSOLT állapotban van, nyomja meg a
BEKAPCSOLÁSHOZ.
▪ Ha a rendszer BEKAPCSOLT állapotban van, nyomja meg a
KIKAPCSOLÁSHOZ.
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 47
12.3 Állapotikonok
12 | Távirányító: Áttekintés
b
BELÉPÉS/AKTIVÁLÁS /BEÁLLÍTÁS
▪ A kezdőképernyőről belép a főmenübe.
▪ A főmenüból belép az egyik almenübe.
▪ A megfelelő almenüből aktivál egy működési/szellőztetési üzemmódot.
▪ Ez egyik almenüben jóváhagyja a beállítást.
c
GÖRGETÉS/BEÁLLÍTÁS
▪ Görgetés balra.
▪ Beállítás módosítása (alapértelmezett: csökkentés).
d
GÖRGETÉS/BEÁLLÍTÁS
▪ Görgetés jobbra.
▪ Beállítás módosítása (alapértelmezett: növelés).
Ikon Leírás
Rendszer BEKAPCSOLVA. Jelzi, hogy a rendszer működik.
Rendszer KIKAPCSOLVA. Jelzi, hogy a rendszer NEM működik.
Bluetooth.
(1)
Azt jelzi, hogy a távirányító egy mobileszközzel
kommunikál a Madoka Assistant alkalmazással való használat
érdekében.
Zárolás. Jelzi, hogy az adott funkció vagy üzemmód zárolva van,
és ezért nem használható vagy nem választható ki.
Központi vezérlés. Azt jelzi, hogy a rendszer központi
irányítóberendezés (opcionális tartozék) vezérlése alatt áll, és
hogy a rendszer csak korlátozott mértékben vezérelhető ezen a
távirányítón keresztül.
Váltás központi vezérlés alatt. Azt jelzi, hogy a hűtés/fűtés
váltása egy másik beltéri egységhez vagy a kültéri egységhez
csatlakoztatott opcionális hűtés/fűtés választóhoz rendelt
központi vezérlés alatt van.
Jégmentesítés/Előfűtés. Jelzi, hogy a jégmentesítési/előfűtési
üzemmód aktív.
Időszabályzó/időzítő. Azt jelzi, hogy rendszer az időszabályozó
szerint működik, vagy a KIKAPCSOLÁSI időzítő engedélyezve van.
Idő nincs beállítva. Jelzi, hogy a vezérlő óráját be kell állítani.
(1)
A Bluetooth® márkanév és logó a Bluetooth SIG, Inc. bejegyzett védjegye, a Daikin Europe N.V. ezeket a jelzéseket
engedéllyel használja. Minden egyéb védjegy és kereskedelmi név a megfelelő tulajdonos birtokát képezi.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Szűrő öntisztító művelet. Jelzi, hogy a szűrő öntisztító művelete
aktív.
Gyorsindítás. Jelzi, hogy a gyorsindítás mód aktív (csak Sky Air
esetében).
Próbaüzem. Jelzi, hogy a próbaüzem aktív (csak Sky Air
esetében).
Referencia útmutató a beszereléshez és a használathoz
47
Page 48
12 | Távirányító: Áttekintés
+
-
a
Ikon Leírás
Ellenőrzés. Jelzi, hogy a beltéri vagy a kültéri egységek
ellenőrzése folyamatban van.
Időszakos ellenőrzés. Jelzi, hogy a beltéri vagy a kültéri egységek
ellenőrzése folyamatban van.
Kiegészítés. Jelzi, hogy a rendszerben egy beltéri egység
kiegészítő beltéri egységként van beállítva.
Egyéni levegőfúvás iránya. Azt jelzi, hogy az egyéni levegőfúvás
iránya beállítás engedélyezve van.
Tájékoztatás. Jelzi, hogy a rendszerbe üzenet érkezett. Az üzenet
megtekintéséhez lépjen a tájékoztató képernyőre.
Figyelem. Jelzi, hogy hiba jelentkezett, vagy egy beltéri egység
alkatrészén karbantartást kell végezni.
Teljesítményfelvétel korlátozása. Jelzi, hogy a rendszer
energiafelvétele korlátozott, és korlátozott teljesítménnyel
üzemel.
Teljesítményfelvétel korlátozásának befejezése. Jelzi, hogy a
rendszer már nem korlátozott teljesítménnyel üzemel, ezért a
továbbiakban nem korlátozott teljesítménnyel üzemel.
12.4 Állapotjelző
Forgás. Jelzi, hogy a forgás mód aktív.
Hőntartás. Jelzi, hogy a beltéri egység hőntartás-feltételekkel
működik.
Szellőztetés. Jelzi, hogy a hővisszanyerős szellőztető egység
csatlakozik.
INFORMÁCIÓ
▪ Az üzemmód és a szellőztetési üzemmód ismertetését az "13.2Üzemmód"[454]
és "Szellőztetési üzemmód"[466] részben találja.
▪ Az ikonok többsége a Madoka Assistant alkalmazásban végzett beállításokra
vonatkozik. További információkért tekintse meg az alkalmazást.
Referencia útmutató a beszereléshez és a használathoz
48
a Állapotjelző
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 49
12.4.1 Működés
12 | Távirányító: Áttekintés
Az állapotjelző az R1-11 (állapotjelző mód) helyszíni beállítások alapján működik. A
beállításhoz megadott értéktől függően az állapotjelző működése az alábbiak
szerint alakul:
Működési állapot Állapotjelző működése
0 (normál) 1 (hotel beállítás 1) 2 (hotel beállítás 2)
Üzemelés BE BE BE BE (ha a
háttérvilágítás
halvány
üzemmódba vált,
az állapotjelző
KIKAPCSOL)
Üzemelés KI KI KI KI
Hiba Villog (nincs módosítás) (nincs módosítás)
Figyelem BE BE BE (ha a
háttérvilágítás
halvány
üzemmódba vált,
az állapotjelző
KIKAPCSOL)
Állapotjelző
intenzitásának
beállítása
Párosítás beltéri
egységgel
INFORMÁCIÓ
A távirányító R1-11 helyszíni beállítása lehetővé teszi az állapotjelző működésének
módosítását, a hotelben való használatra megfelelő módra.
INFORMÁCIÓ
Alapértelmezésben a vezérlő állapotjelző módja "Hotel 2".
BE BE BE
Villog Villog Villog
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
49
Page 50
13 | Üzemeltetés
13 Üzemeltetés
Ebben a fejezetben
13.1 Egyszerű felhasználási módok ................................................................................................................................................ 50
13.1.1 Képernyő háttérvilágítás ........................................................................................................................................ 50
13.1.2 Kezdőképernyő ....................................................................................................................................................... 51
13.1.3 Tájékoztató képernyő............................................................................................................................................. 52
13.1.4 Főmenü................................................................................................................................................................... 53
13.2 Üzemmód................................................................................................................................................................................ 54
13.2.1 Az üzemmódok bemutatása .................................................................................................................................. 55
13.2.2 Az üzemmód beállítása .......................................................................................................................................... 59
13.3 Beállítási pont ......................................................................................................................................................................... 59
13.3.1 A beállítási pont ismertetése ................................................................................................................................. 60
13.3.2 A beállítási pont megadása .................................................................................................................................... 62
13.4 Dátum és idő........................................................................................................................................................................... 62
13.4.1 Dátum- és idő ismertetése ..................................................................................................................................... 62
13.4.2 A dátum- és idő beállítása ...................................................................................................................................... 63
13.5 Levegőáramlás ........................................................................................................................................................................ 63
13.5.1 Levegőáramlás iránya............................................................................................................................................. 63
13.5.2 Ventilátor sebessége .............................................................................................................................................. 65
13.6 Szellőztetés ............................................................................................................................................................................. 66
13.6.1 Szellőztetési üzemmód .......................................................................................................................................... 66
13.6.2 Szellőztetés sebessége ........................................................................................................................................... 67
13.7 Haladó felhasználási módok ................................................................................................................................................... 67
13.1 Egyszerű felhasználási módok
13.1.1 Képernyő háttérvilágítás
Ahhoz, hogy a távirányító használható legyen, a képernyő háttérvilágításá BE kell
kapcsolni. Ellenkező esetben a vezérlő nem érzékeli a gombok lenyomását.
Rövid inaktív időszak után a háttérvilágítás vagy KIKAPCSOL, vagy halványan
BEKAPCSOLT állapotra vált, az üzemi körülményektől függően:
▪ Üzemeltetés KI: háttérvilágítás KI:
▪ Üzemeltetés BE: háttérvilágítás BE halványan.
INFORMÁCIÓ
▪ A háttérvilágítás állapotának inaktivitást követő átváltásának beállítása a
távirányító R1-8 (Üzemszünet időzítő) helyszíni beállításával történik. További
információkat lásd: "Távirányító helyszíni beállítások"[476].
▪ A háttérvilágítás halvány üzemmódjának beállítása a távirányító R1-10
(Háttérvilágítás csökkentése) helyszíni beállításával történik. További
információkat lásd: "Távirányító helyszíni beállítások"[476].
▪ A képernyő fényerő- és kontrasztbeállításának leírását - miközben a
háttérvilágítás BE van kapcsolva - lásd: "Képernyő beállítások"[469].
A háttérvilágítás BEKAPCSOLÁSA
1 Nyomja újra meg röviden a gombot.
Referencia útmutató a beszereléshez és a használathoz
50
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 51
+
-
13.1.2 Kezdőképernyő
19
13 | Üzemeltetés
Kezdőképernyő mód
A konfigurációtól függően a távirányítón egy egyszerű vagy egy részletes
kezdőképernyő jelenik meg. Míg az egyszerű kezdőképernyőn csak korlátozott
mennyiségű információ szerepel, a részletes kezdőképernyő az állapotjelző
ikonokkal jelez mindenféle típusú információt. Egy adott inaktivitási időszak után a
távirányító mindig visszatér a kezdőképernyőre.
Egyszerű Részletes
Kezdőképernyőn végzett műveletek
Bizonyos feltételek mellett a vezérlő lehetővé teszi bizonyos műveletek elvégzését
a kezdőképernyőn.
Feltétel Teendő
A rendszer hűtés, fűtés vagy
Célhőmérséklet módosítása
automatikus üzemmódban van.
A rendszer KIZÁRÓLAG hővisszanyerős
A szellőztetési sebesség módosítása
szellőztető egységet tartalmaz.
INFORMÁCIÓ
▪ Konfigurációtól függően a kezdőképernyő számértékkel vagy szimbólummal
mutatja a célhőmérsékletet. További információkat lásd: "A beállítási pont
ismertetése"[460].
▪ Amennyiben a kezdőképernyő a célhőmérsékletet szimbólummal jelzi, akkor csak
a az egyszerű kezdőképernyő mód állapotikonjai jelennek meg, még akkor is, ha a
vezérlő részletes kezdőképernyő módra van állítva.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
51
Page 52
13 | Üzemeltetés
a
a
13.1.3 Tájékoztató képernyő
INFORMÁCIÓ
A távirányító energiatakarékossági funkcióval van ellátva, amely lehetővé teszi, hogy
a képernyő egy adott inaktivitási időszak után kikapcsoljon. A képernyő ismételt
bekapcsolásához nyomja meg valamelyik gombot.
A vezérlő összegyűjti a működési adatokat egy tájékoztató képernyőre.
Ha továbbítandó adat érkezik, a vezérlő jelzést jelenít meg a nyitóképernyő bal
felső sarkában.
a
A tájékoztató képernyőn a következő adatokat találja:
Állapotikonok
Az állapotikonok jelentését lásd: "12.3Állapotikonok"[447].
Szoftververzió
a Szoftververzió
INFORMÁCIÓ
▪ A tájékoztató képernyőn megjelenő ikonokat a működési állapot határozza meg.
A távirányítón az itt bamutatottnál kevesebb vagy több ikon is megjelenhet.
▪ A tájékoztató képernyő mindig az aktuális szoftververziót mutatja, üzemállapottól
függetlenül.
Belépés a tájékoztató képernyőre
Referencia útmutató a beszereléshez és a használathoz
52
Előfeltétel: A távirányító a kezdőképernyőt jeleníti meg.
1 Nyomja meg és tartsa lenyomva a gombot, amíg megjelenik a tájékoztató
képernyő.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 53
13.1.4 Főmenü
13 | Üzemeltetés
A kezdőképernyőről a gomb megnyomásával belép a főmenübe. A és
gombbal görgetheti a menüket. Nyomja meg újra a gombot az egyik menübe
való belépéshez.
Menü Leírás
Üzemmód. Az üzemmódot állítja be.
Dátum és idő. Dátum és idő beállítások.
Levegőáramlás iránya. A beltéri egységen állítja be a
levegőáramlás irányát.
Ventilátor sebessége. A beltéri egységen állítja be a ventilátor
sebességét.
Szellőztetési üzemmód. A szellőztetési üzemmódot állítja be.
Szellőztetés sebessége. A ventilátor sebességét állítja be
szellőztetési üzemmódban.
Bluetooth. Aktiválja a Bluetooth funkciót, hogy a rendszert a
Madoka Assistant alkalmazással tudja vezérelni és/vagy elvégezni
a távirányító szoftverfrissítését.
INFORMÁCIÓ
▪ A használt beltéri egység típusától függően egy vagy több menü nem lesz
elérhető.
▪ A főmenüben az egyes menükhöz tartozó ikon az aktuális aktív beállítást vagy
üzemmódot jelzi. A távirányító működtetésekor a megjelenő menü eltérő lehet a
jelen kézikönyvben szereplő menütől.
▪ A távirányítóval csak a rendszer alapműveleteit végezheti el. Az összetett
működtetéshez (hőntartás, időszabályozás, …), lásd a Madoka Assistant
alkalmazást.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
53
Page 54
13 | Üzemeltetés
13.2 Üzemmód
INFORMÁCIÓ
Lehetséges, hogy a menük zárolva vannak. Ebben az esetben áthúzva jelennek meg a
főmenüben, és egy lakat ikonnal együtt szerepelnek. A funkciók zárolása a Madoka
Assistant alkalmazással végezhető el. További információkért tekintse meg aMadoka
Assistant alkalmazást és a "Funkció zárolása"[4116]lehetőséget.
A beltéri egység különféle üzemmódokban képes üzemelni.
Ikon Üzemmód
Hűtés. Ebben az üzemmódban a rendszer bekapcsolja hűtést a
beállítási pont vagy hőntartás szerint.
Fűtés. Ebben az üzemmódban a rendszer bekapcsolja fűtést a
beállítási pont vagy a hőntartási beállítás szerint.
Csak ventilátor. Ebben az üzemmódban a levegő keringetése
fűtés vagy hűtés nélkül történik.
Szárítás. Ebben az üzemmódban a készülék a csökkenti levegő
páratartalmát minimális hőmérséklet csökkenés mellett.
A hőmérsékletet és a ventilátor sebességét a rendszer
automatikusan vezérli, a távirányító használatával nem
szabályozhatók.
A szárítási üzemmód nem működik abban az esetben, ha a
helyiség hőmérséklete túl alacsony.
Szellőztetés.Ebben az üzemmódban a helyiség szellőztetését
végzi el a rendszer, de hűtést vagy fűtést nem végez.
Levegőtisztítás. Ebben az üzemmódban egy opcionális
levegőtisztító egység működik.
Szellőztetés + Levegőtisztítás. Szellőztetés és levegőtisztítás
üzemmód együttes használata.
Automatikus. Automatikus üzemmódban a beltéri egység
automatikusan vált a fűtés és a hűtés üzemmód között a kívánt
beállítási pont szerint.
Referencia útmutató a beszereléshez és a használathoz
54
INFORMÁCIÓ
A használt beltéri egység típusától függően néhány menü nem elérhető.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 55
13.2.1 Az üzemmódok bemutatása
INFORMÁCIÓ
Ha a beltéri egység csak hűtésre képes modell, akkor csak hűtés, csak ventilátor vagy
szárítás módra állítható be.
INFORMÁCIÓ
Ha az üzemmódok nem elérhetőek az üzemmód menüben, lehetséges, hogy ezek is
zárolva vannak. Az üzemmódok zárolása a Madoka Assistant alkalmazással végezhető
el. További információkért tekintse meg a Madoka Assistant alkalmazást és a
"Funkció zárolása"[4116] lehetőséget.
INFORMÁCIÓ
Ha egy beltéri egység üzemmódváltását központi vezérlés alatt végzik el (a 'váltás
központi vezérlés alatt' állapotjelző ikon villog a kezdőképernyőn), akkor NEM lehet
átváltani a beltéri egység üzemmódját. További információkat lásd: "Hűtés/fűtés
mestermód"[487].
Hűtés
Ha a kültéri levegőhőmérséklet magas, időbe telik, amíg a szobahőmérséklet eléri a
beállított célértéket.
13 | Üzemeltetés
Fűtés
Ha a szobahőmérséklet alacsony, és a beltéri egység hűtés üzemmódra van állítva,
akkor a beltéri egység először jégmentesítés (azaz fűtés) üzemmódra kapcsolhat,
hogy megelőzze a hűtésteljesítmény jegesedés miatt jelentkező csökkenését.
További információkat lásd: "Fűtés"[455].
A beltéri egység azért tud hűtés üzemmódot végrehajtani, mivel hőntartásfeltételekkel működik. További információkat lásd: "Hőntartás"[4112].
Fűtés üzemmódban működve a rendszernek több időre van szüksége a beállított
célhőmérséklet eléréséhez, mint hűtési üzemmódban. Ennek kompenzálására
ajánlott a rendszert előre beindítani az időzítő funkcióval.
A beltéri egység azért tud fűtés üzemmódot végrehajtani, mivel hőntartásfeltételekkel működik. További információkat lásd: "Hőntartás"[4112].
A hideg huzat megelőzése érdekében, valamint a rendszer fűtőhatásának
csökkenését megelőzendő a rendszer az alábbi speciális fűtési üzemmódokban
működtethető:
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
55
Page 56
13 | Üzemeltetés
Működés Leírás
Jégmentesítés A rendszer automatikusan jégmentesítő
üzemmódra vált, ezzel megakadályozza,
hogy a kültéri egységben felgyűlt jég
lerontsa a fűtőhatást.
Jégmentesítés alatt a beltéri egység
leállítja a ventilátort és az alábbi ikon
jelenik meg a kezdőképernyőn:
A rendszer hozzávetőleg 6-8 percen
belül visszatér a normál üzemmódba.
Előfűtés (csak VRV esetén) Előfűtés alatt a beltéri egység leállítja a
ventilátort és az alábbi ikon jelenik meg
a kezdőképernyőn:
INFORMÁCIÓ
Ha a rendszer leáll, miközben a beltéri egység fűtési üzemmódban működik, a
ventilátor tovább üzemel körülbelül 1 percig, ez kiviszi az összes maradék hőt a
beltéri egységből.
Szárítás
INFORMÁCIÓ
▪ Minél alacsonyabb a kültéri levegőhőmérséklet, annál kisebb a fűtőhatás. Ha a
rendszer fűtőhatása elégtelen, ajánlott a klímaberendezés használata mellett egy
másik fűtési mód alkalmazása is (nyílt lánggal üzemelő egység használata esetén
rendszeresen szellőztetni kell a helyiséget. Olyan helyen se használja a
fűtőberendezést, ahol a beltéri egységből kifújt levegőnek van kitéve).
▪ A beltéri egység forró levegő keringetésével működik. Emiatt az üzemelés
megkezdését követően időbe telik, amíg a beltéri egység felmelegíti a helyiséget.
▪ A beltéri egység ventilátora automatikusan üzemel, amíg a rendszer
hőmérséklete el nem ér egy bizonyos szintet.
▪ Amikor a meleg levegő a mennyezet alatt marad, a lábai viszont fáznak, akkor
ajánlott egy keringető használata.
TÁJÉKOZTATÁS
A vízszivárgás vagy a rendszerhiba megelőzése érdekében NE kapcsolja ki azonnal a
tápellátás főkapcsolóját az üzemeltetés után. A rendszer kikapcsolása előtt várja meg,
amíg az elvezetőszivattyú leüríti a beltéri egységben maradt összes vizet (körülbelül
1perc).
INFORMÁCIÓ
A zökkenőmentes indítás érdekében ne kapcsolja ki az üzemelő rendszert.
Referencia útmutató a beszereléshez és a használathoz
56
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 57
Auto
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
C2
+ C1
SP
+ C1
C2
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
DIFF
C2
+ C1
SP
+ C1
C2
SP
13 | Üzemeltetés
INFORMÁCIÓ
A beltéri egység célhőmérséklet logika esetében a rendszer nem futtatható Auto
üzemmódban. Ezért az Auto üzemmód engedélyezéséhez lépjen a távirányító
célhőmérséklet logikájába. További információkért tekintse meg a Madoka Assistant
alkalmazást és a "Célhőmérséklet logika"[4111]lehetőséget.
Az Auto üzemmód logikát a célhőmérséklet logikája határozza meg (Madoka
Assistant alkalmazás beállítás).
Egyes célhőmérséklet Kettős célhőmérséklet
Hűtés célhőmérséklete
Fűtés célhőmérséklete
DIFF A fűtés és a hűtés célhőmérséklet közötti legkisebb
megengedett különbség
+C1 Váltási célhőmérséklet (védő időzítővel)
C2 Kényszerített váltás célhőmérséklete
0,5°C~2°C Helyszínen elvégezhető a célhőmérsékletek között a
hőmérséklet-intervallumok beállítása
INFORMÁCIÓ
A beállítható hőmérséklet-tartomány alapértelmezett értéke (0,5°C~2°C) 0,5°C.
Az egyik üzemmódról a másikra történő váltás az alábbi esetekben következik be:
1. eset: elsődleges váltás ( +C1)
A váltás akkor következik be, amikor a szoba hőmérséklete a beállított hűtési/fűtési
célhőmérséklet fölé emelkedik/alá csökken (C1), és a védő időzítő lejárt.
Példa:
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
57
Page 58
13 | Üzemeltetés
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Egyes célhőmérséklet Kettős célhőmérséklet
A rendszer felmelegíti a helyiséget.
Miután a szoba hőmérséklete egy ideje
C1 (23°C) fölé emelkedett, bekövetkezik
a fűtésről hűtésre történő váltás,
amennyiben a védő időzítő lejárt. Ha a
védő időzítő lejárt, a váltás csak attól a
pillanattól következik be, amint az
időzítő már nem fut. A váltás
eredményeként a védő időzítő újra
elindul, így lehetővé teszi vagy megelőzi
a következő váltást.
A rendszer lehűti a helyiséget. Miután a
szoba hőmérséklete egy ideje C1 (21°C)
alá csökkent, bekövetkezik a hűtésről
fűtésre történő váltás, amennyiben a
védő időzítő lejárt. Ha a védő időzítő
lejárt, a váltás csak attól a pillanattól
következik be, amint az időzítő már nem
fut. A váltás eredményeként a védő
időzítő újra elindul, és lehetővé teszi
vagy megelőzi a következő váltást.
2. eset: kényszerített váltás (C2)
A rendszer felmelegíti a helyiséget.
Miután a szoba hőmérséklete egy ideje
C1 (25°C) fölé emelkedett, bekövetkezik
a fűtésről hűtésre történő váltás,
amennyiben a védő időzítő lejárt. Ha a
védő időzítő lejárt, a váltás csak attól a
pillanattól következik be, amint az
időzítő már nem fut. A váltás
eredményeként a védő időzítő újra
elindul, így lehetővé teszi vagy megelőzi
a következő váltást.
A rendszer lehűti a helyiséget. Miután a
szoba hőmérséklete egy ideje C1 (21°C)
alá csökkent, bekövetkezik a hűtésről
fűtésre történő váltás, amennyiben a
védő időzítő lejárt. Ha a védő időzítő
lejárt, a váltás csak attól a pillanattól
következik be, amint az időzítő már nem
fut. A váltás eredményeként a védő
időzítő újra elindul, és lehetővé teszi
vagy megelőzi a következő váltást.
Referencia útmutató a beszereléshez és a használathoz
58
A kényszerített váltás akkor következik be, amikor a szoba hőmérséklete a beállított
hűtési/fűtési célhőmérséklet fölé emelkedik/alá csökken (C2), és a védő időzítő
még fut.
Példa:
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 59
13 | Üzemeltetés
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
Egyes célhőmérséklet Kettős célhőmérséklet
A rendszer felmelegíti a helyiséget. Ha a
szoba hőmérséklete C2 (24°C) fölé
emelkedik, miközben a védő időzítő
még fut, kényszerített váltást végez a
rendszer fűtésről hűtésre.
A rendszer lehűti a helyiséget. Ha a
szoba hőmérséklete C2 (20°C) alá
csökken, miközben a védő időzítő még
fut, kényszerített váltást végez a
rendszer hűtésről fűtésre.
13.2.2 Az üzemmód beállítása
1 Navigáljon az üzemmód menüjébe.
A rendszer felmelegíti a helyiséget. Ha a
szoba hőmérséklete C2 (26°C) fölé
emelkedik, miközben a védő időzítő
még fut, kényszerített váltást végez a
rendszer fűtésről hűtésre.
A rendszer lehűti a helyiséget. Ha a
szoba hőmérséklete C2 (20°C) alá
csökken, miközben a védő időzítő még
fut, kényszerített váltást végez a
rendszer hűtésről fűtésre.
INFORMÁCIÓ
Az üzemmódok túlságosan gyakori váltásának megelőzése érdekében a váltásokra
általában csak akkor kerül sor, ha a védő időzítő már lejárt (1. eset). Azonban a szoba
túlzott felmelegedésének vagy lehűtésének megelőzése érdekében a kényszerített
váltás bekövetkezik, amint a szoba hőmérséklete eléri a C2 értéket, miközben a védő
időzítő még fut (vagyis a 2. esetben).
2 A és gomb segítségével válasszon egy üzemmódot.
3 Nyomja meg a gombot az aktiváláshoz.
Eredmény: A beltéri egység üzemmódot vált és a távirányító visszatér a
kezdőképernyőre.
13.3 Beállítási pont
A beállítási pont a hűtés, a fűtés és az automatikus üzemmódok célhőmérséklete.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
59
Page 60
13 | Üzemeltetés
28°C
+3°C
-3°C
25°C
22°C
13.3.1 A beállítási pont ismertetése
Kezdőképernyő célhőmérséklet: Számérték
Konfigurációtól függően a kezdőképernyő számértékkel vagy szimbólummal
mutatja a beállított célhőmérsékletet.
INFORMÁCIÓ
A kezdőképernyő célhőmérsékletének beállítását lásd a Madoka Assistant
alkalmazáson. Lásd még: "Képernyő"[4106].
Amennyiben a kezdőképernyő kijelzője a célhőmérsékletet számértékként jelzi ki,
Ön 1°C lépésekben emelheti vagy csökkentheti a helyiség beállított hőmérsékletét.
Az alapértelmezett célhőmérséklet tartománya 16°C~32°C. Amennyiben ehhez a
célhőmérséklet-tartományhoz korlátozások vannak beállítva (Madoka Assistant
alkalmazás funkció; lásd "Hőm. tart." [4 114]), akkor a célhőmérsékletet csak a
beállított maximális/minimális célhőmérséklet-tartomány határértékekig lehet
növelni/csökkenteni.
Kezdőképernyő célhőmérséklet: Szimbólum
Amennyiben kezdőképernyőn a célhőmérséklet szimbólumként jelenik meg, Ön
"referencia célhőmérséklethez" képest (melyet egy hőmérő közepén lévő jelölés
mutat) emelheti vagy csökkentheti a helyiség beállított hőmérsékletélt.
A célhőmérséklet legfeljebb három 1°C-os lépéssel növelhető a referencia
célhőmérséklet fölé, illetve legfeljebb három 1°C-os lépéssel csökkenthető az alá.
Példa: ha a referencia célhőmérséklet 25°C, akkor a célhőmérséklet 28°C-ra
emelhető és 22°C-ra csökkenthető.
INFORMÁCIÓ
A referencia célhőmérsékletének beállítását lásd a Madoka Assistant alkalmazáson.
Lásd még: "Képernyő"[4106].
A működési logika alól kivételt jelenthetnek az alábbi esetek:
▪ Hőmérsékleti tartomány korlátozásai
▪ Központi vezérlés / programvezérlés
Referencia útmutató a beszereléshez és a használathoz
60
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 61
13 | Üzemeltetés
28°C
+3°C
-2°C
25°C
23°C
Hőm. tart.
Ha az alapértelmezett célhőmérséklet-tartományhoz (16°C~32°C) korlátozás van
beállítva a célhőmérséklet-tartomány funkcióval (Madoka Assistant alkalmazás
funkció; lásd "Hőm. tart." [4 114]), akkor a célhőmérsékletet csak a beállított
célhőmérséklet-tartomány felső/alsó határértékekig lehet növelni/csökkenteni.
Példa: ha a referencia hőmérséklet 25°C, akkor normál esetben a célhőmérséklet
három lépésben 22°C-ra csökkenthető. Ha azonban a célhőmérséklet tartománya
23°C-ra van korlátozva, akkor a célhőmérséklet csak 23°C-ig csökkenthető.
Központi vezérlés / program
Ha a rendszert központi vezérlő vagy program irányítja, akkor a szokásos +3°C/–3°C
célhőmérsékleti tartománykorlátozás felülírható ÉS módosítható.
HA AKKOR
Ha a központi vezérlő vagy a program
olyan értéket szab meg, amely beleesik
a szokásos +3°C/–3°C célhőmérséklettartományba.
Nem történik semmi szokatlan, és a
rendszer követi a szokásos
célhőmérsékletet és a célhőmérséklettartomány logikáját.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
61
Page 62
13 | Üzemeltetés
28°C
+3°C
-3°C
25°C
22°C
28°C
+3°C
-3°C
25°C
22°C
27°C
+3°C
-3°C
24°C
21°C
21°C
HA AKKOR
Ha a központi vezérlő vagy a program
olyan értéket szab meg, amely kívül esik
a szokásos +3°C/–3°C célhőmérséklettartományon.
A kiszabott célhőmérséklet lesz a +3°C/–
3°C tartomány új felső-/alsó
határértéke, és a teljes tartomány az új
határérték szerint változik.
Példa: a referencia célhőmérséklet
beállítása 25°C, ami az alábbi
célhőmérséklet-tartományt
eredményezi:
Ha a központi vezérlő vagy a program a
célhőmérsékletet 21°C értékre
módosítja, ami a tartomány alá esik,
akkor "21°C" lesz az új alsó határérték,
és a tartomány az új határértéknek
megfelelően változik.
13.3.2 A beállítási pont megadása
Előfeltétel: Az aktív üzemmód "Hűtés", "Fűtés" vagy "Automatikus" lehet.
Eredmény: A beltéri egység megváltoztatja a hőmérséklet beállítási pontját.
13.4 Dátum és idő
13.4.1 Dátum- és idő ismertetése
Referencia útmutató a beszereléshez és a használathoz
62
Állítsa be a dátumot és az időt a távirányítóhoz csatlakoztatott beltéri egységekhez.
A nyári időszámítás beállításától függően a dátum és az idő menüben az alábbi
nyári időszámítás kijelzés jelenik meg:
1 A kezdőképernyőn a és a gombokkal módosíthatja a beállítási pontot.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 63
További információkat lásd: "Beltéri egység helyszíni beállítások" [4 74]
(távirányító beállítások) és "Dátum és idő"[4107] (alkalmazás beállítások).
13.4.2 A dátum- és idő beállítása
1 Navigáljon a dátum és idő menübe.
2 Nyomja meg a gombot az aktiválásához.
13 | Üzemeltetés
Nyári időszámítás
Téli időszámítás
Eredmény: A mezők elérhetővé válnak.
3 Állítsa be a dátumot és időt. A és gombokkal végezze el a beállítást.
Erősítse meg a gombbal. Görgesse végig a menüt, amíg az összes mező
beállítása megfelelő nem lesz.
Eredmény: Ezzel beállította a dátumot és az időt.
13.5 Levegőáramlás
13.5.1 Levegőáramlás iránya
INFORMÁCIÓ
Ha megerősít egy mezőben szereplő értéket, azzal automatikusan továbblép a
következő mezőre. A beállítások befejezéséhez és a menü elhagyásához navigáljon az
utolsó mezőre, és hagyja jóvá az ott szereplő értéket.
A levegőfúvás irányának ismertetése
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
A levegőáramlás iránya az az irány, amerre a beltéri egység a levegőt kifújja.
A levegőfúvás iránya az alábbiak szerint állítható be:
Referencia útmutató a beszereléshez és a használathoz
63
Page 64
13 | Üzemeltetés
Irány Képernyő
Rögzített helyzet. A beltéri egység az 5
rögzített irány közül 1 irányba fújja a
levegőt.
Legyezés. A beltéri egység az 5 rögzített
irány között váltogat.
Automatikus. A beltéri egység a
mozgásérzékelő által észlelt mozgásnak
megfelelően állítja be a levegőfúvás
irányát.
INFORMÁCIÓ
▪ A használt beltéri egység típusától és/vagy a rendszer elrendezésétől és
szervezésétől függően előfordulhat, hogy az automatikus levegőfúvás iránya nem
lesz elérhető.
▪ Bizonyos típusú beltéri egységekhez a levegőfúvás iránya nem állítható be.
Automatikus levegőfúvás-vezérlés
Az alábbi működési feltételek mellett a beltéri egységen a levegőfúvás irányának
szabályzása automatikus:
▪ Ha a szobahőmérséklet magasabb, mint a távirányító fűtéshez beállított
célhőmérséklete (beleértve a fűtés üzemmódot).
▪ Ha a beltéri egységek fűtés üzemmódban működnek és a jégmentesítés funkció
aktív.
▪ Ha a beltéri egységek folyamatos üzemmódban működnek és a levegőfúvás
iránya vízszintes.
A levegőáramlás irányának beállítása
1 Navigáljon a levegőáramlás irányának menüjébe.
2 A és a gombokkal módosíthatja a levegőáramlás irányát.
3 Nyomja meg a gombot a megerősítéshez.
Eredmény: A beltéri egység megváltoztatja a levegőáramlás irányát és a távirányító
visszatér a kezdőképernyőre.
Referencia útmutató a beszereléshez és a használathoz
64
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 65
13.5.2 Ventilátor sebessége
A ventilátor sebessége azt jelenti, hogy mennyire erős a beltéri egységből fújt
levegő áramlása.
A ventilátorsebesség ismertetése
A használt beltéri egység típusától függően az alábbiak közül választhat:
2 ventilátorsebesség
3 ventilátorsebesség
5 ventilátorsebesség
13 | Üzemeltetés
Ventilátor sebessége Képernyő
Bizonyos beltéri egységek emellett az automatikus ventilátorsebességet is
támogatják. Ebben az esetben a beltéri egység automatikusan állítja be a ventilátor
sebességét a beállítási pontnak és a beltéri hőmérsékletnek megfelelően.
Ventilátor sebessége Képernyő
Automatikus
INFORMÁCIÓ
▪ Előfordulhat, hogy mechanikai védelmi okokból a beltéri egység 'Automatikus
ventilátorsebesség' módba kapcsol.
▪ Ha a ventilátor leáll, az nem feltétlenül jelent rendszerhibát. A ventilátor bármikor
leállhat.
▪ Bizonyos időt vehet igénybe, amíg a ventilátor sebességének beállítása
ténylegesen érvénybe lépjen.
A ventilátor sebességének beállítása
1 Navigáljon a ventilátor sebessége menübe.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
2 A és a gombokkal módosíthatja a ventilátor sebességét.
Referencia útmutató a beszereléshez és a használathoz
65
Page 66
13 | Üzemeltetés
13.6 Szellőztetés
13.6.1 Szellőztetési üzemmód
3 Nyomja meg a gombot a megerősítéshez.
Eredmény: A beltéri egység megváltoztatja a ventilátor sebességét és a távirányító
visszatér a kezdőképernyőre.
INFORMÁCIÓ
Szellőztetés beállítások KIZÁRÓLAG hővisszanyerős szellőztető egységekhez adhatók
meg.
A hővisszanyerős szellőztető egység különféle üzemmódokban képes üzemelni.
Ikon Szellőztetési üzemmód
Energiavisszanyerő szellőztetés. A külső levegő egy hőcserélőn
keresztül jut a helyiségbe.
Bypass. A külső levegő hőcserélő nélkül jut a helyiségbe.
Automatikus. A helyiség leghatékonyabb szellőztetése érdekében
a hővisszanyerős szellőztető egység automatikusan vált "Bypass"
és "Energiavisszanyerő szellőztetés" mód között (belső számítások
alapján).
INFORMÁCIÓ
A hővisszanyerős szellőztető egységtől függően néhány szellőztetési üzemmód nem
elérhető.
INFORMÁCIÓ
A Szellőztetés üzemmód a hűtés/fűtés mestermódtól függetlenül módosítható.
További információkat lásd: "Hűtés/fűtés mestermód"[487].
TÁJÉKOZTATÁS
A rendszer indítása előtt legalább 6órával feszültség alá KELL helyezni az egységet,
hogy a kompresszor ne hibásodjon meg az indítás alatt.
INFORMÁCIÓ
A zökkenőmentes indítás érdekében ne kapcsolja ki az üzemelő rendszert.
A szellőztetési üzemmód beállítása
1 Navigáljon a szellőztetési üzemmód menüjébe.
2 A és gomb segítségével válasszon egy szellőztetési üzemmódot.
Referencia útmutató a beszereléshez és a használathoz
66
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 67
3 Nyomja meg a gombot az aktiváláshoz.
Eredmény: A hővisszanyerős szellőztető egység üzemmódot vált és a távirányító
visszatér a kezdőképernyőre.
13.6.2 Szellőztetés sebessége
A szellőztetés sebessége a ventilátor sebességét jelzi szellőztetési üzemmódban.
A szellőztetés sebességének beállítása
1 Navigáljon a szellőztetés sebessége menübe.
13 | Üzemeltetés
2 A és a gombokkal módosíthatja a szellőztetés sebességét.
3 Nyomja meg a gombot a megerősítéshez.
Eredmény: A hővisszanyerős szellőztető egység módosítja a szellőztetés
sebességét és a távirányító visszatér a kezdőképernyőre.
13.7 Haladó felhasználási módok
A távirányítóval csak az alapműveleteket végezheti el. Az összetett működtetéshez
használja a Madoka Assistant alkalmazást.
INFORMÁCIÓ
Ahhoz, hogy a távirányítót az alkalmazással használni tudja, csatlakoztatni kell a
távirányítót ahhoz a mobileszközhöz, amelyre az alkalmazást telepítette. Az
útmutatásokért lásd: "15.2Párosítás"[494].
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
67
Page 68
14 | Konfiguráció
14 Konfiguráció
Ebben a fejezetben
14.1 Telepítő menü
14.1.1 A telepítő menüről
14.1 Telepítő menü......................................................................................................................................................................... 68
14.1.1 A telepítő menüről ................................................................................................................................................. 68
14.1.2 Képernyő beállítások .............................................................................................................................................. 69
14.1.3 Állapotjelző beállítások .......................................................................................................................................... 70
14.1.4 Helyszíni beállítások ............................................................................................................................................... 70
14.1.5 Egyéb beállítások .................................................................................................................................................... 77
14.2 Szoftverfrissítés....................................................................................................................................................................... 90
14.2.1 A szoftverfrissítés ismertetése ............................................................................................................................... 90
14.2.2 Szoftverfrissítés az alkalmazással........................................................................................................................... 91
14.2.3 Szoftverfrissítés a frissítési eszközzel ..................................................................................................................... 91
A telepítő menüben a következőket beállításokat végezheti el:
Kategória Ikon Beállítások
Képernyő beállítások Fényerő
Kontraszt
Állapotjelző beállítások Intenzitás
Helyszíni beállítások Beltéri egység helyszíni
beállítások
Távirányító helyszíni beállítások
Egyéb beállítások Csoportcím és AirNet cím
Külső bemenet zárolása
Referencia útmutató a beszereléshez és a használathoz
68
Ventilátor kényszerített BE
Hűtés/fűtés mestermód
Hűtőközeg-szivárgás riasztási
teszt
Adat
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 69
Belépés a telepítő menübe
Előfeltétel: A távirányító a kezdőképernyőt jeleníti meg.
1 Nyomja meg és tartsa lenyomva a gombot, amíg megjelenik a tájékoztató
képernyő:
2 A tájékoztató képernyőn nyomja le egyszerre a és a gombot, és tartsa
azokat lenyomva addig, amíg meg nem jelenik a telepítő menü:
14 | Konfiguráció
INFORMÁCIÓ
▪ A tájékoztató képernyőn megjelenő ikonokat a működési állapot határozza meg.
A távirányítón az itt bamutatottnál kevesebb vagy több ikon is megjelenhet.
▪ A tájékoztató képernyő mindig az aktuális szoftververziót mutatja, üzemállapottól
függetlenül.
Eredmény: Jelenleg a telepítő menüben tartózkodik.
14.1.2 Képernyő beállítások
A képernyő fényerejének beállítása
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
1 Navigáljon a képernyő fényerejének beállítási menüjébe.
2 A és a gombokkal módosíthatja a képernyő fényerejét.
3 Nyomja meg a gombot a megerősítéshez.
Eredmény: A képernyő beállítja a fényerejét, és a távirányító visszatér a telepítő
menübe.
A képernyő kontrasztjának beállítása
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
1 Navigáljon a képernyő kontrasztbeállítási menüjébe.
Referencia útmutató a beszereléshez és a használathoz
69
Page 70
14 | Konfiguráció
14.1.3 Állapotjelző beállítások
Az állapotjelző intenzitásának beállítása
2 A és a gombokkal módosíthatja a képernyő kontrasztját.
3 Nyomja meg a gombot a megerősítéshez.
Eredmény: A beltéri egység megváltoztatja a kontrasztot és a távirányító visszatér
a telepítő menübe.
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
1 Navigáljon az állapotjelző-intenzitás menübe.
2 A és a gombokkal módosíthatja az állapotjelző fényerősségét.
3 Nyomja meg a gombot a megerősítéshez.
Eredmény: Az állapotjelző megváltoztatja az intenzitását és a távirányító visszatér a
telepítő menübe.
14.1.4 Helyszíni beállítások
A helyszíni beállítások ismertetése
A távirányítón elvégezheti a beltéri egységgel, és magával a távirányítóval
kapcsolatos helyszíni beállításokat.
Képernyő Helyszíni beállítások
Beltéri egység
Referencia útmutató a beszereléshez és a használathoz
70
Távirányító
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 71
A beállítási eljárás mindkét esetben megegyezik. Az útmutatásokért lásd: "A
beállítás módja"[471].
A beállítás módja
A helyszíni beállítások a következő elemeket tartalmazzák:
1 Módok ("Mode"),
2 Egységek ("Unit"),
3 Beállítások ("SW") és
4 Az adott beállításokhoz tartozó értékek.
A helyszíni beállítások menünek két szintje van. Ön az első szinten megadja a
módokat és az egységeket, majd a második szinten megadja a beállításokat és az
értékeket.
Szint Leírás
Első szint Mód (Mode)
14 | Konfiguráció
A mód a beállítható paraméterek csoportját jelenti.
A helyszíni beállítások táblázatokban keresse meg a megfelelő
módszámokat a "Mode" oszlopban. Az egyes beltéri egységekre
érvényes módzámok zárójelben szerepelnek a "Mode" oszlopban.
Egység (Unit) (csak a beltéri egység helyszíni beállításai)
Az egység azt az egységet jelenti, amelyre a beállítás alkalmazható.
Ha helyszíni beállítást végez egy egyedi egységhez, ezen a helyen kell
megadnia az egység számát, amelyre a beállítás vonatkozik.
Ha csoportba rendezett egységekhez állít be címeket, akkor NEM kell
megadnia az egység számát. A beállítások ezt követően a csoportot
alkotó összes beltéri egységre érvényesek lesznek.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
71
Page 72
14 | Konfiguráció
SW 00
SW 00
Szint Leírás
Második szint Beállítás (SW)
Egy beállítás beállítható paramétert jelent. Ezeket a beállításokat
végezheti el.
A helyszíni beállítások táblázatokban keresse meg a használható
beállítási számokat az "SW" oszlopban.
Érték
Az érték a rögzített beállításkészletek egy értéke, melyet beállításnak
választhat.
Ha az értékmezőben "-" látható, akkor a kiválasztott beállításhoz
nincsenek értékek:
Ha csoportos beállítást végez, CSAK olyan értéket választhat egy
beállításnak, amelyhez az értékmező beállítása "*" jelzést tartalmaz
(ha az értékmező NEM tartalmaz "*" jelzést, akkor ez nem
alkalmazható a kiválasztott csoportra):
A helyszíni beállítások táblázatokban keresse meg a használható
értékeket az egyes beállításokhoz az "Érték" oszlopban.
Navigáció
A helyszíni beállítás menük között a , és gombokkal navigálhat.
1 A és a gombokkal mozgathatja a kijelölést.
Referencia útmutató a beszereléshez és a használathoz
72
2 A gomb megnyomásával választhatja ki a helyszíni beállítás komponensét.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 73
14 | Konfiguráció
SW 00
3 A és a gombokkal módosítsa az adott helyszíni beállítás komponensének
értékét.
4 Nyomja meg a gombot az érték megerősítéséhez.
5 Ha az első szinten tartózkodik, nyomja meg a gombot a második szintre
lépéshez.
6 A második szinten ugyanúgy navigálhat, illetve választhat ki értékeket, mint az
első szinten.
7 A kiválasztásával erősítse meg és aktiválja a beállítást.
8 A kiválasztásával mindig egy szintet visszalép.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
73
Page 74
14 | Konfiguráció
Beltéri egység helyszíni beállítások
A beállítási eljárás eltérő lehet attól függően, hogy egyes beltéri egységhez vagy
beltéri egységek csoportjához kívánja elvégezni a beállításokat.
Egyes beltéri egységek
▪ Adja meg a beállítást egy Mode szám beállításával (a zárójelbe helyezett szám)
▪ Az Unit szám beállításával adja meg, hogy melyik egységre legyen érvényes a
beállítás
▪ Az SW szám beállításával adja meg a beállítást
▪ Adjon meg egy értéket az adott beállításhoz
Beltéri egységek csoportja
▪ Adja meg a beállítást egy Mode szám beállításával (a NEM zárójelbe helyezett
szám)
▪ NE állítson be a Unit számot (a beállítás a csoport összes egységére érvényes lesz)
▪ Az SW szám beállításával adja meg a beállítást
▪ Adjon meg egy értéket az adott beállításhoz
Mode SW Beállítás (SW) leírása —
01 02 03 04
10 (20) 00 Levegőszűrő-szennyeződés időzítője: állítsa az
11 (21) 00 Szimultán működés: állítsa be a beltéri egység szimultán működését (Sky Air) Pár Iker Hármas Dupla iker
12 (22) 01 Külső BE/KI bemenet: állítsa be a feszültségmentes érintkezők működését T1/
13 (23) 00 Nagy levegőkimeneti sebesség: magas mennyezetű kialakítások esetében
15 (25) 03 Páraelvezető szivattyú Nincs alkalmazva Fűtés üzemmód: folyamatos Fűtés üzemmód: 3 perc BE/5
1c 01 Termosztát szenzor: állítsa be, milyen termosztát szenzort kíván használni. Beltéri egység termisztor Távirányító termisztor — —
1c 12 Ablak érintkező B1 (külső bemenet) Ne használja Használatban
időzítőt a "Tisztítsa meg a szűrőt" képernyő
megjelenítéséhez.
01 Hosszú élettartamú szűrő: ha elérhető a beállítást, adja meg, hogy melyik
hosszú élettartamú szűrőt használja.
02 Távirányító-termosztát érzékelő: állítsa be, hogy miként szeretné használni a
távirányító-termosztát érzékelőjét.
03 Szűrőjel letiltása: állítsa be, hogy a szűrőjelet szeretné-e megjeleníteni. Kijelzés Nem jelenik meg — —
T2 (beltéri egység érintkezői)
02 Termosztát váltási különbség: ha a rendszer távérzékelőt tartalmaz, állítsa be
a növelés/csökkentés lépéseit.
beállítva.
01 Levegőfúvás iránya: abban az esetben állítsa be, ha a beltéri egység olyan
választható tartozékkal van felszerelve, amely blokkolja a levegőfúvást.
03 Levegőfúvás funkció: állítsa be, hogy a beltéri egység levegőkimenetére
felszereltek-e díszítőpanelt.
04 A levegőfúvás iránytartománya Felső Normál Alsó —
06 Külső statikus nyomás: állítsa be a külső statikus nyomást (a csatlakoztatott
csővezeték ellenállásának megfelelően).
FHYK: kövesse a nagy belmagasságú beállítást. Normál Nagy belmag. — —
Ultrahosszú élettartamú
szűrő
Hosszú élettartamú
szűrő
Normál szűrő ±200 óra ±100 óra
Enyhe ±10000 óra. Komol
±2500 óra ±1250 óra
Hosszú élettartamú szűrő Ultrahosszú élettartamú szűrő — —
A beltéri egység termisztorával együtt
használva
Kényszerített KI BE/KI üzemeltetés Vészhelyzet Kényszerített
1°C 0,5°C — —
h≤2,7m 2,7m<h≤3m 3m<h≤3,5m
4-irányú áramlás 3-irányú áramlás 2-irányú
Alkalmazva Nincs alkalmazva
Normál Magas statikus nyomás Alacsony
y
±5000 óra — —
Nem használt Kizárólagos
használat
áramlás
statikus
nyomás
(többfelhaszná
(a)
perc KI
—
KI
lós)
—
—
1c 13 Kulcskártya érintkező B2 (külső bemenet) Ne használja Használatban
1e 02 Hőntartás funkció: állítsa be a hőntartás műveletet. Nincs hőntartás Csak fűtés Csak hűtés Fűtés és hűtés
1e 07 Váltás átfedési ideje. Állítsa be a váltás átfedési idejét. 30 perc 15 perc 10 perc 5 perc
1B 08 Nyári időszámítás. Állítsa be, hogy a rendszer miként kezelje a nyári
(a)
Ez csak 02-06 kódokra vonatkozik. 05 és 06 kódok nem szerepelnek a táblázatban. A részletes tájékoztatást lásd a szerelési
időszámítást.
Letiltás Automatikus váltás Manuális
váltás
kézikönyvben.
Referencia útmutató a beszereléshez és a használathoz
74
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Központi
vezérlés
Page 75
14 | Konfiguráció
INFORMÁCIÓ
▪ A beltéri egységhez csatlakoztatott választható tartozékok módosíthatnak egyes
helyszíni beállításokat. A további információkat lásd az opcionális tartozék
szerelési kézikönyvében.
▪ Az egyes típusú beltéri egységek adott helyszíni beállításait lásd a beltéri egységek
szerelési kézikönyvében.
▪ A csatlakoztatott beltéri egységhez nem használható helyszíni beállítások nem
jelennek meg.
▪ Az alapértelmezett helyszíni beállítások értékei a beltéri egység modelljétől
függően eltérőek lehetnek. A további információkat lásd a beltéri egységek
szervizelési kézikönyvében.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
75
Page 76
14 | Konfiguráció
Távirányító helyszíni beállítások
Mode SW SW leírás Érték Alapértelmezett
érték
R1 3 Távirányító termisztor
beállítása (hűtés)
4 Távirányító termisztor
beállítása (fűtés)
5 Távirányító termisztor
beállítása (automatikus)
0: –3,0°C, 1: –2,5°C,
2: –2,0°C, 3: –1,5°C,
4: –1,0°C, 5: –0,5°C,
6: ±0°C, 7: +0,5°C,
8: +1,0°C, 9: +1,5°C,
10: +2,0°C, 11: +2,5°C,
12: +3,0°C
0: –3,0°C, 1: –2,5°C,
2: –2,0°C, 3: –1,5°C,
4: –1,0°C, 5: –0,5°C,
6: ±0°C, 7: +0,5°C,
8: +1,0°C, 9: +1,5°C,
10: +2,0°C, 11: +2,5°C,
12: +3,0°C
0: –3,0°C, 1: –2,5°C,
2: –2,0°C, 3: –1,5°C,
4: –1,0°C, 5: –0,5°C,
6: ±0°C, 7: +0,5°C,
8: +1,0°C, 9: +1,5°C,
10: +2,0°C, 11: +2,5°C,
12: +3,0°C
6
6
6
6 Távirányító termisztor
beállítása (csak ventilátor)
0: –3,0°C, 1: –2,5°C,
2: –2,0°C, 3: –1,5°C,
4: –1,0°C, 5: –0,5°C,
6: ±0°C, 7: +0,5°C,
8: +1,0°C, 9: +1,5°C,
10: +2,0°C, 11: +2,5°C,
12: +3,0°C
7 Kezdőképernyő 0: Részletes
1: Normál
8 Háttérvilágítás üzemszünetnél 0: 5 másodperc
1: 10 másodperc
2: 20 másodperc
9 Halvány állapotjelző 0: 0% (KI), 1: 1%,
2: 2%, 3: 3%,
4: 5%, 5: 7%,
6: 9%, 7: 11%,
8: 13%, 9: 15%,
10: 17%, 11: 20%
10 Háttérvilágítás csökkentése 0: 0% (KI), 1: 1%,
2: 2%, 3: 3%,
4: 4%, 5: 5%,
6
1
0
9
5
11 Állapotjelző mód 0: Normál
13 Bluetooth Alacsony energiájú
sugárzás
Referencia útmutató a beszereléshez és a használathoz
76
1: Hotel beállítás 1
2: Hotel beállítás 2
0: Mindig sugároz
1: Manuális engedélyezés
2
0
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 77
14 | Konfiguráció
Mode SW SW leírás Érték Alapértelmezett
érték
R2 1 Érintőgomb kijelző
(képernyőn)
5 Távirányító üzemmód 0: Normál
1E 8 Kezdőképernyő
célhőmérséklet
INFORMÁCIÓ
A távirányító R1-11 helyszíni beállítása lehetővé teszi az állapotjelző működésének
módosítását, a hotelben való használatra megfelelő módra.
14.1.5 Egyéb beállítások
Csoportcím
A csoportcímekről
Ahhoz, hogy a rendszert központi távirányítóval vezérelje, hozzá kell rendelni a
beltéri egységeket a szükséges címekkel. Hozzárendelhet címet a beltéri egységek
csoportjához vagy az egyes beltéri egységekhez.
0: Nincs
1: Kicsi
2: Közepes
3: Nagy
1: Csak riasztó
2: Felügyelet
1: Számérték
2: Szimbólum
1
0
1
Beltéri egységek csoportja
Egyes beltéri egységek
Cím hozzárendelése beltéri egységek csoportjához
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
1 Navigáljon a címbeállítások menüjébe.
2 Válassza ki a "Group" lehetőséget
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
3 Erősítse meg a kijelölést.
Referencia útmutató a beszereléshez és a használathoz
77
Page 78
14 | Konfiguráció
4 Adja meg a címet.
5 A cím megerősítése előtt ügyeljen rá, hogy a legyen kiválasztva.
6 Erősítse meg a címet.
Eredmény: Címet rendelt hozzá a beltéri egységek csoportjához.
Cím hozzárendeléseegyes beltéri egységhez
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
1 Navigáljon a címbeállítások menüjébe.
2 Válassza ki a "Group(Unit)" lehetőséget
3 Válassza ki a beltéri egységet, amelyhez szeretne címet hozzárendelni.
4 Erősítse meg a kijelölést.
5 Adja meg a címet.
Referencia útmutató a beszereléshez és a használathoz
78
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 79
Cím törlése
14 | Konfiguráció
6 A cím megerősítése előtt ügyeljen rá, hogy a legyen kiválasztva.
7 Erősítse meg a címet.
Eredmény: Címet rendelt hozzá egy beltéri egységhez.
1 Navigáljon a törölni kívánt címre.
AirNet cím
Az Airnet címről
2 A lehetőséget módosítsa beállításra.
3 Erősítse meg a kijelölést.
Eredmény: A cím eltávolítása megtörténik.
Ahhoz, hogy a rendszert csatlakoztassa az AirNet felügyeleti és diagnosztikai
rendszerhez, a beltéri és a kültéri egységekhez hozzá kell rendelni a szükséges
címeket.
Beltéri egységek
AirNet cím hozzárendelése egy beltéri egységhez
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Kültéri egységek
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
1 Navigáljon a címbeállítások menüjébe.
Referencia útmutató a beszereléshez és a használathoz
79
Page 80
14 | Konfiguráció
2 Válassza ki a "I/U" lehetőséget
3 Válassza ki a beltéri egységet, amelyhez szeretne címet hozzárendelni.
4 Erősítse meg a kijelölést.
5 Adja meg a címet.
6 A cím megerősítése előtt ügyeljen rá, hogy a legyen kiválasztva.
7 Erősítse meg a címet.
Eredmény: AirNet címet rendelt hozzá egy beltéri egységhez.
AirNet cím hozzárendelése egy kültéri egységhez
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
1 Navigáljon a címbeállítások menüjébe.
2 Válassza ki a "O/U" lehetőséget
Referencia útmutató a beszereléshez és a használathoz
80
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 81
14 | Konfiguráció
3 Válassza ki a kültéri egységet, amelyhez szeretne címet hozzárendelni.
4 Erősítse meg a kijelölést.
5 Adja meg a címet.
Cím törlése
6 A cím megerősítése előtt ügyeljen rá, hogy a legyen kiválasztva.
7 Erősítse meg a címet.
Eredmény: AirNet címet rendelt hozzá egy kültéri egységhez.
1 Navigáljon a törölni kívánt címre.
2 A lehetőséget módosítsa beállításra.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
3 Erősítse meg a kijelölést.
Eredmény: A cím eltávolítása megtörténik.
Referencia útmutató a beszereléshez és a használathoz
81
Page 82
14 | Konfiguráció
Külső bemenet zárolása
A külső bemenet zárolásának ismertetése
A külső bemenet reteszelése lehetővé teszi külső érintkezők beépítését a rendszer
vezérlési logikájába. Ha kulcskártyát és/vagy ablakérintkezőt rendlenek hozzá a
vezérléshez, akkor a rendszer képes lesz reagálni a kulcskártya behelyezésére/
eltávolítására és/vagy az ablakok nyitására/zárására.
INFORMÁCIÓ
A funkció használatához digitális bemenet adaptert BRP7A5* is be kell építeni a
rendszerbe.
▪ Ügyeljen rá, hogy a digitális bemenet adapter és annak választható érintkezői
(ablak érintkező B1 és kulcskártya érintkező B2) megfelelően legyenek beszerelve.
Győződjön meg róla, hogy a digitális bemenet adapter feszültségmentes
kontaktusa a megfelelő állásban van. A digitális bemenet adapter beszerelésével
kapcsolatban lásd a digitális bemenet adapter szerelési kézikönyvét.
▪ Ha a digitális bemenet adapter nem működik megfelelően, a külső bemenet
reteszelés nem jelenik meg a menüben.
▪ Amennyiben a digitális bemenet adapter a rendszer része, a rendszer nem
engedélyezi segéd távirányító csatlakoztatását.
▪ Amennyiben a digitális bemenet adapter a rendszer része, nem lehetséges az
időzítő funkció használata.
▪ Amennyiben a digitális bemenet adapter és a központi vezérlő a rendszer része, a
külső bemenet reteszelés funkciót a központi vezérlő, nem pedig az adapter
vezérli.
A külső bemenet zárolásának beállítása
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
1 Navigáljon a külső bemenet zárolása menübe.
2 A és gombbal navigálhat a menüben.
3 A gomb megnyomásával válasszon ki egy paramétert.
4 Amint kiválasztotta a paramétert, a és a gombokkal módosíthatja a
paraméter értékét.
5 A paraméter kiválasztása után nyomja meg a gombot a paraméterhez
tartozó érték megerősítéséhez.
6 Amint az összes beállítást elvégezte, hagyja jóvá az összes beállítást, ehhez
válassza ki a lehetőséget és nyomja meg a gombot.
Eredmény: A rendszer újraindul és az összes módosítás életbe lép.
INFORMÁCIÓ
A beállítható paraméterek és azok jelentésének ismertetését lásd: "Külső bemenet
zárolása beállítások áttekintése"[483].
Referencia útmutató a beszereléshez és a használathoz
82
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 83
14 | Konfiguráció
Külső bemenet zárolása beállítások áttekintése
Paraméter Leírás Lehetséges értékek Alapértelmezett érték
B2 késleltetési időzítő Az időzítő a kulcskártya
eltávolítását követően
azonnal elindul. Az egység
folytatja a normál
üzemmódot, amíg az
időzítő le nem jár.
B2 visszaállítási időzítő Az időzítő a késleltetési
időzítő lejártát követően
azonnal elindul. Ha ez az
időzítő lejárt, az előző
állapot (vagyis a szokásos
célhőmérséklet)
az"Alapértelmezett
visszaállítási beállítás"
értékre változik.
Visszaállítás BE/KI "Alapértelmezett
visszaállítási beállítás" be/
ki állapot
Visszaállítás mód "Alapértelmezett
visszaállítási beállítás"
üzemmód
0-10 perc "1 perc"
0-20 óra "20 óra"
"BE", "KI", "--" "KI"
Automatikus, hűtés, fűtés,
csak ventilátor, --
"--"
Hűtés célhőm.
visszaállítása
Fűtés célhőm.
visszaállítása
"Alapértelmezett
visszaállítási beállítás"
hűtési célhőmérséklet
"Alapértelmezett
visszaállítási beállítás"
fűtési célhőmérséklet
INFORMÁCIÓ
Ha a paraméter értéke "- -", ez azt jelenti, hogy ha az időzítő lejár, semmi sem
változik az adott paraméternél, és az aktuális érték lesz megőrizve.
Lásd a beltéri egység
célhőmérséklet
tartományát és a
hőmérsékleti tartomány
korlátozását, "--"
Lásd a beltéri egység
célhőmérséklet
tartományát és a
hőmérsékleti tartomány
korlátozását, "--"
"22°C"
"22°C"
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
83
Page 84
14 | Konfiguráció
Ablak érintkező logikája
Ablak érintkező B1 Kulcskártya érintkező B2 Idő Teendő
Érintkező zárva (ablak
zárva)
Érintkező zárva
(kulcskártya BENT)
— ▪ Beltéri egység normál
működése.
▪ Az egység visszatér az
érintkező nyitását
megelőző állapotba.
Érintkező nyitva (ablak
nyitva)
Érintkező zárva
(kulcskártya BENT)
— Egység
kényszerkikapcsolása:
▪ A késleltetési és
visszaállítási időzítő nem
működik.
▪ Nincs hőntartás.
▪ Az egység nem
kapcsolható be/ki a
távirányító BE/KI
gombjával.
Kulcskártya érintkező logikája
Ablak érintkező B1 Kulcskártya érintkező B2 Idő Teendő
Érintkező zárva (ablak
zárva)
Érintkező zárva
(kulcskártya BENT)
▪ —
▪ Késleltetési
időzítő<Idő<Visszaállítási
időzítő
▪ Idő>Visszaállítási időzítő
▪ Az egység normál módon
üzemel.
▪ Ha a visszaállítási időzítő
nem járt le, az egység
visszatér az érintkező
nyitását megelőző
állapotba.
Érintkező zárva (ablak
zárva)
Érintkező nyitva
(kulcskártya KINT)
▪ Ha a visszaállítási időzítő
lejárt, az egység az
"Alapértelmezett
visszaállítási beállítás"
értékre tér vissza (lásd:
"Külső bemenet zárolása
beállítások
áttekintése"[483]).
Idő<Késleltetési időzítő Beltéri egység normál
működése.
Referencia útmutató a beszereléshez és a használathoz
84
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 85
14 | Konfiguráció
Ablak érintkező B1 Kulcskártya érintkező B2 Idő Teendő
Érintkező zárva (ablak
zárva)
Érintkező nyitva
(kulcskártya KINT)
INFORMÁCIÓ
▪ Az "előző állapot" lehet be/kikapcsolt állapot, üzemmód, hűtési célérték és fűtési
▪ Ha érintkezőket használ, a ventilátor sebessége, valamint a hőntartás hűtési és
▪ A ventilátor sebessége függetlenül van tárolva a két fő (fűtés és hűtés)
▪ Az érintkező zárásakor azok a módosítások, amelyeket a kulcskártya
Idő>Késleltetési időzítő Egység
kényszerkikapcsolása:
▪ A hőntartás annak
függvényében működik,
hogy a hőntartás funkciót
engedélyezte-e.
▪ Az egység nem
kapcsolható be/ki a
távirányító BE/KI
gombjával.
▪ Miután a késleltetési
időzítő lejárt, a
visszaállítási időzítő kezdi
meg a számolást.
célérték.
fűtési célhőmérséklete bármikor megváltozhat, a módosítások elvesztése nélkül.
üzemmódhoz. Különálló ventilátor-sebességbeállítások vannak elmentve fűtés
üzemmódhoz, illetve hűtés, szárítás és csak ventilátor üzemmódhoz.
érintkezőjének nyitott állásában, valamint a késleltetési időzítő működése közben
(normál üzemmódban) végzett el, NEM lesznek elmentve.
Ablak érintkező és kulcskártya érintkező logikájának kombinációja
▪ Az ablak érintkező elsőbbséget élvez a késleltetési időzítő és a kulcskártya
érintkező hőntartási funkciója előtt:
Ha az ablak érintkező nyitva van, miközben a kulcskártya érintkező nyitva van, a
késleltetési időzítő azonnal lejár, ha még mindig tartott a visszaszámlálás, és a
hőntartás funkció nem működik tovább. A visszaállítási időzítő azonnal elkezdi a
számolást, vagy nem nullázódik, ha már visszaszámolt.
▪ A kulcskártya érintkező visszaállítási időzítője elsőbbséget élvez az ablak
érintkező előtt, amikor a rendszer visszatér az előző állapotba:
Ha a kulcskártya érintkező nyitva van, miközben az ablak érintkező nyitva van, a
késleltetési időzítő elindul. Amint a késleltetési időzítő lejárt, a visszaállítási
időzítő kezdi meg a működést. Ha a visszaállítási időzítő lejárt, az egység az
"Alapértelmezett visszaállítási beállítás" értékre tér vissza.
1. példa 1 Kiveszi a kulcskártyát.
Eredmény: A beltéri egység folytatja a normál üzemmódot, amíg a késleltetési
időzítő le nem jár.
2 Kinyitja az ablakot, mielőtt a késleltetési időzítő lejárna.
Eredmény: A beltéri egység azonnal leáll. Ha az egységet nem lehet be- vagy
kikapcsolni, akkor a hőntartás funkció nem működik, a késleltetési időzítő
befejezi a számolást és a visszaállítási időzítő elindul.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
85
Page 86
14 | Konfiguráció
2. példa
3 Ön visszahelyezi a kulcskártyát.
Eredmény: Az előző állapot frissül. Az egység kényszerkikapcsolása után a
hőntartás funkció továbbra is le van tiltva (lásd: "Ablak érintkező
logikája"[484]).
Ha a visszaállítási időzítő NEM járt le a kulcskártya behelyezése előtt, az
előző állapot megegyezik az eredeti állapottal, mivel csak az eredeti
állapot módosult.
Ha a visszaállítási időzítő LEJÁRT a kulcskártya behelyezése előtt, az
előző állapot az "Alapértelmezett visszaállítási beállítás".
4 Bezárja az ablakot.
Eredmény: Az egység visszavált az előző állapotra. Az előző állapotot a
visszaállítási időzítő lejárata határozza meg.
1 Kinyitja az ablakot.
Eredmény: Az egység azonnal leáll. Ha az egységet nem lehet be- vagy
kikapcsolni a BE/KI gombbal, akkor a hőntartás funkció nem működik és a
késleltetési időzítő nem kezdi meg a számolást.
2 Kiveszi a kulcskártyát.
Eredmény: A késleltetési időzítő elkezdi a számolást.
3 Ön újra bezárja az ablakot.
Eredmény: Az állapot nem változik. Ez olyan, mintha nem is nyitotta volna ki
az ablakot (a hőntartás funkció működni fog, ha engedélyezte).
Ha a késleltetési időzítő LEJÁRT az ablak bezárása előtt, a visszaállítási
időzítő el fogja kezdeni a számolást. Az ablak bezárása nincs hatással a
visszaállítási időzítőre.
Ha a késleltetési időzítő NEM járt le az ablak bezárása előtt, az időzítő
azonnal lejár és a visszaállítási időzítő el fogja kezdeni a számolást. Ha a
visszaállítási időzítő lejárt, az egység az "Alapértelmezett visszaállítási
beállítás" értékre tér vissza.
4 Ön visszahelyezi a kulcskártyát.
Eredmény:
Ha a visszaállítási időzítő NEM járt le a kulcskártya behelyezése előtt, az
egység visszatér az ablak nyitása előtti előző állapotra (utolsó
"bekapcsolt" állapot);
Ha a visszaállítási időzítő LEJÁRT a kulcskártya behelyezése előtt, az
egység az "Alapértelmezett visszaállítási beállítás" állapotra tér vissza.
Ventilátor kényszerített BE
A ventilátor kényszerített BEKAPCSOLÁSÁNAK ismertetése
A kényszerített BE funkció lehetővé teszi a ventilátor kényszerindítását az egyes
beltéri egységeken. Ezzel a módszerrel ellenőrizheti, melyik beltéri egységszám
melyik beltéri egységhez van hozzárendelve.
A ventilátor kényszerindítása
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
1 Navigáljon a Ventilátor kényszerített BE menübe.
Referencia útmutató a beszereléshez és a használathoz
86
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 87
14 | Konfiguráció
A
a
b
c c c c
b b b
B
a
b
c c c c
b
d
b b
2 Válasszon ki egy beltéri egységszámot.
3 Válassza a lehetőséget és nyomja meg a gombot a ventilátor
kényszerindításához.
Eredmény: A kiválasztott beltéri egységszámhoz tartozó beltéri egység ventilátora
üzembe lép.
Hűtés/fűtés mestermód
Hűtés/fűtés mestermód
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
A Hőszivattyús rendszer
B Hővisszanyerő rendszer
a Kültéri egység
b Beltéri egység
c Távirányító
d BS egység
Referencia útmutató a beszereléshez és a használathoz
87
Page 88
14 | Konfiguráció
Ha több beltéri egység csatlakozik egy kültéri egységhez, ezen egységek egyikét
(vagy a beltéri egységek csoportját, csoportos vezérlés esetében) a hűtés/fűtés
mester (fő) egységének kell beállítani. A többi egység/csoport ezt követően a
hűtés/fűtés segéd egysége lesz, és működtetésüket a mester egység vezérli (pl.egy
kültéri egység nem engedélyezi egy beltéri egységnek a hűtés üzemmód
elvégzését, miközben egy másik egység fűtést végez).
Ha a beltéri egység vagy egységcsoport hűtés/fűtés mester egységként van
beállítva, akkor a többi beltéri egység automatikusan a mester egység segédje lesz.
Az útmutatásokért lásd: "A hűtés/fűtés mestermód beállítása"[488].
Állapotikon
A hűtés/fűtés mestermód az alábbi állapotikonoknak felel meg:
Az állapotjelző ikon az alábbi táblázat szerint működik:
Ha a távirányítón a kijelzés … Akkor …
… NINCS állapotikon … Az ehhez a vezérlőhöz csatlakozó
beltéri egység lesz a hűtés/fűtés fő
egység.
… FOLYAMATOS állapotikon … Az ehhez a vezérlőhöz csatlakozó
beltéri egység lesz a hűtés/fűtés fő
egység segédegysége.
… VILLOGÓ állapotikon … Még NINCS beltéri egység kijelölve
hűtés/fűtés fő egységnek.
Üzemmód
A beltéri egységek üzemmódja az alábbi táblázat szerint működik:
Ha a fő egység … Akkor a segéd egységek …
… beállítása "Fűtés", "Szárítás" vagy
"Automatikus" üzemmód
… ugyanolyan üzemmódot indít el, mint
a fő egység. Más üzemmód nem érhető
el ezekhez.
… beállítása "Hűtés" üzemmód … akkor a segéd egységek nem
működhetnek "Fűtés" módban, de
üzemelhetnek "Hűtés", "Csak ventilátor"
és "Szárítás" üzemmódban.
… beállítása "Csak ventilátor" üzemmód … KIZÁRÓLAG "Csak ventilátor"
üzemmódban működhez.
Ha egy beltéri egység fő egységnek van beállítva, akkor kivonható a mestermódból.
Az útmutatásokért lásd: "A hűtés/fűtés mestermód feloldása"[489]. Amennyiben
egy segéd egységet/csoportot szeretne mester egységnek beállítani, akkor a
jelenleg aktív fő egységet ki kell vonni a mestermódból.
INFORMÁCIÓ
A Szellőztetés üzemmód a hűtés/fűtés mestermódtól függetlenül módosítható.
A hűtés/fűtés mestermód beállítása
Előfeltétel: Még nincs beállítva beltéri egység hűtés/fűtés fő egységnek ("váltás
központi vezérlés alatt" ikon villog az összes vezérlőn).
Előfeltétel: Annak a beltéri egységnek a távirányítóját működteti, amelyik hűtés/
fűtés fő egységnek van beállítva.
Referencia útmutató a beszereléshez és a használathoz
88
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 89
1 Navigáljon az üzemmód menüjébe.
2 Válassza ki a hűtés vagy fűtés üzemmódot.
Eredmény: A beltéri egység most a hűtés/fűtés fő egysége ("váltás központi
vezérlés alatt" ikon villog az összes vezérlőn).
Eredmény: Az összes segéd távirányító a "váltás központi vezérlés alatt" ikont
jeleníti meg.
A hűtés/fűtés mestermód feloldása
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
Előfeltétel: Annak a beltéri egységnek a távirányítóját működteti, amelyiket
szeretne kivonni mestermódból.
1 Navigáljon a hűtés/fűtés mestermód menübe.
14 | Konfiguráció
2 A megnyomásával vonja ki a beltéri egységet a mestermódból.
Eredmény: A beltéri egységet kivonta a mestermódból.
Eredmény: Az összes beltéri egység távirányítóján a "váltás központi vezérlés alatt"
ikon villog.
Hűtőközeg-szivárgás riasztási teszt
A hűtőközeg-szivárgás riasztási tesztről
A hűtőközeg-szivárgási riasztást tesztelheti.
A hűtőközeg-szivárgási riasztás tesztelése
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
1 Navigáljon a hűtőközeg-szivárgás riasztási teszt menüjébe.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
2 Nyomja meg a gombot a menübe lépéshez és a riasztás aktiválásához.
Eredmény: A vezérlő hangjezést ad és az állapotjelző villogni kezd.
Eredmény: A távirányító az alábbi képernyőt jeleníti meg:
Referencia útmutató a beszereléshez és a használathoz
89
Page 90
14 | Konfiguráció
Adat
A tájékoztató menü ismertetése
Az adatok megtekintése
3 A riasztás leállításához nyomja meg újra a gombot.
Eredmény: A riasztás leáll és a távirányító visszatér a telepítő menübe.
INFORMÁCIÓ
A hűtőközeg-szivárgás a Madoka Assistant alkalmazás használatával is tesztelhető.
További információkat lásd: "Hűtőközeg-szivárgás riasztási teszt"[4125].
A tájékoztató menüben a következő adatokat találja:
Előfeltétel: Jelenleg a telepítő menüben tartózkodik.
1 Navigáljon a tájékoztató menübe.
2 Olvassa le az információkat.
3 Nyomja meg a gombot a második oldalra ugráshoz.
14.2 Szoftverfrissítés
14.2.1 A szoftverfrissítés ismertetése
Erősen ajánlott, hogy a távirányítón a legújabb szofververziót futtassa. A
szoftverfrissítés két módon hajtható végre.
Szoftverfrissítés Útmutató
Referencia útmutató a beszereléshez és a használathoz
90
Madoka Assistant alkalmazás "Szoftverfrissítés az
alkalmazással"[491]
Frissítési eszköz "Szoftverfrissítés a frissítési
eszközzel"[491]
INFORMÁCIÓ
▪ Ha a vezérlőszoftver elavult, a Madoka Assistant alkalmazás szoftverfrissítést
javasol, amint megpróbálja csatlakoztatni (a vezérlőt) az alkalmazáshoz.
▪ A vezrérlő aktuális szoftververziója a tájékoztató képernyőn (lásd: "Tájékoztató
képernyő" [4 52]) és/vagy az a tájékoztató menüben ("A tájékoztató menü
ismertetése"[490]) ellenőrizhető.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 91
14.2.2 Szoftverfrissítés az alkalmazással
A szoftver frissítése az alkalmazással:
1 Ellenőrizze, hogy a Bluetooth funkciót aktiválta a távirányítón ( jelenik meg a
kezdőképernyőn). Ha nem tette meg, aktiválja a Bluetooth funkciót a
"Bluetooth kapcsolat létrehozása"[495] részben ismertetett módon.
2 Az alkalmazás kezdőképernyőjén koppintson annak a távirányítónak a
csempéjére, amelyhez frissíteni szeretné a szoftvert, és kövesse a megjelenő
utasításokat.
INFORMÁCIÓ
A Madoka Assistant alkalmazást a Google Play és a App Store online áruházakból
töltheti le.
INFORMÁCIÓ
Ha első alkalommal csatlakoztatja a távirányítót az eszközéhez, az alkalmazás és a
kezelőfelület elindítja a numerikus összehasonlítási eljárást. A távirányító és az
alkalmazás összekapcsolásához végezze el az alábbi eljárást.
Miután a vezérlő sikeresen csatlakozott egy mobileszközhöz, automatikusan zárolni
fogja a mobileszköz adatait, hogy megkönnyítse az újracsatlakozást a jövőben. Ezt az
információt nevezzük "összeköttetési adatnak".
Ha nincs összeköttetési adat (pl. első kapcsolódásnál, vagy ha az adatokat manuálisan
törölték), akkor el kell végezni a numerikus összehasonlítás eljárást.
Ha az összeköttetési adatokat tárolta, a vezérlő és a mobileszköz
összekapcsolódásához elegendő, ha a vezérlő Bluetooth jelet küld, és a felhasználó
rákoppint a vezérlő csempéjére az alkalmazáson. A vezérlő ezt követően
automatikusan csatlakozik a mobileszközhöz.
Az összeköttetési adatok tárolása automatikusan történik, az adatok manuálisan
távolíthatók el. Törölje az összeköttetési adatokat a vzérlőről, ha másik
mobileszközről szeretné frissíteni a szoftvert, nem pedig arról a mobileszközről,
amelynek adatait a vezérlőn tárolja.
14 | Konfiguráció
INFORMÁCIÓ
Ha a távirányító Bluetooth kapcsolaton keresztül kívánja csatlakoztatni a
mobileszközhöz, illetve így szeretné elvégezni a szoftverfrissítést, akkor a távirányító
közelében kell maradnia (vagyis a Bluetooth hatókörében).
14.2.3 Szoftverfrissítés a frissítési eszközzel
Szoftverfrissítés az Updater segítségével
Előfeltétel: PC és Updater (a megfelelő szoftververzió beszerzéséért forduljon a
helyi forgalmazóhoz)
Előfeltétel: PC USB-kábel EKPCCAB4 vagy újabb (USB-kábelt és további
csatlakozókábeleket tartalmaz)
1 Ellenőrizze, hogy a beltéri egység KI van-e kapcsolva.
2 Csatlakoztassa a távirányítót a számítógépre.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
91
Page 92
14 | Konfiguráció
a
b
c
d
X2A
X2A
a PC és Updater
b USB-kábel
c Távirányító PCB-panel
d A beltéri egységhez
3 Kapcsolja BE a beltéri egységet.
4 Nyissa meg az Updater alkalmazást.
5 Az Updater alkalmazásban lépjen a "Frissítési eljárás" pontra.
6 Írja be a távirányító típusnevét.
7 Válassza ki a kívánt frissítési eljárást.
8 Kövesse a képernyőn megjelenő utasításokat.
Referencia útmutató a beszereléshez és a használathoz
92
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 93
15 Az alkalmazás ismertetése
A Madoka Assistant alkalmazást a BRC1H távirányítóhoz adjuk. Amíg a
távirányítóval az alapvető műveleteket és konfigurációkat, addig az alkalmazással
az összetett működtetést és a konfigurációs beállításokat tudja elvégezni.
Ebben a fejezetben
15.1 Üzemeltetés és konfiguráció áttekintése............................................................................................................................... 94
15.2 Párosítás.................................................................................................................................................................................. 94
15.2.1 A párosítás ismertetése.......................................................................................................................................... 94
15.2.2 Párosítsa az alkalmazást egy távirányítóval ........................................................................................................... 94
15.2.3 Bluetooth kapcsolat létrehozása ........................................................................................................................... 95
15.2.4 Bluetooth kapcsolat megszakítása ......................................................................................................................... 97
15.2.5 Az összeköttetési adatok törlése ........................................................................................................................... 98
15.3 Felhasználó hozzáférési szintek.............................................................................................................................................. 100
15.3.1 A felhasználó hozzáférési szintekről ...................................................................................................................... 100
15.3.2 Alap üzemmód ....................................................................................................................................................... 100
15.3.3 Haladó mód ............................................................................................................................................................ 100
15.3.4 Telepítő üzemmód ................................................................................................................................................. 101
15.4 Bemutató üzemmód............................................................................................................................................................... 102
15.4.1 A bemutató üzemmód ismertetése ....................................................................................................................... 102
15.4.2 A bemutató üzemmód indítása ............................................................................................................................. 102
15.4.3 Kilépés a bemutató üzemmódból .......................................................................................................................... 102
15.5 Funkciók .................................................................................................................................................................................. 103
15.5.1 Áttekintés: Funkciók ............................................................................................................................................... 103
15.5.2 Távirányító belső vezérlőprogram frissítése .......................................................................................................... 106
15.5.3 Értesítések .............................................................................................................................................................. 106
15.5.4 Fő/segéd státusz .................................................................................................................................................... 106
15.5.5 Képernyő ................................................................................................................................................................ 106
15.5.6 Állapotjelző ............................................................................................................................................................. 107
15.5.7 Dátum és idő .......................................................................................................................................................... 107
15.5.8 Névjegy ................................................................................................................................................................... 108
15.5.9 Összeköttetési adatok törlése................................................................................................................................ 108
15.5.10 Jelenlét-észlelés...................................................................................................................................................... 108
15.5.11 KIKAPCSOLÁS-időzítő.............................................................................................................................................. 109
15.5.12 Teljesítményfelvétel ............................................................................................................................................... 109
15.5.13 Teljesítményfelvétel korlátozása ........................................................................................................................... 109
15.5.14 Hőm. auto visszaáll. ................................................................................................................................................ 109
15.5.15 Program .................................................................................................................................................................. 110
15.5.16 Szünnap .................................................................................................................................................................. 110
15.5.17 Célhőmérséklet logika ............................................................................................................................................ 111
15.5.18 Hőntartás ................................................................................................................................................................ 112
15.5.19 Egyéni levegőáramlás iránya .................................................................................................................................. 113
15.5.20 Aktív levegőfúvás-keringetés ................................................................................................................................. 114
15.5.21 Hőm. tart. ............................................................................................................................................................... 114
15.5.22 Hűtés/fűtés mestermód ......................................................................................................................................... 114
15.5.23 A levegőáramlás iránytartománya ......................................................................................................................... 114
15.5.24 Huzatmegelőzés ..................................................................................................................................................... 115
15.5.25 Gyorsindítás ............................................................................................................................................................ 115
15.5.26 Külső bemenet zárolása ......................................................................................................................................... 116
15.5.27 Jégmentesítés üzemmód ....................................................................................................................................... 116
15.5.28 Funkció zárolása ..................................................................................................................................................... 116
15.5.29 Csendes üzemmód ................................................................................................................................................. 118
15.5.30 Hibák és figyelmeztetések...................................................................................................................................... 118
15.5.31 Egység száma .......................................................................................................................................................... 118
15.5.32 Szűrő auto. tisztít.................................................................................................................................................... 119
15.5.33 Szűrő értesítések .................................................................................................................................................... 119
15.5.34 AirNet cím ............................................................................................................................................................... 119
15.5.35 Csoportcím ............................................................................................................................................................. 119
15.5.36 Helyszíni beállítások ............................................................................................................................................... 120
15.5.37 Funkcióváltás .......................................................................................................................................................... 121
15.5.38 Próbaüzem ............................................................................................................................................................. 122
15.5.39 Egység állapota ....................................................................................................................................................... 124
15.5.40 Üzemórák ............................................................................................................................................................... 124
15.5.41 Elérhetőség............................................................................................................................................................. 124
15.5.42 Aktív levegőfúvás-keringetés ................................................................................................................................. 124
15 | Az alkalmazás ismertetése
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
93
Page 94
15 | Az alkalmazás ismertetése
15.5.43 Beállítás átvitele ..................................................................................................................................................... 125
15.5.44 Felügyelt szoba címe .............................................................................................................................................. 125
15.5.45 Hűtőközeg-szivárgás riasztási teszt........................................................................................................................ 125
15.1 Üzemeltetés és konfiguráció áttekintése
Az alkalmazás folyamatosan keresi a BRC1H távirányítókat, amelyekhez
csatlakozhat. A mobileszköz hatósugarában található összes távirányító fel lesz
sorolva a nyitómenü Közeli eszközök pontjában. A Legutóbbi eszközök pontban
megtalálhatja azon távirányítók listáját, melyeket nemrégiben használt.
A rendszer működtetéséhez és/vagy konfigurálásához koppintson annak a
távirányítónak a csempéjére, amely a vezérelni kívánt beltéri egységekhez
csatlakozik.
INFORMÁCIÓ
Telepítő üzemmódban a "Legutóbbi eszközök" rész nem jelenik meg. További
információkat lásd: "15.3Felhasználó hozzáférési szintek"[4100].
15.2 Párosítás
15.2.1 A párosítás ismertetése
Mielőtt ténylegesen csatlakozna a távirányítóhoz, először győződjön meg arról,
hogy az alkalmazást párosította a távirányítóval. Párosítsa az alkalmazást az összes
távirányítóval, amelyekhez csatlakozni szeretne.
15.2.2 Párosítsa az alkalmazást egy távirányítóval
Előfeltétel: Közel áll a távirányítóhoz.
1 Az alkalmazásban koppintson a távirányítóra, amelyet párosítani szeretne.
Eredmény: Mobileszközének operációs rendszere párosítási kérést küld ki.
Eredmény: A távirányító az alábbi képernyőt jeleníti meg:
2 Az alkalmazáson fogadja el a párosítási kérést.
3 A távirányítón fogadja el a párosítási kérést a megnyomásával.
Eredmény: Az alkalmazást ezzel párosította a távirányítóval.
Referencia útmutató a beszereléshez és a használathoz
94
INFORMÁCIÓ
Miután megtörtént a párosítás az alkalmazással, a távirányítók összekapcsolva
maradnak. Ha nem törli a kapcsolódást, akkor nem szükséges minden alkalommal
megismételni azt az eljárást, amikor az alkalmazást használni kívánja. További
információkat lásd .
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 95
15.2.3 Bluetooth kapcsolat létrehozása
INFORMÁCIÓ
A Bluetooth csatlakozás létrehozása a távirányítón beállított üzemmódtól függ.
Távirányító üzemmód: "Normál"
Előfeltétel: Egy mobileszközére Madoka Assistant alkalmazást telepített és az
eszközön ez az alkalmazás fut.
Előfeltétel: Ezen a mobileszközön a Bluetooth funkció BE van kapcsolva.
Előfeltétel: Közel áll a távirányítóhoz.
1 A kezdőképernyőről a gomb megnyomásával belép a főmenübe.
2 A és gombbal navigálhat a Bluetooth menüre.
15 | Az alkalmazás ismertetése
3 Nyomja meg a gombot a menübe lépéshez.
4 A gomb megnyomásával aktiválja a funkciót, így a távirányító Bluetooth
jelet küld.
Eredmény:
Numerikus összehasonlítás
5 A Madoka Assistant alkalmazáson koppintson annak a vezérlőnek a
csempéjére, amelyhez frissíteni szeretné a szoftvert.
Eredmény: Ha először hozza létre a kapcsolatot, vagy ha az összeköttetési
adatokat eltávolították, a mobileszköz operációs rendszere párosítási kérést
indít, amely egy számsort tartalmaz.
Eredmény: A vezérlő megjeleníti a számsort és összeveti a párosítási kéréssel.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
6 Az alkalmazáson fogadja el a párosítási kérést.
Referencia útmutató a beszereléshez és a használathoz
95
Page 96
15 | Az alkalmazás ismertetése
7 A vezérlőn nyomja meg a gombot a számsor jóváhagyásához.
Eredmény: A vezérlő és a mobileszköz Bluetooth kapcsolaton keresztül csatlakozik.
Távirányító üzemmódok: "Csak riasztó" és "Felügyelet"
Előfeltétel: Egy mobileszközére Madoka Assistant alkalmazást telepített és az
eszközön ez az alkalmazás fut.
Előfeltétel: Ezen a mobileszközön a Bluetooth funkció BE van kapcsolva.
Előfeltétel: Közel áll a távirányítóhoz.
1 A kezdőképernyőn nyomja le és tartsa lenyomva a gombot, addig, amíg
meg nem jelenik az információs képernyő.
2 A tájékoztató képernyőn nyomja le egyszerre a és a gombot, és tartsa
azokat lenyomva addig, amíg meg nem jelenik a telepítő menü.
3 A és gombbal navigálhat a Bluetooth menüre.
4 Nyomja meg a gombot a menübe lépéshez.
5 A gomb megnyomásával aktiválja a funkciót, így a távirányító Bluetooth
jelet küld.
Eredmény:
Numerikus összehasonlítás
6 A Madoka Assistant alkalmazáson koppintson annak a vezérlőnek a
csempéjére, amelyhez frissíteni szeretné a szoftvert.
Referencia útmutató a beszereléshez és a használathoz
96
Eredmény: Ha először hozza létre a kapcsolatot, vagy ha az összeköttetési
adatokat eltávolították, a mobileszköz operációs rendszere párosítási kérést
indít, amely egy számsort tartalmaz.
Eredmény: A vezérlő megjeleníti a számsort és összeveti a párosítási kéréssel.
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Page 97
7 Az alkalmazáson fogadja el a párosítási kérést.
8 A vezérlőn nyomja meg a gombot a számsor jóváhagyásához.
Eredmény: A vezérlő és a mobileszköz Bluetooth kapcsolaton keresztül csatlakozik.
15.2.4 Bluetooth kapcsolat megszakítása
INFORMÁCIÓ
A Bluetooth csatlakozás megszakítása a távirányítón beállított üzemmódtól függ.
Távirányító üzemmód: "Normál"
1 A kezdőképernyőről a gomb megnyomásával belép a főmenübe.
15 | Az alkalmazás ismertetése
2 A és gombbal navigálhat a Bluetooth menüre.
3 Nyomja meg a gombot a menübe lépéshez.
4 A gombbal állítsa le a azt a funkciót, amellyel a távirányító Bluetooth jelet
küld.
Eredmény:
Távirányító üzemmódok: "Csak riasztó" és "Felügyelet"
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
1 A kezdőképernyőn nyomja le és tartsa lenyomva a gombot, addig, amíg
meg nem jelenik az információs képernyő.
2 A tájékoztató képernyőn nyomja le egyszerre a és a gombot, és tartsa
azokat lenyomva addig, amíg meg nem jelenik a telepítő menü.
Referencia útmutató a beszereléshez és a használathoz
97
Page 98
15 | Az alkalmazás ismertetése
3 A és gombbal navigálhat a Bluetooth menüre.
4 Nyomja meg a gombot a menübe lépéshez.
5 A gombbal állítsa le a azt a funkciót, amellyel a távirányító Bluetooth jelet
küld.
Eredmény:
15.2.5 Az összeköttetési adatok törlése
INFORMÁCIÓ
Az összekapcsolási adatok eltávolítása a távirányítón beállított üzemmódtól függ.
INFORMÁCIÓ
Az összeköttetési adatok eltávolításával a távirányító elfelejti az összes előzőleg
összekapcsolt mobileszközt. Ha eltávolítja a távirányítóról az összeköttetési adatokat,
azzal a mobileszköze Bluetooth listájáról is törölni kell az adatok. Ennek elmulasztása
esetén a jövőben sikertelen lehet az összekapcsolódás.
Távirányító üzemmód: "Normál"
1 A kezdőképernyőről a gomb megnyomásával belép a főmenübe.
2 A és gombbal navigálhat a Bluetooth menüre.
3 Nyomja meg a gombot a menübe lépéshez.
Referencia útmutató a beszereléshez és a használathoz
98
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
Page 99
4 Nyomja meg a gombot az összeköttetési adatok eltávolításához a
távirányítóról.
Eredmény:
Távirányító üzemmódok: "Csak riasztó" és "Felügyelet"
1 A kezdőképernyőn nyomja le és tartsa lenyomva a gombot, addig, amíg
meg nem jelenik az információs képernyő.
15 | Az alkalmazás ismertetése
2 A tájékoztató képernyőn nyomja le egyszerre a és a gombot, és tartsa
azokat lenyomva addig, amíg meg nem jelenik a telepítő menü.
3 A és gombbal navigálhat a Bluetooth menüre.
4 Nyomja meg a gombot a menübe lépéshez.
5 Nyomja meg a gombot az összeköttetési adatok eltávolításához a
távirányítóról.
Eredmény:
BRC1H52W+K+S
Madoka vezetékes távirányító
4P596266-1 – 2020.12
Referencia útmutató a beszereléshez és a használathoz
99
Page 100
15 | Az alkalmazás ismertetése
15.3 Felhasználó hozzáférési szintek
15.3.1 A felhasználó hozzáférési szintekről
A felhasználói hozzáférés szintje határozza meg, hogy az alkalmazás felhasználója
mely funkciókat és beállításokat láthatja. Magasabb felhasználó hozzáférési szinten
a felhasználó mélyrehatóbb módosításokat tud végrehajtani a speciális működés és
a beállítások ellvégzéséhez. 3 felhasználói szint elérhető, a nekik megfelelő 3
üzemmóddal:
▪ Alap
▪ Haladó
▪ Telepítő
15.3.2 Alap üzemmód
Ez a mód lehetővé teszi, hogy a felhasználó hozzáférjen az összes szükséges
alapbeállításhoz. Ez a mód ajánlott az átlagos végfelhasználóknak. Az alkalmazás
első telepítésénél ez a mód alapértelmezés szerint engedélyezett. Másik módra
történő váltáshoz lásd: "Haladó mód"[4100] vagy "Telepítő üzemmód"[4101].
15.3.3 Haladó mód
A haladó módról
A haladó mód aktiválása
Haladó módban mélyrehatóbb módosításokat tud végrehajtani a speciális működés
és a beállítások ellvégzéséhez. Az engedélyezés után olyan beállítások is
megjelennek, illetve elvégezhetők, melyek hibás beállítás esetén károsan
befolyásolhatják készüléke működését. Ilyen beállítások elvégzését csak szakértő
felhasználóknak javasoljuk. A haladó módban elvégezhető beállítások áttekintését
lásd: "Áttekintés: Funkciók"[4103].
Előfeltétel: Jelenleg nem a haladó módban tartózkodik.
1 Lépjen a főmenüre.
2 Koppintson a "Névjegy" lehetőségre.
3 Koppintson a "Speciális beállítások" lehetőségre.
4 Koppintson a kapcsolóra az "Speciális beállítások" átváltásához.
5 Erősítse meg a választását a "Megértettem" kiválasztásával, ha erre felszólítást
kap.
Eredmény: A haladó módot aktiválta. Speciális beállítások látható az "Egység
beállításai" menüben.
A haladó mód deaktiválása
Előfeltétel: Jelenleg a haladó módban tartózkodik.
1 Lépjen a főmenüre.
2 Koppintson a "Névjegy" lehetőségre.
3 Koppintson a "Speciális beállítások" lehetőségre.
4 oppintson a kapcsolóra a "Speciális beállítások" kikapcsolásához.
Eredmény: A haladó módot deaktiválta. Speciális beállítások a továbbiakban nem
látható az "Egység beállításai" menüben.
Referencia útmutató a beszereléshez és a használathoz
100
Madoka vezetékes távirányító
BRC1H52W+K+S
4P596266-1 – 2020.12
