Installations- och användarhandbok
+
-
Madoka kabelansluten fjärrkontroll
BRC1H52W
BRC1H52K
BRC1H52S
Innehållsförteckning
Innehållsförteckning
1 Om dokumentationen 5
1.1 Om detta dokument ....................................................................................................................................................... 5
1.2 Betydelse av varningstexter och symboler..................................................................................................................... 6
1.3 Snabbreferensguide för installatör och användare ....................................................................................................... 6
2 Allmänna säkerhetsföreskrifter 8
2.1 För installatören.............................................................................................................................................................. 8
2.2 För användaren............................................................................................................................................................... 9
3 Specifika säkerhetsinstruktioner för installatören 10
För användaren 11
4 Fjärrkontroll: Översikt 12
4.1 Om fjärrkontrollen .......................................................................................................................................................... 12
4.2 Knappar ........................................................................................................................................................................... 13
4.3 Statusikoner .................................................................................................................................................................... 13
4.4 Statusindikator................................................................................................................................................................ 15
5 Drift 16
5.1 Grundläggande användning............................................................................................................................................ 16
5.1.1 Startskärmen .................................................................................................................................................. 16
5.1.2 Huvudmeny .................................................................................................................................................... 17
5.2 Driftläge........................................................................................................................................................................... 18
5.2.1 Om olika driftlägen ......................................................................................................................................... 19
5.2.2 Så här ställer du in driftläget .......................................................................................................................... 23
5.3 Börvärde.......................................................................................................................................................................... 23
5.3.1 Om börvärdet ................................................................................................................................................. 23
5.3.2 Så här anger du börvärdet ............................................................................................................................. 25
5.4 Datum och tid ................................................................................................................................................................. 26
5.4.1 Om datum och tid........................................................................................................................................... 26
5.4.2 Så här ställer du in datum och tid .................................................................................................................. 26
5.5 Luftflöde.......................................................................................................................................................................... 26
5.5.1 Luftflödesriktning ........................................................................................................................................... 26
5.5.2 Fläkthastighet ................................................................................................................................................. 28
5.6 Ventilering....................................................................................................................................................................... 29
5.6.1 Ventileringsläge .............................................................................................................................................. 29
5.6.2 Ventileringsnivå .............................................................................................................................................. 30
5.7 Avancerad användning ................................................................................................................................................... 30
Installations- och användarhandbok
2
6 Underhåll och service 31
6.1 Översikt: Underhåll och service...................................................................................................................................... 31
7 Felsökning 32
7.1 Översikt: Felsökning........................................................................................................................................................ 32
7.2 Köldmediumläckage identifierat..................................................................................................................................... 32
7.2.1 Om detektering av köldmediumläckage ........................................................................................................ 32
7.2.2 Så här stoppar du ett läckagedetekteringslarm............................................................................................. 33
För installatören 34
8 Om lådan 35

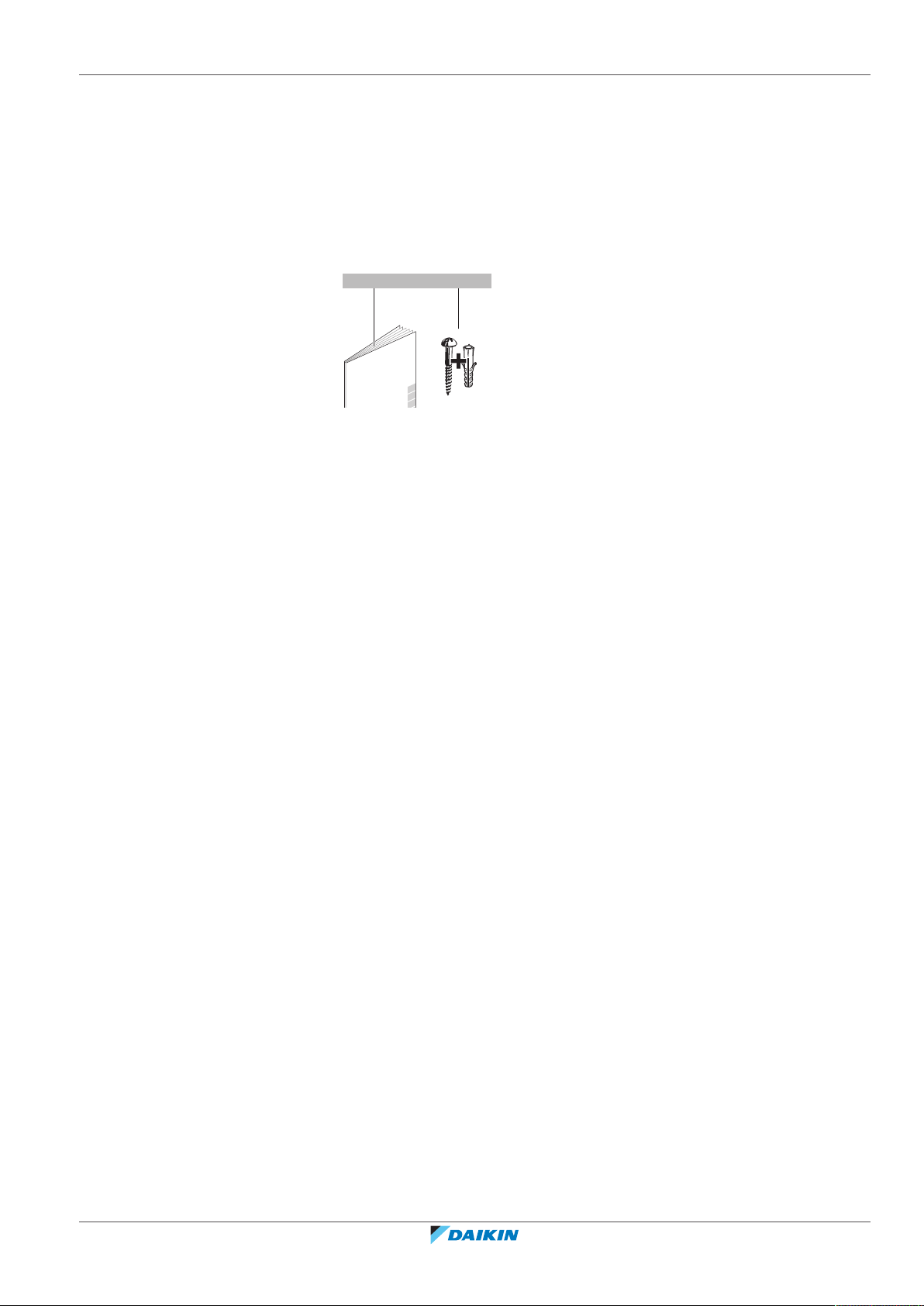

8.1 Så här packar du upp fjärrkontrollen.............................................................................................................................. 35
9 Förberedelse 36
9.1 Kabelkrav......................................................................................................................................................................... 36
9.1.1 Så här förbereder du kablar för installation .................................................................................................. 36
10 Installation 37
10.1 Översikt: Installation ....................................................................................................................................................... 37
10.2 Montera fjärrkontrollen.................................................................................................................................................. 37
10.2.1 Om montering av fjärrkontrollen ................................................................................................................... 37

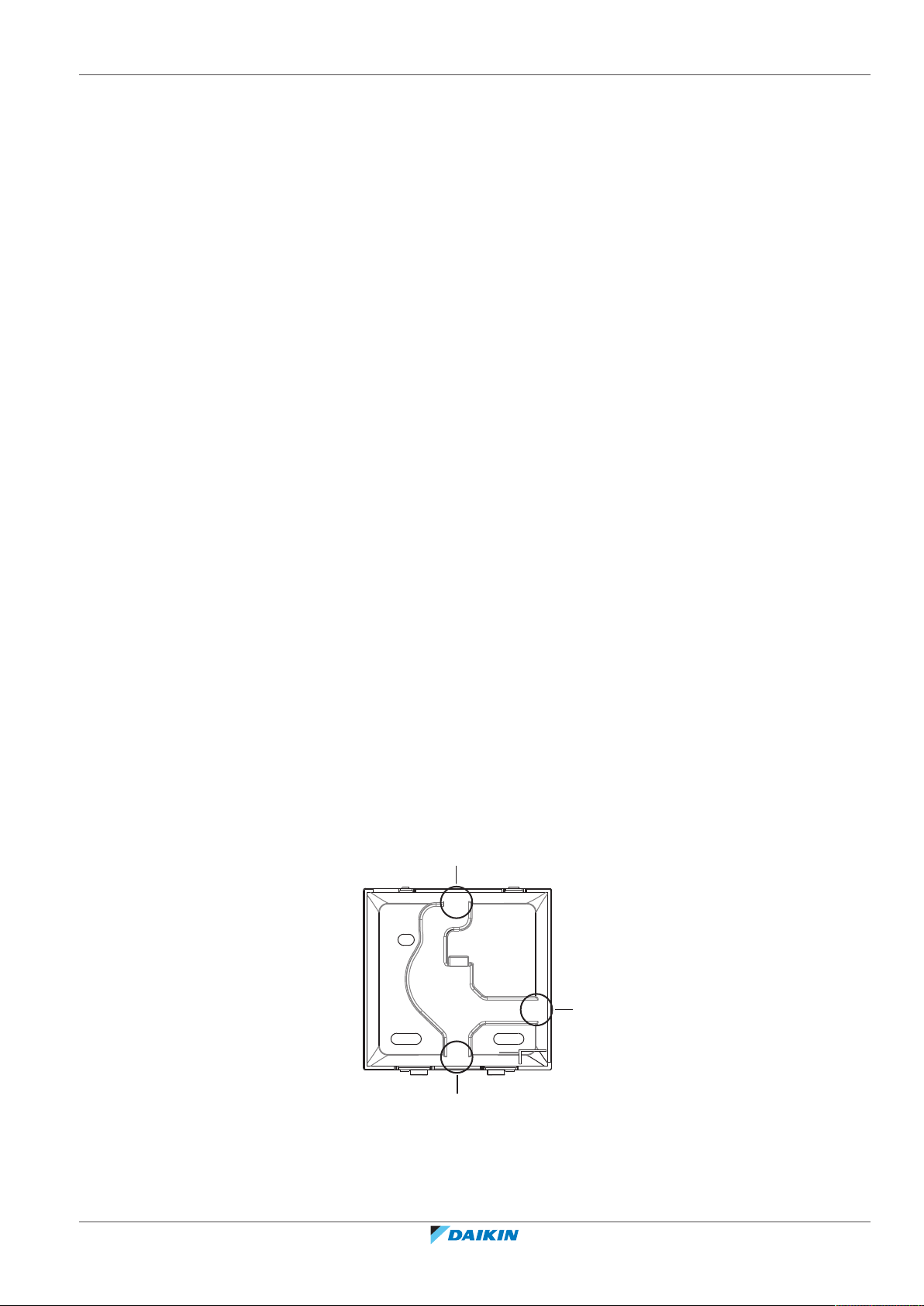

10.2.2 Så här monterar du fjärrkontrollen................................................................................................................ 38
10.3 Anslutning av elkablarna................................................................................................................................................. 38
10.3.1 Försiktighetsåtgärder vid anslutning av elkablar ........................................................................................... 38
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Innehållsförteckning
10.3.2 Så här ansluter du elkablar............................................................................................................................. 39
10.4 Stänga fjärrkontrollen..................................................................................................................................................... 40
10.4.1 Försiktighetsåtgärder vid stängning av fjärrkontrollen ................................................................................. 40
10.4.2 Så här stänger du fjärrkontrollen ................................................................................................................... 40
10.5 Öppna fjärrkontrollen ..................................................................................................................................................... 41
10.5.1 Försiktighetsåtgärder vid öppning av fjärrkontrollen .................................................................................... 41
10.5.2 Så här öppnar du fjärrkontrollen.................................................................................................................... 41
11 Starta upp systemet 42
11.1 Ange fjärrkontrolläge...................................................................................................................................................... 42
11.1.1 Så här anger du en fjärrkontroll som sekundär ............................................................................................. 43
12 Fjärrkontroll: Översikt 44
12.1 Om fjärrkontrollen .......................................................................................................................................................... 44
12.1.1 Så här konfigurerar du fjärrkontrollen ........................................................................................................... 45
12.2 Knappar ........................................................................................................................................................................... 45
12.3 Statusikoner .................................................................................................................................................................... 46
12.4 Statusindikator................................................................................................................................................................ 47
12.4.1 Beteende ........................................................................................................................................................ 47
13 Drift 49
13.1 Grundläggande användning............................................................................................................................................ 49
13.1.1 Bakgrundsbelysning........................................................................................................................................ 49
13.1.2 Startskärmen .................................................................................................................................................. 50
13.1.3 Informationsskärm ......................................................................................................................................... 51
13.1.4 Huvudmeny .................................................................................................................................................... 52
13.2 Driftläge........................................................................................................................................................................... 52
13.2.1 Om olika driftlägen ......................................................................................................................................... 53
13.2.2 Så här ställer du in driftläget .......................................................................................................................... 57
13.3 Börvärde.......................................................................................................................................................................... 57
13.3.1 Om börvärdet ................................................................................................................................................. 57
13.3.2 Så här anger du börvärdet ............................................................................................................................. 59
13.4 Datum och tid ................................................................................................................................................................. 60
13.4.1 Om datum och tid........................................................................................................................................... 60
13.4.2 Så här ställer du in datum och tid .................................................................................................................. 60
13.5 Luftflöde.......................................................................................................................................................................... 60
13.5.1 Luftflödesriktning ........................................................................................................................................... 60
13.5.2 Fläkthastighet ................................................................................................................................................. 62
13.6 Ventilering....................................................................................................................................................................... 63
13.6.1 Ventileringsläge .............................................................................................................................................. 63
13.6.2 Ventileringsnivå .............................................................................................................................................. 64
13.7 Avancerad användning ................................................................................................................................................... 64
14 Konfiguration 65
14.1 Installatörsmeny ............................................................................................................................................................. 65
14.1.1 Om installatörsmenyn .................................................................................................................................... 65

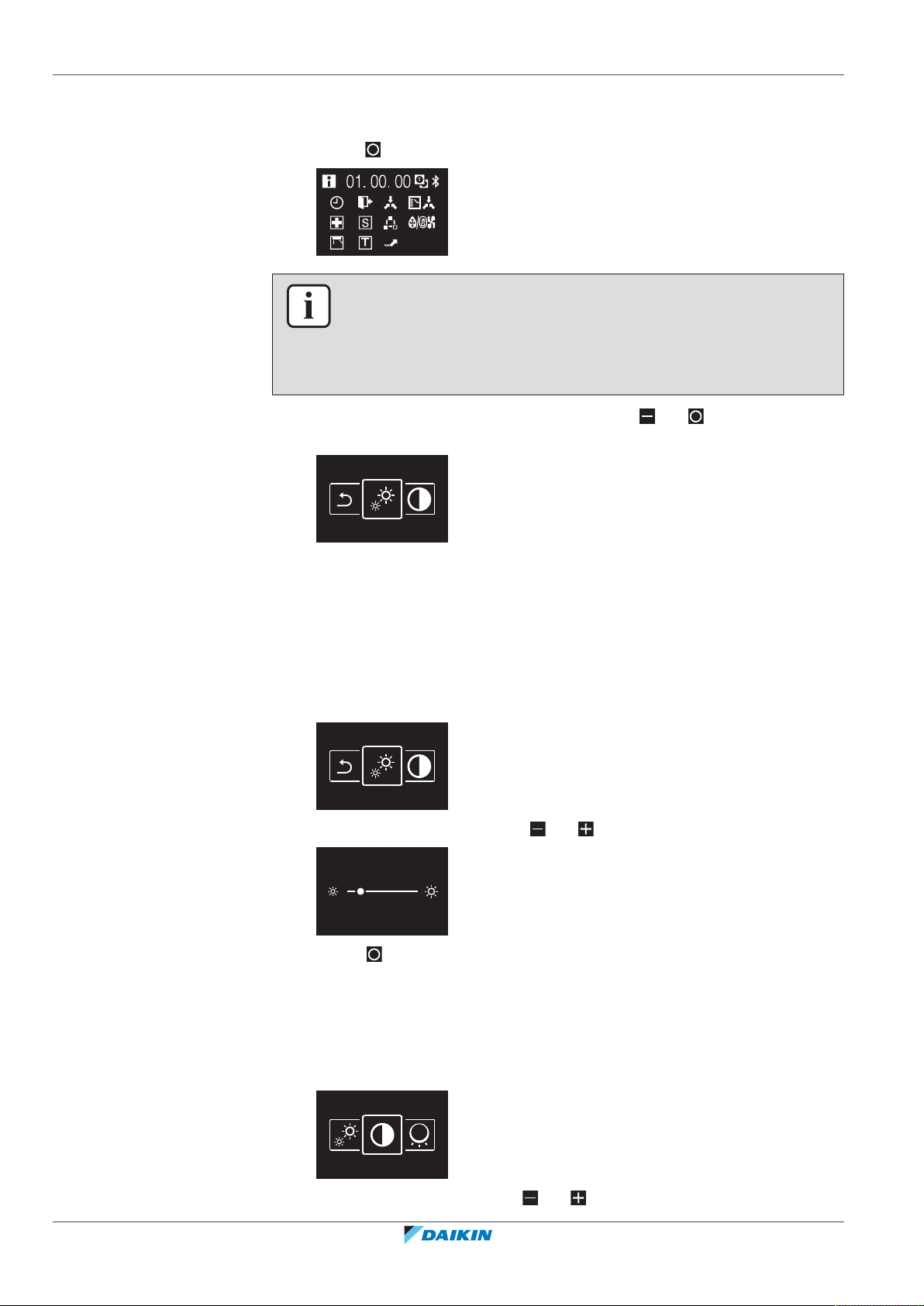

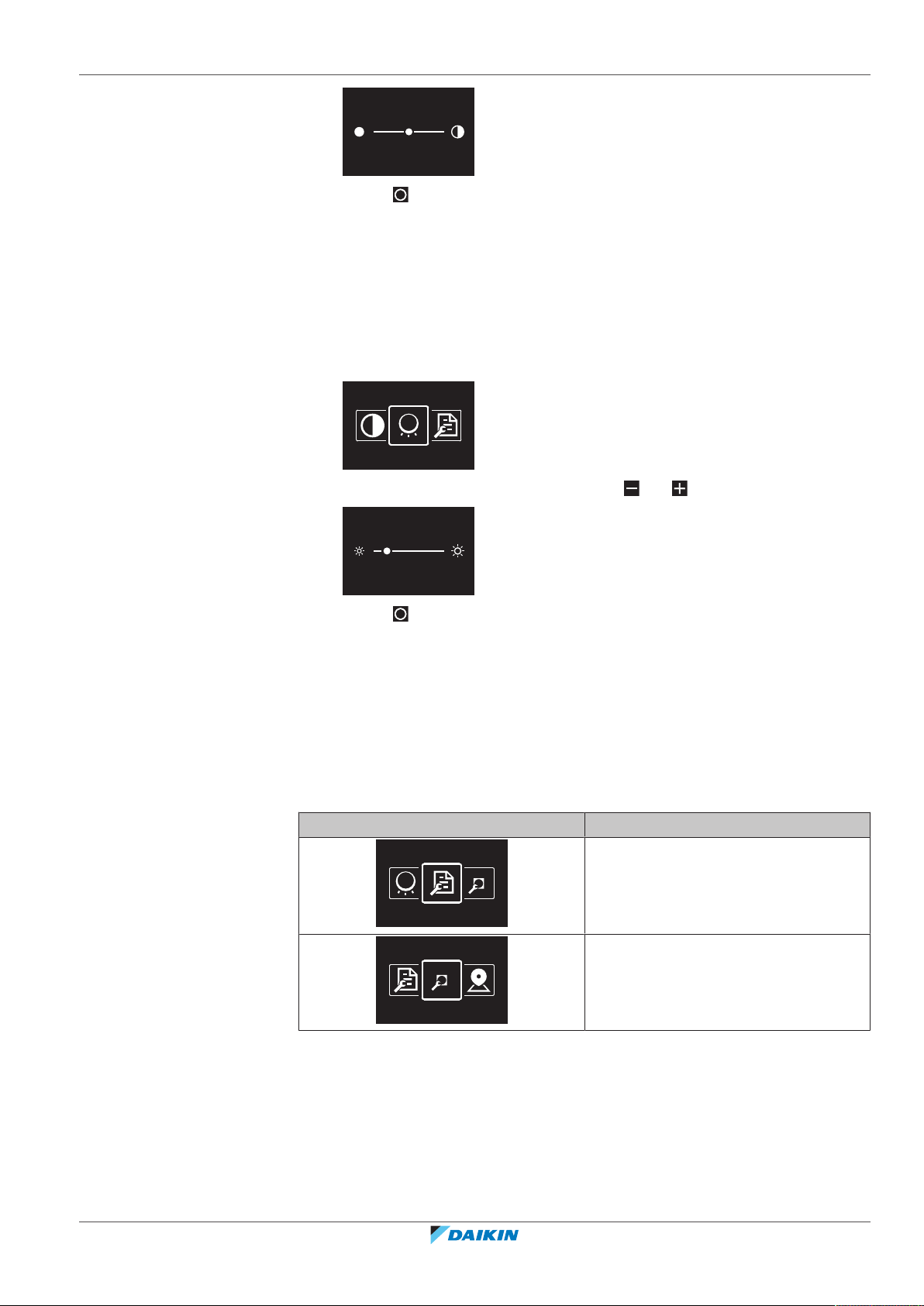

14.1.2 Skärminställningar .......................................................................................................................................... 66
14.1.3 Statusindikatorinställningar ........................................................................................................................... 67
14.1.4 Lokala inställningar ......................................................................................................................................... 67
14.1.5 Diverse inställningar ....................................................................................................................................... 74
14.2 Programvaruuppdatering ............................................................................................................................................... 87
14.2.1 Om programvaruuppdateringar..................................................................................................................... 87
14.2.2 Programvaruuppdatering med appen ........................................................................................................... 88

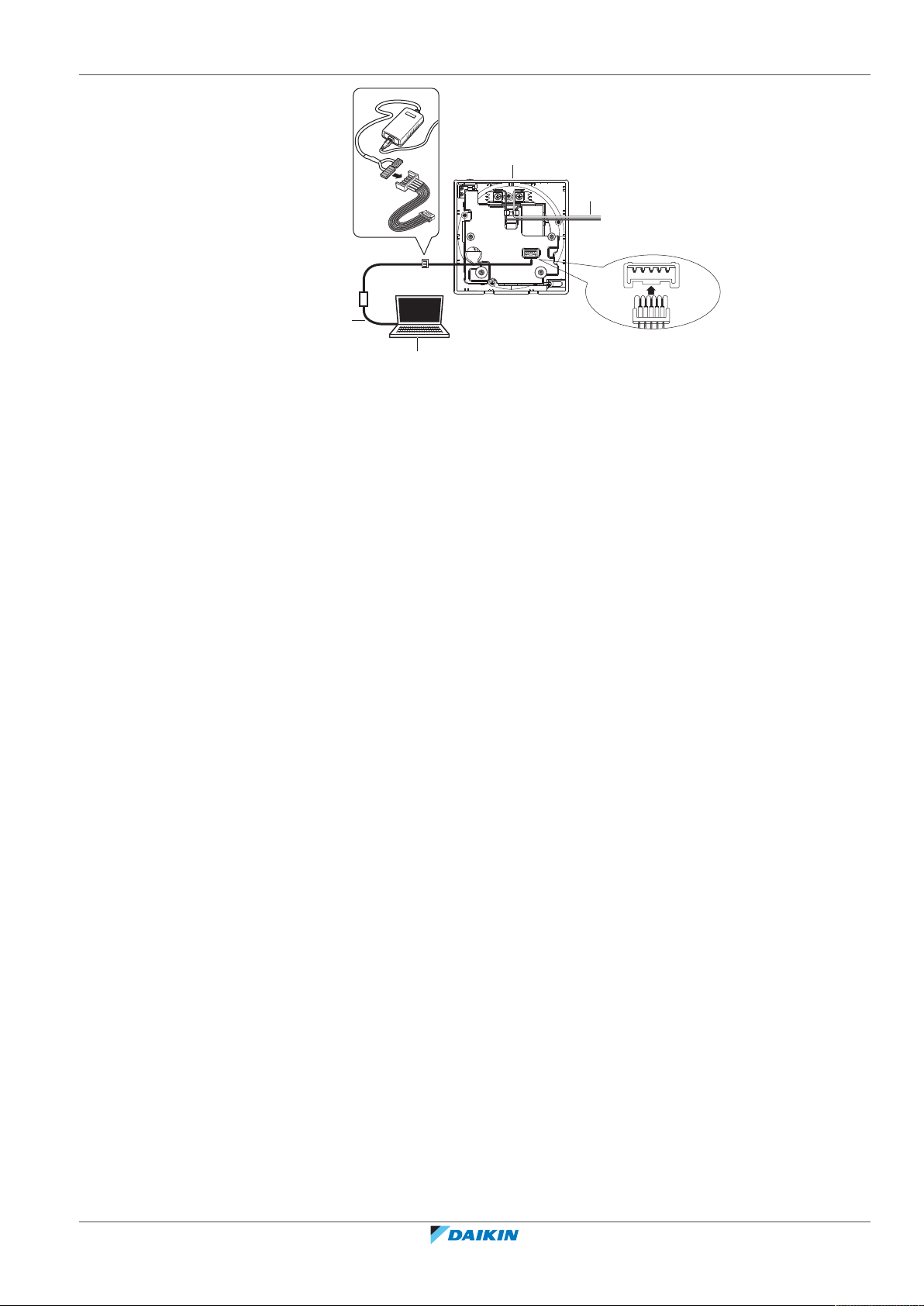

14.2.3 Programvaruuppdatering med uppdateringsverktyg.................................................................................... 88
15 Om appen 90
15.1 Drift och konfiguration – översikt................................................................................................................................... 91
15.2 Para ihop ......................................................................................................................................................................... 91
15.2.1 Om ihopparning.............................................................................................................................................. 91
15.2.2 Så här parar du ihop appen med en fjärrkontroll .......................................................................................... 91
15.2.3 Så här upprättar du en Bluetooth-anslutning................................................................................................ 92
15.2.4 Så här avslutar du en Bluetooth-anslutning .................................................................................................. 94
15.2.5 Så här tar du bort ihopparningsinformation.................................................................................................. 95
15.3 Om behörighetsnivåer .................................................................................................................................................... 97
15.3.1 Om behörighetsnivåer för användare............................................................................................................ 97
15.3.2 Grundläggande läge ....................................................................................................................................... 97
15.3.3 Avancerat läge ................................................................................................................................................ 97
15.3.4 Installeringsläge .............................................................................................................................................. 98
15.4 Demoläge ........................................................................................................................................................................ 99
15.4.1 Om demoläget ................................................................................................................................................ 99
15.4.2 Så här startar du demoläget........................................................................................................................... 99
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
3
Innehållsförteckning
15.4.3 Så här avslutar du demoläget......................................................................................................................... 99
15.5 Funktioner....................................................................................................................................................................... 99
15.5.1 Översikt: Funktioner ....................................................................................................................................... 99
15.5.2 Uppdatera fjärrkontrollens firmware............................................................................................................. 102
15.5.3 Meddelanden ................................................................................................................................................. 102
15.5.4 Status för huvud-/sekundärenhet.................................................................................................................. 102
15.5.5 Skärm .............................................................................................................................................................. 102
15.5.6 Statusindikator................................................................................................................................................ 103
15.5.7 Datum och tid ................................................................................................................................................. 103
15.5.8 Om .................................................................................................................................................................. 104
15.5.9 Ta bort ihopparningsinformation................................................................................................................... 104
15.5.10 Personidentifiering ......................................................................................................................................... 104
15.5.11 AV-timer.......................................................................................................................................................... 105
15.5.12 Strömförbrukning ........................................................................................................................................... 105
15.5.13 Strömförbrukningsbegränsning ..................................................................................................................... 105
15.5.14 Automatisk börvärdesåterställning................................................................................................................ 105
15.5.15 Schema ........................................................................................................................................................... 106
15.5.16 Semester......................................................................................................................................................... 106
15.5.17 Börvärdeslogik ................................................................................................................................................ 106
15.5.18 Nedväxling ...................................................................................................................................................... 108
15.5.19 Individuell luftflödesriktning .......................................................................................................................... 109
15.5.20 Aktiv luftflödescirkulation .............................................................................................................................. 109
15.5.21 Börvärdesintervall .......................................................................................................................................... 109
15.5.22 Huvudenhet för kylning/uppvärmning........................................................................................................... 110
15.5.23 Luftflödesriktningsintervall............................................................................................................................. 110
15.5.24 Skydd mot drag............................................................................................................................................... 110
15.5.25 Snabbstart....................................................................................................................................................... 111
15.5.26 Förregling med externa indata....................................................................................................................... 111
15.5.27 Avfrostning ..................................................................................................................................................... 112
15.5.28 Funktionslås.................................................................................................................................................... 112
15.5.29 Tyst läge.......................................................................................................................................................... 113
15.5.30 Fel och varningar ............................................................................................................................................ 113
15.5.31 Enhetsnummer............................................................................................................................................... 113
15.5.32 Automatisk filterrengöring............................................................................................................................. 114
15.5.33 Filtermeddelanden ......................................................................................................................................... 114
15.5.34 AirNet-adress.................................................................................................................................................. 114
15.5.35 Gruppadress ................................................................................................................................................... 114
15.5.36 Lokala inställningar......................................................................................................................................... 115
15.5.37 Användningsrotation...................................................................................................................................... 116
15.5.38 Testdrift .......................................................................................................................................................... 117
15.5.39 Enhetsstatus ................................................................................................................................................... 119
15.5.40 Drifttid............................................................................................................................................................. 119
15.5.41 Kontaktinformation ........................................................................................................................................ 119
15.5.42 Aktiv luftflödescirkulation .............................................................................................................................. 119
15.5.43 Ställa in migrering........................................................................................................................................... 120
15.5.44 Övervakat rums adress................................................................................................................................... 120
15.5.45 Test av larmet för köldmediumläckage.......................................................................................................... 120
Installations- och användarhandbok
4
16 Underhåll 121
16.1 Säkerhetsföreskrifter vid underhåll................................................................................................................................ 121
16.2 Om underhåll .................................................................................................................................................................. 121
16.3 Så här tar du bort en varningsskärm .............................................................................................................................. 123
16.4 Så här rengör du fjärrkontrollen..................................................................................................................................... 123
16.5 Indikering att det är dags att rengöra filtret .................................................................................................................. 123
16.5.1 Så här tar du bort indikeringen för att det är dags att rengöra filtret .......................................................... 123
17 Felsökning 124
17.1 Felkoder för inomhusenheten........................................................................................................................................ 124
17.2 Köldmediumläckage identifierat..................................................................................................................................... 126
17.2.1 Om detektering av köldmediumläckage ........................................................................................................ 126
17.2.2 Så här stoppar du ett läckagedetekteringslarm............................................................................................. 126
18 Tekniska data 128
18.1 Kopplingsschema ............................................................................................................................................................ 128
18.1.1 Typisk layout ................................................................................................................................................... 128
18.1.2 Typisk layout för gruppstyrning ..................................................................................................................... 128
18.1.3 Fjärrkontroll + DIII centralstyrningsutrustning............................................................................................... 130
19 Ordlista 131
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
1 Om dokumentationen
I detta kapitel
1.1 Om detta dokument ............................................................................................................................................................... 5
1.2 Betydelse av varningstexter och symboler ............................................................................................................................ 6
1.3 Snabbreferensguide för installatör och användare ............................................................................................................... 6
1.1 Om detta dokument
Målgrupp
Behöriga installatörer + slutanvändare
Dokumentuppsättning
Detta dokument är en del av en dokumentuppsättning. Den kompletta
dokumentuppsättningen består av:
▪ Installations- och användarhandbok:
- Installationsanvisningar
1 | Om dokumentationen
- Grundläggande bruksanvisningar
▪ Installations- och användarhandbok:
- Utökad installations- och användarhandbok
▪ Konformitetsdeklaration:
INFORMATION: Konformitetsdeklaration
Daikin Europe N.V. försäkrar härmed att radioutrustningen av typen BRC1H följer
direktivet 2014/53/EU. Originalförsäkran finns på BRC1H-produktsidorna.
Dokumentationen finns på BRC1H-produktsidorna:
▪ BRC1H52W: https://qr.daikin.eu/?N=BRC1H52W
▪ BRC1H52K: https://qr.daikin.eu/?N=BRC1H52K
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
▪ BRC1H52S: https://qr.daikin.eu/?N=BRC1H52S
Installations- och användarhandbok
5
1 | Om dokumentationen
1.2 Betydelse av varningstexter och symboler
INFORMATION: Madoka Assistant-dokumentation i appen
Fjärrkontrollen styr endast systemets grundläggande funktioner. Avancerade
inställningar och avancerad styrning görs via Madoka Assistant-appen. Mer
information finns i appen och dokumentationen i appen. Appen Madoka Assistant är
tillgänglig på Google Play och Apple Store.
De senaste versionerna av den medföljande dokumentationen kan finnas på
Daikins lokala webbplats eller genom din återförsäljare.
Den ursprungliga dokumentationen har skrivits på engelska. Alla andra språk är
översättningar.
FARA
Anger en situation som leder till död eller allvarlig skada.
FARA: RISK FÖR ELCHOCK
Anger en situation som kan leda till att du får en elchock.
VARNING
Anger en situation som kan leda till död eller allvarlig skada.
FÖRSIKTIGT
Anger en situation som kan leda till mindre eller måttliga skador.
NOTERING
Anger en situation som kan leda till skador på utrustningen eller lokalen.
INFORMATION
Anger användbara råd eller ytterligare information.
FARA: RISK FÖR EXPLOSION
Anger en situation som kan leda till en explosion.
1.3 Snabbreferensguide för installatör och användare
Installations- och användarhandbok
6
Kapitel Beskrivning
Om dokumentationen Vilken dokumentation som finns för
installatören och användaren
Allmänna försiktighetsåtgärder Försiktighetsåtgärder som du måste läsa före
installation
Specifika säkerhetsinstruktioner
för installatören
Försiktighetsåtgärder som installatören måste
läsa före installation
För användaren
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
1 | Om dokumentationen
Kapitel Beskrivning
Fjärrkontroll: Översikt Översiktsinformation om fjärrkontrollen
Drift Så här använder du fjärrkontrollen
Underhåll och service Så här underhåller och servar du fjärrkontrollen
Felsökning Vad ska göras vid problem
För installatören
Om lådan Så här packar du upp fjärrkontrollen och tar bort
tillbehören
Förberedelser Det här ska du göra och veta innan du kommer
till platsen
Installation Det här ska du göra och veta för installation av
fjärrkontrollen
Starta systemet Så här startar du fjärrkontrollen
Fjärrkontroll: Översikt Översiktsinformation om fjärrkontrollen
Konfiguration Det här ska du göra och veta för att konfigurera
systemet efter installation
Om appen Det här ska du göra och veta för att driftsätta
fjärrkontrollen efter konfiguration
Underhåll Så här underhåller du fjärrkontrollen
Felsökning Vad ska göras vid problem
Tekniska data Systemspecifikationer
Ordlista Definition av termer
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
7
2 | Allmänna säkerhetsföreskrifter
2 Allmänna säkerhetsföreskrifter
I detta kapitel
2.1 För installatören...................................................................................................................................................................... 8
2.2 För användaren....................................................................................................................................................................... 9
2.1 För installatören
Säkerhetsföreskrifterna i det här dokumentet omfattar mycket viktiga ämnen. Följ
dem noggrant!
INFORMATION
Den här fjärrkontrollen är ett tillval och kan inte användas fristående. Se även
installationshandboken och bruksanvisningen för inomhusenheten och
utomhusenheten.
VARNING
Felaktig installation eller anslutning av utrustning eller tillbehör kan orsaka elchock,
kortslutning, läckage, brand eller annan skada på utrustningen. Använd endast
tillbehör, extrautrustning och reservdelar som tillverkats eller godkänts av Daikin.
VARNING
All lokal kabeldragning och alla lokala komponenter MÅSTE installeras av en behörig
elektriker och installationen MÅSTE följa tillämplig lagstiftning.
NOTERING
Fjärrkontrollen SKA monteras inomhus.
NOTERING
När fjärrkontrollen används som rumstermostat ska du välja en installationsplats där
genomsnittstemperaturen i rummet kan identifieras.
Installera INTE fjärrkontrollen på någon av följande platser:
▪ Platser där den utsätts för direkt solljus.
▪ Platser där den är nära en värmekälla.
▪ Platser som påverkas av utomhusluft eller drag, till exempel när dörrar öppnas/
stängs.
▪ På platser där displayen lätt kan bli smutsig.
▪ Platser där fjärrkontrollen INTE är lättillgänglig.
▪ Platser med där temperaturen är <–10°C och >50°C.
Installations- och användarhandbok
8
▪ Platser där den relativa luftfuktigheten är > 95%.
▪ I närheten av maskiner som avger elektromagnetiska vågor. Elektromagnetiska
vågor kan störa styrsystemet och göra att utrustningen inte fungerar som den
ska.
▪ Platser där den kan utsättas för vatten, eller allmänt fuktiga platser.
Kontakta din installatör om du INTE är säker på hur du installerar eller använder
enheten.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Efter slutförd installation:
▪ Kör ett test och titta efter eventuella fel.
▪ Ge kunden instruktioner om hur enheten används korrekt.
▪ Be användaren att förvara installationshandboken för framtida bruk.
2.2 För användaren
2 | Allmänna säkerhetsföreskrifter
INFORMATION
Kontakta leverantören vid flyttning och ominstallation av fjärrkontrollen.
VARNING
Rengör INTE fjärrkontrollen med organiska lösningsmedel,
som thinner.
VARNING
Använd INTE brännbara material (som hårsprej eller
insektsmedel) nära fjärrkontrollen.
VARNING
För att förhindra elstötar och eldsvåda:
▪ Använd INTE fjärrkontrollen med blöta händer.
▪ Demontera INTE fjärrkontrollen och vidrör inga interna
komponenter. Kontakta din leverantör.
▪ Fjärrkontrollen får INTE modifieras eller repareras.
Kontakta din leverantör.
▪ Flytta eller ominstallera INTE fjärrkontrollen på egen
hand. Kontakta din leverantör.
VARNING
Lek INTE med enheten eller dess fjärrkontroll. Om ett barn
av misstag kör igång enheten kan det orsaka kroppsskador.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
9
3 | Specifika säkerhetsinstruktioner för installatören
3 Specifika säkerhetsinstruktioner för
installatören
Följ alltid följande säkerhetsinstruktioner och föreskrifter.
FÖRSIKTIGT
Rör aldrig vid delar inuti kontrollpanelen.
FÖRSIKTIGT
Var försiktig så att du inte klämmer några kablar när du stänger fjärrkontrollen.
FÖRSIKTIGT
Innan du startar system ska du kontrollera att:
▪ Inomhusenhetens och utomhusenhetens kabeldragning är slutförd.
▪ Kopplingsboxens lock är stängt på inomhusenheter och utomhusenheter.
FÖRSIKTIGT
Vid anslutning av fjärrkontrollen till inomhusenheten ska inomhusenhetens
kopplingsbox och signalkablar inte vara anslutna.
VARNING
All lokal kabeldragning och alla lokala komponenter MÅSTE installeras av en behörig
elektriker och installationen MÅSTE följa tillämplig lagstiftning.
VARNING
Stoppa alltid systemdrift med fjärrkontrollen och bryt strömförsörjningen med
strömbrytaren innan du utför något underhålls- eller reparationsarbete. Trolig
konsekvens: elstötar eller kroppsskador.
VARNING
Tvätta inte fjärrkontrollen. Trolig konsekvens: läckströmmar, elstötar eller eldsvåda.
Installations- och användarhandbok
10
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
För användaren
För användaren
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
11
4 | Fjärrkontroll: Översikt
4 Fjärrkontroll: Översikt
I detta kapitel
4.1 Om fjärrkontrollen
4.1 Om fjärrkontrollen.................................................................................................................................................................. 12
4.2 Knappar................................................................................................................................................................................... 13
4.3 Statusikoner............................................................................................................................................................................ 13
4.4 Statusindikator........................................................................................................................................................................ 15
Beroende på installationens konfiguration kan fjärrkontrollen köras i något av tre
olika lägen. Fjärrkontrollen har olika funktionalitet för varje läge.

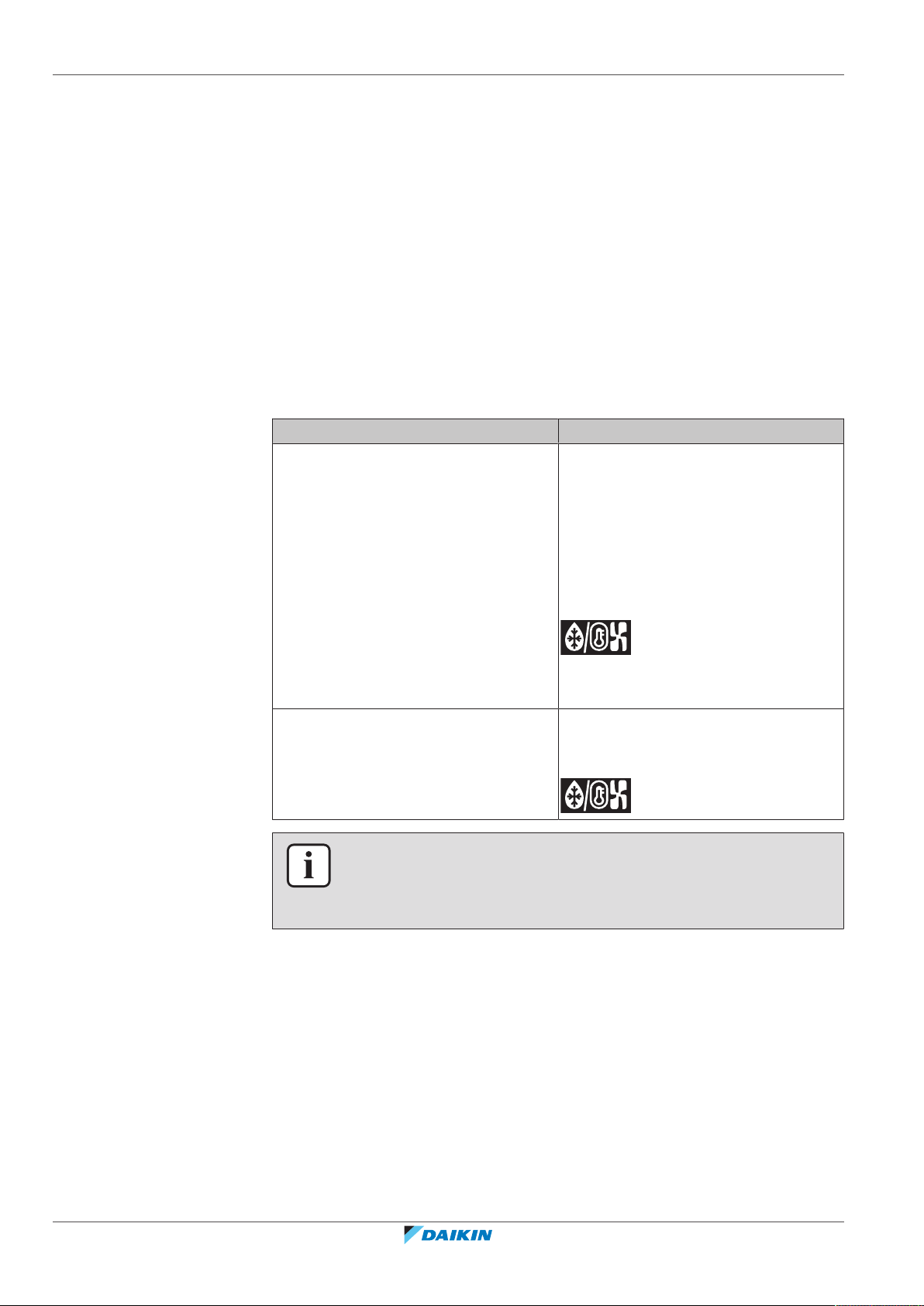

Läge Funktionalitet
Normal Fjärrkontrollen har alla funktioner.
Alla funktioner som beskrivs under
"5Drift"[416] är tillgängliga.
Fjärrkontrollen kan vara huvudenhet
eller sekundär enhet.
Endast larm Fjärrkontrollen fungerar endast för
larmdetektering av läckage för en
enskild inomhusenhet.
Inga funktioner som beskrivs under
"5Drift"[416] är tillgängliga.
Information om
läckagedetekteringslarmet finns under
"7.2Köldmediumläckage
identifierat"[432].
Fjärrkontrollen kan vara huvudenhet
eller sekundär enhet.
Övervakare Fjärrkontrollen fungerar endast för
larmdetektering av läckage för hela
systemet, d.v.s. för flera
inomhusenheter och deras respektive
fjärrkontroller. Detta läge är avsett för
att en fjärrkontroll ska kunna användas
på en övervakningsplats, t.ex.
receptionsdisken på ett hotell.
Inga funktioner som beskrivs under
"5Drift"[416] är tillgängliga.
Installations- och användarhandbok
12
Information om
läckagedetekteringslarmet finns under
"7.2Köldmediumläckage
identifierat"[432].
Fjärrkontrollen kan endast vara
sekundär enhet.
Mer information om hur du ställer in fjärrkontrollen för användning i specifika
lägen finns under "Så här konfigurerar du fjärrkontrollen" [4 45]. I läget
"Övervakare" är det viktigt att du anger adressen för det övervakade rummet för
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
4.2 Knappar
+
-
c b d
a
4 | Fjärrkontroll: Översikt
att kunna veta för vilken inomhusenhet läckagedetekteringslarmet utlösts. Se
"Övervakat rums adress"[4120] för mer information.
a
PÅ/AV
▪ Tryck för att sätta på systemet när det är avstängt.
▪ Tryck för att stänga av systemet när det är på.
b
ANGE/AKTIVERA/STÄLL IN
▪ Tryck för att gå till huvudmenyn från hemskärmen.
▪ Gå till en av undermenyerna från huvudmenyn.
▪ Från respektive undermeny, aktivera ett drift-/ventilationsläge.
▪ Bekräfta en inställning i en av undermenyerna.
c
VÄXLA/JUSTERA
▪ Växla vänster.
▪ Justera en inställning (standard: minskning).
d
VÄXLA/JUSTERA
▪ Växla höger.
▪ Justera en inställning (standard: ökning).
4.3 Statusikoner
(1)
Bluetooth®-ordmärket och -logotyper är registrerade varumärken som ägs av Bluetooth SIG, Inc. och Daikin Europe N.V.
dessa under licens. Andra varumärken och handelsnamn tillhör respektive ägare.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Ikon Beskrivning
Systemdrift PÅ. Indikerar att systemet är i drift.
Systemdrift AV. Indikerar att systemet INTE är i drift.
Bluetooth.
(1)
Indikerar att fjärrkontrollen har kontakt med en
mobil enhet, för användning med Madoka Assistant-appen.
Låst. Indikerar att en funktion eller ett driftläge är låst och därför
inte kan därför inte användas eller väljas.
Centralstyrning. Visas om systemet styrs av en central
styrutrustning (tillval), vilket gör att styrning av systemet via
fjärrkontrollen är begränsad.
Installations- och användarhandbok
13
4 | Fjärrkontroll: Översikt
Ikon Beskrivning
Växling vid centralstyrning. Indikerar att växling kyla/värme styrs
centralt av en annan inomhusenhet eller en kyla-/värmeväljare
(tillval) som är ansluten till utomhusenheten.
Avfrostning/Varmstart. Indikerar att avfrostningsläget/
varmstartläget är aktivt.
Schema/Timer. Indikerar att systemet körs enligt schemat eller
att avstängningstimern är aktiverad.
Tid ej inställd. Indikerar att tiden ej är inställd i fjärrkontrollen.
Självrengöring av filtret. Indikerar att självrengöring av filtret
pågår.
Snabbstart. Indikerar att snabbstartsläget är aktivt (endast Sky
Air).
Testdrift. Indikerar att testdriftläget är aktivt (endast Sky Air).
Inspektion. Indikerar att inomhusenheten eller utomhusenheten
inspekteras.
Regelbunden inspektion. Indikerar att inomhusenheten eller
utomhusenheten inspekteras.
Reserv. Indikerar att en inomhusenhet i systemet är angiven som
reservenhet.
Individuell luftflödesriktning. Indikerar att individuell
luftflödesriktning är aktiverad.
Information. Indikerar att det finns ett meddelande. Du kan se
meddelandet genom att gå till informationsskärmen.
Varning. Indikerar att ett fel har inträffat eller att en av
inomhusenhetens komponenter behöver underhåll.
Strömförbrukningsbegränsning. Indikerar att systemet körs med
begränsad strömförbrukning och att det körs med begränsad
kapacitet.
Slut på strömförbrukningsbegränsning. Indikerar att systemet
inte längre körs med begränsad strömförbrukning eller
begränsad kapacitet.
Rotation. Indikerar att rotationsläget är aktivt.
Nedväxling. Indikerar att inomhusenheten körs med
nedväxlingsförutsättningar.
Installations- och användarhandbok
14
Ventilering. Indikerar att en värmeåtervinningsenhet är ansluten.
INFORMATION
▪ För information om ikoner för drift- och ventilationsläge, se "5.2Driftläge"[418]
respektive "Ventileringsläge"[429].
▪ De flesta ikoner gäller inställningar i Madoka Assistant-appen. Mer information
finns i appen.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
4.4 Statusindikator
+
-
a
4 | Fjärrkontroll: Översikt
a Statusindikator
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
15
5 | Drift
19
5 Drift
I detta kapitel
5.1 Grundläggande användning ................................................................................................................................................... 16
5.1.1 Startskärmen .......................................................................................................................................................... 16
5.1.2 Huvudmeny ............................................................................................................................................................ 17
5.2 Driftläge .................................................................................................................................................................................. 18
5.2.1 Om olika driftlägen................................................................................................................................................. 19
5.2.2 Så här ställer du in driftläget.................................................................................................................................. 23
5.3 Börvärde.................................................................................................................................................................................. 23
5.3.1 Om börvärdet ......................................................................................................................................................... 23
5.3.2 Så här anger du börvärdet ..................................................................................................................................... 25
5.4 Datum och tid ......................................................................................................................................................................... 26
5.4.1 Om datum och tid .................................................................................................................................................. 26
5.4.2 Så här ställer du in datum och tid .......................................................................................................................... 26
5.5 Luftflöde.................................................................................................................................................................................. 26
5.5.1 Luftflödesriktning ................................................................................................................................................... 26
5.5.2 Fläkthastighet ......................................................................................................................................................... 28
5.6 Ventilering............................................................................................................................................................................... 29
5.6.1 Ventileringsläge...................................................................................................................................................... 29
5.6.2 Ventileringsnivå ...................................................................................................................................................... 30
5.7 Avancerad användning ........................................................................................................................................................... 30
5.1 Grundläggande användning

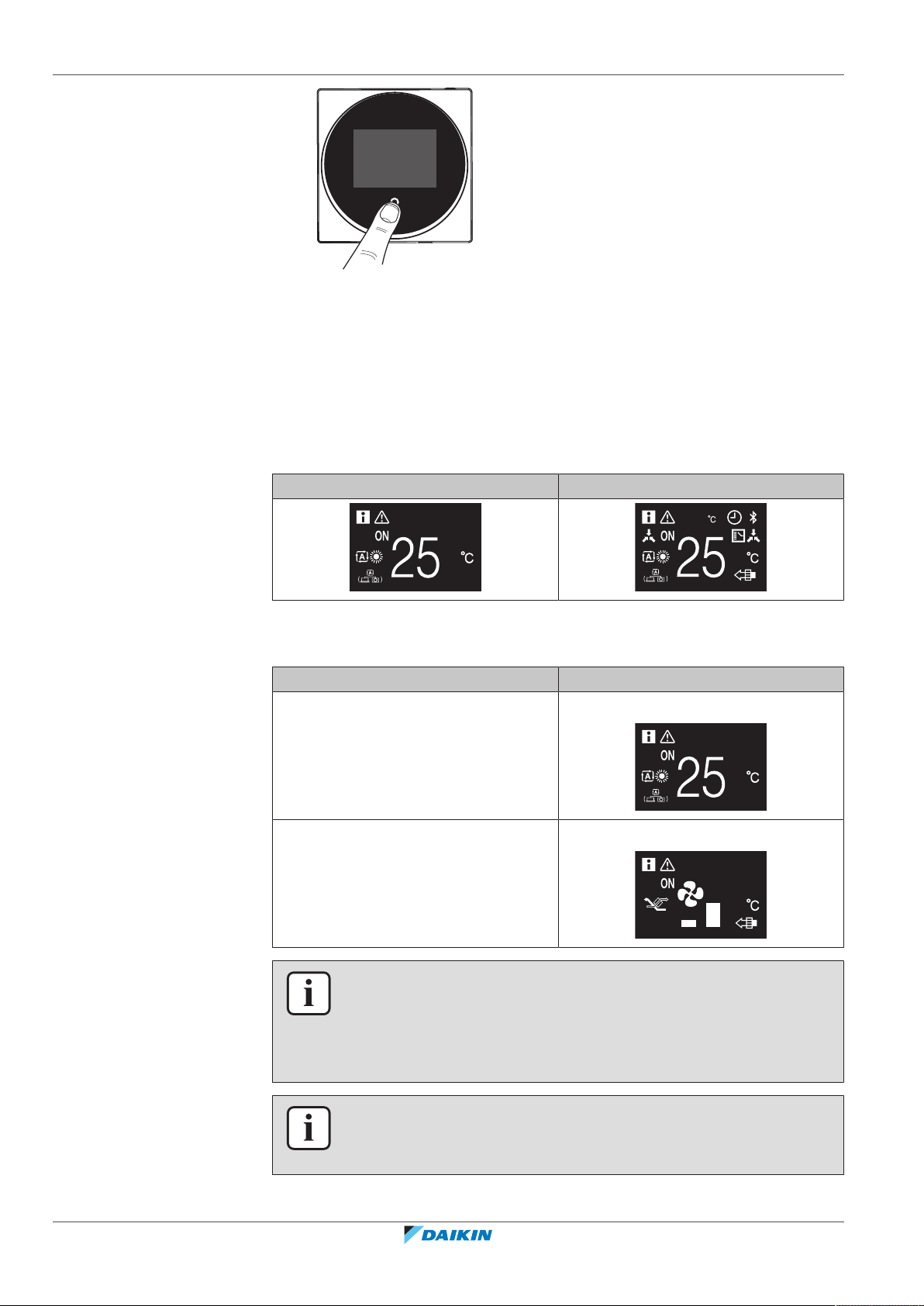

5.1.1 Startskärmen
Hemskärmsläge
Beroende på installationens konfiguration har fjärrkontrollen antingen en
standardhemskärm eller detaljerad hemskärm. Standardhemskärmen visar endast
begränsad information medan den detaljerade hemskärmen ger dig all möjlig
information med statusikoner. Om fjärrkontrollen inte används under en tid
återgår den alltid till hemskärmen.
Standard Detaljerat
Använda hemskärmen
Under vissa förhållanden kan du utföra åtgärder på fjärrkontrollens hemskärm.
Villkor Åtgärd
Systemet körs med kylningsdrift,
uppvärmningsdrift eller automatisk
drift.
Ändra börvärde
Installations- och användarhandbok
16
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
Villkor Åtgärd
5 | Drift
5.1.2 Huvudmeny
Systemet består ENDAST av
Ändra ventileringsnivå
värmeåtervinningsenheter.
INFORMATION
▪ Beroende på konfigurationen visar hemskärmen börvärdet antingen som ett
numeriskt värde eller en symbol. Mer information finns i "Om börvärdet"[423].
▪ Om hemskärmen visar börvärdet som en symbol visas endast statusikoner för
standardhemskärmsläge även när fjärrkontrollen visar en detaljerad hemskärm.
INFORMATION
Fjärrkontrollen är utrustad med en strömsparfunktion som gör att skärmen släcks
efter en tids inaktivitet. Tryck på en av knapparna om du vill tända skärmen igen.

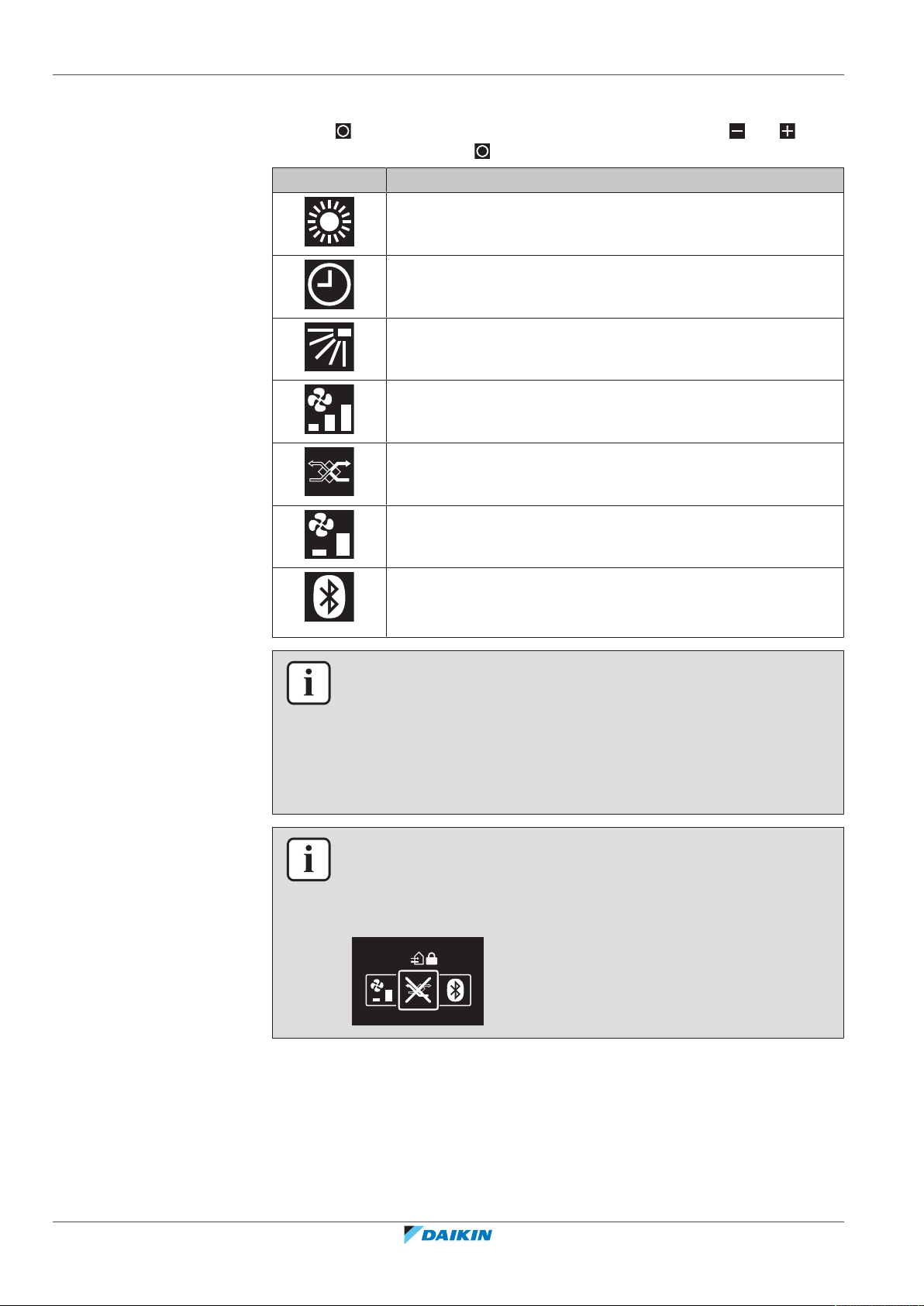

Tryck på för att gå till huvudmenyn från hemskärmen. Använd och för att
bläddra i menyerna. Tryck på igen för att öppna en av menyerna.
Meny Beskrivning
Driftläge. Ange driftläget.
Datum och tid. Ange datum och tid.
Luftflödesriktning. Ange inomhusenhetens luftflödesriktning.
Fläkthastighet. Ange inomhusenhetens fläkthastighet.
Ventileringsläge. Ange ventileringsdriftläge.
Ventileringsnivå. Ange fläkthastigheten för ventileringen.
Bluetooth. Aktivera Bluetooth för att styra systemet med
Madoka Assistant-appen och/eller utföra en
programvaruuppdatering av fjärrkontrollen.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
17
5 | Drift
INFORMATION
▪ Beroende på typ av inomhusenhet kan fler eller färre menyer vara tillgängliga.
▪ På huvudmenyn visar ikonen för varje enskild meny den inställning eller det läge
som är aktivt. Vid användning av fjärrkontrollen kan menyernas utseende skilja sig
från det som visas i den här handboken.
▪ Fjärrkontrollen har endast grundläggande funktioner. Se Madoka Assistant-appen
för avancerade funktioner (nedväxling, programtimer, etc.).
INFORMATION
Det är möjligt att menyerna är låsta. Om så är fallet visas de överstrukna på
huvudmenyn och åtföljs av en lås-ikon. Låsning av funktioner görs via Madoka
Assistant-appen. För mer information se Madoka Assistant-appen och
"Funktionslås"[4112].

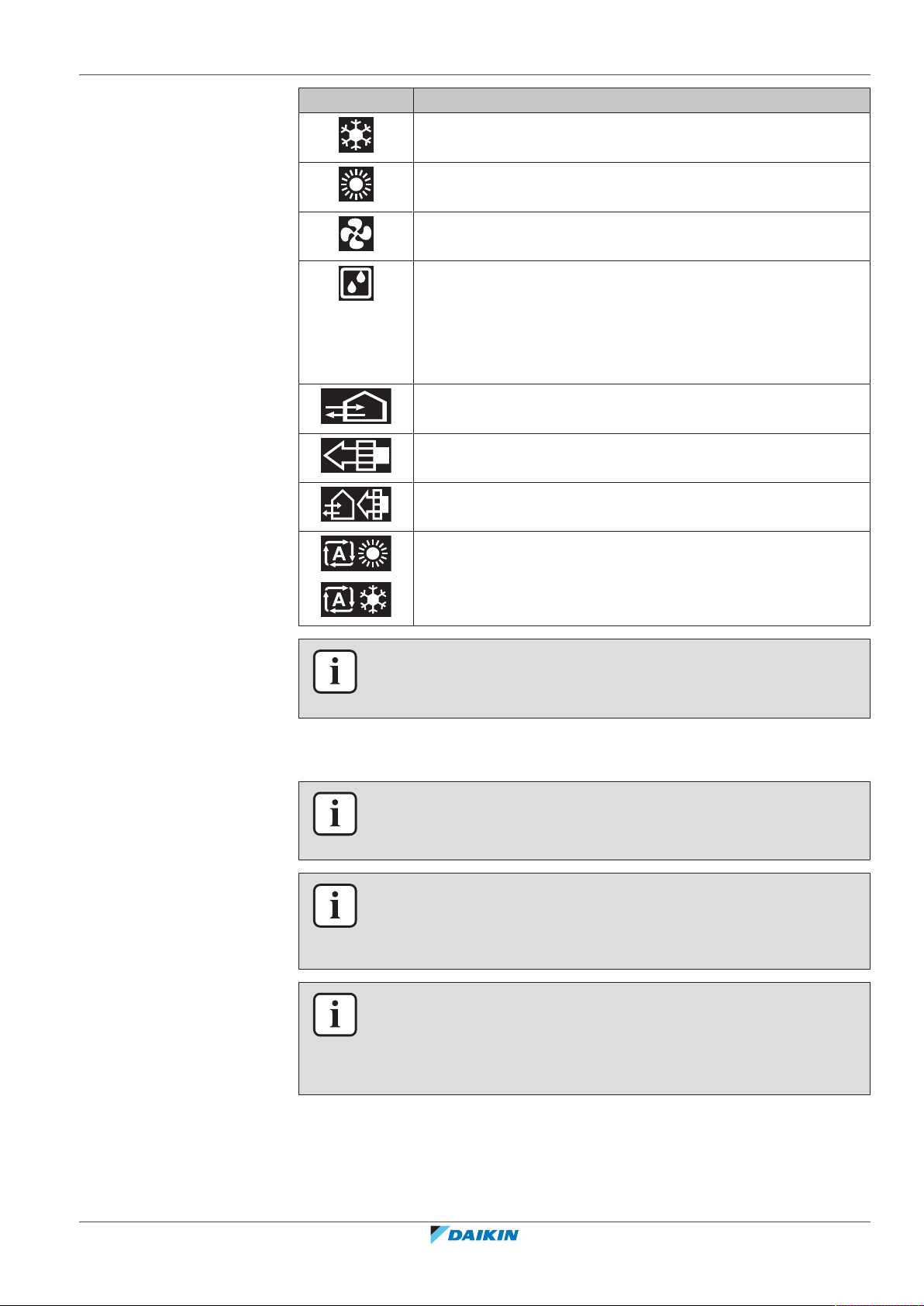

5.2 Driftläge
Inomhusenheten kan köras i olika driftlägen.
Ikon Driftläge
Kylning. I det här läget aktiveras kylning vid behov enligt
inställningspunkten eller nedväxlingsinställningen.
Uppvärmning. I det här läget aktiveras värme vid behov enligt
inställningspunkten eller nedväxlingsinställningen.
Enbart fläkt. I detta läge cirkuleras luften utan uppvärmning/
kylning.
Avfuktning. I det här läget sänks luftfuktigheten med minimal
temperatursänkning.
Temperaturen och fläkthastigheten styrs automatiskt och kan
inte anges med fjärrkontrollen.
Avfuktningen fungerar inte om rumstemperaturen är för låg.
Ventilation. I det här läget ventileras utrymmet, men ingen
kylning/uppvärmning görs.
Luftrening. I det här läget körs luftreningsenheten (tillval).
Installations- och användarhandbok
18
Ventilering + Luftrening. Kombination av ventilering och
luftrening.
Auto. I Auto-läget växlar anläggningen automatiskt mellan
uppvärmning och kylning beroende på temperaturinställningen.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
5.2.1 Om olika driftlägen
5 | Drift
INFORMATION
Beroende på vilken typ av inomhusenhet du använder kan fler eller färre lägen vara
tillgängliga.
INFORMATION
Om enheten är en ren kylningsmodell kan den endast köras i kylnings-, fläkt- och
avfuktningsläge.
INFORMATION
När driftlägen inte är tillgängliga på driftlägesmenyn är det också möjligt att de är
låsta. Låsning av driftlägen görs via Madoka Assistant-appen. För mer information se
Madoka Assistant-appen och "Funktionslås"[4112].
INFORMATION
Om driftlägesväxlingen för en inomhusenhet görs via centralstyrning (statusikonen
'Växling vid centralstyrning' blinkar på hemskärmen) är det INTE möjligt att ändra
inomhusenhetens driftläge. Mer information finns i "Huvudenhet för kylning/
uppvärmning"[484].
Kylning
Uppvärmning
Om utomhustemperaturen är hög kan det ta en stund innan
inomhustemperaturen når önskad temperatur.
När rumstemperaturen är låg och inomhusenheten är inställd på kylningsdrift kan
enheten först övergå till avfrostningsdrift (uppvärmning). Detta görs för att
förhindra en försämrad kylningskapacitet på grund av isbildning på värmeväxlaren.
Mer information finns i "Uppvärmning"[419].
Inomhusenheten kan köras i kylningsdriftläge eftersom den styrs av
nedväxlingsvillkor. Mer information finns i "Nedväxling"[4108].
Under uppvärmningsdrift tar det i allmänhet längre tid att uppnå angiven
temperatur än vid kylningsdrift. För att kompensera för detta rekommenderar vi
att systemet startas i förväg med timer-funktionen.
Inomhusenheten kan köras i uppvärmningsdriftläge eftersom den styrs av
nedväxlingsvillkor. Mer information finns i "Nedväxling"[4108].
För att motverka drag och försämrad uppvärmningskapacitet kan systemet köras i
följande särskilda uppvärmningsdriftlägen:
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
19
5 | Drift
Drift Beskrivning
Avfrostning För att förhindra försämrad
uppvärmningskapacitet på grund av att
is byggs upp på utomhusenheten
övergår systemet automatiskt i
avfrostningsdriftläge.
Vid avfrostningsdrift stannar
inomhusenhetens fläkt och följande ikon

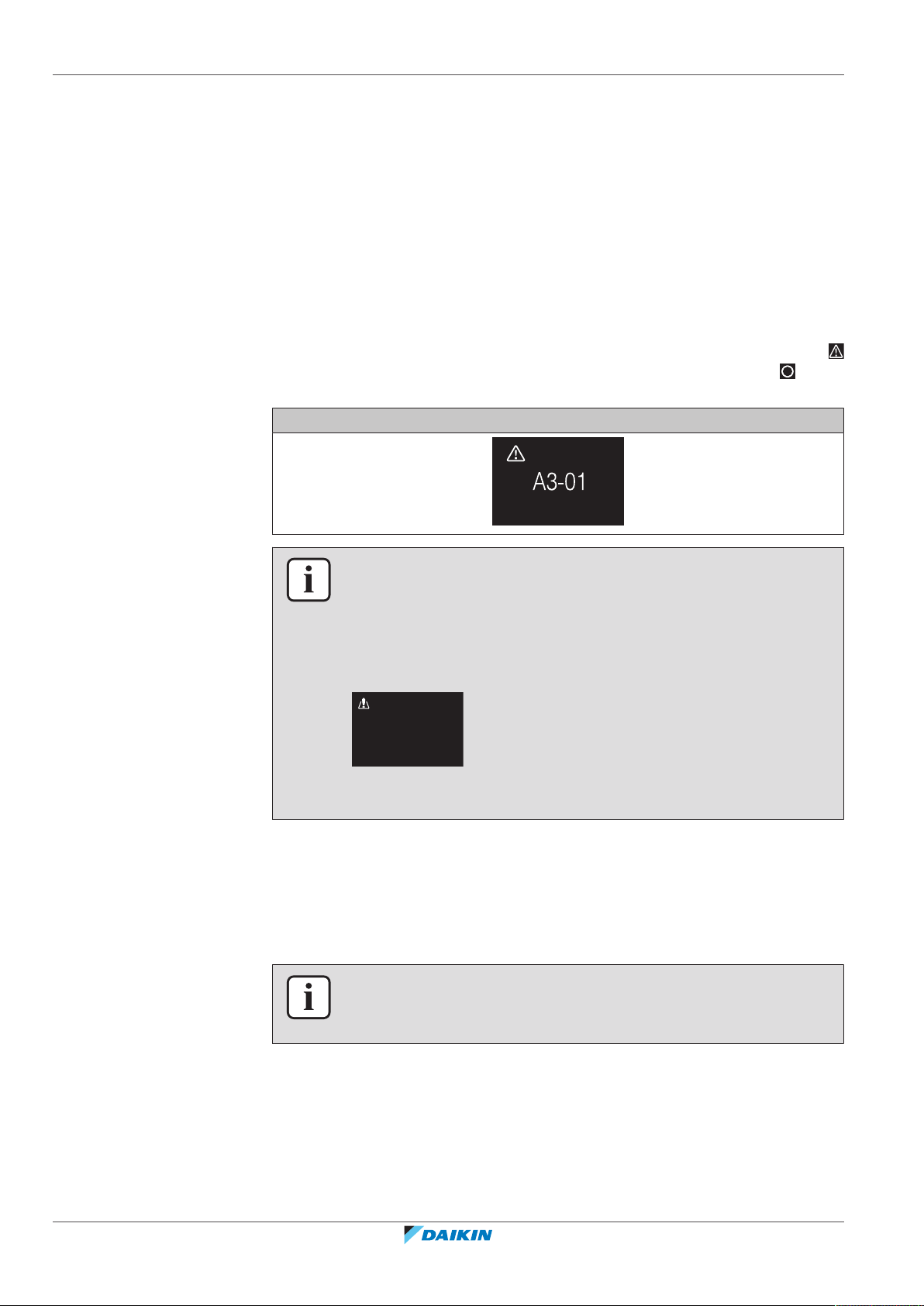

visas på hemskärmen:
Normal drift återupptas stoppar efter
cirka 6 till 8 minuter.
Värmestart (endast VRV) Vid värmestart stannar
inomhusenhetens fläkt och följande ikon
visas på hemskärmen:
Avfuktning
INFORMATION
När systemet är stoppat medan inomhusenheten körs i uppvärmningsdriftläge
fortsätter fläkten att köra i cirka 1 minut för att vädra ut eventuell återstående
restvärme.
INFORMATION
▪ Ju lägre lufttemperaturen är utomhus, desto lägre är uppvärmningskapaciteten.
Om uppvärmningskapacitet är otillräcklig rekommenderar vi att du använder en
annan värmekälla i kombination med luftkonditioneringsanläggningen (vädra
rummet regelbundet om du använder en förbränningskälla). Använd inte
uppvärmningsanläggningen någonstans där den utsätts för ett direkt solljus på
inomhusenheten).
▪ Inomhusenheter med varmluftscirkulationstyp. Resultatet blir att det tar en stund
efter driftstart innan rummet blir varmt.
▪ Inomhusenhetens fläkt körs automatiskt tills inomhustemperaturen i systemet
når en viss nivå.
▪ När varm luft samlas i taket och du fryser om fötterna bör du använda en
cirkulationsfläkt.
NOTERING
För att förhindra vattenläckor eller systemfel ska du INTE stänga av strömmen
omedelbart efter drift av inomhusenheten. Innan du stänger av systemet ska du
vänta tills dräneringspumpen tömt allt kvarvarande vatten i inomhusenheten (cirka
1minut).
Installations- och användarhandbok
20
INFORMATION
För att säkerställa problemfri start ska du inte stänga av strömmen när systemet är i
drift.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Auto
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
C2
+ C1
SP
+ C1
C2
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
DIFF
C2
+ C1
SP
+ C1
C2
SP
5 | Drift
INFORMATION
För börvärdeslogik för inomhusenhet kan systemet inte köras i Auto-läge. För Autoläge måste du därför välja börvärdeslogik för fjärrkontroll. För mer information se
Madoka Assistant-appen och "Börvärdeslogik"[4106].
Auto-driftläget beror på inställd börvärdeslogik i (Madoka Assistant-appen).
Enskilt börvärde Dubbla börvärden
Börvärde för kylning
Börvärde för uppvärmning
DIFF Minsta börvärdesskillnad mellan börvärde för
Uppvärmning och för Kylning
+C1 Växlingsbörvärde (med vakttimer)
C2 Börvärde för tvingad växling
0,5°C~2°C Lokalt inställningsbara temperaturintervall mellan
börvärden
INFORMATION
Standardvärdet för inställningsbart temperaturintervall (0,5°C~2°C) är 0,5°C.
En växling från ett driftläge till ett annat sker i följande fall:
Fall 1: primär växling ( +C1)
En växling görs vid det ögonblick rumstemperaturen stiger över/faller under
växlingsbörvärdet för kylning/uppvärmning (C1) och vakttimern har löpt ut.
Exempel:
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
21
5 | Drift
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C

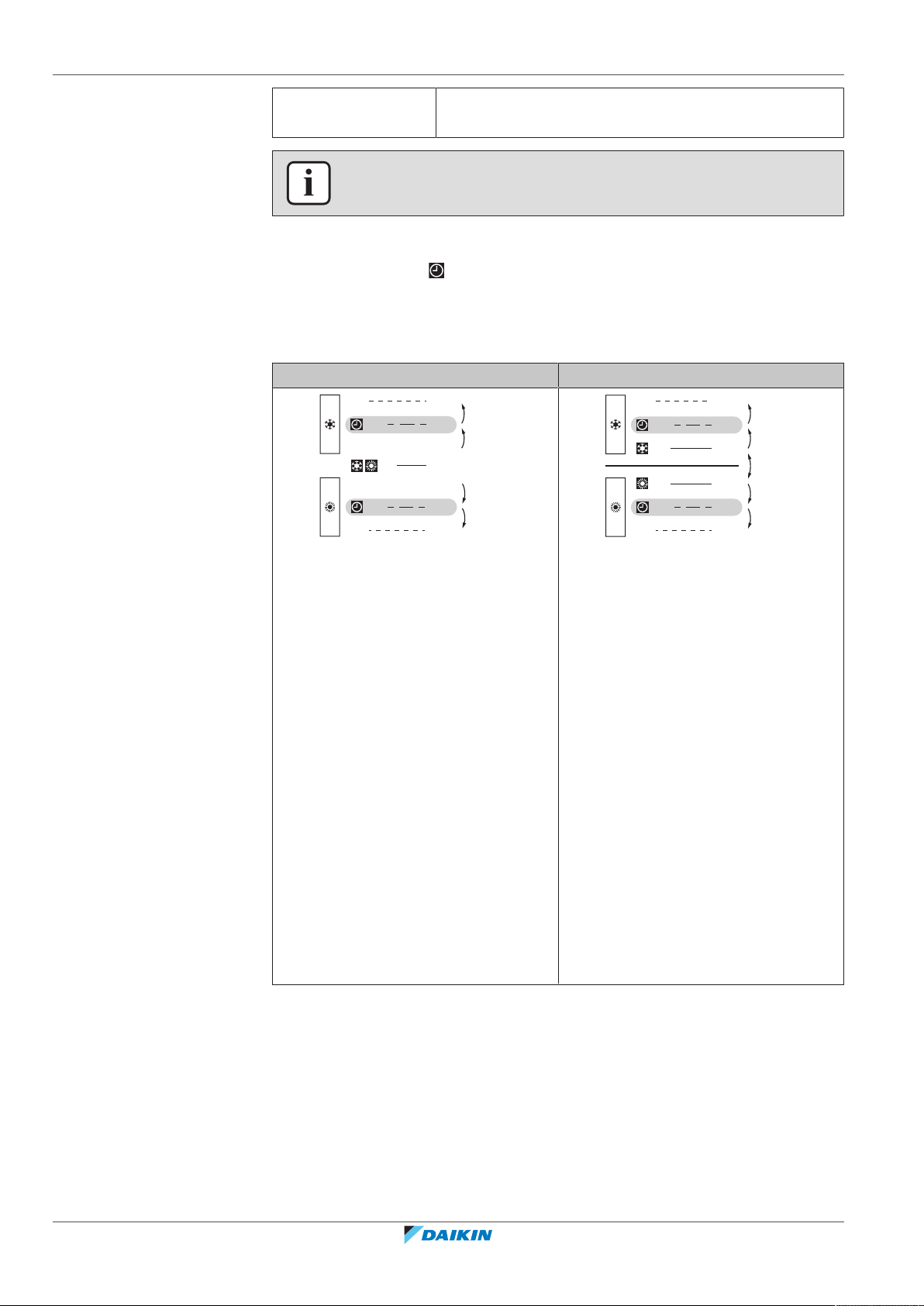

Enskilt börvärde Dubbla börvärden
Systemet värmer upp rummet. När
rumstemperaturen efter en stund stiger
över C1 (23°C) sker en växling från
uppvärmning till kylning, förutsatt att
vakttimern har löpt ut. Om vakttimern
inte har löpt ut kommer växlingen
endast att göras från den stund då
timern löper ut. Som resultat av
växlingen startar vakttimern om igen för
att tillåta eller förhindra nästa växling.
Systemet kyler ned rummet. När
rumstemperaturen efter en stund
sjunker under C1 (21°C) sker en växling
från kylning till uppvärmning, förutsatt
att vakttimern har löpt ut. Om
vakttimern inte har löpt ut kommer
växlingen endast att göras från den
stund då timern löper ut. Som resultat
av växlingen startar vakttimern om igen
för att tillåta eller förhindra nästa
växling.
Fall 2: tvingad växling (C2)
Systemet värmer upp rummet. När
rumstemperaturen efter en stund stiger
över C1 (25°C) sker en växling från
uppvärmning till kylning, förutsatt att
vakttimern har löpt ut. Om vakttimern
inte har löpt ut kommer växlingen
endast att göras från den stund då
timern löper ut. Som resultat av
växlingen startar vakttimern om igen för
att tillåta eller förhindra nästa växling.
Systemet kyler ned rummet. När
rumstemperaturen efter en stund
sjunker under C1 (21°C) sker en växling
från kylning till uppvärmning, förutsatt
att vakttimern har löpt ut. Om
vakttimern inte har löpt ut kommer
växlingen endast att göras från den
stund då timern löper ut. Som resultat
av växlingen startar vakttimern om igen
för att tillåta eller förhindra nästa
växling.
Installations- och användarhandbok
22
En växling tvingas fram vid det ögonblick rumstemperaturen stiger över/faller
under det tvingande växlingsbörvärdet för kylning/uppvärmning (C2) trots att
vakttimern inte har löpt ut.
Exempel:
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Enskilt börvärde Dubbla börvärden
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
5 | Drift
Systemet värmer upp rummet. När
rumstemperaturen stiger över C2 (24°C)
tvingas en växling från uppvärmning till
kylning fram trots att vakttimern inte
har löpt ut.
Systemet kyler ned rummet. När
rumstemperaturen sjunker under C2
(20°C) sker en tvingande växling från
kylning till uppvärmning trots att
vakttimern inte har löpt ut.
INFORMATION
För att förhindra att driftlägesväxlingar sker för ofta sker dessa typiskt endast när
vakttimern har löpt ut (d.v.s. Fall 1). För att förhindra att rummet blir för varmt eller
för kallt sker en tvingande växling när rumstemperaturen når C2 trots att vakttimern
inte har löpt ut (d.v.s. Fall 2).

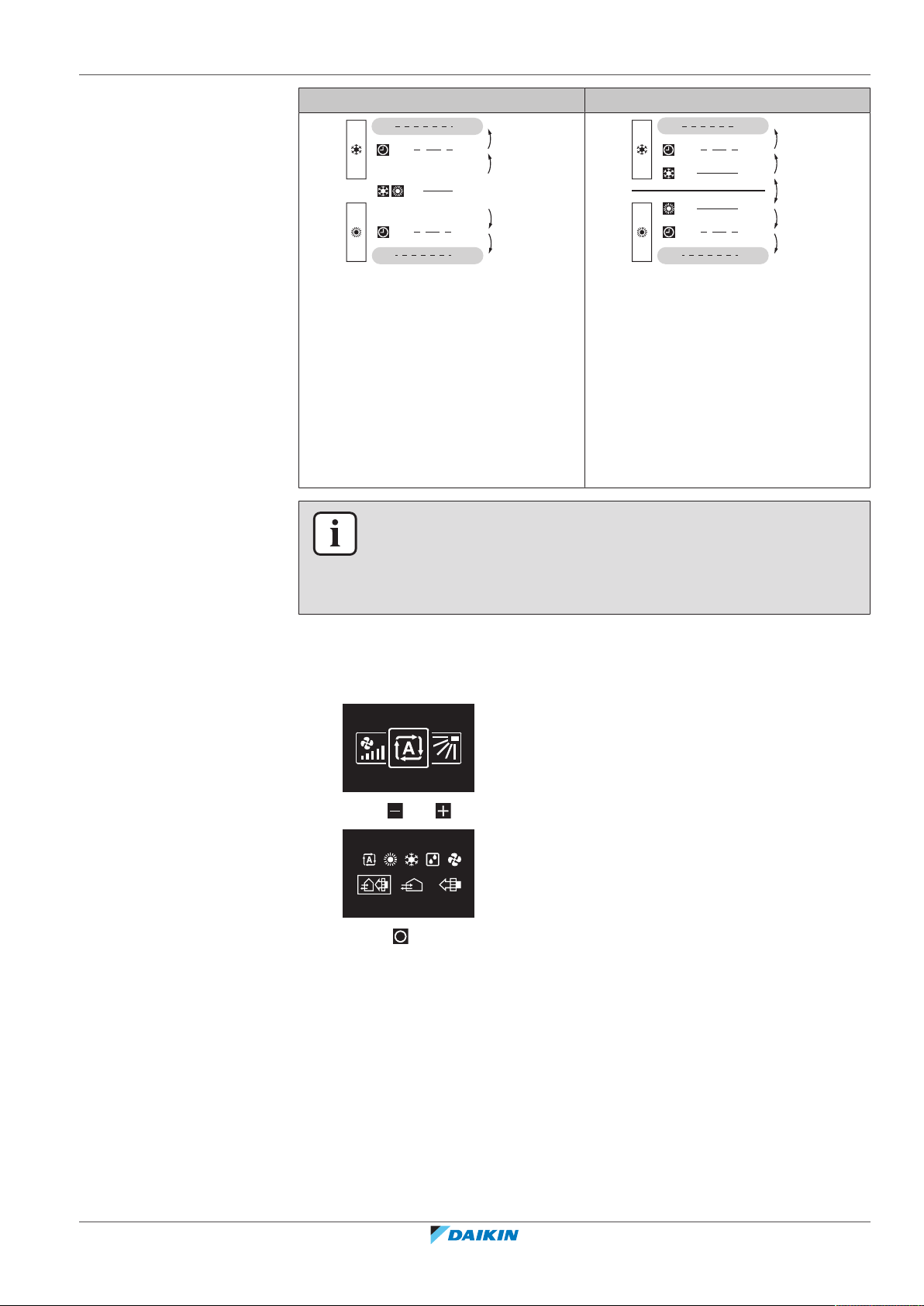

5.2.2 Så här ställer du in driftläget
1 Gå till driftlägesmenyn.
Systemet värmer upp rummet. När
rumstemperaturen stiger över C2 (26°C)
tvingas en växling från uppvärmning till
kylning fram trots att vakttimern inte
har löpt ut.
Systemet kyler ned rummet. När
rumstemperaturen sjunker under C2
(20°C) sker en tvingande växling från
kylning till uppvärmning trots att
vakttimern inte har löpt ut.
2 Använd och för att välja ett driftläge.
3 Tryck på för att aktivera.
Resultat: Inomhusenhetens driftläge ändras och fjärrkontrollen visar hemskärmen.
5.3 Börvärde
Börvärdet är måltemperaturen för drift i kylningsläge, uppvärmningsläge och Autoläge.
5.3.1 Om börvärdet
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Beroende på konfigurationen visar hemskärmen temperaturinställningen antingen
som ett numeriskt värde eller en symbol.
Installations- och användarhandbok
23
5 | Drift
28°C
+3°C
-3°C
25°C
22°C
INFORMATION
För inställning av hemskärmens börvärde, se Madoka Assistant-appen. Se även
"Skärm"[4102].
Börvärde på hemskärmen: Numeriskt
Om hemskärmen visar börvärdet som ett numeriskt värde kan du styra
rumstemperaturen genom att höja eller sänka börvärdet i steg om 1°C.
Standardintervallet för börvärde är 16°C~32°C. Om några begränsningar gjorts för
det här intervallet med funktionen börvärdesintervall (Madoka Assistantappfunktion, se "Börvärdesintervall" [4 109]) kan du endast höja eller sänka
börvärdet till börvärdesintervallets gränsvärden.
Börvärde på hemskärmen: Symbol
Om hemskärmen visar börvärdet som en symbol kan du styra rumstemperaturen
genom att höja eller sänka börvärdet i förhållande till
"referensbörvärdet" (indikeras visuellt med markören i mitten av termometern).
Det är möjligt att höja börvärdet tre steg om 1°C över och tre steg om 1°C under
referensbörvärdet.
Exempel: Om referensbörvärdet är 25°C kan du höja börvärdet till 28°C och sänka
det till 22°C.
INFORMATION
För inställning av referensbörvärdet, se Madoka Assistant-appen. Se även
"Skärm"[4102].
Undantag för denna logik är möjliga i händelse av:
▪ Begränsning av börvärdesintervall
▪ Centralstyrning/styrning med schema
Börvärdesintervall
Om några begränsningar gjorts för stanardbörvärdesintervallet (16°C~32°C) med
funktionen börvärdesintervall (Madoka Assistant-appfunktion, se
"Börvärdesintervall" [4 109]) kan du endast höja eller sänka börvärdet till
börvärdesintervallets gränsvärden.
Installations- och användarhandbok
24
Exempel: Om referenstemperaturen är 25°C kan du normalt sänka börvärdet tre
steg till 22°C. Om det finns en börvärdesgräns i intervallet på 23°C kan du bara
sänka börvärdet till 23°C.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
5 | Drift
28°C
+3°C
-2°C
25°C
23°C
28°C
+3°C
-3°C
25°C
22°C
28°C
+3°C
-3°C
25°C
22°C
27°C
+3°C
-3°C
24°C
21°C
21°C
Centralstyrning/Schema
Om systemet styrs med centralstyrning eller ett schema kan de vanliga
börvärdesintervallgränserna +3°C/–3°C åsidosättas OCH ändras.
OM DÅ
Centralstyrningen eller schemat ger ett
börvärde som är i det vanliga
börvärdesintervallet +3°C/–3°C.
Centralstyrningen eller schemat ger ett
börvärde som överskrider det vanliga
börvärdesintervallet +3°C/–3°C.
Inget ovanligt händer och systemet
följer den vanliga logiken för bärvärde
och börvärdesintervall.
Det angivna börvärdet blir den nya
övre/nedre gränsen för intervallet
+3°C/–3°C och hela intervallet flyttas i
förhållande till denna nya gräns.
Exempel: Referensbörvärdet anges till
25°C, vilket ger följande
börvärdesintervall:
Om centralstyrningen eller schemat
ändrar börvärdet till 21°C, vilket är
under gränsen, blir 21°C den nya nedre
gränsen och intervallet flyttas i
förhållande till denna nya gräns.
5.3.2 Så här anger du börvärdet
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Nödvändigt: Aktivt driftläge är antingen kylning, uppvärmning eller Auto.
1 Justera temperaturinställningen med och på hemskärmen.
Resultat: Inomhusenhetens temperaturinställning ändras.
Installations- och användarhandbok
25
5 | Drift
5.4 Datum och tid
Ange datum och tid för inomhusenheter som är anslutna till fjärrkontrollen.
5.4.1 Om datum och tid
Beroende på inställning för sommartid finns följande sommartidsindikatorer på
menyn för datum och tid:
Sommartid
Normaltid
Mer information finns under "Lokala inställningar för inomhusenhet" [4 71]
(fjärrkontrollinställningar) och "Datum och tid"[4103] (appinställningar).
5.4.2 Så här ställer du in datum och tid
1 Gå till tid- och datuminställningsmenyn.
2 Tryck på för att aktivera .
Resultat: Fälten aktiveras för redigering.
3 Ange datum och tid. Ställ in med och . Bekräfta med . Gå igenom
menyn tills alla fält är korrekt inställda.
Resultat: Du anger datum och tid.
INFORMATION
När du bekräftar värdet i ett fält kommer du automatiskt till nästa fält. Slutför
inställningarna och lämna menyn genom att gå till det sista fältet och bekräfta värdet
där.
5.5 Luftflöde
5.5.1 Luftflödesriktning
Installations- och användarhandbok
26
Luftflödesriktningen är riktningen för luft som blåses ut från enheten.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Om luftflödesriktning
Följande luftflödesriktninginställningar kan göras:
Fast position. Inomhusenheten blåser ut
luft i 1 av 5 fasta positioner.
Svängning. Inomhusenheten växlar
mellan de 5 positionerna.
Auto. Inomhusenhetens
luftflödesriktning justeras efter rörelser
som identifieras av en rörelsesensor.
5 | Drift
Riktning Skärm
INFORMATION
▪ Beroende på typ av inomhusenhet och/eller systemets layout och organisation är
luftflödesriktningen kanske inte tillgänglig.
▪ För vissa typer av inomhusenheter kan du inte ange luftflödesriktningen.
Automatisk luftflödesstyrning
I följande driftförhållanden styrs luftflödesriktningen automatiskt.
▪ När rumstemperaturen är högre än fjärrkontrollens börvärde för
uppvärmningsdrift (inklusive Auto-drift).
▪ När inomhusenheten körs i uppvärmningsläge och avfrostningsfunktionen är
aktiv.
▪ När inomhusenheter körs i kontinuerlig drift och luftflödesriktningen är
horisontal.
Så här anger du luftflödesriktningen
1 Gå till luftflödesriktningsmenyn.
2 Justera luftflödesriktningen med och .
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
3 Tryck på för att bekräfta.
Resultat: Inomhusenhetens luftflödesriktning ändras och fjärrkontrollen visar
hemskärmen.
Installations- och användarhandbok
27
5 | Drift
5.5.2 Fläkthastighet
Fläkthastigheten är styrkan på det luftflöde som kommer ut ur inomhusenheten.
Om fläkthastighet
Beroende på typ av inomhusenhet kan du välja mellan:
Fläkthastighet Skärm
2 fläkthastigheter
3 fläkthastigheter
5 fläkthastigheter
Vissa inomhusenheter har också stöd för automatisk fläkthastighet. I det här fallet
ändras inomhusenhetens fläkthastighet automatiskt enligt börvärdet och
inomhustemperaturen.
Fläkthastighet Skärm
Automatisk
INFORMATION
▪ För att skydda mekaniken är det möjligt att inomhusenheten själv växlar till
automatisk fläkthastighet.
▪ Det beror inte nödvändigtvis på ett systemfel om fläkten stannar. Fläkten kan
stanna när som helst.
▪ Det kan ta en stund innan ändringar av fläkthastigheten genomförs.
Så här anger du fläkthastigheten
1 Gå till fläkthastighetsmenyn.
Installations- och användarhandbok
28
2 Justera fläkthastigheten med och .
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
5.6 Ventilering
5.6.1 Ventileringsläge
5 | Drift
3 Tryck på för att bekräfta.
Resultat: Inomhusenhetens fläkthastighet ändras och fjärrkontrollen visar
hemskärmen.
INFORMATION
Ventileringsinställningar kan ENDAST göras för värmeåtervinningsenheter.
Värmeåtervinningsenheten kan köras i olika driftlägen.
Ikon Ventileringsläge
Ventilering för energiåtervinning. Utomhusluft tillförs rummet
efter att ha passerat genom en värmeväxlare.
Bypass. Utomhusluften tillförs rummet utan att passera genom
en värmeväxlare.
Auto. För mest effektiv ventilering av rummet växlar
värmeåtervinningsenheten automatiskt mellan bypass- och
energiåtervinningsläge (baserat på interna beräkningar).
INFORMATION
Beroende på typ av värmeåtervinningsenhet kan fler eller färre ventileringslägen vara
tillgängliga.
INFORMATION
Ventilationslägesförändringar är möjliga oavsett vilken huvudstyrning av kylning/
uppvärmning som är aktiv. Mer information finns i "Huvudenhet för kylning/
uppvärmning"[484].
NOTERING
Innan systemet startas MÅSTE enheten ha varit strömsatt i minst 6timmar för att
undvika kompressorfel vid start.
INFORMATION
För att säkerställa problemfri start ska du inte stänga av strömmen när systemet är i
drift.

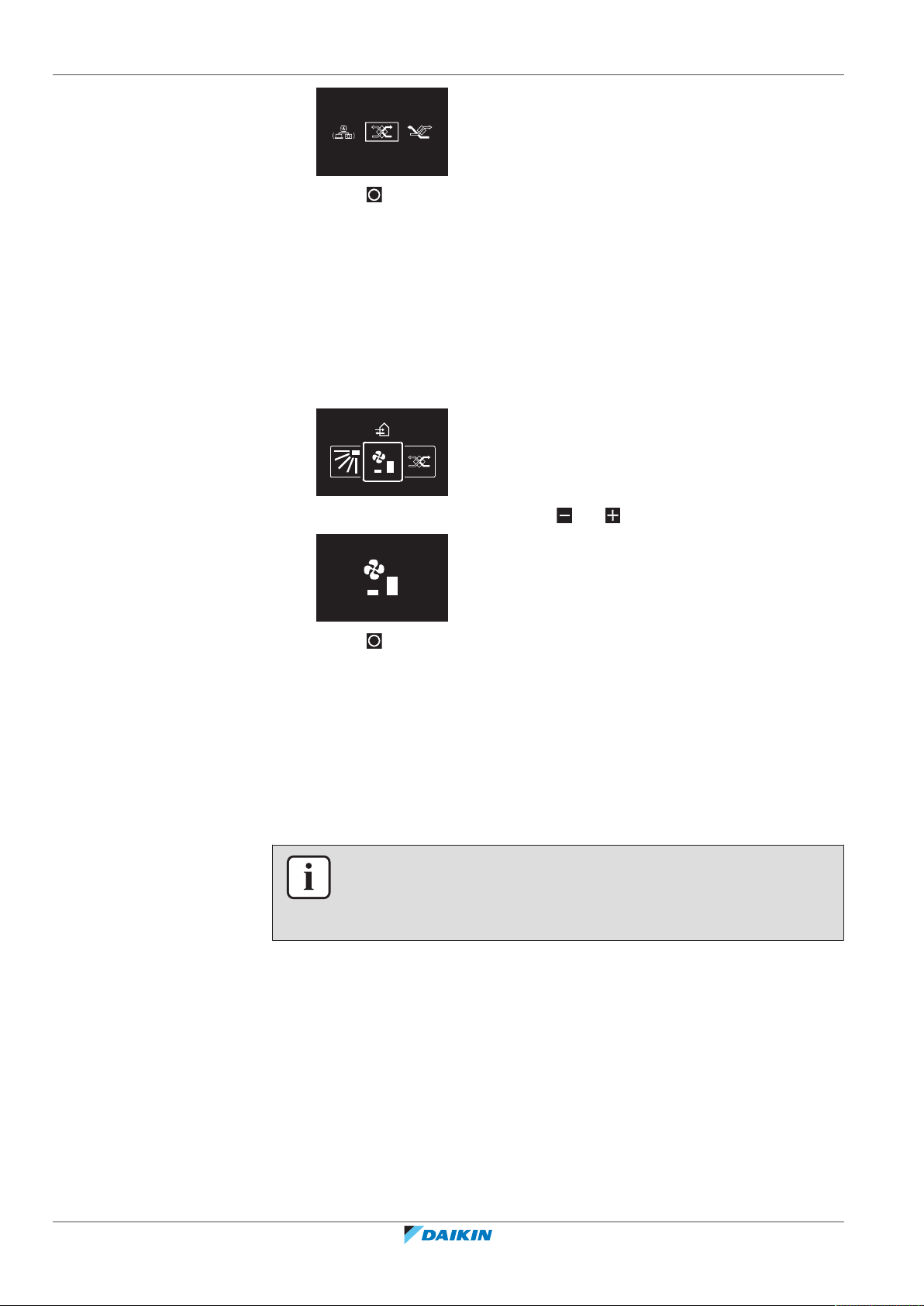

Så här ställer du in ventileringsläge
1 Gå till ventileringslägesmenyn.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
2 Använd och för att välja ett ventileringsläge.
Installations- och användarhandbok
29
5 | Drift
3 Tryck på för att aktivera.
Resultat: Värmeåtervinningsenhetens driftläge ändras och fjärrkontrollen visar
hemskärmen.
5.6.2 Ventileringsnivå
Ventileringshastigheten är fläkthastigheten vid ventileringsdrift.
Så här ställer du in ventileringsnivå
1 Gå till ventileringshastighetsmenyn.
2 Justera ventileringshastigheten med och .
3 Tryck på för att bekräfta.
Resultat: Värmeåtervinningsenhetens ventileringshastighet ändras och
fjärrkontrollen visar hemskärmen.
5.7 Avancerad användning
Fjärrkontrollen har endast grundläggande funktioner. Använd Madoka Assistantappen för avancerade funktioner.
INFORMATION
Innan du kan styra fjärrkontrollen med appen måste du först ansluta den till den
mobilenhet där appen är installerad. Mer information finns under "15.2 Para
ihop"[491].
Installations- och användarhandbok
30
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
6 Underhåll och service
6.1 Översikt: Underhåll och service
Kontakta leverantören om systemet behöver underhåll eller service. För indikering
av att underhåll behövs visas på fjärrkontrollens hemskärm och/eller en
varningsskärm så fort du trycker på för att gå till huvudmenyn.
Följande varningsskärmar gäller för inomhusenheters underhåll:
Rengöring av inomhusenhetens filter Utbyte av inomhusenhetens filter
6 | Underhåll och service
Tömning av inomhusenhetens
dammbehållare
—
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
31
7 | Felsökning
CH-02
1234
7 Felsökning
I detta kapitel
7.1 Översikt: Felsökning
7.1 Översikt: Felsökning................................................................................................................................................................ 32
7.2 Köldmediumläckage identifierat ............................................................................................................................................ 32
7.2.1 Om detektering av köldmediumläckage ................................................................................................................ 32
7.2.2 Så här stoppar du ett läckagedetekteringslarm .................................................................................................... 33
Kontakta leverantören om ett fel uppstår. För indikering av fel i systemet visas
på fjärrkontrollens hemskärm och/eller en felskärm så fort du trycker på för att
gå till huvudmenyn.
Felskärm (exempel)
INFORMATION
Om fjärrkontrollen är inställd för att endast köras i läget "Övervakare" lägger
fjärrkontrollen till "övervakat rums adress" för den felaktiga inomhusenheten på
felskärmen. I läget "Övervakare" måste du ange en unik "adress för övervakat rum"
för alla inomhusenheter. Du kan ange "adress för övervakat rum" i appen Madoka
Assistant. Observera att vid flera läckage visas endast adressen för den första
enheten med fel.
Mer information om de lägen fjärrkontrollen kan ställas i finns under "4.1 Om
fjärrkontrollen"[412].
7.2 Köldmediumläckage identifierat
När systemet upptäcker en köldmediumläcka aktiveras ett larm. Stoppa larmet och
kontakta leverantören.
INFORMATION
Mer information om vad du ska göra i appen i händelse av ett köldmediumläckage
finns under "15Om appen"[490].
7.2.1 Om detektering av köldmediumläckage
Installations- och användarhandbok
32
Vilken information som fjärrkontrollen visar i händelse av en köldmediumläcka
beror på vilket driftläge fjärrkontrollen är ställd i.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Normalt läge och Endast larm-läge
A0-11
Unit 00
A0-11A0-11
A0-11
1234
A0-11
Unit 00
A0-11
Unit 00
Huvudfjärrkontroll Sekundär fjärrkontroll
7 | Felsökning
Fjärrkontrollen visar enhetsnumret för
den läckande inomhusenheten
Övervakarläge
Huvudfjärrkontroll Sekundär fjärrkontroll
— Fjärrkontrollen visar det övervakade
INFORMATION
Mer information om lägen finns under "4.1Om fjärrkontrollen"[412].
Fjärrkontrollen visar inte enhetsnumret
för den läckande inomhusenheten
rummets adress för den läckande
inomhusenheten
7.2.2 Så här stoppar du ett läckagedetekteringslarm
1 Håll ned i 3sekunder för att stoppa larmet.
Resultat: Larmsignalen stängs av.
2 Kontakta leverantören.
INFORMATION
Om fjärrkontrollen är inställd för att endast köras i läget 'Övervakare' lägger
fjärrkontrollen till det övervakade rummets adress för den inomhusenhet där
läckagedetekteringslarmet utlösts. Det är dock inte möjligt att stoppa larmet för
inomhusenhetens fjärrkontroll (ställd för drift i något av lägena "Normal" eller
"Endast larm") från fjärrkontrollen i läget "Övervakare". Larmet för fjärrkontrollen
ansluten till inomhusenheten med läckan måste stoppas individuellt.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
33
För installatören
För installatören
Installations- och användarhandbok
34
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
8 Om lådan
a b
1× 2×
8.1 Så här packar du upp fjärrkontrollen
1 Öppna förpackningen.
2 Ta ur tillbehören.
a Installations- och användarhandbok
b Träskruvar + väggplugg (Ø4,0×30)
8 | Om lådan
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
35
9 | Förberedelse
10 mm
L
9 Förberedelse
9.1 Kabelkrav
9.1.1 Så här förbereder du kablar för installation
All kabeldragning måste uppfylla följande krav:
Kabelspecifikation Värde
Typ Skärmad tvåtrådig vinylkabel
Diameter 0,75~1,25 mm
2
Maxlängd 500 m
1 Skala bort höljet på den del av kabeln som ska föras in genom fjärrkontrollens
bakre hölje (L). Se bilden och tabellen.
2 Håll de två 2 kablarna 10mm ifrån varandra.
Kabelutgång L
Överkant ±150mm
Vänster ±120mm
Undersida ±100mm
Baksida Inga krav
Installations- och användarhandbok
36
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
10 Installation
a
b
c
I detta kapitel
10.1 Översikt: Installation............................................................................................................................................................... 37
10.2 Montera fjärrkontrollen ......................................................................................................................................................... 37
10.2.1 Om montering av fjärrkontrollen........................................................................................................................... 37
10.2.2 Så här monterar du fjärrkontrollen ....................................................................................................................... 38
10.3 Anslutning av elkablarna ........................................................................................................................................................ 38
10.3.1 Försiktighetsåtgärder vid anslutning av elkablar................................................................................................... 38
10.3.2 Så här ansluter du elkablar .................................................................................................................................... 39
10.4 Stänga fjärrkontrollen............................................................................................................................................................. 40
10.4.1 Försiktighetsåtgärder vid stängning av fjärrkontrollen ......................................................................................... 40
10.4.2 Så här stänger du fjärrkontrollen........................................................................................................................... 40
10.5 Öppna fjärrkontrollen............................................................................................................................................................. 41
10.5.1 Försiktighetsåtgärder vid öppning av fjärrkontrollen............................................................................................ 41
10.5.2 Så här öppnar du fjärrkontrollen ........................................................................................................................... 41
10.1 Översikt: Installation
Installation av fjärrkontrollen består vanligtvis av följande steg:
1 Bestämma hur du vill dra elkablarna och klippa bort en del av det bakre höljet
för att göra plats för dem.
2 Montering av bakre höljet på väggen.
3 Anslutning av elkablar.
4 Stänga fjärrkontrollen.
10 | Installation
10.2 Montera fjärrkontrollen
10.2.1 Om montering av fjärrkontrollen
Innan du kan montera fjärrkontrollen måste du bestämma kabeldragningen och
därefter ta bort motsvarande del av fjärrkontrollens bakre hölje.
Kabeldragningen kan göras från översida, baksida, vänster sida eller undersida. Ta
bort en del av det bakre höljet enligt bilden:
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
a Kabeldragning från översidan
b Kabeldragning från vänster
c Kabeldragning från undersida
Om du drar kablarna från baksidan behöver du inte ta bort någonting.
Installations- och användarhandbok
37
10 | Installation

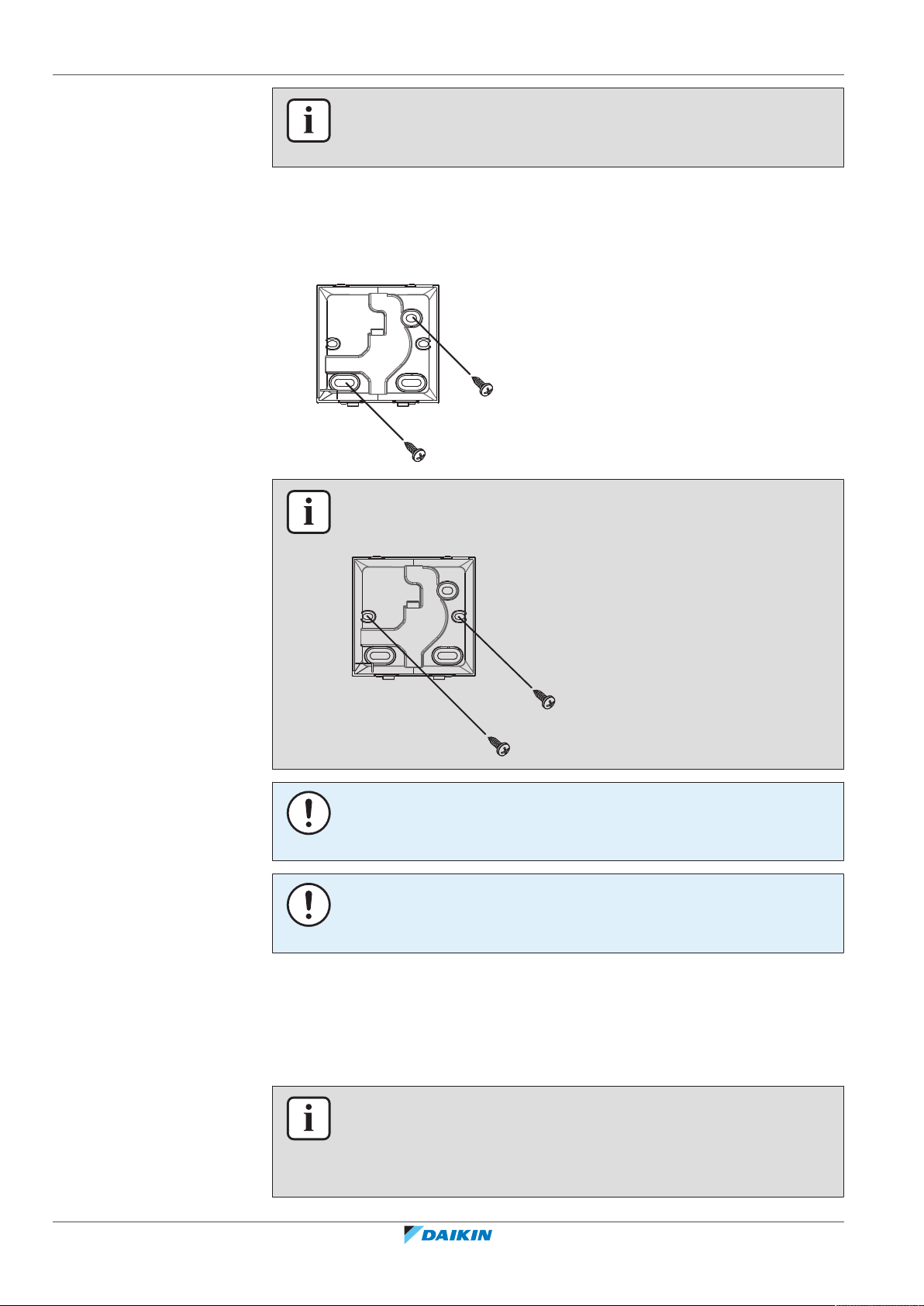

10.2.2 Så här monterar du fjärrkontrollen
INFORMATION
När du drar kablar uppåt eller bakåt ska kablarna dras genom ett genomföringshål
innan det bakre höljet monteras på väggen.
1 Ta skruv och plugg från tillbehörspåsen.
2 Montera bakre höljet på en plan yta.
INFORMATION
Vid behov (t.ex. vid montering på en infälld elinstallationsbox) monteras den bakre
kåpan genom förstansade hål.
10.3 Anslutning av elkablarna
10.3.1 Försiktighetsåtgärder vid anslutning av elkablar
Installations- och användarhandbok
38
NOTERING
Vid montering det bakre höljet på en infälld elinstallationsbox i en vägg ska väggen
vara helt plan.
NOTERING
Dra inte åt monteringsskruvarna för hårt eftersom fjärrkontrollens baksida då kan bli
skev.
INFORMATION
Läs även säkerhetsföreskrifterna och kraven i följande kapitel:
▪ Allmänna försiktighetsåtgärder
▪ Förberedelser
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
10 | Installation
P1P2
P1P2
VARNING
All lokal kabeldragning och alla lokala komponenter MÅSTE installeras av en behörig
elektriker och installationen MÅSTE följa tillämplig lagstiftning.
FÖRSIKTIGT
Vid anslutning av fjärrkontrollen till inomhusenheten ska inomhusenhetens
kopplingsbox och signalkablar inte vara anslutna.
NOTERING
Kablaget för anslutning medföljer INTE.
NOTERING
Vid kabeldragning ska du hålla kablarna ifrån strömförsörjningens kablage för att
undvika störningar (brus).
INFORMATION
P1 och P2 har ingen polaritet.
10.3.2 Så här ansluter du elkablar

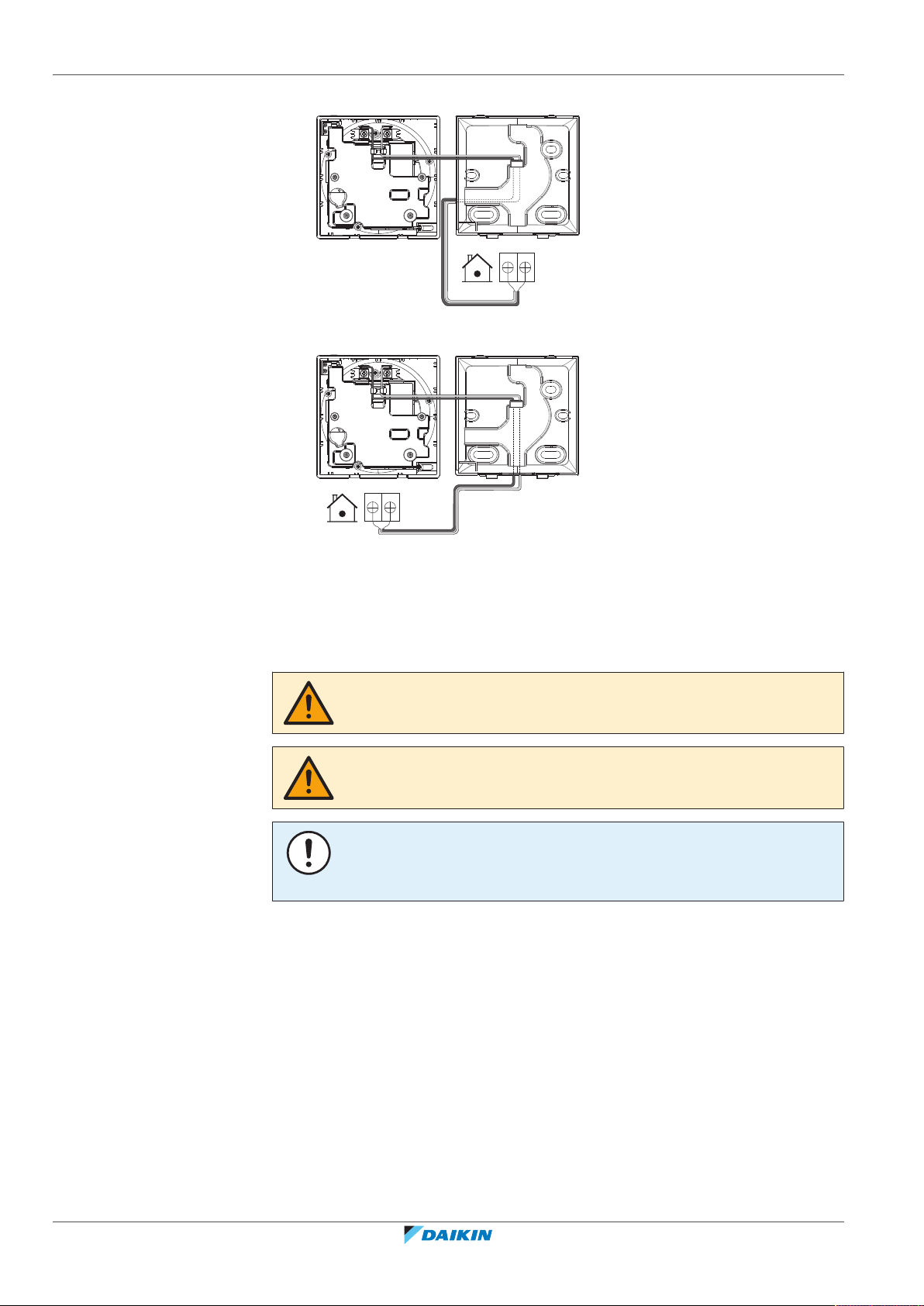

Anslut fjärrkontrollens terminaler P1/P2 till inomhusenhetens terminaler P1/P2.
Ovanifrån
Från baksidan
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
39
10 | Installation
P1P2
P1P2
Från vänster
Från botten
10.4 Stänga fjärrkontrollen
10.4.1 Försiktighetsåtgärder vid stängning av fjärrkontrollen
FÖRSIKTIGT
Rör aldrig vid delar inuti kontrollpanelen.
FÖRSIKTIGT
Var försiktig så att du inte klämmer några kablar när du stänger fjärrkontrollen.
NOTERING
Förhindra skador genom att se till att fjärrkontrollens front klickas fast i bakre höljet
ordentligt.
10.4.2 Så här stänger du fjärrkontrollen
1 Klicka fast fjärrkontrollens front i det bakre höljet.
Installations- och användarhandbok
40
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
1
2
2 När installationsplatsen är dammfri tar du bort skyddsförseglingen.
10.5 Öppna fjärrkontrollen
10.5.1 Försiktighetsåtgärder vid öppning av fjärrkontrollen
10 | Installation
NOTERING
Fjärrkontrollens kretskort är monterat på det främre höljet. Var försiktig så att du
inte skadar kretskortet när du öppnar fjärrkontrollen.
NOTERING
När det främre höljet är borttaget från det bakre ska du skydda kretskortet från
damm och fukt.
10.5.2 Så här öppnar du fjärrkontrollen
1 Sätt en skruvmejesel i en av de undre stängningsmekanismerna och vrid den
långsamt.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
41
11 | Starta upp systemet
a
b
c d
11 Starta upp systemet
11.1 Ange fjärrkontrolläge
FÖRSIKTIGT
Innan du startar system ska du kontrollera att:
▪ Inomhusenhetens och utomhusenhetens kabeldragning är slutförd.
▪ Kopplingsboxens lock är stängt på inomhusenheter och utomhusenheter.
Fjärrkontrollen får ström från inomhusenheten. Den startar automatiskt när den
ansluts. Sätt på inomhusenheten om du vill använda fjärrkontrollen.
När fjärrkontrollen har ström startar den automatiskt. Om det är den första och
enda fjärrkontrollen som är ansluten till inomhusenheten anges den automatiskt
som "Normal" huvudfjärrkontroll.
Vid start ska fjärrkontrollen ställas i något av lägena "Normal", "Endast larm" eller
"Övervakare", och anges som huvudfjärrkontroll eller sekundär fjärrkontroll. Om en
fjärrkontroll ställs i läget "Övervakare" kan den endast vara en sekundär
fjärrkontroll.
a Utomhusenhet
b Inomhusenhet
c Huvudfjärrkontroll
d Sekundär fjärrkontroll
På informationsskärmen indikeras huvud-/sekundärstatus med följande ikoner:
Ikon Beskrivning
Huvudenhet
Sekundär
Mer information finns i "Informationsskärm"[451].
INFORMATION
Du kan bara använda huvud- och sekundärfjärrkontroller av samma typ.
INFORMATION
Om systemet har en digital insignaladapter BRP7A5* kan du inte ansluta och välja en
sekundär fjärrkontroll. Anslutning av en andra fjärrkontroll när systemet redan har
adaptern orsakar ett felläge i adaptern.
Installations- och användarhandbok
42
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
11 | Starta upp systemet
INFORMATION
Om en sekundär fjärrkontroll inte visar hemskärmen två minuter efter att den valts
ska du stänga av strömmen och kontrollera kabeldragningen.
INFORMATION
När fjärrkontrollen omväljs måste strömmen till systemet stängas av och sättas på
igen.
INFORMATION
Sekundära fjärrkontroller har inte stöd för alla funktioner. Om du inte kan hitta en
funktion på en sekundär fjärrkontroll kan du se om den finns på huvudfjärrkontrollen.
INFORMATION
För att huvudfjärrkontroller och sekundärfjärrkontroller ska fungera tillsammans
måste de ha samma värde för inställningen "Börvärde på hemskärmen" (Madoka
Assistant-appinställning), d.v.s. alla inställda på "Numeriskt" eller alla inställda på
"Symbol".
11.1.1 Så här anger du en fjärrkontroll som sekundär
Nödvändigt: En huvudfjärrkontroll är redan ansluten till inomhusenheten.
1 Anslut en andra fjärrkontroll.
Resultat: Den startar automatiskt.
2 Vänta tills felkoden U5 eller U8 visas på skärmen.
3 När felkoden U5 eller U8 visas trycker du på och håller den nedtryckt tills
"2" visas på skärmen.
Resultat: Fjärrkontrollen är nu angiven som sekundär.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
43
12 | Fjärrkontroll: Översikt
12 Fjärrkontroll: Översikt
I detta kapitel
12.1 Om fjärrkontrollen.................................................................................................................................................................. 44
12.2 Knappar................................................................................................................................................................................... 45
12.3 Statusikoner............................................................................................................................................................................ 46
12.4 Statusindikator........................................................................................................................................................................ 47
12.1 Om fjärrkontrollen
Beroende på installationens konfiguration kan fjärrkontrollen köras i något av tre
olika lägen. Fjärrkontrollen har olika funktionalitet för varje läge.
12.1.1 Så här konfigurerar du fjärrkontrollen................................................................................................................... 45
12.4.1 Beteende ................................................................................................................................................................ 47
Läge Funktionalitet
Normal Fjärrkontrollen har alla funktioner.
Alla funktioner som beskrivs under
"13Drift"[449] är tillgängliga.
Fjärrkontrollen kan vara huvudenhet
eller sekundär enhet.
Endast larm Fjärrkontrollen fungerar endast för
larmdetektering av läckage för en
enskild inomhusenhet.
Inga funktioner som beskrivs under
"13Drift"[449] är tillgängliga.
Information om
läckagedetekteringslarmet finns under
"7.2Köldmediumläckage
identifierat"[432].
Fjärrkontrollen kan vara huvudenhet
eller sekundär enhet.
Övervakare Fjärrkontrollen fungerar endast för
larmdetektering av läckage för hela
systemet, d.v.s. för flera
inomhusenheter och deras respektive
fjärrkontroller. Detta läge är avsett för
att en fjärrkontroll ska kunna användas
på en övervakningsplats, t.ex.
receptionsdisken på ett hotell.
Installations- och användarhandbok
44
Inga funktioner som beskrivs under
"13Drift"[449] är tillgängliga.
Information om
läckagedetekteringslarmet finns under
"7.2Köldmediumläckage
identifierat"[432].
Fjärrkontrollen kan endast vara
sekundär enhet.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Mer information om hur du ställer in fjärrkontrollen för användning i specifika
+
-
c b d
a
lägen finns under "Så här konfigurerar du fjärrkontrollen" [4 45]. I läget
"Övervakare" är det viktigt att du anger adressen för det övervakade rummet för
att kunna veta för vilken inomhusenhet läckagedetekteringslarmet utlösts. Se
"Övervakat rums adress"[4120] för mer information.
12.1.1 Så här konfigurerar du fjärrkontrollen
Du kan konfigurera fjärrkontrollen i något av tre olika lägen. Mer information om
lägen finns under "12.1Om fjärrkontrollen"[444].
Läge Konfiguration
12 | Fjärrkontroll: Översikt
Ändra lokal inställning för fjärrkontroll:
12.2 Knappar
Normal (standard)
Läge: R2
SW: 5
Värde: 0
Ändra lokal inställning för fjärrkontroll:
Endast larm
Läge: R2
SW: 5
Värde: 1
Ändra lokal inställning för fjärrkontroll:
Övervakare
Läge: R2
SW: 5
Värde: 2
Mer information om hur du ändrar lokala inställningar för fjärrkontroll finns under
"Lokala inställningar"[467].
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
a
PÅ/AV
▪ Tryck för att sätta på systemet när det är avstängt.
▪ Tryck för att stänga av systemet när det är på.
b
ANGE/AKTIVERA/STÄLL IN
▪ Tryck för att gå till huvudmenyn från hemskärmen.
▪ Gå till en av undermenyerna från huvudmenyn.
▪ Från respektive undermeny, aktivera ett drift-/ventilationsläge.
▪ Bekräfta en inställning i en av undermenyerna.
c
VÄXLA/JUSTERA
Installations- och användarhandbok
45
12 | Fjärrkontroll: Översikt
12.3 Statusikoner
▪ Växla vänster.
▪ Justera en inställning (standard: minskning).
d
VÄXLA/JUSTERA
▪ Växla höger.
▪ Justera en inställning (standard: ökning).
Ikon Beskrivning
Systemdrift PÅ. Indikerar att systemet är i drift.
Systemdrift AV. Indikerar att systemet INTE är i drift.
Bluetooth.
(1)
Indikerar att fjärrkontrollen har kontakt med en
mobil enhet, för användning med Madoka Assistant-appen.
Låst. Indikerar att en funktion eller ett driftläge är låst och därför
inte kan därför inte användas eller väljas.
Centralstyrning. Visas om systemet styrs av en central
styrutrustning (tillval), vilket gör att styrning av systemet via
fjärrkontrollen är begränsad.
Växling vid centralstyrning. Indikerar att växling kyla/värme styrs
centralt av en annan inomhusenhet eller en kyla-/värmeväljare
(tillval) som är ansluten till utomhusenheten.
Avfrostning/Varmstart. Indikerar att avfrostningsläget/
varmstartläget är aktivt.
Schema/Timer. Indikerar att systemet körs enligt schemat eller
att avstängningstimern är aktiverad.
Tid ej inställd. Indikerar att tiden ej är inställd i fjärrkontrollen.
Självrengöring av filtret. Indikerar att självrengöring av filtret
pågår.
Snabbstart. Indikerar att snabbstartsläget är aktivt (endast Sky
Air).
(1)
Bluetooth®-ordmärket och -logotyper är registrerade varumärken som ägs av Bluetooth SIG, Inc. och Daikin Europe N.V.
dessa under licens. Andra varumärken och handelsnamn tillhör respektive ägare.
Installations- och användarhandbok
46
Testdrift. Indikerar att testdriftläget är aktivt (endast Sky Air).
Inspektion. Indikerar att inomhusenheten eller utomhusenheten
inspekteras.
Regelbunden inspektion. Indikerar att inomhusenheten eller
utomhusenheten inspekteras.
Reserv. Indikerar att en inomhusenhet i systemet är angiven som
reservenhet.
Individuell luftflödesriktning. Indikerar att individuell
luftflödesriktning är aktiverad.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
12 | Fjärrkontroll: Översikt
+
-
a
Ikon Beskrivning
Information. Indikerar att det finns ett meddelande. Du kan se
meddelandet genom att gå till informationsskärmen.
Varning. Indikerar att ett fel har inträffat eller att en av
inomhusenhetens komponenter behöver underhåll.
Strömförbrukningsbegränsning. Indikerar att systemet körs med
begränsad strömförbrukning och att det körs med begränsad
kapacitet.
Slut på strömförbrukningsbegränsning. Indikerar att systemet
inte längre körs med begränsad strömförbrukning eller
begränsad kapacitet.
Rotation. Indikerar att rotationsläget är aktivt.
Nedväxling. Indikerar att inomhusenheten körs med
nedväxlingsförutsättningar.
Ventilering. Indikerar att en värmeåtervinningsenhet är ansluten.
12.4 Statusindikator
INFORMATION
▪ För information om ikoner för drift- och ventilationsläge, se
"13.2Driftläge"[452] respektive "Ventileringsläge"[463].
▪ De flesta ikoner gäller inställningar i Madoka Assistant-appen. Mer information
finns i appen.
a Statusindikator
12.4.1 Beteende
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Beteendet för denna statusindikator beror på fjärrkontrollens lokala inställning
R1-11 (statusindikeringsläge). Beroende på värdet som angivits för den här
inställningen kan statusindikatorn ha följande beteende:
Installations- och användarhandbok
47
12 | Fjärrkontroll: Översikt
Drifttillstånd Statusindikeringsbeteende
0 (Normal) 1 (Hotellinställning1)2 (Hotellinställning
2)
Drift PÅ PÅ PÅ PÅ (när
bakgrundsbelysnin
gen övergår till
ljussvagt läge
stängs
statusindikatorn
AV)
Drift AV AV AV AV
Fel Blinkar (ingen ändring) (ingen ändring)
Varning PÅ PÅ PÅ (när
bakgrundsbelysnin
gen övergår till
ljussvagt läge
stängs
statusindikatorn
AV)
Ange
statusindikeringens
intensitet
Para ihop med
inomhusenhet
INFORMATION
Med fjärrkontrollens lokala inställning R1-11 kan statusindikatorns beteende ändras
till ett läge som passar hotell.
INFORMATION
Som standard har fjärrkontrollen statusindikeringsläge "Hotel 2".
PÅ PÅ PÅ
Blinkar Blinkar Blinkar
Installations- och användarhandbok
48
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
13 Drift
I detta kapitel
13 | Drift
13.1 Grundläggande användning ................................................................................................................................................... 49
13.1.1 Bakgrundsbelysning ............................................................................................................................................... 49
13.1.2 Startskärmen .......................................................................................................................................................... 50
13.1.3 Informationsskärm ................................................................................................................................................. 51
13.1.4 Huvudmeny ............................................................................................................................................................ 52
13.2 Driftläge .................................................................................................................................................................................. 52
13.2.1 Om olika driftlägen................................................................................................................................................. 53
13.2.2 Så här ställer du in driftläget.................................................................................................................................. 57
13.3 Börvärde.................................................................................................................................................................................. 57
13.3.1 Om börvärdet ......................................................................................................................................................... 57
13.3.2 Så här anger du börvärdet ..................................................................................................................................... 59
13.4 Datum och tid ......................................................................................................................................................................... 60
13.4.1 Om datum och tid .................................................................................................................................................. 60
13.4.2 Så här ställer du in datum och tid .......................................................................................................................... 60
13.5 Luftflöde.................................................................................................................................................................................. 60
13.5.1 Luftflödesriktning ................................................................................................................................................... 60
13.5.2 Fläkthastighet ......................................................................................................................................................... 62
13.6 Ventilering............................................................................................................................................................................... 63
13.6.1 Ventileringsläge...................................................................................................................................................... 63
13.6.2 Ventileringsnivå ...................................................................................................................................................... 64
13.7 Avancerad användning ........................................................................................................................................................... 64
13.1 Grundläggande användning
13.1.1 Bakgrundsbelysning
Om fjärrkontrollen ska kunna användas måste skärmens bakgrundsbelysning vara
PÅ. Fjärrkontrollen kan annars inte identifiera några knapptryckningar.
Efter en period utan aktivitet stängs bakgrundsbelysningen antingen AV eller
övergår till ett svagt PÅ-läge, beroende på driftsförhållanden:
▪ Drift AV: Bakgrundsbelysning AV.
▪ Drift PÅ: Bakgrundsbelysning PÅ svagt.
INFORMATION
▪ Växling av bakgrundsbelysningens tillstånd efter inaktivitet anges med
fjärrkontrollens lokala inställning R1-8 (timer vid driftstopp). Mer information
finns i "Lokala inställningar för fjärrkontroll"[473].
▪ Den svaga bakgrundsbelysningen anges med fjärrkontrollens lokala inställning
R1-10 (svag bakgrundsbelysning). Mer information finns i "Lokala inställningar för
fjärrkontroll"[473].
▪ Instruktioner för att ange skärmens ljusstyrka och kontrast när
bakgrundsbelysningen är PÅ finns under "Skärminställningar"[466].
Sätta PÅ bakgrundsbelysningen
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
1 Tryck snabbt på .
Installations- och användarhandbok
49
13 | Drift
+
-
19
13.1.2 Startskärmen
Hemskärmsläge
Beroende på installationens konfiguration har fjärrkontrollen antingen en
standardhemskärm eller detaljerad hemskärm. Standardhemskärmen visar endast
begränsad information medan den detaljerade hemskärmen ger dig all möjlig
information med statusikoner. Om fjärrkontrollen inte används under en tid
återgår den alltid till hemskärmen.
Standard Detaljerat
Använda hemskärmen
Under vissa förhållanden kan du utföra åtgärder på fjärrkontrollens hemskärm.
Villkor Åtgärd
Systemet körs med kylningsdrift,
Ändra börvärde
uppvärmningsdrift eller automatisk
drift.
Systemet består ENDAST av
Ändra ventileringsnivå
värmeåtervinningsenheter.
INFORMATION
▪ Beroende på konfigurationen visar hemskärmen börvärdet antingen som ett
numeriskt värde eller en symbol. Mer information finns i "Om börvärdet"[457].
▪ Om hemskärmen visar börvärdet som en symbol visas endast statusikoner för
standardhemskärmsläge även när fjärrkontrollen visar en detaljerad hemskärm.
Installations- och användarhandbok
50
INFORMATION
Fjärrkontrollen är utrustad med en strömsparfunktion som gör att skärmen släcks
efter en tids inaktivitet. Tryck på en av knapparna om du vill tända skärmen igen.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12

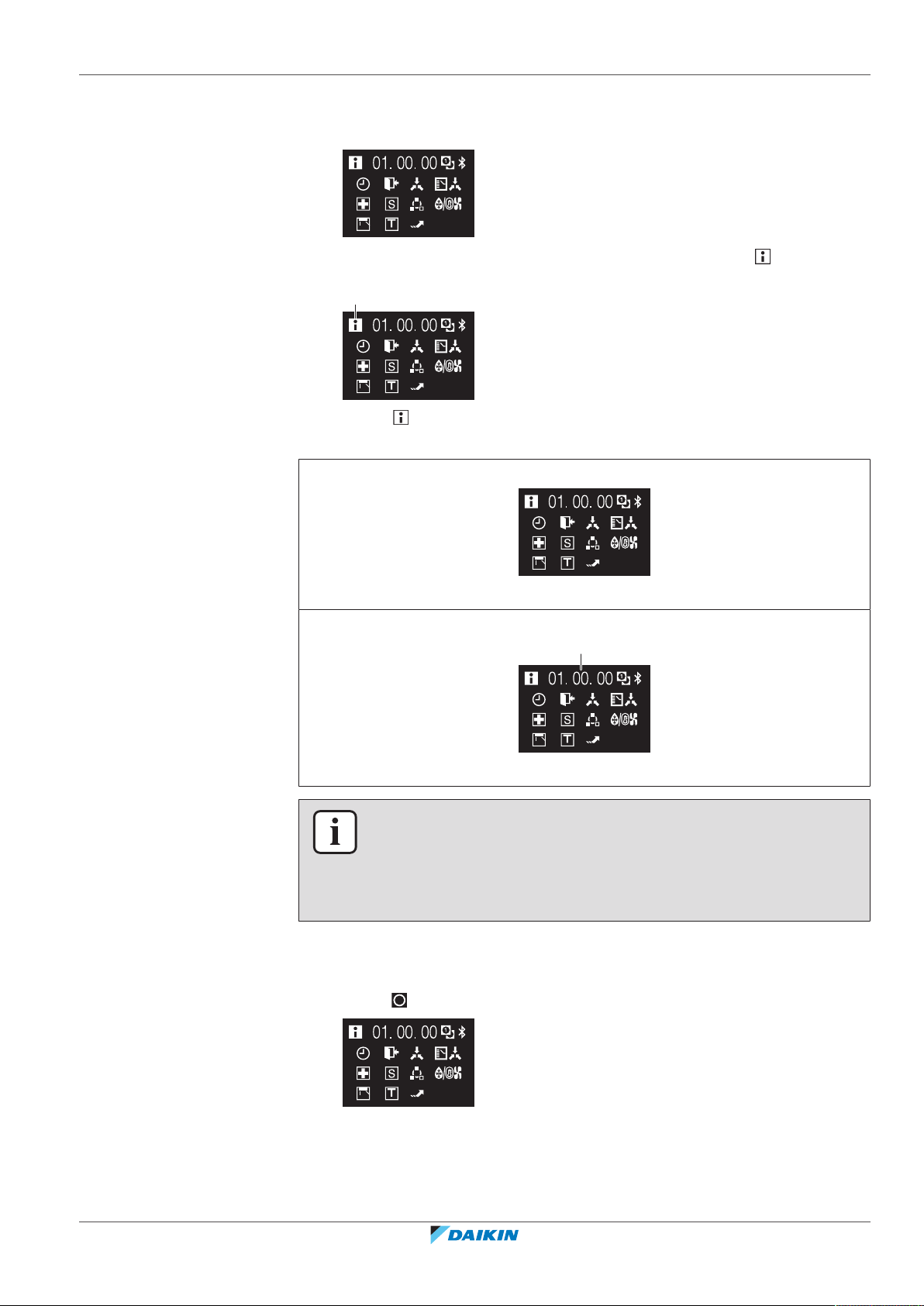

13.1.3 Informationsskärm
a
a
Fjärrkontrollen samlar driftinformation på en informationsskärm.
När det finns någon information på informationsskärmen visas längs upp till
vänster på fjärrkontrollens hemskärm.
På informationsskärmen finns följande information:
13 | Drift
a
Statusikoner
Betydelsen av dessa ikoner förklaras under "12.3Statusikoner"[446].
INFORMATION
▪ Vilka ikoner som visas på informationsskärmen beror på aktuell driftstatus.
Fjärrkontrollen kan visa fler eller färre ikoner än de som visas här.
▪ På informationsskärmen visas alltid den senaste programvaruversionen, oavsett
driftstatus.

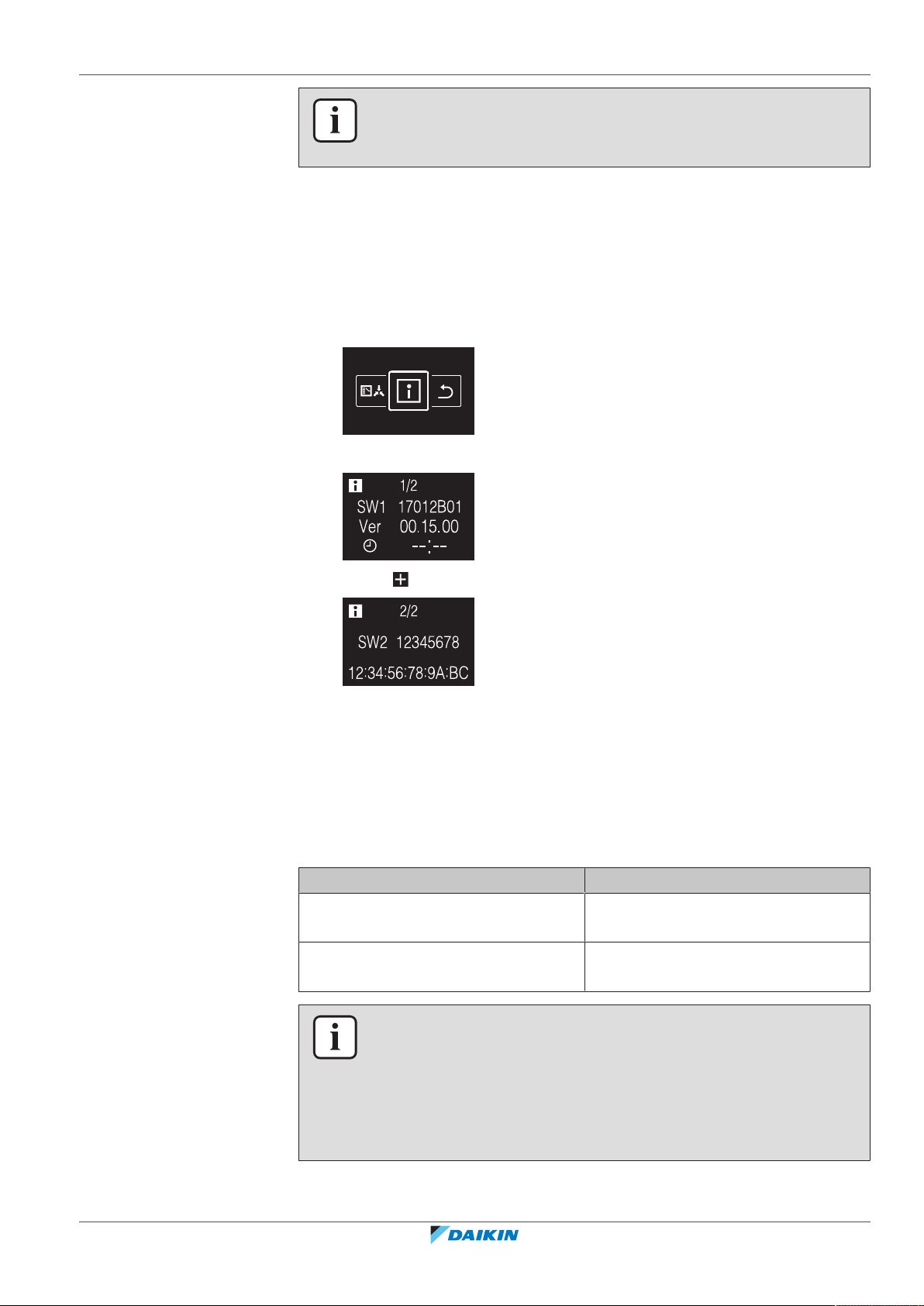

Så här kommer du till informationsskärmen
Nödvändigt: Fjärrkontrollen visar hemskärmen.
1 Håll ned tills informationsskärmen visas.
Programvaruversion
a Programvaruversion
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
51
13 | Drift
13.1.4 Huvudmeny
Tryck på för att gå till huvudmenyn från hemskärmen. Använd och för att
bläddra i menyerna. Tryck på igen för att öppna en av menyerna.
Meny Beskrivning
Driftläge. Ange driftläget.
Datum och tid. Ange datum och tid.
Luftflödesriktning. Ange inomhusenhetens luftflödesriktning.
Fläkthastighet. Ange inomhusenhetens fläkthastighet.
Ventileringsläge. Ange ventileringsdriftläge.
Ventileringsnivå. Ange fläkthastigheten för ventileringen.
Bluetooth. Aktivera Bluetooth för att styra systemet med
Madoka Assistant-appen och/eller utföra en
programvaruuppdatering av fjärrkontrollen.
INFORMATION
▪ Beroende på typ av inomhusenhet kan fler eller färre menyer vara tillgängliga.
▪ På huvudmenyn visar ikonen för varje enskild meny den inställning eller det läge
som är aktivt. Vid användning av fjärrkontrollen kan menyernas utseende skilja sig
från det som visas i den här handboken.
▪ Fjärrkontrollen har endast grundläggande funktioner. Se Madoka Assistant-appen
för avancerade funktioner (nedväxling, programtimer, etc.).
INFORMATION
Det är möjligt att menyerna är låsta. Om så är fallet visas de överstrukna på
huvudmenyn och åtföljs av en lås-ikon. Låsning av funktioner görs via Madoka
Assistant-appen. För mer information se Madoka Assistant-appen och
"Funktionslås"[4112].
13.2 Driftläge
Installations- och användarhandbok
52
Inomhusenheten kan köras i olika driftlägen.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Ikon Driftläge
Kylning. I det här läget aktiveras kylning vid behov enligt
inställningspunkten eller nedväxlingsinställningen.
Uppvärmning. I det här läget aktiveras värme vid behov enligt
inställningspunkten eller nedväxlingsinställningen.
Enbart fläkt. I detta läge cirkuleras luften utan uppvärmning/
kylning.
Avfuktning. I det här läget sänks luftfuktigheten med minimal
temperatursänkning.
Temperaturen och fläkthastigheten styrs automatiskt och kan
inte anges med fjärrkontrollen.
Avfuktningen fungerar inte om rumstemperaturen är för låg.
Ventilation. I det här läget ventileras utrymmet, men ingen
kylning/uppvärmning görs.
Luftrening. I det här läget körs luftreningsenheten (tillval).
Ventilering + Luftrening. Kombination av ventilering och
luftrening.
13 | Drift
13.2.1 Om olika driftlägen
Auto. I Auto-läget växlar anläggningen automatiskt mellan
uppvärmning och kylning beroende på temperaturinställningen.
INFORMATION
Beroende på vilken typ av inomhusenhet du använder kan fler eller färre lägen vara
tillgängliga.
INFORMATION
Om enheten är en ren kylningsmodell kan den endast köras i kylnings-, fläkt- och
avfuktningsläge.
INFORMATION
När driftlägen inte är tillgängliga på driftlägesmenyn är det också möjligt att de är
låsta. Låsning av driftlägen görs via Madoka Assistant-appen. För mer information se
Madoka Assistant-appen och "Funktionslås"[4112].
Kylning
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
INFORMATION
Om driftlägesväxlingen för en inomhusenhet görs via centralstyrning (statusikonen
'Växling vid centralstyrning' blinkar på hemskärmen) är det INTE möjligt att ändra
inomhusenhetens driftläge. Mer information finns i "Huvudenhet för kylning/
uppvärmning"[484].
Om utomhustemperaturen är hög kan det ta en stund innan
inomhustemperaturen når önskad temperatur.
Installations- och användarhandbok
53
13 | Drift
När rumstemperaturen är låg och inomhusenheten är inställd på kylningsdrift kan
enheten först övergå till avfrostningsdrift (uppvärmning). Detta görs för att
förhindra en försämrad kylningskapacitet på grund av isbildning på värmeväxlaren.
Mer information finns i "Uppvärmning"[454].
Inomhusenheten kan köras i kylningsdriftläge eftersom den styrs av
nedväxlingsvillkor. Mer information finns i "Nedväxling"[4108].
Uppvärmning
Under uppvärmningsdrift tar det i allmänhet längre tid att uppnå angiven
temperatur än vid kylningsdrift. För att kompensera för detta rekommenderar vi
att systemet startas i förväg med timer-funktionen.
Inomhusenheten kan köras i uppvärmningsdriftläge eftersom den styrs av
nedväxlingsvillkor. Mer information finns i "Nedväxling"[4108].
För att motverka drag och försämrad uppvärmningskapacitet kan systemet köras i
följande särskilda uppvärmningsdriftlägen:
Drift Beskrivning
Avfrostning För att förhindra försämrad
uppvärmningskapacitet på grund av att
is byggs upp på utomhusenheten
övergår systemet automatiskt i
avfrostningsdriftläge.
Vid avfrostningsdrift stannar
inomhusenhetens fläkt och följande ikon
visas på hemskärmen:
Normal drift återupptas stoppar efter
cirka 6 till 8 minuter.
Värmestart (endast VRV) Vid värmestart stannar
inomhusenhetens fläkt och följande ikon
visas på hemskärmen:
INFORMATION
När systemet är stoppat medan inomhusenheten körs i uppvärmningsdriftläge
fortsätter fläkten att köra i cirka 1 minut för att vädra ut eventuell återstående
restvärme.
Installations- och användarhandbok
54
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
Avfuktning
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
C2
+ C1
SP
+ C1
C2
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
0.5°C
~
2°C
DIFF
C2
+ C1
SP
+ C1
C2
SP
13 | Drift
INFORMATION
▪ Ju lägre lufttemperaturen är utomhus, desto lägre är uppvärmningskapaciteten.
Om uppvärmningskapacitet är otillräcklig rekommenderar vi att du använder en
annan värmekälla i kombination med luftkonditioneringsanläggningen (vädra
rummet regelbundet om du använder en förbränningskälla). Använd inte
uppvärmningsanläggningen någonstans där den utsätts för ett direkt solljus på
inomhusenheten).
▪ Inomhusenheter med varmluftscirkulationstyp. Resultatet blir att det tar en stund
efter driftstart innan rummet blir varmt.
▪ Inomhusenhetens fläkt körs automatiskt tills inomhustemperaturen i systemet
når en viss nivå.
▪ När varm luft samlas i taket och du fryser om fötterna bör du använda en
cirkulationsfläkt.
NOTERING
För att förhindra vattenläckor eller systemfel ska du INTE stänga av strömmen
omedelbart efter drift av inomhusenheten. Innan du stänger av systemet ska du
vänta tills dräneringspumpen tömt allt kvarvarande vatten i inomhusenheten (cirka
1minut).
Auto
INFORMATION
För att säkerställa problemfri start ska du inte stänga av strömmen när systemet är i
drift.
INFORMATION
För börvärdeslogik för inomhusenhet kan systemet inte köras i Auto-läge. För Autoläge måste du därför välja börvärdeslogik för fjärrkontroll. För mer information se
Madoka Assistant-appen och "Börvärdeslogik"[4106].
Auto-driftläget beror på inställd börvärdeslogik i (Madoka Assistant-appen).
Enskilt börvärde Dubbla börvärden
Börvärde för kylning
Börvärde för uppvärmning
DIFF Minsta börvärdesskillnad mellan börvärde för
Uppvärmning och för Kylning
+C1 Växlingsbörvärde (med vakttimer)
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
C2 Börvärde för tvingad växling
Installations- och användarhandbok
55
13 | Drift
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
0,5°C~2°C Lokalt inställningsbara temperaturintervall mellan
börvärden
INFORMATION
Standardvärdet för inställningsbart temperaturintervall (0,5°C~2°C) är 0,5°C.
En växling från ett driftläge till ett annat sker i följande fall:
Fall 1: primär växling ( +C1)
En växling görs vid det ögonblick rumstemperaturen stiger över/faller under
växlingsbörvärdet för kylning/uppvärmning (C1) och vakttimern har löpt ut.
Exempel:
Enskilt börvärde Dubbla börvärden
Systemet värmer upp rummet. När
rumstemperaturen efter en stund stiger
över C1 (23°C) sker en växling från
uppvärmning till kylning, förutsatt att
vakttimern har löpt ut. Om vakttimern
inte har löpt ut kommer växlingen
endast att göras från den stund då
timern löper ut. Som resultat av
växlingen startar vakttimern om igen för
att tillåta eller förhindra nästa växling.
Systemet kyler ned rummet. När
rumstemperaturen efter en stund
sjunker under C1 (21°C) sker en växling
från kylning till uppvärmning, förutsatt
att vakttimern har löpt ut. Om
vakttimern inte har löpt ut kommer
växlingen endast att göras från den
stund då timern löper ut. Som resultat
av växlingen startar vakttimern om igen
för att tillåta eller förhindra nästa
växling.
Fall 2: tvingad växling (C2)
Systemet värmer upp rummet. När
rumstemperaturen efter en stund stiger
över C1 (25°C) sker en växling från
uppvärmning till kylning, förutsatt att
vakttimern har löpt ut. Om vakttimern
inte har löpt ut kommer växlingen
endast att göras från den stund då
timern löper ut. Som resultat av
växlingen startar vakttimern om igen för
att tillåta eller förhindra nästa växling.
Systemet kyler ned rummet. När
rumstemperaturen efter en stund
sjunker under C1 (21°C) sker en växling
från kylning till uppvärmning, förutsatt
att vakttimern har löpt ut. Om
vakttimern inte har löpt ut kommer
växlingen endast att göras från den
stund då timern löper ut. Som resultat
av växlingen startar vakttimern om igen
för att tillåta eller förhindra nästa
växling.
Installations- och användarhandbok
56
En växling tvingas fram vid det ögonblick rumstemperaturen stiger över/faller
under det tvingande växlingsbörvärdet för kylning/uppvärmning (C2) trots att
vakttimern inte har löpt ut.
Exempel:
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Enskilt börvärde Dubbla börvärden
C2
+ C1
SP
+ C1
C2
+1°C
-1°C
-1°C
+1°C
24°C
23°C
21°C
20°C
22°C
+1°C
+1°C
-1°C
-1°C
DIFF: 2°C
C2
+ C1
SP
+ C1
C2
SP
26°C
25°C
24°C
21°C
20°C
22°C
13 | Drift
Systemet värmer upp rummet. När
rumstemperaturen stiger över C2 (24°C)
tvingas en växling från uppvärmning till
kylning fram trots att vakttimern inte
har löpt ut.
Systemet kyler ned rummet. När
rumstemperaturen sjunker under C2
(20°C) sker en tvingande växling från
kylning till uppvärmning trots att
vakttimern inte har löpt ut.
INFORMATION
För att förhindra att driftlägesväxlingar sker för ofta sker dessa typiskt endast när
vakttimern har löpt ut (d.v.s. Fall 1). För att förhindra att rummet blir för varmt eller
för kallt sker en tvingande växling när rumstemperaturen når C2 trots att vakttimern
inte har löpt ut (d.v.s. Fall 2).
13.2.2 Så här ställer du in driftläget
1 Gå till driftlägesmenyn.
Systemet värmer upp rummet. När
rumstemperaturen stiger över C2 (26°C)
tvingas en växling från uppvärmning till
kylning fram trots att vakttimern inte
har löpt ut.
Systemet kyler ned rummet. När
rumstemperaturen sjunker under C2
(20°C) sker en tvingande växling från
kylning till uppvärmning trots att
vakttimern inte har löpt ut.
2 Använd och för att välja ett driftläge.
3 Tryck på för att aktivera.
Resultat: Inomhusenhetens driftläge ändras och fjärrkontrollen visar hemskärmen.
13.3 Börvärde
Börvärdet är måltemperaturen för drift i kylningsläge, uppvärmningsläge och Autoläge.
13.3.1 Om börvärdet
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Beroende på konfigurationen visar hemskärmen temperaturinställningen antingen
som ett numeriskt värde eller en symbol.
Installations- och användarhandbok
57
13 | Drift
28°C
+3°C
-3°C
25°C
22°C
INFORMATION
För inställning av hemskärmens börvärde, se Madoka Assistant-appen. Se även
"Skärm"[4102].
Börvärde på hemskärmen: Numeriskt
Om hemskärmen visar börvärdet som ett numeriskt värde kan du styra
rumstemperaturen genom att höja eller sänka börvärdet i steg om 1°C.
Standardintervallet för börvärde är 16°C~32°C. Om några begränsningar gjorts för
det här intervallet med funktionen börvärdesintervall (Madoka Assistantappfunktion, se "Börvärdesintervall" [4 109]) kan du endast höja eller sänka
börvärdet till börvärdesintervallets gränsvärden.
Börvärde på hemskärmen: Symbol
Om hemskärmen visar börvärdet som en symbol kan du styra rumstemperaturen
genom att höja eller sänka börvärdet i förhållande till
"referensbörvärdet" (indikeras visuellt med markören i mitten av termometern).
Det är möjligt att höja börvärdet tre steg om 1°C över och tre steg om 1°C under
referensbörvärdet.
Exempel: Om referensbörvärdet är 25°C kan du höja börvärdet till 28°C och sänka
det till 22°C.
INFORMATION
För inställning av referensbörvärdet, se Madoka Assistant-appen. Se även
"Skärm"[4102].
Undantag för denna logik är möjliga i händelse av:
▪ Begränsning av börvärdesintervall
▪ Centralstyrning/styrning med schema
Börvärdesintervall
Om några begränsningar gjorts för stanardbörvärdesintervallet (16°C~32°C) med
funktionen börvärdesintervall (Madoka Assistant-appfunktion, se
"Börvärdesintervall" [4 109]) kan du endast höja eller sänka börvärdet till
börvärdesintervallets gränsvärden.
Installations- och användarhandbok
58
Exempel: Om referenstemperaturen är 25°C kan du normalt sänka börvärdet tre
steg till 22°C. Om det finns en börvärdesgräns i intervallet på 23°C kan du bara
sänka börvärdet till 23°C.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
13 | Drift
28°C
+3°C
-2°C
25°C
23°C
28°C
+3°C
-3°C
25°C
22°C
28°C
+3°C
-3°C
25°C
22°C
27°C
+3°C
-3°C
24°C
21°C
21°C
Centralstyrning/Schema
Om systemet styrs med centralstyrning eller ett schema kan de vanliga
börvärdesintervallgränserna +3°C/–3°C åsidosättas OCH ändras.
OM DÅ
Centralstyrningen eller schemat ger ett
börvärde som är i det vanliga
börvärdesintervallet +3°C/–3°C.
Centralstyrningen eller schemat ger ett
börvärde som överskrider det vanliga
börvärdesintervallet +3°C/–3°C.
Inget ovanligt händer och systemet
följer den vanliga logiken för bärvärde
och börvärdesintervall.
Det angivna börvärdet blir den nya
övre/nedre gränsen för intervallet
+3°C/–3°C och hela intervallet flyttas i
förhållande till denna nya gräns.
Exempel: Referensbörvärdet anges till
25°C, vilket ger följande
börvärdesintervall:
Om centralstyrningen eller schemat
ändrar börvärdet till 21°C, vilket är
under gränsen, blir 21°C den nya nedre
gränsen och intervallet flyttas i
förhållande till denna nya gräns.
13.3.2 Så här anger du börvärdet
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Nödvändigt: Aktivt driftläge är antingen kylning, uppvärmning eller Auto.
1 Justera temperaturinställningen med och på hemskärmen.
Resultat: Inomhusenhetens temperaturinställning ändras.
Installations- och användarhandbok
59
13 | Drift
13.4 Datum och tid
13.4.1 Om datum och tid
13.4.2 Så här ställer du in datum och tid
Ange datum och tid för inomhusenheter som är anslutna till fjärrkontrollen.
Beroende på inställning för sommartid finns följande sommartidsindikatorer på
menyn för datum och tid:
Sommartid
Normaltid
Mer information finns under "Lokala inställningar för inomhusenhet" [4 71]
(fjärrkontrollinställningar) och "Datum och tid"[4103] (appinställningar).
1 Gå till tid- och datuminställningsmenyn.
2 Tryck på för att aktivera .
Resultat: Fälten aktiveras för redigering.
3 Ange datum och tid. Ställ in med och . Bekräfta med . Gå igenom
menyn tills alla fält är korrekt inställda.
Resultat: Du anger datum och tid.
INFORMATION
När du bekräftar värdet i ett fält kommer du automatiskt till nästa fält. Slutför
inställningarna och lämna menyn genom att gå till det sista fältet och bekräfta värdet
där.
13.5 Luftflöde
13.5.1 Luftflödesriktning
Installations- och användarhandbok
60
Luftflödesriktningen är riktningen för luft som blåses ut från enheten.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Om luftflödesriktning
Följande luftflödesriktninginställningar kan göras:
Fast position. Inomhusenheten blåser ut
luft i 1 av 5 fasta positioner.
Svängning. Inomhusenheten växlar
mellan de 5 positionerna.
Auto. Inomhusenhetens
luftflödesriktning justeras efter rörelser
som identifieras av en rörelsesensor.
13 | Drift
Riktning Skärm
INFORMATION
▪ Beroende på typ av inomhusenhet och/eller systemets layout och organisation är
luftflödesriktningen kanske inte tillgänglig.
▪ För vissa typer av inomhusenheter kan du inte ange luftflödesriktningen.
Automatisk luftflödesstyrning
I följande driftförhållanden styrs luftflödesriktningen automatiskt.
▪ När rumstemperaturen är högre än fjärrkontrollens börvärde för
uppvärmningsdrift (inklusive Auto-drift).
▪ När inomhusenheten körs i uppvärmningsläge och avfrostningsfunktionen är
aktiv.
▪ När inomhusenheter körs i kontinuerlig drift och luftflödesriktningen är
horisontal.
Så här anger du luftflödesriktningen
1 Gå till luftflödesriktningsmenyn.
2 Justera luftflödesriktningen med och .
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
3 Tryck på för att bekräfta.
Resultat: Inomhusenhetens luftflödesriktning ändras och fjärrkontrollen visar
hemskärmen.
Installations- och användarhandbok
61
13 | Drift
13.5.2 Fläkthastighet
Fläkthastigheten är styrkan på det luftflöde som kommer ut ur inomhusenheten.
Om fläkthastighet
Beroende på typ av inomhusenhet kan du välja mellan:
Fläkthastighet Skärm
2 fläkthastigheter
3 fläkthastigheter
5 fläkthastigheter
Vissa inomhusenheter har också stöd för automatisk fläkthastighet. I det här fallet
ändras inomhusenhetens fläkthastighet automatiskt enligt börvärdet och
inomhustemperaturen.
Fläkthastighet Skärm
Automatisk
INFORMATION
▪ För att skydda mekaniken är det möjligt att inomhusenheten själv växlar till
automatisk fläkthastighet.
▪ Det beror inte nödvändigtvis på ett systemfel om fläkten stannar. Fläkten kan
stanna när som helst.
▪ Det kan ta en stund innan ändringar av fläkthastigheten genomförs.
Så här anger du fläkthastigheten
1 Gå till fläkthastighetsmenyn.
Installations- och användarhandbok
62
2 Justera fläkthastigheten med och .
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
13.6 Ventilering
13.6.1 Ventileringsläge
13 | Drift
3 Tryck på för att bekräfta.
Resultat: Inomhusenhetens fläkthastighet ändras och fjärrkontrollen visar
hemskärmen.
INFORMATION
Ventileringsinställningar kan ENDAST göras för värmeåtervinningsenheter.
Värmeåtervinningsenheten kan köras i olika driftlägen.
Ikon Ventileringsläge
Ventilering för energiåtervinning. Utomhusluft tillförs rummet
efter att ha passerat genom en värmeväxlare.
Bypass. Utomhusluften tillförs rummet utan att passera genom
en värmeväxlare.
Auto. För mest effektiv ventilering av rummet växlar
värmeåtervinningsenheten automatiskt mellan bypass- och
energiåtervinningsläge (baserat på interna beräkningar).
INFORMATION
Beroende på typ av värmeåtervinningsenhet kan fler eller färre ventileringslägen vara
tillgängliga.
INFORMATION
Ventilationslägesförändringar är möjliga oavsett vilken huvudstyrning av kylning/
uppvärmning som är aktiv. Mer information finns i "Huvudenhet för kylning/
uppvärmning"[484].
NOTERING
Innan systemet startas MÅSTE enheten ha varit strömsatt i minst 6timmar för att
undvika kompressorfel vid start.
INFORMATION
För att säkerställa problemfri start ska du inte stänga av strömmen när systemet är i
drift.
Så här ställer du in ventileringsläge
1 Gå till ventileringslägesmenyn.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
2 Använd och för att välja ett ventileringsläge.
Installations- och användarhandbok
63
13 | Drift
13.6.2 Ventileringsnivå
3 Tryck på för att aktivera.
Resultat: Värmeåtervinningsenhetens driftläge ändras och fjärrkontrollen visar
hemskärmen.
Ventileringshastigheten är fläkthastigheten vid ventileringsdrift.
Så här ställer du in ventileringsnivå
1 Gå till ventileringshastighetsmenyn.
2 Justera ventileringshastigheten med och .
3 Tryck på för att bekräfta.
Resultat: Värmeåtervinningsenhetens ventileringshastighet ändras och
fjärrkontrollen visar hemskärmen.
13.7 Avancerad användning
Fjärrkontrollen har endast grundläggande funktioner. Använd Madoka Assistantappen för avancerade funktioner.
INFORMATION
Innan du kan styra fjärrkontrollen med appen måste du först ansluta den till den
mobilenhet där appen är installerad. Mer information finns under "15.2 Para
ihop"[491].
Installations- och användarhandbok
64
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
14 Konfiguration
I detta kapitel
14.1 Installatörsmeny ..................................................................................................................................................................... 65
14.1.1 Om installatörsmenyn ............................................................................................................................................ 65
14.1.2 Skärminställningar.................................................................................................................................................. 66
14.1.3 Statusindikatorinställningar ................................................................................................................................... 67
14.1.4 Lokala inställningar................................................................................................................................................. 67
14.1.5 Diverse inställningar ............................................................................................................................................... 74
14.2 Programvaruuppdatering....................................................................................................................................................... 87
14.2.1 Om programvaruuppdateringar ............................................................................................................................ 87
14.2.2 Programvaruuppdatering med appen ................................................................................................................... 88
14.2.3 Programvaruuppdatering med uppdateringsverktyg............................................................................................ 88
14.1 Installatörsmeny
14.1.1 Om installatörsmenyn

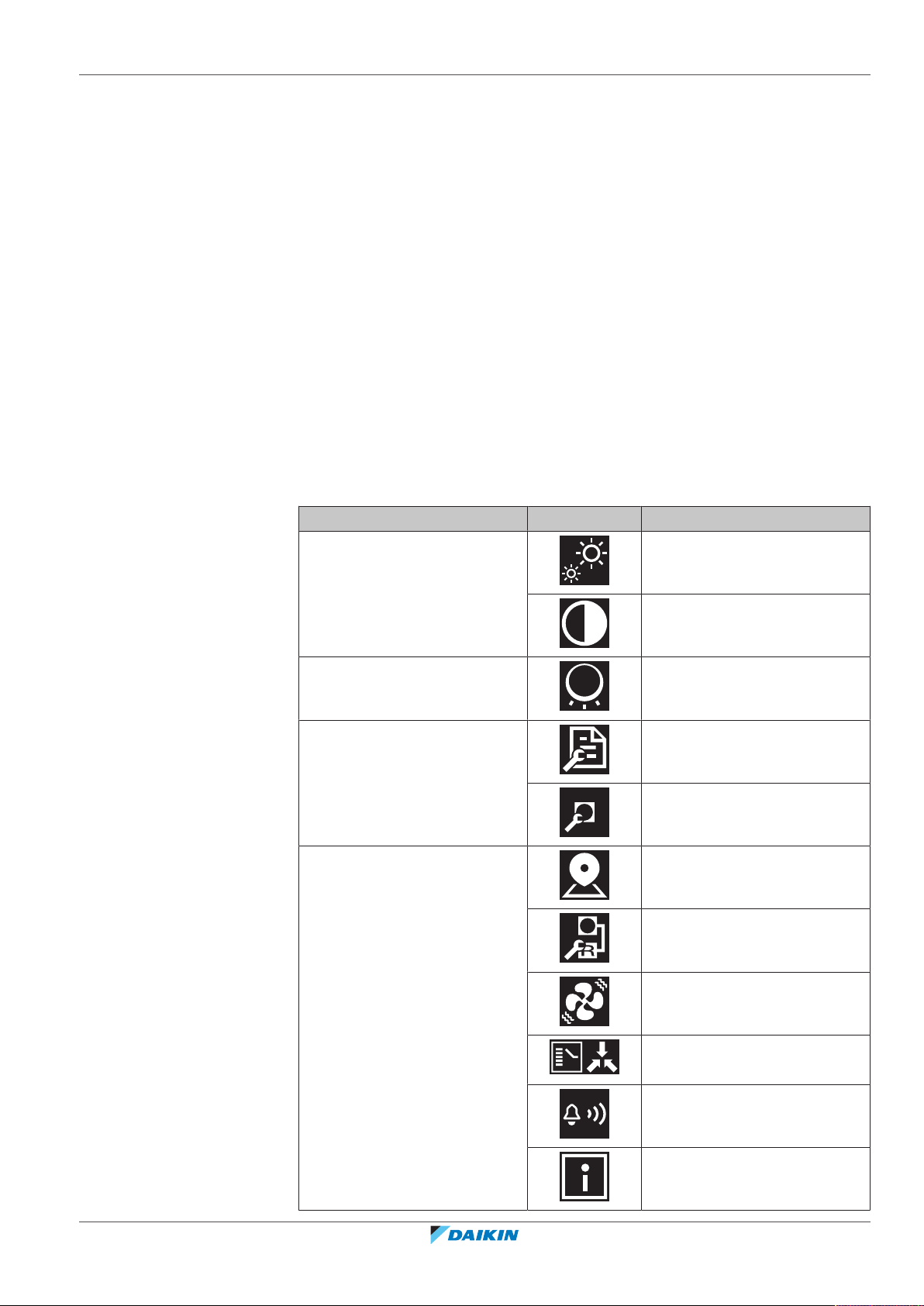

Du kan göra följande inställningar på installatörsmenyn:
14 | Konfiguration
Kategori Ikon Inställningar
Skärminställningar Ljusstyrka
Kontrast
Statusindikatorinställningar Intensitet
Lokala inställningar Lokala inställningar för
inomhusenhet
Lokala inställningar för
fjärrkontroll
Diverse inställningar Gruppadress och AirNet-adress
Förregling med externa indata
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Tvingad fläkt PÅ
Huvudenhet för kylning/
uppvärmning
Test av larmet för
köldmediumläckage
Information
Installations- och användarhandbok
65
14 | Konfiguration

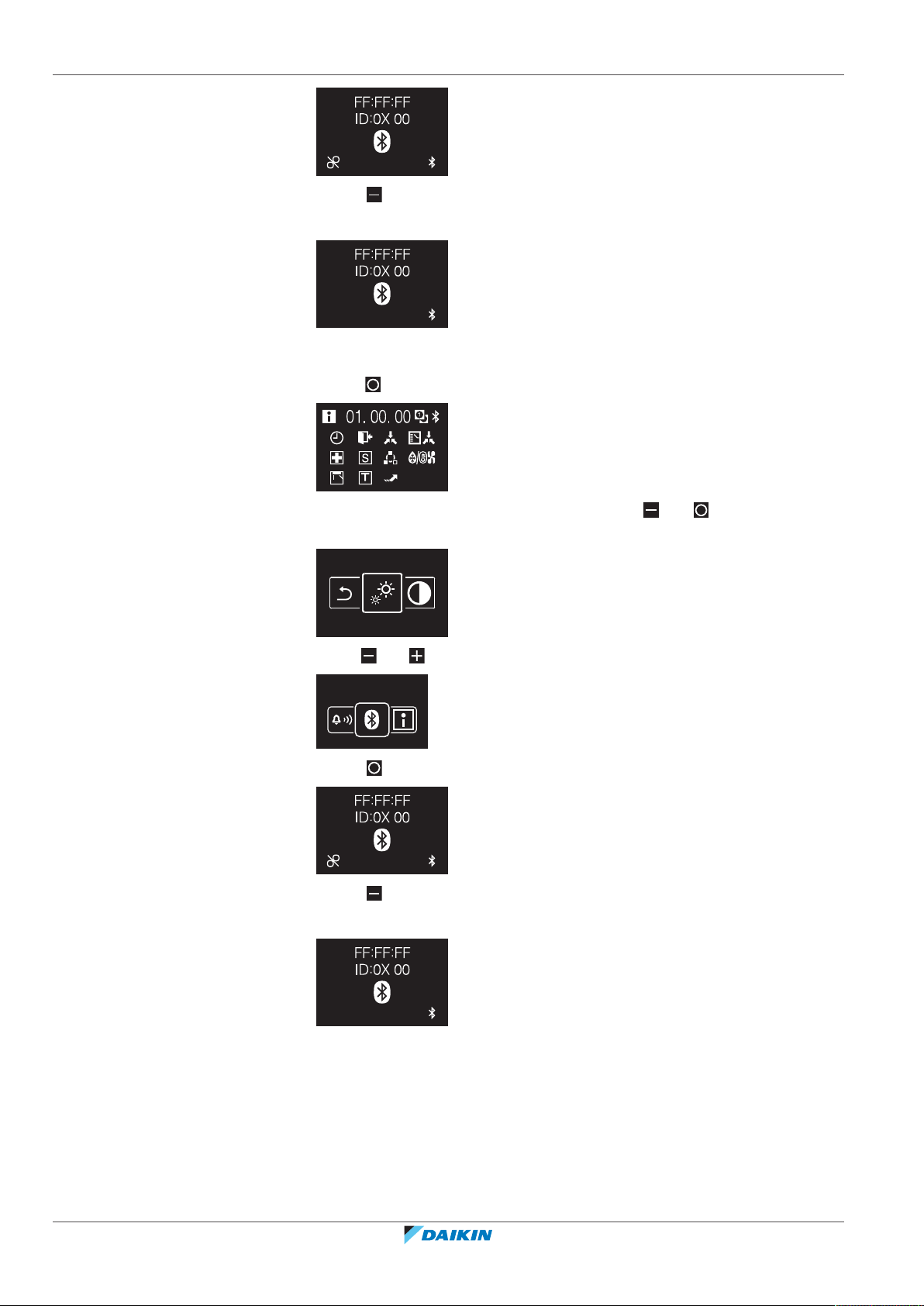

Så här kommer du åt installatörmenyn
Nödvändigt: Fjärrkontrollen visar hemskärmen.
1 Håll ned tills informationsskärmen visas:
INFORMATION
▪ Vilka ikoner som visas på informationsskärmen beror på aktuell driftstatus.
Fjärrkontrollen kan visa fler eller färre ikoner än de som visas här.
▪ På informationsskärmen visas alltid den senaste programvaruversionen, oavsett
driftstatus.
2 På informationsskärmen håller du samtidigt ned och och tills du kommer
till installatörsmenyn:
Resultat: Du har nu tillgång till installatörsmenyn.
14.1.2 Skärminställningar
Så här anger du skärmens ljusstyrka
Nödvändigt: Du har öppnat installatörsmenyn.
1 Gå till menyn för skärmens ljusstyrka.
2 Justera skärmens ljusstyrka med och .
3 Tryck på för att bekräfta.
Resultat: Skärmens ljusstyrka justeras och fjärrkontrollen visar installatörsmenyn.
Så här anger du skärmens kontrast
Installations- och användarhandbok
66
Nödvändigt: Du har öppnat installatörsmenyn.
1 Gå till menyn för skärmens kontrast.
2 Justera skärmens kontrast med och .
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
3 Tryck på för att bekräfta.
Resultat: Skärmens kontrast justeras och fjärrkontrollen visar installatörsmenyn.
14.1.3 Statusindikatorinställningar
Så här anger du statusindikeringens intensitet
Nödvändigt: Du har öppnat installatörsmenyn.
1 Gå till menyn för statusindikeringens intensitet.
2 Justera statusindikeringens ljusstyrka med och .
14 | Konfiguration
3 Tryck på för att bekräfta.
Resultat: Statusindikeringens intensitet justeras och fjärrkontrollen visar
installatörsmenyn.
14.1.4 Lokala inställningar
Om lokala inställningar
Med fjärrkontrollen kan du göra lokala inställningar för inomhusenheten och
fjärrkontrollen.
Inställningsproceduren är densamma i båda fallen. Mer information finns under
"Inställningsprocedur"[468].
Skärm Lokala inställningar
Inomhusenhet
Fjärrkontroll
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
67
14 | Konfiguration
Inställningsprocedur
Lokala inställningar består av följande komponenter:
1 Lägen ("Mode"),
2 Enheter ("Unit"),
3 Inställningar ("SW") och
4 Värden för de inställningarna.
Menyer för lokala inställningar har två nivåer. Du anger lägen och enheter på första
nivån och inställningar och värden på andra nivån.

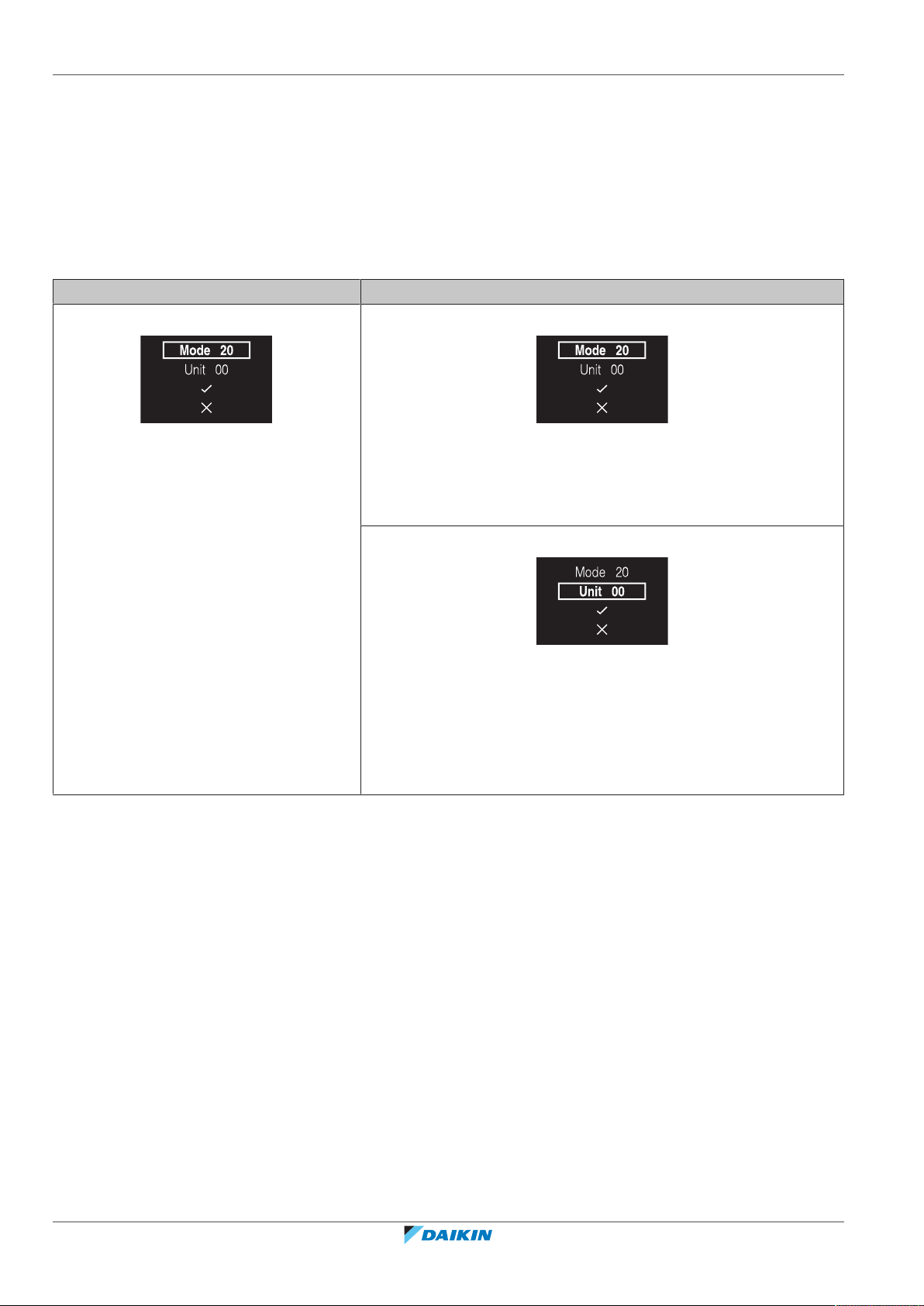

Nivå Beskrivning
Första nivån Läge (Mode)
Ett läge är en grupp av parametrar som du kan ställa in.
I tabellen för lokala inställningar finns tillgängliga lägesnummer i
kolumnen Mode. Lägesnummer som gäller individuella
inomhusenheter anges inom parenteser i kolumnen "Mode".

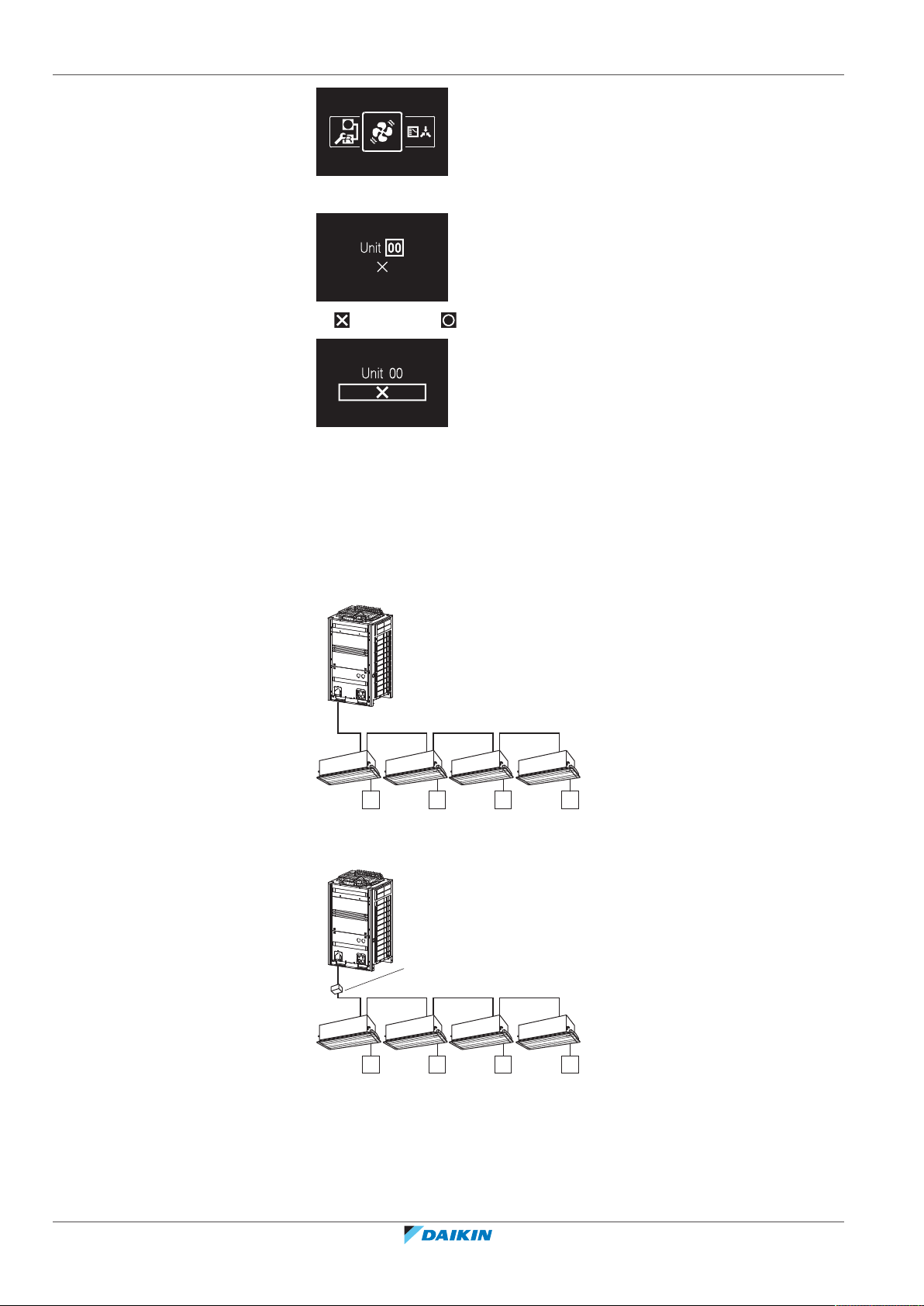

Enhet (Unit) (endast lokala inställningar för inomhusenhet)
En enhet är en individuell enhet som en inställning kan gälla.
När du gör lokala inställningar för individuella enheter är det här du
definierar numret på den enhet som inställningen gäller.
När du gör lokala inställningar för grupperade enheter behöver du
INTE ange enhetsnumret. Inställningarna gäller då alla
inomhusenheter som ingår i gruppen.
Installations- och användarhandbok
68
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12

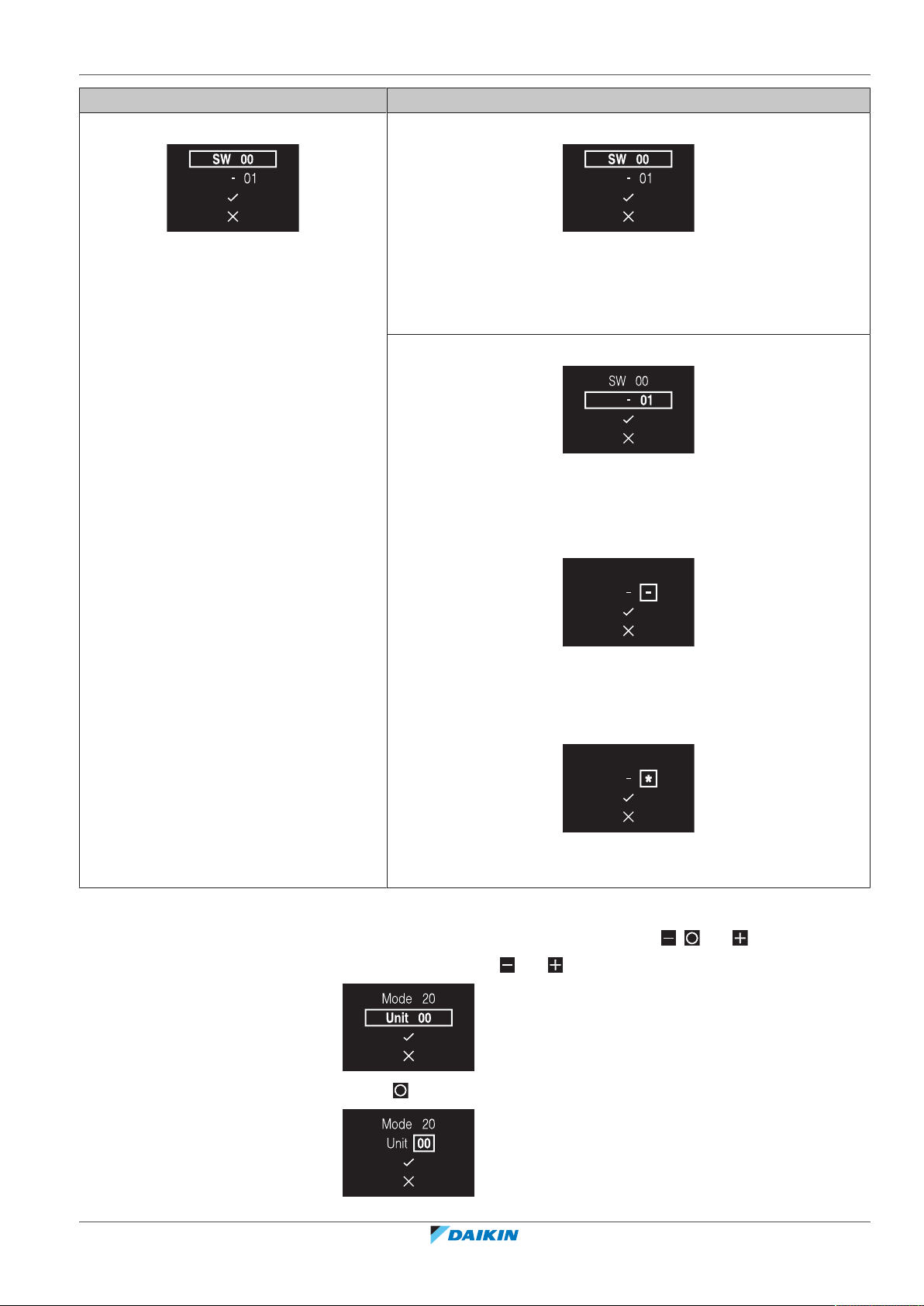

Nivå Beskrivning
SW 00
SW 00
Andra nivån Inställning (SW)
En inställning är en parameter som du kan ställa in. Detta är de
inställningar du gör.
I tabellen för lokala inställningar finns tillgängliga inställningsnummer
i kolumnen SW.
Värde
Ett värde är ett av en fast uppsättning värden som du kan välja för en
inställning.
14 | Konfiguration
När värdefältet har ett "-" finns inga tillgängliga värden för den valda
inställningen:
När du gör gruppinställningar kan du ENDAST ange ett värde för en
inställning om värdefältet innehåller en "*" (om värdefältet INTE
innehåller en "*" kan du inte tillämpa den valda inställningen på
gruppen):
I tabellen för lokala inställningar finns tillgängliga värden för varje
inställning i kolumnen "Value".
Navigering
Du navigerar i menyerna för lokala inställningar med , och .
1 Flytta markeringen med och .
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
2 Tryck på för att välja en lokal inställningskomponent.
Installations- och användarhandbok
69
14 | Konfiguration

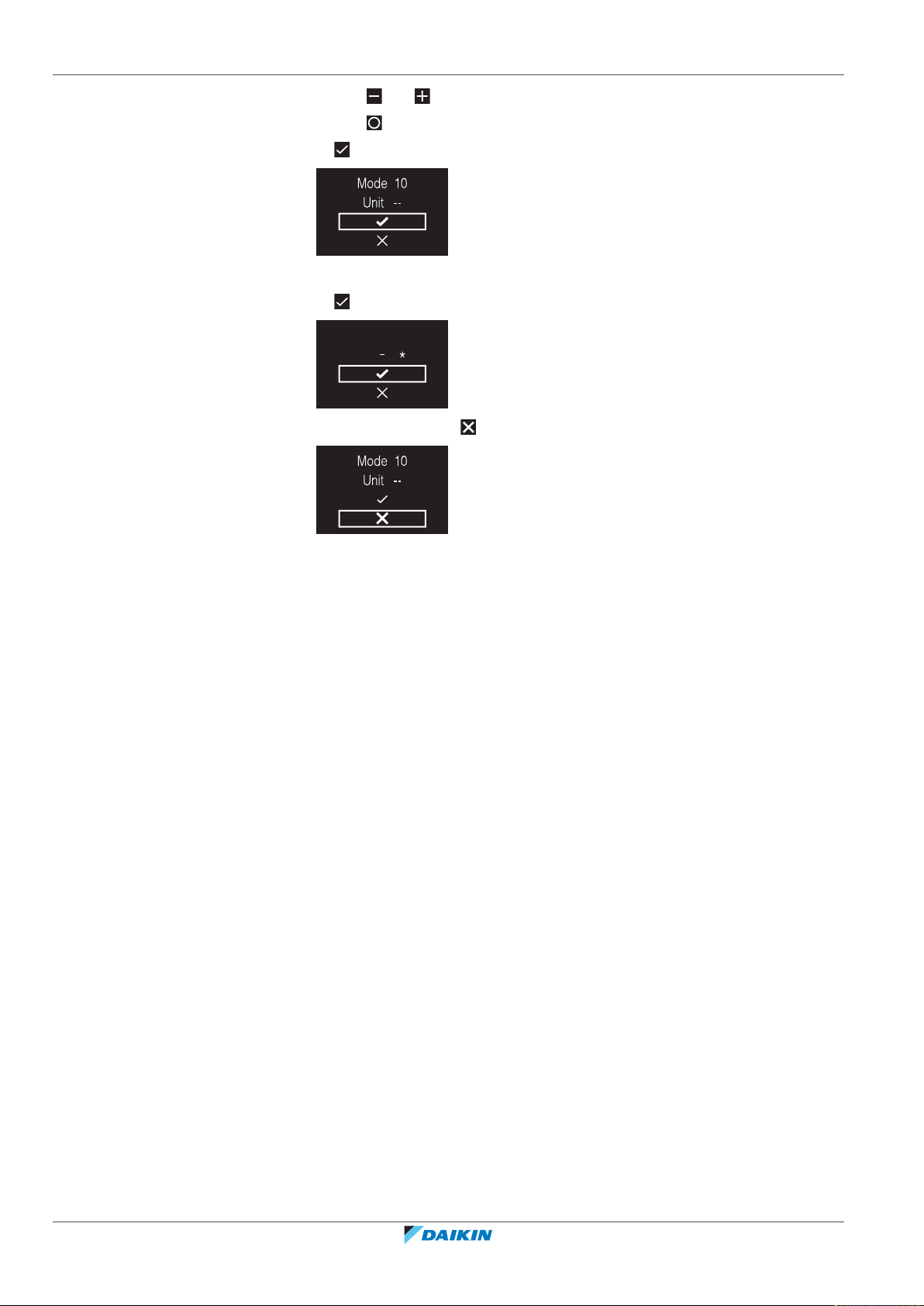

SW 00
3 Tryck på och för att ändra värde den lokala inställningskomponenten.
4 Tryck på för att bekräfta värdet.
5 Välj på den första nivån för att gå till nästa nivå.
6 På andra nivån navigerar och väljer du på samma sätt på första nivån.
7 Välj för att bekräfta och aktivera gjorda inställningar.
8 Du kan alltid trycka på för att gå tillbaka en nivå.
Installations- och användarhandbok
70
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
14 | Konfiguration
Lokala inställningar för inomhusenhet
Inställningsproceduren beror på om du vill göra inställningar för individuella
inomhusenheter eller för grupper av inomhusenheter.
Individuella inomhusenheter
▪ Definiera ett läge genom att ange ett Mode-nummer (nummer i parenteser)
▪ Definiera vilken enhet inställningen ska gälla genom att ange ett Unit-nummer
▪ Definiera inställningen genom att ange ett SW-nummer
▪ Definiera ett värde för den inställningen
Grupper av inomhusenheter
▪ Definiera ett läge genom att ange ett Mode-nummer (nummer ej inom
parenteser)
▪ Ange INTE ett Unit-nummer (inställningen gäller alla enheter i gruppen)
▪ Definiera inställningen genom att ange ett SW-nummer
▪ Definiera ett värde för den inställningen
Mode SW Inställning (SW) beskrivning —
01 02 03 04
10 (20) 00 Filternedsmutsningstimer: ställ in timern för när
11 (21) 00 Samtidig drift: ange driftläget för samtidig drift av inomhusenheter (Sky Air) Par Dubbel Trippel Dubbel tvilling
12 (22) 01 Extern PÅ/AV-insignal: ange driftläge för spänningsfria kontakter T1/T2
13 (23) 00 Hög luftutsläppshastighet: anges för tillämpningar med högt i tak. h≤2,7m 2,7m<h≤3m 3m<h≤3,5m
skärmen "Dags för filterrengöring" ska visas.
01 Filter med lång drifttid: om tillämpligt, ange vilken typ av filter med lång
drifttid som används.
02 Fjärrkontrollens termostatsensor: ange hur fjärrkontrollens termostatsensor
ska användas.
03 Inaktivera filtersignal: ange om filtersignalen kan visas. Visa Visa inte — —
(inomhusenhetskontakter)
02 Termostatdifferential: om systemet har en fjärrsensor anger du stegen för
ökning/minskning.
Filter med ultralång
drifttid
Filter med lång drifttid ±2500 timmar ±1250 timmar
Standardfilter ±200 timmar ±100 timmar
Lätt ±10000 timmar Krafti
Filter med lång drifttid Filter med ultralång drifttid — —
Används i kombination med
inomhusenhetens termistor
Tvingande AV PÅ/AV-drift Nöddrift Tvingande AV
≤1°C ≤0,5°C — —
g
±5000 timmar — —
Används ej Används
enbart
—
(flera hushåll)
01 Luftflödesriktning: anges om en inomhusenhet har ett tillvalspaket som
blockerar luftflödet.
03 Luftflödesfunktion: ange om inomhusenheten är utrustad med en dekorpanel
vid luftutloppet.
04 Luftflödesriktningsintervall Övre Normalt Nedre —
06 Externt statiskt tryck: ange det externa statiska trycket (enligt motståndet i
anslutna kanaler).
FHYK: följ inställningen för installationer med högt i tak. Normalt Högt i tak — —
15 (25) 03 Dräneringspump för luftfuktning Ej installerad Uppvärmningsdrift: kontinuerlig Uppvärmningsdrift: 3 minuter
1c 01 Termostatsensor: ange vilken termostatsensor du vill använda. Inomhusenhetens termistor Fjärrkontrollens termistor — —
1c 12 Fönsterkontakt B1 (extern insignal) Använd ej Använd
1c 13 Nyckelkortkontakt B2 (extern insignal) Använd ej Använd
1e 02 Nedväxlingsfunktion: ange nedväxlingsdrift. Ingen nedväxling Endast uppvärmning Endast
1e 07 Tid för rotationsöverlappning. Ange överlappningstiden för rotation. 30 minuter 15 minuter 10 minuter 5 minuter
1B 08 Sommartid. Ange hur systemet hanterar sommartiden. Inaktivera Automatisk ändring Manuell
(a)
Detta gäller endast för koderna 02–06. Koderna 05 och 06 visas inte i tabellen. Mer information finns i servicehandboken.
4-vägsflöde 3-vägsflöde 2-vägsflöde —
Installerad Ej installerad
Normalt Högt statiskt tryck Lågt statiskt
tryck
PÅ/5 minuter AV
komfortkyla
ändring
Uppvärmning
och kylning
Centralstyrning
—
(a)
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
71
14 | Konfiguration
INFORMATION
▪ Anslutning av valfria tillbehör till inomhusenheten kan ändra vissa lokala
inställningar. Mer information finns i installationshandboken för det valfria
tillbehöret.
▪ Detaljerad information om specifika lokala inställningar för varje typ av
inomhusenhet finns i installationshandboken för inomhusenheterna.
▪ Lokala inställningar som inte är tillgängliga för en ansluten inomhusenhet visas
inte.
▪ Standardvärden för lokala inställningar beror på inomhusenhetens modelltyp.
Mer information finns i servicehandboken för inomhusenheterna.
Installations- och användarhandbok
72
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
14 | Konfiguration
Lokala inställningar för fjärrkontroll
Mode SW SW-beskrivning Värde Normalvärde
R1 3 Fjärrkontrollens
termistorjustering (kylning)
4 Fjärrkontrollens
termistorjustering
(uppvärmning)
5 Fjärrkontrollens
termistorjustering (auto)
0: –3,0°C, 1: –2,5°C,
2: –2,0°C, 3: –1,5°C,
4: –1,0°C, 5: –0,5°C,
6: ±0°C, 7: +0,5°C,
8: +1,0°C, 9: +1,5°C,
10: +2,0°C, 11: +2,5°C,
12: ≤+3,0°C
0: –3,0°C, 1: –2,5°C,
2: –2,0°C, 3: –1,5°C,
4: –1,0°C, 5: –0,5°C,
6: ±0°C, 7: +0,5°C,
8: +1,0°C, 9: +1,5°C,
10: +2,0°C, 11: +2,5°C,
12: ≤+3,0°C
0: –3,0°C, 1: –2,5°C,
2: –2,0°C, 3: –1,5°C,
4: –1,0°C, 5: –0,5°C,
6: ±0°C, 7: +0,5°C,
8: +1,0°C, 9: +1,5°C,
10: +2,0°C, 11: +2,5°C,
12: ≤+3,0°C
6
6
6
6 Fjärrkontrollens
termistorjustering (enbart
fläkt)
0: –3,0°C, 1: –2,5°C,
2: –2,0°C, 3: –1,5°C,
4: –1,0°C, 5: –0,5°C,
6: ±0°C, 7: +0,5°C,
8: +1,0°C, 9: +1,5°C,
10: +2,0°C, 11: +2,5°C,
12: ≤+3,0°C
7 Hemskärm 0: Detaljerat
1: Standard
8 Bakgrundsbelysningstimer vid
inaktivitet
0: 5 sekunder
1: 10 sekunder
2: 20 sekunder
9 Svag statusindikering 0: 0% (AV), 1: 1%,
2: 2%, 3: 3%,
4: 5%, 5: 7%,
6: 9%, 7: 11%,
8: 13%, 9: 15%,
10: 17%, 11: 20%
10 Svag bakgrundsbelysning 0: 0% (AV), 1: 1%,
2: 2%, 3: 3%,
4: 4%, 5: 5%,
6
1
0
9
5
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
11 Statusindikeringsläge 0: Normal
1: Hotellinställning 1
2: Hotellinställning 2
13 Bluetooth-lågenergisignal 0: Konstant signal
1: Aktivera manuellt
2
0
Installations- och användarhandbok
73
14 | Konfiguration
Mode SW SW-beskrivning Värde Normalvärde
R2 1 Tryckknappsindikator (på
skärmen)
0: Ingen
1: Liten
2: Medel
3: Stor
5 Fjärrkontrolläge 0: Normal
1: Endast larm
2: Övervakare
1E 8 Börvärde på hemskärmen 1: Numeriskt
2: Symbol
INFORMATION
Med fjärrkontrollens lokala inställning R1-11 kan statusindikatorns beteende ändras
till ett läge som passar hotell.
14.1.5 Diverse inställningar
Gruppadress
Om gruppadress
Om du vill centralstyra systemet måste du ange adresser för inomhusenheter. Du
kan tilldela en adress till en grupp av inomhusenheter eller till inomhusenheter
individuellt.
1
0
1
Grupper av inomhusenheter
Individuella inomhusenheter
Så här tilldelar du en adress till en grupp av inomhusenheter
Nödvändigt: Du har öppnat installatörsmenyn.
1 Navigera till menyn för adressinställningar.
2 Välj "Group"
Installations- och användarhandbok
74
3 Bekräfta valet.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
14 | Konfiguration
4 Ställ in adressen.
5 Innan du bekräftar adressen ska du kontrollera att är valt.
6 Bekräfta adressen.
Resultat: Du tilldelade en adress till en grupp av inomhusenheter.
Så här tilldelar du en adress till en enskild inomhusenhet
Nödvändigt: Du har öppnat installatörsmenyn.
1 Navigera till menyn för adressinställningar.
2 Välj "Group(Unit)"
3 Ange vilken inomhusenhet som du vill ange en adress för.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
4 Bekräfta valet.
5 Ställ in adressen.
Installations- och användarhandbok
75
14 | Konfiguration
Så här tar du bort en adress
6 Innan du bekräftar adressen ska du kontrollera att är valt.
7 Bekräfta adressen.
Resultat: Du tilldelade en adress till inomhusenheten.
1 Gå till den adress som du vill ta bort.
Resultat: Adressen tas bort.
AirNet-adress
Om AirNet-adress
Om du vill ansluta systemet till AirNet-övervaknings- och diagnostiksystemet måste
du adresser för inomhusenheter och utomhusenheter.
2 Ändra till .
3 Bekräfta valet.
Inomhusenheter
Så här tilldelar du en AirNet-adress till en inomhusenhet
Installations- och användarhandbok
76
Utomhusenheter
Nödvändigt: Du har öppnat installatörsmenyn.
1 Navigera till menyn för adressinställningar.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
14 | Konfiguration
2 Välj "I/U"
3 Ange vilken inomhusenhet som du vill ange en adress för.
4 Bekräfta valet.
5 Ställ in adressen.
6 Innan du bekräftar adressen ska du kontrollera att är valt.
7 Bekräfta adressen.
Resultat: Du tilldelade en AirNet-adress till inomhusenheten.
Så här tilldelar du en AirNet-adresser till en utomhusenhet
Nödvändigt: Du har öppnat installatörsmenyn.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
1 Navigera till menyn för adressinställningar.
2 Välj "O/U"
Installations- och användarhandbok
77
14 | Konfiguration
3 Ange vilken utomhusenhet som du vill ange en adress för.
4 Bekräfta valet.
5 Ställ in adressen.
6 Innan du bekräftar adressen ska du kontrollera att är valt.
7 Bekräfta adressen.
Resultat: Du tilldelade en AirNet-adress till utomhusenheten.
Så här tar du bort en adress
1 Gå till den adress som du vill ta bort.
2 Ändra till .
Installations- och användarhandbok
78
3 Bekräfta valet.
Resultat: Adressen tas bort.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Förregling med externa indata
Om förregling med externa indata
Förregling med externa indata ger möjlighet till integrering av externa kontakter i
systemets styrlogik. Genom att lägga till en nyckelkortkontakt och/eller en
fönsterkontakt i styrkonfigurationen är det möjligt att få systemet att reagera på
införande/uttagande av ett nyckelkort i/från en kortläsare och/eller öppning/
stängning av fönster.
INFORMATION
Om du vill använda denna funktion måste den digitala insignaladaptern BRP7A5*
ingå i systemet.
▪ Kontrollera att den digitala insignaladaptern och dess valfria kontakter
(fönsterkontakt B1 och nyckelkortkontakt B2) är korrekt installerade. Kontrollera
att den spänningsfria kontakten för den digitala insignaladaptern har rätt
position. Instruktioner om hur du installerar den digitala insignaladaptern finns i
dess installationshandbok.
▪ Om den digitala insignaladaptern inte fungerar som den ska är menyn för
förregling av externa insignaler inte tillgänglig på menyn.
▪ Om systemet har en digital insignaladapter kan du inte ansluta en sekundär
fjärrkontroll.
▪ Om systemet har en digital insignaladapter kan du inte använda
schemaläggningsfunktionen.
▪ Om både en digital insignaladapter och en centralstyrningskontroll ingår i
systemet styrs förreglingen av externa indata med centralstyrningskontrollen.
14 | Konfiguration
Så hör gör du inställningar för förregling med externa indata
Nödvändigt: Du har öppnat installatörsmenyn.
1 Gå till menyn för förregling med externa indata.
2 Använd och för att bläddra i menyn.
3 Tryck på för att välja en parameter.
4 Med en parameter vald kan du använda och för att ändra parameterns
värde.
5 Med en parameter vald kan du trycka på för att bekräfta värdet för
parametern.
6 När du är klar med inställningarna bekräftar du alla inställningar genom att
välja och trycka på .
Resultat: Systemet startar om och gjorda inställningar implementeras.
INFORMATION
En översikt över parametrar som kan ställas in och vad de betyder finns under
"Översikt över inställningar för förregling med externa indata"[480].
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
79
14 | Konfiguration

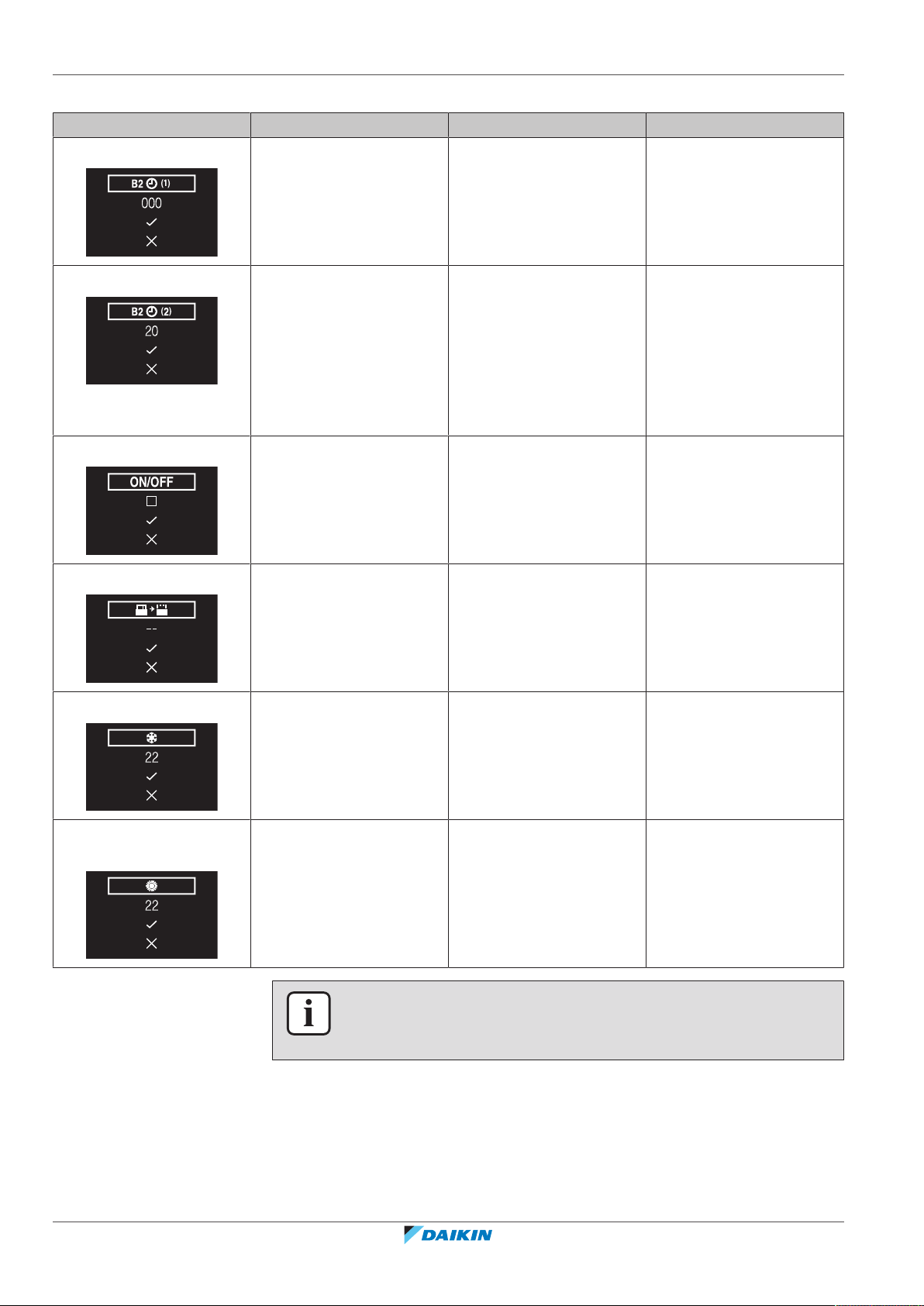

Översikt över inställningar för förregling med externa indata
Parameter Beskrivning Möjliga värden Normalvärde
B2 Fördröjningstimer Timer som startar så fort
nyckelkortet tas ut.
Enheten fortsätter med
normal drift tills timern
löper ut.
B2 Återställ timer Timer som startar så fort
fördröjningstimern löper
ut. När timern löper ut
ändras föregående tillstånd
(normalt börvärde) till
tillståndet
"Standardåterställningsins
tällning".
Återställ PÅ/AV "Standardåterställningsins
tällning" på/av-tillstånd
Återställ läge "Standardåterställningsins
tällning" driftläge
0–10 minuter "1 min"
0–20 timmar "20 timmar"
"PÅ", "AV", "--" "AV"
Auto, Kyla, Uppvärmning,
Fläkt, --
"--"
Återställ kylningstemp "Standardåterställningsins
tällning" kylningsbörvärde
Återställ
uppvärmningstemp
"Standardåterställningsins
tällning"
uppvärmningsbörvärde
INFORMATION
När värdet för en parameter är "- -" betyder det att när timers löper ut förändras
inget för den parametern och det aktuella aktiva värdet bibehålls.
Se inomhusenhetens
börvärdesintervall och
gräns för
börvärdesintervall, "--"
Se inomhusenhetens
börvärdesintervall och
gräns för
börvärdesintervall, "--"
"22°C"
"22°C"
Installations- och användarhandbok
80
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
14 | Konfiguration
Fönsterkontaktlogik
Fönsterkontakt B1 Nyckelkortkontakt B2 Tid Åtgärd
Kontakt sluten (fönster
stängt)
Kontakt sluten (nyckelkort
isatt)
— ▪ Normal drift av
inomhusenheten.
▪ Enheten återgår till
föregående tillstånd
innan kontakten
öppnades.
Kontakt öppen (fönster
öppet)
Kontakt sluten (nyckelkort
isatt)
— Enhetsdrift tvingande av:
▪ Ingen fördröjnings- eller
återställningstimerfunkti
onalitet.
▪ Ingen
nedväxlingsfunktionalitet
.
▪ Ej möjligt att sätta på/
stänga av enheten med
fjärrkontrollens PÅ/AVknapp.
Nyckelkortskontaktlogik
Fönsterkontakt B1 Nyckelkortkontakt B2 Tid Åtgärd
Kontakt sluten (fönster
stängt)
Kontakt sluten (nyckelkort
isatt)
▪ —
▪ Fördröjningstimer<Tid<Å
terställningstimer
▪ Tid>Återställningstimer
▪ Enheten körs med
normal drift.
▪ Om återställningstimern
inte har löpt ut återgår
enheten till föregående
tillstånd innan kontakten
öppnades.
Kontakt sluten (fönster
stängt)
Kontakt sluten (nyckelkort
ej isatt)
▪ Om återställningstimern
har löpt ut återgår
enheten till
"Standardåterställningsi
nställning" (se "Översikt
över inställningar för
förregling med externa
indata"[480]).
Tid<Fördröjningstimer Normal drift av
inomhusenheten.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
81
14 | Konfiguration
Fönsterkontakt B1 Nyckelkortkontakt B2 Tid Åtgärd
Kontakt sluten (fönster
stängt)
Kontakt sluten (nyckelkort
ej isatt)
INFORMATION
▪ "Föregående tillstånd" kan vara på/av-tillståndet, driftläget, kylningsbörvärdet
och uppvärmningsbörvärdet.
▪ Vid användning av kontakterna kan fläkthastigheten samt kylnings- och
uppvärmningsbörvärden för nedväxling ändras när som helst utan att några
förändringar går förlorade.
▪ Fläkthastigheten lagras oberoende för de två huvuddriftlägena (uppvärmning och
kylning). Separata fläkthastighetsinställningar sparas för uppvärmningsdriftläget å
ena sidan och kylnings-, avfuktnings- och fläktdriftläge å andra sidan.
▪ När kontakten sluts kommer ändringar som gjorts medan nyckelkortkontakten
varit öppen och fördröjningstimern inte har löpt ut (normal drift) INTE att sparas.
Tid>Fördröjningstimer Enhetsdrift tvingande av:
▪ Om nedväxling fungerar
beror på om
nedväxlingsfunktionen är
aktiverad eller ej.
▪ Ej möjligt att sätta på/
stänga av enheten med
fjärrkontrollens PÅ/AVknapp.
▪ När fördröjningstimern
löpt ut börjar
återställningstimern
räkna.
Kombination av fönsterkontakt och nyckelkortskontaktlogik
▪ Fönsterkontakten har prioritet över fördröjningstimern och
nedväxlingsfunktionaliteten för nyckelkortkontakten:
När fönsterkontakten öppnas medan nyckelkortkontakten är öppen kommer
fördröjningstimern omedelbart att löpa ut om den fortfarande körs och
nedväxling fungerar inte längre. Återställningstimern börjar omedelbart att räkna
ned eller återställs inte när den redan körs.
▪ Återställningstimerfunktionaliteten för nyckelkortkontakten har prioritet över
fönsterkontakten vid återgång till föregående tillstånd:
När nyckelkortkontakten öppnas medan fönsterkontakten är öppen kommer
fördröjningstimern att börja räkna ned. När fördröjningstimern löper ut börjar
återställningstimern att räkna ned. När återställningstimern löper ut uppdateras
föregående tillstånd till tillståndet "Standardåterställningsinställning".
Exempel 1
1 Du tar ut nyckelkortet.
Resultat: Inomhusenheten fortsätter med normal drift tills fördröjningstimern
löper ut.
2 Du öppnar fönstret innan fördröjningstimern löper ut.
Resultat: Inomhusenheten stannar omedelbart. Det är inte möjligt att sätta på
eller stänga av enheten, nedväxling fungerar inte, fördröjningstimern slutar
räkna ned och återställningstimern börjar räkna ned.
Installations- och användarhandbok
82
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
Exempel 2
14 | Konfiguration
3 Du sätter i nyckelkortet igen.
Resultat: En uppdatering av föregående tillstånd görs. Enheten är tvingande
av och nedväxling är fortfarande inaktiverat (se "Fönsterkontaktlogik"[481]).
OM återställningstimern INTE HAR löpt ut innan nyckelkortet sätts i är
föregående tillstånd samma som det ursprungliga tillståndet eftersom
det bara var en ändring av det ursprungliga tillståndet.
OM återställningstimern HAR löpt ut innan nyckelkortet sätts i är
föregående tillstånd "Standardåterställningsinställning".
4 Du stänger fönstret.
Resultat: Enheten återgår till föregående tillstånd. Föregående tillstånd beror
på om återställningstimern har löpt ut.
1 Du öppnar fönstret.
Resultat: Enheten stannar omedelbart. Det är inte möjligt att sätta på eller
stänga av enheten med PÅ/AV-knappen, nedväxling fungerar inte och
fördröjningstimern börjar inte räkna ned.
2 Du tar ut nyckelkortet.
Resultat: Fördröjningstimern börjar räkna ned.
3 Du stänger fönstret igen.
Resultat: Ingen ändring görs av tillståndet. Det är som om du aldrig hade
öppnat fönstret (nedväxling fungerar om det är aktiverat).
OM fördröjningstimern HAR löpt ut innan fönstret stängs har
återställningstimern börjat räkna ned. Återställningstimern påverkas
inte av att fönstret stängs.
OM fördröjningstimern INTE HAR löpt ut innan fönstret stängs kommer
den att löpa ut direkt och återställningstimern börjar räkna ned. När
återställningstimern löper ut uppdateras föregående tillstånd till
tillståndet "Standardåterställningsinställning".
4 Du sätter i nyckelkortet igen.
Resultat:
OM återställningstimern INTE HAR löpt ut innan nyckelkortet sätts i
återgår enheten till det tillstånd som gällde innan fönstret öppnades
(senaste "på"-tillstånd).
OM återställningstimern HAR löpt ut innan nyckelkortet sätts i övergår
enheten till "Standardåterställningsinställning".
Tvingad fläkt PÅ
Om Tvingad fläkt PÅ
Så här tvingar du fläktdrift
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Med Tvingad fläkt PÅ kan du tvinga fläktdrift för individuella inomhusenheter. På
det här viset kan du kontrollera vilket nummer som är tilldelat till vilken
inomhusenhet.
Nödvändigt: Du har öppnat installatörsmenyn.
1 Gå till menyn för Tvingad fläkt PÅ.
Installations- och användarhandbok
83
14 | Konfiguration
A
a
b
c c c c
b b b
B
a
b
c c c c
b
d
b b
Huvudenhet för kylning/uppvärmning
2 Välj ett inomhusenhetsnummer.
3 Välj och tryck på för att tvinga fläktdrift.
Resultat: Fläkten för inomhusenheten som motsvarar det valda
inomhusenhetsnumret startas.
Om huvudenhet för kylning/uppvärmning
Installations- och användarhandbok
84
A Värmepumpsystem
B Värmeåtervinningssystem
a Utomhusenhet
b Inomhusenhet
c Fjärrkontroll
d BS-enhet
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
14 | Konfiguration
När flera inomhusenheter är anslutna till en utomhusenhet måste en av dessa
enheter (eller en grupp av inomhusenheter för gruppstyrning) anges som
huvudenhet för kylning/uppvärmning. Övriga enheter/grupper blir då
sekundärenheter för kylning/uppvärmning, och deras drift begränsas av
huvudenheten (d.v.s. en utomhusenhet tillåter inte att en inomhusenhet körs i
kylningsdrift medan en annan körs i uppvärmningsdrift).
När en inomhusenhet eller grupp av inomhusenheter är angivna som huvudenhet
för kyla/värme blir övriga inomhusenheter automatiskt sekundärenheter. Mer
information finns under "Så här anger du huvudenhet för kylning/
uppvärmning"[485].
Statusikon
Vilken enhet som är huvudenhet för kyla/värme motsvarar följande statusikon:
Beteendet för denna statusikon beskrivs i följande tabell:
Om fjärrkontrollen visar … Så är …
… INGEN statusikon … inomhusenheten ansluten till den
fjärrkontrollen huvudenhet för kyla/
värme.
… en KONSTANT statusikon … inomhusenheten ansluten till den
fjärrkontrollen sekundärenhet till en
huvudenhet för kyla/värme.
… en BLINKANDE statusikon … INGEN inomhusenhet ännu definierad
som huvudenhet för kyla/värme.
Driftläge
Driftlägesbeteendet för inomhusenheterna fungerar som beskrivs i följande tabell:
Om huvudenheten … Så kommer sekundärenheterna att …
… är inställd på "Uppvärmning",
"Avfuktning" eller "Auto"
… är inställd på driftläget "Kylning" … inte att kunna köras i driftläget
… är inställd på fläktdriftläge … ENDAST köras i fläktläge.
När en inomhusenhet har definierats som huvudenhet kan den definitionen tas
bort. Mer information finns under "Så här tar du bort definitionen huvudenhet för
kylning/uppvärmning" [4 86]. Du kan registrera om en sekundär enhet/grupp till
huvudenhet genom att först avregistrera den aktuella huvudenheten.
INFORMATION
Ventilationslägesförändringar är möjliga oavsett vilken huvudstyrning av kylning/
uppvärmning som är aktiv.
Så här anger du huvudenhet för kylning/uppvärmning
… börja köras i samma driftläge som
huvudenheten. Inga andra lägen är då
tillgängliga för dem.
"Uppvärmning", men kan fortfarande
köras i något av driftlägena "Kylning",
"Fläkt" och "Luftavfuktning".
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Nödvändigt: Ingen inomhusenhet är ännu definierad som huvudenhet för kyla/
värme ("växling vid centralstyrning"-ikonen blinkar på alla fjärrkontroller).
Nödvändigt: Du använder fjärrkontrollen för den inomhusenhet som ska anges
som huvudenhet för kylning/uppvärmning.
Installations- och användarhandbok
85
14 | Konfiguration
Så här tar du bort definitionen huvudenhet för kylning/uppvärmning
1 Gå till driftlägesmenyn.
2 Välj driftläget kylning eller uppvärmning.
Resultat: Inomhusenheten är nu definierad som huvudenhet för kyla/värme
("växling vid centralstyrning"-ikonen visas inte på fjärrkontrollen).
Resultat: Alla sekundära fjärrkontroller visar ikonen "växling vid centralstyrning".
Nödvändigt: Du har öppnat installatörsmenyn.
Nödvändigt: Du använder fjärrkontrollen för den inomhusenhet som du inte längre
vill ska vara huvudenhet för kylning/uppvärmning.
1 Gå till menyn för huvudenhet för kyla/värme.
2 Tryck på för att inte längre använda inomhusenheten som huvudenhet.
Resultat: Inomhusenheten är inte längre huvudenhet.
Resultat: Fjärrkontroller för alla inomhusenheter visar en blinkande "växling vid
centralstyrning"-ikon.
Test av larmet för köldmediumläckage
Om testet av larmet för köldmediumläckage
Du kan testa larmet för köldmediumläckage.

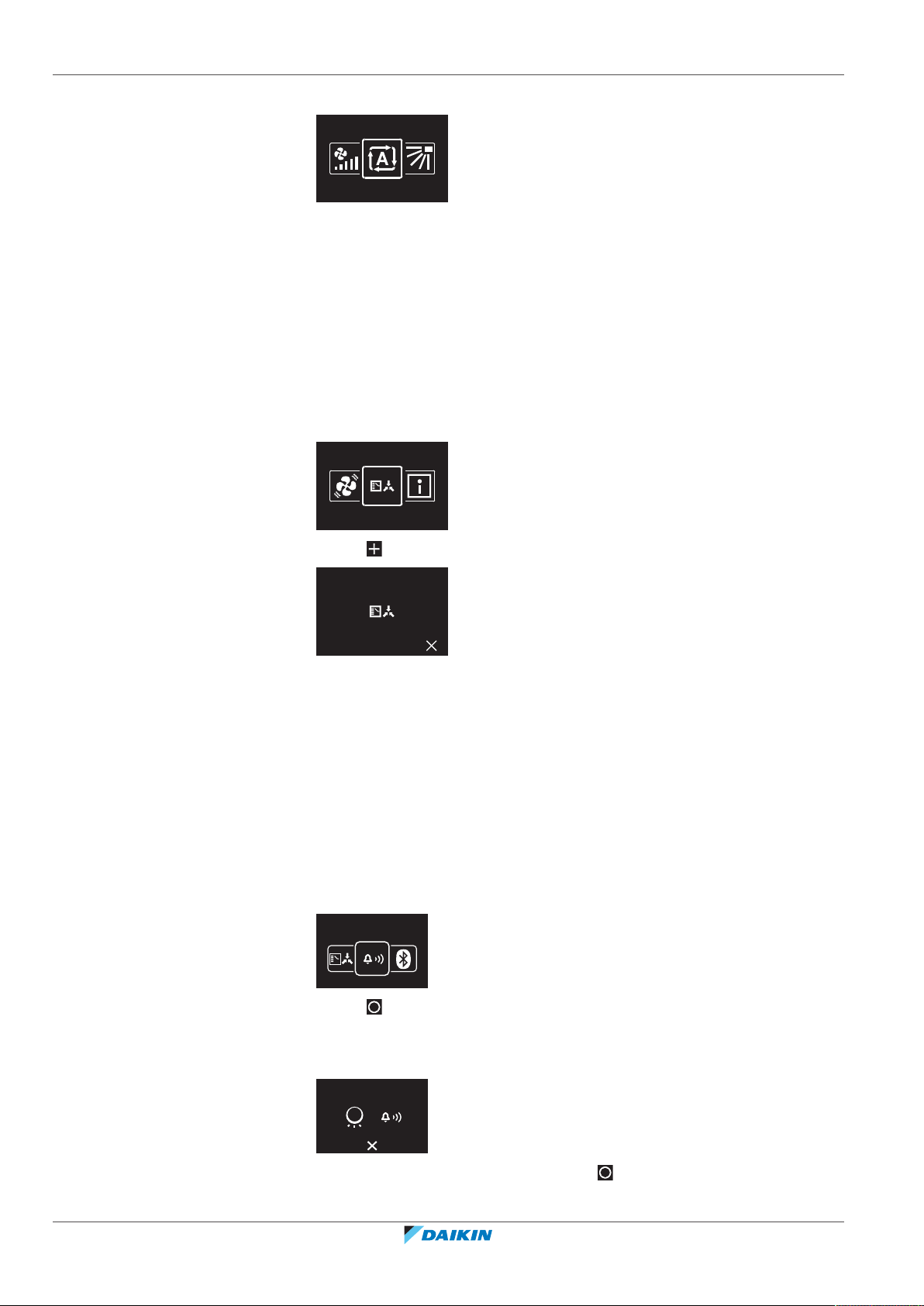

Så här testar du larmet för köldmediumläckage
Nödvändigt: Du har öppnat installatörsmenyn.
1 Gå till menyn för test av larmet för köldmediumläckage.
Installations- och användarhandbok
86
2 Tryck på för att gå till menyn och aktivera larmet.
Resultat: Fjärrkontrollen avger ett ljud och statusindikatorn börjar blinka.
Resultat: Fjärrkontrollen visar följande skärm:
3 Du kan stoppa larmet genom att trycka på .
Resultat: Larmet stoppas och fjärrkontrollen återgår till installatörsmenyn.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Information
Om informationsmenyn
På informationsmenyn finns följande information:
Så här visar du information
Nödvändigt: Du har öppnat installatörsmenyn.
1 Gå till informationsmenyn.
2 Läs av informationen.
14 | Konfiguration
INFORMATION
Larmet för köldmediumläckage kan också testas med appen Madoka Assistant. Se
"Test av larmet för köldmediumläckage"[4120] för mer information.
3 Tryck på för att gå till andra sidan.
14.2 Programvaruuppdatering
14.2.1 Om programvaruuppdateringar
Vi rekommenderar varmt att du alltid uppdaterar fjärrkontrollen med den senaste
programvaruversionen. Du kan uppdatera programvaran på två sätt.
Programvaruuppdatering Instruktioner
Madoka Assistant-appen "Programvaruuppdatering med
Uppdateringsverktyg "Programvaruuppdatering med
INFORMATION
▪ När programvaran för en fjärrkontroll är föråldrad kommer Madoka Assistant-
appen att föreslå en programvaruuppdatering direkt när du ansluter den till
appen.
▪ Du kan se aktuell programvaruversion i fjärrkontrollen på informationsskärmen
(se "Informationsskärm" [4 51]) och/eller på informationsmenyn ("Om
informationsmenyn"[487]).
appen"[488]
uppdateringsverktyg"[488]
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
87
14 | Konfiguration
14.2.2 Programvaruuppdatering med appen
Så här uppdaterar du programvaran med appen:
1 Kontrollera att Bluetooth är aktiverat på fjärrkontrollen ( visas på
hemskärmen). Aktivera annars Bluetooth enligt instruktionerna i "Så här
upprättar du en Bluetooth-anslutning"[492].
2 På appens hemskärm trycker du på brickan för den fjärrkontroll som du vill
uppdatera programvaran för och följer instruktionerna där.
INFORMATION
Appen Madoka Assistant är tillgänglig på Google Play och App Store.
INFORMATION
När du för första gången ansluter en fjärrkontroll till din enhet gör appen och
fjärrkontrollen en inledande jämförelseprocedur. Du ansluter fjärrkontrollen till
appen med följande procedur.
Efter varje lyckad anslutning till en mobil enhet lagrar användargränssnittet
automatiskt information om mobilenheten för att underlätta framtida
återanslutning. Denna information kallas för ihopparningsinformation.
När ingen ihopparningsinformation är lagrad (d.v.s. vid första anslutningen eller när
den tagits bort manuellt) måste du gå igenom den numeriska jämförelseproceduren.
När ihopparningsinformation är lagrad kan du ansluta fjärrkontrollen till
mobilenheten bara genom att få fjärrkontrollen att skicka ut en Bluetooth-signal och
trycka på brickan för fjärrkontrollen i appen. Fjärrkontrollen ansluts sedan
automatiskt till mobilenheten.
Ihopparningsinformation lagras automatiskt och kan tas bort manuellt. Ta bort
ihopparningsinformationen från fjärrkontrollen när du vill uppdatera programvaran
från en annan mobilenhet än den som fjärrkontrollen har information om.
INFORMATION
Om du vill ansluta fjärrkontrollen till mobilenheten med Bluetooth och uppdatera
programvaran måste du hålla dig nära fjärrkontrollen (d.v.s. inom Bluetoothräckvidd).
14.2.3 Programvaruuppdatering med uppdateringsverktyg
Uppdatera programvaran med Updater
Nödvändigt: PC med Updater (kontakta din leverantör för korrekt version av
programvaran)
Nödvändigt: PC USB-kabel EKPCCAB4 eller senare (en USB-kabel och extra
anslutningskablar)
1 Se till att inomhusenheten är AVSTÄNGD.
2 Anslut fjärrkontrollen till datorn.
Installations- och användarhandbok
88
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
a
b
c
d
X2A
X2A
a PC med Updater
b USB-kabel
c Fjärrkontrollens kretskort
d Till inomhusenhet
3 Sätt PÅ strömmen till inomhusenheten.
4 Öppna Updater.
5 Gå till "Uppdateringsprocedur" i Updater.
14 | Konfiguration
6 Ange fjärrkontrollens modellnamn.
7 Välj önskad uppdateringsprocedur.
8 Följ instruktionerna på skärmen.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Installations- och användarhandbok
89
15 | Om appen
15 Om appen
I detta kapitel
Madoka Assistant-appen är ett komplement till BRC1H-fjärrkontrollen. Där
fjärrkontrollen endast ger möjlighet till grundläggande funktioner och
konfiguration ger appen tillgång till avancerad drift och konfigurationsfunktioner.
15.1 Drift och konfiguration – översikt .......................................................................................................................................... 91
15.2 Para ihop................................................................................................................................................................................. 91
15.2.1 Om ihopparning ..................................................................................................................................................... 91
15.2.2 Så här parar du ihop appen med en fjärrkontroll.................................................................................................. 91
15.2.3 Så här upprättar du en Bluetooth-anslutning ....................................................................................................... 92
15.2.4 Så här avslutar du en Bluetooth-anslutning .......................................................................................................... 94
15.2.5 Så här tar du bort ihopparningsinformation ......................................................................................................... 95
15.3 Om behörighetsnivåer............................................................................................................................................................ 97
15.3.1 Om behörighetsnivåer för användare ................................................................................................................... 97
15.3.2 Grundläggande läge ............................................................................................................................................... 97
15.3.3 Avancerat läge........................................................................................................................................................ 97
15.3.4 Installeringsläge...................................................................................................................................................... 98
15.4 Demoläge................................................................................................................................................................................ 99
15.4.1 Om demoläget........................................................................................................................................................ 99
15.4.2 Så här startar du demoläget .................................................................................................................................. 99
15.4.3 Så här avslutar du demoläget ................................................................................................................................ 99
15.5 Funktioner............................................................................................................................................................................... 99
15.5.1 Översikt: Funktioner............................................................................................................................................... 99
15.5.2 Uppdatera fjärrkontrollens firmware .................................................................................................................... 102
15.5.3 Meddelanden ......................................................................................................................................................... 102
15.5.4 Status för huvud-/sekundärenhet.......................................................................................................................... 102
15.5.5 Skärm ...................................................................................................................................................................... 102
15.5.6 Statusindikator ....................................................................................................................................................... 103
15.5.7 Datum och tid......................................................................................................................................................... 103
15.5.8 Om .......................................................................................................................................................................... 104
15.5.9 Ta bort ihopparningsinformation .......................................................................................................................... 104
15.5.10 Personidentifiering................................................................................................................................................. 104
15.5.11 AV-timer ................................................................................................................................................................. 105
15.5.12 Strömförbrukning................................................................................................................................................... 105
15.5.13 Strömförbrukningsbegränsning ............................................................................................................................. 105
15.5.14 Automatisk börvärdesåterställning........................................................................................................................ 105
15.5.15 Schema ................................................................................................................................................................... 106
15.5.16 Semester................................................................................................................................................................. 106
15.5.17 Börvärdeslogik........................................................................................................................................................ 106
15.5.18 Nedväxling .............................................................................................................................................................. 108
15.5.19 Individuell luftflödesriktning .................................................................................................................................. 109
15.5.20 Aktiv luftflödescirkulation ...................................................................................................................................... 109
15.5.21 Börvärdesintervall .................................................................................................................................................. 109
15.5.22 Huvudenhet för kylning/uppvärmning .................................................................................................................. 110
15.5.23 Luftflödesriktningsintervall .................................................................................................................................... 110
15.5.24 Skydd mot drag ...................................................................................................................................................... 110
15.5.25 Snabbstart .............................................................................................................................................................. 111
15.5.26 Förregling med externa indata .............................................................................................................................. 111
15.5.27 Avfrostning ............................................................................................................................................................. 112
15.5.28 Funktionslås............................................................................................................................................................ 112
15.5.29 Tyst läge.................................................................................................................................................................. 113
15.5.30 Fel och varningar.................................................................................................................................................... 113
15.5.31 Enhetsnummer....................................................................................................................................................... 113
15.5.32 Automatisk filterrengöring..................................................................................................................................... 114
15.5.33 Filtermeddelanden................................................................................................................................................. 114
15.5.34 AirNet-adress.......................................................................................................................................................... 114
15.5.35 Gruppadress ........................................................................................................................................................... 114
15.5.36 Lokala inställningar................................................................................................................................................. 115
15.5.37 Användningsrotation.............................................................................................................................................. 116
15.5.38 Testdrift .................................................................................................................................................................. 117
15.5.39 Enhetsstatus........................................................................................................................................................... 119
15.5.40 Drifttid .................................................................................................................................................................... 119
15.5.41 Kontaktinformation................................................................................................................................................ 119
15.5.42 Aktiv luftflödescirkulation ...................................................................................................................................... 119
Installations- och användarhandbok
90
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
15.5.43 Ställa in migrering................................................................................................................................................... 120
15.5.44 Övervakat rums adress........................................................................................................................................... 120
15.5.45 Test av larmet för köldmediumläckage ................................................................................................................. 120
15.1 Drift och konfiguration – översikt
Appen söker hela tiden efter BRC1H-fjärrkontroller att ansluta till. Alla
fjärrkontroller som är inom den mobila enhetens räckvidd anges på startmenyn
under Enheter i närheten. Du kan också hitta en lista över fjärrkontroller som du
nyligen använt under Nyligen använda enheter.
För att använda och/eller konfigurera systemet trycker du på brickan för den
fjärrkontroll som är ansluten till de inomhusenheter som du vill styra.
INFORMATION
I installatörsläge visas inte avsnittet "Nyligen använda enheter". Mer information
finns under "15.3Behörighetsnivåer för användare"[497].
15.2 Para ihop
15 | Om appen
15.2.1 Om ihopparning
Innan du kan ansluta till en fjärrkontroll måste du kontrollera att appen och
fjärrkontrollen är ihopparade. Para ihop appen med alla fjärrkontroller som du vill
ansluta till.
15.2.2 Så här parar du ihop appen med en fjärrkontroll
Nödvändigt: Du är nära fjärrkontrollen.
1 I appen trycker du på den fjärrkontroll som du vill para ihop med.
Resultat: Operativsystemet på din mobila enhet skickar ut en begäran om att
para ihop.

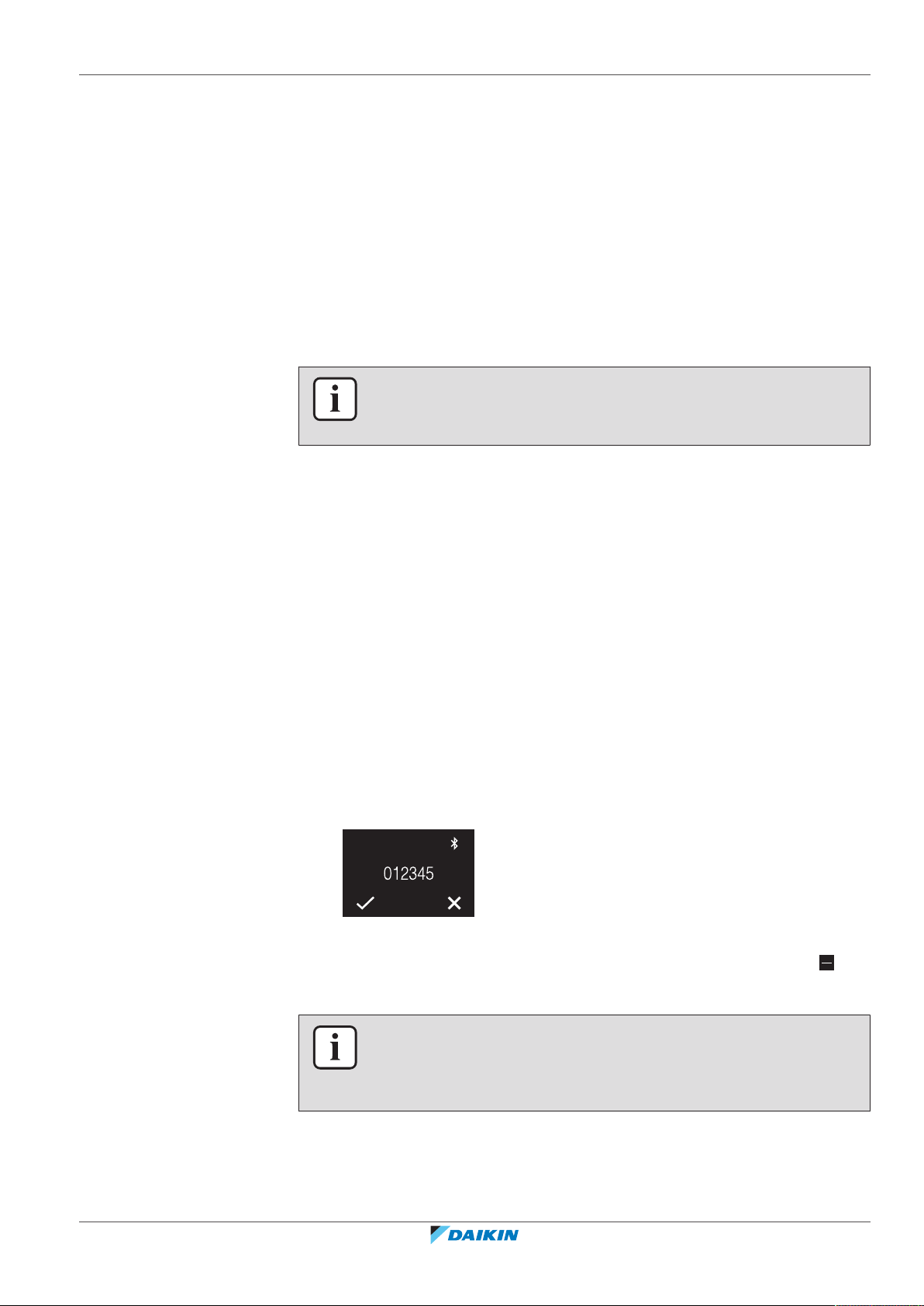

Resultat: Fjärrkontrollen visar följande skärm:
2 Acceptera ihopparningsbegäran i appen.
3 Acceptera ihopparningsbegäran på fjärrkontrollen genom att trycka på .
Resultat: Appen är ihopparad med fjärrkontrollen.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
INFORMATION
När fjärrkontrollen parats ihop med appen förblir den kopplad till appen. Du behöver
inte upprepa den här proceduren varje gång du vill använda appen om du inte tar
bort kopplingen. Mer information finns i .
Installations- och användarhandbok
91
15 | Om appen
15.2.3 Så här upprättar du en Bluetooth-anslutning
Fjärrkontrolläge: "Normal"
INFORMATION
Hur du gör en Bluetooth-anslutning beror på vilket driftläge fjärrkontrollen är ställd i.
Nödvändigt: Du har en mobilenhet där Madoka Assistant-appen är installerad och
igång.
Nödvändigt: På den mobilenheten är Bluetooth PÅ.
Nödvändigt: Du är nära fjärrkontrollen.
1 Tryck på för att gå till huvudmenyn från hemskärmen.
2 Använd och för att bläddra i Bluetooth-menyn.
3 Tryck på för att gå till menyn.
4 Tryck på för att aktivera och få fjärrkontrollen att skicka ut en Bluetooth-
signal.
Resultat:
Numerisk jämförelse
5 I appen Madoka Assistant trycker du på brickan för den fjärrkontroll där du vill
uppdatera programvaran.
Resultat: Om det är första gången du gör en anslutning eller om
ihopparningsinformation tagits bort skickar operativsystemet för
mobilenheten ut en ihopparningsbegäran med en numerisk sträng.
Resultat: Fjärrkontrollen visar en numerisk sträng för jämförelse med den i
ihopparningsbegäran.
Installations- och användarhandbok
92
6 Acceptera ihopparningsbegäran i appen.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
7 Tryck på på fjärrkontrollen för att bekräfta den numeriska strängen.
Resultat: Fjärrkontrollen och mobilenheten kopplas ihop via Bluetooth.
Fjärrkontrollägen: "Endast larm" och "Övervakare"
Nödvändigt: Du har en mobilenhet där Madoka Assistant-appen är installerad och
igång.
Nödvändigt: På den mobilenheten är Bluetooth PÅ.
Nödvändigt: Du är nära fjärrkontrollen.
1 Håll ned på hemskärmen tills du kommer till informationsskärmen.
2 På informationsskärmen håller du samtidigt ned och tills du kommer till
installatörsmenyn.
15 | Om appen
3 Använd och för att bläddra i Bluetooth-menyn.
4 Tryck på för att gå till menyn.
5 Tryck på för att aktivera och få fjärrkontrollen att skicka ut en Bluetooth-
signal.
Resultat:
Numerisk jämförelse
6 I appen Madoka Assistant trycker du på brickan för den fjärrkontroll där du vill
uppdatera programvaran.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Resultat: Om det är första gången du gör en anslutning eller om
ihopparningsinformation tagits bort skickar operativsystemet för
mobilenheten ut en ihopparningsbegäran med en numerisk sträng.
Resultat: Fjärrkontrollen visar en numerisk sträng för jämförelse med den i
ihopparningsbegäran.
Installations- och användarhandbok
93
15 | Om appen
15.2.4 Så här avslutar du en Bluetooth-anslutning
Fjärrkontrolläge: "Normal"
7 Acceptera ihopparningsbegäran i appen.
8 Tryck på på fjärrkontrollen för att bekräfta den numeriska strängen.
Resultat: Fjärrkontrollen och mobilenheten kopplas ihop via Bluetooth.
INFORMATION
Hur du kopplar från en Bluetooth-anslutning beror på vilket driftläge fjärrkontrollen
är ställd i.
1 Tryck på för att gå till huvudmenyn från hemskärmen.
2 Använd och för att bläddra i Bluetooth-menyn.
3 Tryck på för att gå till menyn.
4 Tryck på för att stänga av fjärrkontrollens Bluetooth-signal.
Resultat:
Fjärrkontrollägen: "Endast larm" och "Övervakare"
1 Håll ned på hemskärmen tills du kommer till informationsskärmen.
Installations- och användarhandbok
94
2 På informationsskärmen håller du samtidigt ned och tills du kommer till
installatörsmenyn.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
3 Använd och för att bläddra i Bluetooth-menyn.
4 Tryck på för att gå till menyn.
5 Tryck på för att stänga av fjärrkontrollens Bluetooth-signal.
Resultat:
15 | Om appen
15.2.5 Så här tar du bort ihopparningsinformation
INFORMATION
Hur du tar bort ihopparningsinformation beror på vilket driftläge fjärrkontrollen är
ställd i.
INFORMATION
När du tar bort ihopparningsinformation glömmer fjärrkontrollen alla tidigare
ihopparade mobila enheter. När du tar bort ihopparningsinformation från en
fjärrkontroll bör du också ta bort ihopparningsinformationen från din mobila enhets
Bluetooth-lista. Om du inte gör det kan du få problem vid framtida
ihopparningsförsök.
Fjärrkontrolläge: "Normal"
1 Tryck på för att gå till huvudmenyn från hemskärmen.
2 Använd och för att bläddra i Bluetooth-menyn.
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
3 Tryck på för att gå till menyn.
Installations- och användarhandbok
95
15 | Om appen
Fjärrkontrollägen: "Endast larm" och "Övervakare"
4 Tryck på för att ta bort ihopparningsinformationen från fjärrkontrollen.
Resultat:
1 Håll ned på hemskärmen tills du kommer till informationsskärmen.
2 På informationsskärmen håller du samtidigt ned och tills du kommer till
installatörsmenyn.
3 Använd och för att bläddra i Bluetooth-menyn.
4 Tryck på för att gå till menyn.
5 Tryck på för att ta bort ihopparningsinformationen från fjärrkontrollen.
Resultat:
Installations- och användarhandbok
96
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
15.3 Om behörighetsnivåer
15.3.1 Om behörighetsnivåer för användare
Användarbehörighetsnivån definierar vilka funktioner och inställningar som
användaren av appen har tillgång till. Med en högre användarbehörighetsnivå kan
användaren göra större ändringar av mer avancerade drift- och
konfigurationsinställningar. Det finns 3 möjliga behörighetsnivåer för användare
som motsvarar 3 möjliga lägen:
▪ Grund
▪ Avancerat
▪ Installatör
15.3.2 Grundläggande läge
I det här läget har användaren tillgång till alla nödvändiga, grundläggande
inställningar. Det här läget rekommenderas för vanliga slutanvändare. När du
installerar appen är detta läge aktiverat som standard. Information om hur du
byter till ett annat läge finns under "Avancerat läge" [4 97] och
"Installeringsläge"[498].
15 | Om appen
15.3.3 Avancerat läge
Om Avancerat läge
Så här aktiverar du avancerat läge
Så här inaktiverar du avancerat läge
Med det avancerade läget kan du göra större ändringar av mer avancerade driftoch konfigurationsinställningar. Efter aktivering kan du se och ändra inställningar
som, om de görs fel, kan störa enhetens funktion. Endast avancerade användare
bör aktivera denna inställning. En översikt över vilka inställningar som kan göras i
avancerat läge läge finns under "Översikt: Funktioner"[499].
Nödvändigt: Du är inte i det avancerade läget.
1 Gå till startmenyn.
2 Tryck på "Om".
3 Tryck på "Avancerade inställningar".
4 Tryck på brytaren för att växla till "Avancerade inställningar".
5 Bekräfta ditt val genom att välja "Jag förstår" när du får frågan.
Resultat: Avancerat läge aktiveras. Avancerade inställningar visas på menyn
"Enhetsinställningar".
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
Nödvändigt: Du är i det avancerade läget.
1 Gå till startmenyn.
2 Tryck på "Om".
3 Tryck på "Avancerade inställningar".
4 Tryck på brytaren för att växla från "Avancerade inställningar".
Resultat: Avancerat läge inaktiveras. Avancerade inställningar visas inte längre på
menyn "Enhetsinställningar".
Installations- och användarhandbok
97
15 | Om appen
15.3.4 Installeringsläge
Om installeringsläget
Så här aktiverar du installeringsläget
I installatörsläget har du tillgång till inställningar som inte är tillgängliga för vanliga
slutanvändare eller avancerade användare. En översikt över vilka inställningar som
kan göras i installatörsläge finns under "Översikt: Funktioner"[499].
Nödvändigt: Du är inte i installationsläget.
1 Gå till startmenyn.
2 Tryck på "Om".
3 Tryck fem gånger på "Appversion".
Resultat: Du är nu i installatörslägesmenyn.
Resultat: Installationsläget aktiveras automatiskt.
INFORMATION
▪ Tryck på returknappen om du vill fortsätta använda appen i installeringsläget.
▪ Hur länge installeringsläget är aktivt beror på inställningarna för installeringsläget.
Mer information finns i "Så här gör du inställningar för installeringsläget"[498].
▪ Den visuella indikeringen som visar att installeringsläget är aktivt kan inaktiveras.
Mer information finns i "Så här gör du inställningar för installeringsläget"[498].
Så här inaktiverar du installeringsläget
Nödvändigt: Du är i installationsläget.
1 Gå till startmenyn.
2 Tryck på "Installeringsläge aktiverat".
Resultat: Du är nu i installatörslägesmenyn.
Resultat: Installationsläget aktiveras automatiskt.
3 Inaktivera installationsläget genom att trycka på skjutreglaget.
Resultat: Installationsläget inaktiveras.
Så här gör du inställningar för installeringsläget
1 Aktivera installationsläget.
Resultat: Du är nu i installatörslägesmenyn.
2 Gör inställningar för installationsläget.
Installations- och användarhandbok
98
Madoka kabelansluten fjärrkontroll
BRC1H52W+K+S
4P596266-1 – 2020.12
15 | Om appen
Installationslägesinställningar Beskrivning
Installeringsläge Aktivera eller inaktivera
installationsläget.
Tillfälligt / Tills vidare Ange installationslägets varaktighet.
▪ Tillfälligt: Installationsläget är aktivt i
30 minuter. Efter 30 minuter
inaktiveras installationsläget
automatiskt. (standard)
▪ Tills vidare: Installationsläget är aktivt
tills det inaktiveras manuellt.
Installeringslägesindikator Ange om installationslägesaktiveringen
indikeras med
installationslägesindikatorn.
INFORMATION
Observera att installeringsläget automatiskt aktiveras så fort du öppnar
installeringslägesmenyn.
15.4 Demoläge
15.4.1 Om demoläget
Du kan prova appens drift- och konfigurationsfunktioner i en trygg miljö genom att
köra en demoversion av appen.
15.4.2 Så här startar du demoläget
Nödvändigt: Du är inte i demoläget.
1 Gå till startmenyn.
2 Tryck på "Demoläge".
Resultat: Du är i demoläget.
15.4.3 Så här avslutar du demoläget
Nödvändigt: Du är i demoläget.
1 Gå till startmenyn.
2 Tryck på "Avsluta demoläge".
Resultat: Demoläget är avslutat.
15.5 Funktioner
15.5.1 Översikt: Funktioner
BRC1H52W+K+S
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
NOTERING
Beroende på användarens behörighetsnivå kan fler eller färre inställningar visas på
menyn för enhetsinställningar. Se "15.3 Om behörighetsnivåer" [4 97] för mer
information om byte av lägen.
Installations- och användarhandbok
99
15 | Om appen
INFORMATION
Inställningar kan sparas som favoriter med ett tryck på stjärnsymbolen längst upp till
höger på menyn för en specifik inställning. De här inställningarna visas sedan längst
upp på menyn för enhetsinställningar så att de blir mer lättillgängliga.
Kategori Styr
Drift Sätta PÅ/stänga AV enhetsdrift
Avläsa temperatursensorinformation
Ändra driftläge
Ändra börvärde
Ändra fläkthastigheten
Ändra ventileringsläge
Ändra ventileringsnivå
Ändra luftflödesriktningen
Se meddelanden
Konfiguration och avancerad drift Gör inställningar för fjärrkontroll och
inomhusenhet:
Allmänt
▪ Firmware-uppdatering
▪ Meddelanden
Inställningar för fjärrkontroll
▪ Status, huvud-/sekundärenhet
▪ Skärm
(a)
(a)
- Börvärde på hemskärmen:
Numeriskt eller Symbol
▪ Statusindikator
▪ Datum och tid
(a)
(a)
▪ Om
▪ Ta bort ihopparningsinformation
(a)
Energisparläge
▪ Personidentifiering
▪ AV-timer
(a)
(a)
▪ Strömförbrukning
▪ Strömförbrukningsbegränsning
(b)
▪ Automatisk börvärdesåterställning
(a)
Installations- och användarhandbok
100
(a)
Endast tillgängligt i avancerat eller installatörsläge. Mer information finns under
"Avancerat läge"[497] och "Installeringsläge"[498].
(b)
Endast tillgängligt i installatörsläge. Mer information finns i "Installeringsläge"[498].
Madoka kabelansluten fjärrkontroll
4P596266-1 – 2020.12
>> fortsätter
BRC1H52W+K+S
