Daikin BRC1H52W, BRC1H52K, BRC1H52S Operation manuals [sk]

+

-

Návod na inštaláciu a použitie

Zapojenie káblového diaľkového ovládača Madoka

BRC1H52W
BRC1H52K
BRC1H52S

Návod na inštaláciu a použitie

Zapojenie káblového diaľkového ovládača Madoka

slovenčina

Obsah

Obsah

1 Všeobecné bezpečnostné opatrenia 2

1.1 Pre používateľa ......................................................................... 2

1.2 Pre inštalatéra ........................................................................... 3

2 Informácie o tomto dokumente 3

Pre používateľa 4

3 Diaľkový ovládač: Prehľad 4

3.1 O ovládači ................................................................................. 4

3.2 Tlačidlá ...................................................................................... 4

3.3 Ikony stavu ................................................................................ 4

3.4 Kontrolka stavu.......................................................................... 5

4 Prevádzka 5

4.1 Základné používanie ................................................................. 5

4.1.1 Domovská obrazovka ................................................. 5

4.1.2 Hlavná ponuka............................................................ 5

4.2 Režim prevádzky....................................................................... 6

4.2.1 Nastavenie režimu prevádzky..................................... 6

4.3 Menovitá hodnota...................................................................... 6

4.3.1 Nastavenie menovitej hodnoty.................................... 6

4.4 Dátum a čas .............................................................................. 6

4.4.1 Nastavenie dátumu a času ......................................... 6

4.5 Prúd vzduchu ............................................................................ 6

4.5.1 Smer prúdenia vzduchu.............................................. 6

4.5.2 Otáčky ventilátora ....................................................... 7

4.6 Vetranie ..................................................................................... 7

4.6.1 Režim vetrania............................................................ 7

4.6.2 Rýchlosť vetrania........................................................ 7

4.7 Rozšírené používanie................................................................ 7

1 Všeobecné bezpečnostné

opatrenia

Pred inštaláciou klimatizačného zariadenia si dôkladne, prosím,
prečítajte tieto všeobecné bezpečnostné upozornenia a zariadenie
správne nainštalujte.

Nedodržanie týchto inštrukcií môže spôsobiť škodu na majetku a
zranenie osôb, ktoré môže byť vážne v závislosti od okolností.

Význam varovaní a symbolov

Tieto bezpečnostné hlásenia slúžia na pritiahnutie vašej pozornosti.
Význam každého bezpečnostného hlásenia je popísaný nižšie:

VAROVANIE

Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo
vážnemu zraneniu.

UPOZORNENIE

Označuje situáciu, ktorá by mohla viesť k menšiemu alebo
menej vážnemu zraneniu.

NEBEZPEČENSTVO

Označuje situáciu, ktorá môže viesť k úmrtiu alebo
vážnemu zraneniu.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Označuje situáciu, ktorá by mohla viesť k výbuchu.

INFORMÁCIE

Označuje užitočné tipy alebo doplňujúce informácie.

VÝSTRAHA

Označuje situáciu, ktorá by mohla viesť k poškodeniu
vybavenia alebo majetku.

5 Údržba a servis 8

5.1 Prehľad: Údržba a servis........................................................... 8

6 Odstránenie porúch 8

6.1 Prehľad: Odstraňovanie problémov........................................... 8

6.2 Detekcia úniku chladiva............................................................. 8

6.2.1 Zastavenie alarmu detekcie úniku .............................. 8

Pre inštalatéra 9

7 Informácie o balení 9

7.1 Vybalenie ovládača ................................................................... 9

8 Príprava 9

8.1 Požiadavky na zapojenie........................................................... 9

9 Inštalácia 9

9.1 Montáž ovládača ....................................................................... 9

9.1.1 Montáž ovládača......................................................... 9

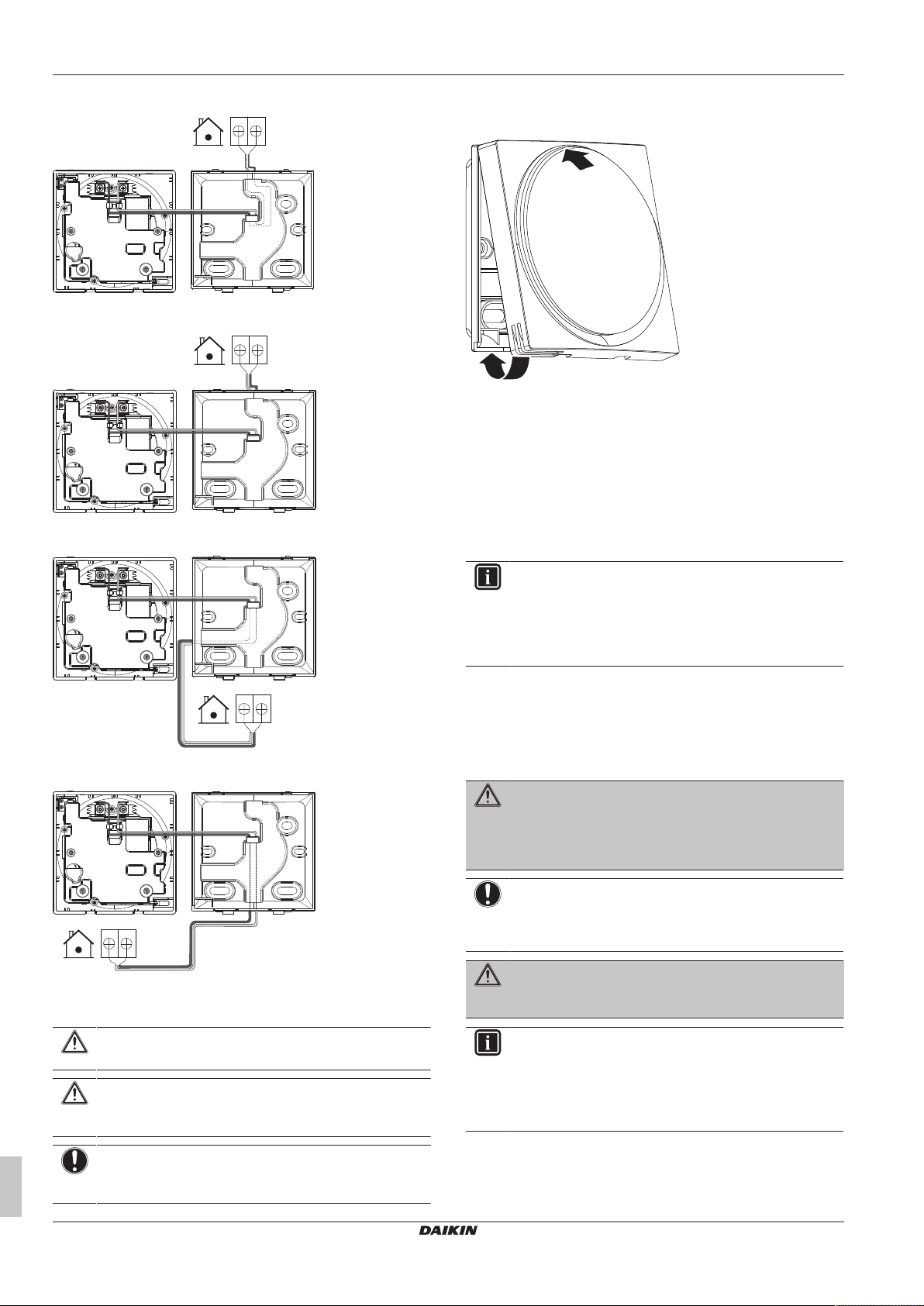

9.2 Zapojenie elektroinštalácie........................................................ 9

9.2.1 Pripojenie elektrického vedenia .................................. 9

9.3 Uzavretie ovládača.................................................................... 10

9.3.1 Uzavretie ovládača ..................................................... 10

10 Spustenie systému 10
11 Údržba 10

11.1 Bezpečnostné opatrenia pri údržbe........................................... 10

11.2 Vyčistenie ovládača................................................................... 10

11.3 Zobrazenie času na čistenie filtra .............................................. 11

11.3.1 Odstránenie zobrazenia času na čistenie filtra ........... 11

1.1 Pre používateľa

INFORMÁCIE

Pozrite si tiež priložený návod na obsluhu vonkajšej a
vnútornej jednotky.

VAROVANIE

NEHRAJTE sa s jednotkou ani s jej diaľkovým ovládaním.
Náhodné ovládanie deťmi môže mať za následok
narušenie telesných funkcií a poškodenie zdravia.

VAROVANIE

Aby sa zabránilo zasiahnutiu elektrickým prúdom alebo
požiaru:

▪ Ovládač NEOBSLUHUJTE mokrými rukami.
▪ Ovládač NEDEMONTUJTE a nedotýkajte sa

vnútorných častí. Skontaktujte sa svašim predajcom.

▪ Ovládač NEUPRAVUJTE ani neopravujte. Skontaktujte

sa svašim predajcom.

▪ Ovládač NEPRENÁŠAJTE ani sa ho nepokúšajte sami

inštalovať. Skontaktujte sa svašim predajcom.

VAROVANIE

V blízkosti ovládača NEPOUŹÍVAJTE horľavé materiály
(napr. sprej na vlasy alebo insekticídy).

VÝSTRAHA

Ovládač NEČISŤTE organickými rozpúšťadlami ako je
napr. riedidlo na farby. Možný výsledok: poškodenie,
zásah elektrickým prúdom alebo vznik požiaru.

Návod na inštaláciu a použitie

2

Zapojenie káblového diaľkového ovládača Madoka

BRC1H52W+K+S

4P596264-1B – 2020.06

2 Informácie o tomto dokumente

1.2 Pre inštalatéra

Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých
tém. Dôsledne ich dodržiavajte.

INFORMÁCIE

Tento ovládač je nadštandardnou výbavou a nemôže sa
používať samostatne. Viac podrobností nájdete v návode
na inštaláciu vnútornej a vonkajšej jednotky.

VAROVANIE

Nesprávna inštalácia alebo zapojenie zariadenia, príp.
príslušenstva môže mať za následok zásah elektrickým
prúdom, skrat, úniky, požiar alebo iné škody na zariadení.
Používajte len príslušenstvo, voliteľné príslušenstvo a
náhradné diely vyrobené alebo schválené spoločnosťou
Daikin.

VAROVANIE

Všetky zapojenia na mieste inštalácie akomponenty MUSÍ
nainštalovať elektrikár s príslušným oprávnením.
Zariadenie MUSÍ spĺňať príslušné miestne zákony a
predpisy.

VÝSTRAHA

Diaľkový ovládač sa MUSÍ namontovať vo vnútri.

VÝSTRAHA

Ak sa ovládač používa ako izbový termostat, vyberte
miesto pre inštaláciu, kde je možné zistiť priemernú teplotu
v miestnosti.

Ovládač NEINŠTALUJTE na nasledujúce miesta:
▪ Na miestach, kde je vystavený priamemu slnečnému žiareniu.
▪ Na miestach, ktoré sú blízko zdroja tepla.
▪ Na miestach, ktoré sú ovplyvnené vonkajším vzduchom alebo tam

ťahá vzduch, napr. otvorením alebo uzavretím dverí.
▪ Na miestach, kde sa môže displej ľahko znečistiť.
▪ Na miestach, na ktorých NIE je ľahký prístup k ovládacím prvkom.
▪ Na miestach s teplotou <–10°C a >50°C.
▪ Na miestach, kde je relatívna vlhkosť >95%.
▪ Na miestach, na ktorých sa nachádzajú zariadenia vyžarujúce

elektromagnetické vlny. Elektromagnetické vlny by mohli rušiť

riadiaci systém a spôsobiť poruchu funkcie zariadenia.
▪ Na miestach, kde môže byť vystavený vode alebo vo

všeobecnosti vo vlhkých priestoroch.
Ak si NIE ste istí, ako jednotku nainštalovať alebo používať, obráťte

sa na svojho predajcu.
Po dokončení inštalácie:
▪ Spusťte skúšobnú prevádzku a skontrolujte možné poruchy.
▪ Používateľovi vysvetlite ako obsluhovať ovládač.
▪ Požiadajte používateľa, aby si odložil návod pre budúce použitie.

INFORMÁCIE

Premiestnenie a opätovnú inštaláciu ovládača konzultujte s
vašim predajcom.

2 Informácie o tomto

dokumente

Cieľoví používatelia

Oprávnení inštalatéri + koncoví používatelia

Dokumentácia

Tento dokument je súčasťou dokumentácie. Celá dokumentácia
zahŕňa tieto dokumenty:

▪ Návod na inštaláciu a obsluhu:

▪ Pokyny na inštaláciu
▪ Základný návod na obsluhu

▪ Referenčný návod pre inštalatérov a používateľov:

▪ Rozšírené informácie o inštalácii a používaní

▪ Vyhlásenie o zhode:

INFORMÁCIE: Vyhlásenie o zhode

Týmto Daikin Europe N.V. vyhlasuje, že rádiové zariadenie
typu BRC1H je v zhode so smernicou 2014/53/EÚ.
Originálne vyhlásenie o zhode je k dispozícii v časti
BRC1H na stránkach výrobku.

Sada dokumentácie je k dispozícii v časti BRC1H na stránkach
výrobku:

▪ BRC1H52W: https://qr.daikin.eu/?N=BRC1H52W

▪ BRC1H52K: https://qr.daikin.eu/?N=BRC1H52K

▪ BRC1H52S: https://qr.daikin.eu/?N=BRC1H52S

INFORMÁCIE: Dokumentácia aplikácie Madoka
Assistant

Ovládač umožňuje len základné nastavenia a obsluhu.
Pokročilé nastavenia a obsluha sú vykonávané pomocou
aplikácie Madoka Assistant. Viac informácií nájdete v
aplikácii a v dokumentácii aplikácie. Aplikácia Madoka
Assistant je k dispozícii z Google Play a Apple Store.

Najnovšie zmeny dodanej dokumentácie môžu byť k dispozícii na
regionálnej webovej lokalite spoločnosti Daikin alebo u predajcu.

Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné
jazyky sú preklady.

BRC1H52W+K+S
Zapojenie káblového diaľkového ovládača Madoka
4P596264-1B – 2020.06

Návod na inštaláciu a použitie

3

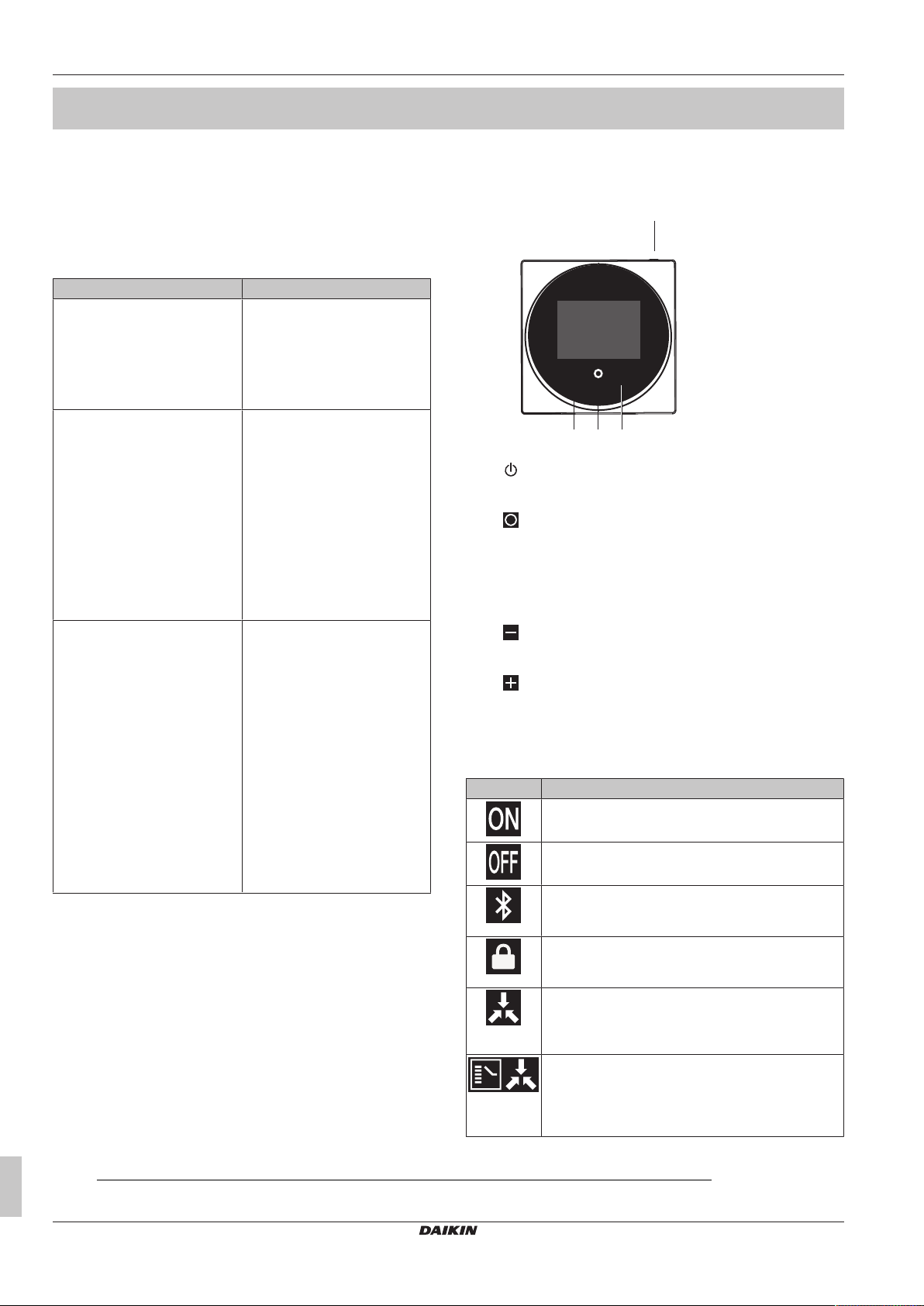

3 Diaľkový ovládač: Prehľad

+

-

c b d

a

Pre používateľa

3 Diaľkový ovládač: Prehľad

3.1 O ovládači

V závislosti od konfigurácie je možné ovládač používať v jednom z
troch režimov. Každý režim ponúka iné funkcie ovládača.

Režim Funkcia

Normálny Ovládač je plne funkčný.

Všetky funkcie sú popísané v

časti "4Prevádzka"[45].

Ovládač môže byť nadriadený

(master) alebo podriadený

(slave).

Iba alarm Ovládač funguje iba ako alarm

detekcie úniku pre jednu

vnútornú jednotku.

K dispozícii nie je žiadna funkcia

popísaná v časti

"4Prevádzka"[45].

Informácie o alarme detekcie

úniku v časti "6.2Detekcia úniku

chladiva"[48].

Ovládač môže byť nadriadený

(master) alebo podriadený

(slave).

Supervízor Ovládač funguje iba ako alarm

detekcie úniku pre celý systém,

napr. viaceré vnútorné jednotky a

ich príslušné ovládače. Tento

režim je určený pre ovládač,

ktorý sa má používať na
kontrolnom mieste, napr.

recepcia hotela.

K dispozícii nie je žiadna funkcia

popísaná v časti

"4Prevádzka"[45].

Informácie o alarme detekcie

úniku v časti "6.2Detekcia úniku

chladiva"[48].

Ovládač môže byť iba alebo

podriadený (slave).

3.2 Tlačidlá

a

ZAP/VYP
▪ Ak je OFF, stlačte ON, aby sa systém zapol.
▪ Ak je ON, stlačte OFF, aby sa systém vypol.

b

ENTER/ACTIVATE /SET
▪ Z domovskej obrazovky vojdete do hlavného menu.
▪ Z hlavného menu vojdite do jedného z podriadených

menu.

▪ Z príslušného podriadeného menu aktivujte režim

prevádzky/vetrania.

▪ V jednom z podriadených menu potvrďte nastavenie.

c

CYCLE/ADJUST
▪ Posun vľavo.
▪ Nastavte nastavenie (štandardne: zníženie).

d

CYCLE/ADJUST
▪ Posun vpravo.
▪ Nastavte nastavenie (štandardne: zvýšenie).

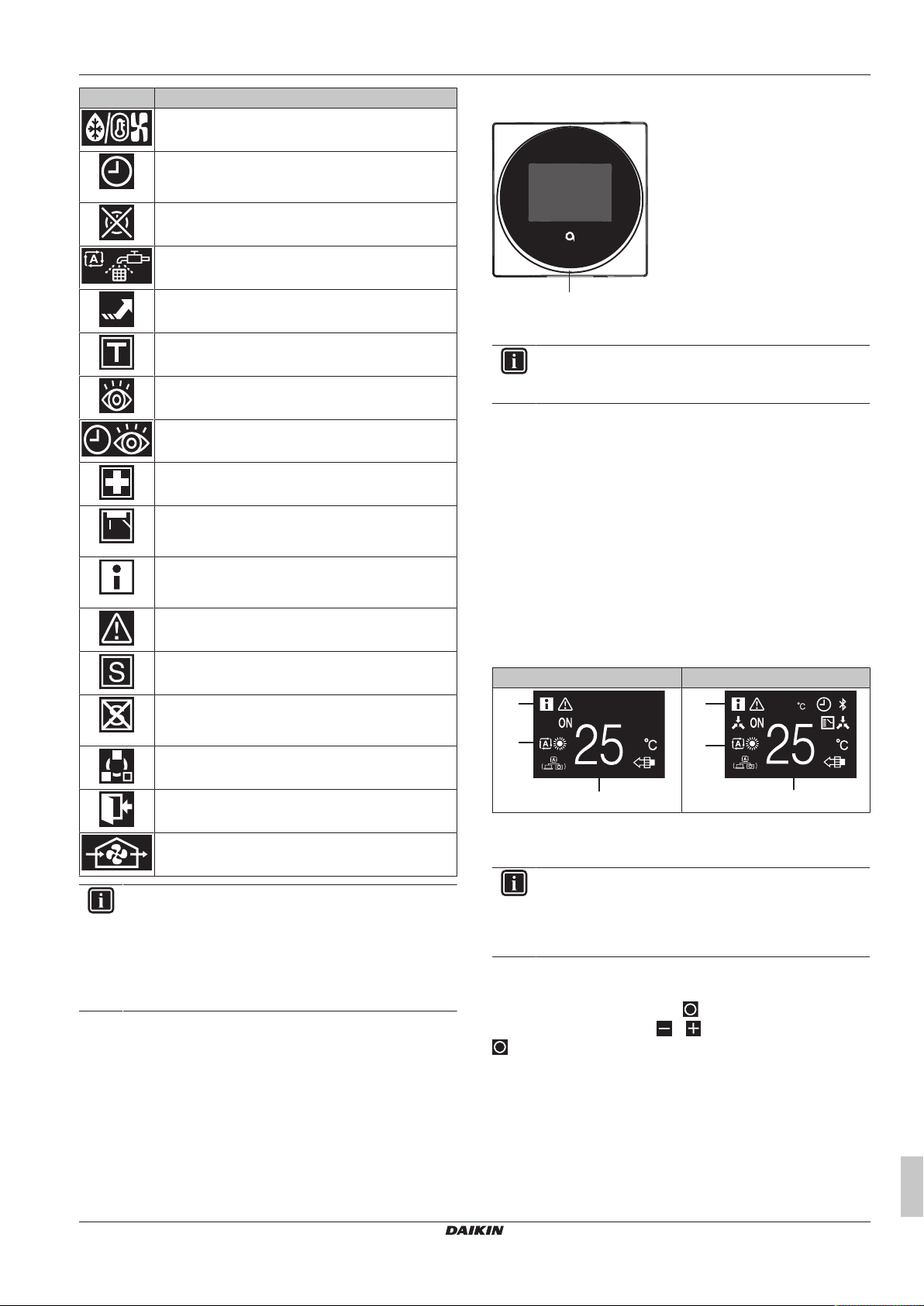

3.3 Ikony stavu

Ikona Popis

ZAP prevádzky systému. Zobrazuje, že systém je v

prevádzke.

VYP prevádzky systému. Zobrazuje, že systém NIE
je v prevádzke.

Bluetooth.
mobilným zariadením pre použitie s aplikáciou
Madoka Assistant.

Uzamknutie. Zobrazuje, že funkcia alebo režim
prevádzky sú uzamknuté a preto ich nie je možné
použiť alebo vybrať.

Centralizované ovládanie. Zobrazuje, že je systém
ovládaný centrálnym ovládacím zariadením (voliteľné
príslušenstvo) a ovládanie systému pomocou jeho
ovládača je obmedzené.

Zmena pod centralizovaným ovládaním. Zobrazuje,
že zmena režimu klimatizácia/vykurovanie je
centrálne riadená inou vnútornou jednotkou alebo
voliteľným prepínačom klimatizácia alebo vykurovanie
pripojeným k vonkajšej jednotke.

(1)

Zobrazuje, že ovládač komunikuje s

(1)

Slovná známka Bluetooth® a logá sú registrovanými známkami vlastnenými spoločnosťou Bluetooth SIG, Inc. a použitie takých známok
spoločnosťou Daikin Europe N.V. je predmetom licencie. Iné obchodné známky a názvy sú tie ich príslušných vlastníkov.

Návod na inštaláciu a použitie

4

Zapojenie káblového diaľkového ovládača Madoka

BRC1H52W+K+S

4P596264-1B – 2020.06

4 Prevádzka

+

-

a

a

b

c

19

a

b

c

Ikona Popis

Rozmrazenie/horúci štart. Zobrazuje, či je režim

rozmrazovania/horúceho štartu aktívny.

Plán/časový spínač. Zobrazuje, že systém pracuje
podľa plánu alebo že je odblokovaný časovač OFF
timer.

Čas nie je nastavený. Zobrazuje, že nie je nastavený
čas ovládača.

Prevádzka samočistiaceho filtra. Zobrazuje, že je
aktívna činnosť samočistiaceho filtra.

Rýchle spustenie. Zobrazuje, že je aktívny režim
rýchleho spustenia (len Sky Air).

Skúšobná prevádzka. Zobrazuje, že je aktívny režim
skúšobnej prevádzky (len Sky Air).

Kontrola. Zobrazuje, že sa kontroluje vnútorná a
vonkajšia jednotka.

Pravidelná kontrola. Zobrazuje, že sa kontroluje
vnútorná a vonkajšia jednotka.

Záloha. Zobrazuje, že v systéme je nastavená
vnútorná jednotka ako záložná.

Individuálny smer prúdu vzduchu. Zobrazuje, že je
aktivované nastavenie individuálneho smeru prúdenia
vzduchu.

Informácie. Zobrazuje, že systém má zobraziť
hlásenie. Ak chcete hlásenie vidieť, prejdite na
obrazovku informácie.

Varovanie. Zobrazuje, že došlo k chybe alebo že
komponent vnútornej jednotky vyžaduje údržbu.

Hranica príkonu. Zobrazuje, že príkon systému je
obmedzený a že beží s obmedzeným výkonom.

3.4 Kontrolka stavu

a Ukazovateľ stavu

INFORMÁCIE

Úplný popis správania sa kontrolky stavu nájdete v
referenčnom návode pre inštalatérov a používateľov.

4 Prevádzka

4.1 Základné používanie

4.1.1 Domovská obrazovka

V závislosti od konfigurácie má ovládač buď štandardnú alebo
podrobnú domovskú obrazovku. Vo väčšine prípadov štandardná
domovská obrazovka zobrazuje iba aktívny režim prevádzky,
hlásenia (ak nejaké sú) a menovitú hodnotu teploty (v prípade
režimu prevádzky Klimatizácia, Vykurovanie alebo Automatika).
Podrobná domovská obrazovka vám poskytne všetky druhy
informácií pomocou ikon stavu.

Štandardná Podrobnosti

Koniec hranice príkonu. Zobrazuje, že príkon

systému už nie je obmedzený a že už nebeží s
obmedzeným výkonom.

Otáčanie. Zobrazuje, že aktívny režim otáčania.

Útlm. Zobrazuje, že je vnútorná jednotka v prevádzke

pod ovládaním útlmu.

Vetranie. Zobrazuje, že je pripojená ventilátorová
jednotka vetrania s rekuperáciou tepla.

INFORMÁCIE

▪ Informácie o ikonách režimu prevádzky a vetrania

nájdete v "4.2Režim prevádzky"[4 6] a "4.6.1 Režim

vetrania"[47].

▪ Väčšina ikon sa týka vecí nastavených v aplikácií

Madoka Assistant. Viac informácií získate v aplikácii, u
inštalatéra a vpoužívateľskej referenčnej príručke.

a Hlásenia
b Aktívny režim prevádzky
c Menovitá hodnota teploty

INFORMÁCIE

Ovládač je vybavený funkciou úspory energie, ktorý
spôsobí po určitom čase nečinnosti stmavenie obrazovky.
Ak chcete obrazovku znova rozsvietiť, stlačte nejaké
tlačidlo.

4.1.2 Hlavná ponuka

Z domovskej obrazovky stlačením vojdete do hlavného menu. Na
posúvanie sa v menu použite a . Opätovným stlačením tlačidla

prejdete na jedno z menu.

BRC1H52W+K+S
Zapojenie káblového diaľkového ovládača Madoka
4P596264-1B – 2020.06

Návod na inštaláciu a použitie

5

4 Prevádzka

INFORMÁCIE

▪ V závislosti od typu vnútornej jednotky, ktorú používate,

je k dispozícii viac alebo menej menu.

▪ V hlavnom menu ikona pre každé menu odráža

aktuálne aktívne nastavenie alebo režim. Pri používaní
ovládača môžete prechádzať cez menu odlišným
spôsobom, než je uvedené v tomto návode.

▪ Ovládač umožňuje len základnú obsluhu systému.

Pokročilejšiu obsluhu (útlm, časovač plánovania, …)
nájdete v aplikácii Madoka Assistant.

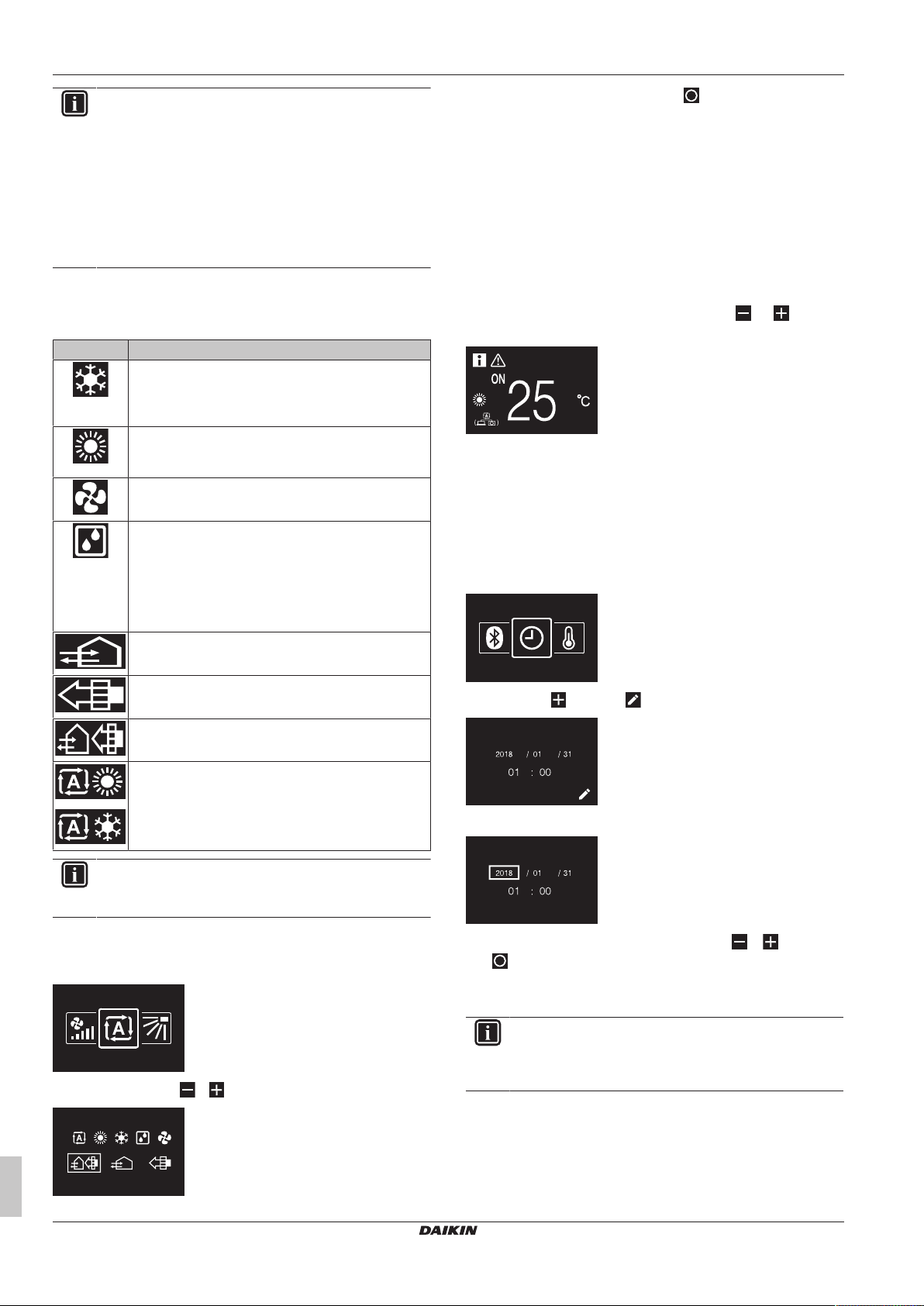

4.2 Režim prevádzky

Vnútorná jednotka môže fungovať v rôznych režimoch prevádzky.

Ikona Režim prevádzky

Klimatizácia. V tomto režime sa podľa potreby

aktivuje klimatizácia v závislosti od nastavenej
menovitej hodnoty alebo režimu prevádzky Spätné
nastavenie.

Vykurovanie. V tomto režime sa v závislosti od
nastavenej menovitej hodnoty alebo režimu
prevádzky Spätné nastavenie aktivuje vykurovanie.

Len ventilátor. V tomto režime vzduch cirkuluje bez
vykurovania alebo klimatizácie.

Sušenie. V tomto režime sa vlhkosť vzduchu zníži s
minimálnym poklesom teploty.

Teplota aotáčky ventilátora sú ovládané automaticky
anedajú sa ovládať pomocou diaľkového ovládača.

Prevádzka odvlhčovania nefunguje pri príliš nízkej
izbovej teplote.

Vetranie. V tomto režime sa priestor vetrá, ale
neklimatizuje a ani nevykuruje.

3 Ak chcete jednotku spustiť, stlačte .

Výsledok: Vnútorná jednotka mení svoj režim prevádzky a ovládač

sa vráti na domovskú stránku.

4.3 Menovitá hodnota

Menovitá hodnota je cieľová teplota pre režimy klimatizácie,
vykurovania a automatika.

4.3.1 Nastavenie menovitej hodnoty

Predpoklad: Aktívny režim prevádzky je buď "Klimatizácia",

"Vykurovanie" alebo "Automatika".

1 Na domovskej stránke použitím tlačidiel a nastavte

menovitú hodnotu.

Výsledok: Vnútorná jednotka zmení svoju menovitú hodnotu teploty.

4.4 Dátum a čas

Nastaví dátum a čas vnútorných jednotiek pripojených k ovládaču.

4.4.1 Nastavenie dátumu a času

1 Prejdite do menu dátumu a času.

Čistenie vzduchu. V tomto režime sa používa

nadštandardná jednotka na čistenie vzduchu.

Vetranie + Čistenie vzduchu. Kombinácia vetrania a
čistenia vzduchu.

Automatika. V režime Automatika sa vnútorná
jednotka automaticky prepína medzi režimom
vykurovania a klimatizácie ako to vyžaduje menovitá
hodnota.

INFORMÁCIE

V závislosti od typu vnútornej jednotky, ktorú používate, je
k dispozícii viac alebo menej režimov prevádzky.

4.2.1 Nastavenie režimu prevádzky

1 Prejdite do menu režimu prevádzky.

2 Pomocou tlačidiel a vyberte režim prevádzky.

2 Stlačením aktivujete .

Výsledok: Polia je potom možné editovať.

3 Nastavte dátum ačas. Nastavte pomocou a . Potvrďte s

. Prechádzajte cez menu, kým nie sú všetky polia nastavené

správne.

Výsledok: Nastavíte dátum a čas.

INFORMÁCIE

Potvrdením hodnoty v poli automaticky prejdete na
nasledujúce pole. Ak chcete ukončiť nastavenia a opustiť
menu, prejdite na hodnotu v poslednom poli a potvrďte ju.

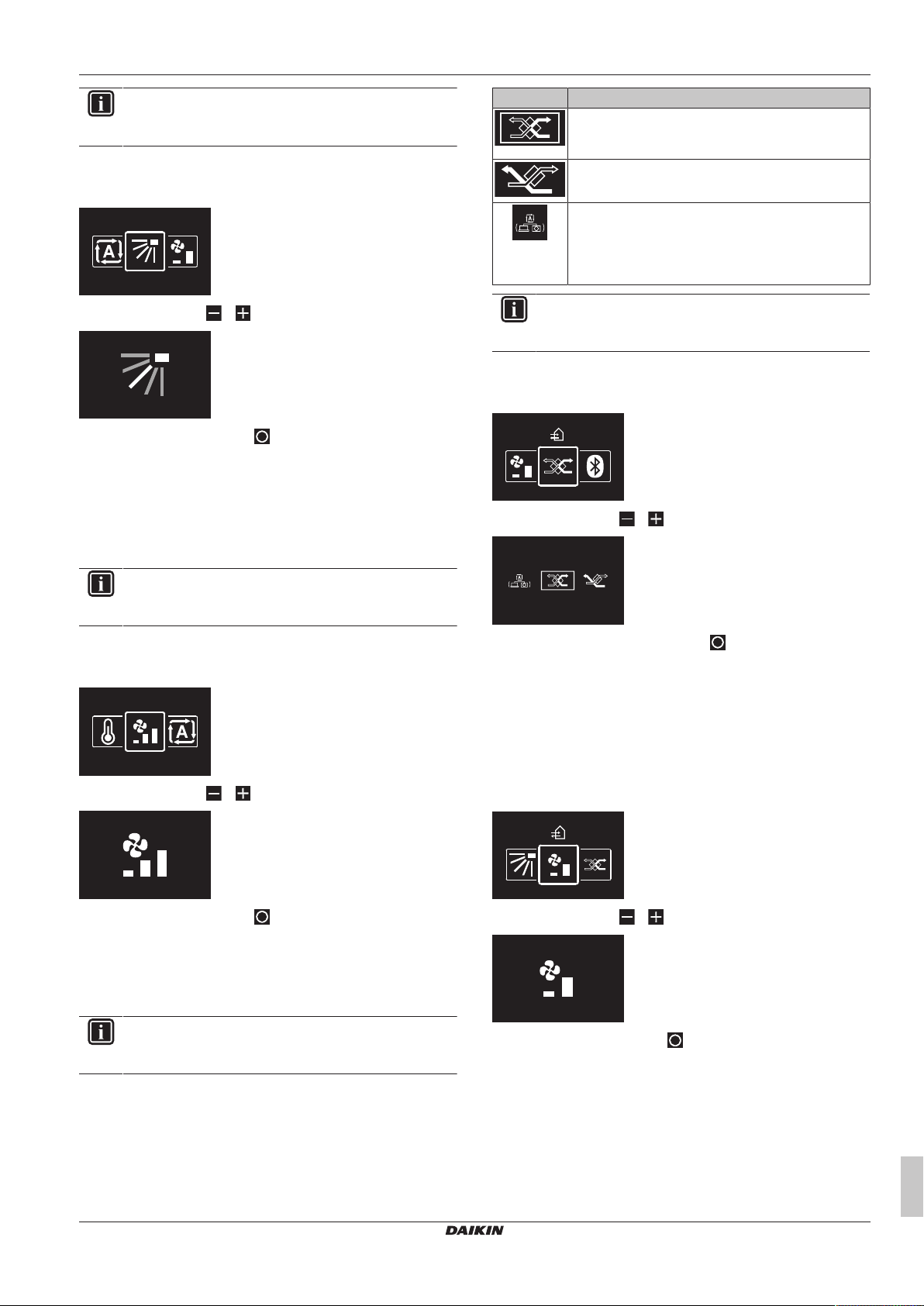

4.5 Prúd vzduchu

Návod na inštaláciu a použitie

6

4.5.1 Smer prúdenia vzduchu

Smer prúdenia vzduchu je taký, ktorým vnútorná jednotka vyfukuje
vzduch.

BRC1H52W+K+S

Zapojenie káblového diaľkového ovládača Madoka

4P596264-1B – 2020.06

4 Prevádzka

INFORMÁCIE

Viac informácií získate u inštalatéra a v používateľskej
referenčnej príručke.

Nastavenie smeru prúdenia vzduchu

1 Prejdite do menu smeru prúdenia vzduchu.

2 Pomocou tlačidiel a nastavte smer prúdenia vzduchu.

3 Potvrďte stlačením tlačidla .

Výsledok: Vnútorná jednotka mení svoj smer prúdenia vzduchu a

ovládač sa vráti na domovskú obrazovku.

4.5.2 Otáčky ventilátora

Otáčky ventilátora sú sila prúdenia vzduchu vychádzajúceho z
vnútornej jednotky.

Ikona Režim vetrania

Vetranie rekuperáciou energie. Vonkajší vzduch sa

dodáva do vnútra miestnosti po prechode
výmenníkom tepla.

Obkročenie. Vonkajší vzduch sa dodáva do vnútra
miestnosti bez prechodu výmenníkom tepla.

Automatika. Ak chcete vyvetrať miestnosť
najúčinnejším spôsobom, jednotka vetrania
rekuperáciou tepla automaticky prepína medzi
režimami "Obkročenie" a "Vetranie rekuperáciou
tepla" (na základe vnútorných výpočtov).

INFORMÁCIE

V závislosti od jednotky vetrania rekuperáciou tepla je k
dispozícii viac alebo menej režimov vetrania.

Nastavenie režimu vetrania

1 Prejdite do menu režimu vetrania.

2 Pomocou tlačidiel a vyberte režim vetrania.

INFORMÁCIE

Viac informácií získate u inštalatéra a v používateľskej
referenčnej príručke.

Nastavenie otáčok ventilátora

1 Prejdite do menu otáčok ventilátora.

2 Pomocou tlačidiel a nastavte otáčky ventilátora.

3 Potvrďte stlačením tlačidla .

Výsledok: Vnútorná jednotka mení otáčky vventilátora a ovládač sa

vráti na domovskú obrazovku.

4.6 Vetranie

INFORMÁCIE

Nastavenia vetrania je možné vykonať LEN pre jednotky
vetrania rekuperáciou tepla.

4.6.1 Režim vetrania

Jednotka vetrania rekuperáciou tepla môže fungovať v rôznych
režimoch prevádzky.

3 Ak chcete jednotku spustiť, stlačte .

Výsledok: Jednotka vetrania rekuperáciou tepla mení svoj režim

prevádzky a ovládač sa vráti na domovskú obrazovku.

4.6.2 Rýchlosť vetrania

Rýchlosť vetrania sú otáčky ventilátora v režime prevádzky vetranie.

Nastavenie rýchlosti vetrania

1 Prejdite do menu rýchlosti vetrania.

2 Pomocou tlačidiel a nastavte rýchlosť vetrania.

3 Potvrďte stlačením tlačidla .

Výsledok: Jednotka vetrania rekuperáciou tepla mení svoju rýchlosť

vetrania a ovládač sa vráti na domovskú obrazovku.

4.7 Rozšírené používanie

Ovládač umožňuje len základnú obsluhu. Pokročilejšiu obsluhu
nájdete v aplikácii Madoka Assistant.

BRC1H52W+K+S
Zapojenie káblového diaľkového ovládača Madoka
4P596264-1B – 2020.06

Návod na inštaláciu a použitie

7

5 Údržba a servis

CH-02

1234

A0-11

Unit 00

A0-11

Unit 00

INFORMÁCIE

Viac informácií získate u inštalatéra a v používateľskej
referenčnej príručke.

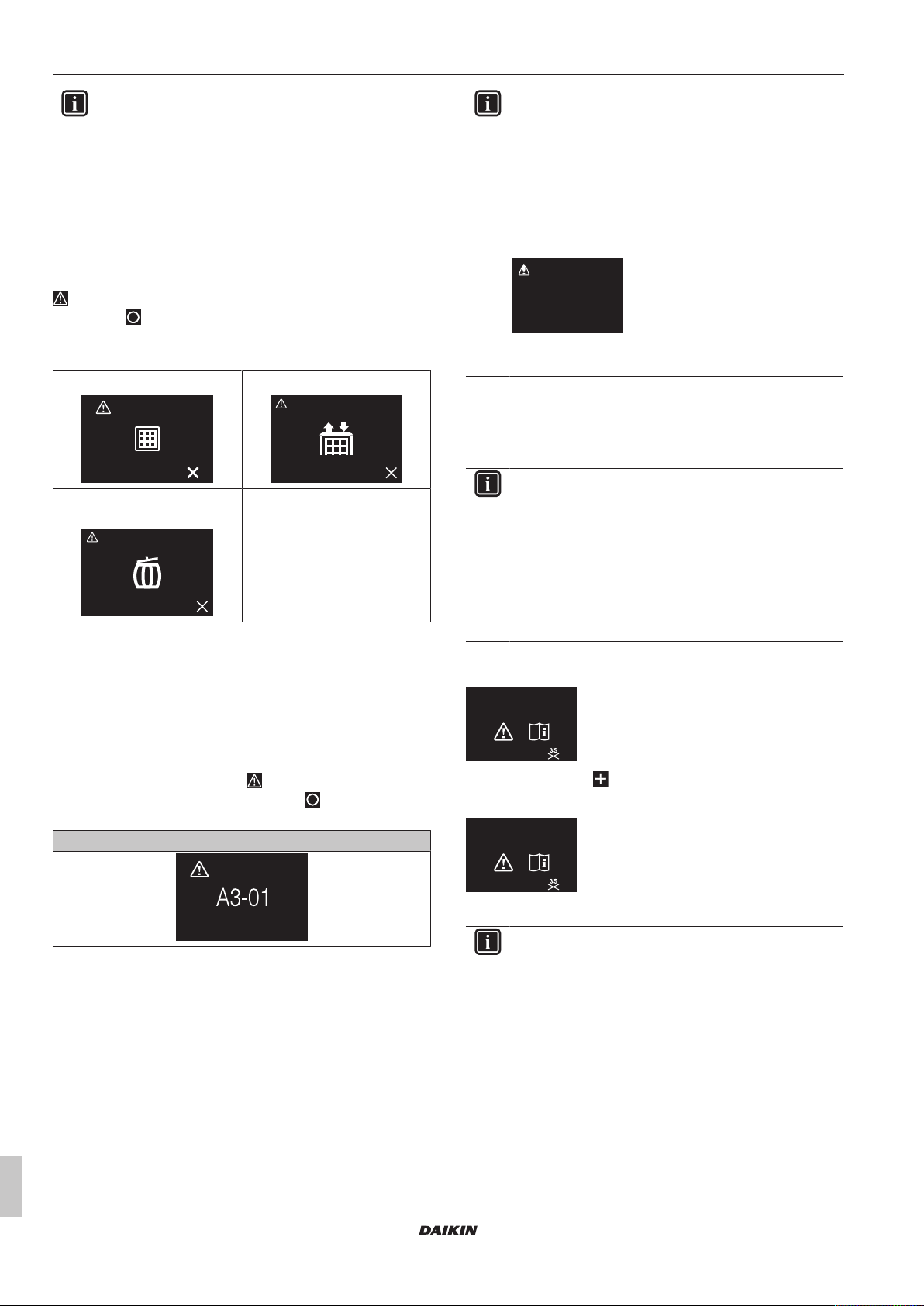

5 Údržba a servis

5.1 Prehľad: Údržba a servis

Ak komponenty systému vyžadujú údržbu alebo servis, poraďte sa s
predajcom. Aby sa zobrazilo, že je potrebná údržba, ovládač zobrazí

na domovskej obrazovke a/alebo zobrazí varovnú obrazovku,

keď stlačíte , aby ste vstúpili do hlavného menu z domovskej
obrazovky.

Nasledovné varovné obrazovky sa týkajú údržby vnútornej jednotky:

Čistenie filtra vnútornej jednotky Výmena filtra vnútornej jednotky

Vyprázdnenie nádoby na prach

vnútornej jednotky

—

INFORMÁCIE

Ak je ovládač nastavený pre prevádzku v režime
"Supervízor", potom ovládač pridá na chybovú obrazovku
"adresu sledovanej miestnosti" chybnej vnútornej jednotky.
V režime "Supervízor" je povinné nastaviť jedinečnú
"adresu sledovanej miestnosti" pre každú vnútornú
jednotku. "Adresu sledovanej miestnosti" je možné nastaviť
v aplikácii Madoka Assistant. Upozorňujeme, že v prípade
viacnásobného úniku sa zobrazí iba adresa prvej chybnej
jednotky, ktorá chybu spôsobila.

Ďalšie informácie o tom, ako je možné nastaviť režimy
ovládača, nájdete v časti "3.1O ovládači"[44].

6.2 Detekcia úniku chladiva

Ak systém zistí únik chladiva, zapne sa alarm. Zastavte alarm
aporaďte sa svašim predajcom.

INFORMÁCIE

▪ Z ovládača a aplikácie je možné zastaviť alarm

detekcie úniku. Viac informácií o aplikácii nájdete v
návode pre inštalatéra a používateľskej referenčnej
príručke.

▪ V závislosti od režimu je ovládač nastavený na

prevádzku, obrazovka detekcie úniku chladiva môže
obsahovať viac alebo menej informácií. Viac informácií
získate u inštalatéra a v používateľskej referenčnej
príručke.

6 Odstránenie porúch

6.1 Prehľad: Odstraňovanie problémov

Ak má systém chybu, poraďte sa s predajcom. Aby sa zobrazila
chyba systému, ovládač zobrazí na domovskej obrazovke a/
alebo zobrazí obrazovku chyby, keď stlačíte , aby ste vstúpili do

hlavného menu z domovskej obrazovky.

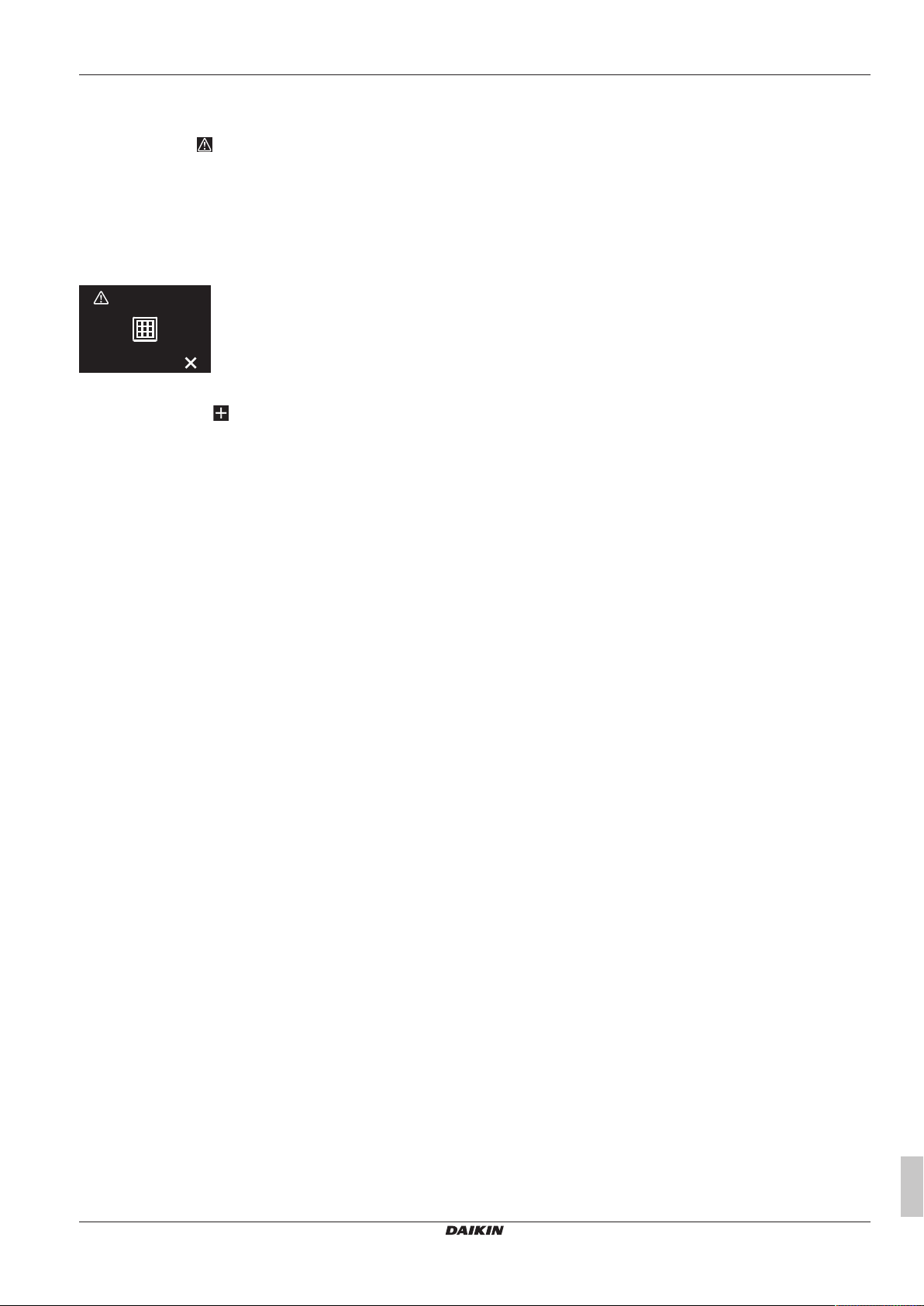

Obrazovka chyby (príklad)

6.2.1 Zastavenie alarmu detekcie úniku

1 Stlačením tlačidla na 3sekundy alarm zastavíte.

Výsledok: Alarm sa zastaví.

2 Konzultujte to s predajcom.

INFORMÁCIE

Ak je ovládač nastavený pre prevádzku v režime
"Supervízor", potom ovládač zobrazí adresu vnútornej
jednotky kontrolovanej miestnosti, u ktorej došlo k alarmu
detekcie úniku. Nie je však možné zastaviť alarm ovládača
vnútornej jednotky (nastavený tak, aby fungoval v režime
"Normálny" alebo "Iba alarm") z ovládača v režime
"Supervízor". Alarm ovládača pripojeného k vnútornej
jednotke s únikom sa musí zastaviť jednotlivo.

Návod na inštaláciu a použitie

8

Zapojenie káblového diaľkového ovládača Madoka

BRC1H52W+K+S

4P596264-1B – 2020.06

Pre inštalatéra

a b

1× 2×

a

b

c

7 Informácie o balení

7 Informácie o balení

7.1 Vybalenie ovládača

1 Otvorte skriňu.
2 Odpojte príslušenstvo.

a Návod na inštaláciu a použitie
b Skrutky do dreva + hmoždinky do steny (Ø4,0×30)

8 Príprava

8.1 Požiadavky na zapojenie

Celé zapojenie musí spĺňať nasledovné požiadavky:

Špecifikácia zapojenia Hodnota

Typ Izolovaná plastová šnúra alebo

kábel (2 žilový)
Prierez 0,75~1,25 mm
Maximálna dĺžka 500 m

2

9.1.1 Montáž ovládača

1 Z vrecka príslušenstva vyberte skrutky a zátky.
2 Na plochý povrch namontujte zadný kryt.

INFORMÁCIE

Ak je to potrebné (napr. pri montáži elektrickej inštalačnej
skrine), namontujte zadnú skriňu pomocou vylamovacích
otvorov.

9 Inštalácia

9.1 Montáž ovládača

Pred montážou ovládača musíte určiť trasu zapojenia a podľa toho
odstrániť kus zadného krytu ovládača.

Zapojenie môže byť smerované zvrchu, zozadu, zľava alebo
zospodu. Odstránenie kusu zadného krytu podľa nákresu:

V prípade, že vediete vedenie zozadu, nemusíte odstrániť nič.

a Zapojenie zvrchu
b Zapojenie zľava
c Zapojenie zospodu

VÝSTRAHA

Pri montáži zadného krytu k namontovanej zapustenej
elektrickej inštalačnej skrinke vo vnútri steny sa uistite, či je
stena celkom rovná.

VÝSTRAHA

Dávajte pozor, aby ste neporušili zadný kryt nadmerným
utiahnutím montážnych skrutiek.

9.2 Zapojenie elektroinštalácie

VÝSTRAHA

Zapojenie pre pripojovanie NIE je obsiahnuté.

VÝSTRAHA

Pri pripojení veďte vedenie mimo elektrického napájania,
aby nedošlo k elektrickému rušeniu (vonkajšie rušenie).

9.2.1 Pripojenie elektrického vedenia

Pripojte svorky ovládača P1/P2 k svorkám vnútornej jednotky P1/P2.

BRC1H52W+K+S
Zapojenie káblového diaľkového ovládača Madoka
4P596264-1B – 2020.06

Návod na inštaláciu a použitie

9

10 Spustenie systému

P1P2

P1P2

P1P2

P1P2

1

2

Z hornej strany

Zo zadnej strany

Z ľavej strany

9.3.1 Uzavretie ovládača

1 Zacvaknite čelo ovládača do zadného krytu.

10 Spustenie systému

Ovládač získava energiu z vnútornej jednotky. Spustí sa ihneď po
pripojení. Aby bol ovládač funkčný, je nevyhnutné zapnúť vnútornú
jednotku.

Po zapnutí ovládača dôjde k automatickému spusteniu. Ak je to prvý
a jediný ovládač, ktorý je pripojený k vnútornej jednotke, automaticky
sa označí ako "normálny" nadradený master ovládač.

Zo spodnej strany

9.3 Uzavretie ovládača

INFORMÁCIE

Viac informácií o tom, ako označiť ovládač odlišného typu
(napr. funkčný v režime "Normálny", "Iba alarm" alebo
"Supervízor" ako nadradený master alebo podriadený
slave ovládač), nájdete v návode pre inštalatéra a
používateľskej referenčnej príručke.

11 Údržba

11.1 Bezpečnostné opatrenia pri údržbe

VAROVANIE

Pred vykonaním akýchkoľvek činností údržby alebo opráv,
pomocou ovládača zastavte prevádzku systému a vypnite
vypínač elektrického napájania. Možný výsledok:
zasiahnutie elektrickým prúdom alebo zranenie.

VÝSTRAHA

Ovládač NEČISŤTE organickými rozpúšťadlami ako je
napr. riedidlo na farby. Možný výsledok: poškodenie,
zásah elektrickým prúdom alebo vznik požiaru.

VAROVANIE

Diaľkový ovládač neumývajte. Možný výsledok: elektrický
skrat, zasiahnutie elektrický prúdom alebo vznik požiaru.

UPOZORNENIE

Nikdy sa nedotýkajte vnútorných častí ovládača.

UPOZORNENIE

Pri uzatváraní ovládača, dávajte pozor, aby ste vedenie
neprepichli.

VÝSTRAHA

Ak chcete zabrániť poškodeniu, presvedčte sa, že je čelo
ovládača bezpečne zacvaknuté do zadného krytu.

Návod na inštaláciu a použitie

10

INFORMÁCIE

Ak nečistoty na povrchu nie je možné ľahko odstrániť pri
čistení ovládača, navlhčite utierku v neutrálnom roztoku
čistiaceho prostriedku s vodou, poriadne ju vyžmýkajte a
povrch vyčisťte. Potom utrite do sucha pomocou suchej
utierky.

11.2 Vyčistenie ovládača

1 Obrazovku a iné časti povrchu ovládača utrite suchou utierkou.

BRC1H52W+K+S

Zapojenie káblového diaľkového ovládača Madoka

4P596264-1B – 2020.06

11.3 Zobrazenie času na čistenie filtra

Ak je filter vnútornej jednotky znečistený a vyžaduje vyčistenie,
ovládač to zobrazuje v hornom ľavom rohu domovskej obrazovky

a zobrazí sa obrazovka 'Čas čistenia filtra', keď skúšate vstúpiť do
hlavného menu z domovskej obrazovky.

11.3.1 Odstránenie zobrazenia času na čistenie filtra

Predpoklad: Pri pokuse vstúpiť do hlavného menu z domovskej

obrazovky sa vám zobrazí obrazovka 'Čas na čistenie filtra'.

1 Filter vyčisťte.

2 Stlačením tlačidla odstráňte zobrazenie 'Čas na čistenie

filtra'.

11 Údržba

BRC1H52W+K+S
Zapojenie káblového diaľkového ovládača Madoka
4P596264-1B – 2020.06

Návod na inštaláciu a použitie

11

4P596264-1 B 00000003

Verantwortung für Energie und Umwelt

Copyright 2019 Daikin

4P596264-1B 2020.06
