Page 1

Guide de référence de

l'installateur et de

l'utilisateur

Contrôleur à distance filaire

BRC1H519W7 BRC1H519K7 BRC1H519S7

Guide de référence de l'installateur et de l'utilisateur

Contrôleur à distance filaire

Français

Page 2

Table des matières

1 Consignes de sécurité générales 3

1.1 Pour l'utilisateur......................................................................... 3

1.2 Pour l'installateur....................................................................... 3

2 À propos du présent document 4

Pour l'utilisateur 5

3 Dispositif de régulation à distance: Aperçu 5

3.1 Touches..................................................................................... 5

3.2 Icônes d'état .............................................................................. 5

3.3 Indicateur de statut.................................................................... 6

4 Fonctionnement 6

4.1 Utilisation de base ..................................................................... 6

4.1.1 Écran d'accueil............................................................ 6

4.1.2 Menu principal............................................................. 6

4.2 Mode de fonctionnement........................................................... 7

4.2.1 À propos des modes de fonctionnement .................... 7

4.2.2 Pour régler le mode de fonctionnement...................... 8

4.3 Point de consigne...................................................................... 8

4.3.1 A propos du point de consigne ................................... 8

4.3.2 Réglage du point de consigne .................................... 9

4.4 Date et heure............................................................................. 9

4.4.1 A propos de la date et de l'heure ................................ 9

4.4.2 Réglage de la date et de l'heure ................................. 9

4.5 Flux d'air.................................................................................... 9

4.5.1 Direction du flux d'air................................................... 9

4.5.2 Vitesse du ventilateur.................................................. 10

4.6 Ventilation.................................................................................. 10

4.6.1 Mode de ventilation..................................................... 10

4.6.2 Taux de ventilation...................................................... 11

4.7 Utilisation avancée .................................................................... 11

5 Maintenance et entretien 11

5.1 Aperçu: Maintenance et entretien ............................................. 11

6 Dépannage 11

6.1 Aperçu: Dépannage .................................................................. 11

6.2 Détection de fuite de réfrigérant ................................................ 11

6.2.1 Pour arrêter l'alarme de détection de fuites ................ 11

Pour l'installateur 12

7 À propos du carton 12

7.1 Pour déballer le contrôleur ........................................................ 12

8 Préparation 12

8.1 Exigences de câblage ............................................................... 12

8.1.1 Préparation du câblage pour l'installation ................... 12

9 Installation 12

9.1 Vue d'ensemble: installation...................................................... 12

9.2 Montage de la commande......................................................... 12

9.2.1 A propos du montage du contrôleur............................ 12

9.2.2 Montage de la commande .......................................... 12

9.3 Raccordement du câblage électrique........................................ 13

9.3.1 Précautions lors du raccordement du câblage

électrique .................................................................... 13

9.3.2 Raccordement du câblage électrique ......................... 13

9.4 Fermeture de la commande ...................................................... 13

9.4.1 Précautions lors de la fermeture du contrôleur........... 13

9.4.2 Fermeture de la commande........................................ 14

9.5 Ouverture du contrôleur ............................................................ 14

9.5.1 Précautions lors de l'ouverture du contrôleur.............. 14

9.5.2 Ouverture du contrôleur............................................... 14

10 Mise en route du système 14

10.1 Contrôleur maître ou esclave ..................................................... 14

10.2 Pour désigner une commande comme esclave ......................... 15

11 Dispositif de régulation à distance: Aperçu 15

11.1 Touches...................................................................................... 15

11.2 Icônes d'état ............................................................................... 15

11.3 Indicateur de statut ..................................................................... 16

11.3.1 Comportement ............................................................. 16

12 Fonctionnement 16

12.1 Utilisation de base ...................................................................... 16

12.1.1 Rétroéclairage de l'écran ............................................. 16

12.1.2 Écran d'accueil............................................................. 17

12.1.3 Ecran d'information ...................................................... 17

12.1.4 Menu principal.............................................................. 18

12.2 Mode de fonctionnement ............................................................ 18

12.2.1 À propos des modes de fonctionnement ..................... 18

12.2.2 Pour régler le mode de fonctionnement....................... 19

12.3 Point de consigne ....................................................................... 19

12.3.1 A propos du point de consigne .................................... 19

12.3.2 Réglage du point de consigne ..................................... 20

12.4 Date et heure.............................................................................. 20

12.4.1 A propos de la date et de l'heure ................................. 20

12.4.2 Réglage de la date et de l'heure .................................. 20

12.5 Flux d'air ..................................................................................... 20

12.5.1 Direction du flux d'air.................................................... 20

12.5.2 Vitesse du ventilateur................................................... 21

12.6 Ventilation................................................................................... 22

12.6.1 Mode de ventilation...................................................... 22

12.6.2 Taux de ventilation....................................................... 22

12.7 Utilisation avancée ..................................................................... 22

13 Configuration 22

13.1 Menu Installateur ........................................................................ 22

13.1.1 A propos du menu d'installation ................................... 22

13.1.2 Réglages d'écran ......................................................... 23

13.1.3 Réglages d'indicateur de statut.................................... 23

13.1.4 Réglages de champ ..................................................... 23

13.1.5 Réglages divers ........................................................... 28

13.2 Mise à jour du logiciel ................................................................. 35

13.2.1 A propos des mises à jour du logiciel .......................... 35

13.2.2 Mise à jour du logiciel avec l'appli................................ 36

13.2.3 Mise à jour du logiciel avec l'outil de mesure à jour..... 37

14 A propos de l'appli 37

14.1 Aperçu des utilisation et configuration........................................ 37

14.2 Appariement ............................................................................... 37

14.2.1 A propos de l'appariement ........................................... 37

14.2.2 Pour apparier l'appli à un contrôleur ............................ 38

14.3 Mode installateur ........................................................................ 38

14.3.1 A propos du mode installateur ..................................... 38

14.3.2 Pour activer le mode installateur.................................. 38

14.3.3 Pour désactiver le mode installateur............................ 38

14.3.4 Pour effectuer les réglages du mode Installateur ........ 38

14.4 Mode démo ................................................................................ 38

14.4.1 A propos du mode démo.............................................. 38

14.4.2 Quitter le mode démo .................................................. 38

14.4.3 Pour quitter le mode démo........................................... 38

14.5 Fonctions .................................................................................... 39

14.5.1 Aperçu: Fonctions ........................................................ 39

14.5.2 Mise à jour du micrologiciel du contrôleur à distance .. 39

14.5.3 Notifications ................................................................. 40

14.5.4 Statut maître/esclave ................................................... 40

14.5.5 Ecran............................................................................ 40

14.5.6 Indicateur de statut ...................................................... 40

14.5.7 Date et heure ............................................................... 40

14.5.8 A propos....................................................................... 40

14.5.9 Supprimer information d'appariement .......................... 40

Guide de référence de l'installateur et de l'utilisateur

BRC1H519W+K+S7

Contrôleur à distance filaire

4P513689-1D – 2019.05

Page 3

1 Consignes de sécurité générales

14.5.10 Détection de présence ................................................ 40

14.5.11 Minuterie ARRÊT ........................................................ 41

14.5.12 Consommation d'énergie ............................................ 41

14.5.13 Limite de la consommation électrique......................... 41

14.5.14 Réinit point de consigne auto...................................... 41

14.5.15 Horaire ........................................................................ 41

14.5.16 Vacances .................................................................... 42

14.5.17 Logique de point de consigne ..................................... 42

14.5.18 Réduction .................................................................... 42

14.5.19 Direction du flux d'air individuel................................... 43

14.5.20 Circulation du flux d'air actif ........................................ 43

14.5.21 Plage du point de consigne......................................... 43

14.5.22 Statut de maître Refroidissement/Chauffage .............. 43

14.5.23 Plage de direction du flux d'air .................................... 44

14.5.24 Prévention des courants d'air...................................... 44

14.5.25 Démarrage rapide ....................................................... 44

14.5.26 Interverrouillage d'entrée externe ............................... 44

14.5.27 Dégivrage en cours ..................................................... 44

14.5.28 Verrouillage de fonction .............................................. 44

14.5.29 Mode silencieux .......................................................... 45

14.5.30 Erreurs et avertissements ........................................... 45

14.5.31 Numéro de l'unité ........................................................ 45

14.5.32 Nettoyage auto filtre .................................................... 46

14.5.33 Notifications de filtre.................................................... 46

14.5.34 Adresse AirNet ............................................................ 46

14.5.35 Adresse de Groupe ..................................................... 46

14.5.36 Réglages de champ .................................................... 46

14.5.37 Rotation de service ..................................................... 47

14.5.38 Test de fonctionnement .............................................. 47

14.5.39 Statut de l'unité ........................................................... 48

14.5.40 Heures de fonctionnement .......................................... 48

14.5.41 Coordonnées .............................................................. 48

14.5.42 Circulation du flux d'air actif ........................................ 48

15 Entretien 48

15.1 Consignes de sécurité pour la maintenance ............................. 48

15.2 A propos de la maintenance...................................................... 48

15.3 Pour faire disparaitre un écran d'avertissement ........................ 49

15.4 Nettoyage de la commande ...................................................... 49

16 Dépannage 49

16.1 Codes d'erreur de l'unité intérieure ........................................... 49

17 Données techniques 51

17.1 Schéma de raccordement ......................................................... 51

17.1.1 Disposition typique...................................................... 51

17.1.2 Disposition typique pour le contrôle de groupe........... 51

17.1.3 Contrôleur + équipement de contrôle central DIII ....... 53

ATTENTION

Indique une situation qui peut entraîner des blessures mineures ou modérées.

DANGER

Indique une situation qui entraîne la mort ou des blessures graves.

DANGER: RISQUE D'EXPLOSION

Indique une situation qui peut entraîner une explosion.

INFORMATIONS

Conseils utiles ou informations complémentaires.

REMARQUE

Indique une situation qui peut entraîner des dommages au niveau de l'équipement ou des biens.

1.1 Pour l'utilisateur

INFORMATIONS

Reportez-vous également au manuel d'utilisation accompagnant l'unité extérieure et l'unité intérieure.

AVERTISSEMENT

Ne jouez PAS avec l'unité ou avec sa télécommande. L'utilisation accidentelle par un enfant peut entraîner une diminution des fonctions corporelles et des problèmes de santé.

AVERTISSEMENT

Pour prévenir les chocs électriques ou le feu:

▪ N'utilisez PAS la commande avec des mains mouillées. ▪ NE démontez PAS la commande et ne touchez pas les

pièces intérieures. Contactez votre revendeur.

▪ Ne modifiez PAS ou ne réparez pas la télécommande.

Contactez votre revendeur.

▪ Ne transférez PAS ou ne réinstallez PAS la

télécommande vous-même. Contactez votre revendeur.

AVERTISSEMENT

N'utilisez PAS des matières inflammables (par ex., spray pour cheveux ou insecticide) près de la commande.

1 Consignes de sécurité

générales

Prière de lire ces précautions de sécurité générales attentivement avant d'installer l'équipement de climatisation et veillez à l'installer correctement.

Le non-respect des présentes instructions peut entraîner des dommages matériels ou des blessures qui peuvent être graves selon les circonstances.

Signification des avertissements et des symboles

Ces messages de sécurité sont utilisés pour attirer votre attention. La signification de chaque message de sécurité est décrite cidessous:

AVERTISSEMENT

Indique une situation qui peut entraîner la mort ou des blessures graves.

BRC1H519W+K+S7 Contrôleur à distance filaire 4P513689-1D – 2019.05

REMARQUE

Pour nettoyer la commande, n'utilisez PAS de solvants organiques tels que du diluant pour peinture. Conséquence possible: dégâts, choc électrique ou incendie.

1.2 Pour l'installateur

Les consignes détaillées dans le présent document portent sur des sujets très importants, vous devez les suivre scrupuleusement.

INFORMATIONS

Cette commande est une option et ne peut être utilisée seule. Reportez-vous également au manuel d'installation et d'utilisation des unités intérieure et extérieure.

Guide de référence de l'installateur et de l'utilisateur

Page 4

2 À propos du présent document

REMARQUE

L'installation ou la fixation incorrecte de l'équipement ou des accessoires peut entraîner une décharge électrique, un court-circuit, des fuites, un incendie ou d'autres dommages au niveau de l'équipement. Utilisez uniquement les accessoires, les équipements en option et les pièces détachées fabriqués ou approuvés par Daikin.

AVERTISSEMENT

Tous les câbles et éléments à prévoir sur place DOIVENT être installés par un électricien agréé et doivent être conformes à la législation en vigueur.

REMARQUE

La télécommande DOIT être montée à l'intérieur.

REMARQUE

Lorsque la commande est utilisée comme thermostat d'ambiance, sélectionnez un lieu d'installation où la température moyenne de la pièce peut être détectée.

N'installez PAS la commande aux endroits suivants: ▪ Dans les endroits exposés à la lumière directe du soleil. ▪ Dans les endroits qui sont près d'une source de chaleur. ▪ Dans les endroits affectés par l'air extérieur ou le courant d'air dû

par exemple à l'ouverture/fermeture des portes. ▪ Dans les endroits où l'écran peut facilement se salir. ▪ Dans les endroits où il n'y a pas d'accès facile aux commandes. ▪ Dans les endroits avec des températures <–10°C et >50°C. ▪ Dans les endroits où l'humidité relative est >95%. ▪ dans des lieux où une machine émet des ondes

électromagnétiques. Les ondes électromagnétiques peuvent

perturber le système de commande et provoquer un

dysfonctionnement de l'équipement. ▪ Dans les endroits où il peut être exposé à l'eau ou dans des

endroits généralement humides. Si vous avez des doutes concernant l'installation ou le

fonctionnement de l'unité, contactez votre revendeur. Une fois l'installation terminée: ▪ Procédez à un essai de fonctionnement afin de vous assurer de

l'absence de pannes. ▪ Expliquez à l'utilisateur comment utiliser la commande. ▪ Demandez à l'utilisateur de conserver le manuel pour référence

ultérieure.

INFORMATIONS

Consultez votre revendeur en ce qui concerne le déplacement ou la réinstallation de la commande.

2 À propos du présent

document

Public visé

Installateurs agréés + utilisateurs finaux

Documentation

Le présent document fait partie d'un ensemble. L'ensemble complet comprend les documents suivants:

▪ Manuel d'installation et d'utilisation:

▪ Instructions d'installation ▪ Instructions d'utilisation de base

▪ Guide de référence de l'installateur et de l'utilisateur:

▪ Information d'installation et d'utilisation étendue

▪ Déclaration de conformité Cette documentation est disponible à partir des pages produit

BRC1H: ▪ BRC1H519W7: https://qr.daikin.eu/?N=BRC1H519W7

▪ BRC1H519K7: https://qr.daikin.eu/?N=BRC1H519K7

▪ BRC1H519S7: https://qr.daikin.eu/?N=BRC1H519S7

INFORMATIONS: Déclaration de conformité

Par la présente, Daikin Europe N.V. déclare que l'équipement radio de type BRC1H est conforme à la Directive 2014/53/EU. La déclaration de conformité originale est disponible à partir des pages produit BRC1H.

INFORMATIONS: Documentation Madoka Assistant dans l'appli

La commande ne permet qu'un fonctionnement et une utilisation de base. Les réglages et opérations avancés sont effectués par l'intermédiaire de l'appli Madoka Assistant. Pour plus d'informations, reportez-vous à l'app et à la documentation dans l'appli. L'appli Madoka Assistant est disponible sur Google Play et Apple Store.

Il est possible que les dernières révisions de la documentation fournie soient disponibles sur le site Web Daikin de votre région ou via votre revendeur.

La documentation d'origine est rédigée en anglais. Toutes les autres langues sont des traductions.

Données techniques

▪ Un sous-ensemble des récentes données techniques est

disponible sur le site régional Daikin (accessible au public).

▪ L'ensemble complet des dernières données techniques est

disponible sur l'extranet Daikin (authentification requise).

Guide de référence de l'installateur et de l'utilisateur

BRC1H519W+K+S7

Contrôleur à distance filaire

4P513689-1D – 2019.05

Page 5

Pour l'utilisateur

c b d

3 Dispositif de régulation à distance: Aperçu

3 Dispositif de régulation à

distance: Aperçu

3.1 Touches

MARCHE/ARRÊT

▪ Lorsqu'il est éteint, appuyez pour mettre le système sous

tension.

▪ Lorsqu'il est allumé, appuyez pour éteindre le système.

ENTRER/ACTIVER /REGLER ▪ Depuis l'écran d'accueil, accédez au menu principal. ▪ A partir du menu principal, entrez dans l'un des sous-

menus.

▪ A partir de l'un des sous-menus respectifs, activez un

mode de fonctionnement/ventilation.

▪ Dans un des sous-menus, confirmez un réglage.

CYCLE/AJUSTER ▪ Cycle gauche. ▪ Pour ajuster un réglage (par défaut: diminuer).

CYCLE/AJUSTER ▪ Cycle droit. ▪ Pour ajuster un réglage (par défaut: augmenter).

3.2 Icônes d'état

Icône Description

Système en marche. Indique que le système

fonctionne.

Arrêt du système. Indique que le système NE fonctionne PAS.

Icône Description

Changement sous commande centralisée. Indique

que le changement refroidissement/chauffage est commandé de manière centralisée par une autre unité intérieure ou par un sélecteur de refroidissement/ chauffage en option relié à l'unité extérieure.

Dégivrage/démarrage chaud. Indique que le mode de dégivrage/de démarrage chaud est activé.

Programmateur. Indique que le système fonctionne selon un programme ou que la minuterie d'arrêt est activée.

Heure non définie. Indique que l'heure du contrôleur n'est pas réglée.

Fonctionnement du filtre autonettoyant. Indique que le fonctionnement du filtre autonettoyant est actif.

Démarrage rapide. indique que le mode Démarrage rapide est actif (Sky Air uniquement).

Test de fonctionnement. indique que le mode Test de fonctionnement est actif (Sky Air uniquement).

Inspection. Indique que l'unité intérieure ou extérieure est inspectée.

Inspection périodique. Indique que l'unité intérieure ou extérieure est inspectée.

Secours. Indique que dans le système, une unité intérieure est définie comme unité intérieure de secours.

Direction du flux d'air individuel. Indique que le réglage du flux d'air individuel est activé.

Information. Indique que le système a un message à transmettre. Pour voir le message, allez à l'écran d'information.

Avertissement. Indique qu'une erreur s'est produite ou qu'un composant de l'unité intérieure doit être entretenu.

Limite de la consommation électrique. Indique que la consommation électrique du système est limitée et qu'il fonctionne avec une capacité limitée.

Fin de limite de la consommation électrique.

Indique que la consommation électrique du système n'est plus limitée et qu'il ne fonctionne plus avec une capacité limitée.

Rotation. Indique que le mode Rotation est actif.

Bluetooth.1 Indique que le contrôleur est en

communication avec un appareil mobile, pour une utilisation avec l'appli Madoka Assistant.

Verrouillage. Indique qu'une fonction ou un mode de fonctionnement est verrouillé et ne peut donc pas être utilisé ou sélectionné.

Commande centralisée. Indique que le système est commandé par une commande centralisée (accessoire en option) et que la commande du système par le contrôleur est limitée.

(1)

Le terme Bluetooth® et les logos sont des marques de commerce déposées détenues par Bluetooth SIG, Inc. et l'utilisation de ces marques par Daikin Europe N.V. se fait sous licence. Les autres marques de commerce et noms commerciaux appartiennent à leurs propriétaires re-

BRC1H519W+K+S7 Contrôleur à distance filaire 4P513689-1D – 2019.05

spectifs.

Recul. Indique que l'unité intérieure fonctionne dans des conditions de recul.

Ventilation. Indique qu'une unité de ventilation à récupération de chaleur est connectée.

Guide de référence de l'installateur et de l'utilisateur

Page 6

4 Fonctionnement

INFORMATIONS

▪ Pour plus d'informations sur les icônes de mode de

fonctionnement et de mode de ventilation, voir

"4.2 Mode de fonctionnement" à la page 7 et "4.6.1 Mode de ventilation" à la page 10

respectivement.

▪ La plupart des icônes sont liées à des choses définies

dans l'appli Madoka Assistant. Pour plus d'informations, reportez-vous à l'appli.

3.3 Indicateur de statut

a Indicateur de statut

4 Fonctionnement

4.1 Utilisation de base

4.1.1 Écran d'accueil

Mode Écran d'accueil

Selon la configuration, le contrôleur possède un écran d'accueil standard ou détaillé. Alors que l'écran d'accueil standard ne vous donne que des informations limitées, l'écran d'accueil détaillé vous donne toutes sortes d'informations via des icônes de statut. Après une période d'inactivité, le contrôleur revient toujours à l'écran d'accueil.

Standard Détaillé

Condition Action

Le système est composé

UNIQUEMENT d'unités de

ventilation à récupération de

chaleur.

INFORMATIONS

▪ En fonction de la configuration, l'écran d'accueil affiche

la consigne sous forme de valeur numérique ou de symbole. Pour plus d'informations, reportez-vous à

"4.3.1A propos du point de consigne"à la page8.

▪ Si l'écran d'accueil affiche le point de consigne sous

forme de symbole, il n'affichera que les icônes de statut du mode standard de l'écran d'accueil, même lorsque le contrôleur est en mode détaillé.

INFORMATIONS

La commande est équipée d'une fonction d'économie d'énergie qui vide l'écran après une période d'inactivité. Pour que l'écran s'allume à nouveau, appuyez sur l'un des boutons.

Modifier le taux de ventilation

4.1.2 Menu principal

Depuis l'écran d'accueil, appuyez sur pour accéder au menu principal. Utilisez et pour faire défiler les menus. Appuyez de nouveau sur pour accéder à l'un des menus.

Menu Description

Mode de fonctionnement. Réglez le mode de

fonctionnement.

Date et heure. Effectuez les réglages de la date et de l'heure.

Direction du flux d'air. Réglez la direction du flux d'air de l'unité intérieure.

Vitesse du ventilateur. Réglez la vitesse du ventilateur de l'unité intérieure.

Fonctionnement de l'écran d'accueil

Dans certaines conditions, le contrôleur vous permet d'effectuer des actions à partir de l'écran d'accueil.

Condition Action

Le système fonctionne en mode

Refroidissement, Chauffage ou

Fonctionnement automatique.

Guide de référence de l'installateur et de l'utilisateur

Modifier le point de consigne

Mode de ventilation. Réglez le mode de fonctionnement de la ventilation.

Taux de ventilation. Réglez la vitesse de ventilation pour le fonctionnement en ventilation.

Bluetooth. Activez le Bluetooth pour contrôler le système avec l'appli Madoka Assistant et/ou effectuer une mise à jour du logiciel du contrôleur distant.

BRC1H519W+K+S7

Contrôleur à distance filaire

4P513689-1D – 2019.05

Page 7

4 Fonctionnement

INFORMATIONS

▪ En fonction du type d'unité intérieure que vous utilisez,

des menus plus ou moins nombreux peuvent être disponibles.

▪ Dans le menu principal, l'icône de chaque menu reflète

le réglage ou le mode actif actuel. Lors de l'utilisation de la commande, le menu dans lequel vous naviguez peut être différent de celui représenté dans ce manuel.

▪ La commande ne permet que le fonctionnement de

base de l'installation. Pour un fonctionnement avancé (recul, programmateur…), voir l'appli Madoka Assistant.

INFORMATIONS

Il est possible que les menus soient verrouillés. Lorsque c'est le cas, ils apparaissent barrés dans le menu principal et sont accompagnés d'une icône de verrouillage. Le verrouillage des fonctions s'effectue via l'appli Madoka Assistant. Pour plus d'informations, voir l'appli Madoka Assistant et "14.5.28 Verrouillage de fonction" à la

page44.

4.2 Mode de fonctionnement

L'unité intérieure peut fonctionner dans différents modes de fonctionnement.

Icône Mode de fonctionnement

Refroidissement. Lorsque ce mode est activé, le

refroidissement est activé dans la mesure requise par le point de consigne ou le mode de réduction.

Chauffage. Lorsque ce mode est activé, le chauffage est activé dans la mesure requise par le point de consigne ou le mode de réduction.

Uniquement ventilateur. Lorsque ce mode est activé, l'air circule sans refroidissement ni chauffage.

Sec. Lorsque ce mode est activé, l'humidité de l'air est réduite avec une baisse de température minimale.

La température et la vitesse du ventilateur sont contrôlées automatiquement et ne peuvent être contrôlée par le contrôleur.

L'opération de déshumidification ne fonctionnera pas si la température ambiante est trop basse.

Ventilation. Dans ce mode, l'espace est ventilé, mais pas refroidi ni chauffé.

Purification de l'air. Dans ce mode, l'unité de purification d'air optionnelle fonctionne.

4.2.1 À propos des modes de fonctionnement

INFORMATIONS

Si l'unité intérieure est un modèle à refroidissement uniquement, elle ne peut être réglée pour fonctionner qu'en mode Refroidissement, Ventilateur seul ou Fonctionnement à sec.

INFORMATIONS

Lorsque les modes de fonctionnement ne sont pas disponibles dans le menu des modes de fonctionnement, il est en outre possible qu'ils soient verrouillés. Le verrouillage des modes de fonctionnement s'effectue via l'appli Madoka Assistant. Pour plus d'informations, voir l'appli Madoka Assistant et "14.5.28 Verrouillage de

fonction"à la page44.

INFORMATIONS

Si le changement de mode de fonctionnement d'une unité intérieure est sous commande centralisée (l'icône de statut 'changement sous commande centralisée' clignote sur l'écran d'accueil), il n'est PAS possible de changer le mode de fonctionnement de cette unité intérieure. Pour plus d'informations, reportez-vous à "Statut de maître

Refroidissement/Chauffage"à la page34.

Refroidissement

Si la température extérieure est élevée, il peut s'écouler un certain temps avant que la température intérieure de la pièce n'atteigne la température de consigne.

Lorsque la température intérieure est basse et que l'unité intérieure est réglée pour fonctionner en mode Refroidissement, l'unité intérieure peut d'abord passer en mode Dégivrage (c'est-à-dire en mode chauffage) afin d'éviter une diminution de la capacité de refroidissement du système en raison du gel sur l'échangeur de chaleur. Pour plus d'informations, reportez-vous à "Chauffage" à la

page7.

L'unité intérieure peut tourner en mode Refroidissement parce qu'elle fonctionne dans des conditions de réduction. Pour plus d'informations, reportez-vous à "14.5.18Réduction"à la page42.

Chauffage

Lorsque le système fonctionne en mode Chauffage, il faut plus de temps pour atteindre la température de consigne que lorsqu'il fonctionne en mode Refroidissement. Pour compenser cela, il est recommandé de laisser le système démarrer le fonctionnement à l'avance en utilisant la fonction de minuterie.

L'unité intérieure peut tourner en mode Chauffage parce qu'elle fonctionne dans des conditions de réduction. Pour plus d'informations, reportez-vous à "14.5.18Réduction"à la page42.

Pour éviter les courants d'air froid et une réduction de la capacité de chauffage du système, celui-ci peut fonctionner dans les modes de fonctionnement spéciaux suivants:

Ventilation + purification de l'air. Combinaison des modes ventilation et purification de l'air.

Auto. En mode Auto, l'unité intérieure bascule automatiquement entre le mode chauffage et le mode refroidissement, tel que le point de consigne le définit.

INFORMATIONS

Selon l'unité intérieure, des modes de fonctionnement différents sont disponibles.

BRC1H519W+K+S7 Contrôleur à distance filaire 4P513689-1D – 2019.05

Guide de référence de l'installateur et de l'utilisateur

Page 8

4 Fonctionnement

28°C

+3°C

-3°C

25°C

22°C

Fonctionnement Description

Dégivrage Pour éviter la perte de puissance

de chauffage due à l'accumulation de givre dans l'unité extérieure, le système passe automatiquement en mode dégivrage.

Pendant le dégivrage, le ventilateur de l'unité intérieure s'arrêtera de fonctionner et l'icône suivante apparaîtra sur l'écran d'accueil:

Le système reprendra son fonctionnement normal après environ 6 à 8 minutes.

Démarrage à chaud (VRV uniquement)

INFORMATIONS

Lorsque le système est arrêté alors que l'unité intérieure fonctionne en mode Chauffage, le ventilateur continue à tourner pendant environ 1 minute pour évacuer la chaleur qui subsiste dans l'unité intérieure.

INFORMATIONS

▪ Plus la température de l'air extérieur est basse, plus la

capacité de chauffage est faible. Si la capacité de chauffage du système est insuffisante, il est recommandé d'inclure un autre appareil de chauffage dans l'installation (si vous utilisez un appareil à combustion, ventilez la pièce régulièrement. N'utilisez pas l'appareil de chauffage dans des endroits où il est exposé au flux d'air de l'unité intérieure).

▪ L'unité intérieure est du type à circulation d'air chaud.

Par conséquent, après le démarrage du fonctionnement, il faut un certain temps à l'unité intérieure pour réchauffer la pièce.

▪ Le ventilateur de l'unité intérieure fonctionnera

automatiquement jusqu'à ce que la température intérieure du système atteigne un certain niveau.

▪ Lorsque l'air chaud reste sous le plafond et que vos

pieds sont froids, il est recommandé d'inclure un circulateur dans la configuration.

Pendant le démarrage à chaud, le ventilateur de l'unité intérieure s'arrêtera de fonctionner et l'icône suivante apparaîtra sur l'écran d'accueil:

A sec

REMARQUE

Pour éviter une fuite d'eau ou une défaillance du système, N'éteignez PAS le système immédiatement après le fonctionnement de l'unité intérieure. Avant d'éteindre le système, attendez que la pompe de vidange finisse d'évacuer toute l'eau restant dans l'unité intérieure (environ 1minute).

4.2.2 Pour régler le mode de fonctionnement

1 Naviguez jusqu'au menu du mode de fonctionnement.

2 Utilisez et pour sélectionner un mode de fonctionnement.

3 Appuyez sur pour activer.

Résultat: L'unité intérieure change de mode de fonctionnement et le

contrôleur revient à l'écran d'accueil.

4.3 Point de consigne

Le point de consigne est la température cible pour les modes de fonctionnement Refroidissement, Chauffage et Auto.

4.3.1 A propos du point de consigne

Consigne d'écran d'accueil

En fonction de la configuration, l'écran d'accueil affiche la consigne de température sous forme de valeur numérique ou de symbole.

Numérique Symbolique

Dans le cas où la consigne correspond à une valeur numérique, vous contrôlez la température ambiante en augmentant ou en diminuant la consigne par incréments de 1°C.

Dans le cas où la consigne est un symbole, vous contrôlez la température ambiante en augmentant ou en diminuant la consigne par rapport à la "consigne de référence" (indiquée visuellement par le repère au milieu du thermomètre). Il est possible d'augmenter le point de consigne de trois fois 1°C au-dessus et de trois fois 1°C en dessous de la consigne de référence.

Exemple: si la consigne de référence est de 25°C, il est possible d'augmenter la consigne à 28°C et de l'abaisser à 22°C.

INFORMATIONS

Pour assurer un démarrage en douceur, n'éteignez pas le système pendant qu'il fonctionne.

Guide de référence de l'installateur et de l'utilisateur

BRC1H519W+K+S7

Contrôleur à distance filaire

4P513689-1D – 2019.05

Page 9

INFORMATIONS

Le contrôle de la consigne est limité par les éventuelles limitations fixées à la plage de consigne. Pour plus d'informations, reportez-vous à "14.5.21Plage du point de

consigne"à la page43.

▪ Numérique: il n'est possible d'augmenter ou d'abaisser

la consigne que jusqu'aux limites maximales/minimales de la plage de consigne.

▪ Symbolique: il n'est possible d'augmenter ou

d'abaisser la consigne que jusqu'aux limites maximales/minimales de la plage de consigne, malgré la température de référence définie. Exemple: si la température de référence est de 25°C, vous pouvez normalement abaisser la consigne de trois points jusqu'à 22°C. Toutefois, si la limite de la plage de consigne minimale est réglée sur 24°C, vous ne pourrez abaisser la consigne que jusque 24°C.

INFORMATIONS

Pour savoir comment régler la consigne de l'écran d'accueil et configurer la consigne de référence, consultez l'appli Madoka Assistant.

4.3.2 Réglage du point de consigne

Condition requise: Le mode de fonctionnement actif est soit

'Refroidissement', 'Chauffage' ou 'Auto'.

1 Dans l'écran d'accueil, utilisez et pour ajuster le point de

consigne.

4 Fonctionnement

Résultat: Les champs deviennent modifiables.

3 Réglez la date et l'heure. Réglez avec et . Confirmez

avec . Parcourez le menu jusqu'à ce que tous les champs soient réglés correctement.

Résultat: Vous réglez la date et l'heure.

INFORMATIONS

Confirmer la valeur d'un champ vous amènera automatiquement au champ suivant. Pour terminer les réglages et quitter le menu, naviguez jusqu'à et confirmez la valeur dans le dernier champ.

4.5 Flux d'air

4.5.1 Direction du flux d'air

La direction du flux d'air est la direction dans laquelle l'unité intérieure souffle son air.

Résultat: L'unité intérieure modifie son point de consigne de température.

4.4 Date et heure

Réglez l'heure et la date pour les unités intérieures connectées au contrôleur.

4.4.1 A propos de la date et de l'heure

Selon les réglages de l'heure d'été, le menu date et heure comporte les indicateurs d'heure d'été suivants:

Heure d'été

Heure d'hiver

Pour plus d'informations, reportez-vous à "Réglages de champ de

l'unité intérieure" à la page 27 (réglages du contrôleur à distance)

et "14.5.7Date et heure"à la page40 (réglages de l'appli).

4.4.2 Réglage de la date et de l'heure

1 Naviguez jusqu'au menu de la date et de l'heure.

A propos du sens du flux d'air

Les directions du flux d'air suivantes peuvent être réglées:

Direction Ecran

Position fixée. L'unité intérieure

souffle de l'air dans 1 des 5 positions fixées.

Pivotement. L'unité intérieure alterne entre les 5 positions.

Auto. L'unité intérieure ajuste la direction du flux d'air en fonction du mouvement détecté par un capteur de mouvement.

INFORMATIONS

▪ Selon le type d'unité intérieure et/ou la disposition et

l'organisation du système, le sens du flux d'air Auto peut ne pas être disponible.

▪ Pour certains types d'unités intérieures, vous ne

pouvez pas régler le sens du flux d'air.

2 Appuyez sur pour activer .

BRC1H519W+K+S7 Contrôleur à distance filaire 4P513689-1D – 2019.05

Commande automatique du flux d'air

Dans les conditions de fonctionnement suivantes, le sens du flux d'air des unités intérieures est contrôlé automatiquement:

▪ Lorsque la température ambiante est supérieure à la consigne du

contrôleur pour le mode Chauffage (y compris le mode Auto).

Guide de référence de l'installateur et de l'utilisateur

Page 10

4 Fonctionnement

▪ Lorsque les unités intérieures fonctionnent en mode Chauffage et

que la fonction Dégivrage est active.

▪ Lorsque les unités intérieures fonctionnent en mode Continu et

que le sens du flux d'air est horizontal.

Réglage du sens du flux d'air

1 Naviguez jusqu'au menu du sens du flux d'air.

2 Utilisez et pour ajuster le flux d'air.

3 Appuyez sur pour confirmer.

Résultat: L'unité intérieure change la direction de son flux d'air et le

contrôleur revient à l'écran d'accueil.

4.5.2 Vitesse du ventilateur

La vitesse du ventilateur correspond à la force du flux d'air sortant de l'unité intérieure.

A propos de la vitesse de ventilateur

Selon l'unité intérieure, vous pouvez choisir entre:

Vitesse du ventilateur Ecran

2 vitesses de ventilation

INFORMATIONS

▪ Pour des raisons de protection mécanique, il est

possible que l'unité intérieure passe en mode 'Vitesse automatique du ventilateur'.

▪ Si le ventilateur s'arrête de fonctionner, cela ne signifie

pas nécessairement une panne du système. Le ventilateur peut s'arrêter de fonctionner à tout moment.

▪ Il peut s'écouler un certain temps avant que les

modifications apportées aux réglages de la vitesse du ventilateur ne soient réellement effectuées.

Pour régler la vitesse du ventilateur

1 Naviguez jusqu'au menu de vitesse du ventilateur.

2 Utilisez et pour ajuster la vitesse du ventilateur.

3 Appuyez sur pour confirmer.

Résultat: L'unité intérieure change la vitesse du ventilateur et le

contrôleur revient à l'écran d'accueil.

4.6 Ventilation

INFORMATIONS

Les réglages de ventilation peuvent être effectués UNIQUEMENT pour les unités de ventilation à récupération de chaleur.

3 vitesses de ventilation

5 vitesses de ventilation

Certaines unités intérieures prennent également en charge la vitesse du ventilateur Automatique. Dans ce cas, l'unité intérieure ajuste automatiquement la vitesse du ventilateur en fonction du point de consigne et de la température intérieure.

Vitesse du ventilateur Ecran

Automatique

4.6.1 Mode de ventilation

L'unité de ventilation à récupération de chaleur peut fonctionner dans différents modes de fonctionnement.

Icône Mode de ventilation

Ventilation à récupération d'énergie. L'air extérieur

est amené dans la pièce après le passage dans un échangeur de chaleur.

Dérivation. L'air extérieur est amené dans la pièce sans le passage dans un échangeur de chaleur.

Auto. Pour aérer la pièce de la façon la plus efficace possible, l'unité de ventilation à récupération de chaleur passe automatiquement du mode "by-pass" au mode "ventilation à récupération d'énergie" (sur la base de calculs internes).

INFORMATIONS

En fonction de l'unité de ventilation à récupération de chaleur, des modes de ventilation plus ou moins nombreux sont disponibles.

INFORMATIONS

Les changements de mode de ventilation sont possibles indépendamment de la climatisation/du chauffage maître. Pour plus d'informations, reportez-vous à "Statut de maître

Refroidissement/Chauffage"à la page34.

Guide de référence de l'installateur et de l'utilisateur

BRC1H519W+K+S7

Contrôleur à distance filaire

4P513689-1D – 2019.05

Page 11

5 Maintenance et entretien

REMARQUE

Avant de démarrer le système, l'unité DOIT être mise sous tension pendant au moins 6heures pour éviter une panne du compresseur pendant le démarrage.

INFORMATIONS

Pour assurer un démarrage en douceur, n'éteignez pas le système pendant qu'il fonctionne.

Réglage du mode de fonctionnement

1 Naviguez jusqu'au menu du mode de ventilation.

2 Utilisez et pour sélectionner un mode de ventilation.

3 Appuyez sur pour activer.

Résultat: L'unité de ventilation à récupération de chaleur change de

mode de fonctionnement et la commande revient à l'écran d'accueil.

5 Maintenance et entretien

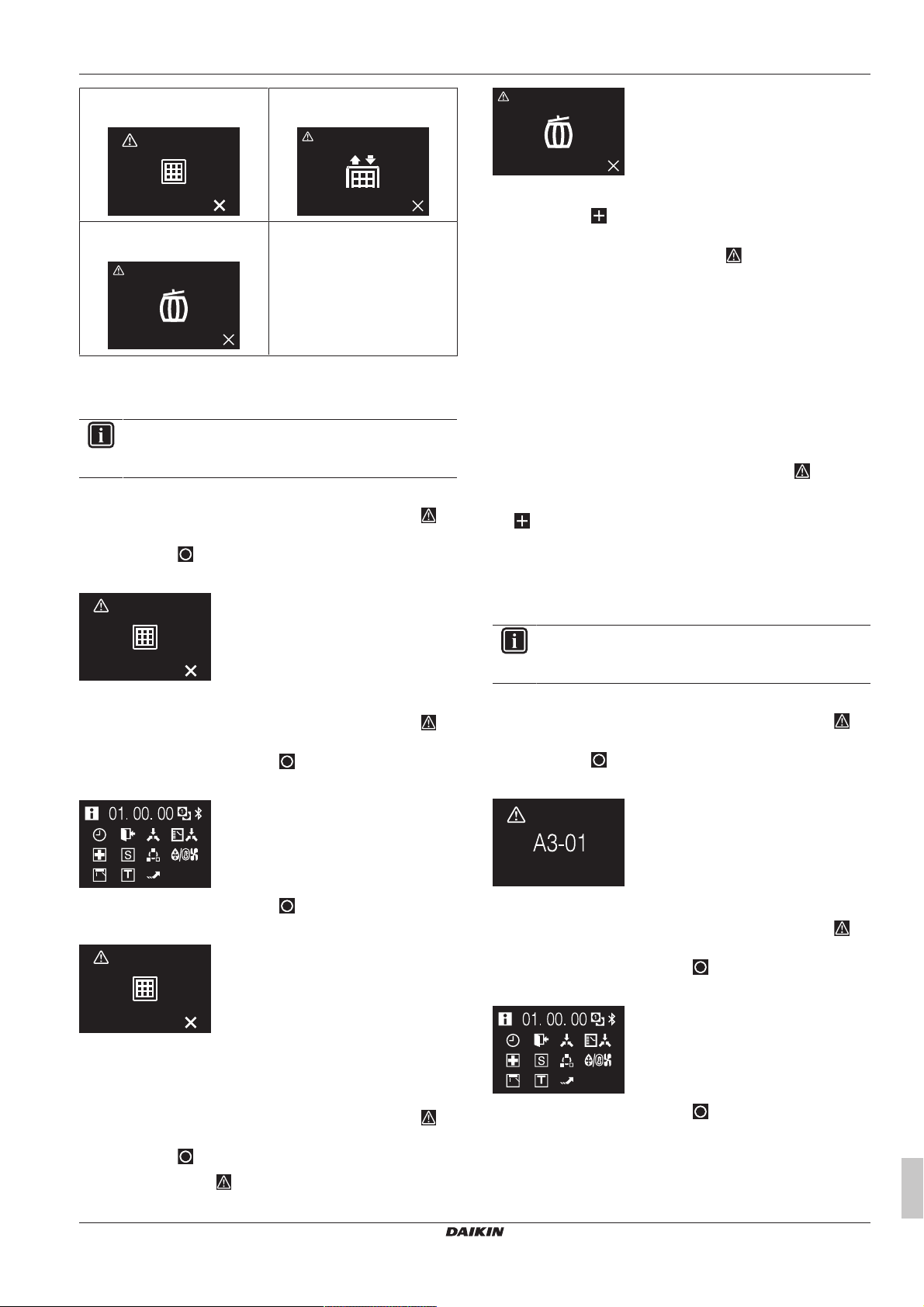

5.1 Aperçu: Maintenance et entretien

Lorsqu'un composant d'un système a besoin d'entretien ou de réparation, consultez votre revendeur. Pour indiquer que l'entretien

est imminent, le contrôleur affiche sur l'écran d'accueil et/ou affiche un écran d'avertissement dès que vous appuyez sur pour

accéder au menu principal à partir de l'écran d'accueil. Les écrans d'avertissement suivants concernent l'entretien de l'unité

intérieure:

Nettoyez le filtre de l'unité

intérieure

Videz la boîte à poussière de

l'unité intérieure

Remplacez le filtre de l'unité

intérieure

—

4.6.2 Taux de ventilation

Le taux de ventilation correspond à la vitesse du ventilateur pendant l'opération de ventilation.

Réglage du taux de ventilation

1 Naviguez jusqu'au menu du taux de ventilation.

2 Utilisez et pour ajuster le taux de ventilation.

3 Appuyez sur pour confirmer.

Résultat: L'unité de ventilation à récupération de chaleur change de

taux de fonctionnement et la commande revient à l'écran d'accueil.

4.7 Utilisation avancée

La commande ne permet qu'un fonctionnement de base. Pour un fonctionnement avancé, utilisez l'appli Madoka Assistant.

6 Dépannage

6.1 Aperçu: Dépannage

Si le système affiche une erreur, consultez votre revendeur. Pour indiquer l'erreur système, le contrôleur affiche sur l'écran

d'accueil et/ou affiche un écran d'erreur dès que vous appuyez sur

pour accéder au menu principal à partir de l'écran d'accueil.

Ecran d'erreur (exemple)

6.2 Détection de fuite de réfrigérant

Lorsque le système détecte une fuite de réfrigérant, une alarme se déclenche. Arrêtez l'alarme et consultez votre distributeur.

6.2.1 Pour arrêter l'alarme de détection de fuites

BRC1H519W+K+S7 Contrôleur à distance filaire 4P513689-1D – 2019.05

1 Appuyez sur pendant 3secondes pour arrêter l'alarme.

Résultat: L'alarme s'arrête.

Guide de référence de l'installateur et de l'utilisateur

Page 12

7 À propos du carton

a b

1× 2×

10 mm

Pour l'installateur

2 Contacter un revendeur.

7 À propos du carton

7.1 Pour déballer le contrôleur

1 Ouvrez la boîte. 2 Retirez les accessoires.

a Manuel d'installation et d'utilisation b Vis à bois + chevilles murales (Ø4,0×30)

8 Préparation

8.1 Exigences de câblage

Tous les câbles doivent respecter les exigences suivantes:

Spécifications de câblage Valeur

Type Cordon gainé en vinyle ou câble

(2 fils) de connexion 0,75~1,25 mm Longueur maximum 500 m

9 Installation

9.1 Vue d'ensemble: installation

L'installation du contrôleur comprend généralement des étapes suivantes:

1 Déterminez comment vous voulez acheminer le câblage

électrique et enlevez une pièce du boîtier arrière en

conséquence. 2 Montez le boîtier arrière au mur. 3 Raccordement du câblage électrique. 4 Fermeture du contrôleur.

9.2 Montage de la commande

9.2.1 A propos du montage du contrôleur

Avant de pouvoir monter la commande, vous devez déterminer l'acheminement du câblage et, par conséquent, retirer un morceau du boîtier arrière de la commande.

Le câblage peut être acheminé par le haut, l'arrière, la gauche ou le bas. Retirez une pièce du boîtier arrière selon l'illustration:

8.1.1 Préparation du câblage pour l'installation

1 Dénudez la gaine de la partie du câble qui doit passer à travers

2 Respectez une distance de 10mm entre les 2 fils.

Guide de référence de l'installateur et de l'utilisateur

l'intérieur du boîtier arrière (L), selon la figure et le tableau.

Sortie du câblage L

Haut ±150mm

Gauche ±120mm

Bas ±100mm

Arrière Pas d'exigences

a Câblage par le haut b Câblage par la gauche c Câblage par le bas

Au cas où vous acheminez le câblage depuis l'arrière, vous n'avez pas besoin de retirer quoi que ce soit.

INFORMATIONS

Lors de l'acheminement du câblage par le haut ou par l'arrière, insérez le câblage dans le trou à chasser avant de monter le boîtier arrière sur le mur.

9.2.2 Montage de la commande

1 Retirez les vis et les bouchons du sac d'accessoires. 2 Montez le boîtier arrière sur une surface plane.

BRC1H519W+K+S7

Contrôleur à distance filaire

4P513689-1D – 2019.05

Page 13

INFORMATIONS

P1P2

Si nécessaire (par ex. lors du montage sur une boîte d'installation électrique affleurante), montez le boîtier arrière à l'aide des trous à défoncer.

9 Installation

9.3.2 Raccordement du câblage électrique

Connectez les bornes de la commande P1/P2 aux bornes de l'unité

intérieure P1/P2.

Par le haut

Par l'arrière

REMARQUE

Veillez à ne pas déformer le boîtier arrière en serrant trop fort les vis de fixation.

9.3 Raccordement du câblage électrique

9.3.1 Précautions lors du raccordement du câblage électrique

INFORMATIONS

Lisez également les précautions et exigences des chapitres suivants:

▪ Précautions de sécurité générales ▪ Préparation

AVERTISSEMENT

Tous les câbles et éléments à prévoir sur place DOIVENT être installés par un électricien agréé et doivent être conformes à la législation en vigueur.

ATTENTION

Lorsque vous connectez le contrôleur à l'unité intérieure, assurez-vous que le coffret électrique de l'unité intérieure et le câblage de transmission ne sont pas connectés.

Par la gauche

Par le bas

REMARQUE

Le câblage pour la connexion n’est PAS inclus.

REMARQUE

Lors du câblage, faire passer les câbles loin du câblage d'alimentation afin d'éviter tout bruit électrique (bruit externe).

INFORMATIONS

P1 et P2 n'ont pas de polarité.

BRC1H519W+K+S7 Contrôleur à distance filaire 4P513689-1D – 2019.05

9.4 Fermeture de la commande

9.4.1 Précautions lors de la fermeture du contrôleur

ATTENTION

Ne touchez jamais aux pièces internes du dispositif de régulation.

Guide de référence de l'installateur et de l'utilisateur

Page 14

10 Mise en route du système

c d

ATTENTION

Lors de la fermeture de la commande, veillez à ne pas pincer le câblage.

REMARQUE

Pour éviter tout dommage, assurez-vous que l'avant de la commande est bien encliquetée dans le boîtier arrière.

9.4.2 Fermeture de la commande

1 Emmanchez l'avant de la commande dans le boîtier arrière.

2 Lorsque le lieu d'installation est exempt de poussière, enlevez

le joint de protection.

10 Mise en route du système

ATTENTION

Avant de mettre le système en marche, assurez-vous que:

▪ Le câblage des unités intérieure et extérieure est

terminé.

▪ Les couvercles des boîtiers de commande des unités

intérieure et extérieure sont fermés.

La commande est alimentée par l'unité intérieure. Elle démarrera dès qu'elle est connectée. Pour que la commande puisse fonctionner, assurez-vous donc que l'unité intérieure est sous tension.

Une fois que la commande est sous tension, elle démarre automatiquement. Si c'est la première et la seule commande connectée à l'unité intérieure, elle sera automatiquement désignée comme commande maître. Pour qu'une deuxième commande soit désignée comme commande esclave, une action manuelle est nécessaire. Pour connaître les instructions, voir "10.2Pour désigner

une commande comme esclave"à la page15.

10.1 Contrôleur maître ou esclave

9.5 Ouverture du contrôleur

9.5.1 Précautions lors de l'ouverture du contrôleur

REMARQUE

Le circuit imprimé du contrôleur est monté dans le boîtier avant. Lors de l'ouverture du contrôleur, veillez à ne pas endommager le circuit imprimé.

REMARQUE

Lorsque le boîtier avant et le boîtier arrière sont séparés, assurez-vous que le circuit imprimé n'entre pas en contact avec la poussière ou l'humidité.

9.5.2 Ouverture du contrôleur

1 Insérez un tournevis à tête plate dans l'un des mécanismes de

fermeture inférieurs et tournez-le lentement.

a Unité extérieure b Unité intérieure c Contrôleur distant maître d Contrôleur distant esclave

Le statut maître/esclave est indiqué par les icônes suivantes sur l'écran d'information:

Icône Description

Maître

Esclave

Pour plus d'informations, reportez-vous à "12.1.3 Ecran

d'information"à la page17.

INFORMATIONS

Il est également possible d'utiliser un contrôleur maître ou esclave du même type.

INFORMATIONS

Dans le cas où l'adaptateur d'entrée numérique BRP7A5* fait partie du système, il n'est pas possible de connecter et de désigner un second contrôleur. La connexion d'un deuxième contrôleur lorsque le système contient déjà l'adaptateur provoquera une erreur de l'adaptateur.

Guide de référence de l'installateur et de l'utilisateur

INFORMATIONS

Si un contrôleur esclave n'affiche pas l'écran d'accueil 2 minutes après sa désignation, coupez l'alimentation et vérifiez le câblage.

INFORMATIONS

Après avoir redésigné un contrôleur, le système doit être réinitialisé.

BRC1H519W+K+S7

Contrôleur à distance filaire

4P513689-1D – 2019.05

Page 15

11 Dispositif de régulation à distance: Aperçu

c b d

INFORMATIONS

Les contrôleurs esclaves ne prennent pas en charge toutes les fonctions. Si vous ne trouvez pas une fonction sur un contrôleur esclave, vérifiez-la sur le contrôleur maître.

10.2 Pour désigner une commande comme esclave

Condition requise: Une commande maître est déjà connectée à

l'unité intérieure.

1 Branchez une deuxième commande.

Résultat: Elle démarre automatiquement.

2 Attendez qu'une erreur U5 ou U8 apparaisse à l'écran.

3 Lorsque l'erreur U5 ou U8 apparaît, appuyez sur la touche

et maintenez-la enfoncée jusqu'à ce que "2" apparaisse à l'écran.

Résultat: La commande est à présent désignée comme esclave.

INFORMATIONS

Si le contrôleur esclave n'affiche pas l'écran d'accueil deux minutes après sa désignation, coupez l'alimentation et vérifiez le câblage.

11 Dispositif de régulation à

distance: Aperçu

▪ Lorsqu'il est éteint, appuyez pour mettre le système sous

tension.

▪ Lorsqu'il est allumé, appuyez pour éteindre le système.

ENTRER/ACTIVER /REGLER ▪ Depuis l'écran d'accueil, accédez au menu principal. ▪ A partir du menu principal, entrez dans l'un des sous-

menus.

▪ A partir de l'un des sous-menus respectifs, activez un

mode de fonctionnement/ventilation.

▪ Dans un des sous-menus, confirmez un réglage.

CYCLE/AJUSTER ▪ Cycle gauche. ▪ Pour ajuster un réglage (par défaut: diminuer).

CYCLE/AJUSTER ▪ Cycle droit. ▪ Pour ajuster un réglage (par défaut: augmenter).

11.2 Icônes d'état

Icône Description

Système en marche. Indique que le système

fonctionne.

Arrêt du système. Indique que le système NE fonctionne PAS.

Bluetooth.2 Indique que le contrôleur est en communication avec un appareil mobile, pour une utilisation avec l'appli Madoka Assistant.

Verrouillage. Indique qu'une fonction ou un mode de fonctionnement est verrouillé et ne peut donc pas être utilisé ou sélectionné.

Commande centralisée. Indique que le système est commandé par une commande centralisée (accessoire en option) et que la commande du système par le contrôleur est limitée.

Changement sous commande centralisée. Indique que le changement refroidissement/chauffage est commandé de manière centralisée par une autre unité intérieure ou par un sélecteur de refroidissement/ chauffage en option relié à l'unité extérieure.

Dégivrage/démarrage chaud. Indique que le mode de dégivrage/de démarrage chaud est activé.

11.1 Touches

MARCHE/ARRÊT

(2)

BRC1H519W+K+S7 Contrôleur à distance filaire 4P513689-1D – 2019.05

spectifs.

Programmateur. Indique que le système fonctionne selon un programme ou que la minuterie d'arrêt est activée.

Heure non définie. Indique que l'heure du contrôleur n'est pas réglée.

Fonctionnement du filtre autonettoyant. Indique que le fonctionnement du filtre autonettoyant est actif.

Démarrage rapide. indique que le mode Démarrage rapide est actif (Sky Air uniquement).

Test de fonctionnement. indique que le mode Test de fonctionnement est actif (Sky Air uniquement).

Inspection. Indique que l'unité intérieure ou extérieure est inspectée.

Inspection périodique. Indique que l'unité intérieure ou extérieure est inspectée.

Guide de référence de l'installateur et de l'utilisateur

Page 16

12 Fonctionnement

Icône Description

Secours. Indique que dans le système, une unité

intérieure est définie comme unité intérieure de secours.

Direction du flux d'air individuel. Indique que le réglage du flux d'air individuel est activé.

Information. Indique que le système a un message à transmettre. Pour voir le message, allez à l'écran d'information.

Avertissement. Indique qu'une erreur s'est produite ou qu'un composant de l'unité intérieure doit être entretenu.

Limite de la consommation électrique. Indique que la consommation électrique du système est limitée et qu'il fonctionne avec une capacité limitée.

Fin de limite de la consommation électrique.

Indique que la consommation électrique du système n'est plus limitée et qu'il ne fonctionne plus avec une capacité limitée.

Rotation. Indique que le mode Rotation est actif.

Recul. Indique que l'unité intérieure fonctionne dans

des conditions de recul.

Ventilation. Indique qu'une unité de ventilation à récupération de chaleur est connectée.

INFORMATIONS

▪ Pour plus d'informations sur les icônes de mode de

fonctionnement et de mode de ventilation, voir

"12.2 Mode de fonctionnement" à la page 18 et "12.6.1 Mode de ventilation" à la page 22

respectivement.

▪ La plupart des icônes sont liées à des choses définies

dans l'appli Madoka Assistant. Pour plus d'informations, reportez-vous à l'appli.

11.3 Indicateur de statut

Etat de

fonctionnemen

Système en marche

Système à l'arrêt

Erreur Clignotement (Pas de

Avertissement ON ON ON (lorsque le

Réglage de l'intensité de l'indicateur de statut

Appariement avec l'unité intérieure

INFORMATIONS

Le réglage sur place du contrôleur distant R1-11 permet de modifier le comportement de l'indicateur de statut, ce qui rend le contrôleur utilisable dans les hôtels.

Comportement de l'indicateur de statut

0 (Normal) 1 (Réglage

hôtel 1)

ON ON ON (lorsque le

OFF OFF OFF

changement)

ON ON ON

Clignotement Clignotement Clignotement

2 (Réglage

hôtel 2)

rétroéclairage

s'atténue, l'indicateur de statut s'éteint)

(Pas de

changement)

rétroéclairage

s'atténue, l'indicateur de statut s'éteint)

12 Fonctionnement

12.1 Utilisation de base

12.1.1 Rétroéclairage de l'écran

Pour que le contrôleur puisse fonctionner, le rétroéclairage de l'écran doit être allumé. Dans le cas contraire, le contrôleur ne détecte aucune pression sur un bouton.

Après une période d'inactivité, le rétroéclairage s'éteindra ou se mettra dans un état allumé faiblement, selon les conditions de fonctionnement:

▪ Arrêt du système: rétro-éclairage éteint; ▪ Système en marche: le rétroéclairage est faiblement allumé.

a Indicateur de statut

11.3.1 Comportement

Le comportement de l'indicateur de statut dépend du réglage sur place du contrôleur distant R1-11 (mode d'indicateur de statut). En fonction de la valeur définie pour ce réglage, l'indicateur de statut a le comportement suivant:

Guide de référence de l'installateur et de l'utilisateur

INFORMATIONS

▪ Le changement d'état du rétroéclairage après inactivité

est réglé avec le réglage de champ du contrôleur à distance R1-8 (minuterie de non-fonctionnement). Pour plus d'informations, reportez-vous à "Réglages du

contrôleur à distance"à la page28.

▪ L'atténuation du rétroéclairage se règle avec le réglage

de champ du contrôleur à distance R1-10 (atténuation du rétroéclairage). Pour plus d'informations, reportezvous à "Réglages du contrôleur à distance" à la

page28.

▪ Pour savoir comment régler la luminosité et le

contraste de l'écran lorsque le rétroéclairage est activé, reportez-vous à "13.1.2 Réglages d'écran" à la

page23.

Pour allumer le rétroéclairage

1 Appuyez brièvement sur .

BRC1H519W+K+S7

Contrôleur à distance filaire

4P513689-1D – 2019.05

Page 17

12.1.2 Écran d'accueil

Mode Écran d'accueil

Standard Détaillé

12 Fonctionnement

12.1.3 Ecran d'information

Le contrôleur recueille les informations de fonctionnement dans un écran d'information.

Lorsqu'il y a des informations à transmettre, le contrôleur affiche dans le coin supérieur gauche de l'écran d'accueil.

Sur l'écran d'informations, vous pouvez trouver les informations suivantes:

Icônes de statut

Fonctionnement de l'écran d'accueil

Dans certaines conditions, le contrôleur vous permet d'effectuer des actions à partir de l'écran d'accueil.

Condition Action

Le système fonctionne en mode

Refroidissement, Chauffage ou

Fonctionnement automatique.

Le système est composé

UNIQUEMENT d'unités de

ventilation à récupération de

chaleur.

INFORMATIONS

▪ En fonction de la configuration, l'écran d'accueil affiche

la consigne sous forme de valeur numérique ou de symbole. Pour plus d'informations, reportez-vous à

"12.3.1A propos du point de consigne"à la page19.

▪ Si l'écran d'accueil affiche le point de consigne sous

forme de symbole, il n'affichera que les icônes de statut du mode standard de l'écran d'accueil, même lorsque le contrôleur est en mode détaillé.

Modifier le point de consigne

Modifier le taux de ventilation

Pour la signification des icônes de statut, reportez-vous à

"11.2Icônes d'état"à la page15.

Version du logiciel

a Version du logiciel

INFORMATIONS

▪ La présence d'icônes sur l'écran d'information dépend

du statut de fonctionnement. Le contrôleur peut afficher plus ou moins d'icônes que ce qui est indiqué ici.

▪ L'écran d'informations affiche toujours la version

actuelle du logiciel, quel que soit le statut de fonctionnement.

Pour entrer dans l'écran d'information

Condition requise: Le contrôleur affiche l'écran d'accueil.

1 Appuyez sur et maintenez-le enfoncé jusqu'à ce que l'écran

d'information apparaisse.

INFORMATIONS

La commande est équipée d'une fonction d'économie d'énergie qui vide l'écran après une période d'inactivité. Pour que l'écran s'allume à nouveau, appuyez sur l'un des boutons.

BRC1H519W+K+S7 Contrôleur à distance filaire 4P513689-1D – 2019.05

Guide de référence de l'installateur et de l'utilisateur

Page 18

12 Fonctionnement

12.1.4 Menu principal
