PRZEWODOWY PILOT

ZDALNEGO STEROWANIA

PRZEWODNIK ODNIESIENIA DLA

UŻYTKOWNIKA

BRC073A1

• Dziękujemy, że zdecydowali się Państwo na zakup tego pilota zdalnego

sterowania.

• W tej instrukcji zamieszczono środki ostrożności, których przestrzeganie

jest wymagane w celu prawidłowej eksploatacji produktu.

Przed przystąpieniem do obsługi urządzenia należy uważnie zapoznać się z treścią tej instrukcji i upewnić się, że wszystkie informacje w niej zawarte zostały zrozumiane.

Po przeczytaniu należy zachować tę instrukcję, umieszczając ją w łatwo dostępnym miejscu. W przypadku zmiany użytkownika produktu w przyszłości należy koniecznie przekazać mu tę instrukcję.

Spis treści

Uwagi

Podstawowa

metoda obsługi

Skrócony spis pozycji

menu głównego

Modykowanie ustawień

pozycji menu

Środki ostrożności .................................................... 3

Pozycje, których należy ściśle przestrzegać ............ 4

Nazwy i funkcje.........................................................8

Wyświetlacz LCD ....................................................10

Włącz/wyłącz przycisk Menu/Wprowadzanie

i Anuluj .................................................................... 12

Chłodzenie/ogrzewanie/nawiew/osuszanie/

tryb automatyczny .................................................. 13

Program osuszania.................................................17

Obniżanie ............................................................... 18

Blokada klawiszy .................................................... 19

Omówienie pozycji menu głównego ....................... 20

Menu główne .......................................................... 22

Kierunek nawiewu .................................................. 23

Opcje oszczędzania energii....................................24

Harmonogram.........................................................29

Informacje o konserwacji ........................................ 34

Konguracja............................................................35

Ustawienia bieżące.................................................37

Zegar i Kalendarz ................................................... 38

Język ...................................................................... 40

Konserwacja

Informacje odniesienia

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Konserwacja jednostki i ekranu LCD ......................41

Wyświetlacz kodów awarii ...................................... 42

Komunikat "Konikt trybów" ....................................43

Serwis posprzedażny ............................................. 48

Informacje o tym dokumencie

Czytelnik docelowy

Użytkownik końcowy

Zestaw dokumentacji

Niniejszy dokument jest częścią zestawu dokumentacji. Pełen zestaw składa się z następujących elementów:

Dokument Zawiera... Format

Instrukcja montażu i obsługi Instrukcje instalacji i obsługi Papierowa (w pudełku)

Przewodnik odniesienia dla

instalatora

Przewodnik odniesienia dla

użytkownika

Najnowsze wersje dostarczonej dokumentacji mogą być dostępne na regionalnej stronie internetowej rmy Daikin lub u przedstawiciela handlowego. W celu uzyskania szczegółowych instrukcji patrz nagrania instruktażowe dla instalatorów, dostępne na stronie http://www.daikineurope.com/support-and-manuals/product-information/. W celu uzyskania szczegółowych informacji na temat podłączenia złącza S21 patrz nagrania instruktażowe dla instalatorów dot. sterownika on-line Daikin.

Przygotowanie instalacji, dane techniczne, dane odniesienia,…

Szczegółowe instrukcje krok po kroku oraz informacje dotyczące podstawowej i zaawansowanej obsługi

Pliki w formacie cyfrowym dostępne pod adresem http:// www.daikineurope.com/ support-and-manuals/productinformation/

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Środki ostrożności

Oryginał instrukcji opracowano w języku angielskim. Instrukcje we wszystkich pozostałych językach są tłumaczeniami instrukcji oryginalnej. Tego urządzenia nie powinny używać osoby, w tym dzieci, o obniżonej sprawności zycznej, sensorycznej lub umysłowej, ani osoby bez odpowiedniej wiedzy i doświadczenia, chyba że nad ich bezpieczeństwem będzie czuwała osoba za nie odpowiedzialna, która będzie udzielać.im instrukcji na temat korzystania z urządzenia. Dzieci należy pilnować, tak by nie bawiły się urządzeniem.

Należy uważnie przeczytać niniejszy rozdział Środki ostrożności przed

zamontowaniem pilota zdalnego sterowania.

• Niniejsza instrukcja dzieli środki ostrożności na OSTRZEŻENIA i OSTROŻNIE.

W sekcjach oznaczonych w ten sposób znajdują się informacje dotyczące bezpieczeństwa. Należy przestrzegać wszystkich środków ostrożności podanych poniżej.

OSTRZEŻENIE

OSTROŻNIE

• W instrukcji użyto oznaczeń następującymi piktogramami.

Postępowanie zabronione.

Należy pamiętać o uziemieniu urządzenia.

Pod żadnym pozorem nie dopuszczaj do kontaktu z wodą i wilgocią.

Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub śmierć.

Nieprzestrzeganie tych instrukcji może spowodować uszkodzenie mienia lub obrażenia ciała, które mogą, w zależności od okoliczności, okazać się bardzo poważne w skutkach.

Należy postępować wg podanych instrukcji.

Pod żadnym pozorem nie zbliżaj mokrych rąk.

Informacje na temat pilota

OSTRZEŻENIE

• Pilota zdalnego sterowania nie należy instalować samodzielnie.

Wykonanie instalacji w sposób nieprawidłowy może powodować porażenie prądem elektrycznym lub pożar. Należy skontaktować się z dealerem rmy Daikin.

• Nie należy dokonywać modykacji ani napraw pilota zdalnego sterowania

samodzielnie.

Może to spowodować porażenie prądem elektrycznym lub pożar. Należy skontaktować się z dealerem rmy Daikin.

• Nie należy instalować ani zmieniać dotychczasowego miejsca instalacji

pilota zdalnego sterowania samodzielnie.

Wykonanie instalacji w sposób nieprawidłowy może powodować porażenie prądem elektrycznym lub pożar. Należy skontaktować się z dealerem rmy Daikin.

• Nie należy używać materiałów palnych (np. lakierów do włosów ani

środków owadobójczych) w pobliżu produktu.

Nie czyścić produktu rozpuszczalnikami organicznymi takimi jak rozpuszczalniki do farb. Korzystanie z rozpuszczalników organicznych może powodować uszkodzenie produktu, porażenie prądem elektrycznym lub pożar.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Pozycje, których należy ściśle przestrzegać

OSTROŻNIE

• Nie należy bawić się urządzeniem ani jego pilotem zdalnego sterowania.

Przypadkowe uruchomienie przez dzieci może skutkować osłabieniem organizmu i pogorszeniem stanu zdrowia.

• Nie wolno rozmontowywać pilota zdalnego sterowania.

Dotykanie wewnętrznych części może spowodować porażenie prądem elektrycznym lub pożar. Należy skontaktować się z dealerem rmy Daikin lub autoryzowanym podwykonawcą w celu przeprowadzenia przeglądów wewnętrznych urządzenia i regulacji.

• Aby uniknąć porażenia prądem, nie należy obsługiwać jednostki

mokrymi rękami.

• Nie należy myć pilota zdalnego sterowania pod wodą.

Może to spowodować wystąpienie prądu upływowego i skutkować porażeniem prądem elektrycznym lub pożarem.

• Nie należy pozostawiać panelu sterowania bez nadzoru, gdy występuje

zagrożenie jego zamoczenia.

W przypadku przedostania się do pilota zdalnego sterowania wody istnieje ryzyko wystąpienia prądu upływowego i uszkodzenia podzespołów elektronicznych.

Jednostka wewnętrzna, jednostka zewnętrzna

OSTRZEŻENIE

• Należy pamiętać o tym, że długotrwałe, bezpośrednie oddziaływanie

zimnego lub ciepłego powietrza z klimatyzatora, a także oddziaływanie powietrza zbyt zimnego albo zbyt gorącego, może spowodować osłabienie organizmu i przeziębienie.

• Nie wolno wkładać palców, prętów ani innych przedmiotów do wlotu

lub wylotu powietrza.

Dotknięcie szybko obracających się łopatek wentylatora może być przyczyną obrażeń.

• W przypadku instalacji akcesoriów należy skontaktować się

z wykwalikowanym personelem; należy zwrócić uwagę, aby stosować wyłącznie akcesoria zalecane przez producenta.

W przypadku powstania wad wskutek wykonania prac instalacyjnych na własną rękę może dojść do wycieków wody, porażenia prądem elektrycznym lub pożaru.

• Nie należy używać tego produktu w atmosferze zanieczyszczonej parami

oleju, np. oleju spożywczego lub maszynowego.

Opary oleju mogą być przyczyną pękania urządzenia, porażenia elektrycznego lub pożaru.

• Nie należy używać produktu w miejscach zadymionych, takich jak

kuchnie, ani w miejscach gromadzenia się gazów palnych, żrących lub pyłów metalicznych.

Korzystanie z tego produktu może powodować pożar lub problemy z produktem.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Pozycje, których należy ściśle przestrzegać

• W wypadku wycieku czynnika chłodniczego należy dołożyć wszelkich

starań, aby nie doszło do pożaru.

Jeśli klimatyzator nie działa prawidłowo, tj. nie wytwarza chłodu lub ciepła, przyczyną może być ubytek czynnika chłodniczego. W celu uzyskania pomocy należy skontaktować się z dealerem. Czynnik chłodniczy używany w klimatyzatorze jest bezpieczny i w normalnych warunkach nie wycieka z jednostki. Jednak w razie wycieku kontakt z płomieniem pieca, grzałką lub kuchenką może skutkować wytworzeniem szkodliwych oparów. Do momentu potwierdzenia przez wykwalikowanego specjalistę faktu zakończenia napraw elementów, z których nastąpił wyciek, nie należy korzystać z klimatyzatora.

• W przypadku korzystania z przerywacza obciążenia zaopatrzonego

w bezpiecznik należy upewnić się, że moc bezpiecznika jest właściwa.

Zastosowanie zwykłego przewodnika może spowodować usterki w działaniu lub pożar.

• Nie należy używać bezpiecznika zasilania do uruchamiania lub

zatrzymywania klimatyzatora.

Nieprzestrzeganie tej zasady może skutkować pożarem lub wyciekami wody. Ponadto, w przypadku włączenia funkcji kompensacji awarii zasilania może dojść do gwałtownego uruchomienia się wentylatora, co może skutkować obrażeniami.

• Należy pamiętać o uziemieniu jednostki.

Uziemienia nie wolno wykonywać za pośrednictwem rury, przewodu piorunochronu lub uziemienia instalacji telefonicznej. Nieprawidłowe uziemienie może spowodować porażenie prądem elektrycznym lub pożar. Przepięcia pochodzące od wyładowań atmosferycznych lub z innych źródeł mogą uszkodzić klimatyzator.

• Jeśli klimatyzator jest uszkodzony (wydobywa się z niego zapach

spalenizny itp.), należy wyłączyć zasilanie jednostki i skontaktować się z lokalnym dealerem.

Kontynuowanie pracy w takich okolicznościach może być przyczyną problemów, porażenia prądem elektrycznym lub pożaru.

• W celu uzyskania wskazówek co do postępowania w razie wycieku

czynnika chłodniczego należy skonsultować się z lokalnym dealerem.

Jeśli klimatyzator ma być zainstalowany w niewielkim pomieszczeniu, niezbędne jest zabezpieczenie przed przekroczeniem dopuszczalnego stężenia czynnika chłodniczego w razie jego wycieku. Niewypełnienie tego zalecenia może doprowadzić do wypadku wskutek niedoboru tlenu w powietrzu.

• Należy zainstalować wyłącznik prądu upływowego.

Brak detektora prądu upływowego może być przyczyną porażenia prądem elektrycznym lub pożaru.

•

W przypadku zamoczenia klimatyzatora, np. wskutek katastrofy naturalnej, takiej jak powódź lub tajfun, należy skontaktować się z dealerem.

W takim przypadku nie wolno włączać klimatyzatora, gdyż grozi to porażeniem prądem elektrycznym, uszkodzeniem jednostki lub pożarem.

• Należy upewnić się, że zasilanie klimatyzatora odbywa się za

pośrednictwem osobnego, dedykowanego obwodu.

Korzystanie z innych źródeł zasilania może powodować gromadzenie się ciepła, pożar lub uszkodzenie sprzętu.

OSTRZEŻENIE

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Pozycje, których należy ściśle przestrzegać

OSTROŻNIE

• Po dłuższej eksploatacji należy sprawdzić, czy podstawa i mocowanie

jednostki nie uległy uszkodzeniu.

Dalsza eksploatacja jednostki może bowiem skutkować upadkiem urządzenia, co może spowodować obrażenia.

• Nie wolno zezwalać dzieciom na wspinanie się na jednostkę zewnętrzną;

nie należy też kłaść na nim innych przedmiotów.

Upadek lub ześlizgnięcie może skutkować obrażeniami.

• Nie należy blokować wlotów ani wylotów powietrza.

Utrudniony przepływ powietrza może być przyczyną niedostatecznej wydajności lub innych problemów.

• Aby uniknąć obrażeń, nie należy dotykać wlotów powietrza ani żeber

aluminiowych jednostki.

• Nie należy zdejmować osłony wentylatora jednostki zewnętrznej.

Wentylator urządzenia pracuje na bardzo wysokich obrotach, co w razie kontaktu grozi obrażeniami ciała. Zadaniem osłony jest zabezpieczanie przed dotknięciem wentylatora.

• Nie umieszczać bezpośrednio pod jednostką wewnętrzną ani zewnętrzną

przedmiotów wrażliwych na wilgoć.

W pewnych warunkach skraplanie się wilgoci na jednostce głównej lub przewodach czynnika chłodniczego, zanieczyszczenie ltru powietrza albo zablokowanie odpływu skroplin może spowodować skapywanie wody, powodując zanieczyszczenie lub uszkodzenie tych przedmiotów.

• W pobliżu jednostki nie należy umieszczać pojemników z wodą (takich

jak np. wazony), gdyż grozi to porażeniem elektrycznym lub pożarem.

• Klimatyzatora nie należy używać do celów niezgodnych z jego

przeznaczeniem.

Klimatyzatora nie należy używać do chłodzenia aparatury precyzyjnej, żywności, roślin, zwierząt ani dzieł sztuki, ponieważ może to niekorzystnie wpłynąć na ich wygląd, jakość i/lub żywotność.

• Nie należy ustawiać urządzeń z odkrytym płomieniem w miejscach

wystawionych na działanie strumienia powietrza z klimatyzatora, ponieważ może on ujemnie wpływać na spalanie w palniku.

• Nie umieszczać grzejników bezpośrednio pod jednostką, gdyż unoszące

się ciepło może powodować deformację jednostki.

• Należy upewnić się, że dzieci, rośliny i zwierzęta nie są wystawione

bezpośrednio na oddziaływanie strumienia powietrza z jednostki, może to bowiem mieć niepożądane skutki.

• Nie umieszczać łatwopalnych pojemników, takich jak puszki z aerozolem,

w odległości 1 m od otworu wylotu powietrza z urządzenia.

Pojemniki mogą eksplodować wskutek oddziaływania ciepłego powietrza wydobywającego się z jednostki wewnętrznej lub zewnętrznej.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Pozycje, których należy ściśle przestrzegać

• Klimatyzatora nie wolno montować w miejscu, w którym istnieje ryzyko

wycieków gazów palnych.

W razie wycieku gazu gromadzenie się go w otoczeniu klimatyzatora może stwarzać zagrożenie pożarem.

• Nie należy siadać ani stawać na niestabilnych powierzchniach podczas

obsługi czy konserwacji klimatyzatora.

Niestabilna platforma może być przyczyną obrażeń.

• Nie należy dotykać silnika podczas wymiany ltra.

Silnik może być bardzo gorący i spowodować poparzenia.

• Nie myć klimatyzatora wodą, ponieważ może to skutkować porażeniem

elektrycznym lub doprowadzić do pożaru.

• Od czasu do czasu należy dokonać wentylacji.

Należy zachować szczególną ostrożność podczas korzystania z klimatyzatora z innymi urządzeniami grzewczymi. Niewystarczająca wentylacja może spowodować niedobór tlenu.

• Należy zawsze zatrzymać pracę klimatyzatora i WYŁĄCZYĆ bezpiecznik

zasilania na czas czyszczenia.

W przeciwnym razie może dojść do porażenia prądem elektrycznym lub obrażeń.

• Nie należy myć jednostek wewnętrznych ani zewnętrznych samodzielnie.

Należy skontaktować się z dealerem rmy Daikin.

Niewłaściwy sposób czyszczenia lub nieprawidłowy detergent mogą spowodować uszkodzenie części plastikowych jednostki wewnętrznej lub spowodować wycieki wody. Co więcej, może dojść do awarii, wytwarzania się dymu lub zapłonu wskutek kontaktu części elektrycznych lub silnika w jednostce wewnętrznej z detergentem lub wodą.

• Nie umieszczać obiektów w bezpośrednim sąsiedztwie jednostki

zewnętrznej i nie dopuszczać, aby liście i inne zanieczyszczenia gromadziły się wokół jednostki.

Liście stanowią schronienie dla małych zwierząt, które mogą wejść do jednostki. Po wejściu do jednostki w wyniku kontaktu zwierząt z częściami elektrycznymi może dojść do uszkodzeń, powstania dymu lub pożaru.

• Należy zamocować jednostki w sposób pewny.

Jeśli jednostki nie zostaną zamontowane w sposób pewny, mogą spaść lub ulec poluzowaniu, powodując obrażenia.

• Należy zamontować wąż na skropliny, aby zapewnić skuteczny odpływ

skroplonej wody.

Jeśli podczas pracy klimatyzatora instalacja odprowadzania skroplin nie działa prawidłowo, może dojść do zablokowania w wyniku nagromadzenia się w przewodach rurowych zanieczyszczeń. Może to spowodować wycieki wody z jednostki wewnętrznej. W przypadku emisji podczas eksploatacji nietypowych dźwięków klimatyzator należy zatrzymać i skonsultować się z dealerem.

OSTROŻNIE

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Nazwy i funkcje

1. Przycisk wyboru trybu pracy

11. Ekran LCD

(z podświetleniem)

4. Przycisk W górę

5. Przycisk W dół

6. Przycisk W prawo

7. Przycisk W lewo

9. Lampka pracy

8. Przycisk WŁĄCZONE/ WYŁĄCZONE

3. Przycisk Menu/ Wprowadzanie

10. Przycisk Anuluj

2. Przycisk prędkości wentylatora/kierunku nawiewu

Funkcje inne niż podstawowe elementy obsługi (tj. przycisk WŁĄCZONE/ WYŁĄCZONE, wybór trybu pracy, prędkość wentylatora, kierunku góra/ dół oraz nastawa temperatury) są ustawiane z ekranu menu.

UWAGA

• Nie należy instalować pilota zdalnego sterowania w miejscach narażonych

na bezpośrednie działanie promieni słonecznych. W przeciwnym wypadku może dojść do odbarwienia ekranu LCD, wskutek czego nic nie będzie wyświetlane.

• Nie należy ciągnąć ani skręcać przewodu pilota zdalnego sterowania.

Może to doprowadzić do wyświetlenia usterek na pilocie zdalnego sterowania.

• Nie należy naciskać przycisków pilota zdalnego sterowania twardymi, ostro zakończonymi przedmiotami. Może to doprowadzić do awarii lub uszkodzenia pilota zdalnego sterowania.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Nazwy i funkcje

1. Przycisk wyboru trybu pracy

• Służy do wybierania trybu pracy stosownie

do preferencji. (Patrz "Chłodzenie/

ogrzewanie/nawiew/osuszanie/tryb automatyczny" na stronie 13)

• Dostępne tryby mogą różnić się w

zależności od podłączonego modelu.

2. Przycisk prędkości wentylatora/ kierunku nawiewu

• Służy do zmiany prędkości wentylatora

i kierunku nawiewu. (Patrz "Chłodzenie/

ogrzewanie/nawiew/osuszanie/tryb automatyczny" na stronie 13)

• Dostępne prędkości wentylatora oraz

kierunki nawiewu mogą różnić się w zależności od podłączonego modelu.

3. Przycisk Menu/Wprowadzanie

•

Ten przycisk jest domyślnie włączony. Aby wyłączyć, patrz "Włącz/wyłącz przycisk

Menu/Wprowadzanie i Anuluj" na stronie 12.

• Służy do wyświetlania menu głównego lub

przechodzenia do wybranej pozycji (patrz

"Omówienie pozycji menu głównego" na stronie 20).

4. Przycisk W górę

•

Służy do podnoszenia ustawionej temperatury.

• Następny element w górnej części zostanie

podświetlony. (Należy kontynuować naciskanie tego przycisku w celu przejścia przez wartości lub pozycje).

• Służy do zmiany wybranej pozycji.

5. Przycisk W dół

• Służy do obniżania ustawionej temperatury.

• Następny element w dolnej części zostanie

podświetlony. (Należy kontynuować naciskanie tego przycisku w celu przejścia przez wartości lub pozycje).

• Służy do zmiany wybranej pozycji.

6. Przycisk W prawo

• Służy do podświetlania następnych

elementów po prawej stronie.

• Wyświetlana zawartość jest zmieniana

na następny ekran.

7. Przycisk W lewo

• Służy do podświetlania następnych

elementów po lewej stronie.

• Wyświetlana zawartość jest zmieniana

na poprzedni ekran.

8. Przycisk WŁĄCZONE/ WYŁĄCZONE

• Naciśnij, aby uruchomić lub zatrzymać

klimatyzator.

9. Kontrolka sygnalizacyjna pracy

(zielona)

• Ta kontrolka świeci, gdy urządzenie działa.

• Ta lampka nie świeci się, gdy jednostka jest

WYŁĄCZONA.

• Kontrolka miga w przypadku wystąpienia

błędu lub koniktu trybu.

10. Przycisk Anuluj

• Ten przycisk jest domyślnie włączony.

Aby wyłączyć, patrz "Włącz/wyłącz przycisk

Menu/Wprowadzanie i Anuluj" na stronie 12.

• Służy do powracania do poprzedniego

ekranu.

11. Ekran LCD (z podświetleniem)

• Podświetlenie będzie działać przez około

30 sekund po naciśnięciu jednego z przycisków.

• Działania powiązane z przyciskami,

z wyjątkiem przycisku WŁĄCZONE/ WYŁĄCZONE nie są wykonywane, gdy podświetlenie nie jest włączone.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Nazwy i funkcje

Wyświetlacz LCD

• Dostępne są cztery metody wyświetlania na wyświetlaczu ciekłokrystalicznym (LCD).

Standardowe wyświetlanie, które używane jest domyślnie, oraz Szczegółowe wyświetlanie. Nie ma również możliwości użycia wyłącznie trybu Ikona lub Ikona i Tekst (patrz Przewodnik odniesienia dla instalatora).

• Aby zmienić aktywną metodę wyświetlania, wybierz żądaną metodę wyświetlania

na ekranie Metoda wyświetlania (patrz "Wyświetlacz" na stronie 35).

• Wyświetlona zawartość ekranu będzie zmieniać się odpowiednio do trybu pracy

podłączonych modeli. (np. gdy klimatyzator znajdzie się w trybie ogrzewania, będzie wyświetlany następujący ekran).

Wyświetlacz standardowy

Z ikonami (domyślny) Z ikonami i tekstem

28°C

Wyświetlacz szczegółowy

Grz.

Błąd: Naciśnij przycisk Menu

Ustaw

28°C

 Poza elementami widocznymi na ekranie standardowym na

wyświetlaczu szczegółowym wyświetlany jest zegar oraz szczegółowe pozycje do wyboru.

Z ikonami Z ikonami i tekstem

Pi ą

Grz.

Błąd: Naciśnij przycisk Menu

Pi ą

T.wewn.Ustaw

4 10

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Nazwy i funkcje

1. Tryb pracy

• Wskazuje bieżący tryb pracy.

Tryb pracy

Chłodzenie Ogrzewanie

Wentylator Osuszanie Auto (Chłodzenie)

(Ogrzewanie)

2. Pr. went.

(patrz "Chłodzenie/ogrzewanie/nawiew/

osuszanie/tryb automatyczny" na stronie 13)

• Określa prędkość wentylatora ustawioną

dla klimatyzatora.

• Obroty wentylatora nie będą wyświetlane,

jeśli klimatyzator nie dysponuje funkcją sterowania obrotami wentylatora.

3. Ekran kierunku nawiewu

• Wyświetlany tylko wtedy, gdy klimatyzator

pracuje.

• Wskazuje kierunek nawiewu ustawiony

dla klimatyzatora.

• Możliwe kierunki zależą od typu jednostki

wewnętrznej.

Auto

6. Timer włączony " "

(Patrz "Timer WYŁ." na stronie 28

i "Harmonogram" na stronie 29).

• Oznacza, że włączono harmonogram lub

(SkyAir i VRV)

wyłącznik czasowy.

7. W przypadku centralnego

sterowania " "

• Oznacza, że klimatyzator znajduje się pod

nadzorem urządzeń sterowania centralnego (akcesoria opcjonalne), zaś obsługa systemu za pośrednictwem pilota zdalnego sterowania jest niemożliwa.

8. Obniżenie temperatury " "

(patrz "Obniżanie" na stronie 18)

• Ikona obniżania temperatury miga, gdy

urządzenie jest włączone i jest sterowane funkcją obniżania temperatury.

9. Zegar (12/24-godzinny czasu

rzeczywistego) (patrz "Zegar i Kalendarz"

na stronie 38)

• Oznacza, że zegar jest ustawiony.

• Jeśli nie ustawiono zegara, zostanie

wyświetlony symbol " -- : -- ".

4. Wyświetlacz nastawy/obniżania

temperatury

(patrz "Obniżanie" na stronie 18)

• Gdy jednostka jest WŁĄCZONA,

wyświetlana jest temperatura ustawiona dla klimatyzatora.

•

Gdy jednostka jest WYŁĄCZONA i obniżanie jest wyłączone, wyświetlana jest temperatura ustawiona dla klimatyzatora.

•

Gdy jednostka jest WYŁĄCZONA i obniżanie temperatury jest aktywne, wyświetlana jest temperatura ustawiona dla funkcji obniżania (za pomocą mniejszych cyfr).

10. Szczegółowy wybór

(patrz "Tryb wyświetlania" na

stronie 35)

• Wyświetlany, gdy wybrano tryb

szczegółowego wyświetlania.

• Domyślnie nie są wybrane żadne

pozycje szczegółowe.

11. Problem z timerem " "

• Oznacza, że konieczne jest ponowne

ustawienie zegara.

• Włącznik czasowy nie będzie działać, o ile

zegar nie zostanie ponownie ustawiony.

5. Błąd " "

(patrz "Wyświetlacz kodów awarii" na

stronie 42)

• Oznacza błąd jednostki.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Sposób obsługi

Wyświetlanie

Wyświetlanie ekranów

Ekrany wyświetlane na pilocie zdalnego sterowania podczas pracy.

Sposób obsługi

2 2

Podstawowa metoda obsługi

Funkcje pilota zdalnego sterowania

Menu Główne

Kierunek nawiewu

Oszczędność energii

Harmonogram

Informacje o konserwacji Konfiguracja

Bieżące ustawienia

Harmonogram

Zegar nie został ustawiony. Czy chcesz ustawić go teraz?

Zatw.

Data i czas

Środa

0:00

Zatw.

2014Rok

1Miesiąc 1Dzień

Ustawienie

UstawienieZatw.

NieTak

Obsługa urządzenia

Przyciski należy obsługiwać zgodnie z procedurą.

• Wyświetl Menu Główne.

1/2

(Patrz "Modykowanie głównego menu"

na stronie 22).

• Naciśnij przyciski

wybrać opcję Harmonogram i naciśnij przycisk Menu/Wprowadzanie.

• Naciśnij przyciski (Góra/Dół), aby wybrać opcję Tak i naciśnij przycisk Menu/ Wprowadzanie.

• Zostanie wyświetlony ekran Data i czas.

• Ustaw bieżący rok, miesiąc, dzień i godzinę.

(Patrz "Zegar i Kalendarz" na stronie 38).

Uwaga

• Przed ustawieniem harmonogramu konieczne jest ustawienie zegara.

• Jeśli zegar nie został ustawiony, zostanie wyświetlony ekran podobny do ekranu po lewej.

przycisków

Wyświetla pozycje obsługiwanych przycisków.

(Góra/Dół), aby

Włącz/wyłącz przycisk Menu/Wprowadzanie i Anuluj

Domyślnie przyciski Menu/Wprowadzania i Anulowania są aktywne.

1 2

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

• Aby włączyć/wyłączyć przycisk Menu/

Wprowadzanie i Anuluj, należy trzymać wciśnięty przycisk (Prawo) na ekranie podstawowym.

• Naciśnij 3 przyciski jednocześnie, trzymając naciśnięty przycisk (Prawo).

Podstawowa metoda obsługi

Chłodzenie/ogrzewanie/nawiew/osuszanie/tryb automatyczny

Sposób obsługi

• Należy kilkakrotnie nacisnąć przycisk wyboru

28°C

trybu pracy aż do przejścia do wybranego trybu (chłodzenie, ogrzewanie, tylko wentylacja, osuszanie lub automatyczny).

Uwaga

• Niedostępne tryby pracy nie są wyświetlane.

• Jeśli klimatyzator jest modelem tylko chłodzącym, możliwy jest

tylko wybór trybu chłodzenia, osuszania lub tylko wentylacji.

• Naciśnij przycisk WŁ/WYŁ.

Kontrolka pracy (zielona) zapali się i klimatyzator zacznie działać.

• Ustawiona temperatura zwiększy się

o 1°C, gdy zostanie naciśnięty przycisk

(Góra), oraz zmniejszona o 1°C, gdy

zostanie naciśnięty przycisk (Dół).

Uwaga

Ustawienie temperatury nie jest możliwe w trybie osuszania lub tylko wentylacji.

• Aby zmienić prędkość wentylatora lub

28°C

Poziom/kierunek nawiewu

poziom Kierunek1

Po. 1 (N)

Zatw.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Zat. ruch.

Ustawienie

kierunek nawiewu, naciśnij przycisk prędkości wentylatora/kierunku nawiewu.

•

Aby wybrać ustawienie prędkości wentylatora lub kierunku nawiewu, naciśnij przyciski .

• Naciśnij przyciski (Góra/Dół), aby

wybrać żądany poziom lub pozycję.

Auto

Średnia-niska

Niska

Wysoka

Średnia

Średnia-wysoka

Podstawowa metoda obsługi

Uwaga

• Ze względu na ochronę podzespołów mechanicznych,

klimatyzator może znajdować się w trybie automatycznego sterowania obrotami wentylatora.

• Klimatyzator może znajdować się w trybie automatycznego

sterowania obrotami wentylatora zgodnie z temperaturą w pomieszczeniu.

• Wentylator może również zatrzymać się natychmiast – nie

oznacza to jednak usterki.

• Wprowadzenie zmiany prędkości wentylatora może potrwać

pewien czas.

• W trybie automatycznego nawiewu prędkość wentylatora

regulowana jest automatycznie, stosownie do nastawy i temperatury w pomieszczeniu.

Poziom/kierunek nawiewu

poziom Kierunek1

Po. 1 (N)

Zatw. Ustawienie

Poziom/kierunek nawiewu

poziom

Zatw. Ustawienie

Ustawienie kierunku

nawiewu (góra/dół)

UstawienieZatw.

Zat. ruch.

Kierunek1

RuchomaPo. 1 (N)

• Przy wybranym kierunku nawiewu wybierz żądany kierunek nawiewu za pomocą przycisków Ruchoma lub Zat. ruch. za

pomocą przycisków (Góra/Dół).

Uwaga

• Kierunki nawiewu wyświetlane są na ekranie w następujący

sposób:

Kierunek w górę/w dół Kierunek lewy/prawy

• Wybór opcji Ruchoma wywoła ruch wahadłowy kierownic nawiewu.

• Po wybraniu Zat. ruch. , kierownice kierunku nawiewu

pozostają w pozycji, w jakiej były w chwili naciśnięcia przycisku menu/potwierdzania.

Uwaga

• Aby mienić kierunek nawiewu w lewo/w prawo, patrz "Zmiana

kierunku nawiewu" na stronie 23.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Podstawowa metoda obsługi

• Po ponownym naciśnięciu przycisku WŁ/

WYŁ, klimatyzator zatrzyma pracę, a lampka pracy zostanie WYŁĄCZONA.

Uwaga

• Gdy system zostanie zatrzymany w trybie ogrzewania,

wentylator będzie działał jeszcze przez około 1 minutę, aby usunąć szczątkowe ciepło z jednostki wewnętrznej.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Charakterystyka pracy w trybie chłodzenia

• Gdy temperatura zewnętrzna jest wysoka, może minąć pewien czas,

zanim temperatura pomieszczenia osiągnie ustawioną wartość.

Charakterystyka pracy w trybie ogrzewania

Podstawowa metoda obsługi

Uruchamianie pracy

• Tryb ogrzewania wymaga więcej czasu do osiągnięcia ustawionej temperatury w porównaniu z systemem w trybie chłodzenia. Zaleca się uruchomienie klimatyzatora z wyprzedzeniem, za pośrednictwem timera.

Wykonaj poniższe czynności, aby nie dopuścić do obniżenia wydajności grzewczej oraz aby wyeliminować podmuchy zimnego powietrza. Tryb odszraniania

Temperatura zewnętrzna i wydajność grzewcza

• Klimatyzator automatycznie przejdzie w tryb odszraniania, aby zapobiec gromadzeniu się szronu na jednostce zewnętrznej, co mogłoby spowodować spadek wydajności grzewczej.

• Klimatyzator powróci do normalnej pracy po upływie około 6 do 8 minut (maks. 10 minut).

• W trybie odszraniania wyświetlana jest temperatura w pobliżu temperatury w pomieszczeniu. Może na to mieć wpływ lokalizacja urządzenia.

• Wydajność grzewcza klimatyzatora spada wraz ze wzrostem temperatury zewnętrznej. Jeśli efekt ogrzewania jest niewystarczający, zaleca się użycie innego urządzenia ogrzewającego wraz z klimatyzatorem. (W przypadku użycia urządzenia wykorzystującego spalanie należy regularnie wentylować pomieszczenie). Nie należy używać urządzeń grzewczych w miejscach, w których są one wystawione na działanie podmuchów powietrza z klimatyzatora.

• Klimatyzator działa w oparciu o cyrkulację gorącego powietrza. Dlatego nagrzanie pomieszczenia po uruchomieniu klimatyzatora może potrwać pewien czas. Wentylator jednostki wewnętrznej automatycznie przejdzie do najcichszej intensywności nawiewu aż do czasu, gdy temperatura wewnętrzna systemu wzrośnie do określonego poziomu.

• Jeśli gorące powietrze gromadzi się pod sutem, a w dolnych partiach pomieszczenia jest chłodno, zalecane jest skorzystanie z urządzenia do wymuszania cyrkulacji powietrza. W celu uzyskania szczegółowych informacji należy skontaktować się z dealerem rmy Daikin.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Podstawowa metoda obsługi

Program osuszania

Przygotowania

• Trybu osuszania nie można wybrać, jeśli z braku uprawnień nie jest możliwy wybór trybu

chłodzenia/ogrzewania za pośrednictwem pilota zdalnego sterowania.

Sposób obsługi

• Naciśnij kilkakrotnie przycisk wyboru trybu pracy

i wybierz tryb osuszania.

Uwaga

W zależności od typu jednostki wewnętrznej tryb osuszania może nie być dostępny.

• Naciśnij przycisk WŁ/WYŁ.

Kontrolka pracy zapali się i klimatyzator zacznie działać.

Uwaga

Temperatura i prędkość wentylatora są dobierane automatycznie przez klimatyzator. Dlatego temperatura lub prędkość wentylatora nie może zostać zmieniona w trakcie działania klimatyzatora.

• Aby ustawić kierunek nawiewu, patrz "Kierunek nawiewu" na

3 4

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

stronie 23.

• Po ponownym naciśnięciu przycisku WŁ/WYŁ,

klimatyzator zatrzyma pracę, a lampka pracy zostanie WYŁĄCZONA.

Uwaga

Aby uniknąć wycieku wody lub awarii systemu, nie należy WYŁĄCZAĆ zasilania tuż po zatrzymaniu pracy klimatyzatora. Należy poczekać przynajmniej 5 minut, aby pompa spustowa zakończyła usuwanie pozostałej wody z jednostki wewnętrznej.

Podstawowa metoda obsługi

Charakterystyka pracy w trybie osuszania

W trybie osuszania wilgotność powietrza zostanie obniżona poprzez naprzemienne WŁĄCZANIE chłodzenia i WYŁĄCZANIE klimatyzatora w celu uniknięcia spadku temperatury.

Uwaga

• Temperatura i prędkość wentylatora są sterowane automatycznie

i nie można nimi sterować za pomocą pilota zdalnego sterowania.

• Tryb osuszania nie działa, gdy temperatura w pomieszczeniu

jest za niska.

Obniżanie

Funkcja obniżania temperatury będzie utrzymywać temperaturę pomieszczenia w określonym zakresie, gdy pilot zdalnego sterowania będzie WYŁĄCZONY. Jest to wykonywane przez tymczasowe uruchomienie klimatyzatora, który został wcześniej WYŁĄCZONY przez użytkownika, funkcję harmonogramu lub timer WYŁĄCZENIA.

WYŁ

Chłodzenie

33°C 35°C

Ogrzewanie

Na przykład:

[ Nastawa temperatury obniżenia: chłodzenie 35°C, ogrzewanie 10°C ] [ Różnica odzysku: chłodzenie -2°C, ogrzewanie +2°C ]

• Jeśli temperatura wewnętrzna spadnie poniżej 10°C, ogrzewanie zostanie uruchomione

automatycznie. Jeśli po upływie pół godziny temperatura wzrośnie do 12°C lub bardziej, klimatyzator powróci do pierwotnego stanu.

• Jeśli temperatura wewnętrzna przekroczy 35°C, chłodzenie zostanie uruchomione

automatycznie. Jeśli po upływie pół godziny temperatura spadnie do 33°C lub bardziej, klimatyzator powróci do pierwotnego stanu.

Uwaga

• Ta funkcja jest domyślnie wyłączona. Funkcję tę można włączyć/wyłączyć jedynie na Liście

opcji f. Eco (patrz "Opcje oszczędzania energii" na stronie 24).

• Różnicę można dostosować w menu Warunek obniżenia (patrz "Warunek obniżenia" na

stronie 26).

• Temperaturę funkcji obniżania temperatury można ustawić na ekranie podstawowym,

gdy jednostka jest wyłączona, lub za pomocą harmonogramu.

•

Obniżenie spowoduje WŁĄCZENIE jednostki na przynajmniej 30 minut, chyba że zmieniona zostanie nastawa temperatury obniżenia lub jednostka zostanie WŁĄCZONA przyciskiem WŁ/WYŁ.

• Gdy obniżenie WŁĄCZY klimatyzator w trybie Auto, pilot zdalnego sterowania zostanie

przełączony na tylko chłodzenie lub ogrzewanie, w zależności od tego, które ustawienie będzie odpowiednie, oraz wyświetlana będzie tylko dana nastawa temperatury obniżenia.

•

Temperatura mierzona jest wewnątrz jednostki klimatyzatora (gdy jednostka jest WYŁĄCZONA). Ponieważ w rzeczywistości nie ma przepływu powietrza, zmierzona temperatura wewnątrz jednostki klimatyzatora może różnić się (maksymalnie o 3°C) od rzeczywistej temperatury w pomieszczeniu.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

10°C 12°C

Podstawowa metoda obsługi

Obniżenia temperatury nie należy włączać w razie instalacji scentralizowanego

Sposób obsługi

kontrolera poprzez adapter interfejsu KRP928 do klimatyzatora pomieszczeń.

35°C

Blokada klawiszy

Ikona obniżenia temperatury " " miga, gdy jednostka jest WŁĄCZONA i jest sterowana funkcją obniżenia temperatury.

Prędkości wentylatora nie można zmienić, gdy obniżenie jest aktywne, a w konsekwencji prędkość wentylatora nie jest widoczna.

Kierunek nawiewu można zmienić tylko za pomocą menu, gdy aktywne jest obniżenie temperatury.

Sposób obsługi

Przyciski zostały zablokowane

Przyciśnij przycisk menu przez 4 s aby anulować

Zatw.

28°C

Wyłącz użycie wszystkich przycisków.

• Naciskaj przycisk Menu/Wprowadzanie przez

co najmniej 4 sekundy. (gdy jest włączone podświetlenie)

• Gdy klawisze są zablokowane, wszystkie przyciski

są wyłączone.

• Gdy naciśnięty zostanie jeden z przycisków,

wyświetlony zostanie komunikat po lewej stronie.

• Aby anulować blokadę klawiszy, należy

kontynuować naciskanie przycisku Menu/ Wprowadzanie przez co najmniej 4 sekundy. (gdy jest włączone podświetlenie)

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Skrócony spis pozycji menu głównego

Omówienie pozycji menu głównego

Uwaga

• Dostępne pozycje mogą różnić się w zależności od podłączonego modelu.

• W menu wyświetlane są tylko dostępne pozycje.

Ustawienia i pozycje na

wyświetlaczu

Kierunek nawiewu

Oszczędność

(1)

energii

Harmono-

(2)

gram

Lista opcji f. Eco Włącz lub wyłącz "Oszczędność energii". Ust. zakresu

nastawy

Warunek obniżenia Ustaw różnicę temperatury obniżenia, po której

Auto zerow. nastawy Zmień nastawę temperatury do ustawionej

Timer Wył. System jest wyłączany automatycznie

Włącz/Wyłącz Włącz lub wyłącz funkcję harmonogramu. Ustawienia numeru

harmonogramu Wakacje

Ustawienia Wybierz, kiedy tryby pracy mają być

Zmień kierunek nawiewu.

• Sterowanie kierownicami kierunku nawiewu

odbywa się automatycznie: w górę i w dół (w lewo i w prawo).

• Dostępne są kierunku z ruchem

omiatającym i bez ruchu omiatającego.

• Ta funkcja nie jest dostępna we wszystkich

modelach.

Zakres temperatury nastawy można ograniczyć dla trybu chłodzenia, ogrzewania i trybu automatycznego.

jednostka przejdzie do stanu WYŁĄCZENIA.

wstępnie nastawy temperatury po pracy przez ustawiony okres czasu, nawet jeśli nastawa temperatury zostanie zmieniona.

• Można ustawić czas w zakresie od 30 do

120 minut w krokach co 30 minut.

po upływie wybranego czasu (po każdym uaktywnieniu systemu).

• Można wybrać wartość z zakresu od 30

do 180 minut, z krokiem co 10 minut.

Wybierz numer aktywnego harmonogramu (harmonogram nr 1, 2 lub 3).

Wybierz dni tygodnia, dla których harmonogram będzie wyłączony. Ta funkcja jest używana, gdy harmonogram nie musi być aktywny, np. gdy użytkownik jest na wakacjach.

uruchamiane i/lub zatrzymywane każdego dnia tygodnia. Dla każdego dnia można wybrać do 5 czynności.

Opis

Strona

z opisem

24 25

29 30

Ustawień: Obniż., Ust. zakresu nastawy, Warunek obniżenia i Auto zerow. nastawy nie należy używać, gdy podłączony jest centralny sterownik

2) Funkcja harmonogramu może zostać ograniczona w razie instalacji scentralizowanego kontrolera poprzez adapter interfejsu

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

poprzez adapter interfejsu KRP928 do klimatyzatora pomieszczeń

KRP928 do klimatyzatora pomieszczeń.

Skrócony spis pozycji menu głównego

Ustawienia i pozycje na

wyświetlaczu

Informacje o konserwacji

Konguracja

Wyświetlacz

Ustawienie kontrastu

Ustawienia bieżące

Zegar

Data i czas Skonguruj ustawienie daty i godziny.

i Kalendarz

Zegar 12H/24H Czas może być wyświetlany w formacie

Język

Opis

Wyświetla dane kontaktowe serwisu.

• Wyświetlenie:

Przełącz pomiędzy wyświetlaniem standardowym i szczegółowym.

•

Ustawienia wyświetlania szczegółowego: Wybierz, czy wyświetlana jest temperatura pomieszczenia (w pobliżu jednostki wewnętrznej), temperatura zewnętrzna lub nic.

Dostosuj kontrast wyświetlacza LCD.

Wyświetla listę bieżących ustawień dla dostępnych pozycji.

• Domyślnie czas wyświetlany jest

w formacie 24H.

• Dokładność zegara wynosi ±30 sekund

miesięcznie.

• W przypadku awarii zasilania trwającej

nie dłużej niż 48 godzin zegar kontynuuje pracę dzięki zapasowemu źródłu zasilania.

12-godzinnym lub 24-godzinnym. Wybierz język w zależności od

zainstalowanego pakietu językowego.

Strona

z opisem

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Sposób obsługi

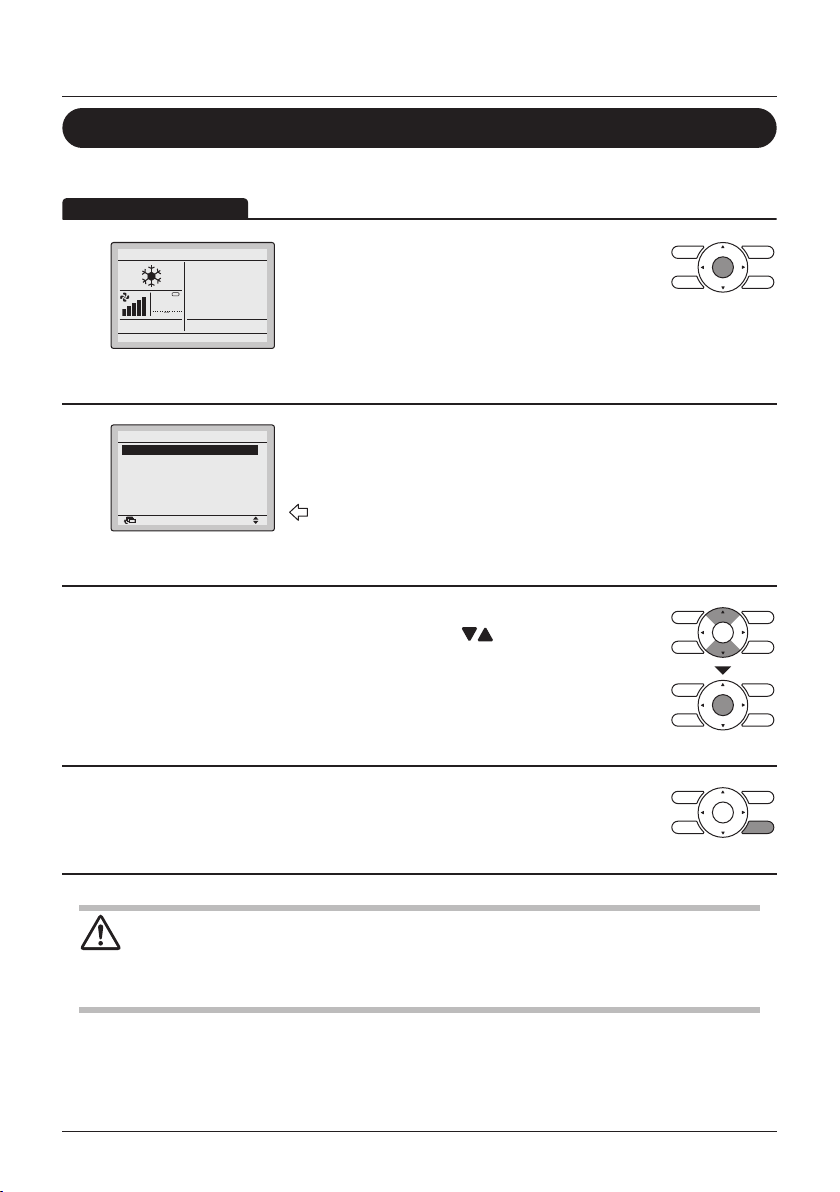

Modykowanie ustawień pozycji menu

Menu główne

Modykowanie głównego menu

• Naciśnij przycisk Menu/Wprowadzanie.

28°C

Ekran podstawowy

• Zostanie wyświetlone Menu Główne.

1/2Menu Główne

Zostaną wyświetlone instrukcje dotyczące

manipulowania przyciskami.

• Wybieranie pozycji z Menu Główne.

1. Naciśnij przyciski (Góra/Dół), aby wybrać żądaną pozycję.

2. Naciśnij przycisk Menu/Wprowadzanie, aby wyświetlić wybrany ekran ustawień.

Kierunek nawiewu

Oszczędność energii Harmonogram Informacje o konserwacji Konfiguracja Bieżące ustawienia

UstawienieZatw.

Menu główne

• Aby powrócić do ekranu podstawowego z ekranu

Menu Główne, naciśnij przycisk Anuluj.

Ostrożnie

• Jeśli podczas wyświetlania Menu Główne przez 5 minut nie zostanie naciśnięty żaden

przycisk, ekran automatycznie powróci do ekranu podstawowego.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Modykowanie ustawień pozycji menu

Sposób obsługi

Kierunek nawiewu

Zmiana kierunku nawiewu

• Wyświetl Menu Główne (patrz "Modykowanie

UstawienieZatw.

Kierunek2 Ruchoma

1/2Menu Główne

głównego menu" na stronie 22)

• Naciśnij przyciski wybrać Kierunek nawiewu i naciśnij przycisk

Menu/Wprowadzanie.

•

Wybierz żądany kierunek nawiewu:

Ruchoma lub Zat. ruch. za pomocą

przycisków (Góra/Dół).

• Wybierz kierunek Góra/Dół lub Lewo/Prawo za pomocą przycisków (Lewo/Prawo).

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

Kierunek nawiewu

Oszczędność energii Harmonogram Informacje o konserwacji Konfiguracja Bieżące ustawienia

Kierunek nawiewu

Kierunek1

Ruchoma

Kierunek

Ruchoma

UstawienieZatw.

(Góra/Dół), aby

UstawienieZatw.

Ustawienie kierunku

nawiewu (góra/dół)

Kierunek nawiewu

Kierunek

Ruchoma

UstawienieZatw.

Kierunek2 Ruchoma

Ustawienie kierunku nawiewu (lewo/prawo) Uwaga: Widoczne tylko, gdy dostępne.

Uwaga

• Kierunki nawiewu wyświetlane są na ekranie w następujący

sposób:

Kierunek w górę/w dół Kierunek lewy/prawy

• Wybór opcji Ruchoma wywoła ruch wahadłowy kierownic

nawiewu. Gdy wybrana zostanie opcja Ruchoma , wszystkie kierunki nawiewu będą widoczne jednocześnie.

• Po wybraniu Zat. ruch. , kierownice kierunku nawiewu

pozostają w pozycji, w jakiej były w chwili naciśnięcia przycisku menu/potwierdzania.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Modykowanie ustawień pozycji menu

Sposób obsługi

Ruch kierownic nawiewu powietrza

Gdy aktywne są wymienione poniżej warunki pracy, kierunek nawiewu kontrolowany jest automatycznie. Rzeczywista eksploatacja może więc różnić się od wyświetlanej na pilocie zdalnego sterowania.

• Temperatura pomieszczenia jest wyższa niż temperatura ustawiona

Warunki pracy

na pilocie zdalnego sterowania (w trybie ogrzewania).

• W trakcie pracy ciągłej z nawiewem poziomym.

Uwaga

Tryb ogrzewania obejmuje pracę w trybie automatycznym.

Opcje oszczędzania energii

Lista opcji f. Eco

Niektórych funkcji nie należy włączać w razie instalacji scentralizowanego kontrolera poprzez adapter interfejsu KRP928 do klimatyzatora pomieszczeń.

• Wyświetl Menu Główne.

1/2

(Patrz "Modykowanie głównego menu" na

stronie 22).

• Naciśnij przyciski

(Góra/Dół), aby wybrać

ustawienie Oszczędność energii , a następnie naciśnij przycisk Menu/Wprowadzanie.

Menu Główne

Kierunek nawiewu

Oszczędność energii

Harmonogram Informacje o konserwacji Konfiguracja Bieżące ustawienia

UstawienieZatw.

Timer Wył.

1/2

• Naciśnij przyciski (Góra/Dół), aby wybrać

ustawienie Lista opcji f. Eco , a następnie naciśnij przycisk Menu/Wprowadzanie.

• Naciśnij przyciski (Góra/Dół), aby zmienić

: ON : OFF : OFF : OFF

ustawienia na ON lub OFF .

• Przesuń kursor za pomocą przycisków

(Lewo/Prawo).

• Naciśnij ponownie przycisk Menu/Wprowadzanie

Oszczędność energii

Lista opcji f. Eco

Ust. zakresu nastawy

Warunek obniżenia

Auto zerow. nastawy

Timer Wył.

UstawienieZatw.

Lista opcji f. Eco

Ust. zakresu nastawy

Warunek obniżenia

Auto zerow. nastawy

UstawienieZatw.

po wprowadzeniu wszystkich zmian. Zostanie wyświetlony ekran umożliwiający potwierdzenie.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Modykowanie ustawień pozycji menu

Sposób obsługi

Lista opcji f. Eco

Zapisać ustawienia?

UstawienieZatw.

NieTak

• Naciśnij przyciski (Lewo/Prawo), aby wybrać ustawienie Tak .

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

Ustawienie zakresu nastawy

Nie można używać tej funkcji w razie instalacji scentralizowanego kontrolera poprzez adapter interfejsu KRP928 do klimatyzatora pomieszczeń.

Oszczędność energii

Lista opcji f. Eco

Ust. zakresu nastawy

Warunek obniżenia

Auto zerow. nastawy

Timer Wył.

UstawienieZatw.

Ust. zakresu nastawy

Uwaga

Chł.

18°C – 32°C

Grz.

10°C – 30°C

Auto

18°C – 30°C

UstawienieZatw.

• Domyślne ograniczenie ustawienia zakresu nastawy to [18°C→32°C] dla chłodzenia,

[10°C→30°C] dla ogrzewania i [18°C→30°C] dla trybu automatycznego. To ustawienie zakresu nastawy jest ustawieniem ogólnym i w wyniku tego jest zawsze aktywne, niezależnie od tego, gdy opcja Ust. zakresu nastawy jest włączona, czy wyłączona.

• Domyślne ustawienie zakresu nastawy dla operacji obniżania to [33°C→37°C] dla chłodzenia

i [10°C→15°C] dla ogrzewania. Tego ustawienia zakresu nastawy nie można zmienić.

• Wyświetl Oszczędność energii (Patrz "Lista opcji f.

Eco" na stronie 24).

• Naciśnij przyciski opcję Ust. zakresu nastawy i naciśnij przycisk

Menu/Wprowadzanie.

• Naciśnij przyciski (Góra/Dół), aby zmienić ustawienie zakresu nastawy chłodzenia lub ogrzewania.

• Przesuń kursor za pomocą przycisków (Lewo/Prawo).

• Naciśnij ponownie przycisk Menu/Wprowadzanie po wprowadzeniu wszystkich zmian. Zostanie wyświetlony ekran umożliwiający potwierdzenie.

(Góra/Dół), aby wybrać

Ust. zakresu nastawy

Zapisać ustawienia?

NieTak

UstawienieZatw.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

• Naciśnij przyciski (Lewo/Prawo), aby wybrać ustawienie Tak .

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

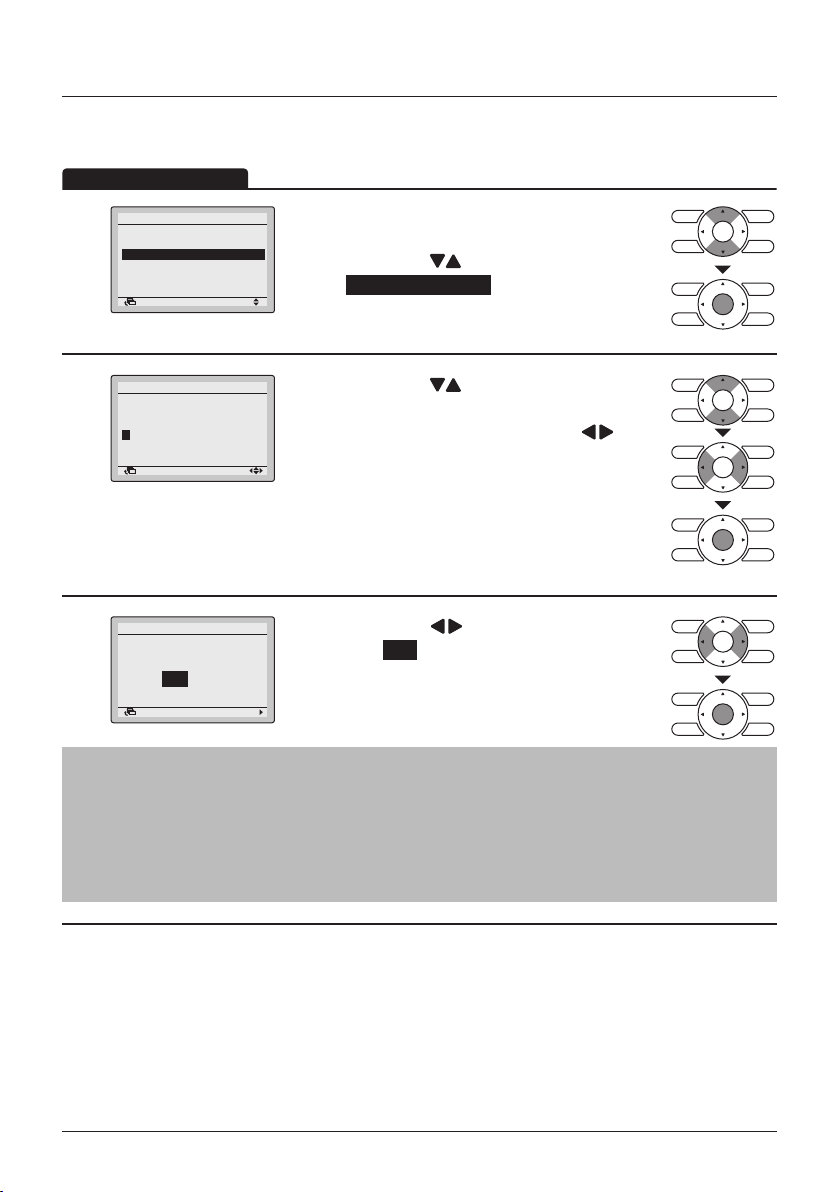

Warunek obniżenia

Sposób obsługi

Nie można używać tej funkcji w razie instalacji scentralizowanego kontrolera poprzez adapter interfejsu KRP928 do klimatyzatora pomieszczeń.

Modykowanie ustawień pozycji menu

Oszczędność energii

Lista opcji f. Eco

Ust. zakresu nastawy

Warunek obniżenia

Auto zerow. nastawy

Timer Wył.

UstawienieZatw.

Warunek obniżenia Różnica odzysku

Chłodz. Grzanie +2°C

-2°C

UstawienieZatw.

Warunek obniżenia Zapisać ustawienia?

NieTak

UstawienieZatw.

Uwaga

• Domyślne ograniczenie ustawienia zakresu nastawy to [18°C→32°C] dla chłodzenia,

• Domyślne ustawienie zakresu nastawy dla operacji obniżania to [33°C→37°C] dla chłodzenia

i [10°C→15°C] dla ogrzewania. Tego ustawienia zakresu nastawy nie można zmienić.

• Wyświetl Oszczędność energii (Patrz "Lista opcji f.

Eco" na stronie 24).

• Naciśnij przyciski opcję Warunek obniżenia i naciśnij przycisk

Menu/Wprowadzanie.

• Naciśnij przyciski (Góra/Dół), aby zmienić różnicę trybu obniżenia.

• Przesuń kursor za pomocą przycisków (Lewo/Prawo).

• Naciśnij ponownie przycisk Menu/Wprowadzanie po wprowadzeniu wszystkich zmian. Zostanie wyświetlony ekran umożliwiający potwierdzenie.

• Naciśnij przyciski (Lewo/Prawo), aby wybrać ustawienie Tak .

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

(Góra/Dół), aby wybrać

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Modykowanie ustawień pozycji menu

Sposób obsługi

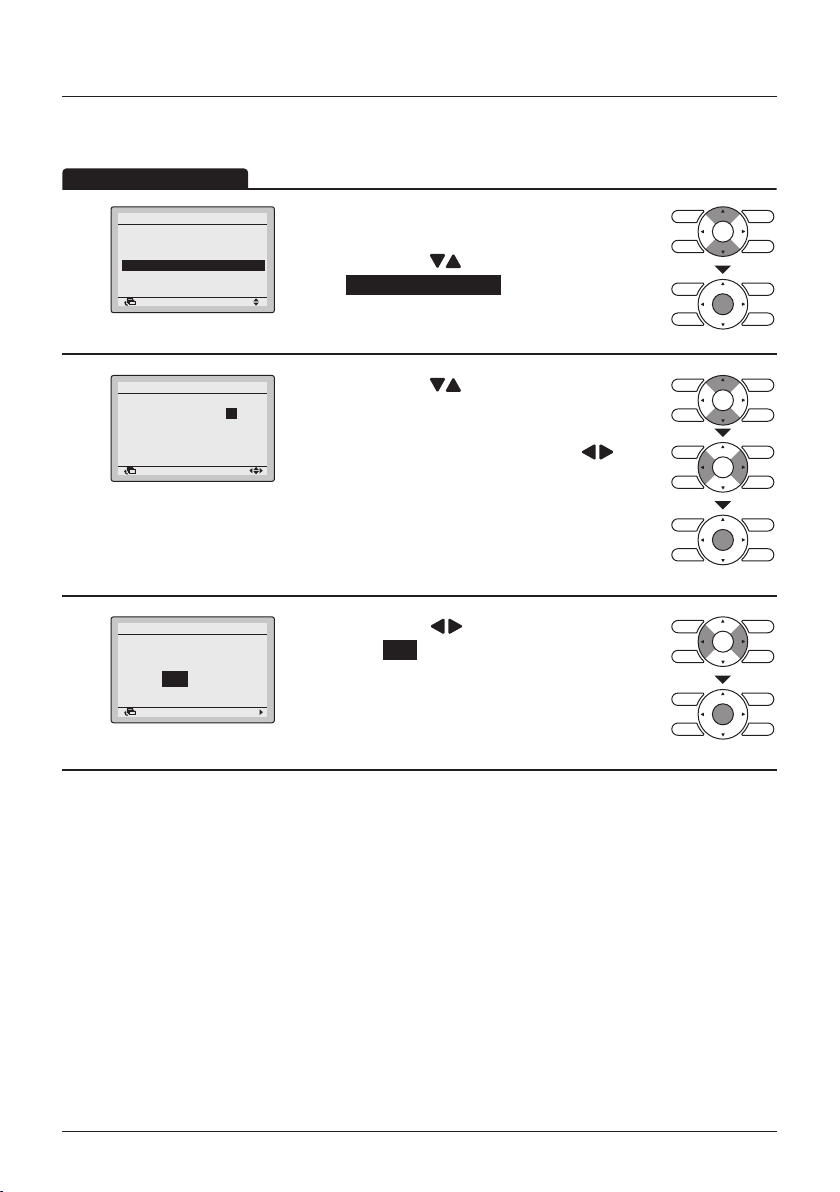

Auto zerow. nastawy

Nie można używać tej funkcji w razie instalacji scentralizowanego kontrolera poprzez adapter interfejsu KRP928 do klimatyzatora pomieszczeń.

Oszczędność energii

Lista opcji f. Eco Ust. zakresu nastawy

Warunek obniżenia

Auto zerow. nastawy

Timer Wył.

UstawienieZatw.

Auto zerow. nastawy

Chłodz.

Nast. temp.: Ust. czas:

Grzanie

Nast. temp.: Ust. czas:

UstawienieZatw.

Auto zerow. nastawy

Zapisać ustawienia?

UstawienieZatw.

• Wyświetl Oszczędność energii (Patrz "Lista opcji f.

Eco" na stronie 24).

• Naciśnij przyciski

(Góra/Dół), aby wybrać

opcję Auto zerow. nastawy i naciśnij przycisk Menu/Wprowadzanie.

2/2

• Naciśnij przyciski (Góra/Dół), aby ustawić

28 °C

30 min

20°C 30 min

temperaturę nastawy i czas automatycznego zerowania nastawy.

• Przesuń kursor za pomocą przycisków (Lewo/Prawo).

• Naciśnij ponownie przycisk Menu/Wprowadzanie po wprowadzeniu wszystkich zmian. Zostanie wyświetlony ekran umożliwiający potwierdzenie.

• Naciśnij przyciski (Lewo/Prawo), aby wybrać ustawienie Tak .

NieTak

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Timer WYŁ.

Sposób obsługi

Modykowanie ustawień pozycji menu

Oszczędność energii

Lista opcji f. Eco Ust. zakresu nastawy

Warunek obniżenia

Auto zerow. nastawy

Timer Wył.

UstawienieZatw.

Timer Wył. Po włączeniu,

automatycznie wyłączy się po

minutach.

UstawienieZatw.

Timer

Zapisać ustawienia?

UstawienieZatw.

• Wyświetl Oszczędność energii (Patrz "Lista opcji f.

Eco" na stronie 24).

• Naciśnij przyciski opcję Timer Wył. i naciśnij przycisk Menu/

Wprowadzanie.

• Użyj przycisków (Góra/Dół) do ustawienia czasu, po którym jednostka zostanie ponownie automatycznie wyłączona. Wyboru można dokonywać z przyrostem co 10 minut, w zakresie od 30 do 180 minut. Przytrzymanie przycisku powoduje, że wartość jest zmieniana w sposób ciągły. Po naciśnięciu przycisku Menu/Wprowadzanie zostanie wyświetlony ekran umożliwiający potwierdzenie ustawień.

• Naciśnij przycisk (Lewo/Prawo), aby wybrać ustawienie Tak .

NieTak

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

(Góra/Dół), aby wybrać

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Modykowanie ustawień pozycji menu

Harmonogram

Włącz/Wyłącz

Funkcja harmonogramu może zostać ograniczona w razie instalacji scentralizowanego

Sposób obsługi

kontrolera poprzez adapter interfejsu KRP928 do klimatyzatora pomieszczeń.

Menu Główne

Kierunek nawiewu

Oszczędność energii

Harmonogram

Informacje o konserwacji Konfiguracja Bieżące ustawienia

Harmonogram

Zegar nie został ustawiony. Czy chcesz ustawić go teraz?

UstawienieZatw.

NieTak

Ustawienie

Zatw.

Data i czas

2014Rok

1Miesiąc 1Dzień

Środa

0:00

Zatw.

Ustawienie

Harmonogram

Włącz/Wyłącz

Ust. numeru harmonogramu

Wakacje

Ustawienia

UstawienieZatw.

• Wyświetl Menu Główne.

1/2

(Patrz "Modykowanie głównego menu" na

stronie 22).

• Naciśnij przyciski

(Góra/Dół), aby wybrać

opcję Harmonogram i naciśnij przycisk Menu/ Wprowadzanie.

Uwaga

• Przed ustawieniem harmonogramu konieczne

jest ustawienie zegara.

• Jeśli zegar nie został ustawiony, zostanie

wyświetlony ekran podobny do ekranu po lewej.

• Naciśnij przyciski (Góra/Dół), aby wybrać opcję Tak i naciśnij przycisk Menu/

Wprowadzanie.

• Zostanie wyświetlony ekran Data i czas.

• Ustaw bieżący rok, miesiąc, dzień i godzinę.

(Patrz "Zegar i Kalendarz" na stronie 38).

2/2

• Naciśnij przyciski (Góra/Dół), aby wybrać opcję Włącz/Wyłącz i naciśnij przycisk Menu/

Wprowadzanie.

Harmonogram

Włącz/Wyłącz

Wyłącz

UstawienieZatw.

• Naciśnij przyciski (Góra/Dół), aby wybrać opcję Włącz lub Wyłącz .

• Po naciśnięciu przycisku Menu/Wprowadzanie zostanie wyświetlony ekran umożliwiający potwierdzenie.

Uwaga

Harmonogram jest włączony. Aby zmodykować numer wybranego harmonogramu, patrz

"Ust. numeru harmonogramu" na stronie 30.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Modykowanie ustawień pozycji menu

Sposób obsługi

Harmonogram

Zapisać ustawienia?

UstawienieZatw.

NieTa k

• Naciśnij przyciski (Lewo/Prawo), aby wybrać ustawienie Tak .

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

Ust. numeru harmonogramu

Można zaprogramować do trzech różnych harmonogramów.

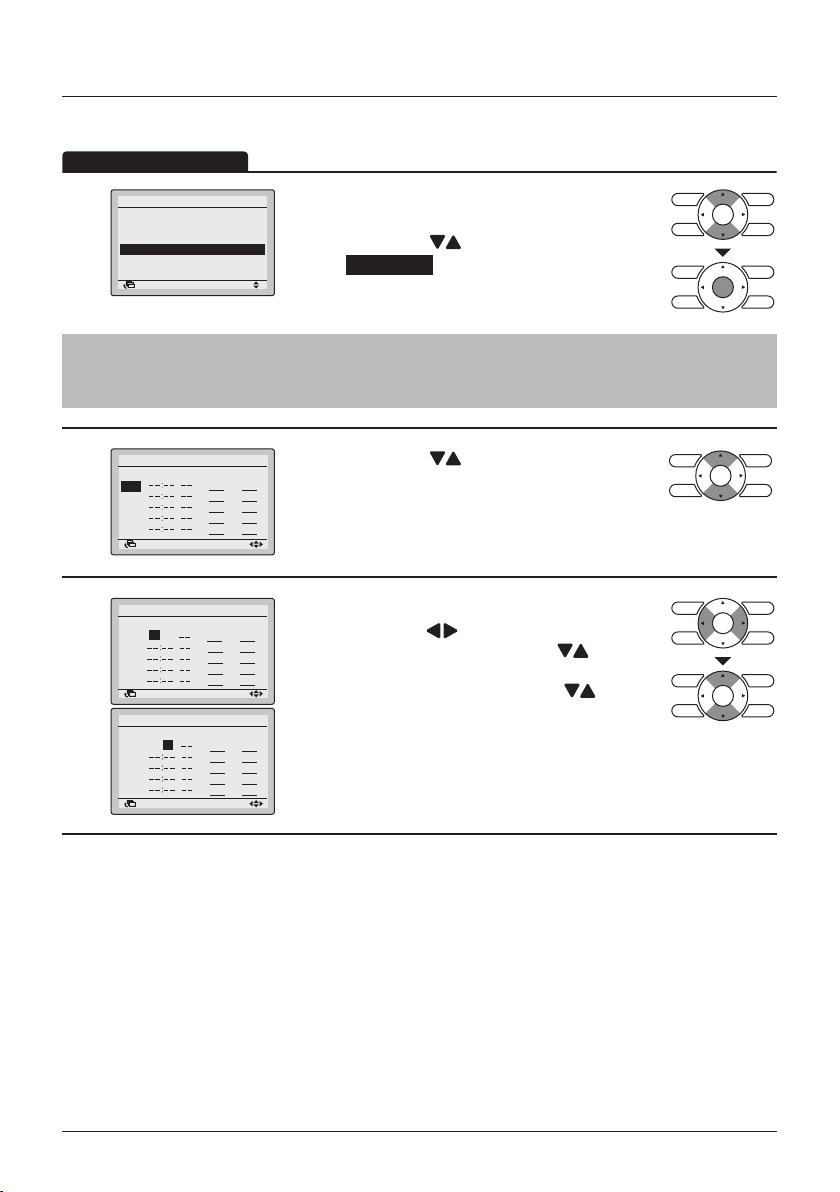

• Wyświetl menu Harmonogram. (Patrz "Włącz/

2/2

Wyłącz" na stronie 29).

• Naciśnij przyciski opcję Ust. numeru harmonogramu i naciśnij

przycisk Menu/Wprowadzanie.

• Naciśnij przyciski (Góra/Dół), aby wybrać opcję Harmonogram nr 1 , Harmonogram nr 2 lub Harmonogram nr 3 .

• Po naciśnięciu przycisku Menu/Wprowadzanie zostanie wyświetlony ekran umożliwiający potwierdzenie.

Harmonogram

Włącz/Wyłącz

Ust. numeru harmonogramu

Wakacje

Ustawienia

UstawienieZatw.

Harmonogram Ust. numeru harmonogramu

Harmonogram nr 1

UstawienieZatw.

(Góra/Dół), aby wybrać

Harmonogram

Zapisać ustawienia?

NieTa k

UstawienieZatw.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

• Naciśnij przyciski (Lewo/Prawo), aby wybrać

ustawienie Tak .

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

Modykowanie ustawień pozycji menu

Sposób obsługi

Wakacje

Harmonogram będzie nieaktywny w dni, które skongurowano jako dni wakacji.

Harmonogram

Włącz/Wyłącz

Ust. numeru harmonogramu

Wakacje

Ustawienia

UstawienieZatw.

• Wyświetl menu Harmonogram. (Patrz "Włącz/

Wyłącz" na stronie 29).

• Naciśnij przyciski opcję Wakacje i naciśnij przycisk Menu/

Wprowadzanie.

(Góra/Dół), aby wybrać

Harmonogram

Wakacje

Wielokrotny wybór

UstawienieZatw.

Uwaga

• Jako dni świąteczne można wybrać wiele dni.

• Aby możliwe było ponowne wprowadzenie ustawień harmonogramu dla dnia określonego jako

świąteczny, konieczne jest uprzednie anulowanie ustawienia dnia jako świątecznego.

Harmonogram

Wakacje

Wielokrotny wybór

ŚroWtoPonNie

Czw

UstawienieZatw.

Harmonogram

Zapisać ustawienia?

NieTak

UstawienieZatw.

• Naciśnij przyciski (Lewo/Prawo), aby wybrać żądany dzień.

SobPiąCzwŚroWtoPonNie

• Naciśnij przyciski " " w celu ustawienia dnia jako dnia świątecznego.

• Naciśnij ponownie przycisk Menu/Wprowadzanie po wprowadzeniu wszystkich zmian. Zostanie

SobPią

wyświetlony ekran umożliwiający potwierdzenie ustawień.

• Naciśnij przycisk (Lewo/Prawo), aby wybrać ustawienie Tak .

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

(Góra/Dół), aby wyświetlić

Harmonogram nr 1

Czas Czyn Chł. Grz.

Nie

Świ

UstawienieZatw.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Uwaga

Na ekranie ustawień harmonogramu zostanie wyświetlony tekst "Świ" dla dni, które zostały ustawione jako dni świąteczne.

Ustawienia harmonogramu

Sposób obsługi

Po zapisaniu harmonogramu zostanie on automatycznie włączony.

Modykowanie ustawień pozycji menu

Harmonogram

Włącz/Wyłącz

Ust. numeru harmonogramu

Wakacje

Ustawienia

UstawienieZatw.

Uwaga

Można zmodykować ustawienia harmonogramu dla wybranego harmonogramu. Aby zmodykować wybrany harmonogram, patrz "Ust. numeru harmonogramu" na stronie 30.

Harmonogram nr 1

Czas Czyn Chł. Grz.

Pon

UstawienieZatw.

Harmonogram nr 1

Czas Czyn Chł. Grz.

Pon

– 6: 00

UstawienieZatw.

Harmonogram nr 1

Czas Czyn Chł. Grz.

– 6: 00

Pon

• Wyświetl menu Harmonogram. (Patrz "Włącz/

2/2

Wyłącz" na stronie 29).

• Naciśnij przyciski opcję Ustawienia i naciśnij przycisk Menu/

Wprowadzanie.

• Naciśnij przyciski (Góra/Dół), aby wybrać dzień do ustawienia.

• Ustaw godzinę dla wybranego dnia.

•

Naciśnij przyciski (Lewo/Prawo), aby przenieść podświetloną pozycję, oraz przyciski (Góra/ Dół), aby wprowadzić godzinę rozpoczęcia żądanej operacji. Każde naciśnięcie przycisku (Góra/ Dół) powoduje zmianę wartości o 1 godzinę lub 1 minutę.

(Góra/Dół), aby wybrać

UstawienieZatw.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Modykowanie ustawień pozycji menu

Harmonogram nr 1

Czas Czyn Chł. Grz.

Pon

– 6:00

UstawienieZatw.

Harmonogram nr 1

Czas Czyn Chł. Grz.

Pon

– 6:00

ON 32°C 16°C

UstawienieZatw.

Harmonogram nr 1

Czas Czyn Chł. Grz.

Pon

– 6:00

24°C 21°C

– 8:00

OFF

UstawienieZatw.

Harmonogram nr 1

Czas Czyn Chł. Grz.

Pon

– 6:00

24°C 21°C

– 8:00

OFF

29°C 10°C

17:30

24°C 21°C

22:00

UstawienieZatw.

Harmonogram nr 1

Czas Czyn Chł Grz.

Pon

– 6:00

24°C 21°C

– 8:00

OFF

29°C 10°C

17:30

24°C 21°C

22:00

OFF

28°C 17°C

UstawienieZatw.

Harmonogram nr 1

Czas Czyn Chł. Grz.

Wto

– 6:00

24°C 21°C

– 8:00

OFF

29°C 10°C

17:30

24°C 21°C

22:00

OFF

28°C 17°C

UstawienieZatw.

•

Naciśnij przyciski (Lewo/Prawo), aby przenieść podświetloną pozycję, oraz przyciski (Góra/ Dół), aby skongurować ustawienia ON/OFF/--.

Kolumna "Czyn":

ON: Można skongurować nastawy temperatury. OFF: Można skongurować nastawy obniżania

temperatury.

– –: Temperaturę i nastawy obniżania

temperatury są wyłączane.

•

Naciśnij przyciski (Lewo/Prawo), aby przenieść podświetloną pozycję oraz przyciski (Góra/Dół), aby wprowadzić nastawy temperatury chłodzenia i ogrzewania dla trybu WŁĄCZONE lub WYŁĄCZONE (nastawa).

Kolumna "Chł." i "Grz.":

"__": Oznacza, że temperatury i nastawa

obniżania temperatury nie jest określona dla tego okresu czasu. Użyta zostanie ostatnia aktywna nastawa.

"– –": Oznacza, że funkcja obniżania temperatury

jest wyłączona dla tego okresu czasu.

Uwaga

Można ustawić maksymalnie 5 działań dziennie.

• Naciśnij ponownie przycisk Menu/Wprowadzanie po wprowadzeniu wszystkich zmian. Zostanie wyświetlony ekran umożliwiający potwierdzenie.

Uwaga

Aby skopiować ustawienia z poprzedniego dnia, naciśnij przycisk wyboru trybu pracy. Przykład: Aby skopiować zawartość Poniedziałku na Wtorek, wybierz Wtorek i naciśnij przycisk wyboru trybu pracy.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Modykowanie ustawień pozycji menu

Sposób obsługi

Harmonogram

Zapisać ustawienia?

UstawienieZatw.

NieTak

• Naciśnij przyciski (Lewo/Prawo), aby wybrać ustawienie Tak .

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

Informacje o konserwacji

Wyświetl informacje o konserwacji

• Wyświetl Menu Główne. (Patrz "Modykowanie

–––––––––– ––––––––––

1/2Menu Główne

głównego menu" na stronie 22).

• Naciśnij przyciski opcję Informacje o konserwacji i naciśnij

przycisk Menu/Wprowadzanie.

• Numer telefonu odpowiadający adresowi do kontaktu pojawi się w górnej części ekranu. (Numer nie zostanie wyświetlony, jeśli nie zarejestrowano jeszcze produktu).

• Informacje o modelu jednostki wewnętrznej i zewnętrznej produktu zawsze będą pokazywać ----------.

• Naciśnij przycisk Anuluj, aby powrócić do poprzedniego ekranu.

(Góra/Dół), aby wybrać

Kierunek nawiewu

Oszczędność energii Harmonogram

Informacje o konserwacji

Konfiguracja Bieżące ustawienia

Informacje o konserwacji Kontakt

0123–4567–8900

Jedn. wewn. Jedn. zewn.

UstawienieZatw.

Zatw.

Uwaga

• Może również zostać wyświetlony kodu awarii. Jeśli kontrolka działania nie miga, oznacza to że jednostka działa prawidłowo.

• Zarejestrowany kod awarii zniknie po przytrzymaniu przez ponad 4 sekundy przycisku WŁ/WYŁ.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Modykowanie ustawień pozycji menu

Sposób obsługi

Konguracja

Wyświetlacz

Tryb wyświetlania

Konfiguracja

Wyświetlenie

Ustawienie kontrastu

UstawienieZatw.

Wyświetlenie

Tryb wyświetlenia Standard

Wyświetl. element Brak

UstawienieZatw.

Wyświetlenie Tryb wyświetlenia

Standard

UstawienieZatw.

Uwaga

Aby wybrać pozycję wyświetlaną w obszarze wyświetlania szczegółowego, patrz "Pozycja

szczegółowa" na stronie 36.

• Wyświetl menu Konguracja.

• Naciśnij przyciski

opcję Wyświetlenie i naciśnij przycisk Menu/ Wprowadzanie.

• Naciśnij przyciski (Góra/Dół), aby wybrać opcję Tryb wyświetlenia i naciśnij przycisk Menu/

Wprowadzanie.

• Naciśnij przyciski (Góra/Dół), aby wybrać opcję Standard lub Szczeg. .

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

(Góra/Dół), aby wybrać

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Pozycja szczegółowa

Temp. zewn.

Brak

Sposób obsługi

Modykowanie ustawień pozycji menu

Wyświetlenie Tryb wyświetlenia Standard

Wyświetl. element Brak

Wyświetlenie Wyświetl. element

UstawienieZatw.

Brak

UstawienieZatw.

• Wyświetl menu Wyświetlenie. (Patrz "Tryb

wyświetlania" na stronie 35).

• Naciśnij przyciski opcję Wyświetl. element i naciśnij przycisk

Menu/Wprowadzanie.

• Naciśnij przyciski (Góra/Dół), aby wyświetlić następujące pozycje.

Temp. wewn.

* W przypadku niektórych modeli pozycji tych nie można

wyświetlić, nawet jeśli zostały one wybrane.

• Należy koniecznie zapoznać się z poniższymi informacjami na temat wyświetlania temperatury pomieszczenia i temperatury zewnętrznej.

Temp. wewn.

– Temperatura w pobliżu jednostki wewnętrznej. – Na zmierzoną wartość temperatury może mieć wpływ

lokalizacja urządzenia.

Temp. zewn.

– Temperatura wykryta w pobliżu jednostki zewnętrznej. – Na zmierzoną wartość temperatury mogą mieć wpływ

czynniki takie jak lokalizacja jednostki (np. to, czy znajduje się ona w zasięgu bezpośredniego promieniowania słonecznego) oraz praca jednostki w trybie odszraniania.

– Komunikat "Temp. zewn." nie będzie wyświetlany po

zatrzymaniu lub tuż po uruchomieniu.

(Góra/Dół), aby wybrać

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Modykowanie ustawień pozycji menu

Sposób obsługi

Ustawienie kontrastu

• Wyświetl menu Konguracja.

• Naciśnij przyciski

opcję Ustawienie kontrastu i naciśnij przycisk Menu/Wprowadzanie.

• Naciskaj przyciski (Góra/Dół) aż do osiągnięcia żądanego ustawienia kontrastu.

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienie i powrócić do ekranu podstawowego.

Konfiguracja

Wyświetlenie

Ustawienie kontrastu

UstawienieZatw.

Ustawienie kontrastu

Ciemny

Jasny

UstawienieZatw.

Ustawienia bieżące

Ogólny opis bieżących ustawień

• Wyświetl Menu Główne. (Patrz "Modykowanie

1/2

głównego menu" na stronie 22).

• Naciśnij przyciski opcję Bieżące ustawienia i naciśnij przycisk

Menu/Wprowadzanie.

Menu Główne

Kierunek nawiewu

Oszczędność energii Harmonogram Informacje o konserwacji Konfiguracja

Bieżące ustawienia

UstawienieZatw.

(Góra/Dół), aby wybrać

•

Bieżące ustawienia

Harmonogram

Tryb wyświetlenia

Wyświetl. element

Zatw.

Pozycje wyświetlacza

Harmonogram Tryb wyświetlania Wyświetl. element

* Pozycje na wyświetlaczu mogą różnić się w zależności od modelu. Wyświetlane są tylko pozycje,

których wybór jest możliwy.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Wyłącz Standard

Brak

Wyświetlona zostanie lista stanu bieżących ustawień.

• Naciśnij przycisk Anuluj, aby powrócić do menu głównego.

Zegar i Kalendarz

Sposób obsługi

Data i czas

2/2Menu Główne

Zegar i Kalendarz

Język

UstawienieZatw.

Modykowanie ustawień pozycji menu

• Wyświetl Menu Główne. (Patrz "Modykowanie

głównego menu" na stronie 22).

• Naciśnij przyciski opcję Zegar i Kalendarz i naciśnij przycisk Menu/

Wprowadzanie.

(Góra/Dół), aby wybrać

Zegar i Kalendarz

Data i czas

Zegar 12H/24H

UstawienieZatw.

Data i czas

2014Rok

1Miesiąc 1Dzień

Środa

0:00

Zatw.

Ustawienie

• Naciśnij przyciski (Góra/Dół), aby wybrać opcję Data i czas i naciśnij przycisk Menu/

Wprowadzanie.

• Użyj przycisków (Góra/Dół) do wybrania daty i czasu.

• Przesuń kursor za pomocą przycisków Prawo).

• Naciśnij ponownie przycisk Menu/Wprowadzanie po wprowadzeniu wszystkich zmian. Zostanie wyświetlony ekran umożliwiający potwierdzenie.

(Lewo/

Ostrożnie

•

Domyślnie aktywny jest czas letni. Zastosowanie mają następujące reguły:

– Początek: Ostatnia niedziela marca, godzina 02:00 – Koniec: Ostatnia niedziela października, godzina 03:00

• W przypadku konieczności zmiany ustawień czasu letniego należy

skontaktować się z dealerem rmy Daikin.

Uwaga

Dni tygodnia ustawiane są automatycznie.

Data i czas

Zapisać ustawienia?

UstawienieZatw.

NieTa k

• Naciśnij przycisk (Lewo/Prawo), aby wybrać ustawienie Tak .

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Modykowanie ustawień pozycji menu

Sposób obsługi

ZEGAR 12H/24H

Zegar i Kalendarz Data i czas

Zegar 12H/24H

UstawienieZatw.

Zegar 12H/24H

24H

UstawienieZatw.

Zegar 12H/24H

Zapisać ustawienia?

UstawienieZatw.

• Wyświetl menu Zegar i Kalendarz. (Patrz "Data i

czas" na stronie 38).

• Naciśnij przyciski opcję Zegar 12H/24H i naciśnij przycisk Menu/

Wprowadzanie.

• Naciśnij przyciski (Góra/Dół), aby wybrać opcję 12H lub 24H .

• Po naciśnięciu przycisku Menu/Wprowadzanie zostanie wyświetlony ekran umożliwiający potwierdzenie.

Uwaga

Domyślnie czas wyświetlany jest w formacie 24H.

• Naciśnij przyciski (Lewo/Prawo), aby wybrać ustawienie Tak .

•

NieTak

Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienie i powrócić do menu głównego.

(Góra/Dół), aby wybrać

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Język

Sposób obsługi

Wybierz język

Zegar i Kalendarz

Język

UstawienieZatw.

• Wyświetl Menu Główne. (Patrz "Modykowanie

2/2Menu Główne

głównego menu" na stronie 22).

• Naciśnij przyciski opcję Język i naciśnij przycisk Menu/

Wprowadzanie.

(Góra/Dół), aby wybrać

Modykowanie ustawień pozycji menu

Język

Polski

UstawienieZatw.

Uwaga

Widoczne języki zależą od zainstalowanego pakietu językowego. Szczegółowe informacje na temat dostępnych języków i sposobu zmiany pakietu językowego znajdują się w Przewodniku odniesienia dla instalatora.

• Naciśnij przyciski (Góra/Dół), aby wybrać preferowany język.

• Naciśnij przycisk Menu/Wprowadzanie, aby potwierdzić ustawienia i powrócić do ekranu podstawowego.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Konserwacja

Ostrożnie

• Nie należy myć pilota zdalnego sterowania pod wodą.

Może to spowodować wystąpienie prądu upływowego i skutkować porażeniem prądem elektrycznym lub pożarem.

Konserwacja jednostki i ekranu LCD

Uwaga:

• Ekran LCD oraz pozostałe powierzchnie pilota zdalnego sterowania należy po stwierdzeniu

zabrudzeń przecierać suchą ściereczką.

• W przypadku, gdy zabrudzeń nie można usunąć, należy zwilżyć ściereczkę w roztworze

nieagresywnego detergentu z wodą, mocno wykręcić i wyczyścić zabrudzoną powierzchnię. Następnie wytrzeć ściereczką do sucha.

• Nie wolno używać rozcieńczalników do farb, rozpuszczalników organicznych ani silnych

kwasów.

Ostrzeżenie

W pobliżu klimatyzatora nie należy używać materiałów palnych (np. lakierów do włosów ani środków owadobójczych). Nie należy czyścić produktu rozpuszczalnikami organicznymi takimi jak benzyna czy rozpuszczalniki do farb.

Korzystanie z rozpuszczalników organicznych może powodować uszkodzenie produktu, porażenie prądem elektrycznym lub pożar.

• Należy zawsze zatrzymać pracę

klimatyzatora i wyłączyć włącznik zasilania na czas konserwacji.

W przeciwnym razie może dojść do porażenia prądem elektrycznym lub obrażeń.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Lampka

Sposób obsługi

Informacje odniesienia

Wyświetlacz kodów awarii

W następujących przypadkach należy

skontaktować się z dealerem rmy Daikin

Ostrzeżenie

Jeśli klimatyzator jest uszkodzony (np. wydobywa się z niego nieprzyjemny zapach), należy zatrzymać pracę klimatyzatora i wyłączyć zasilanie.

Kontynuowanie pracy w takich okolicznościach może być przyczyną problemów, porażenia prądem elektrycznym lub pożaru. Należy skontaktować się z dealerem rmy Daikin.

Kod awarii:A1 Kontakt

0123–4567–8900

Zatw.

28°C

• Jeśli wystąpi błąd, ikona błędu na ekranie

podstawowym i lampka pracy będą migać.

• Aby wyświetlić kod awarii i informacje kontaktowe,

należy włączyć przycisk Menu/Wprowadzanie (patrz "Modykowanie głównego menu" na

stronie 22).

• Naciśnij przycisk Menu/Wprowadzanie.

• Kod awarii będzie migać; zostanie wyświetlony

adres kontaktowy.

• Powiadom dealera rmy Daikin, podając mu kod

awarii i nazwę modelu.

pracy

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Informacje odniesienia

Komunikat "Konikt trybów"

10°C

Konflikt trybu

• Jednostki niepriorytetowe przechodzą do trybu gotowości

Nie oznacza to awarii. W celu rozwiązania koniktu należy zadać jednostkom niepriorytetowym pracę w tym samym trybie, co jednostka priorytetowa. To, która jednostka ma priorytet, zależy od tego, czy ustawienie Pomieszczenie priorytetowe jest obecne i/lub aktywne:

Jeśli... To...

Ustawienie Pomieszczenie priorytetowe jest obecne i aktywne.

Może wystąpić wyłącznie w systemie Multi (szereg jednostek wewnętrznych podłączonych do jednostki zewnętrznej). Gdy jednostki wewnętrzne otrzymają polecenie pracy jednoczesnej, ale w różnych trybach pracy, dochodzi do koniktu trybów pracy:

• Lampka pracy miga

• Na interfejsie użytkownika pojawia się komunikat Konikt trybów

Tryb pracy jednostki wewnętrznej, dla którego zastosowane zostanie ustawienie

Pomieszczenie priorytetowe , otrzymuje

priorytet. W razie koniktu trybu pracy pozostałe jednostki przejdą do trybu gotowości.

UWAGA

• Tryby pracy CHŁODZENIE, OSUSZANIE i WENTYLATOR mogą być używane jednocześnie.

• Jeżeli konikt nie zostanie rozwiązany ręcznie, to jednostki niepriorytetowe automatycznie

wznowią pracę, gdy tylko jednostka priorytetowa zakończy pracę.

Jeśli... To...

Ustawienie Pomieszczenie priorytetowe nie jest obecne LUB jest obecne, ale nie jest aktywne.

Tryb pracy jednostki wewnętrznej, która została włączona jako pierwsza, przejmuje priorytet. W razie koniktu trybu pracy jednostki włączone później przejdą do trybu gotowości.

UWAGA

• Tryby pracy CHŁODZENIE, OSUSZANIE i WENTYLATOR mogą być używane jednocześnie.

• Jednostki pracujące w trybie OGRZEWANIE mają zawsze priorytet względem jednostek

pracujących w trybie WENTYLATOR, nawet jeżeli nie zostały włączone jako pierwsze.

• Podczas rozwiązywania koniktu można wprowadzić jednostki w niepriorytetowy tryb pracy

AUTO: automatycznie rozpocznę one pracę w tym samym trybie, co jednostka priorytetowa.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Informacje odniesienia

Ostrożnie

Problem KONFLIKTU TRYBÓW może również wystąpić w jednostkach, które są włączane za pomocą funkcji obniżania temperatury. Oznacza to, iż wskutek priorytetu nie będą one pracować i w konsekwencji nie będą mogły utrzymać temperatury w pomieszczeniu. Należy zastanowić się nad ostrożnym użyciem funkcji obniżania temperatury w systemie Multi, aby uniknąć takich sytuacji.

Ostrożnie

Gdy podłączony jest adapter interfejsu KRP928 dla klimatyzatora pomieszczeń, komunikat o konikcie trybu nie będzie pokazany na interfejsie użytkownika, ale jednostka wewnętrzna przejdzie do trybu gotowości.

Połączone użycie przewodowego i bezprzewodowego interfejsu użytkownika

Należy wystrzegać się jednoczesnego używania przewodowego interfejsu użytkownika i standardowego bezprzewodowego interfejsu użytkownika. Jeśli zostanie to jednak wykonane, dojść może do następującego zjawiska:

Zjawisko Objaśnienie

Na głównym bezprzewodowym interfejsie użytkownika

Nieprawidłowy stan jednostki (np. włączona/ wyłączona, tryb pracy, nastawa, prędkość/ kierunek wentylatora) może pojawić się na wyświetlaczu bezprzewodowego interfejsu użytkownika.

Na głównym bezprzewodowym interfejsie użytkownika

Po naciśnięciu przycisku wszystkie stany na wyświetlaczu bezprzewodowego interfejsu użytkownika zostaną wysłane do jednostki wewnętrznej.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Bezprzewodowy interfejs użytkownika nie otrzymuje informacji zwrotnej z jednostki. Gdy ustawienie zostanie zmienione (ręcznie lub automatycznie przez harmonogram) na przewodowym interfejsie użytkownika, zmiana jest przekazywana do bezprzewodowego interfejsu użytkownika.

Przykład

Jeśli ustawiono włączenie/wyłączenie za pomocą przewodowego interfejsu użytkownika, stan włączenia/wyłączenia pokazywany na bezprzewodowym interfejsie użytkownika będzie nieprawidłowy. W tej sytuacji użytkownik będzie musiał nacisną przycisk włączenia/wyłączenia na bezprzewodowym interfejsie użytkownika dwukrotnie, aby uzyskać żądaną zmianę ustawienia włączenia/wyłączenia w jednostce wewnętrznej. W tym samym czasie nastawa, tryb pracy i prędkość/kierunek wentylatora zostaną zastąpione przez stan bezprzewodowego interfejsu użytkownika.

Bezprzewodowy interfejs użytkownika wyśle wszystkie ustawienia jednocześnie (np. włączenie/wyłączenie, tryb pracy, nastawa, szybkość/kierunek wentylatora; ...) do jednostki w przypadku zmiany ustawienia za pomocą jakiegokolwiek przycisku. Gdy na bezprzewodowym interfejsie użytkownika zostanie naciśnięty jakikolwiek przycisk, wszystkie ustawienia (np. włączenie/wyłączenie, tryb pracy, nastawa, szybkość/kierunek wentylatora; ...) są wysyłane do jednostki i ustawienia ustawione przez przewodowy interfejs użytkownika są zastępowane.

Przykład

Jeśli ustawiono nastawę za pomocą przewodowego interfejsu użytkownika, nastawa pokazywana na bezprzewodowym interfejsie użytkownika będzie nieprawidłowa. W takiej sytuacji użytkownik zastąpi nastawę za pomocą bezprzewodowej nastawy, naciskają przycisk zwiększenia nastawy na bezprzewodowym interfejsie użytkownika. W tym samym czasie ustawienie włączenia/wyłączenia, tryb pracy i prędkość/ kierunek wentylatora zostaną zastąpione przez stan bezprzewodowego interfejsu użytkownika.

Informacje odniesienia

Zjawisko Objaśnienie

Na przewodowym interfejsie użytkownika

Stan niektórych funkcji (np. tryb EKONOMICZNY, tryb pełnej mocy, cicha praca jednostki wewnętrznej, cicha praca jednostki zewnętrznej, nawilżanie) nie jest wyświetlany na wyświetlaczu przewodowego interfejsu użytkownika.

Przewodowy interfejs użytkownika nie obsługuje tych funkcji. W przypadku, gdy jedna z tych funkcji (np. tryb EKONOMICZNY, tryb pełnej mocy, cicha praca jednostki wewnętrznej, cicha praca jednostki zewnętrznej, nawilżanie) ustawiona jest na bezprzewodowym interfejsie użytkownika, jej włączenie nie jest pokazywane na przewodowym interfejsie użytkownika.

Tryb EKONOMICZNY ustawiony przez bezprzewodowy interfejs użytkownika

Nie wskazany na przewodowym interfejsie użytkownika. Zatrzymanie urządzenia przez przewodowy interfejs użytkownika zostanie anulowane przez tryb EKONOMICZNY.

Tryb pełnej mocy ustawiony przez bezprzewodowy interfejs użytkownika

Nie wskazany na przewodowym interfejsie użytkownika. Zmiana nastawy i szybkości wentylatora na przewodowym interfejsie użytkownika będzie ważna tylko wtedy, gdy tryb pełnej mocy zostanie zatrzymany. Zatrzymanie jednostki lub zmiana tryb u pracy na przewodowym interfejsie użytkownika spowoduje anulowanie trybu pełnej mocy.

Cicha praca jednostki wewnętrznej ustawiona przez bezprzewodowy interfejs użytkownika

Nie wskazywana na przewodowym interfejsie użytkownika, ale pokazywana jest również automatyczna prędkość wentylatora. Zmiana prędkości wentylatora na przewodowym interfejsie użytkownika spowoduje anulowanie trybu cichej pracy jednostki wewnętrznej.

Cicha praca jednostki zewnętrznej ustawiona przez bezprzewodowy interfejs użytkownika

Nie wskazany na przewodowym interfejsie użytkownika. Cicha praca jednostki zewnętrznej nigdy nie zostanie anulowana przez czynność na przewodowym interfejsie użytkownika.

Komfortowy nawiew ustawiony przez bezprzewodowy interfejs użytkownika

Nie wskazany na przewodowym interfejsie użytkownika. Zmiana kierunku nawiewu na przewodowym interfejsie użytkownika spowoduje anulowanie trybu komfortowego nawiewu.

NAWILŻANIE "URURU" ustawione przez bezprzewodowy interfejs użytkownika

Żaden symbol nawilżania nie jest wyświetlany na przewodowym interfejsie użytkownika, ale pokazywany jest tryb pracy ogrzewania bez nastawy ogrzewania. Zmiana trybu pracy na przewodowym interfejsie użytkownika spowoduje anulowanie trybu NAWILŻANIA "URURU".

NAWILŻANIE Z OGRZEWANIEM ustawione przez bezprzewodowy interfejs użytkownika

Nie jest wyświetlane na przewodowym interfejsie użytkownika, ale pokazywany jest tryb pracy ogrzewania i nastawa. Zmiana trybu pracy na przewodowym interfejsie użytkownika spowoduje anulowanie trybu NAWILŻANIE Z OGRZEWANIEM.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Zjawisko Objaśnienie

OSUSZANIE Z CHŁODZENIEM ustawione przez bezprzewodowy interfejs użytkownika

Tryb chłodzenia jest wskazany na przewodowym interfejsie użytkownika. Zmiana trybu pracy na przewodowym interfejsie użytkownika spowoduje anulowanie trybu OSUSZANIE Z CHŁODZENIEM.

Inne funkcje (np. inteligentne oko, praca powietrznego wymiennika ciepła, …) ustawione przez bezprzewodowy interfejs użytkownika

Nie wskazany na przewodowym interfejsie użytkownika. Zmiana trybu pracy na przewodowym interfejsie użytkownika nie będzie miała wpływu na stan tych funkcji.

Na bezprzewodowym interfejsie użytkownika

można zaprogramować zegar i wysłać go do jednostki wewnętrznej. W tym samym czasie można zaprogramować inne ustawienie zegara

na przewodowym interfejsie użytkownika.

Na bezprzewodowym interfejsie użytkownika

można zaprogramować tygodniowy harmonogram, który będzie realizowany przez jednostkę wewnętrzną. W tym samym czasie można zaprogramować inny tygodniowy harmonogram

na przewodowym interfejsie użytkownika i

realizować go.

Na głównym bezprzewodowym interfejsie użytkownika

Istnieje możliwość zmiany ustawienia włączenia/wyłączenia, nastawy i trybu pracy, nawet jeśli przyciski są zablokowane na przewodowym interfejsie użytkownika.

Zegar bezprzewodowego interfejsu użytkownika i zegar przewodowego interfejsu są niezależne. Ponadto zegar w przewodowym interfejsie użytkownika będzie automatycznie adaptował się do czasu letniego. Oba zegary należy ustawić na prawidłową godzinę.

Tygodniowy harmonogram bezprzewodowego interfejsu użytkownika (bazujący na bezprzewodowego interfejsu użytkownika) i tygodniowy harmonogram przewodowego interfejsu użytkownika (bazujący na zegarze przewodowego interfejsu użytkownika) to 2 niezależne harmonogramy. Aby uniknąć koniktów, należy używać jedynie harmonogramu przewodowego interfejsu użytkownika. W przypadku, gdy ustawiono już tygodniowy harmonogram za pomocą bezprzewodowego interfejsu użytkownika, przed kontynuowaniem należy najpierw usunąć ten tygodniowy harmonogram.

Bezprzewodowy interfejs użytkownika nie otrzymuje informacji zwrotnej z jednostki. Funkcja blokady przycisków to funkcja przewodowego interfejsu użytkownika.

Gdy przycisk jest zablokowany na przewodowym interfejsie użytkownika, blokada nie jest przekazywana do bezprzewodowego interfejsu użytkownika. Ponadto, zmiana na bezprzewodowym interfejsie użytkownika zostanie wykonana na jednostce zewnętrznej i nie można tego uniknąć. Rzeczywisty stan urządzenia zawsze będzie pokazany na wyświetlaczu przewodowego interfejsu użytkownika.

Informacje odniesienia

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

Informacje odniesienia

Zjawisko Objaśnienie

Na głównym bezprzewodowym interfejsie użytkownika

Istnieje możliwość zmiany nastawy i ustawienie jej poza zakresem, nawet jeśli zakres nastawy jest ustawiony przez przewodowy interfejs użytkownika.

Na głównym bezprzewodowym interfejsie użytkownika

Istnieje możliwość ustawienia trybu pracy nawet, gdy ten tryb pracy jest zabroniony przez przewodowy interfejs użytkownika.

Na głównym bezprzewodowym interfejsie użytkownika

Nastawy obniżenia temperatury i aktywna nastawa nie mogą pojawić się na wyświetlaczu bezprzewodowego interfejsu użytkownika.

Bezprzewodowy interfejs użytkownika nie otrzymuje informacji zwrotnej z jednostki. Funkcja zakresu nastawy to funkcja przewodowego interfejsu użytkownika.

Gdy zakres nastawy jest ustawiony na przewodowym interfejsie użytkownika, nowy zakres nie jest przekazywany do bezprzewodowego interfejsu użytkownika. Ponadto, zmiana nastawy na bezprzewodowym interfejsie użytkownika zostanie wykonana na jednostce zewnętrznej i nie można tego uniknąć. Rzeczywisty stan nastawy w urządzeniu zawsze będzie pokazany na wyświetlaczu przewodowego interfejsu użytkownika.

Bezprzewodowy interfejs użytkownika nie otrzymuje informacji zwrotnej z jednostki. Funkcja zabronienia trybu pracy to funkcja przewodowego interfejsu użytkownika.

Gdy tryb pracy jest zabroniony na przewodowym interfejsie użytkownika, informacja ta nie jest przekazywana do bezprzewodowego interfejsu użytkownika. Ponadto, zmiana trybu pracy na bezprzewodowym interfejsie użytkownika zostanie ustawiona na jednostce zewnętrznej i nie można tego uniknąć. Rzeczywisty stan trybu pracy w urządzeniu zawsze będzie pokazany na wyświetlaczu przewodowego interfejsu użytkownika.

(Tylko gdy funkcja obniżenia temperatury jest włączona) Funkcja obniżenia temperatury to funkcja przewodowego interfejsu użytkownika. Nastawy obniżenia temperatury można ustawić na przewodowym interfejsie użytkownika tylko, gdy jednostka jest wyłączona. Funkcja obniżenia temperatury może być aktywowana tylko, gdy jednostka jest wyłączona. Funkcja obniżenia temperatury powoduje włączenie jednostki przy sterowaniu obniżeniem temperatury, a symbol obniżenia temperatury wyświetlany jest na przewodowym interfejsie użytkownika.

Nastawy obniżenia temperatury i stany funkcji nie są przekazywane do bezprzewodowego interfejsu użytkownika.

Zmiana nastawy na bezprzewodowym interfejsie użytkownika nie spowoduje modykacji nastaw obniżenia temperatury. Jednak zmodykowane nastawy staną się ważne po ponownym ręcznym włączeniu jednostki.

Przewodnik odniesienia dla użytkownika BRC0731A1

4P392226-1 - 2014.11

Informacje odniesienia

Serwis posprzedażny

Ostrzeżenie

• Nie należy rozmontowywać, modykować ani naprawiać jednostki na własną rękę.

Może to spowodować porażenie prądem elektrycznym lub pożar. Należy skontaktować się z dealerem rmy Daikin.

Należy przekazać serwisantowi następujące

informacje

• Nazwa modelu

• Data instalacji

• Warunki, w jakich wystąpiła usterka:

możliwie szczegółowy opis.

• Adres, nazwisko i numer telefonu

• Nie należy instalować ani zmieniać

dotychczasowego miejsca instalacji pilota zdalnego sterowania samodzielnie.

Wykonanie instalacji w sposób nieprawidłowy może powodować porażenie prądem elektrycznym lub pożar. Należy skontaktować się z dealerem rmy Daikin.

Zmiana miejsca montażu

Zmiana miejsca montażu wymaga zastosowania specjalistycznego sprzętu. Należy skontaktować się z dealerem rmy Daikin. Zostaną naliczone rzeczywiste koszty zmiany miejsca instalacji pilota zdalnego sterowania.

Naprawy po upływie okresu gwarancyjnego

Należy skontaktować się z dealerem rmy Daikin. Na żądanie klienta możliwy jest dostęp do usług za opłatą.

Zapytania dotyczące serwisu posprzedażnego

Należy skontaktować się z dealerem rmy Daikin.

BRC0731A1 Przewodnik odniesienia dla użytkownika

4P392226-1 - 2014.11

4P392226-1

2014.11
