JOHDOLLINEN
KAUKO-OHJAIN
KÄYTTÄJÄN VIITEOPAS
BRC073A1
• Kiitos johdollisen kaukosäätimen hankkimisesta.
• Tässä käyttöohjeessa kerrotaan laitteen käyttämiseen liittyvät varotoimet.
Tutustu huolellisesti tämän käyttöoppaan tietoihin ennen
tuotteen käyttämistä.
Säilytä käyttöopas lukemisen jälkeen paikassa, jossa se on helposti
saatavilla.
Jos joku toinen käyttää tuotetta jatkossa, anna käyttöopas uudelle
käyttäjälle laitteen mukana.
Sisältö
Huomautuksia
Peruskäyttötapa
Päävalikon vaihtoehtojen
pikaohje
Valikon käsittely
Varotoimet ................................................................3
Tarkasti noudatettavat ohjeet.................................... 4
Nimet ja toiminnot .....................................................8
Nestekidenäyttö ......................................................10
Valikko/Enter- ja peruutuspainikkeen
ottaminen käyttöön / poistaminen käytöstä ............ 12
Jäähdytys-/lämmitys-/tuuletus-/kuivaus-/
automaattinen käyttö .............................................. 13
Kuivausohjelman käyttö..........................................17
Esto ........................................................................ 18
Näppäimistön lukitus .............................................. 19
Päävalikon yleiskuvaus .......................................... 20
Päävalikko .............................................................. 22
Ilmavirran suunta .................................................... 23
Energiansäästömahdollisuudet .............................. 24
Ajastus ....................................................................29
Huoltotiedot ............................................................ 34
Määritys .................................................................. 35
Nykyiset asetukset..................................................37
Kello & kalenteri......................................................38
Kieli .........................................................................40
Kunnossapito
Viitetietoja
Käyttäjän viiteopas BRC0731A1
4P392226-1 - 2016.05
1
Yksikön ja LCD-näytön hoito .................................. 41
Virhekoodinäyttö ..................................................... 42
Ilmoitus tilaristiriidasta ............................................ 43
Myynnin jälkeinen palvelu.......................................48
Tietoa tästä asiakirjasta
Kohdeyleisö
Loppukäyttäjät
Asiakirjasarja
Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:
Asiakirja Sisältää... Muoto
Asennus- ja käyttöopas Asennus- ja käyttöohjeet Paperi (laatikossa)
Asentajan viiteopas Asennuksen valmistelu,
tekniset tiedot, viitetiedot jne.
Käyttäjän viiteopas Tarkat vaihekohtaiset ohjeet ja
taustatietoja peruskäyttöön ja
edistyneeseen käyttöön
Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla saatavilla alueesi Daikin-sivustolta tai
jälleenmyyjän kautta.
Yksityiskohtaisia ohjeita on asennusvideoissa, jotka löytyvät osoitteesta http://www.daikineurope.com/
support-and-manuals/product-information/. Katso tarkempia tietoja S21-liittimen liittämisestä Daikin
Online Controller -asennusvideoista.
Digitaaliset tiedostot
osoitteessa http://www.
daikineurope.com/support-andmanuals/product-information/
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
2
Varotoimet
Alkuperäiset ohjeet on kirjoitettu englanniksi. Kaikki muut kielet ovat alkuperäisten ohjeiden käännöksiä.
Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on
rajoittunut fyysinen, sensorinen tai henkinen kapasiteetti tai joilla ei ole riittävästi kokemusta ja tietämystä,
ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai opasta heitä laitteen käytössä.
Lapsia on valvottava, jotta he eivät pääse leikkimään laitteella.
Lue nämä varotoimet huolellisesti ennen kauko-ohjaimen asennusta.
• Tämä käyttöopas luokittelee varotoimet VAROITUKSIKSI ja HUOMIOIKSI.
Molemmat tyypit sisältävät tärkeitä turvallisuuteen liittyviä tietoja. Muista noudattaa kaikkia
seuraavia varotoimia.
VAROITUS
HUOMIO
• Tässä käyttöoppaassa käytetään seuraavia symboleja.
Älä koskaan tee näin. Noudata aina annettuja ohjeita.
Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa
vammautumisen tai kuoleman.
Näiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa
omaisuusvahingon tai vammoja, jotka saattavat olosuhteista riippuen
olla vakavia.
Muista maadoittaa laite.
Älä missään tapauksessa altista vedelle
tai kosteudelle.
Älä missään tapauksessa koske märin
käsin.
Tietoja kauko-ohjaimesta
VAROITUS
• Älä asenna kauko-ohjainta itse.
Vääränlainen asennus saattaa aiheuttaa sähköiskuja tai tulipalon.
Ota yhteyttä Daikin-jälleenmyyjään.
• Älä korjaa kauko-ohjainta tai tee siihen muutoksia.
Se saattaa aiheuttaa sähköiskuja tai tulipalon.
Ota yhteyttä Daikin-jälleenmyyjään.
• Älä siirrä kauko-ohjainta tai asenna sitä uudelleen itse.
Vääränlainen asennus saattaa aiheuttaa sähköiskuja tai tulipalon.
Ota yhteyttä Daikin-jälleenmyyjään.
• Älä käytä tulenarkoja materiaaleja (esim. hiuslakkaa tai hyönteismyrkkyjä)
tuotteen lähellä.
Älä puhdista tuotetta orgaanisilla liuottimilla, esimerkiksi maalinohentimilla.
Orgaanisten liuottimien käyttö voi aiheuttaa tuotteeseen halkeamia, sähköiskuja tai
tulipalon.
Käyttäjän viiteopas BRC0731A1
3
4P392226-1 - 2016.054P392226-1 - 2016.05
4P392226-1 - 2016.05
Tarkasti noudatettavat ohjeet
• Älä leiki laitteella tai sen kauko-ohjaimella.
Jos lapsi käyttää laitetta vahingossa väärin, se voi aiheuttaa fyysisiä haittoja ja
vahingoittaa terveyttä.
• Älä pura kauko-ohjainta.
Sisäosien koskettaminen voi aiheuttaa sähköiskuja tai tulipalon.
Kysy Daikin-jälleenmyyjältä tai valtuutetulta huoltoliikkeeltä lisätietoja laitteen sisäisistä
tarkistuksista ja säädöistä.
• Älä käytä laitetta märin käsin sähköiskuvaaran takia.
• Älä pese kauko-ohjainta.
Se saattaa aiheuttaa maavuotoja, joiden seurauksena voi olla sähköiskuja tai tulipalo.
• Älä jätä kauko-ohjainta paikkaan, jossa se voi kastua.
Jos kauko-ohjaimeen pääsee vettä, se voi aiheuttaa maavuotoja ja vahingoittaa
elektronisia komponentteja.
Sisäyksikkö ja ulkoyksikkö
• Pitkäkestoinen suora altistuminen ilmastointilaitteen viileälle tai
4P392226-1 - 2016.05
lämpimälle ilmavirralle tai liian kuumalle tai kylmälle ilmalle voi olla
haitallista terveydelle.
• Älä aseta esineitä, kuten tankoja, eikä myöskään sormia yms. laitteen
tulo- tai poistoilmakanaviin.
Ilmastointilaitteen nopeasti pyörivien tuulettimien koskettaminen voi aiheuttaa
loukkaantumisen.
• Pyydä ammattiapua lisävarusteiden kiinnitykseen ja käytä vain
valmistajan määrittämiä lisävarusteita.
Jos oma asennustyösi aiheuttaa vikoja, seurauksena voi olla vesivahinkoja, sähköisku
tai tulipalo.
• Älä käytä tuotetta tiloissa, joiden ilmassa on esimerkiksi ruokaöljystä
tai moottoriöljystä peräisin olevia öljyhuuruja.
Öljyhuurut voivat aiheuttaa halkeamia laitteeseen, sähköiskuja tai tulipalon.
• Älä käytä tuotetta paikoissa, joissa on öljyistä savua (esimerkiksi
keittiötiloissa), tulenarkoja tai syövyttäviä kaasuja tai metallipölyä.
Tuotteen käyttäminen tällaisissa paikoissa voi aiheuttaa tulipalon tai vaurioittaa tuotetta.
HUOMIO
VAROITUS
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
4
Tarkasti noudatettavat ohjeet
• Kylmäainevuoto voi aiheuttaa tulipalon.
Jos ilmastointilaite ei toimi oikein, ts. ei viilennä tai lämmitä ilmaa, syynä voi olla
kylmäainevuoto. Kysy lisätietoja jälleenmyyjältä. Ilmastointilaitteessa oleva kylmäaine on
turvallista eikä se tavallisesti vuoda. Jos vuoto kuitenkin tapahtuu, aine voi avotuleen,
lämmittimeen tai keittotasoon osuessaan tuottaa haitallisia kaasuja. Älä käytä
ilmastointilaitetta, ennen kuin valtuutettu huoltoedustaja on tarkistanut, että vuoto
on korjattu.
• Jos käytössä on sulakkeella varustettu ylikuormitussuoja, varmista,
että sulake on oikean kokoinen.
Tavallisen johtimen käyttäminen saattaa aiheuttaa laitevian tai tulipalon.
• Älä käynnistä tai sammuta ilmastointilaitetta virrankatkaisimesta.
Se voi aiheuttaa tulipalon tai vesivahingon.
Lisäksi tuuletin voi lähteä yllättäen pyörimään virtakatkoksen jälkeen, mikä saattaa
aiheuttaa vammoja.
• Muista maadoittaa laite.
Älä maadoita laitetta vesijohtoputkeen, ukkosenjohdattimeen tai puhelimen
maadoitusjohtoon. Virheellinen maadoitus voi aiheuttaa sähköiskuja tai tulipalon.
Salaman tai muiden jännitelähteiden aiheuttama voimakas virta saattaa vaurioittaa
ilmastointilaitetta.
• Jos ilmastointilaitteessa on vika (esimerkiksi se haisee palaneelta),
katkaise laitteesta virta ja ota yhteyttä paikalliseen jälleenmyyjään.
Laitteen käytön jatkaminen näissä oloissa saattaa vaurioittaa laitetta tai aiheuttaa
sähköiskuja tai tulipaloja.
• Kysy jälleenmyyjältä toimintaohjeita kylmäainevuodon sattuessa.
Jos ilmastointilaite asennetaan pieneen huoneeseen, on syytä varmistua, ettei
kylmäaineen pitoisuus voi vuototilanteessa koskaan ylittää raja-arvoja.
Muuten vuoto saattaa aiheuttaa onnettomuuden hapenpuutteen takia.
• Muista asentaa vikavirtasuojakytkin.
Jos vikavirtasuojakytkintä ei asenneta, seurauksena voi olla sähköiskuja tai tulipalo.
• Jos ilmastointilaite joutuu olemaan veden alla esimerkiksi tulvan
tai muun luonnonilmiön takia, ota yhteyttä jälleenmyyjään.
Älä käytä ilmastointilaitetta tässä tilanteessa, sillä se saattaa aiheuttaa vian, sähköiskun
tai tulipalon.
• Älä kytke ilmastointilaitetta samaan virtalähteeseen muiden laitteiden
kanssa.
Yhteisten virtalähteiden käyttäminen saattaa aiheuttaa ylikuumenemista, tulipalon tai
laitevian.
VAROITUS
Käyttäjän viiteopas BRC0731A1
5
4P392226-1 - 2016.05
Tarkasti noudatettavat ohjeet
HUOMIO
• Jos laitetta on käytetty pitkään, tarkista, ettei jalustassa ja sen
kiinnikkeissä ole vaurioita.
Jos vaurioita ei korjata, laite voi pudota ja aiheuttaa vammoja.
• Älä anna lasten kiivetä ulkoyksikön päälle äläkä aseta mitään esineitä
sen päälle.
Kaatuminen tai putoaminen voi aiheuttaa vammoja.
• Älä tuki tulo- tai poistoilmakanavia.
Ilmavirran estyminen saattaa heikentää laitteen suorituskykyä tai aiheuttaa ongelmia.
• Vammojen välttämiseksi älä kosketa yksikön ilman sisäänmenoaukkoa
tai alumiiniripoja.
• Älä poista ulkoyksikön tuulettimen suojusta.
Suojus suojaa yksikön nopeasti pyörivältä tuulettimelta, joka voi aiheuttaa
loukkaantumisen.
• Älä aseta kosteudelle arkoja esineitä ulko- tai sisäyksikön alle.
Laitteeseen tai kylmäaineputkiin tiivistyvän kosteuden, ilmansuodattimeen kertyvän lian
tai putkiston tukoksen takia laitteesta voi tietyissä oloissa tippua nestettä, joka voi
vahingoittaa laitteen alla olevia esineitä.
• Älä aseta vesisäiliöitä (esimerkiksi kukkamaljakoita) laitteen päälle,
sillä se saattaa aiheuttaa sähköiskuja tai tulipalon.
• Älä käytä ilmastointilaitetta muuhun kuin sen aiottuun
käyttötarkoitukseen.
Älä käytä ilmastointilaitetta tarkkuusmittarien, ruokatarvikkeiden, eläinten tai taideteosten
viilentämiseen, sillä se saattaa aiheuttaa häiriöitä, vikoja tai vammoja viilennyksen
kohteessa.
• Älä aseta avotulta tuottavia laitteita paikkaan, jossa ne altistuvat
laitteesta tulevalle ilmavirralle, sillä se saattaa heikentää polttimen tehoa.
• Älä sijoita lämmittimiä suoraan laitteen alapuolelle, sillä lämpö saattaa
vaurioittaa laitetta.
• Varmista, etteivät lapset, kasvit tai eläimet altistu suoraan laitteesta
tulevalle ilmavirralle, sillä se saattaa vaikuttaa haitallisesti.
• Älä aseta tulenarkoja aineita sisältäviä säiliöitä, esimerkiksi
suihkepulloja, alle 1 m:n etäisyydelle ilmanpuhallusaukon suusta.
Säiliöt voivat räjähtää ulko- tai sisäyksikön tuottaman lämpimän ilman vaikutuksesta.
• Älä asenna ilmastointilaitetta paikkaan, jossa on tulenarkojen kaasujen
vuotovaara.
Kaasuvuodon tapahtuessa ilmastointilaitteen lähelle kertyvät kaasut voivat aiheuttaa
tulipalon.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
6
Tarkasti noudatettavat ohjeet
• Älä istu tai seiso epävakaalla alustalla, kun käytät tai huollat
ilmastointilaitetta.
Alusta voi kaatua ja voit loukata itsesi.
• Älä kosketa moottoria, kun vaihdat suodatinta.
Moottori voi olla erittäin kuuma ja aiheuttaa palovammoja.
• Älä pese ilmastointilaitetta vedellä, sillä se voi aiheuttaa sähköiskuja
tai tulipalon.
• Tuuleta ajoittain.
Ole varovainen, jos käytät ilmastointilaitetta muiden lämmityslaitteiden kanssa.
Riittämätön ilmanvaihto voi aiheuttaa hapenpuutetta.
• Lopeta ilmastointilaitteen käyttö ja käännä virrankatkaisin
POIS-asentoon ennen laitteen puhdistamista.
Muuten seurauksena voi olla sähköisku tai vamma.
• Älä pese sisä- tai ulkoyksikön sisäosia itse. Ota aina yhteys
Daikin-jälleenmyyjään.
Vääränlainen pesutapa tai pesuaine voi vahingoittaa sisäyksikön muoviosia ja aiheuttaa
vesivuotoja.
Jos puhdistusaine tai vesi kastelee sisäyksikön sähköosia tai sähkömoottoria,
seurauksena voi olla myös laitevikoja, savunmuodostusta tai tulipalo.
• Älä sijoita mitään laitteita ulkoyksikön viereen äläkä anna kuivien lehtien
tai muiden roskien kerääntyä sen ympärille.
Lehtikasat houkuttelevat pieneläimiä, jotka voivat joutua sisään laitteeseen. Laitteeseen
päädyttyään tällaiset eläimet voivat sähköosiin koskiessaan aiheuttaa vikoja,
savunmuodostusta tai tulipalon.
• Kiinnitä yksiköt tukevasti.
Jos yksiköitä ei kiinnitetä tukevasti, ne voivat kaatua tai pudota ja aiheuttaa vammoja.
• Järjestä tyhjennys siten, että laite voi tyhjentyä kokonaan.
Jos ulkoyksikön tyhjennysputkesta ei tule ulos mitään laitteen käytön aikana, putkessa
voi olla tukos.
Se saattaa aiheuttaa vesivuodon sisäyksikössä. Lopeta silloin ilmastointilaitteen käyttö
ja kysy lisätietoja jälleenmyyjältä.
HUOMIO
Käyttäjän viiteopas BRC0731A1
7
4P392226-1 - 2016.05
Nimet ja toiminnot
1. Käyttötilan
valintapainike
11. LCD-näyttö
(taustavalaistu)
4. Ylös-painike
5. Alas-painike
6. Oikealle-painike
7. Vasemmalle-painike
9. Toiminnan merkkivalo
8. PÄÄLLÄ/POIS-painike
3. Valikko/Enter-painike
10. Peruutuspainike
2. Tuuletinnopeus/
ilmavirran suunta
-painike
Muut kuin perustoiminnot (joita ovat päällä/pois, käyttötilan valinta,
tuuletinnopeus, ylös/alas-suunta ja lämpötila-asetus) asetetaan
valikkonäytöstä.
HUOMAA
• Älä asenna kauko-ohjainta paikkaan, jossa se altistuu suoralle auringonvalolle.
Nestekidenäyttö voi värjäytyä ja muuttua lukukelvottomaksi.
• Älä vedä kauko-ohjaimen johdosta tai taivuta sitä.
Kauko-ohjain voi vioittua.
• Älä paina kauko-ohjaimen painikkeita teräväkärkisillä esineillä.
Muuten kauko-ohjain voi vioittua tai toimia virheellisesti.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
8
Nimet ja toiminnot
1. Käyttötilan valintapainike
• Painamalla tätä painiketta voit valita
haluamasi käyttötilan. (Katso ”Jäähdytys-/
lämmitys-/tuuletus-/kuivaus-/automaattinen
käyttö" sivulla 13)
• Käytettävissä olevat tilat voivat vaihdella
liitetyn laitteen mukaan.
2. Tuuletinnopeus/ilmavirran suunta
-painike
• Käytetään tuuletinnopeuden ja ilmavirran
suunnan vaihtoon. (Katso ”Jäähdytys-/
lämmitys-/tuuletus-/kuivaus-/automaattinen
käyttö" sivulla 13)
• Käytettävissä olevat tuuletinnopeudet ja
ilmavirran suunnat voivat vaihdella eri
mallien välillä.
3. Valikko/Enter-painike
• Tämä painike on aktivoituna oletuksena.
Poista se käytöstä noudattamalla kohtaa
”Valikko/Enter- ja peruutuspainikkeen
ottaminen käyttöön / poistaminen käytöstä"
sivulla 12.
• Käytetään päävalikon näyttöön ja valitun
kohdan avaamiseen (katso ”Päävalikon
yleiskuvaus" sivulla 20).
4. Ylös-painike
• Voit nostaa säädettyä lämpötilaa.
• Seuraava kohde ylöspäin tulee valituksi.
(Jatka painikkeen painamista arvojen
ja kohteiden läpi selaamiseksi).
• Voit muuttaa valittua kohdetta.
5. Alas-painike
• Voit alentaa säädettyä lämpötilaa.
• Seuraava kohde alaspäin tulee valituksi.
(Jatka painikkeen painamista arvojen ja
kohteiden läpi selaamiseksi).
• Voit muuttaa valittua kohdetta.
6. Oikealle-painike
• Voit valita seuraavan oikealla puolella
olevan kohteen.
• Näytön sisältö muuttuu seuraavaan
ruutuun.
7. Vasemmalle-painike
• Voit valita seuraavan vasemmalla puolella
olevan kohteen.
• Näytön sisältö muuttuu edelliseen ruutuun.
8. PÄÄLLÄ/POIS-painike
• Käynnistä tai pysäytä ilmastointilaite tätä
painamalla.
9. Toiminnan merkkivalo (vihreä)
• Tämä valo palaa toiminnan aikana.
• Tämä valo ei syty, kun laite on kytketty
POIS päältä.
• Tämä valo vilkkuu, jos ilmenee virhe
tai tilaristiriita.
10. Peruutuspainike
• Tämä painike on aktivoituna oletuksena.
Poista se käytöstä noudattamalla kohtaa
”Valikko/Enter- ja peruutuspainikkeen
ottaminen käyttöön / poistaminen käytöstä"
sivulla 12.
• Voit palata edelliseen näyttöön.
11. LCD-näyttö (taustavalaistu)
• Taustavalo syttyy noin 30 sekunnin ajaksi,
kun jotakin painiketta painetaan.
• Päällä/pois-painiketta lukuun ottamatta
painikkeisiin liittyviä toimintoja ei suoriteta,
kun taustavalo ei syty.
Käyttäjän viiteopas BRC0731A1
9
4P392226-1 - 2016.05
Nimet ja toiminnot
5
7
8
3
2
1
5
7
8
3
2
1
10
9
9
3
2
Nestekidenäyttö
• Nestekidenäyttö (LCD) voi olla neljänlainen. Perusnäyttö, jota käytetään
oletusasetuksena, tai lisätietonäyttö. On myös mahdollista käyttää vain kuvaketai kuvake- ja tekstitilaa (katso asentajan viiteopas).
• Aktivoituna olevaa näyttötapaa voidaan vaihtaa valitsemalla haluttu näyttötapa
Display Method -näytöstä (katso ”Näyttö" sivulla 35).
• Näytön sisältö voi vaihdella kytkettyjen laitemallien käyttötilan mukaan.
(Esim. seuraavissa kuvissa esitetty näyttö tulee näkyviin, kun ilmastointilaitteessa
on käytössä lämmitys.)
Perusnäyttö
Kuvakkeilla (oletus) Kuvakkeilla ja tekstillä
Lisätietonäyttö
28°C
6
Heat
4
Error: Push Menu button
Set to
28°C
6
4
Perusnäytön tietojen lisäksi lisätietonäytössä näkyy kello ja
lisäasetusvaihtoehdot.
Kuvakkeilla Kuvakkeilla ja tekstillä
Fr i
:
11
03
4
Heat
Error: Push Menu button
Fr i
:
11
03
Set to Room
11
4
10
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
10
Nimet ja toiminnot
(SkyAir ja VRV)
1. Käyttötila
• Ilmoittaa nykyisen käyttötilan.
Käyttötila
Cool Heat Auto (Heat)
Fan Dry Auto (Cool)
2. Tuuletinnopeus
(Katso ”Jäähdytys-/lämmitys-/tuuletus-/
kuivaus-/automaattinen käyttö" sivulla 13)
• Ilmoittaa ilmastointilaitteen tuulettimen
pyörintänopeuden.
• Tuuletinnopeus ei näy, jos
ilmastointilaitteessa ei ole tuuletinnopeuden
säätötoimintoa.
3. Ilmavirran suunta
• Näkyy vain, jos ilmastointilaite on käytössä.
• Ilmoittaa ilmastointilaitteen ilmavirran
suunnan.
• Mahdolliset suunnat riippuvat
sisäyksiköstä.
4. Asetus-/estolämpötilan näyttö
(Katso ”Esto" sivulla 18)
• Kun yksikkö kytketään päälle,
ilmastointilaitteelle asetettu lämpötila näkyy
näytössä.
• Kun yksikkö kytketään pois ja esto
poistetaan käytöstä, ilmastointilaitteelle
asetettu lämpötila näkyy näytössä.
• Kun yksikkö kytketään pois ja esto otetaan
käyttöön, estotoiminnolle asetettu lämpötila
näkyy näytössä pienemmillä numeroilla.
6. Ajastin otettu käyttöön " "
(Katso ”Sammutusajastin" sivulla 28 ja
”Ajastus" sivulla 29)
• Ilmoittaa, että ajastin tai sammutusajastin
on käytössä.
7. Keskitetyssä ohjauksessa " "
• Ilmoittaa, että ilmastointilaitetta ohjataan
keskitetyn ohjauslaitteen (lisävaruste)
kautta eikä järjestelmää saa käyttää
kauko-ohjaimen kautta.
8. Esto " "
(Katso ”Esto" sivulla 18)
• Estokuvake vilkkuu, kun yksikkö kytketään
päälle esto-ohjauksessa.
9. Kello (12/24 tunnin reaaliaikainen kello)
(Katso ”Kello & kalenteri" sivulla 38)
• Ilmoittaa, että kellonaika on asetettu.
• Jos kellonaikaa ei ole asetettu, näkyviin
tulee " -- : -- ".
10. Lisätiedot
(Katso ”Näyttötila" sivulla 35)
• Tulee näyttöön, kun lisätietonäyttötapa
valitaan.
• Oletusasetus on, ettei mitään lisätietoja
valita.
11. Ajastinongelma " "
• Ilmoittaa, että kellonaika on asetettava
uudelleen.
• Ajastintoiminto ei toimi, kunnes kellonaika
on asetettu uudelleen.
5. Virhe " "
(Katso ”Virhekoodinäyttö" sivulla 42)
• Ilmoittaa yksikön virheestä.
Käyttäjän viiteopas BRC0731A1
11
4P392226-1 - 2016.05
Käyttötapa
Painikenäyttö
Ruutunäyttö
Kauko-ohjaimessa
käytön aikana näkyvät
näyttöruudut.
Käyttötapa
2
2
2
2
1
Peruskäyttötapa
Kauko-ohjaimen
toiminnot
1
2
Main Menu
Airflow Direction
Energy Saving Options
Schedule
Maintenance Information
Configuration
Current Settings
SettingReturn
Schedule
Clock has not been set
Would you like to set it now?
NoYes
SettingReturn
Date & Time
2014Year
1Month
1Day
Wednesday
0:00
Return
Setting
Käyttötoiminnot
Käytä painikkeita annettujen
ohjeiden mukaisesti.
• Tuo päävalikko näkyviin.
1/2
(Katso ”Päävalikon käsittely" sivulla 22.)
• Valitse
Schedule ja paina Valikko/Enter-painiketta.
• Valitse (vasemmalle/oikealle)
-painikkeilla Yes ja paina Valikko/
Enter-painiketta.
• Esiin tulee Date & Time (päivämäärä ja
kellonaika) -näyttö.
Aseta oikea vuosi, kuukausi, päivä ja kellonaika.
•
(Katso ”Kello & kalenteri" sivulla 38)
Huomautus
• Kellonaika on asetettava ennen ajastimen
ottamista käyttöön.
• Jos kellonaikaa ei ole asetettu, näyttö on
vieressä esitetyn kaltainen.
(ylös/alas) -painikkeilla
Näyttää käytettävien
painikkeiden sijainnin.
Valikko/Enter- ja peruutuspainikkeen ottaminen käyttöön / poistaminen käytöstä
Valikko/Enter- ja peruutuspainike ovat otettuina käyttöön.
1
2
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
• Valikko/Enter- ja peruutuspainike poistetaan
1
käytöstä / otetaan käyttöön pitämällä
perusnäytöllä (oikealle) -painiketta
painettuna.
• Paina 3 painiketta samalla, kun pidät
(oikealle) -painikkeen painettuna.
12
Peruskäyttötapa
Käyttötapa
Jäähdytys-/lämmitys-/tuuletus-/kuivaus-/ automaattinen käyttö
• Paina käyttötilan valintapainiketta useita
1
28°C
2
kertoja, kunnes haluamasi käyttötila (Cooling
(jäähdytys), Heating (lämmitys), Fan Only
(vain tuuletin), Dry (kuivaus) tai Auto
(automaattinen)) on valittuna.
Huomautus
• Toimintatilat, joita ei voi käyttää, eivät tule näkyviin.
• Jos ilmastointilaite on pelkällä jäähdytystoiminnolla varustettua
mallia, valittavissa on vain Cooling (jäähdytys), Dry (kuivaus) tai
Fan Only (vain tuuletin).
• Paina päällä/pois-painiketta.
Toiminnan merkkivalo (vihreä) syttyy ja
ilmastointilaite alkaa toimia.
• Säädetty lämpötila nousee 1°C:n, kun
3
28°C
4
28°C
Airow level /direction
level Direction1
Lv. 1 (L)
Return
Return
Käyttäjän viiteopas BRC0731A1
13
Swing stop
Setting
(ylös) -painiketta painetaan kerran, ja
laskee 1°C:n, kun (alas) -painiketta
painetaan kerran.
Huomautus
Lämpötilojen asetus ei ole mahdollista Dry (kuivaus)- ja Fan Only
(vain tuuletin) -toimintojen aikana.
• Tuulettimen nopeutta tai ilmavirran suuntaa
voidaan vaihtaa tuuletinnopeus/ilmavirran
suunta -painiketta painamalla.
• Ilmatilavuuden tai ilmavirran suunnan asetus
voidaan valita -painikkeita painamalla.
• Valitse haluamasi taso tai asento
alas) -painikkeita painamalla.
(ylös/
4P392226-1 - 2016.05
Peruskäyttötapa
Keskitaso-
Matala
Auto
Korkea
Airflow level /direction
level Direction1
Lv. 1 (L)
Return Setting
Airflow level /direction
level
Return Setting
Keskitaso
Keskitaso-
Swing stop
SettingReturn
Direction1
SettingReturn
matala
korkea
SwingLv. 1 (L)
Ilmavirran suunnan
asetus (ylös/alas)
Huomautus
• Ilmastointilaitteessa voi olla käytössä automaattinen
tuuletinnopeuden säätö mekanismin suojaamiseksi.
• Ilmastointilaitteessa voi olla käytössä automaattinen
tuuletinnopeuden säätö huonelämpötilan perusteella.
• Tuuletin saattaa lakata toimimasta. Se ei ole vika.
• Voi kestää jonkin aikaa, ennen kuin tuulettimen nopeus
todella muuttuu.
• Automaattisessa tuuletinnopeudessa asetuksen säätö tapahtuu
automaattisesti asetuspisteen ja sisälämpötilan mukaan.
• Kun ilmavirran suunta on valittu, valitse haluamasi ilmavirran
suunta asetusten Swing (liike) tai Swing stop (ei liikettä)
väliltä (ylös/alas) -painikkeita painamalla.
Huomautus
• Ilmavirran suunnat näkyvät näytöllä seuraavasti:
Ylös/alas-suunta Vasemmalle/oikealle-suunta
• Jos Swing (liike) valitaan, ilmavirran suuntaa säätävät levyt
liikkuvat edestakaisin.
• Kun valitset Swing stop (ei liikettä), ilmavirran suuntaa säätävät
levyt pysyvät asennossa, jossa ne ovat Valikko/Enter-painiketta
painettaessa.
Huomautus
• Katso ilmavirran suunnan vaihtaminen vasemmalle/oikealle
kohdasta ”Muuta ilmavirran suuntaa" sivulla 23.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
14
Peruskäyttötapa
5
• Kun päällä/pois-painiketta painetaan
uudelleen, ilmastointilaite pysähtyy ja
toiminnan merkkivalo kytkeytyy pois.
Huomautus
• Kun järjestelmä pysäytetään lämmitystoiminnon aikana,
tuulettimen toiminta jatkuu noin 1 minuutin ajan jälkilämmön
poistamiseksi sisäyksiköstä.
Käyttäjän viiteopas BRC0731A1
15
4P392226-1 - 2016.05
Jäähdytystoiminnon erityispiirteitä
• Kun ulkoilman lämpötila on korkea, kestää jonkin aikaa ennen kuin
huonelämpötila saavuttaa säädetyn lämpötilan.
Lämmitystoiminnon erityispiirteitä
Peruskäyttötapa
Käynnistäminen
• Lämmitystoimintoa käytettäessä halutun lämpötilan saavuttaminen
kestää tavallisesti pidempään kuin jäähdytystoimintoa käytettäessä.
On suositeltavaa käynnistää ilmastointilaitteen käyttö etukäteen
ajastimella.
Voit parantaa seuraavassa kuvatulla tavalla toimimalla järjestelmän
lämmitystehoa ja estää kylmän vedon.
Sulatustoiminto
Ulkolämpötila ja
lämmityskapasiteetti
• Ilmastointilaite kytkeytyy automaattisesti sulatustoimintoon,
että huurteen kertyminen ulkoyksikköön estyy, mikä aiheuttaisi
lämmityskyvyn heikkenemistä.
• Ilmastointilaite palaa normaaliin toimintaan noin 6 -8 minuutin
(enintään 10 minuutin) kuluttua.
• Sulatustoiminnon aikana näyttöön tulee sisälämpötilaa lähellä oleva
lämpötila. Yksikön läheisyys voi vaikuttaa lämpötilaan.
• Ilmastointilaitteen lämmityskapasiteetti laskee, kun ulkolämpötila alenee.
Jos lämmitysteho ei riitä, on suositeltavaa käyttää toista lämmityslaitetta
yhdessä ilmastointilaitteen kanssa. (Tuuleta huone säännöllisesti
polttoainetoimista laitetta käytettäessä).
Älä käytä lämmityslaitetta paikoissa, jossa se altistuu ilmastointilaitteen
ilmavirralle.
• Ilmastointilaite on lämmintä ilmaa kierrättävää tyyppiä. Sen vuoksi
huoneen lämpeneminen kestää jonkin aikaa ilmastointilaitteen
käynnistämisen jälkeen.
Sisäyksikön tuuletin käynnistyy automaattisesti, kunnes järjestelmän
sisälämpötila saavuttaa tietyn tason.
• Jos lämmin ilma nousee katonrajaan ja lattiatasossa on kylmä,
on suositeltavaa käyttää erillistä tuuletinta.
Kysy lisätietoja Daikin-jälleenmyyjältä.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
16
Peruskäyttötapa
Käyttötapa
Kuivausohjelman käyttö
Valmistelu
• Kuivaustilaa ei voi valita, jos kauko-ohjaimella ei voi valita jäähdytys-/lämmitystilaa.
• Paina käyttötilan valintapainiketta useita kertoja,
1
2
kunnes Dry (kuivaus) -toiminto on valittuna.
Huomautus
Kuivaustoimintoa ei ehkä voi käyttää kaikkien sisäyksiköiden
kanssa.
• Paina päällä/pois-painiketta.
Toiminnan merkkivalo syttyy ja ilmastointilaite
alkaa toimia.
Huomautus
Ilmastointilaite säätää lämpötilaa ja tuuletinnopeutta
automaattisesti. Siksi lämpötilaa tai tuuletinnopeutta
ei voi muuttaa, kun ilmastointi on käynnissä.
• Katso ilmavirran suunnan asettaminen kohdasta ”Ilmavirran
3
4
Käyttäjän viiteopas BRC0731A1
17
suunta" sivulla 23.
• Kun päällä/pois-painiketta painetaan uudelleen,
ilmastointilaite pysähtyy ja toiminnan merkkivalo
kytkeytyy pois.
Huomautus
Vesivuodon ja järjestelmävian välttämiseksi virtaa ei saa kytkeä
pois päältä heti kun ilmastointilaite lakkaa toimimasta. Odota
vähintään 5 minuuttia, että tyhjennyspumppu poistaa
sisäyksikköön jääneen veden.
4P392226-1 - 2016.05
Peruskäyttötapa
Kuivaustoiminnon erityispiirteitä
Kuivaustoiminnon aikana ilmankosteutta alennetaan kytkemällä
vuorotellen ilmastointilaite päälle jäähdytyksessä ja jälleen pois
lämpötilan alenemisen minimoimiseksi.
Huomautus
• Lämpötilan ja tuuletinnopeuden ohjaus on automaattista
eikä niitä voi ohjata kauko-ohjaimella.
• Kuivauskäyttö ei toimi, jos huonelämpötila on liian alhainen.
Esto
Estotoiminto ylläpitää huonelämpötilan tietyllä alueella kauko-ohjaimen ollessa kytkettynä pois
päältä. Se tehdään väliaikaisesti käynnistämällä ilmastointilaite, jonka kytki aiemmin pois päältä
käyttäjä, ajoitustoiminto tai sammutusajastin.
POIS PÄÄLTÄ
Jäähdytystoiminta
33°C 35°C
Lämmitystoiminta
Esimerkki:
[estolämpötilan asetuspiste: kylmä 35°C, lämpö 10°C]
[talteenoton erotus: kylmä -2°C, lämpö +2°C]
• Jos huonelämpötila laskee alle 10°C:een, lämmitys käynnistyy automaattisesti. Jos lämpötila
• Jos huonelämpötila nousee yli 35°C:een, jäähdytys käynnistyy automaattisesti. Jos lämpötila
Huomautus
• Tämä painike on poistettuna käytöstä oletuksena. Tämän toiminnon voi ottaa käyttöön / poistaa
käytöstä energiansäästöluettelosta (katso ”Energiansäästömahdollisuudet" sivulla 24).
• Erotusta voidaan säätää Setback Condition -valikosta (katso ”Estoehto" sivulla 26).
• Estolämpötila voidaan asettaa perusnäytöstä yksikön ollessa pois päältä tai asettaa
ajastukseen.
• Esto kytkee yksikön päälle vähintään 30 minuutin ajaksi, ellei estolämpötilan asetuspistettä
muuteta ja ellei laitetta käynnistetä päällä/pois-painikkeesta.
• Kun esto kytkee ilmastointilaitteen päälle automaattisessa tilassa, kauko-ohjain kytkeytyy vain
jäähdytys- tai lämmitystilaan sen mukaan, mikä on sopivaa, ja näyttöön tulee ainoastaan
asiaankuuluva estolämpötilan asetuspiste.
• Lämpötilan mittaus tapahtuu ilmastointilaitteen sisällä (laitteen ollessa kytkettynä pois päältä).
Ellei ilmavirtausta ole, ilmastointilaitteen mitattu sisäinen lämpötila voi poiketa (enintään 3°C)
todellisesta huonelämpötilasta.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
10°C 12°C
nousee puolen tunnin kuluttua vähintään 12°C:een, ohjain palautuu alkuperäiseen tilaan.
laskee puolen tunnin kuluttua vähintään 33°C:een, ohjain palautuu alkuperäiseen tilaan.
18
Peruskäyttötapa
Estoa ei pidä ottaa käyttöön, kun keskitetty ohjain liitetään ilmastointilaitteen
Käyttötapa
1
KRP928-liittymäsovittimen kautta.
Estokuvake " " vilkkuu, kun yksikkö kytketään päälle estoohjauksessa.
35°C
Tuulettimen nopeutta ei voi muuttaa eston ollessa aktivoituna ja
sen vuoksi tuulettimen nopeus ei näy.
Ilman virtaussuuntaa voi muuttaa vain valikon kautta eston
ollessa aktivoituna.
Näppäimistön lukitus
Käyttötapa
1
Buttons have been locked.
2
Press the menu button for
4 seconds to release.
3
Poista käytöstä kaikkien painikkeiden käyttö.
• Paina Valikko/Enter-painiketta vähintään
4 sekunnin ajan (taustavalon palaessa).
28°C
• Kun näppäimistö on lukittu, mikään näppäin
ei toimi.
• Kun jotain painikkeista painetaan, näyttöön
tulee vasemmalla oleva ilmoitus.
Return
• Jos haluat poistaa näppäimistön lukituksen, pidä
Valikko/Enter-painiketta painettuna vähintään
4 sekunnin ajan (taustavalon palaessa).
Käyttäjän viiteopas BRC0731A1
19
4P392226-1 - 2016.05
Päävalikon vaihtoehtojen pikaohje
Päävalikon yleiskuvaus
Huomautus
• Käytettävissä olevat kohteet voivat vaihdella liitetyn mallin mukaan.
• Vain käytettävissä olevat kohteet näkyvät valikossa.
Asetus- ja näyttövaihtoehdot Kuvaus Viitesivu
Airow Direction
Energy
Saving
Options
Schedule
1)
Toimintoja Setback (esto), Setpoint Range (asetusalue), Setback Condition (estoehto) ja Setpoint Auto Reset (asetuspisteen
automaattinen nollaus) ei tulisi käyttää, kun keskitetty ohjain liitetään ilmastointilaitteen
2) Ajastus voi olla rajoittunutta, kun keskitetty ohjain liitetään ilmastointilaitteen KRP928-liittymäsovittimen kautta.
Energy Saving List Ota käyttöön tai poista käytöstä
(1)
Setpoint Range Asetuslämpötila-aluetta voidaan rajoittaa
Setback Condition Aseta asetuspisteen erotuslämpötila, jonka
Setpoint Auto Reset Muuta lämpötilan asetuspiste esiasetettuun
O Timer Järjestelmä kytkeytyy automaattisesti pois
(2)
Enable/Disable Ota ajastustoiminto käyttöön tai pois
Schedule Number
Settings
Holidays Valitse viikonpäivät, jolloin ajastus poistetaan
Settings Valitse, milloin käyttötilat käynnistyvät ja/tai
1
Muuta ilmavirran suuntaa.
• Ilmavirran suuntaa säätäviä levyjä voidaan
käyttää automaattisesti ylös ja alas ja
vasemmalle ja oikealle.
• On olemassa liike- ja ei liikettä -suuntia.
• Tämä toiminto ei ole käytettävissä kaikissa
malleissa.
"Energy Saving Options".
jäähdytys-, lämmitys- ja automaattisessa
tilassa.
jälkeen laite kytkeytyy takaisin pois päältä.
lämpötilan asetuspisteeseen sen jälkeen kun
laite on käynyt asetetun keston verran, vaikka
lämpötilan asetuspistettä on muutettu.
• Mahdollista asettaa 30 - 120 minuuttiin
30 minuutin askelin.
päältä valitun ajan jälkeen (joka kerta kun
järjestelmä aktivoidaan).
• Ajaksi voi asettaa 30–180 minuuttia
10 minuutin välein.
käytöstä.
Valitse aktiivinen ajastinajan numero
(ajastinaika nro 1, 2 tai 3).
käytöstä. Tätä toimintoa käytetään silloin, kun
ajastuksen ei tarvitse olla aktivoituna,
esimerkiksi kun olet lomalla.
pysähtyvät jokaisena viikonpäivänä. Kullekin
päivällä voi asettaa enintään viisi toimintoa.
KRP928-liittymäsovittimen kautta
23
24
25
26
27
28
29
30
31
32
.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
20
Päävalikon vaihtoehtojen pikaohje
Asetus- ja näyttövaihtoehdot Kuvaus Viitesivu
Maintenance Information
Conguration
Display
Contrast Adjustment Säädä LCD-kontrastia.
Current Settings
Clock &
Date & Time Määrittele päivämäärä- ja aika-asetukset.
Calendar
12H/24H Clock Kellonaika voidaan näyttää joko 12 tunnin tai
Language
Huollon yhteystiedon näyttö.
• Näyttö:
Vaihda perus- ja lisätietonäytön välillä.
• Lisätietonäytön asetukset:
Valitse, näytetäänkö huonelämpötila
(sisäyksikön lähellä), ulkolämpötila vai ei
mitään.
Tuo näyttöön luettelo käytettävissä olevien
kohteiden nykyisistä asetuksista.
• Oletuksena käytetään 24 tunnin kelloa.
• Kellon tarkkuus on ±30 sekuntia
kuukaudessa.
• Kello toimii varavirtalähteellä 48 tunnin
ajan, joten sitä lyhyempi virtakatkos ei
vaikuta kellon toimintaan.
24 tunnin aikamuodossa.
Valitse kieli asennetun kielipaketin mukaan.
34
35
37
37
38
39
40
Käyttäjän viiteopas BRC0731A1
21
4P392226-1 - 2016.05
Päävalikko
Käyttötapa
Päävalikon käsittely
1
28°C
Perusnäyttö
1/2Main Menu
2
Airflow Direction
Energy Saving Options
Schedule
Maintenance Information
Configuration
Current Settings
SettingReturn
Päävalikko
3
Valikon käsittely

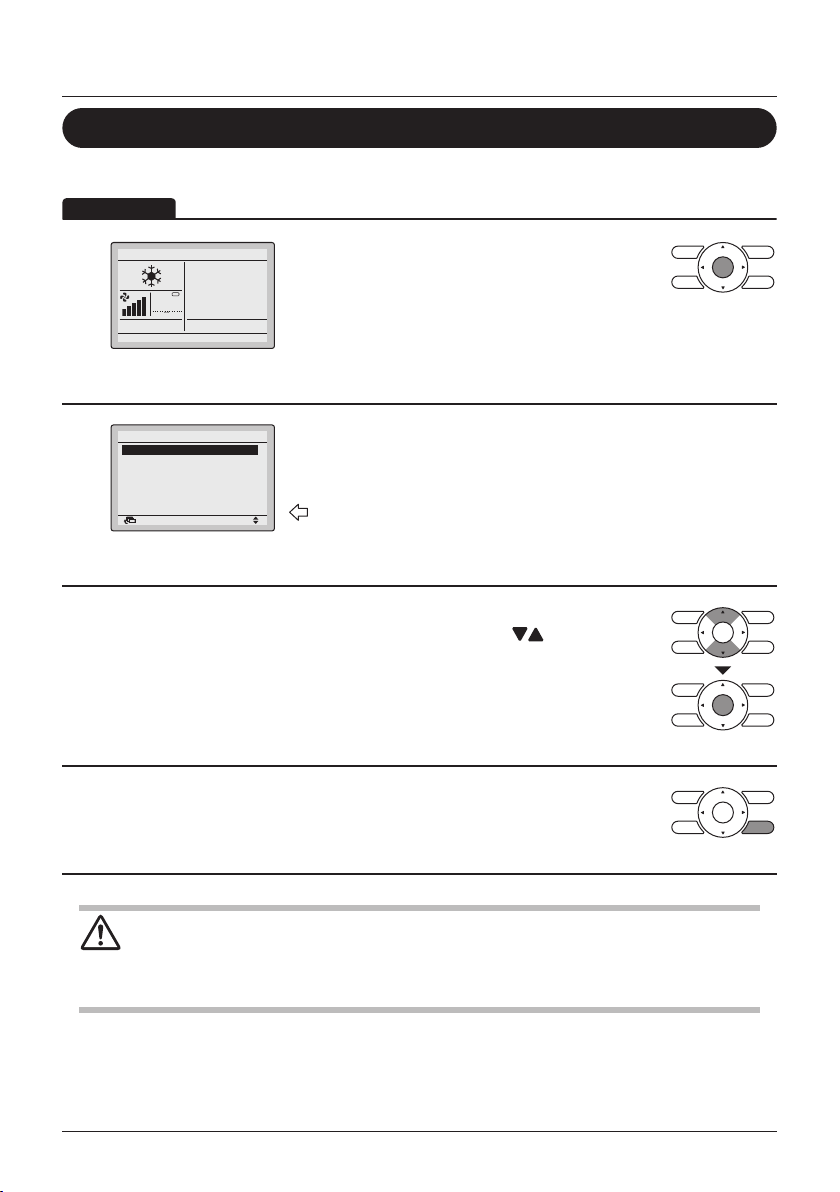

• Paina Valikko/Enter-painiketta.
• Päävalikko aukeaa.
Painikkeiden käsittelyohjeet tulevat näkyviin.
• Päävalikon vaihtoehtojen valitseminen.
1. Valitse haluamasi kohde (ylös/alas)
-painikkeita painamalla.
2. Avaa haluamasi asetuksen näyttö painamalla
Valikko/Enter-painiketta.
• Jos haluat palata päävalikosta perusnäyttöön,
4
paina peruutuspainiketta.
Huomio
• Kun päävalikko on avattuna eikä mitään painiketta paineta 5 minuutin kuluessa, näyttö
palautuu automaattisesti perusnäytöksi.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
22
Valikon käsittely
Käyttötapa
Ilmavirran suunta
Muuta ilmavirran suuntaa
• Tuo päävalikko näkyviin (katso ”Päävalikon
1/2Main Menu
käsittely" sivulla 22)
•
Valitse (ylös/alas) -painikkeilla Airow Direction
ja paina Valikko/Enter-painiketta.
1
Airflow Direction
Energy Saving Options
Schedule
Maintenance Information
Configuration
Current Settings
SettingReturn
Airflow Direction
Direction1
2
Swing
Airflow Direction
Direction
Swing
Ilmavirran suunnan
asetus (ylös/alas)
Airflow Direction
Direction
Swing
Ilmavirran suunnan
asetus (vasemmalle/
Huomautus: Näkyy
vain, jos käytettävissä.
SettingReturn
SettingReturn
SettingReturn
oikealle)
Direction2
Swing
Direction2
Swing
Direction2
Swing
• Valitse haluamasi ilmavirran suunta
asetusten Swing (liike) tai Swing stop (ei liikettä)
väliltä (ylös/alas) -painikkeita painamalla.
• Valitse ylös/alas-suunta tai vasemmalle/oikeallesuunta
painamalla.
(vasemmalle/oikealle) -painikkeita
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
Huomautus
• Ilmavirran suunnat näkyvät näytöllä seuraavasti:
Ylös/alas-suunta Vasemmalle/oikealle-suunta
• Jos Swing (liike) valitaan, ilmavirran suuntaa säätävät levyt
liikkuvat edestakaisin. Kun valitaan Swing (liike), kaikki
ilmavirran suunnat näkyvät samanaikaisesti.
• Kun valitset Swing stop (ei liikettä), ilmavirran suuntaa
säätävät levyt pysyvät asennossa, jossa ne ovat Valikko/
Enter-painiketta painettaessa.
Käyttäjän viiteopas BRC0731A1
23
4P392226-1 - 2016.05
Valikon käsittely
Käyttötapa
Ilmavirran suuntaa säätävien levyjen liike
Seuraavissa käyttötilanteissa ilmavirran suunta säätyy automaattisesti. Todellinen toiminta voi
siis olla erilaista kuin kauko-ohjaimessa näkyvä.
• Sisälämpötila on korkeampi kuin kauko-ohjaimeen asetettu lämpötila
Käyttötilanne
(lämmitystilassa).
• Jatkuvassa käytössä, kun ilma virtaa vaakasuunnassa.
Huomautus
Lämmitystilaan kuuluu automaattinen toiminta.
Energiansäästömahdollisuudet
Energiansäästöluettelo
Joitakin toimintoja ei pidä ottaa käyttöön, kun keskitetty ohjain liitetään
ilmastointilaitteen KRP928-liittymäsovittimen kautta.
• Tuo päävalikko näkyviin.
1/2
(Katso ”Päävalikon käsittely" sivulla 22.)
• Valitse
(ylös/alas) -painikkeilla
Energy Saving Options ja paina Valikko/Enter-
painiketta.
1
Main Menu
Airflow Direction
Energy Saving Options
Schedule
Maintenance Information
Configuration
Current Settings
SettingReturn
Off Timer
1/2
• Valitse (ylös/alas) -painikkeilla
Energy Saving List ja paina Valikko/Enter-
painiketta.
• Vaihda (ylös/alas) -painikkeilla asetus ON
: ON
: OFF
: OFF
: OFF
tai OFF .
• Liikuta kohdistinta
(vasemmalle/oikealle)
-painikkeilla.
• Paina Valikko/Enter-painiketta, kun kaikki
2
3
Energy Saving Options
Energy Saving List
Setpoint Range
Setback Condition
Setpoint Auto Reset
Off Timer
SettingReturn
Energy Saving List
Setpoint Range
Setback Condition
Setpoint Auto Reset
SettingReturn
muutokset on tehty. Esiin tulee vahvistusnäyttö.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
24
Valikon käsittely
Käyttötapa
4
Energy Saving List
Save the settings?
SettingReturn
NoYes
• Valitse Yes painamalla (vasemmalle/
• Vahvista asetukset ja palaa perusnäyttöön
Asetusalueen asetus
Tätä toimintoa ei pidä käyttää, kun keskitetty ohjain liitetään
KRP928-liittymäsovittimen kautta.
1
2
Energy Saving Options
Energy Saving List
Setpoint Range
Setback Condition
Setpoint Auto Reset
Off Timer
SettingReturn
Setpoint Range
Cool
18°C – 32°C
Heat
10°C – 30°C
Auto
18°C – 30°C
SettingReturn
• Tuo näyttöön "Energy Saving Options"
• Valitse
• Paina (ylös/alas) -painikkeita jäähdytys- tai
• Liikuta kohdistinta
• Paina Valikko/Enter-painiketta, kun kaikki
oikealle) -painikkeita.
painamalla Valikko/Enter-painiketta.
ilmastointilaitteen
(Katso ”Energiansäästöluettelo" sivulla 24).
(ylös/alas) -painikkeilla
Setpoint Range ja paina Valikko/Enter-painiketta.
lämmityslämpötilan asetusalueen muuttamiseksi.
(vasemmalle/oikealle)
-painikkeilla.
muutokset on tehty. Esiin tulee vahvistusnäyttö.
Huomautus
• Asetusalueen rajoina ovat oletuksena [18°C→32°C] jäähdytystä, [10°C→30°C] lämmitystä ja
[18°C→30°C] automaattista toimintoa varten. Tämä asetusalue on yleinen asetusalue ja se on
siksi aina aktivoituna, oli asetusalue otettuna käyttöön tai ei.
• Estokäytön asetusalue on oletuksena [33°C→37°C] jäähdytystä ja [10°C→15°C] lämmitystä
varten. Tätä asetusaluetta ei voi muuttaa.
Setpoint Range
3
Käyttäjän viiteopas BRC0731A1
25
Save the settings?
NoYes
SettingReturn
• Valitse Yes painamalla (vasemmalle/
oikealle) -painikkeita.
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
4P392226-1 - 2016.05
Estoehto
Käyttötapa
Tätä toimintoa ei pidä käyttää, kun keskitetty ohjain liitetään
KRP928-liittymäsovittimen kautta.
Valikon käsittely
ilmastointilaitteen
Energy Saving Options
1
2
3
Energy Saving List
Setpoint Range
Setback Condition
Setpoint Auto Reset
Off Timer
SettingReturn
Setback Condition
Recovery Differential
Cool Heat
+2°C
-2°C
SettingReturn
Setback Condition
Save the settings?
NoYes
SettingReturn
Huomautus
• Asetusalueen rajoina ovat oletuksena [18°C→32°C] jäähdytystä, [10°C→30°C] lämmitystä ja
[18°C→30°C] automaattista toimintoa varten. Tämä asetusalue on yleinen asetusalue ja se on
siksi aina aktivoituna, oli asetusalue otettuna käyttöön tai ei.
• Estokäytön asetusalue on oletuksena [33°C→37°C] jäähdytystä ja [10°C→15°C] lämmitystä
varten. Tätä asetusaluetta ei voi muuttaa.
• Tuo näyttöön "Energy Saving Options"
(Katso ”Energiansäästöluettelo" sivulla 24).
• Valitse
Setback Condition ja paina Valikko/Enter-
painiketta.
• Muuta erotusta estokäyttöä varten (ylös/alas)
-painikkeita painamalla.
• Liikuta kohdistinta
-painikkeilla.
• Paina Valikko/Enter-painiketta, kun kaikki
muutokset on tehty. Esiin tulee vahvistusnäyttö.
• Valitse Yes painamalla (vasemmalle/
oikealle) -painikkeita.
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
(ylös/alas) -painikkeilla
(vasemmalle/oikealle)
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
26
Valikon käsittely
Käyttötapa
Asetuspisteen automaattinen nollaus
Tätä toimintoa ei pidä käyttää, kun keskitetty ohjain liitetään
KRP928-liittymäsovittimen kautta.
ilmastointilaitteen
1
2
3
Energy Saving Options
Energy Saving List
Setpoint Range
Setback Condition
Setpoint Auto Reset
Off Timer
SettingReturn
Setpoint Auto Reset
Cool
Set temp.:
Set Time:
Heat
Set temp.:
Set Time:
SettingReturn
Setpoint Auto Reset
Save the settings?
NoYes
SettingReturn
28 °C
30 min
20°C
30 min
• Tuo näyttöön "Energy Saving Options"
(Katso ”Energiansäästöluettelo" sivulla 24).
• Valitse
(ylös/alas) -painikkeilla
Setpoint Auto Reset ja paina Valikko/Enter-
painiketta.
2/2
• Aseta (ylös/alas) -painikkeilla
esiasetuslämpötila ja -aika asetuspisteen
automaattiselle nollaukselle.
• Liikuta kohdistinta
(vasemmalle/oikealle)
-painikkeilla.
• Paina Valikko/Enter-painiketta, kun kaikki
muutokset on tehty. Esiin tulee vahvistusnäyttö.
• Valitse Yes painamalla (vasemmalle/
oikealle) -painikkeita.
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
Käyttäjän viiteopas BRC0731A1
27
4P392226-1 - 2016.05
Sammutusajastin
Käyttötapa
Valikon käsittely
Energy Saving Options
Energy Saving List
1
2
Setpoint Range
Setback Condition
Setpoint Auto Reset
Off Timer
SettingReturn
Off Timer
After you turn on the
unit, it will automatically
turn off in
60
minutes.
SettingReturn
Off Timer
Save the settings?
3
4P392226-1 - 2016.05
SettingReturn
• Tuo näyttöön "Energy Saving Options"
(Katso ”Energiansäästöluettelo" sivulla 24).
• Valitse
paina Valikko/Enter-painiketta.
• Aseta (ylös/alas) -painikkeilla aika, jonka
jälkeen laite kytkeytyy automaattisesti pois päältä.
Ajaksi voi valita 30–180 minuuttia 10 minuutin
välein.
Jos painiketta pidetään painettuna, arvo vaihtuu
jatkuvasti.
Asetusten vahvistusnäyttö tulee näkyviin,
kun painat Valikko/Enter-painiketta.
• Valitse Yes painamalla (vasemmalle/
oikealle) -painikkeita.
NoYes
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
(ylös/alas) -painikkeilla O Timer ja
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
28
Valikon käsittely
Ajastus
Ota käyttöön / poista käytöstä
Käyttötapa
Main Menu
Airflow Direction
1
2
3
Energy Saving Options
Schedule
Maintenance Information
Configuration
Current Settings
Schedule
Clock has not been set
Would you like to set it now?
Date & Time
Wednesday
0:00
Schedule
Enable/Disable
Select Schedule
Holidays
Settings
Ajastus voi olla rajoittunutta, kun keskitetty ohjain liitetään
KRP928-liittymäsovittimen kautta.
• Tuo päävalikko näkyviin.
1/2
(Katso ”Päävalikon käsittely" sivulla 22.)
• Valitse
(ylös/alas) -painikkeilla Schedule ja
paina Valikko/Enter-painiketta.
SettingReturn
Huomautus
• Kellonaika on asetettava ennen ajastimen
NoYes
SettingReturn
ottamista käyttöön.
• Jos kellonaikaa ei ole asetettu, näyttö on
vieressä esitetyn kaltainen.
• Valitse (vasemmalle/oikealle) -painikkeilla
2014Year
1Month
1Day
Yes ja paina Valikko/Enter-painiketta.
• Esiin tulee Date & Time (päivämäärä ja
kellonaika) -näyttö.
Return
Setting
• Aseta oikea vuosi, kuukausi, päivä ja kellonaika.
(Katso ”Kello & kalenteri" sivulla 38)
2/2
• Valitse (ylös/alas) -painikkeilla
Enable/Disable ja paina Valikko/Enter-
painiketta.
SettingReturn
ilmastointilaitteen
4
Schedule
Enable/Disable
Disable
SettingReturn
• Valitse (ylös/alas) -painikkeita painamalla
Enable (ota käyttöön) tai Disable (poista
käytöstä).
• Vahvistusnäyttö tulee näkyviin, kun painat
Valikko/Enter-painiketta.
Huomautus
Ajastus on otettu käyttöön. Jos haluat muokata
Selected schedule (valittu ajastus) -numeroa,
katso "Valitse ajastus" sivulla 30.
Käyttäjän viiteopas BRC0731A1
29
4P392226-1 - 2016.05
Valikon käsittely
Käyttötapa
Schedule
Save the settings?
5
NoYes
SettingReturn
Valitse ajastus
On mahdollista ohjelmoida kolme eri ajoitusta.
Schedule
Enable/Disable
1
2
Select Schedule
Holidays
Settings
Schedule
Select Schedule
Schedule nr 1
SettingReturn
SettingReturn
• Valitse Yes painamalla (vasemmalle/
oikealle) -painikkeita.
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
• Tuo Schedule (ajastus) -valikko näyttöön. (Katso
2/2
”Ota käyttöön / poista käytöstä" sivulla 29.)
• Valitse
Select Schedule ja paina Valikko/Enter-
painiketta.
• Valitse (ylös/alas) -painikkeilla Schedule nr 1
(ajastinaika nro 1), Schedule nr 2 (ajastinaika nro
2) tai Schedule nr 3 (ajastinaika nro 3).
• Vahvistusnäyttö tulee näkyviin, kun painat Valikko/
Enter-painiketta.
(ylös/alas) -painikkeilla
Schedule
Save the settings?
3
NoYes
SettingReturn
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
• Valitse Yes painamalla (vasemmalle/
oikealle) -painikkeita.
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
30
Valikon käsittely
Käyttötapa
Holidays
Schedule
1
Enable/Disable
Select Schedule
Holidays
Settings
Ajastin ei ole käytössä päivinä, jotka on asetettu lomapäiviksi.
• Tuo Schedule (ajastus) -valikko näyttöön. (Katso
”Ota käyttöön / poista käytöstä" sivulla 29.)
• Valitse
ja paina Valikko/Enter-painiketta.
SettingReturn
(ylös/alas) -painikkeilla Holidays
Schedule
2
3
4
Holidays
Multiple selection
SettingReturn
Huomautus
• Lomapäiviksi voi valita useita päiviä.
• Jos haluat käyttää ajastinta lomapäivinä, poista lomapäivävalinta.
Schedule
Holidays
Multiple selection
SettingReturn
Schedule
Save the settings?
NoYes
SettingReturn
Schedule nr 1
Time Act Cool Heat
Sun
Hol
SettingReturn
• Valitse haluamasi päivä (vasemmalle/
oikealle) -painikkeita painamalla.
SatFriThuWedTueMonSun
• Tuo
kyseisen päivän asettamiseksi lomaksi.
• Paina Valikko/Enter-painiketta, kun kaikki
muutokset on tehty. Esiin tulee asetusten
SatFriThuWedTueMonSun
vahvistusnäyttö.
• Valitse Yes painamalla (vasemmalle/
oikealle) -painikkeita.
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
Huomautus
Ajastinasetusten näyttöön tulee "Hol" niille päiville,
jotka on asetettu lomaksi.
(ylös/alas) -painikkeilla näyttöön " "
Käyttäjän viiteopas BRC0731A1
31
4P392226-1 - 2016.05
Ajastinasetukset
Käyttötapa
Ajastin tulee automaattisesti käyttöön ajastuksen tallentamisen jälkeen.
Valikon käsittely
Schedule
Enable/Disable
1
2
3
Select Schedule
Holidays
Settings
SettingReturn
Huomautus
Valitun ajastuksen ajastinasetuksia voi muokata. Jos haluat lisätietoja valitun ajastuksen
muuttamisesta, katso "Valitse ajastus" sivulla 30.
Schedule nr 1
Time Act Cool Heat
Mon
SettingReturn
Schedule nr 1
Time Act Cool Heat
Mon
– 6:00
SettingReturn
Schedule nr 1
Time Act Cool Heat
– 6: 00
Mon
• Tuo Schedule (ajastus) -valikko näyttöön.
2/2
(Katso ”Ota käyttöön / poista käytöstä"
sivulla 29.)
• Valitse
paina Valikko/Enter-painiketta.
• Valitse asetettava päivä painamalla (ylös/
alas) -painikkeita.
• Aseta valitulle päivälle haluamasi aika.
• Siirrä korostettua kohtaa painamalla
(vasemmalle/oikealle) -painikkeita ja anna sitten
toiminnon haluttu alkamisaika painamalla
(ylös/alas) -painikkeita. (ylös/alas)
-painikkeiden jokainen painallus siirtää aikaa
1 tunnin tai 1 minuutin.
(ylös/alas) -painikkeilla Settings ja
SettingReturn
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
32
Valikon käsittely
4
5
Schedule nr 1
Time Act Cool Heat
Mon
– 6:00
SettingReturn
Schedule nr 1
Time Act Cool Heat
Mon
– 6:00
ON 32°C
SettingReturn
Schedule nr 1
Time Act Cool Heat
Mon
– 6:00
ON 24°C
– 8:00
OFF
SettingReturn
Schedule nr 1
Time Act Cool Heat
Mon
– 6:00
ON
24°C
– 8:00
OFF
29°C
17:30
ON
24°C
22:00
SettingReturn
Schedule nr 1
Time Act Cool Heat
Mon
– 6:00
ON 24°C
– 8:00
OFF
29°C
17:30
ON 24°C
22:00
OFF
28°C
SettingReturn
Schedule nr 1
Time Act Cool Heat
Tue
– 6:00
ON
24°C
– 8:00
OFF
29°C
17:30
ON
24°C
22:00
OFF
28°C
SettingReturn
• Siirrä korostettua kohtaa painamalla
(vasemmalle/oikealle) -painikkeita ja määritä sitten
asetukset päällä/pois/-- painamalla (ylös/alas)
-painikkeita.
"Act" (toiminto) -sarake:
ON: Lämpötilan asetuspisteet voidaan määrittää.
OFF: Estolämpötilan asetuspisteet voidaan
16°C
määrittää.
– – : Lämpötilan ja estolämpötilan asetuspisteet
poistetaan käytöstä.
• Siirrä korostettua kohtaa painamalla
(vasemmalle/oikealle) -painikkeita ja anna
21°C
jäähdytys- ja lämmityslämpötilan asetuspisteet
PÄÄLLÄ- tai POIS (esto) -käytölle painamalla
(ylös/alas) -painikkeita.
"Cool" (jäähdytys) ja "Heat" (lämmitys) -sarake:
"__": Ilmaisee, että lämpötilan ja estolämpötilan
asetuspistettä ei ole määritelty tälle
ajanjaksolle. Viimeistä aktiivista
asetuspistettä käytetään.
"– –": Ilmaisee, että estotoiminto on poistettu
käytöstä tällä ajanjaksolla.
Huomautus
21°C
Korkeintaan 5 toimintoa voidaan asettaa päivää
10°C
21°C
kohden.
• Paina Valikko/Enter-painiketta, kun kaikki
muutokset on tehty. Esiin tulee vahvistusnäyttö.
21°C
Huomautus
10°C
21°C
Voit kopioida edellisen päivän asetukset käyttötilan
17°C
valintapainiketta painamalla.
Esimerkki: Maanantain sisällön kopioimiseksi
tiistaihin valitse tiistai ja paina käyttötilan
valintapainiketta.
21°C
10°C
21°C
17°C
Käyttäjän viiteopas BRC0731A1
33
4P392226-1 - 2016.05
Valikon käsittely
Käyttötapa
6
Schedule
Save the settings?
SettingReturn
NoYes
• Valitse Yes painamalla (vasemmalle/
oikealle) -painikkeita.
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
Huoltotiedot
Tuo huoltotiedot näyttöön
• Tuo päävalikko näkyviin. (Katso ”Päävalikon
––––––––––
––––––––––
1/2Main Menu
käsittely" sivulla 22.)
• Valitse
Maintenance Information ja paina Valikko/
Enter-painiketta.
• Yhteystietojen puhelinnumero tulee näkyviin
näytön yläreunaan.
(Jos et ole vielä rekisteröinyt tuotettasi,
puhelinnumero ei tule näkyviin).
• Tuotteen sisä- ja ulkoyksikön mallitiedot
näyttävät aina ----------.
• Palaa edelliseen näyttöön painamalla
peruutuspainiketta.
1
2
Airflow Direction
Energy Saving Options
Schedule
Maintenance Information
Configuration
Current Settings
Maintenance Information
Contact Info
0123–4567–8900
Indoor Model
Outdoor Model
SettingReturn
Return
(ylös/alas) -painikkeilla
Huomautus
• Näyttöön voi tulla myös virhekoodi.
Jos toiminnan merkkivalo ei vilku, laite toimii
normaalisti.
• Virhekoodi katoaa, kun pidät päällä/pois-painiketta
painettuna yli 4 sekunnin ajan.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
34
Valikon käsittely
Käyttötapa

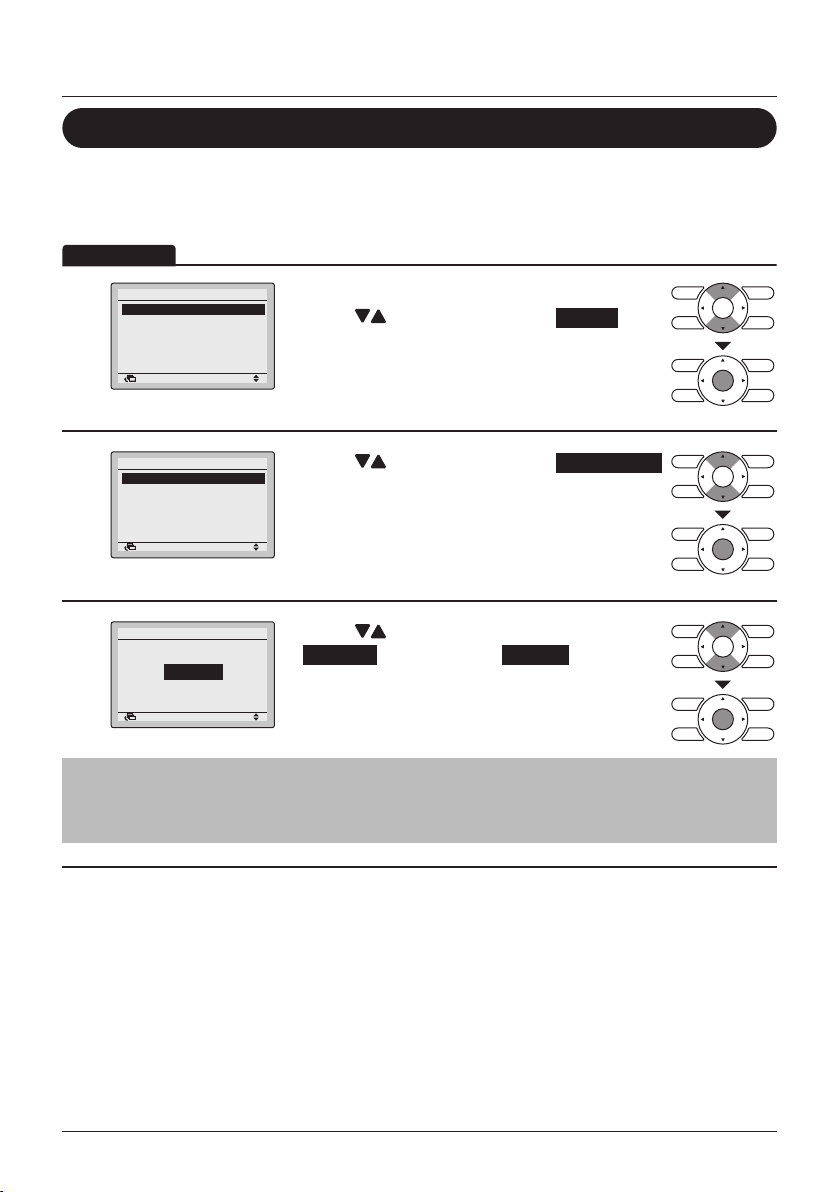

Määritys
Näyttö
Näyttötila
Configuration
1
2
3
Display
Contrast Adjustment
SettingReturn
Display
Display Mode Standard
Display Item None
SettingReturn
Display
Display Mode
Standard
SettingReturn
Huomautus
Kohdassa ”Lisätieto" sivulla 36 selitetään, miten valitaan, mikä kohde näkyy lisätietonäytön
valinta-alueella.
• Tuo määritysnäyttö näkyviin.
• Valitse
paina Valikko/Enter-painiketta.
• Valitse (ylös/alas) -painikkeilla Display Mode
ja paina Valikko/Enter-painiketta.
• Valitse (ylös/alas) -painikkeita painamalla
Standard (perusnäyttö) tai Detailed
(lisätietonäyttö).
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
(ylös/alas) -painikkeilla Display ja
Käyttäjän viiteopas BRC0731A1
35
4P392226-1 - 2016.05
Lisätieto
*
Outside Air Temp
None
Käyttötapa
Valikon käsittely
1
2
Display
Display Mode Standard
Display Item None
SettingReturn
Display
Display Item
None
SettingReturn
• Tuo näyttövalikko näkyviin. (Katso ”Näyttötila"
sivulla 35.)
• Valitse
Display Item ja paina Valikko/Enter-painiketta.
• Tuo seuraava näyttöön (ylös/alas)
-painikkeita painamalla.
(ylös/alas) -painikkeilla
Room Temp
* Joissakin malleissa nämä tiedot eivät tule näkyviin, vaikka ne
valittaisiin.
• Muista lukea seuraava koskien sisä- ja ulkolämpötilojen näyttöä.
Room Temp
– Lämpötila sisäyksikön lähellä.
– Sisäyksikön läheisyys voi vaikuttaa mitattuun lämpötilaan.
Outside Air Temp
– Ulkoyksikön lähellä mitattu lämpötila.
– Mitattuun lämpötilaan voivat vaikuttaa tekijät kuten yksikön
sijainti (esimerkiksi suorassa auringonvalossa) ja yksikön
toiminta sulatuksen aikana.
– "Outside Air Temp" ei näy sammutuksen tai heti
käynnistyksen jälkeen.
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
36
Valikon käsittely
Käyttötapa
Käyttötapa
Kontrastin säätö
• Tuo määritysnäyttö näkyviin.
• Valitse
Contrast adjustment ja paina Valikko/Enter-
painiketta.
• Valitse haluamasi kontrasti (ylös/alas)
-painikkeita painamalla.
• Vahvista asetus ja palaa perusnäyttöön painamalla
Valikko/Enter-painiketta.
(ylös/alas) -painikkeilla
1
2
Configuration
Display
Contrast Adjustment
SettingReturn
Contrast Adjustment
Dark
Light
SettingReturn
Nykyiset asetukset
Yleiskatsaus nykyisistä asetuksista
• Tuo päävalikko näkyviin. (Katso ”Päävalikon
1/2
käsittely" sivulla 22.)
• Valitse
Current Settings ja paina Valikko/Enter-
painiketta.
(ylös/alas) -painikkeilla
1
Main Menu
Airflow Direction
Energy Saving Options
Schedule
Maintenance Information
Configuration
Current Settings
SettingReturn
Current Settings
Schedule
2
Käyttäjän viiteopas BRC0731A1
37
Display Mode
Display Item
Return
Näytössä näkyvät tiedot
Schedule Display Mode Display Item
* Näytössä näkyvät tiedot vaihtelevat malleittain. Vain käytettävissä olevat asetukset näkyvät.
Disable
Standard
None
• Näyttöön tulee luettelo, jossa näkyy nykyisten
asetusten tila.
• Palaa päävalikkoon peruutuspainiketta painamalla.
4P392226-1 - 2016.05
Kello & kalenteri
Käyttötapa
Päivämäärä & kellonaika
• Tuo päävalikko näkyviin. (Katso ”Päävalikon
2/2Main Menu
käsittely" sivulla 22.)
• Valitse
Clock & Calendar ja paina Valikko/Enter-
painiketta.
1
Clock & Calendar
Language
SettingReturn
Valikon käsittely
(ylös/alas) -painikkeilla
2
3
4
Clock & Calendar
Date & Time
12H/24H Clock
Date & Time
2014Year
1Month
1Day
Wednesday
0:00
Return
Setting
SettingReturn
• Valitse (ylös/alas) -painikkeilla Date & Time
ja paina Valikko/Enter-painiketta.
• Käytä (ylös/alas) -painikkeita päivämäärän ja
kellonajan vaihtamiseen.
• Liikuta kohdistinta
-painikkeilla.
• Paina Valikko/Enter-painiketta, kun kaikki
muutokset on tehty. Esiin tulee vahvistusnäyttö.
(vasemmalle/oikealle)
Huomio
• Kesäaika (DST) on aktivoituna oletusasetuksena. Seuraavat säännöt
pätevät:
– Alku: Maaliskuun viimeinen sunnuntai kello 2.00
– Loppu: Lokakuun viimeinen sunnuntai kello 3.00
•
Kysy neuvoa Daikin-jälleenmyyjältä, jos kesäaika-asetuksia on muutettava.
Huomautus
Viikonpäivän asetus tapahtuu automaattisesti.
Date & Time
Save the settings?
SettingReturn
NoYes
• Valitse Yes painamalla (vasemmalle/
oikealle) -painikkeita.
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
38
Valikon käsittely
Käyttötapa
12/24 tunnin kello
1
2
3
Clock & Calendar
Date & Time
12H/24H Clock
SettingReturn
12H/24H Clock
24H
SettingReturn
12H/24H Clock
Save the settings?
SettingReturn
• Tuo Clock & Calendar -valikko näyttöön.
(Katso ”Päivämäärä & kellonaika" sivulla 38.)
• Valitse
12H/24H Clock ja paina Valikko/Enter-painiketta.
• Valitse (ylös/alas) -painikkeita painamalla
12H tai 24H .
• Vahvistusnäyttö tulee näkyviin, kun painat
Valikko/Enter-painiketta.
Huomautus
Oletuksena kellonaika näytetään 24H-muodossa.
• Valitse Yes painamalla (vasemmalle/
oikealle) -painikkeita.
NoYes
• Vahvista asetus ja palaa päävalikkoon painamalla
Valikko/Enter-painiketta.
(ylös/alas) -painikkeilla
Käyttäjän viiteopas BRC0731A1
39
4P392226-1 - 2016.05
Kieli
Käyttötapa
Valitse kieli
Clock & Calendar
1
Language
Valikon käsittely
• Tuo päävalikko näkyviin. (Katso ”Päävalikon
2/2Main Menu
käsittely" sivulla 22.)
• Valitse
ja paina Valikko/Enter-painiketta.
SettingReturn
(ylös/alas) -painikkeilla Language
Language
2
English
SettingReturn
Huomautus
Näytettävät kielet riippuvat asennetusta kielipaketista.
Lisätietoa saatavilla olevista kielistä ja kielipaketin vaihtamisesta on asentajan viiteoppaassa.
• Valitse haluamasi kieli (ylös/alas) -painikkeita
painamalla.
• Vahvista asetukset ja palaa perusnäyttöön
painamalla Valikko/Enter-painiketta.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
40
Kunnossapito
Huomio
• Älä pese kauko-ohjainta.
Se saattaa aiheuttaa maavuotoja,
joiden seurauksena voi olla
sähköiskuja tai tulipalo.
Yksikön ja LCD-näytön hoito
Huomautus:
• Jos LCD-näyttö tai kauko-ohjaimen muut pinnat likaantuvat, pyyhi ne puhtaaksi kuivalla liinalla.
• Jos lika ei irtoa näin, kostuta liina miedolla pesuaineliuoksella, purista se kuivaksi ja puhdista
pinta sillä. Kuivaa pinta sen jälkeen kuivalla liinalla.
• Älä käytä maalinohentimia, orgaanisia liuottimia tai vahvoja happoja.
Varoitus
Älä käytä tulenarkoja materiaaleja (esim. hiuslakkaa tai hyönteismyrkkyjä)
ilmastointilaitteen lähellä.
Älä puhdista tuotetta orgaanisilla liuottimilla, esimerkiksi bensiinillä tai
maalinohentimilla.
Orgaanisten liuottimien käyttö voi aiheuttaa tuotteeseen halkeamia, sähköiskuja
tai tulipalon.
• Lopeta ilmastointilaitteen käyttö
ja kytke virrankatkaisin pois
päältä ennen huolto- ja
kunnossapitotoimien aloittamista.
Muuten seurauksena voi olla
sähköisku tai vamma.
Käyttäjän viiteopas BRC0731A1
41
4P392226-1 - 2016.05
Merkkivalo
Käyttötapa
Viitetietoja
Virhekoodinäyttö
Ota yhteyttä Daikin-jälleenmyyjään seuraavissa
tapauksissa
Varoitus
Jos ilmastointilaitteessa on toimintahäiriö (esimerkiksi se haisee palaneelta),
sammuta laite ja katkaise sen virta.
Laitteen käytön jatkaminen näissä oloissa voi vaurioittaa laitetta tai aiheuttaa
sähköiskuja tai tulipaloja. Ota yhteyttä Daikin-jälleenmyyjään.
• Jos ilmenee virhe, perusnäytön virhekuvake sekä
1
28°C
toiminnan merkkivalo vilkkuvat.
• Valikko/Enter-painike on otettava käyttöön, jotta
virhekoodi ja yhteystiedot saadaan näyttöön
(katso ”Päävalikon käsittely" sivulla 22 ).
• Paina Valikko/Enter-painiketta.
Error Code:A1
2
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
Contact Info
0123–4567–8900
Return
• Virhekoodi vilkkuu ja yhteysosoite tulevat näkyviin.
• Ilmoita virhekoodi ja mallinimi Daikinjälleenmyyjälle.
42
Viitetietoja
Ilmoitus tilaristiriidasta
10°C
Mode conflict
• Yksiköt, jotka eivät ole ensisijaisia, siirtyvät valmiustilaan
Tämä ei ole vika. Ristiriita voidaan ratkaista kytkemällä ei-ensisijaiset yksiköt samaan käyttötilaan
ensisijaisen yksikön kanssa. Kun yksikön ensisijaisuus riippuu siitä, onko ensisijaisen huoneen
asetus käytössä ja/tai aktivoituna:
Jos Silloin
Priority Room -asetus on käytettävissä ja
aktivoituna.
Sovellettavissa vain monilaitejärjestelmään (useita sisäyksiköitä
liitettynä ulkoyksikköön). Kun useita sisäyksiköitä ohjataan
toimimaan samanaikaisesti, mutta eri käyttötiloissa, tapahtuu
käyttötilakonikti:
• Toiminnan merkkivalo vilkkuu
• Käyttöliittymään ilmestyy Mode conict
Sisäyksikön, jolle Priority Room on asetettu,
käyttötila on ensisijainen. Mikäli ilmenee
käyttötilaristiriita, muut yksiköt kytkeytyvät
valmiustilaan.
ILMOITUS
•
Toimintoja COOL (jäähdytys), DRY (kuivaus) ja FAN (tuuletus) voidaan käyttää samanaikaisesti.
• Ellei ristiriitaa ratkaista manuaalisesti, muut kuin ensisijaiset yksiköt jatkavat automaattisesti
toimintaa heti kuin ensisijainen yksikkö lopettaa toiminnan.
Jos Silloin
Priority Room -asetus ei ole käytettävissä TAI
on käytettävissä, muttei aktivoituna.
Ensiksi käynnistetyn sisäyksikön käyttötila on
ensisijainen. Mikäli ilmenee käyttötilaristiriita,
myöhemmin käynnistetyt yksiköt kytkeytyvät
valmiustilaan.
ILMOITUS
•
Toimintoja COOL (jäähdytys), DRY (kuivaus) ja FAN (tuuletus) voidaan käyttää samanaikaisesti.
• HEAT (lämmitys) -käyttötilassa toimivat yksiköt ovat aina ensisijaisia FAN (tuuletus)
-käyttötilassa toimiviin yksikköihin nähden, vaikka niitä ei olisi käynnistetty ensiksi.
• Ristiriitaa ratkaistaessa on mahdollista kytkeä muut kuin ensisijaiset yksiköt automaattiseen
(AUTO) käyttötilaan: ne käynnistyvät automaattisesti samassa käyttötilassa kuin ensisijainen
yksikkö.
Käyttäjän viiteopas BRC0731A1
43
4P392226-1 - 2016.05
Viitetietoja
Huomio
MODE CONFLICT -ristiriitaa voi esiintyä myös yksiköissä, jotka setback (esto)
-toiminto käynnistää. Tämä tarkoittaa, että ne eivät käynnisty ensisijaisuuden vuoksi
eivätkä ne siksi voi ylläpitää sisälämpötilaa. Huomioi setback (esto) -toiminto
monilaitejärjestelmässä tällaisten tilanteiden välttämiseksi.
Huomio
Kun ilmastointilaitteen KRP928-liittymäadapteri liitetään, tilaristiriidan ilmoitus ei näy
käyttöliittymässä, vaan sisäyksikkö siirtyy valmiustilaan.
Johdollisen ja langattoman käyttöliittymän yhdistetty käyttö
Vältä johdollisen käyttöliittymän ja langattoman peruskauko-ohjaimen yhtaikaista käyttöä. Jos käytät
niitä kuitenkin yhdessä, seuraava ilmiö on mahdollinen:
Ilmiö Selitys
Langattomassa
käyttöliittymässä
Langattoman
käyttöliittymän näyttöön
voi tulla virheellinen
laitetila (esim. päällä/
pois, käyttötila,
asetuspiste, tuulettimen
nopeus/suunta).
Langattomassa
käyttöliittymässä
Kun painat painiketta,
kaikki langattoman
käyttöliittymän näytön
tilat lähetetään
sisäyksikköön.
Langaton käyttöliittymä ei vastaanota palautetta yksiköstä.
Kun johdollisen käyttöliittymän asetusta muutetaan (manuaalisesti tai
automaattisesti ajastimella), muutos ei välity langattomaan käyttöliittymään.
Esimerkki
Mikäli päällä/pois asetetaan johdollisesta käyttöliittymästä, langattoman
käyttöliittymän näyttämä päällä/pois-tila on virheellinen. Tässä tilanteessa
käyttäjän täytyy painaa langattoman käyttöliittymän päällä/pois-painiketta
kaksi kertaa tarvittavan päällä/pois-asetuksen muutoksen kytkemiseksi
sisäyksikköön.
Langattoman käyttöliittymän tila päällekirjoittaa samanaikaisesti
asetuspisteen, käyttötilan ja tuulettimen nopeuden/suunnan.
Langaton käyttöliittymä lähettää kaikki asetukset kerralla yksikköön
(esim. päällä/pois, käyttötila, asetuspiste, tuulettimen nopeus/suunta),
jos jotain asetusta muutetaan jollain painikkeella.
Jos jotain langattoman käyttöliittymän painiketta painetaan, kaikki
asetukset (esim. päällä/pois, käyttötila, asetuspiste, tuulettimen
nopeus/suunta) lähetetään yksikköön ja johdollisella käyttöliittymällä
tehdyt asetukset päällekirjoitetaan.
Esimerkki
Mikäli asetuspiste asetetaan johdollisesta käyttöliittymästä, langattoman
käyttöliittymän näyttämä asetuspisteen tila on virheellinen. Tässä tilanteessa
käyttäjä päällekirjoittaa asetuspisteen langattomalla asetuspisteellä, kun hän
painaa langattoman käyttöliittymän asetuspisteen ylös-painiketta.
Langattoman käyttöliittymän tila päällekirjoittaa samanaikaisesti
päällä/pois-asetuksen, käyttötilan ja tuulettimen nopeuden/suunnan.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
44
Viitetietoja
Ilmiö Selitys
Johdollisessa
käyttöliittymässä
Joidenkin toimintojen
(esim. ECONO-tila,
voimakas tila, sisäyksikön
hiljainen toiminto,
ulkoyksikön hiljainen
toiminto, kosteutus) tila ei
näy johdollisen
käyttöliittymän näytöllä.
Johdollinen käyttöliittymä ei tue näiden toimintojen käsittelyä.
Mikäli jokin näistä toiminnoista (esim. ECONO-tila, voimakas tila,
sisäyksikön hiljainen toiminto, ulkoyksikön hiljainen toiminto, kosteutus)
valitaan langattomasta käyttöliittymästä, aktivointi ei näy johdollisessa
käyttöliittymässä.
ECONO-tila asetettu langattoman käyttöliittymän kautta
Johdollinen käyttöliittymä ei ilmaise sitä.
Yksikön sammuttaminen johdollisen käyttöliittymän kautta peruuttaa
ECONO-tilan.
Tehokas tila asetettu langattoman käyttöliittymän kautta
Johdollinen käyttöliittymä ei ilmaise sitä.
Johdollisen käyttöliittymän asetuspisteen ja tuuletinnopeuden muutos
tulevat voimaan vasta, kun tehokas tila sammutetaan.
Yksikön sammuttaminen tai johdollisen käyttöliittymän käyttötilan
vaihtaminen peruuttaa tehokkaan tilan.
Sisäyksikön hiljainen käyttö asetettu langattoman käyttöliittymän
kautta
Johdollinen käyttöliittymä ei ilmoita siitä, mutta tuulettimen
automaattinen nopeus näkyy.
Tuulettimen nopeuden muuttaminen johdollisesta käyttöliittymästä
peruuttaa sisäyksikön hiljaisen käyttötilan.
Ulkoyksikön hiljainen käyttö asetettu langattoman käyttöliittymän
kautta
Johdollinen käyttöliittymä ei ilmaise sitä.
Ulkoyksikön hiljaista käyttöä ei koskaan peruuteta toimenpiteellä
johdollisen käyttöliittymän kautta.
Mukava ilmavirran toiminto asetettu langattoman käyttöliittymän
kautta
Johdollinen käyttöliittymä ei ilmaise sitä.
Ilmavirran suunnan muuttaminen johdollisesta käyttöliittymästä
peruuttaa tuulettimen mukavan toiminnon.
"URURU"-kosteutustoiminto asetettu langattoman käyttöliittymän
kautta
Johdollinen käyttöliittymä ei ilmaise siitä kosteutussymbolilla, mutta
lämmityksen käyttötila näkyy ilman lämmityksen asetuspistettä.
Käyttötilan vaihtaminen johdollisesta käyttöliittymästä peruuttaa
"URURU"-kosteutustoiminnon.
KOSTEA LÄMMITYS -toiminto asetettu langattoman
käyttöliittymän kautta
Johdollinen käyttöliittymä ei ilmaise sitä, mutta lämmityksen käyttötila ja
asetuspiste näkyvät.
Käyttötilan vaihtaminen johdollisesta käyttöliittymästä peruuttaa
KOSTEA LÄMMITYS -toiminnon.
Käyttäjän viiteopas BRC0731A1
45
4P392226-1 - 2016.05
Ilmiö Selitys
Langattomaan
käyttöliittymään voidaan
ohjelmoida kello ja
lähettää sisäyksikköön.
Johdolliseen
käyttöliittymään voidaan
samanaikaisesti
ohjelmoida eri kellonaika.
Langattomaan
käyttöliittymään voidaan
ohjelmoida viikoittainen
ajastus, jonka sisäyksikkö
toteuttaa.
Johdolliseen
käyttöliittymään voidaan
samanaikaisesti ohjelmoida
erilainen viikottainen
ajastus, joka toteutetaan.
Langattomassa
käyttöliittymässä
Päällä/pois-asetusta,
asetuspistettä ja käyttötilaa
on mahdollista muuttaa,
vaikka johdottoman
käyttöliittymän painikkeet
olisivat lukittuina.
Langattomassa
käyttöliittymässä
Asetuspisteen voi siirtää
alueen ulkopuolelle,
vaikka asetusalue
asetetaan johdollisen
käyttöliittymän kautta.
Viitetietoja
KUIVA JÄÄHDYTYS -toiminto asetettu langattoman
käyttöliittymän kautta
Johdollinen käyttöliittymä ilmaisee jäähdytystilan.
Käyttötilan vaihtaminen johdollisesta käyttöliittymästä peruuttaa KUIVA
JÄÄHDYTYS -toiminnon.
Muita toimintoja (esim. älykäs silmä, lämpöpatteritoiminta)
asetettu langattoman käyttöliittymän kautta
Johdollinen käyttöliittymä ei ilmaise sitä.
Käyttötilan vaihtaminen johdollisesta käyttöliittymästä ei vaikuta
näiden toimintojen tilaan.
Langattoman käyttöliittymän kello ja johdollisen käyttöliittymän kello
ovat toisistaan riippumattomia.
Johdollisen käyttöliittymän kello lisäksi mukautuu automaattisesti
kesäaikaan.
Aseta kumpikin kello oikeaan aikaan.
Langattoman käyttöliittymän viikkoajastin (perustuu langattoman
käyttöliittymän kelloon) ja johdollisen käyttöliittymän viikkoajastin
(perustuu johdollisen käyttöliittymän kelloon) ovat 2 erillistä ajastinta.
Ristiriitojen välttämiseksi tulisi käyttää vain johdollisen käyttöliittymän
ajastinta.
Mikäli viikkoajastin on jo asetettu langattoman käyttöliittymän kautta,
poista tämä viikkoajastin ennen kuin jatkat.
Langaton käyttöliittymä ei vastaanota palautetta yksiköstä.
Painikelukitus on johdollisen käyttöliittymän toiminto.
Kun jokin johdollisen käyttöliittymän painike lukitaan, lukko ei välity
langattomaan käyttöliittymään.
Lisäksi langattoman käyttöliittymän muutos toteutetaan sisäyksikössä
eikä sitä estetä. Yksikön todellinen tila näkyy aina johdollisen
käyttöliittymän näytöllä.
Langaton käyttöliittymä ei vastaanota palautetta yksiköstä.
Asetusalue on johdollisen käyttöliittymän toiminto.
Kun asetusalue valitaan johdollisella käyttöliittymällä, uusi alue ei
välity langattomaan käyttöliittymään.
Lisäksi langattoman käyttöliittymän asetuspisteen muutos toteutetaan
sisäyksikössä eikä sitä estetä. Yksikön todellinen asetuspiste näkyy
aina johdollisen käyttöliittymän näytöllä.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
46
Viitetietoja
Ilmiö Selitys
Langattomassa
käyttöliittymässä
Käyttötila on mahdollista
asettaa, vaikka kyseinen
käyttötila olisi estetty
johdollisessa
käyttöliittymässä.
Langattomassa
käyttöliittymässä
Eston asetuspisteet ja
esto aktiivinen eivät
näy langattoman
käyttöliittymän näytöllä.
Langaton käyttöliittymä ei vastaanota palautetta yksiköstä.
Käytön estotoiminto on johdollisen käyttöliittymän toiminto.
Kun jokin johdollisen käyttöliittymän käyttötila estetään, tämä ei välity
langattomaan käyttöliittymään.
Lisäksi langattoman käyttöliittymän käyttötilan muutos toteutetaan
sisäyksikössä eikä sitä estetä. Yksikön todellinen käyttötila näkyy
aina johdollisen käyttöliittymän näytöllä.
(Vain kun estotoiminto on otettu käyttöön)
Estotoiminto on johdollisen käyttöliittymän toiminto.
Eston asetuspisteet voidaan asettaa vain johdollisen käyttöliittymän
kautta, kun yksiköstä on katkaistuna virta.
Estotoiminto voi olla aktiivinen vain silloin, kun yksikkö on pois päältä.
Estotoiminto kytkee yksikön päälle esto-ohjauksen aikana ja eston
symboli näkyy johdollisen käyttöliittymän näytöllä.
Eston asetuspisteet ja toimintatilat eivät välity langattomaan
käyttöliittymään.
Langattoman käyttöliittymän asetuspisteen muutos ei muuta eston
asetuspisteitä. Muutetut asetuspisteet tulevat kuitenkin voimaan,
kun yksikkö kytketään jälleen päälle manuaalisesti.
Käyttäjän viiteopas BRC0731A1
47
4P392226-1 - 2016.05
Myynnin jälkeinen palvelu
Varoitus
• Älä pura laitetta osiin, tee
siihen muutoksia tai korjaa sitä.
Se saattaa aiheuttaa sähköiskuja
tai tulipalon.
Ota yhteyttä Daikin-jälleenmyyjään.
Kerro korjaajalle seuraavat tiedot
• Mallinimi
• Asennuspäivä
• Vikatilanne mahdollisimman tarkasti
• Nimesi, osoitteesi ja puhelinnumerosi
Siirtäminen
Kauko-ohjaimen siirtämiseen tarvitaan erikoistekniikkaa. Ota yhteyttä Daikin-jälleenmyyjään.
Asiakkaalta veloitetaan kauko-ohjaimen siirtämisen todelliset kustannukset.
• Älä siirrä kauko-ohjainta tai
asenna sitä uudelleen itse.
Vääränlainen asennus saattaa
aiheuttaa sähköiskuja tai tulipalon.
Ota yhteyttä Daikin-jälleenmyyjään.
Viitetietoja
Takuuajan jälkeiset korjaukset
Ota yhteyttä Daikin-jälleenmyyjään.
Kysy tarvittaessa lisätietoja maksuehdoista.
Myynnin jälkeistä palvelua koskeva kysely
Ota yhteyttä Daikin-jälleenmyyjään.
BRC0731A1 Käyttäjän viiteopas
4P392226-1 - 2016.05
48
4P392226-1
2016
Copyright 2014 Daikin
5
.0
Loading...
