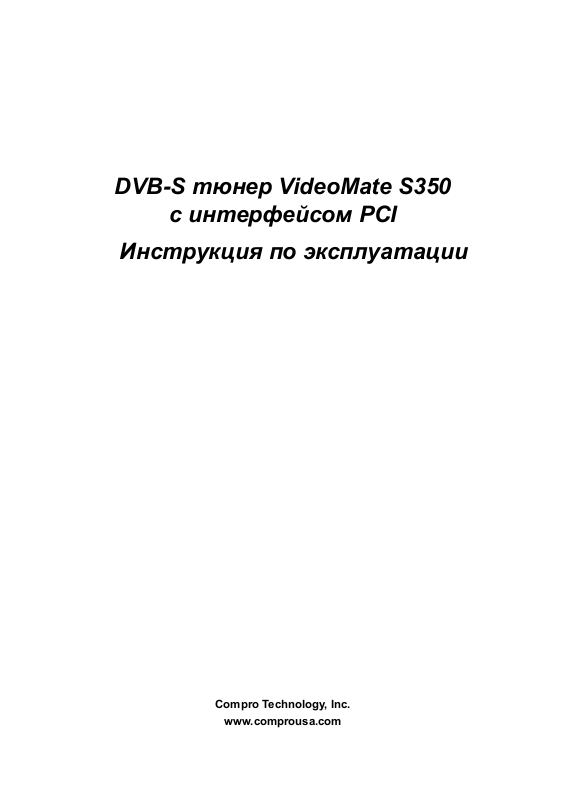

DVB-S тюнер VideoMate S350
с интерфейсом PCI
Инструкция по эксплуатации
Compro Technology, Inc.
www.comprousa.com
Содержание
Содержание ......................................................................................... ii
Об Инструкции.....................................................................................1
Цифровой спутниковый тюнер формата DVB-S VideoMate S350 с
интерфейсом PCI ................................................................................1
Комплект поставки тюнера VideoMate S350 ...................................2
Разъемы на тюнере VideoMate S350 .................................................3
Установка оборудования ....................................................................4
Установка программного обеспечения ..............................................6
Дистанционная работа с ПК ...............................................................7
Пульт дистанционного управления....................................................9
ComproDTV ........................................................................................10
Возможные неполадки и способы их устранения ...........................18
Copyright © 2001-2007. Compro Technology, Inc.Никакой материал данного
документа не может быть скопирован или представлен в каком-либо ином виде
без письменного разрешения компании Compro Technology, Inc.
Compro, VideoMate, Poladyne, Play with Power, а также Compro logo являются
торговыми марками Compro Technology, Inc. Остальные названия и марки
являются торговыми марками других компаний.
Compro не дает никаких гарантий по данной документации, а также не принимает
никаких жалоб по товарному состоянию,
нужды. Информация в данном документе может быть изменена в любой момент.
COMPRO оставляет за собой право изменить содержание данной публикации
без предварительных предупреждений и последующих уведомлений.
Compro Technology, Inc.
Тел. +886 2 2918 0169, Факс +886 2 2915 2389
3/F, No.12, Alley 6, Lane 45, Pao Shin Road Hsintein City, Taipei, Taiwan
www.comprousa.com
качеству или пригодности под особые
Об Инструкции
Данная Инструкция содержит информацию по установке и использованию карты
цифрового спутникового тюнера формата DVB-S VideoMate S350 с интерфейсом PCI. За
более подробной информацией по использованию приложений обращайтесь в
Руководство Пользователя в программах, на CD-дисках.
Цифровой спутниковый тюнер формата
DVB-S VideoMate S350 с интерфейсом PCI
Тюнер VideoMate S350 позволяет смотреть и записывать передачи спутникового
цифрового телевещания формата DVB-S на Вашем ПК. Он представляет собой
устанавливаемую в PCI слот компьютера карту цифрового тюнера с дополнительными
функциями: дистанционное управление компьютером, включение по расписанию. Тюнер
поддерживает: функцию цифровой записи видео (DVR), запись по расписанию в любое
время, высокое качество видео, и многофункциональное дистанционное управление
Кроме этого, VideoMate TV также обладает функцией видео захвата, таким образом, вы
сможете записывать видео с внешних источников, например видеокамеры.
.
МИНИМАЛЬНЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ
Ваш ПК должен соответствовать следующим минимальным системным требованиям
для возможности просмотра ТВ программ на вашем ПК.
z 1.2 GHz процессор для просмотра передач стандартного разрешения
z 128 MB оперативной памяти
z Звуковая карта (или интегрированный на системной плате аудиоконтроллер)
z Видеокарта или интегрированный видеоконтроллер, поддерживающий DirectX 9.0
z Свободный PCI слот
z Оптический привод CD-ROM для установки программного обеспечения.
z Windows XP, 2000 с установленным DirectX 9.0 или выше
z 50 MБайт свободного дискового пространства для базовой установки программы.
z Спутниковая антенна и приемная головка
1
РЕКОМЕНДУЕМЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ
Чтобы использовать все возможные функции VideoMate S350, включая запись DVD
качества, ваша система должна соответствовать следующим требованиям..
z 2.6 GHz процессор для просмотра и записи HDTV трансляций и режима PIP/POP
z 256 MB оперативной памяти
z Звуковая карта (или интегрированный на системной плате аудиоконтроллер)
z Видеокарта или интегрированный видеоконтроллер, поддерживающий DirectX 9.0
z Свободный PCI слот версии 2.2
z Пишущий DVD-привод
z Windows XP SP2 c установленным DirectX 9.0c или выше
z Последние версии драйверов для системной платы, видеокарты и звуковой карты.
z 50 MB свободного дискового пространства для установки программ
z От 600 MБайт (VCD-качество) до 3 ГБайт (DVD-качество) для записи одного часа
видеопрограммы.
z Блок питания ATX
z Корпус для ПК с отдельным кабелем питания и кнопкой включения
Комплект поставки тюнера
VideoMate S350
Плата
VideoMate S350
Руководство
пользователя
Пульт дистанционного управления
(батарейки прилагаются)
CD-диски с
программным
обеспечением
2
Кабель управления
питанием компьютера

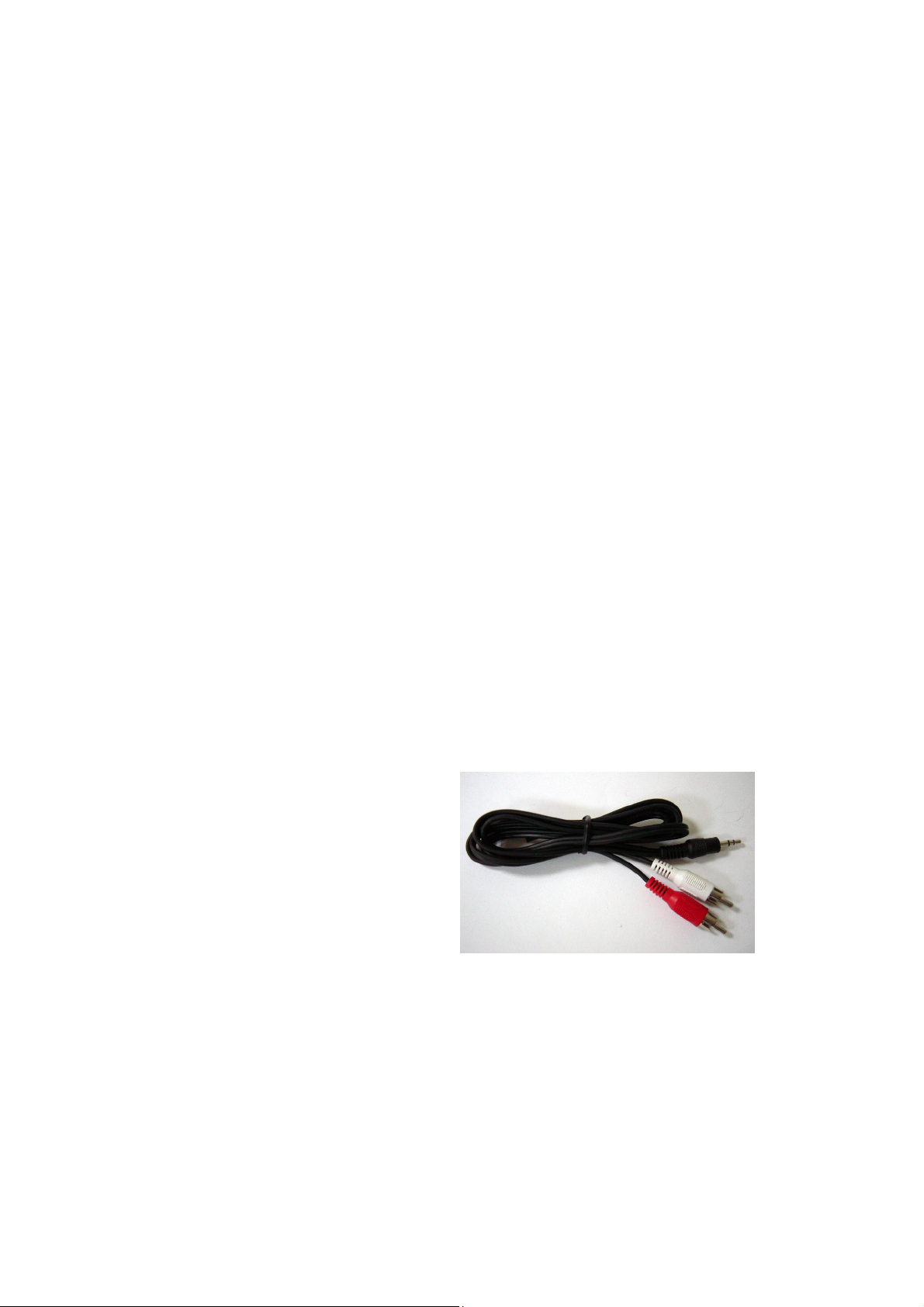

Аудиокабель
ИК приемник
Разъемы на тюнере VideoMate S350
1
2
3
4
5
6
7
Назначение Описание
8
9
1 Переходник Подключение других спутниковых устройств
2 Спутниковый вход Подключение кабеля от спутниковой антенны.
3 Инфракрасный порт Подключение ИК-приемника.
4 Аудиовход Подключение аудио кабеля от внешнего аудиоисточника,
например, видеомагнитофона, DVD или VCD-плеера
(только для аналогового видеозахвата).
5 Аудиовыход Подключение с помощью поставляемого в комплекте
аудио кабеля входного порта Line-In звуковой карты или
интегрированного аудиоконтроллера.
6 Вход S-Video Подключение S-Video кабеля от внешнего видеоисточника,
например, видеомагнитофона, DVD или VCD-плеера..
7 Композитный вход Подключение композитного кабеля от внешнего
видеоисточника, например, видеомагнитофона, DVD или
VCD-плеера.
8 Вход управления
питанием
9 Выход управления
питанием
Подключение кабеля от кнопки питания на корпусе
компьютера.
Подключение поставляемого в комплекте кабеля к
разъему включения питания (Power) на системной плате
компьютера
3
Установка оборудования
Внимание
Перед началом работ отсоедините кабели питания вашего ПК, а также монитора и
всего оборудования, подключенного к компьютеру. В противном случае может
произойти повреждение карты ТВ тюнера VideoMate, которое не будет считаться
гарантийным случаем.
1. Выключите компьютер и отсоедините
основной шнур питания.
2. Снимите крышку корпуса компьютера.
Подключение функций
включения/выключения
компьютера
3. Найдите шнур, соединяющий кнопку включения/выключения вашего компьютера с
разъемом включения питания на материнской плате. Обычно этот шнур
представляет собой свитую пару проводов с двухконтактным разъемом, как
показано на рисунке.
Внимание
Разъем кнопки питания обычно помечен «POWER SW» или подобной меткой. Важно
запомнить расположение контактов, куда он был подключен, для дальнейших действий
по установке.
4. Отсоедините провод кнопки питания от материнской
платы и подключите его к разъему J2 на карте тюнера
VideoMate S350, как показано на иллюстрации.
5. Подключите черный разъем поставляемого в комплекте
кабеля к разъему кнопки питания на материнской плате.
6.
Подключите белый разъем шнура питания к разъему J3
на карте ТВ-тюнера VideoMate.
4
Внимание
Тщательно проверьте подключение. Если вы подключите кабель не к тем разъемам,
ваш компьютер может не включиться или работать некорректно.
Подключите белый разъем кабеля питания к карте ТВ-тюнера, а черный к материнской
плате.
Функция удаленного включения/выключения компьютера не является обязательной
для использования VideoMate S350. Если Вы не собираетесь использовать данную
функцию из
шнура питания, иначе говоря, Вы можете опустить пункты 3-6. Вы можете использовать
функцию записи при включенном вручную компьютере или в режиме ожидания..
7. Убедитесь, что шнур питания отключен от корпуса вашего компьютера.
8. Вставьте карту VideoMate TV в свободный PCI слот. Compro рекомендует установить
карту в третий или четвертый PCI слот от разъема видеокарты.
9. Перед тем, как закрыть крышку корпуса компьютера, подсоедините кабель основного
питания к корпусу. Вы увидите зеленый светодиод на карте ТВ-тюнера с PCI
интерфейсом. Если он не горит, пожалуйста, прочитайте информацию в разделе
«Возможные неполадки и способы их устранения».
режима выключения Windows, Вы можете пропустить пункты подключения
10. Закройте крышку компьютера.
ТВ кабель
11. Подключите кабель от спутниковой антенны к разъему.
Установ к а оборудования завершена. Пожалуйста, прочитайте инструкции по установке
программного обеспечения, представленные ниже.
Внимание
Если компьютер не включается, проверьте правильность подключения кабеля кнопки
питания на материнской плате. Обратитесь к документации материнской платы за
описанием разъемов на плате, а именно разъема включения/выключения компьютера.
Также, проверьте правильность подключения шнура основного питания к компьютеру.
Система включения компьютера по расписанию включит компьютер за 5 минут до
запланированного времени записи
на запись программы в 4 часа, он включит компьютер в 3:55. Поэтому, вам необходимо
выключить компьютер не позднее 3:54, чтобы функция включения компьютера по
расписанию смогла его включить.
, например, если вы запрограммировали ComproDTV
5
Для использования функции включения компьютера из
полностью выключенного состояния (состояние ACPI S5) ,
требуется:
z Подключение питания к компьютеру.
z Поддержка PCI интерфейса версии 2.2 материнской
платой для подачи питания дежурного питания 3.3V на
карту ТВ-тюнера.
z Кабель включения/выключения компьютера, представляющий собой скрученную
пару проводов, с двухконтактными разъемами, как показано на рисунке справа.
Если у вас нет требуемых элементов, вы можете использовать функцию включения по
расписанию из режима ожидания, а именно из режима ACPI S1/S3, при условии, что
ваша система поддерживает его
Если длина кабеля включения питания меньше требуемой
его к разъему карты ТВ-тюнера, функция включения будет недоступной. Попробуйте
вставить карту ТВ-тюнера в другой слот PCI.
Вы можете использовать VideoMate без функции включения по расписанию. Если Вы
не собираетесь использовать функцию включения компьютера по расписанию из
полностью выключенного состояния, Вы можете пропустить пункты 3-6 по
включения компьютера. Вы также можете использовать функцию записи по
расписанию из режима ожидания или оставить свой компьютер включенным.
Кабель включения питания внутри корпуса компьютера не полярен. Вы можете
подключать разъем любой стороной.
, и вы не можете подключить
настройке
Установка программного обеспечения
После установки PCI карты и необходимых кабелей, нужно включить компьютер и
установить программное обеспечение.

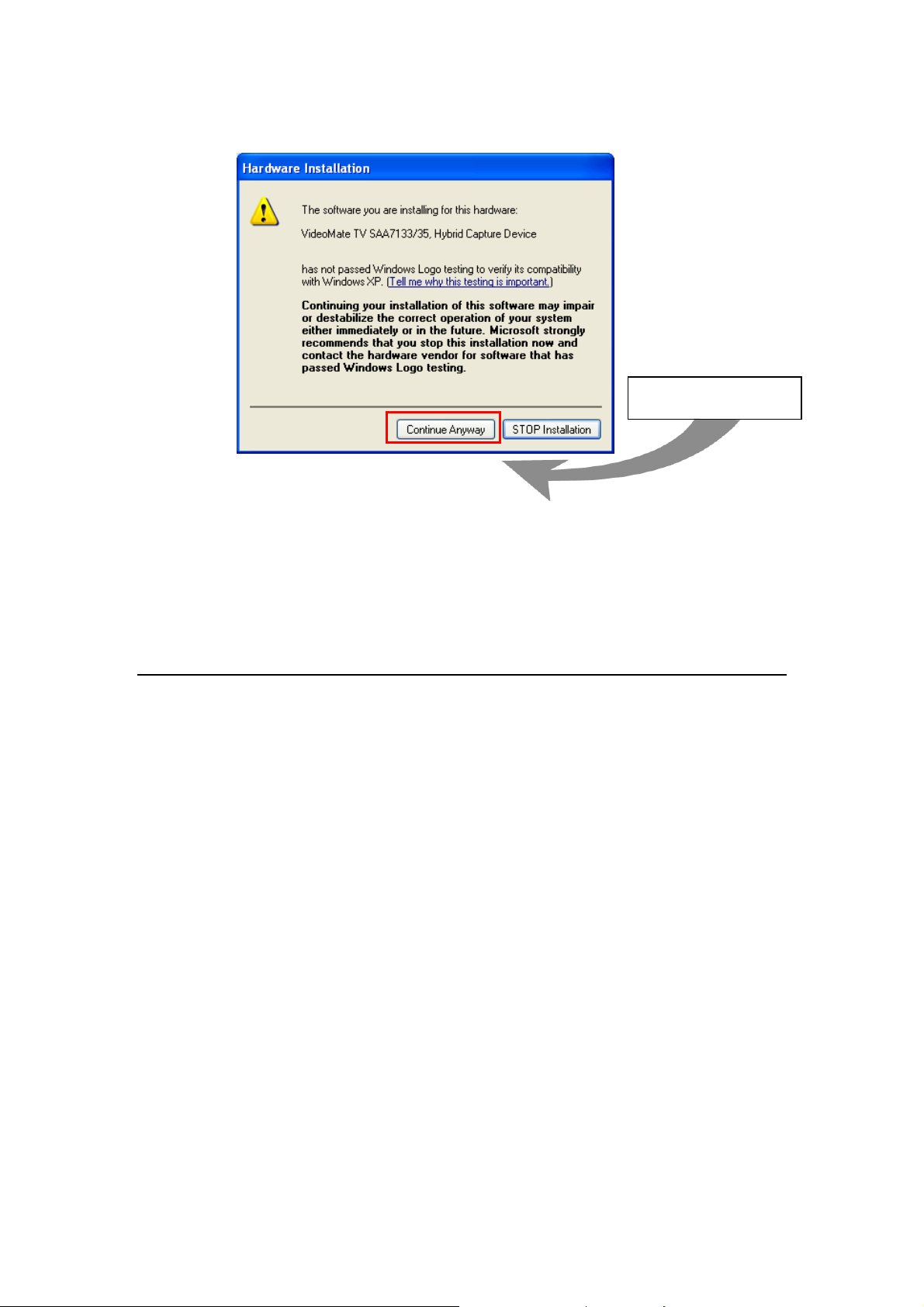

1. После загрузки Windows определит карту спутникового тюнера VideoMate S350,
запустит Помощника по Уста новке /Удалению оборудования, и предложит установку
драйверов VideoMate TV. Пожалуйста, нажмите Cancel и перейдите к следующему
пункту.
2. Вставьте установочный диск в CD-привод. Если у вас включена функция Автозапуск,
программа
отключена, дважды щелкните мышью на “setup.exe” на установочном диске.) Вы можете
выбрать Complete для установки всех необходимых программ (драйверы VideoMate
S350, ComproDTV 2, ComproDVD 2, Ulead PhotoExplorer 8.5 SE) или выберите Custom
для выбора программ вручную. Compro рекомендует Вам выбрать Complete.
6
установки начнет работу автоматически. (Если функция Автозапуск
