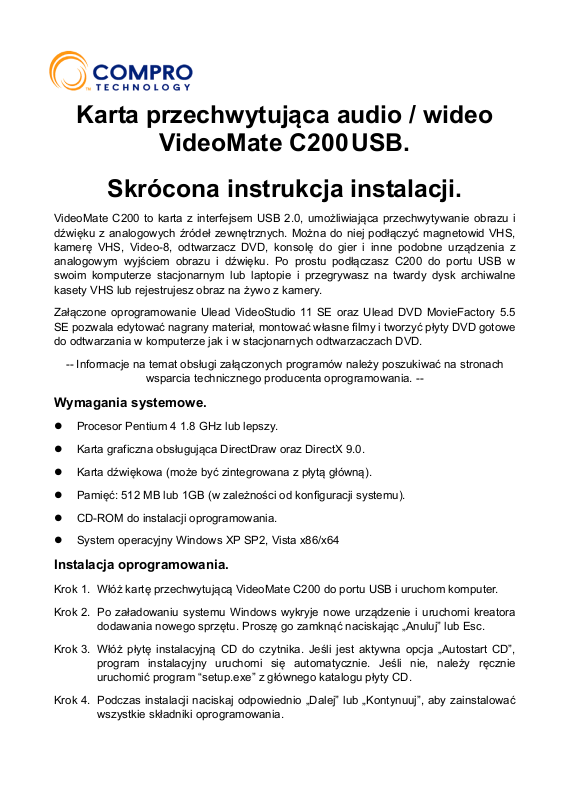

Compro VideoMate C200USB START UP GUIDE

Karta przechwytująca audio / wideo

VideoMate C200

USB.

Skrócona instrukcja instalacji.

VideoMate C200 to karta z interfejsem USB 2.0, umożliwiająca przechwytywanie obrazu i
dźwięku z analogowych źródeł zewnętrznych. Można do niej podłączyć magnetowid VHS,
kamerę VHS, Video-8, odtwarzacz DVD, konsolę do gier i inne podobne urządzenia z
analogowym wyjściem obrazu i dźwięku. Po prostu podłączasz C200 do portu USB w
swoim komputerze stacjonarnym lub laptopie i przegrywasz na twardy dysk archiwalne
kasety VHS lub rejestrujesz obraz na żywo z kamery.

Załączone oprogramowanie Ulead VideoStudio 11 SE oraz Ulead DVD MovieFactory 5.5
SE pozwala edytować nagrany materiał, montować własne filmy i tworzyć płyty DVD gotowe
do odtwarzania w komputerze jak i w stacjonarnych odtwarzaczach DVD.

-- Informacje na temat obsługi załączonych programów należy poszukiwać na stronach
wsparcia technicznego producenta oprogramowania. --

Wymagania systemowe.

z Procesor Pentium 4 1.8 GHz lub lepszy.

z Karta graficzna obsługująca DirectDraw oraz DirectX 9.0.

z Karta dźwiękowa (może być zintegrowana z płytą główną).

z Pamięć: 512 MB lub 1GB (w zależności od konfiguracji systemu).

z CD-ROM do instalacji oprogramowania.

z System operacyjny Windows XP SP2, Vista x86/x64

Instalacja oprogramowania.

Krok 1. Włóż kartę przechwytującą VideoMate C200 do portu USB i uruchom komputer.

Krok 2. Po załadowaniu systemu Windows wykryje nowe urządzenie i uruchomi kreatora

dodawania nowego sprzętu. Proszę go zamknąć naciskając „Anuluj” lub Esc.

Krok 3. Włóż płytę instalacyjną CD do czytnika. Jeśli jest aktywna opcja „Autostart CD”,

program instalacyjny uruchomi się automatycznie. Jeśli nie, należy ręcznie
uruchomić program “setup.exe” z głównego katalogu płyty CD.

Krok 4. Podczas instalacji naciskaj odpowiednio „Dalej” lub „Kontynuuj”, aby zainstalować

wszystkie składniki oprogramowania.

Krok 5. Na zakończenie naciśnij „Zakończ” lub „Finish” . Komputer zostanie uruchomiony

ponownie.

Krok 6. Po zainstalowaniu sterowników do karty C200, należy zainstalować dołączone

oprogramowanie firmy Ulaed umożliwiające przechwytywanie i obróbkę wideo.

Podłączanie VideoMate C200 USB.

Złącze Opis

Audio Input –
wejście dźwięku

Audio Input (L) - kanał
lewy

Wejścia służące do podłączenia sygnału
dźwięku ze źródła zewnętrznego:
magnetowidu, odtwarzacza DVD, kamery

Audio Input (R) – kanał

wideo, konsoli do gier.

prawy

Wejście kompozytowe Video Input -

wejście wizji

Wejście S-Video

Wejścia służące do podłączenia sygnału
wizji ze źródła zewnętrznego: magnetowidu,
odtwarzacza DVD, kamery wideo, konsoli do
gier.

W magnetowidzie, odtwarzaczu DVD czy kamerze należy wykorzystywać gniazda
oznaczone jako wyjścia, czyli Audio OUT, Video OUT.

Jeśli posiadasz sprzęt wyposażony jedynie w gniazdo SCART (Eurozłącze), musisz
zaopatrzyć się w kabel - przejściówkę Euro OUT (wyjście) -> 3 x Cinch (wizja + 2 x fonia).

--------------------------------------------------------------------------------------------------------------------
