ÍNDICE
A. ANTES DE USAR....................................................................................132
B. AJUSTAMENTO DA HORA E DO CALENDARIO .................................133
C. FUNÇÃO DO RELÓGIO À ENERGIA SOLAR .......................................136
Função de alerta de carga insuficiente ....................................................137
Função de partida rápida .........................................................................137
Função de prevenção de excesso de carga ............................................137
D. CUIDADO NA MANIPULAÇÃO DE CARGA..........................................138
E. ACERCA DA BATERIA SECUNDÁRIA .................................................139
F. TEMPO NECESSÁRIO PARA CARGA ..................................................140
G. NESTES CASOS.....................................................................................142
H. NÃO UTILIZE ESTE RELÓGIO PARA MERGULHAR QUANDO... ........144
I. QUANDO UTILIZAR PARA MERGULHAR..............................................145
J. USO DO ARO GRADUADO MÓVEL........................................................148
K. PRECAUÇÕES........................................................................................150
L. ESPECIFICAÇÕES. ................................................................................156
133132
B.
AJUSTAMENTO DA HORA E DO CALENDARIO
[1] Modelo de três ponteiros sem visor do calendário
* Caso o seu relógio tenha a coroa do tipo parafuso, levante a coroa para cima
soltando-a antes da operação. Não deixe de apertar firmemente a coroa para baixo,
após a operação.
WW
Ajustamento da hora
1. Pare o ponteiro dos segundos puxando para fora a coroa.
2. Gire a coroa para ajustar a hora.
3. Após o ajustamento da hora, volte a empurrar a coroa firmemente para dentro, na
posição normal.
A. ANTES DE USAR
Este relógio não é alimentado por uma pilha normal, mas sim pela transformação da luz
em energia eléctrica.
Quando estiver totalmente carregado, o relógio continuará a funcionar durante cerca de
6 meses sem mais cargas. Recomendamos que exponha diariamente o seu relógio à
luz, garantindo excelente funcionamento. Certifique-se sempre que carrega o relógio
antes que este pare.
O seu relógio tem uma Função de Prevenção de Sobrecarga, pelo que não precisa de se
preocupar se sobrecarrega o seu relógio.
Uma bateria secundária é usada para acumular energia eléctrica. Esta bateria
secundária não precisa de ser substituída e é uma unidade de energia limpa que não usa
quaisquer substâncias tóxicas.
Posição para ajustar
a hora
Coroa
Célula solar
Posição normal
Antes de usar, certifique-se que carrega totalmente o relógio, expondo-o à luz.
(Vide “F. Tempo necessÁrio para carga”, para referência sobre o tempo de
carga)
135134
7
7
SUN
Posição para
ajustamento
da hora
Posição para
ajustamento
da hora
Posição para
ajustamento do
calendário
Coroa
Data
Célula solar
Posição normal
[2] Visor com modelo de calendário (data e dia da semana)
* Caso seu relógio tenha a coroa do tipo parafuso puxe a coroa para cima soltando-a antes da
operação. Não deixe de apertar firmemente a coroa para dentro, após a operação.
[Modelos do visor
da data]
Célula solar
Coroa
Data e dia da semana
Posição normal
Posição para
ajustamento do
calendário
[Modelos do visor da
data e dia da semana]
WW
Ajustamento da hora
1. Pare o ponteiro dos segundos puxando para fora a coroa com o 2 clique. (posição de
ajustamento da hora)
2. Gire a coroa para ajustar a hora.
3. Relógio funcionará após a coroa ter sido empurrada firmemente para dentro, na
posição normal.
WW
Ajustamento do calendário
1. Puxe a coroa para fora com o 1 clique (posição de ajustamento do calendário)
2. Coloque a data desejada virando a coroa no sentido contrário ao dos ponteiros.
3. Coloque o dia da semana desejado virando a coroa no sentido dos ponteiros.
• Caso seja o modelo do visor da data, mesmo que esteja virando a coroa no sentido
dos ponteiros, a coroa ficará apenas frouxa.
4. Após ter sido ajustado o calendário, não deixe de apertar a coroa para dentro, na
posição normal.
• Não ajuste o calendário quando o relógio estiver registrando como a seguir. Do
contrário, o calendário poderá não mudar corretamente.
* Modelo do visor da data … Entre 9:00 pm. e 1:00 am.
* Modelo do visor da data e dia da semana … Entre 9:00 pm. e 4:00 am.
WW
Função de alerta de carga insuficient
O ponteiro dos segundos passa a um movimento com
intervalos de dois segundos indicando uma carga
insuficiente.
Mesmo neste caso, o relógio mantém a hora certa, mas após 4
dias do início do movimento com intervalos de dois segundos,
o relógio pára de funcionar.
Expondo o relógio a uma fonte de luz, o relógio se carrega
novamente e volta a funcionar com intervalos de um segundo.
WW
Função de partida rápida
O relógio pára de funcionar se é completamente descarregado.
Começa novamente a funcionar tão logo seja exposto à luz.
(Todavia, o tempo necessário para começar a funcionar novamente pode variar segundo
a intensidade da luz.)
WW
Função de prevenção de excesso de carga
Pode recarregar o seu relógio sem preocupações.
Quando a bateria secundária estiver totalmente carregada, a função de prevenção de
sobrecarga entra em funcionamento e evita a sobrecarga da bateria secundária.
137136
C. FUNÇÃO DO RELÓGIO À ENERGIA SOLAR
Se este relógio se tornar insuficientemente recarregado, uma função de alarme entra em
operação e o mostrador muda, conforme indicado a seguir.
Mostrador normal
de hora
Parada
Mostrador de alerta
de carga insuficiente
Movimento de
intervalo de um
segundo
Movimento de
intervalo de dois
segundos
Se suficientemente
recarregado
Se estiver
insuficientemente
recarregado
Se estiver com carga insuficiente
e com hora a ser acertada
Quando o relógio é exposto à luz, a Função de Partida Rápida começa a funcionar
e o ponteiro de segundos começa a se mover. A hora pode ser acertada depois que
o relógio estiver suficientemente carregado.
Se a condição de carga insuficiente continuar
Movimento com
intervalos de dois
segundos
2 sec
2 sec
139138
D.
CUIDADO NA MANIPULAÇÃO DE CARGA
WW
Observações de Uso
Para manter um funcionamento excelente, certifique-se que expõe regularmente o
seu relógio à luz.
É favor prestar atenção que se usar mangas compridas, o relógio poderá ficar abrigado
da luz, tendo como resultado carga insuficiente. Assim, poderá ser necessária mais
exposição à luz.
• Quando tirar o relógio, certifique-se que o coloca em local bem iluminado.
WW
Observações relativas ao recarregamento
• Evite recarregar o seu relógio em locais muito quentes (acima de 60 °C), ou os
componentes sensíveis do relógio poderão danificar-se.
(e.g.) as lâmpadas incandescentes geram calor suficiente para danificar o seu relógio.
Certifique-se que mantém o relógio pelo menos a 50cm da lâmpada de modo a
não se verificarem danos. Não recomendamos a utilização de lâmpadas de
halogéneo para recarregamento.
Nunca coloque o relógio no tabliê ou plataforma traseira de um veículo pois o calor
que se gera nestas áreas poderá danificar o relógio.
E. ACERCA DA BATERIA SECUNDÁRIA
Contrariamente aos relógios comuns, a bateria secundária utilizada no seu relógio
não necessita de substituição regular. É uma bateria secundária limpa que durará
tanto quanto o seu relógio.
CUIDADO:
A bateria secundária deverá durar tanto quanto o seu relógio. Nunca permite quem quer
que seja excepto um Centro de Assistência Autorizado substitua a bateria secundária. O
movimento está concebido para funcionar apenas com a bateria secundária de origem.
Caso seja instalada uma bateria alternativa, como uma pilha convencional, a pilha
poderá sobrecarregar, resultando em danos no movimento e/ou explosão da bateria
secundária, que poderá causar ferimentos no utilizador.
141140
* O tempo de recarga é o tempo em que o relógio está continuamente exposto à luz
directa.
Tempo de recarga completa . . . . . . Tempo necessário para carregar totalmente quando
o relógio parou completamente.
Uso de um dia . . . . . . . . . . . . . . . . . Tempo necessário para carregar suficientemente o
relógio para funcionamento durante um dia com
funcionamento com intervalos de um segundo.
CUIDADO:
Quando recarregar o relógio depois de se encontrar em paragem total, certifique-se que
puxa a coroa para fora para a posição de ajuste de hora.
Depois de recarregar, ajuste a hora e empurre a coroa firmemente para a posição normal.
F. TEMPO NECESSÁRIO PARA CARGA
O tempo necessário para recarregar pode variar conforme a concepção do relógio (cor do
mostrador, etc) e ambiente de funcionamento. A tabela que se segue servirá como referência:
(Tabela de recarga)
(descarregado para recarga total)
luminescência
(luz)
500
Ambiente
Interior de um
escritório comum
Tempo necessário
Do estado de
paralização para
o movimento de
um segundo
50 horas
Uso de
um dia
4 horas
Vazia para
cheia
-------
1000
60-70cm sob uma luz
fluorescente (30W)
25 horas 2 horas -------
3000
20cm sob uma luz
fluorescente (30W)
7 horas 40 minutos 120 horas
10000 Exterior, nublado 2 horas 11 minutos 35 horas
100000
Exterior, verão,
ensolarado
17 minutos 2 minutos 11 horas
143142
G. NESTES CASOS
[Se o relógio der um alerta de que a pilha
secundária está acabando]
Quando a pilha está acabando, o ponteiro dos segundos
começa a se mover em graduações de dois segundos a fim de
alertar que o relógio vai parar aproximadamente depois de
uma semana. (Função de alerta de carga insuficiente)
Neste caso, exponha o seu relógio à luz durante algum tempo
para cancelar este alerta. (O ponteiro dos segundos volta ao
movimento de graduação de um segundo quando a pilha
estiver recarregada.)
Se o relógio ficar sem bateria, ele pára de funcionar dentro de
mais ou menos quatro dias.
Movimento com
intervalos de dois
segundos
Movimento com
intervalos de dois
segundos
[Se o relógio der um alerta para ajustar a da hora]
Quando o relógio que estava parado for exposto à luz, o
ponteiro dos segundos começa um movimento num
intervalo de dois segundos (Função de partida rápida).
O lapso de tempo até a nova partida do ponteiro dos
segundos depende do grau de iluminação.
Também, depois disto, o ponteiro dos segundos continua
com o seu movimento no intervalo de dois segundos para
informar que o relógio não está com a hora certa porque
esteve parado.
Neste caso, fixe o ponteiro para a posição de
hora certa.
* Se o relógio não for exposto à luz durante um tempo
suficiente, o ponteiro dos segundos breve muda para o
movimento de graduações de dois segundos a fim de
alertar que a pilha está com carga insuficiente.
145144
I. QUANDO UTILIZAR PARA MERGULHAR
Precauções quando utilizar o relógio durante um mergulho:
* Quando utilizar o relógio de mergulhador, certifique-se de que recebeu
as instruções e treinamento adequados para os vários tipos de mergulho,
e observe todas as regras.
* Certifique-se de utilizar o relógio adequadamente através da total
compreensão do manuseio e precauções do relógio. Repare que utilizar o
relógio de uma maneira não descrita no manual do usuário pode impedir
o funcionamento apropriado do relógio.
H. NÃO UTILIZE ESTE RELÓGIO PARA
MERGULHAR QUANDO...
PROIBIDO
Não utilize este relógio para mergulhar quando ocorrer o seguinte.
• A função de advertência de carga insuficiente for ativada
À medida que a pilha se aproxima do fim da sua vida útil, o ponteiro dos segundos
começa a mover-se em incrementos de 2 segundos. (Se isso acontecer, exponha o
relógio à luz de modo que ele seja recarregado e o ponteiro dos segundos volve ao seu
movimento normal.)
• O relógio pára ou apresenta algo anormal.
147146
<Antes de mergulhar>
* Certifique-se de que a coroa está empurrada totalmente e que o parafuso está
apertado firmemente.
* Confira se a pulseira está fixada firmemente no relógio.
* Verifique para ver se não há rachaduras, arranhões, lascas ou outras anormalidades
na pulseira e vidro do relógio.
* Confira se o aro graduado está girando adequadamente.
* Confira se a hora e a data estão corretas.
* Confira se o ponteiro dos segundos está movendo-se corretamente.
Se o ponteiro dos segundos estiver movendo-se em intervalos de dois segundos,
isso significa que o relógio não está suficientemente carregado. Carregue o relógio
suficientemente quando isso ocorrer.
<Durante o mergulho>
* Nunca tente girar ou puxar a coroa dentro d’água. Isso pode causar a perda da
resistência à água e outros maus funcionamentos.
* Tome cuidado para evitar o impacto do relógio contra objetos duros como
equipamentos de mergulho e pedras.
<Depois de mergulhar>
* Lave o relógio completamente para eliminar a água salgada, lama ou areia aderida
com água pura depois de confirmar que a coroa e parafuso estão apertados
firmemente. Remova o excesso de umidade com um pano seco.
148 149
Determinação do tempo restante
* O tempo restante pode ser determinado
pelo alinhamento da marca
▼
no aro
graduado móvel com o tempo objetivo.
Tempo restante
J. USO DO ARO GRADUADO MÓVEL
O aro graduado móvel pode ser usado como uma referência para o tempo decorrido
durante mergulhos ou para a quantidade de tempo restante em relação a uma
quantidade de tempo predeterminada.
[Definição do aro graduado móvel]
* Gire o aro graduado móvel apenas para a esquerda. Ele não pode ser girado para a
direção oposta (para a direita) para evitar o risco de uma operação incorreta.
* Alinhe a marca
▼
no aro graduado
móvel com o ponteiro dos minutos.
Após uma certa quantidade de tempo, o
tempo decorrido pode ser determinado
pela escala no aro graduado móvel.
Direção de
rotação
Tempo
decorrido

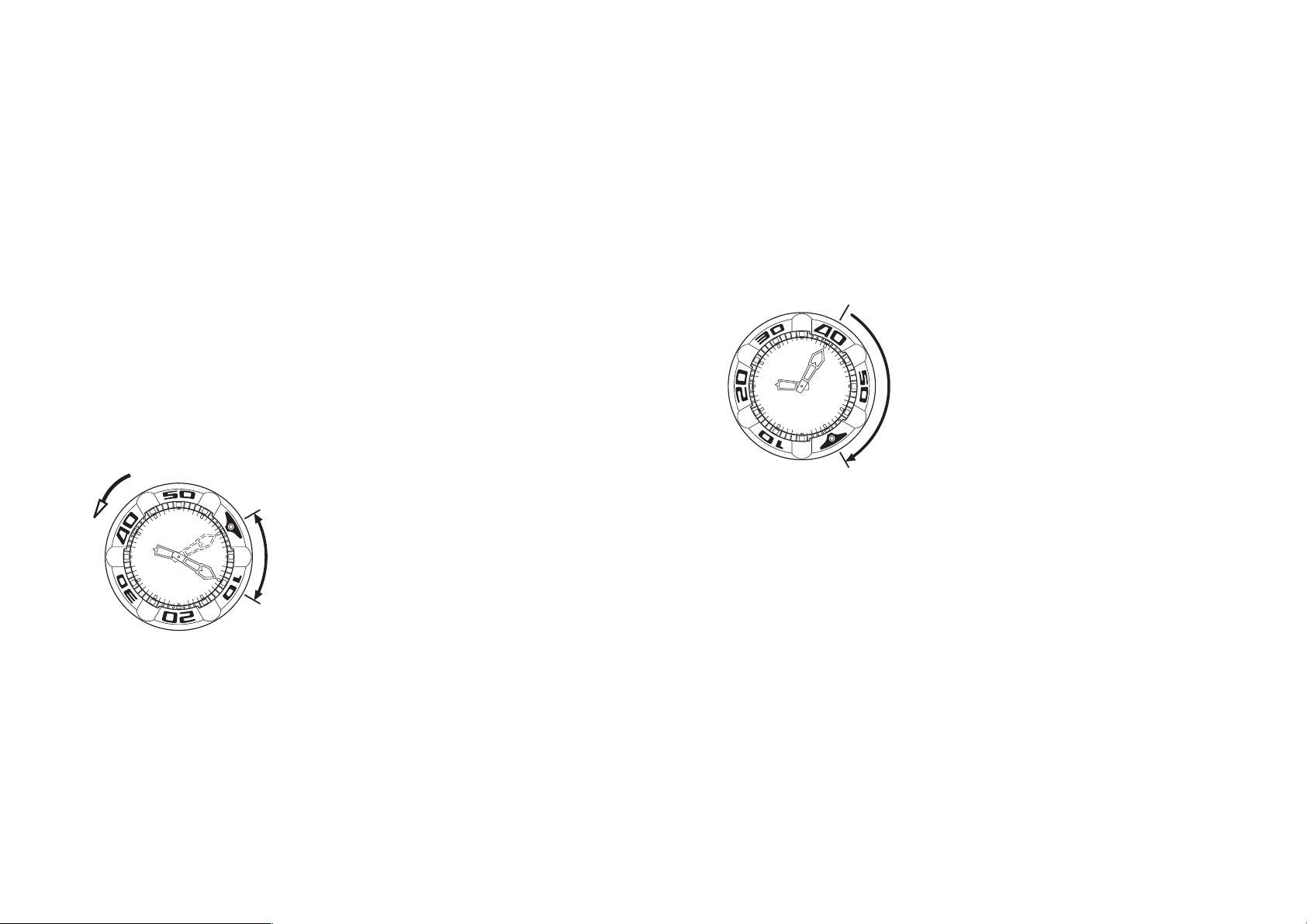

Determinação do tempo decorrido
151150
Resistente a pequena
exposição à água (na
lavagem de rosto, sob
chuva, etc.)
Mostrador ou Caixa (atrás da mesma)
Indicação
Especificações
Resistência à água
até 200M
Exemplos de utilização
SIM SIM
Resistente a moderada
exposição à água (em
lavagem, trabalho de
cozinha, natação, etc.)
SIM
Esportes
maritimos
(pesca
submarina)
SIM
Mergulho de
profundidade
(com tanque de
ar)
NÃO
Utilização da
coroa com
umidade visível
AIR DIVER'S 200M
Resistência à água
até 300M
SIM
AIR DIVER'S 300M
NÃO
SIM SIM SIM NÃO NÃO
Mergulho de
saturação (ambiente
enriquecido com
hélio)
K. PRECAUÇÕES
CUIDADO: Acção de resistência à água
Existem diversos tipos de relógios resistentes à água,
conforme se mostra na tabela seguinte.
A unidade “bar” equivale aproximadamente a 1 atmosfera.
* WATER RESIST (ANT) xx bar também pode ser indicado
como W. R. xx bar.
Para uma utilização correcta dentro dos limites de concepção do relógio, verifique o
nível de resistência à água do mesmo, conforme a indicação no seu mostrador e na sua
caixa, e consulte a tabela.
152 153
CUIDADO: Mantenha o seu relógio limpo.
• Deixar poeira ou sujeira acumulada entre a caixa e a coroa pode ocasionar dificuldade
em puxar a coroa para fora. Gire a coroa de vez em quando, enquanto a mesma estiver
em sua posição normal, para libertar poeira e sujeira e em seguida limpe-a com uma
escova.
• A poeira e a sujeira tendem a acumular-se em fendas atrás da caixa ou na pulseira.
Poeira e sujeira acumuladas podem causar corrosão e sujar a sua roupa. Limpe o
relógio de vez em quando.
Limpeza do relógio
• Utilize um pano macio para remover a sujeira, transpiração e água da caixa e do
mostrador.
• Utilize um pano macio e seco para remover transpiração e sujeira da pulseira de
couro.
• Para limpar uma pulseira de relógio feita de metal, plástico ou borracha, remova a
sujeira com um sabão suave e água. Utilize uma escova macia para remover poeira e
sujeira acumuladas nas fendas da pulseira de metal. Se o seu relógio não for resistente
à água, leve-o até o seu agente revendedor.
NOTA: Evite a utilização de solventes (diluente, benzina, etc.), pois os mesmos podem
estragar o acabamento.
CUIDADO
• Utilize o relógio obrigatoriamente com a coroa pressionada (posição normal). Se o seu
relógio tiver coroa de rosca, certifique-se de apertar a coroa completamente.
• NÃO manuseie a coroa com dedos molhados ou quando o relógio estiver molhado. A
água pode penetrar no relógio e prejudicar a resistência à água.
• Se o relógio for utilizado em água do mar, enxàge imediatamente em água doce e
seque com um pano seco.
• Se entrar umidade no relógio ou se o vidro ficar embaçado por dentro e se o mesmo
não desaparecer num período de um dia, leve imediatamente o seu relógio até o
técnico ou au Centro de Assistência Técnica Citizen para reparação. Deixar o relógio
em tal estado possibilitaria a formação de corrosão no seu interior.
• Se a água do mar penetrar no relógio, coloque o mesmo numa caixa ou saco plástico e
leve-o imediatamente para reparação. Caso contrário, a pressão aumentará no interior
do relógio e peças (vidro, coroa, botões, etc.) poderão soltar-se.
155154
CUIDADO: Ambiente de funcionamento
• Utilize o relógio dentro dos limites de temperatura de funcionamento especificados no
manual de instruções.
A utilização do relógio em locais cuja temperatura esteja fora dos limites
especificados pode causar a deterioração das suas funções ou até mesmo a interrupção
do funcionamento do mesmo.
• NÃO utilize o relógio em locais, tais como uma sauna, onde o mesmo fique exposto à
temperaturas elevadas.
Existe risco de queimadura de pele.
• NÃO deixe o relógio em locais onde o mesmo fique exposto a temperaturas elevadas,
tais como o porta-luvas ou o painel de instrumentos de um veículo.
Existe risco de deterioração do relógio, tal como a deformação das partes de plástico.
• NÃO coloque o relógio perto de um ímã.
A marcação do tempo tornar-se-á imprecisa, caso o relógio seja colocado perto de um
equipamento magnético de saúde, tal como um colar magnético, ou um fecho
magnético da porta de um frigorífico, da fivela de saco ou do fone de ouvido de um
telefone portátil. Se isso acontecer, afaste o relógio do ímã e volte a acertar a hora.
• NÃO coloque o relógio perto de aparelhos domésticos que geram eletricidade estática.
A marcação do tempo pode tornar-se imprecisa, caso o relógio seja exposto a forte
eletricidade estática, tal como a emitida pela tela de um televisor.
• NÃO submeta o relógio a choques fortes, como acontece na queda do mesmo sobre
um soalho duro.
• Evite utilizar o relógio num ambiente onde o mesmo possa ficar exposto à substâncias
químicas ou gases corrosivos.
Se solventes, tais como diluente ou benzina, ou substâncias que contêm solventes
entrarem em contato com o relógio, pode ocorrer descoloração, derretimento, quebra,
etc. Se o mercúrio utilizado em termômetros entrar em contato com o relógio, a caixa,
a pulseira e outras partes do mesmo podem descolorar-se.
Inspeção Periódica
Seu relógio precisa de inspeção uma vez a cada dois ou três anos para segurança e
longo uso.
Para manter seu relógio resistente à água, a gaxeta precisa ser reposta regularmente.
Outras partes precisam ser inspecionadas e repostas, se necessário.
Consulte a Citizen das verdadeiras partes em reposição.
156
L. ESPECIFICAÇÕES
1. N° do calibre: E168
2. Tipo: Relógio quartzo analógico de três ponteiros
3. Precisão: Dentro de ±15 segundos/mês (sob uma temperatura
normalmente compreendida entre os 5°C e os 35°C)
4.
Frequência do oscilador de quartzo:
32.768 Hz
5. Circuito integrado: C/MOS-LSI (1 peça)
6. Temperatura operativa: De -10°C a +60°C
7. Função de visualização: Hora: horas, minutos, segundos
Data: data (Modelos com indicação de data)
8. Funções adjuntivas: Alerta de carga insuficiente,
Partida rápida,
Prevenção de excesso de carga
9. Tempo de operação contínua: Aprox. 6 meses (desde totalmente recarregado até a
parada)
Aprox. 4 dias (do movimento de dois segundos de
intervalo até a parada)
10. Pilha: Pilha secundária
* As especificações estão sujeitas a modificações sem aviso prévio.
Loading...
