Casio fx-9860G SLIM Manager PLUS User Manual

Pour fx-9860G Slim

fx-9860G Slim Manager PLUS

Mode d’emploi

Site Internet pédagogique international de CASIO

http://edu.casio.com

FORUM PÉDAGOGIQUE CASIO

http://edu.casio.com/forum/

Remarque

Les illustrations d’écran dans ce mode d’emploi ne servent qu’à titre d’exemples. Dans la pratique, le texte et les valeurs qui apparaissent peuvent être différents des exemples illustrés dans ce mode d’emploi.

Informations préliminaires

• Le fx-9860G Slim Manager PLUS est un émulateur permettant d’effectuer les opérations de la fx-9860G Slim sur votre ordinateur.

• Les opérations de touches effectuées sur l’émulateur peuvent être enregistrées sous forme de « rapports de frappes » et le contenu peut être modifié, si nécessaire.

• Les touches sur l’écran de l’éditeur de frappes de même que le contenu de l’écran LCD de l’émulateur peuvent être collés dans d’autres applications. Cela signifie que les données de l’émulateur peuvent être utilisées pour créer des affectations, des tests et d’autres éléments.

•Une fonction de présentation permet de revoir les rapports de frappes.

•Vous pouvez relier votre fx-9860G Slim à votre ordinateur et voir son contenu sur l’écran d’un ordinateur.

Important !

•Installez le fx-9860G Slim Manager PLUS avant de relier la fx-9860G Slim à l’ordinateur. Si vous l’installez après avoir relié la fx-9860G Slim, le fx-9860G Slim Manager PLUS ne fonctionnera pas correctement.

k Utilisation de ce manuel

• Ce manuel décrit le logiciel fourni avec le CD-ROM fx-9860G Slim Manager PLUS. Pour le détail

sur l’emploi de la calculatrice graphique fx-9860G Slim, voir la documentation fournie avec la calculatrice.

• Les procédures dans ce manuel présupposent que vous vous êtes déjà familiarisé avec les fonctions de base suivantes d’un ordinateur.

- Utilisation de la souris, dont les clic, double-clic, tirer-déposer, etc.

- Saisie de texte au clavier

- Utilisation des icônes, fenêtres, etc.

- Si ces opérations ne vous sont pas familières, reportez-vous à la documentation de votre

ordinateur.

• Les photos d’écrans dans ce manuel sont celles de la version anglaise de Windows® XP.

• Lorsque vous utilisez ce logiciel, l’aspect de votre propre écran peut être différent des illustrations

selon la configuration système de votre ordinateur et le système d’exploitation utilisé.

F-1

Sommaire

1. Installation et désinstallation du fx-9860G Slim Manager PLUS ....... F-3

2. Configuration de l’écran ........................................................................ F-8

Barre de menus .............................................................................................................. F-9

Barre d’outils ................................................................................................................. F-14

Barre d’état ................................................................................................................... F-15

3. Mode Emulateur et mode Editeur de frappes .................................... F-16

4. Emulation d’opérations de la calculatrice fx-9860G Slim ................ F-17

5. Utilisation de l’enregistreur de frappes de l’émulateur .................... F-23

6. Réglage des paramètres de la boîte de dialogue Options ............... F-28

7. Autres fonctions .................................................................................. F-29

Impression .................................................................................................................... F-29

Menu de raccourcis ...................................................................................................... F-31

8. Types de fichiers pris en charge par le fx-9860G Slim

Manager PLUS ...................................................................................... F-32

9. Différences entre les fonctions de la calculatrice fx-9860G Slim

et celles du fx-9860G Slim Manager PLUS ........................................ F-33

10. Utilisation du récepteur d’écran pour afficher l’image de l’écran

de la calculatrice sur l’ordinateur ....................................................... F-39

11. Tableau des messages d’erreur.......................................................... F-44

F-2

1. Installation et désinstallation du fx-9860G

Slim Manager PLUS

Cette section explique comment installer et désinstaller le fx-9860G Slim Manager PLUS.

Installer le fx-9860G Slim Manager PLUS

. Insérez le CD-ROM dans le lecteur de CD-ROM de votre ordinateur.

•Après un court instant l’écran du CASIO Manager PLUS pour la série fx-9860G apparaît.

Le rôle de chaque élément figurant sur cet écran est le suivant.

fx-9860G Slim Manager PLUS ... Installe le fx-9860G Slim Manager PLUS. fx-9860G Manager PLUS ... Installe le fx-9860G Manager PLUS. GRAPH85 Manager PLUS ... Installe le GRAPH85 Manager PLUS. Add-In Application ... Affiche l’écran d’applications optionnelles sur lequel figurent les dossiers

contenant ces applications et donne accès à la documentation

CASIO Web Site ... Affiche le site http://edu.casio.com Open folder to view files ... Ouvre un dossier du CD-ROM. Français ... Affiche les écrans en français aux étapes 1 et 2.

correspondante.

F-3

. Cliquez sur « fx-9860G Slim Manager PLUS ».

•L’écran suivant apparaît.

Le rôle de chaque élément figurant sur cet écran est le suivant.

Install fx-9860G Slim Manager PLUS … Démarre l’installation du fx-9860G Slim Manager PLUS. User’s Guide … Cliquez sur une langue pour ouvrir le mode d’emploi correspondant. Calculator User’s Guide … Cliquez sur une langue pour ouvrir le mode d’emploi de la calculatrice

Install Adobe® Reader ® ... Installe Adobe® Reader ®.

correspondant.

. Cliquez sur « Install fx-9860G Slim Manager PLUS ».

• Le menu de sélection de langue apparaît.

•L’option sélectionnée ici désigne la langue du texte qui s’affiche au cours de l’installation. La langue du texte sur l’écran de l’application fx-9860G Slim Manager PLUS proprement dite est l’anglais, quelle que soit la langue sélectionnée ici.

• Le réglage sélectionné ici détermine la version de la langue utilisée pour l’installation des manuels des fx-9860G Slim et fx-9860G Slim Manager PLUS.

F-4

.Sélectionnez une langue et cliquez sur le bouton [OK] pour passer à l’écran suivant.

•Si le bouton [Next] apparaît, cliquez dessus.

• Le contrat de licence de l’utilisateur (EULA) s’affiche.

•L’EULA apparaîtra dans la langue sélectionnée à l’étape 3, sauf si vous avez choisi l’espagnol. Lorsque l’espagnol est sélectionné à l’étape 3, l’EULA apparaît en anglais.

. Lisez attentivement le contrat EULA.

. Si vous acceptez les termes et conditions de l’EULA, choisissez « I accept the terms...» et

cliquez sur [Next]. L’écran d’enregistrement de l’utilisateur apparaît.

•Si vous n’acceptez pas ce contrat, choisissez « I do not accept the terms ...» et cliquez sur [Cancel] pour arrêter l’installation.

. Saisissez les informations appropriées dans les cases suivantes et cliquez sur [Next].

User Name ... Spécifiez votre nom. Installkey … Spécifiez le numéro de la clé d’installation indiqué sur le carton d’emballage.

F-5

. Effectuez une des deux opérations suivantes pour spécifier le lecteur et le dossier d’installation.

•Pour utiliser les réglages par défaut

Cliquez simplement sur le bouton [Next].

•Pour spécifier un autre dossier

Cliquez sur le bouton [Browse…]. Sélectionnez le dossier souhaité puis cliquez sur [Next].

. Cliquez sur le bouton [Next] pour démarrer l’installation.

. Lorsqu’un message vous signale que l’installation est terminée, cliquez sur le bouton [Finish].

• L’installation est terminée et votre ordinateur redémarre automatiquement.

Remarque

• Lors de l’installation du logiciel l’icône raccourci « 9860SlimManager+ » apparaît sur le bureau de Windows.

F-6

Désinstaller le fx-9860G Slim Manager PLUS

. Affichez le panneau de configuration de Windows.

. Cliquez sur [Ajout/Suppression de programme].

. Sur la liste des applications qui apparaissent, sélectionnez « fx-9860G Slim Manager PLUS ».

. Cliquez sur le bouton [Ajouter/Supprimer].

•L’assistant de maintenance des programmes apparaît.

. Cliquez sur le bouton [Oui].

• La désinstallation est terminée.

Démarrer le fx-9860G Slim Manager PLUS

. Sur le bureau de votre ordinateur, cliquez sur l’icône du « 9860SlimManager+ ».

•Vous pouvez aussi démarrer l’application en cliquant sur [démarrer] – [Programmes] – [CASIO] – [fx-9860G Slim Manager PLUS] – [fx-9860G Slim Manager PLUS].

F-7

2. Configuration de l’écran

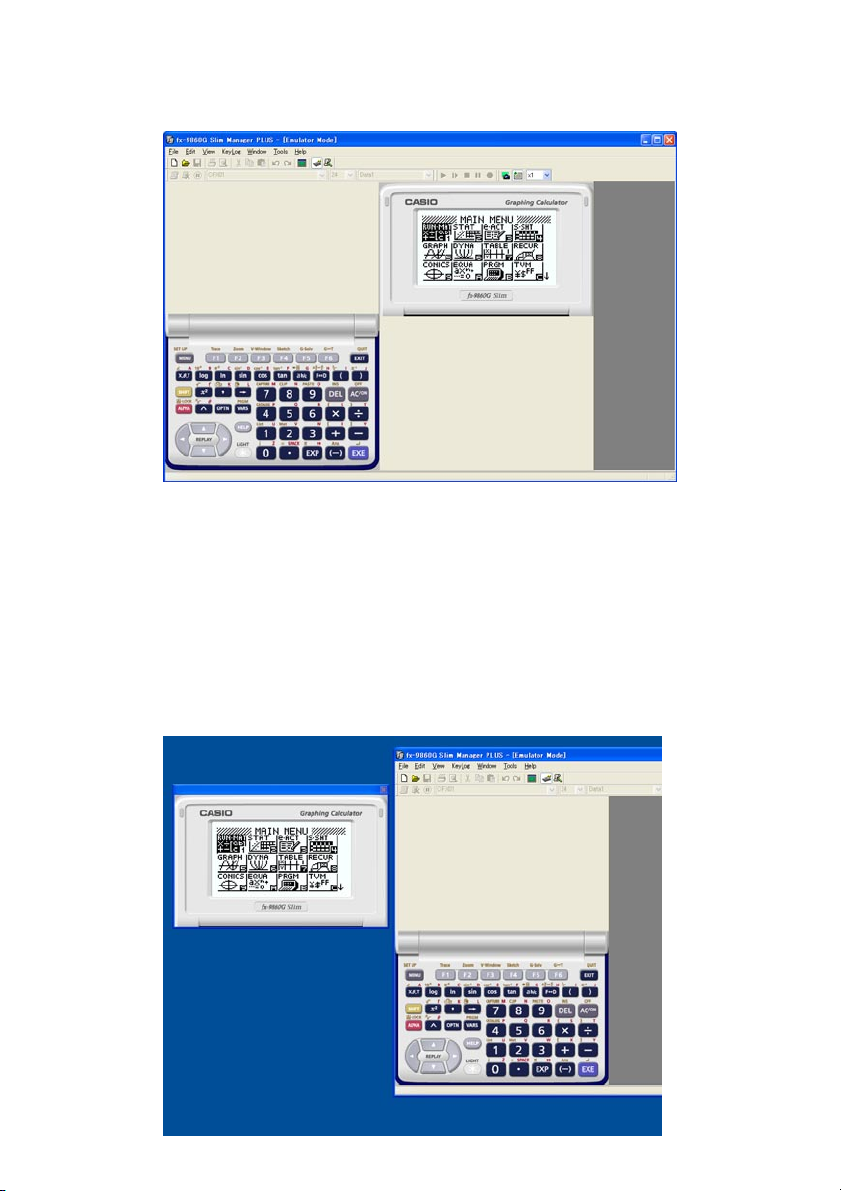

L’écran du fx-9860G Slim Manager PLUS se présente de la façon suivante.

Barre de menus

Barre d’outils

Emulateur

Barre d’état

Zone d’indication des fichiers

* Le réglage de résolution de 1024 × 768 pixels est recommandé pour l’écran de l’ordinateur.

* Lorsque la fenêtre de l’émulateur et la fenêtre de l’enregistreur de frappes (ou un fichier bitmap)

sont toutes deux ouvertes, la fenêtre de l’émulateur est toujours superposée à l’autre.

F-8

Barre de menus

•Cette section décrit la barre de menus du fx-9860G Slim Manager PLUS.

•Si une commande du menu peut être exécutée en cliquant sur un bouton de la barre d’outils, le bouton correspondant de la barre d’outils est également disponible.

k Menu File (Fichier)

Historique des fichiers

New Crée un nouveau fichier de frappes.

Open Ouvre un fichier de frappes existant.

Close Ferme le fichier actuellement ouvert.

Screen Cap Capture l’écran de l’émulateur.

Save

Save As Sauvegarde le fichier de travail actuel sous un autre nom.

Print Imprime le fichier bitmap actuellement affiché.

Print Preview Affiche l’image d’aperçu avant impression.

Print Setup

(Historique des fichiers)

Exit Ferme le fx-9860G Slim Manager PLUS.

Bouton de la barre d’outils

Description

Sauvegarde le fichier de travail actuel et supprime la version antérieure (non modifiée).

Affiche la boîte de dialogue de configuration de l’impression.

Montre les quatre derniers fichiers sur lesquels vous avez travaillé.

F-9

k Menu Edit (Edition)

Menu Description

Undo Annule la dernière opération.

Redo Rétablit la dernière opération annulée.

Cut

Copy

Paste Colle le contenu du presse-papiers.

Clear Supprime la partie sélectionnée.

Select All Sélectionne tous les rapports de frappes.

* Le menu Edit se désactive pendant l’utilisation de l’émulateur.

Bouton de la barre d’outils

Coupe la partie de l’écran sélectionnée et la met dans le

presse-papiers.

Copie la partie de l’écran sélectionnée et la met dans le

presse-papiers.

F-10

k Menu View (Affichage)

Menu Sous-menu Description

Calc Key Normal Sélectionne des touches de calculatrice de taille normale.

Large Sélectionne des touches de calculatrice de grande taille.

Calc Screen ×1Spécifie un affichage normal.

×2Spécifie un affichage 2× plus grand.

×3Spécifie un affichage 3× plus grand.

×4Spécifie un affichage 4× plus grand.

×5Spécifie un affichage 5× plus grand.

Tool Bar Standard Affiche ou masque la barre d’outils standard.

Log Affiche ou masque la barre d’outils de l’enregistreur de

frappes.

Edit Affiche ou masque la barre d’outils d’édition.

Bitmap Affiche ou masque la barre d’outils bitmap.

F-11

k Menu Key-Log (Enregistreur de frappes)

Mode Emulateur Mode Editeur de frappes

Add Ajoute un nouveau rapport dans l’enregistreur de frappes.

Delete

Emulator Ouvre le mode Emulateur.

Editor Ouvre le mode Editeur de frappes.

Auto Play Démarre la lecture automatique des rapports de frappes.

Step Play Démarre la lecture manuelle des rapports de frappes.

Stop

Pause Interrompt la lecture des rapports de frappes.

Record Démarre l’enregistrement d’un rapport de frappes.

Insert Pause

Bouton de la

barre d’outils

Description

Supprime le rapport de frappes actuellement affiché.

Arrête la lecture ou l’enregistrement des rapports de

frappes.

Pendant l’édition d’un rapport de frappes, insère une

pause dans la lecture du rapport de frappes.

F-12

k Menu Window (Fenêtre)

Menu Description

Tiled Affiche les fenêtres en mosaïque.

Horizontal Affiche les fenêtres sur une ligne horizontale.

• Les noms des fichiers ouverts figurent aussi dans le menu Window. Si plusieurs fichiers sont ouverts, le nom de fichier au haut de la liste est celui qui est actuellement le fichier actif.

k Menu Tools (Outils)

Screen Receiver Démarre le récepteur d’écran.

Options

Bouton de la

barre d’outils

Description

Affiche la boîte de dialogue de réglage des paramètres optionnels.

k Menu Help (Aide)

Menu Sous-menu Description

Manual Calculator

Manager PLUS Affiche le mode d’emploi du fx-9860G Slim

License Affiche le contrat de licence de l’utilisateur final.

About Affiche les informations concernant la version.

Affiche le mode d’emploi de la calculatrice graphique fx-9860G Slim.

Manager PLUS.

F-13

Barre d’outils

•Cette section décrit les boutons de la barre d’outils du fx-9860G Slim Manager PLUS.

• Les boutons de la barre d’outils correspondent aux commandes de la barre de menus. Voir la section du manuel décrivant la barre de menus pour le détail sur chaque fonction des boutons.

k Barre d’outils standard

Nouveau

Ouvrir

Enregistrer

Imprimer

Aperçu avant impression

Copier

Couper

Coller

Annuler

Rétablir

Récepteur d’écran

k Barre d’outils de l’enregistreur de frappes

Lecture

Avance frappe par frappe

Arrêt Pause Enregistrer

k Barre d’outils d’édition

1 Ajouter

2 Supprimer

3 Insérer Pause

4 Police ... Spécifie la police du texte saisi.

5 Ta ille de la police ... Spécifie la taille de la police du texte saisi.

6 Rapport de frappes ... Sélectionne le rapport de frappes qui doit être lu ou modifié.

Editeur

Emulateur

F-14
