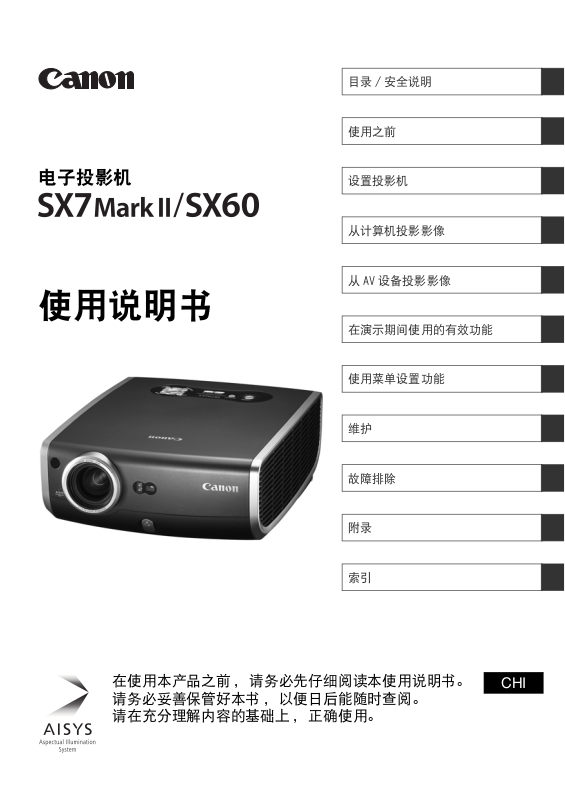

目录 / 安全说明
使用之前
电子投影机
使用说明书
设置投影机
从计算机投影影像
从 AV 设备投影影像
在演示期间使用的有效功能
使用菜单设置功能
维护
故障排除
附录
索引
在使用本产品之前 , 请务必先仔细阅读本使用说明书。
请务必妥善保管好本书 , 以便日后能随时查阅。
请在充分理解内容的基础上 , 正确使用。
CHI
快速参考 - 如何开始投影
计算机
1.安装投影机。 30-31 页
z 在离屏幕理想的距离处安装投影机。
2.连接投影机。 34-37 页
z 使用电缆连接投影机和计算机。
3.打开投影机。 38-39 页
z 连接电源线并打开投影机。
z 调整投影影像的高度 (41 页 )。
z 当首次打开投影机时,请选择显示语言 (39 页 )。
4.按 按钮两次。 44-45 页
z 调整屏幕的焦距。
5.设置计算机。 42-43 页
z 打开计算机并设置分辨率。
6.按 按钮选择输入信号。 46-48 页
z 按照来自计算机的信号,选择适当的输入信号。
7.再次按 按钮两次。 44-45 页
z 使用自动设置功能,自动调整输入信号、对焦、梯形失真等。
8.按 按钮。 52 页
z 使用自动 PC 功能,优化输入信号 (如果投影机正常投影影像,请跳过此步骤)。
9.使用 按钮选择影像模式。 53-54 页
z 选择适当的投影影像模式。
z 在 [ 高宽比 ] 菜单中,根据需要指定高宽比或显示区域 (55、86 页)。
10.开始演示。 74-79 页
z 在演示期间使用遥控器设置相关实用功能。
结束投影 ...
关闭投影机。 58-59 页
z 关闭投影机并拔出电源线。
2
AV 设备
1.安装投影机。 30-31 页
z 在离屏幕理想的距离处安装投影机。
z 在遥控器中安装电池 (27 页 )。
2.连接投影机。 62-65 页
z 使用电缆连接投影机和 AV 设备 * (有关连接音频电缆的说明,请参阅 36、37 页)。
3.打开投影机。 38-39 页
z 连接电源线并打开投影机。
z 调整投影影像的高度 (41 页 )。
z 当首次打开投影机时,请选择显示语言 (39 页 )。
4.按 按钮两次。 44-45 页
z 调整屏幕的焦距。
5.设置 AV 设备。
z 打开 AV 设备并播放视频影像。
6.按 按钮选择输入信号。 67-68 页
z 数码视频影像,选择 “数码视频”作为输入信号。 *
其它视频影像,请转至步骤 7。
7.再次按 按钮两次。 67 页
z 使用自动设置功能,自动调整输入信号、对焦、梯形失真等。
8.使用 按钮选择影像模式。 53-54 页
z 选择适当的投影影像模式。
z 在 [ 高宽比 ] 菜单中,根据需要指定高宽比或显示区域 (69、86、87 页)。
结束投影 ...
关闭投影机。 58-59 页
z 关闭投影机并拔出电源线。
* 使用 HDMI/DVI 电缆连接投影机和 AV 设备以投影数码视频影像 (63 页)。
3
目录
快速参考 - 如何开始投影 ................................................ 2
目录 ................................................................... 4
目录
安全说明 ............................................................... 7
安全注意事项.................................................................8
有关处理遥控器电池的注意事项................................................11
使用投影灯注意事项..........................................................11
携带 / 运输投影机............................................................12
安装注意事项................................................................12
电子投影机 SX7 Mark II/SX60 的功能 ..................................... 14
随附说明书及本说明书中使用的符号 ...................................... 15
随附说明书..................................................................15
使用之前 .............................................................. 18
随附配件....................................................................18
部件名称....................................................................20
遥控器准备工作..............................................................27
设置投影机 ............................................................ 30
确定到屏幕的距离............................................................30
确定安装位置................................................................31
从计算机投影影像 ...................................................... 34
将投影机连接到计算机........................................................34
开始投影....................................................................38
调整影像....................................................................40
计算机准备工作..............................................................42
执行自动设置................................................................44
调整对焦....................................................................49
调整梯形失真................................................................50
自动设置计算机屏幕 (AUTO PC) ................................................52
选择影像模式 (IMAGE) ........................................................53
选择屏幕模式 (高宽比)......................................................55
选择投影影像的高宽比 (屏幕高宽比)..........................................57
关闭投影机..................................................................58
从 AV 设备投影影像 ..................................................... 62
将投影机连接到 AV 设备.......................................................62
从 AV 设备投影视频影像.......................................................66
执行自动设置................................................................67
选择屏幕模式 (高宽比)......................................................69
选择投影影像的高宽比 (屏幕高宽比)..........................................70
在演示期间使用的有效功能 .............................................. 74
暂时关闭影像................................................................74
定格画面....................................................................74
消除声音....................................................................75
调整音量....................................................................75
4
显示经过的时间..............................................................76
向上翻页或向下翻页..........................................................76
影像变焦....................................................................77
通过遥控器操作鼠标..........................................................78
使用聚光灯指点..............................................................79
使用菜单设置功能 ...................................................... 82
如何使用菜单................................................................82
设置显示状态 ..........................................................86
选择屏幕模式 (1) ............................................................86
选择屏幕模式 (2) ............................................................86
选择屏幕模式 (3) ............................................................87
选择输入信号类型 (1) ........................................................87
选择输入信号类型 (2) ........................................................88
选择输入信号类型 (3) ........................................................88
调整总点数..................................................................89
调整跟踪....................................................................89
调整水平位置................................................................90
调整垂直位置................................................................90
调整水平像素数量............................................................91
调整垂直像素数量............................................................91
执行逐行处理................................................................92
选择菜单位置................................................................92
执行悬吊安装 / 背面投影......................................................93
校正屏幕色彩................................................................94
捕获投影标识 (SX60) .........................................................94
选择标识显示位置 (SX60) .....................................................95
显示标识 (无信号屏幕)......................................................95
显示标识 (NO SHOW) ..........................................................96
选择启动时显示的标识........................................................96
选择屏幕高宽比..............................................................97
设置影像质量 ..........................................................98
选择影像模式................................................................98
调整亮度....................................................................99
调整对比度..................................................................99
调整清晰度.................................................................100
进行伽玛校正...............................................................100
进行色彩调整 (1)(SX7 II) ...................................................101
进行色彩调整 (2) ...........................................................101
进行色彩调整 (3) ...........................................................102
进行高级色彩调整 (1) .......................................................102
进行高级色彩调整 (2) .......................................................103
进行高级色彩调整 (3) .......................................................103
根据环境光校正影像 (SX7 II) ................................................104
降低投影灯亮度.............................................................105
重设影像设置...............................................................106
目录
5
设置各种功能 ......................................................... 107
目录
设置自动设置功能...........................................................107
选择电源管理模式...........................................................107
跳过电源按钮操作...........................................................108
启用 / 禁用哔音.............................................................108
选择显示语言...............................................................109
禁止投影机操作.............................................................110
启用 / 禁用引导消息.........................................................110
打开 / 关闭 LED 照明.........................................................111
设置遥控器.................................................................111
设置数码视频输入信号.......................................................112
设置密码...................................................................112
注册密码...................................................................113
重设为默认设置.............................................................113
重设投影灯计时器...........................................................114
维护 ................................................................. 116
清洁投影机.................................................................116
清洁和更换空气过滤器.......................................................117
更换投影灯.................................................................118
故障排除 ............................................................. 122
WARNING 指示灯闪烁模式 .....................................................122
故障和解决方法.............................................................123
附录 ................................................................. 128
支持的计算机信号类型.......................................................128
屏幕尺寸与投影距离之间的关系...............................................129
术语表.....................................................................130
规格.......................................................................133
索引 ................................................................. 135
菜单配置 ............................................................. 138
6
安全说明
在操作投影机之前,请完整阅读本说明书,以便正确操作投影机。
此款投影机提供许多便利的特性和功能。正确操作投影机使您能够充分利用这些功
能,并且让投影机长期保持良好状况。
不正确的操作不仅会降低产品寿命,而且会导致故障、火灾或其它事故。
如果投影机不能正确工作,请重新阅读本说明书、检查操作和电缆连接,并尝试本
说明书末尾 “故障排除”部分所示的解决方法。如果问题仍然存在,请与服务中心
或购买投影机处的经销商联系。
注意
电击危险
请勿打开
注意: 为避免电击危险,请不要拆下机盖 (或后盖)。除投影灯之外,投影
机内没有用户可自行维修的部件。有关维修事宜,请洽询有资质的服
务人员。
此符号表示本机中存在造成电击危险的危险电压。
此符号表示使用说明书中针对本机的重要操作和维护说明。
安全说明
注意
按照 《电子计算机 / 数据处理设备保护标准》(ANSI/NFPA 75) 中的规定,
不能在计算机房中使用。
7
安全注意事项
警告
安全说明
为避免火灾或电击危险,请不要让本机暴露在雨中或潮气中。
z 本投影机从投影镜头中投射强光。尽量不要直接注视镜头,否则可能使眼睛受到
伤害。尤其注意不要让儿童直接注视光束。
z 请将投影机安装在适当的位置。投影机安装位置不当可能引发火灾。
z 在投影机机箱的上方、旁边和后面留出适当空间,以便空气流通和投影机冷却。
必须保留最低限度的间隙。如果将投影机安装在包间或类似空间中,必须保持最
低限度的距离。请不要盖住投影机的通风槽。热量聚积会降低投影机的使用寿命
并且会引发危险。
侧面和上方 背面
1 m
1 m 1 m 1 m
z 请不要将任何易燃物品或喷雾器放置在投影机附近,因为从通风孔排出的热空气
可能引发爆炸。
z 如果长时间不使用投影机,请从电源插座中拔出电源线。
8
阅读并保留此使用说明书供日后使用。
在开始操作本机之前,应该阅读所有的安全和操作说明。
请阅读此处的所有说明并保留供日后使用。在清洁之前,从交流电源插座拔下投影
机电源线。不要对投影机使用液体或气雾清洁剂。使用湿抹布进行清洁。
请遵循投影机上标示的所有警告和说明。
为在雷雨天气中进一步保护投影机,或者在无人看管或长期不使用的情况下,请从
墙体插座中拔下电源线。这将防止因雷电和电涌而造成损坏。
请不要使本机遭受雨淋或在近水的地方使用,例如,潮湿的地下室、游泳池附近等。
请不要使用制造商未推荐的配件,这些配件可能导致危险。
请不要将本投影机放置在不稳固的推车、架子或桌子上。投影机可能会跌落,对儿童
或成人造成严重伤害,并对投影机造成严重损坏。只能使用制造商推荐或者随投影机
销售的推车或架子。安装在墙上或层架上时,应按照制造商的指示进行,并且应使用
制造商认可的安装套件。
应注意一起移动本机和推车。
突然停止、过度用力和不平坦的表面可能使本机和推车翻倒。
安全说明
机箱背面和底部的狭槽和开口用于通风,从而确保本机可靠运转并防
止过热。
切勿用布或其它材料盖住开口,当将投影机放在床、沙发、地毯或
其它类似表面上时,不得堵塞底部开口。不得将投影机放置在散热
器或热记录器的附近或上方。
不得对投影机采取内置式安装 (例如书橱里面),除非能够正常通风。
不要将任何物体通过机箱狭槽塞入投影机内,这些物体可能触及危险的电压点或造
成部件短路,从而导致火灾或电击。不要将任何液体喷洒到投影机上。
不要将投影机安装在空调设备的通风道附近。
只能对本投影机使用标示牌上列明的电源类型。如果不能确定所供电源的类型,请
咨询授权经销商或当地的电力公司。
9
不要使墙体插座或延长电线超出负荷,这会导致火灾或电击。不要将任何物体压在
电源线上。不要将投影机放置在可能因行人踩蹋而造成电线损坏的地方。
安全说明
不要尝试自己维修投影机,打开或卸下机盖可能会使您暴露于危险电压或其它危险
之下。有关所有维修事宜,请洽询有资质的服务人员。
在以下情况下,请从墙体插座拔下投影机电源线并向有资质的服务人员洽询维修事宜:
a. 当电源线或插头损坏或磨损时。
b. 当液体洒到投影机内时。
c. 当投影机遭受雨淋或进水时。
d. 当按照操作说明操作之后,投影机仍无法正常工作时。只能调整操作说明中所描述
的那些控制部件,错误地调整其它控制部件可能导致投影机损坏,并且往往需要由
有资质的技术人员进行额外的维修工作,才能将投影机恢复到正常运转状态。
e. 当投影机跌落或机箱受到损坏时。
f. 当投影机性能发生明显改变时,通常表明需要维修。
当需要更换部件时,请确保技术服务人员使用由制造商指定、与原部件相同特性的
替换部件。未经认可的替代品可能造成火灾、电击或人身伤害。
对投影机完成任何维修或修理工作之后,请要求技术服务人员进行例行安全检查,
以确定投影机处于安全运转状态。
有毒有害物质或元素
部件名称
电气实装部分
金属部件
光学部件
水银灯
: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的
限量要求以下。
: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准
规定的限量要求。
FOR P.R.C. ONLY
本标志适用于在中华人民共和国销售的电子信息产品、标志中央的数字代表产品的
环保使用期限。
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(Cr(VI))
多溴联苯
(PBB)
多溴二苯
醚 (PBDE)
10
有关处理遥控器电池的注意事项
当处理电池时,请遵守以下注意事项。否则可能导致爆炸、产热、火灾或
电池液体泄漏。
注意
z 不要加热或拆开电池,或者将电池投入火中。
z 不要尝试给电池充电。
当处理电池时,请遵守以下注意事项。否则可能导致爆炸、产热、火灾或
电池液体泄漏。
警告
z 当电池耗尽或长时间不使用时,请取出电池。
z 确保同时更换两节电池。不要混用不同类型的电池。
z 按照 "+" 和 "-" 标记正确装入电池。
z 如果电池液体泄漏并接触皮肤,请尽快彻底清洗受影响的皮肤。
使用投影灯注意事项
注意
本投影机使用高压汞灯,必须按下述要求正确加以处理。
投影机汞灯具有以下特点。
z 由于撞击、刮擦或者超过使用期,投影灯可能爆裂并伴以巨大响声,或者烧坏。
z 每个投影灯的使用寿命可能不同,并且与使用环境有关。不能保证所有的投影灯
都能使用相同时间。某些投影灯会比类似投影灯在更短的时间内失效。
z 经过一段时间,投影灯会变得黯淡。
安全说明
如果投影灯爆裂
z 如果投影灯爆裂,气体和粉尘可能从排气口排出。请打开门窗进行通
警告
风。
z 气体中含有有毒的汞。当投影机工作时,始终让脸部远离排气口,避
免吸入汞蒸汽或者进入眼睛或嘴里。
z 如果吸入气体或者有碎碴进入眼睛或嘴里,请立即咨询医生。
z 如果投影灯爆裂,碎碴可能散落在投影机内。请让 Canon 维修代表清洁
和检查投影机内部并更换投影灯。
如果投影机显示应更换投影灯 (即,LAMP REPLACE 指示灯亮起两次),
z 则投影灯爆裂的可能性增加。如果出现此类情况,请立即更换新投影
注意
灯。
废投影灯的处理
z 请根据当地法规处理投影机汞灯 (和荧光灯一样)。
11
携带/运输投影机
注意
安全说明
z 本投影机属于精密仪器。请不要让投影机受到猛烈撞击或震动,或者
注意
将其倒置。
z 当您携带投影机时,请装上镜头盖以保护镜头,并将投影机放在携带
包里,避免表面沾染灰尘或受到刮擦。有关详细信息,请参阅 19 页。
z 等到冷却扇停止运转后,才将投影机放入携带包内。请不要在冷却扇
停止运转前将投影机放入携带包内。投影机可能由于受热而损坏。
z 在将投影机放入携带包内之前装回可调支脚。如果不装回可调支脚即
将投影机放入包内,可能会损坏投影机。
z 携带包并非设计用于保护投影机免受外部撞击。当将投影机放入携带
包内携带时,请不要撞击、跌落投影机,或者在上面放置任何物品。
投影机可能会损坏或者出现功能故障。
z 请不要将投影机装入携带包通过快递或运输服务部门进行运输。如果
需要运输投影机,请将投影机放入防撞击的运输箱中。
安装注意事项
注意
当投影机工作时,排气口周围区域和排气口上方的机箱会变热。
z 请不要触摸这些区域,否则可能被灼烧。尤其注意让儿童远离这些区
注意
域。不要在投影机上放置因受热而变形或褪色的任何物品。
12
排气口中排放热空气。遵守以下事项:
z 不要在投影机上放置任何金属物品。金属
物品可能会变热,导致事故或人身伤害。
z 排气口附近请不要坐人。否则,您可能被
灼伤。
热空气
当将投影机放置在带脚轮的架子或桌子上时,请务必锁住脚轮。
z 否则投影机可能移动或倾倒,导致人身伤害。
请将投影机放置在水平位置。不正确的安装可能导致问题和事故。
z 投影机在水平面的上方和下方不得倾
斜超过 20 度。
z 当您想将投影机朝向上方或下方时,
务必沿垂直方向将投影机上下放置。
20 度
20 度
不要在下列环境中使用投影机
z 不要将投影机放置在不稳定或倾斜的表面上。投影机可能跌落,造成
注意
人员受伤。
z 不要将投影机放置在油腻、有烟雾或潮湿的地方 (例如,烹饪台或加
湿器附近)。这可能导致火灾或电击。
z 在放置投影机时,左侧、右侧、背面和上方面板与相邻物体(例如墙)
保持 1m 的最小距离。否则,可能由于排气通风不畅而损坏投影机。
z 不要在排气口附近放置可能因受热而变形或受损的任何物品。
z 不要将投影机安装在潮湿或多灰尘的地方,或者有大量油烟或香烟烟
雾的地方。光学部件 (例如镜头和镜子)可能脏污,导致画面质量变
差。
z 不要将投影机放置在空调设备的排风口附近。否则,可能损坏投影机。
如果将投影机从寒冷的地方搬到温暖的地方,或者房间温度快速上升,由
于大气中的潮气,镜头和镜子上可能形成冷凝水,导致画面模糊不清。请
等待片刻,直到冷凝水蒸发并正常显示画面。
不要在温度过高或过低的地方使用投影机。这样可能导致功能故障。工作
和存储温度范围如下所示:
工作温度:+5°C 到 +35° C (湿度:85% 或以下)
贮存温度: -10° C 到 +60° C (湿度:90% 或以下)
在海拔 2300 米或更高的地方使用投影机
z 如果在海拔 2300 米或更高的地方使用投影机,则需要特殊配置以使投
影机正确冷却。请与经销商联系。
安全说明
13
电子投影机 SX7 Mark II/SX60 的功能
感谢您购买佳能投影机。
电子投影机 SX7 Mark II/SX60 是高性能的投影机,能够将来自计算机的数据以及来自 DVD
播放器的活动画面投影到大型屏幕上。
主要特性
平滑、优美的成像能力
结合佳能独特的光学引擎 AISYS 和 LCOS (硅基液晶) ,实现高亮度、高对比率以及平滑、
优美的无格影像。
27 dB 贝的超静音运转 * (SX60)
本投影机实现了低至 27 dB 贝的超静音运转,营造舒适安静的环境,让您能够集中注意力观
看影片。
* 在 [ 静音 ] 投影灯模式下。
SXGA+ 原始分辨率 (SX7 II/SX60)
SXGA+ 原始分辨率 (1400 x 1050 点)确保将高质量影像以高分辨率投影到宽幅投影区域。
1.7X 高能变焦镜头
当将 1.7X 非球面变焦镜头置于 3 m 至 4.9 m 远时,它可以投影 100 英寸的影像。
简化安装的 “自动设置功能”
通过自动调整对焦和梯形失真,“自动设置功能”简化了投影机的安装过程。
Adobe® RGB 色彩空间兼容性 (SX7 II)
AdobeRGB 色彩空间兼容性实现了可靠的色彩重现。
“家庭影院”模式重现影院氛围 (SX60)
通过从影像模式中选择 “家庭影院”,您可以在家中完全重现影院氛围。
“即关即移”功能让您能够在使用之后即刻移走投影机
您可以在使用之后即刻移走投影机,因为在从插座拔出电源线之后冷却扇仍保持运转。
* 切勿在冷却扇转动时将投影机放置在携带包中。
针对投影机特定用途的各种影像模式 (SX7 II)
当投影数码静态图片影像或在 sRGB 兼容监视器上处理过的影像时,通过运用针对特定照明
环境的适当影像校正功能,您能够在屏幕上以更高的色调投影影像。
当在摄影棚、画像工作室、婚礼接待厅、艺术博物馆、画廊等投影影像时,此功能非常有用。
14
随附说明书及本说明书中使用的符号
随附说明书
使用说明书 (本文档)
本说明书是 SX7 Mark II/SX60 投影机的通用说明书,其中提供有关如何使用投影机的详细
信息。请完整阅读本说明书,从而最充分地利用投影机的功能并确保安全。
重要信息和快速入门指南
首先阅读文档。其中提供了有关投影机安全性、注意事项、快速入门指南 * 、清洁和更换空气
过滤器以及更换投影灯的信息。
* 本指南介绍了启动和停止投影机的概要流程步骤,以及用于投影影像的功能。
按钮操作符号
可以使用遥控器或主机机顶控制板上的按钮操作本投影机。通过遥控器可以操作投影机的所
有功能。
在本说明书中,按钮操作如下所示。
调整对焦
您可以调整对焦。
如果自动设置功能 (自动对焦)不能恰当调整对焦,请按照下面的步骤手动调整对
表示机顶控制板上的按钮
操作。
表示遥控器上的按钮操作。
1 按 [FOCUS] 按钮。
“对焦调整”窗口出现。
表示要按的按钮。
本说明书中使用的符号
本说明书中使用下列符号,含义如下:
(SX7 II) 功能或说明只适用于 SX7 MarkII。
此处表示关于操作或限制方面的注意事项。
此处表示在操作之前您应了解的重要事项或实用提示。
15
版权声明
请注意,放大或缩小影像用于商业用途或公共展示可能对受法律保护的版权或原材料版权所
有者造成侵犯。
关于商标
z Microsoft、Windows、Windows XP、Windows Vista 和 Windows 7 是 Microsoft
Corporation 在美国和 (或)其它国家的注册商标或商标。
z Macintosh 和 Mac 是 Apple Computer, Inc. 在美国和 (或)其它国家注册的注册商标。
z Adobe 是 Adobe Systems Incorporated 在美国以及其它国家的注册商标或商标。
z “HD ready”标识是 EICTA 的商标。
z HDMI 是 HDMI Licensing, LLC. 的注册商标或商标。
16
目录 / 安全说明
使用之前
设置投影机
使用之前
从计算机投影影像
从 AV 设备投影影像
在演示期间使用的有效功能
使用菜单设置功能
维护
故障排除
附录
索引
使用之前
随附配件
请检查是否随投影机提供了下列配件。
z 遥控器 z 遥控器电池
使用之前
z 电源线 (1.8m) z USB 电缆
z 携带包 z 镜头盖
(AAA 类型,两节 )
(1.8m)YH7-2054
z 计算机连接电缆
(DVI/Mini D-sub,15 针 )
(1.8m)YH7-2052
z 分量线
(RCA/Mini D-sub,15 针 )
(0.4m)YH7-2084
z 镜头盖系带
18
z 用户手册 (CD-ROM)
z 保修卡
z 重要信息和快速入门指南
安装镜头盖
如右侧的插图所示,将镜头盖系带穿过镜头盖上的小孔,
然后穿过镜头盖系带插入孔。
z 当不使用投影机时,请盖上镜头盖以保护镜头,避免
沾染灰尘和被其它异物损坏。
将投影机放入携带包内
如下面的插图所示,将投影机和配件存放在携带包中。
携带包用来保护投影机表面,避免沾染灰尘或受到刮擦,而并非设计用于保护投影机免
受外部撞击。
将镜头对准减震材料中的凹座。
使用之前
z 用户手册 (CD-ROM)
z 重要信息和快速入门指南
电缆
遥控器
z 等到冷却扇停止运转后,才将投影机放入携带包内。请不要在冷却扇停止运转前将投影
机放入携带包内。投影机可能由于受热而损坏。
z 在镜头上盖上镜头盖以保护镜头,并将投影机放入携带包内。装回可调支脚以防止损坏
投影机。
z 当将投影机放入携带包内携带时,请不要撞击、跌落投影机,或者在上面放置任何物品。
投影机可能会损坏或者出现功能故障。
19
部件名称
投影机主机
(以下插图中使用的是 SX7 MarkII)
正面
使用之前
端子和接头
电源线接头 (38 页 )
防盗锁孔
可以连接市场上出售的防盗线缆。
背面
红外遥控接收器 (27 页 )
测距窗口
机顶控制板 (22、23、26 页)
请不要在投影机和屏幕之间放置任
何障碍物,这可能使自动对焦功能
注意
无法正常工作。
在投影期间务必取下镜头盖,否则
将导致镜头盖变形或引发火灾。
注意
镜头
可调支脚锁定按钮 (41 页 )
镜头盖 (19 页 )
扬声器
20
排气口
请不要堵塞排气口,否则将导致功
能故障或引发火灾。
注意
红外遥控接收器 (27 页 )
底部
镜头盖系带插入孔 可调支脚 (41 页 )
进气口
投影灯盖板 (119 页 )
后端可调支脚
(用于微调)
空气过滤器
(117 页 )
用于安装悬吊安装托架的螺丝孔 (M4 x 6)(134 页 )
请不要堵塞进气口,否则将导致功
能故障或引发火灾。
注意
在天花板上安装投影机
可以将投影机安装在天花板上。
需要使用可选购的悬吊安装架 (部件号:RS-CL07),并根据情况使用可选购的悬吊安装
管 (部件号:RS-CL08 或 RS-CL09)。
有关更详细的信息,请与您购买投影机处的经销商联系。
使用之前
z 务必使用可选购的悬吊安装托架。
z 切勿自行安装悬吊安装托架。
z 如果在天花板上安装投影机,您必须从菜单中选择 [ 影像翻转 H/V],将投影的影像翻转
(93 页 )。
21
遥控器和机顶控制板上的按钮
遥控器
(1)
使用之前
(5)
可以使用遥控器或主机机顶控制板上的按钮
操作投影机。
通过遥控器可以操作投影机的所有功能。
(2)
(4)
(7)
(10)
(11)
(14)
(13)
(17)
(20)
(18)
(3)
(6)
(8)
(9)
(12)
(15)
(16)
(19)
(22)
(21)
(1) 红外遥控发射器
向主机上的红外遥控接收器发送信号。
(2) POWER 按钮 (38、58 页)
打开或关闭投影机。
(3) AUTO SET 按钮 (44、67 页)
对对焦、梯形失真、屏幕颜色校正等执
行自动调整 (自动设置功能)。
(4) IMAGE 按钮 (53 页 )
切换影像模式 (影像质量)。
(5) INPUT 按钮 (46、48、67 页)
切换输入信号。
(6) AUTO PC 按钮 (52 页 )
当选择模拟 PC-1 或模拟 PC-2 时,根据
来自计算机的信号自动调整跟踪等功
能。
(7) FOCUS 按钮 (49 页 )
调整对焦。
(8) ZOOM 按钮 (40 页 )
调整影像大小。
(9) OK 按钮 (85 页 )
确定从菜单选择的项目。在 USB 连接
下,还可以用作鼠标左键 (78 页 )。
22
机顶控制板
(7) (8)
使用之前
(9)
(2) (3) (5) (6) (11) (12)
(10)方向按钮 (83 页 )
在菜单中选择上、下、左、右方 的 项
目。在 USB 连接下,还可以移动鼠标光
标。
在机顶控制板上,[< ]和[>]按钮还可
以分别调高和调低音量 (75 页 )。
(11)KEYSTONE 按钮 (50、57 页)
校正梯形失真。如果 [ 屏幕高宽比 ] 选择
了[16:9数码影像移位],将会显示[数
码影像移位调整 ] 屏幕。
(12)MENU 按钮 (83 页 )
在屏幕上显示菜单。
(13)PAGE 按钮 (76 页 )
在 USB 连接下,用作计算机键盘上的向
上翻页和向下翻页键。
按 滚动至上一页,按 滚动至下
一页。
(14)D.ZOOM 按钮 (77 页 )
以数码方式放大或缩小影像。按 放
大影像,按 缩小影像。
(15)SPOT 按钮 (79 页 )
执行聚光灯功能。
(10)
(16)R-CLICK 按钮 (78 页 )
在 USB 连接下,用作鼠标右键。
(17)NO SHOW 按钮 (74 页 )
切换显示 / 不显示影像。
(18)MUTE 按钮 (75 页 )
消除声音。
(19)VOL 按钮 (75 页 )
调整音量。
(20)FREEZE 按钮 (74 页 )
定格投影影像。
(21)P-TIMER 按钮 (76 页 )
显示自从按下此按钮后经过的时间。
(22)LIGHT 按钮 (27 页 )
打开或关闭遥控器按钮的背光。
23
主机上的输入端子
SX7 Mark II
使用之前
SX60
(5)
(1) (2) (3)
(1) (2) (3)
(10)
(10)
(8)
(7) (6)
(4)
(10)
(9)
24
(10)
(5)
(6)
(7)
(8)
(9)
(1) 输入端子 -1(DIGITAL IN/ANALOG IN-1) (34、35、63 页)
接收数码 (DIGITAL PC) 和模拟 PC 信号 (ANALOG PC-1)。
接收数码内容影像信号 (DIGITAL VIDEO)。
(2) 输入端子 -2(ANALOG IN-2) (34、35、62 页)
接收模拟 PC 信号 (ANALOG PC-2)。
接收分量信号 (COMPONENT)。
(3) 监视器输出端子 ( )(36 页 )
输出模拟 PC 信号,在外部显示器上显示影像。
(4) AUDIO OUT 端子 (SX7 II)(64 页 )
向外部音频设备输出音频的音频输出端子。
它输出与投影的影像信号对应的音频信号。
(5) AUDIO IN 端子 (36、37 页 )
SX7 Mark II:与 3 个影像输入制式对应的音频输入端子。
每个端子接收与左侧 "DIGITAL PC/ANALOG PC-1"、"ANALOG PC-2"
和 "S-VIDEO 或 VIDEO" 对应的音频信号。
内部扬声器输出与所选影像信号对应的音频信号。
SX60: 音频信号的输入端子。
无论输入何种影像信号,内部扬声器都会输出音频信号。
(6) VIDEO IN 端子 (64 页 )
接收来自 AV 设备的复合视频信号。
(7) S-VIDEO IN 端子 (63 页 )
接收来自 AV 设备的 S 视频信号。
(8) SERVICE PORT 插孔
维修人员专用 (正常情况下不使用)。
(9) USB 端子 (78 页 )
当遥控器用作计算机鼠标时,将投影机通过 USB 电缆连接至计算机。(不能使用
此端子接收任何视频影像)
(10)输入端子指示灯 (46、67 页)
指示输入信号状态。
绿灯 :已确认输入信号并投影影像。
绿灯闪烁 :已确认输入信号但未投影影像。
熄灭 :未确认输入信号 (电缆未连接)。
使用之前
25
机顶控制板上的指示灯
机顶控制板
使用之前
(1) (2) (3)
(1) POWER 指示灯 (38、58、107 页)
指示投影机状态。
红灯: 可以打开投影机。
红灯闪烁: 正在关闭投影机 (投影灯正在冷却)。
绿灯: 投影机已经打开。
绿灯闪烁: 正在打开投影机。
红灯和绿灯交替闪烁: 投影机处于电源管理模式。
(2) WARNING 指示灯 (122 页 )
当检测到投影机有问题时红灯闪烁。
(3) LED 照明灯 (111 页 )
通过三个蓝色 LED 指示投影机状态。
从左至右闪烁: 正在打开投影机。
从右至左闪烁: 正在关闭投影机。
中间的 LED 缓慢闪烁: 影像关闭 (NO SHOW)。
左侧和右侧 LED 缓慢闪烁: 影像停止 (FREEZE)。
26
遥控器准备工作
安装遥控器电池
1 打开电池盒盖。
向下按电池盒盖并滑出。
2 装入电池。
在电池盒中装入两节新的
AAA 规格电池,注意正确
放置电池正负极。
z 您可以通过按 [LIGHT] 按钮来检查遥控器电池。
如果当按 [LIGHT] 按钮时,遥控器上的所有按钮均未亮起,或者当您试图操作投影机时,按钮
不起作用,请更换新电池。
z 建议在演示之前检查电池。
遥控器操作范围
每当按任何按钮时,请将遥控器指向投影
机正面或背面的红外遥控接收器。
z 请在离投影机大约 5 m 的距离内使用遥
控器。
z 请在红外遥控接收器前方的任何方向上
30 度的角度范围内使用遥控器。
3 装回电池盒盖。
使用之前
30 度
5 m
30 度
5 m
30 度
如果出现下列情况,遥控器可能不起作用:
z 遥控器和主机之间有障碍物。
z 主机上的红外遥控接收器暴露于直射太阳光或照明设备的强光下。
z 遥控器使用红外线。
z 当同时使用两台投影机时,您可以更改频道设置以防两个遥控器相互干扰 (111 页 )。
30 度
27
目录 / 安全说明
使用之前
设置投影机
设置投影机
从计算机投影影像
从 AV 设备投影影像
在演示期间使用的有效功能
使用菜单设置功能
维护
故障排除
附录
索引
设置投影机
确定到屏幕的距离
投影影像的大小由投影机镜头和屏幕之间的距离确定。请根据下面所示的插图,选择获得理
想影像大小的位置。
8.9 m
300 英寸
5.9 m
变焦 (最大)
182 英寸
变焦 (最小)
2.4 m
4.5 m
150 英寸
80 英寸
48 英寸
当以直角将影像投影至
屏幕时的光轴
200 英寸
120 英寸
90 英寸
设置投影机
1.2 m
40 英寸
H1:H2=9:1
H1
H2
屏幕
屏幕尺寸
(W x H)cm
变焦
(最大)
投影
距离
变焦
(最小)
H1 55 cm 82 cm 110 cm 137 cm 206 cm 250 cm 274 cm 343 cm 411 cm
H2 6 cm 9 cm 12 cm 15 cm 23 cm 28 cm 30 cm 38 cm 46 cm
40 英寸
81 x 61
1.2 m 1.8 m 2.4 m 3.0 m 4.5 m 5.4 m 5.9 m 7.4 m 8.9 m
2.0 m 2.9 m 3.9 m 4.9 m 7.4 m 9.0 m - - -
60 英寸
122 x 91
80 英寸
163 x 122
100 英寸
203 x 152
150 英寸
305 x 229
182 英寸
370 x 277
200 英寸
406 x 305
250 英寸
508 x 381
300 英寸
610 x 457
H1 和 H2:当以直角将影像投影到屏幕上时,从光轴与屏幕表面交叉点开始计的屏幕高度。
z 请将投影机安装在投影距离约为 1.2 m 至 9 m 之间的位置。如果安装位置太近或太远,则
分别会使影像脱焦或者屏幕变暗。
z 上表尺寸是在假定屏幕高宽比为 4:3 的基础上获得的。根据投影影像的类型,实际尺寸可
能有所不同。
z 请根据您的屏幕为 [ 屏幕高宽比 ] 选择适当的设置 (4:3 或 16:9)。
有关 [ 屏幕高宽比 ] 的更详细信息,请参阅第 57、70 和 97 页。
z 有关屏幕尺寸和投影距离的关系,请参阅第 129 页中的表格。
z 还可以通过变焦功能调整影像大小 (40 页 )。
30
