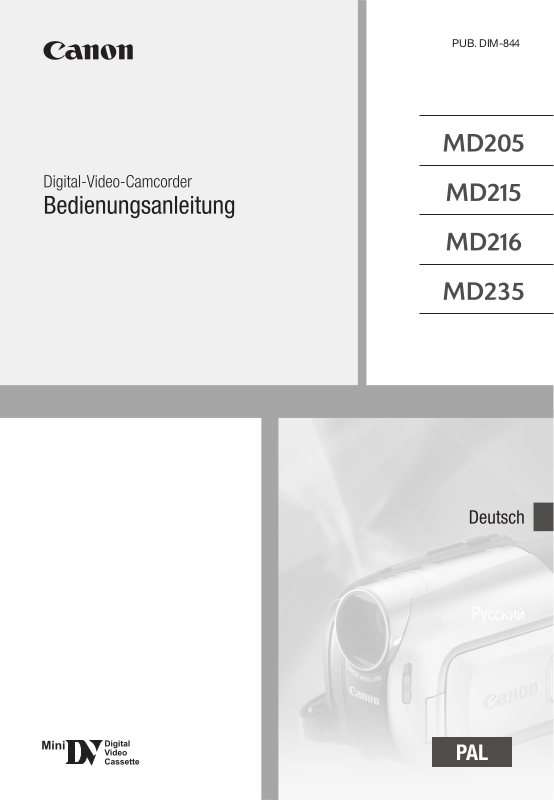

CANON MD215 User Manual [de]

PUB. DIM-844

Einführung

Reinigen der Videoköpfe

Digitale Camcorder speichern die Videosignale auf das Band in äußerst dünnen Linien (etwa so dünn wie 1/8 eines Haares). Selbst wenn die Videoköpfe nur gering verschmutzt sind, können die folgenden Unregelmäßigkeiten auftreten.

• Während der Wiedergabe erscheinen Mosaik-Effekte oder andere Blockartefakte (Abb. 1) oder Streifen (Abb. 2) auf dem Bild.

• Der Ton wird verzerrt, oder es wird kein Ton wiedergegeben.

• Die Anzeige “KÖPFE VERSCHMUTZT, REINIGUNGSKASSETTE VERWENDEN” erscheint.

Wenn solche Symptome auftreten, reinigen Sie die Videoköpfe mit der Digital-Videokopf-Reinigungskassette DVM-CL* von Canon oder einer im Handel erhältlichen Trockenreinigungskassette. Wenn die Symptome auftreten, obwohl kurz vorher gereinigt wurde, ist eventuell die Videokassette defekt. Verwenden Sie diese nicht weiter.

* Verfügbarkeit ist je nach Region unterschiedlich.

Unter den folgenden Bedingungen können Videoköpfe verschmutzen:

• Wenn der Camcorder an feuchten oder heißen Orten verwendet wird.

• Wenn Kassetten mit defekten oder verschmutzten Bändern verwendet werden.

• Wenn der Camcorder an einem staubigen Ort verwendet wird.

• Wenn die Videoköpfe lange Zeit benutzt werden, ohne sie zu reinigen.

HINWEISE

• Reinigen Sie die Videoköpfe und machen Sie eine Testaufnahme, bevor Sie wichtige Aufnahmen filmen. Wir empfehlen außerdem, die Videoköpfe nach der Benutzung und vor einem längeren Lagern des Camcorders zu reinigen.

• Verwenden Sie keine Nassreinigungskassetten, weil diese den Camcorder beschädigen können.

• Selbst nach der Reinigung der Videoköpfe können Bänder, die mit verschmutzten Videoköpfen bespielt wurden, eventuell nicht korrekt wiedergegeben werden.

Abb. 1

Abb. 2

Wichtige Hinweise zum Gebrauch

WARNUNG:

UM DAS RISIKO VON ELEKTRISCHEN SCHLÄGEN AUSZUSCHLIESSEN, ÖFFNEN SIE DAS CAMCORDER-GEHÄUSE NICHT. INNERHALB DES GERÄTS GIBT ES KEINE VOM BENUTZER ZU REPARIERENDE TEILE. DAFÜR IST AUSSCHLIESSLICH DER QUALIFIZIERTE KUNDENDIENST ZUSTÄNDIG.

DAS GERÄT DARF AUS SICHERHEITSGRÜNDEN WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

VORSICHT:

AUS SICHERHEITSGRÜNDEN ZUR VERMEIDUNG VON ELEKTRISCHEN SCHLÄGEN UND ZUR VERMEIDUNG VON FUNKTIONSSTÖRUNGEN VERWENDEN SIE BITTE AUSSCHLIESSLICH DAS EMPFOHLENE ZUBEHÖR.

ZIEHEN SIE NACH GEBRAUCH STETS DEN NETZSTECKER.

Der Netzstecker trennt das Gerät von der Stromversorgung. Der Netzstecker sollte immer erreichbar sein, damit er im Notfall herausgezogen werden kann.

Decken Sie das Netzgerät während der Benutzung nicht mit Textilien ab, und platzieren Sie es stets mit genügend Raum darum herum. Anderenfalls kann sich Hitze stauen, die das Plastikgehäuse verformt, und es kann zu elektrischen Schlägen oder Bränden kommen.

Das Geräteschild mit den Anschlusswerten befindet sich an der Unterseite des CA-590E.

Bei Verwendung eines anderen Gerätes außer dem Kompakt-Netzgerät CA-590E kann der Camcorder beschädigt werden.

Hinweise für Deutschland

Batterien und Akkumulatoren gehören nicht in den Hausmüll!

Im Interesse des Umweltschutzes sind Sie als Endverbraucher gesetzlich verpflichtet (Batterieverordnung), alte und gebrauchte Batterien und Akkumulatoren zurückzugeben. Sie können die gebrauchten Batterien an den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger in Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden. Die Batterien werden unentgeltlich für den Verbraucher zurückgenommen.

Nur Europäische Union (und EWR).

Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2002/96/EG) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben

werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. Weitere Informationen zur Rückgabe und Entsorgung von Elektro- und Elektronik-Altgeräten finden Sie unter www.canon-europe.com/environment. (EWR: Norwegen, Island und Liechtenstein)

Inhaltsverzeichnis

Einführung _______________________________

9 Informationen zu dieser Anleitung

10 Lernen Sie Ihren Camcorder kennen

10 Mitgeliefertes Zubehör 11 Teilebezeichnung 14 Bildschirmanzeigen

Vorbereitungen ____________________________

16 Erste Schritte

16 Laden des Akkus 18 Einsetzen der Speicherbatterie 18 Vorbereiten der Fernbedienung (nur ) und

des Zubehörs

20 Grundlegende Bedienung des Camcorders

20 Betriebsarten 20 Joystick und Joystick-Übersicht 21 Benutzung der Menüs

23 Ersteinstellungen

23 Ändern der Sprache 23 Ändern der Zeitzone 24 Einstellen von Datum und Uhrzeit

24 Vorbereitungen für den Aufnahmebeginn

24 Öffnen der Objektivabdeckung und Einstellen des

LCD-Monitors

26 Einlegen und Herausnehmen eines Bands

Video ___________________________________

27 Einfaches Aufnehmen

27 Videoaufnahme 29 Zoomen: Optisches, erweitertes und digitales Zoom 31 Schnellstartfunktion (Quick Start) 32 Kontrollieren der zuletzt aufgenommenen Szene

33 Einfache Wiedergabe

33 Wiedergeben von Videos 35 Zurückkehren zu einer vorher markierten Position 36 Auffinden des Beginns eines Aufnahmedatums 36 Das Ende der letzten Szene ermitteln 37 Bildschirmanzeigen (Datencode)

38 Fortgeschrittene Funktionen

38 : Spezialszenen-Aufnahmeprogramme 40 Flexible Aufnahmen: Ändern der Verschlusszeit 41 LCD-Videoleuchte 41 Selbstauslöser 42 Audioaufnahme-Modus 43 Tonwiedergabemodi 44 Manuelle Fokussiereinstellung 45 Manuelle Belichtungseinstellung 45 Weißabgleich 47 Bildeffekte 47 Digitaleffekte

Inhaltsverzeichnis

Externe Anschlüsse ________________________

49 Anschluss an ein Fernsehgerät oder einen

Videorecorder

50 Anschlussdiagramme 51 Wiedergabe auf einem Fernsehschirm 51 Überspielen Ihrer Aufnahmen auf einen Videorecorder 52 Nachvertonung

54 Anschließen an einen Computer

54 PC-Anschlussdiagramm 55 Übertragen von Videoaufnahmen

Zusätzliche Informationen ___________________

56 Anhang: Liste der Menüoptionen

56 FUNC. Menü 57 Setup-Menüs 57 Kamera-Setup

(Erweitertes Zoom, Bildstabilisierung usw.)

58 Videorekorder-Setup

(Aufnahmemodus, Art des Fernsehgeräts usw.) 59 Audio-Setup (Audiomodus, Windschutz usw.) 60 Display-Setup (LCD-Helligkeit, Sprache usw.) 61 System-Setup (Signalton, Stromsparbetrieb usw.) 62 Dat/Zeit-Setup

63 Probleme?

63 Fehlersuche 65 Liste der Meldungen

67 Weitere Hinweise

67 Vorsichtsmaßnahmen zur Handhabung 70 Wartung/Sonstiges 72 Benutzung des Camcorders im Ausland

73 Allgemeine Informationen

73 Systemübersicht 74 Optional erhältliches Sonderzubehör 77 Technische Daten 80 Stichwortverzeichnis

Informationen zu dieser Anleitung

Wir danken Ihnen für den Kauf des Canon /MD235/MD216/MD215/MD205. Bitte lesen Sie diese Anleitung aufmerksam, bevor Sie den Camcorder benutzen, und bewahren Sie sie für spätere Bezugnahme auf. Falls Ihr Camcorder nicht einwandfrei funktioniert, nehmen Sie den Abschnitt Fehlersuche ( 63) zu Hilfe.

In diesem Handbuch verwendete Hinweise

• WICHTIG: Wichtige Hinweise für die Bedienung des Camcorders.

• HINWEISE: Zusätzliche Informationen, welche die grundlegenden Bedienungsverfahren ergänzen.

• ÜBERPRÜFEN SIE: Beschränkungen oder Anforderungen bezüglich der beschriebenen Funktion.

• : Seitennummer.

• : Text, der sich nur auf das angegebene Modell bezieht.

• “Bildschirm” bezieht sich auf den LCD-Monitor und den Suchermonitor.

• Die in dieser Anleitung enthaltenen Abbildungen wurden mit einer Kamera aufgenommen und zur besseren Darstellbarkeit nachträglich bearbeitet. Beachten Sie, dass sich die Abbildungen in dieser Anleitung auf das Modell beziehen, sofern nicht anders angegeben.

Zu bedienende Tasten und Schalter

Klammern [ ] und Großbuchstaben beziehen sich auf die Menüoptionen, wie sie auf dem Bildschirm angezeigt werden. In den Tabellen in dieser Anleitung ist der voreingestellte Wert fett gedruckt angegeben. Zum Beispiel [AN], [AUS].

Die Namen der Tasten und Schalter außer dem Joystick werden innerhalb eines “Tasten”-Rahmens angegeben. Zum Beispiel .

FUNC.

Einstellen von Datum und Uhrzeit

FUNC.

( 26)

1 Wählen Sie den Bildschirm zur

Einstellung von Datum und Uhrzeit.

FUNC.

[ MENÜ] [ DATUM/ZEIT-SETUP] [DATUM/ZEIT] Das erste Datumsfeld wird durch blinkende Pfeile unterlegt.

2 Ändern Sie jedes Datums- und

Uhrzeitfeld mit dem Joystick ( ) und gehen Sie ( ) dann zum nächsten.

3 Drücken Sie ( ), um die Uhr zu

starten.

FUNC.

4 Drücken Sie , um das Menü

zu schließen.

HINWEISE

Sie können auch das Datumsformat ändern ( 92).

Einführung

Lernen Sie Ihren Camcorder kennen

Mitgeliefertes Zubehör

Lithium-Knopfbatterie

(CR1616)

Kompakt-Netzgerät

CA-590E (inkl. Netzkabel)

Fernbedienung

WL-D85

Stereo-Videokabel

STV-250N

(

inkl. Ferritkern)

Akku BP-2L5

Knopfbatterie (CR2025) für

Lithium-

Fernbedienung

Teilebezeichnung

Linke Seite

Rechte Seite

Vorderseite

Objektivabdeckungs-Schalter ( 27) ( auf, zu)

DV-Buchse ( 50, 54) MIC-Buchse (Mikrofon) ( 42) AV-Buchse ( 50) Ladeanzeige CHARGE ( 16) Lautsprecher Moduswahlschalter ( 28)

Einfache Aufnahme

Aufnahmeprogramme Griffriemen ( 19) Gurtöse

( 76)

Entriegelungstaste

-Schalter ( 20)

Stereomikrofon

Die Namen von Tasten und Schaltern mit Ausnahme des Joysticks werden als einem Rahmen angegeben (zum Beispiel

FUNC.

“Ta st e ” in

Einführung

Rückseite

Oberseite

Unterseite

Joystick ( 20) FUNC.-Taste ( 21, 56) D.EFFECTS-Taste ( 47)

Fernbedienungssensor ( 19)

Sucher ( 29) Sucher-Scharfeinstellhebel ( 29) QUICK START-Taste ( 31) Start/Stopp-Taste ( 27) DC IN-Buchse ( 16) Abdeckung für Speicherbatteriefach

(18) Seriennummer/

Akkufach ( 16) LCD-Monitor ( 24) Kassettenfach Kassettenfachabdeckung Zoomregler ( 29) OPEN/EJECT -Schalter Stativbuchse BATT.-Schalter (Akkuentriegelung) ( 16)

Die Namen von Tasten und Schaltern mit Ausnahme des Joysticks werden als einem Rahmen angegeben (zum Beispiel

FUNC.

( 26)

(26)

( 26)

(19)

“Taste” in

Fernbedienung WL-D85

START/

STOP

DATE SEARCH

REW

PAUSE

AUDIO DUB.

WIRELESS CONTROLLER WL-D85

CARD


PLAY

STOP

SLOW

ZERO SET

MEMORY

ZOOM

TV SCREEN

START/STOP-Taste ( 27) CARD –/+ -Tasten* DATE SEARCH / -Tasten ( 36) REW -Taste ( 33)

-Taste ( 33) PAUSE -Taste ( 33) SLOW -Taste ( 33) AUDIO DUB.-Taste ( 52) ZERO SET MEMORY-Taste ( 35) PHOTO-Taste* Zoom-Tasten ( 29) PLAY -Taste ( 33) FF -Taste ( 33) STOP -Taste ( 33)

-Taste ( 33)

TV SCREEN-Taste ( 60)

* Mit diesem Modell können keine Standbilder aufgenommen oder wiedergegeben werden. Bitte ignorieren Sie diese Tasten.

Einführung

Bildschirmanzeigen

Aufnahme von Filmen

Abspielen von Filmen

Zoom ( 29), Belichtung ( 45)

Aufnahmeprogramm ( 38) Weißabgleich ( 45) Bildeffekt ( 47) LCD-Videoleuchte ( 41) Digitaleffekte ( 47) Kondensationswarnung ( 71) Verschlusszeit ( 40) Selbstauslöser ( 41) Belichtungseinstellung ( 45) Manuelle Scharfeinstellung ( 44) Bildstabilisierung ( 57) Aufnahmemodus ( 58) Bandbetrieb ( 15) Timecode (Stunden : Minuten : Sekunden) Bandrestzeit ( 15) Akkurestladung ( 15) Windschutzfunktion aus ( 59) Tonaufzeichnungsmodus ( 42)

Fernbedienungsmodus aus

( 61) Speicherbatterie-Warnung ( 18)

Pegelmarkierung ( 61) Aufnahmezähler ( 15) Betriebsart ( 20) Tonwiedergabemodus ( 43) Lautstärke ( 34) Suchfunktions-Anzeige

END-SUCHL. ( 36)/

DATUM-SUCHL. ( 36)

Wiedergabezeit (Stunden : Minuten : Sekunden : Bilder)

Joystick-Übersicht ( 20) Datencode ( 37)

Bandbetrieb

Beachten Sie, dass einige der Betriebsarten für Wiedergabe und Suche nur mit der Fernbedienung zur Verfügung stehen (nicht bei allen Modellen vorhanden).

Aufnahme, Aufnahmepause, Stopp, Ausgabe, Vorspulen,

Rückspulen, Wiedergabe, Wiedergabepause, Rückwärtswiedergabe-Pause,

x1 Wiedergabe (Normalgeschwindigkeit),

x1 Rückwärtswiedergabe (Normalgeschwindigkeit), x2 Wiedergabe (doppelte Geschwindigkeit),

x2 Rückwärtswiedergabe (doppelte Geschwindigkeit),

Zeitrafferwiedergabe vorwärts,

Zeitrafferwiedergabe rückwärts, Zeitlupenwiedergabe, Zeitlupenwiedergabe rückwärts,

Einzelbildwiedergabe vorwärts, Einzelbildwiedergabe rückwärts,

/ Datum-Suchlauf ( 36),

/ Nullstellungs-Speicherfunktion ( 35)

Bandrestzeit

Zeigt die noch verbleibende Zeit auf dem Band in Minuten an. bewegt sich während der Aufnahme. Wenn das Bandende erreicht ist, wechselt die Anzeige zu “ END”.

• Wenn die Restzeit weniger als 15 Sekunden beträgt, wird die Bandrestzeit möglicherweise nicht angezeigt.

• Je nach dem Bandtyp wird die restliche Zeit möglicherweise nicht korrekt angezeigt. Auf jeden Fall sind jedoch Aufnahmen für die auf der Kassette angegebene Minutenanzahl möglich (z.B. 85 Minuten).

Akkurestladung

• Wenn in Rot zu blinken beginnt, ersetzen Sie den Akku durch einen voll aufgeladenen.

• Wenn Sie einen leeren Akku anschließen, kann sich der Camcorder ausschalten, ohne das Symbol anzuzeigen.

• Je nach den Einsatzbedingungen des Camcorders und des Akkus wird die tatsächliche Akkuladung eventuell nicht genau angezeigt.

Aufnahmezähler

Der Camcorder zählt von 1 bis 10 Sekunden, wenn Sie die Aufnahme starten. Dies ist nützlich, um zu vermeiden, dass die Szenen zu kurz werden.

Vorbereitungen

In diesem Kapitel werden grundlegende Bedienvorgänge, wie z.B. das Navigieren im Menü, die ersten Einstellungen usw. beschrieben, um Ihnen den Camcorder näher zu bringen.

Erste Schritte

Laden des Akkus

Der Camcorder kann entweder mit einem Akku oder direkt mit dem Kompakt-Netzgerät betrieben werden. Laden Sie den Akku vor Gebrauch. Die ungefähren Zeiten für das Laden und für das Aufnehmen/Wiedergeben mit einem voll geladenen Akku sind in den Tabellen auf den Seiten 74 und 75 angegeben.

Entfernen Sie die AkkuKontaktabdeckung vor dem Anbringen des Akkus

BATT.-Schalter

1 Schalten Sie den Camcorder aus. 2 Bringen Sie den Akku am

Camcorder an.

Drücken Sie den Akku leicht an und schieben Sie ihn nach oben, bis er einrastet.

CHARGELampe

DC INBuchse

3 Schließen Sie das Netzkabel an

das Kompakt-Netzgerät an.

4 Stecken Sie das Netzkabel in eine

Netzsteckdose.

5 Schließen Sie das Kompakt-

Netzgerät an die DC IN-Buchse des Camcorders an.

• Die Ladeanzeige CHARGE beginnt

zu blinken. Nach Abschluss des Ladevorgangs leuchtet die Anzeige konstant.

• Sie können auch das KompaktNetzgerät benutzen, ohne einen Akku einzulegen.

• Wenn das Kompakt-Netzgerät angeschlossen ist, wird kein Akkustrom verbraucht, selbst wenn ein Akku eingelegt ist.

SOBALD DER AKKU VOLL AUFGELADEN IST

1 Trennen Sie das Kompakt-

Netzgerät vom Camcorder ab.

2 Ziehen Sie das Netzkabel von

Netzsteckdose und KompaktNetzgerät ab.

ZUM ENTFERNEN DES AKKUS

Drücken Sie , um den Akku zu entriegeln. Schieben Sie den Akku herunter und ziehen Sie ihn dann heraus.

WICHTIG

•Das Kompakt-Netzgerät kann während

des Betriebs ein Geräusch abgeben. Dies ist keine Funktionsstörung.

• Wir empfehlen, den Akku bei Temperaturen zwischen 10 °C und 30 °C zu laden. Außerhalb des Temperaturbereichs von 0 °C bis 40 °C wird der Ladevorgang nicht gestartet.

• Schließen Sie keine Elektrogeräte an die Buchse DC IN des Camcorders oder an das Kompakt-Netzgerät an, die nicht ausdrücklich für die Verwendung mit diesem Camcorder empfohlen worden sind.

• Um Geräteausfälle und übermäßige Erwärmung zu vermeiden, schließen Sie das mitgelieferte Kompakt-Netzgerät nicht an Reisetrafos oder spezielle

BATT.

Stromquellen, wie z.B. solche in Flugzeugen oder Schiffen, DC-ACUmwandler usw. an.

HINWEISE

• Die Ladeanzeige CHARGE dient auch als grober Anhaltspunkt des Akkuladezustands. Ständiges Leuchten: Akku ist voll geladen. Zweimal kurzes Blinken im Abstand von 1 Sekunde: Akku ist zu mindestens 50 % geladen. Wenn die Anzeige schnell, aber nicht genau nach diesem Muster blinkt, sehen Sie unter Fehlersuche ( 63) nach. Einmal Blinken im Abstand von 1 Sekunde: Akku ist zu weniger als 50 % geladen.

• Wir empfehlen, stets genügend Akkus für das 2- bis 3-fache der geplanten Aufnahmezeit mitzunehmen.

Vorbereitungen

Einsetzen der Speicherbatterie

Die Speicherbatterie (LithiumKnopfbatterie CR1616) verhindert, dass die im Camcorder gespeicherten Daten (Datum, Uhrzeit ( 24) und andere Camcorder-Einstellungen) verloren gehen, wenn die Stromquelle abgetrennt wird. Schließen Sie beim Auswechseln der Speicherbatterie eine Stromquelle an den Camcorder an, damit die Einstellungen erhalten bleiben.

1 Wenn ein Akku eingesetzt ist,

nehmen Sie diesen zuerst heraus.

2 Öffnen Sie die

Speicherbatteriefach-Abdeckung.

3 Legen Sie die Speicherbatterie so

ein, dass die Seite + nach außen weist.

4 Schließen Sie die Abdeckung.

HINWEISE

Die Speicherbatterie ist etwa ein Jahr lang funktionstüchtig. blinkt rot, wenn die Lithium-Knopfbatterie nicht installiert ist, oder wenn sie ausgetauscht werden muss.

Vorbereiten der Fernbedienung (nur

) und des Zubehörs

Setzen Sie zuerst die mitgelieferte Lithium-Knopfbatterie (CR2025) in die Fernbedienung ein.

Entriegelungsstift

1 Drücken Sie den Entriegelungsstift

in Pfeilrichtung, und ziehen Sie den Batteriehalter heraus.

2 Legen Sie die Lithium-

Knopfbatterie mit nach oben weisendem Pluspol + ein.

3 Schieben Sie den Batteriehalter

ein.

VERWENDEN DER FERNBEDIENUNG

Zubehör

Richten Sie die Fernbedienung auf den Fernbedienungssensor des Camcorders, wenn Sie die Tasten betätigen.

Sie können den LCD-Bildschirm um 180 Grad drehen und die Fernbedienung von der Frontseite des Camcorders her benutzen.

HINWEISE

• Die Fernbedienung funktioniert eventuell nicht richtig, wenn der Fernbedienungssensor einer starken Lichtquelle oder direktem Sonnenlicht ausgesetzt ist.

• Wenn die Fernbedienung nicht funktioniert, überprüfen Sie, dass [FERNBE.MODUS] nicht auf [AUS ] steht ( 61). Anderenfalls wechseln Sie die Batterie aus.

Einstellen des Griffriemens

Stellen Sie den Griffriemen so ein, dass Sie den Zoomregler mit dem Zeigefinger, und die -Taste mit

Start/Stopp

dem Daumen erreichen können.

WENN SIE DEN CAMCORDER AUF EIN STATIV

MONTIEREN

Setzen Sie den Sucher nicht direktem Sonnenlicht aus, weil sonst die Innenteile schmelzen können (aufgrund der Lichtbündelung durch die Linse). Verwenden Sie keine Stative, deren Befestigungsschrauben länger als 5,5 mm sind. Sonst kann der Camcorder beschädigt werden.

Vorbereitungen

Grundlegende Bedienung des Camcorders

Betriebsarten

Die Betriebsart des Camcorders wird durch die Position des -Schalters bestimmt. In der Anleitung zeigt an, dass eine Funktion in der angegebenen Betriebsart zur Verfügung steht, und zeigt an, dass die Funktion nicht genutzt werden kann. Wenn keine Symbole von Betriebsarten angegeben sind, steht die Funktion in beiden Betriebsarten zur Verfügung.

Joystick und Joystick-Übersicht

Mit dem Joystick können Sie die Menüs des Camcorders bedienen.

Drücken Sie den Joystick nach oben, unten, links oder rechts ( , ), um einen Menüpunkt auszuwählen oder Einstellungen zu ändern.

Drücken Sie auf den Joystick (), um die Einstellungen zu speichern oder einen Vorgang zu bestätigen. Auf den Menübildschirmen wird diese Aktion durch das Symbol dargestellt.

Zusätzliche Funktionen stehen über die Joystick-Übersicht zur Verfügung. Drücken Sie ( ), um die JoystickÜbersicht ein- bzw. auszublenden (während der Aufnahme erscheint die Joystick-Übersicht nur, wenn der Moduswahlschalter auf gestellt ist). Die Funktionen, die in der JoystickÜbersicht angezeigt werden, ändern sich je nach der Betriebsart.

Betriebsart

Schalter

Symbolanzeige Betrieb

Aufnahme von Filmen

Abspielen von Filmen

Benutzung der Menüs

Viele der Camcorder-Funktionen können über die Menüs eingestellt werden, die beim Drücken der FUNC.-

FUNC.

Taste ( ) erscheinen. Einzelheiten zu den verfügbaren

Menüoptionen und -einstellungen finden Sie im Anhang unter Liste der Menüoptionen ( 56).

Wählen einer Option aus dem FUNC.-Menü

3 Wählen Sie ( ) die gewünschte

Einstellung aus den verfügbaren Optionen in der unteren Leiste aus.

• Die ausgewählte Option wird hellblau hervorgehoben. Nicht verfügbare Menüpunkte erscheinen ausgegraut.

• Bei einigen Einstellungen müssen Sie eine weitere Auswahl treffen und/oder ( ) drücken. Befolgen Sie die zusätzlichen auf dem Bildschirm angezeigten Bedienungshinweise (wie z. B. das Symbol für den Joystick , kleine Pfeile etc.).

4 Drücken Sie , um die

Einstellungen zu speichern und das Menü zu schließen.

Sie können das Menü jederzeit schließen, indem Sie drücken.

Wählen einer Option aus den SetupMenüs

FUNC.

1 Drücken Sie .

FUNC.

2 Wählen Sie ( ) das Symbol der

zu ändernden Funktion in der linken Spalte aus.

Nicht verfügbare Menüpunkte erscheinen ausgegraut.

Vorbereitungen

1 Drücken Sie .

FUNC.

2 Wählen Sie ( ) das Symbol ,

und drücken Sie ( ), um die Setup-Menüs zu öffnen.

3 Wählen Sie ( ) in der linken

Spalte das gewünschte Menü aus, und drücken Sie ( ).

Oben auf dem Bildschirm erscheint der Titel des gewählten Menüs und darunter die Liste der Einstellungen.

4 Wählen Sie ( ) die zu ändernde

Einstellung aus, und drücken Sie ().

• Ein orangefarbener Rahmen markiert den aktuell gewählten Menüpunkt. Nicht verfügbare Menüpunkte erscheinen ausgegraut.

• Um zum Menüauswahlbildschirm zurückzukehren, wählen Sie ( ) [ ZURÜCK], und drücken Sie

( ).

5 Wählen Sie ( ) die gewünschte

Option aus, und drücken Sie ( ), um die Einstellung zu speichern.

6 Drücken Sie .

Sie können das Menü jederzeit schließen, indem Sie drücken.

FUNC.

HINWEISE

Anstelle der Schritte 1 und 2 können Sie

FUNC.

auch länger als 1 Sekunde gedrückt halten, um die Setup-Menüs direkt zu öffnen.

Vereinfachte Darstellung der Menüauswahlen in dieser Betriebsanleitung

In dieser Handbuch wird der Pfeil verwendet, um Menüauswahlen vereinfacht darzustellen. Im Folgenden sehen Sie ein Beispiel für das Ändern einer Einstellung mit Hilfe der SetupMenüs.

FUNC.

[ MENÜ] [ DISPLAY-SETUP/ ] [SPRACHE] gewünschte Sprache

FUNC.

Für Auswahlen im FUNC.-Menü gibt die abgekürzte Form immer den ursprünglichen voreingestellten Wert an. Im Aufnahmemodus erscheint das entsprechende Symbol in der linken Spalte, wenn Sie das Menü zuerst öffnen. Wenn die Einstellung geändert wurde, erscheint stattdessen das Symbol der aktuell gewählten Option.

FUNC.

[ BILD EFFEKT AUS] gewünschter Bildeffekt

FUNC.

Ersteinstellungen

bleibt, unabhängig von der gewählten Sprache, stets unverändert.

Ändern der Sprache

Die für die Bildschirmanzeige und die Menüs verwendete Sprache kann geändert werden. Die Liste der verfügbaren Sprachen hängt von der Region ab, in der Sie den Camcorder gekauft haben.

Sprachenauswahl A

Tschechisch, Deutsch, Griechisch, Englisch Spanisch, Französisch, Italienisch, Ungarisch, Polnisch, Rumänisch, Türkisch, Russisch, Ukrainisch, Arabisch und Persisch.

Sprachenauswahl B



Englisch

, Malaiisch, vereinfachtes

Chinesisch, traditionelles Chinesisch und Thai.

FUNC.

( 21)

FUNC.

[ MENÜ] [DISPLAY-SETUP/] [SPRACHE] gewünschte Sprache

FUNC.

HINWEISE

• Falls Sie die Sprache versehentlich geändert haben, folgen Sie dem Symbol

neben dem Menüpunkt, um die

Einstellung zu ändern.

• Die Anzeige , die in einigen Menübildschirmen erscheint, bezieht sich auf die Taste am Camcorder und



Standardeinstellung

Ändern der Zeitzone

Ändern Sie die Zeitzone je nachdem, wo Sie sich befinden. Je nach der Region, in der der Camcorder gekauft wurde, ist die Standardeinstellung Paris oder Hongkong.

FUNC.

(21)

FUNC.



[ MENÜ] [ DATUM/ZEIT-SETUP] [ZEITZONE/SOM] gewünschte Zeitzone*

FUNC.

* Wenn gegenwärtig Sommerzeit gilt, wählen

Sie die Zeitzonen-Einstellung mit dem nachgestellten Symbol .

Weltweite Zeitzonen

Nachdem Sie Ihre Zeitzone, das Datum und die Uhrzeit eingestellt haben, müssen Sie die Uhr nicht jedes Mal neu stellen, wenn Sie in eine andere Zeitzone reisen. Wählen Sie einfach die Zeitzone Ihres Zielortes entsprechend dem Datum und der Zeit, die auf dem Bildschirm angezeigt werden.

Vorbereitungen

Einstellen von Datum und Uhrzeit

Vorbereitungen für den Aufnahmebeginn

FUNC.

( 21)

1 Wählen Sie den Bildschirm zur

Einstellung von Datum und Uhrzeit.

FUNC.

[ MENÜ] [ DATUM/ZEIT-SETUP] [DATUM/ZEIT] Das erste Datumsfeld wird durch blinkende Pfeile unterlegt.

2 Ändern Sie jedes Datums- und

Uhrzeitfeld mit dem Joystick ( ) und gehen Sie ( ) dann zum nächsten Feld.

3 Drücken Sie ( ), um die Uhr zu

starten.

4 Drücken Sie , um das Menü

zu schließen.

HINWEISE

Sie können auch das Datumsformat ändern ( 62).

FUNC.

Öffnen der Objektivabdeckung und Einstellen des LCD-Monitors

Bevor Sie mit dem Aufnehmen beginnen, öffnen Sie die Objektivabdeckung.

Schieben Sie den Schalter der Objektivabdeckung hinunter auf , um die Objektivabdeckung zu öffnen.

Drehen des LCD-Monitors

Öffnen Sie den LCD-Monitor um 90 Grad.

Der Monitor kann um 90 Grad nach unten gedreht werden.

180°

90°

Sie können den Monitor um 180 Grad in Richtung Objektiv drehen (so dass die

aufgenommenen Personen den LCDMonitor einsehen können, während Sie den Sucher benutzen). Dies ist der einzige Fall, bei dem Sie den Sucher und den LCD-Monitor gleichzeitig verwenden können. Ein um 180 Grad gedrehter LCD-Monitor ist in den folgenden Fällen praktisch:

• Wenn Sie selbst mit auf das Bild kommen wollen und dazu den Selbstauslöser benutzen.

• Wenn Sie den Camcorder mit der Fernbedienung von vorne steuern möchten.

Gefilmte Personen können den LCD-Monitor einsehen

HINWEISE

Hinweis zu LCD-Monitor und Sucher: Die

Monitore werden mit äußerst präzisen Fertigungstechniken hergestellt, und 99,99 % der Pixel funktionieren einwandfrei. Weniger als 0,01 % der Pixel können gelegentlich ausfallen oder als schwarze, rote, blaue oder grüne Punkte erscheinen. Dies hat keinen Einfluss auf die Aufnahmen und stellt keine Funktionsstörung dar.

LCD-Hintergrundbeleuchtung

Die Helligkeit des LCD-Monitors kann auf normal oder hell eingestellt werden.

FUNC.

(21)

FUNC.

[ MENÜ] [ DISPLAY-SETUP/ ] [GEGENLICHT] gewünschte Option

FUNC.

HINWEISE

• Diese Einstellung hat keinen Einfluss auf die Helligkeit der Aufnahme oder des Suchermonitors.

• Bei Verwendung der Einstellung [HELL] verkürzt sich die effektive Nutzungsdauer des Akkus.

+ 58 hidden pages
