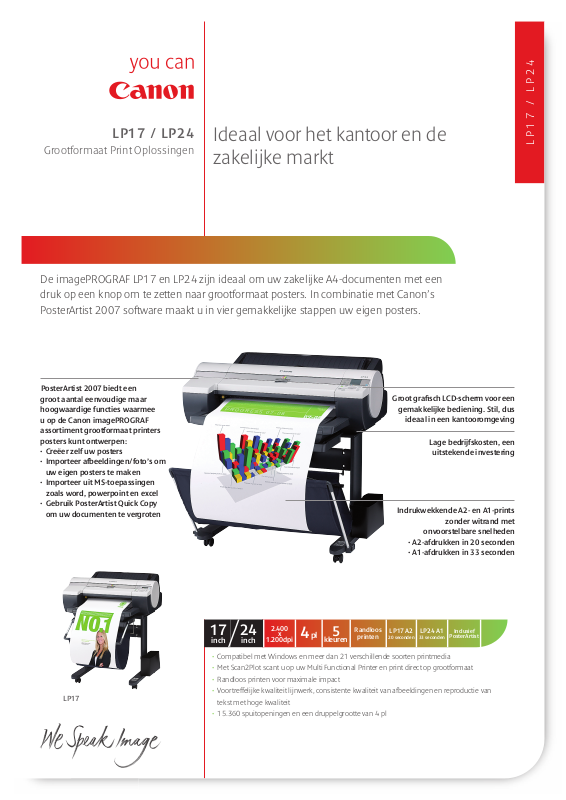

Canon LP 17, LP 24 Specifications [nl]

LP17 / LP24

Ideaal voor het kantoor en de

Grootformaat Print Oplossingen

zakelijke markt

De imagePROGRAF LP17 en LP24 zijn ideaal om uw zakelijke A4-documenten met een druk op een knop om te zetten naar grootformaat posters. In combinatie met Canon’s PosterArtist 2007 software maakt u in vier gemakkelijke stappen uw eigen posters.

PosterArtist 2007 biedt een groot aantal eenvoudige maar hoogwaardige functies waarmee u op de Canon imagePROGRAF assortiment grootformaat printers posters kunt ontwerpen:

• Creëer zelf uw posters

• Importeer afbeeldingen/foto’s om uw eigen posters te maken

• Importeer uit MS-toepassingen zoals word, powerpoint en excel

• Gebruik PosterArtist Quick Copy om uw documenten te vergroten

Groot graﬁ sch LCD-scherm voor een

gemakkelijke bediening. Stil, dus

ideaal in een kantooromgeving

Lage bedrijfskosten, een

uitstekende investering

Indrukwekkende A2- en A1-prints

onvoorstelbare snelheden

• A2-afdrukken in 20 seconden

• A1-afdrukken in 33 seconden

LP17 / LP24

zonder witrand met

LP17

inch24inch

Compatibel met Windows en meer dan 21 verschillende soorten printmedia

•

Met Scan2Plot scant u op uw Multi Functional Printer en print direct op grootformaat

•

Randloos printen voor maximale impact

•

Voortreffelijke kwaliteit lijnwerk, consistente kwaliteit van afbeeldingen en reproductie van

•

tekst met hoge kwaliteit

15.360 spuitopeningen en een druppelgrootte van 4 pl

•

2.400 x

1.200dpi

4 pl

kleuren

Randloos

printen

LP17 A2

20 seconden

LP24 A1

33 seconden

Inclusief

PosterArtist

Technische gegevens LP17/LP24

inch

Klasse LP17: 17-inch, LP24: 24-inch Type inkt Inkt op basis van pigment en dye, 5 kleuren (MBK x 2, BK, C, M, Y) Maximale printresolutie 2.400 x 1.200 dpi Printsnelheid (LP17- A2-rol, LP24- A1-rol) Normaal papier LP17: 0:20 (concept), LP24: 0:33 (concept) Gecoat papier LP17: 0:55 (standaard), LP24: 1:19 (standaard) Glossy fotopapier LP17: 1:38 (standaard), LP24: 2:44 (standaard) Afmetingen, Gewicht (Verpakt) B x D x H (mm), (kg) LP17: 819 x 733 x 317 mm (bxdxh); gewicht: ca. 39 kg LP24: 997 x 810 x 344 mm (bxdxh); gewicht: ca. 51 kg LP17: Printer met standaard 819 x 981 x 989 mm (bxdxh); gewicht:

LP24: Printer met standaard 997 x 991 x 989 mm (bxdxh); gewicht:

Afmetingen, gewicht (Verpakt) B x D x H (mm), (kg) LP17: Printer met palet, 960 x 874 x 638 mm (bxdxh); gewicht: ca. 57 kg LP24: Printer met palet, 1.138 x 914 x 675 mm (bxdxh); gewicht: ca. 74 kg Elektrische aansluiting Voedingsspanning AC 220 - 240 V (50/60 Hz) Energieverbruik 100 W of minder Energieverbruik tijdens stand-by (in Energiespaarstand) 220 V - 240 V LP17: 6 W of minder (wanneer IEEE1394 is aangebracht,

LP24: 6 W of minder (wanneer IEEE1394 is aangebracht,

Uitgeschakeld (stand-by) 1 W of minder (Confrom Executive Order of the President of the

Werkomgeving Temperatuur: 15 - 30°C, Luchtvochtigheid: 10 - 80 %

Geluidsniveau Geluidsdruk Tijdens printen: 52 dB (A) of minder, Stand-by: 35 dB (A) of minder Geluidsintensiteit Tijdens printen: LP17: 6,6 Bels of minder, LP24: 6,6 Bels of minder Minimale lijnbreedte 0,02 mm (Theoretische waarde) Lijnnauwkeurigheid ±0,1 % of minder (Aanpassingen door gebruikers noodzakelijk.

Bedieningspaneel Display Groot LCD-scherm: LP17: 16 kolommen x 2 regels, toetsen x 11,

Taal bedieningspaneel LP17: US-Engels, Frans, Duits, Italiaans, Spaans LP24: US- Engels, Frans, Duits, Italiaans, Spaans, Koreaans, Russisch Interface USB2.0 Hi-Speed Type Ingebouwd Mode Full Speed (12 Mbps), High Speed (480 Mbps), Bulktransfer Type connector LP17: series B (4-pins), LP24: series B (4-pins) Ethernet Type Ingebouwd Standaard IEEE 802.3 10base-T IEEE 802.3u 100base-TX / Auto-Negotiation IEEE 802.3 x Full Duplex Protocol LP17: IPX/SPX (Netware 4.2 (J), 5.1 (J), 6.0 (J), SNMP (Canon-MIB), HTTP, TCP/IP, AppleTalk LP24: IPX/SPX (Netware 4.2 (J), 5.0 (J), 6.0 (J), SNMP (Canon-MIB), HTTP, TCP/IP, AppleTalk IEEE1394 (optie) Type Insteekkaart (optie) Standaard IEEE1394 - 1995, P1394a, Half duplex, Data/Strb differential serial Dataoverdracht 100 / 200 / 400 Mbps Type connector Voldoet aan IEEE1394 - 1995, 6-pins, geen voeding Ondersteunde besturingssystemen Windows 2000, XP, Server 2003, Vista (32) Veiligheidsvoorschriften CE-markering, CB-certificering, TUV (GS), Gost R

GEHEUGEN

Standaard geheugen LP17: 192Mb, LP24: 256Mb

PRINTKOP

Model PF-03 Type Bubble-jet on demand Configuratie printkop 6 kleuren, geïntegreerde uitvoering (6 kleuren per printkop) Afstand spuitopeningen 1.200 dpi x 2 Aantal spuitopeningen per chip MBK : 5.120 spuitopeningen, andere kleuren: 2.560 spuitopeningen

Afmetingen inktdruppel 4 pl per kleur

INKTTANK

Model Model - PFI - 102 (130 ml), MBK, BK,C, M , Y

MATERIAALVERWERKING

Rolmateriaal Enkele rol, Invoer vanaf voorzijde, Uitvoer aan voorzijde Losbladig materiaal Cassette: Invoer en uitvoer vanaf voorzijde, Handmatige invoer:

ca. 58 kg

ca. 68 kg

11 W of minder)

United States of America )

(geen condensatie)

Printmaterialen dienen over een te komen met die voor de aanpassingen. Benodigd CAD-papier: Normaal papier, CAD-papier, gecoat papier, CAD matte film.)

LED x 5, LP24: 160 x 128 beeldpunten, toetsen x 12, LED x 5

per kleur

Invoer vanaf bovenzijde, Uitvoer vanaf voorzijde

Type Printmateriaal Papierrol LP17/24 : Standard Paper 80 gm²/90 gm², Matt Coated Paper

Formaat printmateriaal Papierrol (breedte) ISO: A3, A2, A1 (alleen LP24), JIS: B4, B2 (alleen LP24), ARCH: D (24” = 609,6 mm) (alleen LP24) Overig: 8”, 10”, 14”, 16”, 17”, 300 mm, A3+ (329 mm) Losbladig ISO: A4, A3, A3+, A2, A1 (alleen LP24), B4, B3, B2 (alleen LP24),

Dikte printmateriaal Papierrol - 0,07 - 0,8 mm Losbladig: cassette - 0,08 - 0,3 mm, handinvoer (bovenzijde)

handinvoer (voorzijde) - 0,5 - 1,5 mm Maximale buitendiameter van papierrol 150,0 mm Kerndiameter van papierrol Interne diameter van rolkern: 2” / 3” Breedte printmateriaal LP17: papierrol - 203 - 432mm LP24: papierrol - 203 - 610mm LP17: losbladig: invoer met cassette - 203 - 432 mm LP17: losbladig: handinvoer (bovenzijde) - 203 - 432 mm LP17: losbladig: handinvoer (voorzijde) - 203 - 432 mm LP24: losbladig: invoer met cassette - 203 - 432 mm LP24: losbladig: handinvoer (bovenzijde) - 203 - 610 mm LP24: losbladig: handinvoer (voorzijde) - 203 - 610 mm Minimal papierlengte LP17: papierrol - 203 mm, losbladig - cassette: 279 mm, Handinvoer (bovenzijde): 279 mm, handinvoer (voorzijde): 520 mm LP24: papierrol - 203mm, losbladig - cassette: 279 mm, Handinvoer (bovenzijde): 279 mm, handinvoer (voorzijde): 52 0mm Maximale printlengte LP17: papierrol - 18 m (lengte varieert, afhankelijk van het

losbladig - cassette: 594 mm, handinvoer (bovenzijde): 610 mm, handinvoer (voorzijde): 914 mm LP24: papierrol - 18m (lengte varieert, afhankelijk van het

losbladig - cassette: 594 mm, handinvoer (bovenzijde): 1.6 m, handinvoer (voorzijde): 914 mm Marges (Boven, onder, zijkanten) Aanbevolen printvlak Papierrol: Boven: 20 mm, Onder: 5 mm, Zijkant: 5 mm Losbladig: cassette/handinvoer (bovenzijde) - Boven: 20 mm, Onder: 27 mm, Zijkant: 5 mm Handinvoer (voorzijde) - Boven: 20 mm, Onder: 23 mm, Zijkant:

Printbare vlak Papierrol (printen zonder witrand): Boven: 3 mm (0 mm), Onder: 3 mm (0 mm), Zijkant: 3 mm (0 mm) Cassette: Boven: 3 mm (0 mm), Onder: 3 mm (0 mm), Zijkant: 3 mm (0 mm) Handinvoer (bovenzijde): Boven: 3 mm, Onder: 3 mm, Zijkant: 3 mm Handinvoer (voorzijde): Boven: 3 mm, Onder: 23 mm, Zijkant: 3 mm Breedte printmateriaal voor printen zonder witrand 10” (254 mm), B4 (257 mm), A3+ (329 mm), 14” (356 mm), 16” (407 mm), A2 (420 mm), A2+/17” (432 mm), B2 (515 mm) (alleen LP24), A1 (594 mm) (alleen LP24), 24” (610 mm)

OPTIE Printerstandaard LP17: ST-11, LP24: ST-24 Auto Roll Feed Unit (incl. RH2-11) LP17: RU-02 Opvangmand LP17: BU-02 Rolhouder LP17: RH2-11, LP24: RH2-24 (spindel met 2-inch kern en met 3-bevestigingsadaptor en ruimte voor printen zonder witrand) IEEE1394 uitbreidingskaart EB-05

VERBRUIKSMATERIALEN

Inkttank PFI-102 (130 ml) ; MBK, BK, C, M, Y Printkop PF-03 Onderhoudscartridge LP17: MC-05, LP24: MC-16

Sommige afbeeldingen zijn bewerkt om de informatie zo duidelijk mogelijk over te brengen. Alle gegevens zijn gebaseerd op de standaard testmethoden van Canon. Dit leaflet en deze technische gegevens zijn opgesteld voor de introductiedatum. De uiteindelijke technische gegevens kunnen zonder voorafgaande kennisgeving zijn gewijzigd. ™ en ®: Alle bedrijfs- en/of productnamen zijn handelsmerken en/of geregistreerde handelsmerken van de desbetreffende producenten voor de markten en/of landen waar zij actief zijn. Voor de beste printresultaten adviseert Canon u gebruik te maken van Canon printmaterialen. Raadpleeg a.u.b. het overzicht met printmaterialen om te zien welk papier/printmateriaal wordt aanbevolen.

90 gm²/120 gm²/140 gm², Extra Matt Coated Paper 180 gm², Opaque Paper 120 gm², High Resolution Graphic Paper – Self Adhesive 140 gm², High Resolution Barrier Paper 180 gm², Glossy Photo Paper 190 gm²/240 gm², Satin Photo Paper 190 gm²/ 240 gm², Inst Dry Paper Glossy 200 gm², Inst Dry Paper Satin 200 gm², Photo Paper High Gloss 255 gm², Photo Paper Semi Matt 255 gm², Photo Paper Pearl 260 gm², Photo Realistic Paper 210 gm², Heavy Weight Glossy Photo Paper 300 gm², Heavy Weight Satin Photo Paper 300 gm²

DIN: C4, C3, C2 (alleen LP24), JIS: B4, B3, B2 (alleen LP24), ANSI: Letter (8,5 x 11”), Legal (8,5 x 14”), 11 x 17”, 13 x 19”, 17 x 22”, 22 x 34” (alleen LP24), ARCH: 9 x 12”, 12 x 18”, 18 x 24” (alleen LP24), 24 x 36”( alleen LP24), foto: 20 x 24” (alleen LP24), 18 x 22” (alleen LP24), 14 x 17”, 12 x 16”, 10 x 12”, 10 x 15”, 16 x 20” (US fotoformaat), poster: 20 x 30” (alleen LP24), 300 x 900 mm, overig: 13 x 22”, 17 x 24” (alleen LP24)

- 0,07 - 0,8 mm,

besturingssysteem en de toepassing),

5 mm

(alleen LP24)
