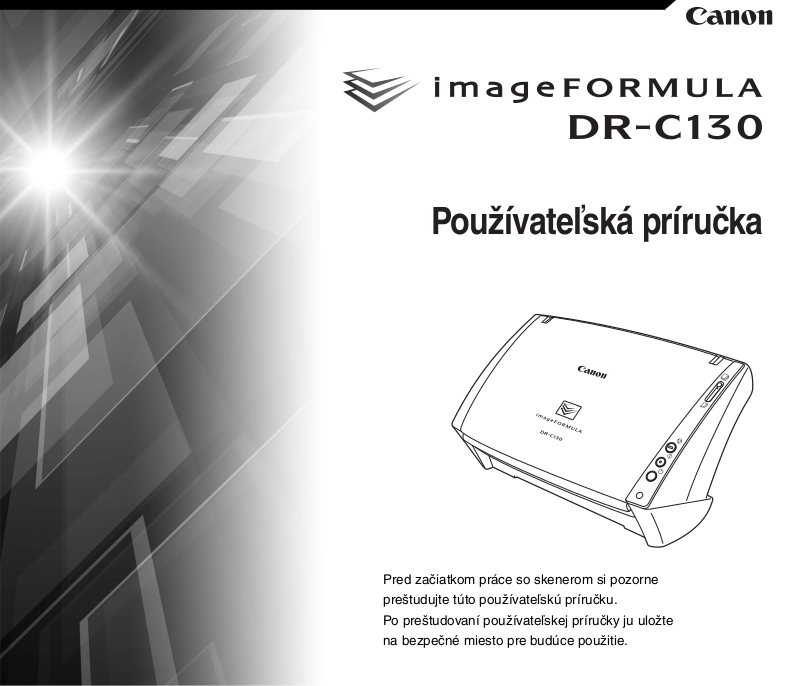

CANON DR-C130 User Manual [sk]

Používateľská príručka

Pred začiatkom práce so skenerom si pozorne preštudujte túto používateľskú príručku. Po preštudovaní používateľskej príručky ju uložte na bezpečné miesto pre budúce použitie.

Obsah

Obsah .............................................................................................2

Kapitola 1 Úvod .............................................................................4

O tejto Príručke ...........................................................................4

Vlastnosti skenera .......................................................................5

Názvy a funkcie častí skenera ....................................................7

Predpisy a nariadenia .................................................................9

Obchodné známky ....................................................................11

Kapitola 6 Skenovanie s aplikáciou CaptureOnTouch ................ 30

Čo je CaptureOnTouch? ........................................................... 30

Spustenie a ukončenie aplikácie CaptureOnTouch .................. 31

Scan First (Najprv naskenovať) ................................................ 32

Select Scan Job (Vybrať pracovnú úlohu) ................................34

Skenovanie s tlačidlom Start (Štart) .........................................38

Nastavenie skenera ..................................................................38

Používanie okna Continuous Scanning

(Kontinuálne skenovanie) ......................................................... 41

Nastavenie výstupnej metódy ................................................... 42

Nastavenie používateľského prostredia .................................... 43

Kapitola 2 Dôležité bezpečnostné upozornenia ..........................12

Priestor pre inštaláciu ...............................................................12

Napájací adaptér .......................................................................13

Presun skenera .........................................................................13

Manipulácia so skenerom .........................................................13

Likvidácia ..................................................................................14

Odoslanie skenera do opravy ...................................................14

Kapitola 3 Inštalácia softvéru .......................................................15

Systémové požiadavky .............................................................15

Obsah inštalačného média .......................................................16

Inštalácia softvéru .....................................................................17

Kapitola 4 Zapojenie skenera ......................................................19

Pripojenie skenera k počítaču ...................................................19

Zapnutie skenera ......................................................................20

Kapitola 5 Vkladanie dokumentov ...............................................22

Nastavenie zásobníkov .............................................................22

Dokumenty ................................................................................23

Podávanie v normálnom režime ...............................................24

Podávanie v režime vloženého podávača ................................26

Vkladanie kariet ........................................................................26

Vkladanie prehnutých dokumentov ...........................................27

Nastavenie režimu skenovania dlhých dokumentov .................28

Kapitola 7 Skenovanie s aplikáciou CapturePerfect ...................46

Skenovanie s aplikáciou CapturePerfect ..................................46

Kapitola 8 Nastavenie ovládača skenera ....................................48

Nastavenie a funkcie ovládača skenera ................................... 48

Nastavenie základných parametrov skenovania ......................50

Kapitola 9 Neštandardné skenovanie .........................................52

Praktické príklady .....................................................................52

Obmedzenia funkčnosti na základe zvoleného režimu ............58

Kapitola 10 Pravidelná údržba ....................................................60

Čistenie skenera .......................................................................60

Čistenie skla skenera a valcov .................................................61

Nastavenie redukčného pomeru ............................................... 63

Nastavenie automatického vypnutia skenera ........................... 64

Kapitola 11 Demontáž a montáž valcov a vodiacej lišty

pre dokumenty .............................................................................66

Interval výmeny valcov ............................................................. 66

Vynulovanie počítadla .............................................................. 67

Montáž/demontáž podávacieho valca ......................................68

Montáž/demontáž spomaľovacieho valca ................................. 69

Montáž/demontáž vodiacej lišty pre dokumenty ....................... 71

Kapitola 12 Odinštalovanie softvéru ............................................ 72

Odinštalovanie .......................................................................... 72

Kapitola 13 Identifikácia a odstraňovanie problémov ................. 73

Odstraňovanie zaseknutého papiera ....................................... 73

Najčastejšie problémy a ich riešenia ........................................ 75

Užitočné rady ........................................................................... 77

Kapitola 14 Prílohy ...................................................................... 80

Technické špecifikácie ............................................................. 80

Náhradné diely ......................................................................... 81

Voliteľný doplnok ...................................................................... 82

Vonkajšie rozmery ................................................................... 83

Kapitola 1 Úvod

O tejto Príručke

Ďakujeme vám, že ste si zakúpili dokumentový skener imageFORMULA DR-C130 od spoločnosti Canon.

Aby ste mohli dôkladne pochopiť jednotlivé funkcie tohto skenera a efektívnejšie ich používať, pred jeho použitím si pozorne preštudujte túto Príručku a iné nižšie uvedené príručky. Po preštudovaní Používateľskej príručky ju uložte na bezpečné miesto na neskoršie použitie.

O tejto Príručke............................................................................. 4

Vlastnosti skenera ........................................................................5

Názvy a funkcie častí skenera......................................................7

Predpisy a nariadenia................................................................... 9

Obchodné známky...................................................................... 11

Dokumentácia k skeneru

Dokumentácia k tomuto skeneru pozostáva z nasledujúcich príručiek.  Sprievodca inštaláciou zariadenia

Obsahuje kompletné a ucelené informácie o skeneri.

 Používateľská príručka (táto príručka)

Táto príručka obsahuje úplný popis obsluhy skenera. Táto príručka sa nachádza na priloženom inštalačnom médiu vo forme elektronickej príručky.

Po nainštalovaní softvéru z inštalačného média sa Používateľská príručka bude nachádzať na nasledujúcom mieste.

Symboly používané v tejto Príručke

DÔLEŽITÉ

POZNÁMKA

Na popis postupov, obmedzení, upozornení pri manipulácii abezpečnostných upozornení sa v tejto Príručke používajú nasledujúce symboly.

VÝSTRAHA

Tento symbol predstavuje výstrahu pri činnostiach, ktoré môžu mať za následok smrť alebo zranenie osôb, ak sa nevykonávajú správne. Na bezpečné používanie zariadenia vždy postupujte podľa uvedených výstrah.

POZOR

Tento symbol predstavuje upozornenie pri činnostiach, ktoré môžu mať za následok zranenie osôb alebo poškodenie majetku, ak sa nevykonávajú správne. Na bezpečné používanie skenera vždy postupujte podľa uvedených upozornení.

Tento symbol predstavuje prevádzkové požiadavky a obmedzenia. Aby vaše zariadenie fungovalo správne a aby nedošlo k jeho poškodeniu, pozorne si preštudujte uvedené inštrukcie.

Predstavuje vysvetlenie operácie, alebo poskytuje ďalšie informácie k postupom. Dôrazne vám odporúčame preštudovať si uvedené poznámky.

Vlastnosti skenera

Nasleduje popis hlavných vlastností dokumentového skenera DR-C130.  Kompaktné rozmery

Skener má nasledujúce rozmery: 298 mm (Š) x 160 mm (V) x 160 mm (H) (11,7" x 6,3" x 6,3") (so zatvoreným zásobníkom podávača a vykladača).

Rozmery skenera s otvoreným zásobníkom podávača a vykladača sú 298 mm (Š) x 245 mm (V) x 490 mm (H) (11,7" x 9,8" x 19,5").

 Rýchle podávanie dokumentov

Dokumenty je možné skenovať až rýchlosťou 30 strán za minútu (pri skenovaní jednostranných alebo obojstranných dokumentov vo formáte A4 pri rozlíšení 200 dpi).

 Vysoká kvalita skenovaných dokumentov

Optické rozlíšenie 600 dpi, ktoré je možné dosiahnuť pomocou senzora v skeneri, umožňuje skenovať dokumenty vo vysokej kvalite.

 Zásobník vykladača

Zásobník vykladača umožňuje zber naskenovaných dokumentov. Ak skenujete dokumenty, ktoré sa na výstupe zo zariadenia neukladajú rovnomerne, otvorte zásobník vykladača. Naskenované dokumenty je možné na výstupe zo zariadenia zberať aj bez otvoreného zásobníka vykladača.

 Komunikačné rozhranie USB 2.0

V skeneri je podporovaná technológia vysokorýchlostných prenosov cez USB 2.0.

 Podpora farebného skenovania/skenovania v odtieňoch šedej

Dokumenty je možné skenovať vo farebnej hĺbke 24-bit alebo v 256 odtieňoch šedej.

 Podpora širokej škály režimov skenovania

Skenovanie možné realizovať v nasledujúcich režimoch v závislosti od typu dokumentu.

- Jednostranné alebo obojstranné skenovanie (s funkciou vynechávania prázdnych strán)

- Kontinuálne podávanie alebo podávanie po jednotlivých stránkach

 Skenovanie vizitiek/kariet

Skenovať je možné vizitky a identifikačné karty.

 Detekcia formátu skenovaného dokumentu

Skener automaticky určí rozmer skenovaného dokumentu a odstráni nepotrebný priestor po okrajoch snímky pri jej ukladaní, aj keď má dokument neštandardné rozmery.

 Automatická detekcia farieb

POZNÁMKA

Skener automaticky určí, či je skenovaný dokument farebný, vodtieňoch šedej alebo čiernobiely (binárny) a súbor uloží v príslušnom farebnom rozlíšení.

 Plnoautomatický režim

Plnoautomatický režim je možné používať v aplikácii CaptureOnTouch a v ovládači skenera na skenovanie s použitím automaticky identifikovaných parametrov. Parametre skenovania ako napríklad farebná hĺbka a formát stránky sa nastavujú automaticky na základe vlastností skenovaného dokumentu.

 Automatická detekcia rozlíšenia

Ak je táto funkcia aktivovaná v aplikácii CaptureOnTouch alebo v nastavení ovládača skenera, dochádza k identifikácii obsahu dokumentu a automatickému prispôsobeniu rozlíšenia.

 Skenovanie prehnutých dokumentov

V skeneri je možné skenovať prehnuté dokumenty. Skener naskenuje obidve strany prehnutého dokumentu a skombinuje naskenované snímky do jedného súboru.

 Vyrovnanie zošikmenia snímky

Skener je schopný identifikovať šikmo naskenované snímky avyrovnať ich.

 Ultrazvuková detekcia podávania viacerých strán

Na identifikáciu podávania viacerých strán do mechanizmu podávača a na určenie priestoru medzi stranami sa používajú ultrazvukové vlny. Skenovanie sa zastaví, ak skener identifikuje podávanie viacerých strán do mechanizmu podávača.

 Režimy na zvýraznenie textu

Skener je vybavený režimom na pokročilé zvýraznenie textu na zvýraznenie textu v dokumentoch s tmavým alebo nerovnomerným pozadím a režimom na pokročilé zvýraznenie textu II. na zvýraznenie textu v prípade bledého pozadia a textu. Uvedené režimy nemusia byť použiteľné vo všetkých dokumentoch v závislosti od ich typu.

 Vynechanie farby

Skener je vybavený funkciou na vynechávanie farieb, ktorá vám umožňuje v skeneri špecifikovať farbu, ktorú má zo skenovanej snímky vynechať pri čiernobielom skenovaní alebo skenovaní vodtieňoch šedej.

 Vynechanie prázdnych strán

Skener je vybavený funkciou na vynechávanie prázdnych strán, ktorá umožňuje skenovať dokument bez uchovávania prázdnych

strán bez ohľadu na to, či je skenovaný dokument jednostranný alebo obojstranný. Naskenujú sa obidve strany, no uložia sa len tie strany, ktoré nie sú považované za prázdne.

 Úprava naskenovaných snímok

Skener je vybavený funkciou na úpravu naskenovaných snímok, ktorá umožňuje nastaviť kontrast a jas už naskenovaného dokumentu a následne odoslať takto upravený dokument do aplikačného softvéru bez toho, aby sa musel dokument opäť naskenovať.

 Panelové podávanie

Po podaní všetkých dokumentov v prvej várke je možné po stlačení tlačidla Start (Štart) pokračovať v skenovaní ďalších dokumentov. Dokumenty sa uložia ako jeden súbor, hoci obsahujú viacej stránok ako povolené maximum podávača.

 Funkcia na zvýraznenie znakov/čiar

Ak nie sú v naskenovaných dokumentoch jasne viditeľné znaky alebo čiary, pomocou tejto funkcie môžete počas skenovania nastaviť ich hrúbku.

 Scan First (Najprv naskenovať)

Potlačením tlačidla [Start] [Štart] na skeneri sa spustí program CaptureOnTouch. Skenovanie je potom možné realizovať pomocou inštrukcií na obrazovke.

 Select Scan Job (Vybrať pracovnú úlohu)

V aplikácii CaptureOnTouch je možné definovať na základe nastavenia parametrov a metód na spracovanie skenovaných snímok až 10 pracovných úloh. Jednoduchým výberom pracovnej úlohy je možné realizovať skenovanie v určenom poradí.

 Automatický štart

Skener je vybavený funkciou na automatický štart, ktorá umožňuje automatické spustenie skenovania po vložení dokumentu do podávača.

 Režim spánku

Keď skener práve nepracuje, v režime spánku šetrí elektrickú energiu.

V závislosti od používaného softvéru nemusia byť k dispozícii všetky uvedené funkcie.

Názvy a funkcie častí skenera

V tejto kapitole je uvedený názov a popis funkcií jednotlivých častí skenera. Túto časť Príručky si pozorne preštudujte a pred použitím skenera sa oboznámte s jeho jednotlivými časťami.

Pohľad spredu/Pohľad sprava

Pohľad spredu (s otvoreným zásobníkom podávača a vykladača)

(1) Zásobník podávača dokumentov

Zásobník otvorte na vloženie dokumentov do skenera.

-> „Nastavenie zásobníka podávača“ na str. 22.

(2) Priestor vykladača

Do tohto priestoru sa ukladajú už naskenované dokumenty.

(3) Tlačidlo Stop

Toto tlačidlo stlačte na predčasné ukončenie skenovania alebo na ukončenie panelového podávania.

(4) Tlačidlo Start (Štart)

Toto tlačidlo slúži na aktiváciu skenovania. Tlačidlu je možné prideliť funkciu pomocou softvéru CaptureOnTouch.

(5) Vypínač

Slúži na zapnutie a vypnutie skenera.

(6) Indikátor zapnutého zariadenia

Indikátor sa rozsvieti namodro, keď je skener zapnutý.

(1) Predná jednotka

Prednú jednotku otvorte v prípade čistenia skenera alebo odstraňovania zaseknutého papiera. -> „Odstraňovanie zaseknutého papiera“ na str. 73, „Čistenie skla skenera a valcov“ na str. 61.

(2) Tlačidlo Open [Otvoriť]

Toto tlačidlo potlačte na otvorenie prednej časti zariadenia.

(3) Podávač dokumentov

Do podávača sa vkladá skenovaný dokument.

(4) Vodiace lišty pre dokumenty

Nastavte vodiace lišty tak, aby sa ich šírka rovnala šírke skenovaného dokumentu. -> „Kapitola 5 Vkladanie dokumentov“ na str. 22.

(5) Zásobník vykladača

Ak potrebujete na výstupe zo zariadenia uskladniť väčšie množstvo dokumentov, otvorte zásobník vykladača.

(6) Rozšírená podpera vykladača

Ak dokument kvôli svojmu rozmeru presahuje okraj zásobníka vykladača, otvorte rozšírenú podperu vykladača.

Pohľad zozadu

(1) Napájací konektor

K tomuto konektoru pripojte napájací adaptér, ktorý je súčasťou balenia.

(2) USB konektor

K tomuto konektoru pripojte USB kábel, ktorý podporuje vysokorýchlostný prenos dát Hi-Speed USB 2.0.

(3) Otvor na prevenciu krádeže (Bezpečnostný otvor)

Do otvoru môžete zasunúť reťaz, ktorá bráni krádeži skenera.

Páka na výber podávača

Túto páku používajte na výber cesty, ktorou do zariadenia vchádzajú dokumenty.

Vo vrchnej polohe sa dokumenty skenujú po jednotlivých stránkach (normálny režim). -> „Podávanie v normálnom režime“ na str. 24.

V spodnej polohe sa skenujú zopnuté dokumenty, napríklad faktúry, bez toho, aby ich bolo potrebné rozdeliť (režim vloženého podávača).

-> „Podávanie v režime vloženého podávača“ na str. 26.

Doraz zásobníka vykladača

Doraz zásobníka vykladača bráni vypadnutiu dokumentu zo zásobníka vykladača. Doraz zásobníka vykladača nastavte v závislosti od dĺžky skenovaného dokumentu.

Predpisy a nariadenia

NORMY FCC (pre model 120 V)

Dokumentový skener, model M111141 Toto zariadenie je v súlade s Kapitolou 15 Noriem FCC. Prevádzka

tohto zariadenia je podmienená nasledujúcimi dvoma podmienkami: (1) Toto zariadenie nemôže generovať škodlivé rušenie a (2) toto zariadenie musí byť schopné absorbovať akékoľvek iné rušenie vrátane rušenia, ktoré môže obmedziť jeho prevádzku.

Poznámka: Toto zariadenie bolo testované a vyhovuje požiadavkám pre digitálne zariadenia Trieda B podľa Kapitoly 15 Noriem FCC. Uvedené limity definujú adekvátnu mieru ochrany pred škodlivým rušením v obytných priestoroch. Toto zariadenie generuje, využíva a môže vyžarovať rádiofrekvenčnú energiu a ak sa neprevádzkuje a neinštaluje v súlade s príslušnými inštrukciami, môže vzniknúť interferencia s iným rádiokomunikačným signálom. Nie je možné garantovať, že k takejto interferencii nemôže dôjsť v podmienkach konkrétnej inštalácie zariadenia. Ak toto zariadenie spôsobuje rušenie rozhlasového alebo televízneho signálu, ktoré je možné jednoducho identifikovať vypnutím alebo zapnutím zariadenia, používateľ môže rušenie obmedziť pomocou jedného alebo viacerých nasledujúcich opatrení:

 Zmeňte orientáciu alebo umiestnenie prijímacej antény.  Zväčšite vzdialenosť medzi zariadením a prijímačom.  Pripojte zariadenie do zásuvky na inom zásuvkovom okruhu.  Obráťte sa na predajcu alebo skúseného rádio/TV technika.  Na dosiahnutie súladu s limitmi triedy B v podkapitole B Kapitoly

15 noriem FCC je nutné použiť tienený kábel.

Nevykonávajte žiadne zmeny alebo úpravy zariadenia, pokiaľ nie je v používateľskej príručke uvedené inak. Ak je potrebné vykonať takéto zmeny alebo úpravy, zariadenie je nutné odstaviť.

Canon U.S.A. Inc. One Canon Plaza, Lake Success NY 11042, U.S.A. Tel. (516)328-5000

NORMY PRE RÁDIOVÉ RUŠENIE (pre model 120 V)

Tento digitálny prístroj neprekračuje limity triedy B pre vyžarovanie rádiových vĺn digitálnym zariadením, ako je uvedené v norme o zariadeniach spôsobujúcich rušenie s názvom „Digitálne prístroje“, ICES-003 Industry Canada.

RÈGLEMENT SUR LE BROUILLAGE RADIOÉLECTRIQUE (pre modely 120 V)

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: „Appareils Numériques“, NMB-003 édictée par l’Industrie Canada.

Medzinárodný program pre kancelárske zariadenia ENERGY STAR

prostredníctvom využívania počítačov a ďalších kancelárskych zariadení. Program slúži na podporu vývoja a šírenia produktov s funkciami, ktoré efektívne znižujú spotrebu energie. Program je otvorený systém, do ktorého sa majitelia firiem môžu zapojiť dobrovoľne. Cieľovým produktom v programe je kancelárska technika ako napríklad počítače, monitory, tlačiarne, faxy, počítače, kopírovacie zariadenia a skenery. Normy a logá sú medzi zúčastnenými národmi zjednotené.

Ako partner v programe ENERGY STAR®, spoločnosť CANON Electronics Inc. vyhlasuje, že toto zariadenie spĺňa podmienky programu ENERGY STAR

Medzinárodný program pre kancelárske zariadenia ENERGY STAR

pre energetickú účinnosť.

je program na úsporu energie

Len Európska únia (a EHP).

Tento symbol označuje, že tento produkt nesmie byť podľa smernice WEEE (2002/96/ES) a podľa vnútroštátnych právnych predpisov likvidovaný s komunálnym odpadom. Tento produkt by mal byť odovzdaný do zberného miesta,

napr. na báze „prines starý-odnes nový alebo podobný výrobok“, alebo do autorizovaného zberného miesta pre recykláciu odpadu z elektrických a elektronických zariadení (EEZ). Nevhodné nakladanie s týmto druhom odpadu by mohlo mať negatívny dopad na životné prostredie a ľudské zdravie v dôsledku potenciálne nebezpečných látok, ktoré sa všeobecne spájajú s EEE. Zároveň vaša spolupráca pri správnej likvidácii tohto výrobku prispieva k efektívnemu využívaniu prírodných zdrojov. Viac informácií o tom, kde môžete odovzdať vaše zariadenie na recykláciu, vám poskytne obecný úrad, úrad pre likvidáciu odpadu, spoločnosť realizujúca likvidáciu vášho domového odpadu, alebo ich nájdete v schválenom programe WEEE. Ďalšie informácie týkajúce sa recyklácie produktov WEEE sa nachádzajú na adrese www.canon-europe.com/environment.

(EEA: Nórsko, Island a Lichtenštajnsko)

Für EMVG

Dieses Produkt ist zum Gebrauch im Wohnbereich, Geschäfts-und Gewerbebereich sowie in Kleinbetrieben vorgesehen.

Názvy modelov

V súvislosti s bezpečnostnými nariadeniami sa môžu v jednotlivých predajných oblastiach tohto dokumentového skenera používať jeho nasledujúce názvy.

DR-C130: Model M111141

Výluky

Informácie uvedené v tomto dokumente sa môžu meniť bez predchádzajúceho upozornenia.

CANON ELECTRONICS INC. SA ŽIADNYM SPÔSOBOM NEZARUČUJE ZA TENTO DOKUMENT, ČI UŽ EXPLICITNE ALEBO IMPLICITNE, OKREM PRÍPADOV, KTORÉ SÚ V DOKUMENTE VÝSLOVNE UVEDENÉ, VRÁTANE NO BEZ OBMEDZENIA NA ZÁRUKU VHODNOSTI UMIESTNENIA NA TRH, PREDAJNOSTI, VHODNOSTI POUŽITIA NA KONKRÉTNY ÚČEL ALEBO NEPORUŠOVANIA ZÁKONA. CANON ELECTRONICS INC. NIE JE PRÁVNE ZODPOVEDNÁ ZA ŽIADNE PRIAME, NEPRIAME ALEBO NÁSLEDNÉ ŠKODY AKEJKOĽVEK POVAHY ALEBO STRATY ALEBO VÝDAVKY VYPLÝVAJÚCE Z POUŽÍVANIA TOHTO DOKUMENTU.

CANON ELECTRONICS INC. NIE JE PRÁVNE ZODPOVEDNÁ ZA USKLADNENIE ALEBO MANIPULÁCIU S DOKUMENTMI, KTORÉ BOLI NASKENOVANÉ POMOCOU TOHTO PRODUKTU, ALEBO ZA USKLADNENIE A MANIPULÁCIU S VÝSLEDNÝMI OBRAZOVÝMI DÁTAMI.

AK CHCETE SKARTOVAŤ ORIGINÁLY NASKENOVANÝCH DOKUMENTOV, ZA KONTROLU NASKENOVANÝCH DOKUMENTOV A ICH NEPOŠKODENÚ DÁTOVÚ PODOBU STE ZODPOVEDNÝ VY AKO ZÁKAZNÍK.

MAXIMÁLNA PRÁVNA ZODPOVEDNOSŤ SPOLOČNOSTI CANON ELECTRONICS INC. NA ZÁKLADE TEJTO ZÁRUKY JE OBMEDZENÁ NA KÚPNU SUMU PRODUKTU, NA KTORÝ SA VZŤAHUJE ZÁRUKA.

Obchodné známky

 Canon a logo spoločnosti Canon sú registrované obchodné

známky spoločnosti Canon Inc. v Spojených štátoch amerických a môžu byť obchodnými známkami alebo registrovanými obchodnými známkami v iných krajinách.

 imageFORMULA je obchodná známka CANON

ELECTRONICS INC.

 Microsoft, Windows, Windows Vista, PowerPoint a SharePoint

sú obchodné známky alebo registrované obchodné známky spoločnosti Microsoft Corporation v Spojených štátoch amerických a v iných krajinách.

 Fotografie produktov spoločnosti Microsoft sa v tejto príručke

uvádzajú s povolením spoločnosti Microsoft Corporation.

 ENERGY STAR

States Environmental Protection Agency.

 ISIS je registrovaná obchodná známka Emc Corporation

v Spojených štátoch amerických.

práva vyhradené. Nuance, eCopy, OmniPage a PaperPort sú obchodné známky a/alebo registrované obchodné známky Nuance Communications, Inc. a/alebo jej pobočiek v Spojených štátoch amerických a/alebo v iných krajinách.

 Adobe, logo Adobe, Acrobat, logo Adobe PDF a Adobe Reader

sú buď registrované obchodné známky alebo obchodné známky Adobe Systems Incorporated v Spojených štátoch amerických a/alebo v iných krajinách.

je registrovaná obchodná známka United

prenášaná akoukoľvek formou alebo akýmkoľvek spôsobom, elektronickým alebo mechanickým, vrátane fotokopírovania alebo zaznamenávania, alebo uložená v akomkoľvek systéme na uskladnenie alebo zhromažďovanie informácií bez predchádzajúceho písomného povolenia CANON ELECTRONICS INC.

 Iné názvy produktov alebo spoločností uvedené v tejto príručke

sú obchodné známky vo vlastníctve ich príslušných majiteľov. V tomto dokumente sa nepoužívajú symboly

TM a®

100 mm (3,94")

100 mm

(3,94")

100 mm (3,94")

Kapitola 2 Dôležité bezpečnostné

upozornenia

Na zabezpečenie bezpečnej prevádzky skenera postupujte podľa nasledujúcich bezpečnostných upozornení a výstrah.

Priestor pre inštaláciu .................................................................12

Napájací adaptér ........................................................................13

Presun skenera...........................................................................13

Manipulácia so skenerom........................................................... 13

Likvidácia.................................................................................... 14

Odoslanie skenera do opravy..................................................... 14

Priestor pre inštaláciu

Funkčnosť tohto skenera je ovplyvnená prostredím, v ktorom je nainštalovaný. Presvedčte sa, či priestor, v ktorom je skener nainštalovaný, spĺňa nasledujúce požiadavky.

 Na prevádzku, údržbu a odvetranie skenera je potrebné vytvoriť

dostatočný pracovný priestor.

 Pre vychádzajúce dokumenty je potrebné pred skenerom

vytvoriť dostatočný priestor.

 Zariadenie nevystavujte priamemu slnečnému žiareniu.

Ak nie je možné túto podmienku splniť, na zatemnenie miestnosti použite záclony.

 Skener neinštalujte do priestorov, v ktorých sa kumuluje

nadmerné množstvo prachu.

 Skener neinštalujte do vlhkých priestorov, napríklad do blízkosti

vodovodných kohútikov, ohrievačov teplej vody alebo zvlhčovačov vzduchu.



Skener neinštalujte do priestorov, v ktorých sa tvorí plynný amoniak.

 Skener neinštalujte do blízkosti prchavých alebo zápalných

látok ako napríklad alkohol alebo riedidlá.

 Skener neinštalujte na miesta, kde sa tvoria vibrácie.  Skener nevystavujte náhlym zmenám teploty. Ak je miestnosť,

v ktorej je skener nainštalovaný studená a rýchlo ju vyhrejete, vo vnútri skenera sa môže vytvoriť kondenzácia. To môže viesť k výraznému zhoršeniu kvality skenovania.

 Pre optimálnu kvalitu skenovania sa odporúčajú nasledujúce

podmienky:

- Izbová teplota: 10 °C až 32,5 °C (50 °F až 90,5 °F)

-Vlhkosť: 20 % až 80 % RH

 Skener neinštalujte k zariadeniam, ktoré generujú magnetické

pole (napr. reproduktory, televízor alebo rádio).

Napájací adaptér

 Skener pripájajte len k zásuvke s menovitým napätím

a frekvenciou zdroja elektrickej energie (120 V, 60 Hz alebo 220-240 V, 50/60 Hz v závislosti od vášho regiónu).

 K zásuvke, na ktorú je pripojený skener, nepripájajte ďalšie

elektrické zariadenia. Pri používaní predlžovacieho kábla sa presvedčte, či vyhovuje požiadavkám na skener.

 Napájací adaptér nikdy nerozoberajte ani nemodifikujte, je to

nebezpečné.

 Ak sa na napájací kábel často stúpa alebo sa naň kladú ťažké

predmety, môže sa poškodiť. Používanie poškodeného napájacieho kábla alebo napájacieho adaptéra môže viesť k nehode, napríklad požiaru, alebo k úrazu elektrickým prúdom.

 Napájací kábel nepoužívajte, keď je stočený/nerozvinutý.  Za napájací kábel neťahajte. Pri odpájaní napájacieho kábla

uchopte zástrčku a vytiahnite ju zo zásuvky.

 Do priestoru okolo elektrickej zásuvky neklaďte iné predmety,

aby bolo možné napájací kábel jednoducho odpojiť v prípade nebezpečenstva.

 Nepoužívajte iný napájací adaptér ako ten, ktorý je súčasťou

balenia skenera. Napájací adaptér, ktorý je súčasťou balenia skenera, nepoužívajte s inými produktmi.

 Ak máte akékoľvek otázky týkajúce sa napájacieho adaptéra,

obráťte sa na vášho lokálneho autorizovaného predajcu produktov Canon alebo na predstaviteľa servisného strediska, ktorí vám poskytnú bližšie informácie.

Presun skenera

 Pri presune skenera ho vždy držte obidvoma rukami,

aby nespadol. Skener váži približne 1,8 kg (3,97 lb).

 Pred presunom skenera odpojte kábel komunikačného

rozhrania a napájací adaptér. Ak skener presúvate s pripojenými káblami, konektory a zásuvky sa môžu poškodiť.

Manipulácia so skenerom

VÝSTRAHA

Pred akýmkoľvek používaním skenera poskupujte podľa nasledujúcich upozornení. Ich nedodržiavanie môže mať za následok požiar alebo úraz elektrickým prúdom.

 V blízkosti skenera nikdy nepoužívajte alkohol, technický benzín,

aerosolové spreje alebo akékoľvek iné vysoko horľavé látky.

 Napájací kábel nestrihajte, nepoškodzujte a nemodifikujte.

Na napájací kábel neklaďte ťažké predmety, neťahajte zaň a neohýbajte ho.

 Napájací kábel nikdy nepripájajte mokrými rukami.  Skener nepripájajte k multizásuvke.  Napájací kábel nenavíjajte do slučiek ani na ňom nerobte uzly,

mohol by vzniknúť požiar alebo úraz elektrickým prúdom. Pri zapájaní napájacieho kábla sa presvedčte, či je bezpečne a úplne zastrčený do zásuvky.

 Nepoužívajte iný napájací kábel alebo adaptér ako ten, ktorý je

súčasťou balenia skenera.

 Skener nerozoberajte a neupravujte.

 Nikdy sa nepokúšajte o demontáž napájacieho adaptéra a nikdy

ho nijakým spôsobom neupravujte, takéto úpravy sú nebezpečné.

 Pri čistení skener vypnite pomocou vypínača a odpojte ho od

zdroja elektrickej energie.

 Skener očistite pomocou mierne vlhkej a dôkladne vyžmýkanej

handry. Nikdy nepoužívajte alkohol, technický benzín, riedidlá alebo iné horľavé látky.

 Ak zo skenera vychádzajú neobvyklé zvuky, dym, nadmerné

teplo alebo zápach, ak skener nefunguje alebo sa počas jeho prevádzky vyskytujú iné abnormálne stavy, okamžite ho vypnite pomocou vypínača a odpojte ho od elektrickej siete. Následne kontaktujte vášho autorizovaného predajcu produktov Canon alebo zástupcu servisného strediska, ktorý vám poskytne ďalšie informácie.

 Skener nehádžte na zem a nevystavujte ho nárazom alebo

úderom. Ak sa skener poškodí, okamžite ho vypnite pomocou vypínača a odpojte ho od zdroja elektrickej energie. Následne kontaktujte vášho autorizovaného predajcu produktov Canon alebo zástupcu servisného strediska, aby zariadenie opravili.

 Pred presunom skenera ho vypnite pomocou vypínača

a odpojte ho od zdroja elektrickej energie.

POZOR

 Skener neinštalujte na povrch, ktorý je naklonený alebo

nestabilný, do priestoru s nadmernými vibráciami; môže to spôsobiť pád skenera, zranenie osôb alebo jeho poškodenie.

 Na skener nikdy neklaďte malé predmety ako napríklad spinky,

skoby do zošívačky alebo šperky. Tieto predmety môžu vniknúť do skenera a spôsobiť požiar alebo úraz elektrickým prúdom. Ak do skenera vniknú takéto predmety, okamžite ho vypnite pomocou vypínača a odpojte ho od zdroja elektrickej energie. Následne kontaktujte vášho autorizovaného predajcu produktov Canon alebo zástupcu servisného strediska, aby zariadenie opravili.

 Skener neinštalujte do vlhkého a prašného prostredia. Takáto

inštalácia môže spôsobiť požiar alebo úraz elektrickým prúdom.

 Na skener neklaďte žiadne predmety. Predmety položené na

skeneri môžu spadnúť alebo prevrátiť sa, čo môže mať za následok úraz.

 Skener pripájajte len k zásuvke s menovitým napätím

a frekvenciou zdroja elektrickej energie (120 V, 60 Hz alebo 220-240 V, 50/60 Hz v závislosti od vášho regiónu).

 Pri odpájaní napájacieho kábla ho pevne uchyťte za zástrčku.

Neťahajte priamo za napájací kábel, môže dôjsť k poškodeniu alebo obnaženiu vodičov v kábli, čo môže mať za následok požiar alebo úraz elektrickým prúdom.

 Okolo zástrčky vytvorte dostatočne veľký voľný priestor, aby ju

bolo možné jednoducho vytiahnuť. Ak do blízkosti zástrčky položíte predmety, v prípade nebezpečenstva môžete mať ťažkosti s jej vytiahnutím.

 Zabráňte vniknutiu vody alebo horľavých látok (alkohol, riedidlo,

technický benzín atď.) do skenera, môže vzniknúť požiar alebo úraz elektrickým prúdom.



Ak skener nebudete používať dlhšie časové obdobie, napríklad cez noc, z bezpečnostných dôvodov ho vypnite pomocou vypínača. Podobne, ak nebudete skener používať výrazne dlhé časové obdobie, napríklad počas sviatkov alebo dovolenky, skener vypnite pomocou vypínača a odpojte ho od elektrickej siete.

 Počas práce so skenerom nenoste voľne odstávajúce oblečenie

alebo šperky, ktoré môžu vniknúť do skenera. Môže dôjsť k zraneniu. Obzvlášť dbajte na kravaty a dlhé vlasy. Ak sa v skeneri zachytí akýkoľvek predmet, okamžite ho odpojte od elektrickej siete.

 Pri nakladaní papiera do skenera a vyberaní zaseknutého papiera

buďte opatrní. Na hrane hárku papiera sa môžete ľahko porezať.

Likvidácia

Pri likvidácii tohto skenera postupujte podľa príslušných miestnych nariadení a zákonov alebo sa poraďte s predajcom skenera.

Odoslanie skenera do opravy

Ak potrebujete odoslať skener do opravy, je ho potrebné odoslať na špecifikovanú adresu. Pri odosielaní skenera použite prepravný materiál, v ktorom bol skener zabalený pri kúpe. Po vložení skenera do krabice ho pevne zafixujte baliacim materiálom.

Kapitola 3 Inštalácia softvéru

Systémové požiadavky

V tejto kapitole sa popisuje postup na inštaláciu softvéru pomocou inštalačného média (DVD), ktoré je pribalené k tomuto produktu.

Systémové požiadavky ............................................................... 15

Obsah inštalačného média .........................................................16

Inštalácia softvéru.......................................................................17

Na optimálnu prevádzku skenera odporúčame nasledujúce systémové požiadavky.

 Počítač

- Procesor: Intel Core 2 Duo 1,66 GHz alebo rýchlejší

-Pamäť: 1 GB alebo viac

- Pevný disk: 3 GB alebo viac na inštaláciu všetkého softvéru

- USB konektor: Vysokorýchlostný konektor Hi-Speed USB 2.0

- Monitor: Odporúčané rozlíšenie 1024 x 768 (XGA) alebo vyššie.

- Optická mechanika: Mechanika schopná čítať DVD disk y.

 Operačný systém

- Microsoft Windows XP Service Pack 3 alebo vyšší

- Microsoft Windows XP x64 Edition Service Pack 2 alebo vyšší

- Microsoft Windows Vista Service Pack 2 alebo vyšší (32-bit a 64-bit verzia)

- Microsoft Windows 7 Service Pack 1 alebo vyšší (32-bit a 64-bit verzia)

 Iné požiadavky

- Aplikácia kompatibilná s technológiou ISIS alebo TWAIN, ktorá je kompatibilná s uvedenými operačnými systémami.

- .NET Framework 3.5 alebo vyšší

POZOR

 Používajte najnovší ovládač USB 2.0 od spoločnosti Microsoft.

Detaily vám poskytne váš lokálny predajca produktov Canon.

 Rýchlosť skenovania sa zníži, ak je štandardným konektorom na

vašom počítači konektor USB Full-Speed (ktorý je zhodný s konektorom USB 1.1.).

 Pri skenovaní používajte USB kábel, ktorý bol pôvodne

súčasťou balenia skenera.

 Ak parametre ako procesor, pamäť, komunikačné rozhranie

alebo iné neuspokojujú požiadavky na inštaláciu zariadenia, môže dôjsť k výraznému zníženiu rýchlosti skenovania a dátových prenosov.

 Aj keď počítač spĺňa odporúčané parametre, rýchlosť skenovania

sa môže líšiť v závislosti od špecifického nastavenia skenovania.

 Ovládače skenera, ktoré sú jeho súčasťou, nemusia správne

pracovať vo všetkých aplikáciách využívajúcich technológiu ISIS alebo TWAIN. Detailné informácie vám poskytne váš predajca aplikačného softvéru.

Upozornenie k používaniu skenera na 64-bitových systémoch

 Ovládač, ktorý sa dodáva k tomuto zariadeniu, podporuje

skenovanie len s 32-bitovými aplikáciami.

 Ani u 32-bitových aplikácií však nie je možné zaručiť funkčnosť

so všetkými aplikáciami s technológiou ISIS/TWAIN.

 Rýchlosť skenovania sa môže líšiť v závislosti od špecifikácií

vášho počítača.

- Aby ste mohli využívať podporu k tomuto produktu, musíte ho aktualizovať na verziu Professional. Detaily o aktualizácii sa nachádzajú na adrese http://www.nuance.com/partneroffer/canon

 eCopy PDF Pro Office

Softvér od spoločnosti Nuance Communications na tvorbu a úpravu dokumentov PDF.

Obsah inštalačného média

Z inštalačného média nainštalujte nasledujúci softvér, ktorý je potrebný na používanie skenera.

 CaptureOnTouch

Program na skenovanie určený na použitie s týmto produktom.

 CapturePerfect 3.1

Aplikácia na skenovanie určená na použitie so skenermi série DR.

 Ovládač skenera

Ovládač určený na použitie s týmto produktom.

Softvér tretích strán

Na inštalačnom médiu (DVD-ROM) sa nachádzajú nasledujúce softvérové aplikácie. Detailné informácie o ich inštalácii sú uvedené v súbore Readme.txt.

 Presto! BizCard

Softvér na správu vizitiek od spoločnosti NewSoft Technology Corp. * Presto! BizCard je registrovaná obchodná známka spoločnosti

NewSoft Technology Corp.

 OmniPage SE

Softvér na optické rozoznávanie znakov (OCR) od spoločnosti Nuance Communications Inc. s podporou viacerých jazykov.

Sovtvérová verzia programu OmniPage, ktorá je pripojená k tomuto skeneru, podporuje anglický, francúzsky, nemecký, taliansky a španielsky jazyk. Softvér nie je možné nainštalovať na operačnom systéme s inou jazykovou verziou.

 PaperPort

Aplikácia na správu súborov od spoločnosti Nuance Communications Inc., pomocou ktorej môžete jednoducho ukladať, organizovať a čítať digitálne dokumenty.

POZOR

Pri skenovaní so softvérom tretích strán používajte pri nastavovaní skenovania ovládač k tomuto skeneru. Detailné informácie o používaní ovládača k tomuto skeneru sa nachádzajú v príslušných používateľských príručkách k jednotlivým softvérovým aplikáciám.

Softvér pre cloudové služby

Na plné používanie funkcií v niektorých z pribalených programov tretích strán je potrebný účet v cloudových službách.

Softvér

Doplnok Google docs pre program CaptureOnTouch

Evernote Evernote

Pri vytváraní účtu budete vyzvaný na odsúhlasenie podmienok používania služby. Detaily sú uvedené na internetovej stránke poskytovateľa cloudových služieb.

Na samotnú inštaláciu uvedeného softvéru nie je potrebný účet v cloudovej službe.

Používaná cloudová

služba

Google docs

Inštalácia softvéru

DÔLEŽITÉ

POZNÁMKA

Postup na inštaláciu softvéru:

Softvér nainštalujte pred pripojením skenera k počítaču.

 Do systému Windows sa prihláste ako administrátor.  Pred inštaláciou softvéru zatvorte všetky ostatné aplikácie.

Do mechaniky v počítači vložte inštalačné médium.

Po vložení inštalačného média do mechaniky sa automaticky aktivuje ponuka na inštaláciu. (Ak sa ponuka neaktivuje automaticky, na médiu spustite súbor setup.exe).

2 Potlačte položku [Typical Installation] [Typická inštalácia].

O inštalácii softvéru tretích strán

Ak zvolíte položku [Custom Installation] [Vlastná inštalácia], môžete nainštalovať softvér tretích strán.

Pre operačný systém Windows 7/Vista Ak sa zobrazí okno [User Account Control] [Kontrola

používateľských kont], potlačte tlačidlo [Yes] [Áno] alebo [Allow] [Povoliť].

 Ak zvolíte položku Evernote, počas inštalácie sa spustí

internetový prehliadač a zobrazí sa internetová stránka na prebratie softvéru. Softvér preberte a nainštalujte podľa inštrukcií na internetovej stránke. Na inštaláciu softvéru Evernote potrebujete internetové pripojenie.

 Ak chcete znovu nainštalovať len konkrétny softvér, ktorý ste

v minulosti odinštalovali, zvoľte položku [Custom Installation] [Vlastná inštalácia] a špecifikujte softvér, ktorý chcete znovu nainštalovať.

3 Potlačte tlačidlo [Install] [Inštalovať].

POZNÁMKA

Inštalácia funkcie EMC Cloud Capture

4 Postupujte podľa inštrukcií na obrazovke a dokončite

inštaláciu.

 EMC Captiva Cloud Runtime obsahuje komponent,

ktorý umožňuje používanie webových aplikácií.

 Pri aktivácii tejto funkcie ju musia podporovať príslušné

aplikácie. Funkciu nainštalujte len v tom prípade, ak používate príslušnú podpornú aplikáciu.

5 Potlačte tlačidlo [Exit] [Skončiť] na ukončenie inštalácie

softvéru.

Kapitola 4 Zapojenie skenera

DÔLEŽITÉ

Pripojenie skenera k počítaču

Skener pripojte k počítaču a sieťovej zásuvke.

Pripojenie skenera k počítaču..................................................... 19

Zapnutie skenera........................................................................ 20

Pripojte skener k počítaču.

 Skener nepripájajte k počítaču pred inštaláciou softvéru.  Pred pripojením skenera k počítaču skontrolujte, či je skener

vypnutý. Ak je skener zapnutý, vypnite ho.

Pripojte napájací kábel k napájaciemu adaptéru.

2 Pripojte zástrčku napájacieho adaptéra k napájaciemu

konektoru na zadnej strane skenera.

3 Na pripojenie skenera k počítaču používajte USB kábel,

ktorý je súčasťou balenia.

Zapnutie skenera

Napájanie skenera je možné zapnúť alebo vypnúť pomocou vypínača v prednej časti skenera.

Presvedčte sa, či sú skener a počítač správne prepojené pomocou USB kábla.

2 Potlačte vypínač.

Keď je zariadenie zapnuté, indikátor napájania svieti namodro.

POZNÁMKA

Keď zapnete skener po prvý krát, na paneli úloh v systéme Windows

DÔLEŽITÉ

POZNÁMKA

sa zobrazí bublinové hlásenie. Po chvíli sa ukončí automatické rozoznávanie skenera a skener bude pripravený na použitie.

Ak je skener správne pripojený k počítaču, na paneli úloh alebo paneli s ponukou sa zobrazí ikona (CaptureOnTouch).

Ak sa ikona v paneli úloh alebo paneli s ponukou zobrazí v podobe , skener nie je správne pripojený k počítaču.

Skontrolujte napájanie a USB kábel.

Vypnutie skenera

Vypínač potlačte a podržte stlačený, pokiaľ nezhasne.

 Po vypnutí skenera pred jeho opätovným zapnutím počkajte

minimálne 10 sekúnd.

 Ak nebudete skener používať dlhší čas, z bezpečnostných

dôvodov odpojte napájací kábel z elektrickej zásuvky.

Automatické vypínanie skenera je aktivované v rámci výrobných nastavení, pričom skener sa vypne automaticky po 4 hodinách nečinnosti.

Detaily o deaktivácii tejto funkcie sa nachádzajú v kapitole „Nastavenie automatického vypnutia skenera“ na str. 64.

Kapitola 5 Vkladanie dokumentov

Nastavenie zásobníkov

Podávanie dokumentov do skenera sa realizuje v dvoch režimoch, v normálnom režime a v režime vloženého podávača. Pod normálnym režimom sa rozumie kontinuálne podávanie dokumentov zo stohu dokumentov, ktorý sa nachádza v zásobníku podávača. Pod režimom vloženého podávača sa rozumie podávanie samostatných/ jednotlivých dokumentov, alebo podávanie zopnutých dokumentov.

Režim podávania dokumentov je možné zvoliť pomocou páky na výber podávača.

Nastavenie zásobníkov............................................................... 22

Dokumenty ................................................................................. 23

Podávanie v normálnom režime .................................................24

Podávanie v režime vloženého podávača................................... 26

Vkladanie kariet.......................................................................... 26

Vkladanie prehnutých dokumentov.............................................27

Nastavenie režimu skenovania dlhých dokumentov ...................28

Zásobník podávača nastavte podľa typu a formátu papiera.

Nastavenie zásobníka podávača

Otvorte zásobník podávača.

Nastavenie zásobníka vykladača

Otvorte zásobník vykladača.

POZNÁMKA

 Dokumenty je možné skenovať so zatvoreným zásobníkom

DÔLEŽITÉ

vykladača.

 Ak potrebujete na výstupe zo zariadenia uskladniť väčšie

množstvo dokumentov, otvorte zásobník vykladača.

 Ak dokument presahuje okraj zásobníka vykladača,

otvorte rozšírenú podperu vykladača.

Nastavenie dorazu zásobníka vykladača

Polohu dorazu zásobníka vykladača nastavte v závislosti od dĺžky skenovaného dokumentu.

Dokumenty

Tento skener je schopný skenovať dokumenty vo veľkosti vizitky/ šeku až LTR/A4. Nasleduje zoznam formátov, ktoré je možné skenovať pomocou tohto skenera.

Obyčajný papier

Formát Šírka: 50,8 mm až 215,9 mm (2" až 8,5")

Hmotnosť papiera

* Na skeneri je možné skenovať dokumenty s celkovou dĺžkou až 3 000 mm (118,1") pri prepnutí skenera do režimu skenovania dlhých dokumentov.

-> „Nastavenie režimu skenovania dlhých dokumentov“ na str. 28.

Aby bolo možné dokument naskenovať, musí spĺňať nasledujúce kritériá:

 Pri skenovaní väčšieho počtu dokumentov rozličných veľkostí

 Pri skenovaní dokumentov, ktoré presahujú formát LTR,

 Skenovanie dokumentov, na ktorých nevyschol atrament,

 Skenovanie dokumentov napísaných ceruzkou alebo podobným

 Pri skenovaní obojstranného dokumentu, ktorý je vytlačený na

 Tenké dokumenty sa odporúča skenovať jednotlivo.

Dĺžka: 53,9 mm až 355,6 mm (2,12" až 14")* Normálny režim: 52 až 128 g/m

0,06 až 0,15 mm (0,0024" až 0,0059") Režim vloženého podávača: 40 až 157 g/m

0,05 až 0,20 mm (0,002" až 0,0079")

(14 až 32 lb bond)

(11 až 42 lb bond)

dokumenty umiestnite tak, aby pokrývali celú šírku podávacích valcov.

A4 (210 mm x 297 mm (8,27" x 11,69")) sa ich odporúča skenovať jednotlivo.

môže spôsobiť poruchu skenera. Pred skenovaním sa vždy presvedčte, či atrament na dokumente dôkladne vyschol.

nástrojom môže spôsobiť zanesenie valcov alebo skla, čo môže následne viesť k tvorbe škvŕn na skenovaných snímkach a prenosu takejto nečistoty na iné dokumenty. Po skenovaní takýchto dokumentov vždy vyčistite vnútorné časti skenera.

tenkom papieri, môže text z opačnej strany presvitať. V takomto prípade nastavte pred skenovaním dokumentu intenzitu citlivosti skenera v aplikačnom softvéri.

Skenovanie nasledujúcich typov dokumentov môže spôsobiť

DÔLEŽITÉ

zaseknutie papiera alebo poruchu skenera. Ak potrebujete naskenovať takýto dokument, najprv ho skopírujte a následne naskenujte jeho fotokópiu.

Podávanie v normálnom režime

Páku na výber podávača prepnite do polohy (Normal).

Zvrásnené alebo pokrčené dokumenty

Zvinuté/stočené dokumenty

Natrhnuté dokumenty Extrémne tenký

Dokumenty so skobami alebo spinkami

Kopírovací papier

Papier s povrchovou úpravou

priesvitný papier

Papier so zvýšeným množstvom prachových častíc

Vizitka

Formát 50,8 mm x 53,9 mm (2" x 2,12") alebo väčšie Hmotnosť

papiera

Ak nie je možné správne naložiť stoh vizitiek, znížte počet vizitiek v stohu.

Vizitky/karty

Formát 53,9 mm x 85,5 mm (2,12" x 3,37") (norma ISO/JIS) Hrúbka karty 0,76 mm (0,03") alebo menej Orientácia Len horizontálne vkladanie Skenovať je možné aj embosované karty.

(140 lb bond)

300 g/m 0,35 mm (0,0138") alebo menej

2 Nastavte vodiace lišty pre dokumenty tak, aby sa ich šírka

rovnala šírke skenovaného dokumentu.

POZOR

 Ak umiestnite skenované karty vertikálne, môže vzniknúť

problém pri ich vykladaní zo zariadenia, pričom zaseknuté karty sa môžu po ich odstránení zo zariadenia poškodiť. Pri vkladaní kariet dbajte na dodržiavanie správnej orientácie.

 Embosované karty sa nemusia správne naskenovať v závislosti

od typu embosovania.

3 Pred skenovaním dokumentu jeho stránky prevzdušnite

aotočte tak, aby vrchná časť prvej strany smerovala nadol.

Dokument vložte vrchnou časťou strany nadol.

POZNÁMKA

Pred skenovaním dokumentu sa presvedčte, či nie je pokrčený

DÔLEŽITÉ

alebo prehnutý a či je správne vložený do zásobníka. Skenovanie nesprávne položeného, pokrčeného alebo prehnutého dokumentu ho môže poškodiť alebo spôsobiť zaseknutie papiera v zariadení.

4 Dokument vložte do skenera zadnou stranou smerom k vám

a prednou stranou smerom nadol.

5 Nastavte vodiace lišty tak, aby sa ich šírka rovnala šírke

skenovaného dokumentu.

Dokument je teraz možné naskenovať.

POZOR

Pri vkladaní dokumentov do zásobníka podávača dávajte pozor, aby ste sa neporezali na hranách papiera.

 Na vodiacich lištách pre dokumenty sa nachádza limitná

značka ( ). Do zásobníka nevkladajte dokumenty, ktoré presahujú túto značku (približne 50 hárkov papiera 20 lb

bond (80 g/m

 Pred vložením dokumentov sa presvedčte, či dokumenty

neobsahujú spinky, skoby alebo iné kovové predmety. Takéto predmety môžu spôsobiť požiar, úraz elektrickým prúdom, zaseknutie papiera alebo poruchu skenera.

 Počas práce so skenerom nenoste voľne odstávajúce oblečenie

alebo šperky, ktoré môžu vniknúť do skenera. Môže dôjsť k zraneniu. Obzvlášť dbajte na kravaty a dlhé vlasy. Ak dôjde k zachyteniu akéhokoľvek predmetu do skenera, okamžite ho vypnite pomocou vypínača a z elektrickej siete vytiahnite napájací kábel, aby sa okamžite zastavilo skenovanie.

 Na dokumentoch odstráňte akékoľvek záhyby alebo zvlnenie

predtým, ako ich vložíte do skenera. Ak je vstupná hrana dokumentu zvlnená, papier sa môže zaseknúť.

 Ak sa podávanie dokumentov zastaví kvôli poruche systému

vpočítači alebo zaseknutému papieru, problém odstráňte, skontrolujte, či sa úspešne naskenovala a do počítača uložila posledná strana pred zaseknutím a pokračujte v skenovaní zostávajúcej časti dokumentov.

 Po ukončení skenovania zatvorte zásobník podávača

a vykladača, aby nedošlo k poškodeniu skenera v období, keď sa nepoužíva.

)). Môže dôjsť k zaseknutiu papiera.

Podávanie v režime vloženého podávača

DÔLEŽITÉ

Páku na výber podávača prepnite do polohy (Bypass).

Vkladanie kariet

Páku na výber podávača prepnite do polohy (Bypass).

2 Nastavte vodiace lišty pre dokumenty tak, aby sa ich šírka

rovnala šírke skenovaného dokumentu -> „Podávanie v normálnom režime“ na str. 24.

3 Dokument vložte do skenera zadnou stranou smerom k vám

a prednou stranou smerom nadol.

Po ukončení skenovania zatvorte zásobník podávača a vykladača, aby nedošlo k poškodeniu skenera v období, keď sa nepoužíva.

POZOR

 Pri skenovaní kariet sa presvedčte, či je páka na výber

podávača prepnutá do režimu (Bypass).

 Karty do skenera vkladajte jednotlivo.

2 Kartu vložte horizontálne zadnou stranou smerom k vám

a vrchnou stranou smerom nadol.

Nastavte vodiace lišty tak, aby sa ich šírka rovnala šírke skenovanej karty. -> „Podávanie v normálnom režime“ na str. 24.

+ 58 hidden pages
