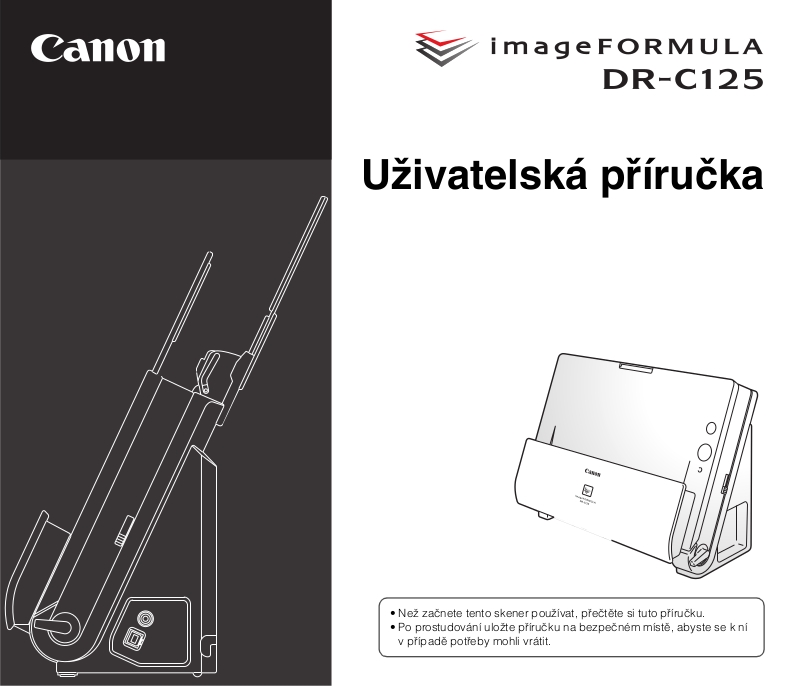

CANON DR-C125 User Manual [cs]

Uživatelská příručka

•Než začnete tento skener používat, přečtěte si tuto příručku.

• Po prostudování uložte příručku na bezpečném místě, abyste se k ní v případě potřeby mohli vrátit.

Předpisy FCC (pro model 120 V)

Skener dokumentů, model M111081 Toto zařízení splňuje podmínky části 15 předpisů FCC. Provoz podléhá následujícím dvěma podmínkám: (1) Toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí přijímat veškeré příchozí rušení, včetně rušení, které by mohlo způsobit jeho nežádoucí provoz. Poznámka: Toto zařízení bylo testováno a shledáno vyhovujícím v souladu s omezeními pro digitální zařízení třídy B, ve shodě s částí 15 pravidel FCC. Stanovení těchto limitů poskytuje účinnou ochranu proti škodlivým vlivům při používání těchto zařízení v obytných prostorech. Toto zařízení produkuje, využívá a může vysílat rádiové záření. Pokud nejsou při jeho instalaci a používání dodrženy dané instrukce, může způsobovat rušení rádiové komunikace. Nelze však zaručit, že při instalaci skeneru v určitých prostorech k rušení nedojde. Jestliže toto zařízení rušivě ovlivňuje rádiový nebo televizní signál, což zjistíte tak, že ho vypnete a znovu zapnete, pokuste se tento vliv korigovat jedním nebo více následujícími postupy: –Přesměrujte nebo př –Umístěte zařízení dále od přijímače. – Zapojte zařízení do jiné zásuvky, než do které je zapojen přijímač. – Požádejte o pomoc prodejce nebo zkušeného

rádiového/televizního technika.

Limity pro zařízení třídy B, uvedené v oddíle B části 15 předpisů FCC, vyžadují použití stíněných kabelů. Neprovádějte na zařízení jiné změny nebo úpravy, než ty, které jsou uvedeny v této příručce. Kdybyste tak učinili, mohlo by se stát, že budete zařízení muset přestat používat. Canon U.S.A. Inc. One Canon Plaza, Lake Success NY 11042, U.S.A. Tel.: (516)328-5000

emístěte přijímací anténu.

PŘEDPISY TÝKAJÍCÍ SE RÁDIOVÉ INTERFERENCE (pro modely 120 V)

Tento digitální přístroj nepřekračuje limity třídy B pro emise hluku z digitálního přístroje, jak je stanoveno v normě pro zařízení způsobující interference, která se nazývá „Digital Apparatus (Digitální přístroj)“, ICES-003, Industry Canada.

RÈGLEMENT SUR LE BROUILLAGE RADIOÉLECTRIQUE (pro modely 120 V)

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: „Appareils Numériques“, NMB-003 édictée par l’Industrie Canada.

Mezinárodní program pro kancelářská zařízení ENERGY

STAR

Jako partner programu ENERGY STAR® společnost CANON ELECTRONICS INC. prohlašuje, že tento přístroj z hlediska energetické účinnosti splňuje podmínky programu ENERGY STAR Mezinárodní program ENERGY STAR

kancelářská zařízení je program s mezinárodní působností, který podporuje šetření energií při používání počítačů a dalšího kancelářského vybavení. Program podporuje rozvoj a šíření produktů s funkcemi, které efektivně snižují spotřebu energie. Jedná se o otevřený systém, do něhož se mohou majitelé firem zapojit dobrovolně. Cílovými produkty jsou kancelářská zařízení, jako např. počítače, monitory, tiskárny, faxy, skenery a kopírky. Normy a loga jsou jednotné pro všechny účastnické země.

pro

Pouze pro Evropskou unii (a EHP).

Tento symbol znamená, že podle směrnice o OEEZ (2002/96/ES) a podle vnitrostátních právních prováděcích předpisů nemá být tento výrobek likvidován s odpadem z domácností. Tento výrobek má být vrácen do určeného

odběru jednoho výrobku za jeden nově prodaný podobný výrobek, nebo do autorizovaného sběrného místa pro recyklaci odpadních elektrických a elektronických zařízení (OEEZ). Nevhodné nakládání s tímto druhem odpadu by mohlo mít negativní dopad na životní prostředí a lidské zdraví, protože elektrická a elektronická zařízení zpravidla obsahují potenciálně nebezpečné látky. Vaše spolupráce na správné likvidaci tohoto výrobku napomůže efektivnímu využívání přírodních zdrojů. Další informace o místech sběru odpadních zařízení k recyklaci vám sdělí místní úřad vaší obce, správní orgán vykonávající dozor nad likvidací odpadu, sběrny OEEZ nebo služba pro odvoz komunálního odpadu. Podrobné informace týkající se odběru a recyklace OEEZ naleznete na adrese www.canoneurope.com/environment (Evropská agentura pro životní prostředí: Norsko, Island a Lichtenštejnsko)

sběrného místa, např. v rámci autorizovaného systému

Für EMVG

Dieses Produkt ist zum Gebrauch im Wohnbereich, Geschäfts-und Gewerbebereich sowie in Kleinbetrieben vorgesehen.

Prohlášení

Změna informací obsažených v tomto dokumentu bez předchozího oznámení vyhrazena.

Názvy modelů

V jednotlivých oblastech prodeje tohoto skeneru dokumentů mohou být pro účely bezpečnostních předpisů používány následující názvy. DR-C125: Model M111081

Ochranné známky

• Canon a logo Canon jsou registrované ochranné známky

společnosti Canon Inc. v USA nebo registrované ochranné známky v dalších zemích.

• imageFORMULA je registrovaná ochranná známka společnosti

CANON ELECTRONICS INC.

• Microsoft, Windows, Windows Vista, PowerPoint a SharePoint jsou

ochranné známky nebo registrované ochranné známky společnosti Microsoft Corporation, registrované v USA a dalších zemích.

• Snímek (snímky) obrazovky produktu Microsoft jsou zveřejněny s povolením společnosti Microsoft Corporation.

• Microsoft a Mac OS jsou registrované ochranné známky společnosti Apple Inc. v USA a v jiných zemích.

• ENERGY STAR ochranu životního prostředí United States Environmental Protection Agency.

• ISIS je registrovaná ochranná známka společnosti Emc Corporation v USA.

• Copyright © 1995-2011 Nuance Communications, Inc. Všechna práva vyhrazena. Nuance, eCopy a OmniPage jsou ochranné známky nebo registrované ochranné známky společnosti Nuance Communications, Inc. nebo jejích poboček v USA a dalších zemích.

• Ostatní zde uvedené produkty a názvy společností mohou být ochrannými známkami příslušných vlastníků. Nicméně symboly se v tomto dokumentu nepoužívají.

je registrovaná ochranná známka agentury pro

a ®

SPOLEČNOST CANON ELECTRONICS INC. ODMÍTÁ ZÁRUKY JAKÉHOKOLIV DRUHU TÝKAJÍCÍ SE TOHOTO MATERIÁLU, AŤ VÝSLOVNÉ NEBO IMPLIKOVANÉ, S VÝJIMKOU ZÁRUK ZDE UVEDENÝCH, MIMO JINÉ VČETNĚ JAKÝCHKOLIV ZÁRUK ZA PRODEJNOST, OBCHODOVATELNOST, VHODNOST K URČITÉMU ÚČELU POUŽITÍ NEBO ZA NARUŠENÍ JAKÝCHKOLIV PRÁV. SPOLEČNOST CANON ELECTRONICS INC. NENESE ODPOVĚDNOST ZA JAKÉKOLIV PŘÍMÉ, NÁHODNÉ NEBO NÁSLEDNÉ ŠKODY JAKÉKOLIV POVAHY NEBO ZTRÁTY NEBO VÝDAJE VZNIKLÉ V DŮSLEDKU POUŽITÍ TOHOTO MATERIÁLU.

SPOLEČNOST CANON ELECTRONICS INC. NEODPOVÍDÁ ZA SKLADOVÁNÍ DOKUMENTŮ NASKENOVANÝCH TÍMTO PRODUKTEM, ZA MANIPULACI S NIMI ANI ZA SKLADOVÁNÍ A MANIPULACI S VÝSLEDNÝMI NASKENOVANÝMI OBRAZOVÝMI DATY. POKUD MÁTE V ÚMYSLU ZBAVIT SE ORIGINÁLŮ NASKENOVANÝCH DOKUMENTŮ, JAKO ZÁKAZNÍK ODPOVÍDÁTE ZA KONTROLU NASKENOVANÝCH OBRÁZKŮ AOVĚŘENÍ, ŽE DATA JSOU NEPORUŠENA. MAXIMÁLNÍ ODPOVĚDNOST SPOLEČNOSTI CANON ELECTRONICS INC. DLE TÉTO ZÁRUKY ODPOVÍDÁ KUPNÍ CENĚ PRODUKTU, NA KTERÝ SE ZÁRUKA VZTAHUJE.

Autorská práva

Copyright 2011 by CANON ELECTRONICS INC. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována nebo přenášena v žádné formě ani žádným způsobem elektronicky, mechanicky včetně fotokopírování a nahrávání, nebo žádným systémem na ukládání dat nebo systémem vyhledávání dat bez předchozího písemného svolení společnosti CANON ELECTRONICS INC.

Instalační příručka

Nejdříve si přečtete tento text.

KROK 1 Kontrola příslušenství

Pokud některá z níže zmíněných položek chybí nebo je poškozená, obraťte se na místního autorizovaného prodejce nebo servisního zástupce společnosti Canon.

Skener AC adaptér/Napájecí kabel

Referenční

příručka

Typ A/typ B (délka: 1,8 m)

Před použitím

(Celková délka: 2,6 m)

Záruční list

(pouze USA a Kanada)

•Změna položek obsažených v této příručce bez předchozího oznámení vyhrazena.

• Obal a obalové materiály skeneru si ponechejte na skladování a přepravu přístroje.

•Tištěná verze Referenční příručky se dodává v angličtině. Obsah Referenční příručky v dalších jazycích najdete v Uživatelské příruč ce na instalačním disku.

• Tvar napájecí zástrčky se liší podle země a regionu.

Vyjměte skener z krabice a odstraňte oranžovou pásku a ochranné listy (▼).

Instalační diskUSB kabel

0880281099-L5T1P7-BR01

CANON CANADA INC. 6390 DIXIE RD MISSISSAUGA ON L5T 9Z9

Registrační karta

(pouze USA a Kanada)

Obsah instalačního disku

Abyste mohli skener používat, nainstalujte z přiloženého instalačního disku následující software.

• CaptureOnTouch

Tato skenovací aplikace je určena speciálně pro tento přístroj.

• Ovladač skeneru

Jedná se o ovladač skeneru určený pro tento přístroj.

Software třetích stran

Dodaný instalační disk obsahuje také následující s oftwarové aplikace. Více informací o instalaci těchto aplikací najdete v souboru Readme.txt.

•Presto! BizCard

Software pro správu vizitek od společnosti NewSoft Technology Corp. Pokud máte systém Mac OS X, spusťte instalační program (BizCard/BCRInstaller) z instalačního disku pro instalaci. * Presto! BizCard je registrovaná ochranná známka společnosti

NewSoft Technology Corp.

• OmniPage SE 4 (pouze Windows)

Software na optické rozpoznání textu (OCR) společnosti Nuance Communications Inc. s podporou více jazyků.

• PaperPort

Aplikace ke správě souborů z dílny Nuance Communications Inc, která umožňuje snadné ukládání, uspořádání a načítání digitálních dokumentů. –Kromě verzí pro jiné regiony je k dispozici samostatná

lokalizovaná verze instalačního programu pro asijské regiony (zjednodušená čínština, tradiční čínština, korejština a japonština). Nainstalujte si příslušnou verzi podle svého operačního prostředí.

– Chcete-li získat podporu tohoto produktu, musíte provést upgrade

na verzi Professional. Více informací o upgradu produktu najdete na následující adrese URL. http://www.nuance.com/partneroffer/ canon

• eCopy PDF Pro Office (pouze Windows)

Software společnosti Nuance Communications pro vytváření a úpravu souborů PDF.

• Presto! PageManager (pouze Mac OS X)

Software pro správu fotografií a dokumentů od společnosti NewSoft Technology Corp. Spusťte následující instalační program (PageManager/PM8Installer) z instalačního disku pro instalaci.

(pouze Windows)

•Evernote

Software pro archivování dokumentů na více platformách od společnosti Evernote Corp. – Soubory potřebné pro instalaci tohoto softwaru je nutné stáhnout

z internetu. Podrobnosti najdete na straně 7 (Windows) nebo

straně 11 (Mac OS X).

– Více informací o tomto softwaru najdete na stránkách s adresou

URL: http://www.evernote.com/about/intl/en/

DŮLEŽITÉ

Při skenování pomocí softwaru třetí strany použijte ovladač tohoto skeneru k nakonfigurování podmínek skenování. Více informací o tom, jak otevřít ovladač skeneru, najdete v příručkách dodaných s každou softwarovou aplikací.

KROK 2 Instalace softwaru

Požadavky na systém

Chcete-li používat skener, musí počítač splňovat následující požadavky na systém.

Počítač

Procesor: Intel Core 2 Duo 1,66 GHz nebo rychlejší Paměť: 1 GB a více Pevný disk: 3 GB nebo více volného místa potřebného pro

instalaci veškerého softwaru

USB rozhraní: Hi-Speed USB 2.0 Monitor: Doporučované rozlišení 1024 x 768 (XGA) n ebo

vyšší.

Optická jednotka: Jednotka ke čtení disků DVD.

Operační systém

• Microsoft Windows XP SP3 nebo novější

• Microsoft Windows XP x64 Edition SP2 nebo novější

• Microsoft Windows Vista SP2 nebo novější (32bitové a 64bitové

vydání)

• Microsoft Windows 7 SP1 nebo novější (32bitové a 64bitové vydání)

• Mac OS X 10.4.11, 10.5.8, 10.6.6

Další požadavky

• Aplikace kompatibilní s protokolem ISIS (pouze Windows) nebo

TWAIN, která je kompatibilní s výše uvedenými operačními systémy.

• .NET Framework 3.5 nebo novější (pouze Windows)

DŮLEŽITÉ

• Pokud neznáte požadavky na systém svého počítače, požádejte opodrobnější informace prodejnu, kde jste počítač zakoupili, nebo na výrobce počítače.

• Pokud skener používáte se systémem Windows, používejte nejnovější ovladač USB 2.0, který je k dispozici od společnosti Microsoft. Chcete-li získat podrobné informace, obraťte se na místního autorizovaného prodejce společnosti Canon.

• Používejte rozhraní USB standardně dodané s vaším počítačem. Nicméně běžná funkčnost se všemi rozhraními USB není zaručena ani v případě, že rozhraní je součástí standardního vybavení počítače. Chcete-li získat podrobné informace, obraťte se na místního autorizovaného prodejce společnosti Canon.

• Rychlost skenování se snižuje, pokud je standardní rozhraní USB počítače USB Full-Speed (ekvivalent USB 1.1.)

•Měli byste používat kabel USB, který byl původně přiložen ke skeneru.

• Pokud procesor, paměť, karta rozhraní a další specifikace neodpovídají požadavkům na instalaci, může se značně snížit rychlost skenování a přenos může trvat delší dobu.

• I když po rychlost skenování různá v závislosti na nastavení skenování.

•Ovladače skeneru dodané se skenerem nemusí nutně fungovat ve všech aplikacích kompatibilních s protokolem ISIS (pouze Windows) nebo TWAIN. Podrobnosti vám poskytne prodejce softwarové aplikace.

čítač odpovídá doporučeným specifikacím, může být

Bezpečnostní opatření při použití v 64bitových operačních systémech

•Ovladač skeneru dodávaný s tímto produktem podporuje skenování pouze u 32bitových aplikací.

• Ani u 32bitových aplikací není zaručeno fungování všech aplikací kompatibilních s ovladačem ISIS/TWAIN.

• Rychlost skenování může záviset na specifikacích počítače.

Bezpečnostní opatření při použití v operačním systému Mac OS X

Na počítači Macintosh s procesorem PowerPC není možné používat ovladač tohoto skeneru s klasickým prostředím. Pokud bude spuštěno klasické prostředí, ovladač nepoběží správně, a proto skener používejte, jen když klasické prostředí neběží.

Instalace ve Windows

DŮLEŽITÉ

• Software nainstalujte před připojením skeneru k počítači.

•Přihlaste se do systému Windows jako uživatel s oprávněním správce.

•Před instalací softwaru ukončete všechny ostatní spuštěné aplikace.

Vložte instalační disk do DVD mechaniky počítače.

Po vložení disku do mechaniky se automaticky zobrazí instalační nabídka. (Pokud se instalační nabídka nespustí, spusťte soubor setup.exe z disku.)

Windows 7/Vista

Pokud se zobrazí obrazovka [User Account Control] [Řízení uživatelských účtů], klikněte na tlačítko [Yes] [Ano] nebo [Allow] [Povolit].

Klikněte na možnost [Typical Installation] [Typická instalace].

O instalaci softwaru třetí strany

Pokud vyberte možnost [Custom Installation] [Vlastní instalace], můžete zvolit aplikace třetích stran k instalaci.

Tip

•Při výběru aplikace Evernote se spustí váš internetový prohlížeč a zobrazí se webová stránka s možností stažení tohoto softwaru při instalaci. Podle pokynů na webové stránce stáhněte a nainstalujte software. Pro instalaci aplikace Evernote potřebujete internetové připojení.

• Chcete-li znovu instalovat určitý software, který jste dříve odinstalovali, vyberte možnost [Custom Installation] [Vlastní instalace] a specifikujte software.

Klikněte na tlačítko [Install] [Instalovat].

Klikněte na tlačítko [Next] [Další].

Přečtěte si licenční ujednání a pokud s ním souhlasíte, klikněte na položku [I accept the terms in the license agreement] [Souhlasím s podmínkami v licenčním ujednání] a potom klikněte na tlačítko [Next] [Další].

Klikněte na tlačítko [Install] [Instalovat].

Po dokončení instalace ovladače klikněte na tlačítko [Finish] [Dokončit].

Klikněte na tlačítko [Next] [Další].

Přečtěte si licenční ujednání a pokud s ním souhlasíte, klikněte na tlačítko [Yes] [Ano].

Klikněte na tlačítko [Next] [Další].

Určete, zda chcete nainstalovat modul plug-in pro aplikaci Evernote a SharePoint, a klikněte na tlačítko [Next] [Další].

Po dokončení instalace aplikace CaptureOnTouch klikněte na tlačítko [Finish] [Dokončit].

Klikněte na tlačítko [Next] [Další].

Po dokončení instalace Uživatelské příručky klikněte na tlačítko [Finish] [Dokončit].

Kliknutím na tlačítko [Exit] [Konec] ukončete instalaci softwaru.

Instalace v systému Mac OS X

DŮLEŽITÉ

• Software nainstalujte před připojením skeneru k počítači.

•Před instalací softwaru ukončete všechny ostatní spuštěné aplikace.

Vložte instalační disk do DVD mechaniky počítače.

Klikněte na ikonu [Installer DR-C125] [Instalátor DRC125].

O instalaci softwaru třetí strany

Pokud otevřete složku obsahující software, místo abyste vybrali ikonu [DR-C125 Installer] [Instalátor DR-C125], můžete si vybrat aplikace třetích stran k instalaci.

Tip

• Aplikaci Evernote nelze nainstalovat v systému Mac OS X 10.4.x (Tiger).

Klikněte na tlačítko [Continue] [Pokračovat].

Přečtěte si licenční ujednání a přijměte jej kliknutím na tlačítko [Continue] [Pokračovat].

Klikněte na tlačítko [Agree] [Souhlasím].

Klikněte na tlačítko [Install] [Instalovat].

Zadejte uživatelské jméno a heslo s oprávněními správce a klikněte na tlačítko [OK].

Po dokončení instalace klikněte na tlačítko [Close] [Zavřít].

KROK 3 Připojení k počítači

Připojte skener k počítači a ke zdroji napájení.

DŮLEŽITÉ

•Před instalací softwaru nepřipojujte skener k počítači.

•Před připojením skeneru k počítači se ujistěte, že je vypnuté napájení skeneru. Pokud je zapnuté, vypněte jej.

Napájecí adaptér (dodaný se skenerem)

Do zásuvky

Kabel USB (dodaný se skenerem)

Do portu USB počítače

Tip

Kabely můžete v zadní části skeneru zajistit. Přitom však nechte dostatečnou rezervu, aby nebyl příliš namáhán konektor.

KROK 4 Zapnutí napájení

Napájení skeneru lze zapnout a vypnout pomocí tlačítka napájení vpřední části skeneru.

Ujistěte se, že jsou skener a počítač správně propojené.

Stiskněte tlačítko napájení.

Tlačítko napájení

Když napájení zapnete, tlačítko napájení se rozsvítí modře.

Tip

Ve Windows se na hlavním panelu zobrazí bublinová zpráva, jaká je zobrazena níže. Pokud chvíli počkáte, automatické rozpoznání skeneru skončí a skener bude připraven na používání.

Pokud je skener řádně připojen k počítači, zobrazí se na hlavním panelu (nebo na řádku nabídek) ikona (CaptureOnTouch).

Hlavní panel ve Windows

Řádek nabídek v Mac OS X

Pokud se ikona na hlavním panelu zobrazí jako ( ), není skener řádně připojen k počítači. Zjistěte stav síťového vypínače a kabelu USB.

Vypnutí napájení

Stiskněte a přidržte tlačítko napájení, dokud kontrolka nezhasne.

DŮLEŽITÉ

• Po vypnutí skeneru vyčkejte s jeho opětovným zapnutím alespoň deset sekund.

• Nebudete-li skener po delší dobu používat, z bezpečnostních důvodů odpojte napájecí šňůru ze zásuvky.

Tím se instalace dokončí.

Úvod

Děkujeme vám, že jste si zakoupili skener dokumentů Canon imageFORMULA DR-C125. Než začnete přístroj používat, přečtěte si pozorně tuto i následující příručky, abyste se před jeho použitím seznámili s možnostmi zařízení a mohli maximálně využívat všechny jeho funkce. Po přečtení uložte příručky na bezpečné místo pro případ, že je budete v budoucnu potřebovat.

Příručky ke skeneru

Dokumentace tohoto skeneru se skládá z následujících příruček.

● Referenční příručka

Taro příručka popisuje postupy nastavování skeneru. Tuto příručku si přečtěte při prvním použití skeneru.

● Uživatelská příručka (tato příručka)

Tato příručka obsahuje operační postupy skeneru. (Pouze elektronická příručka PDF)

Tip

•Příručky pro tento skener jsou uloženy na instalačním disku vpodobě elektronických příruček ve formátu PDF.

• Pokud používáte systém Windows, Uživatelská příručka (elektronická verze) se při instalaci softwaru zaregistruje na následující umístění.

Symboly použité v této příručce

V této příručce jsou pro vysvětlení různých postupů, omezení abezpečnostních upozornění týkajících se manipulace použity následující symboly. Jsou zde uvedeny rovněž instrukce, které je třeba dodržovat v zájmu zajištění bezpečnosti.

VÝSTRAHA

Varuje před operacemi, které mohou v případě nesprávného provedení způsobit smrt nebo poranění osob. Z důvodu bezpečného používání skeneru dbejte vždy na tato varování.

UPOZORNĚNÍ

Upozorňuje na operace, které by v případě nesprávného provedení mohly vést ke zranění osob nebo poškození majetku. Zdůvodu bezpečného používání skeneru dbejte vždy na tato upozornění.

DŮLEŽITÉ

Označuje provozní požadavky a omezení. Pečlivě si tyto položky přečtěte, abyste skener obsluhovali správně a nedošlo k jeho poškození.

Tip

Označuje objasnění operace nebo obsahuje doplňková vysvětlení pro určitý postup. Důrazně doporučujeme, abyste si tyto poznámky pečlivě přečetli.

Obsah

Instalační příručka............................................................... 4

Úvod ................................................................................... 15

Symboly použité v této příručce................................................. 15

Před použitím skeneru............................... 17

Důležité bezpečnostní instrukce ................................ 17

Místo instalace ...................................................................... 17

Napájecí adaptér ................................................................... 17

Přemístění skeneru ............................................................... 18

Manipulace............................................................................ 18

Likvidace ............................................................................... 19

Poslání skeneru do opravy.................................................... 19

Funkce skeneru.............................................................20

Názvy a funkce dílů....................................................... 22

Základní provoz.......................................... 24

Dokumenty ................................................................... 24

Jak dokumenty vkládat ............................................... 26

Přepínání metody podávání a metody vysunutí .................... 26

Vkládání dokumentů pro standardní podávání ..................... 26

Vkládání dokumentů pro vedlejší podávání .......................... 29

Vkládání karet ....................................................................... 30

Vkládání přeložených dokumentů......................................... 32

Nastavení režimu dlouhého dokumentu................................ 33

Skenování ve Windows .............................. 35

Skenování s aplikací CaptureOnTouch (Windows).... 35

Co je aplikace CaptureOnTouch? ......................................... 35

Spuštění a ukončení aplikace CaptureOnTouch................... 35

Rychlé skenování .................................................................. 36

Výběr úlohy skenování.......................................................... 38

Skenování pomocí tlačítka Start ........................................... 41

Nastavení skeneru ................................................................ 42

Nastavení metody výstupu .................................................... 45

Nastavení prostředí............................................................... 46

Nastavení ovladače skeneru (Windows).................... 48

Konfigurace a funkce ovladače skeneru ............................... 48

Nastavení základních podmínek skenování.......................... 49

Panel skenování.................................................................... 57

Nastavení softwaru třetích stran ........................................... 57

Skenování v systému Mac OS X ................ 59

Skenování pomocí aplikace CaptureOnTouch

(Mac OS X) .................................................................... 59

Co je aplikace CaptureOnTouch? ......................................... 59

Spuštění a ukončení aplikace CaptureOnTouch ................... 59

Rychlé skenování .................................................................. 60

Výběr úlohy skenování .......................................................... 62

Skenování pomocí tlačítka Start............................................ 65

Nastavení skeneru ................................................................ 65

Nastavení metody výstupu .................................................... 68

Nastavení prostředí............................................................... 69

Nastavení ovladače skeneru (Mac OS X) ................... 71

Konfigurace ovladače skeneru .............................................. 71

Nastavení základních podmínek skenování.......................... 72

Panel skenování.................................................................... 78

Údržba ........................................................ 79

Denní údržba................................................................. 79

Čištění vnější části skeneru................................................... 79

Čištění vnitřní části skeneru .................................................. 79

Čištění skenovacího skla a válců .......................................... 79

Nastavení redukčního poměru .............................................. 82

Výměna spotřebních částí..................................................... 83

Nastavení automatického vypnutí napájení .......................... 88

Odstraňování potíží.................................... 89

Běžné problémy a jejich řešení................................... 89

Odstraňování potíží se softwarem.............................. 91

Užitečné tipy ................................................................. 92

Odstranění uvíznutého papíru .................................... 94

Odinstalace softwaru................................................... 97

Odinstalace v systému Windows........................................... 97

Odinstalace v systému Mac OS X......................................... 97

Dodatek ...................................................... 98

Specifikace.................................................................... 98

Náhradní díly ......................................................................... 99

Možnost................................................................................. 99

O deskovém skeneru 101 ..................................................... 99

Rozměry.............................................................................. 100

Rejstřík .........................................................................101

Před použitím skeneru

Důležité bezpečnostní instrukce

V zájmu zajištění bezpečného provozu tohoto skeneru si přečtěte níže uvedená bezpečnostní varování a upozornění.

Místo instalace

Výkonnost skeneru je ovlivněna prostředím, ve kterém je instalován. Zajistěte, aby místo, kde bude skener umístěn, splňovalo následující požadavky na provozní prostředí.

● Dbejte na to, aby byl kolem skeneru zajištěn dostatečný prostor pro

jeho obsluhu, údržbu a ventilaci.

100 mm (3,94")

100 mm

(3,94")

● Při skenování dokumentů pomocí přímé dráhy nechte dostatek

místa před skenerem pro výstup naskenovaných dokumentů.

● Neinstalujte skener na místech vystavených přímému slunečnímu

záření. Pokud nemáte jinou možnost, zastiňte skener závěsy.

● Vyhýbejte se místům, kde se kumulují velká množství prachu.

● Vyhýbejte se teplým nebo vlhkým místům, jako je okolí

vodovodních kohoutků, ohřívačů vody nebo zvlhčovačů. Vyhýbejte se místům s případným výskytem výparů čpavku. Vyhýbejte se místům v blízkosti těkavých nebo hořlavých materiálů, jako je alkohol nebo ředidlo na barvy.

100 mm

(3,94")

● Neinstalujte skener na místech vystavených otřesům.

● Nevystavujte skener rychlým změnám teploty. Pokud by místnost,

v níž je skener umístěn, byla rychle vyh by uvnitř skeneru dojít ke kondenzaci (vytvoření vodních kapiček). To může mít za následek viditelné snížení kvality skenování. K dosažení optimální kvality skenování doporučujeme tyto provozní podmínky: Teplota místnosti: 10 až 32,5 °C Vlhkost: relativní 20 až 80 %

● Neinstalujte skener poblíž zařízení vytvářejících magnetické pole (např. reproduktory, televizory nebo rádia).

řátá z nízké teploty, mohlo

Napájecí adaptér

● Připojte pouze k zásuvce s vhodným jmenovitým napětím a frekvencí elektrického rozvodu (120 V, 60 Hz nebo 220-240 V, 50/60 Hz, podle regionu).

● Do zásuvky, k níž je připojen skener, nezapojujte žádná jiná elektrická zařízení. Používáte-li prodlužovací šňůru, ujistěte se, zda splňuje požadavky na napájení skeneru.

● Nikdy se nepokoušejte napájecí adaptér rozmontovat nebo nějak upravovat, tyto úpravy jsou nebezpečné.

● Pokud na napájecí šňůru opakovaně šlapete nebo na ni pokládáte těžké předměty, můžete ji poškodit.

● Před použitím kabel rozviňte.

● Netahejte přímo za napájecí šňůru. Při jejím odpojování uchopte

šňůru za koncovku a vytáhněte ji ze zásuvky.

● V okolí napájecího kabelu udržujte volný prostor, aby se v naléhavém případě dal napájecí kabel snadno vytáhnout.

● Nepoužívejte jiný napájecí adaptér, než který je součástí dodávky skeneru. Nepoužívejte napájecí adaptér, který je součástí dodávky skeneru, s jinými produkty.

● V případě dotazů ohledně napájení se obraťte na místního autorizovaného zástupce společnosti Canon nebo servisního zástupce, který vám poskytne bližší informace.

Přemístění skeneru

● Při přesouvání skener vždy držte oběma rukama, abyste jej neupustili. Hmotnost skeneru je přibližně 2,4 kg.

● Před přemístěním skeneru nezapomeňte odpojit kabel rozhraní a napájecí adaptér. V případě přenášení skeneru, když jsou tyto kabely připojené, mohlo by dojít k poškození vidlic a konektorů.

Manipulace

VÝSTRAHA

Při používání skeneru dodržujte vždy následující bezpečnostní opatření. Nedodržení těchto pokynů může mít za následek vznik požáru nebo zasažení elektrickým proudem.

● V blízkosti skeneru nikdy nepoužívejte alkohol, benzen, aerosolové spreje, ředidla ani jiné hořlavé látky.

● Nezkracujte, nepoškozujte ani neupravujte napájecí šňůru. Na napájecí šňůru nepokládejte těžké předměty, za šňůru netahejte ani ji nadměrně neohýbejte.

● Nikdy nepřipojujte napájecí šňůru mokrýma rukama.

● Skener nezapojujte do rozdvojky nebo prodlužovací šňůry.

● Nesmotávejte napájecí šňůru a nedělejte na ní uzly, mohlo by dojít

k požáru nebo zasažení elektrickým proudem. Při zapojování šňůry do sítě se ujistěte, že je zástrčka bezpečně a úplně zasunuta do síťové zásuvky.

● Nepoužívejte jiný napájecí kabel nebo napájecí adaptér, než které jsou součástí dodávky skenovací desky.

● Nerozebírejte skener a neupravujte jej.

● Nikdy se nepokoušejte napájecí adaptér rozmontovat nebo nějak

upravovat, tyto úpravy jsou nebezpečné.

● V blízkosti skeneru nepoužívejte hořlavé spreje.

● Př

ed čištěním skener vypněte stisknutím tlačítka napájení a odpojte

napájecí šňůru ze zásuvky.

● Skener čistěte pomocí navlhčeného a řádně vyždímaného hadříku. K čištění nikdy nepoužívejte alkohol, benzen, ředidla ani jiné hořlavé látky.

● Pokud skener vydává nezvyklý hluk nebo z něj vychází kouř, teplo nebo zápach, nefunguje či dojde během jeho používání k jiným neobvyklým událostem, okamžitě jej vypněte s tisknutím napájecího tlačítka a odpojte napájecí šňůru za zásuvky. Poté kontaktujte místního autorizovaného zástupce společnosti Canon nebo servisního zástupce a požádejte jej o servisní opravu.

● Chraňte skener před pády, nárazy a silnými otřesy. V případě, že dojde k jeho poškození, okamžitě jej vypněte stisknutím napájecího tlačítka a odpojte napájecí šňůru ze zásuvky. Poté kontaktujte místního autorizovaného zástupce společnosti Canon nebo servisního zástupce a požádejte jej o servisní opravu.

● Před přemístěním nezapomeňte skeneru vypnout stisknutím napájecího tlačítka a odpojit od síť

UPOZORNĚNÍ

● Neinstalujte skener na nestabilních a nakloněných plochách a na místech vystavených nadměrným otřesům. Mohlo by dojít k pádu skeneru, který by mohl mít za následek poranění osob a poškození skeneru.

● Na skener nepokládejte malé kovové objekty jako kancelářské sponky, šperky nebo skoby. Mohlo by se stát, že některý z nich spadne do skeneru a způsobí požár nebo úraz elektrickým proudem. V případě, že nějaký takovýto předmět do skeneru spadne, jej vypněte stisknutím napájecího tlačítka a odpojte napájecí šňůru ze zásuvky. Poté kontaktujte místního autorizovaného zástupce společnosti Canon nebo servisního zástupce a požádejte jej o servisní opravu.

● Neumísťujte skener na prašné ani vlhké místo. Mohlo by dojít k požáru nebo úrazu elektrickým proudem.

● Na povrch skeneru nepokládejte žádné předměty. Mohlo by dojít k jejich pádu nebo převrácení a následně ke zranění osob.

ové zásuvky.

● Připojte pouze k zásuvce s vhodným jmenovitým napětím

a frekvencí elektrického rozvodu (120 V, 60 Hz nebo 220-240 V, 50/60 Hz, podle regionu).

● Při odpojování uchopte napájecí šňůru pevně za její koncovku. Netahejte přímo za síťovou šňůru; mohlo by dojít k poškození elektrické izolace a odhalení vnitřních vodičů šňůry a následně k požáru nebo zasažení elektrickým proudem.

● Okolo elektrické zástrčky ponechte dostatečný prostor, aby bylo možné skener kdykoliv snadno odpojit. Budou-li v okolí elektrické zástrčky různé předměty, v případě nutnosti nebudete moci skener rychle odpojit.

● Dávejte pozor, aby do skeneru nevnikla voda a hořlavé látky (alkohol, ředidlo na barvy, benzen atd.). Pokud by se tak stalo, mohlo by dojít ke vzniku požáru nebo zasažení elektrickým proudem.

● Pokud skener nebudete delší dobu používat (například přes noc), zbezpečnostních důvodů jej vypněte stisknutím napájecího tlačítka. Z bezpečnostních důvodů také skener vypněte stisknutím napájecího tlačítka a odpojte napájecí šňůru ze zásuvky, pokud jej nebudete dlouho používat, např. před dovolenou.

● P

ři používání skeneru nenoste volné oděvy a šperky, které by se

mohly ve skeneru zachytit. Mohlo by dojít ke zranění. Zejména si dejte pozor na kravaty a dlouhé vlasy. Pokud dojde k jejich zachycení ve skeneru, okamžitě odpojte síťovou šňůru, aby se přístroj zastavil.

● Postupujte opatrně při vkládání papíru do skeneru a při odstraňování zachycených papírů. Mohli byste se pořezat o hrany listů papíru.

Likvidace

V případě likvidace skeneru postupujte podle místních předpisů azákonů. V případě potřeby se obraťte na místního autorizovaného prodejce produktů Canon.

Poslání skeneru do opravy

Když je nutné provést opravy, pošlete skener na zadanou adresu. Skener odešlete v původním přepravním obalu. Po vložení skeneru do obalu ji zajistěte pomocí balicího materiálu.

Funkce skeneru

Níže jsou uvedeny hlavní funkce skeneru dokumentů DR-C125.

● Kompaktní design

Skener má kompaktní velikost 300 (š) x 336 (v) x 235 (h) mm, když se otevře podávání dokumentů. Nově navržený podávací mechanismus je prostorově úsporný, protože nepotřebuje prostor na vysouvání papíru v přední části skeneru.

● Rychlé podávání dokumentů

Dokumenty je možní skenovat rychlostí až 25 stran za minutu (při skenování jednostranných nebo oboustranných dokumentů fomrátu A4 v rozlišení 200 dpi).

● Dvě dráhy vysouvání pro skenování různých dokumentů

Dráhu U-Turn je možné používat pro skenování papíru standardní tloušťky a přímou dráhu pro skenování karet a dalších silných dokumentů.

● Vysoká kvalita obrazu

Optický senzor s rozlišením 600 dpi (600 bodů na palec) integrovaný ve skeneru vám umožňuje skenovat dokumenty ve vysoké obrazové kvalitě.

● Rozhraní USB 2.0

Skener podporuje rozhraní Hi-Speed USB 2.0.

● Podpora skenování v barvě nebo ve stupních šedi

Dokumenty lze skenovat ve 24bitových barvách nebo ve 256 úrovních šedé.

● Podpora různých režimů skenování

Podle typu dokumentu podporuje skener následující režimy skenování:

• Jednostranné a oboustranné skenování (s možností

přeskakování prázdných stránek).

• Souvislé podávání nebo podání jednoho listu

● Skenování karet

Můžete skenovat vizitky nebo karty sloužící jako průkazy totožnosti.

● Detekce velikosti papíru

Skener automaticky rozpoznává velikost skenovaného dokumentu a při ukládání obrazu vynechává veškeré zbytečné prázdné místo okolo hran obrazu. A to i v případě, že je dokument nepravidelného tvaru.

●

Automatická detekce barev

Skener automaticky zjišťuje, zda je dokument barevný, ve stupních šedi nebo černobílý (binární), a dle toho obraz ukládá.

● Plně automatický režim

V aplikaci CaptureOnTouch je k dispozici plně automatický režim aovladač skeneru, který umožňuje skenování v automaticky určených podmínkách. Podmínky skenování, například barevný režim a velikost strany, se nastaví automaticky podle skenovaného dokumentu.

● Automatická detekce rozlišení

Tato funkce, je-li povolena v aplikaci CaptureOnTouch nebo v nastaveních ovladače, detekuje obsah dokumentů a automaticky určuje rozlišení skenování.

● Skenování Folio

Skenovat můžete i přeložené dokumenty. Skener naskenuje obě strany a zkombinuje oba obrazy do jednoho obrazu.

● Narovnat

Skener vyrovná obraz, jestliže podle obrazu zjistí, že byl dokument vložen našikmo.

● Ultrazvuková detekce podávání více listů

Ultrazvukové vlny slouží k zjišťování stránek podaných ve stejnou dobu a také prostoru mezi nimi. Skenování se zastaví, pokud se zjistí podání více listů.

● Režimy vylepšení textu

Skener je vybaven režimem pokročilého zdokonalení textu (pouze pro Windows), který je určen ke zvýrazňování textu z dokumentů s tmavým nebo nestejnoměrným pozadím, a režimem Vyspělého zdokonalení textu II, který zvýrazňuje text v případě, že je světlý text i pozadí. U některých typů dokumentů nemusí tyto režimy fungovat.

● Odstranění barvy

Skener je vybaven funkcí Odstranění barvy, která vám umož určit, kterou barvu má skener ze skenovaného obrazu vypustit při

černobílém skenování nebo skenování ve stupních šedi.

ňuje

● Funkce Vynechání prázdné stránky

Skener je vybaven funkcí Vynechání prázdné stránky, která umožňuje skenovat dokument bez ukládání prázdných stránek, bez ohledu na to, zda je dokument jedno nebo oboustranný. Naskenují se obě strany, ale u výsledných obrazů posouzených jako pocházejících z prázdné stránky je uložení obrazu přeskočeno.

● Funkce Předběžné skenování

Skener je vybaven funkcí předběžného skenování, která umožňuje upravit kontrast a jas podle předběžně naskenovaného obrazu, a poté upravený obraz poslat ke zpracování do aplikace bez nutnosti dokument znovu skenovat.

● Rychlé skenování

Stisknutím tlačítka Start spustíte aplikaci CaptureOnTouch. Skenování potom můžete provést jednoduše tak, že budete postupovat podle pokynů na obrazovce.

● Výběr úlohy skenování

Podmínky a metody skenování můžete zaregistrovat, abyste mohli skenované obrazy zpracovávat jako úlohy; v aplikaci CaptureOnTouch je možné zaregistrovat až 10 úloh. Pouhým výběrem zaregistrované úlohy můžete provádět operace skenování v určeném pořadí.

● Auto Start

Skener je vybaven funkcí Auto Start, která umožňuje automaticky spustit skenování, když je detekován dokument umístěný do podavače.

● Úsporný režim

Skener je zkonstruován tak, aby šetřil energii, a proto pokud neskenuje dokumenty, vstoupí do úsporného režimu.

Tip

Podle používaného softwaru nemusí být některé funkce dostupné.

Názvy a funkce dílů

Pohled zepředu

7 8

9 wa

Přední jednotka

Tuto jednotku otevřete, pokud potřebujete vyjmout papír zachycený uvnitř skeneru, vyčistit vnitřek skeneru nebo vyměnit válečky.

2 Výstupní kapsa

Zde vystupují naskenované dokumenty.

3 Prodlužovací desky podavače

Tyto desky vytáhněte při vkládání dlouhých dokumentů.

4 Výstupní podpěra

Tuto podpěru vytáhněte při vkládání dlouhých dokumentů.

5 Podávací podpěra

Tuto podporu vytáhněte pro podepření vkládaných dokumentů.

6 Přihrádka podavače dokumentů

Tuto přihrádku otevřete při podávání dokumentů pro skenování.

7 Tlačítko napájení

Zapíná a vypíná skener.

8 Tlačítko Start

Slouží k zahájení skenování dokumentu v přihrádce podavače dokumentů.

9 Kontrolka výběru podavače

Ukazuje aktuální způsob podávání dokumentů podle polohy páčky výběru podavače.

Poloha páčky Barva kontrolky

Horní (vedlejší podávání) Oranžová Dolní (standardní podávání) Černá

wa Páčka výběru podavače

Tato páčka slouží ke změně způsobu podávání dokumentů.

ws Konektory

K dispozici jsou konektory pro připojení napájecího adaptéru a kabelu USB. (Viz str. 23)

wd Páčka výběru vysunutí

Tato páčka slouží ke změně způsobu vysunování dokumentů.

Konektory

Pohled zezadu

Napájecí konektor

Sem připojte dodávaný napájecí adaptér.

2 Konektor USB

Sem připojte dodávaný kabel USB.

Tlačítko OPEN [OTEVŘÍT]

Toto tlačítko stiskněte pro otevření přední jednotky.

2 Slot Kensington

Připojte bezpečnostní uzamykatelný kabel nebo něco podobného.

3 Drážky na kabely

Zajistěte kabel USB a napájecí šňůru připojené ke skeneru podél zadní části skeneru. Tyto drážky využijte, pokud chcete kabely vést na druhou stranu, než kde jsou kabely.

Základní provoz

Dokumenty

Skener může skenovat dokumenty v rozsahu formátů od vizitek po formát Legal/A4. Velikosti dokumentů, které tento skener skenuje, jsou uvedeny dále.

Běžný papír

Formát

Šířka: 50,8 mm až 216 mm Délka: 53,9 mm až 356 mm*

Tloušťka papíru:

Při použití dráhy U-Turn: 52 až 128 g/m

0,06 až 0,15 mm

Při použití přímé dráhy: 40 až 209 g/m

0,05 až 0,25 mm

* Nastavení skeneru na režim dlouhého dokumentu umožní

skenování dokumentů dlouhých až 3000 mm. Více informací o režimu dlouhého dokumentu najdete v části „Nastavení režimu

dlouhého dokumentu“ na str. 33.

DŮLEŽITÉ

Skenované dokumenty musí odpovídat určitým kritériím. Následující položky si pečlivě přečtěte.

•Při skenování více dokumentů rozdílných rozměrů vkládejte

dokumenty tak, aby pokrývaly celý rozsah válečků podavače.

•Při skenování dokumentů dlouhých 70 mm nebo méně používejte přímou dráhu.

• Skenování dokumentů před zaschnutím inkoustu může způsobit problémy se skenerem. Vždy se před skenováním ujistěte, že dokumenty jsou suché.

• Skenování dokumentů, které jsou napsané tužkou nebo podobným materiálem, může znečistit válečky a skenovacího skla, což může vést ke skvrnám na naskenovaném obrázku a přenést pak nečistoty na dokumenty. Po skenování takovýchto dokumentů vždy vyčistěte vnitřní části skeneru.

•Při skenování oboustranného dokumentu na tenkém papíře může druhá strana dokumentu prosvítat. V takovém p skenováním takového dokumentu upravte v softwarové aplikaci intenzitu skenování.

• Doporučujeme, abyste tenké dokumenty podávali po jednom listu.

• Skenování těchto typů dokumentů může způsobit uvíznutí papíru nebo poruchu skeneru. Chcete-li takový dokument skenovat, vytvořte si jeho kopii a naskenujte kopii.

Na papíru jsou vrásky nebo čáry po přehybech

Papír je zmuchlaný

Papír má trhliny

Papír se sponkami nebo svorkami

řípadě před

Uhlový papír

Papír s povrchovou úpravou

Extrémně tenký dokument, například poloprůhledný papír

Dokumenty s nadměrným papírovým prachem

Válečky podavače

•Doporučujeme, abyste dokumenty přesahující 356 mm podávali po jednom listu.

Vizitka

Velikost: 50 mm x 53,9 mm nebo větší Gramáž: 300 g/m Orientace: Pouze svislé podávání

0,35 mm nebo méně

DŮLEŽITÉ

Pokud není možné řádně zavést hromádku vizitek, snižte počet vizitek v hromádce.

Karta (plastová nebo laminovaná)

Velikost: 53,9 mm x 85,5 mm (norma ISO) Tloušťka karty: 0,76 mm nebo méně Orientace: Pouze vodorovné podávání Cesta podávání: Pouze přímá dráha Je možné skenovat embosované karty.

UPOZORNĚNÍ

•Při skenování karet používejte přímou dráhu.

• Pokud umísťujete karty, které se mají podávat svisle, je možné, že nebudou vysunuty správně a zachycené karty mohou být při vyjímání poškozeny. Při vkládání karet dbejte na orientaci.

• Embosované karty možná nebude možné naskenovat správně, závisí to na typu embosování.

Jak dokumenty vkládat

Přepínání metody podávání a metody vysunutí

Pro přepínání metody podávání a metody vysunutí používejte dvě páčky na skeneru na základě typu skenovaného dokumentu.

Páčka výběru podavače

Standardní podávání

Páčka výběru vysunutí

Dráha U-Turn Přímá dráha

Zde jsou metody podávání a vysunutí a polohy páček pro každý typ dokumentu.

Typ dokumentu

Standardní papír a vizitky

Plastové karty, silný papír, tenký papír a svázaný nebo sepnutý papír

Metoda podávání (poloha páčky)

Standardní podávání (dole)

Vedlejší podávání (nahoře)

Vedlejší podávání

Metoda vysunutí (poloha páčky)

Dráha U-turn (nahoře) nebo přímá dráha (dole)

Pouze přímá dráha (dole)

Vkládání dokumentů pro standardní podávání

Při jednorázovém skenování více dokumentů by se běžně mělo používat standardní podávání. Standardní podávání umožňuje podávání více dokumentů s oddělováním každé strany.

Otevřete přihrádku podavače dokumentů.

Vytáhněte podávací podpěru.

Při skenování dlouhých dokumentů vytáhněte prodlužovací desky podavače a výstupní podpěru.

Nastavte páčku výběru podavače a páčku výběru vysunutí.

Nastavte páčku výběru podavače na polohu standardního podávání (poloha dole). Nastavte páčku výběru vysunutí na polohu dráhy U-turn ( ).

Při skenování dokumentů, které obsahují standardní papír i plastové karty, použijte přímou dráhu.

Nastavte vodítka dokumentu podle šířky skenovaného dokumentu.

Položte dokument.

Vložte dokument do přihrádky podavače tak, aby přední strana byla dopředu a horní část byla nahoře.

Po vložení dokumentu do podavače zarovnejte vodicí lišty dokumentu podle obou okrajů dokumentu.

DŮLEŽITÉ

•Při vkládání dokumentů do podavače dávejte pozor, abyste si nepořezali ruce o okraje papíru.

•Ujistěte se, že dokument nepřesahuje přes značky hranice maximálního množství vloženého papíru ( ) na vodicích lištách. Vložit lze až 30 listů běžného papíru (80 g/m

•Před umístěním dokumentu se ujistěte, že neobsahuje svorky, spony nebo jiné kovové předměty. Tyto předměty mohou způsobit požár nebo elektrický šok, poškodit dokument nebo způsobit uvíznutí papíru či poruchu skeneru.

•Při používání skeneru nenoste volné oděvy a šperky, které by se mohly ve skeneru zachytit. Mohlo by dojít ke zranění. Zejména si dejte pozor na kravaty a dlouhé vlasy. Pokud se uvnitř skeneru zachytí nějaký předmět, neprodleně vypněte vypínač napájení a odpojte napájecí kabel ze zásuvky, aby se skenování zastavilo.

•Před vložením do podavače vždy vyhlaďte jakékoli sklady nebo ohyby dokumentů. Pokud je přední okraj dokumentu zvlněný, může dojít k uvíznutí papíru.

• Pokud se podávání zastaví kvůli chybě systému nebo uvíznutí papíru, když probíhá skenování, problém vyřešte, ujistěte se, že byl uložen naskenovaný obraz poslední úspěšně podané stránky, a pak obnovte skenování zbývajících stránek dokumentu.

•Po dokončení skenování zavřete přihrádku podavače, aby se zabránilo poškození skeneru v době, kdy se nepoužívá.

• I když je možné při skenování používat standardní podávání v kombinaci s přímou dráhou, vícestránkové dokumenty budou v takových případech vysunuty v opačném pořadí.

• Pokud v nastaveních ovladače skeneru zaškrtnete políčko [Upsidedown feeding] [Podávání převráceně], můžete do skeneru vkládat dokumenty v opačné orientaci (viz str. 52, str. 76).

) najednou.

Zaškrtnuté políčko

Výchozí

[Upside-down feeding] [Podávání převráceně]

Vkládání dokumentů pro vedlejší podávání

Při skenování silného dokumentu po jedné straně nebo skenování dokumentu, který má více stran spojených k sobě, nastavte podávání dokumentů na vedlejší. Díky tomu může být vložený dokument naskenován bez oddělení stran, a to bez ohledu na jejich počet.

Nastavte páčku výběru podavače a páčku výběru vysunutí.

Nastavte páčku výběru podavače na polohu vedlejšího podávání (poloha nahoře). Kontrolka výběru podavače bude svítit oranžově. Nastavte páčku výběru vysunutí na polohu přímé dráhy ( ).

Nastavte vodítka dokumentu podle šířky dokumentu.

Vložte dokument do přihrádky podavače dokumentů.

DŮLEŽITÉ

•Při použití přímé dráhy se dokumenty vysunují v přední části skeneru. Do prostoru vysunování dokumentu nedávejte nic, co by blokovalo výstup papíru. Položte skener také na hladký povrch, aby dokumenty mohly hladce vysunovány.

Vkládání karet

Nastavte páčku výběru podavače a páčku výběru vysunutí.

•Při skenování vícestránkových dokumentů, které jsou spojeny dohromady, například faktur, umístěte dokumenty tak, aby spojený okraj byl směrem dolů.

+ 73 hidden pages
