CAME ZM2 User Manual

CANCELLI AUTOMATICI

SERIE Z |

SCHEDA COMANDO

CONTROL BOARD

TARJETA DE MANDO

Z

SERIES

CENTR.

3.15A

|

SERIE Z

ZM2

T.C.A.

T.L.

CH1

FUS.

CH2

TR2M.

O
N

2134567

8910

Documentazione

Tecnica

ESPAÑOL

S09

/

rev. 3

10/2002

ENGLISH

/

©

CAME

CANCELLI

AUTOMATICI

319S09-1

ITALIANO

ITALIANO—ENGLISH—ESPAÑOL

ITALIANO

CARA TTERISTICHE GENERALI

DESCRIZIONE SCHEDA

La scheda comando ZM2 è progettata e
costruita interamente dalla CAME CAN­CELLI AUTOMATICI S.p.A..
Adatta al comando di automazioni a 230V
monofase con potenza fino a 600W, fre­quenza 50÷60Hz, in particolare per i
motoriduttori serie ATI, FERNI, FROG,
KRONO, FAST,C, H, BX e BY (esclusi
BXE, BY1500) per cancelli e portoni re­sidenziali e industriali (battenti, scorre­voli, a libro, sezionali, etc.).
Va montata all’interno dei contenitori in
ABS (S4339 o S4340) con grado di pro­tezione IP54, dotati di presa per il riciclo
d’aria e di relativo trasformatore.
Alimentata a 230V sui morsetti L1 e L2,
ed è protetta in ingresso con due fusibili
di linea da 5A, mentre i dispositivi di
comando a bassa tensione (24V) sono
protetti con fusibile da 3.15A.
La potenza complessiva degli accesso­ri (24V) non deve superare i 20W.

SICUREZZA

Le fotocellule possono essere collega­te e predisposte per:

Riapertura

­cellule rilevando un ostacolo durante la
fase di chiusura delle ante, provocano
l'inversione di marcia fino alla completa
apertura, dispositivo collegato sui mor­setti 2-C1;

in fase di chiusura, le foto-

FUSIBIL I

LINEA 5A

QUAD R O COMA N DO

ZM2

1
2

ENGLISH ESPANOL

GENERAL CHARACTERISTICS

BOARD DESCRIPTION

The ZM2 command board is fully de­signed and manufactured by CAME CAN­CELLI AUT OMATICI S.p.A..
It is suitable for controlling 230V single
phase automated units with power up to
600W, 50-60Hz frequency, in particular
for the ATI, FERNI, FROG, KRONO, F AST,
C, H, BX and BY series ratio motors (ex­cept for BXE, BY1500) for residential and
industrial gates (swing, sliding, fold-out,
sectional, etc.).
It should be mounted inside ABS
cases (S4339 or S4340) with IP54 pro­tection, equippped with intake for air re­cycling and related transformer.
Powered with 230V across terminals L1
and L2 and is input protected by two 5A
line fuses, while the low voltage (24V)
command devices are protected by a

3.15A fuse.
The total power of the accessories (24V)
must not exceed 20W.

SAFETY

Photocells can be connected to obtain:

- Re-opening during the closing cycle, the
photocells on detecting an obstacle while
closing the door, cause the movement di­rection to be reversed until opening is
complete (2-C1);

La tarjeta de mando ZM2 ha sido
diseñada y fabricada completamente
por CAME CANCELLI AUTOMATICI
S.p.A..Sirve para el accionamiento de
automatizaciones de 230V monofásica
con potencia de hasta 600W , frecuencia
50˜60Hz; en especial para los
motorreductores de la serie A TI, FERNI,
FROG, KRONO, FAST, C, H, BX y BY
(excluidos BXE, BY1500) para cancelas
y puertas residenciales e industriales
(de batiente, de corredera, plegables,
seccionales, etc.). Se monta dentro de
cajas de ABS (S4339 o S4340) con
grado de protección IP54, con toma
para la recirculación de aire y
transformador respectivo.
Es alimentada a 230V en los bornes L1
y L2, y en la entrada está protegida por
dos fusibles de línea de 5A, mientras
que los dispositivos de mando de baja
tensión (24V) están protegidos con
fusibles de 3,15A. La potencia total de
los accesorios (24V) no debe superar
los 20W .

Las fotocélulas pueden estar
conectadas y predispuestas para:

­fotocélulas detectan un obstáculo
durante la cierre de la hojas, causando
la inversión del movimiento hasta que
se abre totalmente, (2-C1);

AF

CARACTERISTICAS GENERALES

DESCRIPCIÓN DE LA TARJETA

SEGURIDAD

Reapertura

en la fase de cierre, las

-

Richiusura

cellule rilevando un ostacolo durante la
fase di apertura delle ante, provocano
l’inversione di marcia fino alla completa
chiusura, dispositivo collegato sui mor­setti 2-CX, dip n°8 e dip n°2 (selettore
funzioni a due vie) posizionato in OFF;

Stop parziale

­movimento con conseguente predis­posizione alla chiusura automatica, di­spositivo di sicurezza collegato sui
morsetti 2-CX, dip n°8 in OFF e dip n°2
(selettore funzioni a due vie) posiziona­to in ON;

-

Stop totale

con l'esclusione del ciclo di chiusura
automatica; per riprendere il movimen-

ITALIANO—ENGLISH—ESPAÑOL

to bisogna agire sulla pulsantiera o sul
radiocomando;

Nota

: Se un contatto di sicurezza nor­malmente chiuso (2-C1, 2-CX, 1-2) si
apre, viene segnalato dal lampeggio del
LED segnalazione (n°12).

- F

unzione del test di sicurezza

comando di apertura e chiusura delle
ante, la centralina verifica l'efficenza delle
fotocellule (vedi pag. 18÷19).

ACCESSORI COLLEGABILI

-

Lampada di segnalazione "cancello

aperto"

-

Lampada ciclo.

la zona di manovra, rimane accesa dal
momento in cui le ante iniziano l'apertu­ra fino alla completa chiusura (compre­so il tempo di chiusura automatica). Nel
caso non venga inserita la chiusura
automatica rimane accesa solo durante
il movimento, collegarla sui morsetti
E-E3;

-

Elettroserratura

morsetti 11-S;

ALTRE FUNZIONI SELEZIONABILI

-

Chiusura automatica.

re di chiusura automatica si autoali­menta a fine-tempo corsa in apertura. Il
tempo prefissato regolabile, è comun­que subordinato dall'intervento di even­tuali accessori di sicurezza e si esclude
dopo un intervento di "stop" o in man­canza di energia elettrica;

-

Rilevazione di presenza ostacolo

motore fermo (cancello chiuso, aperto o
dopo un comando di stop totale), impe­disce qualsiasi movimento se i disposi­tivi di sicurezza (es. fotocellule) rilevano
un ostacolo;

-

Colpo d’ariete.

apertura, le ante premono in battuta di
chiusura per un secondo, facilitando
l’operazione di sgancio dell’elettro­serratura collegata sui morsetti 11-S.
É attivo solo se le ante sono chiuse e a
fine tempo lavoro, oppure alla 1a mano­vra dopo aver dato tensione all’impian­to.

in fase di apertura, le foto-

, arresto del cancello se in

(1-2), arresto del cancello

. Ad ogni

, collegarla sui morsetti 10-5;

Lampada che illumina

24V, collegarla sui

Il temporizzato-

Ad ogni comando di

- Re-closing during the opening cycle, the
photocells on detecting an obstacle while
opening the door, cause the movement
direction to be reversed until closing is
complete, device connected to the termi­nals 2-CX, dip N°. 8 and dip N°. 2 (two­way function selector) positioned in OFF;

Partial stop, the gate is stoped if moving

­thus preparing for automatic closing, safe­ty device connected to the terminals 2­CX, dip N°. 8 to OFF and dip N°. 2 (two­way function selector) positioned in ON;

- Total stop (1-2), shutdown of gate mov e­ment without automatic closing; a push­button or radio remote control must be
actuated to resume movement).
NB: If an NC safety contact (2-C1, 2-CX,
1-2) is opened, the LED (n°12) will flash
to indicate this fact.

-

Safety test function. The control unit will
now check the safety system every time
an opening or closing command is given
(see p. 18-19).

ACCESSORIES WHICH CAN BE CON­NECTED TO THIS UNIT

- “Gate open” signal light (10-5);

- Cycle lamp. The lamp which lights the
manoeuvring zone: it remains lit from the
moment the doors begin to open until they
are completely closed (including the time
required for the automatic closure). In
case automatic closure is not enabled,
the lamp remains lit only during move­ment (E-E3);

- Electric lock (11-S);

OTHER FUNCTIONS A VAILABLE

- Automatic closing. The automatic clos­ing timer is automatically activated
at the end of the opening cycle. The pre­set, adjustable automatic closing time is
automatically interrupted by the activation
of any safety system, and is deactivated
after a STOP command or in case of pow­er failure;

- Obstacle presence detection: When the
motor is stopped (gate is closed, open or
half-open after an emergency stop com­mand), the transmitter and the control
pushbutton will be deactivated if an ob­stacle is detected by one of the safety

. A

devices (for example, the photocells);

- Hammer movement. At every opening
command, the wings press the closing
stop-ledge for a second, thus facilitating
the release operation of the electric lock
connected to terminals 11-S.
It is only active if the wings are closed
and at the end of the work time or at the
1st manoeuvre after the system has been
powered;

-

Recierre

fotocélulas detectan un obstáculo du­rante la apertura de la hojas, causando
la inversión del movimiento hasta que
se cierran totalmente, dispositivo co­nectado a los bornes 2-CX, dip n°8 y dip
n°2 (selector de funciones de dos vias)
colocados en OFF;

-

Parada parcial,

se encuentra en movimiento con la con­siguiente predisposición al cierre auto­mático, dispositivo conectado a los bor­nes 2-CX, dip n°8 en OFF y dip n°2 (se­lector de funciones de dos vias) colo­cado en ON;

-

Parada total

excluyendo el posible ciclo de cierre
automático; para reactivar el movi­miento es preciso actuar en el teclado
o en el mando a distancia);

Nota

seguridad normalmente cerrado (2-C1,
2-CX, 1-2) es señalada por medio del
destello del LED de señalización (n°12).

-

Función de las pruebas de seguridad.

Permite a la central comprobar la efi­ciencia en los dispositivos de seguri­dad después de cada comando de aper­tura y cierre (véase pág. 18-19).

ACCESORIOS CONECTABLES

-

Lámpara de señal de “puerta abierta”

(10-5);

-

Lámpara ciclo.

la zona de maniobra: se queda encen­dida a partir del momento en que las
hojas empiezan la apertura hasta el cie­rre completo (incluyendo el tiempo de
cierre automático). Si no se habilita el
cierre automático, el cierre permane­ce encendido sólo durante el movimien­to (E-E3).

-

Cerradura eléctrica

-

Cierre automático

cierre automático se autoalimenta en
fin-de-tiempo carrera en fase de aper­tura. El tiempo prefijado regulable, sin
embargo, está subordinado a la inter­vención de posibles accesorios de se­guridad y se excluye después de una
intervención de parada o en caso de
falta de energía eléctrica;

-

Detección de presencia obstáculo.

Con el motor parado (puerta cerrada,
abierta o en posición semi-abierta ob­tenida a través de un comando de stop
total), anula cualquier función del trans­misor o del botón en caso de obstáculo
detectado por los dispositivos de se­guridad (por ejemplo: fotocélulas);

-

Golpe de ariete.

mando de apertura, las hojas presio­nan en el tope de cierre por un segun­do, facilitando la operación de desen­ganche de la cerradura eléctrica conec­tada en los bornes 11-S.

en la fase de apertura, las

parada de la puerta si

(1-2), parada de la puerta

: La apertura de un contacto de

Lámpara que alumbra

(11-S);

OTRAS FUNCIONES

SELECCIONABLES

. El temporizador de

Cada vez que se da un

-2-

-

Funzione a "uomo presente"

namento del cancello mantenendo pre­muto il pulsante (esclude la funzione del
radiocomando);

-

Prelampeggio.

apertura o di chiusura, il lampeggiatore
collegato su W-E, lampeggia per 5 se­condi prima di iniziare la manovra;

-

Apertura parziale

del secondo motore, regolata tramite
trimmer TRM2, viene attivata collegan­dosi ai morsetti 2-3P, selezionare il dip
n°1 in ON, selettore a due vie;

-

Apertura pedonale

dell'anta del secondo motore, viene at­tivata collegandosi ai morsetti 2-3P,
selezionare il dip n°1 in OFF, selettore a
due vie;
Nota: se si attiva il comando di apertura
parziale o pedonale dopo un ripristino di
linea, genera l'apertura completa di en­trambe le ante;
Il contatto 2-3P ha la funzione di passo­passo. Questa funzione interviene du­rante la fase di chiusura o a motore
fermo in posizione di apertura, inverten­do il senso di marcia. Si esclude durante
la fase di apertura.
Premendo il pulsante 2-3P durante la
fase di chiusura di entrambe le ante,
quest’ultime invertono il senso di mar­cia fino alla completa apertura.

Dopo un comando di

, apertura dell’anta

, apertura totale

. Funzio-

- Tipo di comando:

-apre-stop-chiude-stop con pulsante e/
o trasmettitore;

-apre-chiude con pulsante e/o trasmet-

titore;

-solo apre per trasmettitore.

REGOLAZIONI

- Tempo chiusura automatica;

- Tempo apertura parziale;

- Tempo di ritardo di chiusura del secon­do motore;

- Tempo lavoro.

- "Operator present" function: Gate oper­ates only when the pushbutton is held
down (the radio remote control system is
deactivated);

- Pre-flashing. After an opening or clos­ing command, the flasher connected to
the W-E flashes for 5 seconds before be­ginning the procedure;

- Partial opening, the opening of the sec­ond motor’s door, controlled by the TRM2
trimmer, is activated by connecting it to
the 2-3P terminals. Select dip switch n°1
set to ON, two- way selector;

-

Pedestrian opening, the total opening
of the second motor’s door is activated by
connecting it to the 2-3P terminals
Select dip switch n°1 set to OFF, two-way
selector:
Note: if the partial or pedestrian opening
command is activated after restoring the
power supply, both doors will open com­pletely.
The 2-3P contact has a step-by-step func­tion. This function is activated during the
closing mode or when the motor is shut
down in an open position, reversing the
doors’ direction. This does not happen in
the opening mode. By pressing key 2-3P
during both doors’ closing mode, they
change direction until they are fully open.

- Type of command:

-open-stop-close-stop for pushbutton and
radio transmitter;

-open-close for pushbutton and radio
transmitter;

-open only for radio transmitter.

ADJUSTMENTS

- Automatic closure time;

- Partial opening time;

- Delay in closing of the M2 motor;

- Operating time..

Está activo sólo si las hojas están ce­rradas y al final del tiempo de funciona­miento, o bien en la 1
haber conectado la tensión a la instala­ción;

-

Función a "hombre presente"

namiento de la puerta manteniendo pul­sada la tecla (excluye la función del
mando a distancia);

-

Preintermitencia.

do de apertura o cierre, la lámpara in­termitente conectada en W-E, parpadea
por 5 segundos antes de comenzar la
manibra;

-

Apertura parcial

del segundo motor, regulada mediante
el trimmer TRM2, se activa conectado
los bornes 2-3P, coloque el dip n°1 en
ON, selector de dos vías;

-

Apertura peatonal

la hoja del segundo motor, se activa
conectado los bornes 2-3P, coloque el
dip n°1 en OFF, selector de dos vías;
Nota: si se activa el mando de apertura
parcial o peatonal después del resta­blecimiento de la tensión, las dos hojas
se abren completamente.
El contacto 2-3P tiene la función de
paso a paso. Dicha función se activa
durante el cierre o con el motor deteni­do en posición de apertura, invirtiendo
el sentido de marcha. Se excluye du­rante la apertura.
Al pulsar el botón 2-3P, durante el cie­rre de ambas hojas, éstas invierten el
sentido de marcha hasta la apertura
completa.

-

Tipo de mando;

-apertura-parada-cierre-parada para te­cla y transmisor de radio;

-apertura-cierre para tecla y transmi­sor de radio;

-sólo apertura para transmisor de ra­dio.

REGULACIONES

- Tiempo cierre automático;

- Tiempo apertura parcial;

- Retraso cierre motor 2;

- Regulación tiempo trabajo.

a

maniobra tras

. Funcio-

Después de un man-

, apertura de la hoja

, apertura total de

ITALIANO—ENGLISH—ESPAÑOL

Attenzione! Prima di interve-

nire all’interno dell’apparecchiatura,
togliere la tensione di linea.

Important! Disconnect the unit
from the main power lines before
carrying out any operation inside the
unit.

¡Atención! Antes de actuar
dentro del aparato, quitar la tensión
de línea.

-3-

SCHEDA BASE - MOTHERBOARD - TARJETA BASE

1313

13

1313

2 3 4

L1T

L2T

1

02412

Nero

Black

33

3

33

ITALIANOóENGLISHóESPA—OL

22

2

22

FUS.

CENTR.

3.15A

FUSIBILI
LINEA 5A

11

1

11

44

4

55

44

66

5

6

55

66

T.C.A.

T.L.

CH1

CH2

1212

12

1212

QUADRO COMANDO

ZM2

Negro

77

88

7

8

77

88

TR2M.

Rosso

Red

Rojo

21 3 4567 8910O

N

1111

11

1111

AF

21

99

9

99

Nota: serie FROG, collegare
i fili neri che fuoriescono
dalla scheda sui connettori
del condensatore del 1∞ mo­tore e i fili rossi sul conden­satore del 2∞ motore.

COMPONENTI PRINCIP.

1 Morsettiere di collegamento
2 Fusibili di linea 5A
3 Fusibile centralina 3.15A
4 LED di segnalazione tensione

presente (24V)

5 Pulsanti di memorizzazione codice

radio
6 Trimmer di regolazione tempo lavoro
7 Trimmer di regolazione tempo di

chiusura automatica
8 Trimmer di regolazione ritardo

chiusura 2∞ motore
9 Selettore funzioni a 2 dip (pag.23)
10 Selettore funzioni a 10 dip (pag.20˜22)
11 Innesto scheda radiofrequenza ìAFî

(vedi tabella)
12 LED segnalazione
13 Limitatore di coppia (vedi pagina 17)

NB: FROG series, connect the
black wires coming out of the
board to the connectors of the
first motorís condenser and
the red wires to the second
motorís condenser.

MAIN COMPONENTES

1 Terminal block for external conections
2 Line fuses, 5A
3 Fuse on central control unit, 3.15A
4 24V power-supply signalling LED
5 Radio-code save buttons

6 Trimmer for adjustment operating time
7 Trimmer for adjustment automatic

closing

8 Trimmer for adjustment delay on closing

cycle - motor 2

9 2-Dip function switch (see pag.23)

10 10-Dip function switch (see pag.20˜22)
11 Socket AF radiofrequency board (see

table)

12 Signal LED
13 Motor torque limiter (see pag.17)

Nota: serie FROG, conec­tar los hilos negros que sa­len de la tarjeta en los co­nectores del condensador
del 1∞ motor y los hilos ro­jos en el condensador del
2∞ motor.

PRINCIPALES COMPONENTES

1 Caja de bornes para las conexiÛnes

2 Fusibles de lÌnea 5A
3 Fusible lÛgica de mando 3.15A
4 Indicador luminoso de alimentaciÛn

de 24V

5 Teclas de memorizaciÛn del cÛdigo

radio
6 Trimmer de regulaciÛn tiempo trabajo
7 Trimmer de regulaciÛn tiempo cierre

autom·tico
8 Trimmer de regulaciÛn retraso cierre

motor 2
9 Selector de funciones con 2 dip (vedas

p·g.23)
10 Selector de funciones con 10 dip

(vedas p·g.20˜22)
11 ConexiÛn tarjeta radiofrecuencia AF

(vedas tabla)
12 Led de seÒal
13 Limitador de par motor (ver p·g.17)

-4-

COLLEGAMENTI ELETTRICI -

L1 L2 U V W X Y E E3

ELECTRICAL CONNECTIONS -

2

FA1

FA2

FC1

FC2

10 11 TS S 1 2 3 3P 4 5 7 2 C1CX

CONEXIONES ELÉCTRICAS

B1B2

L1
L2

U
W
V

X
W
Y

Nel caso si utilizzi un solo motore:

- collegare il motore in uscita XWY;

- i contatti dei finecorsa (2-F A1, 2-FC1)
devono essere aperti.

W
E

E

E3

Alimentazione quadro comando - 230V (a.c.)

Power supply for control unit - 230V (a.c.)

Alimentación cuadro de mando - 230V (a.c.)

Collegamento 1 Motore (ritardato in apertura)

Connection for 1 motor (delayed in opening)

Conexionado 1 motor (redardo en apertura)

Collegamento 2 Motore (ritardato in chiusura)

Connection for 2 motor (delayed in closing)

Conexionado 2 motor (redardo en cierre)

If only one motor is used:

- connect the motor to output XWY;

- the contacts of the limit switches (2-FA1,
2-FC1) must be open.

Si se usa un solo motor:

- conecte el motor a la salida XWY;

- los contactos de final de carrera (2­FA1, 2-FC1) deben estar abiertos.

Uscita 230V (a.c.)-25W max. in movimento (es. lampeggiatore)

230V (a.c.)-25W max. output in motion (e.g. flashing light)

Salida de 230V (a.c.) en movimiento (p.ej. conexión lámpara
intermitente)

Collegamento lampada ciclo (230V-25W)

Connection (230V-25W) cycle lamp

Conexionado lámpara ciclo (230V-25W)

ITALIANO—ENGLISH—ESPAÑOL

2
FA1

2
FC1

2
FA2

2
FC2

10
5

Finecorsa di apertura del Motore 1

Opening limit switch Motor 1

Final de carrera de apertura del Motor 1

Finecorsa di chiusura del Motore 1

Closure limit switch Motor 1

Final de carrera de cierre del Motor 1

Finecorsa di apertura del Motore 2

Opening limit switch Motor 2

Final de carrera de apertura del Motor 2

Finecorsa di chiusura del Motore 2

Closure limit switch Motor 2

Final de carrera de cierre del Motor 2

Lampada spia (24V-3W max.) "cancello aperto"

(24V-3W max.) "gate-opened" signal lamp

Lampara indicadora (24V-3W max.) "puerta abierta"

10
11

Uscita 24V (a.c.) alimentazione accessori (max 20W)

24V (a.c.) output power supply to accessories (max. 20W)

Salida 24V (a.c.) alimentación accesorios (max 20W)

-5-

















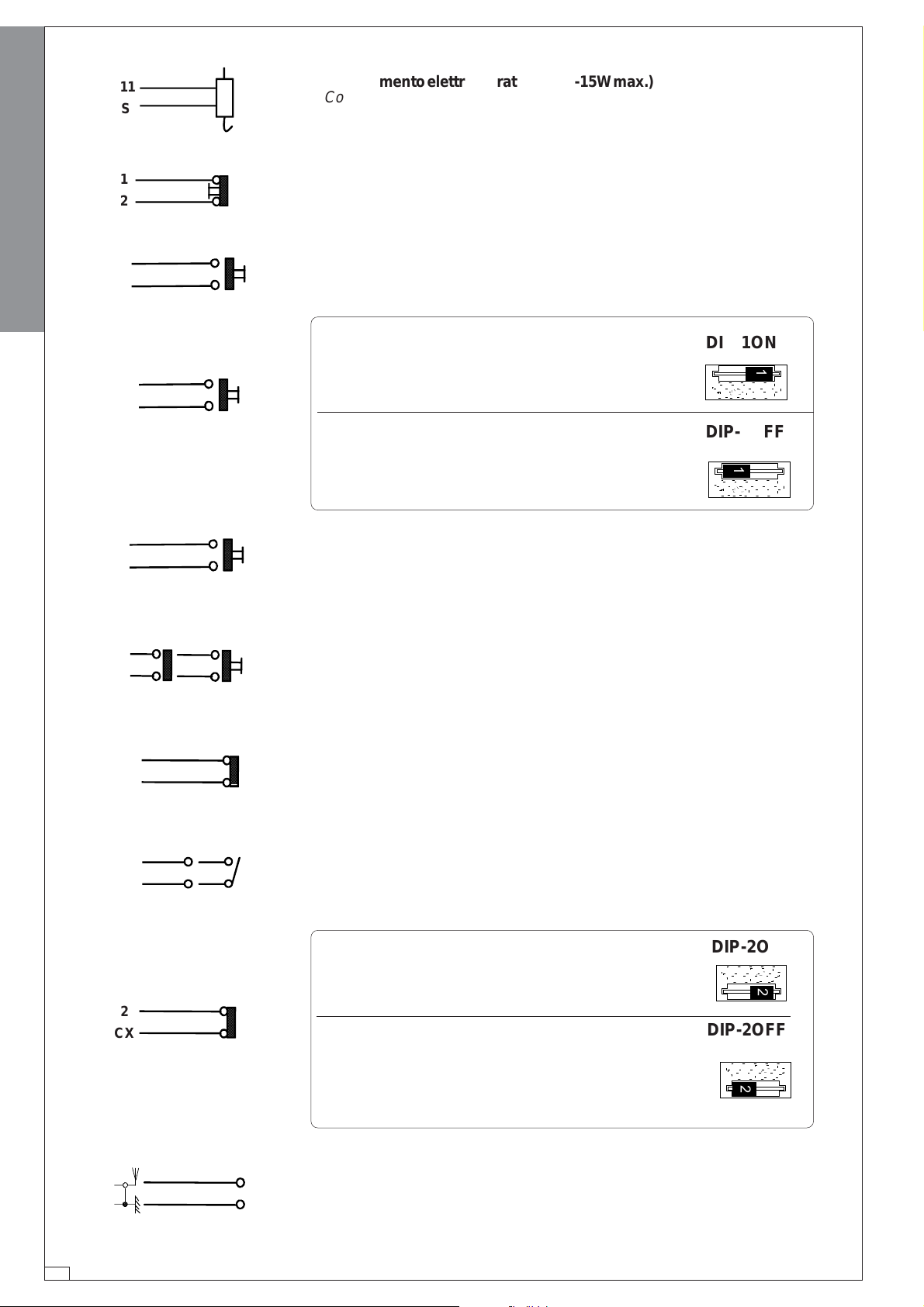

11

S

Collegamento elettroserratura (12V-15W max.)

Connection for electrically-actuated lock: 12V-15W max.

Conexión electrocerradura (12V-15W max.)

ITALIANO—ENGLISH—ESPAÑOL

1
2

2
3

2

3P

2
4

Pulsante di stop (N.C.)

Stop button (N.C.)

Tecla de parada (N.C.

Pulsante apre (N.O.)

Open button (N.O.)

Tecla de apertura (N.O.)

Pulsante (N.O.) per apertura parziale

Button (N.O.) for partial opening

Pulsador (N.O.) para apertura parcial

Pulsante (N.O.) per apertura pedonale

Pushbutton (N.O.) for pedestrian opening

Pulsador (N.O.) para apertura peatonal

Pulsante chiude (N.O.)

(N.O.) Pushbutton-close

Pulsador de cierre (N.O.)

DIP-1ON

1

DIP-1OFF

1

2
7

2

C1

B1
B2

2

CX

Collegamento radio e/o pulsante (N.O.) per comandi
(vedi dip-switch 2-3 sel.funzioni)

Contact radio and/or button for control
(see dip-switch 2-3 function selection)

Contacto radio y/o pulsador para mando
(vedas dip-switch 2-3 seleción función)

Contatto (N.C.) di riapertura in fase di chiusura

Contact (N.C.) for re-opening during closing

Contacto (N.C.) para la reapertura en la fase de cierre

Uscita contatto (N.O.) Portata contatto: 5A - 24V d.c.

Contact output (N.O.) Resistive load: 5A -

24V d.c.

Salida contacto (N.O.) Carga resistiva: 5A - 24V d.c.

Contatto (N.C.) stop parziale

Contact (N.C.) partial stop

Contacto (N.C.) parada parcial

Contatto (N.C.) di richiusura durante l'apertura

Contact (N.C.) for re-closing during opening

Contacto (N.C.) de recierre en la fase de apertura

DIP-2ON

2

DIP-2OFF

2

Collegamento antenna

Antenna connection

Conexión antena

-6-

LIMITATORE DI COPPIA MOTORE /

MOTOR TORQUE LIMITER

/ LIMITADOR DE PAR MOTOR

Per variare la coppia motrice, spostare
il faston indicato (con filo di colore nero)
su una delle 4 posizioni; 1 min. - 4 max

FUS.IBILE
LINEA 5A

FUS.IBILE
LINEA 5A

L1T L2T CT

TEST FUNZIONAMENTO FO TOCELLULE -

To vary the motor torque, move the indicat­ed faston to one of the four positions: 1=min,
4=max

L2T L1T

1

234

02412

T.L. T.C.A.

FUSIBILE

CENTRALINA

2A

L2T

01224

QUADRO COMANDO

ZE4

1

02412

234

21 34567 8910

ON

S4340

L1T

S4339

L1TL2TCT 01224

1234

FUSIBILE
CENTRALINA

2A

FUS.IBILE
LINEA 5A

QUADRO COMANDO
FUS.IBILE
LINEA 5A

ZE4

1234

T.L. T.C.A.

PHOT OCELL FUNCTION TEST

TEST FUNCIONAMIENTO FO TOCELULAS

Para variar el par motor, desplazar el
faston indicado hasta una de las 4 posi­ciones; 1 mín. - 4 máx.

21345678910

ON

ITALIANO—ENGLISH—ESPAÑOL

FIG. 1
ABB. 1

-

+

C.

N.O.

N.C.

«DOC»

Consente alla centralina di verificare
l'efficenza dei dispositivi di sicurezza
(fotocellule) dopo ogni comando di aper­tura o di chiusura. Un eventuale anoma­lia delle fotocellule viene identificata con
un lampeggio del led sul quadro coman­do, di conseguenza annulla qualsiasi
funzione del radiocomando e del pul­sante.
Collegamento elettrico per il funziona­mento del test di sicurezza:
I trasmettitori e i ricevitori delle fotocel­lule devono essere collegati come illu­strati nelle fig.1 e fig.2.

- selezionare il dip 10 in ON per attivare
il funzionamento del test.
IMPORTANTE: Quando si esegue la
funzione test di sicurezza, VERIFI­CARE che NON CI SIANO PONTI tra
i contatti 2-CX, 2-C1 e, se non utiliz­zati, escluderli tramite dip 8 e 9.

10 11 TS S 1 2 3 3P 4 5 7

FIG. 2
ABB. 2

-

+

10 2 TX C NC

+

«DIR»

It allows the gearcase to check the effi­ciency of the safety devices (photoelec­tric cells) after each command to open or
close. Any anomaly of the photoelectric
cells is identified with a flash of the LED
on the control panel; therefore all func­tions of the remote control and buttons
are cancelled.
Electrical connection for safety-test func­tioning.
The transmitters and the receivers of the
photoelectric cells must be connected as
illustrated in figs.1 and 2.

- move dip switch 10 to ON, which will
activate the test function.
IMPORTANT: When the safety test func­tion is performed, check that there are no
jumpers between contacts 2-CX, 2-C1
and, if not being used, exclude them us­ing dip switches 8 and 9.

10 11 TS 1 2 3 3P 4 5 7

Rx

FUSIBI LE 200m A

TX 2

TX 2

-

Permite que la central verifique la efi­ciencia de los dispositivos de seguridad
(fotocélulas) después de cada mando de
apertura o de cierre. Una posible irregu­laridad de las fotocélulas es identifica­da con un parpadeo del indicador lumi­noso en el cuadro de mandos, anulando
toda función de los radiomandos y de
los botones.
Conexión eléctrica para el funciona­miento del ensayo de seguridad.
Los transmisores y receptores de las
fotocélulas se deben conectar tal como
muestran las figuras 1 y 2.

- seleccionar el dip 10 en ON para acti­var el funcionamiento de la prueba.
IMPORT ANTE: cuando se ejecuta la fun­ción de ensayo de seguridad, CONTRO­LE que NO HAYA PUENTES DE CO­NEXIÓN entre los contactos 2-CX, 2-C1
y , si no se los utiliza, desconéctelos con
los dips 8 y 9.

-

-7-

SELEZIONI FUNZIONI -

SELECTION OF FUNCTIONS

- SELECCIÓN DE LAS FUNCIONES

DIP-SWITCH 10 VIE

CH1

CH2

ITALIANO—ENGLISH—ESPAÑOL

FUS.

CENTR.

2A

FUSIBILI
LINEA 5A

1 ON Chiusura automatica attivata;

(1OFF-disattivata)

2 ON "Apre-stop-chiude-stop" con

pulsante (2-7) e radio comando
(scheda AF inserita) attivata;

2 OFF "Apre-chiude" con pulsante (2-

7) e radiocomando (scheda AF
inserita) attivata;

3 ON "Solo apertura" con radioco-

mando (scheda AF inserita)
attivata; (3OFF-disattivata)

4 ON Prelampeggio in apertura e chiu-

sura attivato; (4OFF-disat.)

5 ON Rilevazione presenza ostacolo

attivato; (5OFFdis.)

6 OFF "Uomo presente" (esclude il fun-

zionamento del radiocomando)
disattivata; (6ON - attivata)

7 ON Colpo d'ariete attivato; (per faci-

litare lo sgancio della serratura)
7OFF-disattivato

8 OFF Richiusura in fase di apertura o

stop parziale, collegare il dispo­sitivo di sicurezza ai morsetti
2-CX (vedi selettore funzioni a
due vie, pag. 23);

(se non vengono utilizzati i dispositivi su

2-CX, posizionare il dip 8 in ON)

9 OFF Riapertura in fase di chiusura

attivato; con dispositivo di sicu­rezza collegato ai morsetti 2-C1,
(se non viene utilizzato il dispo­sitivo, selezionare il dip in ON)

10 ON Attivazione test di sicurezza per

la verifica dell'efficenza delle
fotocellule (vedi pag. 18-19) atti­vato; (10 OFF-disattivato)

T.L. T.C.A. TR2M.

QUADRO COMANDO

ZM2

/ 10-WAY DIP-SWITCH /

21 345678910O

N

AF

21

1

O

2

N

DIP-SWITCH 10 VÍAS

4567

3

1 ON Automatic closure enabled;

(1OFF-desabled)

2 ON "Open-stop-close-stop" function

with button (2-7) and radio control
(AF board inserted) enabled;

2 OFF "Open-close" function with button

(2-7) and radio control (AF board
inserted) enabled;

3 ON "Only opening" function with radio

control (AF board inserted) ena-

bled; (3OFF-desabled)

4 ON Pre-flashing (opening and clos-

ing) enabled; (4OFF-des.)

5 ON Obstacle detection device ena-

bled; (5OFFdes.)

6 OFF "Operator present" (radio remote

control is deactivated when func­tion is selected) desabled;

(6ON-enabled)

7 ON Hammer movement enabled; (this

function helps unlock the electric
lock) 7OFF-desabled

8 OFF Re-closure during opening or par-

tial stop, connect safety device to
terminals 2-CX (two-way selec­tor, see p. 23);

(if the devices on the 2-CX terminals are not

used, set Dip 8 in ON)

9 OFF Re-opening in closing phase (con-

nect the safety device on terminals
2-C1) enabled; if not used, set the
dip-switch to ON

10 ON Activates safety test that checks the

photocells proper operation (see
p. 18÷19) enabled; (10OFF-de-

sabled)

8910

ONON

ON

ONON

OFFOFF

OFF

OFFOFF

1 ON Fermeture automatique activé;

(1OFF-éteinte)

2 ON "Ouvre-stop-ferme-stop" avec

bouton (2-7) et commande-radio
(carte AF insérée) activé;

2 OFF "Ouvre-ferme" avec bouton (2-

7) et commande-radio (carte AF
insérée) activé;

3 ON "Soulement ouverture" avec

commande-radio (carte AF in­sérée) activé; (3OFF-éteinte)

4 ON Preclignotement pandant la pha-

se d'ouverture et de fermeture
activé; (4OFF-éteinte.)

5 ON Dispositif de détection

d'obstacle activé; (5OFF étein­te)

6 OFF "Homme mort" (exclut la fonc-

tion radiocommande) éteinte;
(6ON - activé)

7 ON Coup de bélier activé; (pour faci-

liter le déblocage de la serrure)
7OFF-éteinte

8 OFF Fermeture en phase d'ouverture

ou arrêt partiel, brancher le dis­positif de sécurité aux bornes
2-CX (voir sélecteur à deux vo­ies, pag. 23);

(si le dispositif sur 2-CX ne sont pas

utilisés, positionner le dip 8 sur
ON)

9 OFF Réouverture en phase de fer-

meture activé; relier le dispositif
de sécuritè aux bornes 2-C1; s'il
n'est pas utilisé, positionner
l'interrupteur à positions multi­ples sur ON

10 ON Activation du test de sécurité

pour le contrôle du bon fonction­nement des photocellules (voir
pag. 18-19) activé; (10 OFF - éte­inte)

-8-

DIP-SWITCH 2 VIE

FUS.

CENTR.

2A

/ 2-WAY DIP-SWITCH

T.L. T.C . A . TR 2M.

CH1

CH2

21 3456 78910O

N

/ DIP-SWITCH 2 VÍAS

ON

OFF

ONON

ONON

OFFOFF

OFFOFF

1 ON Apertura parziale attivata; con

dispositivo di comando collega­to ai morsetti 2-3P;

1 OFF Apertura pedonale attivata; con

dispositivo di comando collega­to ai morsetti 2-3P;

2 ON Stop parziale attivata; con di-

spositivo di sicurezza collegato
ai morsetti 2-CX;

2 OFF Richiusura in fase di apertura

attivata; con dispositivo di sicu­rezza collegato ai morsetti 2-CX.

FUSIBILI
LINEA 5A

QUADRO COMANDO

ZM2

AF

21

1 ON Partial opening activated; with

command device connected to
terminals 2-3P;

1 OFF Pedestrian opening activated;

with command device connected
to terminals 2-3P;

2 ON Partial stop activated; with safety

device connected to terminals 2­CX;

2 OFF Reclosing during opening acti-

vated; with safety device con-

nected to terminals 2-CX.

1
2

ITALIANO—ENGLISH—ESPAÑOL

1 ON Apertura parcial activa; con dis-

positivo de mando conectado a
los bornes 2-3P;

1 OFF Apertura peatonal activa; con

dispositivo de mando conecta­do a los bornes 2-3P;

2 ON Parada parcial activa; con dis-

positivo de seguridad conectado
a los bornes 2-CX;

2 OFF Cierre durante la apertura acti-

va; con dispositivo de seguridad
conectado a los bornes 2-CX.

REGOLAZIONI -

T.L.

FUS.

CENTR.

2A

FUSIBILI
LINEA 5A

Trimmer T.L.

= Regolazione tempo di
lavoro da un minimo di 0“ a un massimo
di 120”.

Trimmer T.C.A.

= Regolazione tempo di
chiusura automatica da un minimo di 1”
a un massimo di 120”.

Trimmer TR2M

= Regolazione ritardo in
chiusura 2° motore (min. 0”, max. 15”) e
contemporaneamente apertura parzia­le (min. 0”, max. 30”).

T.C.A.

CH1

CH2

ADJUSTMENTS

- REGULACIONES

TR2M

T.L. T.C.A. TR2M.

QUADRO COMANDO

ZM2

21 34567 8910O

N

REGO LAZIONE TRIMMERS

REGOLAZIONE TRIMMERS

TRIMMERS ADJUSTM EN T

TRIMMERS ADJUSTMENT

RÉGLAGE TRIMMERS

AF

21

EINTELLUNG TR IMMERS

REGULACIÓN TRIMMERS

REGULACIÓN TRIMMERS

Trimmer T.L. = Adjusts of operating time
from a minimum of 0” to a maximum of
120”.
Trimmer T.C.A. = Adjustment automatic
closing time from a minimum of 1” to a
maximum of 120”.
Trimmer TR2M = Adjustment delay dur­ing closure of 2nd motor (min. 0”, max. 15”)
and simultaneously partial opening time
(min. 0”, max. 30”).

Trimmer T.L.

= Regulación tiempo de
trabajo, desde un mínimo de 0” hasta un
máximo de 120”.

Trimmer T.C.A.

= Regulación del tiempo
de cierre automático, desde un mínimo
de 1” hasta un máximo de 120”.

Trimmer TR2M

= Regulación del retardo
durante el cierre del 2° motor (min. 0”,
máx. 15”) y contemporáneamente aper­tura parcial (min. 0”, máx. 30”).

-9-

ISTRUZIONI MONT A GGIO -

ASSEMBL Y INSTR UCTIONS -

!!

INSTRUCCIONES MONT AJE

ITALIANO—ENGLISH—ESPAÑOL

1

Assemblare le cerniere a pressione

Assemble the hinges by pressure

Ensamblar las bisagras a presión

15 mm~

scorrono per ruotare

they must slide in order to turn

deslizan para girar

2

Inserire le cerniere nella scatola (sul lato
destro o sinistro a scelta) e fermarle con
le viti e le rondelle in dotazione

Insert the hinges (on the right or left side,
according to choice) and secure using
the screws and washers supplied

Introducir las bisagras (en el lado izquier­do o derecho, a placer) y fijarlas con los
tornillos y las arandelas suministradas a
tal efecto

-10-

295 mm

215 mm

3

Posizionare e fissare la scatola del
quadro

Position and secure the control
panel housing

Colocar y sujetar la caja del cuadro

4

Inserire a scatto il coperchio sulle cerniere,
chiuderlo e fissarlo con le viti in dotazione

Snap the cover onto the hinges and se­cure using the screws supplied.

Introducir la tapa en las bisagras hasta oír
un chasquido y fijar la tapa con los tornillos
suministrados a tal efecto.

INST ALLAZIONE DEL RADIOCOMANDO -

ZM2

RADIO CONTROL INST ALLA TION -

INST ALACIÓN DEL RADIOMANDO

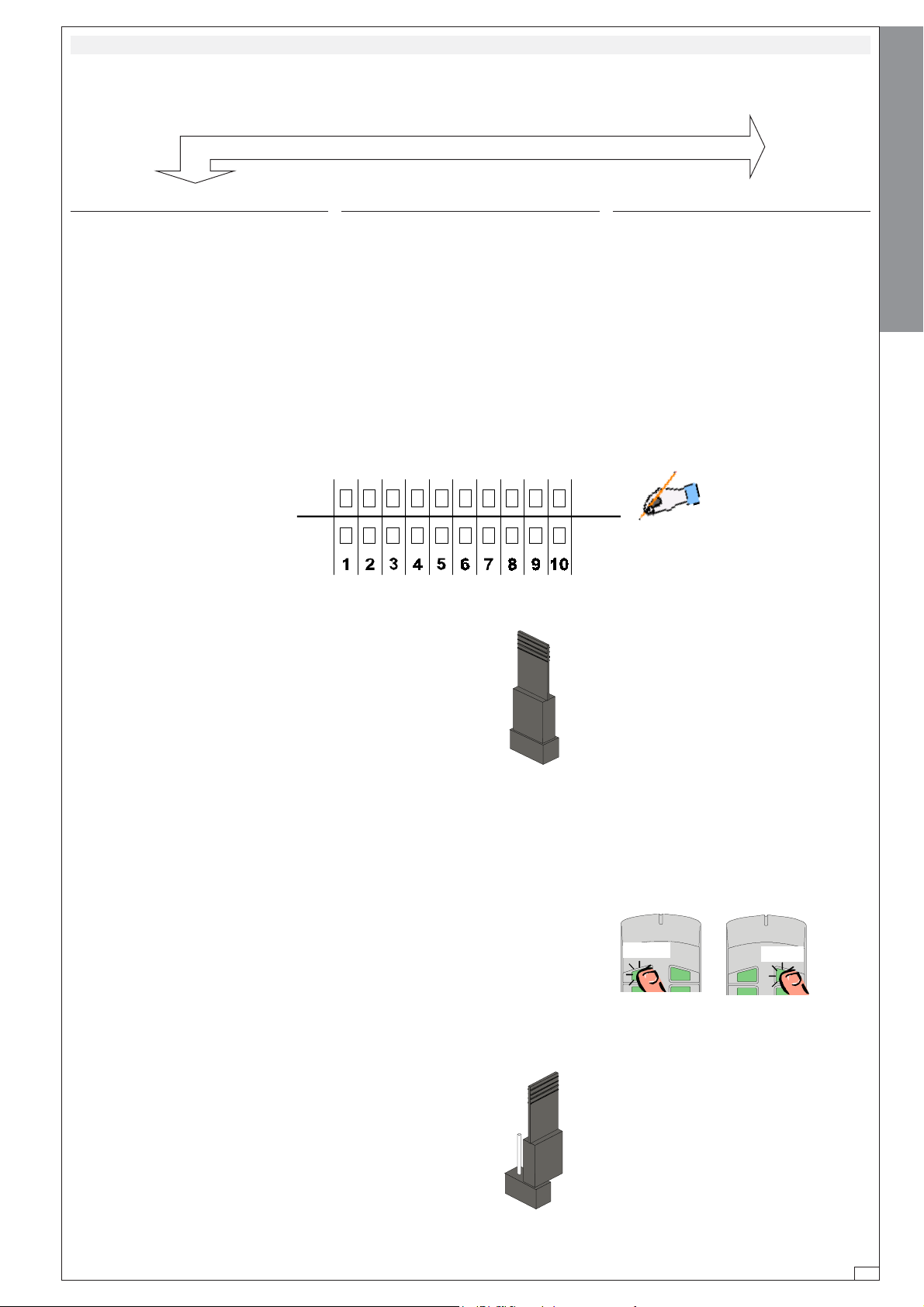

PROCEDURA

A. inserire una scheda AF **.
B. codificare il/i trasmettitore/i.
C. memorizzare la codifica sulla scheda

base.

A

Frequenza / MHz

Frequency / MHz

Frecuencia / MHz

FM 26.995 AF130 TFM

FM 30.900 AF150 TFM
AM 26.995 AF26 TOP
AM 30.900 AF30 TOP

AM 433.92

INSERIMENTO SCHED A AF -

Scheda radiofrequenza

Radiofrequency board

Tarjeta radiofrecuencia

AF43S / AF43SM TA M / TOP **

AF43SR ATOMO

Trasmettitore

PROCEDURE

A. insert an AF card **.
B. encode transmitter/s.
C. store code in the motherboard.

AF BOARD INSERTION

Transmitter

Transmisor

TOP

PROCEDIMIENTO

A. introducir una tarjeta AF **.
B. codificar el/los transmisor/es.
C. memorizar la codificación en la tar-

jeta base.

ITALIANO—ENGLISH—ESPAÑOL

- MONT AJE DE LA TARJETA AF

TAM

345678910

AF

SCHEDA BASE

MOTHERBOARD

TARJETA BASE

(**) Per trasmettitori con frequenza 433.92 AM (serie TOP
e serie TAM) bisogna, sulla relativa scheda AF43S,
posizionare il jumper come illustrato.

(**) On AM transmitters operating at 433.92 MHz (TOP and
TAM series), position the jumper connection on circuit card
AF43S as shown on the sheet.

(**) Para transmisores con frecuencia 433.92 AM (serie

SCHEDA "AF"

"AF" BOARD

TARJETA «AF»

TOP y serie TAM) es necesario, en la tarjeta corespon­diente AF43S, colocar el jumper como se indica

La schedina AF deve essere inserita OBBLIGA T ORIAMENTE in assenza di tensione, per ché la scheda
madre la riconosce solo quando viene alimentata

The AF board should AL WAYS be inserted when the power is off because the motherboard only recognises
it when it is powered.

La tarjeta AF se debe montar OBLIGATORIAMENTE en caso de falta de corriente, porque la tarjeta
madre la reconoce sólo cuando está alimentada

-11-

B

B

ITALIANO—ENGLISH—ESPAÑOL

CODIFICA TRASMETTITORI -

TRANSMITTER ENCODING -

CODIFICACIÓN TRANSMISORES

ATOMO

AT01 - AT02 - AT04

vedi foglio istruzioni inserito nella confezione

della scheda AF43SR

see instruction sheet inside the pack of

AF43SR circuit card

ver hoja de instrucciones adjunta en el embalaje

de la tarjeta AF43SR

TOP

T432M - T312M

P1 P2

P3 P4

P1 P2

1 2 3 4 5 6 7 8 9 10

P1=CH1
P2=CH2
P3=CH3
P4=CH4

1 2 3 4 5 6 7 8 9 10

D

impostare il codice sul dip-switch C e il canale su D (P1=CH1 e P2=CH2,
impostazione di default)

1 2 3 4

plantear el código en el dip-switch C y el canal en D (P1=CH1 y P2=CH2,
planteamiento por defecto)

C

T434M - T314M

set the code to dip-switch C and channel to D (P1=CH1 and P2=CH2,
default setting)

P1

P2

1 2 3 4 1 2 3 4 1 2 3 41 2 3 4

CH1 CH2 CH3

1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

CH1 CH2 CH3

T432S / T432SA /T434MA

vedi istruzioni su confezione

impostare solo il codice

set code only

see instructions on pack

ver instrucciones en el embalaje

plantear sólo el código

CH4

CH4

-12-

TAM

C

T432
T434
T438

vedi foglio istruzioni inserito nella confezione

see instruction sheet inside the pack

ver hoja de instrucciones adjunta en el

embalaje

TFM

T132
T134
T138

T152
T154
T158

CODIFICA TRASMETTITORI -

TRANSMITTER ENCODING -

TOP

QUARZATI

- QU ARTZ

- CUARZO

CODIFICACIÓN TRANSMISORES

PROCEDURA COMUNE DI CODIFICA

1. segnare un codice (anche per ar
chivio)

2. inserire jumper codifica J

3. memorizzarlo

4. disinserire jumper J

1.

P1

P2

STAND ARD ENCODING PROCEDURE

1. assign a code (also on file)

2. connect encoding jumper J

3. register code

4. disconnect jumper J

codice/

code

/codice

2.

PROCEDIMIENTO COMÚN DE CODIFICACIÓN

1. marcar un código (también para el
archivo)

2. conectar un jumper codificación J

3. registrar el código

4. desconectar jumper J

OFF

ON

ITALIANO—ENGLISH—ESPAÑOL

3.

J

premere in sequenza P1 o P2 per registrare il codice; al
decimo impulso un doppio suono confermerà l'avvenuta
registrazione

Press P1 or P2 in sequence in order to register the code; at
the tenth pulse, a double beep will confirm that registration
has occurred

oprimir repetidamente P1 ó P2 para registrar el código;
con el décimo impulso un doble sonido

4.

J

P1=OFF

P2=ON

-13-

CODIFICA TRASMETTITORI -

TRANSMITTER ENCODING

T262M - T302M

- CODIFICACIÓN TRANSMISORES

ITALIANO—ENGLISH—ESPAÑOL

P1 P2

fig. A

P1=CH1
P2=CH2

J

J

La prima codifica deve essere effettuata mantenendo i jumper posizionati per i
canali 1 e 2 come da fig. A; per eventuali e successive impostazioni su canali
diversi vedi fig. B

The first encoding operation must be carried out whilst keeping the jumpers
positioned for channels 1 and 2 as per fig. A; see fig. B for any subsequent
settings on different channels.

La primera codificación tiene que efectuarse manteniendo los jumper conecta­dos para los canales 1 y 2 como se ilustra en la fig. A; para planteamientos
posteriores en canales distintos ver la fig. B

fig. B

P1=CH1 - P2=CH3

P1=CH1 - P2=CH4

T264M - T304M

P1=CH3 - P2=CH2

P1=CH3 - P2=CH4

P1 P2

P3 P4

P1

P2

J

2° codice/

T2622M - T3022M

1° codice/

codice

codice/

/codice

P1=CH1
P2=CH2

P3=CH1
P4=CH2

codice

OFF

ON

P1 P2

P3 P4

P1=CH1 - P2=CH2
P3=CH3 - P4=CH4

J

-14-

C

MEMORIZZAZIONE CODICE -

CODE STORA GE -

MEMORIZACIÓN CÓDIGO

a) tenere premuto il tasto "CH1" sulla
scheda base, il led di segnalazione lam­peggia;
b) con un tasto del trasmettitore s'invia
il codice, il led rimarrà acceso a segna­lare l'avvenuta memorizzazione.
Eseguire la stessa procedura con il tasto
"CH2" associandolo con un altro tasto
del trasmettitore .
CH1 = Canale per comandi diretti ad una
funzione della centralina del motoridut­tore (comando "solo apre" / "apre-chiu­de-inversione" oppure "apre-stop-chiu­de-stop", a seconda della selezione effe­tuata sui dip-switch 2 e 3).
CH2 = Canale per comandi diretti ad un
dispositivo accessorio, collegato su B1­B2.

N.B.: se in seguito si vuol cambiare codi­ce, ripetere la sequenza descritta.

a) press down and hold the "CH1" key on

the base board (the signal LED will flash);
b) send the code with a button on the
transmitter, the LED will remain lit to indi­cate that the data

has been saved place .

Perform the same procedure with the "CH2"
key, associating it with another transmitter
key .
CH1 = Channel for direct control of one
function performed by the control unit on
the gear motor ("open only" / "open-close­reverse" or "open-stop-close-stop", de­pending on the position of dip switches 2
and 3).
CH2 = Channel for direct control of an
accessory connected across B1-B2.

N.B. If you wish to change the code on your
transmitters in the future, simply repeat the
procedure described above.

a) mantenga apretada la tecla "CH1" en
la tarjeta base (el indicador luminoso de
señal parpadea);
b) con la tecla del transmisor se envía el
código, el indicador luminoso permane­ce encendido para indicar que la memo­rización se ha llevado a cabo .
Efectuar el mismo procedimiento con la
tecla "CH2" asociándola a otra

tecla del
transmisor .
CH1 = Canal para mando directo a una
función de la central del motorreductor
(mando "solo abre" / "abre-cierra-inver­sión" o "abre-stop-cierra-stop", según
la selección efectuada en los dip-switch
2 y 3).
CH2 = Canal para un mando directo a un
dispositivo accesorio conectado en B1­B2.

Nota: si posteriormente se quisiera cam­biar el código de los propios transmiso­res, sólo hay que repetir la secuencia
descrita.

ITALIANO—ENGLISH—ESPAÑOL

1)

LED di segnalazione

LED de señal

2)

CH1CH1

CH1

CH1CH1

CH2

T.L. T.C.A.

CH1

CH2

signal LED

Scheda radiofrequenza AF

AF radiofrequency board

Tarjeta radiofrecuencia AF

T.C.A.

T.L.

CH1

1)

AF

LED di segnalazione

signal LED

LED de señal

2)

CH2CH2

CH2

CH2CH2

CH2

AF

T.L. T.C.A.

CH2

CH2

AF

Scheda radiofrequenza AF

AF radiofrequency board

Tarjeta radiofrecuencia AF

T.C.A.

T.L.

CH2

AF

-15-

DICHIARAZIONE DEL FABBRICANTE

Allegata alla documentazione tecnica (l’originale della Dichiarazione è disponibile a richiesta)

I Rappresentanti della

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030Dosson di Casier - T re viso - ITALYtel
([phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

Dichiarano sotto la propria responsabilità che i/il prodotto/i denominato/i ...

ZM2

… sono conformi alle disposizioni legislative Nazionali che traspongono le seguenti Direttive
Comunitarie (dove specificatamente applicabili):

ITALIANO—ENGLISH—ESPAÑOLITALIANO—ENGLISH—ESPAÑOL

DIRETTIVA MACCHINE 98/37/CE
DIRETTIVA BASSA TENSIONE 73/23/CEE - 93/68/CEE
DIRETTIVA COMPATIBILITÀ ELETTROMAGNETICA 89/336/CEE - 92/31/CEE
DIRETTIVA R&TTE 1999/5/CE

Ai sensi dell’Allegato II B della Direttiva Macchine 98/37/CE

Documentazioni tecniche specifiche dei prodotti sono disponibili a richiesta!

Data della presente dichiarazione 07/12/2001

Inoltre, dichiara che il/i prodotto/i, oggetto della presente dichiarazione, sono costruiti nel rispetto
delle seguenti principali norme armonizzate:

EN 292 PARTE 1ª E 2ª SICUREZZA DEL MACCHINARIO.
EN 12453 C
EN 12445 CHIUSURE INDUSTRIALI, COMMERCIALI …
EN 60335 - 1 SICUREZZA NEGLI APPARECCHI AD USO DOMESTICO ...
EN 60204 - 1 SICUREZZA DEL MACCHINARIO.
EN 50081 - 1
EN 50082 - 1

AVVERTENZA IMPORTANTE!

È vietato mettere in servizio il/i prodotto/i, oggetto della presente dichiarazione, prima del
completamento e/o incorporamento, in totale conformità alle disposizioni della Direttiva
Macchine 98/37/CE

E 2COMPATIBILITÀ ELETTROMAGNETICA.
E 2COMPATIBILITÀ ELETTROMAGNETICA.

RESPONSABILE TECNICO

Sig. Gianni Michielan

HIUSURE INDUSTRIALI, COMMERCIALI …

Firma dei Rappresentanti

PRESIDENTE

Sig. Paolo Menuzzo

MANUFACTURER’S DECLARATION

Enclosed with the technical documentation (the original copy of the Declaration is available on request)

The representatives of

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030 Dosson di Casier - T re viso - ITALY
tel [phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

Hereby declare, under their own respons ibility , that the product/s called ...

As per Enclosure II B of Machinery Directive 98/37/CE

ZM2

… comply with the Italian National Legal Provisions that transpose the
following Community Directives (where specifically applicable):

MACHINERY DIRECTIVE 98/37/CE
LOW VOLTAGE DIRECTIVE 73/23/EEC - 93/68/EEC
LECTROMAGNETIC COMPATIBILITY DIRECTIVE 89/336/EEC - 92/31/EEC
R&TTE DIRECTIVE 1999/5/CE

Specific technical documentation on the products is available on request!

DECLARACION DEL FABRICANTE

Adjunta a la documentación técnica (el original de la Declaración está disponible previa petición)

Los Representantes de la compañía

CAME Cancelli Automatici S.p.A.

via Martiri della Libertà, 15
31030 Dosson di Casier - T re viso - ITALY
tel [phone] - fax [phone]
internet: www.came.it - e-mail: [e-mail]

Declaran bajo su responsabilidad que el/los producto/s denominado/s ...

ZM2

… cumplen con las disposiciones legislativas nacionales que trasponen las siguientes
Directivas Comunitarias (donde específicamente aplicables):

DIRECTIVA DE MÁQUINAS 98/37/CE
DIRECTIVA DE BAJA TENSIÓN 73/23/CEE - 93/68/CEE
DIRECTIVA DE COMPATIBILIDAD ELECTROMAGNÉTICA 89/336/CEE - 92/31/CEE
DIRECTIVA R&TTE 1999/5/CE

De conformidad con el Anexo II B de la Directiva de Máquinas 98/37/CE

Documentación técnica específica de los productos está disponible previa petición

Date of the present declaration 07/12/2001

Also, they furthermore represent and warrant that the product/s that are the subject of the present
Declaration are manufactured in the respect of the following main harmonized provisions:

EN 292 PART 1 AND 2MACHINERY SAFETY.
EN 12453 INDUSTRIAL, COMMERCIAL AND OTHER CLOSING MECHANISMS.
EN 12445 INDUSTRIAL, COMMERCIAL AND OTHER CLOSING MECHANISMS.
EN 60335 - 1 SAFETY IN APPARATUSES FOR HOME USE.
EN 60204 - 1 MACHINERY SAFETY.
EN 50081 - 1 AND 2ELECTROMAGNETIC COMPATIBILITY.
EN 50082 - 1 AND 2ELECTROMAGNETIC COMPATIBILITY.

IMPORTANT CAUTION!

It is forbidden to market/use product/s that are the subject of this declaration before completing and/
or incorporating them in total compliance with the provisions of Machinery Directive 98/37/CE

Signatures of the Representatives

TECHNICAL MANAGER

Mr. Gianni Michielan

Fecha de la presente declaración 07/12/2001

Los productos objeto de esta declaración están fabricados respetando las siguientes normas
armonizadas:

EN 292 PAR TE 1ª Y 2ª SEGURIDAD DE LAS MÁQUINAS.
EN 12453 CIERRES INDUSTRIALES, COMERCIALES …
EN 12445 CIERRES INDUSTRIALES, COMERCIALES …
EN 60335 - 1 SEGURIDAD DE LOS APARATOS PARA USO DOMÉSTICO...
EN 60204 - 1 SEGURIDAD DE LAS MÁQUINAS.
EN 50081 - 1 E 2COMPATIBILIDAD ELECTROMAGNÉTICA.
EN 50082 - 1 E 2COMPATIBILIDAD ELECTROMAGNÉTICA.

AVVERTENZA IMPORTANTE!

Está prohibido hacer uso de el/los producto/s, objeto de la presente declaración antes de completarlo/
s y/o incorporarlo/s en total conformidad a las disposiciones de la Directiva de Máquinas 98/37/CE.

Firma de los Representantes

RESPONSABLE TÉCNICO

Sr. Gianni Michielan

MANAGING DIRECTOR

Mr. Paolo Menuzzo

PRESIDENTE

Sr. Paolo Menuzzo

Tutti i dati sono stati controllati con la massima cura. Non ci
assumiamo comunque alcuna responsabilità per eventuali errori
od omissioni.

ASSISTENZA TECNICA

NUMERO VERDE

SISTEMA QUALITÀ

CERTIFICATO

800 295830

EB

W

www.came.it

E-MAIL

CANCELLI AUTOMATICI

[e-mail]

CAME CANCELLI AUTOMATICI S.P.A.

DOSSON DI CASIER (TREVISO)

([phone] ([phone]

All data checked with the maximum care. However, no liability is
accepted for any error or omission.

CAME LOMBARDIA S.R.L.______COLOGNO M. (MI)

([phone] ([phone]

CAME SUD S.R.L. ___________________NAPOLI

([phone] ([phone]

CAME (AMERICA) L.L.C.____________MIAMI (FL)

([phone] ([phone]

CAME AUTOMATISMOS S.A__________MADRID

([phone] ([phone]

CAME BELGIUM_NV-SA______________LESSINES

([phone] ([phone]

Todos los datos se han controlado con la máxima atención. No
obstante no nos responsabilizamos de los posibles errores u
omisiones.

CAME FRANCE S.A.____NANTERRE CEDEX (PARIS)

([phone] ([phone]
CAME GMBH________KORNTAL BEI (STUTTGART)

([phone] ([phone]
CAME GMBH____________SEEFELD BEI (BERLIN)

([phone] ([phone]
CAME PL SP.ZO.O______________WARSZAWA

([phone] ([phone]
CAME UNITED KINGDOM LTD___NOTTINGHAM

([phone] ([phone]
