Brother XL-5700, XL-5610, XL-5600, XL-5510, XL-5710 User Manual
使用说明书
安全须知
当使用缝纫机时，必须遵守基本安全注意事项，这些事项包括：
使用之前请务必阅读使用说明书。
危险 - 为了降低触电的危险：
1. 缝纫机在无人看管时，切勿将电源线插头插入电源插座。使用后和清洁前请务必从电源插座中
拔出缝纫机的电源线插头。
2. 更换照明灯泡前，请务必拔出缝纫机的电源线插头。
请更换额定功率为 15W 的同类型灯泡。
警告 - 为了降低灼伤、火灾、触电或人身伤害的危险：
1. 请勿将本缝纫机作为玩具使用。 当儿童使用本缝纫机或使用缝纫机时附近有儿童时，请务必悉
心看护。
2. 只能将本缝纫机用于本说明书规定的用途。 只能使用厂商在本说明书中推荐的配件。
3. 当电源线或插头破损、缝纫机不能正常工作、发生过跌落或损坏或曾掉入水中时，切勿继续使
用。 请将缝纫机送到就近的授权代理经销商或维修服务中心，请专业人员对其进行检修、电气
或机械调整。
4. 操作缝纫机时切勿堵塞任何通风口。 要确保缝纫机的通风口和脚踏控制器中不要堆积任何飞
绒、灰尘或碎布。
5. 切勿让任何物体掉进开口或将异物插入任何开口。
6. 请勿在室外使用。
7. 请勿在使用喷雾剂或存放氧气的场所使用本缝纫机。
8. 若要断开缝纫机电源，请先将主电源开关置于 “
出插头。
9. 拔插头时请勿直接拉电源线。 请握住插头部分 （而不是电源线）将它拔出。
10. 请勿用手指触碰任何运动部件。 在缝纫机针附近要特别小心。
11. 请务必使用合适的针板。 使用不合适的针板会引起断针。
12. 请勿使用弯曲的针。
13. 缝制过程中请勿推或拉布料。 否则可能引起针弯曲或断针。
14. 在针附近进行穿针线、更换针、梭芯穿线或更换压脚等调整操作时，请务必先将缝纫机的电源
开关置于 “
15. 当打开机盖、上润滑油或进行其他本说明书中提到的用户维护·调整操作时，请务必从电源插
座中拔出缝纫机的电源线插头。
16. 在没有监护的情况下，本缝纫机不适合年幼儿童或残疾人使用。
17. 应妥善看护年幼儿童，不要让他们玩耍缝纫机。
{”位置关闭电源。
{”位置 （表示关闭），然后再从电源插座拔
请妥善保管本说明书
本缝纫机是家用缝纫机。
1
————————————————————————————————————————————————————————————
—
仅适用于英国、爱尔兰、马耳他和塞浦路斯用户
若该缝纫机配有三脚、非再接电线 BS 插座，请阅读下列说明。
重要信息 （在英国）
主电源 （AC 230/240V， 50Hz）
切勿切断缝纫机的主插头。 若固定的插头不符合家中电源插座
或电缆线太短无法接触到电源插座，请使用合适且经核准的扩
展线或向代理经销商咨询。
请务必使用同样经核准的、与原尺寸相同的类型更换保险
丝和更换保险盖。
若切断主插头，请务必移开保险丝并立即处理掉插头，以免
不注意连接到主电源插座发生触电的危险。
重要信息 （在其他国家）
若可用的插座不符合该缝纫机配有的插头，应切断插头并
安装合适的三脚插头。 使用选择性的插头，必须装有经核
准的保险丝。
注意： 必须毁坏从主线切断的插头，因为若插座被点燃，
带有强韧裸线的插头是十分危险的。 更换插头保险丝时，
请使用经 ASTA 和 BS 1362 核准的保险丝，例如插头上带
有 标记、额定功率标记等。
将插头连接到主电源 / 缝制照明灯开关
请务必更换保险盖。 切勿使用遗漏保险盖的插头。
警告： 请勿将任何电线连接到标有字母 “E”
或标有接地符号 、或绿颜色和黄绿颜色的
接地端子。
主线内的电线颜色与下列代码符合：
蓝色 中性
棕色 易燃
因为该缝纫机的主线内电线颜色可能与插头上所识别的端
子的颜色标记不符，这种情况下按如下所示进行：
必须将蓝色电线连接到标有字母 “N”或黑色或蓝色的端
子。
必须将棕色电线连接到标有字母 “L”或红色或棕色的端
子。
1. 将三脚插头连接到缝纫机。
2. 将电源线插头插入墙壁上的电源插座。
• 当缝纫机无人看管时，请务必关闭缝纫机主电源开
关，并将电源线插头从电源插座拔出。
2
1
2
主电源 / 缝制照明灯开关打开或关闭主电源和缝制照明
灯。
1 打开
2 关闭
• 当维修本缝纫机、卸下罩壳或更换灯泡时，请务必拔
出缝纫机的电源线插头。
目录
安全须知 ..............................................................................................................................1
将插头连接到主电源 / 缝制照明灯开关 ................................................................................ 2
目录 .....................................................................................................................................3
主要部分 ..............................................................................................................................4
附件 .....................................................................................................................................5
使用缝纫机 .......................................................................................................................... 6
连接插头 ............................................................................................................................................................................. 6
主电源 / 缝制照明灯开关 .................................................................................................................................................. 7
脚踏控制器 ......................................................................................................................................................................... 7
插入针 ................................................................................................................................................................................. 7
检查针的状况 ..................................................................................................................................................................... 8
更换压脚 ............................................................................................................................................................................. 8
转换到自由臂方式 ............................................................................................................................................................. 9
稳固缝纫机 ......................................................................................................................................................................... 9
各种控制旋钮 .................................................................................................................... 10
样式选择转盘 ................................................................................................................................................................... 10
推荐的针迹宽度和长度 ................................................................................................................................................... 11
针迹长度转盘 ................................................................................................................................................................... 13
伸缩针迹 ........................................................................................................................................................................... 13
针迹宽度转盘 ................................................................................................................................................................... 14
倒缝拨杆 ........................................................................................................................................................................... 14
下垂进布拨杆 （若缝纫机配有下垂进布拨杆） ........................................................................................................... 14
缝纫机穿线 ........................................................................................................................ 15
梭芯绕线 ........................................................................................................................................................................... 15
底线穿线 ........................................................................................................................................................................... 16
面线穿线 ........................................................................................................................................................................... 18
使用穿线器 （对于配有穿线器的型号） ....................................................................................................................... 19
快速穿线系统 FAST START BOBBIN （对于配有快速穿线系统的型号） ..............................................................20
拉起底线 ........................................................................................................................................................................... 21
使用双针进行缝制 ........................................................................................................................................................... 21
线的张力 ........................................................................................................................................................................... 22
缝制布料、针和线的组合表 ...............................................................................................24
缝制前请阅读本章节 ....................................................................................................................................................... 25
直线针迹 ........................................................................................................................................................................... 25
曲折针迹 ........................................................................................................................................................................... 26
暗缝针迹 ........................................................................................................................................................................... 27
贝壳边针迹 ....................................................................................................................................................................... 27
弹性针迹 ........................................................................................................................................................................... 28
扇形针迹 ........................................................................................................................................................................... 28
双动式针迹 ....................................................................................................................................................................... 29
包缝针迹 ........................................................................................................................................................................... 29
羽状针迹 ........................................................................................................................................................................... 29
三重曲折伸缩针迹 ........................................................................................................................................................... 30
装饰针迹 ........................................................................................................................................................................... 30
锁钮孔 （1 步自动钮孔） ................................................................................................................................................ 30
锁钮孔 （4 步钮孔） ........................................................................................................................................................ 31
调节钮孔 ........................................................................................................................................................................... 33
钉钮扣 ............................................................................................................................................................................... 33
装拉链 ............................................................................................................................................................................... 34
打皱褶 ............................................................................................................................................................................... 35
织补 ................................................................................................................................................................................... 35
绣花 ................................................................................................................................................................................... 36
交织字母和绣花 ............................................................................................................................................................... 36
维修保养 ............................................................................................................................38
更换照明灯泡 ................................................................................................................................................................... 38
加油 ................................................................................................................................................................................... 38
清洁 ................................................................................................................................................................................... 39
性能检查表 ....................................................................................................................................................................... 40
重新包装缝纫机 ............................................................................................................................................................... 42
索引 ...................................................................................................................................43
3
了解缝纫机
—
———————————————————————————————————————————————————————
主要部分
1 梭芯绕线器 （第 15 页）
本绕线器将线卷绕在梭芯上用作底线。
2 线筒轴 （第 15 和 18 页）
用来支持线筒。
3 梭芯绕线张力盘和导线槽 （第 15 页）
4 挑线杆 （第 18 页）
5 切线刀 （第 26 页）
6 面线张力控制转盘 （第 22 页）
用来控制面线张力。
7 针迹宽度转盘 （第 14 页）
用来控制针迹的宽度。
8 样式选择转盘 （第 10 页）
可沿两个方向转动，选择所需要的针迹。
9 针迹长度转盘 （第 13 页）
用来控制针迹的长度。
0 倒缝拨杆 （第 14 页）
推该拨杆可反方向缝制。
A 钮孔细调螺丝 （第 33 页）
B 钮孔拨杆 （1 步自动钮孔）（第 30 页）
C 穿线器 （第 19 页）
仅在某些型号的缝纫机上有该装置。
D 手柄
4
E 平衡轮
朝近前方向 （逆时针）转动可升降针。
F 主电源 / 缝制照明灯开关 （第 7 页）
可用来打开或关闭主电源和缝制照明灯。
G 脚踏控制器插座 （第 6 页）
插入脚踏控制器插头可将缝纫机连接到电源。
H 压脚拨杆 （第 8 页）
用来抬起或放下压脚。
I 脚踏控制器 （第 7 页）
可用来控制缝制速度、启动和停止缝制。
J 曲折压脚
附件
1
XA4911-151 X59369-321
3 X59375-121
4 129583-001
7 X55467-021
1 钮孔压脚 （1 个）
2 拉链压脚 （1 个）
3 钉钮压脚 （1 个）
4 针盒 （普通单针 HAX130）（ 3 个）
5 双针 （1 个）
6 梭芯 （3 个）
7 螺丝刀 （1 个）
8 附加线筒轴 （1 个）
9 织补板 （1 个）（当缝纫机未配有下垂进布板时。）
5 X57521-001
8 130920-021
曲折压脚零件号：138135-122
脚踏控制器：
上述配件存放在伸展台内的配件袋中。 设计的这些
配件几乎可用来完成所有的缝制工作。
2 X59370-021
6
9 XA3442-121
XC7359-021 （110/120V 区域）
XC7438-021 （220/240V 区域）
XC7456-021 （英国）
XC7455-021 （澳大利亚、新西兰）
5
了解缝纫机
—
———————————————————————————————————————————————————————
使用缝纫机
警告
O
只能使用普通家用电源作为缝纫机电源。 使用其它电源可能会引起火灾、触电或损坏机器。
O 在如下情况下，请务必关闭电源开关，拔出电源线插头。
• 当离开缝纫机时
• 使用缝纫机之后
• 使用过程中断电时
• 当由于连接不良或连接断开，缝纫机无法运转时
• 电暴过程中
小心
O 请勿使用加长电线或与其它电气设备共用多插孔适配器。 否则可能会引起触电。
O 请勿用湿手触摸电源线插头。 否则可能会引起触电。
O 当拔出电源线插头时，请先关闭主电源开关。 拔出电源线插头时，请务必抓住插头部分。 直
接拉电源线会损坏电源线，引起火灾或触电。
O 请勿切割、损坏、改造、弯折、拉伸、扭曲或捆扎电源线。 请勿在电源线上放置重物。 请勿
加热电源线。 上述情况下可能会损坏电源线，引起火灾或触电。 若电源线或插头出现损坏，
继续使用之前，请将缝纫机送到授权的维修服务代理商进行修理。
O 若长时间不使用缝纫机，请务必拔出电源线，否则可能会引起火灾。
连接插头
将电源线插头连接到本缝纫机。
1
将电源线插头插入墙壁上的电源插座。
2
6
注意
O 当缝纫机无人看管时，请务必关闭缝纫机
主电源开关，并将电源线插头从电源插座
拔出。
O 当维修本缝纫机、卸下罩壳或更换灯泡时，
请务必拔出缝纫机的电源线插头。
（仅适用于美国用户）
O 本缝纫机配有极性电源线插头 （一端插脚
比其他稍宽）。 为降低触电的危险，此电源
线插头仅有一种方法可插入到极性插座内。
若电源线插头未完全插入插座内，请倒转
插头。
若仍不能插入，请与合格的电气技师联系
安装合适的插座。 请勿以任何方式改造电
源线插头。
脚踏控制器
当轻踩脚踏控制器时，缝纫机将以低速转动。 逐渐
加重踩踏力度，缝纫机转速会随之提高。 当将脚从
脚踏控制器上移开时，缝纫机将停止转动。 当不使
用缝纫机时，要确保脚踏控制器上无任何物品。
主电源 / 缝制照明灯开关
利用该开关可打开或关闭主电源以及缝制照明灯。
1 打开 （置于 “|”位置）
2 关闭 （置于 “O”位置）
1
2
小心
O 请勿让布料或灰尘堆积在脚踏控制器上，
否则可能会导致火灾或触电。
注意
（仅适用于美国用户）
O 脚踏控制器：KD-1902 型
该脚踏控制器可用于 XL-5500/XL-5600/
.
XL-5700/XL-5510/XL-5610/XL-5710 型。
插入针
小心
O 换针之前，请务必关闭主电源开关。 若保
持主电源开关为开启状态，万一踩上脚踏
控制器，缝纫机会突然启动，引起受伤。
O 只能使用家用缝纫机专用针。 使用其它针
可能会弯曲、断裂并引起受伤。
O 切勿使用弯曲的针进行缝制。 弯针很容易
断裂并引起受伤。
将电源线插头从电源插座拔出。
1
将针杆导线槽抬起到最高位置。
2
放低压脚。
3
7
了解缝纫机
—
4
———————————————————————————————————————————————————————
若针已安装，用螺丝刀松开针夹并将针拔下。
1
1 螺丝刀
• 当松开或拧紧针夹螺丝时，请勿过分用力，
否则可能会损坏缝纫机的某些部分。
检查针的状况
为了保证流畅的缝制，缝针必须保持平直、锋
1
利。
为检查针是否弯曲，请如图所示将针平坦的一
2
面放在某平面上。
若针弯曲或太钝请更换针。
3
更换压脚
让针平坦的一面朝向缝纫机的背面，将针插
5
入，直到顶住针挡为止。
拧紧针夹。
1
3
2
1 螺丝刀
2 针挡
3 针
小心
O 插入针时，请务必推到顶住针挡为止，并
用螺丝刀拧紧针夹螺丝。 若针未完全插入
或未拧紧针夹螺丝，会造成针断裂或损坏
缝纫机。
小心
O
更换压脚之前，请务必先关闭电源开关。
若保持主电源开关为开启状态，万一踩上
控制器，缝纫机会突然启动，引起受伤。
O 请务必根据选用的针迹样式选择正确的压
脚。 如果选用错误的压脚，针可能会碰到
压脚，引起针弯曲、断裂，并可能会引起
受伤。
O 只能使用专为本缝纫机设计的压脚。 使用
任何其它压脚都可能引起事故或受伤。
根据缝制的衣物种类和缝制方法，可能需要更换压
脚。
Q 嵌入型
朝近前方向转动平衡轮 （逆时针），将针抬到最
1
高位置，然后抬起压脚拨杆。
抬起支架后面的拨杆，释放压脚。
2
8
将另一个压脚放在针板上，使压脚杆与柄上的
3
槽成一条直线。
转换到自由臂方式
放下压脚杆，将压脚装入柄中。 若压脚的位置
4
正确，杆会嵌入。
当缝制管状或难以达到的部位时，自由臂缝制功能
非常方便。 若要将缝纫机转换为自由臂缝制方式，
向上拉出附加伸展台即可。
1 朝近前方向抬起伸展台。
2 拉出伸展台卸下它。
1
1 伸展台
稳固缝纫机
当缝纫机放置在不平坦的表面时，转动缝纫机底座右
前侧的橡皮垫来调整直至其稳定。
小心
O 如果压脚的安装方向不正确，针可能会碰
到压脚，引起针弯曲、断裂，并可能会引
起受伤。
9
了解缝纫机
—
———————————————————————————————————————————————————————
各种控制旋钮
样式选择转盘
若要选择某种针迹，只需向任何方向转动样式选择
转盘即可。 针迹宽度和长度显示在下页。
1
1 样式选择转盘
Q 21 种针迹
1
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
Q 17 种针迹
1
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
注意
O 因为样式选择转盘是非连续的，无法从最
后针迹直接转动到最初针迹或从最初针迹
到最后针迹。 若要显示最后针迹时选择最
初针迹或显示最初针迹时选择最后针迹，
请朝相反方向转动样式选择转盘直至显示
所要针迹。
Q 15 种针迹
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
10
推荐的针迹宽度和长度
Q 21 种针迹
样式 针迹名称
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
1 步自动钮孔
贝壳边针迹
伸缩暗缝针迹
双动式针迹
城墙式针迹
三重伸缩针迹
三重曲折伸缩针迹
伸缩锁边针迹
弹性锁边针迹
直线针迹
曲折针迹
暗缝针迹
弹性针迹
扇形针迹
搭桥针迹
羽状针迹
箭头针迹
装饰针迹
叶状针迹
树状针迹
车脚针迹
推荐的宽度
[mm （英寸） ]
3-5
（1/8-3/16）
0-5 （0-3/16）
（改变针的位置）
0-5
（0-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
0-5 （0-3/16）
（改变针的位置）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
推荐的长度
[mm （英寸） ]
-1.5
（1/64-1/16）
1-4
（1/16-3/16）
-4
（1/64-3/16）
-2
（1/64-1/16）
-3
（1/64-1/8）
-2.5
（1/64-3/32）
-1.5
（1/64-1/16）
-1.5
（1/64-1/16）
-3
（1/64-1/8）
-3
（1/64-1/8）
-3
（1/64-1/8）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
说明页
30
25, 34, 35
26, 33, 36
27
27
28
27
28
29
–
–
25
30
29
29
29
29
30
–
–
–
11
了解缝纫机
—
———————————————————————————————————————————————————————
Q 17 种针迹
样式 针迹名称
1
1 步自动钮孔
2
3
4
5
6
7
伸缩暗缝针迹
8
9
10
11
12
13
三重伸缩针迹
三重曲折伸缩针迹
伸缩锁边针迹
弹性锁边针迹
14
15
16
17
直线针迹
曲折针迹
暗缝针迹
贝壳边针迹
弹性针迹
扇形针迹
双动式针迹
羽状针迹
箭头针迹
装饰针迹
叶状针迹
推荐的宽度
[mm （英寸） ]
3-5
（1/8-3/16）
0-5 （0-3/16）
（改变针的位置）
0-5
（0-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
0-5 （0-3/16）
（改变针的位置）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
推荐的长度
[mm （英寸） ]
-1.5
（1/64-1/16）
1-4
（1/16-3/16）
-4
（1/64-3/16）
-2
（1/64-1/16）
-3
（1/64-1/8）
-2.5
（1/64-3/32）
-1.5
（1/64-1/16）
-1.5
（1/64-1/16）
-3
（1/64-1/8）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
说明页
30
25, 34, 35
26, 33, 36
27
27
28
27
28
29
25
30
29
29
29
29
30
–
Q 15 种针迹
样式 针迹名称
1
2
3
4
伸缩暗缝针迹
12
4 步钮孔
曲折针迹
直线针迹
推荐的宽度
[mm （英寸） ]
3-5
（1/8-3/16）
0-5
（0-3/16）
0-5 （0-3/16）
（改变针的位置）
3-5
（1/8-3/16）
推荐的长度
[mm （英寸） ]
-1.5
（1/64-1/16）
-4
（1/64-3/16）
1-4
（1/16-3/16）
-1.5
（1/64-1/16）
说明页
31
26, 33, 36
25, 34, 35
27
10
11
12
13
14
15
5
6
7
8
9
贝壳边针迹
弹性针迹
双动式针迹
暗缝针迹
三重曲折伸缩针迹
三重伸缩针迹
箭头针迹
弹性锁边针迹
羽状针迹
叶状针迹
伸缩锁边针迹
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
0-5 （0-3/16）
（改变针的位置）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
3-5
（1/8-3/16）
-3
（1/64-1/8）
-2.5
（1/64-3/32）
-3
（1/64-1/8）
-2
（1/64-1/16）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
固定
2.5 （3/32）
27
28
29
27
30
25
29
29
29
–
29

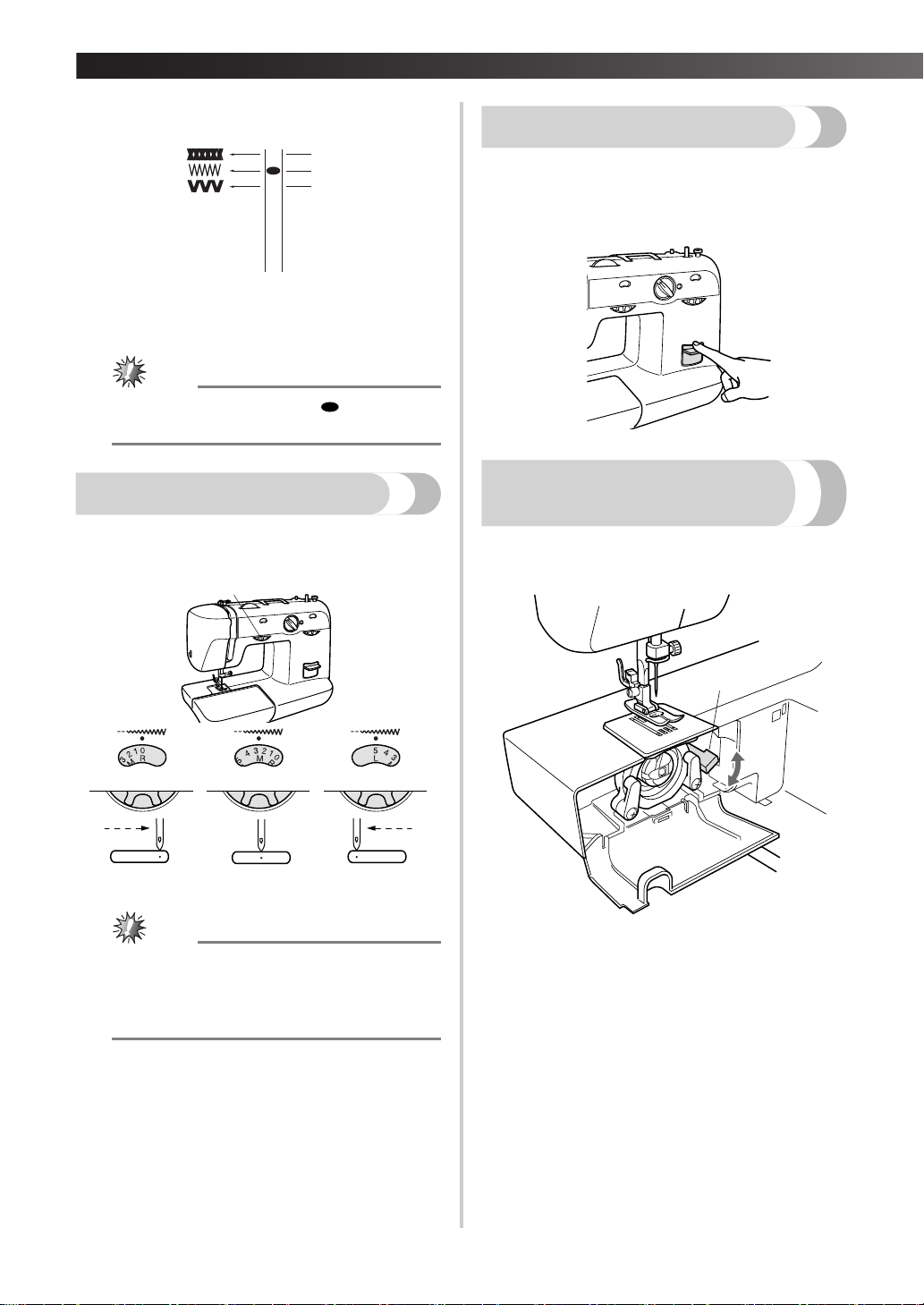

针迹长度转盘
根据所选择的针迹，为了获得最佳效果，可能需要
调整针迹长度。 针迹长度转盘上的数字是以 mm
（1/25 英寸）为单位的针迹长度。
数字越大，针迹长度越长。 设定为 “0”时布料不
会前进。 当钉钮扣时使用这种设置。
“ ”范围主要用于缎纹刺绣针迹 （较密的曲折针
迹），主要用于缝制钮孔和装饰针迹。 缎纹刺绣针迹
的位置随所使用的不同布料和线而变化。 为了确定精
确的转盘位置，可先在一块样布上试验一下针迹和长
度设置，观察进布情况。
1
23
1 针迹长度转盘
2 更长
3 更短
0
1
1
小心
O 如果针迹皱在一起，请将针迹拉直，然后
继续缝制。 在将针迹长度拉直之前，请勿
继续缝制，否则可能会断针，并引起受
伤。
伸缩针迹
Q 选择某种伸缩针迹
将针迹长度转盘设定在 “ ”将所选择的样式
改变为伸缩针迹。
Q 调节伸缩针迹
调节缝纫机以使针迹长度转盘设定在 “ ”
（标准位置）时可缝制伸缩针迹。
SS
SS
SS
13
Loading...
