Brother MFC-7840W Setup Guide

MFC-7840W

A készülék használata előtt üzemkész állapotba kell hoznia a hardverrészt és telepítenie kell az illesztőprogramot. A helyes összeállítás érdekében, illetve a telepítéssel kapcsolatos utasítások tanulmányozásához olvassa el ezt a „Gyors telepítési útmutatót“.

1. lépés

A készülék telepítése

2. lépés

Az illesztőprogram és a szoftver telepítése

A telepítés ezzel befejeződött!

Gyors telepítési útmutató

Tartsa kéznél a „Gyors telepítési útmutatót“ tartalmazó CD-ROM-ot, hogy szükség esetén könnyen elérhető legyen.

0 verzió

HUN

Az útmutatóban előforduló szimbólumok

Figyelmeztetés

A Figyelmeztetés szimbólum a személyi sérülések elkerülése érdekében szükséges teendőkre hívja fel a figyelmet.

Vigyázat

A figyelmeztetések olyan eljárásokat írnak le, amelyeket szem előtt kell tartani, illetve el kell kerülni a készülék vagy más eszközök károsodásának

A Helytelen beállítás szimbólum a készülékkel nem kompatibilis berendezésekre és műveletekre figyelmeztet.

Helytelen beállítás

elkerülése érdekében.

Megjegyzés

Használati útmutató, Szoftver

használati útmutató vagy

Hálózati használati útmutató

A Megjegyzésekben útmutatót talál a különböző helyzetek kezelésére, továbbá javaslatokat arra vonatkozóan, hogy az aktuális művelet hogyan használható más funkciókkal.

Védjegyek

Ilyenkor további információkat találhat a CD-ROM-on mellékelt Használati útmutatóban, Szoftver használati útmutatóban, illetve Hálózati használati útmutatóban.

A Brother logó a Brother Industries, Ltd. bejegyzett védjegye. A Brother a Brother Industries, Ltd. bejegyzett védjegye. A Multi-Function Link a Brother International Corporation bejegyzett védjegye. A Windows Vista a Microsoft Corporation bejegyzett védjegye vagy védjegye az Egyesült Államokban és más országokban. A Microsoft, a Windows és a Windows Server a Microsoft Corporation bejegyzett védjegyei az Egyesült Államokban és más országokban. A Macintosh és a TrueType az Apple Inc. bejegyzett védjegye. A Nuance, a Nuance logó, a PaperPort és a ScanSoft a Nuance Communications, Inc., illetve leányvállalatainak védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban. A Presto! PageManager a NewSoft Technology Corporation bejegyzett védjegye. A BROADCOM, a SecureEasySetup és a SecureEasySetup logók a BroadcomCorporation védjegyei vagy bejegyzett védjegyei. Az AOSS a Buffalo Inc. védjegye. A Wi-Fi, a WPA és a WPA2 a Wi-Fi Alliance bejegyzett védjegyei, a Wi-Fi Protected Setup pedig a Wi-Fi Alliance védjegye. Mindazon cégek, amelyek szoftverei szerepelnek a kézikönyvben, rendelkeznek a bejegyzett programhoz tartozó szoftverlicenc-szerződéssel.

Minden más, a jelen kézikönyvben megemlített márkanév és terméknév az illető tulajdonosok bejegyzett védjegye.

Szerkesztés és kiadás

Jelen kézikönyv a Brother Industries Ltd. felügyelete alatt készült, és a legfrissebb termékleírásokat, valamint műszaki adatokat tartalmazza. A jelen kézikönyv tartalma és a termék műszaki adatai előzetes bejelentés nélkül is változhatnak. A Brother fenntartja annak jogát, hogy bejelentés nélkül módosítsa a kézikönyvben foglalt műszaki adatokat és információkat, továbbá nem vállal felelősséget az olyan (akár közvetett) károkért, amelyek a bemutatott anyagokba vetett bizalom miatt következnek be, beleértve, de nem kizárólag, a kiadvánnyal kapcsolatos nyomdai és egyéb hibákat. Ezt a terméket professzionális környezetben történő használatra tervezték.

tartalmazza a KASAGO TCP/IP" szoftvert, amelyet az ELMIC WESCOM,INC.

2008 Devicescape Software, Inc fejlesztett ki. Ez a termék tartalmazza a RSA BSAFE titkosító szoftvert, amelyet az RSA Security Inc. fejlesztett ki. Részleges szerzői jog az ICC profilokra, 2003 European Color Initiative, www.eci.org. MINDEN JOG FENNTARTVA.

Tartalomjegyzék

Biztonsági óvintézkedések

A készülék biztonságos használata ............................................................................................................. 2

Rendelkezések............................................................................................................................................. 4

1. lépés –

A dob- és festékkazetta-egység telepítése .................................................................................................. 6

Papír behelyezése a papírtálcába................................................................................................................ 7

A tápkábel és a telefonkábel csatlakoztatása .............................................................................................. 8

Állítsa be az országot................................................................................................................................... 9

A dátum és az idő beállítása ........................................................................................................................ 9

Az állomásazonosító beállítása.................................................................................................................. 10

Tone (hang-) és Pulse (impulzus-) alapú tárcsázási módok ..................................................................... 10

A fogadási mód kiválasztása...................................................................................................................... 11

A telefonvonal-típus beállítása ................................................................................................................... 11

Az LCD-kijelző kontrasztjának beállítása ................................................................................................... 12

2. lépés –

Windows

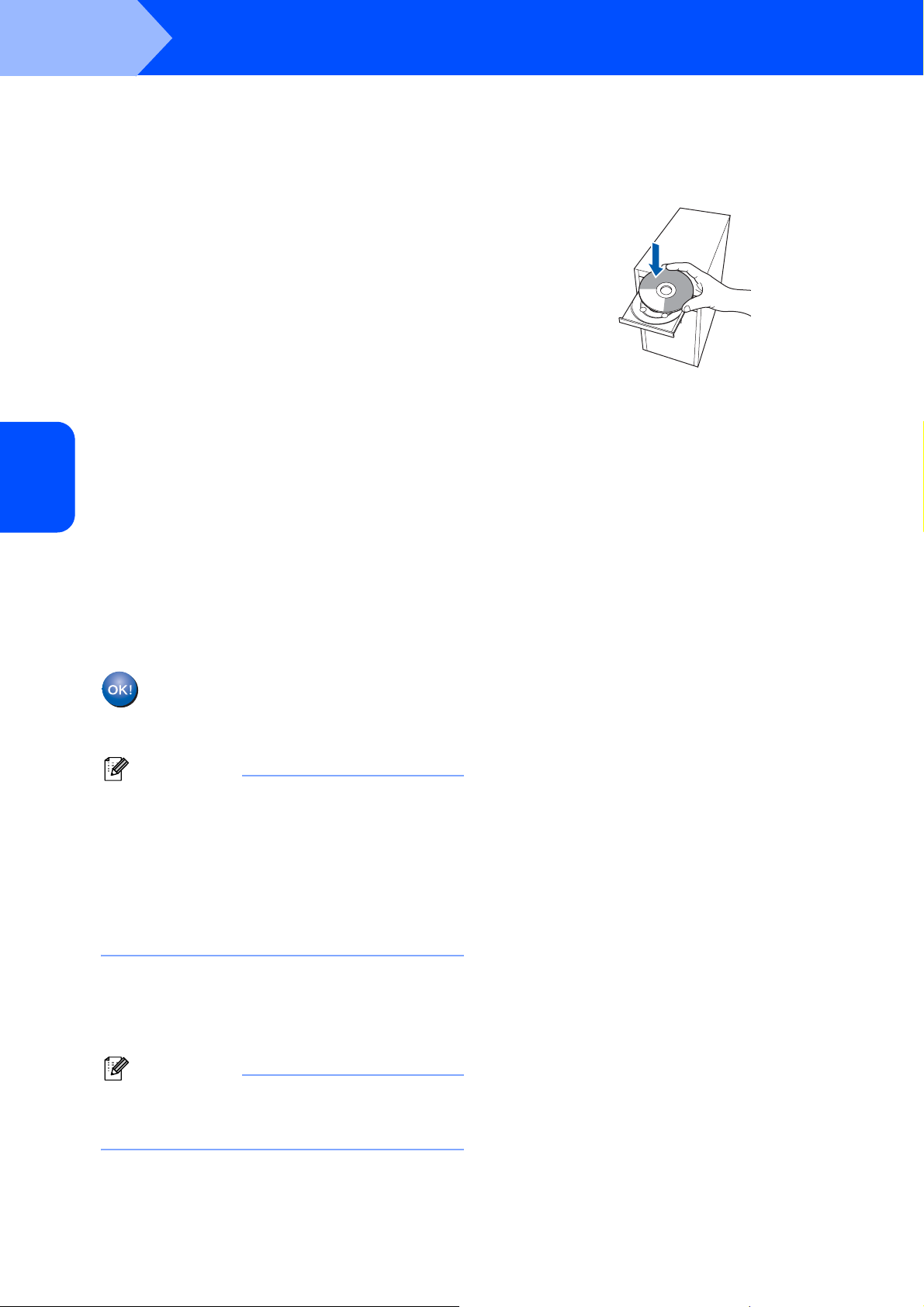

USB-interfészkábel használata esetén (Windows Hálózati interfészkábel használata esetén (Windows

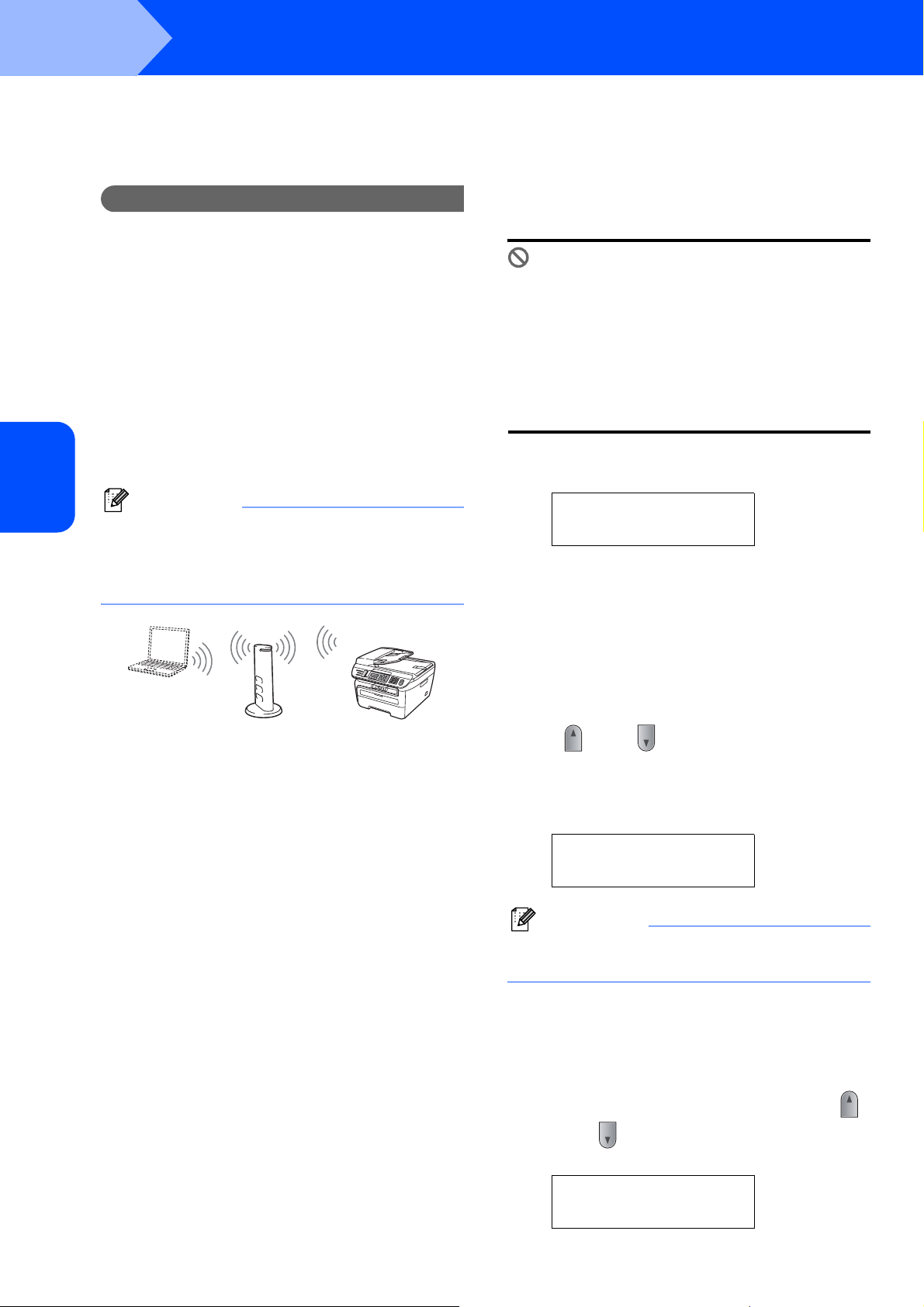

Vezeték nélküli hálózati interfész használata esetén (Windows Professional x64 Edition/Windows Vista

Windows Server

A készülék telepítése

Az illesztőprogram és a szoftver telepítése

2000 Professional/XP/XP Professional x64 Edition/Windows Vista® felhasználóknak)......... 14

2000 Professional/XP/XP Professional x64 Edition/Windows Vista® felhasználóknak)......... 16

2003 esetén lásd a Hálózati használati útmutatót a CD-n.

felhasználóknak) infrastruktúra módban................................. 17

2000 Professional/XP/XP

Macintosh

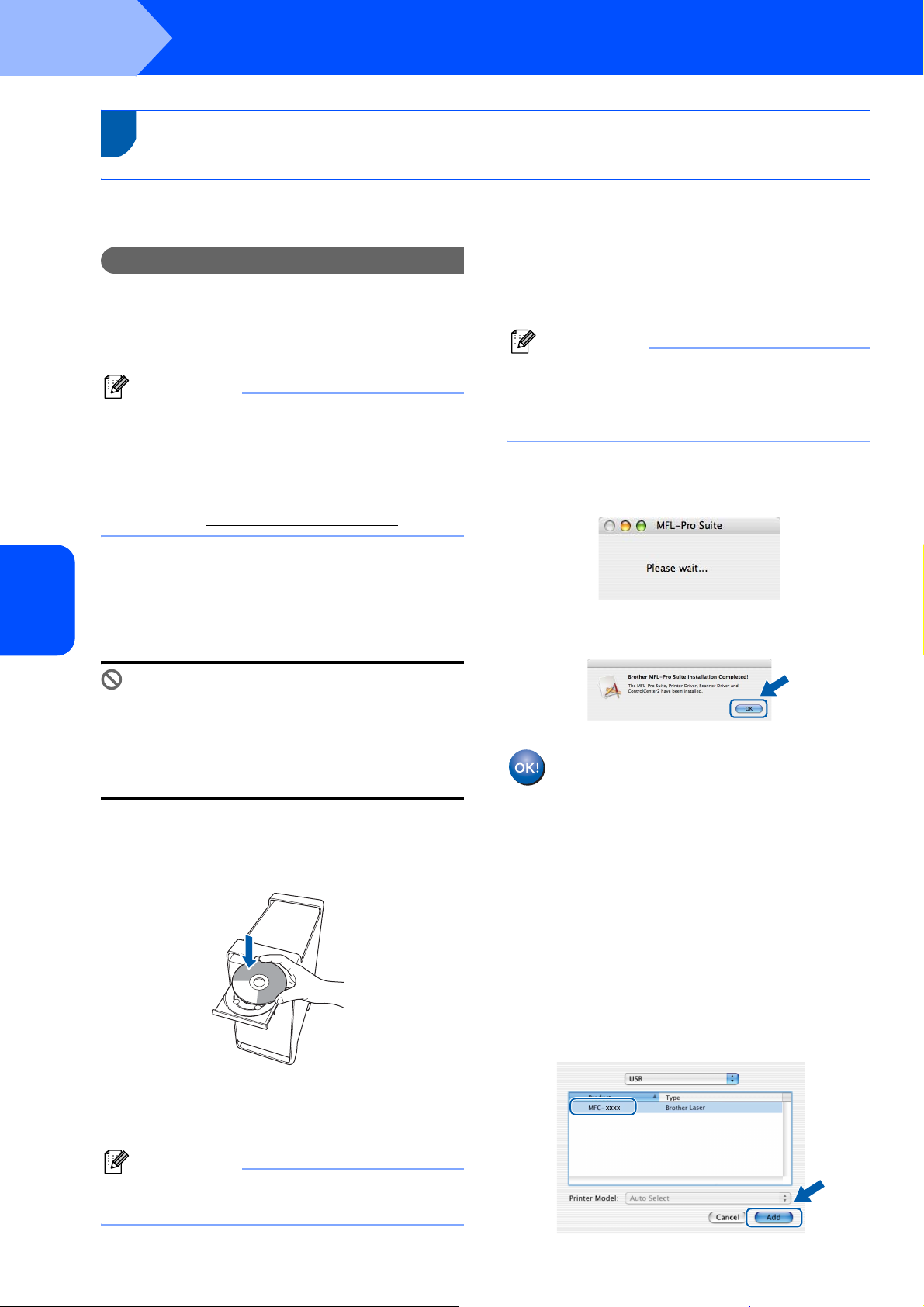

USB-interfészkábel használata esetén ..................................................................................................... 22

Mac OS

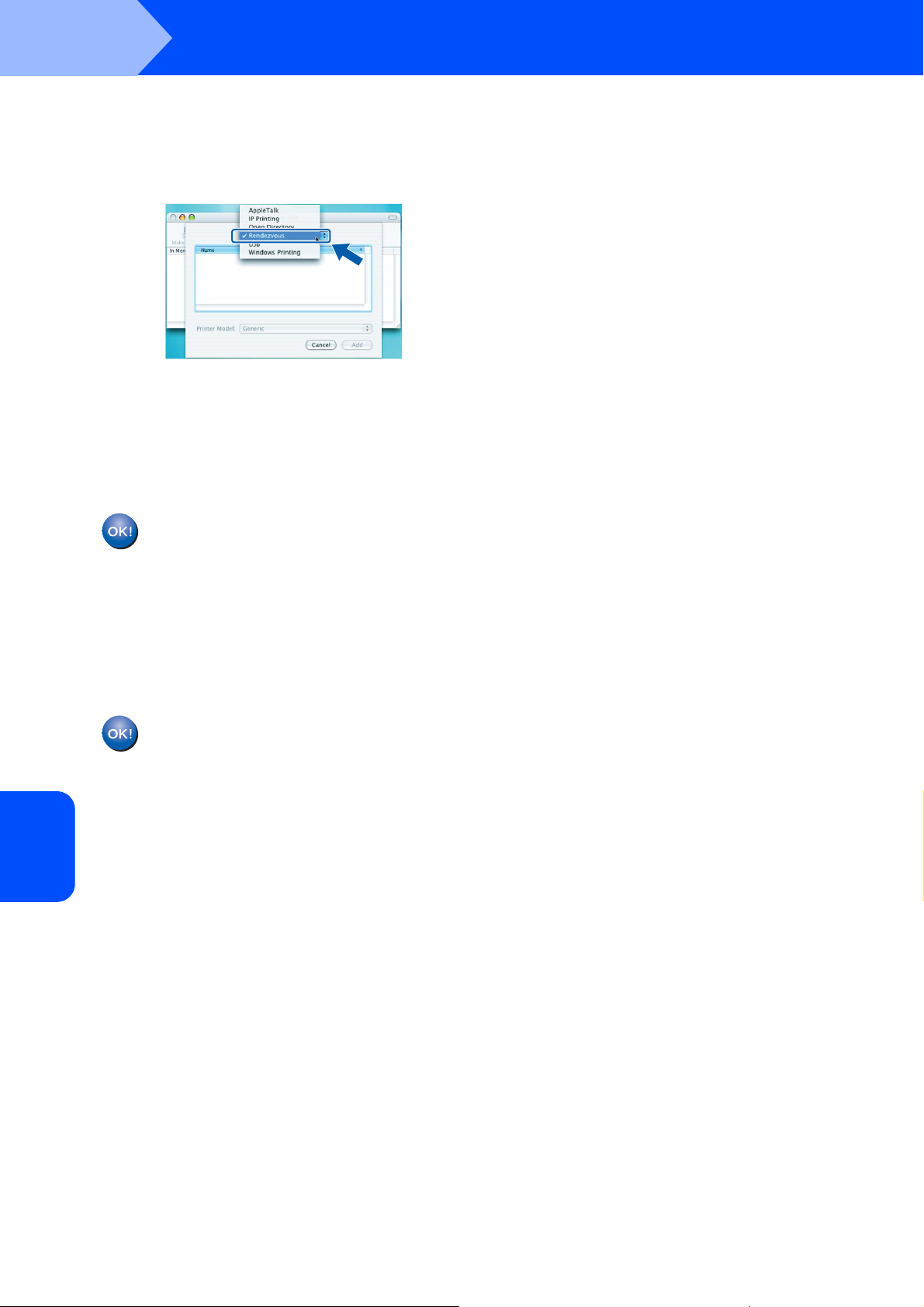

Hálózati interfészkábel használata esetén................................................................................................ 24

Mac OS Vezeték nélküli hálózati interfész használóinak (Mac OS

infrastruktúra módban ............................................................................................................................... 26

X 10.2.4 vagy újabb változat esetén.................................................................................... 22

X 10.2.4 vagy újabb változat esetén.................................................................................... 24

X 10.2.4 vagy magasabb verziószám esetén)

Megjegyzés

Amikor mozgatja a gépet, használja a szkenner alatt lévő oldalsó fogantyúkat. Ne emelje meg az aljánál fogva az MFC készüléket.

Biztonsági óvintézkedések

A készülék biztonságos használata

Kérjük, hogy késobbi felhasználás céljára orizze meg ezeket az utasításokat, és olvassa el oket, mielott bármilyen karbantartást végezne.

FIGYELEM

A készülék belsejének tisztítása előtt először húzza ki a telefonvonal zsinórját, majd pedig a tápkábelt az elektromos dugaszoló aljzatból.

NE használjon a készülék belsejének és külsejének tisztításához éghető anyagokat, vagy alkoholt/ammóniát tartalmazó sprayket vagy szerves oldószereket/folyadékokat. Ez ugyanis tüzet vagy elektromos áramütést okozhat. A készülék tisztításával kapcsolatban olvassa el a karbantartási rutinfeladatokat a használati útmutatóban.

Mindig győződjön meg arról, hogy a dugaszt teljesen csatlakoztatta.

A készülék használatát követő pillanatokban, annak bizonyos belső részei rendkívül forróak. Ha kinyitja a készülék első vagy hátsó burkolatát, NE érintse meg a képen sötétítéssel jelölt részeket.

A sérülések elkerülése érdekében ne tegye kezét a képen látható módon a dokumentum fedőlap, vagy a szkenner fedőlap alatt a gép szélére.

NE fogja meg a dugaszt nedves kézzel! Ez ugyanis elektromos áramütést okozhat.

Biztonsági óvintézkedések

A sérülések elkerülése érdekében NE dugja ujjait a képeken megjelölt helyekre.

NE használjon porszívót a kiszóródott festék feltakarítására. Ha mégis így tesz, elképzelhető, hogy a festékpor begyullad a porszívó belsejében és tüzet okoz. Kérjük, gondosan takarítsa fel a festéket egy száraz, nem bolyhozódó ruhával és a helyi rendelkezésnek megfelelően ártalmatlanítsa.

Ha mozgatja a készüléket, használja az ehhez kialakított fogantyúkat. Először győződjön meg arról, hogy minden kábelt kihúzott.

Készüléke csomagolásához műanyag zacskókat használtak. A fulladás veszélyének elkerülése érdekében tartsa távol ezeket a zacskókat csecsemőktől és gyermekektől.

Megjegyzés

A biztosíték-egységet figyelmeztető címke jelöli. NE távolítsa el vagy rongálja meg a címkét!

Biztonsági óvintézkedések

Rendelkezések

EK Megfelelőségi nyilatkozat az R & TTE Direktívának megfelelően

a fent megnevezett termékek összhangban vannak az R & TTE irányelv (1999/5/EK) rendelkezéseivel; kijelentjük továbbá, hogy a készülékek megfelelnek az alábbi szabványoknak is.

Vonatkozó harmonizált

Biztonság EN60950-1:2001+A11: 2004

szabványok:

EMC EN55022: 1998 +A1: 2000 +A2: 2003 B osztály EN55024: 1998 +A1: 2001 +A2: 2003 EN61000-3-2: 2006 EN61000-3-3: 1995 +A1: 2001 +A2: 2005

Rádió EN301 489-1 V1.6.1 EN301 489-17 V1.2.1 EN300 328 V1.7.1

*A rádióra vonatkozó szabványok csak az MFC7840W készülékre vonatkoznak.

Az az év, amelyben a CE jelölés első ízben került feltüntetésre: 2007

Gyártó Brother Industries Ltd.,

15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japán

Üzem Brother Industries (Vietnam) Ltd.,

Phuc Dien ipari zóna Cam Phuc kommuna, Cam giang Dist Hai Duong tartomány, Vietnam

Ezennel tanúsítjuk. hogy Termékleírás : Faxkészülék

Típus : Group3

Modellszám : MFC-7440N, MFC-7840W

Kiadja : Brother Industries, Ltd.

Dátum : 2008. január 31.

Hely : Nagoya, Japán

IEC60825-1+A2:2001 specifikáció

Ez a készülék az IEC60825-1+A2:2001 specifikációk értelmében 1-es osztályú lézerterméknek minősül. Az alábbiakban látható címke az ezt előíró országokban fel van tüntetve a készüléken.

CLASS 1 LASER PRODUCT APPAREIL À LASER DE CLASSE 1 LASER KLASSE 1 PRODUKT

Ez a készülék 3B lézerosztályba tartozó diódát használ, amely a szkenneregységben láthatatlan lézersugárzást bocsát ki. A szkenner egységet semmilyen körülmények között nem szabad felnyitni.

Belső lézersugárzás

Hullámhossz: 780 - 800 nm Kimenet: 10 mW max. Lézerosztály: 3B osztály

Biztonsági óvintézkedések

FIGYELEM

A jelen kézikönyvben meghatározottaktól eltérő vezérlők használata, illetve az itt leírt eljárások módosítása, vagy eltérő eljárások végzése esetén lehetséges, hogy veszélyes sugárzásnak teszi ki magát.

A készülék áramtalanítása

Ezt a készüléket olyan elektromos dugaszolóaljzat közelében kell elhelyezni, amely könnyen hozzáférhető. Veszélyhelyzet esetén a tápkábelt el kell távolítania a elektromos dugaszolóaljzatból, hogy ez által teljesen megszűnjön az áramellátás.

Figyelem - ezt a nyomtatót földelni kell.

A hálózati kábelben lévő vezetékek jelölése a következő színkódot követi:

 Zöld és sárga: föld  Kék: nulla  Barna: fázis

LAN csatlakozás

Nemzetközi ENERGY STAR

Megfelelési

nyilatkozat

A nemzetközi ENERGY STAR

Program célja, hogy elősegítse az energiahatékony irodai berendezések fejlesztését és népszerűsítését.

ENERGY STAR

partnerként a Brother Industries, Ltd. meghatározta, hogy ez a termék energiahatékonysági szempontból megfelel az

ENERGY STAR

irányelveknek.

VIGYÁZAT

NE csatlakoztassa ezt a terméket olyan LAN csatlakozáshoz, amely túláram veszélyének van kitéve.

Rádióhullám-interferencia

Ez a termék megfelel az EN55022 szabványnak (CISPR Publication 22)/ B. osztály). A készülék számítógéphez történő csatlakoztatása során győződjön meg arról, hogy az alábbi interfész kábeleket használja. Két (2,0) méternél nem hosszabb USB kábel.

2002/96/EK EU irányelv és EN50419 szabvány

Ezt a készüléket a fenti újrahasznosítási szimbólummal látták el. Ez azt jelenti, hogy a készüléket életciklusa végén egy megfelelő külön gyűjtőponton kell ártalmatlanítani, és nem helyezhető el a nem válogatott háztartási hulladék között. Környezetvédelmi szempontból ez mindenkinek előnyére szolgál. (Csak Európai Unió)

1. lépés

A készülék telepítése

1 A dob- és festékkazetta-

egység telepítése

Helytelen beállítás

NE csatlakoztassa az interfész kábelt! Az interfész kábel csatlakoztatására a meghajtó telepítésekor kerül sor.

2 Papír behelyezése a

papírtálcába

A készülék telepítése

4 Helyezze a papírt a papírtálcába. Ellenőrizze,

hogy a papírlap nem gyűrődött-e fel a tálcában, illetve győződjön meg arról, hogy a behelyezett mennyiség ne legyen magasabban a maximum jelzésnél (1).

VIGYÁZAT

Győződjön meg arról, hogy a papírvezetők érintik a papír oldalait, így biztosítható ugyanis a megfelelő adagolás. Ha ezt elmulasztja, esetleg sérülésnek teszi ki készülékét.

1. lépés

A készülék telepítése

3 A tápkábel és a telefonkábel

csatlakoztatása

1 Győződjön meg arról, hogy a készülék

tápkapcsolója kikapcsolt helyzetben van. Csatlakoztassa a tápkábelt a készülékhez.

2 Csatlakoztassa a tápvezetéket a fali aljzathoz.

Kapcsolja be a készüléket.

3 Csatlakoztassa a telefonkábel egyik végét a

készülék LINE felirattal jelölt aljzatához, míg a másik végét a moduláris fali aljzathoz.

Megjegyzés

Ha a telefonvonalat egy külső telefonkészülékkel osztja meg, akkor az alábbiak szerint csatlakoztassa a kábelt.

Megjegyzés

Ha a telefonvonalat egy külső üzenetrögzítővel osztja meg, a kábel csatlakoztatását a következő módon végezze el.

FIGYELEM

• A készüléket földelt fali aljzathoz kell csatlakoztatni.

• Mivel a készülék földelése a fali aljzaton keresztül valósul meg, a telefonhálózatban esetlegesen fellépő veszélyes túlfeszültség elleni óvintézkedésként ne húzza ki a tápkábelt a készülékből, ha a készülék a telefonhálózathoz csatlakozik. Saját védelme érdekében hasonló módon járjon el, ha át szeretné helyezni a készüléket: mindig először a telefonvonalat válassza le, és csak ezt követően a tápkábelt.

Állítsa a fogadási módot a következőre: Külsö Tel/Ü.R.. További részletekért lásd a A fogadási mód kiválasztása című részt a(z) 11. oldalon!, valamint a külső TAD csatlakoztatása című részt a Használati útmutató 7. fejezetében.
