Brother MFC-7840W Quick Setup Guide [it]

MFC-7840W

Prima di poter utilizzare l'apparecchio è necessario impostare l'hardware e installare il driver. Leggere questa 'Guida di installazione rapida' per l'impostazione corretta e le istruzioni sull'installazione.

Punto 1

Installazione della macchina

Punto 2

Installazione driver e software

La procedura di installazione è terminata!

Guida di installazione rapida

Tenere questa 'Guida di installazione rapida' e il CD-ROM in dotazione a portata di mano per poterli consultare rapidamente e con facilità in qualunque momento.

Versione 0

ITA

Simboli utilizzati in questa guida

Avvertenza

Le avvertenze indicano precauzioni da osservare per evitare possibili infortuni.

Nota

Le note forniscono istruzioni da eseguire in determinate situazioni o suggerimenti sul funzionamento dell'operazione corrente con altre funzionalità dell'apparecchio.

Attenzione

Procedure specifiche da seguire per evitare possibili danni all'apparecchio o ad altri oggetti.

Guida dell'utente, Guida software

dell'utente o

Guida dell'utente in rete

Indica un riferimento alla Guida dell'utente, alla Guida software dell'utente o alla Guida dell'utente in rete sul CD-ROM in dotazione.

Installazione errata

Il simbolo di impostazione errata segnala dispositivi o operazioni non compatibili con l'apparecchio.

Sommario

Preparazione dell'apparecchio

Componenti inclusi nella confezione............................................................................................................ 2

Pannello dei comandi................................................................................................................................... 3

Punto 1 –

Installazione del gruppo tamburo e della cartuccia toner............................................................................. 4

Caricamento della carta nel vassoio ............................................................................................................ 5

Collegamento linea telefonica e alimentazione............................................................................................ 6

Impostazione data e ora............................................................................................................................... 7

Impostazione dell’Identificativo .................................................................................................................... 8

Modalità di composizione numero a toni e a impulsi ................................................................................... 9

Selezione di una modalità di ricezione......................................................................................................... 9

Impostazione del tipo di linea telefonica .................................................................................................... 10

Impostazione del Contrasto a display ........................................................................................................ 11

Punto 2 –

Windows

Per utenti con cavo di interfaccia USB (per Windows

Per utenti con cavo di interfaccia di rete (per Windows Per utenti con interfaccia di rete wireless (per Windows Edition/Windows Vista

Per Windows Server

Installazione della macchina

Installazione driver e software

2000 Professional/XP/XP Professional x64 Edition/Windows Vista®) ............................. 14

2000 Professional/XP/XP Professional x64 Edition/Windows Vista®) ............................. 17

) nella modalità di infrastruttura ........................................................................... 20

2003, vedere la Guida dell’utente in rete sul CD-ROM.

2000 Professional/XP/XP Professional x64

Macintosh

Per utenti con cavo di interfaccia USB...................................................................................................... 29

Per Mac OS

Per utenti con cavo di interfaccia di rete ................................................................................................... 31

Per Mac OS

Per utenti con interfaccia di rete wireless (per Mac OS

in modalità di infrastruttura........................................................................................................................ 34

X 10.2.4 o versione superiore ....................................................................................... 29

X 10.2.4 o versione superiore ....................................................................................... 31

X 10.2.4 o versioni successive)

Per utenti di rete

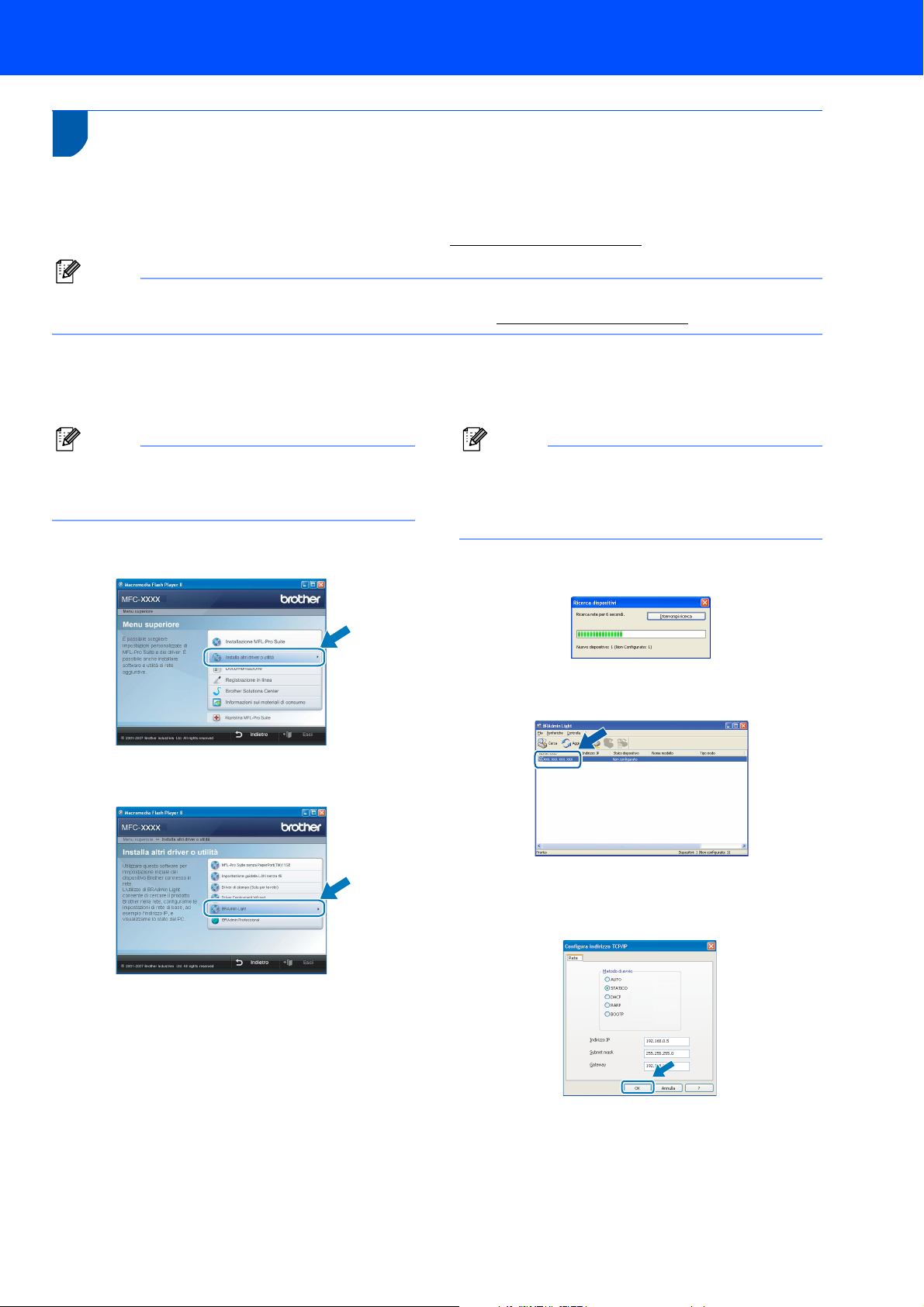

Utilità BRAdmin Light (Per utenti Windows®)............................................................................................. 43

Installazione dell'utilità di configurazione BRAdmin Light ..................................................................... 43

Impostazione Indirizzo IP, Subnet Mask e Gateway con BRAdmin Light ............................................ 43

Utilità BRAdmin Light (Per utenti Mac OS

Impostazione Indirizzo IP, Subnet Mask e Gateway con BRAdmin Light ............................................ 44

Gestione basata sul web (browser web) .................................................................................................... 45

Ripristino delle impostazioni di rete secondo l'impostazione predefinita di fabbrica.................................. 45

Stampa dell'elenco delle configurazioni di rete .......................................................................................... 45

Digitazione testo......................................................................................................................................... 46

X)........................................................................................... 44

Opzioni e materiali di consumo

Materiali di consumo .................................................................................................................................. 47

Preparazione dell'apparecchio

I componenti inclusi nella confezione possono variare a seconda del paese. Conservare tutti i materiali di imballaggio e la scatola nel caso si debba spedire l'apparecchio.

Componenti inclusi nella confezione

Avvertenza

Per l'imballaggio della macchina sono stati usati sacchetti di plastica. Per evitare il pericolo di soffocamento, tenere i sacchetti lontano dalla portata dei bambini.

1 Alimentatore automatico documenti (ADF) 2 Pannello dei comandi 3 Supporto vassoio d'uscita con facciata stampata verso

il basso 4 Fessura di alimentazione manuale 5 Vassoio carta

CD-ROM

Per Windows

Per Macintosh

Guida dell'utente

6 Coperchio anteriore 7 Interruttore d'accensione 8 Supporto ribaltabile uscita documenti dell'alimentatore

automatico

9 Coperchio documenti

Guida di installazione rapida

Cavo di alimentazione CA

Cavo linea telefonica

Gruppo tamburo

(compresa la cartuccia toner)

Il cavo di interfaccia non è fornito in dotazione. Acquistare il cavo di interfaccia opportuno per l'interfaccia che si desidera utilizzare (USB o di rete). NON collegare il cavo di interfaccia in questo punto. Il collegamento del cavo interfaccia viene eseguito durante l'installazione del software.

 Cavo di interfaccia USB

Verificare di utilizzare un cavo di interfaccia USB 2.0 che non sia più lungo di 2 metri (6 piedi). Quando si utilizza

un cavo USB, verificare di collegarlo alla porta USB del computer e non ad una porta USB della tastiera o ad

un hub USB non alimentato.

 Cavo di rete

Utilizzare un cavo doppino diritto di categoria 5 (o superiore) per la rete Fast Ethernet 10BASE-T o 100BASE-TX.

Preparazione dell'apparecchio

MFC-7840W

Pannello dei comandi

1 Tasti Copia 2 Tasti Stampa 3 Tasti di chiamata veloce 4 Tasto Selezione 5 Tasti Modalità 6 Tasti Menu

Per i dettagli sul Pannello dei comandi, consultare "Descrizione Pannello dei comandi" al Capitolo 1 della Guida dell’utente.

7 Tastiera 8 Tasto Inizio 9 Tasto Stop/Uscita 10 LCD (Display a cristalli liquidi) 11 Tasti funzionamento fax e telefono

Nota

Quando si sposta l'apparecchio, afferrare le apposite prese laterali sotto lo scanner. NON trasportare l'MFC afferrandolo dalla parte inferiore.

Punto 1

Installazione della macchina

1 Installazione del gruppo

tamburo e della cartuccia toner

Installazione errata

NON collegare il cavo di interfaccia. Tale

operazione deve essere eseguita al momento

dell'installazione del driver.

1 Aprire il coperchio anteriore.

4 Inserire il gruppo tamburo e cartuccia toner

nell'apparecchio.

2 Rimuovere dalla confezione il gruppo tamburo

e cartuccia toner.

3 Agitarlo delicatamente da lato a lato diverse

volte allo scopo di distribuire il toner in modo uniforme all'interno del gruppo.

5 Chiudere il coperchio anteriore

dell'apparecchio.

2 Caricamento della carta nel

vassoio

Installazione della macchina

4 Inserire la carta nel vassoio. Accertarsi che la

carta sia piana nel vassoio e al di sotto del contrassegno di livello massimo (1).

1 Estrarre completamente il vassoio della carta

dall'apparecchio.

Tenendo premuta la leva verde di sblocco, far scorrere le guide laterali per adattarle al formato carta utilizzato. Accertarsi che le guide siano collocate stabilmente nelle scanalature.

Attenzione

Verificare che le guide carta non tocchino i bordi della carta; diversamente, la carta non viene alimentata correttamente. Se non si esegue tale operazione, l'apparecchio potrebbe danneggiarsi.

5 Inserire completamente il vassoio della carta

nell'apparecchio. Verificare che sia completamente inserito nell'apparecchio.

3 Smuovere la risma di carta per evitare

inceppamenti e problemi di alimentazione della carta.

Punto 1

Installazione della macchina

3 Collegamento linea

telefonica e alimentazione

1 Accertarsi che l'apparecchio sia spento.

Collegare il cavo di alimentazione CA all'apparecchio.

2 Inserire il cavo di alimentazione CA nella presa

CA. Accendere l'apparecchio.

Nota

Se si usa un telefono esterno collegato alla stessa linea telefonica, collegarlo nel modo seguente.

Nota

Se si usa una segreteria telefonica esterna collegata alla stessa linea telefonica, collegarla nel modo seguente.

3 Collegare un’estremità del cavo per la linea

telefonica alla presa sull’apparecchio contrassegnata con LINE e l’altra estremità a una presa modulare a muro.

Avvertenza

• L'apparecchio deve essere dotato di spina con messa a terra.

• L’apparecchio è collegato alla messa a terra tramite la presa di alimentazione. Pertanto, al momento di effettuare il collegamento dell’apparecchio alla linea telefonica, si raccomanda di tenere l’apparecchio collegato al cavo di alimentazione per proteggersi da eventuali correnti elettriche presenti nella rete telefonica. Allo stesso modo, per proteggersi quando si desidera spostare l’apparecchio, si consiglia di scollegare prima il cavo della linea telefonica e poi quello di alimentazione.

Impostare la Modalità ricezione su Tel./Segr. Est.. Per maggiori dettagli, vedere Selezione di una modalità di ricezione a pagina 9 e "Collegamento di una segreteria telefonica esterna (TAD)" Capitolo 7 della Guida dell'utente.

4 Impostazione data e ora

L'apparecchio visualizza la data e l'ora e, se viene impostato l'identificativo, questo verrà aggiunto a ogni fax inviato.

1 Premere Menu. 2 Premere 0. 3 Premere 2. 4 Digitare le ultime due cifre dell’anno mediante

tastiera, quindi premere OK.

Data&Ora Anno:2008

(ad esempio, digitare 0, 8 per l'anno 2008.)

Installazione della macchina

5 Digitare le due cifre del mese mediante

tastiera, quindi premere OK.

Data&Ora Mese:03

(ad esempio, digitare 0, 3 per marzo.)

6 Digitare le due cifre del giorno mediante

tastiera, quindi premere OK.

Data&Ora Giorno:25

(ad esempio, digitare 2, 5.)

7 Digitare l’ora nel formato 24-ore mediante

tastiera, quindi premere OK.

Data&Ora Ora:15:25

(ad esempio, digitare 1, 5, 2, 5 per le 3:25 PM.)

8 Premere Stop/Uscita.

Nota

Se si commette un errore e si desidera iniziare di nuovo, premere Stop/Uscita e tornare al punto 1.

Punto 1

5 Impostazione

È possibile memorizzare il proprio nome e numero di fax per inserirli su tutte le pagine dei fax che si inviano.

1 Premere Menu. 2 Premere 0. 3 Premere 3. 4 Inserire il proprio numero di fax (massimo 20

cifre) mediante tastiera, quindi premere OK. Per inserire il simbolo "+" per i prefissi telefonici internazionali, premere l. Ad esempio, per inserire il prefisso del Regno Unito "+44", premere l, 4, 4, quindi digitare le altre cifre del numero.

5 Inserire il proprio numero di telefono (massimo

20 cifre) mediante tastiera, quindi premere OK. (Se il numero di telefono e quello di fax sono uguali, inserire di nuovo lo stesso numero.)

Installazione della macchina

6 Usare la tastiera per inserire il proprio nome

dell’Identificativo

Nota

• Per inserire il nome, fare riferimento alla seguente tabella.

• Per digitare un carattere assegnato allo stesso tasto del carattere precedente, premere per

spostare il cursore verso destra.

• Per modificare una lettera inserita per errore, premere oppure per spostare il cursore

fino al carattere errato e premere Cancella/Indietro.

Premere

il tasto

Identificativo Fax:+44

XXXXXXXXX

Identificativo Tel:+44

XXXXXXXXX

2 ABC2A 3 DEF3D 4 GH I 4 G 5 JKL5J 6 MNO6M 7 PQRS7 8 TUV8T 9 WXY Z 9

(massimo 20 caratteri), quindi premere OK.

Identificativo Nome:

Una

volta

Per maggiori dettagli, consultare "Digitazione testo" della Guida dell’utente.

Due

volte

Tre

volte

Quattro

volte

Cinque

volte

7 Premere Stop/Uscita.

Installazione della macchina

6 Modalità di composizione

Al momento della spedizione, l'apparecchio è impostato per la composizione a toni. Se si utilizza un servizio a impulsi (composizione mediante disco combinatore), occorre modificare il modo di composizione.

numero a toni e a impulsi

1 Premere Menu. 2 Premere 0. 3 Premere 4.

4 Premere o per selezionare Impulsi (o

Toni). Premere OK.

5 Premere Stop/Uscita.

7 Selezione di una modalità di

Sono possibili quattro modalità di ricezione:

Solo fax, Fax/Tel, Manuale e Tel./Segr. Est.. Scegliere la Mod. ricezione

più adatta alle proprie esigenze.

ricezione

Si vogliono utilizzare le funzioni telefoniche dell'apparecchio (se disponibili), un telefono esterno o un dispositivo di segreteria telefonica esterno connessi alla stessa linea dell'apparecchio?

Si sta utilizzando la funzione di ricezione messaggi della segreteria telefonica esterna?

Si desidera che l'apparecchio risponda automaticamente alle chiamate telefoniche e a quelle fax?

L'utente ha il controllo della linea telefonica e deve rispondere autonomamente a tutte

le chiamate.

Solo fax

Dell'apparecchio risponde automaticamente a tutte le chiamate avviando la ricezione fax.

Fax/Tel

Dell'apparecchio controlla la linea e risponde automaticamente a tutte le chiamate. Se non si tratta di un fax, il telefono suona per consentire di prendere la chiamata.

Manuale

Tel./Segr. Est.

La segreteria telefonica esterna risponde automaticamente a tutte le chiamate. I messaggi fax vengono stampati automaticamente.

1 Premere Menu. 2 Premere 0. 3 Premere 1.

4 Premere o per selezionare la modalità.

Premere OK.

5 Premere Stop/Uscita.

Per maggiori dettagli, consultare "Ricezione di un fax" nel Capitolo 6 della Guida dell’utente.

Punto 1

8 Impostazione del tipo di

Se si collega l'apparecchio ad una linea che utilizza PABX (PBX) o ISDN per la ricezione e l'invio di fax, è necessario modificare il tipo di linea telefonica completando le seguenti fasi.

1 Premere Menu. 2 Premere 0. 3 Premere 6.

4 Premere o per scegliere PBX, ISDN

o Normale. Premere OK. Eseguire una delle seguenti operazioni:

Installazione della macchina

8 Premere Stop/Uscita.

linea telefonica

PBX e TRASFERIMENTO

L'apparecchio è impostato inizialmente su Normale, ciò ne consente il collegamento a una linea PSTN (Rete linee telefoniche pubbliche) standard. Tuttavia, molti uffici utilizzano un sistema telefonico centralizzato o un centralino telefonico automatico privato (PABX). È possibile collegare l'apparecchio alla maggior parte dei tipi di PABX (PBX). La funzione di richiamata dell'apparecchio supporta solo la ricomposizione del numero dopo un intervallo predefinito (TBR). La funzione TBR funzionerà con la maggior parte dei sistemi PABX (PBX) consentendo l'accesso a una linea esterna o l'inoltro di chiamate a un altro interno. Questa funzione è attiva quando si preme il tasto Tel/R.

 Se si sceglie ISDN o Normale, passare a 8.  Se si sceglie PBX, passare a 5.

Nota

5 Eseguire una delle seguenti operazioni:

 Se si desidera cambiare il numero di

prefisso corrente, premere 1 e passare a 6.

 Se non si desidera cambiare il numero di

prefisso corrente, premere 2 e passare a 8.

Nota

L’impostazione predefinita è "!". Quando si preme Tel/R, apparirà "!" sul display.

6 Digitare il numero di Prefisso (massimo 5 cifre)

mediante tastiera, quindi premere OK.

Nota

È possibile utilizzare i numeri da 0 a 9, #, l e !. (Premere Tel/R per visualizzare “!“.) Non è possibile utilizzare ! con altri numeri o caratteri. Se il sistema telefonico richiede la ricomposizione del numero dopo un intervallo predefinito, premere Tel/R per inserire l'intervallo.

7 Premere o per scegliere Sì o Sempre e

premere OK.

Nota

• Se si sceglie Sì, premendo appare "

• Se si sceglie l'accesso a una linea esterna senza premere

") si otterrà l'accesso a una linea esterna.

Sempre

Tel/R

(sullo schermo

, è possibile ottenere

Tel/R

9 Impostazione del Contrasto

Si può modificare il contrasto per fare in modo che il display appaia più chiaro o più scuro.

a display

1 Premere Menu. 2 Premere 1. 3 Premere 7.

4 Premere per aumentare il contrasto.

—OPPURE—

Premere per diminuire il contrasto. Premere OK.

5 Premere Stop/Uscita.

Installazione della macchina

CD-ROM in dotazione "MFL-Pro Suite"

Windows

Installazione MFL-Pro Suite

Consente di installare il software MFL-Pro Suite e i driver multifunzione.

Installa altri driver o utilità

Consente di installare utilità software supplementari MFL-Pro Suite, installare senza ScanSoft™ PaperPort™ 11SE con OCR di NUANCE o installare solo il driver.

Documentazione

Visualizza la Guida software dell'utente e la Guida dell'utente in rete in formato HTML. È anche possibile visualizzare i manuali in formato PDF accedendo al Brother Solutions Center. (Viene richiesto l'accesso a Internet) La Guida software dell'utente e la Guida dell'utente in rete includono istruzioni per funzioni disponibili quando è presente un collegamento a un computer. (ad es. stampa, scansione e dettagli sul collegamento in rete)

Registrazione in linea

Consente la registrazione del proprio apparecchio dalla pagina Web di registrazione dei prodotti Brother.

Brother Solutions Center

Consente di accedere al Brother Solutions Center per domande frequenti (FAQ), Guida dell’utente, aggiornamenti per i driver e consigli utili sull’utilizzo dell'apparecchio.

(Viene richiesto l'accesso a Internet)

Informazioni sui materiali di consumo

Consente di visitare il nostro sito web per le forniture originali Brother all'indirizzo http://www.brother.com/original/

Ripristina MFL-Pro Suite (solo per utenti USB)

Se si è verificato un errore durante l'installazione di MFL-Pro Suite, utilizzare questa selezione per riparare automaticamente e reinstallare MFL-Pro Suite.

Nota

MFL-Pro Suite comprende driver stampante, driver scanner, Brother ControlCenter3 e ScanSoft™ PaperPort™ 11SE. ScanSoft™ PaperPort™ 11SE è un'applicazione di gestione dei documenti per la visualizzazione dei documenti digitalizzati tramite scanner.

Macintosh

Start Here OSX

Consente di installare MFL-Pro Suite, comprendente il driver stampante, il driver scanner, Brother

ControlCenter2 e BRAdmin Light per Mac OS

10.2.4 o versione successiva.

Documentation

Brother Solutions Center

Consente di accedere al Brother Solutions Center per domande frequenti (FAQ), Guida dell’utente, aggiornamenti per i driver e consigli utili sull’utilizzo dell'apparecchio. (Viene richiesto l'accesso a Internet)

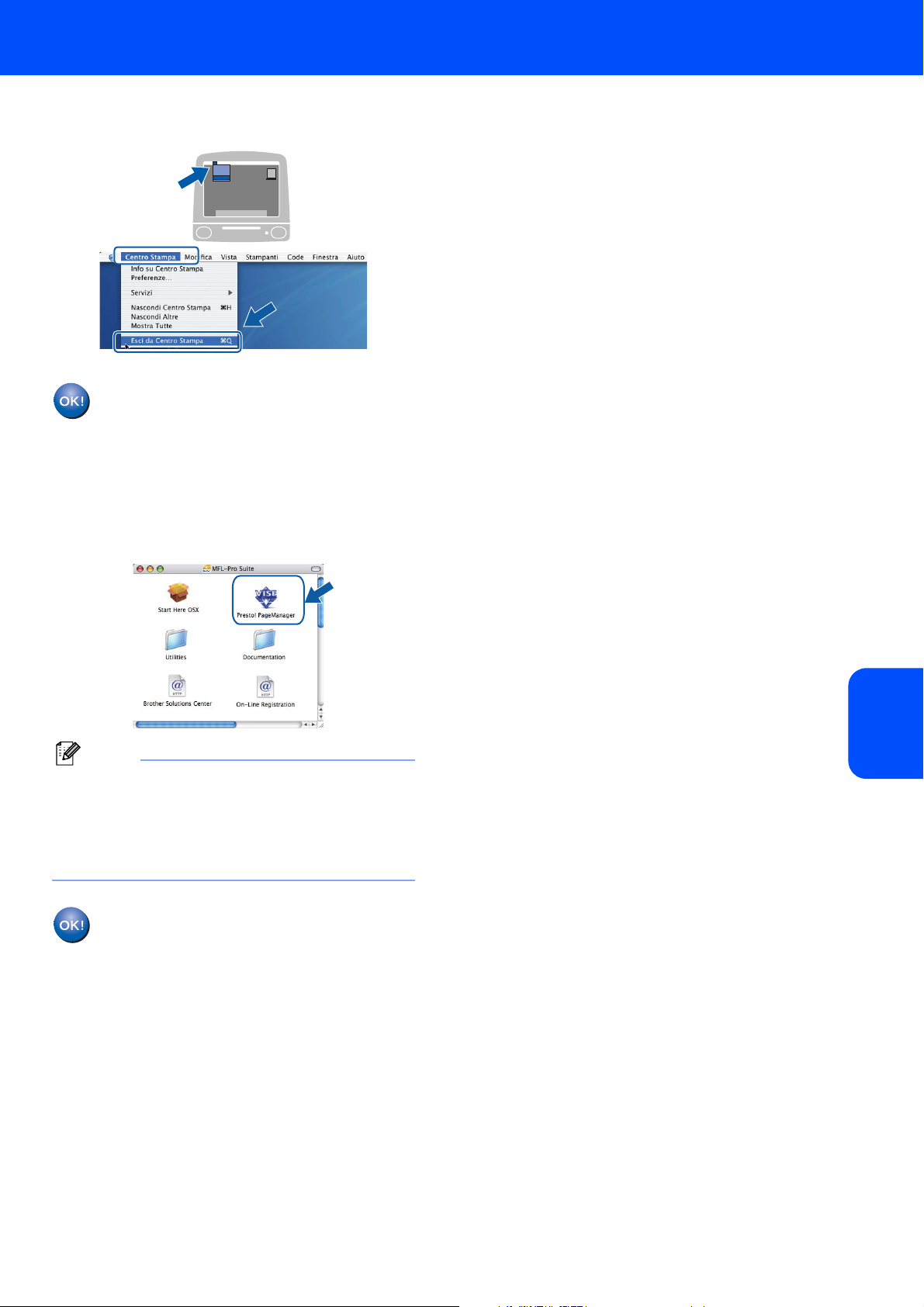

Presto! PageManager

Consente di installare Presto!® PageManager® per aggiungere la funzionalità OCR a Brother ControlCenter2 e acquisire, condividere e organizzare facilmente foto e documenti.

On-Line Registration

Consente la registrazione del proprio apparecchio dalla pagina Web di registrazione dei prodotti Brother.

Utilities

In questa cartella è possibile trovare le seguenti Utility supplementari.

 Wireless LAN Setup Wizard  Presto!

PageManager® Uninstaller

 BRAdmin Light

Punto 2

Seguire le istruzioni in questa pagina a seconda del sistema operativo e dell’ interfaccia usati. Per i driver, i documenti più aggiornati e per le soluzioni ottimali ai Vostri problemi, accedere a Brother Solutions Center direttamente dal driver o visitare il sito http://solutions.brother.com/

Installazione driver e software

Windows

Per utenti con cavo di interfaccia USB ........................................................................ 14

Per utenti con cavo di interfaccia di rete ..................................................................... 17

Pour Windows Server

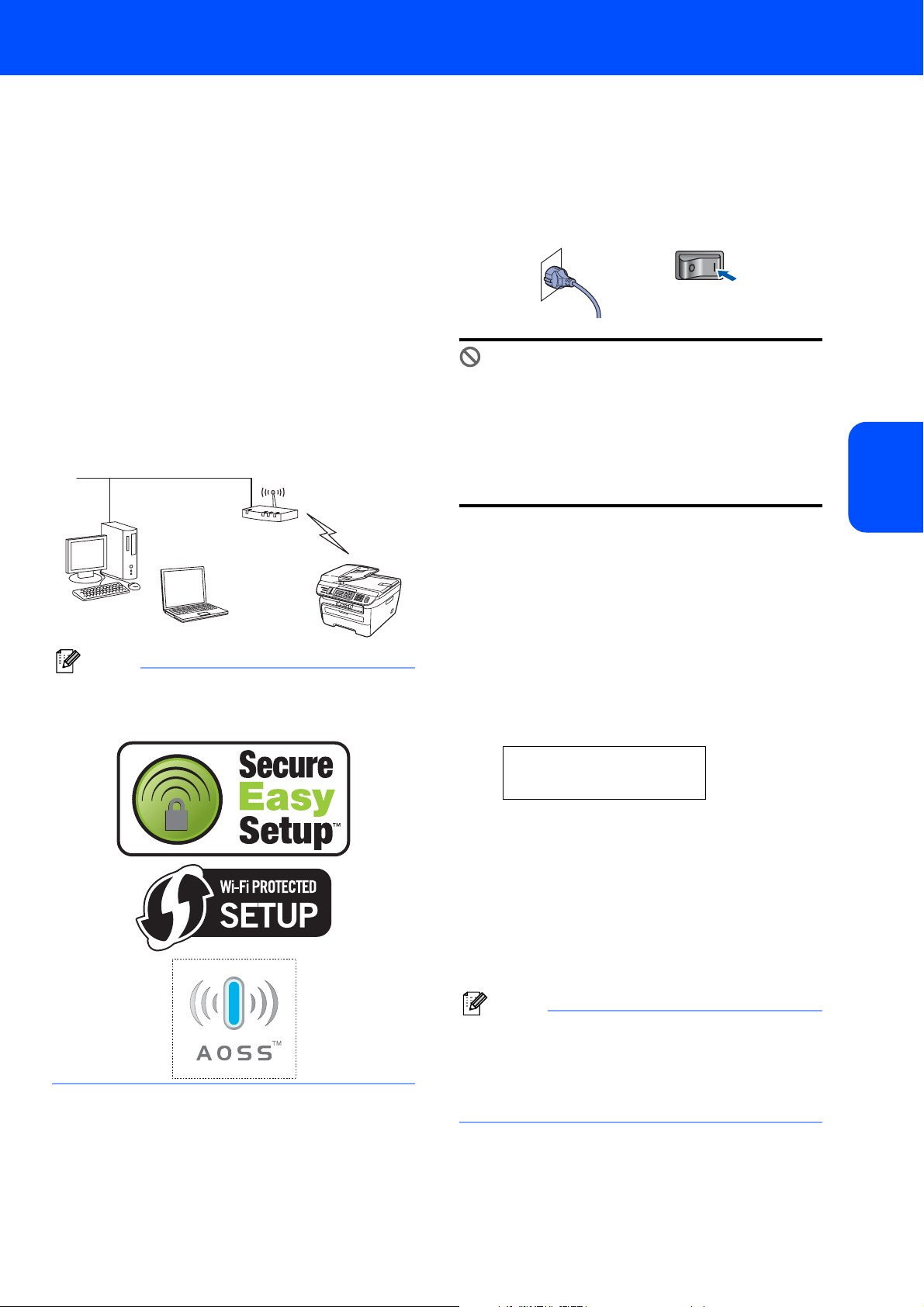

Per utenti con interfaccia di rete wireless nella modalità di infrastruttura ............... 20

Per gli altri metodi di installazione e la modalità Ad-hoc, vedere la Guida dell'utente in rete nel CD-ROM, per dettagli sull'installazione.

Macintosh

Per utenti con cavo di interfaccia USB......................................................................... 29

2003, consultez le chapitre 5 du Guide utilisateur-Réseau.

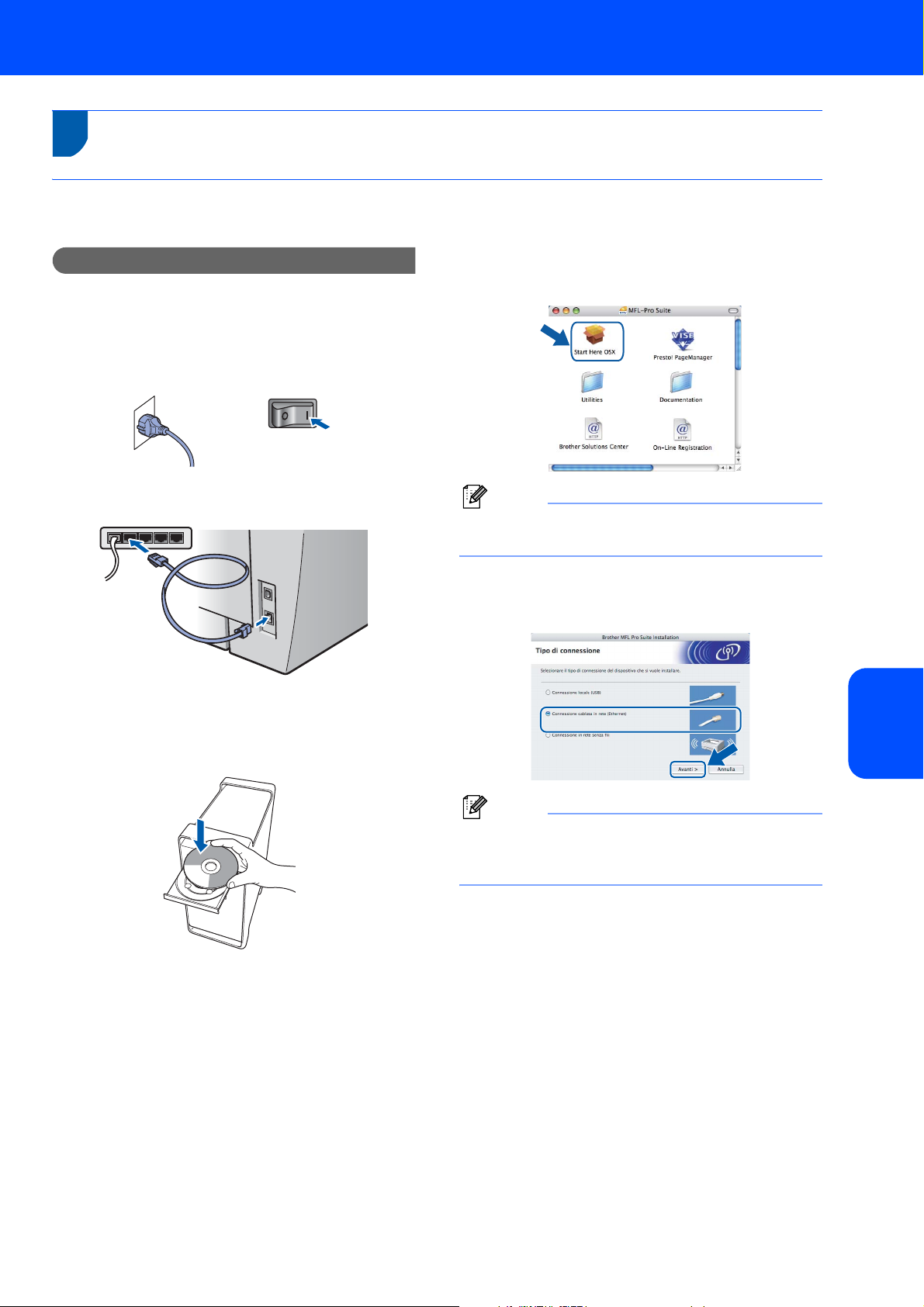

Per utenti con cavo di interfaccia di rete...................................................................... 31

Per utenti con interfaccia di rete wireless in modalità di infrastruttura .................... 34

Per gli altri metodi di installazione e la modalità Ad-hoc, vedere la Guida dell'utente in rete nel CD-ROM, per dettagli sull'installazione.

Le schermate relative a Windows® in questa Guida di installazione rapida sono tratte da Windows® XP. Le schermate relative a Mac OS

X in questa Guida di installazione rapida sono tratte da Mac OS® X 10.4.

Punto 2

Installazione driver e software

Windows

USB

Per utenti con cavo di interfaccia USB (per Windows® 2000 Professional/XP/XP Professional x64 Edition/Windows Vista

Importante

Accertarsi di aver completato le istruzioni dal punto 1 Installazione della macchina da pagina 4 a 11.

Nota

• Chiudere tutte le applicazioni in esecuzione prima di installare il programma MFL-Pro Suite.

• Il CD-ROM in dotazione contiene ScanSoft™ PaperPort™ 11SE. Il software supporta

esclusivamente Windows

2000 (SP4 o superiore),

XP (SP2 o superiore), XP Professional x64 Edition e Windows Vista

. Prima di installare MFL-Pro

Suite, eseguire l'aggiornamento di Windows più recente Service Pack.

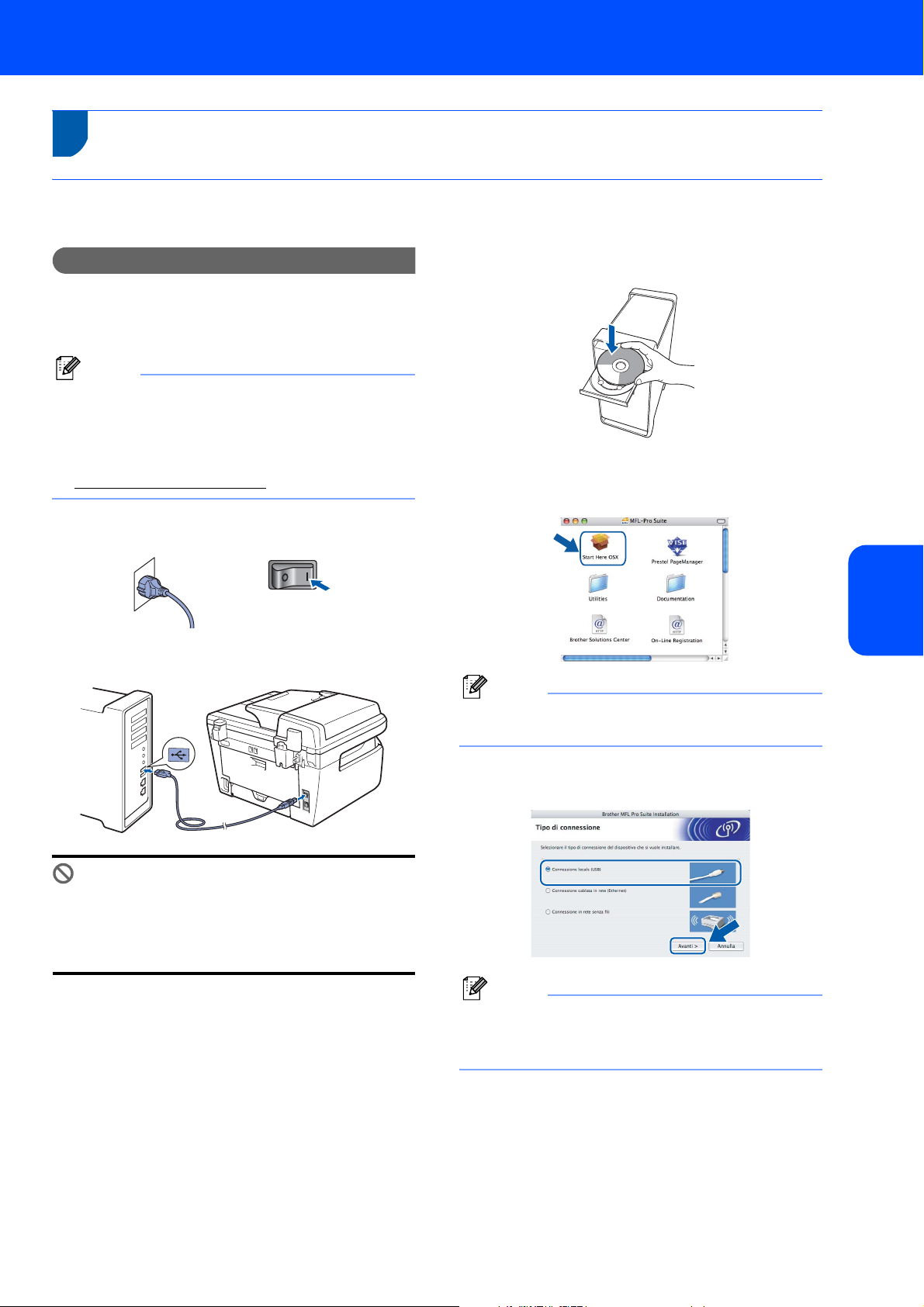

1 Spegnere l’apparecchio e scollegarlo dalla

presa di corrente CA e dal computer, se è già stato collegato il cavo d’interfaccia.

con il

)

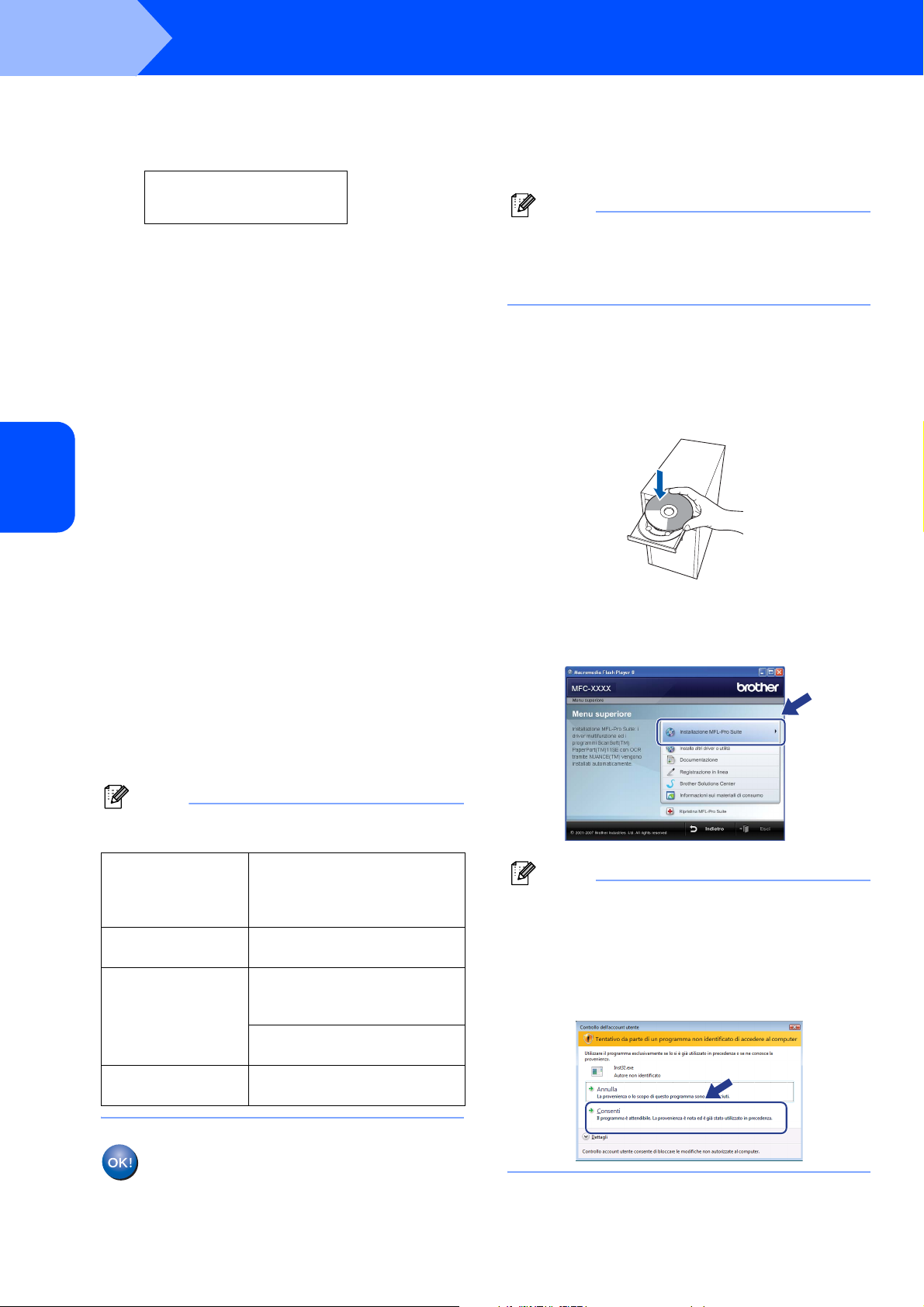

4 Verrà visualizzato il menu principale del

CD-ROM. Fare clic su Installazione MFLPro Suite.

Nota

• Se questa finestra non appare, utilizzare Esplora risorse di Windows

start.exe dalla cartella principale del CD-ROM Brother.

• Per Windows Vista®, quando appare la schermata Controllo dell'account utente, fare clic su

per eseguire il programma

Consenti

2 Accendere il computer. (È necessario eseguire

l’accesso come amministratore.)

3 Inserire il CD-ROM per Windows

dotazione nell'unità CD-ROM. Se viene visualizzata una schermata con il nome del modello, selezionare il proprio apparecchio. Se viene visualizzata una schermata di selezione della lingua, selezionare la lingua desiderata.

fornito in

Scegliere fare clic su

Connessione locale (USB)

Avanti

. Si procede con l'installazione.

, quindi

Nota

Se si desidera installare il driver PS (BR-Script Driver di Brother), scegliere Installazione personalizzata, quindi seguire le istruzioni sullo schermo. Quando sullo schermo appare

Selezione funzioni, selezionare Driver Stampante PS e continuare a seguire le istruzioni

sullo schermo.

+ 36 hidden pages
