Brother Innov-is VM5200 User's Guide

Manuel d’instructions

Machine à broder et à coudre

Product Code (Référence du produit) : 882-C53

Veillez à lire ce document avant d'utiliser la machine. Nous vous conseillons de conserver ce document à portée de main pour vous y référer ultérieurement.

MARQUES DE COMMERCE

Please note that the French version of “Intel License Agreement For Open Source Computer Vision Library” on the right side is just for your reference, and only the original English version is legally valid.

IMPORTANT:

READ BEFORE DOWNLOADING, COPYING, INSTALLING OR USING. By downloading, copying, installing or using the software you agree to this license. If you do not agree to this license, do not download, install, copy or use the software.

Intel License Agreement For Open Source Computer Vision Library

Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

• Redistribution’s of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

• Redistribution’s in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.

• The name of Intel Corporation may not be used to endorse or promote products derived from this software without specific prior written permission.

This software is provided by the copyright holders and contributors “as is” and any express or implied warranties, including, but not limited to, the implied warranties of merchantability and fitness for a particular purpose are disclaimed. In no event shall Intel or contributors be liable for any direct, indirect, incidental, special, exemplary, or consequential damages (including, but not limited to, procurement of substitute goods or services; loss of use, data, or profits; or business interruption) however caused and on any theory of liability, whether in contract, strict liability, or tort (including negligence or otherwise) arising in any way out of the use of this software, even if advised of the possibility of such damage.

All information provided related to future Intel products and plans is preliminary and subject to change at any time, without notice.

Veuillez noter que la version française de « Intel License Agreement For Open Source Computer Vision Library » ci-après est fournie uniquement à titre de référence et que seule la version anglaise est juridiquement valable.

IMPORTANT :

LISEZ AVANT DE TÉLÉCHARGER, DE COPIER, D’INSTALLER OU D’UTILISER. Le téléchargement, la copie, l’installation ou l’utilisation du logiciel implique l’acceptation de cette licence. Si vous n’acceptez pas cette licence, ne téléchargez pas, n’installez pas, ne copiez pas ni n’utilisez ce logiciel.

Accord de licence Intel pour Open Source Computer Vision Library

La redistribution et l’utilisation de sources et formes binaires, avec ou sans modification, sont autorisées dans la mesure où les conditions suivantes sont remplies :

• La redistribution du code source doit inclure la note ci-dessus relative aux droits d’auteur, cette liste de conditions et l’avis de non-responsabilité suivant.

• La redistribution sous forme binaire doit reproduire la note ci-dessus relative aux droits d’auteur, cette liste de conditions et l’avis de non-responsabilité suivant dans la documentation et/ou les autres matériaux fournis lors de la distribution.

• Le nom Intel Corporation ne peut en aucun cas être utilisé pour signer ou promouvoir des produits dérivés de ce logiciel sans autorisation écrite préalable.

Ce logiciel est fourni « tel quel » par les détenteurs des droits d’auteur et les contributeurs, sans aucune garantie de quelque nature que ce soit, expresse ou implicite, y compris et sans s’y limiter, les garanties implicites concernant la valeur marchande et l’adéquation à un usage particulier. En aucun cas Intel ou ses contributeurs ne peuvent être tenus responsables d’un quelconque dommage direct, indirect, accessoire, particulier, exemplaire ou consécutif (y compris, mais sans s’y limiter, l’acquisition de biens ou services de substitution; la perte de jouissance, de données ou de bénéfices; ou les pertes d’exploitation) quelles qu’en soient les causes et quel que soit le type de responsabilité, contractuelle, sans faute ou fondée sur un délit civil (y compris par négligence ou pour une autre cause) résultant d'une manière ou d'une autre de l'utilisation de ce logiciel, même si mention a été faite de la possibilité de tels dommages.

Toutes les informations fournies relatives à de futurs produits et projets Intel sont préliminaires. Elles peuvent être sujettes à modifications à n’importe quel moment, sans notification préalable.

Secure Digital (SD) Card est une marque déposée ou une marque de commerce de SD Card Association. CompactFlash est une marque déposée ou une marque de commerce de Sandisk Corporation. Memory Stick est une marque déposée ou une marque de commerce de Sony Corporation. SmartMedia est une marque déposée ou une marque de commerce de Toshiba Corporation. MultiMediaCard (MMC) est une marque déposée ou une marque de commerce d’Infineon Technologies AG. xD-Picture Card est une marque déposée ou une marque de commerce de Fuji Photo Film Co. Ltd. IBM est une marque déposée ou une marque de commerce de International Business Machines Corporation. Microsoft, Windows et Windows Vista sont des marques déposées ou des marques de commerce de Microsoft Corporation.

Chaque société dont le logiciel est mentionné dans ce manuel détient un contrat de licence logicielle spécifique aux programmes propriétaires.

Toutes les autres marques et tous les noms de produits mentionnés dans ce manuel sont des marques déposées de leurs sociétés respectives. Les explications des symboles, tels que ® et ™, ne sont toutefois pas clairement décrites dans le texte.

INTRODUCTION

Merci d’avoir choisi cette machine à coudre. Avant d’utiliser cette machine, lisez soigneusement les « INSTRUCTIONS DE SÉCURITÉ IMPORTANTES », et consultez ce manuel pour en savoir plus sur l’utilisation correcte des nombreuses fonctions disponibles. En outre, après avoir lu ce manuel, rangez-le dans un lieu facile d'accès afin de pouvoir vous y reporter ultérieurement.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

Veuillez lire ces instructions de sécurité avant d'utiliser la machine.

DANGER - Pour réduire les risques d’électrocution

1Débranchez toujours la machine de la prise électrique immédiatement après utilisation, lorsque vous la

nettoyez, lorsque vous procédez à des opérations d’entretien mentionnées dans ce manuel, ou si vous la laissez sans surveillance.

AVERTISSEMENT - Pour réduire les risques de brûlure,

d’incendie, d’électrocution ou de blessure.

2Débranchez toujours la machine de la prise électrique lorsque vous procédez à des réglages mentionnés dans ce

manuel d’instructions.

• Pour débrancher la machine, mettez-la sur « O » (position de mise hors tension), puis sortez la fiche de la prise d'alimentation électrique. Ne tirez pas sur le cordon.

• Branchez directement la machine sur la prise d'alimentation électrique. N’utilisez pas de rallonge.

• Débranchez toujours votre machine en cas de coupure d’électricité.

3Accidents d’origine électrique :

• Cette machine doit être connectée à une source d’alimentation secteur dans la plage indiquée sur la plaque signalétique. Ne la branchez pas à une source d’alimentation continue ni à un onduleur. Si vous ne savez pas de quelle source d’alimentation vous disposez, contactez un électricien qualifié.

• Cette machine est homologuée pour être utilisée dans le pays d’achat uniquement.

4N’utilisez jamais cette machine si sa fiche ou son cordon d’alimentation est endommagé, si elle ne fonctionne

pas correctement, si elle est tombée ou a été endommagée, ou en cas de contact avec de l’eau. Renvoyez-la au revendeur agréé le plus proche à des fins d’examen, de réparation ou de réglage électronique ou mécanique.

• Lorsque votre machine est stockée ou en cours d'utilisation, si vous remarquez quelque chose d'anormal (odeur, chaleur, décoloration ou déformation), arrêtez immédiatement de l'utiliser et débranchez le cordon d'alimentation.

• Portez toujours la machine à coudre en la tenant par sa poignée. En la portant par une autre pièce, vous risqueriez de l'endommager ou de la faire tomber et de vous blesser.

• Lorsque vous soulevez la machine à coudre, veillez à ne pas faire de mouvement brusque ou intempestif : vous risqueriez de vous blesser au niveau du dos ou des genoux.

B-1

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

5Maintenez toujours votre espace de travail dégagé :

• N’utilisez jamais la machine lorsque les aérations sont obstruées. Ne laissez pas les peluches, poussières et tissus s'accumuler et boucher les ouvertures de ventilation de la machine à coudre et de la pédale de commande.

• Ne placez aucun objet sur la pédale.

• N’utilisez pas de rallonge. Branchez directement la machine sur la prise d'alimentation électrique.

• N’insérez ou ne laissez tomber aucun corps étranger dans les ouvertures.

• Ne faites pas fonctionner la machine en cas d’utilisation d'aérosols (pulvérisations) ou d'administration d'oxygène.

• N'utilisez pas la machine à proximité d'une source de chaleur, telle qu'une cuisinière ou un fer à repasser. La machine, le cordon d'alimentation ou le vêtement en cours de confection risquerait de prendre feu, vous exposant à des risques de brûlure ou d'électrocution.

• Ne posez pas cette machine à coudre sur une surface instable, telle qu'une table bancale ou inclinée. Elle risquerait de tomber et de vous blesser.

6Soyez tout particulièrement attentif lors de la couture :

• Faites toujours très attention à l'aiguille. N'utilisez pas d'aiguilles tordues ou cassées.

• Ne touchez aucune pièce en mouvement. Vous devez faire preuve d'une grande prudence avec l'aiguille de la machine.

• Mettez la machine sur « O » pour la mettre hors tension lorsque vous procédez à des ajustements à proximité de l'aiguille.

• N'utilisez pas de plaque d'aiguille endommagée ou inadéquate. Vous risqueriez de casser l'aiguille.

• Ne poussez pas ni ne tirez le tissu lors de la couture, et respectez scrupuleusement les instructions lors de la couture en mouvement libre, afin de ne pas faire dévier l'aiguille et la casser.

7Cette machine n'est pas un jouet :

• Vous devez donc être très attentif lorsque des enfants l'utilisent ou se trouvent à proximité.

• Tenez le sac en plastique contenant cette machine à coudre hors de portée des enfants, ou jetez-le. Ne laissez jamais les enfants jouer avec ce sac : ils risqueraient de s'étouffer.

• N'utilisez pas la machine à l'extérieur.

8Pour une durée de vie prolongée :

• Ne rangez pas cette machine dans des endroits exposés directement à la lumière du soleil ou très humides. N’utilisez pas et ne rangez pas la machine à proximité d’un appareil de chauffage, d’un fer à repasser, d’une lampe à halogène ou tout autre appareil dégageant de la chaleur.

• Utilisez uniquement des savons ou détergents neutres pour nettoyer le boîtier. La benzène les solvants et les poudres à récurer peuvent endommager le boîtier et la machine et ne doivent donc jamais être utilisés.

• Pour une installation correcte, consultez toujours le manuel d'instructions pour remplacer ou installer tout assemblage, des pieds-de-biche, de l'aiguille ou de toute autre pièce.

9Pour la réparation ou le réglage :

• Si l'unité d'éclairage est endommagée, faites-la remplacer par un revendeur agréé.

• Lors d’un dysfonctionnement ou d’un réglage, suivez en premier le tableau de dépannage à l’arrière du manuel d'instructions pour inspecter et régler la machine vous-même. Si le problème persiste, veuillez consulter votre revendeur Brother local agréé.

N'utilisez cette machine que de la manière prévue, décrite dans ce manuel. Utilisez les accessoires recommandés par le fabricant, comme mentionné dans ce manuel. Utilisez uniquement le câble d'interface (câble USB) fourni avec cette machine.

Utilisez uniquement la souris conçue spécifiquement pour cette machine. Le contenu de ce manuel et les spécifications de ce produit peuvent être modifiés sans avis préalable. Pour plus d'informations sur le produit et les mises à jour, consultez notre site Web www.brother.com

B-2

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

CONSERVEZ CES INSTRUCTIONS

Cette machine est conçue pour une utilisation

domestique.

POUR LES UTILISATEURS DES PAYS NE FAISANT PAS PARTIE DU CENELEC

Cet appareil n'est pas conçu pour une utilisation par des personnes (adultes ou enfants) souffrant d'incapacités physiques, sensorielles ou mentales, ou ne disposant pas de l'expérience ou des connaissances nécessaires, à moins qu'elles ne soient aidées par une personne veillant à leur sécurité. Il faut surveiller les enfants pour s’assurer qu’ils ne jouent pas avec cet appareil.

POUR LES UTILISATEURS DES PAYS FAISANT PARTIE DU CENELEC

Les enfants de 8 ans ou plus et les personnes souffrant d'incapacités physiques, sensorielles ou mentales, ou ne disposant pas de l'expérience ou des connaissances requises, peuvent utiliser cet appareil s'ils sont encadrés ou s'ils ont reçu des instructions leur permettant de se servir de l'appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision.

POUR LES UTILISATEURS AU ROYAUME-UNI,

EN IRLANDE, À malte

ET À CHYPRE UNIQUEMENT

IMPORTANT

• En cas de remplacement du fusible de la fiche, utilisez un fusible certifié ASTA à BS 1362, c’est-à-dire portant la

marque , d’une capacité correspondant à celle indiquée sur la fiche.

• Remettez toujours le couvercle du fusible. ne branchez Jamais la machine lorsque le couvercle du fusible est

ouvert.

• Si la prise secteur disponible n’est pas compatible avec la fiche fournie avec cet équipement, procurez-vous un

câble approprié auprès de votre revendeur Brother agréé.

B-3

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

B-4

CE QUE VOUS POUVEZ FAIRE AVEC LA MACHINE

B Fonctionnement de base

Après l’achat de votre machine, veillez à lire cette section. Elle donne des détails sur les procédures d’installation initiales, ainsi que la description des fonctions les plus utiles de cette machine.

Chapitre 1 Préparatifs

Apprenez le fonctionnement des principales pièces et des écrans

Page B-18

S Couture

Cette section décrit les procédures d’utilisation des divers points courants, ainsi que d’autres fonctions. Elle donne des détails sur la couture de base de la machine, ainsi que sur les fonctions plus élaborées de la machine, de la couture de parties tubulaires d’un tissu et de boutonnières à la couture de motifs de points décoratifs et de caractères.

Chapitre 1 Notions élémentaires

de couture

Apprenez à préparer les opérations de couture et de couture simple

Page S-2

Chapitre 3 Points décoratifs / de

caractères

La variété de points augmente votre créativité

Page S-76

Chapitre 2 Points de couture

courants

Programmation préalable avec plus de 100 points fréquemment utilisés

Page S-20

Chapitre 4 MY CUSTOM STITCH

(MON POINT PERSONNEL)

Créez des points décoratifs originaux

Page S-102

E Broderie

Cette section donne des instructions pour broder des motifs à l’aide de cette machine. Chapitre 1, « Broderie », pour plus de détails sur la couture de motifs de broderie mémorisés dans la machine, ainsi que de motifs importés. Chapitre 2, « Modification de la broderie », pour plus de détails sur la modification des motifs de broderie pour une broderie personnalisée.

Chapitre 1 Broderie

Maximum 30 cm × 20 cm (env. 12 × 8 pouces) pour les grands motifs de broderie

Page E-2

Chapitre 2 Modification de

broderie

Combinez, agrandissez ou faites pivoter vos motifs

Page E-56

A Annexe

Cette section donne des informations importantes sur le fonctionnement de la machine.

Chapitre 1 Création d’un travail

à la canette

Permet d’apprendre à créer un travail à la canette

Page A-2

Chapitre 2 Maintenance et

dépannage

Vous y trouverez des conseils de dépannage ainsi que d’autres conseils, et y découvrirez comment garder votre machine en bon état de marche.

Page A-18

B-5

Contents

TABLE DES MATIÈRES

MARQUES DE COMMERCE

INTRODUCTION ................................................. 1

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES... 1 CE QUE VOUS POUVEZ FAIRE AVEC LA

MACHINE............................................................. 5

NOMS ET FONCTIONS DES PIÈCES DE LA

MACHINE.............................................................. 9

Machine................................................................................. 9

Section aiguille et pied-de-biche .......................................... 10

Unité de broderie................................................................. 11

Touches de fonctionnement ................................................. 11

Utilisation du plateau........................................................... 12

Accessoires inclus................................................................ 13

Accessoires fournis dans certains pays ou certaines

régions ................................................................................. 15

Options................................................................................ 15

B Fonctionnement de base

Chapitre1 Préparatifs 18

MISE SOUS TENSION/HORS TENSION DE LA

MACHINE........................................................... 19

Réglage initial de votre machine .......................................... 20

ÉCRAN À CRISTAUX LIQUIDES......................... 22

Utilisation de la touche de mode de réglage de la

machine .............................................................................. 26

Utilisation de la touche d’aide de la machine à coudre ....... 34

Utilisation de la fonction de guide d’utilisation .................... 35

Utilisation de la fonction de guide de couture...................... 36

Utilisation de la fonction d’explication des motifs................ 37

ENFILAGE INFÉRIEUR ........................................ 38

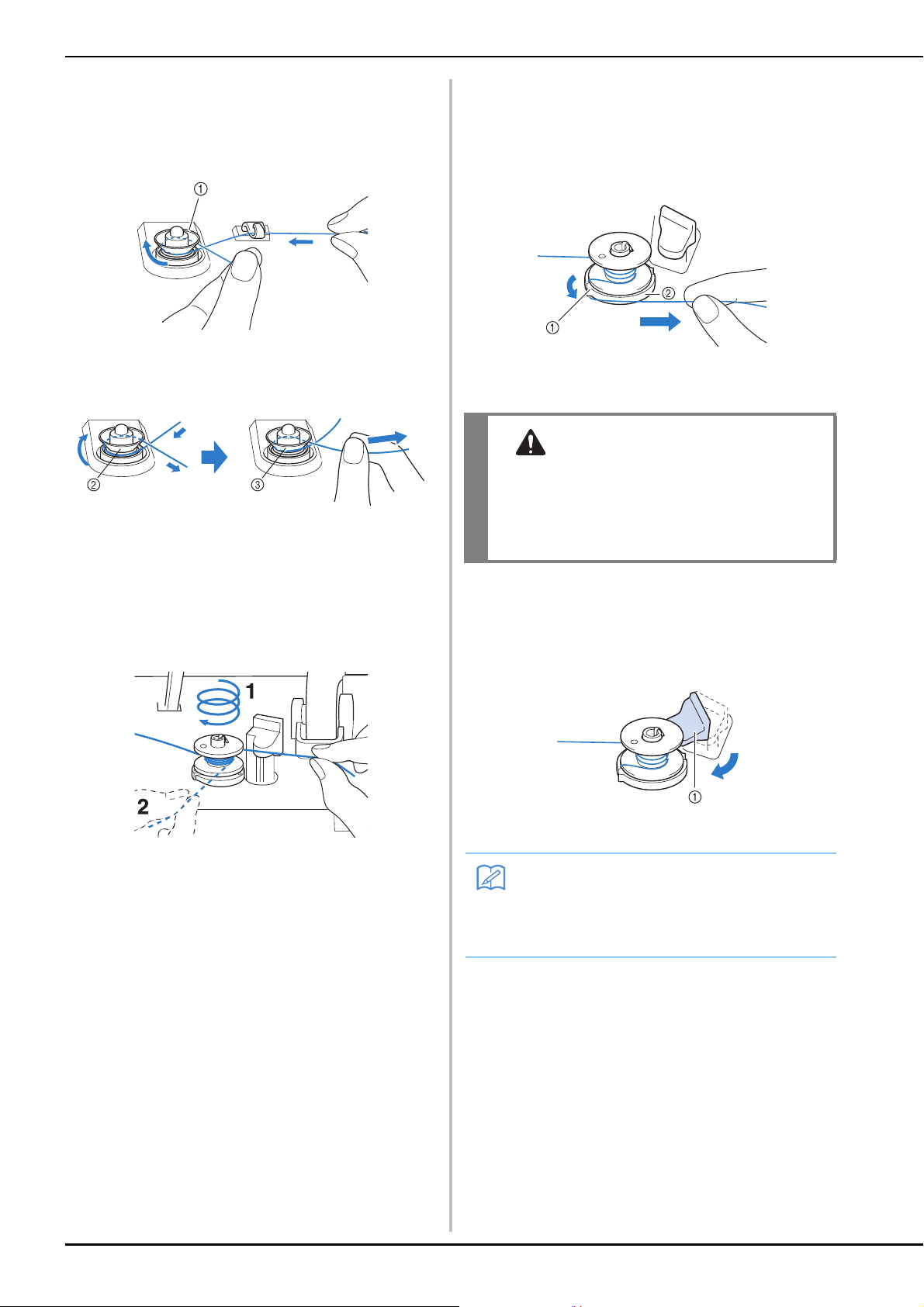

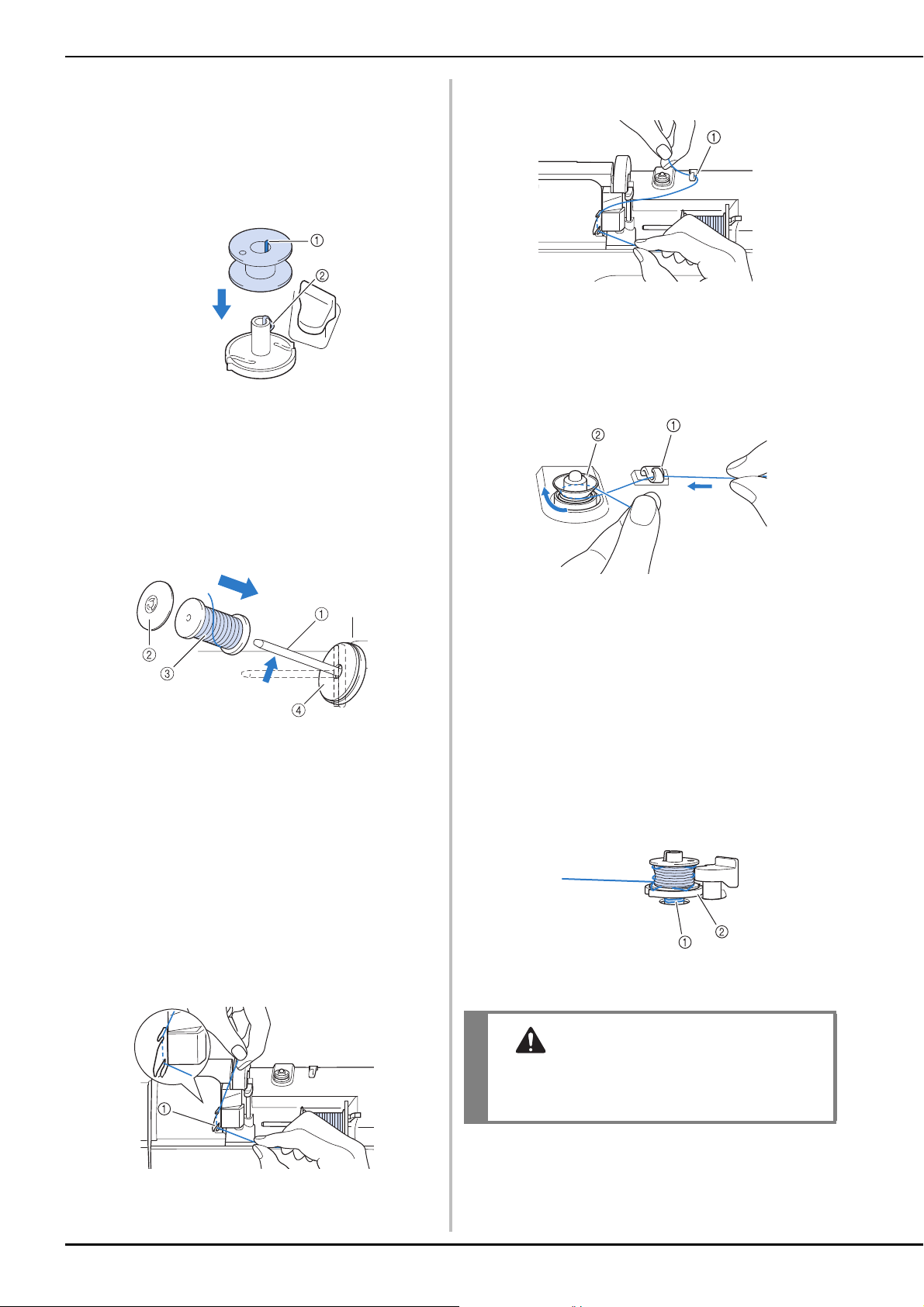

Bobinage de la canette......................................................... 38

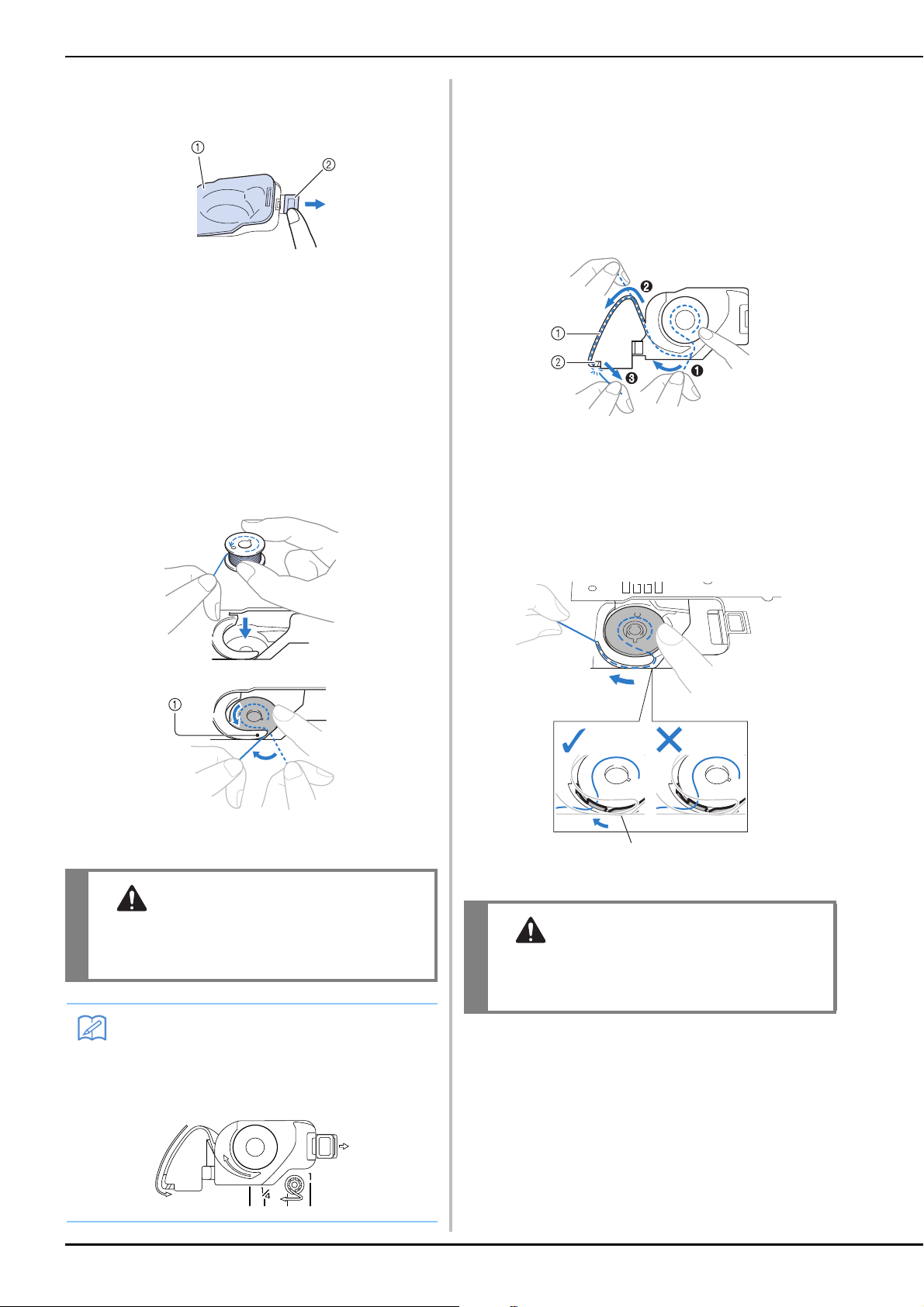

Réglage de la canette ........................................................... 43

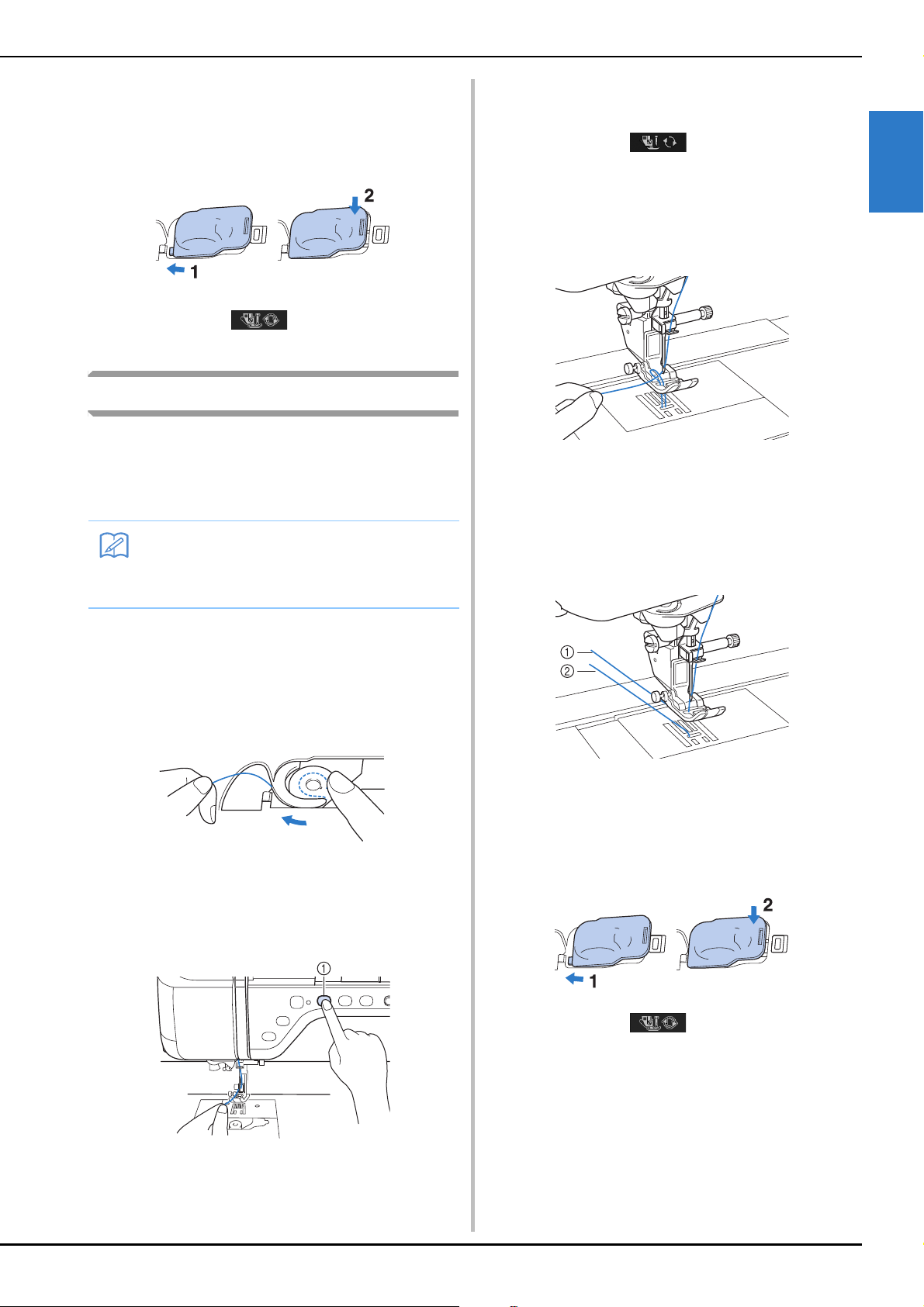

Sortie du fil de la canette...................................................... 45

ENFILAGE SUPÉRIEUR ....................................... 46

Enfilage supérieur................................................................. 46

Utilisation du mode aiguille jumelée.................................... 49

Utilisation de fils se déroulant rapidement............................ 51

CHANGEMENT DU PIED-DE-BICHE.................. 53

Retrait du pied-de-biche....................................................... 53

Fixation du pied-de-biche .................................................... 53

Fixation du pied-de-biche avec l’adaptateur fourni............... 53

REMPLACEMENT DE L’AIGUILLE....................... 55

À PROPOS DE L’AIGUILLE ET DU TISSU........... 56

À propos de l’aiguille ........................................................... 56

Combinaisons tissu/fil/aiguille .............................................. 57

AVANT DE BRODER .......................................... 58

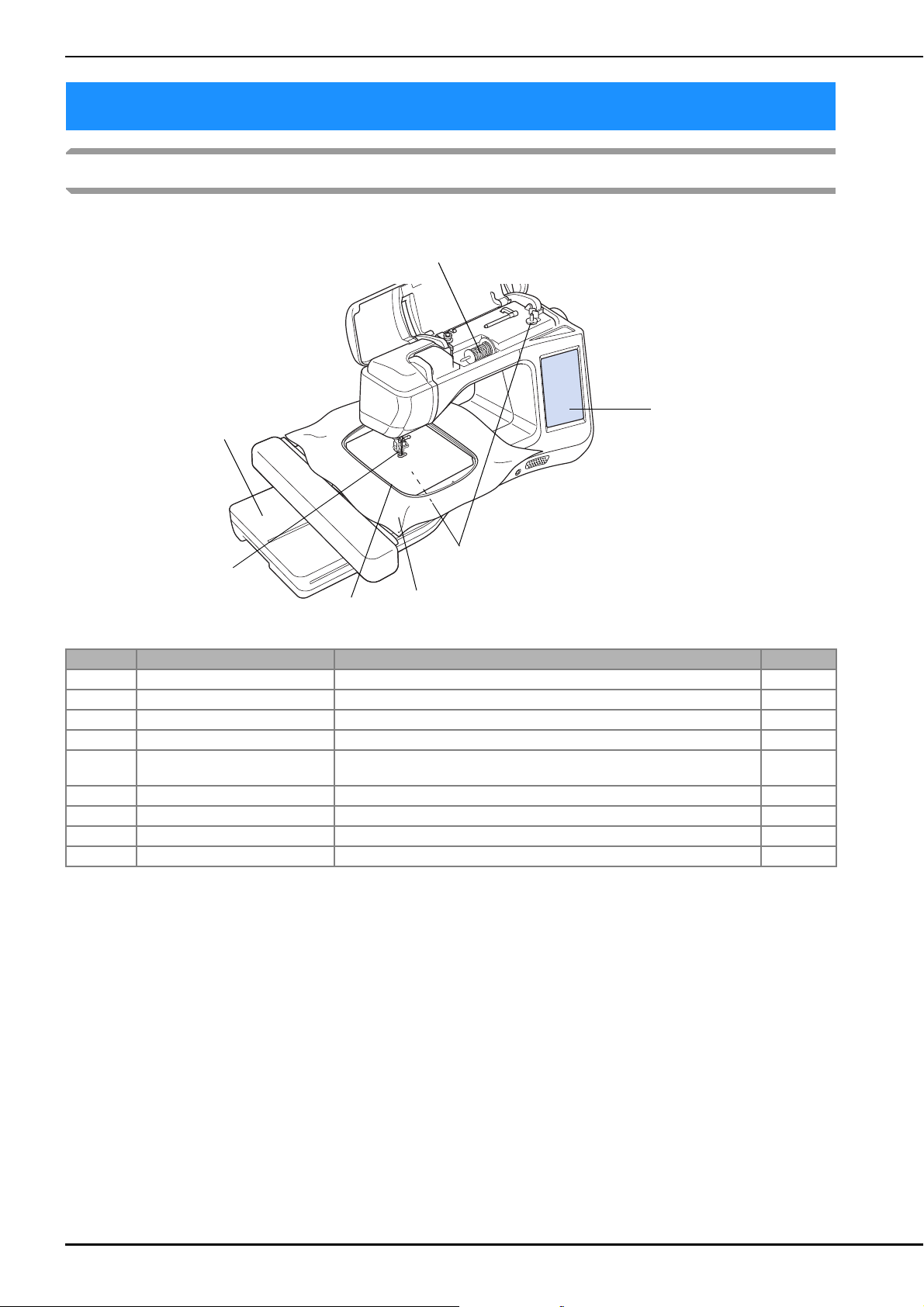

La broderie étape par étape.................................................. 58

Fixation du pied de broderie « W » ...................................... 59

Utilisation du pied de broderie en option « W+ » avec pointeur

lumineux.............................................................................. 60

Fixation de l'unité de broderie.............................................. 62

UTILISATION DE FONCTIONS VIA LE BRANCHEMENT DE L’ACCESSOIRE À LA

MACHINE........................................................... 65

Utilisation d’un support USB ou d’un lecteur de carte de

broderie USB/module d’enregistrement de carte USB* ......... 65

Branchement de la machine sur l’ordinateur ........................ 65

Utilisation d’une souris USB................................................. 66

Utilisation du pied à double entraînement en option............ 67

S Couture

Chapitre1 Notions élémentaires de

couture 2

COUTURE............................................................ 3

Couture de points.................................................................. 3

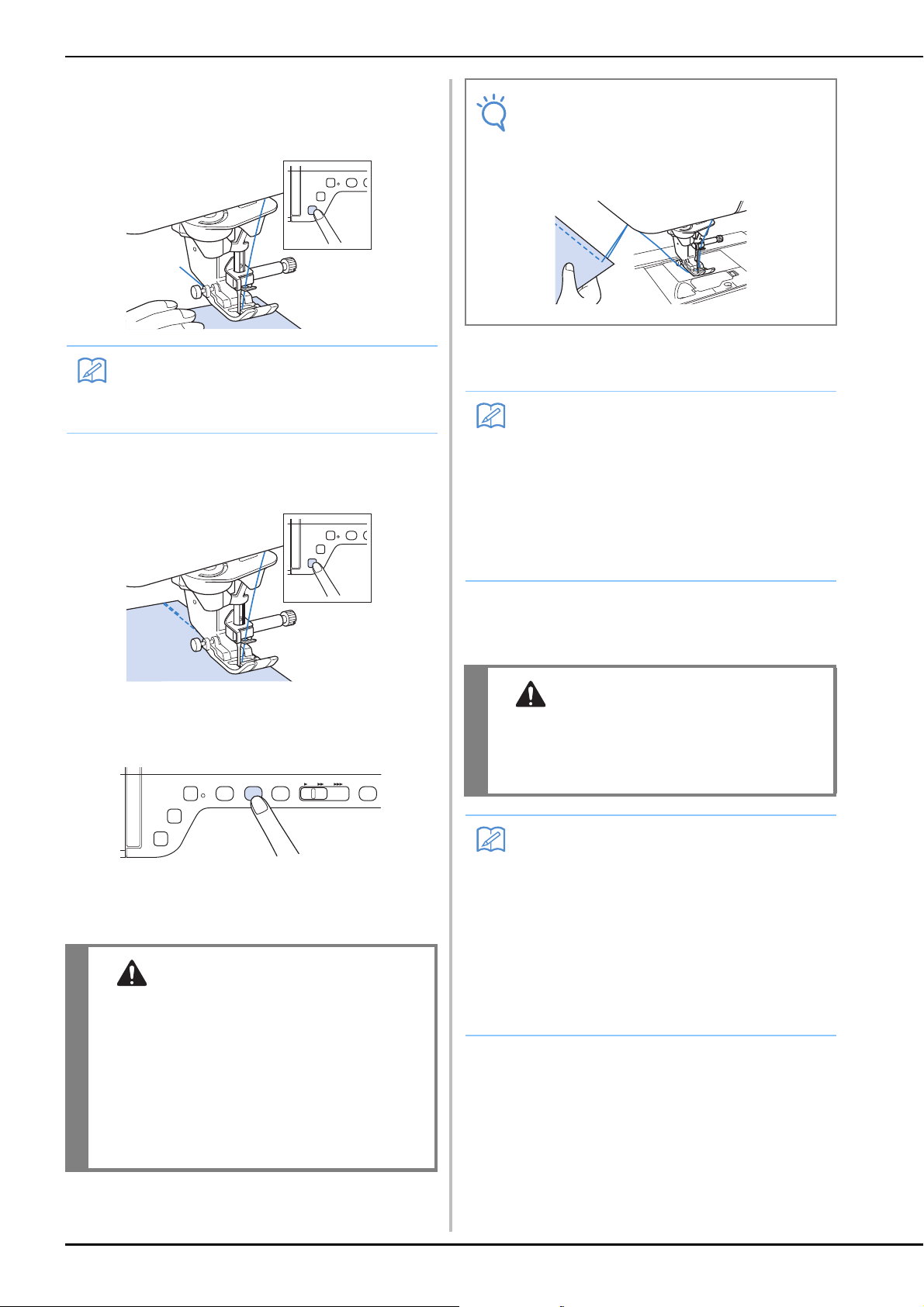

Couture de points de renfort .................................................. 5

Couture de renfort automatique............................................. 5

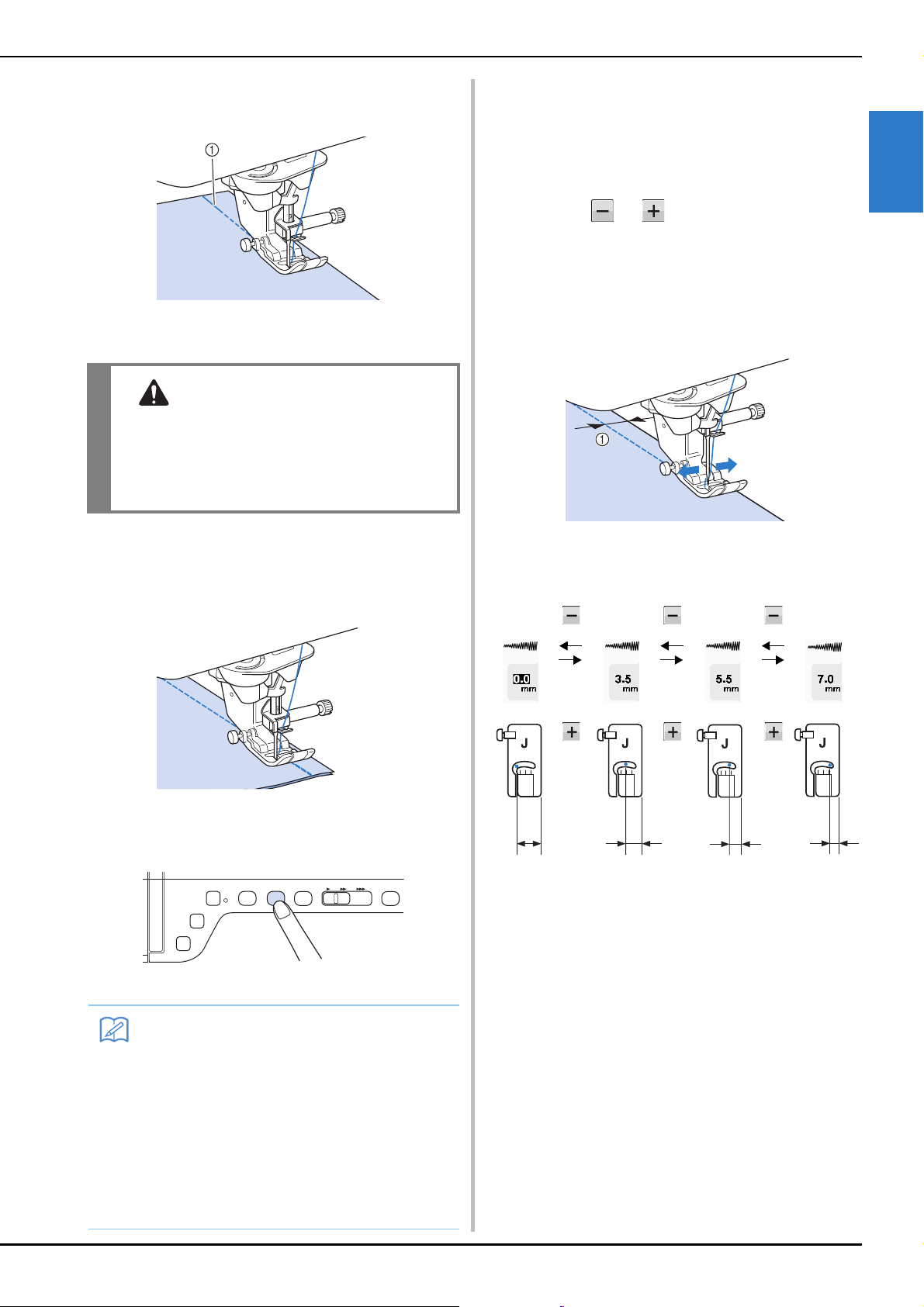

Couture de lignes courbes ..................................................... 7

Changement du sens de couture ............................................ 7

Couture de tissus lourds......................................................... 7

Couture d'une fermeture velcro............................................. 8

Couture de tissus légers ......................................................... 9

Couture de tissus élastiques ................................................... 9

RÉGLAGES DES POINTS .................................... 10

Réglage de la largeur du point............................................. 10

Réglage de la longueur du point.......................................... 10

Réglage de « SELECTEUR G/D (L/R SHIFT) » ........................ 11

Réglage de la tension du fil.................................................. 12

FONCTIONS UTILES ......................................... 14

Coupure de fil automatique ................................................. 14

Utilisation de la genouillère................................................. 15

Pivotement .......................................................................... 15

Système automatique de capteur d'épaisseur du tissu (pression

automatique du pied-de-biche)............................................ 17

Positionnement aiguille - Disposition des points .................. 18

Verrouillage de l'écran ........................................................ 18

Chapitre2 Points de couture courants 20

SÉLECTION DE POINTS DE COUTURE

COURANTS ....................................................... 21

Sélection d’un point............................................................. 21

Enregistrement de vos réglages de points ............................. 22

COUTURE DES POINTS .................................... 24

Points droits......................................................................... 24

Création de pinces............................................................... 28

Création de fronces.............................................................. 29

Couture rabattue.................................................................. 29

Plis ...................................................................................... 30

Points zigzag ....................................................................... 31

Points zigzag élastiques ....................................................... 33

Surfilage .............................................................................. 33

Quilting (courtepointe) ........................................................ 35

Points invisibles................................................................... 45

Appliqué.............................................................................. 48

Points bordure replié ........................................................... 49

Points feston ........................................................................ 50

Piqué fantaisie..................................................................... 50

Points smock ....................................................................... 51

Points fagot.......................................................................... 52

Fixation de rubans ou d'élastiques....................................... 52

Points à l'ancienne .............................................................. 53

Boutonnières 1 étape ........................................................... 55

Reprisage............................................................................. 58

Points d'arrêt ....................................................................... 59

Couture bouton ................................................................... 61

Œillet .................................................................................. 62

Couture directions multiples (point droit et point zigzag) ..... 63

Fixation d’une fermeture à glissière...................................... 64

TABLEAU DE RÉGLAGE DES POINTS ................ 67

B-6

TABLE DES MATIÈRES

Chapitre3 Points décoratifs /

de caractères 76

SÉLECTION DES MOTIFS DE POINTS................ 77

Sélection de motifs de points décoratifs, de motifs de points décoratifs 7 mm, de motifs de points plumetis, de motifs de points plumetis 7 mm, de points de croix, de motifs de points

décoratifs courants............................................................... 78

Caractères............................................................................ 78

COUTURE DE MOTIFS DE POINTS ................... 81

Couture de finitions parfaites ............................................... 81

Couture simple .................................................................... 81

Réglages ............................................................................. 82

MODIFICATION DES MOTIFS DE POINTS ....... 84

Modification de la taille....................................................... 86

Modification de la longueur (uniquement pour les motifs en

point plumetis 7 mm)........................................................... 86

Création d’une image en miroir verticale ............................. 86

Création d’une image en miroir horizontale......................... 86

Couture en continu d'un motif............................................. 86

Modification de la densité du fil (uniquement pour les motifs en

point plumetis)..................................................................... 87

Retour au début du motif ..................................................... 87

Vérification de l'image......................................................... 88

COMBINAISON DE MOTIFS DE POINTS .......... 89

Avant la combinaison .......................................................... 89

Combinaison de différents motifs de points.......................... 89

Combinaison de grands et de petits motifs de points ............ 90

Combinaison de motifs de points en image miroir horizontale .. 91 Combinaison de motifs de points de différentes longueurs ... 91 Réalisation de motifs de points en dégradé (uniquement pour les

motifs de points plumetis 7 mm) .......................................... 92

UTILISATION DE LA FONCTION DE

MÉMOIRE........................................................... 94

Précautions relatives aux données de points ........................ 94

Mémorisation de motifs de points dans la machine .............. 95

Enregistrement de motifs de points sur un support USB ........ 96

Enregistrement de motifs de points sur l'ordinateur .............. 97

Récupération des motifs de points mémorisés ...................... 98

Rappel à partir d'un support USB ......................................... 99

Rappel à partir de l'ordinateur ........................................... 100

Chapitre4 MY CUSTOM STITCH

(MON POINT PERSONNEL) 102

CONCEPTION D'UN POINT ........................... 103

ENTRÉE DE DONNÉES DE POINT.................... 105

UTILISATION DE POINTS PERSONNELS

MÉMORISÉS ..................................................... 110

Enregistrement de points personnels dans votre liste .......... 110

Récupération de points enregistrés..................................... 111

E Broderie

Chapitre1 Broderie 2

SÉLECTION DES MOTIFS ..................................... 3

Sélection de motifs de broderie/motifs « exclusifs »

Brother/alphabet floral/motifs de travaux à la canette ............. 4

Sélection des motifs de caractères.......................................... 5

Sélection de motifs d'encadrement ........................................ 7

Sélection de motifs à partir de cartes de broderie................... 7

Sélection de motifs à partir d'un support USB/ordinateur ....... 8

AFFICHAGE DE L’ÉCRAN DE BRODERIE............. 9

PRÉPARATION DU TISSU.................................. 11

Application d'un renfort thermocollant (support) sur le tissu 11

Mise en place du tissu dans le cadre de broderie ................. 13

Broderie de petites pièces de tissus ou de bords................... 16

FIXATION DU CADRE DE BRODERIE ............... 17

CONFIRMATION DE L’EMPLACEMENT DU

MOTIF ............................................................... 19

Vérification de l'emplacement du motif................................ 19

Aperçu du motif terminé ...................................................... 20

COUTURE D'UN MOTIF DE BRODERIE ........... 21

Broderie de finitions parfaites............................................... 21

Couture de motifs de broderie .............................................. 22

Couture de motifs de broderie avec appliqué ....................... 23

RÉGLAGES PENDANT LA BRODERIE.................. 26

Épuisement du fil de la canette............................................. 26

Cassure du fil pendant la couture ......................................... 27

Recommencement depuis le début....................................... 28

Reprise de la broderie après une mise hors tension .............. 28

RÉGLAGES DE BRODERIE ................................. 30

Réglage de la tension du fil .................................................. 30

Réglage du boîtier de la canette (sans couleur sur la vis) ...... 31

Utilisation de la fonction de coupure automatique de fil

(COUPURE DE COULEUR D'EXTRÉMITÉ) ........................... 32

Utilisation de la fonction de coupure de fil (COUPE DE POINT

SAUTÉ)................................................................................. 32

Réglage de la vitesse de broderie.......................................... 33

Modification de l'affichage des couleurs de fils .................... 34

Modification de « Visualisation du cadre à broder »............. 35

RÉVISION DU MOTIF ....................................... 36

Déplacement du motif.......................................................... 36

Alignement du motif et de l’aiguille...................................... 36

Modification de la taille du motif ......................................... 37

Rotation du motif ................................................................. 38

Création d’une image en miroir horizontale ......................... 39

Agrandissement de l’écran de modification.......................... 39

Modification de la densité (uniquement pour les motifs de

caractères et d'encadrement)................................................ 40

Modification des couleurs des motifs de caractères

alphabétiques....................................................................... 40

Broderie de caractères liés.................................................... 41

Broderie ininterrompue (monochrome - une seule couleur).. 43

UTILISATION DE LA FONCTION DE

MÉMOIRE .......................................................... 44

Précautions relatives aux données de broderie ..................... 44

Mémorisation de motifs de broderie dans la machine........... 45

Enregistrement de motifs de broderie sur un support USB..... 46

Enregistrement de motifs de broderie sur l'ordinateur ........... 47

Récupération des motifs mémorisés...................................... 48

Rappel à partir d'un support USB ......................................... 49

Rappel à partir de l'ordinateur.............................................. 50

APPLICATIONS DE BRODERIE.......................... 51

Utilisation d'un motif d'encadrement pour créer un

appliqué (1).......................................................................... 51

Utilisation d'un motif d'encadrement pour créer un

appliqué (2).......................................................................... 52

Couture de motifs de broderie fractionnés ............................ 53

Chapitre2 Modification de broderie 56

EXPLICATION DES FONCTIONS....................... 57

SÉLECTION DES MOTIFS À MODIFIER............. 58

Sélection de motifs de broderie/motifs « exclusifs » Brother/

alphabet floral/cadre/motifs de travaux à la canette .............. 59

Sélection des motifs de caractères alphabétiques.................. 59

MODIFICATION DES MOTIFS .......................... 61

Déplacement du motif.......................................................... 63

Rotation du motif ................................................................. 63

Modification de la taille du motif ......................................... 63

Suppression du motif............................................................ 63

Affichage des motifs sur l’écran agrandi à 200 % ................. 63

Modification de la configuration des motifs de caractères .... 64

Modification de l’espacement des caractères........................ 64

Réduction de l'espacement des caractères............................ 65

Scission de motifs de caractères combinés ........................... 65

Modification de la couleur de chaque caractère alphabétique

d'un motif ............................................................................ 66

Broderie de caractères liés.................................................... 67

B-7

TABLE DES MATIÈRES

Modification de la couleur des fils........................................ 67

Création d'un tableau de fils personnels ............................... 68

Sélection d'une couleur dans le tableau de fils personnels ... 71

Conception de motifs répétés ............................................... 72

Broderie d’un motif de façon répétée ................................... 76

Duplication d'un motif......................................................... 78

Après la modification........................................................... 79

COMBINAISON DE MOTIFS.............................. 80

Modification de motifs combinés ......................................... 80

Couture de motifs combinés................................................. 83

PLUSIEURS FONCTIONS DE BRODERIE ........... 84

Broderie ininterrompue (monochrome - une seule couleur).. 84

Faufilage de broderie............................................................ 84

UTILISATION DE LA FONCTION DE

MÉMOIRE........................................................... 85

A Annexe

Chapitre1 Création d’un travail à la

canette 2

À PROPOS DU TRAVAIL À LA CANETTE............. 3

PRÉPARATION D’UN TRAVAIL À LA CANETTE... 3

Matériel nécessaire................................................................. 3

Enfilage supérieur................................................................... 4

Préparation du fil de la canette............................................... 5

CRÉATION D’UN TRAVAIL À LA CANETTE

(COUTURE).......................................................... 9

Positionnement du tissu et couture ......................................... 9

Couture en mouvement libre pour le travail à la canette ...... 11

CRÉATION D’UN TRAVAIL À LA CANETTE

(BRODERIE)........................................................ 12

Sélection du motif ................................................................ 12

Début de la broderie ............................................................ 14

RÉGLAGE DE LA TENSION DU FIL.................... 16

DÉPANNAGE...................................................... 17

Chapitre2 Maintenance et dépannage 18

ENTRETIEN ET MAINTENANCE ......................... 19

Restrictions en matière d’application d’huile ........................ 19

Précautions concernant le rangement de la machine............ 19

Nettoyage de l’écran à cristaux liquides ............................... 19

Nettoyage du capot de la machine ....................................... 19

Nettoyage du boîtier de la canette........................................ 19

Nettoyage du coupe-fil dans la zone du logement de

canette ................................................................................. 21

À propos du message de maintenance.................................. 21

RÉGLAGE DE L’ÉCRAN....................................... 22

Réglage de la luminosité de l’écran...................................... 22

Le panneau tactile ne fonctionne pas correctement .............. 22

DÉPANNAGE...................................................... 23

Dépannage de problèmes fréquents ..................................... 23

Fil supérieur tendu ............................................................... 23

Fil emmêlé sur l’envers du tissu............................................ 24

Tension de fil incorrecte....................................................... 26

Le tissu est pris dans la machine et ne peut pas être retiré .... 27

Liste des symptômes............................................................. 30

MESSAGES D’ERREUR ........................................ 34

SPÉCIFICATIONS ............................................... 37

MISE À NIVEAU DU LOGICIEL DE VOTRE

MACHINE........................................................... 38

Procédure de mise à niveau à l’aide d’un support USB......... 38

Procédure de mise à niveau à l’aide d’un ordinateur ............ 39

INDEX ................................................................ 40

B-8

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

Cette section donne le nom des différentes pièces de la machine à coudre, ainsi que leur fonction. Avant d'utiliser la machine, lisez attentivement ces descriptions pour apprendre le nom des pièces.

Machine

■ Vue avant

a Capot supérieur

Ouvrez le capot supérieur pour enfiler le fil sur la machine et bobiner la canette.

b Disque de pré-tension

Faites passer le fil autour du disque de pré-tension lorsque vous bobinez le fil de la canette. (PageB-38)

c Guide-fil pour le bobinage de la canette

Faites passer le fil par ce guide-fil lorsque vous bobinez le fil de la canette. (PageB-38)

d Porte-bobine

Placez une bobine de fil sur le porte-bobine. (PageB-46)

e Couvercle de bobine

Utilisez le couvercle de bobine pour maintenir la bobine de fil en place. (PageB-46)

f Porte-bobine supplémentaire

Ce porte-bobine permet de bobiner le fil de la canette ou de coudre avec l’aiguille jumelée. (PageB-38, B-49)

g Bobineur de canette

Utilisez le bobineur de canette lors du bobinage de la canette. (PageB-38)

h Écran à cristaux liquides

Les réglages du point sélectionné et les messages d’erreur s’affichent sur cet écran à cristaux liquides. (PageB-22)

i Haut-parleur j Genouillère

La genouillère permet de relever et d'abaisser le pied-de-biche. (PageS-15)

k Fente pour la genouillère

Insérez la genouillère dans la fente. (PageS-15)

l Touches de fonctionnement (7 touches) et

commande de vitesse de couture

Utilisez ces touches et le curseur pour faire fonctionner la machine à coudre. (PageB-11)

m Plateau et compartiment d'accessoires

Rangez les pieds-de-biche et les canettes dans le compartiment des accessoires du plateau. Lorsque vous cousez des pièces de tissu cylindriques, retirez le plateau. (PageB-12)

n Coupe-fil

Faites passer les fils par le coupe-fil pour les couper. (PageB-48)

o Plaque du guide-fil

Faites passer le fil autour de la plaque du guide-fil lorsque vous enfilez le fil supérieur. (PageB-46)

■ Vue latérale droite/arrière

a Connecteur du pied-de-biche en option

Connectez le pied à double entraînement ou le pied de broderie avec pointeur lumineux. (PageB-60, B-67)

b Poignée

Transportez la machine à coudre par sa poignée.

c Levier du pied-de-biche

Pour relever et abaisser le pied-de-biche, relevez et abaissez le levier correspondant. (PageB-53)

d Grille d’aération

La grille d’aération permet de faire circuler l’air au niveau du moteur. Ne couvrez pas la grille d’aération lorsque vous utilisez la machine à coudre.

e Interrupteur d’alimentation principal

Utilisez l'interrupteur d’alimentation principal pour mettre la machine à coudre sous et hors tension. (PageB-19)

f Pédale

Appuyez sur la pédale pour contrôler la vitesse de la machine. (PageS-4)

g Connecteur de cordon d'alimentation

Branchez le cordon d'alimentation dans le connecteur de la machine. (PageB-19)

h Prise de la pédale

Insérez la fiche de la pédale dans la prise de la machine. (PageS-4)

i Port USB pour ordinateur

Pour importer/exporter des motifs entre un ordinateur et la machine, branchez le câble USB sur le port USB. (PageB-65, S-97, E-47)

j Port USB pour souris / support (USB 2.0)

Pour envoyer des motifs de/vers le support USB, branchez directement celui-ci sur le port USB. (PageB-65, S-96, E-46) Connectez la souris USB pour l’utiliser. (PageB-66)

k Volant

Tournez le volant vers vous (sens inverse des aiguilles d'une montre) pour relever ou abaisser l'aiguille. Vous devez toujours faire tourner le volant vers l'avant de la machine.

B-9

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

Section aiguille et pied-de-biche

a Levier boutonnières

Le levier boutonnières est utilisé avec le pied pour boutonnières en une seule étape pour réaliser des boutonnières. (PageS-55)

b Vis du support du pied-de-biche

Utilisez la vis du support du pied-de-biche pour maintenir le pied-de-biche en place. (PageB-53, B-59)

c Support du pied-de-biche

Le pied-de-biche est fixé au support de pied-de-biche. (PageB-53)

d Pied-de-biche

Le pied-de-biche exerce une pression constante sur le tissu pendant la couture. Placez le pied-de-biche correspondant au point sélectionné. (PageB-53)

e Griffes d'entraînement

Les griffes d'entraînement font avancer le tissu dans le sens de couture.

f Capot du compartiment à canette

Ouvrez le capot du compartiment à canette pour placer la canette. (PageB-43, S-32)

g Capot de la plaque de l'aiguille

Retirez le capot de la plaque d'aiguille pour nettoyer le boîtier. (PageS-26, E-22)

h Plaque d'aiguille

Des guides pour les coutures droites sont marqués sur la plaque d'aiguille. (PageS-26)

i Guide-fil de la barre de l'aiguille

Faites passer le fil supérieur par le guide-fil de la barre de l'aiguille. (PageB-46)

j Vis du support de l'aiguille

Utilisez la vis du support de l’aiguille pour maintenir l'aiguille en place. (PageB-53)

Mesures sur la plaque d'aiguille, le capot du compartiment à canette (avec repère) et le capot de la plaque de l'aiguille

Les dimensions du capot du compartiment à canette servent de référence aux motifs avec aiguille au milieu. Les dimensions de la plaque d'aiguille et du couvercle de plaque d'aiguille servent de référence aux points avec aiguille à gauche.

a Pour les points avec aiguille au milieu b Pour les points avec aiguille à gauche c Aiguille à gauche sur la plaque d'aiguille <pouce> d Aiguille à gauche sur la plaque d'aiguille <cm> e Position centrale de l'aiguille sur le capot du

compartiment à canette (avec repère) <pouces>

f Aiguille à gauche sur le couvercle de plaque

d'aiguille <pouce>

B-10

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

ATTENTION

Unité de broderie

a Chariot

Le chariot déplace automatiquement le cadre de broderie pendant que vous brodez. (PageB-62)

Bouton de dégagement (situé sous l'unité de broderie)

Appuyez sur le bouton de dégagement pour ôter l'unité de broderie. (PageB-62)

c Support du cadre de broderie

Placez le cadre de broderie dans le support correspondant pour le maintenir en place. (PageE-17)

d Levier de sécurité du cadre

Enfoncez le levier de sécurité du cadre pour maintenir le cadre de broderie. (PageE-17)

e Connecteur d’unité de broderie

Insérez le connecteur d’unité de broderie dans le port de connexion lorsque vous fixez l'unité de broderie. (PageB-62)

Touches de fonctionnement

a Touche « Démarrer/arrêt »

Lorsque vous appuyez sur cette touche, la machine coud quelques points à vitesse réduite et commence ensuite à coudre à la vitesse réglée à l'aide de la commande de vitesse de couture. Pour arrêter la machine, appuyez de nouveau sur cette touche. Pour coudre à la vitesse la plus lente de la machine, maintenez la touche enfoncée. La touche change de couleur en fonction du mode d’opération de la machine.

Vert : Rouge : La machine ne peut pas coudre.

b Touche « Inverse »

Pour les motifs de points droits, zigzag et zigzag élastiques nécessitant des points inverses, la machine coudra des points inverses à vitesse réduite uniquement si vous maintenez la touche « Inverse » enfoncée. Les points sont cousus dans le sens inverse. Pour d'autres points, cette touche permet de coudre des points de renfort au début et à la fin du travail de couture. Lorsque vous appuyez sur cette touche, la machine coud 3 points au même endroit et s’arrête automatiquement. (voir la page S-5)

La machine est prête à coudre ou est en train de coudre.

• Avant d’insérer ou de supprimer l’unité de broderie, mettez la machine hors tension.

• Une fois le cadre de broderie placé dans son support, veillez à ce que le levier de sécurité soit correctement abaissé.

c Touche « Point de renfort »

Cette touche permet de coudre une succession de points uniques et de maintien. Pour les points décoratifs / de caractères, appuyez sur cette touche pour terminer la couture par un point complet plutôt que par un demi-point. Le voyant à côté de cette touche s’allume pendant que vous cousez un motif complet et s’éteint automatiquement lorsque la couture est arrêtée. (voir la page S-5)

d Touche « Positionnement aiguille »

Utilisez cette touche pour changer le sens de couture ou pour les coutures détaillées sur de petites zones. Appuyez sur cette touche pour relever ou abaisser l'aiguille. Cette touche permet d'abaisser ou de relever l'aiguille pour coudre un point unique.

e Touche « Coupe-fil »

Lorsque vous avez terminé de coudre, appuyez sur cette touche pour couper automatiquement le fil qui dépasse.

f Touche « Releveur du pied-de-biche »

Cette touche permet d'abaisser le pied-de-biche et d'exercer une pression sur le tissu. Appuyez de nouveau sur cette touche pour relever le pied-de-biche.

g Commande de vitesse de couture

Cette commande permet de régler la vitesse de couture. Faites glisser le curseur vers la gauche pour coudre à vitesse réduite. Faites-le glisser vers la droite pour coudre à vitesse élevée. Nous conseillons aux personnes peu expérimentées de coudre à vitesse réduite.

h Touche « Enfilage automatique »

Cette touche permet d'enfiler automatiquement l'aiguille.

• N'appuyez pas sur la touche de coupe-fil après avoir coupé les fils. L'aiguille risquerait de se casser et les fils de s'emmêler, ou la machine pourrait être endommagée.

B-11

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

Utilisation du plateau

Tirez la partie supérieure du plateau pour ouvrir le compartiment des accessoires.

Vous trouverez un tiroir de rangement pour pieds-de-biche dans le compartiment des accessoires du plateau.

a Espace de rangement du plateau b Espace de rangement de pied-de-biche du

plateau

c Tiroir de rangement du pied-de-biche

Il existe également des espaces de rangement pour les pieds-de-biche en option, comme le pied d’alignement pour couture verticale « V ».

B-12

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

2 aiguilles 75/11 2 aiguilles 90/14 2 aiguilles 90/14 : Aiguille à pointe boule (dorée)

Aiguille 2,0/11

2 aiguilles 75/11 : aiguille à pointe boule pour broderie HAX130EBBR

Accessoires inclus

12345 67

8 9 101112 1314

15 16 17 18 19 20 21 22

23 24 25 26 27 28 29 30

31 32 33 34 35 36 37 38

39 40 41 42 43 44 45 46

47 48 49

B-13

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

Mémo

Code de la pièce

N° Nom de la pièce

1Pied zigzag «J» (sur la

machine)

2 Pied pour monogrammes

«N» 3 Pied pour faufilage « G » XC3098-051 4 Pied pour fermetures à

glissière « I » 5 Pied pour boutonnières « A » X57789-251 6 Pied pour point invisible « R » X56409-051 7 Pied pour boutons « M » 130489-001 8 Pied de broderie « W » XF4012-001

Pied pour quilting (courtepointe)

ouvert en mouvement libre « O »

10 Adaptateur XF3613-001 11 Vis (petite) XA4813-051 12

Jeu d'aiguilles

Aiguille jumelée

14 Jeu d'aiguilles à pointe

15 Canette × 10

16 Découd-vite XF4967-001 17 Ciseaux XF2052-001 18 Brosse de nettoyage X59476-051 19 Perce œillet XZ5051-001 20 Tournevis (petit) X55468-051 21 Tournevis (grand) XC4237-021 22 Tournevis en forme de disque XC1074-051 23 Porte-bobine vertical XC8619-052 24 Couvercle de bobine (petit) 130013-154 25 Couvercle de bobine (moyen)

26 Couvercle de bobine (grand) 130012-054 27 Couvercle de bobine (spécial) XA5752-121 28 Clip de canette × 10 XE3060-001 29 Feutre de bobine (sur la

30 Filet de bobine × 2 XA5523-050 31 Capot de la plaque de

32 Stylet (stylus) XA9940-051 33 Genouillère XA6941-052 34 Câble USB XD0745-051 35 Logement de canette

36 Boîtier de la canette (gris,

37 Capot du compartiment à

38 Capot du compartiment à

39 Capot du compartiment à

40 Pédale XD0501-151(zone UE)

41 Jeu de cadre de broderie

42 Fil de canette à broder SA-EBT XC6283-001

boule

(l'un se trouve sur la

machine).

× 2

(l'un se trouve sur la

machine).

machine)

l’aiguille pour broderie

alternatif

(aucune couleur sur la vis)

pour le travail à la canette)

canette avec guide-cordon

(avec un trou unique)

canette (avec repère)

canette (sur la machine)

(très grand)

H 30 cm × L 20 cm

(H 12 pouces × L 8 pouces)

Continent américain

XF3022-001

X53840-351

X59370-051

XF4873-001

X58358-051 X59296-151 XD0705-051

SA156 SFB :

X55260-153

X57045-051

XE5131-001

XC8167-551

XE8298-001

XE8991-101

XF0750-101

XE8992-101

XC8816-051 (autres zones)

SA447 EF92:

Autres

XA5539-151

XE5071-001

Code de la pièce

N° Nom de la pièce

43 Renfort de broderie SA519 BM3 :

44 Jeu de feuilles quadrillées SA507 GS3 :

45 Craie XE8568-001 46 Housse XF4569-001

47 Sac d'accessoires XC4487-021 48 Manuel d’instructions Ce manuel 49 Guide de référence rapide XH4414-001 XH4416-001

Continent américain

Autres

XE0806-001

X81277-151

XF4113-001

*1 2 aiguilles 75/11

2 aiguilles 90/14

2 aiguilles 90/14 : aiguille à pointe boule (dorée) *2 Aiguille 2,0/11 *3 2 aiguilles 75/11 :

aiguille à pointe boule pour broderie

HAX130EBBR *4 Les accessoires inclus varient en fonction des

pays ou des régions.

• Utilisez toujours les accessoires recommandés pour cette machine.

• Placez les clips de canette sur les canettes pour empêcher le fil de se dérouler de la canette. En outre, refermez les clips de canette les uns sur les autres afin de pouvoir ranger convenablement les canettes et d'éviter qu'elles se mettent à rouler.

B-14

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

Accessoires fournis dans certains pays ou certaines régions

Si ces accessoires ne sont pas fournis avec votre machine, ils sont disponibles en option.

123

N° Nom de la pièce

1 Pied pour point droit SA167 F042N :

2 Guide de pied pour quilting

(courtepointe) 1/4"

3 Plaque d'aiguille du point

droit

4 Jeu de cadre de broderie

(moyen) H 10 cm × L 10 cm (H 4 pouces × L 4 pouces)

5 Jeu de cadre de broderie

(grand) H 18 cm × L 13 cm (H 7 pouces × L 5 pouces)

Code de la pièce

Continent américain

SA185 F057 :

XF3076-001

SA438 EF74 :

SA439 EF75 :

Autres

XC1973-052

XC7416-252

XC8480-152

XC8481-152

Options

Les éléments suivants sont des accessoires en option vendus séparément par votre revendeur Brother agréé.

1234 56 7 8

910111213141516

17 18 19 20 21 22 23

24 25

B-15

NOMS ET FONCTIONS DES PIÈCES DE LA MACHINE

Mémo

Remarque

Code de la pièce

N° Nom de la pièce

1 Pédale multifonction SAMFFC

2 Jeu de cadre de broderie

(petit) H 2 cm × L 6 cm (H 1 pouce × L 2-1/2 pouces)

3 Cadre de broderie carré

H 15 cm x L 15 cm (H 6 pouces x L 6 pouces)

4 Pied à double entraînement SA196

5 Pied à double entraînement

ouvert

6 Pied de broderie « W+ » avec

pointeur lumineux

7 Cadre de broderie de bord

H 30 cm x L 10 cm (H 12 pouces x L 4 pouces)

8 10 support pour

porte-bobines

9 Support pour grandes

bobines de fil

10 Table large SAWT6200D

11 Jeu de cadre de broderie

H 20 cm × L 20 cm (H 8pouces × L 8pouces)

12 Feuille de protection SAPS6200D PS2:

13 Renfort de broderie SA519 BM3:

Renfort soluble à l'eau SA520 BM5:

14 Guide de couture SA538 SG1:

15 Pied à double entraînement SA140 F033N:

16 Pied pour couteau raseur SA177 F054:

17 Pied pour quilting

(courtepointe) en mouvement libre « C »

18 Pied pour quilting

(courtepointe) en écho en mouvement libre « E »

19 Pied pour quilting

(courtepointe) en mouvement libre

20 Accessoire de couture

circulaire

21 Pied pour surpiqûres SA191 F065:

22 Pied d'alignement pour

couture verticale « V »

23 Souris USB XE5334-101

Continent américain

(États-Unis)

SAMFFCC

(Canada)

SA437 EF73 :

SA448

(États-Unis)

SA448C

(Canada)

(États-Unis)

SA196C

(Canada)

SA195 F070:

SA197

(États-Unis)

SA197C

(Canada)

SABF6200D1

(États-Unis)

SABF6200D1C

(Canada)

SA561

(États-Unis)

SA561C

(Canada)

SA562

(États-Unis)

SA562C

(Canada)

(États-Unis)

SAWT6200DC

(Canada)

SA446 EF91:

XF4737-001

XE0766-001

SA129 F005N:

SACIRC1 CIRC1:

SA189 F063:

Autres

MFFC1:

XF4159-001

MFFC1OC:

XF4471-001

(Australie)

XC8479-152

SEF150:

XF4163-001

XF4166-001

(zone UE)

DF1AP :

XF6843-001

(autres zones)

XF6096-001

FLED1 :

XF4168-001

(zone UE)

FLED1AP :

XF6845-001

(autres zones)

XF4170-001

XF4175-001

XF4180-001

WT10:

XF4184-001

XE5068-101

XF8196-001

PS2AP:

XF8197-001

XE0806-001

XE0615-001

XC8483-052

XC2214-052

XC3879-152

XC1948-052

XE3527-001

XF2339-001

XE5224-001

DF1 :

BF3:

TS5:

TS6:

Code de la pièce

N° Nom de la pièce

24 Poignée de guide en

mouvement libre

25 Pied pour fil couché SA199V

Continent américain

SAFMGRIP FMG2 :

(États-Unis)

SA199VC

(Canada)

• Toutes les spécifications sont correctes à la date d'impression de ce document. Certaines spécifications peuvent être modifiées sans avis préalable.

• Les cartes de broderie achetées à l’étranger ne marcheront pas nécessairement avec votre machine.

• Consultez votre revendeur Brother agréé le plus proche pour une liste complète des accessoires en option et des cartes de broderie disponibles pour votre machine.

Autres

XF6266-001

(zone UE)

FMG2AP :

XF6267-001

(autres zones)

F073:

XF8185-001

F073AP:

XF8188-001

B-16

Fonctionnement

de base

Elle donne des détails sur les procédures d’installation initiales, ainsi que la description des fonctions les plus utiles de cette machine.

Le numéro des pages commence par « B » dans cette section.

Chapitre1 Préparatifs............................................................B-18

B Fonctionnement de base

Chapitre 1

Préparatifs

MISE SOUS TENSION/HORS TENSION DE LA

MACHINE................................................................19

Réglage initial de votre machine...............................................20

ÉCRAN À CRISTAUX LIQUIDES..............................22

■ Écran d’accueil......................................................................... 22

■ Écran de points de couture courants........................................ 23

■ Fonction des touches ............................................................... 24

Utilisation de la touche de mode de réglage de la machine .....26

■ Sélection du « Mode Eco » ou « Mode de prise en charge de

l’arrêt » .................................................................................... 30

■ Modification de la forme du curseur en cas d’utilisation d’une

souris USB................................................................................ 30

■ Sélection de l’affichage de l’écran initial.................................. 30

■ Sélection de la langue d’affichage............................................31

■ Modification des couleurs d’arrière-plan des motifs de

broderie ................................................................................... 31

■ Spécification de la taille des onglets de motif .......................... 32

■ Enregistrement d’une image de l’écran de réglages sur un

support USB.............................................................................33

Utilisation de la touche d’aide de la machine à coudre ...........34

Utilisation de la fonction de guide d’utilisation ........................35

Utilisation de la fonction de guide de couture ..........................36

Utilisation de la fonction d’explication des motifs .................... 37

ENFILAGE INFÉRIEUR .............................................38

Bobinage de la canette.............................................................. 38

■ Utilisation du porte-bobine supplémentaire.............................38

■ Utilisation du porte-bobine...................................................... 41

■ Démêlage du fil par le dessous de la base du bobineur de

canette..................................................................................... 42

Réglage de la canette ................................................................ 43

Sortie du fil de la canette..........................................................45

ENFILAGE SUPÉRIEUR.............................................46

Enfilage supérieur .....................................................................46

Utilisation du mode aiguille jumelée .......................................49

Utilisation de fils se déroulant rapidement ...............................51

■ Utilisation du filet de la bobine................................................51

■ Utilisation du porte-bobine vertical......................................... 52

CHANGEMENT DU PIED-DE-BICHE.......................53

Retrait du pied-de-biche ...........................................................53

Fixation du pied-de-biche ......................................................... 53

Fixation du pied-de-biche avec l’adaptateur fourni...................53

■ Fixation du pied à double entraînement................................... 54

REMPLACEMENT DE L’AIGUILLE............................55

■ Vérification du point de chute de l’aiguille à l’aide du pied de

broderie « W+ » avec pointeur lumineux .................................61

■ Réglage du pointeur lumineux..................................................61

■ Réglage de la luminosité du pointeur lumineux........................62

Fixation de l'unité de broderie ................................................. 62

■ À propos de l’unité de broderie................................................62

■ Retrait de l’unité de broderie ...................................................63

UTILISATION DE FONCTIONS VIA LE BRANCHEMENT

DE L’ACCESSOIRE À LA MACHINE......................... 65

Utilisation d’un support USB ou d’un lecteur de carte de broderie

USB/module d’enregistrement de carte USB* .......................... 65

Branchement de la machine sur l’ordinateur ........................... 65

Utilisation d’une souris USB..................................................... 66

■ Sélection d’une touche .............................................................66

■ Changement de pages...............................................................66

Utilisation du pied à double entraînement en option............... 67

■ Fixation du pied à double entraînement ...................................67

■ Fixation/retrait du pied.............................................................67

■ Utilisation du levier de réglage du pied à double entraînement68

■ Réglage de l’intensité d’entraînement du tissu du pied à double

entraînement ............................................................................68

À PROPOS DE L’AIGUILLE ET DU TISSU ................ 56

À propos de l’aiguille ................................................................ 56

Combinaisons tissu/fil/aiguille ..................................................57

AVANT DE BRODER................................................58

La broderie étape par étape .....................................................58

Fixation du pied de broderie « W »........................................... 59

Utilisation du pied de broderie en option « W+ » avec pointeur

lumineux...................................................................................60

■ Fixation du pied de broderie « W+ » avec pointeur

lumineux.................................................................................. 60

MISE SOUS TENSION/HORS TENSION DE LA MACHINE

AVERTISSEMENT

ATTENTION

MISE SOUS TENSION/HORS TENSION DE LA MACHINE

• Utilisez uniquement l’alimentation domestique normale pour alimenter votre machine. L’utilisation d’autres sources d’alimentation pourrait causer des incendies, des chocs électriques ou endommager la machine.

• Assurez-vous que les fiches du cordon d’alimentation sont solidement insérées dans la prise électrique et dans le connecteur de la machine. Sinon, vous risquez de provoquer un incendie ou un choc électrique.

• N’insérez pas la fiche du cordon d’alimentation dans une prise électrique inadaptée.

• Mettez la machine hors tension et débranchez-la de la prise murale dans les cas suivants : lorsque vous n’êtes pas à proximité de la machine; après avoir utilisé la machine; en cas de coupure de courant pendant l’utilisation de la machine; lorsque la machine ne fonctionne pas correctement à cause d’une mauvaise connexion ou d’un débranchement; pendant un orage.

Préparatifs

• Utilisez exclusivement le cordon d’alimentation fourni avec cette machine.

• N’utilisez pas de rallonge ni d’adaptateurs multiples pour brancher cette machine avec d’autres appareils. Vous risquez de vous électrocuter ou de provoquer un incendie.

• Ne touchez pas la fiche si vous avez les mains mouillées. Vous risquez de vous électrocuter.

• Lorsque vous débranchez la machine, veillez à la mettre d’abord hors tension. Pour la débrancher de la prise murale, saisissez toujours la fiche. Si vous tirez sur le cordon, celui-ci pourrait être endommagé et vous risqueriez de vous électrocuter ou de provoquer un incendie.

• Veillez à ne pas couper, endommager, modifier, plier avec force, tordre ou lier le cordon d’alimentation, ni tirer dessus. Ne placez jamais d’objets lourds sur le cordon. Ne placez jamais le cordon près d’une source de chaleur. Ces actions pourraient endommager le cordon et vous risqueriez de vous électrocuter ou de provoquer un incendie. Si le cordon ou la fiche est endommagée, apportez la machine à votre revendeur agréé pour la faire réparer avant de continuer à l’utiliser.

• Débranchez le cordon d’alimentation si la machine n’est pas utilisée pendant une longue période. Un incendie risque de se produire.

• Lorsque la machine n’est pas utilisée, coupez l’interrupteur d’alimentation principal ou débranchez la fiche de la prise de courant.

• Débranchez toujours la machine avant d’effectuer une opération d’entretien de la machine ou d’ouvrir un couvercle.

Fonctionnement de base B-19

MISE SOUS TENSION/HORS TENSION DE LA MACHINE

Remarque

Mémo

ATTENTION

Mémo

Branchez le cordon d’alimentation dans le

connecteur de la machine, puis branchez la fiche dans une prise de courant.

a Interrupteur d’alimentation principal b Cordon d’alimentation

Mettez l’interrupteur d’alimentation

principal sur « I » pour mettre la machine sous tension.

Mettez l’interrupteur d’alimentation

principal sur « O » pour mettre la machine hors tension.

• Si la machine en mode « Couture » est mise hors tension au cours de la couture, l’opération ne se poursuivra qu’après la mise sous tension de la machine.

Réglage initial de votre machine

Lors de la mise sous tension initiale de la machine, réglez la langue ainsi que l’heure et la date sur les paramètres correspondants locaux. Exécutez la procédure ci-dessous lorsque l’écran de réglages s’affiche automatiquement.

Appuyez sur et pour définir votre

langue locale.

a ARRET b MARCHE

• Lorsque la plaque d’aiguille du point droit est installée sur la machine, l’aiguille se déplace automatiquement au milieu.

• Lorsque la machine est sous tension, il est possible que l’aiguille et les griffes d’entraînement émettent un son lorsqu’elles sont en mouvement. Ceci n’est pas signe de dysfonctionnement.

La vidéo de démarrage est lue lors de la

mise sous tension de la machine. Touchez n’importe quelle zone de l’écran pour afficher l’écran d’accueil.

• Touchez l’écran uniquement avec votre doigt ou le stylet fourni. N’utilisez pas de crayon pointu, de tournevis ni aucun autre objet dur ou pointu. Il n’est pas nécessaire d’appuyer fort sur l’écran. Si vous appuyez trop fort ou utilisez un objet pointu, vous risquez d’endommager l’écran.

Appuyez sur .

L’écran du message vous invitant à

confirmer le réglage de l’heure/la date s’affiche. Pour régler l’heure/la date,

appuyez sur ; pour annuler ce réglage, appuyez sur .

→ L’écran de réglage de l’heure/la date s’affiche.

B-20

Appuyez sur ou pour régler

Remarque

l’heure/la date.

MISE SOUS TENSION/HORS TENSION DE LA MACHINE

Préparatifs

a Appuyez sur l’une des touches pour afficher

l’heure sur l’écran.

b Réglez l’année (YYYY), le mois (MM) et le jour

(DD).

c Sélectionnez l’affichage 24 h ou 12 h. d Réglez l’heure actuelle.

Appuyez sur pour commencer à

utiliser votre machine.

→ L’horloge commence à 0 seconde de l’heure

définie.

• L’heure/la date définie peut être effacée si vous ne mettez pas la machine sous tension pendant un certain temps.

Fonctionnement de base B-21

ÉCRAN À CRISTAUX LIQUIDES

ATTENTION

ÉCRAN À CRISTAUX LIQUIDES

■ Écran d’accueil

N° Affichage Nom de la touche Description Page

a Touche « Coudre » Appuyez sur cette touche pour coudre des points de couture courants

b Touche « Broderie » Fixez l’unité de broderie et appuyez sur cette touche pour broder des

c Touche « Modification

de broderie »

ou des motifs de caractères ou de points décoratifs.

motifs.

Appuyez sur cette touche pour combiner des motifs de broderie. Les fonctions « Modification de broderie » permettent également de créer des motifs d’encadrement ou de broderie originaux.

Reportez-vous

au tableau

«Fonction des

touches ».

B-24

E-3

E-57

B-22

ÉCRAN À CRISTAUX LIQUIDES

a b

■ Écran de points de couture courants

Appuyez sur une touche pour sélectionner le motif de point, une fonction ou une opération indiquée sur la touche. Lorsque la touche s’affiche en gris clair, la fonction n’est pas disponible.

N° Affichage Nom de la touche Description Page

a Affichage du réglage

du positionnement de l’aiguille

Indique le réglage de mode aiguille simple ou jumelée et la position d’arrêt.

Positionnement

inférieur/aiguille simple

Positionnement

supérieur/aiguille simple

–

Préparatifs

Positionnement

inférieur/aiguille jumelée

b Affichage du point

sélectionné

c Affichage du

pied-de-biche

d Aperçu du point Affiche un aperçu du point sélectionné. L’affichage à 100 % représente

e Taille d'affichage du

motif

f Écran de sélection de

point

Indique le nom et le numéro de code du point sélectionné. S-3

Indique le code du pied-de-biche. Fixez le pied-de-biche indiqué dans cet affichage avant de coudre.

le point à une taille proche de sa taille réelle.

Indique la taille approximative du motif sélectionné.

: Taille presque identique à celle du motif cousu

: 1/2 du motif cousu

: 1/4 du motif cousu

* Il est possible que la taille réelle du motif cousu soit différente en

fonction du type de tissu et de fil utilisé.

Appuyez sur la touche du motif que vous souhaitez coudre. Utilisez

Positionnement

supérieur/aiguille jumelée

pour passer d'un groupe de points à

l'autre.

B-53

S-21

g Affichage du numéro

de la page

h Touche de défilement

* Toutes les fonctions des touches de l’écran à cristaux liquides sont décrites dans le tableau « Fonction des touches » à

la page suivante.

Indique d’autres pages pouvant être affichées. –

Appuyez sur ou pour passer d’une page à l’autre, ou touchez n’importe quel endroit de la barre pour avancer parmi les pages de

points.

Fonctionnement de base B-23

–

ÉCRAN À CRISTAUX LIQUIDES

a db c

klm

■ Fonction des touches

N° Affichage Nom de la touche Description Page

a Touche « Points de

b Touche « Caractères/

c Touche de

e Touche de sélection

f Touche d'image

g Touche de mémoire

couture courants »

points décoratifs »

verrouillage d'écran

Touche d’écran d’accueil Appuyez sur cette touche lorsqu’elle s’affiche pour retourner à l’écran d’accueil et

de mode d’aiguille (simple/jumelée)

de la machine

Touche « SELECTEUR G/D (L/R SHIFT) »

Touche de tension de fil Affiche le réglage de la tension automatique du fil du motif sélectionné. Vous pouvez

Appuyez sur cette touche pour sélectionner un point droit, un point zigzag, une boutonnière, un point d’ourlet invisible ou d’autres points utilisés couramment lors de la création de vêtements.

Appuyez sur cette touche pour sélectionner des motifs de caractères ou de points décoratifs.

Appuyez sur cette touche pour verrouiller l'écran. Lorsque l'écran est verrouillé, les divers réglages, comme la largeur et la longueur de point, sont verrouillés et ne peuvent plus être modifiés. Appuyez de nouveau sur cette touche pour déverrouiller les réglages.

sélectionner une autre catégorie : « Coudre », « Broderie » ou « Modification de broderie ».

Appuyez sur cette touche pour sélectionner le mode de couture avec aiguille jumelée. Le mode de couture bascule entre le mode aiguille simple et le mode aiguille jumelée à chaque pression de la touche. Si la touche s’affiche en gris clair, vous ne pouvez pas coudre le motif sélectionné avec l’aiguille jumelée.

Appuyez sur cette touche pour afficher une image agrandie du motif sélectionné.

Appuyez sur cette touche pour sélectionner l’une des 3 fonctions de mémoire : récupération, enregistrement ou réinitialisation.

Affiche la tendance gauche/droite de la ligne centrale du point zigzag d’origine du motif de point actuellement sélectionné.

utiliser les touches plus et moins pour modifier les réglages de tension de fil.

S-21

S-77

S-18

B-22

B-49

S-22

S-22, S-95,

S-97 S-11

S-12

j Touche d’affichage de

l Touche d’aide de la

m Touche de mode de

n Touche de longueur

l’heure Touche de

remplacement du pied-de-biche/d’aiguille

machine à coudre

réglage de la machine

et de largeur de point

B-24

Appuyez sur cette touche pour régler l’horloge sur votre heure locale. B-20

Appuyez sur cette touche avant de changer l’aiguille, le pied-de-biche, etc. Cette touche verrouille toutes les touches et boutons pour empêcher le fonctionnement de la machine.

Appuyez sur cette touche pour afficher le mode d’emploi de la machine. B-34

Appuyez sur cette touche pour changer la position d’arrêt de l’aiguille, régler le volume du bip de confirmation, modifier le motif, l’écran ou tout autre réglage de la machine.

Affiche les réglages de largeur de zigzag et de longueur de point du motif sélectionné. Vous pouvez utiliser les touches plus et moins pour modifier la longueur de point et la largeur du zigzag.

B-53 à

B-55

B-26

S-10

ÉCRAN À CRISTAUX LIQUIDES

N° Affichage Nom de la touche Description Page

o Touche d'image en

miroir

p Touche du coupe-fil

automatique

q Touche de point

inverse/de renfort automatique

r Touche de mode en

mouvement libre

s Touche de pivotement Appuyez sur cette touche pour sélectionner le réglage de pivotement. Une fois

Appuyez sur cette touche pour créer une image en miroir du motif sélectionné. Si la touche s’affiche en gris clair, vous ne pouvez pas coudre une image en miroir du motif sélectionné.

Appuyez sur cette touche pour sélectionner la fonction de coupure de fil automatique. Sélectionnez la fonction de coupure de fil automatique avant de coudre pour que la machine couse automatiquement des points de renfort au début et à la fin de l’ouvrage (selon le motif, il se peut que la machine couse des points inverses) et coupe les fils une fois la couture terminée.

Appuyez sur cette touche pour utiliser les points inverses/de renfort automatique. Si vous sélectionnez ce réglage avant de coudre, la machine utilisera automatiquement des points inverses ou de renfort selon le motif, au début et à la fin de la couture.

Appuyez sur cette touche pour passer en mode de couture en mouvement libre. Le pied-de-biche est relevé à une hauteur appropriée, et les griffes d’entraînement sont abaissées pour le quilting (courtepointe) en mouvement libre.

le réglage de pivotement sélectionné, arrêtez la machine pour abaisser l'aiguille et lever légèrement le pied-de-biche automatiquement. Le pied-de-biche se baisse automatiquement lors de la reprise de la couture.

• Si cette touche s’affiche sous la forme , cela indique qu’il est impossible d’utiliser la fonction de pivotement.

• Assurez-vous que la position de l’aiguille sur la PageB-27 des Réglages de la machine est bien réglée en position basse.

S-21

S-14

S-5

S-40

S-15

Préparatifs

Pour plus d’informations sur l’utilisation de la machine, reportez-vous au numéro de référence de la page ci-dessus.

Fonctionnement de base B-25

ÉCRAN À CRISTAUX LIQUIDES

Mémo

Utilisation de la touche de mode de réglage de la machine

Appuyez sur pour modifier les réglages par défaut de la machine (position d’arrêt de l’aiguille, vitesse de broderie, affichage initial, etc.). Pour afficher les différents écrans de réglages, appuyez sur pour les « Réglages de couture », pour les « Réglages généraux » ou pour les « Réglages de broderie ».

• Appuyez sur ou en regard des numéros de page pour afficher un autre écran de réglages.

Réglages de couture

a S

électionnez si vous souhaitez utiliser la commande de vitesse de couture pour déterminer la largeur du zigzag (voir la page S-39).

b Modifiez les motifs des points décoratifs et des caractères (voir la page S-82). c Réglez la hauteur du pied-de-biche. (Sélectionnez la hauteur du pied-de-biche lorsque celui-ci est relevé.) d Réglez la pression du pied-de-biche. (Plus le chiffre est élevé, plus la pression est forte. Réglez la pression sur « 3 »

pour une couture normale.) (voir la page S-17) Si le pied à double entraînement est installé et que son rouleau est abaissé, le réglage de pression est défini sur « 2 » et ne peut être modifié.

e Réglez avec précision l’intensité d’entraînement du pied à double entraînement (voir la page B-67). f Sélectionnez « 1-01 point droit (gauche) » ou « 1-03 point droit (milieu) » comme point devant être

automatiquement sélectionné lors de la mise sous tension de la machine. (voir la page S-21)

g Indiquez si vous souhaitez afficher les « Points de couture courants » ou les « Points quilting (courtepointe) » en

premier sur l’écran de sélection de point lorsque « Coudre » est sélectionné.

h Vous pouvez activer ce réglage après avoir branché la pédale multi-fonction en option. (Ces réglages ne sont pas

utilisables si la pédale multifonction en option n’est pas fixée à la machine.)

Pédale Fonctions pouvant être spécifiées

Pédale principale Marche/Arrêt Contacteur à pied Sélectionnez l'une des fonctions suivantes: Pédale latérale

odifiez la hauteur du pied-de-biche lors de l’arrêt de la couture lorsque le réglage de pivotement est sélectionné (voir la page S-15).

i M j M

odifiez la hauteur du pied-de-biche lorsque la machine est en mode de couture en mouvement libre (voir la page S-40).

k Lorsque cette option est réglée sur « ON », l’épaisseur du tissu est automatiquement détectée par un capteur

interne pendant la couture. Ainsi, le tissu peut être entraîné librement. (Reportez-vous aux pages S-8 et S-17.)

l Si vous appuyez sur la touche «Marche/Arrêt» ou enfoncez la pédale, le pied-de-biche se baisse

automatiquement (s'il est relevé) avant le début de la couture. Lorsque vous relâchez la pédale ou appuyez sur la touche «Marche/Arrêt» pour arrêter la couture, le pied-de-biche se relève automatiquement.

m Si vous appuyez sur la touche «Coupe-fil», le pied-de-biche se baisse automatiquement avant que le fil ne soit

coupé. Le pied-de-biche se lève après que le fil a été coupé.

Appuyez sur cette touche pour enregistrer l’image de l’écran de réglages actuel sur le support USB (voir la page B-33).

Coupe du fil, Positionnement aiguille HAUT/BAS, Point unique, Point inverse (Point de renfort), Relever/Abaisser le pied-de-biche, Pas de réglage

B-26

ÉCRAN À CRISTAUX LIQUIDES

ATTENTION

c g

Réglages généraux

a Sélectionne la position d’arrêt de l’aiguille (position de l’aiguille lorsque la machine ne fonctionne pas) pour qu’elle

soit relevée ou abaissée. Sélectionnez la position abaissée lorsque vous utilisez la touche de pivotement. (voir la page S-15)

b Déterminez le fonctionnement de la touche « Positionnement aiguille - Disposition des points » selon les deux

séquences suivantes (voir la page S-18). À chaque pression sur la touche « Positionnement aiguille - Disposition des points » : « ON » : lève l’aiguille, l’arrête en position presque baissée, puis la baisse « OFF » : lève l’aiguille, puis la baisse

c Modifie la forme du curseur en cas d’utilisation d’une souris USB (voir la page B-30). d Réglez « Capteur de fil supérieur et de canette » sur « ON » ou sur « OFF ». Si l’option est réglée sur « OFF », il est

possible d’utiliser la machine sans fil. (voir la page S-4, E-26)

Préparatifs

• Si « Capteur de fil supérieur et de canette » est réglé sur « OFF », retirez le fil supérieur. Si vous utilisez la machine avec le fil supérieur enfilé, la machine ne peut détecter si le fil s’emmêle. Le fait de continuer à utiliser la machine alors que le fil est emmêlé risquerait de l’endommager.

e Modifie le volume du haut-parleur. Augmentez le chiffre pour un volume plus fort et diminuez-le pour un volume

plus faible.

f Permet d’économiser la consommation de la machine en choisissant le « Mode Eco » ou le « Mode de prise en

charge de l’arrêt » (voir la page B-30).

g Sélectionne l’écran initial qui s’affiche lors de la mise sous tension de la machine (voir la page B-30). h Modifie la langue d’affichage (voir la page B-31).

Fonctionnement de base B-27

ÉCRAN À CRISTAUX LIQUIDES

Mémo

a Modifie la luminosité de l’éclairage de l’aiguille et de la zone de travail. b Modifie la luminosité de l’écran (voir la page A-22). c Affiche le compteur de maintenance, qui vous rappelle régulièrement d’entretenir la machine. (Contactez votre

revendeur agréé pour plus de détails.)

d Affiche le nombre total de points cousus par la machine. e « No. » est le numéro interne de la machine à coudre et à broder. f Indique la version du programme. « Logiciel version 1 » indique la version du programme de l’écran à cristaux

liquides; « Logiciel version 2 » indique la version du programme de la machine.

• La dernière version du logiciel est installée sur votre machine. Contactez votre revendeur Brother local

agréé ou visitez le site « http://solutions.brother.com disponibles (

voir la page A-38).

» pour de plus amples détails sur les mises à jour

B-28

ÉCRAN À CRISTAUX LIQUIDES

Réglages de broderie

a Sélectionnez l’un des 16 affichages de cadre de broderie (voir la page E-35). b Modifiez l’affichage de la couleur de fil, du numéro de fil et du nom de couleur sur l’écran « Broderie » (voir la page

E-34).

c Lorsque le fil « #123 » est sélectionné, faites votre choix parmi les six marques de fil différentes (voir la page E-34). d Modifiez le réglage de la vitesse de broderie maximale (voir la page E-33). e Réglez la tension du fil supérieur pour la broderie (voir la page E-30). f Sélectionnez la hauteur du pied de broderie pendant la broderie (voir la page E-11). g Modifiez le mode initial de l’affichage (Broderie/Modification de broderie) (voir la page E-4). h Modifiez la couleur d’arrière-plan de la zone d’affichage de la broderie (voir la page B-31). i Modifiez la couleur d’arrière-plan de la zone d’onglet (voir la page B-31). j Appuyez sur cette touche pour spécifier la taille des onglets de motif (reportez-vous à la PageB-32). k Modifiez les unités d’affichage (mm/pouces). l Réglez la distance séparant le motif du point faufilage (voir la page E-84). m Réglage de la position et de la luminosité du pied de broderie « W+ » avec pointeur lumineux (voir la page B-61).

Préparatifs

Fonctionnement de base B-29

ÉCRAN À CRISTAUX LIQUIDES

Remarque

Mémo

■

Sélection du « Mode Eco » ou « Mode de prise en charge de l’arrêt »

Vous pouvez économiser l’alimentation de la machine en choisissant le mode Éco ou le mode de prise en charge de l’arrêt. Si vous n’utilisez pas la machine pendant une période donnée, celle-ci active l’un de ces modes.

« Mode Eco » ; La machine passe en mode veille. Touchez l'écran ou appuyez sur la touche « Marche/arrêt » pour continuer à coudre.

« Mode de prise en charge de l’arrêt » ; La machine va passer en mode de faible consommation après un certain temps. Mettez la machine hors puis sous tension pour recommencer à coudre.

■ Modification de la forme du curseur en cas d’utilisation d’une souris USB

L’écran de réglages permet de régler la forme du curseur s’affichant lorsqu’une souris USB est connectée. En fonction de la couleur d’arrière-plan, sélectionnez la forme souhaitée parmi les trois formes disponibles.

• Pour de plus amples détails relatifs à la modification de la couleur d’arrière-plan, reportez-vous à la section «Modification des couleurs d’arrière-plan des motifs de broderie» pageB-31.

Appuyez sur .

→ L'écran de réglages apparaît.

Condition Mode Éco Mode de prise en

Temps disponible OFF, 1 à 120

(minutes)

Touche « Démarrer/arrêt »

Fonction suspendue Éclairage de la

Après la récupération

Clignote en vert Clignote lentement

machine, écran, pointeur lumineux

La machine commence par l’opération précédente.

charge de l’arrêt

OFF, 1 à 12 (heures)

en vert Toutes les fonctions

Vous devez mettre la machine hors tension.

Appuyez sur la touche « Démarrer/arrêt » ou sur l’écran pour réactiver ces modes.

Appuyez sur .

→ L'écran de réglages apparaît.

Appuyez sur .

→ L’écran de réglages généraux s’affiche.

Affichez la page 5 de l’écran de réglages généraux.

Appuyez sur la touche ou pour

sélectionner le délai d’activation du mode.

Appuyez sur .

→ L’écran de réglages généraux s’affiche.

Affichez la page 4 de l’écran de réglages généraux.

À l’aide des touches et , sélectionnez

la forme de curseur de votre choix parmi les trois réglages disponibles ( , et ).

Appuyez sur pour revenir à l'écran initial.

B-30

• Si vous mettez la machine hors tension alors que le « Mode Eco » ou le « Mode de prise en charge de l’arrêt » est activé, patientez environ 5 secondes avant de remettre la machine sous tension.

• Le réglage reste sélectionné même si la machine est mise hors tension.

■

Sélection de l’affichage de l’écran initial

Il est possible de modifier l’écran initial s’affichant sur la machine.

Appuyez sur .

→ L'écran de réglages apparaît.

Appuyez sur .

→ L’écran de réglages généraux s’affiche.

Affichez la page 5 de l’écran de réglages généraux.

ÉCRAN À CRISTAUX LIQUIDES

Mémo

Utilisez les touches et pour

sélectionner le réglage de l’affichage de l’écran initial.

* Écran d'ouverture : Lorsque la machine est mise

sous tension, l’écran d’accueil s’affiche lorsque vous touchez la vidéo de démarrage.

* Page d'accueil : Lorsque la machine est mise sous

tension, l’écran d’accueil s’affiche.

* Écran de couture / broderie : Lorsque la machine

est mise sous tension, l’écran « Broderie » s’affiche si l’unité de broderie est installée. L’écran de couture s’affiche si l’unité de broderie n’est pas installée sur la machine.

Appuyez sur pour revenir à l'écran initial.

■ Modification des couleurs d’arrière-plan des motifs de broderie

L’écran de réglages permet de modifier les couleurs d’arrière-plan de motif de broderie et des onglets de motif. En fonction de la couleur du motif, sélectionnez la couleur d’arrière-plan parmi les 66 réglages disponibles. Il est possible de sélectionner des couleurs d’arrière-plan différentes pour le motif de broderie et les onglets de motif.

Appuyez sur .

→ L'écran de réglages apparaît.

Appuyez sur .

→ L’écran de réglages de broderie s’affiche.

• Lorsque vous utilisez l’option « Broderie » ou « Modification de broderie », appuyez

sur pour accéder directement à l’écran de réglages de broderie.

Affichez la page 9 de l’écran de réglages de

broderie.

Préparatifs

■ Sélection de la langue d’affichage

Appuyez sur .

→ L'écran de réglages apparaît.

Appuyez sur .

→ L’écran de réglages généraux s’affiche.

Affichez la page 5 de l’écran de réglages

généraux.

Utilisez et pour sélectionner la

langue d’affichage.

Appuyez sur .

a Arrière-plan de motif de broderie b Arrière-plan d’onglets de motif

a Langue d’affichage

Appuyez sur pour revenir à l'écran initial.

Fonctionnement de base B-31

ÉCRAN À CRISTAUX LIQUIDES

Mémo

Sélectionnez la couleur d’arrière-plan

parmi les 66 réglages disponibles.

a Arrière-plan de motif de broderie b Couleur sélectionnée

■ Spécification de la taille des onglets de motif

Les onglets de sélection d’un motif de broderie peuvent être définis de façon à les afficher sous une taille réduite ou agrandie. La taille agrandie est 1,5 fois supérieure à la taille réduite.

a Arrière-plan d’onglets de motif b Couleur sélectionnée

Appuyez sur pour revenir à l'écran

initial.

• Le réglage reste sélectionné même si la machine est mise hors tension.

Appuyez sur .

→ L'écran de réglages apparaît.

Appuyez sur .

→ L’écran de réglages de broderie s’affiche.

Affichez la page 9 de l’écran de réglages de

broderie.

B-32

Appuyez sur ou pour sélectionner

Remarque

la taille d’onglet souhaitée.

ÉCRAN À CRISTAUX LIQUIDES

■

Enregistrement d’une image de l’écran de réglages sur un support USB

Il est possible d’enregistrer une image de l’écran de réglages en tant que fichier BMP. Il est possible d’enregistrer au maximum 100 images à la fois sur un même support USB.

• L’écran de sélection du motif ne reflète pas immédiatement la taille choisie suite à la modification du réglage de taille de l’onglet. Pour visualiser les motifs avec la nouvelle taille d’onglet, revenez à l’écran de sélection de la catégorie, puis sélectionnez de nouveau la catégorie du motif.

Insérez le support USB dans le port correspondant

situé sur le côté droit de la machine.

a Port USB pour souris / support (USB 2.0) b Support USB

Appuyez sur .

→ L'écran de réglages apparaît. Sélectionnez la page

de l’écran de réglages, effectuez les modifications souhaitées, puis enregistrez l'image de l'écran.

Préparatifs

Appuyez sur .

→ Le fichier image sera enregistré sur le support USB.

Retirez le support USB, puis vérifiez l’image

enregistrée depuis un ordinateur pour toute référence ultérieure.

Les fichiers des images de l’écran de réglages sont enregistrés sous le nom « S##.BMP ».

* « ## » dans le nom « S##.BMP » sera

automatiquement remplacé par un nombre entre S00 et S99.

• Le message suivant s’affiche lorsque 100 fichiers image ont déjà été enregistrés sur le support USB. Dans ce cas, supprimez un fichier du support USB ou utilisez un autre support USB.

Fonctionnement de base B-33

ÉCRAN À CRISTAUX LIQUIDES

Utilisation de la touche d’aide de la machine à coudre

Appuyez sur pour ouvrir l’écran d’aide de la machine à coudre. L’écran présenté ci-dessous propose trois fonctions différentes.

a Appuyez sur cette touche pour afficher les explications relatives à la mise en place du fil supérieur, au bobinage de

la canette, au changement du pied-de-biche, à la préparation d’un motif de broderie et à l’utilisation de la machine (voir la page B-35).

b Appuyez sur cette touche pour sélectionner les points de couture courants lorsque vous n’êtes pas certain du point

à utiliser ou de son mode de couture (voir la page B-36).

c Appuyez sur cette touche pour afficher une explication relative au point sélectionné (voir la page B-37).

B-34

ÉCRAN À CRISTAUX LIQUIDES

Utilisation de la fonction de guide d’utilisation

Appuyez sur pour ouvrir l’écran indiqué ci-dessous. La partie supérieure de l’écran affiche six catégories. Appuyez sur une touche pour afficher plus d’informations sur cette catégorie.

Préparatifs

affiche des informations sur

les pièces principales de la machine ainsi que leurs fonctions. Il s’agit du premier écran qui s’affiche lorsque vous appuyez sur

affiche des informations sur

la mise en place de l’unité de broderie, la préparation du tissu pour la broderie, etc.

affiche des informations sur

les touches de fonctionnement.

affiche des informations sur

le dépannage.

affiche des informations sur

l’enfilage de la machine, le changement des pieds-de-biche, etc. Certaines des fonctions sont décrites par les vidéos. Certains écrans d’enfilage individuel sont animés.

affiche des informations sur

le nettoyage de la machine, etc.

Fonctionnement de base B-35

ÉCRAN À CRISTAUX LIQUIDES

Exemple : Affiche des informations sur

l’enfilage supérieur

Utilisation de la fonction de

Appuyez sur .

→ La partie inférieure de l’écran change.

Appuyez sur (enfilage supérieur).

guide de couture

La fonction de guide de couture permet de sélectionner des motifs dans l’écran de points de couture courants. Utilisez cette fonction lorsque vous doutez du point à utiliser pour votre ouvrage ou pour obtenir des conseils relatifs à l’utilisation de certains points. Par exemple, si vous souhaitez effectuer un surfilage mais doutez du point à utiliser ou de la procédure à suivre, cet écran peut vous être d’une grande utilité. Nous recommandons aux débutants d’utiliser cette méthode pour sélectionner des points.

Entrez dans la catégorie Points de couture

courants depuis l’écran d’accueil.

Appuyez sur .

→ L’écran de conseils s’affiche.

→

L’écran indique comment effectuer l’enfilage de la machine.

Lisez les instructions.

* Pour visionner la vidéo, appuyez sur l’icône

des instructions affichées.

Appuyez sur sous la vidéo pour revenir au

début. Appuyez sur pour mettre la lecture en

pause. Appuyez sur pour redémarrer la

lecture après la pause. Appuyez sur pour fermer la vidéo.

* Appuyez sur pour afficher l'écran suivant.

* Appuyez sur pour afficher l'écran précédent.

Appuyez sur la touche correspondant à la

catégorie dont vous souhaitez afficher les instructions de couture.

* Appuyez sur pour revenir à l'écran initial.

Appuyez sur pour revenir à l'écran initial.

B-36

ÉCRAN À CRISTAUX LIQUIDES

Remarque

Mémo

Lisez les explications et sélectionnez le

point approprié.

→ L’écran affiche la procédure à suivre pour coudre le

point sélectionné. Suivez les instructions de couture du point.

* Appuyez sur pour afficher l'écran suivant.

* Appuyez sur pour afficher l'écran précédent.

Utilisation de la fonction d’explication des motifs

Si vous souhaitez en savoir plus sur l’utilisation d’un motif en particulier, sélectionnez-le et

appuyez sur puis sur pour afficher une explication du point sélectionné.

• La fonction d’explication des motifs permet d’afficher une description des motifs disponibles sur les écrans de points de couture courants et de points décoratifs / de caractères.

• Une description s’affiche pour chaque motif sur l’écran de points de couture courants. Une description des catégories de points décoratifs / de caractères est également affichée.

Appuyez sur .

Préparatifs

• Si la touche s’affiche en gris, la fonction d’explication de motif n’est pas

disponible.

Example: Affichage d’informations sur

Appuyez sur .

→ L’écran affiche les informations.

Appuyez sur pour revenir à l'écran

initial.

• Les réglages restent affichés, vous permettant de régler le point avec davantage de précision.

Fonctionnement de base B-37

ENFILAGE INFÉRIEUR

ATTENTION

ENFILAGE INFÉRIEUR

Bobinage de la canette

Appuyez sur → →

→ → , dans cet ordre,

pour afficher la vidéo de présentation du bobinage de la canette sur l’écran à cristaux liquides (voir la page B-35). Pour effectuer cette opération, respectez les étapes suivantes.

• La canette fournie a été conçue spécialement pour cette machine à coudre. Si vous utilisez des canettes d’autres modèles, la machine risque de ne pas fonctionner correctement. N’utilisez que la canette fournie ou des canettes du même type [code de référence : SA156, (SFB : XA5539-151)].

■ Utilisation du porte-bobine supplémentaire

Cette machine vous permet de bobiner la canette sans désenfiler la machine. Lorsque vous utilisez le porte-bobine principal pour coudre, vous pouvez bobiner la canette à l’aide du porte-bobine supplémentaire.

* Taille réelle

a Ce modèle b Autres modèles c 11,5 mm (env. 7/16 de pouce)

a Porte-bobine supplémentaire

Mettez la machine sous tension, puis ouvrez

le capot supérieur.

Alignez la rainure de la canette sur le

ressort de l’axe du bobineur et placez la canette sur l’axe.

a Rainure de la canette b Ressort de l’axe

B-38

Placez le porte-bobine supplémentaire en

ATTENTION

Mémo

position « haute ».

ENFILAGE INFÉRIEUR

• Lorsque vous cousez avec du fil fin et bobiné de façon croisée, utilisez le petit couvercle de bobine et laissez un petit espace entre le couvercle et la bobine de fil.

Préparatifs

a Porte-bobine supplémentaire

Placez la bobine de fil sur le porte-bobine

supplémentaire de façon à ce que le fil se déroule de l’avant. Enfoncez au maximum le couvercle de bobine sur le porte-bobine afin de fixer la bobine de fil.

a Porte-bobine b Couvercle de bobine c Bobine de fil

• Si la bobine et/ou le couvercle de bobine sont mal positionnés, le fil risque de s’emmêler sur le porte-bobine et l’aiguille risque de se casser.

• Utilisez la taille du couvercle de bobine (grand, moyen, petit ou mini) qui se rapproche le plus de celle de la bobine de fil. Si vous utilisez un couvercle de bobine plus petit que la bobine de fil, le fil risque de se bloquer dans la fente située à l’extrémité de la bobine et l’aiguille risque de se casser.

a Couvercle de bobine (petit) b Bobine de fil (fil bobiné de façon croisée) c Espace

• Si une bobine de fil de 12 mm (1/2 pouce) de diamètre et de 75 mm (3 pouces) de hauteur est insérée sur le porte-bobine, utilisez le couvercle de bobine spécial.

a Couvercle de bobine (spécial) b 12 mm (1/2 de pouce) c 75 mm (3 pouces)

De votre main droite, tenez le fil près de la

bobine de fil. Avec la main gauche, tenez l’extrémité du fil et, à l’aide de vos deux mains, faites passer le fil autour des guide-fils.

a Guide-fil

Fonctionnement de base B-39

ENFILAGE INFÉRIEUR

ATTENTION

Mémo

Faites passer le fil autour du disque de

pré-tension en veillant à ce qu’il passe bien en dessous du disque.

a Disque de pré-tension

→ Veillez à ce que le fil passe bien en dessous du

disque de pré-tension.

b Disque de pré-tension c Tirez-le autant que possible.

→ Assurez-vous que le fil passe bien entre les disques

de pré-tension.

Enroulez 5 ou 6 fois le fil dans le sens des

aiguilles d’une montre autour de la canette.

Faites passer l’extrémité du fil dans la fente

du guide de la base du bobineur de canette et tirez le fil vers la droite pour le couper avec le coupe-fil.

a Fente du guide (avec coupe-fil intégré) b Base du bobineur de canette

• Veillez à respecter la procédure décrite. Si le fil n’est pas coupé avec le coupe-fil, que vous bobinez la canette et que le fil est détendu, il risque de s’emmêler autour de la canette et de casser l’aiguille.

Positionnez la commande de bobinage de

canette vers la gauche, jusqu’à ce qu’elle soit en place (vous devez entendre un déclic).

B-40

a Commande de bobinage de canette

• Lorsque vous positionnez la commande de

bobinage de canette vers la gauche, la machine passe en mode de bobinage de la canette.

→ La fenêtre de bobinage de la canette s’affiche.

ENFILAGE INFÉRIEUR

Remarque

Mémo

ATTENTION

Appuyez sur .

→ Le bobinage de la canette commence

automatiquement. La canette s’immobilise lorsque le bobinage est terminé. La commande de bobinage de canette se remet automatiquement dans sa position d’origine.

• passe à lors du bobinage de la canette.

• Restez à proximité de la machine lors du bobinage de la canette, afin de vous assurer que le fil de canette se bobine correctement. Si ce n’est pas le cas,

appuyez immédiatement sur pour arrêter le bobinage de canette.

• Lorsque vous bobinez la canette avec du fil raide, comme du fil en nylon pour quilting (courtepointe), le son émis risque d’être différent de celui produit lors du bobinage de fil standard. Ceci n’est pas signe de dysfonctionnement.

Coupez le fil avec une paire de ciseaux et

retirez la canette.

• Lorsque vous retirez la canette, ne tirez pas sur la base du bobineur de canette. Vous risqueriez de la déboîter ou de l’enlever et d’endommager la machine.

• Si vous n’installez pas correctement la canette, il se peut que la tension du fil se relâche, que l’aiguille se casse et que vous vous blessiez.

Préparatifs

• Pour modifier la vitesse de bobinage, appuyez sur (pour la diminuer) ou

(pour l’augmenter) dans la fenêtre de bobinage de canette.

• Appuyez sur pour minimiser la fenêtre de bobinage de canette. Vous

pouvez alors procéder à des opérations telles que la sélection d’un point ou le réglage de la tension du fil, pendant le bobinage de la canette.

• Appuyez sur (en haut à droite de l’écran à cristaux liquides) pour afficher à

nouveau la fenêtre de bobinage de canette.

■ Utilisation du porte-bobine

Vous pouvez bobiner la canette avant de coudre à l’aide du porte-bobine principal. Vous ne pouvez pas utiliser ce porte-bobine pour bobiner la canette tout en cousant.

Fonctionnement de base B-41

ENFILAGE INFÉRIEUR

ATTENTION

Mettez la machine sous tension, puis ouvrez

le capot supérieur.

Alignez la rainure de la canette sur le

ressort de l’axe du bobineur et placez la canette sur l’axe.

a Rainure de la canette b Ressort de l’axe

Faites pivoter le porte-bobine vers le haut.

Placez la bobine de fil sur le porte-bobine de façon à ce que le fil se déroule à partir de l’avant de la bobine.

Faites passer le fil autour du guide-fil.

a Guide-fil

Faites passer le fil autour du disque de

pré-tension en veillant à ce qu’il passe bien en dessous du disque.

a Porte-bobine b Couvercle de bobine c Bobine de fil d Feutre de bobine

Enfoncez le couvercle de bobine au

maximum sur le porte-bobine et remettez ensuite ce dernier dans sa position d’origine.

En tenant le fil à deux mains, tirez le fil vers

le haut, depuis le dessous de la plaque du guide-fil.

a Guide-fil b Disque de pré-tension

Suivez les étapes g à k des PageB-40 à

B-41.

■ Démêlage du fil par le dessous de la base du bobineur de canette

Si le bobinage de canette commence alors que le fil ne passe pas correctement par le disque de pré-tension, le fil risque de s’emmêler sous la base du bobineur de canette. Déroulez le fil en effectuant la procédure suivante.

a Fil b Base du bobineur de canette

a Plaque du guide-fil

B-42

• Ne retirez pas la base du bobineur de canette même si le fil s’emmêle dessous. Vous risqueriez de vous blesser.

Si le fil s’emmêle sous la base du bobineur

Remarque

ATTENTION

de canette, appuyez une fois sur pour arrêter le bobinage de canette.

ENFILAGE INFÉRIEUR

Réglage de la canette

Appuyez sur →

→

Coupez le fil avec des ciseaux à proximité

du disque de pré-tension.

a Disque de pré-tension

Poussez la commande de bobinage de canette vers

la droite, puis relevez la canette à au moins 10 cm (4 pouces) de l’axe.

→

une vidéo présentant l’opération sur l’écran à cristaux liquides (voir la page B-35). Pour effectuer cette opération, respectez les étapes suivantes.

• Utilisez un fil correctement bobiné. Sinon,

• La canette fournie a été conçue spécialement

→

, dans cet ordre, pour afficher

l’aiguille risque de se casser ou la tension du fil d’être incorrecte.

pour cette machine à coudre. Si vous utilisez des canettes d’autres modèles, la machine risque de ne pas fonctionner correctement. N’utilisez que la canette fournie ou des canettes du même type [code de référence : SA156, (SFB : XA5539-151)].

Préparatifs

Coupez le fil à proximité de la canette, et tenez

son extrémité de votre main gauche. Déroulez le fil dans le sens des aiguilles d’une montre à proximité de la base du bobineur de canette avec votre main droite, comme illustré ci-dessous.

Rebobinez la canette.

• Veillez à ce que le fil passe bien par le disque de pré-tension (PageB-40).

* Taille réelle

a Ce modèle b Autres modèles c 11,5 mm (env. 7/16 de pouce)

• Avant d’insérer ou de changer la canette, appuyez toujours sur sur l’écran à

cristaux liquides pour verrouiller l'ensemble des touches et des boutons. Dans le cas contraire, vous risqueriez de vous blesser en cas d’activation accidentelle de la touche « Marche/arrêt » ou de toute autre touche entraînant la mise en marche de la machine en mode de couture.

Appuyez sur pour verrouiller

l'ensemble des touches et des boutons.

* Si le message « Souhaitez-vous abaisser le

pied-de-biche automatiquement ? » s’affiche sur l’écran à cristaux liquides, appuyez sur OK pour continuer.

→

L’écran devient complètement blanc, et toutes les touches/touches de fonctionnement sont verrouillées.

Fonctionnement de base B-43

ENFILAGE INFÉRIEUR

ATTENTION

Mémo

ATTENTION

Faites glisser le bouton d’ouverture du capot

du compartiment à canette vers la droite.

a Capot du compartiment à canette b Bouton d’ouverture

→ Le capot du compartiment à canette s’ouvre.

Le capot du compartiment à canette s’ouvre.

Insérez la canette de la main droite de telle sorte

que l’extrémité du fil se trouve à gauche, puis, après avoir tiré fermement sur le fil autour du taquet avec la main gauche comme illustré, tirez doucement sur le fil pour le guider dans la fente.

Tout en maintenant légèrement la canette

en place avec la main droite, comme illustré, guidez le fil dans la fente (a et b).

* À ce stade, vérifiez que la canette tourne facilement

dans le sens inverse des aiguilles d’une montre.

Tirez ensuite le fil vers vous pour le couper avec le coupe-fil (c).

a Fente b Coupe-fil (coupez le fil à l’aide du coupe-fil)

→ Le coupe-fil coupe le fil.

Veillez à ce que le fil soit correctement inséré dans le ressort plat du boîtier de la canette. Si ce n’est pas le cas, réinsérez le fil.

a Taquet

* Veillez à insérer la canette correctement.

• Veillez à installer la canette de sorte que le fil se déroule correctement, sinon l’aiguille risque de se casser ou la tension du fil risque d’être incorrecte.

• Le sens de passage du fil dans le boîtier de

la canette est indiqué par des repères figurant autour de ce dernier. Veillez à enfiler le fil dans la machine comme indiqué.

B-44

a Ressort plat

• Veillez à tenir la canette avec le doigt et dérouler le fil correctement. Sinon, le fil risque de se casser ou la tension du fil d’être incorrecte.

ENFILAGE INFÉRIEUR

Mémo

Placez le taquet dans l’angle inférieur

gauche du capot du compartiment à canette (1), puis appuyez légèrement sur le côté droit pour fermer le capot (2).

Appuyez sur pour déverrouiller

toutes les touches et tous les boutons.

Sortie du fil de la canette

Vous aurez parfois besoin de faire sortir le fil de la canette, par exemple lorsque vous cousez des fronces, des reprises, du quilting (courtepointe) en mouvement libre ou de la broderie.

• Vous pouvez faire sortir le fil de la canette après avoir enfilé le fil supérieur («ENFILAGE SUPÉRIEUR» pageB-46).

Appuyez sur la touche « Positionnement

aiguille » pour relever l’aiguille.

Appuyez sur pour verrouiller

l'ensemble des touches et des boutons.

Tirez doucement le fil supérieur. Une

boucle de fil sort alors de la canette par le trou de la plaque d’aiguille.

Sortez le fil de la canette, puis faites-le

passer sous le pied-de-biche et tirez-le d’environ 100 mm (environ 4 pouces) vers l’arrière de la machine, en l’alignant sur le fil supérieur.

Préparatifs

Guidez le fil de la canette par la rainure, en

suivant la flèche de l’illustration.

* Ne coupez pas le fil avec le coupe-fil. * Ne replacez pas le couvercle du compartiment à

canette.

Tout en tenant le fil supérieur, appuyez sur

la touche « Positionnement aiguille » pour abaisser l’aiguille.

a Fil supérieur b Fil de la canette

Replacez le capot du compartiment à

canette.

Appuyez sur pour déverrouiller

toutes les touches et tous les boutons.

a Touche « Positionnement aiguille »

Fonctionnement de base B-45

ENFILAGE SUPÉRIEUR

ATTENTION

Mémo

Remarque

ENFILAGE SUPÉRIEUR

Enfilage supérieur

Appuyez sur → →

→ → , dans cet ordre,

pour afficher une vidéo présentant l’opération sur l’écran à cristaux liquides (voir la page B-35). Pour effectuer cette opération, respectez les étapes suivantes.

• Veillez à enfiler correctement le fil dans la machine. Si vous n’enfilez pas correctement le fil, il risque de s’emmêler, l’aiguille pourrait se casser et vous pourriez vous blesser.

• Si vous utilisez le pied à double entraînement, le couteau raseur ou des accessoires non fournis avec la machine, fixez-les à la machine après avoir effectué l’enfilage.

Mettez la machine sous tension.

Appuyez sur la touche « Releveur du

pied-de-biche » pour relever le pied-de-biche.

→ Le levier releveur de fil s’ouvre, de sorte que la

machine puisse être enfilée.

• La fonction d’enfilage automatique peut

être utilisée avec des aiguilles de machine à coudre 75/11 à 100/16.

• Vous ne pouvez pas utiliser des fils en nylon

transparent et des fils d’une épaisseur de 130/20 ou supérieure avec la fonction d’enfilage automatique.

• Vous ne pouvez pas utiliser la fonction

d’enfilage automatique avec une aiguille à oreilles ou une aiguille jumelée.

a Levier releveur de fil

• Cette machine est équipée d’un levier releveur de fil, vous permettant de vous assurer que l’enfilage supérieur est correct.

Appuyez sur la touche « Positionnement

aiguille » pour relever l’aiguille.

• Si vous essayez d’enfiler automatiquement l’aiguille sans la relever, l’enfilage risque d’être incorrect.

B-46

Faites pivoter le porte-bobine vers le haut.

ATTENTION

Mémo

Placez la bobine de fil sur le porte-bobine de façon à ce que le fil se déroule à partir de l’avant de la bobine.

a Porte-bobine b Couvercle de bobine c Bobine de fil d Feutre de bobine

Enfoncez le couvercle de bobine au

maximum sur le porte-bobine et remettez ensuite ce dernier dans sa position d’origine.

ENFILAGE SUPÉRIEUR

• Lorsque vous cousez avec du fil fin et bobiné de façon croisée, utilisez le petit couvercle de bobine et laissez un petit espace entre le couvercle et la bobine de fil.

a Couvercle de bobine (petit) b Bobine de fil (fil bobiné de façon croisée) c Espace

• Si une bobine de fil de 12 mm (1/2 pouce) de diamètre et de 75 mm (3 pouces) de hauteur est insérée sur le porte-bobine, utilisez le couvercle de bobine spécial.

Préparatifs

• Si la bobine et/ou le couvercle de bobine sont mal positionnés, le fil risque de s’emmêler sur le porte-bobine et l’aiguille risque de se casser.

• Utilisez la taille du couvercle de bobine (grand, moyen ou petit) qui se rapproche le plus de celle de la bobine de fil. Si vous utilisez un couvercle de bobine plus petit que la bobine de fil, le fil risque de se bloquer dans la fente située à l’extrémité de la bobine et l’aiguille risque de se casser.

a Couvercle de bobine (spécial) b 12 mm (1/2 de pouce) c 75 mm (3 pouces)

En tenant le fil à deux mains, tirez le fil vers

le haut, depuis le dessous de la plaque du guide-fil.

a Plaque du guide-fil

Tout en maintenant le fil de la main droite,

faites passer le fil dans le guide-fil dans le sens indiqué.

Fonctionnement de base B-47

ENFILAGE SUPÉRIEUR

Mémo

Remarque

Dirigez le fil vers le bas, vers le haut, puis

vers le bas par la rainure, comme illustré.

• Regardez dans la rainure supérieure pour

vous assurer que le fil prend bien le levier releveur visible dans la rainure supérieure.

Passez le fil par les disques de guide-fil

(indiqués par un « 7 »). Assurez-vous que le fil passe par la rainure du guide-fil.

a Rainure du guide-fil

Pour couper le fil, tirez-le vers le haut par le

coupe-fil, comme illustré.

a Regardez dans la rainure supérieure

Passez le fil par le guide-fil de la barre de

l’aiguille (indiqué par un « 6 ») en tenant le fil à deux mains et en le guidant comme illustré.

a Guide-fil de la barre de l’aiguille

Appuyez sur la touche « Releveur du

pied-de-biche » pour abaisser le pied-de-biche.

a Coupe-fil

• Lorsque vous utilisez un fil se déroulant rapidement de la bobine, tel qu’un fil métallique, il peut s’avérer difficile d’enfiler l’aiguille si le fil est coupé. Par conséquent, au lieu d’utiliser le coupe-fil, tirez environ 80 mm (env. 3 pouces) de fil après l’avoir fait passer par les disques de guide-fil (indiqués par un «7»).

a 80 mm (env. 3 pouces) minimum

B-48

Appuyez sur la touche « Enfilage

Mémo

Remarque

Mémo

Remarque

ATTENTION

automatique » pour que l’aiguille soit automatiquement enfilée.

→ Le fil passe par le chas de l’aiguille.

• Lorsque vous appuyez sur la touche « Enfilage automatique », le pied-de-biche est automatiquement abaissé. Une fois l’enfilage terminé, le pied-de-biche se remet dans la position qu’il occupait avant la pression sur la touche « Enfilage automatique ».

ENFILAGE SUPÉRIEUR

• Certaines aiguilles ne peuvent être enfilées avec l’enfileur d’aiguille. Dans ce cas, au lieu d’utiliser l’enfileur d’aiguille après avoir fait passer le fil par le guide-fil de la barre de l’aiguille (indiqué par un « 6 »), faites passer le fil manuellement par le chas de l’aiguille, par l’avant.

Préparatifs

Tirez l’extrémité du fil passé par le chas de

l’aiguille avec précaution.

* Si le fil passé par le chas de l’aiguille forme une boucle,

tirez doucement la boucle vers l’arrière de l’aiguille.

• Tirez doucement sur la boucle pour ne pas casser l’aiguille.

Tirez environ 5 cm (env. 2 pouces) de fil,

puis passez-le sous le pied-de-biche, vers l’arrière de la machine.

→ Levez le levier du pied-de-biche s’il est baissé.

a Environ 5 cm (env. 2 pouces)

• Si vous ne pouvez pas enfiler l’aiguille ou que vous n’avez pas passé le fil par les guide-fils de la barre de l’aiguille, effectuez de nouveau la procédure à partir de l’étape Passez ensuite le fil par le chas de l’aiguille après l’étape

Utilisation du mode aiguille jumelée

L’aiguille jumelée peut être utilisée uniquement pour les motifs qui affichent après leur sélection.

Avant de sélectionner un motif de point, vérifiez que le point peut être cousu en mode aiguille jumelée (reportez-vous à la section «TABLEAU DE RÉGLAGE DES POINTS» pageS-67).

• Il est recommandé d’utiliser l’aiguille jumelée (code de référence X59296-151) sur cette machine. Contactez votre revendeur agréé pour savoir quelles aiguilles de remplacement utiliser (taille 2,0/11 recommandée).

• N’oubliez pas de choisir le mode aiguille jumelée lorsque vous utilisez l’aiguille jumelée. Si vous utilisez l’aiguille jumelée alors que la machine est en mode aiguille simple, l’aiguille pourrait se casser et endommager la machine.

• N’utilisez pas d’aiguilles tordues pour coudre. L’aiguille pourrait se casser et vous blesser.

• Lorsque vous utilisez l’aiguille jumelée, il est conseillé d’utiliser le pied-de-biche « J ».

• Lorsque vous utilisez l’aiguille jumelée, il est possible que les points se tassent, selon le type de tissu et de fil utilisé. Utilisez le pied pour monogrammes « N » pour coudre des points décoratifs.

• Avant de changer l’aiguille ou d’enfiler la machine, appuyez toujours sur

l’écran à cristaux liquides pour verrouiller l'ensemble des touches et des boutons. Dans le cas contraire, vous risqueriez de vous blesser en cas d’activation accidentelle de la touche « Marche/arrêt » ou de toute autre touche entraînant la mise en route de la machine en mode de couture.

sur

Fonctionnement de base B-49

ENFILAGE SUPÉRIEUR

Remarque

Appuyez sur pour verrouiller

l'ensemble des touches et des boutons, et installez l’aiguille jumelée («REMPLACEMENT DE L’AIGUILLE» pageB-55).

Enfilez la machine pour la première aiguille, en

suivant la procédure d’enfilage pour aiguille simple («Enfilage supérieur» pageB-46).

Placez la bobine de fil supplémentaire sur le

porte-bobine supplémentaire de façon à ce que le fil se déroule de l’avant. Enfoncez au maximum le couvercle de bobine sur le porte-bobine afin de fixer la bobine de fil.

a Porte-bobine b Couvercle de bobine c Bobine de fil

Tenez le fil de la bobine des deux mains et

faites passer le fil dans le guide-fil.

* Ne placez pas le fil dans les disques de pré-tension.

Faites passer le fil par les guide-fils de la

barre de l’aiguille, puis enfilez manuellement l’aiguille du côté gauche.

a Guide-fil de la barre de l'aiguille

• Vous ne pouvez pas utiliser la touche « Enfilage automatique ». Enfilez manuellement l’aiguille jumelée de l’avant vers l’arrière. Si vous utilisez la touche « Enfilage automatique », la machine risque de s'endommager.

Soulevez le porte-bobine supplémentaire et

mettez-le en position haute.

a Guide-fil

Tout en tenant le fil de la bobine, tirez le fil

par l’encoche inférieure dans la plaque du guide-fil, puis faites-le passer par l’encoche supérieure. Tenez l’extrémité du fil de votre main gauche, et guidez le fil par l’encoche, dans le sens des flèches illustrées.

a Porte-bobine supplémentaire

B-50

Poursuivez l’enfilage, mais ne faites pas

Remarque

ATTENTION

Mémo

passer le fil dans le guide-fil « 6 » de la barre de l’aiguille. Enfilez l’aiguille du côté droit.

a Guide-fil de la barre de l’aiguille

Appuyez sur pour déverrouiller

toutes les touches et tous les boutons.

Sélectionnez un motif de point. (Exemple : )

* Reportez-vous à la section «TABLEAU DE

RÉGLAGE DES POINTS» pageS-67 pour savoir quel point utiliser avec le pied-de-biche « J ».

→ Le point sélectionné est affiché.

ENFILAGE SUPÉRIEUR

Commencez à coudre.

Echantillon de couture avec l’aiguille jumelée

Préparatifs

• Si la touche est gris clair après la sélection du point, vous ne pouvez pas

coudre le point sélectionné à l’aide de l’aiguille jumelée.

Appuyez sur pour sélectionner le

mode aiguille jumelée.

• Pour changer de direction lors de la couture avec l’aiguille jumelée, sortez l’aiguille du tissu, relevez le levier de pied-de-biche, puis tournez le tissu.

Utilisation de fils se déroulant rapidement

■ Utilisation du filet de la bobine

Si vous utilisez des fils monofilament en nylon transparent, des fils métalliques ou d’autres fils épais, placez le filet de la bobine fourni sur la bobine avant de coudre. Si vous utilisez des fils spéciaux, vous devez enfiler l’aiguille manuellement. Si le filet à est trop long, pliez-le une fois pour qu’il soit de la même taille que la bobine avant de le mettre en place.

a Filet de la

bobine

b Bobine de fil c Porte-bobine d Couvercle de

bobine

a Réglage aiguille simple/aiguille jumelée

→ s’affiche.

• Lors de l’enfilage de la bobine avec le filet, veillez à faire sortir 5 à 6 cm (env. 2 à 2-1/2 pouces) de fil.

• Il peut s’avérer nécessaire de régler la tension du fil lors de l’utilisation du filet.

Fonctionnement de base B-51

ENFILAGE SUPÉRIEUR

Mémo

■ Utilisation du porte-bobine vertical

Utilisez le porte-bobine vertical avec une bobine de fil de forme irrégulière et pour la couture ou la broderie avec du fil métallique.

Placez le porte-bobine vertical sur l’axe du

bobineur de canette.

a Axe du bobineur de canette

Installez dans l’ordre le feutre de bobine et

la bobine, puis enfilez le fil supérieur.

b Porte-bobine vertical c Feutre de bobine d Bobine de fil

• Lorsque vous installez la bobine de fil, placez-la de façon à ce que le fil se déroule par l’avant de la bobine.

• Si vous utilisez du fil métallique, nous vous recommandons d’employer une aiguille 90/14 pour machine à coudre domestique.

• Cette méthode permet d’empêcher la torsion du fil lorsque celui-ci sort du porte-bobine.

B-52

CHANGEMENT DU PIED-DE-BICHE

ATTENTION

CHANGEMENT DU PIED-DE-BICHE

• Appuyez toujours sur sur l'écran pour verrouiller l'ensemble des touches et des boutons avant de

changer le pied-de-biche. Si vous n’appuyez pas sur et que la touche « Démarrer/arrêt » ou une autre touche est enfoncée, la machine démarre et vous risquez de vous blesser.

• Utilisez toujours le pied-de-biche qui correspond au motif de point sélectionné. Si vous n’utilisez pas le

bon modèle de pied-de-biche, l’aiguille risque de le toucher, de se tordre ou se casser et de vous blesser.

• Utilisez uniquement les pieds-de-biche conçus pour cette machine. Si vous utilisez d’autres

pieds-de-biche, vous risquez de vous blesser.

Préparatifs

Retrait du pied-de-biche

Appuyez sur la touche « Positionnement

aiguille » pour relever l’aiguille.

Appuyez sur pour verrouiller

l’ensemble des touches et des boutons.

* Si le message « Souhaitez-vous abaisser le

pied-de-biche automatiquement ? » s’affiche sur l’écran à cristaux liquides, appuyez sur OK pour continuer.

→

L’écran devient complètement blanc, et toutes les touches/touches de fonctionnement sont verrouillées.

Relevez le levier du pied-de-biche.

Fixation du pied-de-biche

• Assurez-vous que le pied-de-biche est installé dans le bon sens. À défaut, l’aiguille risquerait de toucher le pied-de-biche et de se casser, vous faisant courir des risques de blessures.

Placez le nouveau pied-de-biche au-dessous

du support en alignant le crochet sur l’encoche du support. Abaissez le levier du pied-de-biche afin que le crochet s’enclenche dans l’encoche du support.

a Encoche b Crochet

Appuyez sur le bouton noir situé sur le support

du pied-de-biche et retirez le pied-de-biche.

a Bouton noir b Support du pied-de-biche

Appuyez sur pour déverrouiller

toutes les touches et boutons. Relevez le levier du pied-de-biche.

Fixation du pied-de-biche avec l’adaptateur fourni

Vous pouvez fixer les pieds-de-biche en option avec l’adaptateur et la petite vis fournis. Il peut s’agir, par exemple, du pied à double entraînement, du pied pour quilting (courtepointe) en écho en mouvement libre « E », du pied pour quilting (courtepointe) en mouvement libre, etc.

La procédure suivante indique comment fixer le pied à double entraînement.

Fonctionnement de base B-53

CHANGEMENT DU PIED-DE-BICHE

■ Fixation du pied à double entraînement

Le pied à double entraînement maintient le tissu entre le pied-de-biche et les griffes d'entraînement pour entraîner le tissu. Cela vous permet de mieux contrôler l'entraînement des tissus difficiles à coudre (quilting (courtepointe) ou velours) ou glissants (vinyle, cuir, cuir synthétique).

Suivez les étapes de la section « Retrait du

pied-de-biche » à la page précédente.

Dévissez la vis du support du pied-de-biche

pour le retirer.

a Tournevis en forme de disque b Support du pied-de-biche c Vis du support du pied-de-biche

Tournez l’une des petites vis fournies de 2

ou 3 tours à la main.

Fixez le levier de commande du pied à

double entraînement, de sorte que la vis du support de l’aiguille soit placée entre la fourche. Positionnez le talon du pied à double entraînement sur l’adaptateur fixé sur la barre du pied-de-biche.

Retirez complètement la vis du

pied-de-biche de l’axe du pied-de-biche.

Placez l’adaptateur sur la barre du

pied-de-biche en alignant le côté plat de l’ouverture de l’adaptateur sur le côté plat de la barre du pied-de-biche. Relevez-le au maximum, puis serrez fermement la vis à l’aide d’un tournevis.

a Levier de commande b Vis du support de l'aiguille c Fourche d Talon du pied à double entraînement e Adaptateur

Abaissez le levier du pied-de-biche. Serrez

fermement la petite vis à l’aide d’un grand tournevis.

B-54

REMPLACEMENT DE L’AIGUILLE

ATTENTION

Mémo

Remarque

ATTENTION

À l’aide du tournevis, dévissez légèrement

la vis en la faisant tourner vers l’avant de la machine. Retirez l’aiguille.

•

Appuyez toujours sur sur l'écran pour verrouiller l'ensemble des touches et des

boutons avant de changer l’aiguille. n’appuyez pas sur et que la touche

« Démarrer/arrêt » ou une autre touche est enfoncée, la machine démarre et vous risquez de vous blesser.

• N’utilisez que des aiguilles à coudre pour machine à usage domestique. Les autres aiguilles risquent de se tordre ou se casser et de vous blesser.

• Ne cousez jamais avec une aiguille tordue. Les risques de blessure dus à une aiguille tordue sont élevés.

Si vous

• N’exercez pas de pression sur la vis du

REMPLACEMENT DE L’AIGUILLE

Préparatifs

support de l’aiguille. Sinon, vous risquez d’endommager l’aiguille ou la machine.

• Pour contrôler l’aiguille correctement, placez

le côté plat de l’aiguille sur une surface plane. Vérifiez l’aiguille à partir du haut et des côtés. Jetez toutes les aiguilles tordues.

a Espace parallèle b Surface plane (capot du compartiment à canette,

plaque de verre, etc.)

Appuyez sur la touche « Positionnement

aiguille » pour relever l’aiguille.

Le côté plat de l’aiguille tourné vers l’arrière,

enfoncez la nouvelle aiguille au maximum jusqu’à la butée d’aiguille (fenêtre de contrôle) du support. À l’aide d’un tournevis, fixez soigneusement la vis du support d’aiguille.

a Butée d’aiguille b Trou de fixation de l’aiguille c Côté plat de l’aiguille

Appuyez sur pour verrouiller

l’ensemble des touches et des boutons.

* Si le message « Souhaitez-vous abaisser le

pied-de-biche automatiquement ? » s’affiche sur l’écran à cristaux liquides, appuyez sur OK pour continuer.

→

L’écran devient complètement blanc, et toutes les touches/touches de fonctionnement sont verrouillées.

• Avant de remplacer l’aiguille, recouvrez le trou de

la plaque d’aiguille avec du tissu ou du papier, pour empêcher l’aiguille de tomber dans la machine.

• Veillez à enfoncer l’aiguille jusqu’à la butée et à visser soigneusement la vis du support de l’aiguille à l’aide d’un tournevis. Si l’aiguille n’est pas entièrement insérée ou si la vis du support de l’aiguille n’est pas correctement vissée, l’aiguille risque de se casser et d’endommager la machine.

Appuyez sur pour déverrouiller

toutes les touches et boutons.

Fonctionnement de base B-55

À PROPOS DE L’AIGUILLE ET DU TISSU

Remarque

À PROPOS DE L’AIGUILLE ET DU TISSU

À propos de l’aiguille

L’aiguille est probablement la partie la plus importante de la machine à coudre. Pour obtenir les meilleures finitions et réduire les problèmes, choisissez l’aiguille adéquate pour vos travaux de couture. Vous trouverez ci-dessous quelques conseils concernant les aiguilles.

• Plus le chiffre de l’aiguille est petit, plus l’aiguille est fine. Si le chiffre augmente, l’aiguille est plus épaisse.

• Utilisez des aiguilles fines avec des tissus légers et des aiguilles plus épaisses avec des tissus plus lourds.

• Avec les tissus élastiques, utilisez l’aiguille à pointe boule (dorée) 90/14 pour éviter de sauter des points.

• Lorsque vous cousez des caractères ou des points décoratifs, utilisez l’aiguille à pointe boule (dorée) 90/14 pour éviter de sauter des points.

• Utilisez l’aiguille 75/11 pour la broderie. Utilisez l’aiguille à point boule 75/11 pour les motifs de broderie avec petits points sautés tels que les caractères alphabétiques lorsque la fonction de coupure de fil est activée.

• Les aiguilles 90/14 sont recommandées lorsque vous brodez sur des tissus lourds ou des produits stabilisateurs (p. ex. : toile de jean, mousse, etc.). Les aiguilles 75/11 risquent de se tordre ou se casser et de provoquer des blessures.

• N’utilisez jamais de fil d’une grosseur de 20 ou moins. Sinon, la machine risquerait de ne plus fonctionner correctement.

B-56

Combinaisons tissu/fil/aiguille

Mémo

ATTENTION

À PROPOS DE L’AIGUILLE ET DU TISSU

Le tableau suivant fournit des informations sur le fil et l’aiguille appropriés aux différents tissus. Reportez-vous au tableau suivant pour choisir le fil et l’aiguille appropriés au tissu à coudre.

Type de tissu/Application Fil Taille de l’aiguille

Typ e Taille

Tissus moyens Drap fin Fil coton 60 - 90 75/11 - 90/14

Taffetas Fil synthétique Flanelle, gabardine Fil de soie 50

Tissus fins Linon Fil coton 60 - 90 65/9 - 75/11

Crêpe georgette Fil synthétique Challis, satin Fil de soie 50

Tissus lourds Toile de jean Fil coton 30 90/14 - 100/16

50 Velours côtelé Fil synthétique 50 - 60 Tweed Fil de soie

Tissu élastique Jersey Fil pour tricots 50 - 60 Aiguille à pointe

Tricot

Tissus s’effilochant facilement Fil coton 50 - 90 65/9 - 90/14

Fil synthétique Fil de soie 50

Pour couture de renfort Fil synthétique

Fil de soie

30 100/16

50 - 60 90/14 - 100/16

boule (dorée)

75/11 - 90/14

Préparatifs

• Pour le fil en nylon monofilament transparent, utilisez toujours une aiguille 90/14 ou 100/16. En général, le même fil est utilisé pour la canette et l’enfilage supérieur.

• Veillez à respecter les combinaisons d’aiguille, fil et tissu du tableau. Si vous utilisez une combinaison inadéquate et notamment du tissu lourd (p. ex. : toile de jean) avec une petite aiguille (p. ex. : 65/9 à 75/11), vous risquez de tordre ou de casser l’aiguille et de vous blesser. En outre, il se peut que la couture soit irrégulière, que le tissu fronce ou que la machine saute des points.

Fonctionnement de base B-57

AVANT DE BRODER

Étape 3

Étape 1, 2

Étape 7

Étape 5

Étape 4

Étape 6, 8

Étape 9

AVANT DE BRODER

La broderie étape par étape

Respectez les étapes suivantes pour préparer la machine pour la broderie.

Étape # Objectif Action Page

1 Fixation du pied-de-biche Fixez le pied de broderie « W » ou « W+ ». B-59 2 Vérification de l'aiguille Utilisez l’aiguille 75/11 pour la broderie. * B-56 3 Fixation de l'unité de broderie Fixez l'unité de broderie. B-62 4 Installation du fil de la canette Pour le fil de la canette, bobinez la canette de fil de broderie et installez-la. B-38 5 Préparation du tissu Fixez un renfort de broderie sur le tissu et placez-le sur un cadre de

6 Sélection de motif Mettez la machine sous tension et sélectionnez un motif de broderie. E-3 7 Fixation du cadre de broderie Fixez le cadre de broderie sur l'unité de broderie. E-17 8 Vérification de la disposition Vérifiez et réglez la taille et la position de la broderie. E-19 9 Installation du fil à broder Placez le fil à broder en fonction du motif. E-21

* Il est recommandé d'utiliser des aiguilles 90/14 pour la broderie sur des tissus lourds ou des produits stabilisateurs (p. ex. : toile de

jean, mousse, etc.). Il est déconseillé d'utiliser l'aiguille à pointe boule (dorée) 90/14 pour la broderie.

broderie.

E-11 à E-16

B-58

Fixation du pied de broderie

ATTENTION

«W»

AVANT DE BRODER

Appuyez sur le bouton noir situé sur le

support du pied-de-biche et retirez le pied-de-biche.

• Lorsque vous fixez un pied-de-biche, appuyez toujours sur sur l'écran pour

verrouiller l'ensemble des touches et des boutons. Vous risquez d’appuyer accidentellement sur la touche « Démarrer/arrêt » et de vous blesser.

• Pour vos travaux de broderie, veillez à utiliser le pied de broderie. Si vous n’utilisez pas le pied-de-biche approprié, l’aiguille risque de le toucher, de se tordre, de se casser et de vous blesser.

Appuyez sur la touche « Positionnement

aiguille » pour relever l’aiguille.

Appuyez sur pour verrouiller

l’ensemble des touches et des boutons.

→ L’écran devient complètement blanc, et toutes les

touches/touches de fonctionnement sont verrouillées.

• Lorsque vous fixez un pied-de-biche, appuyez toujours sur sur l'écran pour

verrouiller l'ensemble des touches et des boutons. Vous risquez d’appuyer accidentellement sur la touche « Démarrer/arrêt » et de vous blesser.

a Bouton noir b Support du pied-de-biche

→ Retirez le pied-de-biche de son support.

À l’aide du tournevis livré avec la machine,

dévissez la vis du support du pied-de-biche et retirez-le.

a Tournevis b Support du pied-de-biche c Vis du support du pied-de-biche

→ Retirez le support du pied-de-biche.

Positionnez le pied de broderie « W » sur la

barre du pied-de-biche en alignant son encoche par rapport à la grosse vis.

Vue latérale

Préparatifs

Relevez le levier du pied-de-biche.

Fonctionnement de base B-59

AVANT DE BRODER

ATTENTION

Maintenez le pied de broderie en place

avec votre main droite, et serrez fermement la vis de support du pied-de-biche à l’aide du tournevis fourni.

• Utilisez le tournevis livré avec la machine pour visser au maximum la vis du pied de broderie. Si la vis n’est pas suffisamment serrée, l’aiguille risque de toucher le pied-de-biche et de vous blesser.

Appuyez sur pour déverrouiller

toutes les touches et boutons.

→ Toutes les touches et tous les boutons de commande

se déverrouillent, et l’écran précédent s’affiche.

Positionnez le pied de broderie « W+ » avec

pointeur lumineux sur la barre du pied-de-biche en alignant son encoche par rapport à la grosse vis.

Vue latérale

Maintenez le pied de broderie en place

avec votre main droite, et serrez fermement la vis de support du pied-de-biche à l’aide du tournevis fourni.

Utilisation du pied de broderie en option « W+ » avec pointeur lumineux

Lorsque vous reliez ce type de pied au connecteur à l’arrière de votre machine, le point de chute de l’aiguille pour broderie est indiqué sur le tissu, ce qui vous permet de positionner le motif avec précision.

■ Fixation du pied de broderie « W+ » avec pointeur lumineux

• Lorsque vous fixez un pied-de-biche, appuyez toujours sur sur l'écran pour verrouiller

l'ensemble des touches et des boutons. Vous risquez d’appuyer accidentellement sur la touche « Démarrer/arrêt » et de vous blesser.

Respectez les étapes a à e de la section

«Fixation du pied de broderie « W »» pageB-59.

Reliez le connecteur du pied de broderie

« W+ » avec pointeur lumineux à la prise à l’arrière de la machine.

Appuyez sur pour déverrouiller

toutes les touches et boutons.

→ Toutes les touches et tous les boutons de commande

se déverrouillent, et l’écran précédent s’affiche.

B-60

AVANT DE BRODER

Mémo

Remarque

Mémo

■ Vérification du point de chute de l’aiguille à l’aide du pied de broderie « W+ » avec pointeur lumineux

Avant de commencer à broder à l’aide du pied de broderie « W+ » avec pointeur lumineux, lisez attentivement les procédures décrites aux chapitres « Broderie » et « Modification de la broderie ».

Une fois le cadre de broderie fixé, appuyez

sur dans l'écran de broderie.

→ Le pointeur lumineux indique le point de chute de

l’aiguille.

■ Réglage du pointeur lumineux

Réglez le pointeur lumineux si celui-ci indique un point différent du point de chute réel de l’aiguille. Avant de régler le pointeur lumineux, marquez le point de chute réel de l’aiguille sur le tissu à broder, puis placez le tissu et fixez le cadre de broderie.

• Par défaut, certaines touches mentionnées dans les procédures suivantes apparaissent en gris clair et ne sont pas disponibles. Pour activer les touches pour la spécification des paramètres, fixez le pied de broderie « W+ » avec pointeur lumineux à la machine. Les touches sont activées une fois le pied de broderie détecté.

Appuyez sur .

→ L'écran de réglages apparaît.

Appuyez sur .

→ L’écran de réglages de broderie s’affiche.

Préparatifs

• Lorsque le pointeur lumineux est activé, la hauteur du pied-de-biche est automatiquement réglée en fonction de l’épaisseur du tissu.

• Si vous appuyez de nouveau sur , l’épaisseur du tissu est de nouveau

mesurée et le pied-de biche est réglé sur la hauteur optimale.

* Le pointeur lumineux se désactive automatiquement

en abaissant le pied-de-biche ou en retournant à la page précédente.

• Avec du tissu élastique épais, la position ne sera alignée de manière incorrecte qu’aux parties hautes du tissu. Dans ce cas, réglez manuellement la position en fonction de l’épaisseur du tissu.

• Si vous utilisez un tissu dont la surface est très inégale, comme pour le quilting (courtepointe), la position n’est pas correctement alignée. Dans ce cas, l’indication du pointeur ne doit être utilisée qu’en référence.

• Lorsque vous utilisez l’option « Broderie » ou « Modification de broderie », appuyez

sur pour accéder directement à l’écran de réglages de broderie.

Affichez la page 10 de l’écran de réglages

de broderie.

Fonctionnement de base B-61

AVANT DE BRODER

Remarque

ATTENTION

Remarque

Appuyez sur .

→ L’écran de réglages du pied de broderie « W+ »

avec pointeur lumineux s’affiche.

a Réglage du pointeur lumineux

• Le réglage spécifié est mémorisé dans la machine. Ceci est utile pour le positionnement au cours d’une broderie continue.

• Pour une utilisation normale, redéfinissez le réglage sur « 00 ».

Fixation de l'unité de broderie

■ À propos de l’unité de broderie

• Ne déplacez jamais la machine lorsque l’unité de broderie est installée. L’unité de broderie risquerait de tomber et de provoquer des blessures.

• Ne placez pas vos mains et tout objet étranger sur le chariot et le cadre de broderie pendant que la machine brode. Sinon, vous risquez de vous blesser.

• Ne touchez pas le chariot ni le cadre de broderie pendant que la machine brode : vous risqueriez de déformer votre motif de broderie.

Appuyez sur la touche ou pour

régler le pointeur lumineux de façon à ce qu’il indique le point de chute réel de l’aiguille.

Appuyez deux fois sur pour revenir à

l’écran initial.

■ Réglage de la luminosité du pointeur lumineux

Respectez les étapes a et d pour afficher

l’écran de réglages du pied de broderie avec pointeur lumineux.

Appuyez sur la touche ou pour

régler la luminosité du pointeur lumineux.

• Vous pouvez également coudre des points courants/décoratifs lorsque l'unité de

broderie est fixée. Appuyez sur et

. Les griffes d'entraînement se

lèvent automatiquement pour les points de couture courants et les points décoratifs.

• Veillez à mettre la machine hors tension avant d'installer l'unité de broderie. Vous risqueriez d’endommager la machine.

• Ne touchez jamais le connecteur interne de l’unité de broderie. Vous risqueriez d’endommager les broches.

• N'appliquez jamais de forte pression sur le chariot de l’unité de broderie ni ne soulevez l’unité en la tenant par le chariot. Vous risqueriez d’endommager l’unité de broderie.

• Rangez l’unité de broderie dans sa boîte de rangement.

Mettez la machine hors tension et retirez le

plateau.

Appuyez deux fois sur pour revenir à

l’écran initial.

B-62

Insérez le connecteur d’unité de broderie

Remarque

ATTENTION

Remarque

dans le port de connexion de la machine. La charnière à ressort au niveau du capot du port de connexion permet un accès facile au port. Appuyez légèrement sur le capot du port de connexion jusqu'à ce qu'il s'enclenche.

AVANT DE BRODER

• L’écran « Broderie » ou « Modification de la broderie » apparaît, en fonction du paramètre sélectionné dans l’écran de réglages.

■ Retrait de l’unité de broderie

Appuyez sur ou , puis sur

→ Le chariot se déplace pour se mettre en position de

départ.

Préparatifs

a Connecteur d’unité de broderie b Port de connexion de la machine

• Veillez à ce qu’il n’y ait pas d’espace entre l’unité de broderie et la machine à coudre. S’il y a un espace, les motifs de broderie ne seront pas brodés avec l’enregistrement correct.

• Ne poussez pas le chariot lorsque vous installez l’unité de broderie sur la machine. Si vous bougez le chariot, vous risquez d’endommager l’unité de broderie.

Mettez la machine sous tension.

→ Le message suivant s'affiche.

Appuyez sur .

• Retirez toujours le cadre de broderie avant d’appuyer sur . Le cadre risquerait de

toucher le pied de broderie et de provoquer des blessures.

• L’unité de broderie ne s’insère pas correctement dans sa boîte de rangement si vous n’effectuez pas cette opération.

Mettez la machine hors tension.

• Mettez toujours la machine hors tension

avant de retirer l'unité de broderie. À défaut, vous risqueriez d'endommager la machine.

→ Le chariot se déplace pour se mettre en position de

départ.

Fonctionnement de base B-63

AVANT DE BRODER

ATTENTION

Maintenez le bouton de dégagement

enfoncé, puis tirez pour éloigner l'unité de broderie de la machine.

a Bouton de dégagement

• Ne transportez pas l'unité de broderie en la tenant par le compartiment du bouton de dégagement.

B-64

UTILISATION DE FONCTIONS VIA LE BRANCHEMENT DE L’ACCESSOIRE À LA MACHINE

Remarque

Mémo

Remarque

UTILISATION DE FONCTIONS VIA LE BRANCHEMENT DE L’ACCESSOIRE À LA MACHINE

Utilisation d’un support USB ou d’un lecteur de carte de broderie USB/module d’enregistrement de carte USB*

* Si vous avez acheté le modèle PE-DESIGN Ver5 ou

ultérieur, PE-DESIGN NEXT, PE-DESIGN Lite, PED-BASIC ou PE-DESIGN PLUS, vous pouvez brancher le module d’enregistrement de carte USB fourni sur la machine comme un lecteur de carte de broderie, et rappeler des motifs.

• Certains supports USB d’utilisation courante risquent de ne pas être pris en charge par cette machine. Visitez notre site Web pour plus de détails.

• Selon le type de support USB utilisé, branchez directement le périphérique USB ou le lecteur/enregistreur de cartes USB sur le port correspondant de la machine.

Branchement de la machine sur l’ordinateur

Il est possible de brancher la machine à coudre sur votre ordinateur au moyen du câble USB fourni.

Préparatifs

a Port USB pour souris / support (USB 2.0) b Support USB

a Port USB pour souris / support (USB 2.0) b Lecteur de carte de broderie/module

d’enregistrement de carte USB*

• Utilisez uniquement des lecteurs de cartes de broderie conçus pour cette machine. L’utilisation de lecteurs de cartes de broderie non autorisés risque de provoquer un dysfonctionnement de la machine.

• Il n’est pas possible d’enregistrer des motifs de broderie de la machine sur une carte de broderie insérée dans un module d’enregistrement de carte USB branché.

a Port USB pour ordinateur b Connecteur du câble USB

• Les connecteurs du câble USB ne peuvent être insérés dans un port que dans un seul sens. Si vous éprouvez des difficultés à insérer le connecteur, ne forcez pas. Vérifiez l'orientation du connecteur.

• Pour plus de détails sur la position du port USB sur l'ordinateur (ou le concentrateur USB), reportez-vous au manuel d'instructions de l'équipement correspondant.

Fonctionnement de base B-65

UTILISATION DE FONCTIONS VIA LE BRANCHEMENT DE L’ACCESSOIRE À LA MACHINE

Remarque

Mémo

■ Sélection d’une touche

Utilisation d’une souris USB

Une fois branchée sur la machine à coudre, la souris USB permet d’effectuer un certain nombre d’opérations à l’écran.

• Si vous utilisez une souris autre que la souris USB facultative, il se peut qu’elle ne fonctionne pas comme décrit dans le présent manuel d’instructions.

Une fois la souris branchée, le curseur s’affiche à l’écran. Déplacez la souris pour positionner le pointeur sur la touche souhaitée, puis cliquez avec le bouton gauche de la souris.

• Il est inutile de double-cliquer.

a Pointeur

■ Changement de pages

Actionnez la roulette de la souris pour passer d’un onglet à l’autre des écrans de sélection des motifs.

a Port USB pour souris / support (USB 2.0) b Souris USB

• N’effectuez pas une opération au moyen de la souris tout en touchant l’écran avec votre doigt ou avec le stylet fourni.

• Il est possible de connecter ou de déconnecter la souris USB à n’importe quel moment.

• Vous ne pouvez utiliser que le bouton gauche de la souris et sa roulette pour effectuer des opérations. Aucun autre bouton ne peut être utilisé.

• Le curseur de la souris ne s’affiche pas sur l’écran d’ouverture.

• En cas d’affichage de numéros de page et d’une barre de défilement verticale pour les pages supplémentaires, actionnez la roulette de la souris ou cliquez avec le bouton gauche de la souris en positionnant

le curseur sur / ou / pour afficher la page précédente ou suivante.

B-66

UTILISATION DE FONCTIONS VIA LE BRANCHEMENT DE L’ACCESSOIRE À LA MACHINE

Remarque

Mémo

ATTENTION

Utilisation du pied à double entraînement en option

Le pied à double entraînement vous permet de mieux contrôler l’entraînement des tissus difficiles à coudre, qui glissent facilement (quilting (courtepointe)) ou qui ont tendance à adhérer au bas du pied-de-biche (vinyle, cuir, cuir synthétique).

• Lorsque vous cousez à l’aide du pied à double entraînement, utilisez une vitesse moyenne ou basse.

• Lorsque vous sélectionnez les points à utiliser avec le pied à double entraînement, seuls ceux pouvant être utilisés seront activés sur l’écran.

• Lorsque vous cousez des tissus qui collent facilement, pour une meilleure finition, faufilez le début de la couture.

■

Fixation du pied à double entraînement

Respectez les étapes a à e de la section

«Fixation du pied de broderie « W »» pageB-59.

• Utilisez le tournevis fourni pour bien serrer la vis. Si la vis n’est pas suffisamment serrée, l’aiguille risque de toucher le pied-de-biche et de vous blesser.

Reliez le connecteur du pied à double

entraînement à la prise à l’arrière de votre machine.

Appuyez sur pour déverrouiller

toutes les touches et boutons.

→ Toutes les touches et tous les boutons de commande

se déverrouillent, et l’écran précédent s’affiche.

Préparatifs

Positionnez le pied à double entraînement

sur la barre du pied-de-biche en alignant son encoche par rapport à la grosse vis.

Vue latérale

Maintenez en place le pied à double

entraînement de la main droite, puis serrez fermement la grosse vis à l’aide du tournevis fourni.

■ Fixation/retrait du pied

Fixez le pied en alignant les broches sur les encoches et replacez-le.

a Broches b Encoches

Fonctionnement de base B-67

UTILISATION DE FONCTIONS VIA LE BRANCHEMENT DE L’ACCESSOIRE À LA MACHINE

Remarque

Si vous appuyez sur la partie avant du pied à double entraînement, celle-ci peut s’en détacher.

■ Utilisation du levier de réglage du pied à double entraînement

Si le levier de réglage des griffes d’entraînement est en position haute, le rouleau noir du pied à double entraînement n’est pas actionné.

■ Réglage de l’intensité d’entraînement du tissu du pied à double entraînement

Le mécanisme à double entraînement tire le tissu supérieur en fonction de la longueur de point définie. Avec des tissus difficiles, réglez avec précision la longueur définie, en changeant le réglage du pied à double entraînement dans l’écran de réglages.

• Par défaut, certaines touches mentionnées dans les procédures suivantes apparaissent en gris clair et ne sont pas disponibles. Pour activer les touches pour la spécification des paramètres, fixez le pied à double entraînement à la machine. Les touches sont activées une fois le pied à double entraînement détecté.

Appuyez sur .

→ L'écran de réglages apparaît.

Si le levier de réglage des griffes d’entraînement est en position basse, le rouleau noir du pied à double entraînement est actionné.

• Ne tirez pas sur le levier pendant la couture.

Appuyez sur .

→ L’écran de réglages de couture s’affiche.

Affichez la page 1 de l’écran de réglages

généraux.

Utilisez ou pour augmenter ou

diminuer l’entraînement du tissu supérieur.

* Sélectionnez « 00 » pour la plupart des opérations

de couture.

* Si la quantité de tissu supérieur entraînée est

insuffisante (il est alors plus long que le tissu inférieur), appuyez sur pour augmenter la

quantité entraînée pour le tissu supérieur.

* Si la quantité de tissu supérieur entraînée est trop

importante (il est alors plus court que le tissu inférieur), appuyez sur pour diminuer la

quantité entraînée pour le tissu supérieur.

B-68

Appuyez sur pour revenir à l'écran

initial.

Couture

Cette section décrit les procédures d’utilisation des divers points courants, ainsi que d’autres fonctions. Elle donne des détails sur la couture de base, ainsi que sur les fonctions plus laborées de la machine, de la couture de parties tubulaires d’un tissu et de boutonnières à la couture de motifs de points décoratifs et de caractères. Le numéro des pages commence par « S » dans cette section.

Les écrans et illustrations de la machine peuvent varier légèrement, en fonction du pays ou de la région.

Chapitre1 Notions élémentaires de couture ...........................S-2

Chapitre2 Points de couture courants ..................................S-20

Chapitre3 Points décoratifs / de caractères..........................S-76

Chapitre4 MY CUSTOM STITCH (MON POINT PERSONNEL)...... S-102

S Couture

Chapitre 1

Notions élémentaires de couture

COUTURE..................................................................3

Couture de points .......................................................................3

■ Utilisation de la pédale ..............................................................4

Couture de points de renfort ......................................................5

Couture de renfort automatique ................................................5

Couture de lignes courbes ..........................................................7

Changement du sens de couture ................................................7

■ Couture d'un rabat de 0,5 cm maximum.................................... 7

Couture de tissus lourds.............................................................. 7

■ Si le tissu ne peut pas passer sous le pied-de-biche.................... 8

■ Si le tissu n'avance pas............................................................... 8

Couture d'une fermeture velcro..................................................8

Couture de tissus légers .............................................................9

Couture de tissus élastiques ........................................................9

RÉGLAGES DES POINTS..........................................10

Réglage de la largeur du point ..................................................10

Réglage de la longueur du point ..............................................10

Réglage de « SELECTEUR G/D (L/R SHIFT) » ............................11

Réglage de la tension du fil ......................................................12

■ Tension de fil correcte ........................................................... 12

■ Le fil supérieur est trop tendu..................................................12

■ Le fil supérieur n'est pas assez tendu ....................................... 13

FONCTIONS UTILES ...............................................14

Coupure de fil automatique ......................................................14

Utilisation de la genouillère......................................................15

Pivotement................................................................................ 15

Système automatique de capteur d'épaisseur du tissu (pression

automatique du pied-de-biche).................................................17

Positionnement aiguille - Disposition des points.......................18

Verrouillage de l'écran ............................................................18

COUTURE

ATTENTION

Mémo

COUTURE

• Pour éviter toute blessure, faites particulièrement attention à l'aiguille lorsque la machine est en marche. Ne laissez pas les mains près des pièces mobiles lorsque la machine est en marche.

• Ne tendez pas et ne tirez pas sur le tissu pendant le travail de couture. Vous pourriez vous blesser.

• N'utilisez pas d'aiguilles tordues ou cassées. Vous pourriez vous blesser.

• Ne tentez pas de coudre sur des épingles ou autres objets. Sinon, l'aiguille risque de casser et de vous blesser.

• Si les points se tassent, utilisez une longueur de point supérieure avant de continuer à coudre. Sinon, l'aiguille risque de casser et de vous blesser.

Placez le tissu sous le pied-de-biche. Tenez

Couture de points

Mettez la machine sous tension et affichez

les points courants, puis appuyez sur le bouton « Positionnement aiguille » pour relever l’aiguille.

le tissu et le fil de votre main gauche, et tournez la molette pour amener l'aiguille à sa position de départ.

Notions élémentaires de couture

Appuyez sur la touche du point que vous

souhaitez coudre.

→ Le symbole du pied-de-biche correct s'affiche dans

l'angle supérieur gauche de l'écran à cristaux liquides.

Fixez le pied-de-biche («CHANGEMENT

DU PIED-DE-BICHE» dans «Fonctionnement de base»).

• N'appuyez sur le bouton noir à gauche du pied-de-biche « J » que si le tissu n'avance pas ou lors de coutures épaisses (voir la page S-8). Il n'est normalement pas nécessaire d'appuyer sur le bouton noir pour coudre.

Abaissez le pied-de-biche.

* Il n'est pas nécessaire de faire sortir le fil de la

canette.

Modifiez la vitesse de couture à l'aide du

curseur de contrôle de vitesse.

* Vous pouvez utiliser ce curseur pour changer la

vitesse de couture pendant la couture.

• Utilisez toujours le pied-de-biche correct. Si vous n'utilisez pas le bon modèle de pied-de-biche, l'aiguille risque de le toucher, de se tordre ou de casser, et de vous blesser. Reportez-vous à PageS-67 pour des recommandations relatives au pied-de-biche.

a Vitesse réduite b Vitesse élevée

Couture S-3

COUTURE

Mémo

ATTENTION

Remarque

Mémo

ATTENTION

Mémo

Appuyez sur la touche « Marche/arrêt »

pour commencer à coudre.

* Guidez légèrement le tissu avec la main.

• Lorsque vous utilisez la pédale, il n'est pas

possible de commencer à coudre en appuyant sur la touche « Marche/arrêt ».

Appuyez de nouveau sur la touche

« Marche/arrêt » pour arrêter de coudre.

• Pour couper du fil plus épais que le n° 30, du fil monofilament en nylon ou d'autres fils de type particulier, utilisez le coupe-fil situé sur le côté de la machine.

Lorsque l'aiguille s'est arrêtée, relevez le

pied-de-biche et retirez le tissu.

• Cette machine est équipée d’un capteur de fil de canette qui vous avertit lorsque la canette est presque vide. Lorsqu'elle est presque vide, la machine s'arrête automatiquement. Toutefois, si vous appuyez sur la touche « Marche/arrêt », vous pouvez encore coudre quelques points. Lorsque l’avertissement s’affiche, réenfilez immédiatement la machine.

Appuyez sur la touche « Coupe-fil » pour

couper les fils supérieur et inférieur.

→ L'aiguille retourne automatiquement en position

haute.

• N'appuyez pas sur la touche « Coupe-fil » après avoir coupé les fils. Sinon, le fil risque de s'emmêler, l'aiguille de se casser et la machine d'être endommagée.

• N'appuyez pas sur la touche « Coupe-fil » lorsque aucun tissu n'est défini dans la machine ou lorsque la machine fonctionne. Le fil risque de s'emmêler et d'endommager la machine.

■ Utilisation de la pédale

Vous pouvez également démarrer et arrêter le travail de couture à l'aide de la pédale.

• Veillez à ce que des morceaux de tissu ou de la poussière ne s'accumulent pas dans la pédale. En effet, vous risqueriez de provoquer un incendie ou de vous électrocuter.

• Lorsque vous utilisez la pédale, il n'est pas

possible de commencer à coudre en appuyant sur la touche « Marche/arrêt ».

(Pour la machine à broder et à coudre

uniquement)

• Vous ne pouvez pas utiliser la pédale

pendant la broderie.

• Vous ne pouvez pas utiliser la pédale pour

les points de couture courants et décoratifs si vous fixez l'unité de broderie.

S-4

COUTURE

Mémo

Insérez la fiche de la pédale dans la prise de

la machine.

a Pédale b Prise de la pédale

Appuyez lentement sur la pédale pour

commencer à coudre.

• La vitesse réglée à l'aide de la commande de vitesse de couture correspond à la vitesse maximale de la pédale.

Pour arrêter la machine, relâchez la

pression exercée sur la pédale.

Couture de points de renfort

En général, les points inverses/renfort sont nécessaires au début et à la fin du travail de couture. Vous pouvez utiliser la touche Point inverse pour coudre des points inverses/renfort.

Si vous maintenez la touche « Point de renfort » enfoncée, la machine coud à ce stade 3 à 5 points de renfort, puis s’arrête.

Si le point de renfort automatique est sélectionné à l'écran, la machine exécute des points inverses (ou de renfort) au début de la couture lorsque vous appuyez sur la touche « Marche/arrêt ». Appuyez sur la touche « Point inverse » ou « Point de renfort » pour coudre automatiquement des points inverses ou de renfort à la fin du travail de couture.

a Point inverse b Point de renfort

L’opération effectuée à la pression de la touche diffère en fonction du motif sélectionné. (Reportez-vous au tableau de la section «Couture de renfort automatique» pageS-5.)

• Lorsque vous appuyez sur la touche « Point de renfort » alors que vous cousez un motif de points décoratifs / de caractères, vous pouvez terminer la couture par un point complet plutôt que par un demi-point.

• Le voyant vert à droite de la touche « Point de renfort » s’allume pendant que vous cousez un motif complet et s’éteint automatiquement lorsque la couture est arrêtée.

Couture de renfort automatique

Après la sélection d'un motif de point, activez la fonction de points de renfort automatique avant de coudre; la machine coud alors automatiquement des points de renfort (ou des points inverses, selon le motif de point) au début et à la fin de la couture.

Notions élémentaires de couture

a Touche « Point inverse » b Touche « Point de renfort »

Sélectionnez un motif de point.

Couture S-5

COUTURE

Mémo

Appuyez sur pour sélectionner la

fonction de points de renfort automatique.

→ La touche est représentée par à l’écran.

Appuyez sur la touche « Point inverse » ou

« Point de renfort ».

a Points inverses (ou points de renfort)

→ La machine coud des points inverses (ou points de

renfort), puis s'arrête.

• Pour désactiver la fonction de points de renfort automatique, appuyez de nouveau

sur , de sorte que la touche soit

représentée à l'écran par .

• Certains points, tels ceux utilisés pour les boutonnières et les points d'arrêt, nécessitent des points de renfort au début de la couture. Si vous sélectionnez un de ces points, la machine utilise automatiquement cette fonction. (La touche

est représentée à l'écran par lorsque le point est sélectionné.)

Mettez le tissu en position de départ et

commencez à coudre.

a Points inverses (ou points de renfort)

→

La machine coud automatiquement des points inverses (ou points de renfort), puis continue à coudre.

• Si vous appuyez sur la touche « Marche/arrêt » pour un arrêt momentané au cours de la couture, appuyez de nouveau dessus pour continuer à coudre. La machine ne coud plus de points de renfort/inverses.

L’opération effectuée à la pression de la touche diffère en fonction du motif sélectionné. Consultez le tableau suivant pour plus de détails sur l’opération effectuée à la pression de la touche.

Touche « Point

inverse »

La machine commence à coudre les points. Elle coud des points inverses uniquement si vous maintenez la touche « Point inverse » enfoncée.

La machine coud des points inverses au début et à la fin du travail de couture.

La machine coud des points de renfort au début du travail de couture et des points inverses à la fin.

Touche « Point de

renfort »

La machine commence à coudre les points. Elle coud 3 à 5 points de renfort si vous maintenez la touche « Point de renfort » enfoncée.

La machine coud des points inverses au début du travail de couture et des points de renfort à la fin.

La machine coud des points de renfort au début et à la fin du travail de couture.

S-6

COUTURE

ATTENTION

Touche « Point

inverse »

La machine commence à coudre. Ensuite, elle coud des points de renfort si vous maintenez la touche « Point inverse » enfoncée.

La machine coud des points de renfort au début du travail de couture, puis lorsque vous maintenez la touche « Point inverse » enfoncée.

Touche « Point de

renfort »

La machine commence à coudre au début du travail de couture, puis termine le motif et coud des points de renfort à la fin du travail de couture.

La machine coud des points de renfort au début du travail de couture, puis termine le motif et coud des points de renfort à la fin du travail de couture.

Couture de lignes courbes

Cousez lentement tout en restant parallèle au bord du tissu et en guidant celui-ci dans la ligne courbe.

■ Couture d'un rabat de 0,5 cm maximum

Faufilez le coin avant de coudre, puis, après avoir changé de sens de couture au coin, tirez le fil de faufilage vers l'arrière en cousant.

a 5 mm (env. 3/16 de pouce)

Couture de tissus lourds

Cette machine permet de coudre des tissus d'une épaisseur allant jusqu'à 6 mm (env. 1/4 de pouce). Si l'épaisseur d'une couture vous force à coudre de façon penchée, guidez le tissu à la main et cousez en direction de la pente descendante.

Notions élémentaires de couture

Changement du sens de couture

Arrêtez la machine. Laissez l'aiguille dans le tissu et appuyez sur la touche « Releveur du pied-de-biche » pour relever le pied-de-biche. Utilisez l'aiguille comme un pivot et faites tourner le tissu afin de coudre dans un autre sens. Appuyez sur la touche « Releveur du pied-de-biche » pour abaisser le pied-de-biche et commencez à coudre.

Il peut être utile de régler le pivotement lorsque l'on change de sens de couture. Lorsque la machine s'arrête en coin de tissu, l'aiguille reste plantée dans le tissu, et le pied-de-biche se lève automatiquement, permettant de tourner facilement le tissu («Pivotement» pageS-15).

• N’insérez pas en forçant de tissus de plus de 6 mm (env. 1/4 de pouce) d’épaisseur dans la machine à coudre. Vous risqueriez de casser l'aiguille et de vous blesser.

• Les tissus épais nécessitent des aiguilles de taille supérieure («À PROPOS DE L’AIGUILLE ET DU TISSU» dans «Fonctionnement de base»).

Couture S-7

COUTURE

Mémo

ATTENTION

Remarque

■ Si le tissu ne peut pas passer sous le pied-de-biche

Si le pied-de-biche se trouve en position haute et que vous cousez du tissu lourd ou plusieurs épaisseurs de tissu qui passent difficilement sous le pied-de-biche, utilisez le levier correspondant pour le relever au maximum. Le tissu devrait maintenant pouvoir passer sous le pied-de-biche.

• Vous ne pouvez pas utiliser le levier du pied-de-biche une fois que le pied-de-biche a été relevé à l'aide de la touche « Releveur du pied-de-biche ».

Relâchez le bouton noir.

→ Le pied-de-biche reste à l'horizontale, ce qui permet

de faire avancer le tissu.

• Une fois l'endroit problématique passé, le pied-de-biche reprend sa position normale.

• Lorsque « Système automatique de capteur d'épaisseur du tissu » (pression automatique du pied-de-biche) est réglé sur « ON » sur l’écran de réglages de la machine, le capteur interne détecte automatiquement l’épaisseur du tissu, permettant au tissu d’avancer librement, pour une couture optimale. (voir la page S-17 pour de plus amples détails.)

Couture d'une fermeture velcro

■ Si le tissu n'avance pas

Si le tissu n'avance pas lorsque vous commencez à coudre ou que vous effectuez des coutures épaisses, appuyez sur le bouton noir à gauche du pied-de-biche « J ».

Relevez le pied-de-biche.

Tout en maintenant le bouton noir à gauche

du pied-de-biche « J » enfoncé, appuyez sur la touche « Releveur du pied-de-biche » pour abaisser le pied-de-biche.

• Ne tentez pas de coudre des fermetures velcro adhésives. L'adhésion de colle sur l'aiguille ou sur la course du crochet de bobine risquerait de provoquer des dysfonctionnements.

• Ne cousez pas la fermeture velcro avec une aiguille fine (65/9-75/11) : cette dernière risquerait de se tordre ou de se casser.

• Avant de commencer la couture, faufilez

ensemble le tissu et la fermeture velcro.

Assurez-vous que l'aiguille traverse bien la fermeture velcro en tournant la molette, et abaissez l'aiguille sur la fermeture velcro avant de coudre. Cousez le bord de la fermeture velcro à vitesse lente. Si l’aiguille ne se plante pas dans la fermeture velcro, remplacez-la par une aiguille pour tissu lourd («Combinaisons tissu/fil/aiguille» dans «Fonctionnement de base»).

S-8

a Bord de la fermeture velcro

Couture de tissus légers

Mémo

COUTURE

Placez du papier fin ou le renfort de broderie sous les tissus peu épais pour faciliter la couture. Une fois le travail de couture terminé, arrachez doucement le papier ou le renfort de broderie.

a Papier fin

Couture de tissus élastiques

Commencez par faufiler ensemble les pièces de tissu, puis cousez-les sans les tendre.

Vous obtiendrez de meilleurs résultats en utilisant du fil pour tricots ou un point élastique.

Notions élémentaires de couture

• Pour obtenir de meilleurs résultats lors de la couture de tissus élastiques, diminuez la pression du pied-de-biche («Utilisation de la touche de mode de réglage de la machine» dans «Fonctionnement de base»).

a Point faufilage

Couture S-9

RÉGLAGES DES POINTS

Remarque

Mémo

Remarque

RÉGLAGES DES POINTS

Lorsque vous sélectionnez un point, la machine sélectionne automatiquement la largeur et la longueur du point, « SELECTEUR G/D (L/R SHIFT) », ainsi que la tension du fil supérieur qui conviennent. Toutefois, vous pouvez modifier, au besoin, les différents réglages.

• Les réglages de certains points ne peuvent en revanche être modifiés (reportez-vous à la section «TABLEAU DE RÉGLAGE DES POINTS» pageS-67).

• Si vous mettez la machine hors tension ou sélectionnez un autre point sans enregistrer les modifications apportées («Enregistrement de vos réglages de points» pageS-22), les réglages par défaut du point seront rétablis.

Réglage de la largeur du point

Suivez la procédure ci-dessous lorsque vous souhaitez changer la largeur du motif à points zigzag.

• Pour une autre méthode sur la modification de la largeur du point à l'aide de la commande de vitesse, voir la page S-39.

Exemple :

Appuyez sur pour diminuer la largeur du motif à points zigzag.

Appuyez sur pour augmenter la largeur du motif à points zigzag.

→ La valeur affichée augmente.

• Appuyez sur après avoir appuyé sur pour rétablir le réglage d’origine.

• Une fois la largeur de point réglée, tournez

lentement la molette vers vous (dans le sens inverse des aiguilles d'une montre), et vérifiez que l'aiguille ne touche pas le pied-de-biche. Si l'aiguille touche le pied-de-biche, elle risque de se tordre ou de se casser.

→ La valeur affichée diminue.

S-10

Réglage de la longueur du point

Respectez la procédure ci-dessous pour modifier la longueur du motif de point.

Exemple :

Mémo

ATTENTION

Mémo

Remarque

Appuyez sur pour raccourcir la longueur du point.

RÉGLAGES DES POINTS

Réglage de « SELECTEUR G/D (L/R SHIFT) »

→ La valeur affichée diminue.

Appuyez sur pour allonger le point.

Suivez la procédure ci-dessous lorsque vous souhaitez changer la disposition du motif à points zigzag vers la gauche ou vers la droite.

Exemple :

Appuyez sur pour décaler le motif vers la gauche.

Notions élémentaires de couture

→ La valeur affichée augmente.

• Appuyez sur pour contrôler les modifications apportées au point.

• Appuyez sur après avoir appuyé sur

pour rétablir le réglage d’origine.

• Si les points se tassent, allongez le point et continuez à coudre. Ne continuez pas à coudre sans allonger le point. Sinon, l'aiguille risque de casser et de vous blesser.

→ La valeur sur l’écran apparaît avec le signe moins.

Appuyez sur pour décaler le motif vers la droite du positionnement de l’aiguille à gauche.

→ La valeur sur l’écran apparaît avec le signe plus.

• Appuyez sur après avoir appuyé sur pour rétablir le réglage d’origine.

• Une fois « SELECTEUR G/D (L/R SHIFT) »

réglé, tournez lentement la molette vers vous (dans le sens inverse des aiguilles d’une montre), et vérifiez que l’aiguille ne touche pas le pied-de-biche. Si l’aiguille touche le pied-de-biche, elle risque de se tordre ou de se casser.

Couture S-11

RÉGLAGES DES POINTS

Remarque

Mémo

Réglage de la tension du fil

Toutefois, vous devrez peut-être changer la tension du fil, selon le tissu et le fil utilisés. Respectez la procédure ci-dessous pour effectuer les modifications nécessaires.

■ Tension de fil correcte

Les fils supérieur et de la canette doivent se croiser près du centre du tissu. Seul le fil supérieur doit être visible depuis l'endroit du tissu, et seul le fil de la canette doit être visible depuis l'envers du tissu.

■ Le fil supérieur est trop tendu

Si le fil de la canette est visible sur l’endroit du tissu, le fil supérieur est trop tendu.

• Un mauvais enfilage du fil de la canette peut entraîner une tension excessive du fil supérieur. Le cas échéant, reportez-vous à la section «Réglage de la canette» dans «Fonctionnement de base» et enfilez de nouveau le fil de la canette.

a Envers b Endroit c Fil supérieur d Fil de la canette

a Fil de la canette b Fil supérieur c Endroit d Des boucles apparaissent sur l'endroit du tissu

Appuyez sur pour desserrer le fil supérieur.

• Une fois la couture terminée, retirez le capot du compartiment à canette, et assurez-vous que le fil se présente comme illustré ci-dessous. Si ce n'est pas le cas, le fil n'est pas correctement inséré dans le ressort de réglage de tension du boîtier de la canette. Réenfilez correctement le fil. Pour de plus amples détails, reportez-vous à la section «Réglage de la canette» dans «Fonctionnement de base».

S-12

■ Le fil supérieur n'est pas assez tendu

Remarque

Mémo

Si le fil supérieur est visible depuis l'envers du tissu, il est trop lâche.

RÉGLAGES DES POINTS

• Un mauvais enfilage du fil supérieur peut entraîner une tension insuffisante de ce dernier. Le cas échéant, reportez-vous à la section «Enfilage supérieur» dans «Fonctionnement de base» et enfilez de nouveau le fil supérieur.

a Fil supérieur b Fil de la canette c Envers d Des boucles apparaissent sur l'envers du tissu

Appuyez sur pour tendre le fil supérieur.

Notions élémentaires de couture

• Appuyez sur après avoir appuyé sur

pour rétablir le réglage d’origine.

Couture S-13

FONCTIONS UTILES

Mémo

FONCTIONS UTILES

Coupure de fil automatique

Après avoir sélectionné un motif de point, activez la fonction de coupure de fil automatique avant de coudre; la machine coud automatiquement des points de renfort (ou des points inverses, selon le motif de point) au début et à la fin de la couture, puis coupe les fils à la fin de la couture. Cette fonction est utile lors de la couture de boutonnières ou de points d'arrêt.

Sélectionnez un motif de point.

Appuyez sur pour sélectionner la

fonction de coupure de fil automatique.

Mettez le tissu en position de départ et

commencez à coudre.

a Points inverses (ou points de renfort)

→ La machine coud automatiquement des points

inverses (ou points de renfort), puis continue à coudre.

→ La touche est représentée par à l’écran.

• Si vous appuyez sur la touche « Marche/arrêt » pour un arrêt momentané au cours de la couture, appuyez à nouveau dessus pour continuer à coudre. Les points inverses/de renfort du début ne seront pas refaits.

Appuyez sur la touche « Point inverse » ou

« Point de renfort ».

a Points inverses (ou points de renfort)

→ La machine coud des points inverses (ou points de

renfort), puis coupe le fil.

S-14

• Pour désactiver la fonction de coupure de fil automatique, appuyez de nouveau sur

, de sorte que la touche soit

représentée à l'écran par .

Utilisation de la genouillère

ATTENTION

Remarque

ATTENTION

Mémo

ATTENTION

À l'aide de la genouillère, vous pouvez relever et abaisser le pied-de-biche avec le genou, libérant ainsi vos mains pour diriger le tissu.

FONCTIONS UTILES

Pour relever le pied-de-biche, poussez la

barre de genouillère vers la droite à l'aide de votre genou. Pour abaisser le pied-de-biche, laissez revenir la genouillère.

Alignez les ergots de la genouillère sur les

encoches de la fente pour genouillère située à l’avant de la machine. Insérez la barre de genouillère jusqu'à sa butée.

• Ne modifiez la position de la poignée de genouillère que si la genouillère n’est pas installée sur la machine. Dans le cas contraire, le pied-de-biche se relèvera et la genouillère risquerait d’endommager la fente d’installation située à l’avant de la machine.

Notions élémentaires de couture

• Veillez à ce que votre genou ne se trouve pas à proximité de la genouillère pendant la couture. Si vous repoussez la genouillère pendant que la machine fonctionne, l'aiguille risque de casser ou la tension du fil de diminuer.

• Lorsque le pied-de-biche est relevé,

déplacez la genouillère vers l’extrême droite, puis relâchez-la pour remettre le pied-de-biche en position abaissée.

• Si la barre de genouillère n'est pas enfoncée au maximum dans la fente d'installation, elle risque de se détacher pendant la couture.

Pivotement

Si le réglage de pivotement est sélectionné, la machine s'arrête, l'aiguille abaissée (dans le tissu), et le pied-de-biche se relève automatiquement à une hauteur appropriée lorsque la touche « Marche/arrêt » est enfoncée. Si la touche « Marche/arrêt » est de nouveau enfoncée, le pied-de-biche s'abaisse automatiquement et la couture se poursuit. Cette fonction est utile car elle évite d'arrêter la machine pour faire pivoter le tissu.

• Lorsque le réglage de pivotement est sélectionné, la machine démarre lorsque la touche « Marche/arrêt » ou la pédale est enfoncée même si le pied-de-biche a été relevé. Ne placez pas vos mains ni d'autres éléments près de l'aiguille, sinon vous risquez de vous blesser.

Couture S-15

FONCTIONS UTILES

Mémo

Remarque

Mémo

• Lorsque le réglage de pivotement est sélectionné, la hauteur du pied-de-biche, une fois la couture arrêtée, peut être modifiée en fonction du type du tissu

cousu. Appuyez sur pour afficher « Hauteur de pivotement » dans l’écran de

réglages. Pour relever davantage le pied-de-biche, augmentez le réglage. (3,2 mm est la valeur par défaut.)

• Dans l’écran de réglages, « Positionnement aiguille -HAUT/BAS » doit être réglé sur la

Sélectionnez un point.

Appuyez sur pour sélectionner le

réglage de pivotement.

position inférieure utiliser la fonction de pivotement. Si

« Positionnement aiguille -HAUT/BAS » est réglé sur la position haute, s’affiche

en gris clair et il est impossible de l’utiliser.

• La fonction de pivotement ne peut être utilisée qu'avec des points pour lesquels le pied-de-biche J ou N est indiqué dans l'angle supérieur gauche de l'écran. Si un

autre point est sélectionné, s'affiche en gris clair et n'est pas disponible.

• Utilisez le bouton « Releveur du pied-de-biche » pour vous assurer que le pied-de-biche est abaissé, puis appuyez sur la touche « Marche/arrêt » pour coudre.

• Si le réglage de pivotement est sélectionné, les touches et en regard de

« Hauteur du pied-de-biche » dans l’écran de réglages ne sont pas disponibles et il est impossible de modifier le réglage.

pour pouvoir

→ La touche est représentée par à l'écran.

Placez le tissu sous le pied-de-biche,

l'aiguille au point de départ de la couture, puis appuyez sur la touche « Marche/arrêt ». La machine commence à coudre.

• Si vous appuyez sur la touche « Marche/arrêt » pour un arrêt momentané au cours de la couture, et appuyez de nouveau dessus pour la reprendre, la machine n'effectue pas les points inverses (ou de renfort).

S-16

Appuyez sur la touche « Marche/arrêt »

pour arrêter la machine à l'endroit où le sens de la couture change.

FONCTIONS UTILES

Système automatique de capteur d'épaisseur du tissu (pression automatique du pied-de-biche)

→ La machine s'arrête, l'aiguille dans le tissu, et le

pied-de-biche se relève.

Faites pivoter le tissu, puis appuyez sur la

touche « Marche/arrêt ».

→ Le pied-de-biche s'abaisse automatiquement et la

couture continue.

L'épaisseur du tissu est automatiquement détectée et la pression du pied-de-biche est automatiquement réglée via un capteur interne pendant la couture. Ainsi, le tissu peut être entraîné librement. Le système de capteur de tissu fonctionne en continu pendant la couture. Cette fonction est utile lors de la couture sur des bords épais (voir la page S-8) ou de la courtepointe (voir la page S-35).

Notions élémentaires de couture

Appuyez sur pour afficher

« Système automatique de capteur d'épaisseur du tissu » dans l’écran de réglages.

Réglez « Système automatique de capteur

d'épaisseur du tissu » sur « ON ».

Appuyez sur pour revenir à l'écran

initial.

Couture S-17

FONCTIONS UTILES

ATTENTION

Positionnement aiguille Disposition des points

Lorsque « Positionnement aiguille - Disposition des points » est activé, l’aiguille s’abaisse partiellement pour disposer le point avec précision. Appuyez ensuite sur la touche « Positionnement aiguille » pour abaisser complètement l’aiguille. Chaque pression sur la touche « Positionnement aiguille » fait passer l'aiguille sur l'emplacement suivant. Lorsque « Positionnement aiguille - Disposition des points » est désactivé, chaque pression sur la touche « Positionnement aiguille » lève puis abaisse l’aiguille.

a Mode de pointage de l’aiguille « ON » b Mode de pointage de l’aiguille « OFF »

Verrouillage de l'écran

Si vous verrouillez l'écran avant de commencer à coudre, les divers réglages, comme la largeur et la longueur de point, sont verrouillés et ne peuvent plus être modifiés. Ceci permet d'éviter tout changement accidentel des réglages de l'écran ou l'arrêt de la machine pendant la couture de grands morceaux de tissus ou la réalisation de grands projets. Vous pouvez verrouiller l'écran pendant l'utilisation des points de couture courants et de points de caractères décoratifs.

Sélectionnez un motif de point.

Si nécessaire, réglez les paramètres, comme

la longueur et la largeur de point.

Appuyez sur pour verrouiller les

réglages.

→ La touche est représentée par à l'écran.

* Lorsque l'aiguille est presque baissée par pression

sur la touche « Positionnement aiguille », les griffes d'entraînement s'abaissent. Il est alors possible de tourner le tissu pour ajuster avec précision le point de chute de l'aiguille.

Appuyez sur pour afficher

« Positionnement aiguille - Disposition des points » dans l’écran de réglages.

Réglez « Positionnement aiguille -

Disposition des points » sur « ON » ou « OFF ».

Effectuez la couture.

Lorsque vous avez terminé, appuyez de

nouveau sur pour déverrouiller les réglages.

• Si l'écran est verrouillé ( ), déverrouillez-le

en appuyant sur . Tant que l'écran est verrouillé, aucune autre touche ne

fonctionnera.

• Les réglages sont déverrouillés lorsque vous mettez la machine hors puis sous tension.

Appuyez sur pour revenir à l'écran initial.

S-18

FONCTIONS UTILES

Notions élémentaires de couture

Couture S-19

S Couture

Chapitre 2

Points de couture courants

SÉLECTION DE POINTS DE COUTURE

COURANTS .............................................................21

Sélection d’un point..................................................................21

■ Utilisation de la touche d'image en miroir .............................. 21

■ Utilisation de la touche d'image............................................... 22

Enregistrement de vos réglages de points ................................. 22

■ Enregistrement de réglages.......................................................22

■ Récupération des réglages mémorisés...................................... 23

COUTURE DES POINTS ..........................................24

Points droits..............................................................................24

■ Modification de la position de l'aiguille (points avec aiguille à

gauche ou au milieu uniquement) ........................................... 25

■ Alignement du tissu sur un repère de la plaque d'aiguille ou du

capot du compartiment à canette (avec repère).......................26

■ Utilisation de la plaque d'aiguille du point droit et du pied pour

point droit................................................................................26

■ Point faufilage.......................................................................... 28

Création de pinces .................................................................... 28

Création de fronces...................................................................29

Couture rabattue ......................................................................29

Plis ............................................................................................ 30

Points zigzag ............................................................................31

■ Surfilage (à l'aide d'un point zigzag) ....................................... 31

■ Appliqué (à l'aide d'un point zigzag) ....................................... 31

■ Patchwork (pour piqué fantaisie) ............................................ 32

■ Couture de lignes courbes (à l'aide d'un point zigzag) ............ 32

■ Capot du compartiment à canette avec guide-cordon

(à l'aide d'un point zigzag).......................................................32

Points zigzag élastiques ...........................................................33

■ Fixation passepoil ....................................................................33

■ Surfilage .................................................................................. 33

Surfilage ...................................................................................33

■ Surfilage à l'aide du pied-de-biche « G » .................................33

■ Surfilage à l'aide du pied-de-biche « J » .................................. 34

Quilting (courtepointe).............................................................35

■ Assemblage ............................................................................. 36

■ Assemblage à l'aide du guide de pied pour quilting

(courtepointe) 1/4" (en option avec certains modèles)............. 37

■ Appliqué ................................................................................. 38

■ Quilting (courtepointe)............................................................38

■ Quilting (courtepointe) avec points plumetis .......................... 39

■ Quilting (courtepointe) en mouvement libre............................ 40

■ Quilting (courtepointe) en écho - Utilisation du pied pour

quilting (courtepointe) en écho en mouvement libre « E »

(en option avec certains modèles)............................................43

Points invisibles .......................................................................45

■ Si l'aiguille coud une partie trop importante du pli de

l'ourlet ..................................................................................... 47

■ Si l'aiguille ne coud pas le pli de l'ourlet.................................. 47

Appliqué ..................................................................................48

■ Courbes d'appliqué marquées ................................................. 48

■ Coins d'appliqué ......................................................................49

Points bordure replié ...............................................................49

Points feston ............................................................................50

Piqué fantaisie...........................................................................50

Points smock ............................................................................51

Points fagot ..............................................................................52

Fixation de rubans ou d'élastiques ...........................................52

Points à l'ancienne .................................................................. 53

■ Couture ourlet (1).....................................................................53

■ Couture ourlet (2) [ouvrage dessiné (1)]...................................54

■ Couture ourlet (3) [ouvrage dessiné (2)]...................................54

Boutonnières 1 étape .............................................................. 55

■ Couture de tissus élastiques .....................................................57

■ Boutons à forme spéciale ou qui n'entrent pas dans la plaque

du support de bouton ..............................................................58

Reprisage.................................................................................. 58

Points d'arrêt ........................................................................... 59

■ Points d'arrêt sur des tissus épais..............................................61

Couture bouton ....................................................................... 61

■ Fixation de boutons à 4 trous....................................................62

■ Ajout d'un talon sur le bouton .................................................62

Œillet ...................................................................................... 62

Couture directions multiples (point droit et point zigzag) ....... 63

Fixation d’une fermeture à glissière ........................................ 64

■ Fermeture à glissière centrée ...................................................64

■ Fixation d'une fermeture à glissière sur le côté ........................65

TABLEAU DE RÉGLAGE DES POINTS......................67

SÉLECTION DE POINTS DE COUTURE COURANTS

Mémo

Remarque

SÉLECTION DE POINTS DE COUTURE COURANTS

■ Utilisation de la touche d'image en

Sélection d’un point

Il existe 5 catégories de points de couture courants.

Mettez la machine sous tension et affichez

les points courants.

→ « 1-01 Point droit (Gauche) » ou « 1-03 Point droit

(Milieu) » est sélectionné, en fonction du réglage choisi sur l’écran de réglages.

Utilisez pour

sélectionner la catégorie de votre choix.

* Appuyez sur pour afficher l'écran suivant.

* Appuyez sur pour afficher l'écran précédent.

miroir

Selon le type de point de couture courant sélectionné, vous pouvez parfois coudre une image en miroir horizontale du point.

Si est allumé lorsque vous sélectionnez un point, vous pouvez effectuer une image en miroir du

point.

• Si est gris clair lorsque vous sélectionnez un point, vous ne pouvez pas

créer une image en miroir horizontale du point sélectionné, en raison du type de point ou du type de pied-de-biche recommandé (également valable pour les boutonnières, la couture directions multiples, etc.).

Points de couture courants

a Affichez l'aperçu du point sélectionné b Écran de sélection de point c Taille d'affichage en %

Appuyez sur la touche du point que vous

souhaitez coudre.

Appuyez sur pour créer une image en miroir horizontale du point sélectionné.

La touche est représentée par à l’écran.

• Pour plus de détails sur chaque point, reportez-vous à la section «TABLEAU DE RÉGLAGE DES POINTS» pageS-67.

Couture S-21

SÉLECTION DE POINTS DE COUTURE COURANTS

Mémo

Remarque

Mémo

■ Utilisation de la touche d'image

Vous pouvez afficher une image du point sélectionné. Vous pouvez vérifier et modifier les couleurs de l'image à l'écran.

Enregistrement de vos réglages de points

Appuyez sur .

→ Une image du point sélectionné s'affiche.

Appuyez sur pour modifier la couleur

de fil du point à l'écran.

* Appuyez sur pour afficher une image

agrandie du point.

Les réglages de largeur de point zigzag, longueur de point, tension du fil, coupure de fil automatique et points de renfort automatiques sont préréglés dans la machine pour chaque point. Si vous souhaitez toutefois réutiliser certains réglages ultérieurement pour un point, vous pouvez les modifier de façon à pouvoir les mémoriser pour ce point. Vous pouvez mémoriser cinq séries de réglages pour un seul point.

■ Enregistrement de réglages

Sélectionnez un point. (Exemple : )

Spécifiez vos réglages préférés.

a Écran de point

• La couleur change à chaque pression sur .

• Si les points sont plus larges ou plus longs que l'écran, appuyez sur les flèches noires pour déplacer le motif de point et avoir une meilleure visibilité.

Appuyez sur pour revenir à l'écran initial.

Appuyez sur .

→ L’écran de fonctions de mémoire s’affiche.

Appuyez sur .

→ Les réglages sont enregistrés. Appuyez sur

pour revenir à l'écran initial.

• Si vous essayez de mémoriser des réglages alors que 5 séries de réglages sont déjà enregistrées pour un point, le message « Les poches sont pleines. Supprimez un motif. » s’affiche. Fermez le message et supprimez un réglage en vous reportant à la pageS-23.

S-22

■

Mémo

Récupération des réglages mémorisés

Sélectionnez un point.

• Lorsqu'un point est sélectionné, les derniers réglages récupérés s'affichent. Les derniers réglages récupérés sont maintenus même si la machine a été mise hors tension ou si un point différent a été sélectionné.

Appuyez sur .

→ L’écran de fonctions de mémoire s’affiche.

Appuyez sur .

Appuyez sur la touche numérotée des

réglages à récupérer.

* Appuyez sur pour revenir à l'écran initial

sans récupérer de réglages.

SÉLECTION DE POINTS DE COUTURE COURANTS

•P

our mémoriser de nouveaux réglages alors que 5 séries de réglages sont déjà mémorisées pour un point, appuyez sur

dans l'écran de fonctions de

mémoire. Appuyez sur la touche numérotée correspondant au réglage à supprimer.

Appuyez sur , puis sur .

Appuyez sur , puis sur . Le nouveau réglage est enregistré à la place de

celui qui vient d'être supprimé. réglage est enregistré à la place de celui qui vient d'être supprimé.

• Pour supprimer tous les réglages enregistrés, appuyez sur .

Le nouveau

Points de couture courants

a Touches numérotées

Appuyez sur .

→ Les réglages sélectionnés sont récupérés. Appuyez

sur pour revenir à l'écran initial.

Couture S-23

COUTURE DES POINTS

Mémo

COUTURE DES POINTS

Points droits

Reportez-vous à la pageS-67 pour des informations détaillées sur les points.

• Reportez-vous à la section «Couture de points de renfort» pageS-5 pour des informations détaillées sur les points inverses et de renfort.

Point Nom du point Pied-de-biche

Point droit (gauche)

Point droit (milieu)

Triple point élastique

Point élastique

Point décoratif

Point faufilage

Sélectionnez un point.

Fixez le pied-de-biche « J ».

* Fixez le pied-de-biche « N » lorsque vous

sélectionnez .

Tenez l’extrémité du fil et le tissu de votre

main gauche, et faites tourner la molette de votre main droite pour introduire l’aiguille dans le tissu.

S-24

a Aiguille à gauche b Aiguille au milieu

a Point inverse b Point de renfort

a Point de démarrage de la couture

Abaissez le pied-de-biche et maintenez la

touche « Point inverse » ou « Point de renfort » enfoncée pour coudre 3 ou 4 points.

→ La machine coud des points inverses (ou points de

renfort).

COUTURE DES POINTS

ATTENTION

Mémo

Appuyez sur la touche « Marche/arrêt »

pour commencer à coudre.

a Points inverses

→ La machine commence à coudre lentement.

• Pendant la couture, veillez à ce que l’aiguille ne touche pas une épingle placée pour maintenir le tissu ou tout autre objet. Le fil risquerait de s’emmêler ou l’aiguille pourrait casser et vous blesser.

Une fois le travail de couture terminé,

maintenez la touche « Point inverse » ou « Point de renfort » enfoncée pour coudre 3 ou 4 points inverses (ou de renfort) à la fin de la couture.

■ Modification de la position de l'aiguille (points avec aiguille à gauche ou au milieu uniquement)

Lorsque vous sélectionnez des motifs de points avec aiguille à gauche ou au milieu, vous pouvez utiliser

les touches et de l'écran de largeur du point pour modifier la position de l'aiguille. Réglez

la distance entre le bord droit du pied-de-biche et l'aiguille en fonction de la largeur du point, et pendant la couture, alignez le bord du pied-de-biche avec le bord du tissu pour obtenir une finition parfaite.

a Largeur du point

Exemple :

Points avec aiguille à gauche/au milieu

Points de couture courants

Une fois les points cousus, appuyez sur la

touche « Coupe-fil » pour couper les fils.

• Lorsque la touche du coupe-fil automatique et celle de point de renfort automatique sont sélectionnées à l'écran, la machine effectue automatiquement des points inverses (ou de renfort) au début de la couture lorsque vous appuyez sur la touche « Marche/arrêt ». Appuyez sur la touche « Point inverse » ou « Point de renfort » pour coudre des points inverses (ou de renfort) et pour couper automatiquement le fil à la fin de la couture.

12,0 mm

(env.

1/2 pouce)

8,5 mm

(env.

11/32 de

pouce)

6,5 mm

(env.

1/4 de

pouce)

Couture S-25

5,0 mm

(env.

3/16 de

pouce)

COUTURE DES POINTS

ATTENTION

■ Alignement du tissu sur un repère de la plaque d'aiguille ou du capot du compartiment à canette (avec repère)

Lors de la couture, alignez le bord du tissu avec le repère de 16 mm (env. 5/8 de pouce) sur la plaque d'aiguille ou sur le capot du compartiment à canette (avec repère), en fonction du positionnement de l'aiguille (points avec aiguille à gauche ou au milieu uniquement).

Pour les points avec aiguille à gauche (largeur de point : 0,0 mm)

■ Utilisation de la plaque d'aiguille du point droit et du pied pour point droit

Utilisez la plaque d'aiguille du point droit et le pied pour point droit pour coudre des points droits uniquement (points avec aiguille au milieu). Utilisez la plaque d'aiguille du point droit et le pied pour point droit pour coudre des tissus fins ou de petites pièces qui ont tendance à glisser dans le trou de la plaque d'aiguille normale pendant la couture. Le pied pour point droit est parfait pour réduire les risques de fronces sur tissus légers. La petite ouverture au niveau du pied supporte le tissu lorsque l'aiguille le traverse.

a 2,25 mm (1/8 de pouce) b 4,25 mm (3/16 de pouce) c 6,25 mm (1/4 de pouce) d 8,5 mm (5/16 de pouce)

a Couture b Pied-de-biche c Centimètres d Pouces e Plaque d'aiguille f 16 mm (5/8 de pouce)

Pour les points avec aiguille au milieu (largeur de point : 3,5 mm)

a Couture b Pied-de-biche c Pouces d Capot du compartiment à canette (avec repère) e 16 mm (5/8 de pouce)

• Utilisez toujours le pied pour point droit en combinaison avec la plaque d'aiguille du point droit.

Appuyez sur la touche « Positionnement

aiguille » pour relever l'aiguille et mettez la machine hors tension ou appuyez sur

pour déverrouiller l'ensemble des

touches.

Retirez l’aiguille et le support du

pied-de-biche («REMPLACEMENT DE L’AIGUILLE» dans «Fonctionnement de base»).

Retirez le plateau.

Saisissez les deux côtés du capot de la

plaque de l'aiguille, puis faites-le glisser vers vous.

S-26

a Capot de la plaque de l'aiguille

COUTURE DES POINTS

Remarque

Mémo

ATTENTION

Mémo

Saisissez le logement de la canette et

retirez-le.

a Boîtier de la canette

Dévissez et enlevez la plaque d’aiguille

normale à l’aide du tournevis en forme de disque fourni avec la machine.

Insérez le boîtier de la canette dans sa

position d'origine, puis fixez le capot de plaque de l’aiguille.

Après avoir réinstallé le capot de la plaque de

l'aiguille, sélectionnez l'un des points droits.

• En cas d'utilisation de la plaque d'aiguille du point droit, tous les points droits deviennent des points avec aiguille au milieu. Vous ne pouvez pas modifier la position de l'aiguille à l'aide de l'écran Largeur.

• Bloquez toujours la plaque d'aiguille avant d'insérer le boîtier de la canette dans sa position d'origine.

• « SELECTEUR G/D (L/R SHIFT) » ne fonctionne plus lorsque la plaque d’aiguille du point droit se trouve sur la machine.

Points de couture courants

Placez la plaque d’aiguille du point droit et

fixez-la à l’aide du tournevis en forme de disque.

a Trou arrondi

• Alignez les deux trous de vis de la plaque d'aiguille sur ceux de la machine. Serrez les vis de la plaque d’aiguille à l’aide du tournevis en forme de disque fourni avec la machine.

• Si vous sélectionnez d'autres points, un message d'erreur s'affiche.

• Tournez lentement la molette vers vous (sens inverse des aiguilles d'une montre) avant de coudre, et vérifiez que l’aiguille n'entre pas en contact avec le pied pour point droit et la plaque d'aiguille du point droit.

Insérez l'aiguille, puis fixez le pied pour

point droit.

a Encoche b Crochet

Commencez à coudre.

* Une fois les points cousus, veillez à retirer la plaque

d'aiguille du point droit et le pied pour point droit, et à réinstaller la plaque d'aiguille normale, le capot de la plaque de l'aiguille et le pied-de-biche « J ».

• Pour éviter les fronces sur tissus légers,

utilisez une aiguille fine, de taille 75/11, et un point court. Sur les tissus plus lourds, utilisez une aiguille plus grosse, de taille 90/14, et des points plus longs.

Couture S-27

COUTURE DES POINTS

Mémo

■ Point faufilage

Sélectionnez et fixez le pied-de-biche

«J».

Création de pinces

Sélectionnez et fixez le pied-de-biche

«J».

Appuyez sur la touche « Point inverse »

pour coudre des points de renfort, puis continuez à coudre.

• Si vous utilisez le point de faufilage pour la création de fronces, n'utilisez pas de point de renfort au début; relevez le pied-de-biche, faites tourner la molette vers vous (sens inverse des aiguilles d'une montre), tirez sur le fil de la canette, puis tirez une certaine longueur de fil supérieur et de canette depuis l'arrière de la machine.

• Vous pouvez régler la longueur du point entre 5 mm (env. 3/16 de pouce) et 30 mm (env. 1-3/16 de pouces)

Cousez un point inverse au début de la

pince, puis cousez en partant de l'extrémité la plus large vers l'autre sans tirer sur le tissu.

* Si la fonction de points de renfort automatique est

prédéfinie, un point de renfort est automatiquement cousu au début de la couture.

a Point faufilage

Coupez le fil à la fin de la couture en

laissant 50 mm (env. 2 de pouces), puis nouez les deux extrémités.

* Ne cousez pas de point inverse à la fin de la

couture.

a Entre 5 mm (env. 3/16 de pouce) et 30 mm

(env. 1-3/16 de pouces)

Cousez tout en maintenant le tissu droit.

Terminez le faufilage par des points de

renfort.

Insérez les extrémités du fil dans la pince à

l'aide d'une aiguille pour couture à la main.

S-28

COUTURE DES POINTS

Repassez la pince sur un côté pour l'aplanir.

Création de fronces

À utiliser sur la taille des jupes, les manches de chemises, etc.

Sélectionnez un point droit et fixez le

pied-de-biche « J ».

Cousez deux rangées de points droits

parallèles à la ligne de couture, puis coupez l'excédent de fil en laissant 50 mm (env. 2 de pouce).

a Ligne de couture b 10 à 15 mm (env. 3/8 à 9/16 de pouce) c Environ 50 mm (env. 2 de pouces)

Tirez sur les fils de canette pour obtenir la quantité

nécessaire pour les fronces, puis nouez les fils.

Points de couture courants

Réglez la longueur du point sur 4,0 mm

(env. 3/16 de pouce) et la tension du fil sur environ 2,0 (tension faible).

* Si vous appuyez sur après avoir appuyé

sur puis sur , la longueur du point est automatiquement réglée sur 4,0 mm (env.

3/16 de pouce) et la tension du fil sur 2,0.

Tirez le fil de la canette et le fil supérieur de

50 mm (env. 2 de pouces) («Sortie du fil de la canette» dans «Fonctionnement de base»).

a Fil supérieur b Fil de la canette c Environ 50 mm (env. 2 de pouces)

Repassez les fronces pour les aplanir.

Cousez sur la ligne de couture et retirez le

point faufilage.

Couture rabattue

Permet le renforcement des coutures et une finition nette des bords.

Sélectionnez et fixez le pied-de-biche

«J».

Cousez la ligne de finition, puis coupez la moitié

du rabat du côté du rabattement de la couture.

* Si les fonctions de coupure de fil automatique et de

points de renfort automatique sont prédéfinies, des points de renfort sont automatiquement cousus au début de la couture. Appuyez sur la touche « Point inverse » pour coudre un point de renfort et pour couper automatiquement le fil à la fin de la couture.

Couture S-29

COUTURE DES POINTS

Couture rabattue terminée

a Environ 12 mm (env. 1/2 pouce) b Envers

Rabattez le tissu le long de la ligne de

finition.

a Ligne de finition b Envers

Posez les deux rabats du côté du rabat le

plus court (coupé) et repassez-les.

a Endroit

Plis

Marquez les plis sur l'envers du tissu.

a Envers

Retournez le tissu et ne repassez que les

zones pliées.

a Envers

Pliez le rabat le plus long autour du plus

court et cousez le bord du pli.

a Envers

S-30

a Endroit

Sélectionnez et fixez le pied-de-biche

«I».
