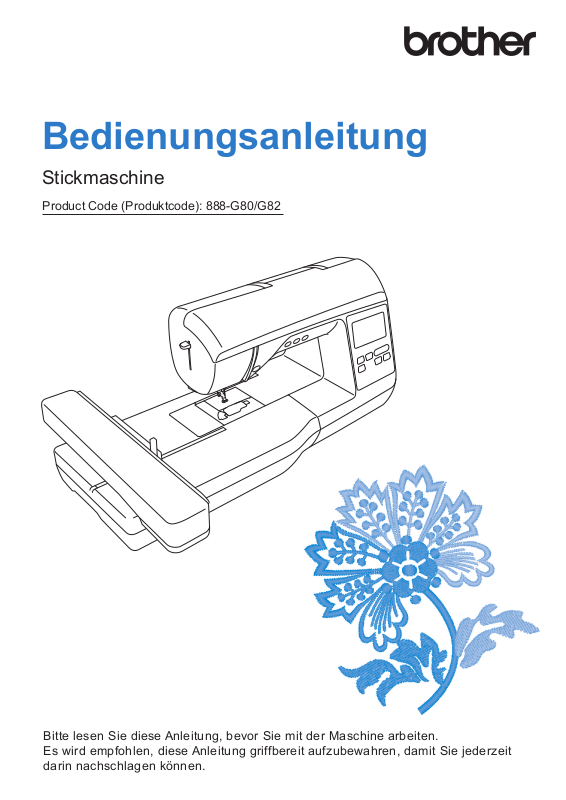

Brother Innov-is NV870SE User's Guide

Bedienungsanleitung

Stickmaschine

Product Code (Produktcode): 888-G80/G82

Bitte lesen Sie diese Anleitung, bevor Sie mit der Maschine arbeiten. Es wird empfohlen, diese Anleitung griffbereit aufzubewahren, damit Sie jederzeit darin nachschlagen können.

EINFÜHRUNG

Vielen Dank für den Erwerb dieser Maschine. Bevor Sie diese Maschine verwenden, lesen Sie den Abschnitt „WICHTIGE SICHERHEITSHINWEISE“ durch und anschließend diese Bedienungsanleitung, damit Sie ihre verschiedenen Funktionen richtig bedienen können. Darüber hinaus sollten Sie diese Bedienungsanleitung nach dem Lesen so aufbewahren, dass Sie sie in Zukunft schnell griffbereit haben, wenn Sie etwas nachsehen wollen.

WICHTIGE SICHERHEITSHINWEISE

Bitte lesen Sie diese Sicherheitshinweise bevor Sie die Maschine in Betrieb nehmen.

GEFAHR - Zur Vermeidung eines Stromschlags:

1Immer die Maschine unmittelbar nach dem Gebrauch, bei der Reinigung, bei der Durchführung von in dieser

Bedienungsanleitung erwähnten Wartungsmaßnahmen oder wenn die Maschine unbeaufsichtigt ist, von der Steckdose trennen.

ACHTUNG - Zur Vermeidung von Verbrennungen, Bränden, elektrischem

Schlag und Verletzungen:

2Immer die Maschine von der Steckdose trennen, wenn in der Bedienungsanleitung aufgeführte Einstellungen

durchgeführt werden.

• Um die Maschine vom Netz zu trennen, drücken Sie den Netzschalter der Maschine auf das Symbol „O“ und ziehen Sie dann den Netzstecker aus der Steckdose.

• Verbinden Sie die Maschine direkt mit der Steckdose. Verwenden Sie kein Verlängerungskabel.

• Immer die Maschine vom Netz trennen, wenn die Stromversorgung ausfällt.

3Elektrische Gefährdungen:

• Diese Maschine muss an einer Wechselstromquelle mit einem auf dem Typenschild angegebenen Nennwertbereich angeschlossen werden. Nicht an eine Gleichstromquelle oder einen Wechselrichter anschließen. Bei Unsicherheiten in der Stromversorgung wenden Sie sich an einen qualifizierten Elektriker.

• Der Gebrauch dieser Maschine ist nur in dem Land zugelassen, in dem das Gerät gekauft worden ist.

4Niemals die Maschine verwenden, wenn Stromkabel oder Stecker beschädigt sind, wenn sie nicht

ordnungsgemäß funktioniert, wenn sie heruntergefallen, beschädigt oder ins Wasser gefallen ist. Bringen Sie die Maschine zur Inspektion, Reparatur und für elektrische oder mechanische Einstellungen zum nächsten Brother-Vertragshändler.

• Sollten Sie während des Betriebs oder außerhalb des Betriebs der Maschine irgend etwas Ungewöhnliches an der Maschine wahrnehmen, z. B. einen Geruch, Wärmeentwicklung, Farbveränderung oder Verformung: Verwenden Sie die Maschine nicht weiter und ziehen Sie den Netzstecker.

• Die Maschine beim Transportieren immer am Haltegriff tragen. Andernfalls könnte die Maschine beschädigt werden oder herunterfallen, was zu Verletzungen führen kann.

• Achten Sie beim Anheben der Maschine darauf, keine plötzlichen oder unachtsamen Bewegungen auszuführen, die Verletzungen verursachen können.

WICHTIGE SICHERHEITSHINWEISE

5Immer den Arbeitsplatz sauber und aufgeräumt halten:

• Die Maschine niemals mit blockierten Belüftungsöffnungen betreiben. Die Belüftungsöffnungen der Maschine und das Fußpedal von Fusseln, Staub und Stoffabfällen freihalten.

• Keine Verlängerungskabel verwenden. Verbinden Sie die Maschine direkt mit der Steckdose.

• Keine Fremdkörper in eine Maschinenöffnung fallenlassen oder hineinstecken.

• Nicht in Bereichen benutzen, in denen Aerosol-(Spray)-Produkte verwendet werden oder Sauerstoff verabreicht wird.

• Nicht in der Nähe von Wärmequellen wie z. B. Öfen oder Bügeleisen verwenden. Die Maschine, das Netzkabel oder der genähte Stoff könnten sich sonst entzünden und Feuer oder elektrischen Schlag verursachen.

• Diese Nähmaschine nicht auf instabile Flächen, wie wackelige oder geneigte Tische, stellen. Die Maschine könnte herunterfallen und Verletzungen verursachen.

6Beim Sticken ist besondere Sorgfalt geboten:

• Immer aufmerksam auf die Nadel achten. Verwenden Sie keine verbogenen oder abgebrochenen Nadeln.

• Keine sich bewegenden Teile berühren. Besondere Vorsicht ist im Bereich der Maschinennadel geboten.

• Schalten Sie die Maschine aus, indem Sie den Netzschalter auf „O“ stellen, wenn Sie im Nadelbereich arbeiten.

• Keine beschädigte oder falsche Stichplatte verwenden. Dies kann zum Abbrechen der Nadel führen.

7Diese Maschine ist kein Spielzeug:

• Lassen Sie sie auf keinen Fall unbeaufsichtigt, wenn Kinder in der Nähe sind.

• Die Plastikumhüllung, in der diese Maschine geliefert wird, außerhalb der Reichweite von Kindern aufbewahren oder so entsorgen, dass sie nicht in Kinderhände gelangt. Erlauben Sie nicht, dass Kinder mit der Hülle spielen: Es besteht die Gefahr des Erstickens.

• Verwenden Sie die Maschine nicht im Freien.

8Für eine möglichst lange Lebensdauer Ihrer Maschine:

• Bewahren Sie diese Maschine an einem Ort auf, der vor direktem Sonnenlicht und hoher Luftfeuchtigkeit geschützt ist. Lagern Sie das Gerät nicht neben einem Heizkörper, einem heißen Bügeleisen oder anderen heißen Gegenständen.

• Benutzen Sie zur Reinigung des Gehäuses nur neutrale Seifen und Reinigungsmittel. Benzin, Verdünner und Scheuerpulver könnten das Gehäuse und die Maschine beschädigen und sollten daher nie verwendet werden.

• Lesen Sie immer zuerst das entsprechende Kapitel dieser Bedienungsanleitung, bevor Sie die Nadel und sonstige Teile auswechseln oder installieren, um eine korrekte Installation zu gewährleisten.

9Für Reparaturen und Einstellungen:

• Wenn die Lampe beschädigt ist, muss sie durch einen Brother-Vertragshändler ausgetauscht werden.

• Falls eine Funktionsstörung auftritt oder eine Einstellung erforderlich ist, lesen Sie zunächst die Fehlerdiagnosetabelle hinten in der Bedienungsanleitung, um die Maschine selbst zu überprüfen und einzustellen. Sofern die Störung sich nicht beheben lässt, wenden Sie sich bitte an ein autorisiertes Kundendienstzentrum in Ihrer Nähe.

Benutzen Sie die Maschine nur für den in der Bedienungsanleitung vorgesehenen Verwendungszweck.

Verwenden Sie das in dieser Bedienungsanleitung angegebene, vom Hersteller empfohlene Zubehör.

Änderungen am Inhalt dieser Bedienungsanleitung und den Produktspezifikationen vorbehalten.

Weitere Produktinformationen und Aktualisierungen finden Sie auf unserer Website unter www.brother.com

WICHTIGE SICHERHEITSHINWEISE

HEBEN SIE DIESE ANWEISUNGEN BITTE GUT AUF

Diese Maschine ist nur für den Hausgebrauch vorgesehen.

FÜR BENUTZER IN NICHT-EUROPÄISCHEN LÄNDERN

Dieses Gerät darf nicht von Personen (Kinder eingeschlossen) verwendet werden, deren körperliche und geistige Fähigkeiten oder Sinneswahrnehmung beeinträchtigt sind, und nicht von Personen, denen Erfahrung und Kenntnisse fehlen, sofern Sie nicht durch eine verantwortliche Person in die Benutzung des Gerätes eingewiesen wurden und beaufsichtigt werden. Kinder niemals unbeaufsichtigt lassen und sicherstellen, dass sie nicht mit dem Gerät spielen.

FÜR BENUTZER IN EUROPÄISCHEN LÄNDERN

Diese Maschine darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnden Kenntnissen und Erfahrungen nur dann verwendet werden, wenn diese beaufsichtigt werden oder eine Einweisung in den sicheren Gebrauch dieser Maschine erhalten haben und sie die damit verbundenen Risiken verstanden haben. Die Kinder dürfen mit dieser Maschine nicht spielen. Die Kinder dürfen die Reinigung und Wartungsarbeiten nur unter Aufsicht durchführen.

NUR FÜR ANWENDER IN GROSSBRITANNIEN,

IRLAND, MALTA UND ZYPERN

WICHTIG

• Falls die Steckersicherung ausgewechselt werden muss, eine von der ASTA gemäß BS 1362 genehmigte

Sicherung mit dem -Kennzeichen und dem Stecker entsprechenden Nennstrom verwenden.

• Stets den Sicherungsdeckel wieder einsetzen. Niemals Stecker ohne Sicherungsdeckel verwenden.

• Wenn der mit diesem Gerät gelieferte Stecker nicht in die vorhandene Steckdose passt, wenden Sie sich an Ihren

Brother-Vertragshändler, um den korrekten Stecker zu erhalten.

iii

WARENZEICHEN

IMPORTANT:

READ BEFORE DOWNLOADING, COPYING, INSTALLING OR USING. By downloading, copying, installing or using the software you agree to this license. If you do not agree to this license, do not download, install, copy or use the software.

Intel License Agreement For Open Source Computer Vision Library

Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

• Redistribution’s of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

• Redistribution’s in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.

• The name of Intel Corporation may not be used to endorse or promote products derived from this software without specific prior written permission.

This software is provided by the copyright holders and contributors “as is” and any express or implied warranties, including, but not limited to, the implied warranties of merchantability and fitness for a particular purpose are disclaimed. In no event shall Intel or contributors be liable for any direct, indirect, incidental, special, exemplary, or consequential damages (including, but not limited to, procurement of substitute goods or services; loss of use, data, or profits; or business interruption) however caused and on any theory of liability, whether in contract, strict liability, or tort (including negligence or otherwise) arising in any way out of the use of this software, even if advised of the possibility of such damage.

All information provided related to future Intel products and plans is preliminary and subject to change at any time, without notice.

VERWENDUNGSMÖGLICHKEITEN FÜR DIESE MASCHINE

B Grundfunktionen

Lesen Sie nach dem Kauf der Maschine unbedingt zuerst diesen Abschnitt. In diesem Abschnitt finden Sie ausführliche Beschreibungen der ersten Einstellungen und der fortgeschrittenen Funktionen dieser Maschine.

Kapitel 1 VORBEREITUNGEN

Einführung in die Hauptelemente und Bildschirme

Kapitel 2 STICKEN BEGINNEN

Einführung in die Vorbereitung und Funktionen für normales Sticken

seite B-2

seite B-25

E Sticken

Dieser Abschnitt enthält Anleitungen zum Bearbeiten von Stickmustern und Abrufen von gespeicherten Stickmustern.

Kapitel 1 STICKEN

Kunstvolles Sticken - durch Editieren der internen Stickmuster entwerfen Sie ganz einfach Ihre eigenen Stickdesigns.

seite E-2

A Anhang

Dieser Abschnitt enthält wichtige Informationen für den Betrieb dieser Maschine.

Kapitel 1 WARTUNG UND FEHLERDIAGNOSE

Beschreibung der verschiedenen Maßnahmen für Wartung und Fehlerdiagnose.

seite A-2

INHALT

EINFÜHRUNG ...................................................... i

WICHTIGE SICHERHEITSHINWEISE..................... i

WARENZEICHEN ................................................ iv

VERWENDUNGSMÖGLICHKEITEN FÜR DIESE

MASCHINE........................................................... v

B Grundfunktionen

Kapitel 1 VORBEREITUNGEN 2

Hauptelemente und ihre Bedienung ..................... 2

Maschine ............................................................................... 2

Nadel- und Nähfußbereich .......................................................... 3

Stickeinheit ............................................................................ 3

Funktionstasten ...................................................................... 4

Bedienfeld und Bedientasten .................................................. 4

Mitgeliefertes Zubehör ........................................................... 5

Optionales Zubehör............................................................... 6

Maschine ein- und ausschalten ............................. 7

Einschalten der Maschine....................................................... 8

Ausschalten der Maschine...................................................... 8

Erstes Auswählen der Maschineneinstellung........................... 8

LCD-Betrieb.......................................................... 9

LCD-Bildschirm...................................................................... 9

Verwenden der Einstellungstaste .......................................... 10

Einstellen der Empfindlichkeit der Bedientasten.................... 12

Speichern eines Einstellungsbildschirms auf einen

USB-Stick............................................................................. 13

Überprüfen von Betriebsfunktionen...................................... 13

Aufwickeln/Einsetzen der Spule ......................... 14

Aufspulen des Unterfadens................................................... 14

Einsetzen der Spule.............................................................. 17

Einfädeln des Oberfadens ................................... 19

Einfädeln des Oberfadens..................................................... 19

Einfädeln des Fadens in die Nadel........................................ 21

Manuelles Einfädeln der Nadel (ohne den Nadeleinfädler) ... 22

Auswechseln der Nadel ...................................... 23

Überprüfen der Nadel .......................................................... 23

Auswechseln der Nadel........................................................ 23

Kapitel 2 STICKEN BEGINNEN 25

Sticken Schritt für Schritt ................................... 25

Anbringen der Stickeinheit ................................. 26

Sticken eines schönen Abschlusses ..................... 28

Vorbereiten des Stoffes....................................... 29

Anbringen von Aufbügelvlies (Unterlegmaterial) am Stoff..... 29

Einspannen des Stoffes in den Stickrahmen .......................... 30

Sticken von kleinen Stoffteilen oder von Ecken..................... 32

Einsetzen des Stickrahmens ................................ 33

Auswählen von Stickmustern.............................. 34

Urheberrechtliche Information ............................................. 34

Stickmusterarten................................................................... 34

Auswählen eines Stickmusters.............................................. 34

Überprüfen der Stickposition ............................. 35

Prüfen der Stickposition........................................................ 35

Vorschau auf das Stickmuster............................................... 35

Sticken................................................................ 36

Sticken von Mustern............................................................. 36

Ändern der Garnfarben-Anzeige........................................... 37

E Sticken

Kapitel 1 STICKEN 2

Auswählen von Mustern....................................... 2

Auswählen von Stickdesigns/Brother „Auswahl“/

Blumenalphabet .................................................................... 2

Auswahl von Buchstabenmustern .......................................... 2

Auswahl von Umrandungen .................................................. 4

Editieren von Mustern .......................................... 5

Verschieben des Musters ....................................................... 6

Ändern der Mustergröße........................................................ 6

Drehen des Musters............................................................... 6

Ändern der Fadenfarbe.......................................................... 7

Horizontale Spiegelung des Stickbildes.................................. 7

Ändern der Stichdichte (nur alphabetische Zeichen und

Umrandungen) ...................................................................... 7

Löschen von Mustern............................................................. 7

Vergrößerte Bildschirmanzeige von Mustern.......................... 8

Nach dem Editieren ............................................................... 8

Editieren von Buchstabenmustern........................ 9

Ändern der Farben von Buchstabenmustern........................... 9

Umschalten zwischen vertikalem und horizontalem Text ...... 9

Ändern der Schriftart von eingegebenen Buchstaben ........... 10

Ändern des Buchstabenabstands.......................................... 10

Verringern des Buchstabenabstands..................................... 10

Kombinierte Buchstabenmuster trennen............................... 10

Editieren einzelner Zeichen ................................................. 11

Ändern der Anordnung von Buchstabenmustern.................. 12

Kombinieren von Mustern.................................. 13

Editieren von kombinierten Stickmustern............................. 13

Sticken von kombinierten Mustern....................................... 14

Editieren aller Muster......................................... 15

Verschieben des Musters ..................................................... 15

Drehen des Musters............................................................. 15

Ausrichten des Stickmusters und der Nadel ......................... 15

Sticken von verbundenen Buchstaben ................................. 16

Stickanwendungen ............................................. 18

Sticken von Stickmustern mit Applikationen ........................ 18

Applikationen unter Verwendung eines

Rahmenmusters (1) .............................................................. 20

Applikationen unter Verwendung eines

Rahmenmusters (2) .............................................................. 21

Sticken von geteilten Stickmustern....................................... 22

Einstellungen während des Stickens ................... 23

Wenn der Unterfaden aufgebraucht ist ................................ 23

Wenn der Faden während des Stickens reißt........................ 24

Wieder von vorne beginnen ................................................ 24

Fortsetzen eines Musters nach einer Stromunterbrechung .... 24

Änderung von Stickeinstellungen ....................... 26

Einstellen der Fadenspannung.............................................. 26

Einstellen der Spulenkapsel (ohne Schraubenmarkierung).... 27

Automatisches Fadenabschneiden

(FARBENENDE ABSCHNEIDEN).......................................... 28

Einstellen der Stickgeschwindigkeit...................................... 28

Ändern der „Stickrahmen-anzeige“...................................... 28

Auswahl/Anzeige von Mustern entsprechend der

Stickrahmengröße................................................................ 29

Ändern der Hintergrundfarben der Stickmuster .................... 30

Festlegen der Größe von Stickmuster-Miniaturbildern.......... 30

Verwenden der Speicherfunktion....................... 31

Vorsichtsmaßnahmen bei der Verwendung von

Stickdaten............................................................................ 31

Speichern von Stickmustern in den Speicher der

Maschine............................................................................. 32

Speichern von Stickmustern auf einen USB-Stick................. 33

Laden von Stickmustern aus dem Speicher der Maschine .... 33

Abrufen von einem USB-Stick.............................................. 34

A Anhang

Kapitel 1 WARTUNG UND

FEHLERDIAGNOSE 2

Pflege und Wartung.............................................. 2

Einschränkungen beim Ölen.................................................. 2

Vorsichtsmaßnahmen für das Aufbewahren der Maschine ..... 2

Reinigen des LCD-Bildschirms............................................... 2

Reinigen des Nähmaschinen-Gehäuses.................................. 2

Greiferreinigung..................................................................... 2

Informationen zur Wartungsmeldung ..................................... 4

Der Touchscreen funktioniert nicht........................................ 4

Signalton................................................................................ 4

Auswechseln des Stickfußes................................................... 5

Fehlerdiagnose ..................................................... 6

Problemliste........................................................................... 6

Fehlermeldungen ................................................................. 10

Technische Daten............................................... 12

Aktualisieren der Maschinensoftware mit einem

USB-Stick ........................................................... 13

Index .................................................................. 14

INHALT

vii

INHALT

viii

Grundfunktionen

In diesem Abschnitt finden Sie ausführliche Beschreibungen der ersten Einstellungen und der fortgeschrittenen Funktionen dieser Maschine.

Die Seitennummer beginnt in diesem Abschnitt mit „B“.

Kapitel1 VORBEREITUNGEN.................................................... B-2

Kapitel2 STICKEN BEGINNEN................................................ B-25

Hauptelemente und ihre Bedienung

Kapitel 1

VORBEREITUNGEN

Hauptelemente und ihre Bedienung

Nachfolgend werden die Hauptelemente der Maschine und ihre Funktion beschrieben. Bevor Sie die Maschine verwenden, lesen Sie bitte diese Beschreibungen sorgfältig durch, um sich mit den Bezeichnungen und Positionen der Hauptelemente vertraut zu machen.

Maschine

■ Vorderansicht

■ Rechte Seite/Rückansicht

1 Obere Abdeckung

Öffnen Sie die obere Abdeckung, um die Garnrolle auf den Garnrollenstift zu setzen.

2 Fadenführungsplatte

Führen Sie beim Einfädeln des Oberfadens den Faden um die Fadenführungsplatte herum.

3 Fadenführung zum Aufspulen des Unterfadens und

Spannungsscheibe

Führen Sie zum Aufspulen des Unterfadens den Faden unter diese Fadenführung und um die Spannungsscheibe herum.

4 Garnrollenkappe

Verwenden Sie die Garnrollenkappe zum Festhalten der Garnrolle.

5 Garnrollenstift

Setzen Sie eine Garnrolle auf den Garnrollenstift.

6 Aufspulvorrichtung

Verwenden Sie zum Aufspulen des Unterfadens die Aufspulvorrichtung.

7 LCD-Bildschirm (Flüssigkeitskristallanzeige)

Auf dem LCD-Bildschirm werden Mustereinstellungen und Fehlermeldungen angezeigt. (seite B-9)

8 Bedienfeld

Im Bedienfeld können Stickmuster ausgewählt und bearbeitet sowie Anwendungsfunktionen der Maschine ausgewählt werden (seite B-4).

9 Funktionstasten

Verwenden Sie diese Tasten zur Bedienung der Maschine. (seite B-4)

0 Stickeinheit

Setzen Sie zum Sticken die Stickeinheit ein. (seite B-26)

A Fadenabschneider

Führen Sie die Fäden durch den Fadenabschneider, um sie abzuschneiden.

B Nadeleinfädlerhebel

Verwenden Sie den Nadeleinfädlerhebel zum Einfädeln der Nadel.

1 Handrad

Drehen Sie das Handrad in Ihre Richtung (gegen den Uhrzeigersinn), um die Nadel anzuheben und zu senken und einen Stich zu nahen.

2 Tragegriff

Für den sicheren und bequemen Transport der Maschine.

3 Nähfußhebel

Stellen Sie den Nähfußhebel nach oben oder unten, um den Nähfuß anzuheben bzw. abzusenken.

4 Netzschalter

Mit dem Netzschalter schalten Sie die Maschine ein und aus.

5 Netzbuchse

Stecken Sie den Gerätestecker des Netzkabels in die Netzbuchse an der Maschine.

6 Belüftungsöffnung

Die Belüftungsöffnung ermöglicht die Luftzirkulation um den Motor herum. Verdecken Sie daher die Belüftungsöffnung nicht, wenn Sie die Maschine benutzen.

7 USB-Anschluss (für einen USB-Stick)

Um Stickmuster von einem USB-Stick zu importieren, setzen Sie den USB-Stick direkt in den USB-Anschluss ein.

B-2

Hauptelemente und ihre Bedienung

VORSICHT

Nadel- und Nähfußbereich

1 Fadenführung an der Nadelstange

Führen Sie den Oberfaden durch die Fadenführung an der Nadelstange.

2 Stichplatte 3 Stichplattenabdeckung

Entfernen Sie die Stichplattenabdeckung zum Reinigen von Spulenkapsel und Greiferbahn.

4 Spulenfachabdeckung/Spulenkapsel

Entfernen Sie die Spulenfachabdeckung und legen Sie die Spule in die Spulenkapsel ein.

5 Stickfuß

Der Stickfuß unterstützt die Kontrolle der Stoffflexibilität für eine bessere Stichkonsistenz.

6 Stickfußschraube

Verwenden Sie die Stickfußschraube zum Befestigen des Stickfußes.

Stickeinheit

1 Stickrahmenhalter

Setzen Sie den Stickrahmen zur Befestigung in den Stickrahmenhalter ein. (seite B-33)

2 Rahmensicherungshebel

Drücken Sie den Rahmensicherungshebel nach unten, um den Stickrahmen zu sichern. (seite B-33)

3 Anschluss für Stickeinheit

Stecken Sie den Stickeinheit-Anschluss in die Anschlussbuchse, wenn Sie die Stickeinheit installieren. (seite B-26)

4 Wagen

Der Wagen bewegt den Stickrahmen beim Sticken automatisch. (seite B-26)

5 Freigabeknopf (unter der Stickeinheit)

Drücken Sie den Freigabeknopf zum Abnehmen der Stickeinheit. (seite B-27)

VORBEREITUNGEN

• Schalten Sie die Maschine aus, bevor Sie die Stickeinheit einsetzen oder abnehmen.

• Nach dem Einsetzen des Stickrahmens in den Stickrahmenhalter, achten Sie darauf, dass der Rahmensicherungshebel richtig abgesenkt ist.

Grundfunktionen B-3

Hauptelemente und ihre Bedienung

VORSICHT

bcd

Hinweis

b c

Funktionstasten

1 Taste „Start/Stopp“

Drücken Sie die Taste „Start/Stopp“, um mit dem Sticken zu beginnen oder das Sticken zu beenden. Je nach Betriebsmodus nimmt die Taste eine andere Farbe an.

Grün: Die Maschine ist zum Sticken bereit oder

stickt. Rot: Die Maschine kann nicht sticken. Orange: Die Maschine wickelt den Unterfaden auf

oder die Spulerwelle wurde nach rechts

verschoben.

2 Taste „Nadelposition“

Drücken Sie die Taste „Nadelposition“, um die Nadel anzuheben bzw. abzusenken.

3 Taste „Fadenabschneider“

Drücken Sie nach dem Sticken die Taste „Fadenabschneiden“, um den Ober- und Unterfaden abzuschneiden.

4 Taste „Nähfußhebel“

Drücken Sie diese Taste, um den Nähfuß zu senken und den Stoff festzuhalten. Drücken Sie diese Taste erneut, um den Nähfuß wieder anzuheben.

• Drücken Sie nicht (Taste „Fadenabschneider“), nachdem die Fäden bereits abgeschnitten sind. Andernfalls kann die Nadel abbrechen, der Faden sich verwickeln oder die Maschine beschädigt werden.

Bedienfeld und Bedientasten

1 LCD (Flüssigkristallanzeige) (Touchscreen)

Die ausgewählten Mustereinstellungen und Meldungen werden angezeigt. Berühren Sie zur Bedienung die auf dem LCD-Bildschirm dargestellten Tasten. Weitere Informationen dazu, siehe „LCD-Betrieb“ auf Seite B-9.

2 Vorherige Seite

Ruft den vorhergehenden Bildschirm auf, wenn es noch Inhalte gibt, die im LCD gerade nicht angezeigt werden.

3 Nächste Seite

Ruft den nächsten Bildschirm auf, wenn es noch Inhalte gibt, die im LCD gerade nicht angezeigt werden.

4 Hilfetaste

Drücken Sie diese Taste, um Hilfe zur Bedienung der Maschine aufzurufen.

5 Einstellungstaste

Zum Setzen der Nadelstopp-Position, des Summtons u. a.

6 Sticktaste

Drücken Sie diese Taste zum Ausführen von Stickereien.

7 Taste „Zurück“

Drücken, um zum vorherigen Bildschirm zurückzukehren.

8 Taste „Nähfuß-/Nadelwechsel“

Drücken Sie diese Taste vor dem Auswechseln der Nadel, des Nähfußes usw. Diese Taste sperrt alle Tasten- und Schalterfunktionen, um einen Betrieb der Nähmaschine zu verhindern.

B-4

• Die Bedientasten dieser Maschine sind kapazitive Berührungssensoren. Bedienen Sie die Tasten durch direktes Berühren mit dem Finger. Das Ansprechverhalten der Tasten variiert je nach Benutzer. Der auf die Tasten ausgeübte Druck wirkt sich nicht auf das Ansprechverhalten der Tasten aus.

• Da die Reaktion der Bedientasten je nach Benutzer variieren kann, können Sie die Einstellung unter „Einstellen der Empfindlichkeit der Bedientasten“ auf Seite B-12 anpassen.

• Wenn Sie einen elektrostatischen Touchpen verwenden, achten Sie darauf, dass seine Spitze mindestens 8 mm groß ist. Verwenden Sie keinen Touchpen mit einer dünnen oder speziell geformten Spitze.

Hauptelemente und ihre Bedienung

Mitgeliefertes Zubehör

Das mitgelieferte Zubehör kann entsprechend dem gekauften Maschinenmodell von der Tabelle unten abweichen. Weitere Informationen zu mitgeliefertem Zubehör und den entsprechenden Bestellnummern für Ihre Maschine finden Sie in der Kurzanleitung.

1. 2. 3. 4. 5. 6.

Stickfuß „U“ Nadelsatz

7. 8. 9. 10. 11. 12.

Schraubendreher (groß) Schraubendreher (klein) L-förmiger Schraubendreher Scheibenförmiger

13. 14. 15. 16. 17.

Garnrollenkappe (klein) Garnrolleneinsatz

18. 19. 20. 21. 22. 23.

Unterfaden der Gewichtsklasse Poly 90

3 Nadeln 75/11 1 Nadel 90/14

(Mini-King-Garnrolle)

Zubehörtasche Staubabdeckung Bedienungsanleitung Kurzanleitung Stickmuster-Katalog

Spule (4) Eine ist in der Maschine.

Spulennetz Spulenkapsel

Pfeiltrenner Schere Reinigungspinsel

Schraubendreher

(ohne Schraubenmarkierung) (in der Maschine)

Garnrollenkappe (groß) Garnrollenkappe (mittel)

Stickrahmenset (extragroß) 26 cm (H) × 16 cm (W) (10-1/4 Zoll (H) × 6-1/4 Zoll (W))

In der Maschine

VORBEREITUNGEN

Grundfunktionen B-5

Hauptelemente und ihre Bedienung

Anmerkung

Optionales Zubehör

Folgendes optionales Zubehör kann separat erworben werden. Weitere Informationen zu optionalem Zubehör und den entsprechenden Bestellnummern finden Sie in der Kurzanleitung.

1. 2. 3.

Stickrahmenset (groß) 18 cm (H) × 13 cm (W) (7 Zoll (H) × 5 Zoll (W))

Stickrahmenset (mittel) 10 cm (H) × 10 cm (W) (4 Zoll (H) × 4 Zoll (W))

Stickrahmenset (klein) 2 cm (H) × 6 cm (W) (1 Zoll (H) × 2-1/2 Zoll (W))

4. 5. 6. 7.

Bordüren-Stickrahmenset 18 cm (H) × 10 cm (W) (7 Zoll (H) × 4 Zoll (W))

Quadratischer Stickrahmen 15 cm (H) × 15 cm (W) (6 Zoll (H) × 6 Zoll (W))

Unterlegmaterial für Stickereien

Wasserlösliche Stickfolie

• Sonderzubehör und Ersatzteile erhalten Sie bei Ihrem nächsten Brother-Fachhändler.

• Alle Spezifikationen sind zum Zeitpunkt des Drucks korrekt angegeben. Beachten Sie bitte, dass manche Spezifikationen ohne Ankündigung geändert werden können.

• Besuchen Sie einen autorisierten Brother-Händler in Ihrer Nähe, um eine vollständige Liste des optionalen Zubehörs Ihrer Maschine zu erhalten.

• Benutzen Sie ausschließlich das für diese Maschine empfohlene Zubehör.

B-6

Maschine ein- und ausschalten

ACHTUNG

VORSICHT

Maschine ein- und ausschalten

• Als Stromquelle darf nur gewöhnlicher Haushaltsstrom verwendet werden. Das Verwenden andersartiger

Stromquellen kann Brand, elektrischen Schlag und Beschädigung der Maschine zur Folge haben.

• Achten Sie darauf, dass die Netzkabelstecker fest in der Steckdose und sicher in der Netzbuchse der

Nähmaschine sitzen. Andernfalls kann es zu Bränden oder Stromschlägen kommen.

• Stecken Sie den Netzkabelstecker nicht in eine Steckdose, die sich nicht in einwandfreiem Zustand

befindet.

• Schalten Sie die Maschine in den folgenden Situationen am Netzschalter aus und ziehen Sie den Stecker

aus der Steckdose: Wenn Sie die Maschine unbeaufsichtigt stehen lassen Wenn Sie die Maschine nicht länger benutzen Wenn während der Benutzung ein Stromausfall auftritt Wenn die Maschine aufgrund eines schlechten oder nicht vorhandenen Anschlusses nicht richtig funktioniert Bei Gewitter

VORBEREITUNGEN

• Verwenden Sie nur das mitgelieferte Netzkabel.

• Benutzen Sie diese Maschine nicht mit Verlängerungskabeln oder Mehrfachsteckdosen, in die andere

Geräte eingesteckt sind, da dies Brandgefahr oder die Gefahr eines elektrischen Schlags in sich birgt.

• Ziehen Sie den Stecker nicht mit nassen Händen aus der Steckdose, da dies zu einem elektrischen Schlag

führen kann.

• Bevor Sie den Stecker aus der Steckdose ziehen, schalten Sie den Netzschalter der Maschine aus und

ziehen Sie dann den Stecker aus der Steckdose. Das Ziehen am Netzkabel kann zu Beschädigungen des Kabels sowie zu einem Brand und einem elektrischem Schlag führen.

• Das Netzkabel darf keinesfalls durchtrennt, beschädigt, verändert, gewaltsam verbogen, gezogen,

verdreht oder aufgerollt werden. Darüber hinaus dürfen keine schweren Gegenstände auf das Kabel gestellt werden, oder das Kabel hohen Temperaturen ausgesetzt werden, da dies zu Beschädigungen des Kabels und infolge dessen zu einem Brand und einem elektrischem Schlag führen kann. Bringen Sie die Maschine bei Beschädigung des Netzkabels oder -steckers zur Reparatur zu Ihrem BrotherVertragshändler, bevor Sie sie weiterverwenden.

• Wenn die Maschine längere Zeit nicht benutzt werden soll, ziehen Sie den Stecker aus der Steckdose, da

sonst Brandgefahr besteht.

• Schalten Sie die Maschine mit dem Netzschalter aus oder ziehen Sie den Netzstecker aus der Steckdose,

wenn Sie die Nähmaschine nicht benutzen oder unbeaufsichtigt lassen.

• Wenn Sie Wartungsarbeiten durchführen oder Abdeckungen abnehmen, muss die Maschine vom Netz

getrennt werden.

Grundfunktionen B-7

Maschine ein- und ausschalten

Anmerkung

Einschalten der Maschine

Achten Sie darauf, dass die Maschine ausgeschaltet ist

(der Netzschalter steht auf „ “), und stecken Sie dann den Netzstecker in die Netzbuchse auf der rechten Seite der Maschine.

Stecken Sie den Netzstecker in eine

Haushaltssteckdose.

1 Netzbuchse 2 Netzschalter

Drücken Sie zum Einschalten der Maschine rechts an

der Maschine auf die rechte Seite des Netzschalters (so dass er auf „l“ steht).

Ausschalten der Maschine

Wenn Sie fertig sind und die Maschine nicht mehr benötigen, schalten Sie sie aus. Außerdem sollten Sie sich vergewissern, dass die Maschine ausgeschaltet ist, bevor Sie sie an einen anderen Ort transportieren.

Stellen Sie sicher, dass die Maschine nicht stickt.

Drücken Sie zum Ausschalten der Maschine rechts an

der Maschine auf den Netzschalter in Richtung des Symbols „ “.

Erstes Auswählen der Maschineneinstellung

Wenn Sie die Maschine zum ersten Mal einschalten, wählen Sie die gewünschte Sprache. Folgen Sie nach der automatischen Anzeige des Einstellungsbildschirms der folgenden Anleitung.

Drücken Sie und zur Auswahl der Sprache.

→ Nählicht, LCD und die Taste „Start/Stopp“ leuchten

auf, wenn die Maschine eingeschaltet wird.

• Nach dem Einschalten der Maschine ertönt durch die Bewegung der Nadel ein Geräusch; dies ist keine Störung.

• Wird die Maschine während des Stickens ausgeschaltet, wird der Vorgang nach dem Wiedereinschalten fortgesetzt.

Nach dem Einschalten der Maschine wird der Startfilm

angezeigt. Drücken Sie auf eine beliebige Stelle auf dem Bildschirm.

Drücken Sie .

B-8

LCD-Betrieb

LCD-Bildschirm

Nach dem Einschalten wird ggf. ein Startfilm angezeigt. Wenn Sie während der Startfilmwiedergabe mit dem Finger auf den LCDBildschirm tippen, erscheint der Auswahlbildschirm. Drücken Sie mit dem Finger am Bildschirm eine Taste, um ein Stickmuster oder eine Maschinenfunktion auszuwählen, oder um die mit der Taste bezeichnete Funktion auszuführen.

Der Stickarm fährt in die Ausgangsposition und dann wird der folgende Bildschirm angezeigt.

VORBEREITUNGEN

1 Stickmuster 2 Brother „Exclusives“ 3 Blumenalphabet 4 Buchstabenmuster 5 Umrandungen 6 Drücken Sie diese Taste, um die Stickeinheit zum

Abnehmen zu positionieren

7 Im Speicher der Maschine gespeicherte Muster 8 Auf dem USB-Stick gespeicherte Muster

Grundfunktionen B-9

LCD-Betrieb

Verwenden der Einstellungstaste

Drücken Sie zur Änderung der Standardeinstellungen (Nadelstopp-Position, Stickgeschwindigkeit, Eröffnungs-Display usw.). Drücken Sie nach dem Ändern von erforderlichen Einstellungen.

■ Stickeinstellungen

Seite 1Seite 2Seite 3

1 Wählen Sie den Stickrahmen, der verwendet und als Hilfslinie angezeigt werden soll. Ausführliche Informationen, siehe „Ändern

der „Stickrahmen-anzeige““ im Abschnitt „Sticken“.

2 Bei Einstellung „ON“ kann das Stickmuster entsprechend der unter

Ausführliche Informationen, siehe „Auswahl/Anzeige von Mustern entsprechend der Stickrahmengröße“ im Abschnitt „Sticken“.

3 Ändern der Garnfarben-Anzeige im Bildschirm „Sticken“; Garnnummer, Farbname. (seite B-37). 4 Wenn die Stickgarnnummer „#123“ gewählt ist, können Sie aus sechs verschiedenen Garnmarken wählen. (seite B-37). 5 Einstellung der maximalen Stickgeschwindigkeit. Ausführliche Informationen, siehe „Einstellen der Stickgeschwindigkeit“ im

Abschnitt „Sticken“.

6 Einstellung der Fadenspannung zum Sticken. Ausführliche Informationen, siehe „Einstellen der Fadenspannung“ im Abschnitt

„Sticken“.

7 Einstellung der Höhe des Stickfußes während des Stickens. (seite B-29). 8 Ändern der Hintergrundfarbe für den Stickbereichbildschirm. Ausführliche Informationen, siehe „Ändern der Hintergrundfarben

der Stickmuster“ im Abschnitt „Sticken“.

9 Ändern der Hintergrundfarbe für den Miniaturansichtbereich. Ausführliche Informationen, siehe „Ändern der Hintergrundfarben

der Stickmuster“ im Abschnitt „Sticken“.

1 gewählten Stickrahmengröße ausgewählt werden.

Seite 4

0 Drücken zur Eingabe der Größe von Stickmuster-Miniaturbildern. Ausführliche Informationen, siehe „Festlegen der Größe von

Stickmuster-Miniaturbildern“ im Abschnitt „Sticken“.

A Ändern der Anzeigeeinheiten (mm/Zoll).

B-10

■ Allgemeine Einstellungen

Anmerkung

C D

Seite 5 Seite 6 Seite 7

B Wählen Sie, ob die Nadel-Stopp-Position (die Position, in der sich die Nadel befindet, wenn die Maschine nicht in Betrieb ist)

oben oder unten sein soll.

C Wählen Sie, ob bei der Bedienung ein Signalton ertönen soll. Ausführliche Informationen, siehe „Signalton“ im Abschnitt

„Anhang“.

D Wählen Sie, ob der Startbildschirm nach dem Einschalten der Maschine angezeigt werden soll. E Wählen Sie die Anzeigesprache. (seite B-12) F Wählen Sie, ob das Nählicht für den Nadel- und Arbeitsbereich eingeschaltet werden soll. G Wählen Sie die Empfindlichkeit der Bedientasten. (seite B-12) H Anzeige des Servicezählers, der Sie daran erinnern soll, die Nähmaschine zur regelmäßigen Wartung zu bringen. (Weitere

Informationen dazu erhalten Sie von Ihrem Brother-Vertragshändler.)

I Anzeige der Gesamtanzahl von Stichen, die mit dieser Maschine genäht worden sind. J „No.“ ist die interne Maschinennummer für die Maschine. K Anzeige der Programmversion des LCD-Feldes.

LCD-Betrieb

VORBEREITUNGEN

• In Ihrer Nähmaschine ist die neueste Programmversion installiert. Von Ihrem Brother-Fachhändler oder unter „ http://support.brother.com/ Informationen, siehe „Aktualisieren der Maschinensoftware mit einem USB-Stick“ im Abschnitt „Anhang“.

• Drücken Sie , um den aktuellen Einstellungsbildschirm auf einen USB-Stick zu speichern. (seite B-13)

“ erhalten Sie weitere Informationen über zukünftige Updates. Ausführliche

Grundfunktionen B-11

LCD-Betrieb

Hinweis

■ Auswählen der Bildschirmsprache

Drücken Sie .

Rufen Sie Seite 5 auf.

Wählen Sie mit und die Bildschirmsprache.

1 Anzeige der Sprache

Drücken Sie , um zum Ausgangsbildschirm

zurückzukehren.

Einstellen der Empfindlichkeit der Bedientasten

Stellen Sie die „Eingabe-empfindl.“ durch Drücken von

/ ein.

• Je höher die Einstellung, umso empfindlicher sind die Tasten. Die Standardeinstellung ist „3“.

• Es wird empfohlen, bei Verwendung eines elektrostatischen Touchpens die höchste Stufe einzustellen.

Die Empfindlichkeit der Bedientasten können Sie in fünf Stufen einstellen. Rufen Sie zur Einstellung der gewünschten Stufe den Einstellungsbildschirm auf.

1 Bedientasten

Drücken Sie , um den Einstellungsbildschirm

anzuzeigen.

Rufen Sie durch Drücken von / die Seite 6 auf.

Drücken Sie „Start“.

→ Der Einstellungsbildschirm wird angezeigt.

Drücken Sie , um zum vorherigen Bildschirm

zurückzukehren.

■ Wenn die Maschine auf die Berührung einer Bedientaste nicht reagiert

Halten Sie (Taste „Fadenabschneider“) gedrückt und schalten Sie die Maschine ein, um die Einstellungen zurückzusetzen. Rufen Sie den Einstellungsbildschirm auf

und ändern Sie die Einstellung erneut.

B-12

Speichern eines Einstellungsbildschirms auf

4321

5 6 7

einen USB-Stick

Ein Abbild des Einstellungsbildschirms kann als BMP-Datei gespeichert werden.

Setzen Sie den USB-Stick in den USB-Anschluss rechts

an der Maschine ein.

1 USB-Anschluss 2 USB-Stick

Drücken Sie .

→ Es wird der Einstellbildschirm angezeigt. Wählen Sie

die Seite des Einstellungsbildschirms, ändern Sie die Einstellungen nach Bedarf und speichern Sie ein Abbild des Bildschirms.

Drücken Sie .

→ Die Bilddatei wird auf den USB-Stick gespeichert.

Entfernen Sie den USB-Stick. Später können Sie das

gespeicherte Bild mit einem Computer prüfen.

• Die Dateien für Abbilder des Einstellungsbildschirms werden als „S######.bmp“ im Ordner „bPocket“ gespeichert.

LCD-Betrieb

Wählen Sie den Punkt, der angezeigt werden soll.

1 Einfädeln des Oberfadens 2 Aufspulen des Unterfadens 3 Einsetzen der Spule 4 Auswechseln der Nadel 5 Stickeinheit anbringen 6 Stickrahmen anbringen 7 Anbringen des Stickfußes

→ Auf dem ersten Bildschirm wird das Verfahren für das

ausgewählte Thema angezeigt.

• Wenn Sie drücken, wird wieder der Auswahlbildschirm angezeigt.

Drücken Sie zur Anzeige der nächsten Seite.

Wenn Sie drücken, wird die vorhergehende Seite angezeigt.

Wenn Sie fertig sind, drücken Sie zweimal .

VORBEREITUNGEN

Überprüfen von Betriebsfunktionen

Schalten Sie die Maschine ein.

→ Der LCD-Bildschirm wird eingeschaltet.

Drücken Sie auf eine beliebige Stelle auf dem LCD-

Bildschirm.

Drücken Sie auf im Bedienfeld.

→ Der Hilfebildschirm der Maschine wird angezeigt.

Grundfunktionen B-13

Aufwickeln/Einsetzen der Spule

VORSICHT

Anmerkung

Aufwickeln/Einsetzen der Spule

• Verwenden Sie nur die speziell für diese Maschine entwickelte Spule (Teilenummer: SA156, SFB: XA5539-151). Die Verwendung anderer Spulen kann zu Beschädigungen der Maschine und Verletzungen führen.

• Die mitgelieferte Spule wurde speziell für diese Maschine entwickelt. Wenn Sie Spulen von anderen Modellen verwenden, funktioniert die Maschine nicht einwandfrei. Verwenden Sie nur die im Lieferumfang enthaltene Spule oder Spulen desselben Typs (Teilenummer: SA156, SFB: XA5539-151).

SA156 ist eine Class15-Spule.

Öffnen Sie die obere Abdeckung.

Setzen Sie die Spule so auf die Welle der

Aufspulvorrichtung, dass die Feder in der Welle in die Kerbe der Spule passt. Drücken Sie leicht auf die Spule, bis sie einrastet.

* Tatsächliche Größe

1 Dieses Modell 2 Andere Modelle 3 11,5 mm (ca. 7/16 Zoll)

Aufspulen des Unterfadens

In diesem Abschnitt wird beschrieben, wie der Unterfaden aufgespult werden kann.

1 Kerbe 2 Feder an der Welle der Aufspulvorrichtung

Schieben Sie die Aufspulvorrichtung in Pfeilrichtung,

bis sie einrastet.

• Die Taste „Start/Stopp“ leuchtet orange.

Nehmen Sie die Garnrollenkappe heraus, die auf dem

Garnrollenstift sitzt.

1 Garnrollenstift 2 Garnrollenkappe

• Achten Sie beim Aufspulen des Unterfadens für

eine Stickerei darauf, dass Sie das für diese Maschine empfohlene Garn als Unterfaden verwenden.

B-14

Setzen Sie die Garnrolle für die Spule auf den

VORSICHT

Anmerkung

Garnrollenstift.

Schieben Sie die Garnrolle so auf den Stift, dass sie horizontal liegt und sich der Faden vorne unten abwickelt.

• Wenn die Garnrolle nicht richtig eingesetzt wird, rollt der Faden falsch ab und verwickelt sich möglicherweise auf dem Garnrollenstift.

Setzen Sie die Garnrollenkappe auf die Garnrolle.

Schieben Sie die Garnrollenkappe mit der runden Seite links so weit wie möglich nach rechts (siehe Abbildung).

Aufwickeln/Einsetzen der Spule

• Wenn Sie einen sehr feinen, kreuzweise aufgespulten Faden verwenden, lassen Sie etwas Abstand zwischen der Garnrollenkappe und der Garnrolle.

1 Garnrollenkappe (klein) 2 Garnrolle (kreuzweise aufgespulter Faden) 3 Lücke

• Wenn Sie ein Garn verwenden, das sich schnell abwickelt, wie z. B. transparenter Nylon-Faden oder Metallic-Faden, legen Sie das im Lieferumfang enthaltene Spulennetz über die Garnrolle, bevor Sie diese auf den Garnrollenstift setzen. Wenn das Spulennetz zu lang ist, falten Sie es, bis es der Garnrollengröße angepasst ist.

VORBEREITUNGEN

• Wenn Sie die Garnrolle oder die Garnrollenkappe nicht richtig einsetzen, kann sich der Faden auf dem Garnrollenstift verwickeln und die Nadel dadurch abbrechen.

• Garnrollenkappen sind in drei Größen verfügbar, sodass Sie eine Kappe auswählen können, die am besten auf die verwendete Garnrollengröße passt. Wenn die Garnrollenkappe zu klein für die verwendete Garnrolle ist, kann sich der Faden in dem Schlitz am Rand der Garnrolle verfangen und die Maschine beschädigt werden.

1 Spulennetz 2 Garnrolle 3 Garnrollenkappe 4 Garnrollenstift

• Wenn Sie eine Garnrolle mit einem Kerndurchmesser von 12 mm (1/2 Zoll) und einer Höhe von 75 mm (3 Zoll) auf den Garnrollenstift setzen, müssen Sie den Garnrolleneinsatz (MiniKing-Garnrolle) verwenden.

1 Garnrolleneinsatz (Mini-King-Garnrolle) 2 12 mm (1/2 Zoll) 3 75 mm (3 Zoll)

Grundfunktionen B-15

Aufwickeln/Einsetzen der Spule

Hinweis

VORSICHT

Während Sie den Faden mit der rechten Hand in der Nähe der

Garnrolle halten, ziehen Sie ihn mit der linken Hand und führen ihn hinter dem Fadenführungsdeckel entlang nach vorne.

1 Fadenführungsdeckel

Führen Sie den Faden unter die Fadenführungsplatte

und ziehen Sie ihn dann nach rechts.

Halten Sie den Faden mit der linken Hand und wickeln

sie das herausgezogene Stück mit der rechten Hand im Uhrzeigersinn fünf- oder sechsmal um die Spule.

• Stellen Sie sicher, dass der Faden zwischen Garnrolle und Spule spannt.

• Stellen Sie sicher, dass der Faden im Uhrzeigersinn um die Spule gewickelt ist, andernfalls wickelt sich der Faden um die Spulenwelle.

Führen Sie das Fadenende durch die Kerbe in der

Spulenträgerplatte und ziehen Sie den Faden dann zum Abschneiden nach rechts.

1 Fadenführungsplatte

Führen Sie den Faden unter den Haken an der

Fadenführung und wickeln Sie ihn anschließend gegen den Uhrzeigersinn um die Spannungsscheibe herum.

1 Fadenführung 2 Spannungsscheibe 3 So weit wie möglich einziehen

• Achten Sie darauf, dass der Faden unter der Spannungsscheibe verläuft.

1 Kerbe in der Spulenträgerplatte

(mit eingebautem Fadenabschneider)

• Halten Sie sich beim Abschneiden des Fadens unbedingt an den beschriebenen Vorgang. Wenn vor dem Aufspulen der Faden nicht mit dem im Schlitz der Spulenträgerplatte integrierten Fadenabschneider abgeschnitten wird, kann sich der Faden während des Aufspulens auf der Spule verwickeln oder die Nadel kann sich verbiegen bzw. abbrechen, wenn der Spulenfaden zu Ende ist.

Schalten Sie die Maschine ein.

Drücken Sie die Taste „Start/Stopp“ einmal, um das

Aufspulen des Unterfadens zu starten.

1 Taste „Start/Stopp“

Wenn sich das Aufspulen verlangsamt, drücken Sie einmal

die Taste „Start/Stopp“, um die Maschine anzuhalten.

B-16

• Wenn sich das Aufspulen verlangsamt, halten Sie die Maschine an, andernfalls kann die Maschine beschädigt werden.

Aufwickeln/Einsetzen der Spule

Anmerkung

VORSICHT

Schneiden Sie mit einer Schere das Ende des auf die

Spule gewickelten Fadens ab.

Schieben Sie die Spulerwelle nach links und entfernen

Sie die Spule von der Welle.

• Wenn die Spulerwelle auf der rechten Seite sitzt, bewegt sich die Nadel nicht. (Sticken ist nicht möglich.)

Entfernen Sie die Unterfadenspule vom Garnrollenstift.

Drücken Sie die Taste (Taste „Nadelposition“) ein-

oder zweimal, um die Nadel anzuheben.

Drücken Sie .

• Wenn die Meldung „Soll der Nähfuß automatisch abgesenkt werden?“ im LCD-Bildschirm erscheint,

drücken Sie , um fortzufahren.

→ Der Bildschirm wechselt und alle Bedientasten

(außer ) und Funktionstasten sind gesperrt.

Heben Sie den Nähfußhebel an.

Schieben Sie die Verriegelung der

Spulenfachabdeckung nach rechts.

VORBEREITUNGEN

• Wenn die Maschine gestartet oder das Handrad gedreht wird, nachdem die Unterfaden-Spule gewickelt wurde, ist in der Maschine ein Klickgeräusch zu hören; hierbei handelt es sich nicht um eine Störung.

Einsetzen der Spule

Setzen Sie die volle Spule ein. Sie können sofort mit dem Sticken beginnen, ohne den Unterfaden heraufzuholen, wenn Sie die Spule in die Spulenkapsel einsetzen und den Unterfaden durch den Schlitz in der Stichplattenabdeckung führen.

• Verwenden Sie nur eine korrekt aufgespulte Unterfaden-Spule, da andernfalls die Nadel abbrechen kann oder eine falsche Fadenspannung verwendet wird.

1 Spulenfachabdeckung 2 Verriegelung

Nehmen Sie die Spulenfachabdeckung ab.

Halten Sie die Spule so mit der rechten Hand, dass der

Faden nach links abgewickelt wird, und halten Sie den Faden mit der linken Hand. Setzen Sie dann die Spule mit der rechten Hand in die Spulenkapsel hinein.

• Achten Sie darauf, vor dem Einsetzen oder Austauschen des Unterfadens zum Sperren

aller Tasten im Bedienfeld zu drücken, da Sie sich sonst verletzen könnten, wenn die Taste „Start/Stopp“ oder irgend eine andere Taste gedrückt wird und die Maschine zu nähen beginnt.

Grundfunktionen B-17

Aufwickeln/Einsetzen der Spule

VORSICHT

Anmerkung

Hinweis

Drücken Sie die Spule leicht mit der rechten Hand

nach unten (1) und führen Sie dann mit der linken Hand das Fadenende um die Lasche der Stichplattenabdeckung (2).

1 Lasche

• Achten Sie darauf, dass Sie die Spule mit dem Finger herunterdrücken und den Spulenfaden korrekt abwickeln, da andernfalls die Nadel abbrechen kann oder eine falsche Fadenspannung verwendet wird.

Drücken Sie die Spule leicht mit der rechten Hand

nach unten (1), führen Sie den Faden mit der linken Hand weiter durch den Schlitz (2) und schneiden Sie den Faden dann mit dem Fadenabschneider ab (3).

• Wenn der Faden nicht richtig durch die Spannungseinstellfeder der Spulenkapsel eingeführt ist, kann das zu einer falschen Fadenspannung führen.

• Die Führung des Unterfadens in der Spulenkapsel ist um die Spulenkapsel herum gekennzeichnet. Achten Sie darauf, dass die Fadenführung wie angezeigt verläuft.

Drücken Sie die Spule mit der rechten Hand leicht

nach unten (1), führen Sie den Faden durch den Schlitz in der Stichplattenabdeckung (2) und ziehen Sie ihn leicht mit der linken Hand (3).

• Der Faden wird in die Spannfeder der Spulenkapsel eingezogen.

1 Spannungseinstellfeder

Bringen Sie die Spulenfachabdeckung wieder an.

Setzen Sie die Lasche in die linke untere Ecke der Spulenfachabdeckung ein und drücken Sie dann leicht auf die rechte Seite.

→ Das Einfädeln des Unterfadens ist abgeschlossen.

Fädeln Sie dann den Oberfaden ein. Fahren Sie mit der Prozedur „Einfädeln des Oberfadens“ auf Seite B-19 fort.

B-18

Drücken Sie , um alle Tasten zu entriegeln.

Einfädeln des Oberfadens

VORSICHT

Hinweis

VORSICHT

Einfädeln des Oberfadens

• Der Oberfaden kann nur eingefädelt werden, wenn der Nähfuß oben ist.

Drücken Sie (Taste „Nadelposition“) ein- oder

zweimal, um die Nadel anzuheben.

• Befolgen Sie beim Einfädeln des Oberfadens sorgfältig die Anweisungen. Wenn der Oberfaden nicht richtig eingefädelt ist, kann er sich verfangen oder die Nadel kann sich verbiegen bzw. abbrechen.

• Verwenden Sie kein Fadengewicht von 20 oder weniger.

Einfädeln des Oberfadens

1 Taste „Nadelposition“

→

Die Nadel ist richtig angehoben, wenn die Markierung am Handrad oben ist (siehe Abbildung). Überprüfen Sie das

Handrad und ist dies nicht der Fall, drücken Sie (Taste „Nadelposition“) bis die Markierung am Handrad oben steht.

1 Markierung am Handrad

Nehmen Sie die Garnrollenkappe heraus, die auf dem

Garnrollenstift sitzt.

1 Garnrollenstift 2 Garnrollenkappe

VORBEREITUNGEN

Schalten Sie die Maschine ein.

Stellen Sie den Nähfuß mit dem Nähfußhebel nach

oben.

1 Nähfußhebel

→ Damit die Maschine mit Faden versehen werden

kann, wird die Oberfadenverriegelung gelöst.

Setzen Sie die Garnrolle auf den Garnrollenstift.

Schieben Sie die Garnrolle so auf den Stift, dass sie horizontal liegt und sich der Faden vorne unten abwickelt.

• Wenn Sie die Garnrolle oder die Garnrollenkappe nicht richtig einsetzen, kann sich der Faden auf dem Garnrollenstift verwickeln oder die Nadel kann abbrechen.

Grundfunktionen B-19

Einfädeln des Oberfadens

Hinweis

Setzen Sie die Garnrollenkappe auf die Garnrolle.

Schieben Sie die Garnrollenkappe mit der runden Seite links so weit wie möglich nach rechts (siehe Abbildung).

Während Sie den Faden leicht mit der rechten Hand

halten, ziehen Sie ihn mit der linken Hand und führen ihn hinter dem Fadenführungsdeckel entlang nach vorne.

• Wenn der Nähfuß abgesenkt und die

Verriegelung geschlossen ist, kann die Maschine nicht eingefädelt werden. Achten Sie darauf, vor dem Einfädeln der Maschine den Nähfuß anzuheben und die Verriegelung zu lösen. Achten Sie vor dem Entfernen des Oberfadens genauso darauf, den Nähfuß anzuheben und somit die Verriegelung zu lösen.

• Diese Maschine ist mit einem Fenster

ausgestattet, mit dem die Position des Fadenhebels kontrolliert werden kann. Sehen Sie durch dieses Fenster um festzustellen, ob der Faden richtig durch den Fadenhebel geführt ist.

1 Fadenführungsdeckel

Führen Sie den Faden unter die Fadenführungsplatte

und ziehen Sie ihn dann nach oben.

1 Fadenführungsplatte

Während Sie mit der rechten Hand leicht den unter der

Fadenführungsplatte durchgeführten Faden halten, führen Sie den Faden in der unten dargestellten Reihenfolge durch die Führungen.

Drücken Sie .

• Wenn die Meldung „Soll der Nähfuß automatisch abgesenkt werden?“ im LCD-Bildschirm erscheint,

drücken Sie , um fortzufahren.

→ Der Bildschirm wechselt und alle Bedientasten

(außer ) und Funktionstasten sind gesperrt.

Führen Sie den Faden hinter die Fadenführung der

Nadelstange.

Der Faden kann einfach hinter der Fadenführung der Nadelstange verlegt werden. Halten Sie dazu den Faden mit der linken Hand und führen Sie ihn mit der rechten Hand weiter (siehe Abbildung).

B-20

1 Fadenführung an der Nadelstange

Heben Sie den Nähfußhebel an.
