Brother DCP-130C User Guide [es]

GUÍA DEL USUARIO

DCP-130C

Versión A

Si necesita llamar al Serivicio de atención al

cliente

Complete la información siguiente para consultarla
cuando sea necesario.

Número de modelo: DCP

Número de serie:

1

-130C

Fecha de compra:

Lugar de compra:

1

El número de serie viene impreso en la parte trasera
de la unidad. Guarde la Guía del usuario junto con el
recibo de ventas como un registro permanente de su
compra, en caso de robo, incendio o servicio de
garantía.

Registre su producto en línea en

http://www.brother.com/registration/

Al registrar su producto con Brother, podrá ser registrado como el
propietario original del producto. Su registro de Brother:

 podría servirle como confirmación de la fecha de compra de su

producto en caso de que hubiera perdido el recibo; y

 puede servirle para cobrar el seguro en el caso de que la pérdida de

dicho producto.

© 2006 Brother Industries, Ltd.

Aviso de compilación y publicación

Este manual ha sido compilado y publicado bajo la supervisión de Brother Industries Ltd., e
incluye las descripciones y especificaciones más recientes del producto.

El contenido de este manual, así como las especificaciones de este producto, están sujetos a
modificación sin previo aviso.

Brother se reserva el derecho de modificar sin previo aviso las especificaciones y materiales
descritos en el presente manual, y no asume responsabilidad alguna por los daños (tampoco por
los daños consecuentes) causados por el uso de los materiales presentados, entre ellos, los
errores tipográficos y de otra índole que pudiera contener esta publicación.

i

Declaración de conformidad de la CE según lo establecido en la directiva R&TTE

ii

Declaración de la conformidad de CE

Fabricante
Brother Industries, Ltd.
15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561 Japón

Planta
Brother Industries (Shen Zhen) Ltd
G02414-1, Bao Chang Li Bonded Transportation Industrial Park,
Bao Long Industries Estate, Longgang, Shenzhen, China

Por la presente declaro que:

Descripción de los productos : Impresora Copiadora
Nombre del modelo : DCP-130C

están en conformidad con las disposiciones de las Directivas: Directiva de Bajo Voltaje
73/23/CEE (según modificación de 93/68/CEE) y Directiva sobre Compatibilidad Electromagnética
89/336/EEC (según modificación de 91/263CEE y 92/311CEE y 93/68/CEE).

Estándares aplicados :
Armonizado: Safety EN60950-1: 2001+All: 2004

EMC EN55022: 1998+Al: 2000+A2: 2003 Clase B

EN55022: 1998+Al: 2001+A2: 2003
EN61000-3-2: 2000
EN61000-3-3: 1995 +Al: 2001

Año en que se obtuvo por primera vez la etiqueta CE: 2006

Publicado por : Brother Industries, Ltd.

Fecha : El 28 de abril de 2006

Lugar : Nagoya, Japón

iii

Tabla de contenido

Sección I Especificaciones generales

1 Información general

Uso del documentación .........................................................................................2

Símbolos y convenciones usados en la documentación .................................2

Haga clic en la Guía del usuario del Software.......................................................3

Para ver la documentación..............................................................................3

Información general del panel de control...............................................................6

Indicaciones de LED de aviso .........................................................................7

Informes de impresión .....................................................................................8

2 Carga de documentos y papel

Carga de documentos ...........................................................................................9

Uso del cristal de escaneado ..........................................................................9

Área de escaneado .......................................................................................10

Papel aceptable y otro soporte ............................................................................10

Soporte recomendado ...................................................................................11

Manipulación y uso de soportes ....................................................................11

Selección del soporte correcto ......................................................................12

Carga de papel, sobres y otro soporte ................................................................14

Carga de papel u otros materiales ................................................................14

Carga de sobres y tarjetas postales..............................................................16

Área de impresión .........................................................................................18

Sección II Copia

3 Cómo hacer copias

Cómo copiar ........................................................................................................20

Cómo hacer una copia única.........................................................................20

Hacer copias múltiples ..................................................................................20

Detención de la copia ....................................................................................20

Opciones de copia ...............................................................................................20

Cambio velocidad de copia y calidad ............................................................21

Ampliación o reducción de la imagen copiada ..............................................22

Cómo hacer copias N en 1 o un póster.........................................................23

Ajuste de brillo, contraste y Color..................................................................24

Opciones de papel.........................................................................................25

iv

Sección III Impresión de fotos directa

4 Impresión de fotos mediante de una tarjeta de memoria

Operaciones de PhotoCapture Center™.............................................................28

Impresión mediante una tarjeta de memoria sin utilizar un PC .....................28

Escaneado a una tarjeta de memoria sin PC ................................................28

Uso de PhotoCapture Center™ desde el ordenador.....................................28

Usando memoria ...........................................................................................28

Estructura de carpeta de la tarjeta de Memoria ............................................29

Cómo imprimir una tarjeta de memoria ...............................................................30

Impresión Índice de miniatura de imágenes..................................................31

Impresión de imágenes .................................................................................31

Impresión DPOF............................................................................................33

PhotoCapture Center™ configuración de impresión ...........................................34

Calidad de impresión.....................................................................................34

Opciones de papel.........................................................................................34

Ajuste de brillo, contraste y Color..................................................................35

Recorte..........................................................................................................36

Impresión sin bordes .....................................................................................36

Escanear a tarjeta................................................................................................37

Cambio de la calidad de imagen ...................................................................37

Cambio de formato de archivo en blanco y negro.........................................38

Cambio del formato en color .........................................................................38

Acerca de los mensajes de error.........................................................................38

5 Impresión de fotografías mediante una cámara con PictBridge

Antes de usar PictBridge.....................................................................................39

Requisitos PictBridge ....................................................................................39

Uso de PictBridge................................................................................................39

Ajuste de la cámara digial .............................................................................39

Impresión de imágenes .......................................................................................40

Impresión DPOF............................................................................................40

Acerca de los mensajes de error.........................................................................41

Sección IV Software

6 Funciones de software

v

Sección V Apéndices

A Avisos sobre seguridad y legales

Cómo elegir el lugar de instalación......................................................................46

Para utilizar el equipo de modo seguro ...............................................................47

Instrucciones de seguridad importantes ........................................................50

IMPORTANTE - Para su seguridad...............................................................51

Directiva de la Unión Europea 2002/96/CE y EN50419 ................................52

Limitaciones legales para la copia.................................................................52

Marcas comerciales.......................................................................................53

B Solución de problemas y mantenimiento rutinario

Solución de problemas .......................................................................................54

Si tiene problemas con el equipo ..................................................................54

Mensajes de error................................................................................................57

Cambio de idioma en la pantalla LCD ...........................................................60

Mejora de la vista de LCD .............................................................................60

Atascos de impresora o atascos de papel.....................................................60

Mantenimiento rutinario .......................................................................................62

Sustitución de cartuchos de tinta...................................................................62

Limpieza de la parte exterior del equipo........................................................65

Limpieza del escáner.....................................................................................65

Limpieza de la placa de impresión del equipo...............................................66

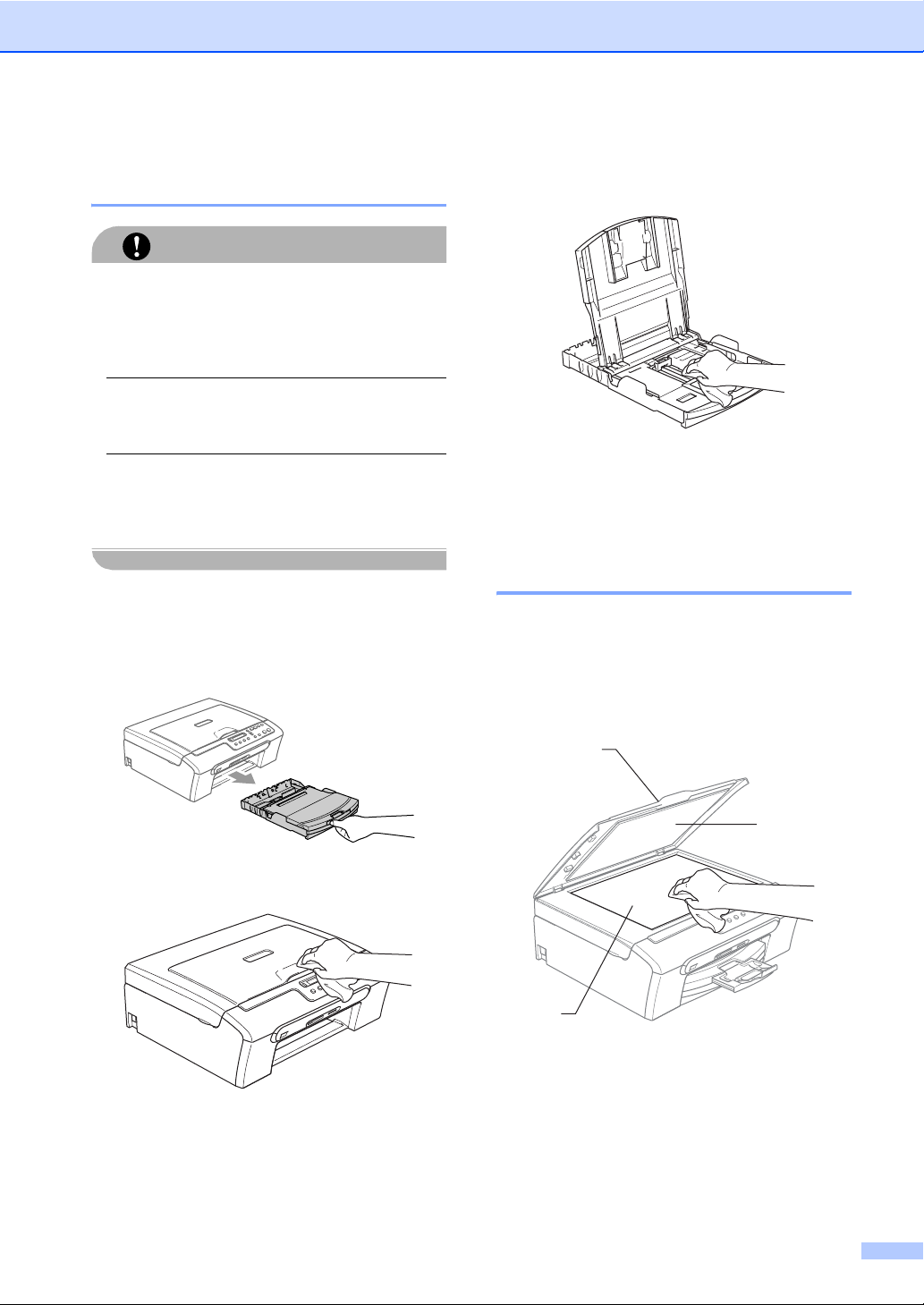

Limpieza del rodillo de recogida de papel .....................................................66

Limpieza del cabezal de impresión ...............................................................67

Comprobación de la calidad de impresión ....................................................67

Comprobación de la alineación de la impresión............................................68

Comprobación del volumen de tinta ..............................................................69

Información del equipo ........................................................................................70

Comprobación del número de serie ..............................................................70

Embalaje y transporte del equipo ........................................................................70

C Menús y funciones

Programación en pantalla....................................................................................72

Tabla de menús.............................................................................................72

Botones de menús...............................................................................................72

Tabla de menús...................................................................................................74

vi

D Especificaciones

Especificaciones generales .................................................................................78

Soportes de impresión.........................................................................................80

Copia ...................................................................................................................81

Especificaciones de PhotoCapture Center™ ......................................................82

PictBridge ............................................................................................................82

Escáner ...............................................................................................................83

Impresora.............................................................................................................84

Interfaces.............................................................................................................84

Requisitos del ordenador.....................................................................................85

Elementos de consumibles..................................................................................86

E Glosario

FÍndice

vii

viii

Sección I

Especificaciones generales I

Información general 2
Carga de documentos y papel 9

1

Información general 1

Uso del documentación

¡Gracias por comprar un equipo Brother! La
lectura de esta documentación le ayudará a
sacar el máximo partido al equipo.

Símbolos y convenciones usados en la documentación 1

Los símbolos y convenciones siguientes se
emplean en toda la parte del documentación.

Negrita La tipografía en negrita

identifica botones especiales
del panel de control del equipo.

Cursiva La tipografía en cursiva tiene

por objeto destacar puntos
importantes o derivarle a un
tema afín.

Courier
New

El texto en Courier New
identifica los mensajes que
aparecen en la pantalla LCD
del equipo.

Las llamadas de atención le

1

informan sobre lo que debe hacer
para evitar una posible lesión.

Los iconos de peligro por descarga
eléctrica le advierten de la
posibilidad de que sufra una
descarga eléctrica.

En los avisos se indican los
procedimientos que deben seguirse
para evitar causar posibles daños al
equipo o a otros objetos.

Las notas indican cómo responder
ante situaciones que pueden
presentarse, ofreciendo consejos
sobre cómo cada operación
funcionará con otras funciones.

La iconos de configuración
incorrecta advierten sobre
dispositivos y operaciones
incompatibles con el equipo.

2

Información general

Haga clic en la Guía del usuario del Software. 1

Esta Guía del usuario no contiene toda la
información acerca del equipo como, por
ejemplo, el modo de utilizar las funciones
avanzadas de la impresora y del escáner.
Cuando esté preparado para consultar
información detallada acerca de estas
operaciones, lea la Guía del usuario adjunta
en el CD-ROM.

Para ver la documentación 1

Para ver la documentación (para Windows®) 1

Para ver la documentación, desde el menú
Inicio, diríjase a Brother, DCP-XXXX (XXXX
corresponde al nombre de su modelo) en el
grupo de programas y, a continuación,
seleccione Guía del usuario.

Si no ha instalado el software, puede
encontrar la documentación siguiendo las
instrucciones abajo:

Nota

Si no aparece esta ventana, utilice el
explorador Windows

programa setup.exe en el directorio raíz
del CD-ROM Brother.

®

para ejecutar el

d Haga clic en la Guía del usuario para

visualizar la Guía del usuario del
Software en formato HTML.

1

a Encienda el ordenador. Inserte el

CD-ROM de Brother con la en la unidad
de CD-ROM.

b Si aparece la pantalla del nombre del

modelo, haga clic en el nombre del
modelo que está utilizando.

c Si aparece la pantalla del idioma, haga

clic en el idioma de su preferencia. De
este modo se abrirá el menú principal
del CD-ROM.

3

Capítulo 1

Cómo encontrar las instrucciones sobre escaneado 1

Hay varias maneras de escanear
documentos. Puede encontrar las
instrucciones de la siguiente manera:

Guía del usuario del Software

 Escaneado

(Para Windows
Professional y Windows

 ControlCenter3

(Para Windows
Professional y Windows

Guía del usuario de PaperPort® SE con
OCR

 Instrucciones pa ra escanear d irectamente

desde ScanSoft
usuario de ScanSoft

OCR puede visualizarse desde la
selección de Ayuda en la aplicación de

ScanSoft

®

98/98SE/Me/2000

®

XP)

®

98/98SE/Me/2000

®

XP)

®

PaperPort®. La Guía del

®

PaperPort® SE con

®

PaperPort® SE con OCR.

Para ver la documentación (para Macintosh®) 1

a Encienda el Macintosh

CD-ROM de Brother con la en la unidad
de CD-ROM. A continuación se abrirá la
siguiente ventana.

®

. Inserte el

b Haga doble clic en el icono

Documentation.

c Haga doble clic en la carpeta de idioma.
d Haga doble clic en el archivo de la

portada para ver la Guía del usuario del
software en formato de HTML.

e Haga clic en la documentación que

desee leer.

 Guía del usuario del Software:

Guía del usuario del Software en
formato HTML

4

Cómo encontrar las instrucciones sobre escaneado 1

Hay varias maneras de escanear
documentos. Puede encontrar las
instrucciones de la siguiente manera:

Guía del usuario del Software

 Escaneado

(Para Mac OS

 ControlCenter3

(Para Mac OS

Guía del usuario de Presto!®
PageManager

 Instrucciones para escanear directamente

desde Presto!
del usuario de Presto!

puede visualizarse desde la selección de
Ayuda en la aplicación Presto!
PageManager

®

X 10.2.4 o superior)

®

X 10.2.4 o superior)

®

®

PageManager® La Guía

®

PageManager®

®

®

.

Información general

1

5

Capítulo 1

Información general del panel de control 1

1 Botones de la función Copiar

Le permite cambiar temporalmente los ajustes
de copia en modo de copia.

 Opciones

Puede seleccionar rápido y fácilmente los
ajustes temporales para la copia.

 Ampliar/Reducir

Le permite ampliar o reducir copias en
función del porcentaje que ha
seleccionado.

 Calidad

Utilice este botón para cambiar
temporalmente la calidad de las copias.

 Número copias

Utilice este botón para hacer múltiples
copias.

2 Botones de menús:

 Menú

Le permite acceder al menú principal.

 +a o bien -b

Pulse para desplazarse por los menús y
opciones.

 OK

Le permite seleccionar una configuración.

3 Detener/Salir

Detiene una operación o sale de un menú.

4 Botones de inicio:

 Inicio Negro

Le permite iniciar copias en blanco y negro.
Asimismo, permite iniciar una operación de
escaneado (en color o blanco y negro, en
función de la configuración de escaneado
del software ControlCenter).

 Inicio Color

Le permite iniciar copias en todo color.
Asimismo, permite iniciar una operación de
escaneado (en color o blanco y negro, en
función de la configuración de escaneado
del software ControlCenter).

5On/Off

Puede encender o apagar el equipo.
Si ha apagado el equipo, éste limpiará

periódicamente el cabezal de impresión para
mantener la calidad de impresión.

6 Gestión de tinta

Le permite limpiar los cabezales de impresión,
comprobar la calidad de la impresión y
comprobar cuánta tinta queda.

7 Escáner

Permite acceder al modo Escáner.

6

Información general

8 PhotoCapture

Permite acceder al modo PhotoCapture
Center™.

9 LCD (pantalla de cristal líquido)

Muestra los mensajes en la pantalla para
ayudarle a configurar y utilizar el equipo.

10 LED de aviso

Se pone rojo cuando la pantalla LCD muestra
un error o un mensaje de estado importante.

Indicaciones de LED de aviso1

El estado LED (Diodo de emisión de luz) se
enciende para mostrar el estado DCP. La
pantanlla de LCD muestra el estado del
equipo actual cuando el equipo está inactivo.

LED Estado DCP Descripción

Listo El DCP está listo para

su uso.

No

Cubierta
abierta

Rojo

Tinta vacía Sustituya el cartucho

Error de papel Introduzca papel en la

Otros
mensajes

La cubierta está
abierta. Cierre la
cubierta. (Consulte

Mensajes de
error en la página 57.)

de tinta con uno nuevo.
(Consulte Sustitución

de cartuchos de
tinta en la página 62.)

bandeja o elimine el
atasco de papel.
Compruebe el mesaje
de LCD. (Consulte

Solución de problemas
y mantenimiento
rutinario en la página

54.)
Compruebe el mesaje

de LCD. (Consulte

Solución de problemas
y mantenimiento
rutinario en la página

54.)

1

7

Capítulo 1

Informes de impresión 0

Pueden utilizarse los siguientes tipos de
informes:

 Ayuda

Una ayuda para que pueda programar el
equipo rápidamente.

 Ajust. usuario

Imprime una lista de la configuración.

Cómo imprimir un informe 1

a Pulse Menú.
b Pulse a o bienb para seleccionar

3.Imp. informes.
Pulse OK.

c Pulse a o bienb para seleccionar el

informe que desee.
Pulse OK.

d Pulse Inicio Negro.

8

2

Carga de documentos y papel 2

Carga de documentos 2

Puede efectuar copias y escaneado a través
del cristal de escaneado.

Uso del cristal de escaneado 2

Puede utilizar el cristal de escaneado para
copiar o escanear varias páginas de un libro,
o bien una página a la vez.

Tamaños de documentos disponibles2

 Tamaño: Hasta tamaño A4 [215,9 a

297 mm (8,5 a 11,7 pulg.)]

 Peso: Hasta 2 kg (4,4 lb)

Cómo cargar documentos 2

a Levante la cubierta de documentos.

b Utilizando las guías para documentos

que hay a la izquierda, centre el
documento (colocado boca abajo) sobre
el cristal de escaneado.

2

c Cierre la cubierta de documentos.

Si va a escanear un libro o un documento
grueso, NO cierre la cubierta de golpe ni la
presione.

AVISO

9

Capítulo 2

2

Área de escaneado 2

El área de escaneado dependerá de la
configuración de la aplicación utilizada. Las
figuras indicadas a continuación muestran
las áreas que no se pueden escanear en el
papel Carta y A4.

3

1

Utilización

Copia Carta 3 mm

Escaner

Tamaño
del
documento

A4 3 mm

Carta 3 mm

A4 3 mm

Parte
superior(1)

Parte
inferior(2)

(0,12 pulg.)

(0,12 pulg.)

(0,12 pulg.)

(0,12 pulg.)

4

Izquierda(3)

Derecha(4)

3 mm
(0,12 pulg.)

3 mm
(0,12 pulg.)

3 mm
(0,12 pulg.)

0 mm
(00 pulg.)

Papel aceptable y otro soporte 2

La calidad de impresión de los documentos
puede verse afectada por el tipo de papel que
esté utilizando en el equipo.

Para obtener una calidad de impresión
óptima con las opciones de configuración
especificadas, configure siempre la opción
Tipo de papel en función del papel que utilice.

Puede utilizar papel normal, papel para
chorro de tinta (papel estucado), papel
satinado, transparencias y sobres.

Recomendamos probar distintos tipos de
papel antes de adquirir grandes cantidades.

Para obtener resultados óptimos, utilice el
papel Brother.

 Al imprimir sobre papel para chorro de

tinta (papel estucado), transparencias y
papel satinado, asegúrese de seleccionar
el soporte adecuado en la ficha ‘Básica’
del controlador de la impresora o en la
opción Tipo de papel del menú.

 Cuando imprima sobre papel satinado

Brother, cargue primero la hoja de
instrucciones incluida con el papel
fotográfico en la bandeja del papel, y
coloque el papel fotográfico en la misma
hoja.

10

 Si utiliza transparencias o papel

fotográfico, retire cada hoja
inmediatamente para evitar que la tinta se
corra o que se produzcan atascos del
papel.

 Evite tocar la superficie del papel

inmediatamente después de la impresión,
ya que es posible que la superficie no esté
completamente seca, por lo que puede
mancharse los dedos.

Carga de documentos y papel

Soporte recomendado 2

Para obtener la calidad óptima de impresión,
le sugerimos que use papel Brother. (Vea la
tabla de abajo.)

Si el papel Brother no está disponible en su
país, recomendamos probar distintos tipos
de papel antes de adquirir grandes
cantidades.

Le recomendamos usar ‘Película de
transparencias 3M’ cuando imprima sobre
transparencias.

Papel Brother

Tipo de papel Elemento

A4 Normal BP60PA
A4 Papel satinado BP61GLA
A4 Chorro de tinta (Mate) BP60MA
10 x 15 cm Satinado BP61GLP

Manipulación y uso de soportes 2

 Mantenga el papel guardado en su

embalaje original y manténgalo cerrado.
Mantenga el papel alisado y evite
exponerlo a la humedad, la luz solar
directa y cualquier fuente de calor.

 La cara estucada del papel satinado es

brillante. Evite tocar la cara brillante
(estucada). Cargue el papel fotográfico
con la cara brillante hacia abajo.

Configuración incorrecta

NO utilice los siguientes tipos de papel:

• Papel dañado, curvado, arrugado o de
forma irregular.

1

1

1 2 mm (0,08 pulg.) o más largo

• Papel extremadamente brillante o con
mucha textura

• Papel ya impreso en una impresora

• Papel que no se pueda apilar
uniformemente

• Papel fabricado con una fibra corta

Capacidad de papel del soporte de salida del papel 2

Hasta 50 hojas de carta 20 lb o papel A4 de
80 g/m

2

.

 Las transparencias y el papel satinado

deberán retirarse hoja por hoja del
soporte de salida para evitar que se corra
la tinta.

2

 Evite tocar las transparencias (ambas

caras), ya que absorben fácilmente el
agua y la transpiración, lo que puede
provocar una merma en la calidad del
documento impreso. Las transparencias
diseñadas para las
impresoras/copiadoras láser pueden
manchar el siguiente documento. Utilice
solamente transparencias recomendadas
para impresión de chorro de tinta.

11

Capítulo 2

Selección del soporte correcto 2

Tipo de papel y tamaño para cada operación 2

Tipo de papel Tamaño papel Utilización

Copia Photo

Capture

Hojas sueltas Carta 216 × 279 mm (8 1/2 × 11 pulg.) Sí Sí Sí

A4 210 × 297 mm (8,3 × 11,7 pulg.) Sí Sí Sí
Legal 216 × 356 mm (8 1/2 × 14 pulg.) Sí – Sí
Ejecutivo 184 × 267 mm (7 1/4 × 10 1/2

pulg.)
JIS B5 182 × 257 mm (7,2 × 10,1 pulg.) – – Sí
A5 148 × 210 mm (5,8 × 8,3 pulg.) Sí – Sí
A6 105 × 148 mm (4,1 × 5,8 pulg.) – – Sí

Tarjetas Foto 10 × 15 cm (4 × 6 pulg.) Sí Sí Sí

Fotografía 2L
Ficha 127 × 203 mm (5 × 8 pulg.) – – Sí
Tarjeta

postal 1
Tarjeta

postal 2
(Doble)

Sobres Sobre C5 162 × 229 mm (6,4 × 9 pulg.) – – Sí

Sobre DL 110 × 220 mm (4,3 × 8,7 pulg.) – – Sí
COM-10 105 × 241 mm (4 1/8 × 9 1/2

Monarca 98 × 191 mm (3 7/8 × 7 1/2 pulg.) – – Sí
Sobre JE4 105 × 235 mm (4,1 × 9,3 pulg.) – – Sí

Transparencias Carta 216 × 279 mm (8 1/2 × 11 pulg.) Sí – Sí

A4 210 × 297 mm (8,3 × 11,7 pulg.) Sí – Sí

13 × 18 cm (5 × 7 pulg.) – Sí Sí

100 × 148 mm (3,9 × 5,8 pulg.) – – Sí

148 × 200 mm (5,8 × 7,9 pulg.) – – Sí

pulg.)

––Sí

––Sí

Impresora

12

Carga de documentos y papel

Peso del papel, grosor y capacidad 2

Tipo de papel Peso Grosor Nº de hojas

Hojas
sueltas

Papel normal

Papel para

64 a 120 g/m

64 a 200 g/m

2

(17 a 32 lb)

2

(17 a 53 lb)

0,08 a 0,15 mm (0,003 a 0,006 pulg.)

0,08 a 0,25 mm (0,003 a 0,01 pulg.) 20
chorro de
tinta

Tarjetas

Papel
satinado

Tarjeta
fotográfica

Ficha

Hasta 220 g/m
58 lb)

Hasta 240 g/m
64 lb)

Hasta 120 g/m

2

(hasta

2

(hasta

2

(hasta

Hasta 0,25 mm (Hasta 0,01 pulg.) 20

Hasta 0,28 mm (Hasta 0,01 pulg.) 20

Hasta 0,15 mm (hasta 0,006 pulg.) 30

32 lb)

Tarjeta postal

Hasta 200 g/m

2

(hasta

Hasta 0,23 mm (hasta 0,01 pulg.) 30

53 lb)

Sobres

75 a 95 g/m

2

(20 a 25 lb)

Hasta 0,52 mm (Hasta 0,02 pulg.) 10

Transparencias – – 10

100

1

2

1

Hasta 50 hojas para el papel de tamaño Legal 80 g/m2 (20 lb).
Hasta 100 hojas 80 g/m

2

(20 lb).

13

Capítulo 2

Carga de papel, sobres y otro soporte 2

Carga de papel u otros materiales 2

a Tire de la bandeja de papel para sacarla

por completo del equipo.
Si la aleta de soporte del papel está
abierta, ciérrela y levante la cubierta de
la bandeja de papel de salida (1).

1

b Pulse y deslice las guías laterales de

papel (1) y guía de largura de papel (2)
para ajustarse al tamaño de papel.

1

2

c Ventile bien la pila de papel para evitar

que se produzcan atascos y problemas
de alimentación de papel.

14

Nota

Asegúrese siempre de que el papel no
está curvado.

Carga de documentos y papel

d Coloque cuidadosamente el papel en la

bandeja boca abajo y por el borde
superior.
Compruebe que el papel esté plano en
la bandeja.

e Ajuste suavemente las guías laterales

de papel con las dos manos y regule las
guías de largura de papel al papel.
Compruebe que las guías laterales del
papel toquen los lados del papel.

f Vuelva a colocar la cubierta de bandeja

de papel.

g Vuelva a introducir con cuidado la

bandeja de papel completamente en el
equipo.

2

Nota

Evite empujar el papel demasiado lejos;
de lo contrario, se levantaría en la parte
posterior de la bandeja y provocaría
problemas de alimentación de papel.

h Mientras mantenga sujetada la bandeja

de papel en un lugar adecuado, tire del
soporte de papel (1) hasta que quede
ajustada y despliegue la aleta de
soporte de papel (2).

Nota

No utilice la aleta de soporte de papel
para el papel Legal.

15

Capítulo 2

Carga de sobres y tarjetas postales 2

Carga de sobres 2

 Use sobres que pesen entre 75 a 95 g/m2

(20 a 25 lb).

 Para algunos sobres, es necesario

configurar los márgenes en la aplicación.
Asegúrese de efectuar una prueba de
impresión primero.

No utilice ninguno de los siguientes tipos de
sobres, ya que estos pudieran causar
problemas al alimentarlos:

AVISO

• Sobres de estructura abombada.

• Sobres con letras o grabados en relieve.

• Sobres con hebillas o grapas.

• Sobres que estén previamente
impresos en el interior.

Cómo cargar sobres y tarjetas postales 2

a Antes de cargarlos, aplaste las

esquinas y costados de los sobres o
tarjetas postales para alisarlos lo
máximo posible.

Nota

Si los sobres o tarjetas postales son de
‘doble cara’, coloque un sobre en la
bandeja de papel a la vez.

Pegamento

2 Doble solapa 2

A veces se producirán los problemas de
alimentación de papel, debido a grosor,
tamaño y forma de solapa de sobres que se
están utilizando.

16

Carga de documentos y papel

b Coloque los sobres o tarjetas postales

en la bandeja de papel con el espacio
para la dirección hacia abajo
introduciendo primero el borde de la
parte superior. Deslice las guías
laterales de papel (1) y la guía de
largura de papel (2) para ajustarse al
tamaño de los sobres y tarjetas
postales.

1

2

Si se presentan problemas al imprimir
sobres, trate de seguir las sugerencias
descritas a continuación:

a Abra la solapa del sobre.
b Asegúrese de que la solapa abierta esté

en el lateral del sobre o en el borde
trasero del sobre durante la impresión.

c Ajuste el tamaño y margen para su

aplicación.

Nota

Cuando el equipo expulsa un papel
pequeño en la bandeja de salida del
papel, es posible que no pueda
alcanzarlo. Asegúrese de que se ha
terminado la impresión y, a continuación,
tire de la bandeja totalmente del equipo.

2

2

17

Capítulo 2

Área de impresión 2

El área de impresión dependerá de la configuración de la aplicación utilizada. Los siguientes
datos indican las áreas no imprimibles de hojas sueltas y sobres. El equipo puede imprimir sólo
en las áreas sombreadas cuando la función de impresión sin bordes está activada.

Hojas sueltas de papel Sobres

3

4

3

4

1

2

Parte superior (1) Parte inferior (2) Izquierda (3) Derecha (4)

Hojas sueltas 3 mm (0,12 pulg.) 3 mm (0,12 pulg.) 3 mm (0,12 pulg.) 3 mm (0,12 pulg.)
Sobres 12 mm (0,47 pulg.) 24 mm (0,95 pulg.) 3 mm (0,12 pulg.) 3 mm (0,12 pulg.)

2

Nota

La función Sin bordes no se encuentra disponible para los sobres.

18

Sección II

Copia II

Cómo hacer copias 20

3

Cómo hacer copias 3

Cómo copiar 3

Puede utilizar el equipo como copiadora, con
un máximo de 99 copias .

Cómo hacer una copia única 3

a Cargue el documento.
b Pulse Inicio Negro o bien Inicio Color.

Hacer copias múltiples 3

a Cargue el documento.
b Pulse Número copias repetidamente

hasta que aparezca el número de
copias que desee (hasta 99).
O pulse a o b para cambiar el número
de copias.

c Pulse Inicio Negro o bien Inicio Color.

Opciones de copia 3

Cuando desea cambiar rápidamente los
ajustes de copia temporalmente para la
siguiente copia, utilice los botones
temporales de Copia. Puede utilizar varias
combinaciones.

El equipo se vuelve a su configuración
predeterminada 60 segundos después de
haber terminado la copia.

Nota

Puede guardar la configuración de
impresión que use más a menudo. Para
ello puede seleccionarla como
predeterminada. Puede encontrar las
instrucciones acerca de cómo efectuarla
en esta sección para cada función.

Detención de la copia 3

Para detener la copia, pulse Detener/Salir.

20

Cómo hacer copias

Cambio velocidad de copia y calidad 3

Puede seleccionar uno entre los
configuraciones de calidad. La configuración
predeterminada es Normal.

Para cambiar temporalmente la
configuración de calidad, siga la instrucción
abajo:

Pulse Calidad Normal

Rápida

Alta Utilice este modo

La opción Normal es
el modo
recomendado para
las impresiones
normales. Éste
produce una buena
calidad de copia con
una buena velocidad
de copia.

Velocidad de copia
rápida y consumo de
tinta menor. Utilice
esta función para
ahorrar tiempo de
impresión para los
usos como
corrección de
pruebas,
documentos
voluminosos o
numerosas copias.

para copiar
imágenes de gran
nitidez, como por
ejemplo fotografías.
Éste ofrece la
solución más alta
pero con la velocidad
más lenta.

Para cambiar el ajuste predeterminado, siga
las instrucciones abajo indicadas:

a Pulse Menú.
b Pulse a o b para seleccionar

1.Copia.
Pulse OK.

c Pulse a o b para seleccionar

3.Calidad.
Pulse OK.

d Pulse a o b para seleccionar Rápida,

Normal o bien Alta.

Pulse OK.

e Pulse Detener/Salir.

3

a Cargue el documento.
b Pulse Calidad repetidamente para

seleccionar Normal, Rápida o Alta.

c Pulse Inicio Negro o bien Inicio Color.

21

Capítulo 3

Ampliación o reducción de la imagen copiada 3

Puede seleccionar un porcentaje de
ampliación o de reducción:

Pers. (25-400%)le permite entrar un
porcentaje de 25% a 400%.

Pulse

Ampliar/Reducir

Pers. (25-400%)

200%

198% 10x15cmiA4

186% 10x15cmiLTR

142% A5iA4

104% EXEiLTR

100%

97% LTRiA4

93% A4iLTR

83%

78%

69% A4iA5

50%

c Seleccione una de las opciones abajo:

 Pulse a o b para seleccionar el

porcentaje de ampliación o
reducción que desea. Pulse OK.

 Utilice a o b para seleccionar

Pers. (25-400%). Pulse OK.
Pulse a o b repetidamente para
entrar el porcentaje de ampliación o
reducción de 25% a 400%. Pulse OK.

d Pulse Inicio Negro o bien Inicio Color.

Nota

Las opciones formato página
2en1(Vert), 2en1(Hori), 4en1(Vert),
4en1(Hori) o Póster no están
disponibles con las funciones
Ampliar/Reducir.

Para ampliar o reducir la próxima copia, siga
la instrucción abajo:

a Cargue el documento.
b Pulse Ampliar/Reducir.

22

Cómo hacer copias

Cómo hacer copias N en 1 o un póster 3

Puede reducir la cantidad copias usando la
función de copia N en 1. Esto le permite
copiar dos o cuatro hojas en una sola página
para poder ahorrar papel.

También puede hacer un póster. Al utilizar la
función de pósteres, el equipo divide el
documento en secciones y, a continuación,
las amplía para poder unirlas y formar un
póster.

Importante 3

 Asegúrese de que el tamaño de papel

esté configurado a A4.

 No puede utilizar el ajuste

Ampliar/Reducir con la funciones N en 1 y
póster.

 Las copias en color N en 1 están

disponibles.

 (Vert) significa Vertical y (Hori) significa

Horizontal.

 Sólo se puede realizar una copia de

póster a la vez.

Pulse Opciones

y a o b para
seleccionar

Formato Pág.

Normal (1 en 1)

2 en 1 (Vert)

2en1(Hori)

4en1(Vert)

4 en 1 (Hori)

Póster (3 × 3)

c Pulse a o b para seleccionar

2 en 1 (Vert), 2 en 1 (Hori),
4 en 1 (Vert), 4 en 1 (Hori),
Póster (3 x 3) o bien
Normal (1 en 1).

Pulse OK.

d Pulse Inicio Negro para escanear el

documento.
También puede pulsar Inicio Color Si
está utilizando el formato página.

e Después de que el equipo haya

escaneado la página, pulse a (Si) para
escanear la página siguiente.

Siguient página?

a Si b No

f Coloque el documento siguiente sobre

el cristal de escaneado. Pulse OK.
Repita e y f para cada página del
formato de página.

Ajuste sig. pág.

Desp. Pulse OK

g Después de que se hayan escaneado

todas las páginas, pulse b (No) para
finalizar.

Nota

Si se ha seleccionado cualquier ajuste de
fotos en la configuración del tipo de papel
para la opción de copias N en 1, las
imágenes se imprimirán como si se
hubiese seleccionado el papel normal.

3

a Cargue el documento.
b Pulse Opciones y a o b para

seleccionar Formato Pág..
Pulse OK.

23

Capítulo 3

Coloque el documento boca abajo según la
dirección indicada abajo:

 2 en 1 (Vert)

 2 en 1 (Hori)

 4 en 1 (Vert)

 4 en 1 (Hori)

 Póster (3×3)

Si lo desea, puede hacer una copia de
una fotografía en tamaño póster.

Ajuste de brillo, contraste y Color 3

Brillo 3

Para cambiar temporalmente el ajuste de
brillo, siga la instrucción abajo:

Pulse Opciones

y a o b para seleccionar

Brillo

-nnonn+

a Cargue el documento.
b Pulse Opciones y a o b para

seleccionar Brillo.
Pulse OK.

-nnonn+ e

c Pulse a o b para hacer una impresión

más clara o oscura.
Pulse OK.

24

d Pulse Inicio Negro o bien Inicio Color.

Para cambiar la configuración
predeterminada, siga la instrucción abajo:

a Pulse Menú.
b Pulse a o b para seleccionar

1.Copia.
Pulse OK.

c Pulse a o b para seleccionar

4.Brillo.
Pulse OK.

d Pulse a o b para hacer una impresión

más clara o oscura.
Pulse OK.

e Pulse Detener/Salir.

Cómo hacer copias

Contraste 3

Ajuste el contraste para que la imagen tenga
un aspecto más nítido y vívido.

El contraste sólo puede cambiarse a través
de la configuración predeterminada.

a Pulse Menú.
b Pulse a o b para seleccionar

1.Copia.
Pulse OK.

c Pulse a o b para seleccionar

5.Contraste.
Pulse OK.

d Pulse a o b para aumentar o disminuir

el contraste.
Pulse OK.

e Pulse Detener/Salir.

Color saturación 3

La saturación de color sólo puede cambiarse
mediante el ajuste predeterminado.

a Pulse Menú.

Opciones de papel 3

Tipo de papel 3

Si está ejecutando copias en un papel
especial, asegúrese de seleccionar el tipo de
papel que está utilizando para obtener la
mejor calidad de impresión.

Pulse Opciones

y a o b para
seleccionar

Tipo de papel

Papel normal

Papel inkjet

Brother Photo

Otro papel foto

Transparencia

a Cargue el documento.
b Pulse Opciones y a o b para

seleccionar Tipo de papel.
Pulse OK.

c Pulse a o bien b para seleccionar el

tipo de papel que está utilizando.
Pulse OK.

3

b Pulse a o b para seleccionar

1.Copia.
Pulse OK.

c Pulse a o b para seleccionar

6.Ajuste color.
Pulse OK.

d Pulse a o b para seleccionar 1.Rojo,

2.Verde o bien 3.Azul.

Pulse OK.

e Pulse a o b para cambiar la saturación

de color.
Pulse OK.

f Seleccione una de las opciones abajo:

 Vuelva a d para seleccionar el

siguiente color.

 Pulse Detener/Salir.

d Pulse Inicio Negro o bien Inicio Color.

Para cambiar la configuración
predeterminada, siga la instrucción abajo:

a Pulse Menú.
b Pulse a o b para seleccionar

1.Copia.
Pulse OK.

c Pulse a o b para seleccionar

1.Tipo de papel.
Pulse OK.

d Pulse a o bien b para seleccionar

Papel normal, Papel inkjet,
Brother Photo, Otro papel foto

o bien Transparencia.
Pulse OK.

e Pulse Detener/Salir.

25

Capítulo 3

Tamaño de papel 3

Si copia en otro papel que no sea A4,
necesitará cambiar la configuración del
tamaño de papel. Puede copiar en papel
Carta, Legal, A4, A5 o Tarjeta fotográfica
(10×15 cm).

Pulse Opciones

y a o b para
seleccionar

Tamaño papel

Carta

Legal

A4

A5

10(An)x15(Al)cm

a Cargue el documento.
b Pulse Opciones y a o b para

seleccionar Tamaño papel.
Pulse OK.

c Pulse a o bien b para seleccionar el

tipo de papel que está utilizando.
Pulse OK.

d Pulse Inicio Negro o bien Inicio Color.

Para cambiar la configuración
predeterminada, siga la instrucción abajo:

a Pulse Menú.
b Pulse a o b para seleccionar

1.Copia.
Pulse OK.

c Pulse a o b para seleccionar

2.Tamaño papel.
Pulse OK.

d Pulse a o bien b para seleccionar el

tipo de papel que está utilizando.
Carta, Legal, A4, A5 o 10x15cm.
Pulse OK.

e Pulse Detener/Salir.

26

Sección III

Impresión de fotos directa III

Impresión de fotos mediante de una tarjeta de
memoria

Impresión de fotografías mediante una cámara
con PictBridge

28

39

Impresión de fotos mediante de

4

una tarjeta de memoria

Operaciones de PhotoCapture Center™

Impresión mediante una tarjeta de memoria sin utilizar un PC 4

Aunque el equipo no esté conectado al
ordenador, puede imprimir las fotografías
directamente desde el soporte de la cámara
digital. (Consulte Cómo imprimir una tarjeta
de memoria en la página 30)

Escaneado a una tarjeta de memoria sin PC 4

Puede escanear documentos y guardarlos
directamente en una tarjeta de memoria.
Consulte Escanear a tarjeta en la página 37.

Usando memoria 4

El equipo Brother dispone de unidades de
soportes (ranuras) para utilizar con soportes

4

de cámaras digitales de uso difundido:
CompactFlash

Stick Pro™, SecureDigital™,
MultiMediaCard™ y xD-Picture Card™.

CompactFlash

SecureDigital™

MultiMediaCard™

 miniSD™ se puede utilizar con un

adaptador miniSD™.

®

, Memory Stick® Memory

®

Memory Stick

Memory Stick Pro™

xD-Picture Card™

4

®

Uso de PhotoCapture Center™ desde el ordenador 4

Puede acceder a la tarjeta de memoria que
queda insertada en la unidad (ranura) del
equipo desde el PC.

(Consulte PhotoCapture Center™ para
Windows
Macintosh

Software adjunta en el CD-ROM.)

28

®

o PhotoCapture Center™ para

®

en la Guía del usuario del

 Memory Stick Duo™ se puede utilizar con

el adaptador Memory Stick Duo™.

 Memory Stick Pro Duo™ se puede utilizar

con un adaptador Memory Stick Duo™.

 Los adaptadores no están incluidos con el

equipo. Póngase en contacto con otro
distribuidor para adquirir los adaptadores.

La función PhotoCapture Center™ permite
imprimir fotografías digitales de alta
resolución y calidad fotográfica desde una
cámara digital.

Impresión de fotos mediante de una tarjeta de memoria

Introduzca firmemente la tarjeta en la ranura
correspondiente.

1 2 3 4

1 CompactFlash
2 SecureDigital™, MultiMediaCard™

3Memory Stick
4 xD-Picture Card™

PhotoCapture El botón se encenderá para
mostrar el estado de la tarjeta de memoria.
Se puede encender o apagar o bien
parpadear.

®

®

, Memory Stick Pro™

AVISO

NO desenchufe el cable de alimentación ni
extraiga la tarjeta de memoria de la unidad
de memoria (ranura) mientras el equipo
esté leyendo o escribiendo a la tarjeta
(PhotoCapture el botón esté
parpadeando). De lo contrario, los datos

pueden perderse o la tarjeta dañarse.

El equipo puede leer sólo una tarjeta de
memoria a la vez, por lo que no introduzca
más de una tarjeta en una ranura.

Estructura de carpeta de la tarjeta de Memoria 4

El equipo ha sido diseñado para que sea
compatible con los archivos de imágenes y
las tarjetas de memoria de las cámaras
digitales modernas; no obstante, es
aconsejable leer los puntos que se exponen
a continuación para evitar errores:

4

 On

Una tarjeta de memoria se ha insertado
correctamente.

 Off

No hay tarjeta de memoria insertada, o no
se ha introducido correctamente.

 Parpadea

La tarjeta de memoria se está leyendo, o
se está escribiendo a.

 El archivo DPOF en la tarjeta de memoria

debe incluirse en un formato válido.
(Consulte Impresión DPOF en
la página 33.)

 La extensión de los archivos de imágenes

debe ser de .JPG (cualquier otra
extensión, como por ejemplo .JPEG, .TIF,
.GIF, etc., no será reconocida).

 La impresión a través de PhotoCapture

Center™ se debe realizar
independientemente de las operaciones
del PhotoCapture Center™ mediante el
PC (El functionamiento simulatáneo no es
posible).

 IBM Microdrive™ es incompatible con el

equipo.

 El equipo puede leer hasta 999 archivos

en una tarjeta de memoria.

 CompactFlash

®

Tipo II no es compatible.

 Este soporte soporta xD-Picture Card™

Type M / Type H (capacidad grande).

29

Capítulo 4

Tenga en cuenta lo siguiente:

 Al imprimir el ÍNDICE o una IMAGEN,

PhotoCapture Center™ imprimirá todas
las imágenes válidas, aunque una o más
de las mismas estén dañadas. Es posible
que pueda imprimirse una parte de la
imagen dañada.

 El equipo ha sido diseñado para leer las

tarjetas de memoria que han sido
formateadas por una cámara digital.

Cuando la cámara digital formatea una
tarjeta de memoria, ésta crea una carpeta
especial en la que se copian los datos de
la imagen. Si necesita modificar los datos
de la imagen almacenados en una tarjeta
de memoria con su ordenador, le
recomendamos que no modifique la
estructura de la carpeta creada por la
cámara digital. Cuando guarde archivos
de imágenes nuevas o modificadas en la
tarjeta de memoria, también le
recomendamos que use la misma carpeta
que su cámara digital utiliza. Si los datos
no han sido guardados en la misma
carpeta, es posible que el equipo lea el
archivo o imprimir la imagen.

Cómo imprimir una tarjeta de memoria 4

Antes de imprimir una fotografía debe
imprimir un índice de miniatura de imágenes
para seleccionar el número de fotografías
que desee imprimir. Siga las instrucciones
abajo antes de iniciar la impresión
directamente de la tarjeta de memoria:

a Asegúrese de haber introducido la

tarjeta de memoria en la ranura
apropiada. La pantalla LCD le
preguntará lo siguiente:

C.Flash activa

Pulse el botón...

b Pulse PhotoCapture. Para impresión

DPOF, consulte Impresión DPOF en
la página 33.

c Pulse a o b para seleccionar

Imprimir índice y, a continuación,
pulseOK.

d Pulse Inicio Color para iniciar la hoja

de índice. Apunte el número de imagen
que desee imprimir. Consulte Impresión
Índice de miniatura de imágenes en
la página 31.

30

e Para imprimir las imágenes, pulse

a o b para seleccionar

Imprimir imagen en c y, a
continuación, haga clic en OK. Consulte
Impresión de imágenes en la página 31.

f Especifique el número de imagen y

pulse OK.

g Pulse Inicio Color para iniciar la

impresión.

Impresión de fotos mediante de una tarjeta de memoria

Impresión Índice de miniatura
de imágenes 4

El PhotoCapture Center™ asigna un número
a cada imagen. No se reconoce cualquier
otro número o nombre de archivo que la
cámara digital o el PC debe de haber
asignado a las imágenes.

Cuando imprime una página de miniatura de
imágenes, ésta mostrará todas las imágenes
fotográficas en la tarjeta de memoria así
como el número asignado a la misma.
Aunque haya imágenes corruptas, podrían
ser una parte de la imagen impresa.

a Asegúrese de haber introducido la

tarjeta de memoria en la ranura
apropiada.

Pulse (PhotoCapture).

b Pulse a o bien b para seleccionar

Imprimir índice.
Pulse OK.

c Pulse a o bien b para seleccionar

6 Imágen./Línea o bien
5 Imágen./Línea.

Pulse OK.

5 Imágen./Línea 6 Imágen./Línea

El tiempo de impresión para
5 imágenes/por línea será más lento
que el necesario para 6 imágenes/ por
línea, aunque la calidad sea mejor.

Impresión de imágenes 4

Antes de imprimir una imagen individual,
tiene que saber cuál es el número de la
misma.

a Asegúrese de haber introducido la

tarjeta de memoria en la ranura
apropiada.

b Imprima el índice primero. (Consulte

Impresión Índice de miniatura de imágenes en la página 31)

Pulse (PhotoCapture).

c Pulse a o b para seleccionar

Imprimir imagen. Pulse OK.

Nota

Si la tarjeta de memoria contiene la
información de DPOF, en la pantalla
LCD aparecerá Impres DPOF:Si,
consulte Impresión DPOF en
la página 33.

d Pulse a repetidamente para introducir

el número de imagen que desee para
inprimir en el índice de miniatura de
imágenes.
Pulse OK.

No.:1,3,6

Nota

•Pulse b para disminuir el número de
imagen.

• Puede entrar todos los números a la vez
utilizando Opciones la tecla para guión.
(Por ejemplo, Introduzca 1, Opciones, 5
para imprimir las imágenes de Nº 1 a Nº

5).

4

d Pulse Inicio Color para imprimir.

31

Capítulo 4

e Después de haber seleccionado todas

las imágenes que desee para imprimir,
pulse OK para seleccionar los ajustes.
Si ha terminado de seleccionar los
ajustes, pulse Inicio Color.

f Pulse a o b para seleccionar el tipo de

papel que está utilizando,

Papel normal, Papel inkjet,
Brother Photo o bien
Otro papel foto.

Pulse OK.

g Pulse a o b para seleccionar el tamaño

de papel que está utilizando, Letter,
A4, 10x15cm o 13x18cm.

 Si ha seleccionado el tamaño Carta

o A4, vaya a h.

 Si ha seleccionado otro tamaño,

vaya a i.

 Si ha terminado de seleccionar la

configuración, pulse Inicio Color.

h Pulse a o b para seleccionar el tamaño

de impresión (10x8cm, 13x9cm,

15x10cm, 18x13cm, 20x15cm o bien
Tamaño Máximo).

Pulse OK.

Aparecen abajo las posiciones de impresión
al utilizar A4.

1

10×8cm

4

18×13cm

2

13×9cm

5

20×15cm

3

15×10cm

6

Tamaño Máximo

i Seleccione una de las opciones abajo:

 Para seleccionar el número de

copias, vaya a j.

 Si ha terminado de seleccionar la

configuración, pulse Inicio Color.

j Pulse Número copias repeidamente

para entrar el número de copias que
desee. Pulse OK.

k Pulse Inicio Color para imprimir.

32

Impresión de fotos mediante de una tarjeta de memoria

Impresión DPOF 4

DPOF son las siglas, en inglés, de Digital
Print Order Format.

Se trata de una norma creada por los
principales fabricantes de cámaras digitales
(Canon Inc, Eastman Kodak Company, Fuji
Photo Film Co. Ltd., Matsushita Electric
Industrial Co., Ltd. y Sony Corporation) para
facilitar la impresión de imágenes
procedentes de una cámara digital.

Si su cámara digital admite la impresión de
archivos en formato DPOF, podrá
seleccionar en el visor de la cámara digital las
imágenes y el número de copias que quiera
imprimir.

Cuando una tarjeta de memoria
(CompactFlash

Stick Pro™, SecureDigital™
MultiMediaCard™ o xD-Picture Card™) con
información DPOF se ha insertado en el
equipo, puede imprimir la imagen
seleccionada fácilmente.

Para imprimirse mediante una tarjeta de
memoria que contiene información DPOF,
siga las instrucciones abajo indicadas:

®

, Memory Stick®, Memory

e Pulse a o b para seleccionar el tipo de

papel que está utilizando,

Papel normal, Papel inkjet,
Brother Photo o bien
Otro papel foto.

Pulse OK.

f Pulse a o b para seleccionar el tamaño

de papel que está utilizando, Letter,
A4, 10x15cm o 13x18cm.

 Si ha seleccionado el tamaño Carta

o A4, vaya a g.

 Si ha seleccionado otro tamaño,

vaya a h.

 Si ha terminado de seleccionar la

configuración, pulse Inicio Color.

g Pulse a o b para seleccionar el tamaño

de impresión (10x8cm, 13x9cm,

15x10cm, 18x13cm, 20x15cm o bien
Tamaño Máximo).

Pulse OK.

h Pulse Inicio Color para imprimir.

4

a Inserte la tarjeta de memoria en la

ranura de la tarjeta.

C.Flash activa

Pulse (PhotoCapture).

b Pulse a o b para seleccionar

Imprimir imagen. Pulse OK.

c Si hay archivo DROF en la tarjeta, en la

pantalla LCD aparece:

Impres DPOF:Si e

d Pulse a o b para seleccionar

Impres DPOF:Si. Pulse OK.

33

Capítulo 4

PhotoCapture Center™ configuración de impresión

Estas configuraciones permanecerán tal
como están hasta que las modifique.

Calidad de impresión 4

a Pulse Menú.
b Pulse a o b para seleccionar

2.PhotoCapture.
Pulse OK.

c Pulse a o bien b para seleccionar

1.Calidad impre..
Pulse OK.

d Pulse a o bien b para seleccionar

Normal o bien Foto.
Pulse OK.

e Pulse Detener/Salir.

Opciones de papel 4

Tamaño de papel 4

a Pulse Menú.
b Pulse a o b para seleccionar

4

2.PhotoCapture.
Pulse OK.

c Pulse a o bien b para seleccionar

3.Tamaño papel.
Pulse OK.

d Pulse a o bien b para seleccionar el

tipo de papel que está utilizando,
Carta, A4, 10x15cm o bien 13x18cm.
Pulse OK.

e Pulse Detener/Salir.

Tamaño de impresión 4

Esta configuración está disponible sólo
cunado ha seleccionado Carta o A4 en la
configuración de tamaño de papel.

a Pulse Menú.
b Pulse a o b para seleccionar

2.PhotoCapture.
Pulse OK.

Tipo de papel 4

a Pulse Menú.
b Pulse a o b para seleccionar

2.PhotoCapture.
Pulse OK.

c Pulse a o bien b para seleccionar

2.Tipo de papel.
Pulse OK.

d Pulse a o bien b para seleccionar

Papel normal, Papel inkjet,
Brother Photo o bien
Otro papel foto.

Pulse OK.

e Pulse Detener/Salir.

34

c Pulse a o bien b para seleccionar

4.Tamaño impres..
Pulse OK.

d Pulse a o bien b para seleccionar el

tamaño de papel que está utilizando,

10x8cm, 13x9cm, 15x10cm, 18x13cm,
20x15cm o bien Tamaño Máximo.

Pulse OK.

e Pulse Detener/Salir.

Impresión de fotos mediante de una tarjeta de memoria

Ajuste de brillo, contraste y Color 4

Brillo 4

a Pulse Menú.
b Pulse a o b para seleccionar

2.PhotoCapture.
Pulse OK.

c Pulse a o bien b para seleccionar

5.Brillo.
Pulse OK.

d Pulse a o b para hacer una copia más

oscura o más clara.
Pulse OK.

e Pulse Detener/Salir.

Contraste 4

Es posible seleccionar el ajuste de contraste.
Cuanto mayor sea el contraste, mayor será la
nitidez y vivacidad de la imagen.

Color Mejora 4

Puede activar la función de la mejora de color
para imprimir las imágenes más vívidas. El
tiempo necesario para la impresión
aumentará.

a Pulse Menú.
b Pulse a o b para seleccionar

2.PhotoCapture.
Pulse OK.

4

c Pulse a o bien b para seleccionar

7.Mejora color.
Pulse OK.

d Pulse a o b para seleccionar Si (o

No).

Pulse OK.

 Al seleccionar No y, a continuación

vaya a g.

e Pulse a o b para seleccionar

1.Nivel blanco, 2.Definición o
bien 3.Densidad color.
Pulse OK.

a Pulse Menú.
b Pulse a o b para seleccionar

2.PhotoCapture.
Pulse OK.

c Pulse a o bien b para seleccionar

6.Contraste.
Pulse OK.

d Pulse a o b para aumentar o disminuir

el contraste.
Pulse OK.

e Pulse Detener/Salir.

f Pulse a o b para ajustar el nivel de la

configuración.
Pulse OK.

g Pulse Detener/Salir.

35

Capítulo 4

Nota

• Nivel de blanco

Esta configuración ajusta el matiz de las
áreas blancas de una imagen. La luz, los
ajustes de la cámara y otros factores
podrán influir en la apariencia del blanco.
Las partes blancas de una imagen a
veces pueden aparecer ligeramente
rosadas, amarillentas o con sombras de
otro color. Mediante esto, puede corregir
este efecto y recuperar el blanco original
de la imagen.

• Definición

Esta configuración mejora el detalle de
una imagen, de forma similar al ajuste del
objetivo de una cámara. Si la imagen no
está enfocada correctamente y no pueden
verse los detalles de la misma, ajuste la
nitidez.

• Color Densidad

Esta configuración permite ajustar la
cantidad de color total de la imagen. La
cantidad de color de una imagen puede
incrementarse o disminuirse para retocar
fotos descoloridas.

d Pulse a o bien b para seleccionar No

(o Si).
Pulse OK.

e Pulse Detener/Salir.

Recortar: Si

Recortar: No 4

Impresión sin bordes 4

Esta función aumenta el tamaño del área de
impresión hasta los bordes del papel. El
tiempo necesario para la impresión
aumentará ligeramente.

4

a Pulse Menú.

Recorte 4

Si una fotografía tiene un largo o ancho
excesivo para el espacio disponible en la
disposición seleccionada, parte de la imagen
se recortará automáticamente.

La configuración predeterminada es Si. Si
desea imprimir toda la imagen, cambie esta
configuración a No.

a Pulse Menú.
b Pulse a o b para seleccionar

2.PhotoCapture.
Pulse OK.

c Pulse a o bien b para seleccionar

8.Recortar.
Pulse OK.

36

b Pulse a o b para seleccionar

2.PhotoCapture.
Pulse OK.

c Pulse a o bien b para seleccionar

9.Sin bordes.
Pulse OK.

d Pulse a o bien b para seleccionar No

(o Si).
Pulse OK.

e Pulse Detener/Salir.

Impresión de fotos mediante de una tarjeta de memoria

Escanear a tarjeta 4

Puede escanear documentos en blanco y
negro color en una tarjeta de memoria. Los
documentos en blanco y negro se guardarán
en formatos de archivo PDF (*.PDF) o TIFF
(*.TIF). Los documentos en Color pueden
guardarse en formatos de archivo PDF
(*.PDF) o JPEG (*.JPG). La configuración
predeterminada es Color 150 ppp y el
formato de archivo predeterminado es PDF.
El equipo crea automáticamente los nombres
de archivo basados en la fecha actual. (Para
obtener más detalles, consulte la Guía de
configuración rápida.) Por ejemplo, a la
quinta imagen escaneada el 1 de julio de
2006 se le asignaría el nombre

01070605.PDF. Puede cambiar el color y la
calidad.

Calidad Formato de archivo

seleccionable

Color 150 ppp JPEG / PDF
Color 300 ppp JPEG / PDF
Color 600 ppp JPEG / PDF
ByN 200x100 ppp TIFF / PDF
ByN 200 ppp TIFF / PDF

a Inserte una tarjeta CompactFlash

Memory Stick
SecureDigital™, MultiMediaCard™ o
xD-Picture Card™ en el equipo.

®

, Memory Stick Pro™,

®

,

d Pulse a o bien b para seleccionar

Escanea a mem., seleccione una de
las opciones abajo:

 Para cambiar la calidad, pulse OK y

vaya al paso e.

 Para iniciar el escaneado, pulse

Inicio Negro o bien Inicio Color.

e Pulse a o bien b para seleccionar la

calidad, seleccione una de las opciones
abajo:

 Para cambiar el tipo de archivo, vaya

al paso f.

 Para iniciar el escaneado, pulse

Inicio Negro o bien Inicio Color.

f Pulse a o bien b para seleccionar el

tipo de archivo. Pulse Inicio Negro o
bien Inicio Color.

Cambio de la calidad de imagen 4

a Pulse Menú.
b Pulse a o b para seleccionar

2.PhotoCapture.
Pulse OK.

c Pulse a o b para seleccionar

0.Escanea a mem..
Pulse OK.

4

No extraiga la tarjeta de memoria mientras
PhotoCapture está parpadeando para
evitar la tarjeta o datos almacenados en la
tarjeta.

ADVERTENCIA

b Cargue el documento.
c Pulse (Escáner).

d Pulse a o b para seleccionar

1.Calidad.
Pulse OK.

e Pulse a o bien b para seleccionar

ByN 200x100 ppp, ByN 200 ppp,
Color 150 ppp, Color 300 ppp o

bien Color 600 ppp.
Pulse OK.

f Pulse Detener/Salir.

37

Capítulo 4

Cambio de formato de archivo en blanco y negro 4

a Pulse Menú.
b Pulse a o b para seleccionar

2.PhotoCapture.
Pulse OK.

c Pulse a o b para seleccionar

0.Escanea a mem..
Pulse OK.

d Pulse a o b para seleccionar

2.Fichero negro.
Pulse OK.

e Pulse a o bien b para seleccionar

TIFF o bien PDF.
Pulse OK.

f Pulse Detener/Salir.

Cambio del formato en color 4

a Pulse Menú.
b Pulse a o b para seleccionar

2.PhotoCapture.
Pulse OK.

Acerca de los mensajes de error 4

Una vez que se haya familiarizado con los
tipos de errores que se pueden producir al
utilizar PhotoCapture Center™, podrá
identificar y localizar fácilmente cualquier
problema.

 Error de soporte

Aparecera este mensaje si ha introducido
una tarjeta de memoria que estuviera
formateada incorrectamente o no
formateada, o bien cuando se produjera
un problema con la unidad de soporte.
Para borrar este error, extraiga la tarjeta
de memoria.

 Sin archivo

Aparecerá este mensaje si intenta
acceder a una tarjeta de memoria en la
unidad (ranura) que no contiene un
archivo .JPG.

 Sin memoria

Aparece este mensaje si trabaja con
imágenes que son demasiado grandes
para la memoria del equipo.

c Pulse a o b para seleccionar

0.Escanea a mem..
Pulse OK.

d Pulse a o b para seleccionar

3.Fichero color.
Pulse OK.

e Pulse a o bien b para seleccionar

JPEG o bien PDF.
Pulse OK.

f Pulse Detener/Salir.

38

Impresión de fotografías

5

mediante una cámara con
PictBridge

Su equipo Brother soporta la norma
PictBridge, permitiéndole la conexión e
impresión de fotos directamente de cualquier
cámara digital compatible con PictBridge.

Antes de usar PictBridge

Requisitos PictBridge 5

Para evitar errores, recuerde los puntos
siguientes:

 El equipo y la cámara digital deben

conectarse usando un cable USB
sustituible.

 La extensión de los archivos de imágenes

debe ser de .JPG (cualquier otra
extensión, como por ejemplo .JPEG, .TIF,
.GIF, etc., no será reconocida).

 Las operaciones con PhotoCapture

Center no están disponibles al usar la
función PictBridge.

Uso de PictBridge 5

Ajuste de la cámara digial 5

Asegúrese de que su cámara está en modo
PictBridge. Alguna de las configuraciones
listadas a continuación podría no estar
disponible en su cámara digital compatible
con PictBridge.

Selecciones de
menú de cámara

Tamaño de papel Carta, A4, 10x15 cm,

Tipo de papel Papel normal, Papel

Formato de
páginas

5

Configuración

1

DPOF
Calidad de

impresión

Mejora del color Activada, desactivada,

1

Consulte la Impresión DPOF para obtener más
detalles

2

Si su cámara está ajustada para utilizar las
configuraciones de impresora (configuración
predeterminada), el equipo imprimirá la foto
mediante las configuraciones siguientes.

Configuración Opciones

Tamaño de papel 10x15 cm
Tipo de papel Papel satinado
Formato de

páginas
Calidad de

impresión
Mejora del color Off (desactivada)

Consulte la documentación adjunta con su
cámara para obtener mayor información
acerca de los cambios de configuraciones de
PictBridge.

Opciones

Configuraciones de
impresora (configuración

predeterminada)

satinado, Papel para
chorro de tinta,
Configuraciones de
impresora (configuración

predeterminada)
Sin bordes: On (activada),

Sin bordes: Off
(desactivada),
Configuraciones de
impresora (Configuración

predeterminada)

-

Configuraciones de
impresora normal, fina
(configuración

predeterminada)

Configuraciones de
impresora (configuración

predeterminada)

Sin bordes: On (activada)

Fina

5

2

2

2

2

2

5

39

Capítulo 5

Impresión de imágenes 5

Nota

Extraiga todas las tarjetas de memoria
que hay en el equipo antes de conectar la
cámara digital.

a Asegúrese de que su cámara esté

apagada. Conecte su cámara al puerto
de PictBridge en el equipo mediante el
cable USB.

Impresión DPOF 5

DPOF son las siglas, en inglés, de Digital
Print Order Format.

Se trata de una norma creada por los
principales fabricantes de cámaras digitales
(Canon Inc, Eastman Kodak Company, Fuji
Photo Film Co. Ltd., Matsushita Electric
Industrial Co., Ltd. y Sony Corporation) para
facilitar la impresión de imágenes
procedentes de una cámara digital.

Si su cámara digital admite la impresión de
archivos en formato DPOF, podrá
seleccionar en el visor de la cámara digital las
imágenes y el número de copias que quiera
imprimir.

1

1 Puerto PictBridge

b Encienda la cámara.

Cuando el equipo ha reconocido la
cámara, en la pantalla LCD aparece el
mensaje siguiente:

Cámara conectada

Cuando el equipo inicia la impresión de
una foto, en la pantalla LCD aparecerá
Imprimiendo.

Para evitar daños al equipo, no conecte
ningún dispositivo al puerto de PictBridge si
no fuese una cámara compatible con
PictBridge.

ADVERTENCIA

40

Impresión de fotografías mediante una cámara con PictBridge

Acerca de los mensajes de error 5

Una vez que se haya familiarizado con los
tipos de errores que se pudiesen producir al
utilizar PictBridge, podrá identificar y
solucionar fácilmente cualquier problema.

 Sin memoria

Aparece este mensaje si trabaja con
imágenes que son demasiado grandes
para la memoria del equipo.

 Dispo. USB incorr

Aparecerá este mensaje si ha conectado
un dispositivo no compatible con
PictBridge o un aparato roto al puerto de
PictBridge. Para eliminar el error,
desenchufe el dispositivo del puerto de
PictBridge y, a continuación, pulse On/Off
para desactivar el equipo y, después
activarlo nuevamente.

Si desea información más detallada,
consulteMensajes de error en la página 57.

5

41

Capítulo 5

42

Sección IV

Software IV

Funciones de software 44

6

Funciones de software 6

El CD-ROM incluye la Guía del usuario del
Software acerca de las funciones disponibles
al conectarse a un ordenador (por ejemplo,
impresión y escaneado). La quía dispone de
los enlaces fáciles de uso. Al hacer clic en
éstos, le llevarán directamente a una sección
particular.

Puede encontrar una información acerca de
estas funciones:

 Impresión
 Escaneado

 ControlCenter3 (para Windows

 ControlCenter2 (para Macintosh®)
 PhotoCapture Center™

Cómo tener acceso a la Guía del usuario
HTML

Ésta es una referencia rápida para utilizar la
Guía del usuario HTML.

(Para Windows

®

)

®

)

Nota

Si no ha instalado el software, consulte
Para ver la documentación en la página 3.

a Desde el menú Inicio, diríjase a Brother,

DCP-XXXX (XXXX corresponde al

nombre de su modelo) en el grupo de
programas y, a continuación, haga clic
en Guía del usuario.

c Haga clic en el encabezamiento que

quisiera leer en la lista que aparece a la
izquierda de la ventana.

(Para Macintosh®)

a Asegúrese de que el Macintosh

encendido. Inserte el CD-ROM de
Brother con la en la unidad de CD-ROM.

®

está

b Haga doble clic en el icono

Documentation.

c Haga doble clic en la carpeta de idiomas

y, a continuación, haga doble clic en el
archivo de la portada.

d Haga clic en la GUÍA DEL USUARIO

DEL SOFTWARE en el menú superior

y, a continuación, haga clic en la
cabecera que le gustaría leer en la lista
que hay a la izquierda de la ventana.

b Haga clic en GUÍA DEL USUARIO DEL

SOFTWARE en el menú superior.

44

Sección V

Apéndices V

Avisos sobre seguridad y legales 46
Solución de problemas y mantenimiento

rutinario
Menús y funciones 72
Especificaciones 78
Glosario 87

54

Avisos sobre seguridad y

A

legales

Cómo elegir el lugar de instalación A

Sitúe el equipo sobre una superficie plana y estable que no est expuesta a vibraciones ni a golpes
como, por ejemplo, un escritorio. Coloque el equipo en las proximidades de una toma de corriente
estándar puesta a tierra. Elija un lugar donde la temperatura permanezca entre 10° y 35° C (50° F
y 95° F).

A

AVISO

• No instale el equipo en un lugar por el que transite mucha gente.

• Evite instalar el equipo sobre una alfombra.

• NO ubique el equipo cerca de calefacciones, acondicionadores de aire, frigoríficos, aparatos
médicos, productos químicos o agua.

• NO exponga el equipo a la luz solar directa ni al calor, la humedad o el polvo excesivos.

• NO conecte el equipo a las tomas eléctricas controladas por interruptores de pared o
temporizadores automáticos.

• La interrupción de la alimentación eléctrica puede borrar la información contenida en la
memoria del equipo.

• No conecte el equipo a las tomas eléctricas que se encuentren en el mismo circuito que
aparatos grandes u otros aparatos que pudiesen afectar a la alimentación eléctrica.

• Evite las fuentes de interferencias, como por ejemplo los altavoces o las bases de los
teléfonos inalám bricos.

46

Avisos sobre seguridad y legales

Para utilizar el equipo de modo seguro A

Guarde estas instrucciones para su posterior consulta y léalas antes de realizar cualquier tarea
de mantenimiento.

PELIGRO

El equipo contiene en su interior electrodos de alta tensión. Antes de limpiar el interior del
equipo, asegrese de haber desenchufado el cable de la toma de corriente CA. De hacer esto,
se puede evitar una descarga eléctrica.

NO manipule el enchufe con las manos húmedas. De lo contrario, podría sufrir una descarga
eléctrica.

NO desenchufe el equipo tirando del cable de corriente. De lo contrario, pudiera producirse una
descarga eléctrica.

47

NO coloque las manos en el borde el equipo, bajo la cubierta del escner. De lo contrario, podría
causar lesiones.

No se coloque las manos en el borde de la bandeja del papel debajo de la cubierta de la bandeja
de salida del papel. De lo contrario, podría causar lesiones.

NO toque el rodillo de alimentación del papel. De lo contrario, podría causar lesiones.

48

Avisos sobre seguridad y legales

NO toque el área sombreada en la ilustración. De lo contrario, podría sufrir lesiones.

Al trasladar la máquina, debe levantarla desde la base, colocando una mano en cada lado de
la unidad, tal y como se muestra en la ilustración. No traslade el equipo tomándolo por la
cubierta del escáner.

Si el equipo está muy caliente, produce humo, o genera un olor fuerte, desconecte
inmediatamente el interruptor de alimentación y desenchufe el equipo de la toma de corriente.
Llame a su distribuidor o Serivicio de atención al cliente de Brother.

Si los objetos metálicos, el agua u otro líquido penetran en el equipo, apague inmediatamente
el equipo y desenchufe el cable de la toma de corriente. Llame a su distribuidor o Serivicio de
atención al cliente de Brother.

49

PELIGRO

• Este producto debe instalarse cerca de una toma de corriente que deberá poder acceder
fácilmente. En caso de emergencia, deberá desenchufar el cable eléctrico de la toma de
corriente CA para desconectar completamente la alimentación.

• Siempre asegúrese que se ha insertado totalmente la clavija.

Instrucciones de seguridad importantes A

1 Lea detenidamente la totalidad de estas instrucciones.
2 Téngalas a mano para consultarlas cuando sea necesario.
3 Respete todas las advertencias e instrucciones indicadas en el producto.
4 Desenchufe este producto de la toma de corriente de pared antes de limpiar el interior del

equipo. No utilice productos de limpieza lquidos o en aerosol. Utilice un paño húmedo para
limpiarlo. No utilice productos de limpieza líquidos o en aerosol. Utilice un paño húmedo para

limpiarlo.
5 Absténgase de utilizar este producto cerca del agua.
6 No coloque este producto encima de un carro, soporte o mesa inestables. El producto podría

caerse, lo que podría producir averías graves.
7 Las ranuras y orificios de la carcasa y la parte trasera o inferior sirven como medio de

ventilación. Para garantizar que el producto funcione correctamente y para protegerlo del calor

excesivo, no debe bloquear ni cubrir estos orificios. No obstruya los orificios apoyando el

producto sobre una cama, sofá, moqueta o superficie similar. Bajo ninguna circunstancia se

instalará el producto en las proximidades de un radiador o calefactor. Tampoco deberá

colocarse este producto dentro de un armario o similar, salvo que se garantice una ventilación

adecuada.
8 Este producto debe conectarse a la fuente de alimentación indicada en la etiqueta. Si

desconoce de qué tipo de corriente dispone, consulte al distribuidor o a la compañía eléctrica

local.
9 Utilice exclusivamente el cable de alimentación incluido con el equipo.
10 Este producto está equipado con un enchufe de 3 polos con puesta a tierra; es decir, con un

enchufe que tiene una tercera clavija para la conexión a tierra. Este enchufe sólo podrá

conectarse a una toma de corriente con puesta a tierra. Se trata de una medida de seguridad.

Si no puede conectar el enchufe a la toma de corriente, solicite a un electricista que instale

una toma de corriente adecuada. No ignore la finalidad del enchufe con puesta a tierra.
11 Evite que haya cualquier objeto apoyado sobre el cable de alimentación. No instale este

producto en un lugar en el que la gente pueda pisar el cable.
12 No coloque nada delante del equipo que pudiera bloquear la impresión. No coloque ningún

objeto en la trayectoria de la impresión.
13 Espere hasta que todas las páginas hayan salido del interior del equipo antes de recogerlas.

50

Avisos sobre seguridad y legales

14 Desenchufe el producto de la toma de corriente CA y encargue la reparación al personal del

servicio técnico autorizado de Brother cuando se produzcan las siguientes circunstancias:

 Si el cable de alimentación está dañado o deshilachado.
 Si se ha vertido líquido en el equipo.
 Si el equipo ha estado expuesto a la lluvia o al agua.
 Si el producto no funciona correctamente después de seguir las instrucciones de uso,

ajuste únicamente los controles que cubren las instrucciones de uso. El ajuste incorrecto
de otros controles puede dar el equipo, el cual probablemente necesitará de reparaciones
importantes por parte de un técnico calificado para volver a condiciones de servicio
normales.

 Si el equipo se ha caído o si la carcasa ha resultado dañada.
 Si el funcionamiento del equipo cambia notablemente, lo que indica la necesidad de una

reparación.

15 Para proteger al equipo contra las sobretensiones, recomendamos que utilice un dispositivo

de protección contra sobretensiones monentáneas.

16 Para reducir el riesgo de incendios, descargas eléctricas y lesiones, tenga en cuenta lo

siguiente:

 No utilice este producto cerca de electrodomésticos que utilicen agua, una piscina o un

estano húmedo.

 No utilice el equipo durante una tormenta eléctrica (existe la posibilidad remota de que se

produzca una descarga eléctrica) ni utilice el teléfono en las proximidades de una fuga de
gas para informar de la misma.

IMPORTANTE - Para su seguridad A

Con el objeto de garantizar un funcionamiento seguro, el enchufe de tres polos deberá
enchufarse exclusivamente en una toma de corriente estándar de tres clavijas, conectada
correctamente a tierra a través del cableado normal del edificio.

El hecho de que el equipo funcione correctamente no implica que la alimentación eléctrica esté
puesta a tierra y que la instalación sea completamente segura. Por su propia seguridad, si tiene
cualquier duda sobre la puesta a tierra de la alimentación eléctrica, consulte a un electricista
cualificado.

51

Directiva de la Unión Europea 2002/96/CE y EN50419 A

Sólo Unión Europea

Este equipo está etiquetado con el símbolo de reciclado que puede verse arriba. Esto quiere decir
que al final de la vida del equipo, éste debe ser llevado a un punto de recogida específico para
equipos electrónicos, y no a los contenedores normales de residuos domésticos. Esto beneficiará
al medio ambiente para todos. (Sólo Unión Europea)

Limitaciones legales para la copia A

Es un delito hacer reproducciones de determinados ítems o documentos con el intento de
cometer un fraude. La presente lista pretender ser una guía más que una lista completa.
Le sugerimos consultar a las autoridades legales competentes si tiene una duda sobre un ítem o
documento particular

Los siguientes son ejemplos de documentos cuya copia está prohibida:

 Dinero
 Bonos, obligaciones, letras u otros certificados de deuda
 Certificados de depósito
 Documentación de servicio o de reclutamiento de las fuerzas armadas
 Pasaportes
 Sellos de correos (con o sin matasellos)
 Documentación de inmigración
 Documentación del servicios de bienestar social
 Cheques o giros emitidos por organismos oficiales
 Documentos, chapas o insignias de identificación
 Licencias y certificados de propiedad de vehículos de motor

Está prohibido copiar obras protegidas por derechos de propiedad intelectual. Está autorizada la
copia de una parte de obra protegida por derechos de propiedad intelectual para el ‘uso
justificado.’ Las copias múltiples se consideran de uso injustificado.

Las obras de arte se consideran equivalentes a obras protegidas por los derechos de la propiedad
intelectual.

Las licencias y certificados de vehículos de motor no se pueden copiar de acuerdo con
determinadas leyes provinciales/estatales.

52

Avisos sobre seguridad y legales

Marcas comerciales A

El logotipo de Brother es una marca comercial registrada de Brother Industries, Ltd.
Brother es una marca comercial registrada de Brother Industries, Ltd.
Multi-Function Link es una marca comercial registrada de Brother International Corporation.
© 2006 Brother Industries, Ltd. Todos los derechos reservados.
Windows y Microsoft son marcas comerciales registradas de Microsoft en Estados Unidos y otros

países.
Macintosh y True Type son marcas comerciales registradas de Apple Computer, Inc.
PaperPort es una marca comercial registrada de ScanSoft, Inc.
Presto! PageManager es una marca comercial registrada de NewSoft Technology Corporation.
Microdrive es una marca comercial de International Business Machine Corporation.
CompactFlash es una marca comercial registrada de SanDisk Corporation.
Memory Stick es una marca comercial registrada de Sony Corporation.
SecureDigital es una marca comercial de of Matsushita Electric Industrial Co. Ltd., SanDisk

Corporation y Toshiba Corporation.
SanDisk es ha adquirido una licencia para las marcas comerciales SD y miniSD.
MultiMediaCard es una marca comercial registrada de Infineon Technologies y autorizada para

MultiMediaCard Association.
xD-Picture Card es una marca comercial de of Fujifilm Co. Ltd., Toshiba Corporation y Olympus

Optical Co. Ltd.
Memory Stick Pro, Memory Stick Pro Duo, Memory Stick Duo y MagicGate son marcas

comerciales de Sony Corporation.
PictBridge es una marca comercial.
Todas las empresas cuyos programas de software se mencionan en el presente manual cuentan

con un Acuerdo de Licencia de Software específico para sus programas patentados.

Todos los demás nombres de marcas y de productos mencionados en la presente Guía del
usuario y Guía del usuario del Software son marcas registradas de sus respectivas
compañías.

53

Solución de problemas y

B

mantenimiento rutinario

Solución de problemas B

Si considera que se produce un problema en el equipo, verifique la tabla abajo y siga los consejos
para solución de problemas.

Usted mismo/a puede solucionar fácilmente la mayoría de los problemas por sí mismo/a. Si
necesita más ayuda, Brother Solutions Center le ofrece las preguntas más frecuentes y los
últimos consejos para la solución de sus averías. Visítenos en http://solutions.brother.com

Si tiene problemas con el equipo B

Impresión

Problema Sugerencias

No imprime Compruebe la conexión inalámbrica de la interfaz a ambos lados (equipo y

Mala calidad de impresión Compruebe la calidad de impresión. (Consulte Comprobación de la calidad de

Aparecen líneas horizontales
blancas en los textos o gráficos.

El equipo imprime páginas en
blanco.

ordenador).
Uno o más cartuchos de tinta están vacíos. (Consulte Sustitución de cartuchos de

tinta en la página 62.)
Compruebe que no haya ningún mensaje de error en la pantalla LCD. (Consulte

Mensajes de error en la página 57.)
Compruebe que ha elegido e instalado el controlador de impresora correcto.
Asegúrese de que el equipo está en línea. Haga clic en Inicio y, a continuación,

seleccione lmpresoras y faxes. Con el botón derecho del ratón, haga clic en
Brother DCP-XXXX (XXXX corresponde al nombre de su modelo), y asegúrese
de que el mensaje ‘Utilice la impresora en línea’ esté desactivado.

impresión en la página 67.)
Asegúrese de que el ajuste de controlador de impresora o de tipo de papel en el

menú corresponde al tipo de papel que está utilizando. (Consulte Impresión para
Windows
usuario del software adjunta en el CD

Asegúrese de que los cartuchos de tinta no sean demasiado viejos. Éstas son las
causas de que la tinta se obstruya:

Pruebe a utilizar los tipos de papel recomendados. (Consulte Papel aceptable y
otro soporte en la página 10.)

En entorno recomendado para el equipo está entre 20° C a 33° C (68° F a 91° F).
Limpie los cabezales de impresión. (ConsulteLimpieza del cabezal de

impresión en la página 67.)
Pruebe a utilizar los tipos de papel recomendados. (Consulte Papel aceptable y

otro soporte en la página 10.)
Limpie los cabezales de impresión. (Consulte Limpieza del cabezal de

impresión en la página 67.)

®

o Impresión y enviar y recibir faxes para Machintosh® en la Guía del

-ROM.)

 Se ha superado la fecha de caducidad que se indica en el paquete del

cartucho. (Los cartuchos permanecerán disponibles en un máximo de dos
años si se guardan éstos en su embalaje original.)

 El cartucho de tinta lleva más de seis meses en el equipo.
 La tinta no ha estado correctamente almacenada antes de su uso.

.

B

54

Solución de problemas y mantenimiento rutinario

Impresión (Continuación)

Problema Sugerencias

Los caracteres y las líneas
aparecen amontonadas.

El texto de impresión o las líneas
aparecen sesgadas.

Mancha corrida en la parte superior
del centro de la página.

La impresión tiene un aspecto
borroso o la tinta parece correrse.

Aparec en manchas al d orso o en l a
parte inferior de la página.

El equipo imprime las líneas
densas en la página.

Las impresiones aparecen
arrugadas.

No se puede realizar la impresión
‘2 en 1 o 4 en 1’.

La velocidad de la impresión es
demasiado lenta.

La función Mejora del color no
funciona correctamente.

El equipo coge varias páginas. Asegúrese de que el papel esté cargado correctamente en la bandeja. (Consulte

Las páginas impresas no se apilan
correctamente.

Las páginas impresas se alimentan
de nuevo y causaría un atasco de
papel.

El equipo no imprime utilizando
Paint Brush.

El equipo no imprime utilizando
Adobe Illustrator.

Compruebe la alineación de la impresión. (Consulte Comprobación de la
alineación de la impresión en la página 68.)

Asegúrese de que el papel está cargado adecuadamente en la bandeja y de que
la guía lateral del papel está ajustada correctamente. (Consulte Carga de papel u
otros materiales en la página 14.)

Asegúrese de que la cubierta para el desatasco de papel está ajustada
correctamente.

Asegúrese de utilizar los tipos de papel recomendados. (Consulte Papel
aceptable y otro soporte en la página 10.)

Asegúrese de utilizar los tipos de papel adecuados. (Consulte Papel aceptable y
otro soporte en la página 10.) Evite manipular el papel hasta que la tinta esté
seca.

Asegúrese de que la placa de impresión no esté manchada de tinta. (Consulte
Limpieza de la placa de impresión del equipo en la página 66.)

Asegúrese de utilizar la aleta de soporte del papel. (Consulte Carga de papel u
otros materiales en la página 14.)

Active la casilla de verificación Orden inverso en la ficha Básica del controlador
de impresora.

En la ficha Básica del controlador de impresora, haga clic en Ajustes, y desactive
la casilla de verificación Impresión Bidireccional.

Compruebe que la configuración de tamaño de papel en la aplicación y en el
controlador de impresión sea idéntica.

Intente cambiar la configuración del controlador de la impresora. Una alta
resolución necesita un tiempo de procesamiento, envío e impresión mayor.
Pruebe las otras configuraciones en la ficha Básica del controlador de impresora.
Al mismo tiempo, haga clic en la ficha Ajustes, y asegúrese de desactivar Mejora
del color.

Desactive la función Sin bordes. La impresión sin bordes es más lenta que la
impresión en modo normal. (Consulte Impresión para Windows
enviar y recibir faxes para Macintosh

®

en la Guía del usuario del Software adjunta

®

o Impresión y

en el CD-ROM.)
Si los datos de la imagen no son a todo color en la aplicación (tal como 256

colores), Mejora del color funcionará. Utilice al menos los datos de color de 24
bits con la función Mejora del color.

Carga de papel u otros materiales en la página 14.)
Compruebe que no haya más de dos tipos de papeles cargados en la bandeja al

mismo tiempo.
Asegúrese de utilizar la aleta de soporte del papel. (Consulte Carga de papel u

otros materiales en la página 14.)

Asegúrese de tirar del soporte de papel hasta que quede inmovilizado y
despliegue la aleta de soporte del papel.

Intente configurar el monitor a ‘256 colores’.

Intente reducir la resolución de la impresión. (Consulte Impresión para Windows

®

o Impresión y enviar y recibir faxes para Machintosh

en la Guía del usuario del

software adjunta en el CD-ROM.)

®

55

Impresión (Continuación)

Problema Sugerencias

El equipo puede imprimir todas las
páginas de un documento.

Sin memoria mensaje ocurre.

Reduzca la resolución de la impresión. (Consulte Impresión para Windows
Impresión y enviar y recibir faxes para Machintosh

software adjunta en el CD-ROM.)
Reduzca la complejidad del documento e inténtelo de nuevo. Reduzca la calidad

gráfica o el número de los tamaños de fuentes dentro del marco especificado en
el software de aplicación.

®

en la Guía del usuario del

Problemas de copia

Problema Sugerencias

En las copias aparecen rayas
verticales

Si ve rayas verticales en las copias, limpie el escáner. (Consulte Limpieza del
escáner en la página 65.)

Problemas de escaneado

Problema Sugerencias

Se producen errores de
TWAIN/WIA durante el escaneado.

Asegúrese de haber seleccionado el controlador TWAIN/WIA de Brother como
controlador principal. En PaperPort

Digitalizar y seleccione el controlador de Brother TWAIN/WIA.

®

SE con OCR, haga clic en Archivo,

Problemas de software

Problema Sugerencias

No se puede instalar el software ni
imprimir

‘Dispositivo ocupado’ Asegúrese de que no aparece ningún mensaje de error en la pantalla LCD.

Ejecute el programa de Reparación MFL-Pro Suite en el CD-ROM. Este
programa reparará y volverá a instalar el software.

®

o

PhotoCapture Center™ Problemas

Problema Sugerencias

Un disco extraíble no funciona
correctamente.

No tiene acceso al icono del Disco
extraíble desde el escritorio.

56

1 ¿Ha instalado la actualización de Windows

siguiente:

1) Desenchufe el cable USB.

2) Instale la actualización de Windows
configuración rápida. Después de la instalación, el PC se reiniciará
automáticamente.

3) Espere aproximadamente 1 minuto después de haber reiniciado el PC y,
a continuación, conecte el cable USB.

2 Extraiga la tarjeta de memoria y vuelva a insertarla.

3 Si ha utilizado la opción ‘Expulsar’ de Windows

memoria antes de continuar.

4 Si aparece un mensaje de error al intentar expulsar la tarjeta de memoria, eso

significa que la tarjeta se está leyendo. Espere un poco y vuelva a intentarlo.

5 Si nada de lo anterior funciona, apague el PC y el equipo y luego vuelva a

encenderlos. (Para apagar el equipo, deberá desenchufar el cable de
alimentación.)

Asegúrese de haber introducido la tarjeta de media en la ranura correspondiente.

®

2000? De lo contrario, siga lo

®

2000 y consulte la Guía de

®

, debe extraer la tarjeta de

Solución de problemas y mantenimiento rutinario

Mensajes de error B

Al igual que con cualquier otro producto electrónico sofisticado, es posible que se produzcan
errores. En tal caso, el equipo identificará el error y mostrará un mensaje de error. A continuación
se exponen los mensajes de error más comunes.

Usted puede corregir la mayoría de errores por sí mismo. Si necesita más ayuda, Brother
Solutions Center le ofrece las preguntas más frecuentes y los últimos consejos para la solución
de sus averías.

Visítenos en http://solutions.brother.com

Mensaje de error Causa Acción

Alta temperatura

Atasco de papel

Compruebe panel

Cubier.
abierta

Dispo. USB incorr

Error de sopo
rte

Imp.Inicializ El equipo ha sufrido un problema

Los cabezales de impresión se han
recalentado.

Se ha producido un atasco de
papel en el equipo.

El equipo se ha quedado sin papel
o éste no está cargado
correctamente en la bandeja de
papel.

Se ha producido un atasco de
papel en el equipo.

El tamaño del papel no es el
correcto.

La cubierta del escáner no está
cerrada completamente.

Un dispositivo no compatible con
PictBridge o un aparato roto se ha
conectado al puerto de PictBridge.

La tarjeta de memoria podría estar
dañada, es posible que no haya
sido formateada correctamente o
exista un problema con ella.

mecánico.

—O—

Hay objetos extraños tales como
una grapa, papel grapado en el
equipo.

.

Deje que el equipo se enfríe.

Consulte Atascos de impresora o atascos de
papel en la página 60.

Haga una de las siguientes acciones:

 Vuelva a colocar el papel en la bandeja y, a

continuación, pulse Inicio Negro o bien
Inicio Color.

 Quite el papel y vuelva a cargarlo, a

continuación, pulse Inicio Negro o bien
Inicio Color.

ConsulteAtascos de impresora o atascos de
papel en la página 60.

Cargue el papel de tamaño correcto (Carta,
Legal o A4) y, a continuación, pulse
Inicio Negro o bien Inicio Color.

Levante la cubierta del escáner y vuelva a
cerrarla.

Desenchufe el dispositivo de la toma de
PictBridge y, a continuación, pulse On/Off para
desactivar el equipo y después activarlo
nuevamente.

Vuelva a introducir firmemente la tarjeta en la
ranura para asegurarse de que se encuentra en
la posición correcta. Si sigue apareciendo el
mensaje de error, compruebe que la unidad de
soporte funciona introduciendo otra tarjeta que
sepa que funciona.

Abra la cubierta del escáner y extraiga objetos
extraños en el interior del equipo. Si el mensaje
de error continúa, desconecte el equipo de la
fuente de alimentación durante varios minutos, y
vuelva a conectarlo.

57

Mensaje de error Causa Acción

Impos. Impri. El equipo ha sufrido un problema

mecánico.

—O—

Hay objetos extraños tales como
una grapa, papel grapado en el
equipo.

Impos.Cambiar El equipo ha sufrido un problema

mecánico.

—O—

Hay objetos extraños tales como
una grapa, papel grapado en el
equipo.

Impos.Escanea El equipo ha sufrido un problema

mecánico.

—O—

Hay objetos extraños tales como
una grapa, papel grapado en el
equipo.

Impos.Limpiar El equipo ha sufrido un problema

mecánico.

—O—

Hay objetos extraños tales como
una grapa, papel grapado en el
equipo.

Negro
Semivacío

Negro vacío Se ha agotado la tinta de uno o

No hay cartucho.

Quedan datos Quedan datos de impresión en la

Sin archivo La tarjeta de soporte insertada en

En uno o más cartuchos se está
agotando la tinta.

más cartuchos. El equipo
interrumpirá todas las tareas de
impresión.

Un cartucho de tinta no está
instalado correctamente.

memoria del equipo.
Quedan datos de impresión en la

memoria del equipo. El cable USB
se desconectó mientras el
ordenador estaba enviando datos
al equipo.

la ranura no contiene ningún
archivo .JPG.

Abra la cubierta del escáner y extraiga objetos
extraños en el interior del equipo. Si el mensaje
de error continúa, desconecte el equipo de la
fuente de alimentación durante varios minutos, y
vuelva a conectarlo.

Abra la cubierta del escáner y extraiga objetos
extraños en el interior del equipo. Si el mensaje
de error continúa, desconecte el equipo de la
fuente de alimentación durante varios minutos, y
vuelva a conectarlo.

Abra la cubierta del escáner y extraiga objetos
extraños en el interior del equipo. Si el mensaje
de error continúa, desconecte el equipo de la
fuente de alimentación durante varios minutos, y
vuelva a conectarlo.

Abra la cubierta del escáner y extraiga objetos
extraños en el interior del equipo. Si el mensaje
de error continúa, desconecte el equipo de la
fuente de alimentación durante varios minutos, y
vuelva a conectarlo.

Encargue un nuevo cartucho de tinta.

Sustituya los cartuchos de tinta. (Consulte

Sustitución de cartuchos de
tinta en la página 62.)

Extraiga el cartucho de tinta e introdúzcalo de
nuevo para que éste quede correctamente.
(Consulte Sustitución de cartuchos de
tinta en la página 62.)

Reinicie el proceso de impresión desde el
ordenador.

Pulse Detener/Salir. El equipo cancela el
trabajo y lo borra de la memoria. Intente volver a
imprimirlo.

Vuelva a colocar la tarjeta de memoria en la
ranura.

58

Solución de problemas y mantenimiento rutinario

Mensaje de error Causa Acción

Sin memoria La memoria del equipo está llena. Operación de copiado en curso

Pulse Detener/Salir y espere hasta que
terminen de procesarse las demás operaciones
en curso. A continuación, vuelva a intentarlo.

Operación de impresión en curso

Reduzca la resolución de la impresión. (Para
obtener detalles, Consulte Impresión para

Windows
para Macintosh

®

o Impresión y enviar y recibir faxes

®

en la Guía del usuario del

Software adjunta en el CD-ROM.)

Temperatura baja

Los cabezales de impresión están

Espere a que el equipo se caliente.

demasiado fríos.

59

Cambio de idioma en la pantalla LCD B

Atascos de impresora o atascos de papel B

Puede cambiar el idioma usado en la pantalla
LCD.

a Pulse Menú.
b Pulse a o b para seleccionar

0.Conf.inicial.
Pulse OK.

c Pulse a o b para seleccionar

0.Sel. lenguaje.
Pulse OK.

d Pulse a o bien b para seleccionar el

idioma de su preferencia.
Pulse OK.

e Pulse Detener/Salir.

Mejora de la vista de LCD B

Si lo desea, puede ajustar el contraste de la
pantalla LCD para ver su contenido de
manera más nítida. Si tiene dificultades para
leer la pantalla LCD, pruebe a cambiar la
configuración del contraste.

En función del lugar del equipo en que se
haya atascado el papel, extraiga el papel
atascado. Abra y cierre la cubierta del
escáner para borrar el error.

a Extraiga la bandeja de papel (1) del

equipo.

1

b Tire del papel atascado hacia exterior

(1) para extraerlo.

1

a Pulse Menú.
b Pulse a o b para seleccionar

0.Conf.inicial.
Pulse OK.

c Pulse a o b para seleccionar

2.Contraste LCD.
Pulse OK.

d Pulse a o bien b para seleccionar

Claro o bien Oscur.
Pulse OK.

e Pulse Detener/Salir.

60

 Si no puede extraer el papel

atascado de la parte delantera, o
sigue apareciendo el mensaje de
error en la pantalla LCD después de
haber extraído el papel atascado,
vaya al paso siguiente.

Solución de problemas y mantenimiento rutinario

c Extraiga la Cubierta para el desatasco

de papel (1).

1

d Vuelva a instalar la Cubierta para el

desatasco de papel.
Asegúrese de que la cubierta está
ajustada correctamente.

e Levante la cubierta del escáner (1) de la

parte delantera del equipo hasta que
quede inmovilizada firmemente en la
posición abierta.
Asegúrese de que no hay papel
atascado restante en el interior del
equipo. Compruebe ambos extremos
del soporte de impresión.

1

Nota

Si el papel está atascado debajo de los
cabezales de impresión, desenchufe el
equipo de la fuente de alimentación y
mueva los cabezales para sacar el papel.

f Eleve la cubierta para liberar el seguro

inmovilizador. Empuje suavemente el
soporte de la cubierta del escáner hacia
abajo y cierre la cubierta del escáner.

61

g Vuelva a introducir con cuidado la

bandeja de papel completamente en el
equipo.

Mantenimiento rutinario B

Nota

Asegúrese de extraer el soporte de papel
hasta que se quede inmovilizado.

Sustitución de cartuchos de tinta B

El equipo está equipado con un medidor de
tinta. El medidor del volumen de tinta
supervisa automáticamente el nivel de tinta
de cada uno de los 4 cartuchos. Cuando el
equipo detecta que uno de los cartuchos se
está quedando sin tinta, se lo indica mediante
un mensaje en la pantalla LCD.

El LCD le informa cuál de los cartuchos tiene
poca tinta o le hace falta sustituir. Asegúrese
de seguir las instrucciones de la pantalla LCD
para sustituir los cartuchos de tinta en el
orden correcto.

Aun cuando el equipo notifique que hay un
cartucho vacío, quedará una pequeña
cantidad de tinta en el mismo. Es necesario
guardar algo de tinta en los cartuchos para
prevenir que se seque y dañe el conjunto del
cabezal de impresión.

a Abra la cubierta del cartucho de tinta.

Si hay uno o varios cartuchos vacíos,
por ejemplo el negro, en la pantalla LCD
aparecerá Negro vacío y Cambiar
cartucho.

62

Solución de problemas y mantenimiento rutinario

b Empuje la palanca de liberación de

bloqueo hacia abajo y saque el cartucho
de tinta para que aparezca el color en la
pantalla LCD.

Configuración incorrecta

NO toque el área sombreada en la
ilustración siguiente.

Nota

Si se caen las cubiertas amarillas de
protección al abrir la bolsa, el cartucho no
sufrirá ningún daño.

e Cada color tiene su propia posición

específica. Inserte el cartucho de tinta
en la dirección indicada con flecha en la
etiqueta.

c Abra la bolsa del cartucho de tinta

nuevo del color indicado en la pantalla
LCD y saque el cartucho.

d Quite la cubierta amarilla de protección

(1).

1

brother

XXXX

M

f Levante cada palanca de desbloqueo y

empújela hasta que quede ajustada y, a
continuación, cierre la cubierta de
cartucho de tinta.

63

g Si se ha sustituido un cartucho de tinta,

el LCD podrá pedirle que verifique éste
era nuevo. (Por ejemplo,
Cambio Cartuchos Negro?) Para
cada nuevo cartucho que ha instalado,
pulse a (Sí) para poner a cero el
medidor del volumen de tinta
automáticamente para ese color. Si el
cartucho de tinta instalado no es
completamente nuevo, asegúrese de
pulsar b (No).
Si espera a que en la pantalla LCD
aparezca Negro Semivacío y Negro
vacío, el equipo pondrá a cero
automáticamente el contador de tinta.

Nota

Si la pantalla LCD muestra Instalar
después de haber instalado los cartuchos
de tinta, compruebe que los cartuchos de
tinta estén instalados correctamente.

Si le entra tinta en los ojos, lávelos de
inmediato con abundante agua y consulte a
un médico si le parece oportuno.

NO extraiga los cartuchos de tinta si no los
va a cambiar. Si lo hace, puede reducir la
cantidad de tinta, y el equipo no sabrá la
cantidad de tinta que queda en el cartucho.

NO toque las aperturas de inserción del
cartucho. De lo contrario, puede que la tinta
le manche la piel.

Si se mancha la piel o la ropa con tinta,
lávese de inmediato con jabón o
detergente.

ADVERTENCIA

AVISO

Si mezcla los colores instalando un
cartucho de tinta en la posición incorrecta,
deberá limpiar el cabezal de impresión
ejecutando varios ciclos de limpieza.

Una vez abierto el cartucho de tinta,
instálelo en el equipo y utilícelo como
máximo durante seis meses a partir de la
fecha de instalación. Utilice
exclusivamente cartuchos de tinta cerrados
hasta la fecha de caducidad indicada en su
embalaje.

NO desmonte ni fuerce el cartucho de tinta,
de lo contrario puede provocar que la tinta
se salga del cartucho.

Los equipos multifunción de Brother han
sido diseñados para funcionar con tintas de
determinada especificación. Obtendrá con
él resultados óptimos si utiliza cartuchos de
tinta originales Brother. Brother no puede
garantizar este rendimiento óptimo si se
utilizan tintas o cartuchos de tinta de
especificaciones diferentes. Brother, por lo
tanto, no recomienda utilizar cartuchos con
este equipo que no sean los originales de
Brother ni recargar los cartuchos vacíos
con tinta de otros fabricantes. Si el cabezal
de impresión o cualquier otra pieza de este
equipo sufren daños como consecuencia
del uso de tintas o cartuchos de tinta que no
sean productos Brother originales (debido
a la incompatibilidad de dichos productos
con este equipo), las reparaciones
necesarias no estarán cubiertas por la
garantía.

64

Solución de problemas y mantenimiento rutinario

Limpieza de la parte exterior del equipo. B

Utilice detergentes neutros. Si utiliza
líquidos volátiles como, por ejemplo,
disolvente o bencina, dañará la superficie
exterior del equipo.

NO utilice materiales de limpieza que
contengan amoníaco.

NO utilice alcohol isopropilo para quitar la
suciedad del panel de control. Podría
agrietar el panel.

Limpie la parte exterior del equipo de la
siguiente manera:

AVISO

a Tire de la bandeja de papel para sacarla

por completo del equipo.

d Limpie el interior y exterior de la bandeja

de papel con un paño suave para quitar
el polvo.

e Cierre la cubierta de la bandeja de

salida y vuelva a introducir con cuidado
la bandeja de papel completamente en
el equipo.

Limpieza del escáner B

B

a Levante la cubierta de documentos (1).

Limpie el cristal de escaneado (2) y la
superficie de plástico blanca (3) con
alcohol isopropílico que habrá aplicado
a un paño suave y sin pelusa.

1

b Limpie la parte exterior del equipo con

un trapo suave para eliminar el polvo.

c Eleve la cubierta de la bandeja de papel

de salida y quite todo lo que haya
atascado en la bandeja de papel.

3

2

65

Limpieza de la placa de impresión del equipo B

b Desconecte el equipo de la toma de

corriente CA y extraiga la cubierta para
el desatasco de papel.

Desenchufe el equipo de la toma de
corriente CA antes de limpiar la placa de
impresión (1).

Si se ha derramado tinta en la placa de
impresión o en sus alrededores, asegúrese
de limpiarla con un paño seco, suave y sin
pelusa.

ADVERTENCIA

1

c Limpie el rodillo captor de papel (1) con

alcohol isopropílico con un paño de
algodón.

1

a Limpie la placa de impresión del

equipo (1).

Limpieza del rodillo de recogida de papel B

a Tire de la bandeja de papel para sacarla

por completo del equipo.

66

1

d Vuelva a instalar la Cubierta para el

desatasco de papel.
Asegúrese de que la cubierta está
ajustada correctamente.

e Vuelva a enchufar el cable de

alimentación.

f Vuelva a colocar la bandeja de papel

con firmeza en el equipo.

Solución de problemas y mantenimiento rutinario

Limpieza del cabezal de impresión B

Para garantizar una buena calidad de
impresión, el equipo limpia periódicamente
los cabezales de impresión. El proceso de
limpieza puede iniciarse cada vez que sea
necesario.

Limpie el cabezal de impresión si aparecen
rayas horizontales en los textos o en los
gráficos de las páginas impresas. Puede
limpiar sólo el color negro, tres colores a la
vez (Cián/Amarillo/Magenta), o todos los
colores en seguida.

La limpieza del cabezal de impresión
consume una pequeña cantidad de tinta. Las
limpiezas demasiado frecuentes consumen
tinta innecesariamente.

NO toque el cabezal de impresión. Si lo
hace, podría averiarlo de manera
permanente y anular su garantía.

AVISO

a Pulse Gestión de tinta.
b Pulse a o bien b para seleccionar

Limpiando.
Pulse OK.

Comprobación de la calidad de impresión B

Si en sus impresiones aparecen colores y
textos defectuosos, puede que se hayan
obstruido algunas de las agujas inyectoras.
Puede comprobarlo imprimiendo una hoja de
comprobación de la calidad de impresión y
consultando el dibujo de verificación de los
inyectores.

a Pulse Gestión de tinta.
b Pulse a o bien b para seleccionar

Impr de prueba.
Pulse OK.

c Pulse a o bien b para seleccionar

Calidad Impres..
Pulse OK.

d Pulse Inicio Color.

El equipo comenzará a imprimir la hoja
de comprobación de la calidad de
impresión.

e Compruebe la calidad de los cuatro

bloques de colores en la hoja.

Calidad OK?

a Si b No

f Haga una de las siguientes acciones:

c Pulse a o bien b para seleccionar

Negro, Color o bien Todos.
Pulse OK.
El equipo limpiará el cabezal de
impresión. Una vez finalizada la
limpieza, el equipo volverá
automáticamente al modo de espera.

Nota

Si ha limpiado el cabezal de impresión
cinco veces y las impresiones no han
mejorado, solicite a su distribuidor
Brother.

 Si todas las líneas aparecen claras y

visibles, pulse a para seleccionar
Si, y vaya al paso j.

 Si observa que faltan líneas cortas,

como puede verse abajo, pulse b
para seleccionar No.

OK Mal

67

g En la pantalla LCD aparecerá un

mensaje preguntando si la calidad de
impresión del negro y tres colores es
correcta.

Correcto Negro?

a Si b No

Nota

i

Pulse a (Si) o bien b (No).

h En la pantalla LCD se le preguntará si

desea comenzar la limpieza.

Limpiar ahora?

a Si b No

Pulse a (Si).
El equipo limpiará el cabezal de
impresión.

i Una vez concluida la limpieza, pulse

Inicio Color.
El equipo comenzará a imprimir
nuevamente la hoja de comprobación
de la calidad de impresión y, a
continuación, vuelva al paso e.

j Pulse Detener/Salir.

Si repite este procedimiento al menos
cinco veces y la calidad de impresión
sigue siendo mala, cambie el cartucho
de tinta del color obstruido.
Después de cambiar el cartucho de
tinta, compruebe la calidad de la
impresión. Si el problema persiste,
repita los procedimientos de limpieza y
comprobación del nuevo cartucho por lo
menos cinco veces. Si continúa faltando
tinta, llame a su distribuidor de Brother.

NO toque el cabezal de impresión. Si lo
hace, podría averiarlo de manera
permanente y anular su garantía.

AVISO

Si la boquilla del
cabezal de
impresora está
obstruida, la
prueba de
impresión tendrá
este aspecto.

Una vez limpia la
boquilla del
cabezal de
impresora, las
líneas
horizontales han
desaparecido.

Comprobación de la alineación de la impresión B

Necesitará ajustar el alineamiento de
impresión. Si después de haber trasportado
el equipo, el texto impreso apareciese
borroso o las imágenes descoloridas,
necesitará hacer los ajustes.

a Pulse Gestión de tinta.
b Pulse a o bien b para seleccionar

Impr de prueba.
Pulse OK.

c Pulse a o bien b para seleccionar

Alineamiento.
Pulse OK.

d Pulse Inicio Negro o bien Inicio Color.

El equipo comenzará a imprimir la hoja
de comprobación de la alineación.

Alineamiento OK?

a Si b No

68

Solución de problemas y mantenimiento rutinario

e Revise las pruebas de impresión a 600

y 1200 ppp para ver si el número 5 es el
que más se asemeja al número 0.

 Si queda mejor tanto en 600 ppp y

como en 1200 ppp como la muestra
número 5, pulse a ( Si) para finalizar
la comprobación de alineación, y
vaya al paso h.

 Si otro número de impresión

presenta una mejor coincidencia
para las pruebas de 600 ppp o
1200 ppp, pulse b (No) para
seleccionarlo.

f Para 600 ppp, pulse a o bien b para

seleccionar el número de la prueba de
impresión que más se asemeje a la
muestra del número 0 (1-8).

Ajuste 600 ppp

Núm. alineación 5

Pulse OK.

g Para 1200 ppp, pulse a o bien b para

seleccionar el número de la prueba de
impresión que más se asemeje a la
muestra del número 0 (1-8).

Ajuste 1.200 ppp

Núm. alineación 5

Comprobación del volumen de tinta B

Puede comprobar la tinta que queda en el
cartucho.

a Pulse Gestión de tinta.
b Pulse a o bien b para seleccionar

Tinta restante.
Pulse OK.
En la pantalla LCD aparecerá indicado
el volumen de tinta.

N:-nnnnonn+ e

c Pulse a o b para seleccionar el color

que desee comprobar.

d Pulse Detener/Salir.

Nota

Podrá comprobar la tinta restante desde
su ordenador. (Consulte Impresión para

Windows
faxes para Macintosh

usuario del Software adjunta en el
CD-ROM.)

®

o Impresión y enviar y recibir

®

en la Guía del

Pulse OK.

h Pulse Detener/Salir.

69

Información del equipoB

Comprobación del número de serie B

Puede ver el número de serie del equipo en
la pantalla LCD.

Embalaje y transporte del equipo B

Siempre que transporte el equipo, utilice el
material de embalaje original del equipo. Si
no embala correctamente el equipo, la
garantía podría quedar anulada.

a Pulse Menú.
b Pulse a o b para seleccionar

4.Info. equipo.
Pulse OK.

c Pulse a o b para seleccionar

1.No.de serie.
Pulse OK.

XXXXXXX

d Pulse Detener/Salir.

Es importante permitir que el equipo
‘estacione’ adecuadamente el cabezal de
impresión después de haber finalizado la
impresión. Escuche atentamente el equipo
antes de desenchufarlo para asegurarse de
que no hay ningún ruido mecánico. Si no
deja que el equipo que complete este
proceso de estacionamiento, puede que
sea causa de problemas de impresión y
que se deteriore el cabezal de impresión.

AVISO

a Abra la cubierta de cartucho de tinta.
b Tire de las palancas de desbloqueo

hacia abajo y saque todos los cartuchos
de tinta. (Consulte Sustitución de
cartuchos de tinta en la página 62.)

c Instale la pieza de protección amarilla,

levante cada palanca de desbloqueo y
empújela hasta que quede ajustada y, a
continuación, cierre la cubierta de
cartucho de tinta.

70

Solución de problemas y mantenimiento rutinario

AVISO

Si no encuentra las piezas de protección
amarillas, NO retire los cartuchos de tinta
antes de transportar el equipo. Es
fundamental que el equipo sea
transportado con las piezas de protección
amarillas o los cartuchos de tinta
correctamente instalados. De lo contrario,
el equipo podría averiarse y la garantía
quedar anulada.

d Desenchufe el equipo de la toma de

corriente CA.

e Con las dos manos, utilice las lengüetas

de plástico en ambos lados del equipo
para levantar la cubierta del escáner
hasta que quede inmovilizada
firmemente en la posición de abierta.
Desenchufe el cable de interfaz del
equipo, en caso de que esté conectado.

g Envuelva el equipo en una bolsa y

guárdelo en la caja original junto con el
material de embalaje.

h Guarde los materiales impresos en el

cartón original, tal y como se muestra a
continuación. No guarde los cartuchos
de tinta usados en el cartón.

f Eleve la cubierta del escáner (1) para

soltar el seguro. Empuje suavemente el
soporte de la cubierta del escáner (2)
hacia abajo y cierre la cubierta del
escáner (3).

i Cierre la caja y precíntela.

71

C

Menús y funciones C

Programación en pantalla

El equipo ha sido diseñado para que resulte
fácil utilizarlo. Incorpora un sistema de
programación a través de la pantalla LCD,
que se maneja con botones de menú. La
programación simplificada le ayudará a sacar
el máximo partido a todas las opciones de
menús del equipo.

Dado que la programación se maneja a
través de la pantalla LCD, hemos
incorporado a la misma las instrucciones
'paso a paso' que le ayudarán a programar el
equipo. Sólo tiene que seguir las
instrucciones, que le guiarán en la selección
de menús y de opciones de programación.

Tabla de menús C

Puede programar el equipo sin utilizar la
Guía del usuario mediante la tabla de menús
que empieza con la página 74.

Botones de menús C

C

Acceder al menú.

Desplazarse por el nivel actual
del menú.

Ir al siguiente nivel del menú.
Aceptar una opción.

Salir del menú.

72

Para acceder al modo menú:

a Pulse Menú.
b Aceptar una opción.

Puede desplazarse más rápido por
cada nivel de menús pulsando a o bien
b para la dirección que desee.

1.Copia

2.PhotoCapture

3.Imp. informes

4.Info. equipo

0.Conf.inicial

c Pulse OK cuando aparece esa opción

en la pantalla LCD.
La pantalla LCD mostrará el nivel de
menú siguiente.

Menús y funciones

d Pulse a o bien b para desplazarse a la

selección de menús siguiente.

e Pulse OK.

Cuando haya terminado de configurar
una opción, aparece la pantalla LCD
Aceptado.

73

Tabla de menús C

La tabla de menús le ayudará a entender las opciones y selecciones del menú que se encuentran
en los programas del equipo. La configuración de fábrica aparece en negrita con un asterisco.

Selector y OK Selector y OK para

Menú

Submenú Selecciones de

principal

1.Copia 1.Tipo de
papel

2.Tamaño
papel

3.Calidad — Rápida

4.Brillo — -nnnno+

5.Contraste — -nnnno+

La configuración de fábrica aparece en negrita con un asterisco.

Opciones Descripciones Página

menú

— Papel normal*

Papel inkjet

Brother Photo

Otro papel foto

Transparencia

— Carta

Legal

A4*

A5

10x15cm

Normal*

Alta

-nnnon+

-nnonn+*

-nonnn+

-onnnn+

-nnnon+

-nnonn+*

-nonnn+

-onnnn+

aceptar

Permite seleccionar el
tipo de papel cargado en
la bandeja de papel.

Permite seleccionar el
tamaño de papel en la
bandeja de papel.

Permite seleccionar la
resolución de copia para
el tipo de documento.

Permite ajustar el brillo
de las copias.

Permite ajustar el brillo
de las copias.

para salir

25

26

21

24

25

74

Menús y funciones

Menú

Submenú Selecciones de

principal

1.Copia

(Continuación)

2.PhotoCapture

6.Ajuste
color

1.Calidad
impre.

2.Tipo de
papel

3.Tamaño
papel

La configuración de fábrica aparece en negrita con un asterisco.

Opciones Descripciones Página

menú

1.Rojo R:-nnnno+

R:-nnnon+

R:-nnonn+*

R:-nonnn+

R:-onnnn+

2.Verde V:-nnnno+

V:-nnnon+

V:-nnonn+*

V:-nonnn+

V:-onnnn+

3.Azul A:-nnnno+

A:-nnnon+

A:-nnonn+*

A:-nonnn+

A:-onnnn+

— Normal

Foto*

— Papel normal

Papel inkjet

Brother Photo

Otro papel foto*

— Carta

A4

10x15cm*

13x18cm

Permite ajustar la
tonalidad de rojo de las
copias.

Permite ajustar la
tonalidad de verde de las
copias.

Permite ajustar la
tonalidad de azul de las
copias.

Permite seleccionar la
calidad de impresión.

Permite seleccionar el
tipo de papel.

Permite seleccionar el
tamaño de papel.

25

34

34

34

75

Menú
principal

2.PhotoCapture

(Continuación)

Submenú Selecciones de

Opciones Descripciones Página

menú

4.Tamaño
impres.

— 10x8cm

13x9cm

15x10cm

18x13cm

20x15cm

Tamaño Máximo*

5.Brillo — -nnnno+

-nnnon+

-nnonn+*

-nonnn+

-onnnn+

6.Contraste — -nnnno+

-nnnon+

-nnonn+*

-nonnn+

-onnnn+

7.Mejora
color

Mejorar:Si

Mejorar:No*

1.Nivel blanco

-nnnno+

-nnnon+

-nnonn+*

-nonnn+

-onnnn+

2.Definición

-nnnno+

-nnnon+

-nnonn+*

-nonnn+

-onnnn+

3.Densidad color

-nnnno+

-nnnon+

-nnonn+*

-nonnn+

-onnnn+

La configuración de fábrica aparece en negrita con un asterisco.

Permite seleccionar el

34
tamaño de impresión.
(Aparece cuando s e haya
seleccionado A4 o Carta
en el menú de tamaño de
papel)

Permite ajustar el brillo. 35

Permite ajustar el

35
contraste.

Permite ajustar el matiz

35
de las áreas blancas.

Permite realzar los
detalles de la imagen.

Permite ajustar la
cantidad total del color en
la imagen.

76

Menús y funciones

Menú

Submenú Selecciones de

principal

2.PhotoCapture

8.Recortar — Si*

(Continuación)

9.Sin bordes

0.Escanea a
mem

3.Imp.

1.Ayuda — — Permite imprimir estas

informes

2.Ajust.
usuario

4.Info.
equipo

0.Conf.inicial

1.No. de
Serie

1.Fecha/Hora — — Permite añadir la fecha y

2.Contraste
LCD

0.Sel.
lenguaje

La configuración de fábrica aparece en negrita con un asterisco.

Opciones Descripciones Página

menú

Permite recortar los

No

márgenes de la imagen
para ajustarse al tamaño
del papel o de la
impresión. Desactive
esta función si desea
imprimir las imágenes
completas o evitar que se
produzca un recorte no
deseado.

—

Si*

No

Permite ampliar el área
de impresión para
ajustarla a los bordes del
papel.

1.Calidad ByN 200x100 ppp

ByN 200 ppp

Color 150 ppp*

Permite seleccionar la
resolución de escaneo
para el tipo de
documento.

Color 300 ppp

Color 600 ppp

2.Fichero
negro

TIFF*

PDF

Permite seleccionar el
formato de archivo
predeterminado para el
escaneado en blanco y
negro.

3.Fichero
color

PDF*

JPEG

Permite seleccionar el
formato de archivo
predeterminado para el
escaneo en color.

listas e informes.

——

— — Le permite comprobar el

número de serie del
equipo.

hora en el equipo.

— Claro

Oscur*

— Espnõl

Portug.

Permite ajustar el
contraste de la pantalla
LCD.

Le permite cambiar el
idioma de LCD para su
país.

Inglês*

Italia.

36

36

Consulte

Consulte
la Guía
del
usuario
adjunta
en el
CD-ROM.

8

70

Consulte

Guía de
configura
ción
rápida

60

60

77

Especificaciones D

D

Especificaciones generales D

Capacidad de la memoria 16 MB
Bandeja del papel

Tipo de impresora Chorro de tinta
Método de impresión Negro:

100 Hojas [80 g/m

2

(20 lb)]

Piezoeléctrico con 94 × 1 boquillas

Color:

LCD (pantalla de cristal
líquido)

Fuente de alimentación AC 220 a 240 V 50/60 Hz
Consumo eléctrico Modo de ahorro de

16 caracteres × 1 línea

energía:
En espera:
En servicio:

Piezoeléctrico con 94 × 3 boquillas

Media 4 W
Media 6 W
Media 20 W

78

Especificaciones

Dimensiones

150 mm

(5,9 pulg.)

Peso 7,1 kg (15,6 lb)
Ruido En servicio:

Temperatura En servicio:

Calidad de
impresión
óptima:

Humedad En servicio:

398 mm

(15,7 pulg.)

360 mm

(14,2 pulg.)

351 mm

50 dB ou moins

(13,8 pulg.)

(17,4 pulg.)443 mm

1

10 a 35° C (50° F a 95° F)

20 a 33° C (68° F a 91° F)
de 20 a 80% (no condensada)

1

Depende de las condiciones de impresión.

Calidad de
impresión
óptima:

de 20 a 80% (no condensada)

79

Soportes de impresión D

Entrada de papel Bandeja de papel

 Tipo de papel:

Papel normal, papel para chorro de tinta (papel
estucado), papel satinado

 Tamaño del papel:

Carta, Legal, Executivo, A4, A5, A6, JIS B5, sobres
(comercial Nº 10, DL, C5, Monarch, JE4), Tarjeta

fotográfica, Ficha y tarjeta postal
Si desea información más detallada, consultePeso del

papel, grosor y capacidad en la página 13.

 Capacidad máxima de bandeja de papel: Aprox. 100

hojas de 80 g/m

2

(20 lb) papel normal

Salida del papel Hasta 50 hojas de papel normal A4 (boca arriba en el

soporte de salida del papel)

1

Utilice solamente transparencias recomendadas para impresión de chorro de tinta.

2

Para impresión de papel satinado o transparencias, recomendamos retirar las páginas impresas de la bandeja de
salida del papel inmediatamente después de salir del equipo para evitar que la tinta se corra.

3

Consulte el Tipo de papel y tamaño para cada operación en la página 12.

2

, transparencias12 y sobres

3

.

2

80

Especificaciones

Copia D

Color/Monocromo Sí/Sí
Tamaño del documento Ancho del cristal de escáner: Max. 215,9 mm (8,5 pulg.)

Altura del cristal de escáner: Max. 297 mm (11,7 pulg.)

Velocidad de copia

Monocromo: Hasta 18 páginas/minuto (A4 carta)

Color: Hasta 16 páginas/minuto (A4 papel)

Copias múltiples Permite apilar hasta 99 páginas
Ampliar/Reducir 25% a 400% (en incrementos de 1%)
Resolución (Monocromo)

 Escanea hasta 600×1200 ppp
 Imprime hasta 1200×1200 ppp

(Color)

 Escanea hasta 600×1200 ppp
 Imprime hasta 600×1200 ppp

1

1

1

Basado en el patrón estándar de Brother. (Modo rápido/copia apilada) La velocidad de copia varía con la complejidad
del documento.

81

Especificaciones de PhotoCapture Center™ D

Medios disponibles

CompactFlash

®

Versión 1.0
(Sólo tipo I)
(Microdrive™ es no incompatible)
(Las tarjetas E/S compactas tipo Compact LAN y Compact

Modem no son compatibles).

Memory Stick

®

Memory Stick Pro™
(No disponible para datos musicales con MagicGate™)
MultiMediaCard™
Secure Digital™

xD-Picture Card™

1

Extensión de archivos

(Formato de soporte de memoria)
(Formato de imagen)

DPOF, EXIF, DCF

Photo Print:JPEG

2

Escaneado en tarjeta:JPEG, PDF (Color)
TIFF, PDF (Monocromo)

Número de archivos Hasta 999 archivos en la tarjeta de media
Carpeta El archivo debe encontrarse en el tercer nivel de carpetas de

la tarjeta de memoria.

Sin bordes

Carta, A4, Tarjeta fotográfica

3

1

xD-Picture Card™ Tarjeta convencional de 16MB a 512MB
xD-Picture Card™ Tipo M de 256MB a 1GB
xD-Picture Card™ Tipo H de 256MB a 1GB

2

El formato JPEG progresivo no es compatible.

3

Consulte el Tipo de papel y tamaño para cada operación en la página 12.

PictBridge D

Compatibilidad Soporta la norma de la Camera & Imaging Products

Association PictBridge CIPA DC-001.
Visite http://www.cipa.jp/pictbridge para mayor información.

Interfaz Puerto PictBridge (USB)

82

Especificaciones

Escáner D

Color/Monocromo Sí/Sí
Compatible con TWAIN

Sí (Windows

Mac OS® X 10.2.4 o superior

Compatible con WIA

Sí (Windows

Color Intensidad 36 bits color Procesameinto (entrada)

24 bits color Procesamiento (salida)
(Entrada real: 30 bits color/Salida real: 24 bits color)

Resolución

Hasta 19200 × 19200 ppp (interpolado)
Hasta 600 × 2400 ppp (óptico)

Velocidad de escaneado Monocromo: Hasta 3,82 seg.

Color: Hasta 6,02 seg.
(Tamaño A4 en 100 × 100 ppp)

Tamaño del documento Ancho del cristal de escáner: Max. 215,9 mm (8,5 pulg.)

®

98/98SE/Me/2000 Professional/XP)

®

XP)

1

Altura del cristal de escáner: Max. 297 mm (11,7 pulg.)

Ancho de escaneado 210 mm (8,26 pulg.)
Escala de gris 256 niveles

1

Escaneado máximo 1200 × 1200 ppp utilizando el controlador WIA para Windows® XP (se puede seleccionar una
resolución de hasta 19200 × 19200 ppp utilizando la utilidad del escáner de Brother)

83

Impresora D

Controlador de impresora

Controlador de Windows

®

98/98SE/Me/2000 Professional y
XP que soporta el modo Compresión nativa Brother y
capacidad bidireccional

Controlador de tinta de Brother

®

X 10.2.4 o superior

1

Resolución

Para Mac OS

Hasta 1200 × 6000 ppp
1200 × 2400 ppp
1200 × 1200 ppp
600 × 600 ppp
600 × 300 ppp
600 × 150 ppp

Velocidad de impresión

Ancho de impresión

Monocromo:Hasta 25 páginas/minuto

Color:Hasta 20 páginas/minuto

3

204 mm (210 mm)

(Tamaño A4)

2

2

Fuentes basadas en el disco 35 TrueType
Sin bordes

1

La calidad de la imagen de salida varía en función de diversos factores, entre ellos, aunque no de manera exclusiva,
la resolución de la imagen de entrada y la calidad y soportes de impresión.

2

Basado en el patrón estándar de Brother.
Tamaño A4 en modo borrador.

3

Cuando se activa la función Sin bordes.

4

Consulte el Tipo de papel y tamaño para cada operación en la página 12.

Carta, A4, A6, Tarjeta fotográfica, Ficha, Tarjeta Postal

4

Interfaces D

USB Un cable de interfaz 2.0 con una longitud máxima de 6 pies

(2,0 m).

1

El equipo dispone de un cable de interfaz USB 2.0 de full-speed. Esta interfaz es compatible con USB 2.0 de alta
velocidad; sin embargo, la velocidad máxima de transferencia de datos será de 12 Mbits/s. El equipo puede estar
también conectado a un ordenador con una interfaz USB 1.1.

84

1

Especificaciones

Requisitos del ordenador D

Requisitos mínimos del sistema y funciones de los softwares del PC compatibles

Plataforma informática
y versión del sistema
operativo

Sistema
operativo

Windows

98, 98SE
Me

1

®

2000 Professional
XP Home
XP Professional
Edición XP

Profesional de
64 bits

Sistema
operativo

Apple
Macintosh

1

Microsoft® Internet Explorer 5 o
superior.

2

Los puertos USB de otras marcas no
están soportados.

3

El disco extraíble dispone de una
función de PhotoCapture Center™.

4

Power PC G3/G4/G5, Intel® Core™
Solo/Duo.

®

OS X 10.2.4
o superior

®

Funciones de
softwares de
PC
compatibles

I

mpresión,
Escaneado,
Disco

extraíble

3

Impresión,
Escaneado,
Disco

extraíble

3

Interfaz
de PC

USB

Velocidad
mínima del
procesador

Intel® Pentium® II

Memoria
RAM
mínima

Memori a
RAM
recomendada

Espacio
disponible en el
disco duro

para
control adores

para
aplicaciones

32 MB 128 MB 120 MB 130 MB

o equivalente

64 MB 256 MB
128 MB 256 MB 170 MB 220 MB

AMD Opteron™

256 MB 512 MB 170 MB 220 MB

AMD Athlon™ 64

®

Xeon™ con

Intel

®

EM64T

Intel

®

Pentium® 4

Intel

®

con Intel

2

USB

PowerPC G3
350MHz

Para informarse acerca de las actualizaciones de los controladores, visite
el Centro de Soluciones de Brother en http://solutions.brother.com

EM64T

128 MB 256 MB 80 MB 200 MB

4

85

Elementos de consumibles D

Tinta El equipo utiliza cartuchos individuales negro, amarillo, cián y

magenta, que están separados del conjunto del cabezal de
impresión.

Service Life of Ink
Cartridge

Replacement Ink Cartridges

Black - Approximately 500 pages at 5% coverage
Yellow, Cyan and Magenta - Approximately 400 pages at 5%

coverage

 La primera vez que se instala un juego de cartuchos de tinta, el

equipo utilizará una cantidad de tinta para rellenar los tubos de
alimentación de tinta para obtener impresiones de alta calidad.
Este proceso se efectuará sólo una vez. Con todos los
cartuchos de tinta siguientes, puede imprimir el número
especificado de páginas.

 Las funciones arriba indicadas asumen una impresión continua

a una resolución de 600 x 600 ppp en modo normal después de
haber instalado un nuevo cartucho de tinta.

 El número de páginas que imprimirá un cartucho puede variar

en función de la frecuencia de utilización del equipo y del
número de páginas que imprima cada vez que lo utilice.

Sustitución de
consumibles

 El equipo limpiará de forma automática y periódica el conjunto

de los cabezales de impresión. Este proceso emplea una
pequeña cantidad de tinta.

 Siempre que el equipo identifique un cartucho como vacío, es

posible que quede una pequeña cantidad de tinta en el mismo.
Esta tinta es necesaria para evitar que el aire seque y dañe el
conjunto de los cabezales de impresión.

<Negro> LC1000BK, <Amarillo> LC1000Y, <Cián> LC1000C,
<Magenta> LC1000M

86

Glosario E

E

Esta lista contiene todas las funciones y términos que aparecen en los manuales Brother. La
disponibilidad de estas funciones se encuentra en función del modelo adquirido.

Ajustes del usuario

Informe impreso que muestra la
configuración actual del equipo.

Ajustes temporales

Es posible seleccionar una opción para
cada copia sin modificar la configuración
predeterminada.

Ayuda

Copia impresa del menú completo, que
puede utilizarse para programar el equipo
si no tiene la Guía del usuario a mano.

Brillo

Al cambiar el brillo, la imagen se hace
más clara o más oscura.

Contraste

Opción de configuración para compensar
documentos demasiado claros o
demasiado oscuros, que permite aclarar
los mensajes de fax o las copias oscuras
y oscurecer las claras.

Escala de Gris

Las tonalidades de gris disponibles para
copia y escaneado.

OCR (reconocimiento de caracteres
ópticos)

La aplicación de software integrada de
ScanSoft
Presto!

imagen de texto en un texto que puede
ser modificable.

PhotoCapture Center™

Permite imprimir fotografías digitales
desde su cámara digital a una resolución
mayor para obtener impresiones de
calidad.

PictBridge

Permite imprimir fotografías directamente
mediante su cámara digital a una solución
alta para la impresión de calidad de
fotografías.

®

PaperPort® SE con OCR o

®

PageManager® convierte una

Escaneado

El proceso de envío de la imagen
electrónica de un documento en papel al
ordenador.

LCD (pantalla de cristal líquido)

La pantalla del equipo que presenta los
mensajes interactivos durante el proceso
de programación en pantalla, y que
muestra la fecha y la hora cuando el
equipo está en reposo.

Modo Menú

Modo de programación para cambiar la
configuración del equipo.

87

F

Índice

A

Ajustes temporales de copia ....................20

®

Apple

Área

AYUDA

Macintosh
Consulte la Guía del usuario del Software
adjunta en el CD-ROM.

impresión

Mensajes de LCD
mensajes de LCD

uso de botones de menús

Tabla de menús

®

.............................

..............................................18

.................................72

..................72

....................................72

B

Botón de opciones de copia (copiar)

Tamaño de papel
Tipo de papel

..................................26

........................................25

C

Calidad de copia (copia) ..........................20

Carga

papel

.....................................................14

Cartuchos de tinta

comprobación del volumen de tinta
medidor del volumen de tinta
sustitución

Controladores

impresión

ControlCenter

Consulte la Guía del usuario del Software
adjunta en el CD-ROM.

Copia

ajuste de color
Ajustes temporales
Ampliar/Reducir
Botón de calidad
botones
múltiples
papel
sencilla

.............................................62

..............................................84

.............................

.......................................25

...............................20

....................................22

...................................21

.................................................20

................................................20

.....................................................25

..................................................20

......69

................62

E

Elementos de consumibles ..................... 86

Escala de gris
Escaneado

Consulte la Guía del usuario del Software
adjunta en el CD-ROM.

.......................................... 83

............................

I

Impresión

atascos de papel
especificaciones
informes
mejora de calidad

problemas
Información general del panel de
control
Informes

Ajustes del usuario

cómo imprimir

Lista de ayuda
Instrucciones de seguridad

.................................................. 8

........................................................ 6

.................................. 60

................................... 84

................................. 67

............................................. 54

................................. 8

......................................... 8

........................................ 8

..................... 50

L

LCD (pantalla de cristal líquido) .............. 72

Contraste

Idioma

Lista de ayuda
Limpieza

cabezal de impresión

del escáner

placa de impresión

rodillo de recogida de papel

.............................................. 60

................................................... 60

........................................ 8

........................... 67

........................................... 65

...............................66

.................66

M

Macintosh

Consulte la Guía del usuario del Software

adjunta en el CD-ROM.
Mantenimiento, rutinario
Mensajes de error en la pantalla LCD

Cambio imposible

Casi vacío

Compruebe papel

Escaneado impos.

®

............................

..........................62

..... 57

................................. 58

............................................. 58

................................. 57

................................ 58

88

Impr. imposible .....................................58

Inicio Impos.
Limpieza impos.
Sin memoria
Tinta vacía

Modo, introducción

Escaneo
PhotoCapture

..........................................58

....................................58

..........................................59

............................................58

..................................................6

.......................................... 7

N

Programación del equipo

R

Reducción

copias

................................................... 22

Resolución

copia

..................................................... 81

escaneo
impresión

................................................ 83

.............................................. 84

........................ 72

Número de serie

cómo encontrar

... Consulte la cubierta iuterior delantera

P

Papel ................................................. 10, 80

capacidad
tamaño
tipo

PaperPort

Consulte la Guía del usuario del Software
adjunta en el CD-ROM.

PhotoCapture Center™

CompactFlash
Configuración de impresión

Brillo
Calidad
Contraste
Mejora del color
Tipo y tamaño de papel

Velocidad y calidad de impresión
Escanear a tarjeta
from PC

Consulte la Guía del usuario del Software

adjunta en el CD-ROM.
Impresión de imágenes
Impresión DPOF
Índice
Memory Stick Pro™
Memory Stick
MultiMediaCard™
Recorte
SecureDigital™
Sin bordes
specifications
xD-Picture Card™

PictBridge

Impresión DPOF

.............................................13

..................................................12

........................................................12

®

............................

®

.....................................28

...................................................35

...............................................34

...........................................35

.................................35

..................... 34

......34

.................................37

.........................

........................31

...................................33

....................................................31

..............................28

®

......................................28

.................................28

.................................................36

.....................................28

.............................................36

........................................82

.................................28

...................................40

S

Sobres ..................................................... 16

Solución
Solución de problemas

................................................... 54

atascos de papel
calidad de impresión
comprobación del volumen de tinta
mensajes de error en la pantalla
LCD

...................................................... 57

Si tiene problemas

impresión

Si tiene problemas de

copia

.................................................. 56

escaneado
PhotoCapture Center™
software

.................................. 60

............................ 67

........................................... 54

......................................... 56

..................... 56

............................................. 56

..... 69

T

Tabla de menús ....................................... 72

Transporte del equipo

............................. 70

W

Windows

Consulte la Guía del usuario del Software
adjunta en el CD-ROM.

®

............................

89
