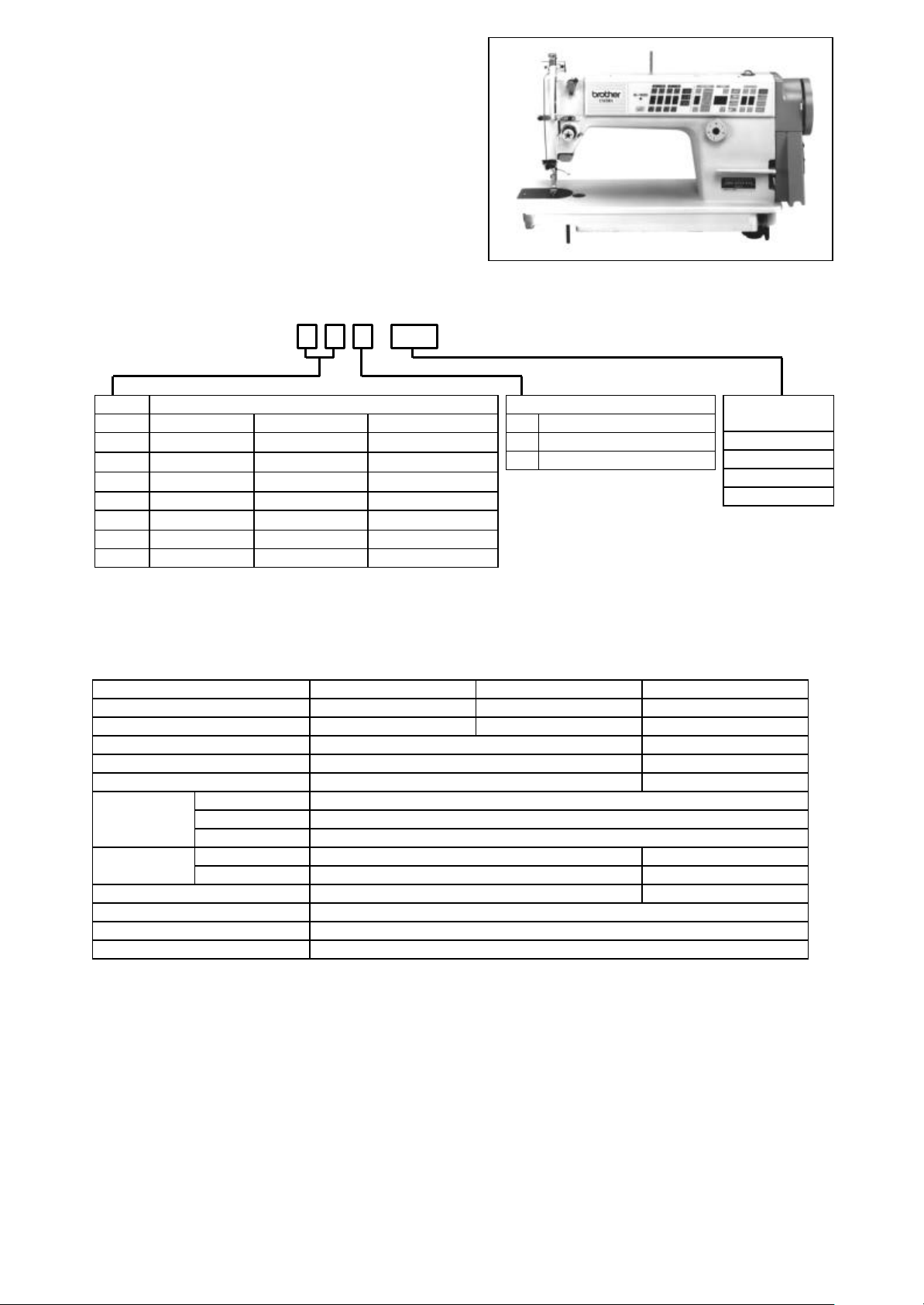

DB2− B737 Mark II
Single Needle Straight Lock Stitcher
with Thread Trimmer
Model
DB2-B737 MarkII- /
Function
Quick back Thread wiper Presser foot lifter
11*1
31 ¡
41 ¡ ¡
71*1 ¡ ¡ ¡ (Pneumatic)
83*2 ¡
91 ¡ ¡ ¡ (Solenoid)
93 ¡ ¡ ¡ (Solenoid)*3
*2 Function 83 is only for Japan.
*3 Presser foot lifter for function 93 is built-in head type.
– – –
– –
–
¡ (Solenoid)
–
1 Thin materials
3 Medium materials
5 Heavy materials
Application
Specifications
¨¨1 ¨¨3 ¨¨5
Application Thin materials Medium materials Heavy materials
Max. speed 4,000 rpm 5,000 rpm 3,500 rpm
Max. stitch length 4.2 mm 5 mm
Needle bar stroke 31 mm 35 mm
Thread take-up stroke 57.4 mm 61 mm
Height of
presser foot
Feed dog
Needle DB x 1 #11 DB x 1 #22
Bed size 476 x 178 mm
Arm pocket size 266.5 x 134.5 mm
Manual 6 mm
Knee 13 mm
Auto 10 mm
Type 4 row 4 row (rough)
Height 0.8 mm 1.2 mm
Hook Rotary hook for thread trimming
Operation
panel
E-0
F-20
F-40
F100
2000.7
DB2−B737 Mark II 1/3
Motor specifications
High sewing speed 215 rpm to the maximum (Changeable)
Low sewing speed 215 rpm
Front/continuous backtacking speed 215 rpm to 1,800 rpm (Changeable)
End backtacking speed 1,800 rpm
Motor AC servomotor (3-phase/single-phase 4 pole 400 W, 100 – 240 V)
Control circuit Microcomputer
Operation panel
F-100 F-40
F-20 *1 E-0 *1
DB2−B737 Mark II 2/3
2000.7
Panel operation guide
Basic function
Switch
AUTO
Automatic sewing ¡ ¡ ¡
Start backtack (0-9) ¡ ¡ ¡
Panel
F – 100 F - 40 F - 20 E - 0
–
–
End backtack (0-9) ¡ ¡ ¡
Continuous backtack (0-9) ¡ ¡ – –
Correction sewing ¡ ¡ ¡ –
Half stitch ¡ ¡ ¡ –
Sewing speed setting ¡ ¡ ¡
Slow start sewing ¡ ¡ ¡ –
Needle up stop / Needle down stop ¡ ¡ ¡ –
Pattern sewing
Normal lock stitch ¡ ¡ ¡ ¡
Fixed stitch (1-99) ¡ ¡ ¡
Name label stitch (1-99) ¡ ¡ – –
Pleats presser stitch (1-99) ¡ ¡ – –
PATTERN Pattern stitch ¡ – – –
Pattern setting
Automatic thread trimming
Automatic presser foot lifting
¡ ¡ ¡
¡
– – –
–
–
–
–
BACK Back stitch ¡ – – –
CONTINUE Continuous stitch ¡ – – –
DELETE Step deletion ¡ – – –
INSERT Step insertion ¡ – – –
FREE
Temporarily cancel programming
sewing
¡
– – –
* For gauge parts, refer to GAUGE PARTS LIST for DB2-DD7100A.
