BOSCH Panel Controller User Manual [ru]

Download
Контроллер панели
MPC-xxxx-C | FPA-1200-MPC-C
ru Руководство по эксплуатации
Контроллер панели Содержание | ru 3

Содержание

1
2
2.1 Используемые символы и примечания 10
2.3 Обслуживание 11
2.4 Использование в соответствии с правилами 11
2.5 Требования, предъявляемые к персоналу 11
3
3.2 Обход/Блокировка 12
3.6 Переключение на режим ДЕНЬ или НОЧЬ 17
4
4.1 Рабочие элементы 19
4.2 Элементы индикации 21
4.4 Дисплей в режиме ожидания 23
4.5 Отображение информации о поддержке 24
5
5.1 Вход и выход из системы 25
5.2 Права доступа 26
5.6.1 Прокрутка списков 28
Информация для вас 8
Для вашей безопасности 10
Краткий обзор функций 12
Обзор 19
Принципы эксплуатации 25
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
4 ru | Содержание Контроллер панели
5.6.2 Различные состояния полей списка 28
5.6.3 Выбор элемента/функции 29
5.6.4 Назначение режима 29
5.7 Поиск функции/элемента 30
5.7.1 Поиск по имени 30
5.7.2 Поиск по номеру 30

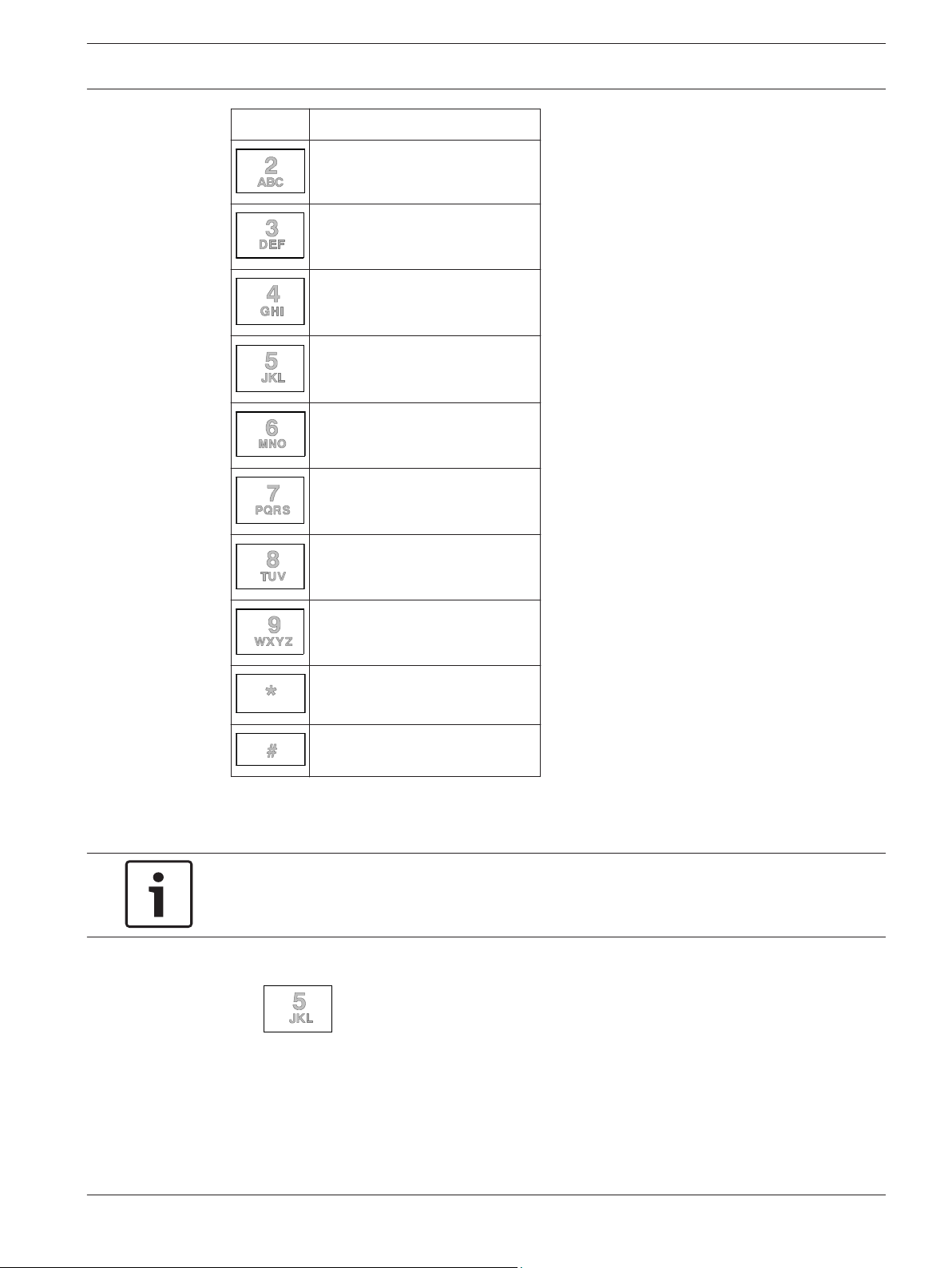

5.8 Ввод цифр и текста 30
5.8.1 Изменение введенных данных 32
5.8.2 Удаление всех цифр 32
5.9.1 Ввод комбинации клавиш 32
5.10 Переход с одной строки состояния на другую 32
5.12 Логическая и физическая адресация 33
6
Объединенные в сеть панели 34
6.2 Сетевая адресация 34
6.3 Установление удаленного подключения к сетевой панели 35
6.4 Разрыв удаленного соединения с сетевой панелью 35
6.5 Блокировка и ограниченное соединение 35
7
Создание сети Ethernet 37
7.1 IP settings 37
8
Удаленная клавиатура 40
8.1 Управление и дисплей 40
9
Тревога 41
9.3 Дневной и ночной режимы (режимы ДЕНЬ и НОЧЬ) 42
9.4 Тревожное сообщение на панели 43
9.4.1 Оптические и акустические сигналы 43
9.4.2 Отображение зон извещателей в состоянии тревоги 43
9.4.3 Последовательность тревожных сообщений 44
9.4.4 Информация по логическим зонам в состоянии тревоги. 44
9.4.6 Отображение отдельных извещателей логической зоны 45
9.4.7 Информация об индивидуальных извещателях: 45
9.4.8 Отображение дополнительной информации 46
10
Пожарная тревога 47
10.1 Оптические и акустические сигналы 47
10.2 Подтверждение сообщения 47
10.4 Включение и выключение внешних оповещателей 48
10.6 Включение проверки наличия пожара 48
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Содержание | ru 5
10.7 Сброс тревожного сообщения 50
10.8 Перевод извещателей в режим обхода 51
11
Сообщение об отказе 52
11.1 Вызов индикации отказа 52
11.2 Сообщение о неисправности на панель 52
11.2.1 Подтверждение сообщения 52
11.2.2 Последовательность сообщений об отказе 53
11.2.3 Информация об отказавших группах элементов 53
11.2.4 Последнее сообщение 54
11.2.5 Отображение отдельных элементов группы элементов 54
11.2.6 Информация об отдельных элементах 54
11.2.7 Отображение дополнительной информации 55
11.3 Сброс сообщения о неисправности 55
11.4 Блокировка элемента 56
12
Обход 57
12.1 Обзор меню 57
12.2 Обход и отмена обхода элементов 57
12.3 Отображение и отмена обхода обойденных групп элементов 58
12.4.2 С использованием строки состояния 59
13
блок. 60
13.2 Блокировка и разблокировка элементов 60
13.3 Отображение списка всех блокированных элементов 61
13.3.2 С использованием строки состояния 61
14
Диагностика 62
14.2 Подробно об элементе 62
14.4.3 Последовательный интерфейс 65
14.7.4 Send ping command 67
14.8 Системы речевого аварийного оповещения 68
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
6 ru | Содержание Контроллер панели
15
Обслуживание 70
15.1 Обзор меню 70
15.2 Изменение языка на дисплее 70
15.3 Активация выходов 70
15.4 Активация передающего устройства 71
15.5 Удаление извещателя 71
15.6 Изменение устройства для интерфейса V.24 72
15.7 Обход/отмена обхода зуммера 72
16
Обслуживание – тест 73
16.1 Группы тестирования 73
16.1.1 Добавление или удаление элементов 73
16.3 Прекращение теста всех элементов 76
16.4 Отображение проверенных или непроверенных элементов 76
16.5 Назначение проверенных элементов в группу тестирования 76
17
Обслуживание – журнал событий 77
17.1 Выбор фильтров 77
17.4 Объединение нескольких фильтров 78
17.5 Функции строки состояния 78
18
Дневной и ночной режимы (режимы ДЕНЬ и НОЧЬ) 80
18.2 Отображение подробностей 81
18.3 Изменение времени для сброса в режим НОЧЬ 81
19
Конфигурация 83
19.2.1 Добавление или удаление элементов 83
19.5.3 Установка пароля по умолчанию 87
19.6 Переименовать устройства 87
20
Разное 89
20.1 Обзор меню 89
20.3 Мастер-пароль 89
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Содержание | ru 7
20.4 Удаленный доступ 90
20.5 Изменение пароля 91
20.6 Проведение учебной тревоги 91
20.7 Счетчики тревог 92
21
Сброс 93
21.1 Обзор меню 93
21.2 Сброс элементов 93
22
Поиск функции/элемента 94
22.1 Обзор меню 94
22.2 Поиск функции и описания устройства 94
Обозначение 95
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
8 ru | Информация для вас Контроллер панели
1

Информация для вас

В настоящем руководстве по эксплуатации содержится важная информация и замечания по эксплуатации пожарных панелей FPA-5000 и FPA-1200. Используя пошаговые инструкции, вы сможете ознакомиться с отдельными функциями: – Обзор, Cтраница 19 содержит краткую информацию по рабочим элементам,
элементам отображения и сенсорному экрану.
– В Принципы эксплуатации, Cтраница 25 даются рекомендации по перемещению в
пределах отдельных меню и приводятся доступные возможности выбора.
Каждая функция подробно описывается в посвященной ей главе.
Замечания!
В режиме ожидания дисплей находится в режиме ожидания. Он отображает различную
информацию в зависимости от конфигурации.
Если контроллер панели не используется, через 5 минут он переключается в режим
ожидания, а через час срабатывает сигнализация. Подсветка сенсорного экрана
отключается. Чтобы выйти из режима ожидания дотроньтесь до сенсорного экрана.
Для вызова начального меню или изменения языка на дисплее см. Принципы
эксплуатации, Cтраница 25.
Конкретные разделы можно найти в содержании. Если вы уже умеете обращаться с различными меню, можно использовать обзор всех меню в Краткий обзор функций, Cтраница 12.
1.1
1.2

Описание действий

Последовательность действий, необходимых для выполнения функции, описывается следующим образом:
1. В начальном меню выберите Отключение Блокировка
2. Откл. В более подробной форме:
1. Вызов начального меню.
2. Выберите Отключение Блокировка.
3. Выберите Откл..

Вызов начального меню

4 Нажмите клавишу "В начало".
Эта клавиша может использоваться для возврата из любого вложенного меню в начальное меню.
Замечания!
Если данные не будут введены в течение одной минуты, то дисплей от каждого элемента
меню перейдет в режим ожидания.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Информация для вас | ru 9
1.3
1.4

Изменение языка на дисплее

Язык панели можно изменить, воспользовавшись комбинацией клавиш; см. следующую инструкцию. Чтобы изменить язык панели при помощи меню, см Изменение языка на дисплее, Cтраница 32.
1.
2. Сразу же после этого нажмите 1 на буквенно-цифровой клавиатуре.
3. Выберите ОК для подтверждения ввода или Отмена для отмены операции.
Отобразится список существующих языков.
4. Выберите нужный язык. На дисплее отобразится информация на выбранном языке.
Замечания!
Если система перезагружается после непредвиденного отключения питания (как от сети,
так и от батареи), то устанавливается язык, определенный по умолчанию в FSP‑5000‑RPS.
Нажмите клавишу "В начало".

Гарантия и обязательства

Претензии по гарантии и обязательствам в случае причинения личного и имущественного ущерба не принимаются в случае, если этот ущерб был вызван одним из следующих обстоятельств или их совокупностью: – использование пожарных панелей FPA-5000 и FPA-1200 в противоречии с
существующими правилами;
– неправильные настройка, установка, запуск, эксплуатация или обслуживание; – пренебрежение инструкциями руководства по эксплуатации; – изменения в конструкции, произведенные после доставки; – неправильный ремонт; – катастрофы, воздействие посторонних предметов и форс-мажорных обстоятельств. Без разрешения компании Bosch не могут предприниматься никакие изменения панели, дополнения к ней либо переделка панели, включая контроллер панели. Переделка требует письменного разрешения. В случае изменений в конструкции, произведенных без одобрения компанией Bosch, любое предъявление претензий по гарантии в адрес компании будет лишено юридической силы.
1.5
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Авторские права

Компания Bosch сохраняет за собой все авторские права на всю документацию. Никакая часть данных документов не может быть воспроизведена или передана в любой форме без явно выраженного письменного разрешения компании Bosch. Компания Bosch оставляет за собой право производить изменения в данном руководстве без предварительного уведомления.
!
10 ru | Для вашей безопасности Контроллер панели
2

Для вашей безопасности

Прежде чем использовать оборудование, ознакомьтесь с приведенными ниже инструкциями. Не прочитав и не поняв данные объяснения, вы не сможете правильно работать с устройством. Инструкции по эксплуатации не отменяют необходимости в обучении авторизованным персоналом.
Замечания!
Управление контроллером панели может осуществляться только специально обученными
лицами. См. Требования, предъявляемые к персоналу.
В данном руководстве по эксплуатации не содержится каких-либо общих или специальных сведений о технике безопасности. Информация по таким вопросам приводится только в приложении, необходимом для работы с устройством. Убедитесь, что вы знакомы со всеми нормативными документами и инструкциями по технике безопасности в области вашей деятельности. Сюда также включаются действия в случае тревоги и первоначальные шаги, предпринимаемые при возникновении пожара. Руководство по эксплуатации должно быть всегда у вас под рукой. Оно является предусмотренной нормативами частью системы и в случае продажи должно быть передано новому владельцу.
Замечания!
Индивидуальный код допуска (состоящий из ID пользователя и пароля) не должен быть
передан третьим лицам.
2.1
2.2

Используемые символы и примечания

Различные главы содержат только ту информацию и примечания по технике безопасности, которые необходимы для работы с системой. Для удобства в соответствующих частях дисплея контроллера панели отображаются предупреждения и указания для оператора. Используются следующие символы поиска:
Внимание!
В текстовых полях, отмеченных этим символом, содержатся предупреждения, которые
необходимо выполнять неукоснительно с целью обеспечения как вашей собственной
безопасности, так и безопасности других лиц.
Замечания!
В текстовых полях, отмеченных этим символом, содержится полезная информация,
облегчающая работу с пожарными панелями FPA-5000 и FPA-1200.

Работа с сенсорным экраном

При работе с сенсорным экраном не используйте заостренные предметы. Они могут повредить поверхность. Сенсорного экрана следует касаться пальцем (ногтем) или специальным стержнем, закрепленным на левой стороне контроллера панели.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Для вашей безопасности | ru 11
2.3
2.4
2.5

Обслуживание

Очищать сенсорный экран и мембранную клавиатуру следует только мягкой тканью. При необходимости слегка смочите ткань стандартным чистящим средством для экрана. Не используйте сильнодействующие чистящие средства и проверяйте, не попала ли жидкость внутрь устройства.

Использование в соответствии с правилами

Контроллер панели предназначен для управления пожарными панелями FPA-5000 и FPA-1200. Он выполняет следующие задачи: – Отображение и обработка различных типов сообщений, например тревог и
сообщений о технических сбоях
– Перевод в режим обхода, блокировка и сброс элементов – Проведение теста – Отображение диагностической информации о каждом элементе LSN – Конфигурация извещателей (текстовые описания и чувствительность) – Проведение учебной тревоги – Сохранение, отображение и распечатка событий – Переключение системы на режим ДЕНЬ или НОЧЬ.

Требования, предъявляемые к персоналу

Сообщения, отображаемые на контроллере панели, должны обрабатываться только специально обученным персоналом. Тестирование и конфигурирование извещателей должны проводиться только специально обученным и авторизованным персоналом.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
12 ru | Краткий обзор функций Контроллер панели
3
3.1
3.2
3.2.1
Отключени е Блокировк а

Краткий обзор функций

Вызов начального меню

Нажмите клавишу "В начало", чтобы вернуться в начальное меню из любого вложенного меню.
Замечания!
Если данные не будут введены в течение одной минуты, то дисплей от каждого элемента
меню перейдет в режим ожидания, см. также Дисплей в режиме ожидания, Cтраница 23.

Обход/Блокировка

Обход

-> Откл. -> Показать откл. устр-ваВыбор по номеру
Откл. зуммера Принтер
Группа откл. Далее... -> Элемент
3.2.2
Отключени е Блокировк а
Блок.
Показать откл. устр-ва
– Отображение списка всех элементов в обходе. – Отмена обхода обойденных элементов.
Выбор по номеру
– Отображение списка всех элементов в обходе. – Поиск элемента в списке через ввод номера. – Отмена обхода или обход элемента.

Блокировка

-> Откл.
Оповещатель Устройство
передачи
Извещатель Логическая
зона
Показать блокированные устройства
Выбор по номеру
HVAC Держатель
Система
пожаротушени я
управления
Группа блок. Принтер
двери
Панель индикации
Интерфейсны й модуль
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Блок. -> Оповещатель звук. Строб HVAC Держатель
двери
Контроллер панели Краткий обзор функций | ru 13
Устройство передачи Извещатель Система
пожаротушен ия
Логическая зона Далее... -> Элемент
управления
Показать блокированные устройства
– Отображение списка всех блокированных элементов – Разблокировка блокированных элементов
Выбор по номеру
– Отображение списка всех элементов, которые могут быть блокированы – Поиск элемента в списке через ввод номера – Блокировка или разблокировка элемента
3.3

Диагностика

Диагностика -> Подробно об элементе Модули
Аппаратура Паспорт панели
Тест СВД модулей Журнал событий
Сеть СГО
Подробно об элементе
– Вся информация об элементе. Отображение всей диагностической информации об
элементе на шлейфе LSN-модуля.
– Информация о группе элементов. Выбор и отображение определенной
диагностической информации о ряде элементов в выбранном модуле LSN.
– Информация о всех эл-тах модуля. Выбор и отображение определенной
диагностической информации обо всех элементах выбранного модуля LSN.
Модули
– Паспорт модуля. Отображение диагностической информации о модуле:
производственные данные, версия ПО, № CAN, совместимость.
– Совместимость модуля. Отображение версии программного обеспечения
выбранного модуля по сравнению с версией программного обеспечения панели управления.
– Состояние модуля. Отображение данных диагностики аппаратуры для выбранного
модуля.
Только для модулей LSN: – Состояние и счетчики модуля – Сброс счетчиков. Сброс счетчиков, регистрирующих частоту, с которыми происходят
различные события.
Аппаратура
– Адресные карты. Дополнительное отображение серийного номера и числа адресов
на карту для каждого слота в панели.
– Дисплей
– Тест СВД. Проверка всех светодиодных индикаторов на контроллере панели.
Горят приблизительно в течение пяти секунд.
– Тест клавиатуры. Проверка работоспособности мембранной клавиатуры. – Тест дисплея. Проверка работоспособности дисплея. – Тест сенсорн. панели. Проверка работоспособности сенсорной панели.
Панель индикации
Интерфейсный модуль
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
14 ru | Краткий обзор функций Контроллер панели
– Настр. сенсор. экран. Регулировка точности положения при прикосновении к
сенсорному экрану.
– Последовательный интерфейс. Отображение статистических данных для передачи. – CAN-шина. Отображение состояния интерфейсов шины CAN.
Паспорт панели
Отображение диагностической информации, например, данных о производстве или версии программного обеспечения контроллера панели.
Тест СВД модулей
Проверка светодиодного дисплея отдельных модулей и проверка всех светодиодных дисплеев одновременно.
Журнал событий
См. раздел "Обслуживание – журнал событий".
Сеть
– Табл. маршр-ции
Информация о доступности всех интерфейсов и узлов в сетевой системе.
– Порты Ethernet
Информация о различных параметрах и состоянии двух интерфейсов Ethernet доступна на контроллере панели.
– Отправить Ping
Отправка команды проверки связи (ping) на указанный IP-адрес для проверки доступности других узлов в сети.
– Проверка достов-ти
Выполняемая проверка определяет совместимость конфигурации Ethernet в ПО FSP-5000-RPS с конфигурацией контроллера панели. В случае несовместимости отображается сообщение об ошибке.
– Резервир. Ethernet
Информация о типе резервирования (RSTP или Двойное подключение). В случае резервирования через RSTP отображаются параметры RSTP панели RSTP (локальный мост) и те же параметры корневого моста.
СГО
Информация обо всех подключенных электроакустических системах, используемых для систем голосового аварийного оповещения.
3.4
3.4.1
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH

Обслуживание

Обслуживание -> Тестирование Выбор языка
Замена извещателя Журнал событий
Изменить устр-во для

Тест

Начало / Конец тестирования
Элементы для теста выбираются в этом вложенном меню. Предлагаются на выбор следующие возможности: – Выбор по номеру:
Отображение списка всех элементов. Поиск элемента в списке через ввод номера.
– Группа тестир.
Активация выходов Активация устр-ва передачи
Откл. зуммера
интерфейса V.24
Контроллер панели Краткий обзор функций | ru 15
– Кольцевой шлейф – Логическая зона – Элементы – Устройство передачи – Элемент управления – Далее...
– DACT – Хранилище ключей – АКБ – Осн. питание
По завершении теста возможны следующие варианты: – Добавление подлежащих тестированию элементов в другую группу тестирования
(Назначить протест. эл-ты в группу тестир.). – Продолжение тестирования (Нет). – Отображение протестированных или непротестированных элементов (Непротест.,
Протест.). Созд. / изм. группу тест.
– Удаление или добавление отдельных элементов в определенные группы
тестирования. – Удаление всех элементов группы тестирования.
3.4.2
3.4.3
3.4.4
3.4.5
3.4.6

Изменение языка

Изменение языка на дисплеях (Выбор языка).

Активация выходов

Активация выходов:
– Выбор по номеру:
Отображение списка всех управляемых элементов.
Поиск элемента в списке через ввод номера. – Оповещатель звук. – Строб – HVAC – Далее... Запуск и прекращение активации выбранных элементов.

Активация устройства передачи

Активация выбранного устройства передачи (Активация устр-ва передачи).

Удаление извещателя

Перевод в режим обхода всех звуковых оповещателей и передающих устройств на 15 минут при удалении извещателя (Замена извещателя).

Журнал событий

– Фильтрация и отображение определенных данных. – Сочетание различных фильтров. – Распечатка всех фильтрованных данных или определенной части данных Имеются следующие фильтры:
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
16 ru | Краткий обзор функций Контроллер панели
Фильтр Данные, как отфильтрованы...
Без фильтра Все данные
3.4.7
3.5
Показать все Удалить фильтр
Период Дата и время начала/конца
Типы событий Тип сообщений, напр., сбой
Типы устройств Типы устройств, напр., извещатели
Диапазон адресов Диапазон адресов в пределах системы
Команды пользователя Выбранные функции (например, Подтвердить или Сброс).
Тестирование Элементы, переключенные в режим теста
Отображение всех данных со спецификацией номера события, даты, времени, номера элемента и типа сообщения. Существующие фильтры удалены.

Изменение устройства для интерфейса V.24

Назначение другого устройства для интерфейса V.24 (Изменить устр-во для интерфейса V.24).

Конфигурация

Конфигурация -> Настройка вход./
выход. групп
Чувствительность извещателя
Настройка групп
Оператор
Переименовать эл-ты Обзор
Сеть
Настройка вход./ выход. групп
– Входная группа или Выходная группа – Отображение назначенных элементов. – Добавление или удаление элементов. – Переименование групп.
Настройка групп
– Группа обхода, Группа блокировки или Группа тестирования – Отображение назначенных элементов. – Добавление или удаление элементов. – Переименование групп тестирования, обхода и блокировки.
Чувствительность извещателя
Изменение чувствительности отдельных извещателей или зон. Возможны два варианта: чувствительность по умолчанию и альтернативная чувствительность, которые были назначены в программном обеспечении FSP-5000-RPS.
Оператор
Если используется один и тот же унифицированный пароль для одного уровня доступа, предлагаются следующие варианты: – Изменить универс. пароль
Унифицированный пароль для каждого уровня доступа может устанавливаться программным обеспечением FSP-5000-RPS. Пароль для второго-четвертого уровней доступа может меняться.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Краткий обзор функций | ru 17
При использовании каждым пользователем собственного пароля предлагаются следующие варианты: – Изменить данные оператора
Изменить пароль пользователя. – Установить пароль по умолчанию
Восстановление предыдущего пароля оператора.
Переименовать эл-ты
Изменение описания элементов.
Обзор
Информация о действительной конфигурации системы.
Сеть
Изменение и активация параметров сети (параметры IP, резервирование Ethernet). Изменения вступают в силу после перезапуска панели.
Замечания!
Изменения могут производиться только обученными специалистами. Необходима
компетенция в области сетей и протоколов!
3.6
3.7

Переключение на режим ДЕНЬ или НОЧЬ

– Переключение на режим ДЕНЬ или НОЧЬ – В режиме ДЕНЬ: установка времени сброса на режим НОЧЬ на текущий день.

Разное

Разное -> Изм. дату/время Мастер-пароль
Учебная тревога Счетчики тревог
Изм. дату/время
Изменение времени и даты
Мастер-пароль
В зависимости от настроек панели предлагается один из двух вариантов: – Ввод мастер-пароля, действительного неограниченное время.
Такой пароль не может быть изменен; его можно получить по запросу от
соответствующего представительства компании Bosch. – Ввод мастер-пароля, действительного в течение определенного времени. Этот пароль
действителен только в течение 24 часов и должен быть запрошен в первую очередь;
см. Мастер-пароль, Cтраница 89. После ввода пароля предлагаются различные варианты в зависимости от программного обеспечения, см. Оператор, Cтраница 86.
Учебная тревога
Запуск и прекращение учебной тревоги. Во время учебной тревоги отображаются пожарные тревоги, сообщения о техническом сбое и контролируемые тревоги.
Удаленный доступ
Создание подключения удаленного доступа.
Изменить пароль
В зависимости от настроек панели предлагается возможность изменения пароля для каждого пользователя.
Удаленный доступ Изменить пароль
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
18 ru | Краткий обзор функций Контроллер панели
Счетчики тревог
– Отображение количества внутренних и внешних тревожных сообщений, а также
количества служебных тревог, о которых было сообщено в течение срока службы панели.
– Сброс счетчиков для каждого типа тревоги
3.8
3.9

Поиск функции/элемента

Поиск функций / элементов
Перейти к элементу
Поиск функции
– Отображение списка всех функций и описаний устройств в алфавитном порядке. – Выбор из списка функции или описания устройства.
Перейти к элементу
Отображение списка всех элементов, подключенных к системе, и выбор элемента из этого списка с целью отображения дополнительной информации. – по логическому адресу. Поиск элемента в списке через ввод логического адреса. – по физическому адресу. Поиск элемента в списке через ввод физического адреса. – По описанию. Поиск элемента в списке посредством ввода описания.
-> Поиск функции

Сброс

Сброс -> Тип события Область
Логическая зона Извещатель
Эта панель
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
0
Обход \ Блокировк а
Обслу жив ание
Перех. в реж. ДЕН Ь
Трев ог а
Тест
Передающе у стройств о активир ован о
Деактивир ован ные сиг нальные у стройств а
Деактиви ров анные элем енты
Перед.у стр-в о деактивир ован о
Питание
Отказ
Отказ систем ы
Отказ п еред.у стр-в а
Отказ сиг нальных у стройств
Поиск фу нкций/
Элем ентов
Диаг ностика
Конфиг у рация
Р аз ное
Сброс
0 0 0
Пожар
Уп р.
Отказ Обход
Сост.
1
1
2
1
3
4
Контроллер панели Обзор | ru 19
4

Обзор

В данной главе содержится информация о следующих элементах контроллера панели: – Рабочие элементы, Cтраница 19 – Элементы индикации, Cтраница 21 – Сенсорный экран, Cтраница 22 – Дисплей в режиме ожидания, Cтраница 23 – Отображение информации о поддержке, Cтраница 24
1 Функциональные клавиши 3 Переключатель с ключом
2 Буквенно-цифровая клавиатура 4 Светодиодный дисплей
4.1
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Рабочие элементы

Рабочие элементы включают пункты 1 - 3.
Функциональные клавиши
Для выбора функции нажмите соответствующую мембранную клавишу. Функциональные клавиши позволяют выполнить следующие функции.
Отображение списка сетевых панелей и установление удаленного соединения с сетевой панелью (только для FPA-5000) или удаленной клавиатурой.
Отображение адреса службы технической поддержки (если сохранен).
20 ru | Обзор Контроллер панели
Клавиша "В начало". Вызов начального меню.
Возврат к предыдущему выбору.
Клавиша "Ключ". Вход и выход из системы: Ввод ID пользователя и пароля.
Временное отключение внутреннего зуммера.
Клавиша "Стрелка влево". Переход курсора на одну позицию влево на экране поиска.
Клавиша "Стрелка вправо". Переход курсора на одну позицию вправо на экране поиска.
Клавиша "Двойная стрелка". Переход с одной строки состояния на другую (если имеется две или более строк). Вызов строки состояния для быстрого просмотра списков.
Клавиша "Ввод". Подтверждение буквенно-цифрового ввода. Подтверждение ввода, не подтвержденного выбором поля ОК на сенсорном экране.
Буквенно-цифровая клавиатура
Ввод букв, специальных символов и цифр.
Переключатель с ключом
Переключатель с ключом имеет две запрограммированные позиции. В зависимости от конфигурации можно переключаться между работой днем и ночью.
Замечания!
Давайте ключ только лицам, прошедшим обучение работе с контроллером панели и
обладающим знаниями в области противопожарной защиты. В противном случае
возможна неправильная эксплуатация и существует риск получения травм. Для
предотвращения несанкционированного использования вынимайте ключ после работы и
храните его в надежном месте.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Обзор | ru 21
4.2

Элементы индикации

Светодиодный дисплей
Дисплей Цвет Световой сигнал Значение
Стабил ьное
Тревога Красныйx Панель в состоянии тревоги Также
Тест Желтыйx Система тестируется
Передающее устройство активировано
Обход Желтыйx Элементы в обходе и/или
Перед. устр-во отключено
Звуковые сигналы отключены
Красныйx Передающее устройство
Желтыйx Передающее устройство не
Желтыйx Сигнальные устройства не
Мигает
постоянно горит в случае проверки факта пожара.
активировано
блокированы
активировано
активированы
Питание Зеленыйx Панель в рабочем состоянии
Зеленый x Контроллер панели загружается и
еще не готов к работе
Зеленый x Сбой источника питания
Неисправность Желтыйx Присутствует сообщение об отказе
Неисправность системы
Неисправность передающего устройства
Неисправность звуковых устройств
Желтыйx Сбой главного процессора
Желтыйx Сбой передающего устройства
Желтый x Сбой внешнего сигнального
устройства
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
1
2
3
22 ru | Обзор Контроллер панели
4.3

Сенсорный экран

1 Строка информации
2 Поле меню
3 Строка состояния
Строка информации
Как только оператор зарегистрируется в системе, этот значок отобразится в правой части информационной строки.
Установлено удаленное соединение с сетевой панелью или удаленной клавиатурой.
Управление сетевой панелью осуществляется с другой панели или удаленной клавиатуры и заблокировано для операций.
Установлено удаленное соединение между панелью А и сетевой панелью В или удаленной клавиатурой, а управление панелью А в то же время осуществляется с другой панели С.
Установлено ограниченное соединение с сетевой панелью или удаленной клавиатурой.
Этот значок отображается на удаленной клавиатуре только в том случае, когда еще не установлено соединение).
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Обзор | ru 23
Панель 1 - 4 I Загружен уровень 4
Поле меню
Для выбора главного меню дотроньтесь до соответствующего поля меню на сенсорном экране. В разделе Краткий обзор функций, Cтраница 12 содержатся обзорные сведения обо всех главных меню с соответствующими вложенными меню.
Строка состояния
Отображаются сетевой адрес и права доступа оператора, который подключился к (4).
Этот символ отображается, если в системе произойдет отказ заземления. Также перечисляются имена выбранных меню. Ориентации поможет отображение пути по меню. Вследствие ограниченности места не всегда возможно отображение всего пути. Всегда отображаются первое выбранное меню и текущее меню.
Пример:
В подменю Оповещатель звук. главного меню Блок. отображается следующий путь:
* Отключение Блокировка\Блок.\Оповещатель звук.
0
Пожар
Данная строка состояния доступна в каждом меню. Кроме того, в отдельных меню имеются и другие строки состояния, см. также Переход с одной строки состояния на другую, Cтраница 32. Первое число определяет количество элементов в соответствующем состоянии:
Пожар Управ. Активированные элементы Неиспр. Элементы с сообщением о сбое Откл. Элементы в обходе или блокировке
Кроме того, можно отобразить обзор типа и природы всех типов сообщений, полученных панелью:
Статус
Для отображения определенных элементов дотроньтесь пальцем до соответствующего поля. Поля состояния Управ. иНеиспр. обозначены буквами "B" и/или "C": – "B" означает, что контроллеры для противопожарного оборудования типа B (G-B)
изменились (например, контрольные элементы, без уведомления). – "C" означает, что контроллеры для противопожарного оборудования типа C (G-C)
изменились (например, системы пожаротушения).
0
Управ.
Количество групп, вызвавших срабатывание пожарной тревоги
Отображение списка различных сообщений и типов состояний и число элементов в соответствующем состоянии
8
Неиспр.
0
Откл.
Статус
4.4
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Дисплей в режиме ожидания

Если панель находится в режиме ожидания, отображается дисплей ожидания.
24 ru | Обзор Контроллер панели
Замечания!
Если данные не будут введены в течение десяти минут, то дисплей от каждого элемента
меню перейдет в режим ожидания. При появлении серого дисплея слегка дотроньтесь до
сенсорного экрана для отображения дисплея в режиме ожидания
На дисплее в режиме ожидания отображается следующая информация: – Дата – Время
Режим НОЧЬ
или
Режим ДЕНЬ
В зависимости от конфигурации, может отображаться дополнительная информация. В сетевой системе пожарной сигнализации на дисплее ожидания могут отображаться другие значки, в зависимости от конфигурации сети, см Объединенные в сеть панели, Cтраница 34.
4.5

Отображение информации о поддержке

Для отображения адреса компании, предоставляющей поддержку, нажмите:
Замечания!
Информация о поддержке отображается только в том случае, если она заранее была
введена в FSP‑5000‑RPS.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Принципы эксплуатации | ru 25
5
5.1

Принципы эксплуатации

В дополнение к обзору меню в этой главе рассматриваются следующие вопросы: – Вход и выход из системы, Cтраница 25 – Права доступа, Cтраница 26 – Вызов начального меню, Cтраница 26 – Выбор меню, Cтраница 26 – Возврат к предыдущему выбору, Cтраница 27 – Работа со списками, Cтраница 27 – Поиск функции/элемента, Cтраница 30 – Ввод цифр и текста, Cтраница 30 – Изменение языка на дисплее, Cтраница 32 – Переход с одной строки состояния на другую, Cтраница 32 – В покое, Cтраница 33 – Логическая и физическая адресация, Cтраница 33

Вход и выход из системы

Для получения доступа к уровням доступа 2–4 необходимо зарегистрироваться в системе. Необходимым условием является наличие прав доступа.
Замечания!
Чтобы войти в систему, необходим идентификатор пользователя и пароль. В зависимости
от прав доступа можно пользоваться только определенными функциями.
В следующих случаях система попросит ввести пароль:
Вы не зарегистрированы в системе и хотите выбрать функцию, для которой требуется
пароль.
Вы уже зарегистрированы в системе, но для выбранной вами функции требуется более
высокий уровень авторизации доступа.
5.1.1
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Вход в систему

Для входа на контроллер панели:
1.
Нажмите клавишу "ключ".
На дисплее отобразится окно регистрации.
2. Введите ID пользователя в первое поле.
Более подробные сведения о способах ввода номеров содержатся в Ввод цифр и
текста, Cтраница 30.
3. Введите пароль во второе поле.
На дисплее каждый символ пароля обозначается звездочкой, поэтому никто не может
увидеть пароль.
Замечания!
Если у вас нет собственного пароля, введите следующие цифры: 000000.
26 ru | Принципы эксплуатации Контроллер панели
5.1.2
5.2
4 Выберите ОК для подтверждения ввода или Отмена для отмены операции.
Более подробные сведения об установке пароля содержатся в Изменение пароля, Cтраница 91.
Дисплей перейдет в режим ожидания. Как только оператор зарегистрируется в системе, значок ключа отобразится в информационной строке. Кроме того, ID пользователя, зарегистрированного в системе, отображается на начальной странице строки информации.
Замечания!
В программе FSP-5000-RPS можно настроить временной интервал, по истечении которого
зарегистрированный оператор может быть отключен от контроллера панели.

Выход из системы

1. Для выхода из контроллера панели нажмите клавишу "ключ":
Появится окно ввода с запросом Выйти?:
2. Выберите Да для подтверждения запроса или Нет для отмены операции.

Права доступа

Замечания!
В зависимости от прав доступа можно пользоваться только определенными функциями
контроллера панели.
Если вы выбрали функцию, для которой требуется определенный уровень авторизации доступа, а в системе не зарегистрирован ни один пользователь с соответствующей авторизацией, система попросит ввести ID пользователя и пароль. Права доступа назначаются для уровней допуска 2-4. На первом уровне доступа можно пользоваться лишь несколькими функциями, а на четвертом уровне доступны все функции. Для проверки прав доступа зарегистрированного в системе пользователя нажмите клавишу "ключ" после входа в систему: Будет отображен соответствующий уровень прав доступа.
5.3
5.4
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH

Вызов начального меню

Нажмите клавишу "В начало", чтобы вернуться в начальное меню из любого вложенного меню.
Замечания!
Если данные не будут введены в течение одной минуты, то дисплей от каждого элемента
меню перейдет в режим ожидания, см. также Дисплей в режиме ожидания, Cтраница 23.

Выбор меню

Для выбора меню из начального меню прикоснитесь к нужному полю пальцем: Появятся вложенные меню. Для выбора вложенного меню слегка дотроньтесь пальцем до нужного поля.
1
2
3
4
4
5
Контроллер панели Принципы эксплуатации | ru 27
5.5
5.6

Возврат к предыдущему выбору

Чтобы вернуться к предыдущему выбору, нажмите клавишу "назад":

Работа со списками

1 Список 4 Стрелки
2 Поле списка 5 Поля функций
3 Маска поиска
Во многих меню элементы отображаются в списках. Элементы сортируются либо по описанию, либо по адресу. Предлагается до трех различных критериев сортировки: – По описанию: сортируется по описанию в алфавитном порядке; адресация также
указывается.
– По номеру: сортируется по номерам в возрастающем порядке (логический или
физический адрес); описание также дается.
– По номеру (без описания): по номеру (логический или физический адрес) в
возрастающем порядке; номера показываются в блоках номеров, а описание не дается. Этот список предлагается только при выборе извещателей и логических зон.
Пример:
Чтобы вывести список всех существующих извещателей, сортированных по описанию, в подменю Откл. начального меню выберите следующее:
1. Отключение Блокировка
2. Откл.
3. Извещатель
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
На выбор предлагаются три критерия сортировки: – По описанию – По номеру – По номеру (без описания)
TEXT
TEXT
TEXT
28 ru | Принципы эксплуатации Контроллер панели
4 Выберите По описанию.
Показывается список всех извещателей, сортированных в алфавитном порядке.
5.6.1

Прокрутка списков

На дисплей можно вывести только ограниченное число полей списка. С помощью клавиши со стрелкой вверх прокрутите список назад.
С помощью клавиши со стрелкой вниз прокрутите список вперед.
Стрелка отображается только при наличии возможности прокрутки.
Быстрая прокрутка
Чтобы быстро прокрутить список, нажмите клавишу с двойной стрелкой на мембранной клавиатуре или строку состояния на дисплее. В строке состояния появится полоса прокрутки:
Для перехода в определенное место слегка дотроньтесь до горизонтальной линии. Чтобы перейти к началу списка, коснитесь:
Чтобы перейти к концу списка, коснитесь:
5.6.2

Различные состояния полей списка

Для элемента или группы элементов, отображенных в поле списка, можно назначить различные состояния. Информация о возможных состояниях приводится в следующей таблице:
Поле списка Состояние
Значение
поля списка
норма Элемент в обычном состоянии
выбрано Выбранный элемент
Назначенный режим
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Для элемента назначен режим обхода; см.Назначение режима, Cтраница 29.
TEXT
R
TEXT
TEXT
Details
TEXT
Контроллер панели Принципы эксплуатации | ru 29
Поле списка Состояние
Значение
поля списка
Назначен режим и выбрано
Для выбранного элемента уже назначен определенный режим. Выбор произведен с целью восстановить первоначальный режим; например, элемент в режиме обхода переходит обратно в режим отмены обхода.
В режиме
Сброс элемента не завершен.
сброса
Меню "Откл."
В меню Откл. поля списка могут отображать дополнительную информацию; см. следующую таблицу:
Поле списка
В меню Откл.
Элемент в режиме обхода находится в режиме тревоги. Если выполняется отмена обхода, включается пожарная сигнализация. Для вывода дополнительной информации нажмите правое поле.
Вывод группы из нескольких элементов в режиме обхода. Для вывода списка всех элементов группы в режиме обхода нажмите правое поле.
5.6.3
5.6.4

Выбор элемента/функции

Чтобы выбрать элементы/функции из списка, дотроньтесь пальцем до одного или более полей списка на сенсорном экране. Для прокрутки вперед или назад выберите стрелку (назад) или стрелку вниз (вперед): Для быстрой прокрутки с использованием полосы прокрутки выберите "двойную стрелку" на мембранной клавиатуре. Поле списка помечено. Сведения о поиске и отображении отдельных элементов см. в Поиск функции/элемента, Cтраница 30.

Назначение режима

Выбранным элементам можно назначить режим обхода, теста и др.). Чтобы назначить режим выбранным элементам, выберите соответствующее поле функции. В следующем примере извещателю назначается режим обхода в меню Отключение Блокировка:
1. Выберите из списка нужные поля со списком. Поля списка помечаются.
2. Выберите функцию Откл.. Извещателю назначен режим обхода. Поля списка высвечиваются темным цветом.
Символ песочных часов обозначает ввод, в настоящее время обрабатываемый системой.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
30 ru | Принципы эксплуатации Контроллер панели
Замечания!
В подменю Откл., функции имеют дополнительную возможность выбора; см. Отображение
и отмена обхода обойденных групп элементов, Cтраница 58.
5.7
5.7.1

Поиск функции/элемента

В списках с помощью окна поиска можно искать и выводить определенный элемент. Предлагаются следующие критерии поиска: – По описанию. Поиск элемента производится в списке посредством ввода описания. – По номеру. Поиск элемента производится в списке через ввод номера. В некоторых
меню предлагается функция поиска По номеру (без описания).
В главном меню Поиск функций / элементовможно искать все элементы, подключенные к системе, и все функции, доступные в контроллере панели, а также описания устройств, независимо от того, в каком меню они появляются; см. Поиск функции/элемента, Cтраница
94.

Поиск по имени

Чтобы выполнить в списке По описанию поиск определенного элемента, введите имя элемента в окне поиска. В разделе Ввод цифр и текста, Cтраница 30 объясняются способы ввода текста. Введите первую букву и, при необходимости, другие буквы. После распознавания имя автоматически заполняется до конца. Поле списка искомого элемента отображается в начале списка.
Замечания!
Чем более точно вводится описание элемента в программном обеспечении FSP-5000-
RPS, тем более успешным будет поиск по имени.
5.7.2
5.8

Поиск по номеру

Для поиска в По номеру и списке По номеру (без описания) определенного элемента:
1. Введите первую цифру, например, 1.
2. Для подтверждения ввода нажмите клавишу "Ввод". При возможности ввода еще одного номера, откроется второе окно поиска.
Замечания!
Если другое поле не предлагается, элемента с искомой адресацией не существует.
1. Введите следующую цифру и подтвердите ввод нажатием на клавишу "Ввод".
2. При необходимости введите дополнительные цифры, пока номер не отобразится полностью. Каждый ввод подтверждайте нажатием на клавишу "Ввод".
Поле списка искомого элемента отображается в начале списка.

Ввод цифр и текста

Ключ Символ
.,-_0
1
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Принципы эксплуатации | ru 31
Ключ Символ
АБВГабвг2
ДЕЖЗдежз3
ИЙКЛийкл4
МНОПмноп5
РСТУрсту6
ФХЦЧфхцч7
ШЩЫЬшщыь8
ЭЮЯэюя9
*
#
Буквы и цифры вводятся указанными клавишами. Нажимайте соответствующую клавишу на мембранной клавиатуре, пока не появится нужная буква или цифра.
Замечания!
В окне поиска в списках по По номеру и по По номеру (без описания) можно вводить только цифры. В окне поиска в списке по По описанию можно вводить и буквы, и цифры.
Пример: ввод буквы К и числа 4 в окне поиска в списке.
1. Нажмите клавишу:
В строке информации отобразится последовательность букв и цифр.
2. Держите клавишу нажатой, пока нужная буква, в данном случае K, не будет помечена в строке информации. K отображается в окне поиска.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
32 ru | Принципы эксплуатации Контроллер панели
3. Нажмите клавишу:
и удерживайте ее, пока в информационной строке не будет помечено 4. Цифра 4 отобразится в окне поиска.
Быстрый ввод:
Чтобы быстро ввести текст, нажимайте клавишу "Ввод" после ввода каждой буквы. При этом курсор переходит к следующему свободному символу, и вы можете продолжать ввод текста.
5.8.1
5.8.2
5.9
5.9.1

Изменение введенных данных

1. Чтобы изменить число, нажмите клавишу со стрелкой влево или стрелкой вправо, пока курсор не совпадет с числом на экране поиска, которое нужно заменить.
2. Чтобы перезаписать отмеченное число, нажмите клавишу с нужным числом, пока нужное число не отобразится на экране поиска.

Удаление всех цифр

1. Чтобы удалить все цифры в окне поиска, нажимайте клавишу со стрелкой влево, пока курсор не отметит первую цифру.
2. С помощью цифровой клавиатуры введите новую цифру. Все цифры вплоть до введенной удалены.
3. При желании можно продолжить ввод цифр.

Изменение языка на дисплее

Выбрать другой язык на дисплее можно двумя путями: – Посредством комбинации клавиш – Из меню, см. Изменение языка на дисплее, Cтраница 70.

Ввод комбинации клавиш

1. Нажмите клавишу "В начало" и сразу после этого клавишу 1 на буквенно-цифровой клавиатуре. Появится окно с запросом.
2. Выберите ОК для подтверждения ввода или Отмена для отмены операции. Отобразится список существующих языков.
3. Выберите нужный язык. Информация на дисплее будет отображаться на выбранном языке.
Замечания!
Если система запускается снова после непредвиденного отключения питания (как от сети,
так и от батареи), то устанавливается язык, определенный по умолчанию в программном
обеспечении FSP-5000-RPS.
5.10
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH

Переход с одной строки состояния на другую

В строке состояния предлагается функция "Разное", возможности отображения и выбора. Если в строке состояния отображается двойная стрелка, можно перейти на строку состояния начального меню. Для этого нажмите "двойную стрелку" на мембранной клавиатуре.
Контроллер панели Принципы эксплуатации | ru 33
5.11
5.12

В покое

Если контроллер панели не используется, через 5 минут он переключается в режим ожидания. Подсветка сенсорного экрана отключается. Чтобы выйти из режима ожидания дотроньтесь до сенсорного экрана.

Логическая и физическая адресация

При адресации элементов имеется различие между логической и физической адресацией:
Физическая
Элементы Модули Кольцевой шлейф Элемент
Номера 5 1 4
Логическая
Элементы Группа Элемент
Номера 3 4
[MISSINGDISPLAYTEXT: Примеры: ]
Элемент с физической адресацией: 5.1 - 4 Элемент с логической адресацией: 3 - 4
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
34 ru | Объединенные в сеть панели Контроллер панели
6

Объединенные в сеть панели

Панели могут быть объединены в сеть с помощью шины CAN или Ethernet-подключения. В данном разделе описываются сходства организации двух физических сетей. Подробная информация о создании сети Ethernet может быть найдена в Создание сети Ethernet, Cтраница 37. Подробности по проектированию и вводу в эксплуатацию находятся в руководстве по сети. Системы пожарной сигнализации могут быть объединены в сеть только с FPA-5000. – Значки на дисплее, Cтраница 34 – Сетевая адресация, Cтраница 34 – Установление удаленного подключения к сетевой панели, Cтраница 35 – Разрыв удаленного соединения с сетевой панелью, Cтраница 35 – Блокировка и ограниченное соединение, Cтраница 35: Ограниченное соединение
может быть установлено с панелью, управление которой уже осуществляется с другой панели (блокирующее соединение).
– Создание сети Ethernet, Cтраница 37 На панели, управление которой осуществляется с другой панели, могут быть выполнены следующие функции: – Обход – Блокировка – Переключиться на тест – Изменить конфигурацию Можно сбросить элементы и прочесть журнал событий.
6.1
6.2

Значки на дисплее

В зависимости от типа соединения, в режиме ожидания на дисплее / в информационной строке / в поле списка сетевой панели отображаются следующие значки. Более подробные сведения о значках содержатся в Установление удаленного подключения к сетевой панели, Cтраница 35.
Установлено удаленное соединение между панелью А или удаленной клавиатурой и сетевой панелью В.
Управление сетевой панелью В осуществляется с панели А или удаленной клавиатуры и заблокировано для операций.
Сетевая панель В, с которой панель А или удаленная клавиатура уже установила удаленное соединение, в свою очередь, устанавливает удаленное соединение с сетевой панелью С.
Установлено ограниченное удаленное соединение с сетевой панелью.

Сетевая адресация

Если панель подключена к сети, отображается сетевой адрес. Сетевой адрес состоит из идентификатора узла и идентификатора группы, которые назначаются при помощи программы FSP-5000-RPS. Например, если отображается сбой извещателя с сетевым адресом 1-4, это означает следующее:
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Объединенные в сеть панели | ru 35
– Идентификатор группы = 1 – Идентификатор узла = 4
6.3

Установление удаленного подключения к сетевой панели

4 Чтобы установить удаленное соединение панели А с сетевой панелью В, нажмите
клавишу "Сеть" на панели А.
Отображается список сетевых панелей. Более подробные сведения о перемещении по списку содержатся в Работа со списками, Cтраница 27.
Замечания!
Поля в первом списке затенены, пока не будет установлено сетевое подключение.
1. Отметьте нужное поле со списком.
2. Нажмите ОК и подтвердите последующий запрос с помощью ОК.
Устанавливается удаленное соединение с выбранной панелью В, а в информационной строке панели А отображается следующий значок:
Установлено удаленное соединение между панелью А и сетевой панелью В. Управление сетевой панелью В осуществляется с панели А, и она заблокирована для операций. В информационной строке панели B отображается следующий значок:
Если удаленное соединение с панели В устанавливается также с панелью С, отображается следующий значок:
Сетевая панель В, с которой панель А уже установила удаленное соединение, в свою очередь, устанавливает удаленное соединение с сетевой панелью С.
6.4
6.5
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Разрыв удаленного соединения с сетевой панелью

1. Чтобы разорвать удаленное соединение с другой панелью, нажмите клавишу "Сеть".
2. Подтвердите запрос после разрыва удаленного соединения. Удаленное соединение будет разорвано.

Блокировка и ограниченное соединение

При блокирующем соединении можно использовать все функции, за исключением следующих: – Светодиоды, клавиатура, дисплей и сенсорный тест дисплея
ru | Объединенные в сеть панели Контроллер панели
36
– Настр. сенсор. экран
Этот значок отображается на сетевых панелях (панели В в данном примере), с которыми другая панель (панель А в данном случае) установила блокирующее соединение. Управление панелью В, с которой панель А установила блокирующее соединение, не может осуществляться с панели С. Панель С может установить ограниченное соединение с панелью В, управление которой уже осуществляется с панели А. Управление панелью при ограниченном соединении может осуществляться только в режиме чтения. Все диалоговые окна доступны в режиме чтения, можно также прочитать журнал событий.
Этот значок отображается при установлении ограниченного соединения с сетевой панелью.
1. Чтобы преобразовать ограниченное соединение в блокирующее, нажмите клавишу "Сеть".
2. Ответьте на запрос о разрыве удаленного соединения с "Нет".
3. Выберите из списка нужные заблокированные панели.
4. Нажмите ОК и подтвердите последующий запрос с ОК. Блок панели снимается, и устанавливается ограниченное соединение.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Создание сети Ethernet | ru 37
7
7.1

Создание сети Ethernet

В данном разделе содержится информация о создании сети Ethernet. Создание сети Ethernet для нескольких панелей возможно только для модели FPA-5000. К FPA‑1200 можно подключать до трех удаленных клавиатур (FMR-5000) по сети Ethernet. После установки панелей необходимо назначить некоторые параметры сети на контроллере панели, чтобы настроить сеть.
Замечания!
Стандартные настройки для конфигураций по умолчанию содержат параметры IP и
параметры резервирования для резервирования с помощью протокола RSTP (Rapid
Spanning Tree Protocol). Изменения могут производиться только обученными
специалистами. Необходима компетенция в области сетей и протоколов! Необходим
уровень доступа 4, чтобы изменить параметры сети для предварительно настроенной
панели.

IP settings

Для изменения параметров Ethernet или их первоначальной настройки выберите в начальном меню:
1. Конфигурация
2. Сеть. Отображается экран Конфигурация IP.
3. Установите флажок Использ. настройки Ethernet.
4. Выберите Параметры IP. Отображаются значения для IP-адреса, сетевого экрана,
шлюза по умолчанию, группового адреса и номер порта. При первом вводе контроллера панели в эксплуатацию, все значения устанавливаются на "0".
5. Выберите По умолчанию для установки значений по умолчанию, сохраненных в
контроллере панели, вместо имеющихся значений (рекомендуется!). В данном случае IP-адрес будет соответствовать сохраненному IP-адресу по умолчанию, последняя цифра которого совпадает с номером поворотного переключателя (RSN), назначенного во время установки контроллера панели.
6. Если запланированная конфигурация требует изменения значений по умолчанию: Дотроньтесь до поля, содержащего значение, которое необходимо изменить. Воспользуйтесь клавишами со стрелками на панели управления, чтобы выбрать нужные номера, и клавишами с цифрами на буквенно-цифровой клавиатуре, чтобы изменить значения. Или: Нажмите на поле Измен.. Нажмите на поле, содержащее блок номеров, который необходимо изменить. Воспользуйтесь клавишами со стрелками на панели управления, чтобы выбрать нужные номера, и клавишами с цифрами на буквенно­цифровой клавиатуре, чтобы изменить значения. Нажмите на ОК, чтобы применить изменения или Отмена, чтобы отменить изменения. Вы вернулись на начальный экран Конфигурация IP.
7. Выберите ОК, чтобы применить изменение параметров IP или Отмена, чтобы отменить изменения. Вы вернулись на экран Настройки Ethernet.
8. Выберите ОК для подтверждения параметров Ethernet (Использ. настройки Ethernet) или Отмена для выхода из экрана, не активируя параметры Ethernet.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
38 ru | Создание сети Ethernet Контроллер панели
Замечания!
Изменение параметров Ethernet вступит в силу после перезапуска панели.
7.2

Ethernet redundancy

В зависимости от топологии сети может потребоваться выбор протокола резервирования. Значение по умолчанию для режима резервирования равно нет. Для настройки режима резервирования перейдите в начальное меню и выберите:
1. Конфигурация
2. Сеть. Отображается экран Конфигурация IP.
3. Установите флажок Использ. настройки Ethernet.
4. ВыберитеРезервир. Ethernet
5. Выберите тип резервирования из: Двойное подключение, RSTP или нет.
6. Выберите ОК, чтобы применить изменения к режиму резервирования или Отмена, чтобы отменить изменения. Вы вернулись на экран Настройки Ethernet.
7. Выберите ОК для подтверждения параметров Ethernet (Использ. настройки Ethernet) или Отмена для выхода из экрана, не активируя параметры Ethernet.
Замечания!
Изменение параметров режима резервирования вступит в силу после перезапуска
панели.
Параметры RSTP
В случае резервирования через RSTP необходима дополнительная настройка.
Замечания!
Стандартные настройки для конфигураций по умолчанию содержат параметры RSTP.
Изменения могут производиться только обученными специалистами. Необходима
компетенция в области сетей и протоколов! Необходим уровень доступа 4, чтобы
изменить параметры RSTP для предварительно настроенной панели.
Для изменения параметров резервирования через RSTP или их первоначальной настройки:
1. Выберите RSTP в качестве типа резервирования.
2. Выберите Задать параметры .... Отображаются значения для приоритета моста,
времени приветствия, максимального срока жизни и задержки передачи. При первом вводе контроллера панели в эксплуатацию, все значения устанавливаются на "0".
3. Выберите По умолчанию для установки значений по умолчанию, сохраненных в контроллере панели, вместо имеющихся значений (рекомендуется!).
4. Если запланированная конфигурация требует изменения значений по умолчанию: Дотроньтесь до поля, содержащего значение, которое необходимо изменить. Воспользуйтесь клавишами со стрелками на панели управления, чтобы выбрать нужные номера, и клавишами с цифрами на буквенно-цифровой клавиатуре, чтобы изменить значения. Если значения не соответствуют заданным минимальным или максимальным значениям, тогда изменения не применяются или открывается окно с предупреждением. Если значения несовместимы, отображается формула, показывающая зависимость соответствующих значений друг от друга.
5. Выберите ОК, чтобы применить изменение параметров RSTP или Отмена, чтобы отменить изменения.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Создание сети Ethernet | ru 39
Замечания!
Изменение параметров RSTP вступит в силу после перезапуска панели.
7.3

Диагностика

Диагностическая информация и справочные материалы по выявлению сетевых проблем находятся в меню Диагностика - Сеть. Представленная информация раскрывает следующие темы: – Табл. маршр-ции
Информация о доступности всех узлов в пределах сети системы через соответствующий интерфейс.
– Порты Ethernet
Информация о различных параметрах и состоянии двух интерфейсов Ethernet доступна на контроллере панели.
– Отправить Ping
Отправка команды проверки связи (ping) на указанный IP-адрес для проверки доступности других узлов в сети.
– Проверка достов-ти
Выполняемая проверка определяет совместимость конфигурации Ethernet в ПО FSP-5000-RPS с конфигурацией контроллера панели. В случае несовместимости отображается сообщение об ошибке.
– Резервир. Ethernet
Информация о типе резервирования (RSTP или Двойное подключение). В случае резервирования через RSTP отображаются параметры RSTP панели RSTP и те же параметры корневого моста.
Более подробная информация содержится в Сетевые сервисы, Cтраница 65.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
40 ru | Удаленная клавиатура Контроллер панели
8
8.1

Удаленная клавиатура

В программе FSP-5000-RPS адрес панели, с которой автоматически устанавливается соединение с удаленной клавиатуры, может быть введен в диалоговом окне, относящемся к узлу удаленной клавиатуры. Кроме того, можно назначить также дополнительные панели, с которыми можно установить соединение. Невозможно выйти из автоматически назначенного соединения. Соединение с другой панелью может быть установлено без дополнительных запросов.

Управление и дисплей

Необходимым условием работы с удаленной клавиатурой является регистрация в системе оператора с уровнем прав доступа, превышающим первый. Если оператор имеет первый уровень прав доступа, светодиоды не активируются и сообщения не отображаются. Если оператор не вошел в систему, отображается только экран в режиме ожидания.
Замечания!
В программе FSP-5000-RPS вы можете установить, чтобы сообщения отображались на
удаленной клавиатуре, даже если оператор не вошел в систему. В данном случае
полнофункциональная работа возможна с уровнем доступа 1.
Если удаленная клавиатура не подключена к панели, на дисплее в режиме ожидания и в строке состояния отображается следующий символ:
Замечания!
В программе FSP-5000-RPS можно настроить временной интервал, по истечении которого
зарегистрированный оператор может быть отключен от контроллера панели.
При удаленном соединении с удаленной клавиатуры нельзя выполнять следующие функции: – Светодиоды, клавиатура, дисплей и сенсорный тест дисплея – Настр. сенсор. экран
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Тревога | ru 41
9

Тревога

Замечания!
Сведения об обработке пожарной тревоги содержатся в Пожарная тревога, Cтраница 47.
В настоящей главе рассматриваются следующие вопросы: – Типы тревог, Cтраница 41 – Задержки ввода, Cтраница 41 – Дневной и ночной режимы (режимы ДЕНЬ и НОЧЬ), Cтраница 42 – Тревожное сообщение на панели, Cтраница 43 Нижеперечисленные темы см. в главе Пожарная тревога: – Подтверждение сообщения, Cтраница 47 – Отключение внутреннего зуммера, Cтраница 47 – Включение и выключение внешних оповещателей, Cтраница 48 – Сброс внешних оповещателей и передающих устройств, Cтраница 48 – Включение проверки наличия пожара, Cтраница 48 – Сброс тревожного сообщения, Cтраница 50 – Перевод извещателей в режим обхода, Cтраница 51
Замечания!
В зависимости от конфигурации приведенный в этом руководстве способ представления
и работы тревожных дисплеев может отличаться от фактического.
9.1
9.2

Типы тревог

Контроллер панели может различать следующие типы тревог: – Пожар – Тепл. (тепл.) – Дым. – Вода – Тех. тр. В зависимости от конфигурации активируются внешние передающие устройства (например, в пожарную часть), устройства оповещения (например, сирены и/или импульсные лампы) и противопожарные системы (например, разбрызгиватели, пожарные двери).
Замечания!
В случае, когда установлена задержка тревоги при срабатывании извещателя, сигнал
тревоги не перенаправляется незамедлительно дальше и имеется время для проверки
сообщения. Подробнее см. Задержки ввода, Cтраница 41.

Задержки ввода

Для предотвращения ложных тревог, можно установить задержку на передачу первого сигнала о тревоге. В этом случае устройство для передачи тревоги в пожарную часть не будет активировано. Во время задержки можно проверить достоверность сообщения. Для программирования различных стратегий во избежание ложных тревог можно использовать программное обеспечение FSP-5000-RPS. Эти стратегии преимущественно используются в пожарных извещателях, но могут быть назначены для любого извещателя в зависимости от способа его настройки.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
42 ru | Тревога Контроллер панели
Далее приводится объяснение задержек тревоги, отображаемых на дисплее контроллера панели.
Подтверждение тревоги
После подтверждения на панели контроллера тревожного сообщения запускается отсчет времени проверки. В течение времени проверки необходимо проверить достоверность сообщения с места, в котором располагается извещатель, вызвавший срабатывание тревоги. Продолжительность времени проверки может быть свободно настроена для каждого извещателя. См. также Пожарная тревога, Cтраница 47 и Включение проверки наличия пожара, Cтраница 48. Если в ходе проверки обнаружится подлинность тревоги, то сигнализацию можно включить вручную или активировать ручной пожарный извещатель. Активируется устройство для передачи тревоги в пожарную часть. В зависимости от конфигурации, предварительная тревога отображается для следующих задержек тревог: – Промежуточное хранение сигнала тревоги
Если срабатывание тревоги вызывается извещателем с промежуточным запоминанием сигнала тревоги, то это отображается в системе как предварительная тревога. Устройство для передачи тревоги в пожарную часть не будет активировано. Вызвавший срабатывание тревоги извещатель будет сброшен после первого сигнала. Предварительная тревога становится основной, если тот же извещатель снова выдаст сигнал тревоги в течение установленного времени. На дисплее отображается время до включения основной тревоги. Активируются устройства сигнализации и передачи.
– Зависимость двух извещателей
Если извещатель включает первоначальную тревогу в рамках парной зависимости извещателей, эта ситуация отображается в системе как предварительная тревога. Устройство для передачи тревоги в пожарную часть не будет активировано. Вызвавший срабатывание тревоги извещатель будет сброшен после первого сигнала. Предварительная тревога становится основной, если сигнал тревоги поступит от второго извещателя той же логической зоны. Активируются устройства передачи и оповещения.
– Парная зависимость зон
Если извещатель включает первоначальную тревогу в рамках парной зависимости зон, эта ситуация отображается в системе как предварительная тревога. Устройство для передачи тревоги в пожарную часть не будет активировано. Вызвавший срабатывание тревоги извещатель будет сброшен после первого сигнала. Предварительная тревога становится основной, если сигнал тревоги поступит от второго извещателя другой логической зоны. Активируются устройства сигнализации и передачи.
9.3

Дневной и ночной режимы (режимы ДЕНЬ и НОЧЬ)

Замечания!
В зависимости от конфигурации способ представления на дисплее панели управления
различия между дневным и ночным режимами может отличаться от приведенного в
настоящем руководстве.
В зависимости от конфигурации входной сигнал тревоги может обрабатываться различным образом в дневном и ночном режиме.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Тревога | ru 43
Режим НОЧЬ
Ночной режим имеет высший уровень безопасности. В зависимости от конфигурации, тревожное сообщение в общем случае передается в пожарную часть без задержки. Активируются сигнальные устройства (например, сирены) и устройства, передающие сигнал в пожарную часть, или системы противопожарной защиты. При активации устройства, передающего сигнал в пожарную часть, загорается красным цветом светодиод "Передающее устройство активировано": В зависимости от конфигурации извещатель в ночном режиме включает сигнал предварительной тревоги, если в качестве задержки тревоги для этого извещателя используется промежуточное хранение сигнала тревоги.
Режим ДЕНЬ
Замечания!
В зависимости от рассматриваемого уровня безопасности не все извещатели можно
перевести в режим ДЕНЬ.
В зависимости от конфигурации в дневном режиме различаются следующие возможные задержки тревоги. – Проверка тревоги – Предтрев.
Предтревога отображается для следующих задержек тревог: – Промежуточное хранение сигнала тревоги – Зависимость двух извещателей – Парная зависимость зон
Подробное описание различных задержек ввода см. в Задержки ввода, Cтраница
41.
– Внутренняя тревога
Сигнал тревоги, появляющийся на панели в дневном режиме. Не активируются никакие устройства для передачи сигнала тревоги в пожарную часть.
9.4
9.4.1
9.4.2
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Тревожное сообщение на панели

Следующее описание представлено на основании примера сообщения пожарной тревоги.

Оптические и акустические сигналы

– Красный сигнал тревоги загорается на светодиодном дисплее. – Звучит внутренний зуммер, см. также Отключение внутреннего зуммера, Cтраница 47. – В зависимости от конфигурации активируются звуковые и/или световые оповещатели
(например, сирены, импульсные лампы). При активации устройства, передающего сигнал в пожарную часть, загорается красным цветом светодиод "Передающее устройство активировано".

Отображение зон извещателей в состоянии тревоги

В строке состояния отображается количество соответствующих сообщений.
44 ru | Тревога Контроллер панели
Замечания!
Сначала перечисляются те логические зоны, один или несколько извещателей которых
вызвали срабатывание тревоги. Для отображения конкретных извещателей выберите
нужную логическую зону. См. также Отображение отдельных извещателей логической зоны,
Cтраница 45.
На дисплее отображаются отдельные сообщения: – Поля списка, выделенные черным фоном: неподтвержденные тревожные сообщения – Поле списка без особых отличий: подтвержденное тревожное сообщение
Логические зоны
Замечания!
На дисплее в один момент времени может отображаться не более четырех тревожных
сообщений. Отображаются только те поля, которыми можно управлять (например,
Подтвердить и Сброс).
При получении более четырех тревожных сообщений прокрутите список для вывода следующих сообщений (см. Прокрутка списков, Cтраница 28).
Замечания!
Последнее сообщение всегда выводится в конце списка.
9.4.3
Индикация при тревоге
Кнопки, расположенные под тревожным сообщением на дисплее, могут применяться для выполнения следующих действий:
Подтвердить Откл. опов. Вкл. опов. Сброс
– Подтвердить. Нажмите эту кнопку для подтверждения всех тревожных сообщений,
отображенных на дисплее; см. также Подтверждение сообщения, Cтраница 47.
– Откл. опов.. Нажмите эту кнопку для отключения активированных внешних устройств
уведомления; см. также Включение и выключение внешних оповещателей, Cтраница
48.
– Вкл. опов.. Нажмите эту кнопку для включения деактивированных внешних устройств
уведомления; см. также Включение и выключение внешних оповещателей, Cтраница
48.
– Сброс. Нажмите эту кнопку для сброса всех тревожных сообщений, отображенных на
дисплее; см. также Сброс тревожного сообщения, Cтраница 50.

Последовательность тревожных сообщений

Сообщения отображаются в хронологическом порядке. – Последнее тревожное сообщение логической зоны всегда выводится в конце списка. – Первое и самое раннее тревожное сообщение логической зоны находится в начале
списка. Следующие три сообщения отображаются при прокрутке списка.
Замечания!
Спустя 30 секунд после последнего ввода (например, после прокрутки списка) первое и
самое раннее тревожное сообщение зоны снова появится в начале списка.
9.4.4

Информация по логическим зонам в состоянии тревоги.

В тревожных сообщениях содержится информация о следующем:
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Тревога | ru 45
– Категория элемента – Тип сообщения – Адрес группы извещателей – Количество извещателей, вызвавших срабатывание тревоги в соответствующей
логической зоне – Номер сообщения – В зависимости от конфигурации, дополнительная информация, напр., расположение
установки
Пример:
Пожар Группа 00005
#001 Офис 1 (6)
Тип сообщения
Сообщается о поступлении сообщения Пожар. В зависимости от конфигурации тип сообщения может быть указан до мельчайших подробностей, например, Проверка факта ПОЖАРА для пожарной тревоги с проверкой сообщения о тревоге.
Адрес логической зоны
00005: Первая пожарная тревога вызвана в пятой логической зоне.
Кол-во извещателей
(6): В пятой логической зоне (00005) срабатывание пожарной тревоги вызвали шесть извещателей (6). Если логическая зона состоит только из одного элемента, то количество извещателей не показывается.
Замечания!
В зависимости от конфигурации системы, выводится физический или логический адрес
извещателя.
9.4.5
9.4.6
9.4.7
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
Номер сообщения
Тревожные сообщения нумеруются в хронологическом порядке. Номер сообщения во второй строчке обозначает последовательность, в которую входят тревожные сообщения. #001: Первое появившееся тревожное сообщение. В зависимости от конфигурации во второй строке отображается дополнительная информация, напр., расположение установки логической зоны.

Последнее сообщение

Последнее сообщение всегда выводится в конце списка. Номер (например, #008) в последнем сообщении указывает на общее количество логических зон, в которых сработали один или несколько извещателей.

Отображение отдельных извещателей логической зоны

Для отображения индивидуальных извещателей логической зоны выберите нужную логическую зону. Выведется список тревожных сообщений от индивидуальных извещателей.

Информация об индивидуальных извещателях:

В каждом тревожном сообщении содержится информация о следующем: – Категория элемента – Тип сообщения
46 ru | Тревога Контроллер панели
– Адрес извещателя – Номер сообщения – В зависимости от конфигурации, дополнительная информация, напр., расположение
установки
Пример:
Пожар Извещатели 00005 - 004
#002 Офис 1
Тип сообщения
Более подробные сведения о типах сообщений содержатся в Информация по логическим зонам в состоянии тревоги., Cтраница 44.
Адрес сообщения
В этом примере срабатывание пожарной тревоги вызвано следующим извещателем: 0005 - 004: четвертый извещатель (004) в пятой логической зоне (00005). Если номер извещателя, в данном случае (004), не отображается, это тревожное сообщение для логической зоны.
Замечания!
В зависимости от конфигурации системы, выводится физический или логический адрес
извещателя.
Номер сообщения
Более подробные сведения о номере сообщения (#002) содержатся в Информация по логическим зонам в состоянии тревоги., Cтраница 44.
В зависимости от конфигурации, во второй строчке выводится дополнительная информация, например, месторасположение извещателя или его тип. Более подробные сведения о тревожном сообщении содержатся в Отображение дополнительной информации, Cтраница 46.
9.4.8

Отображение дополнительной информации

Замечания!
Например, в программном обеспечении FSP-5000-RPS для каждого типа извещателя
можно ввести текст действия.
Для отображения дополнительной информации об отдельных извещателях выберите нужное тревожное сообщение. Отобразится следующая информация: – Категория элемента – Тип сообщения – Дата и время сообщения – Физический и логический адреса извещателя – Только для извещателей типа LSN: спецификация типа извещателя – Текст действия (в зависимости от конфигурации)
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Пожарная тревога | ru 47
10

Пожарная тревога

Замечания!
Подробные сведения о типах тревог, задержках и дисплее контроллера панели
содержатся в Тревога, Cтраница 41.
В настоящей главе рассматриваются следующие вопросы: – Подтверждение сообщения, Cтраница 47 – Отключение внутреннего зуммера, Cтраница 47 – Включение и выключение внешних оповещателей, Cтраница 48 – Сброс внешних оповещателей и передающих устройств, Cтраница 48 – Включение проверки наличия пожара, Cтраница 48 – Сброс тревожного сообщения, Cтраница 50 – Перевод извещателей в режим обхода, Cтраница 51
Сигналы пожарной тревоги
Сигнал пожарной тревоги подается на панель оптически и акустически посредством следующего: – На дисплее отображаются логические зоны – На светодиодном дисплее загорается "Тревога" – В системе звучит внутренний зуммер.
Замечания!
Тревожные сообщения имеют самый высокий приоритет по сравнению со всеми
остальными типами сообщений. Если поступает тревожное сообщение, система
автоматически переключается на индикацию тревоги.
10.1
10.2
10.3

Оптические и акустические сигналы

– Красный сигнал тревоги загорается на светодиодном дисплее – Звучит внутренний зуммер, см. также Отключение внутреннего зуммера, Cтраница 47. – В зависимости от конфигурации активируются звуковые и/или световые оповещатели
(например, сирены, импульсные лампы). При активации устройства, передающего сигнал в пожарную часть, загорается красным цветом светодиод Передающее устройство активировано:

Подтверждение сообщения

Подтверждение сообщения происходит двумя путями: – Выберите Подтвердить. Подтверждаются только видимые на дисплее тревожные
сообщения. – Выберите сообщение, а затем нажмите Подтвердить. Подтверждается только
выбранное сообщение.
Замечания!
Если отображается Перех. Подтвердить, выберите это поле для вывода
неподтвержденных в настоящее время сообщений.

Отключение внутреннего зуммера

Для временного отключения внутреннего зуммера нажмите следующую клавишу:
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
48 ru | Пожарная тревога Контроллер панели
Звуковой тон внутренней сигнализации отключится.
10.4
10.5

Включение и выключение внешних оповещателей

Акустические и оптические оповещатели, которые были активированы, можно отключить. 4 Выберите Откл. опов..
Акустический и/или оптический оповещатель отключится. Текст в поле изменится на
Вкл. опов..
Замечания!
При получении нового тревожного сообщения все оповещатели, которые были
отключены, автоматически включатся снова.
4 Для повторного включения оповещателей, выберите Вкл. опов..
Оповещатели снова включены.

Сброс внешних оповещателей и передающих устройств

4 Для сброса управления или передающих устройств, выберите Управ. в строке
состояния
Замечания!
Дисплей автоматически перейдет обратно в режим индикации тревоги через 30секунд. Для возврата к индикации тревоги ранее, чем через 30 секунд, выберите Пожар.
4 Выберите оповещатель.
Отображаются только активированные оповещатели.
1. Выберите одно или несколько полей списка. Поле списка помечено.
2. Выберите Сброс.
Пульты управления установлены в первоначальное состояние. В поле строки состояния Управ. число элементов управления сокращено числом сброшенных элементов. Для сброса передающих устройств выполните те же действия, кроме пункта 1, где выберите Устройство передачи.
10.6
10.6.1
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH

Включение проверки наличия пожара

Подтверждение тревоги

Передача тревоги задерживается. Необходимо проверить тревожное сообщение, чтобы убедиться, что оно исходит из того места, где расположен вызвавший тревогу извещатель. На панели звучит внутренний зуммер. Оповещатели (напр., сирены) и устройство для передачи в пожарную часть не активированы. Время проверки достоверности пожарной тревоги называется Время обследования. Продолжительность такого времени различна для каждой логической зоны. Время обследования начинается в случае подтверждения пожарной тревоги на панели в пределах времени подтверждения.
!
!
!
!
!
Контроллер панели Пожарная тревога | ru 49
Внимание!
Если в течение времени обследования поступает второй сигнал тревоги, все тревожные
сообщения передаются в пожарную часть. Пункт Время обследования отменен.
Если во время тестирования на месте определена пожарная тревога, она должна быть передана в пожарную часть, см. Ручное включение тревоги, Cтраница 50. Кроме того, на месте может быть включен ручной извещатель. Если тревога оказывается ложной, сработавший извещатель можно сбросить или перевести в режим обхода; см. Сброс тревожного сообщения или Перевод извещателей в режим обхода.
Внимание!
Тревожные сообщения от извещателей, переведенных в режим обхода, более не
отображаются, отображаются только технические сбои этих извещателей.
10.6.2

Запуск времени изучения

Внимание!
Если во время проверки поступает второй сигнал тревоги (внешний сигнал тревоги),
проверка приостанавливается до тех пор, пока находящиеся в очереди пожарные тревоги
не будут сброшены.
При возможности выполнить тест отображаются следующие временные рамки. Счетчики считают до нуля: – Время подтвержд. Тревога должна быть подтверждена в пределах установленных
временных рамок.
– Время обследования Тревога должна быть проверена в пределах установленных
временных рамок. Возможно определение этого времени для каждой логической зоны или извещателя.
– Сброс возможен через . Промежуток времени, после которого возможен сброс
извещателя. Более подробные сведения о сбросе содержатся в Сброс тревожного сообщения, Cтраница 50.
Внимание!
Когда время подтверждения или время обследования превышено, тревога немедленно
передается на внешние станции.
Чтобы инициировать проверку тревоги, выберите Подтвердить в течение указанного времени для подтверждения тревоги.
Внимание!
Если за это время тревога не подтверждена, она передается на внешние станции.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
Отображается время обследования. Инициируется проверка тревоги. Проверьте пожарную тревогу на месте в течение указанного времени.
!
!
50 ru | Пожарная тревога Контроллер панели
Внимание!
Если во время проверки тревоги поступило второе сообщение о тревоге, все тревожные
сообщения автоматически передаются на внешние станции.
Если по завершении проверки тревоги приходит второе сообщение о тревоге (при
условии, что для этой тревоги также возможна проверка), время обследования снова
запускается автоматически.
10.6.3
10.7

Ручное включение тревоги

Внимание!
Если во время теста поступает реальный сигнал пожарной тревоги, тревожное сообщение
на панели следует передать вручную на внешнюю станцию, например, в пожарную часть.
Кроме того, на месте может быть включен ручной извещатель.
1. Чтобы передать тревожный сигнал на внешние станции, выберите Ручная тревога.
2. Выберите ОК для подтверждения операции. Тревожный сигнал передается в пожарную часть: На светодиодном дисплее сигнал "Передающее устройство активировано" загорается красным цветом.

Сброс тревожного сообщения

Замечания!
Сброс извещателя возможен только по истечении времени Сброс, как правило, когда
прошла половина времени проверки.
При сбросе элемент устанавливается в первоначальное состояние. Сбрасывается активация передающих устройств, таких как пожарная часть или устройства пожаротушения. В зависимости от конфигурации предлагаются три различных варианта сброса. – Стандарт
Сброс всех типов сообщений одинакового типа: сбрасываются все типы сообщений выбранного типа, например, пожар.
– Сброс всех элементов, которые не находятся в состоянии нормы. – Отображение вложенного меню с четырьмя различными возможностями выбора:
Каждый отображаемый компонент можно сбросить по отдельности: – Эта панель
Сброс всех элементов, которые не находятся в состоянии нормы.
– Все устройства с этим событием
сброс всех элементов, вызвавших, например, пожарную тревогу
– Логическая зона
отображается список логических зон.
– Извещатель
отображается список извещателей
Для сброса тревожного сообщения: – Сброс на дисплее сообщений
или
– тревожное сообщение и Сброс на дисплее с подробной информацией:
В зависимости от предложенного варианта (см. выше) сбрасываются все элементы, находящиеся не в состоянии тревоги, или все типы сообщений одинакового типа.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Пожарная тревога | ru 51
Если для сброса предлагаются различные элементы:
1. Выберите элемент. В пунктах меню Зона и Извещатель появляется список всех логических зон и извещателей.
2. Выберите нужное поле со списком. Более подробные сведения о прокрутке списка содержатся в Прокрутка списков, Cтраница 28. Поле списка помечено.
3. Выберите Сброс. Выбранный элемент / группа элементов сброшены.
Текст R
Если поле списка помечено R, процесс сброса для данного элемента не завершен. При невозможности сброса элемента он будет и далее отображаться в списке. После успешного сброса всех элементов дисплей перейдет в режим ожидания.
10.8

Перевод извещателей в режим обхода

Для перевода в режим обхода извещателя, который выдал сигнал тревоги:
1. Выберите нужное тревожное сообщение.
2. Выберите Откл..
Замечания!
Система не передает информацию о возможности обхода выбранного элемента. Для
отслеживания операции отметьте элемент.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
!
52 ru | Сообщение об отказе Контроллер панели
11
11.1

Сообщение об отказе

В настоящей главе рассматриваются следующие вопросы: – Вызов индикации отказа, Cтраница 52 – Сообщение о неисправности на панель, Cтраница 52 – Отключение внутреннего зуммера, Cтраница 47 – Сброс сообщения о неисправности, Cтраница 55 – Блокировка элемента, Cтраница 56

Вызов индикации отказа

Замечания!
Если поступает тревожное сообщение, система автоматически переключается на индикацию тревоги. Для возврата в индикацию отказа выберите Неиспр. в строке
состояния. Если звучит сигнал пожарной тревоги, дисплей через 30 секунд автоматически
переходит обратно в режим индикации тревоги.
Для отображения сообщений о неисправностях из индикации тревоги или другого меню выберите в строке состояния следующее: – Неиспр.. Отобразится список всех полученных типов отказов и количество
отказавших элементов.
– Статус. Отобразится список всех текущих сообщений, классифицированных по типу
сообщения. В каждом случае приводится также количество элементов. Для отображения сообщений об отказах выберите нужную категорию сообщений, в данном случае "Отказ".
11.2
11.2.1
0
Пожар
Внимание!
Если сообщение не подлежит сбросу, оно удаляется с дисплея сразу после устранения
причины отказа.
Замечания!
Если неправильно функционируют отдельные элементы, объединенные с другими
элементами в группу, в первую очередь отображается соответствующая группа
элементов. Для отображения отдельных элементов выберите нужную группу элементов.
См. также Отображение отдельных элементов группы элементов, Cтраница 54.
0
Управ.
8
Неиспр.
0
Откл.
Статус

Сообщение о неисправности на панель

Подтверждение сообщения

Подтверждение сообщений выполняется двумя способами: – Подтверждение всех отображенных сообщений: Выберите Подтвердить. – Подтверждение индивидуального сообщения: Сначала выберите сообщение, а затем
нажмите Подтвердить.
Группы элементов
В списке отображаются адресованные логические зоны.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Сообщение об отказе | ru 53
Поля со списком, выделенные черным фоном, указывают на неподтвержденные сообщения об отказе. Поля со списком без особых отличий указывают на подтвержденные сообщения об отказе.
Замечания!
На дисплее в один момент времени может отображаться не более четырех тревожных
сообщений. Отображаются только те поля, которыми можно управлять (например, Подтвердить и Сброс).
Для отображения других сообщений об отказе нужно прокрутить список вниз. Более подробные сведения о прокрутке списка содержатся в Прокрутка списков, Cтраница 28. Отобразятся следующие четыре сообщения об отказе.
11.2.2
11.2.3

Последовательность сообщений об отказе

Сообщения отображаются в хронологическом порядке.
Замечания!
Через 15–30 секунд после последнего ввода (например, после прокрутки списка) первое
и последнее сообщение об отказе снова появится в начале списка.

Информация об отказавших группах элементов

В сообщении об отказе содержится информация о следующем: – Категория элемента – Тип сообщения – Адрес группы элементов – Количество отдельных элементов, вызвавших отказ в соответствующей группе
элементов
– Номер сообщения – Дополнительная информация (например, расположение установки)
Пример:
Отказ Группа 00005
#001 Офис 1 (6)
Категория элемента: Различные извещатели в одной логической зоне
Тип сообщения: Отказ
Адрес групп элементов 00005: Пятая логическая зона вызвала первый отказ.
Количество отдельных элементов.
Номер сообщения Сообщения об отказах нумеруются в хронологическом
Место установки логической зоны
(6): В пятой зоне (00005) шесть извещателей (6) вызвали отказ. Если группа состоит только из одного элемента, количество элементов не отображается.
порядке. Номер сообщения во второй строчке обозначает последовательность, в которой были получены сообщения об отказе. 001: Первое и самое старое из поступивших сообщений об отказе.
Офис 1
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
54 ru | Сообщение об отказе Контроллер панели
Замечания!
В зависимости от конфигурации системы, выводится физический или логический адрес
элемента.
11.2.4
11.2.5
11.2.6

Последнее сообщение

Последнее сообщение всегда отображается в конце списка.
Замечания!
Через 15–30 секунд после последнего ввода (например, после прокрутки списка) первое
и самое раннее сообщение об отказе снова появится в начале списка.

Отображение отдельных элементов группы элементов

Для отображения отдельных элементов группы выберите нужную группу элементов. Перечисляются сообщения об отказе отдельных элементов.

Информация об отдельных элементах

В сообщении об отказе содержится информация о следующем: – Категория элемента – Тип сообщения – Адрес элемента – Номер сообщения – Дополнительная информация (например, местоположение)
Пример:
Отказ Передающее
устройство
00026- 004
#002 Кафетерий
Категория элемента: Передающее устройство
Тип сообщения: Отказ
Адрес элемента Следующее передающее устройство вызвало отказ:
00026 - 004: Четвертое передающее устройство (004) в 26-й группе (00026).
Номер сообщения Сообщения об отказах нумеруются в хронологическом
порядке. Номер сообщения во второй строчке обозначает последовательность, в которой были получены сообщения об отказе. 002: Второе сообщение об отказе, которое будет получено.
Местоположение элемента Кафетерий
Замечания!
В зависимости от настроек системы, выводится физический или логический адрес
элемента.
Более подробные сведения о тревожном сообщении содержатся в Отображение дополнительной информации, Cтраница 55.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
!
Контроллер панели Сообщение об отказе | ru 55
11.2.7
11.2.8

Отображение дополнительной информации

Для отображения дополнительной информации об отдельных элементах выберите нужное сообщение об отказе.
Замечания!
Отображаемая информация вводится в программное обеспечение FSP-5000-RPS.
Отобразится следующая информация: – Категория элемента – Тип сообщения – Дата и время сообщения – Физический и логический адреса извещателя – Только для извещателей типа LSN: спецификация типа извещателя – Текст действия (в зависимости от конфигурации) Выберите ОК для возврата к списку всех сообщений о неисправностях. Сброс, см. Сброс сообщения о неисправности, Cтраница 55.
Блок., см. Блокировка элемента, Cтраница 56.

Сигналы

Оптические сигналы
На панели включается внутренний зуммер, а сигнальная лампа "Неисправность" загорается желтым цветом. В зависимости от типа отказа, может загораться дополнительная желтая сигнальная лампа (см. также Элементы индикации, Cтраница 21). – Неисправность системы – Неисправность передающего устройства – Неисправность звуковых устройств
Акустический сигнал
В системе включается звуковой тон внутренней сигнализации. Чтобы временно отключить внутренний зуммер: Нажмите клавишу "Звук сигнала выкл".
Звуковой тон внутренней сигнализации отключится.
11.3
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Сброс сообщения о неисправности

Внимание!
Если сообщение не подлежит сбросу, оно удаляется с дисплея сразу после устранения
причины отказа.
В зависимости от конфигурации предлагаются три различных варианта сброса; см Сброс тревожного сообщения, Cтраница 50. Существует два способа сброса сообщения об отказе: – Выберите Сброс на дисплее сообщений или – выберите сообщение о неисправности и нажмите Сброс на дисплее с подробной
информацией Выбранный элемент / группа элементов сброшены.
!
56 ru | Сообщение об отказе Контроллер панели
Если поле списка помечено символом R, процесс сброса для данного элемента не завершен.
Текст R
При невозможности сброса элемента он будет и далее отображаться в списке. После успешного сброса всех элементов дисплей перейдет в режим ожидания.
11.4

Блокировка элемента

Для блокировки вызвавшего отказ элемента:
1. Выберите нужное сообщение об отказе.
2. Выберите Блок..
Внимание!
Система не передает информацию о возможности блокировки выбранного элемента. Для
отслеживания операции отметьте элемент.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
!
Контроллер панели Обход | ru 57
12
12.1
Отключени е Блокировк а

Обход

В настоящей главе рассматриваются следующие вопросы: – Обход и отмена обхода элементов, Cтраница 57 – Отображение и отмена обхода обойденных групп элементов, Cтраница 58 – Отображение списка всех обойденных элементов, Cтраница 58 – Обход/отмена обхода зуммера, Cтраница 59
Предупреждение!
Обойденные извещатели: больше не выводятся аварийные сообщения от обойденных
извещателей — отображаются только неисправности.
Блокированные извещатели: сигналы от заблокированных извещателей не
обрабатываются.

Обзор меню

-> Откл. -> Показать откл. устр-ваВыбор по номеру
Блок.
Оповещатель Устройство
передачи
Откл. зуммера Принтер
HVAC Держатель
двери
Группа откл. Далее... -> Элемент
12.2
Извещатель Логическая
зона
Система
пожаротушени я
управления

Обход и отмена обхода элементов

Выберите из вложенного меню нужный элемент.
Замечания!
Можно отобразить и полностью обойти частично обойденные элементы, подобные
шлейфам или группам обхода, см. Отображение и отмена обхода обойденных групп
элементов, Cтраница 58.
Замечания!
Структура меню может отличаться, в зависимости от конфигурации в FSP-5000-RPS.
Пример:
Для обхода извещателя выберите в начальном меню следующее:
1. Отключение Блокировка
2. Откл.
3. Извещатель
Отображаются различные критерии сортировки. См. также Работа со списками, Cтраница 27.
Панель индикации
Интерфейсны й модуль
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
58 ru | Обход Контроллер панели
4. Выберите критерий выбора, напр., По описанию.
Отобразится список извещателей. Более подробные сведения о прокрутке списка содержатся в Прокрутка списков, Cтраница 28.
5. Выберите нужные поля списка. Поля списка помечаются.
6. Выберите Откл.. Выбранные элементы будут обойдены. В поле строки состояния Откл. количество элементов в обходе увеличивается на два.
Для удаления элементов из группы обхода повторите все предыдущие действия, но в пункте 6 выберите Вкл.
Замечания!
В зависимости от конфигурации и структуры панели возможно, что сигнальные
устройства не могут быть обойдены по отдельности, а только все сразу. В этом случае в пункте 4 вместо списка выбора предлагается поле со спискомОповещательВсе.
12.3
12.4

Отображение и отмена обхода обойденных групп элементов

1. Существует два способа отображения всех полностью или частично обойденных шлейфов, логических зон и т.д. – Выберите Откл. в строке состояния
Отобразится список различных состояний. или
– Выберите Отключение Блокировка в начальном меню.
2. Выберите Отключены или Откл., а затем Показать откл. устр-ва. Отобразится список различных категорий элементов. Число в списке отражает количество обойденных элементов или групп элементов в соответствующей категории элементов.
3. Выберите нужное поле в списке, например, логическую зону.
4. Выберите: – Частич. откл. Для отображения всех частично обойденных логических зон – Полн. откл. Для отображения всех полностью обойденных логических зон В зависимости от выбранного варианта будут отображены все частично или полностью обойденные логические зоны. Число в скобках, например, (5), показывает количество обойденных элементов. Чтобы отменить обход всех элементов в одной или нескольких логических зонах, выберите нужную логическую зону и выберите Вкл.

Отображение списка всех обойденных элементов

Имеются два способа отображения списка всех обойденных элементов: – С использованием меню, Cтраница 58 – С использованием строки состояния, Cтраница 59
12.4.1
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH

С использованием меню

Чтобы отобразить список всех обойденных элементов, выберите в начальном меню следующее:
1. Отключение Блокировка
2. Откл.
Контроллер панели Обход | ru 59
3. Показать откл. устр-ва
Отобразится список различных категорий элементов. Число в списке отражает количество обойденных элементов или групп элементов в соответствующей категории элементов.
4. Выберите нужную категорию элементов, напр., Извещатель .
Отобразится список всех обойденных извещателей.
Чтобы отменить обход обойденных элементов:
1. Выберите нужный элемент.
2. Выберите Вкл.
Обход элемента будет отменен.
12.4.2
12.5

С использованием строки состояния

Для отображения списка всех обойденных элементов:
1. Выберите Откл. в строке состояния.
Отобразится список различных состояний.
2. Выберите Отключены.
Отобразится список различных категорий элементов. Число в списке отражает количество обойденных элементов или групп элементов в соответствующей категории элементов.
3. Выберите нужное поле со списком, например, Извещатель. Отобразится список всех обойденных элементов.
Чтобы отменить обход обойденных элементов:
1. Выберите нужные элементы.
2. Выберите Вкл.

Обход/отмена обхода зуммера

Чтобы во время работ по обслуживанию акустический предупредительный сигнал не отправлялся на панель, внутренний зуммер панели может быть обойден навсегда. Для обхода внутреннего зуммера выберите в начальном меню следующее:
1. Отключение Блокировка
2. Откл.
3. Далее...
4. Откл. зуммера Зуммер обойден, и текст пользовательского интерфейса изменяется на Вкл. зуммера. Чтобы отменить обход зуммера, в пункте 4 выберите Вкл. зуммера.
Замечания!
Если вы навсегда отключаете зуммер, на панель не будет подаваться акустический сигнал
даже в случае тревоги или сбоя!
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
!
60 ru | блок. Контроллер панели
13
13.1
Отключени е Блокировк а

блок.

В настоящей главе рассматриваются следующие вопросы: – Блокировка и разблокировка элементов, Cтраница 60 – Отображение списка всех блокированных элементов, Cтраница 61
Внимание!
Обойденные извещатели: больше не выводятся аварийные сообщения от обойденных
извещателей — отображаются только неисправности.
Блокированные извещатели: сигналы от заблокированных извещателей не
обрабатываются.

Обзор меню

-> Откл.
Блок. -> Оповещатель звук. Строб HVAC Держатель
Показать блокированные устройства
Устройство передачи Извещатель Система
Выбор по номеру
Группа блок. Принтер
пожаротушени я
двери
Панель индикации
Логическая зона Далее... -> Элемент
управления
13.2

Блокировка и разблокировка элементов

Выберите из вложенного меню нужный элемент.
Пример:
Для блокировки извещателя выберите в начальном меню следующее:
1. Отключение Блокировка
2. Блок.
3. Извещатель
Отображаются различные критерии выбора. См. также Работа со списками, Cтраница
27.
4. Выберите критерий выбора, напр., По описанию.
Отобразится список извещателей. Более подробные сведения о прокрутке списка содержатся в Прокрутка списков, Cтраница 28.
5. Выберите нужные поля списка. Поля списка помечаются.
6. Выберите Блок.. Выбранные элементы блокируются. Чтобы разблокировать элементы, повторите все предыдущие действия, но в пункте 6 выберите Раз- блок..
Интерфейсны й модуль
C
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели блок. | ru 61
Символ C после извещателя означает, что этот извещатель входит в состав закрытой группы и не может быть блокирован отдельно. Чтобы заблокировать таким образом отмеченный извещатель, выберите Логическая зона в пункте 3.
13.3
13.3.1
13.3.2

Отображение списка всех блокированных элементов

Имеются два способа отображения списка всех блокированных элементов: – С использованием меню, Cтраница 61 – С использованием строки состояния, Cтраница 61

С использованием меню

Чтобы отобразить список всех блокированных элементов, выберите в начальном меню следующее:
1. Отключение Блокировка
2. Блок.
3. Показать блокированные устройства
Отобразится список различных категорий элементов. Число в списке отражает количество блокированных элементов или групп элементов в соответствующей категории элементов.
4. Выберите нужную категорию элементов, напр., Извещатель .
Отобразится список всех блокированных извещателей.
Для разблокировки блокированных элементов:
1. Выберите нужный элемент.
2. Выберите Раз- блок..
Элемент разблокирован.

С использованием строки состояния

Для отображения списка всех блокированных элементов:
1. Выберите Откл. в строке состояния.
Отобразится список различных состояний.
2. Выберите Блокир..
Отобразится список различных категорий элементов. Число в списке отражает количество блокированных элементов или групп элементов в соответствующей категории элементов.
3. Выберите нужное поле списка, напр., Извещатель .
Отобразится список всех блокированных элементов.
Для разблокировки блокированных элементов:
1. Выберите нужный элемент.
2. Выберите Раз- блок..
Элемент разблокирован.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
62 ru | Диагностика Контроллер панели
14
14.1

Диагностика

В настоящей главе рассматриваются следующие вопросы: – Подробно об элементе, Cтраница 62: Диагностическая информация о модуле LSN и
об элементах выбранного модуля LSN
– Модули, Cтраница 63: Диагностическая информация (версия программного
обеспечения) и данные диагностики аппаратуры по модулям
– Аппаратура, Cтраница 63 Информация об исправленных адресах, статистических
данных передачи и проведении тестов дисплея
– Паспорт панели, Cтраница 65 Диагностическая информация по управлению
контроллером панели
– Тест LED модулей, Cтраница 65 Проверка светодиодного отображения модулей – Журнал событий; см. Обслуживание – журнал событий, Cтраница 77 – Сетевые сервисы, Cтраница 65 Информация о доступности других узлов в системной
сети.
– Системы речевого аварийного оповещения, Cтраница 68
Диагностическая информация о подключенной системе оповещения (VAS)

Обзор меню

Диагностика -> Подробно об элементе Модули
Аппаратура Паспорт панели
14.2
Тест СВД модулей Журнал событий
Сеть СГО

Подробно об элементе

Для отображения диагностический информации об элементах в определенном модуле:
1. В начальном меню выберите Диагностика
2. Подробно об элементе Отображается список модулей LSN.
Замечания!
Номера перед именами модулей обозначают гнездо модуля на панели.
1. Выберите нужное поле со списком. На дисплее предлагаются различные возможности выбора:
2. Выберите: – Вся информация об элементе для отображения всей диагностической
информации об элементе на петле модуля LSN.
– Информация о группе элементов для отображения определенной
диагностической информации о ряде элементов в выбранном модуле LSN.
– Информация о всех эл-тах модуля для отображения определенной
диагностической информации обо всех элементах LSN выбранного модуля LSN. Дальнейшая процедура для всех трех возможностей выбора будет представлена в виде примера. Две другие возможности лишь слегка отступают от этого.
Пример:
1. Выберите Информация о группе элементов.
Отобразится список элементов выбранного модуля LSN.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Диагностика | ru 63
2. Выберите нужные поля списка. Поля списка помечаются.
3. Выберите Да. Отобразится список различных типов данных.
4. Выберите нужное поле. Поле помечено. Запрашиваются данные каждого выбранного элемента.
5. Выберите Старт. Для отмены операции выберите Отмена. Появится строка состояния.
6. Воспользуйтесь клавишами со стрелками для отображения дополнительной информации.
7. Выберите Обновить для обновления данных, если это необходимо.
14.3

Модули

Для отображения диагностической информации об определенном модуле:
1. В начальном меню выберите Диагностика
2. Модули Предлагаются два различных списка.
3. Выберите список (например, По номеру). Более подробные сведения о прокрутке списка содержатся в разделе Прокрутка списков, Cтраница 28. Отобразится список всех использованных модулей.
4. Выберите нужное поле со списком. Отобразится список различных типов информации. – Паспорт модуля – Совместимость модуля – Состояние модуля Для модуля LSN также предлагаются следующие поля выбора: – Состояние и счетчики модуля – Сброс счетчиков
5. Выберите нужную возможность получения информации (например, Состояние модуля). Отобразится диагностическая информация о состоянии модуля. Появится строка состояния.
6. Воспользуйтесь клавишами со стрелками для отображения дополнительной информации.
7. Выберите Обновить для обновления данных, если это необходимо.
14.4
14.4.1
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Аппаратура

Адресные карты

Для отображения информации об исправленных адресах:
1. Выберите Диагностика в начальном меню.
2. Аппаратура
3. Адресные карты Появится информация. Появится строка состояния.
4. Воспользуйтесь клавишами со стрелками для отображения дополнительной информации.
5. Выберите Обновить для обновления данных, если это необходимо.
64 ru | Диагностика Контроллер панели
14.4.2

Дисплей

Предлагаются пять различных функций: – Тест СВД. Проверка светодиодного индикатора. – Тест клавиатуры. Проверка работоспособности мембранной клавиатуры. – Тест дисплея. Проверка работоспособности дисплея. – Тест сенсорн. панели. Проверка работоспособности сенсорной панели. – Настр. сенсор. экран (Калибровка). Регулировка точности положения при
прикосновении к сенсорному экрану.
Тест СВД
Для проверки светодиодов в светодиодном дисплее:
1. В начальном меню выберите Диагностика
2. Аппаратура
3. Дисплей
4. Выберите Тест СВД.
Приблизительно на пять секунд загорятся все светодиоды на светодиодном дисплее.
Тест клавиатуры
Для проверки работы мембранной клавиатуры:
1. В начальном меню выберите Диагностика
2. Аппаратура
3. Дисплей
4. Тест клавиатуры
5. Нажмите одну или несколько клавиш на мембранной клавиатуре. Выбранные клавиши на мембранной клавиатуре показываются на сенсорном экране. При нажатии клавиши дважды она высвечивается на темном фоне. Нажмите клавишу еще раз, чтобы она отобразилась обычным образом.
6. Выберите Остановить для завершения теста клавиатуры.
Тест дисплея
Для проверки работоспособности дисплея:
1. В начальном меню выберите Диагностика
2. Аппаратура
3. Дисплей
4. Выберите Тест дисплея. Дисплей построчно потемнеет сверху вниз, а затем снова изменит цвет на белый.
Тест сенсорн. панели
Для проверки работы сенсорной поверхности:
1. В начальном меню выберите Диагностика
2. Аппаратура
3. Дисплей
4. Выберите Тест сенсорн. панели.
5. Дотроньтесь до сенсорного дисплея. На месте, до которого вы дотронулись, появится перекрестие. Нажмите функциональную клавишу "назад" для завершения процедуры.
Настр. сенсор. экран (Калибровка)
Для регулировки точности нажатия при прикосновении к сенсорному экрану:
1. В начальном меню выберите Диагностика
2. Аппаратура
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Диагностика | ru 65
3. Дисплей
4. Настр. сенсор. экран
5. Выполните указанные на дисплее действия.
14.4.3
14.4.4
14.5
14.6

Последовательный интерфейс

Выберите Последовательный интерфейс для отображения статистических данных для передачи.

CAN-шина

Выберите CAN-шина для отображения состояния интерфейсов CAN.

Паспорт панели

Выберите Паспорт панели для отображения следующей диагностической информации: – Модуль – Адрес – CAN ID – Дата выпуска – Версия сборки – Идентиф. код платы – Идентиф код модуля – Версия ПО – Тип версии – Номер версии – MAC-адрес

Тест LED модулей

Для проверки светодиодного отображения выбранных модулей:
1. В начальном меню выберите Диагностика
2. Тест СВД модулей Отобразится список различных критериев выбора: – Выберите Тест СВД всех модулей для проверки светодиодных индикаторов всех
модулей.
– Выберите По номеру или По типу для проверки светодиодных индикаторов отдельно
выбранных модулей.
Пример
Для проверки светодиодного отображения модуля LSN 300:
1. Выберите По типу.
Отобразится список всех типов модулей.
2. Выберите модуль LSN 300. Отобразится список всех модулей LSN 300.
3. Выберите нужные поля списка. Поля списка помечаются.
4. Выберите Вкл СВД. Светодиоды включатся приблизительно на пять секунд.
Замечания!
Номера перед именами модулей обозначают гнездо модуля на панели.
14.7
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Сетевые сервисы

66 ru | Диагностика Контроллер панели
14.7.1

Routing table

Для отображения информации о маршрутизации:
1. В главном меню выберите Диагностика
2. Сетевые службы
3.
Табл. маршр-цииОтобразится таблица с информацией о маршрутизации.
Все сетевые узлы, доступ к которым можно получить из текущего узла и которые распознаются в сети системы, отображаются в меню Узел. CAN1–USB1 обозначают интерфейсы текущего узла панели. В данном примере это интерфейсы узла 1. Тип интерфейса узла панели, с которым в данный момент ведется работа, отображается в меню Интерфейс. Следующие интерфейсы могут быть использованы: – Интерфейс CAN1 – Интерфейс CAN2 – Ethernet 1 (групповая передача по IP или UDP туннелю) – Ethernet 2 (групповая передача по IP или UDP туннелю) – Последовательный интерфейс – Интерфейс USB 1 Количество узлов, которое необходимо пройти, чтобы достичь указанного узла, вводится в меню расстояние. Для узлов, напрямую доступных через групповую передачу по протоколу IP, значение равно 1; для узлов, подключенных через другие интерфейсы (например, интерфейс CAN) к узлам, доступным через групповую передачу по протоколу IP, значение увеличивается в соответствии с приращением (напр., для узлов, подключенных по протоколу IP для групповой передачи и с применением интерфейса CAN1/CAN2, значение равно 2). Номер узла от 1 до 32 может быть назначен панелям. Все номера больше 240 (241–255) назначаются динамически и используются, например, для сервера OPC или ПК с программой FSP-5000-RPS.
14.7.2
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH

Consistency check

Несоответствие сетевых параметров ПО FSP-5000-RPS и контроллера панели отображается в меню Диагностика - Сетевые службы Проверка достов-ти.
1. В главном меню выберите Диагностика
2. Сетевые службы
3. Проверка достов-ти
В случае идентификации несоответствия сетевых параметров, сохраненных в контроллере панели, и параметров FSP-5000-RPS, это несоответствие отображаются. Воспользуйтесь клавишами со стрелками на дисплее для переключения между отображением Проблемы активной конфигурации: и Проблемы, возможные после
перезапуска:.
Проблемы активной конфигурации:
Таблица отображает несоответствие сетевых параметров действующей конфигурации контроллера панели ("активные") и параметров RPS ("настроенные").
Проблемы, возможные после перезапуска:
Таблица отображает несоответствие сетевых параметров, которые были настроены на панели, но не вступят в силу до перезагрузки, ("сохраненные") и параметров RPS ("настроенные").
Контроллер панели Диагностика | ru 67
14.7.3
14.7.4

Ethernet ports

Для отображения таблицы, содержащей различные параметры и информацию о состоянии двух портов Ethernet:
1. В главном меню выберите Диагностика
2. Сетевые службы
3. Порты Ethernet Отображается информация о порте Ethernet 1. Воспользуйтесь клавишами со стрелками на дисплее для переключения информации о порте Ethernet 2. Для обновления отображаемой информации выберите Обновить.
Информация о следующих параметрах отображается в таблице: – Состояние порта – Состояние соединения. Проверка работоспособности сетевого кабеля – Скорость. Скорость сетевого подключения – Кадры #Tx. Количество переданных пакетов данных – Кадры #Rx. Количество полученных пакетов данных – Подключен к. Отображает соседний доступный узел

Send ping command

Для проверки доступности других узлов в сети можно отправить команду проверки связи (ping) на указанный IP-адрес:
1. В главном меню выберите Диагностика
2. Сетевые службы
3. Отправить Ping
4. Введите IP-адрес сетевого узла, доступность которого вы хотите проверить, и выберите Отправить Ping. Для ввода IP-адреса: Дотроньтесь до поля, содержащего IP-адрес. Воспользуйтесь клавишами со стрелками на панели управления, чтобы выбрать отдельные номера, и клавишами с цифрами на буквенно-цифровой клавиатуре, чтобы изменить значения. Или: Нажмите на поле Измен.. Нажмите на поле, содержащее блок номеров, который необходимо изменить. Воспользуйтесь клавишами со стрелками на панели управления, чтобы выбрать нужный номер, и клавишами с цифрами на буквенно­цифровой клавиатуре, чтобы изменить значение. Если адресуемый узел сети доступен, отобразится сообщение об успешной адресации.
14.7.5
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Ethernet redundancy

Для отображения списка, содержащего подробные сведения о режиме резервирования, параметрах RSTP корневого и локального мостов, а также информацию о двух портах Ethernet:
1. В главном меню выберите Диагностика
2. Сетевые службы
3. Резервир. Ethernet
Отображается список, содержащий подробную информацию о следующем: – Режим резервирования – Корневой мост/локальный мост:
– Приоритет
68 ru | Диагностика Контроллер панели
– MAC-адрес – Время приветствия – Максимальный срок жизни – Задержка передачи
– Порт Ethernet 1/Ethernet 2:
– Роль порта – Состояние порта
Замечания!
Для использования этой информации необходима компетенция в области сетей и
протоколов!
14.7.6

Condition Monitoring

Замечания!
Функция Condition Monitoring и соглашение об обслуживании с ST-BT доступны только в
Германии.
В случае активации функции Condition Monitoring через программное обеспечение конфигурирования FSP-5000-RPS, сведения о соответствующих адресных устройствах LSN и модулях FPA-5000 собираются и отправляются в систему центрального сервера управления (CMS), где они анализируются на предмет необходимости проведения профилактического обслуживания системы. В разделе меню Condition Monitoring можно найти информацию о функции:
1. В главном меню выберите Диагностика
2. Сетевые службы
3. Condition Monitoring Отображается список, содержащий подробную информацию о функции Condition Monitoring: – Статус Condition Monitoring: отображается, если функция Condition Monitoring была
активирована через программное обеспечение для программирования FSP-5000-RPS. Если функция Condition Monitoring активирована временно, отображается оставшееся время до завершения активации (Тайм-аут врем. перед.).
– Статус посл. передачи: состояние последней передачи данных от LSN устройств,
подключенных к пожарной панели, на сервер Condition Monitoring (OK/Failed/ Authentication failed)
– Дата посл. передачи: дата и время последней передачи данных от LSN устройства,
подключенного к пожарной панели, на сервер Condition Monitoring.
– IP сервера: IP-адрес сервера, собирающего данные Condition Monitoring. – Порт сервера: номер порта сервера, собирающего данные Condition Monitoring. Чтобы проверить, активно ли еще подключение Ethernet к центральному серверу управления, выберите Пров. соед. с сервером. Отображается статус подключения к центральному серверу управления.
14.8
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH

Системы речевого аварийного оповещения

Два разных типа систем речевого аварийного оповещения можно подключить к панелям FPA-5000 и FPA-1200: – Система речевого аварийного оповещения Plena – Система речевого аварийного оповещения Praesideo
Контроллер панели
Диагностика | ru 69
Отображение диагностической информации зависит от системы речевого аварийного оповещения, сконфигурированной в сети FPA-5000/FPA-1200. Для отображения списка всех подключенных систем речевого оповещения, используемых для оповещении при эвакуации, выполните следующие действия.
1. В главном меню выберите Диагностика
2. СГО Отображается список доступных систем речевого оповещения.
Для отображения информации о доступной системе речевого аварийного оповещения Plena выполните следующие действия. Коснитесь на дисплее одной из отображаемых систем для ее выбора. Отобразится следующая информация: – Неисправность (да/нет) – Аварийная ситуация (да/нет) – Сбой (да/нет) – Внутренний мониторинг (да/нет) – Время контроля (сек). – Фаза загрузки завершена (да/нет) – Сбой контроллера (да/нет) – Сбой маршрутизатора (да/нет) Для отображения информации о доступной системе речевого аварийного оповещения Praesideo выполните следующие действия. Выберите отображаемую систему речевого аварийного оповещения, коснувшись ее. Отобразится следующая информация: – Статус подключения. Показывает наличие IP-подключения к системе речевого
аварийного оповещения Praesideo.
– Статус Praesideo. В случае неисправности необходимо проверить систему речевого
аварийного оповещения Praesideo.
– Лицензия. Отображает наличие действительного лицензионного ключа для системы
Praesideo («VAS» или «OPC/VAS»). В случае отсутствия лицензионного ключа отображается оставшееся время до отключения подключения к Praesideo.
– Конфигурация триггера:
Несоотв.. Программируемый Виртуальный триггер VAS в конфигурации FPA-5000 не может соответствовать аналогичному триггеру в системе Praesideo. Проверьте сопоставление триггеров VAS/виртуальных входов управления, настроенных в программе настройки FSP-5000-RPS и в конфигурации Praesideo.
– Совместимость:. Показывает наличие выпущенной версии подключенной системы
Praesideo для подключения к FPA-5000/FPA-1200. В случае отображения предупреждения необходимо проверить версию системы Praesideo.
– Счетчик отказов подключ.. Показывает количество ошибок подключения к системе
Praesideo до последней перезагрузки панели.
– IP-адрес Praesideo. IP-адрес системы Praesideo. – Порт Praesideo: номер порта Praesideo. Значение по умолчанию: 9401. Чтобы проверить доступность системы речевого аварийного оповещения Praesideo в сети, выберите Отправить Ping для отправки запроса проверки связи (ping) на IP-адрес Praesideo.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
70 ru | Обслуживание Контроллер панели
15
15.1
15.2

Обслуживание

В настоящей главе рассматриваются следующие вопросы: – Тест: см. Обслуживание – тест, Cтраница 73 – Изменение языка на дисплее, Cтраница 70 – Активация выходов, Cтраница 70 – Активация передающего устройства, Cтраница 71 – Удаление извещателя, Cтраница 71 – Изменение устройства для интерфейса V.24, Cтраница 72 – Журнал событий;см. Обслуживание – журнал событий, Cтраница 77 – Обход/отмена обхода зуммера, Cтраница 72

Обзор меню

Обслуживание -> Тестирование Выбор языка
Замена извещателя Журнал событий
Изменить устр-во для

Изменение языка на дисплее

Активация выходов Активация устр-ва передачи
Откл. зуммера
интерфейса V.24
15.3
Замечания!
Быстрее всего изменить язык на дисплее можно с помощью комбинации клавиш; см.
также Изменение языка на дисплее, Cтраница 32.
Выбрать другой язык на дисплее можно двумя способами: – При помощи меню – При помощи ввода комбинации клавиш, см. Изменение языка на дисплее, Cтраница 32.
Замечания!
Если система запускается снова после непредвиденного отключения питания (как от сети,
так и от батареи), то устанавливается язык, определенный по умолчанию в программном
обеспечении FSP-5000-RPS.
Выбор через меню
1. В начальном меню выберите Обслуживание
2. Выбор языка
Отобразится список языков на выбор.
3. Выберите нужный язык. На дисплее отобразится информация на выбранном языке.

Активация выходов

1. В начальном меню выберите Обслуживание
2. Активация выходов Отображаются различные категории элементов.
3. Выберите категорию или Выбор по номеру и введите номер элемента на экране поиска; см. также Поиск функции/элемента, Cтраница 30
4. Выберите нужные поля списка. Поля списка помечаются.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Обслуживание | ru 71
5. Выберите Вкл для активации выбранных устройств оповещения.
Выбранные оповещатели активированы.
6. Выберите Все для активации всех устройств оповещения.
7. Для прекращения активации выбранных элементов повторите те же действия, но в
пункте 5 выберите Выкл.
Замечания!
В категории элементов HVAC также предлагается поле функции Авто. Выберите это поле
функции, чтобы, например, назначить вентилятору автоматический режим.
15.4
15.5

Активация передающего устройства

Для активации передающего устройства:
1. В начальном меню выберите Обслуживание
2. Активация устр-ва передачи
Отобразится список элементов. Более подробные сведения о перемещении по списку содержатся в Работа со списками, Cтраница 27.
3. Выберите нужные поля списка. Поля списка помечаются.
4. Выберите Вкл. Выбранные передающие устройства активированы.
Для прекращения активации выбранных элементов:
1. В начальном меню выберите Обслуживание
2. Активация устр-ва передачи
3. Выберите поля списка активированных передающих устройств.
4. Выберите Выкл. Передающие устройства более не активированы.

Удаление извещателя

Замечания!
Для удаления извещателя все акустические сигналы и передающие устройства обходятся
на 15 минут. Обход автоматически отменяется по истечении 15 минут.
Акустические сигналы также можно снова включить вручную до истечения указанного
времени.
Для удаления извещателя:
1. В начальном меню выберите Обслуживание
2. Замена извещателя
3. Выберите ОК для подтверждения запроса. Появляется следующее сообщение:
Все устройства оповещения и передачи будут отключены в течении %d мин
%d используется в качестве заполнителя для промежутка времени, установленного в программном обеспечении FSP-5000-RPS, например 15 минут. Счетчик считает от 15 минут до нуля минут. В течение этого времени можно удалить извещатели.
Для обратного включения устройств оповещения до истечения 15 минут: 4 Выберите Восстановить вручную откл. выходы.
По истечении 15 минут на панели раздастся короткий звуковой сигнал и отобразится начальное меню.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
72 ru | Обслуживание Контроллер панели
15.6
15.7

Изменение устройства для интерфейса V.24

Для интерфейса V.24 кроме постоянно назначенного устройства можно дополнительно назначить другие устройства.
Замечания!
Если система запускается снова после непредвиденного отключения питания (как от сети,
так и от батареи), для интерфейса V.24 снова назначается постоянно установленное
устройство.
Для назначения другого устройства для интерфейса V24:
1. В начальном меню выберите Обслуживание
2. Изменить устр-во для интерфейса V.24
Отобразится список элементов.
3. Выберите нужный элемент на дисплее.
4. Измените устройство для интерфейса V.24. Устройство готово для работы.

Обход/отмена обхода зуммера

Чтобы во время работ по обслуживанию акустический предупредительный сигнал не отправлялся на панель, внутренний зуммер панели может быть обойден навсегда. Для обхода внутреннего зуммера выберите в начальном меню следующее:
1. Обслуживание
2. Откл. зуммера Зуммер обойден, и текст пользовательского интерфейса изменяется на Вкл. зуммера.
Чтобы отменить обход зуммера, в пункте 2 выберите Вкл. зуммера.
Замечания!
Если вы навсегда отключаете зуммер, на панель не будет подаваться акустический сигнал
даже в случае тревоги или сбоя!
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
!
Контроллер панели Обслуживание – тест | ru 73
16
16.1

Обслуживание – тест

В настоящей главе рассматриваются следующие вопросы: – Группы тестирования, Cтраница 73 – Запуск и прекращение теста, Cтраница 75 – Прекращение теста всех элементов, Cтраница 76 – Отображение проверенных или непроверенных элементов, Cтраница 76 – Назначение проверенных элементов в группу тестирования, Cтраница 76 О тесте сигнализирует желтый светодиод на панели.
Внимание!
Тревожные сообщения или сообщения о сбоях от переключенных на тест извещателей не
передаются на передающие устройства или системы пожаротушения.
Замечания!
При активации оповещателя во время теста раздается звуковой сигнал, отличный от
сигнала оповещателя в состоянии тревоги.

Группы тестирования

Доступны следующие способы переключения элементов на тест: – Выбор отдельных элементов из списка и/или – выбор заранее определенных групп тестирования, состоящих минимум из одного
элемента. Имеется 12 заранее определенных групп тестирования. Количество возможных групп тестирования определено заранее: январь - декабрь.
Пример:
Извещатели, подлежащие проверке в мае, можно сгруппировать в группу под названием май. В группу можно добавить новые элементы, а уже добавленные элементы можно удалить.
Замечания!
Даже при полном удалении элементов группы (напр., январь) эта группа все равно будет
отображаться в списке.
16.1.1
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Добавление или удаление элементов

Для добавления элементов в группу тестирования или удаления элементов из нее:
1. В начальном меню выберите Обслуживание
2. Тестирование
3. Созд. / изм. группу тест.
Отобразится список различных групп тестирования.
4. Выберите группу тестирования, напр., февраль.
Вы можете выбрать одну из следующих возможностей:
– Удал.все. Удаление всех элементов в выбранной группе.
– Показ. / Изм.. Удаление всех элементов в выбранной группе тестирования и
удаление отдельных элементов.
– Доб.. Добавление всех элементов, которые до сих пор не были назначены в
какую-либо группу проверки, и добавление отдельных элементов.
– Отмена. Отмена операции.
74 ru | Обслуживание – тест Контроллер панели
Замечания!
Удаленные элементы назначаются в группу Неназнач. элементы.
Сведения об изменении имени группы тестирования см. в Изменение имени, Cтраница
75.
Переключение функции
В каждом вложенном меню можно добавить новые элементы и удалить существующие.
Добавить
При выборе одного из полей функции дисплей меняется и появляется возможность выполнить новую функцию.
+ Новый
Выберите это поле функции для добавления одного или более новых элементов. Отобразятся только те элементы, которые до сих пор не были назначены в какую-либо группу тестирования. Отображаются различные категории элементов.
1. Выберите нужную категорию. Отобразится список элементов. См. также Работа со списками, Cтраница 27.
2. Выберите элемент. Элемент помечен.
3. Выберите Доб.. Выбранный элемент добавлен в группу.
Удалить
­Старый
Выберите это поле функции для удаления одного или более элементов. Отображаются только элементы из выбранной группы тестирования.
1. Выберите элемент. Элемент помечен.
2. Выберите Удалить. Выбранный элемент удален из группы.
Пример:
1. Выберите Показ. / Изм.. Для удаления одного или более элементов из выбранной группы:
2. Выберите одно или несколько полей списка. Поля списка помечаются. Более подробные сведения о перемещении по списку содержатся в Прокрутка списков, Cтраница 28.
3. Выберите Удалить. Элемент удален из выбранной группы. Поле списка больше не отображается.
Для добавления новых элементов:
1. Выберите Новый. Дисплей изменяется. Отображаются различные категории элементов, содержащие элементы, до сих пор не назначенные в какую-либо группу тестирования.
2. Выберите нужную категорию элементов.
3. Выберите одно или несколько полей списка. Поля списка помечаются.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Обслуживание – тест | ru 75
4. Выберите Доб..
Выбранный элемент добавлен в выбранную группу тестирования.
Изменение имени
Для изменения имени входной или выходной группы:
1. Введите новое имя; см. Ввод цифр и текста, Cтраница 30.
2. Выберите ОК.
Новое имя подтверждено.
16.2
16.2.1

Запуск и прекращение теста

Замечания!
Информация о дате и времени каждого теста сохраняется в журнале событий. Эти
сведения можно распечатать на бумаге. См Обслуживание – журнал событий, Cтраница
77.

Запуск теста

Для выбора элементов для теста и для переключения их на тест.
1. В начальном меню выберите Обслуживание
2. Тестирование
3. Начало / Конец тестирования
Отображаются различные категории элементов.
4. Выберите:
– Далее... для дальнейшего отображения категорий, или – одну из отображенных категорий, или – Выбор по номеру и введите номер элемента на экране поиска; см. также Поиск
функции/элемента, Cтраница 30.
Замечания! Если вы выбрали категорию элементов Кольцевой шлейф, Логическая зона, Извещатель или Группа тестир., вас попросят выбрать тип проверки. Выберите Последов. тестир. для проверки каждого отдельного сенсора (оптического, химического
или температурного) тестируемого извещателя или выберите Параллел. тестир. для
проверки комбинированных извещателей с использованием тестового устройства с
комбинированным веществом для одновременного тестирования различных сенсоров.
Пример:
1. Выберите Группа тестир..
2. Выберите Последов. тестир. или Параллел. тестир.
Отобразится список групп тестирования. Более подробные сведения о перемещении по списку содержатся в Прокрутка списков, Cтраница 28.
3. Выберите нужное поле со списком. Поле помечено.
4. Выберите Вкл. Выбранная группа тестирования переключается на тестирование.
16.2.2
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Прекращение теста

Для прекращения теста данной группы тестирования:
1. Пометьте выбранную группу тестирования.
2. Выберите Выкл.
76 ru | Обслуживание – тест Контроллер панели
16.3
16.4
16.5

Прекращение теста всех элементов

Для прекращения теста всех групп и элементов тестирования:
1. Выберите в строке состояния Конец.
На дисплее предлагаются различные возможности:
2. Выберите Да прекращения теста всех групп и элементов тестирования. Выберите Нет
для отмены процедуры и возврата к предыдущему экрану. Тест всех групп тестирования закончен.

Отображение проверенных или непроверенных элементов

Замечания!
Во время проведения теста можно выбрать для отображения либо непроверенные, либо
проверенные элементы.
Выберите Выход в строке состояния. Для проводимой в текущий момент теста предлагаются следующие возможности: – Выберите Непротест. для отображения элементов с отсутствием реакции во время
теста либо непроверенных.
– Выберите Протест. для отображения проверенных и показавших реакцию элементов.

Назначение проверенных элементов в группу тестирования

Замечания!
В другую группу тестирования можно назначить только элементы, проверенные во время
текущего теста.
По завершении теста проверенные элементы можно назначить в другую группу тестирования (например, для следующего теста).
1. Выберите Выход в строке состояния.
На дисплее предлагаются различные возможности. Выберите Назначить протест. эл-ты в группу тестир. для назначения проверенных элементов из текущей группы тестирования в группу тестирования для следующей проверки: Отобразится список различных групп тестирования.
2. Выберите из списка группу тестирования. Более подробные сведения о перемещении по списку содержатся в Прокрутка списков, Cтраница 28. На дисплее предлагаются две возможности. – Выберите Доб. в группу тестир. для назначения проверенных элементов из
текущей группы тестирования в выбранную группу тестирования.
– Выберите Перезаписать гр. тестир. для замены элементов выбранной группы
тестирования проверенными элементами из текущего тестирования.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Обслуживание – журнал событий | ru 77
17
17.1

Обслуживание – журнал событий

В журнале событий сохраняются все данные о конкретных событиях или типах устройств, отсортированные по дате и времени. Для исключительного отображения определенных данных можно установить фильтры. В дополнение к обзору меню в этой главе рассматриваются следующие вопросы: – Выбор фильтров, Cтраница 77 – Установка фильтров, Cтраница 77 – Изменение фильтра, Cтраница 78 – Объединение нескольких фильтров, Cтраница 78 – Функции строки состояния, Cтраница 78 – Распечатка данных, Cтраница 79

Выбор фильтров

Имеются следующие фильтры:
Фильтр Данные, как отфильтрованы...
Без фильтра Все данные
Показать все Удалить фильтр
Отображение всех данных со спецификацией номера события, даты, времени, номера элемента и типа сообщения. Существующие фильтры удалены.
17.2
Период Дата и время начала/конца
Типы событий Тип сообщений, напр., сбой
Типы устройств Типы устройств, напр., извещатели
Диапазон адресов Диапазон адресов в пределах системы
Команды пользователя Выбранные функции (например, Подтвердить или Сброс).
Тестирование Элементы, переключенные в режим теста
При установке одного или более фильтров поле Изм-ть фильтр в строке состояния высвечивается темным цветом.

Установка фильтров

Для отображения каких-либо определенных данных можно установить фильтры.
Пример:
Для отображения только тех данных, которые были сохранены в связи с определенным событием, напр., техническим сбоем:
1. В начальном меню выберите Обслуживание
2. Журнал событий
3. Выберите фильтр Типы событий.
Отобразится список всех типов событий.
4. Выберите нужное поле списка (например, Неиспр.). В строке состояния поле Изм-ть фильтр отображается на черном фоне. См. также Изменение фильтра, Cтраница 78.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
78 ru | Обслуживание – журнал событий Контроллер панели
5. Выберите Показ. в журнале событий.
Отобразится список всех сообщений о технических сбоях. События сортируются по дате и времени в возрастающем порядке. Сообщения об отказах нумеруются в хронологическом порядке. Первое число показывает последовательность поступления сообщений о технических сбоях.
17.3
17.4
17.5

Изменение фильтра

В каждом меню фильтров с помощью строки состояния можно установить другой фильтр:
1. Выберите Изм-ть фильтр в полосе выделения ниже.
Отобразятся различные фильтры.
2. Выберите один из отображенных фильтров. Отобразится список с отфильтрованными данными.

Объединение нескольких фильтров

Можно установить несколько фильтров и отобразить все отфильтрованные данные в списке: Для объединения фильтра Типы устройств с фильтром Типы сообщений:
1. В главном меню выберите Обслуживание
2. Журнал событий
3. Выберите фильтр (например, Типы устройств).
4. Выберите Изм-ть фильтр в списке выбора.
5. Выберите из отображаемого списка нужные типы устройств.
6. Повторите шаги 4 и 5, пока не будут выбраны все нужные фильтры. Для отображения всех отфильтрованных данных объединенных фильтров:
7. Выберите Показать отфильтр..

Функции строки состояния

Предлагаются следующие функции:
Для изменения строки состояния начальной страницы нажмите клавишу с "двойной стрелкой" в строке состояния или на мембранной клавиатуре.
Изм-ть фильтр Если поле имеет черный фон, фильтр установлен. Выберите
это поле для установки другого фильтра.
Перейти к № Введите номер определенного события.
Событие с выбранным номером отобразится в начале списка.
Перейти к дню Введите дату.
Все события с выбранной датой отобразятся в списке.
Печать Печать всего отображенного списка или его части. Выход Выход из режима ввода данных и переход в обзор меню
Обслуживание.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Обслуживание – журнал событий | ru 79
17.6

Распечатка данных

Можно распечатать как весь список, так и его определенную часть. Для распечатки отображенных в списке данных:
1. Выберите Печать в строке состояния.
Предлагаются две возможности: – Полный список. Выбор полного списка.
Для печати списка перейдите к действию 6.
– Задайте диапазон. В пределах списка определяется конкретная часть. Для определения части списка для распечатки имеются две возможности: – Ограничение числа событий, начиная с последнего. – Определение конкретной области путем ввода номеров событий.
2. Выберите Задайте диапазон.
На дисплее предлагаются две возможности.
3. Установите флажок напротив одного из двух вариантов:
– Кол-во событий для печати, начиная с последнего события:
Для распечатки введите определенное число событий, начиная с последнего.
– Номера событий для печати:
Для распечатки определенной части введите номера событий.
В поле выбора будет установлен флажок.
4. Введите нужные номера. Сведения о вводе чисел см. в Ввод цифр и текста, Cтраница 30.
5. Выберите ОК для подтверждения ввода. Отобразится список принтеров на выбор.
6. Выберите принтер.
7. Выберите Печать. Список распечатан.
Номера событий
Для повторного отображения номеров событий:
1. Выберите Показать номера событий.
2. Чтобы выйти из дисплея, нажмите клавишу "назад".
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
!
80 ru | Дневной и ночной режимы (режимы ДЕНЬ и НОЧЬ) Контроллер панели
18

Дневной и ночной режимы (режимы ДЕНЬ и НОЧЬ)

В настоящей главе рассматриваются следующие вопросы: – Переход между режимами ДЕНЬ и НОЧЬ – Изменение времени для сброса в режим НОЧЬ Способ обработки поступающего сигнала тревоги зависит от нахождения системы в режиме ДЕНЬ или НОЧЬ; см Пожарная тревога, Cтраница 47.
Внимание!
Режим НОЧЬ имеет самый высокий уровень безопасности, поскольку каждый
поступающий сигнал тревоги передается на внешние станции.
Замечания!
В зависимости от рассматриваемого уровня безопасности не все извещатели можно
перевести в режим ДЕНЬ.
Следующие символы в строке состояния или на дисплее в режиме ожидания показывают, в какой режим переходит панель. При использовании сетевых панелей отображается "Режим ДЕНЬ", пока все сетевые панели не перейдут в ночной режим. Пока хотя бы одна панель находится в дневном режиме, на всех других панелях также будет отображаться значок дневного режима.
Режим НОЧЬ
18.1
Режим ДЕНЬ
Замечания!
Следует иметь в виду, что после сбоя при передаче может возникнуть необходимость в
ручной синхронизации дневного/ночного режимов других панелей, чтобы текущий режим
отображался корректно.

Переход между режимами ДЕНЬ и НОЧЬ

Замечания!
В зависимости от программы панель в установленное время автоматически переходит из
режима ДЕНЬ в режим НОЧЬ. Переход в режим ДЕНЬ возможен только вручную.
Перейти из режима ДЕНЬ в режим НОЧЬ и обратно можно двумя способами: – Переход через меню – Переход из строки состояния
Переход через меню
В зависимости от режима, в который перешла панель, в начальном меню отображается Перейти в режим День или Перейти в режим НОЧЬ.
1. Панель в режиме НОЧЬ: Выберите Перейти в режим День для перехода в режим
ДЕНЬ:
2. Подтвердите ввод с помощью Перейти в режим День.
Панель перешла в режим ДЕНЬ. Для отмены операции выберите Отмена.
Панель в режиме ДЕНЬ: Выберите Перейти в режим НОЧЬ для перехода в режим НОЧЬ:
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
!
Контроллер панели Дневной и ночной режимы (режимы ДЕНЬ и НОЧЬ) | ru 81
Переход из строки состояния
Панель находится в ночном режиме. Для перехода в дневной режим:
4 Нажмите
4 Выберите Перейти в режим День для подтверждения запроса или Отмена для
отмены операции.
Панель находится в дневном режиме. Для перехода в ночной режим:
4 Нажмите
4 Выберите Перейти в режим НОЧЬ для подтверждения выбора или Отмена для
отмены операции.
18.2
18.3

Отображение подробностей

Как в дневном, так и в ночном режиме можно отобразить список всех логических зон панели, которые в данные момент переключены в дневной режим. Чтобы отобразить список всех групп извещателей, находящихся в дневном режиме:
1. В начальном меню выберите Перейти в режим День или Перейти в режим НОЧЬ в зависимости от режима, в котором в данный момент находится панель, или выберите в строке состояния значок "Режим ДЕНЬ" или "Режим НОЧЬ".
2. Выберите Показать данные. Будет отображен список всех логических зон, находящихся в дневном режиме.

Изменение времени для сброса в режим НОЧЬ

Внимание!
Если система запускается снова после непредвиденного отключения питания (как от сети,
так и от батареи), то устанавливается язык, определенный по умолчанию в программном
обеспечении FSP-5000-RPS.
Замечания!
В зависимости от конфигурации время сброса можно изменить. Изменение возможно
только на текущий день. Изменение возможно только в том случае, если на текущий день
в программном обеспечении уже установлено определенное время.
Время сброса можно изменить в режиме ДЕНЬ и в режиме НОЧЬ . Для изменения времени сброса в режиме НОЧЬ:
1. Выберите в строке состояния
или В начальном меню выберите Перейти в режим День.
2. Выберите Изменить время.
3. Введите нужные номера. Более подробные сведения о способах ввода номеров содержатся в Ввод цифр и текста, Cтраница 30.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
82 ru | Дневной и ночной режимы (режимы ДЕНЬ и НОЧЬ) Контроллер панели
4. Выберите ОК для подтверждения ввода или Отмена для отмены операции.
Ввод подтвержден.
Для изменения времени сброса в режиме ДЕНЬ на режим НОЧЬ:
1. Выберите в строке состояния
или В начальном меню выберите Перейти в режим НОЧЬ.
2. Выберите Изменить время.
3. Введите нужные номера. Более подробные сведения о способах ввода номеров содержатся в Ввод цифр и текста, Cтраница 30.
4. Выберите ОК для подтверждения ввода или Отмена для отмены операции.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Конфигурация | ru 83
19
19.1
19.2

Конфигурация

В настоящей главе рассматриваются следующие вопросы: – Установка группы ввода-вывода, Cтраница 83 – Установки группы, Cтраница 85 – Чувствительность извещателя, Cтраница 85 – Оператор, Cтраница 86 – Переименовать устройства, Cтраница 87 – Сеть, Cтраница 87 – Обзор, Cтраница 87

Обзор меню

Конфигурация -> Настройка вход./
выход. групп
Переименовать эл-ты Обзор
Сеть
Чувствительность извещателя

Установка группы ввода-вывода

Группы входов и выходов могут быть созданы при помощи ПО FSP-5000-RPS. Входные группы состоят из нескольких извещателей и/или логических зон; выходные группы состоят из оповещателей и передающих устройств. При помощи программного обеспечения укажите, какие входные группы будут активировать соответствующие выходные группы. Контроллер панели позволяет выполнять следующие функции: – Элементы можно добавить во входные или выходные группы либо удалить из них. – Входные или выходные группы можно переименовать.
Настройка групп
Оператор
19.2.1
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Добавление или удаление элементов

Входная группа
Для добавления элементов во входную группу или удаления из нее:
1. В начальном меню выберите Конфигурация
2. Настройка вход./ выход. групп
3. Входная группа
Отображаются три различных списка. См Работа со списками, Cтраница 27.
4. Выберите список (например, По описанию).
Отобразится список различных входных групп. Более подробные сведения о перемещении по списку содержатся в Прокрутка списков, Cтраница 28.
5. Выберите нужное поле со списком. Поле списка помечено. Имеется возможность выбора из нескольких вариантов: – Удал.все. Удаление всех элементов в выбранной входной группе. – Показ. / Изм.. Отображение всех элементов в выбранной входной группе и
удаление отдельных элементов.
– Доб.. Отображение всех элементов, которые до сих пор не были назначены во
входную группу, и добавление отдельных элементов.
– Отмена. Отмена операции.
ru | Конфигурация Контроллер панели
84
Сведения об изменении имени входной или выходной группы см. в Изменение имени, Cтраница 85.
Выходная группа
Для отображения элементов выходной группы и для удаления или добавления элементов повторите действия, приведенные в примере для входной группы (Добавление или
удаление, Cтраница 85), выбрав в пункте 3 Выходная группа. Переключение функции
В каждом вложенном меню можно добавить новые элементы и удалить существующие. При выборе одного из полей функции дисплей меняется и появляется возможность выполнить новую функцию.
Добавить
+ Новый
Выберите это поле функции для добавления одного или более новых элементов. Отобразятся только те элементы, которые до сих пор не были назначены в какую-либо входную группу. Отображаются различные категории элементов.
1. Выберите нужную категорию. Отобразится список элементов. См. также Работа со списками, Cтраница 27.
2. Выберите элемент. Элемент помечен.
3. Выберите Доб.. Выбранный элемент добавлен в группу.
Удалить
­Старый
Выберите это поле функции для удаления одного или более элементов. Отображаются только элементы из выбранной входной группы.
1. Выберите элемент. Элемент помечен.
2. Выберите Удалить. Выбранный элемент удален из группы.
Пример:
1. Выберите Показ. / Изм.. Для удаления одного или более элементов из выбранной группы:
2. Выберите одно или несколько полей списка. Поля списка помечаются. Более подробные сведения о перемещении по списку содержатся в Прокрутка списков, Cтраница 28.
3. Выберите Удалить. Элемент удален из выбранной группы. Поле списка больше не отображается.
Для добавления новых элементов:
1. Выберите Новый. Дисплей изменяется. Отображаются различные категории элементов, содержащие элементы, до сих пор не назначенные в какую-либо группу тестирования.
2. Выберите нужную категорию элементов.
3. Выберите одно или несколько полей списка. Поля списка помечаются.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
!
Контроллер панели Конфигурация | ru 85
4. Выберите Доб..
Выбранный элемент добавлен в выбранную группу тестирования.
19.2.2
19.3
19.3.1

Изменение имени

Для изменения имени входной или выходной группы:
1. Введите новое имя; см. Ввод цифр и текста, Cтраница 30.
2. Выберите ОК.
Новое имя подтверждено.

Установки группы

Группы обхода, блокировки и тестирования могут быть созданы с использованием ПО FSP-5000-RPS. Каждая группа может состоять из одного или более элементов. Контроллер панели может быть использован для выполнения следующих функций: – Добавление элементов в группы обхода, блокировки и тестирования и удаление
элементов из этих групп.
– Переименование групп обхода, блокировки и тестирования.

Добавление или удаление

Группа обхода
Для добавления элементов в группу обхода или удаления элементов из нее:
1. В главном меню выберите Конфигурация
2. Настройка групп
3. Группа откл.
Отображаются два различных критерия сортировки. См. также Работа со списками, Cтраница 27.
4. Выберите тип списка (например, По номеру).
Отобразится список всех групп обхода. Число в скобках обозначает число элементов в рассматриваемой группе обхода. См. Прокрутка списков, Cтраница 28 для получения более подробных сведений о прокрутке списка.
5. Выберите нужное поле со списком. Имеется возможность выбора из нескольких вариантов. Сведения о добавлении элементов в группу и удалении их из нее см. в Добавление или удаление, Cтраница 85.
Группа блокировки
Для отображения элементов группы блокировки и для удаления или добавления элементов повторите предыдущие действия, выбрав в пункте 3 Группа блок..
Группа тестирования
Для отображения элементов группы тестирования и для удаления или добавления элементов см. Группы тестирования, Cтраница 73.
19.4
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938

Чувствительность извещателя

Внимание!
Чувствительность извещателя автоматически устанавливается на значение по умолчанию
При сбросе всей панели или отдельного извещателя/логической зоны
При замене извещателя
В программном обеспечении FSP-5000-RPS извещателям и логическим зонам можно назначить две различных чувствительности - установку по умолчанию и альтернативную установку.
86 ru | Конфигурация Контроллер панели
Контроллер панели позволяет переключаться между установкой по умолчанию и альтернативной установкой. Для изменения установки:
1. В начальном меню выберите Конфигурация
2. Чувствительность извещателя
Предлагаются различные списки. Более подробные сведения о прокрутке списка содержатся в Прокрутка списков, Cтраница 28.
3. Выберите один из предлагаемых списков извещателей или логических зон. Отобразится список элементов. Более подробные сведения о прокрутке списка содержатся в Прокрутка списков, Cтраница 28. В зависимости от выбранного списка введите номер или имя элемента на экране поиска, Поиск функции/элемента, Cтраница 30.
4. Выберите нужное поле со списком, например, логическая зона. Отобразятся две установки; в поле выбора текущей установки будет установлен флажок.
5. Выберите поле выбора нужной чувствительности извещателя. В этом поле будет установлен флажок.
6. Выберите ОК для подтверждения выбора или Отмена для отмены операции. Выбранная чувствительность извещателя подтверждена.
19.5
19.5.1

Оператор

В зависимости от того, используется ли для одного уровня доступа унифицированный пароль, или у каждого пользователя свой пароль, предлагается один из двух следующих вариантов: При использовании унифицированного пароля для одного уровня доступа: – Изменить универс. пароль. Унифицированный пароль для каждого уровня доступа
может устанавливаться программным обеспечением FSP-5000-RPS. Это означает, что все операторы с правами доступа на второй уровень получают один и тот же пароль. Пароль для второго-четвертого уровней доступа может меняться.
При использовании каждым пользователем собственного пароля: – Изменить данные оператора. Изменение пароля для оператора. – Установить пароль по умолчанию. Пароль пользователя сбрасывается до следующей
последовательности номеров: 000000.
Замечания!
Пароль должен содержать как минимум один символ.

Изменение пароля

1. В начальном меню выберите Конфигурация
2. Оператор
3. Изменить данные оператора Отобразится список всех операторов. Более подробные сведения о прокрутке списка содержатся в Прокрутка списков, Cтраница 28.
4. Выберите нужное поле со списком.
5. Введите новый пароль. Введите новый пароль еще раз в нижнем поле. На дисплее каждый символ пароля обозначается звездочкой, поэтому никто не может увидеть пароль. Более подробные сведения о способах ввода чисел и текста содержатся в Ввод цифр и текста, Cтраница 30.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Конфигурация | ru 87
6. Выберите ОК для подтверждения ввода или Отмена для отмены операции.
Ввод подтвержден.
19.5.2
19.5.3

Изменить универсальный пароль

1. В начальном меню выберите Конфигурация
2. Оператор
3. Изменить универс. пароль
4. В зависимости от уровня доступа, для которого необходимо изменить пароль, выберите нужное поле списка.
5. Введите новый пароль и повторите ввод еще раз в нижнем поле. На дисплее каждый символ пароля обозначается звездочкой, поэтому никто не может увидеть пароль.
6. Выберите ОК для подтверждения ввода или [MISSINGDISPLAYTEXT: Отмена] для отмены операции. Ввод подтвержден.

Установка пароля по умолчанию

1. В начальном меню выберите Конфигурация
2. Оператор
3. Установить пароль по умолчанию Отобразится список всех операторов. Более подробные сведения о прокрутке списка содержатся в Прокрутка списков, Cтраница 28.
4. Выберите нужное поле со списком. Поле списка помечено.
5. Выберите Сброс. Пароль оператора сброшен на предыдущий.
19.6
19.7
19.8

Переименовать устройства

Чтобы изменить имя элемента:
1. В главном меню выберите Конфигурация
2. Переименовать эл-ты Отобразится список всех элементов. См. Прокрутка списков, Cтраница 28 для получения более подробных сведений о прокрутке списка.
3. Выберите нужное поле со списком. Отобразится экран ввода.
4. Введите новое имя. См. Ввод цифр и текста, Cтраница 30 для получения более подробных сведений о способах ввода текста.
5. Выберите ОК для подтверждения ввода или Отмена для отмены операции. В списке отобразится событие с новым именем.

Сеть

Изменение и активацию параметров сети (параметры IP, резервирование Ethernet) для панелей и панелей удаленного управления, объединенных в сеть с помощью соединения Ethernet, можно осуществить в меню Конфигурация - Сеть. Более подробная информация содержится в Создание сети Ethernet, Cтраница 37.

Обзор

Чтобы отобразить важную информацию о правильной конфигурации системы:
1. В начальном меню выберите Конфигурация
2. Обзор
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
88 ru | Конфигурация Контроллер панели
Отобразится следующая информация: – Конфигурация и соответствующие дополнительные сведения – Дата – Версия конфигурации (Версия конфиг.) – № – Имя – IP-адрес – Область – Страна – Часовой пояс – Имя меню
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Разное | ru 89
20
20.1
20.2

Разное

В настоящей главе рассматриваются следующие вопросы: – Изм-ть Дату/Время, Cтраница 89 – Мастер-пароль, Cтраница 89 – Удаленный доступ, Cтраница 90 – Изменение пароля, Cтраница 91 – Проведение учебной тревоги, Cтраница 91 – Счетчики тревог, Cтраница 92

Обзор меню

Разное -> Изм. дату/время Мастер-пароль
Учебная тревога Счетчики тревог

Изм-ть Дату/Время

Для изменения даты и времени:
1. В начальном меню выберите Разное
2. Изм. дату/время
3. Дотроньтесь до нужного поля и введите новое значение. Более подробные сведения о способах ввода чисел и текста содержатся в Ввод цифр и текста, Cтраница 30.
4. Выберите ОК для подтверждения ввода или Отмена для отмены операции. Новые значения для даты и времени приняты системой.
Удаленный доступ Изменить пароль
20.3

Мастер-пароль

Замечания!
С помощью мастер-пароля можно управлять всеми функциями и изменять пароли и
имена.
Предлагается один из двух следующих вариантов: – Ввод мастер-пароля, действительного неограниченное время. Такой пароль не может
быть изменен; его можно получить по запросу от соответствующего представительства компании Bosch.
– Ввод мастер-пароля, действительного в течение определенного времени.
Такой пароль действителен только 24 часа. По запросу контроллер панели может выдать номер. Этот номер должен быть передан в отдел технической поддержки. После этого отдел технической поддержки может выдать пароль на 24 часа, см. Ввод мастер-пароля на 24 часа, Cтраница 90.
Замечания!
TС отделом технической поддержки можно связаться по следующему телефону: +49
(0)89-62 90 18 88.
Время работы:
Понедельник-четверг: 8:00–17:00
Пятница: 8:00–16:00
После ввода пароля предлагаются различные варианты; см. Оператор, Cтраница 86.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
90 ru | Разное Контроллер панели
20.3.1
20.3.2

Ввод мастер-пароля, действительного неограниченное время.

1. В начальном меню выберите Разное
2. Мастер-пароль
3. Введите мастер-пароль. Более подробные сведения о способах ввода чисел и текста содержатся в Ввод цифр и текста, Cтраница 30.
4. Выберите ОК для подтверждения ввода или Отмена для отмены операции. Мастер-пароль принят; оператор зарегистрирован в системе. Теперь можно изменить пароли пользователей. Выберите Изменить пароль. Могут предлагаться дополнительные возможности. См. также Оператор, Cтраница 86.

Ввод мастер-пароля на 24 часа

Для получения мастер-пароля на 24 часа необходимо сделать следующее: По запросу контроллер панели выдает номер. Оператор передает этот номер в соответствующий сервисный офис по телефону. Сервисный офис предоставляет пользователю пароль, действительный только 24 часа.
1. В главном меню выберите Разное
2. Мастер-пароль
3. Создать номер
4. Запрос пароля Отобразится номер.
5. Передайте номер, выданный системой, в отдел технической поддержки.
6. По получении от отдела технической поддержки пароля на 24 часа выберитеВведите пароль!.
7. Введите пароль. Мастер-пароль принят; пользователь зарегистрирован в системе.
Изменение пароля
Для изменения паролей выберите Изменить пароль. Могут предлагаться дополнительные возможности. См. также Оператор, Cтраница 86.
20.4
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH

Удаленный доступ

Замечания!
Если при работающем подключении к удаленному соединению вызывается другое меню, отображается следующий текст: RAM активен. Для удаления текста дотроньтесь до
экрана. Пока работает подключение к удаленному соединению TeleService, текст каждые
30 секунд появляется снова.
Для создания подключения к удаленному соединению:
1. В главном меню выберите Разное
2. Удаленный доступ
3. Разреш.дозвон Теперь удаленное соединение может дозвониться до системы. После этого произойдет отключение.
4. Выберите Дозвон обр. для восстановления подключения к центру удаленного доступа. Активно отобразится при подключении к удаленному соединению TeleService. Для отключения выберите Остановить удаленный доступ.
!
Контроллер панели Разное | ru 91
20.5
20.6

Изменение пароля

Замечания!
Если все операторы с одинаковым уровнем прав доступа имеют унифицированный
пароль, эту функцию использовать нельзя.
1. В начальном меню выберите Разное
2. Изменить пароль
Отобразится список всех операторов. Более подробные сведения о перемещении по списку содержатся в Прокрутка списков, Cтраница 28.
3. Выберите нужное поле со списком.
4. Введите пароль. На дисплее каждый символ пароля обозначается звездочкой, поэтому никто не может увидеть пароль.
5. Введите новый пароль и повторите ввод еще раз в нижнем поле.
6. Выберите ОК для подтверждения ввода или Отмена для отмены операции.

Проведение учебной тревоги

Во время учебной тревоги все оповещатели активированы.
Внимание!
Если во время учебной тревоги поступает сигнал настоящей тревоги, учебная тревога
отменяется. Учебную тревогу можно начать заново только по завершении настоящей
тревоги.
Для запуска учебной тревоги:
1. В начальном меню выберите Разное
2. Учебная тревога
3. Подтвердить Учеб. трев. с помощью ОК Учебная тревога запущена.
Для завершения учебной тревоги выберите Остановить. Во время учебной тревоги отображаются пожарные тревоги, сообщения о техническом сбое и контролируемые тревоги. Для перехода с отображения учебной пожарной тревоги на отображение рассматриваемого сообщения в строке состояния выберите Возврат к экрану сообщений или Возврат к экрану учебной тревоги. Если во время учебной тревоги поступает звуковой сигнал тревоги или отказа/ технической тревоги, контроллер панели реагирует так, как описано в таблице:
Оповещатели учебной тревоги отключены.
Учебная тревога автоматически прекращена.
Дисплей переходит на Индикация тревоги Индикация неисправностей
Учебная тревога после прекращения события
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
Пожарная тревога Отказ/ техническая тревога
Да Нет
Да Нет
Должна быть перезапущена вручную
Продолжить
92 ru | Разное Контроллер панели
Невозможно выбрать новую функцию до завершения отказа/технической тревоги и/или учебной тревоги.
20.7

Счетчики тревог

Отображение счетчиков событий
В течение срока службы панели происходит подсчет следующих тревожных сообщений: – Внешний сигнал тревоги: все сообщения о пожарах – Внутренний сигнал тревоги: все тревожные сообщения, которые поступили на панель
в режиме ДЕНЬ – Учебная тревога: все сообщения от извещателей, переключенных в режим теста Для отображения насчитанного к данному времени числа тревожных сообщений:
1. В начальном меню выберите Разное
2. Счетчики тревог Число после типа сообщения показывает количество насчитанных к данному времени сообщений.
Переустановить счетчики
Счетчики сигналов тревоги можно сбросить на 0 для отдельных типов тревог. Чтобы сбросить счетчики сигналов тревог:
1. В начальном меню выберите Разное
2. Счетчики тревог
3. Отметьте нужный счетчик тревог (например, внешняя тревога)
4. ВыберитеСброс
5. Подтвердите сообщение "Внимание: Счетчики будут сброшены" с помощью ОК для
сброса счетчиков сигналов тревоги на 0 или выберите Отмена для отмены операции.
Замечания!
Для сброса счетчиков тревог требуется наличие прав доступа 4 уровня.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Сброс | ru 93
21
21.1

Сброс

В данном разделе содержится информация о сбросе элементов. В процессе сброса выбранные элементы устанавливаются в изначальное состояние. – Тип события: Отображение списка всех типов сообщений. Типы сообщений могут
быть сброшены для всей Область.
– Область: В зависимости от Область, установленной в FSP-5000-RPS, будут сброшены
текущая панель, все панели в группе или все панели в сети.
– Логическая зона – Извещатель – Эта панель: Все элементы панели, которые не находятся в режиме ожидания,
сброшены
Замечания!
Если Область относится к одной панели (локальной), поля списка Эта панель и Область
имеют одинаковую функцию.

Обзор меню

Сброс -> Тип события Область
Логическая зона Извещатель
Эта панель
21.2

Сброс элементов

Чтобы сбросить извещатель или логическую зону, например:
1. В начальном меню выберите Сброс
2. Выберите нужный элемент.
3. Выберите извещатель или зону. Более подробные сведения о перемещении по списку содержатся в Прокрутка списков, Cтраница 28.
4. Выберите нужные поля списка. Поля списка помечаются. Отобразится список извещателей или зон.
5. Выберите Сброс. Выбранные элементы сбрасываются.
Замечания!
В процессе сброса элементов ввод невозможен.
Если поле списка помечено символом R, процесс сброса для данного элемента не завершен:
Текст R
При невозможности сброса элемента он будет и далее отображаться в списке. После сброса элементов дисплей перейдет в режим ожидания.
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
94 ru | Поиск функции/элемента Контроллер панели
22
22.1
22.2
22.3

Поиск функции/элемента

В настоящей главе рассматриваются следующие вопросы: – Поиск функции и описания устройства, Cтраница 94 – Поиск элемента, Cтраница 94

Обзор меню

Поиск функций / элементов

Поиск функции и описания устройства

Для поиска функции или устройства:
1. В начальном меню выберите Поиск функций / элементов
2. Поиск функции
Отобразится список всех функций и описаний устройств. Более подробные сведения о перемещении по списку содержатся в Прокрутка списков, Cтраница 28.
3. Выберите нужное поле со списком. Отобразится вложенное меню выбранной функции или описания устройства.

Поиск элемента

-> Поиск функции
Перейти к элементу
Для поиска элемента, подключенного к системе:
1. В начальном меню выберите Поиск функций / элементов
2. Перейти к элементу Предлагаются три различных списка. См. также Работа со списками, Cтраница 27.
3. Выберите список (например, По описанию). Отобразится список извещателей. Более подробные сведения о перемещении по списку содержатся в Прокрутка списков, Cтраница 28.
4. Выберите нужное поле со списком. Для выбранного элемента могут быть предложены различные поля выбора. (например, ОК, Откл.). Отображенная информация зависит от следующего: – типы сообщений (напр., об отказе, тревожное и др.), которые могут быть
назначены элементу;
– режим (напр., обход, сброс и др.), в котором находится выбранный элемент.
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Контроллер панели Обозначение | ru 95
Указатель
Символы
Активация выходов, 70 Активация передающего устройства, 71 Блокированные элементы, отображение списка, 61 Блокировка элемента, 56 Блокирующее соединение, 35 Быстрый ввод текста и чисел, 32 Ввод мастер-пароля на 24 часа, 90 Ввод мастер-пароля, действительного
неограниченное время., 90 Ввод пароля, 25 Ввод текста, 31 Ввод чисел, 31 Версия конфигурации, 88 Версия платы в сборе, 65 Версия ПО, 65 Включение внешних оповещателей, 48 Включение проверки наличия пожара, 48 Вода, 41 Время обследования, 49 Время подтверждения, 49 Вход в систему, 25 Входная группа, добавление элементов, 83 Входная группа, удаление элементов, 83 Входная/выходная группа, изменение имени, 85 Выбор меню, 26 Вызов начального меню, 8, 12, 26 Выключение внешних оповещателей, 48 Выход из системы, 26 Выходная группа, добавление элементов, 84 Выходная группа, удаление элементов, 84 Группа блокировки, 85 Группа обхода, добавление элементов, 85 Группа обхода, удаление элементов, 85 Группа тестирования, 85 Группы тестирования, 73 Группы тестирования, добавление элементов, 73 Группы тестирования, удаление элементов, 73 Дата выпуска, 65 Двойное подключение, 38 Действия, 8 Диагностика, 62 Диагностика, адресные карты, 63 Диагностика, Вся информация об элементе, 62 Диагностика, Инфо для всех элементов., 62 Диагностика, Инфо для группы элементов., 62 Диагностика, модули, 63
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
Диагностика, подробные сведения об элементе, 62 Дисплей в режиме ожидания, 8, 23 Дым, 41 Журнал событий, изменение фильтра, 78 Журнал событий, номера событий, 79 Журнал событий, объединение фильтров, 78 Журнал событий, распечатка данных, 79 Журнал событий, установка фильтра, 77 Журнал событий, фильтр, 77 Журнал событий, функции строки состояния, 78 Зависимость двух извещателей, 42 Задержка тревоги, 41 Запуск времени изучения, 49 Запуск теста , 75 Значки, объединение в сеть, 34 Идентиф. код модуля, 65 Идентиф. код платы, 65 Изменение введенных данных, 32 Изменение времени для сброса в режим НОЧЬ, 81 Изменение пароля, 86, 91 Изменение языка на дисплее, 9, 32, 70 Изменить данные оператора, 86 Изменить универсальный пароль, 86, 87 Изм-ть Дату/Время, 89 Интерфейс V.24, 72 Интерфейсы, 66 Информация о поддержке, служба поддержки,
адрес, 24 Калибровка, 64 Команда проверки связи (ping), 67 Конфигурация Ethernet, 37 Логическая адресация, 33 Маска поиска, 30 Мастер-пароль, 89 Назначение проверенных элементов в группу
тестирования, 76 Настроить позицию прикосновения, 64 Неисправность, звуковые устройства, 55 Номер сборки, 65 Номер узла, 66 Номер, поиск, 30 Обзор, 87 Область, 88 Обход элементов, 57 Обход/отмена обхода зуммера, 59, 72 Ограниченное соединение, 35 Оператор, 86 Описание, поиск, 30
96 ru | Обозначение Контроллер панели
Оптические/акустические сигналы, 43 Отказ заземления, 23 Отказ, группа элементов, 52 Отключение внутреннего зуммера, 47 Отмена обхода обойденных групп элементов, 58 Отмена обхода элементов, 57 Отображение обойденных групп элементов, 58 Отображение счетчиков событий, 92 Параметры IP, 37 Параметры RSTP, 38 Парная зависимость зон, 42 Пароль, настройка по умолчанию, 25 Паспорт панели, 65 Перевод извещателей в режим обхода, 51 Переименовать устройства, 87 Переключатель с ключом, 20 Переустановить счетчики, 92 Переход с одной строки состояния на другую, 32 по номеру, 27 по номеру (без описания), 27 по описанию, 27 Подтверждение тревоги, 42, 48 Пожар, 41 Пожарная тревога, подтверждение сообщения, 47 Пожарная тревога, сигналы, 47 Поиск функции/элемента, 30 Поиск, описание устройства, 94 Поиск, функция, 94 Поиск, элемент, 94 Поля списка, состояния, 28 Порты Ethernet, 67 Последовательный интерфейс, 65 Права доступа, 25, 26 Прекращение теста, 75 Проведение учебной тревоги, 91 Проверка прав доступа, 26 Проверка соответствия, 66, 67 Промежуточное хранение сигнала тревоги, 42 Рабочие элементы, 19 Разблокировка элементов, 60 Режим ДЕНЬ, 43, 80 Режим ДЕНЬ/НОЧЬ, отображение подробностей, 81 Режим ДЕНЬ/НОЧЬ, переключение, 80 Режим НОЧЬ, 43, 80 Режим ожидания, 8 Резервирование Ethernet, 38, 67 Ручное включение тревоги, 50 Сброс внешних оповещателей, 48 Сброс тревожного сообщения, 50 Сброс, группа, 93
2013.07 | 3.0 | F.01U.258.938 Руководство по эксплуатации Bosch Sicherheitssysteme GmbH
Сброс, зона, 93 Сброс, извещатели, 93 Сброс, тип сообщения, 93 Сброс, элементы, 93 Сброс, эта панель, 93 Светодиодный дисплей, 21 Сенсорный экран, 10, 22 Сетевая адресация, 34 Сетевое подключение, разрыв удаленного
соединения, 35
Сетевое подключение, установление удаленного
соединения, 35
Сеть, 66 Система речевого аварийного оповещения
Plena, 68 Praesideo, 68
Сообщение об отказе, 52 Сообщение об отказе, дополнительная
информация, 55
Сообщение об отказе, информация о группе
элементов, 53
Сообщение об отказе, информация об элементах,
54
Сообщение об отказе, подтверждение, 52 Сообщение об отказе, последнее сообщение, 54 Сообщение об отказе, последовательность, 53 Сообщение об отказе, сброс, 55 Списки, 27 Списки, прокрутка, 28 Список, выбор, 29 Список, назначение режима, 29 Страна, 88 Строка состояния, 23 Счетчики тревог, 92 Табл. маршр-ции, 66 Тепло, 41 Тест LED модулей, 65 Тест дисплея, 64 Тест клавиатуры, 64 Тест светодиодов, 64 Тест сенсорного дисплея, 64 Тест, отображение непроверенных элементов, 76 Тест, отображение проверенных элементов, 76 Техническая тревога, 41 Типы тревог, 41 Тревога, логические зоны, 44 Тревога, номер сообщения, 45 Тревога, отдельный извещатель, 45 Тревога, отображение дополнительной
информации, 46
Контроллер панели Обозначение | ru 97
Тревожное сообщение, 43 Тревожное сообщение, информация, 44 Тревожное сообщение, последовательность, 44 Удаление извещателя, 71 Удаление цифр, 32 Удаленная клавиатура, 40 Удаленная клавиатура, дисплей, 40 Удаленная клавиатура, работа, 40 Установка группы ввода-вывода, 83 Установка пароля по умолчанию, 86, 87 Установки группы, 85 Физическая адресация, 33 Функциональная клавиша "Ввод", 20 Функциональная клавиша "Двойная стрелка", 20 Функциональная клавиша "Ключ", 20 Функциональная клавиша "Стрелка влево", 20 Функциональная клавиша "Стрелка вправо", 20 Функциональные клавиши, 19
Часовой пояс, 88 Чувствительность извещателя, 85 Элементы индикации, 21 Язык по умолчанию, 70
C
CAN Id, 65 CAN-шина, 65 Condition Monitoring
Статус Condition Monitoring, 68
E
Ethernet, 37
I
IP-адрес, 88
M
MAC-адрес, 65
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации 2013.07 | 3.0 | F.01U.258.938
Bosch Sicherheitssysteme GmbH
Robert-Bosch-Ring 5
85630 Grasbrunn
Germany
www.boschsecurity.com
© Bosch Sicherheitssysteme GmbH, 2013
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
