BOSCH DLE50 User Manual

このたびは、弊社デジタルレーザーメーターをお買い求めいただき、誠にありがとうございます。

● ご使用になる前に、この『取扱説明書』をよくお読みになり、正しくお使いください。

● お読みになった後は、この『取扱説明書』を大切に保管してください。わからないことが起きたときは、必ず読み返してください。

デジタルレーザーメーター DLE 50 型

安全上のご注意

警告表示の区分 ···································· 2

本製品について

用途 ············································ 5 各部の名称 ········································ 5 仕様 ············································ 7 標準付属品 ········································ 8

使い方

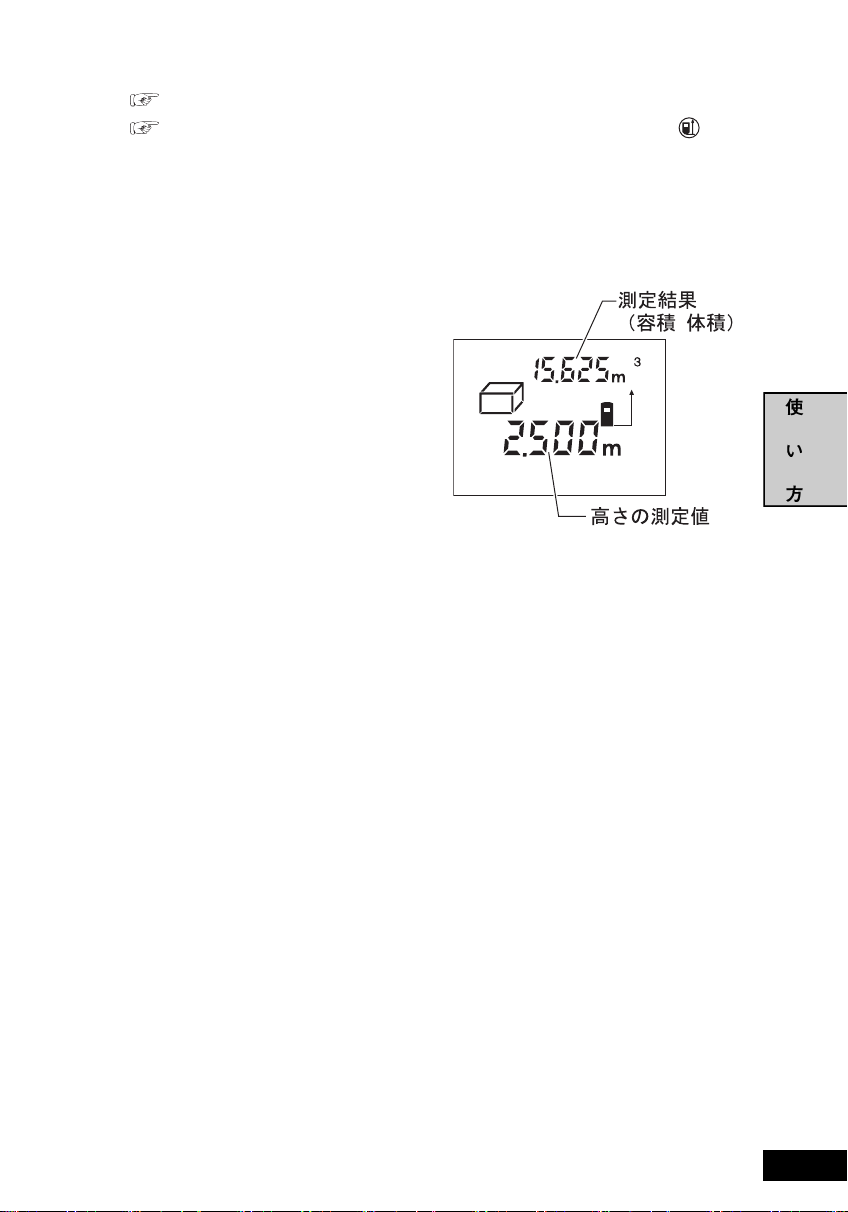

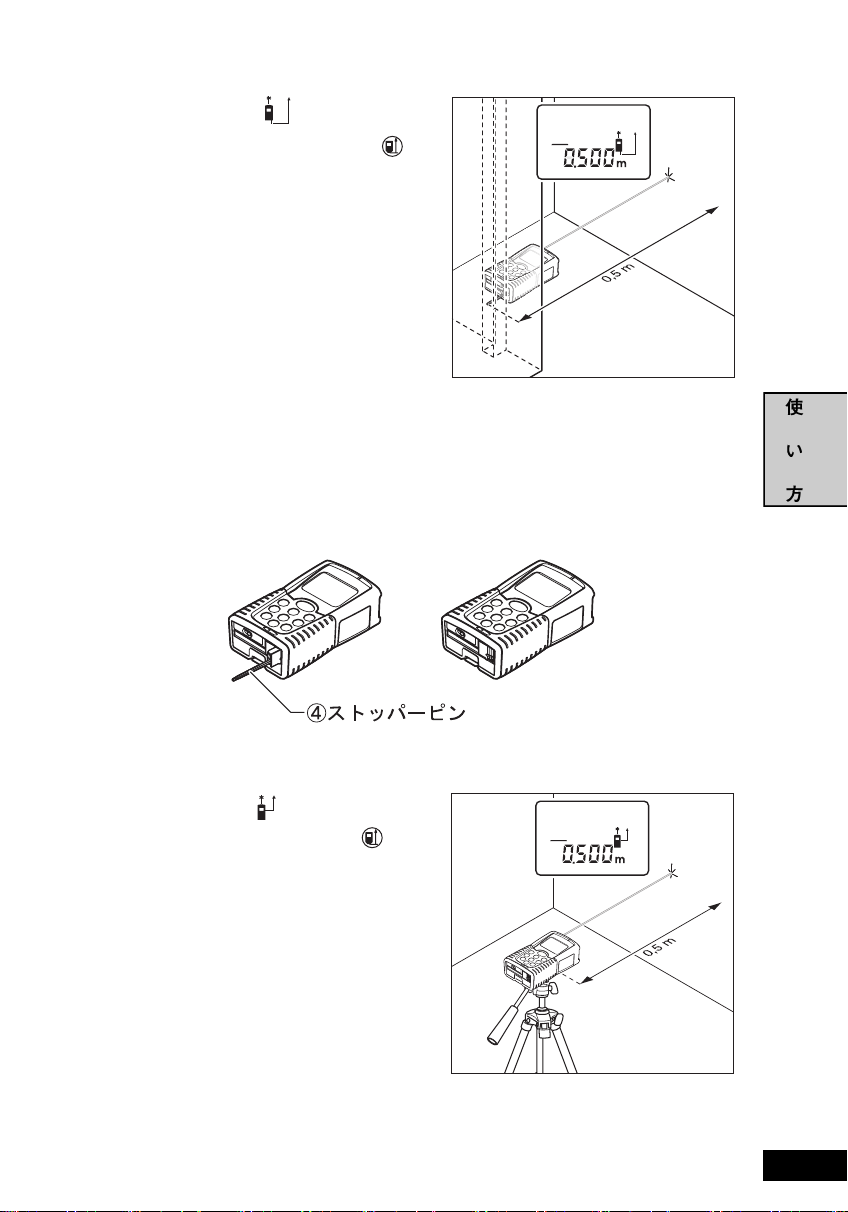

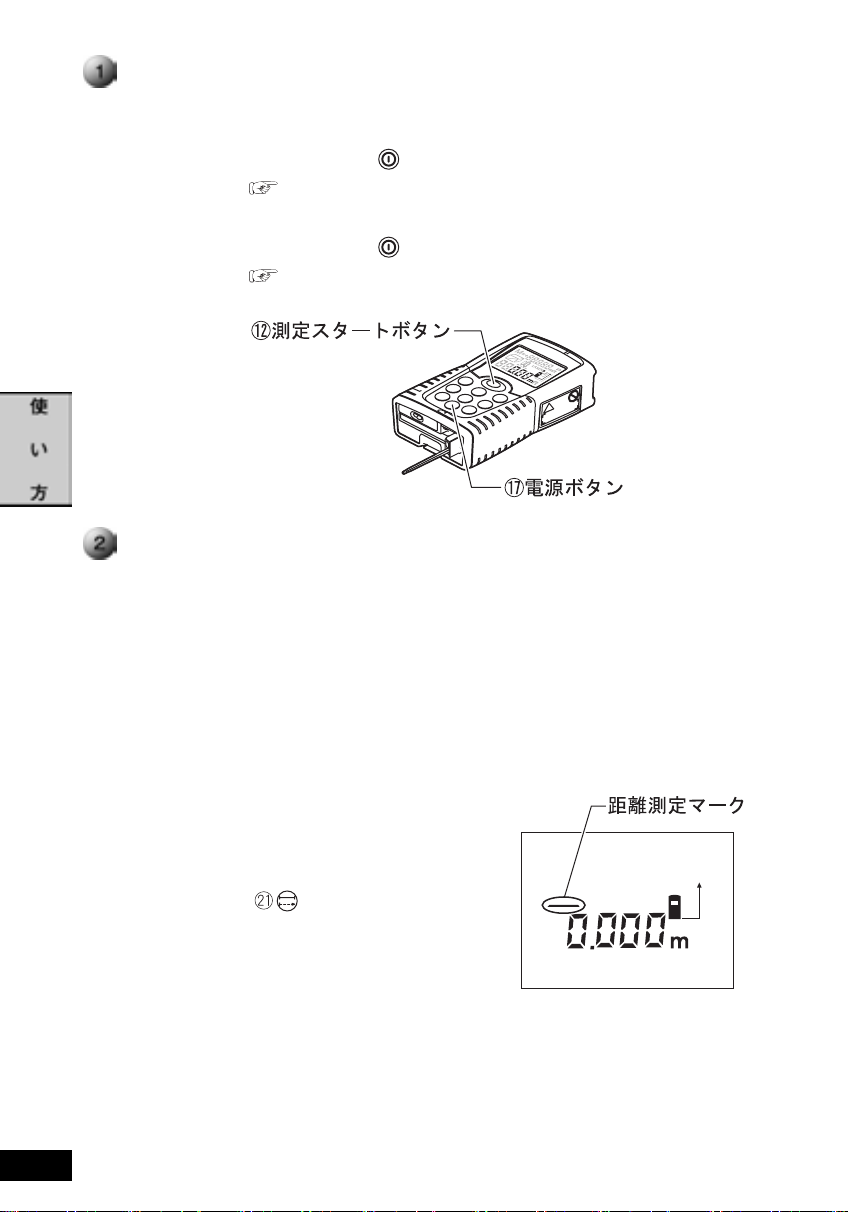

作業前の準備をする ································ 9 作業する ·········································· 11 メジャーリングツールの精度チェック ················ 26

困ったときは

故障かな？と思ったら ······························ 27 修理を依頼するときは ······························ 29

お手入れと保管

廃棄 ·············································· 30

付録

ストラップの取り付けについて ······················ 31

◆ ご使用前に、この『安全上のご注意』をすべてよくお読みのうえ、指示に従って正しく使用してください。

◆ お読みになった後は、ご使用になる方がいつでも見られる所に必ず保管してください。

◆ 他の人に貸し出す場合は、いっしょに取扱説明書もお渡しください。

警告表示の区分

ご使用上の注意事項は意味を表わします。

◆ 誤った取扱いをしたときに、使用者が死亡または重傷を負う可能性が想定される内容のご注意。

◆ 誤った取扱いをしたときに、使用者が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容のご注意。

なお、能性があります。いずれも安全に関する重要な内容を記載しているので、必ず守ってください。

に記載した事項でも、状況によっては重大な結果に結び付く可

とに区分していますが、それぞれ次の

警告

1. レーザー光を直接のぞかないでください。

◆ 本機はレーザークラス 2（EN60825-1 準拠）のレーザー光を発光します。レーザー光が目に入りますと視力に影響を及ぼす場合があります。

2. 取扱説明書に記載された使用方法に従って使用してください。

3. 取扱説明書およびボッシュ電動工具カタログに記載されている付属品やアクセサリー以外は使用しないでください。

4. レーザーメガネを保護メガネとして使用しないでください。

◆ レーザーメガネはレーザー光の視認を助けるものであり、レーザー光から目を保護するものではありません。

5. レーザーメガネをサングラスとして使用したり、道路交通上で着用したりしないでください。

◆ レーザーメガネでは紫外線からの完全な保護はおこなえません。またレーザーメガネは色の認識力を低下させます。

6. 本機を分解・改造しないでください。

7. 測定を行う場合は安全な測定場所を確保してください。

8. レーザー光が他人や自分に向いていないことを確かめて、本機を設置してください。

9. 誤って落としたり、ぶつけたりしたときは、本機に破損や亀裂、変形がないことをよく確認してください。

10. 使用中に異常が疑われるときには、直ちに使用を中止し、お買い求めの販売店またはボッシュ電動工具サービスセンターに点検を依頼してください。

注意

1. 使用前に、本機に損傷がないか点検してください。

◆ 使用前に、本機に損傷がないか十分に点検し、正常に作動するか、また所定機能を発揮するか確認してください。

2. 無理な姿勢で作業しないでください。

◆ 常に足元をしっかりさせ、バランスを保つようにしてください。

3. 子供を近づけないでください。

◆ 目の届かない場所で子供に本機を使用させないでください。

4. 使用しない場合は、きちんと保管してください。

◆ 子供や製品知識を持たない方の手の届かない安全な所、または鍵の掛かる所に保管してください。

5. 点検は、必ずお買い求めの販売店、またはボッシュ電動工具サービスセンターにお申し付けください。

◆ 点検の知識や技術のない方が点検しますと、十分な性能を発揮しないだけではなく、事故やけがの原因になります。

この取扱説明書は、大切に保管してください。

用途

◆ 距離、面積、体積、辺（三平方の定理）の測定

各部の名称

◆イラストの形状・詳細は、実物と異なる場合があります。

操作盤

ディスプレイ

◆イラストの形状・詳細は、実物と異なる場合があります。

仕様

型番 DLE 50

測定可能範囲

測定精度 ±3 mm

測定時間＊2 0.5 秒未満（標準測定時） 4秒

最小測定単位 1 mm

使用温度範囲－10～＋50℃

保管温度範囲－20～＋70℃

最大相対湿度 90％

レーザークラス 2

レーザーの種類 635 nm、＜1 mW

レーザー光径約 6 mm（測定距離 10 m 時）（周辺温度 25℃の場合）約 30 mm（測定距離 50 m 時）

＊1

0.05～50 m

±1.5 mm（標準測定時）

（測定時の対象物・周囲の測定状況に影響を受ける場合）

防じん・防水構造 IP54（電池収納部を除く）

質量 175 g（電池を含む）

電源単 4 形アルカリ乾電池 4 本

電池寿命約 30000 回（アルカリ乾電池使用時）

自動電源オフ（測定を行なわなかった場合）レーザー光約 20 秒

本体約 5 分

*1 測定可能範囲は、測定対象表面からのレーザー光の反射特性や、使用周囲の明るさに

より異なります。測定対象表面からの拡散反射（鏡反射ではない）が確保され、レーザー光と周囲との明るさの差が大きい、屋内、暗い場所などでその測定能力を発揮します。強い直射日光が当たるなど、測定に不利な環境で使用する場合は、必要に応じ

てターゲットパネルを使用してください。 *2 測定時間は測定距離、周囲の明るさ、測定対象表面からの反射特性により異なります。お客様のメジャーリングツールのシリアルナンバーは、銘板に記載されています。（5 ページ「各部の名称」参照）

標準付属品

キャリングバック

ストラップ

◆イラストの形状・詳細は、実物と異なる場合があります。

作業前の準備をする

電池を取り付ける・取り外す

取り付け

1. 電池収納カバーロック⑥を矢印の方向に押し、電池収納カバー⑦ を取り外します。

2. 電池収納部内の表示に従い、電池の向きに注意して電池を取り付けます。

アルカリ乾電池を使用してください。電池を交換するときは、常に新しい電池を 4 本セットで交換してくださ

い。この際、メーカーおよび容量の異なる電池を使用しないでください。

付属されている電池は作動テスト用です。

3. 電池収納カバー⑦のツメを本体の凹部に差し込み、上から押し込んで取り付けます。

長時間にわたって本機をご使用にならない場合は、本体から電池を取り外して

ください。長時間にわたって放置すると、電池の腐食および自然放電につながります。
