Bienvenue chez BMW
Nous vous félicitons pour avoir porté votre choix sur une moto BMW et vous accueillons avec plaisir dans le cercle des pilotes de BMW.
Familiarisez-vous avec votre nouvelle moto afin d'être en mesure de vous déplacer en toute sécurité sur les routes.
Veuillez prendre le temps de lire ce livret de bord avant de prendre la route avec votre nou-
velle BMW. Vous y trouverez des indications importantes pour l'utilisation de votre moto qui vous aideront à exploiter pleinement les avantages techniques de votre BMW.
Vous trouverez en outre des informations sur l'entretien et la maintenance de votre moto qui vous permettront d'en optimiser la fiabilité, la sécurité et la valeur de revente.
Votre concessionnaire BMW Motorrad se fera un plaisir de vous conseiller et de répondre à toutes les questions que vous pourrez lui poser sur votre moto.
Nous vous souhaitons beaucoup de plaisir au guidon de votre BMW ainsi qu'un bon voyage en toute sécurité
BMW Motorrad.
Table des matières
Utilisez aussi l'index alphabétique situé à la fin de ce livret de bord pour trouver un sujet défini.
1 Indications
générales ................. 5
Vue d'ensemble . . . . . . . . . . . . . . 6 Abréviations et symboles . . . . . 6 Equipement . . . . . . . . . . . . . . . . . . 7 Caractéristiques
techniques . . . . . . . . . . . . . . . . . . . 7 Mise à jour . . . . . . . . . . . . . . . . . . . 7
2 Vues d'ensemble ........ 9
Vue d'ensemble côté
gauche . . . . . . . . . . . . . . . . . . . . . . 11 Vue d'ensemble côté
droit . . . . . . . . . . . . . . . . . . . . . . . . . 13 Commodo côté gauche . . . . . 14 Commodo côté droit . . . . . . . . 16 Sous la selle . . . . . . . . . . . . . . . . 19 Combiné d'instruments . . . . . 20 Projecteur . . . . . . . . . . . . . . . . . . . 22
3 Affichages ............... 23
Affichages standard . . . . . . . . . 24 Affichages avec l'ordinateur
de bord . . . . . . . . . . . . . . . . . . . . . 25 Affichages avec contrôle
de la pression des pneus
RDC . . . . . . . . . . . . . . . . . . . . . . . . . 26 Affichages avec chauffage
des poignées . . . . . . . . . . . . . . . . 27 Affichages avec chauffage
de siège . . . . . . . . . . . . . . . . . . . . . 27 Témoin avec régulation de vitesse . . . . . . . . . . . . . . . . . . . . . . 27 Voyants d'avertissement standard . . . . . . . . . . . . . . . . . . . . . 28 Voyants d'avertissement de l'ordinateur de bord . . . . . . . . . 34 Voyants d'avertissement
ABS . . . . . . . . . . . . . . . . . . . . . . . . . 36 Voyants d'avertissement
ASC . . . . . . . . . . . . . . . . . . . . . . . . . 39 Voyants d'avertissement
RDC . . . . . . . . . . . . . . . . . . . . . . . . . 41
Voyants d'avertissement
DWA (alarme antivol) . . . . . . . . 47
4 Commande .............. 51

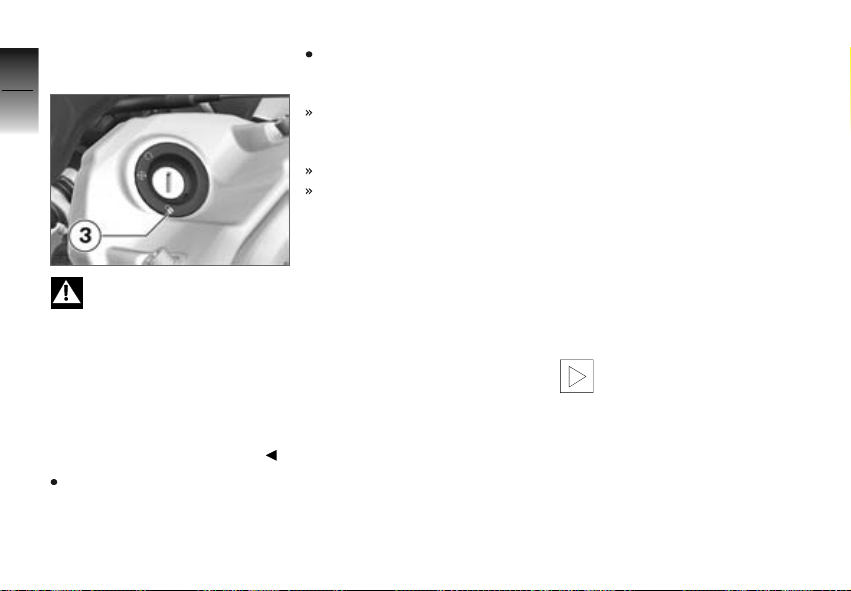

Serrure de contact et antivol
de direction . . . . . . . . . . . . . . . . . 53 Antidémarrage électronique EWS . . . . . . . . . . . . . . . . . . . . . . . . 54 Montre . . . . . . . . . . . . . . . . . . . . . . 55 Compteur kilométrique . . . . . . 55 Visuel multifonctions . . . . . . . . 58 Ordinateur de bord . . . . . . . . . . 58 Contrôle de la pression des pneus RDC . . . . . . . . . . . . . . . . . 62 Eclairage . . . . . . . . . . . . . . . . . . . . 63 Clignotants . . . . . . . . . . . . . . . . . . 64 Signal de détresse . . . . . . . . . . 64 Interrupteur d'arrêt d'ur-
gence . . . . . . . . . . . . . . . . . . . . . . . 65 Chauffage des poignées . . . . 66 Chauffage de la selle . . . . . . . . 67 Contrôle automatique de stabilité ASC . . . . . . . . . . . . . . . . 68 Régulateur de vitesse . . . . . . . 69 Hauteur de selle. . . . . . . . . . . . . 72
Bulle . . . . . . . . . . . . . . . . . . . . . . . . 73 Embrayage . . . . . . . . . . . . . . . . . . 73 Frein . . . . . . . . . . . . . . . . . . . . . . . . 74 Guidon . . . . . . . . . . . . . . . . . . . . . . 74 Rétroviseurs . . . . . . . . . . . . . . . . . 75 Précharge des ressorts. . . . . . 75 Amortissement . . . . . . . . . . . . . . 76 Réglage électronique de la suspension ESA. . . . . . . . . . . . . 76 Pneus . . . . . . . . . . . . . . . . . . . . . . . 78 Projecteur . . . . . . . . . . . . . . . . . . . 79 Casier de rangement . . . . . . . . 80 Selle du pilote et du passa-
ger . . . . . . . . . . . . . . . . . . . . . . . . . . 81 Support pour casque . . . . . . . . 83
5 Conduite................. 85
Consignes de sécurité . . . . . . 86 Check-list . . . . . . . . . . . . . . . . . . . 87 Démarrage . . . . . . . . . . . . . . . . . . 88 Rodage. . . . . . . . . . . . . . . . . . . . . . 91 Freinage. . . . . . . . . . . . . . . . . . . . . 91 Immobilisation de la mo-
to . . . . . . . . . . . . . . . . . . . . . . . . . . . 93 Remplissage du
réservoir . . . . . . . . . . . . . . . . . . . . . 94

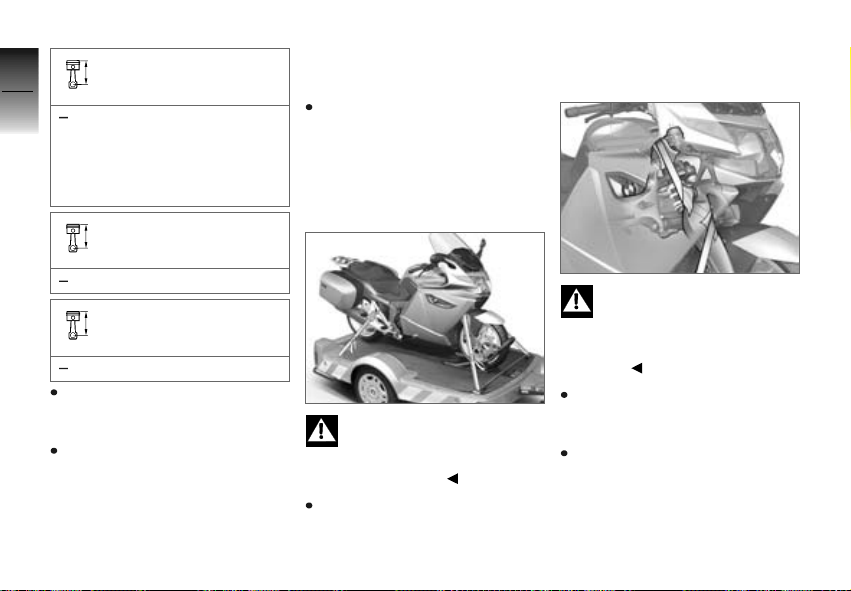

Fixation de la moto pour le transport . . . . . . . . . . . . . . . . . . . . 96
6 La technique en dé-
tail........................ 99
Système de freinage avec BMW Motorrad Integral
ABS . . . . . . . . . . . . . . . . . . . . . . . 100 Gestion du moteur avec système BMW Motorrad
ASC . . . . . . . . . . . . . . . . . . . . . . . 102 Contrôle de la pression des pneus RDC . . . . . . . . . . . . . . . 104 Electronic Suspension Adjustment ESA II . . . . . . . . . . . 105
7 Accessoires ........... 107
Indications générales . . . . . . 108 Prise de courant. . . . . . . . . . . 108 Bagages. . . . . . . . . . . . . . . . . . . 109 Valises . . . . . . . . . . . . . . . . . . . . 110 Top-case . . . . . . . . . . . . . . . . . . 112
8 Maintenance .......... 115
Indications générales . . . . . . 116 Outillage de bord . . . . . . . . . . 116 Huile moteur . . . . . . . . . . . . . . 117 Système de freinage . . . . . . 119
Plaquettes de frein . . . . . . . . 119 Liquide de frein . . . . . . . . . . . 121 Embrayage . . . . . . . . . . . . . . . . 123 Pneus . . . . . . . . . . . . . . . . . . . . . 124 Jantes . . . . . . . . . . . . . . . . . . . . . 124 Roues . . . . . . . . . . . . . . . . . . . . . 125 Béquille de roue avant . . . . 133 Ampoules . . . . . . . . . . . . . . . . . 134 Dépannage avec des
câbles de démarrage . . . . . . 142 Batterie. . . . . . . . . . . . . . . . . . . . 143
9 Entretien .............. 147
Produits d'entretien . . . . . . . 148 Lavage de la moto . . . . . . . . 148 Nettoyage des pièces sensibles de la moto . . . . . . . . . . 148 Entretien de la peinture . . . 150 Conservation . . . . . . . . . . . . . . 150 Immobilisation de la mo-
to . . . . . . . . . . . . . . . . . . . . . . . . . 150 Mise en service de la mo-
to . . . . . . . . . . . . . . . . . . . . . . . . . 151
10 Caractéristiques techniques ........... 153
Tableau des anomalies . . . . 154 Assemblages vissés . . . . . . . 155 Moteur . . . . . . . . . . . . . . . . . . . . 157 Essence . . . . . . . . . . . . . . . . . . . 158 Huile moteur . . . . . . . . . . . . . . 158 Embrayage . . . . . . . . . . . . . . . . 159 Boîte de vitesses . . . . . . . . . . 159 Couple conique . . . . . . . . . . . 160 Partie cycle. . . . . . . . . . . . . . . . 160 Freinage. . . . . . . . . . . . . . . . . . . 162 Roues et pneus . . . . . . . . . . . 162 Système électrique . . . . . . . . 164 Cadre . . . . . . . . . . . . . . . . . . . . . 165 Dimensions . . . . . . . . . . . . . . . 166 Poids . . . . . . . . . . . . . . . . . . . . . . 166 Performances . . . . . . . . . . . . . 167
11 Service ............... 169
BMW Motorrad Service . . . 170 Qualité BMW Motorrad
Service . . . . . . . . . . . . . . . . . . . . 170 BMW Motorrad Service
Card - Dépannage sur
site . . . . . . . . . . . . . . . . . . . . . . . . 171
Réseau BMW Motorrad
Service . . . . . . . . . . . . . . . . . . . . 171 Opérations d'entretien. . . . . 171 Attestations d'entretien. . . . 173 Attestations de Service. . . . 178
Indications générales
Vue d'ensemble . . . . . . . . . . . . . . . . . . . . . 6 Abréviations et symboles . . . . . . . . . . . . 6 Equipement. . . . . . . . . . . . . . . . . . . . . . . . . . 7 Caractéristiques techniques . . . . . . . . . 7 Mise à jour . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
1
5 généralesIndications
1
6
Indications générales
Vue d'ensemble
Vous trouverez une vue d'ensemble de votre moto au chapitre 2 de ce livret de bord. Le chapitre 11 contient le récapitulatif de tous les travaux de maintenance et de réparation effectués. La justification de l'exécution des travaux de maintenance est une condition préalable à toute prestation fournie à titre commercial. Si vous souhaitez un jour revendre votre BMW, n'oubliez pas de remettre aussi à l'acheteur
ce livret de bord ; il constitue un élément important de votre moto.
Abréviations et symboles
Désigne des avertisse-
ments que vous devez ab-
solument respecter - pour votre propre sécurité, la sécurité des autres et pour protéger votre moto contre tout dommage.
Consignes particulières permettant d'améliorer les
opérations de commande, de contrôle, de réglage et d'entretien.
Symbolise la fin d'une consigne.
Instruction opératoire.
Résultat d'une action.
Renvoi à une page contenant des informations complémentaires.
Repère la fin d'une information relative à un accessoire ou à un équipement.
Couple de serrage.
|
Caractéristique tech- |
|
nique. |
EO |
Equipement optionnel. |
|
Les équipements option- |
|
nels BMW sont déjà pris |
|
en compte lors de la pro- |
|
duction de la moto. |
AO |
Accessoires optionnels. |
|
Vous pouvez vous pro- |
|
curer les accessoires op- |
|
tionnels BMW auprès de |
|
votre concessionnaire |
|
BMW Motorrad et lui en |
|
confier le montage. |
EWS Antidémarrage électronique.
DWA Alarme antivol.
ABS Système antiblocage.
ASC Contrôle automatique de stabilité.
ESA Electronic Suspension Adjustment
Réglage électronique du châssis.
RDC Contrôle de la pression de gonflage des pneus.
Equipement
En achetant votre moto BMW, vous avez choisi un modèle disposant d'un équipement personnalisé. Ce livret de bord décrit les équipements optionnels (EO) et accessoires optionnels (AO) proposés par BMW. Vous comprendrez donc que ce livret décrit aussi des variantes d'équipement que vous n'avez peut-être pas choisies. De même, des différences spécifiques à certains pays peuvent exister par rapport au modèle illustré.
Si votre BMW dispose d'équipements qui ne sont pas décrits dans ce livret de bord, vous
trouverez la description de leurs fonctions dans une notice d'utilisation séparée.
Caractéristiques techniques
Toutes les indications de dimensions, poids et puissance, figurant dans ce livret de bord, se réfèrent à la norme DIN (Deutsche Institut für Normung e. V.) et respectent les tolérances prévues par cette norme. Des différences sont possibles sur les versions destinées à certains pays.
Mise à jour
Le haut niveau de sécurité et de qualité des motos BMW est garanti par un perfectionnement permanent au niveau de la conception, des équipements et des accessoires. Des différences éventuelles peuvent ainsi exister entre ce livret de
bord et votre moto. BMW Motorrad ne peut pas non plus exclure toute possibilité
d'erreur. Vous comprendrez ainsi que nul ne pourra se prévaloir des indications, illustrations et descriptions de ce livret à l'appui de revendications juridiques de quelque nature que ce soit.
1
7 généralesIndications
1
8
Indications générales
Vues d'ensemble
Vue d'ensemble côté gauche . . . . . . . 11 Vue d'ensemble côté droit . . . . . . . . . . 13 Commodo côté gauche . . . . . . . . . . . . . 14 Commodo côté droit . . . . . . . . . . . . . . . . 16 Sous la selle . . . . . . . . . . . . . . . . . . . . . . . . 19 Combiné d'instruments . . . . . . . . . . . . . 20 Projecteur . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2
9 d'ensembleVues
2
10
Vues d'ensemble
Vue d'ensemble côté gauche
1Réservoir de liquide d'embrayage (
123)
2Réglage de la portée du projecteur (sous le combiné d'instruments) (
80)

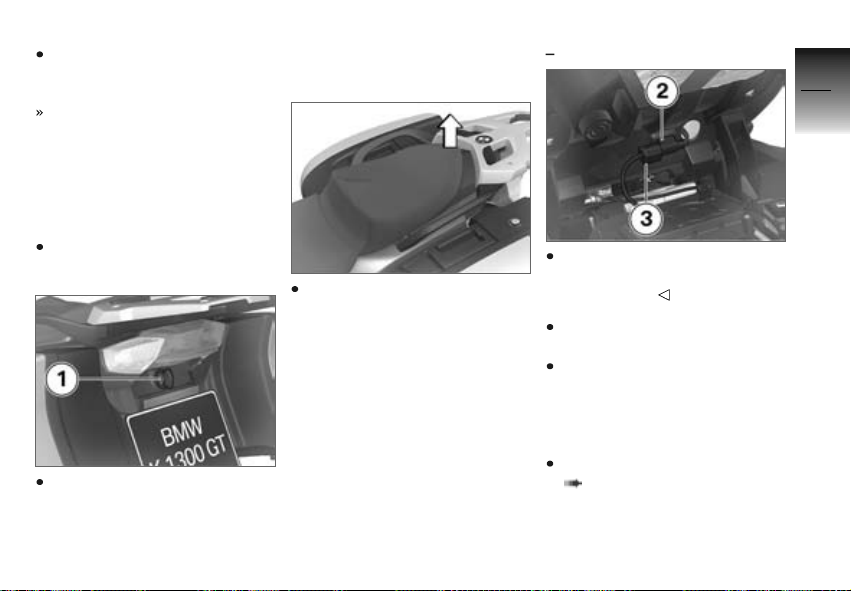

3Serrure de la selle (sous le feu arrière) (
81)
4Réglage de la précharge des ressorts arrière
(
75)
5Réglage de l'amortissement à l'arrière (
76)
6Prise de courant (
108)
2
11
Vues d'ensemble
2
12
Vues d'ensemble
Vue d'ensemble côté droit

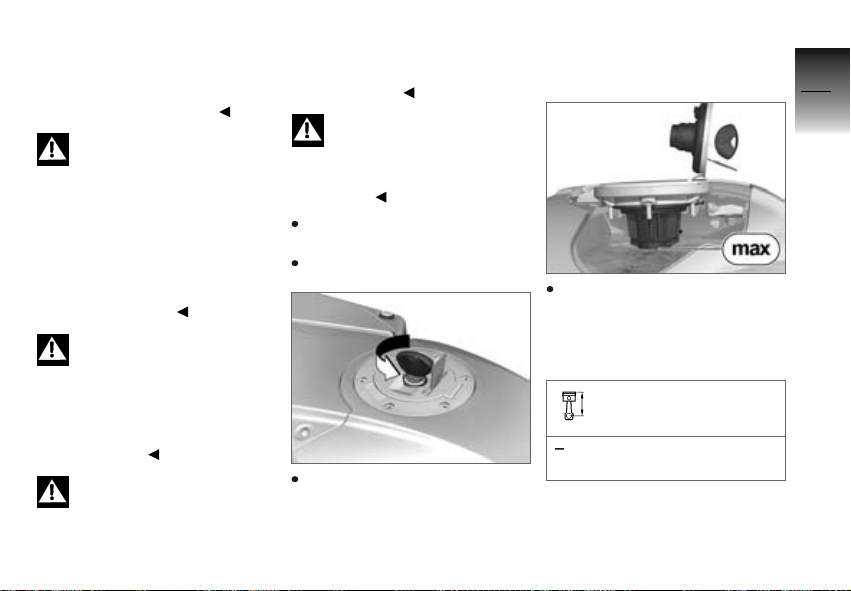

1Orifice de remplissage de carburant (
94)
2Compartiment de la batterie (
144)
3Réservoir de liquide de frein avant (
119)
4Fourre-tout (
80)
5Numéro de châssis (sur le flanc, à l'avant droit)
6Plaque constructeur (sur le tube transversal inférieur à l'arrière)
2
13
Vues d'ensemble
2
14
Vues d'ensemble

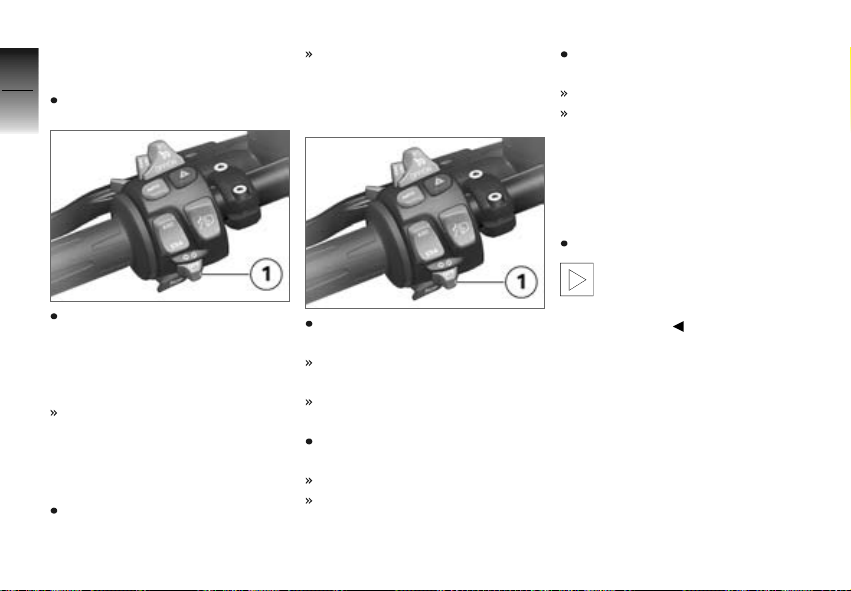

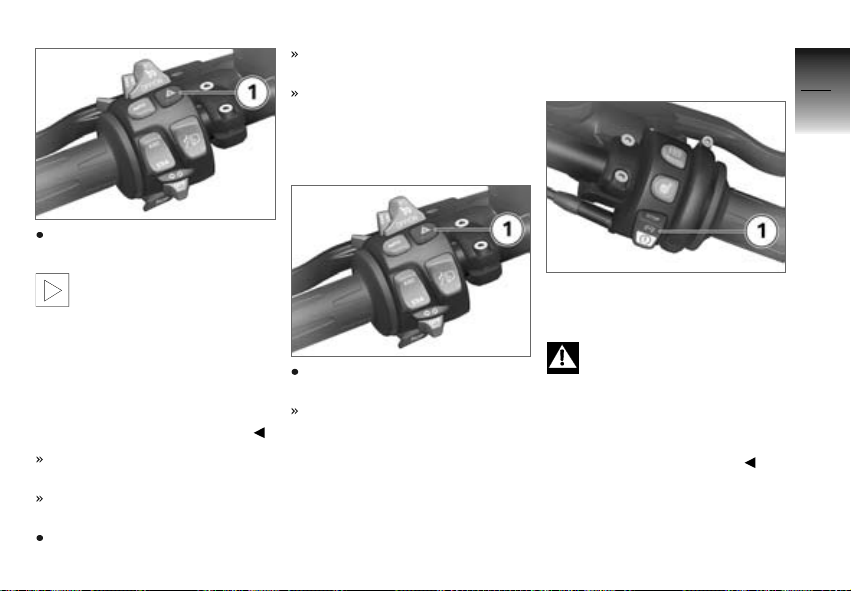

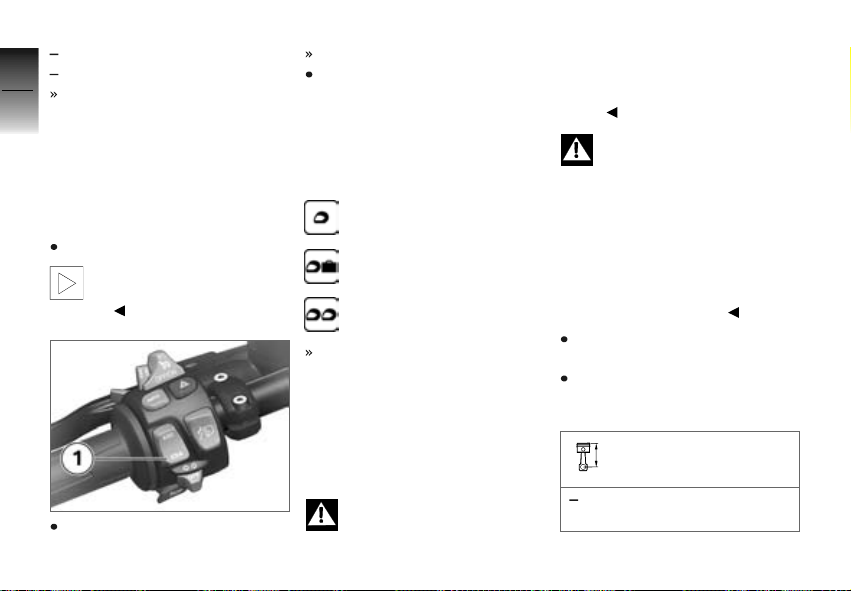

Commodo côté gauche
1Feu de route et appel de phare (
63)
2avec régulation de la vitesse du véhiculeEO

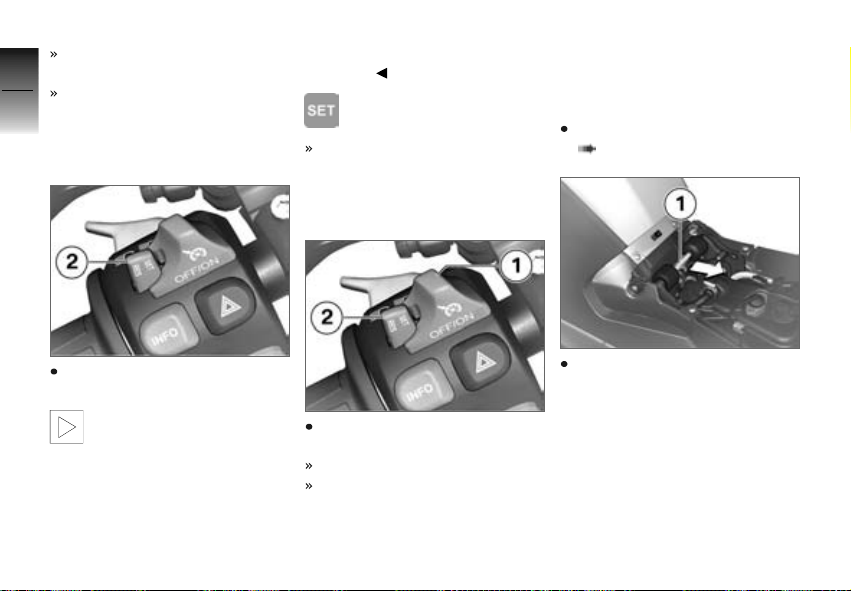

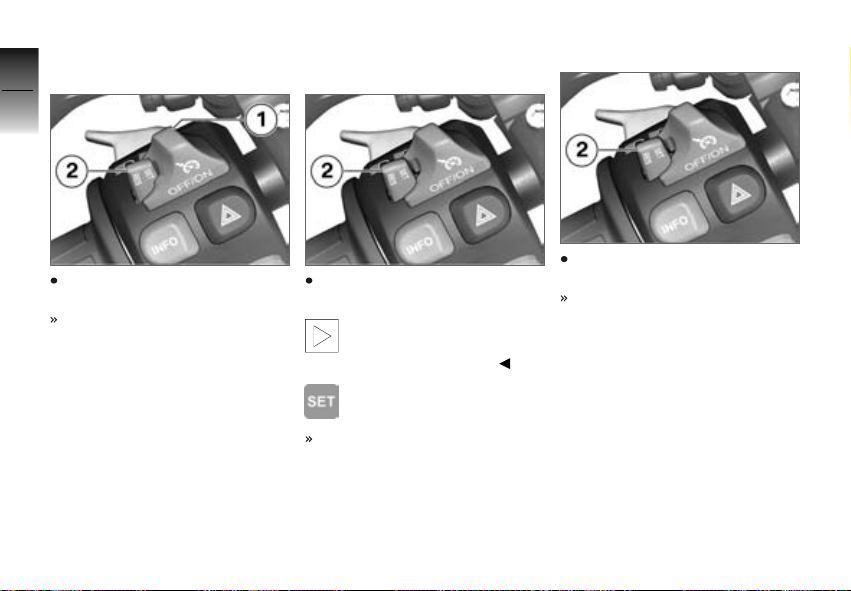

Commande du régulateur de vitesse (
70)
3Signal de détresse (
64)
4Commande du saute-vent (
73)
5Utilisation des clignotants (
64)
6Avertisseur sonore
7avec Electronic Suspension Adjustment (ESA II)EO
Commande de la fonction ESA (
77)
8avec contrôle automatique de stabilitéEO
Commande de la fonction ASC (
68)
9 Commande du compteur |
2 |
||
kilométrique ( 55) |
|||
avec ordinateur de |
|
|
|
15 |
|||
bordEO |
|||
|
|
||
Commande de l'ordinateur |
|
|
|
de bord ( 58) |
|
|
|
|
Vues d'ensemble |
||
2
16
Vues d'ensemble
Commodo côté droit
1avec poignées chauffantesEO
Commande du chauffage des poignées (
66)
2avec chauffage de selleEO
Commande du chauffage de la selle du pilote (
67)
3Interrupteur d'arrêt d'urgence (
65)
4Bouton de démarreur (
88)
2
17
Vues d'ensemble
2
18
Vues d'ensemble
Sous la selle
1Livret de bord
2Tableau des charges utiles (sous le livret de bord)
3Tableau des pressions de gonflage des pneus
4Réservoir de liquide de frein arrière (
122)
5avec chauffage de selleEO
Commande du chauffage de la selle du passager
(
67)
6Rangement du kit crevaison (AO)
7Outillage de bord (
116)
8Support pour casque (
83).
9Orifice de remplissage d'huile moteur (
118) Jauge à huile (
117)

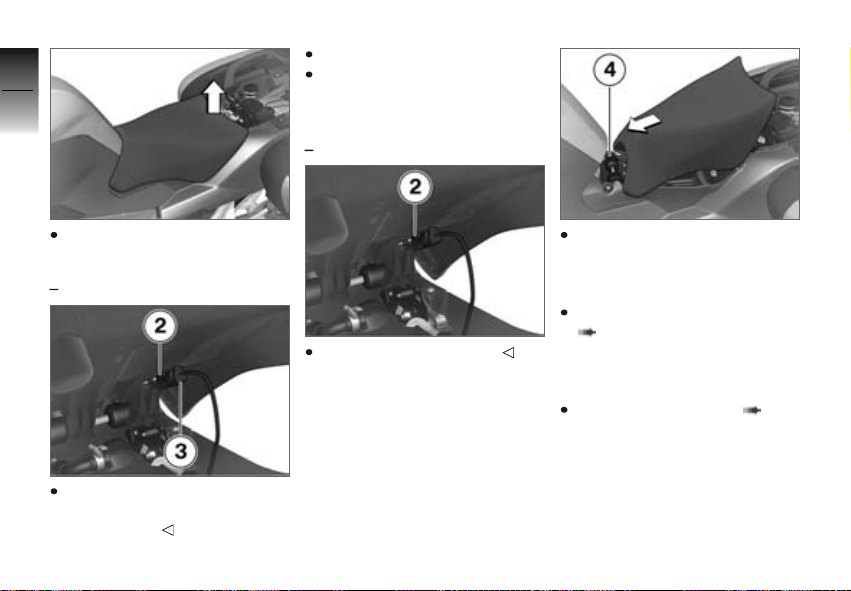

10Réglage en hauteur de la selle pilote (
72)
2
19
Vues d'ensemble
2
20
Vues d'ensemble
Combiné d'instruments
1Indicateur de vitesse
2Témoins (
24)
3Affichage du régime
4Témoin DWA (EO, voir notice d'utilisation DWA)
5Commande de l'horloge (
55)
Réglage de la luminosité (
58)
6Visuel multifonctions (
24)
7Commande du compteur
kilométrique (
55)
8Capteur de luminosité ambiante (pour ajuster la luminosité de l'éclairage des instruments)
9avec régulation de la vitesse du véhiculeEO
Témoin du régulateur de vitesse (
70)
L'éclairage du combiné |
2 |
||
d'instruments est équipé |
|||
d'une inversion jour/nuit |
|
|
|
21 |
|||
automatique. |
|||
|
|
||
|
Vues d'ensemble |
||
2
22
Vues d'ensemble
Projecteur
1Feu de position
2Feu de croisement
3Feu de route
Affichages
Affichages standard . . . . . . . . . . . . . . . . . 24
Affichages avec l'ordinateur de
bord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Affichages avec contrôle de la pression des pneus RDC . . . . . . . . . . . . . . . . 26
Affichages avec chauffage des poignées . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Affichages avec chauffage de
siège. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Témoin avec régulation de
vitesse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

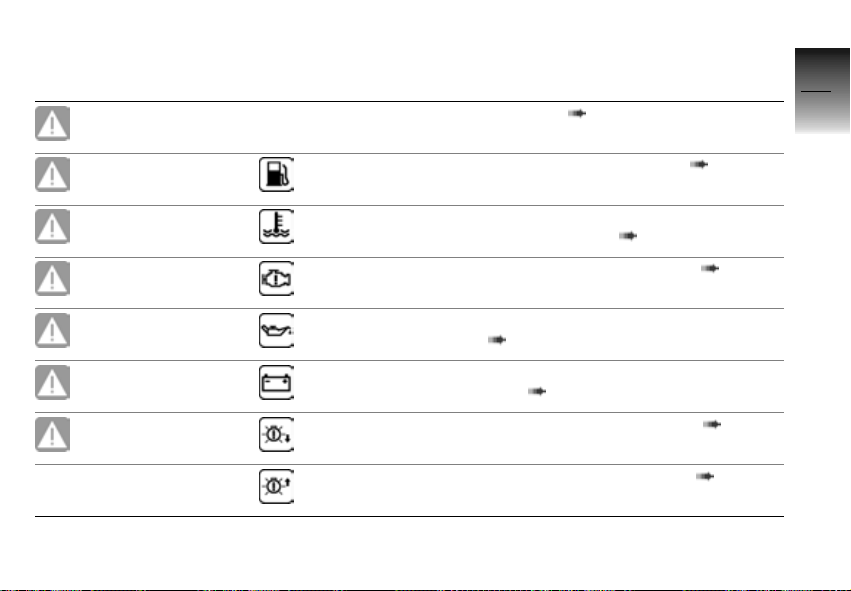

Voyants d'avertissement
standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Voyants d'avertissement de l'ordinateur de bord . . . . . . . . . . . . . . . . . . . . . . . . 34
Voyants d'avertissement ABS. . . . . . . 36 Voyants d'avertissement ASC . . . . . . 39
3
Voyants d'avertissement RDC . . . . . . 41
23
Voyants d'avertissement DWA (alarme antivol) . . . . . . . . . . . . . . . . . . . . . . 47
Affichages
3
24
Affichages
Affichages standard

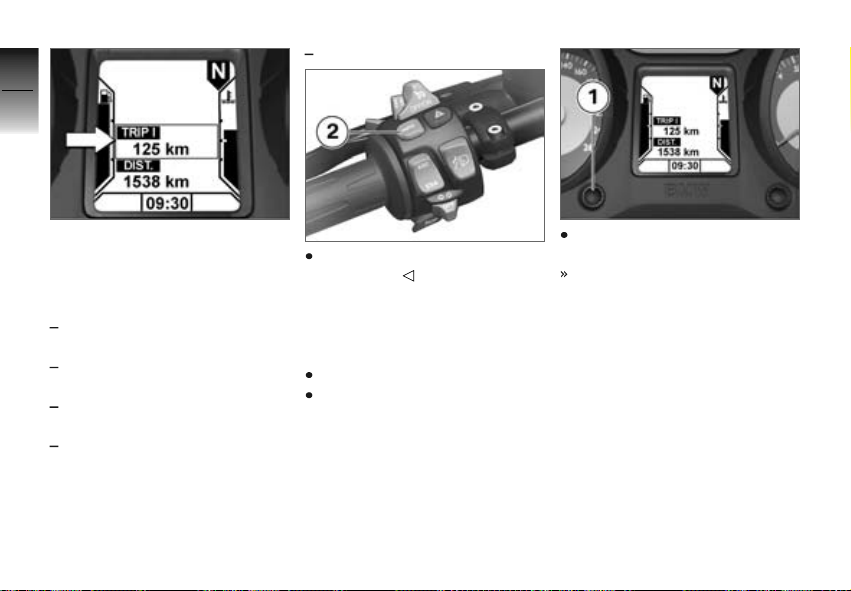

Visuel multifonctions
1Niveau d'essence (
24)
2Affichage position BV (
24)
3Température du liquide de refroidissement (
24)
4Montre (
55)
5Compteur kilométrique total
6Totalisateur kilométrique (
55)
Témoins
1Clignotant gauche
2Feu de route
3Ralenti
4Clignotant droit

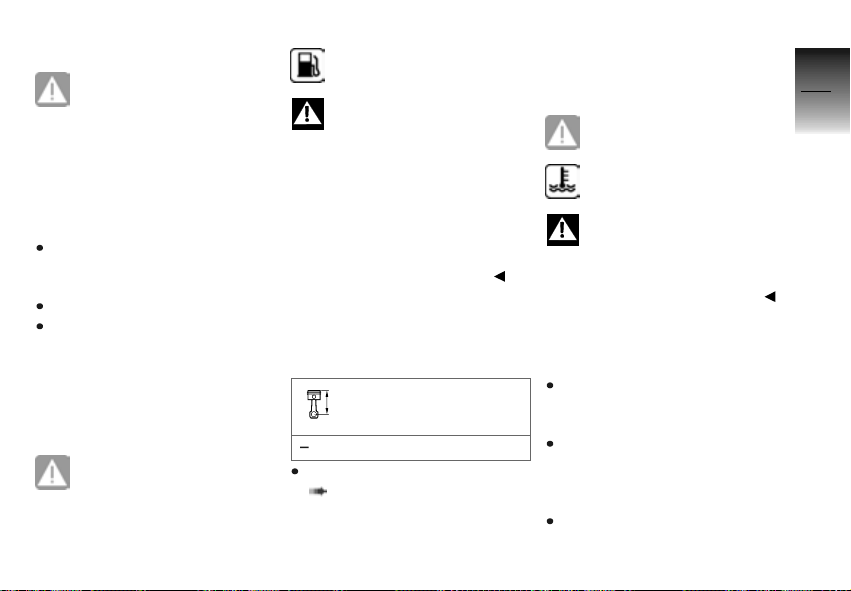

Niveau d'essence
La colonne située sous le pictogramme de la pompe à essence indique la quantité de
carburant restante.
Après avoir fait le plein d'essence, l'ancien niveau de remplissage est encore affiché pour un court instant, avant l'actualisation de l'affichage.
Affichage position BV
Le rapport engagé ou N pour point mort s'affiche.
Si aucun rapport n'est engagé, le témoin de ralenti
s'allume en plus.
Température du liquide de refroidissement
La colonne située sous le symbole de température
indique la température du liquide de refroidissement.
Affichage de service
Si le temps restant jusqu'au prochain service est inférieur à un mois, la date de service est affichée pendant un court instant à la suite du Pre-Ride-Check.
Le mois et l'année sont affichés avec l'inscription SERVICE ;
pour cet exemple, l'affichage est « Mars 2007 ».
En présence de kilométrages annuels élevés, il peut éventuellement arriver de devoir avancer
la date d'échéance d'un service. Si le kilométrage pour le service avancé est inférieur à 1000 km, les kilomètres restants sont décomptés par pas de 100 km et affichés pendant un court instant à la suite du Pre-Ride-Check.
Si l'échéance de service a été dépassée, le voyant général s'allume (en jaune) en plus de l'affichage de la date et du kilométrage. L'indication "Service" est affichée durablement.
Si l'affichage de service apparaît déjà plus d'un mois
avant la date de service, la date enregistrée dans le combiné d'instruments doit être réglée. Cette situation peut apparaître lorsque la batterie a été déconnectée pendant une période plus ou moins longue.
Pour régler la date, adressezvous à un atelier spécialisé, de préférence à un concessionnaire BMW Motorrad.

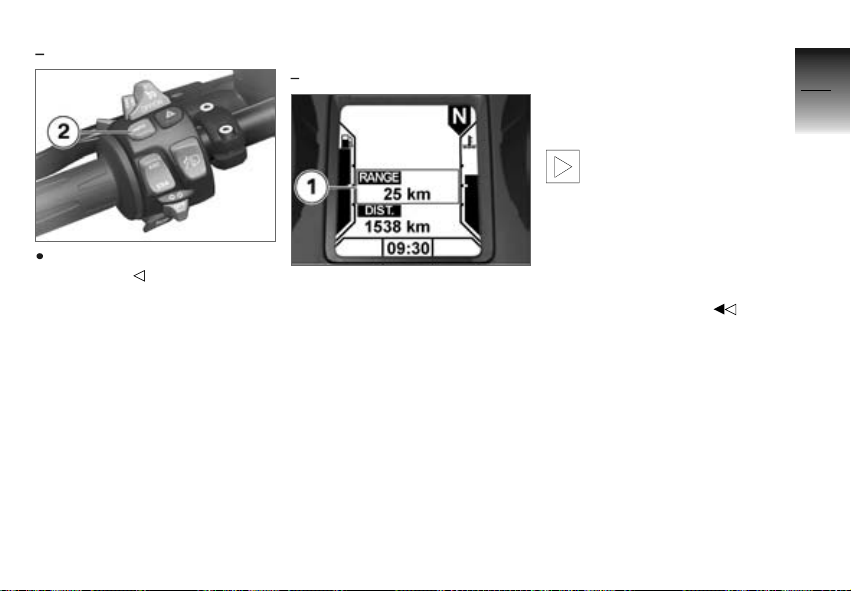

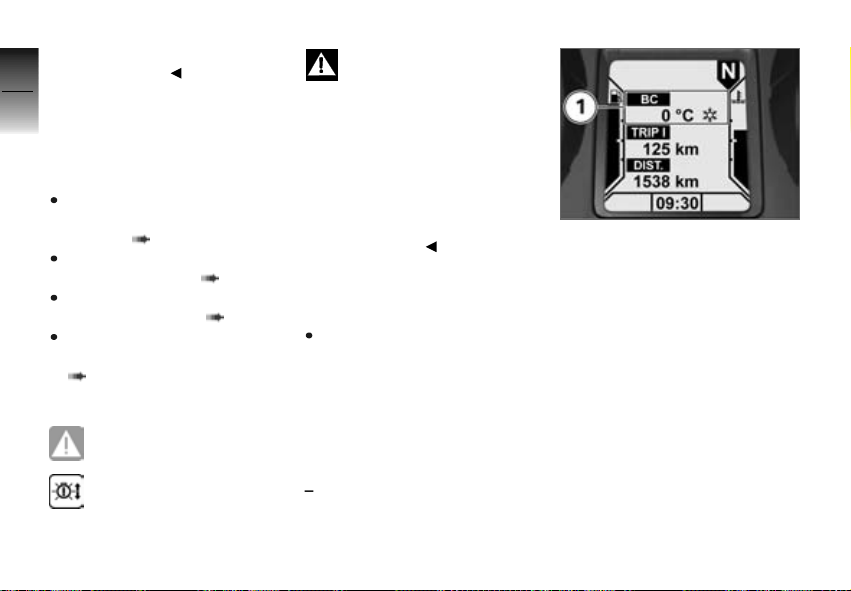

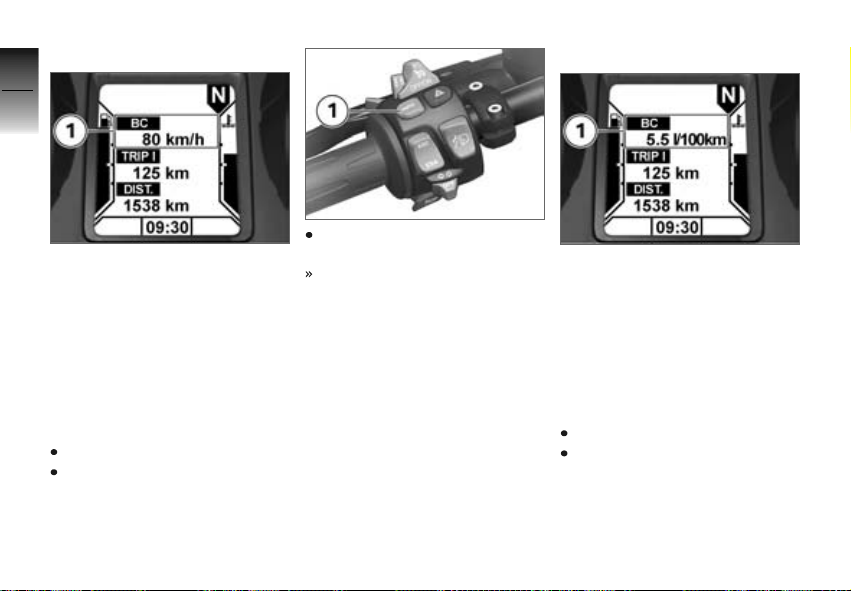

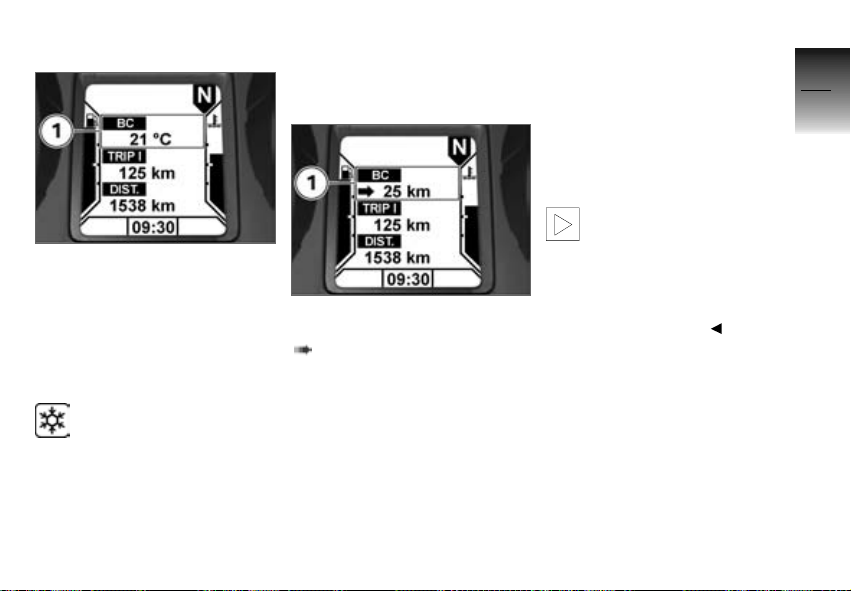

Affichages avec l'ordinateur de bord
avec ordinateur de bordEO
3
25
Affichages
3
26
Affichages
1Zone d'affichage de l'ordinateur de bord (
58)
Affichages avec contrôle de la pression des pneus RDC
Possibilité d'affichage 1
avec contrôle de la pression des pneus (RDC)EO
sans ordinateur de bordEO
1avec contrôle de la pression des pneus (RDC)EO

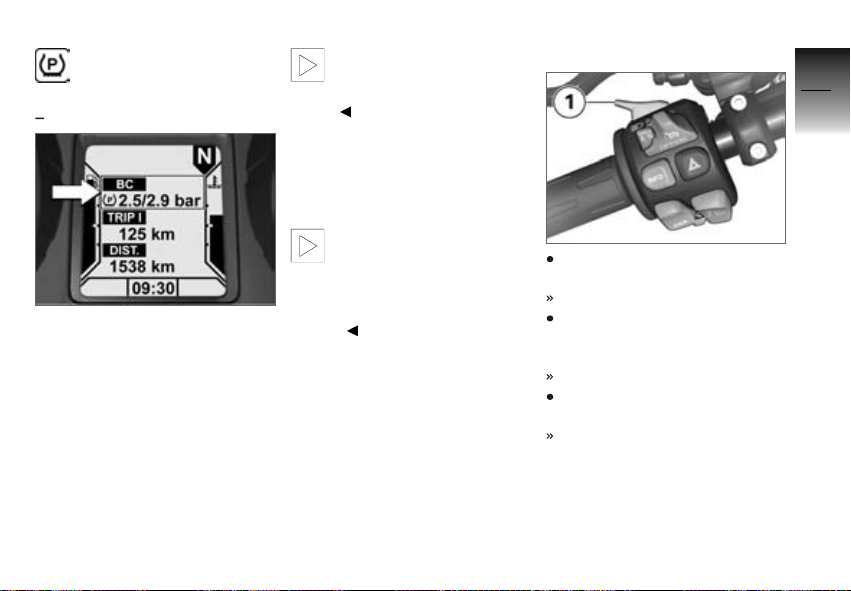

Affichage des pressions de gonflage des pneus (
62)
Les pressions de gonflage des pneus sont représentées avec compensation en tem-
pérature (voir chapitre "La technique en détail").

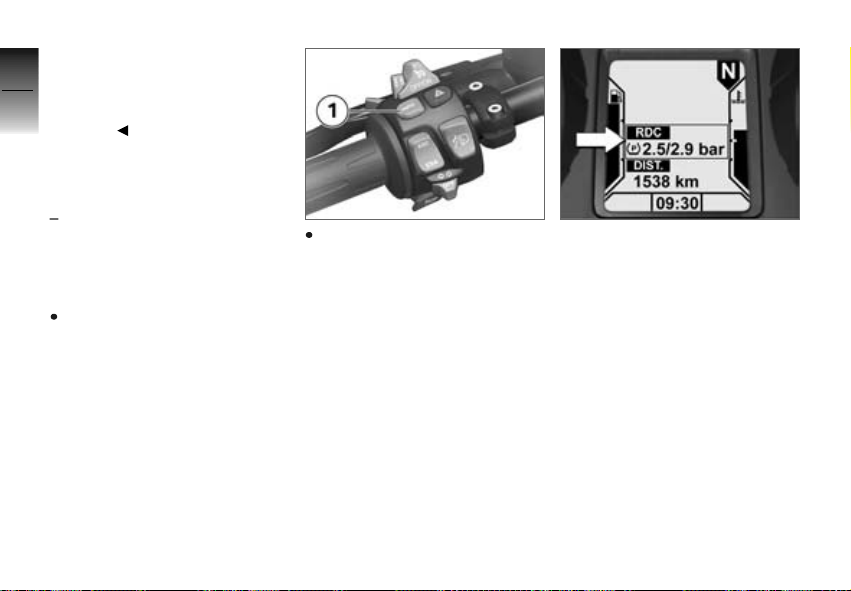

Possibilité d'affichage 2
avec contrôle de la pression des pneus (RDC)EO
avec ordinateur de bordEO
1avec contrôle de la pression des pneus (RDC)EO
Affichage des pressions de gonflage des pneus (
62)
Les pressions de gonflage des pneus sont représentées avec compensation en tem-
pérature (voir chapitre "La technique en détail").

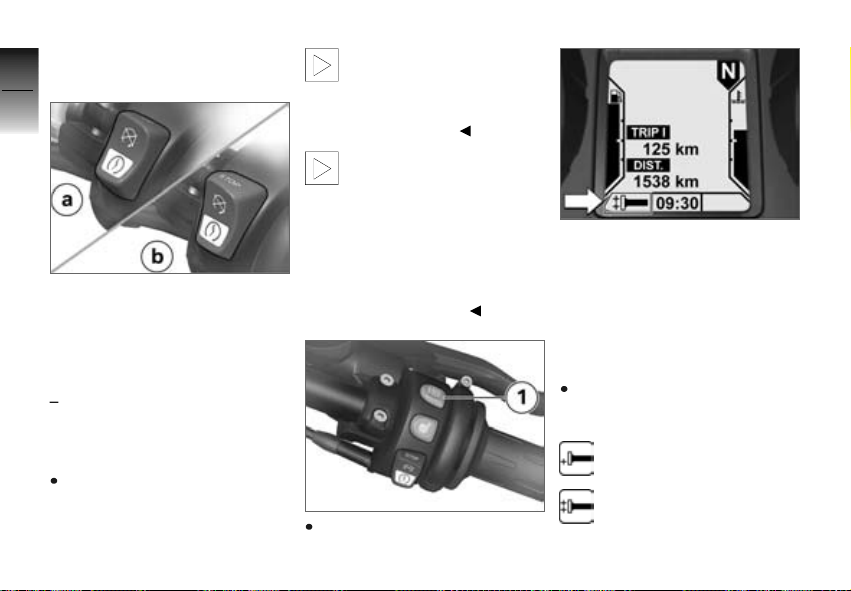

Affichages avec chauffage des poignées
avec poignées chauffantesEO
1Représentation des niveaux de chauffage (
66)

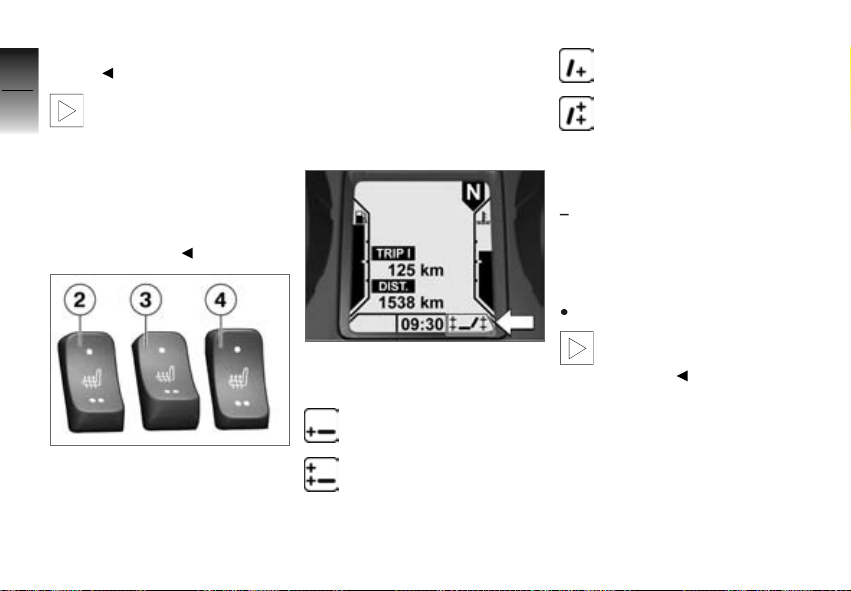

Affichages avec chauffage de siège
avec chauffage de selleEO
1 Représentation des niveaux 1 |
Témoin du régulateur de |
de chauffage ( 67) |
vitesse |
Témoin avec régulation de vitesse
avec régulation de la vitesse du véhiculeEO
3
27
Affichages
3
28
Affichages

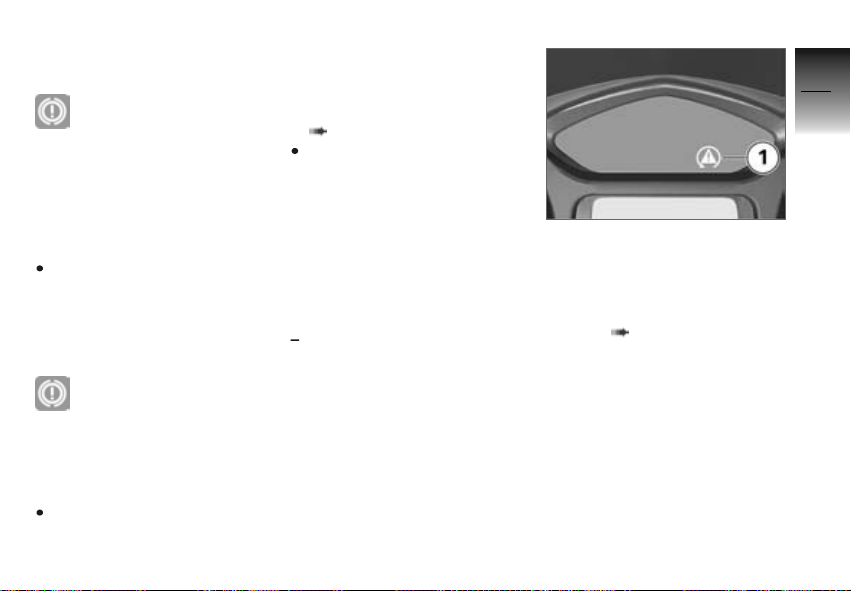

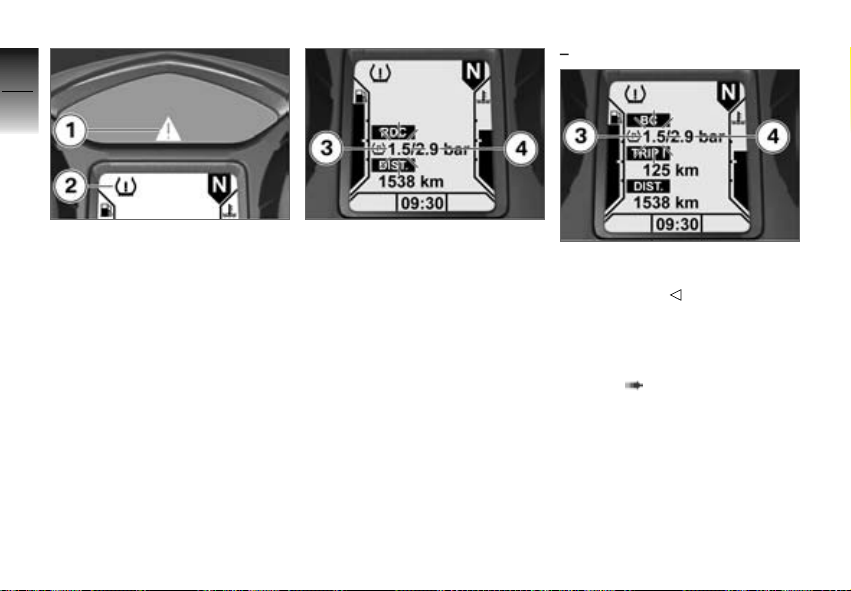

Voyants d'avertissement standard
Affichage

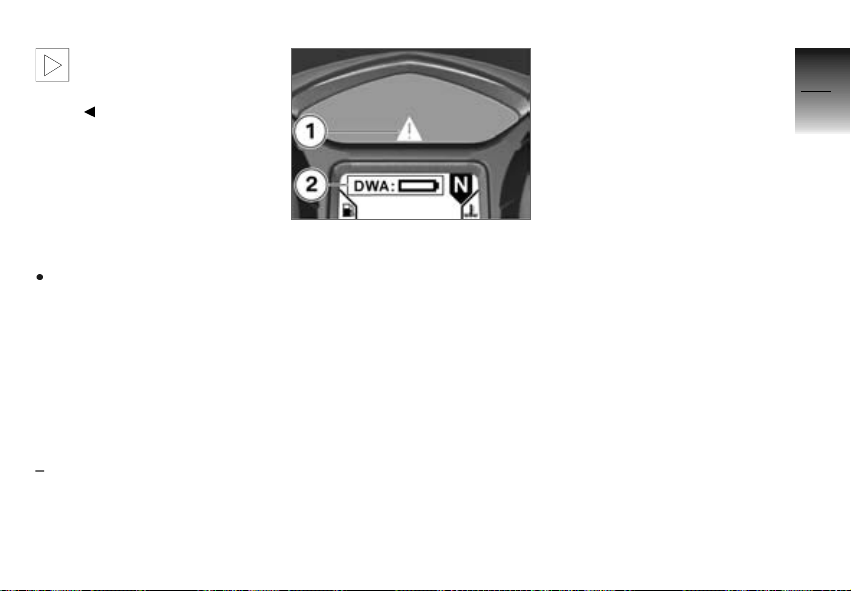

Les avertissements sont signalés par le voyant d'alerte général 1 en relation avec l'un des symboles d'avertissement 2. Le voyant d'alerte général s'allume en rouge ou en jaune, en fonction de l'urgence de l'avertissement. Si plusieurs avertissements sont présents, tous les voyants et symboles d'avertissement correspondants sont affichés. Le voyant général est
affiché en fonction de l'avertissement le plus urgent.
Vous trouverez un aperçu des avertissements possibles sur la page suivante.
Loading...
