Sommaire
Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Contenu de la boîte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Précautions d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Assistance technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Configuration requise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Voyants lumineux / Boutons / Connecteurs . . . . . . . . . . . . . . . . . . . . . . . . . 6
Mise en place de l’adaptateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Branchement de l’adaptateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Création et sécurisation du réseau CPL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

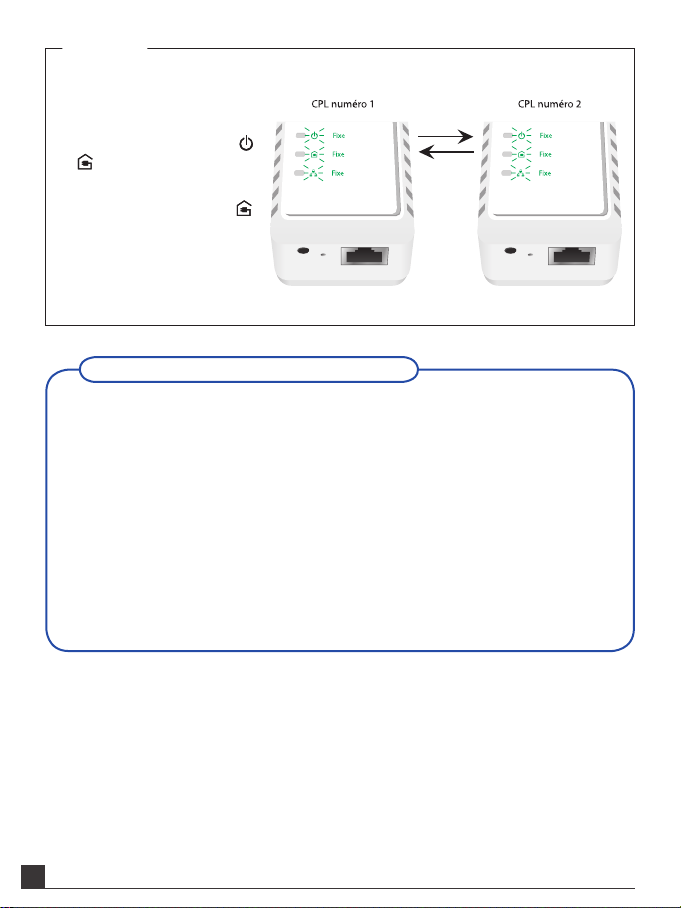

Application 1 : appairage entre deux adaptateurs . . . . . . . . . . . . . . . . . . . . . . . . .9

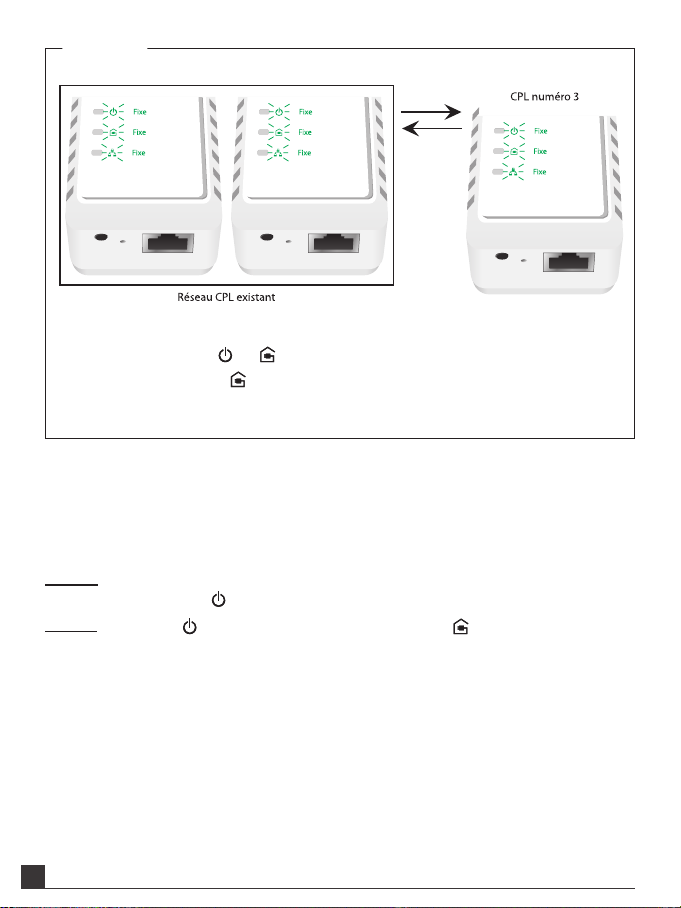

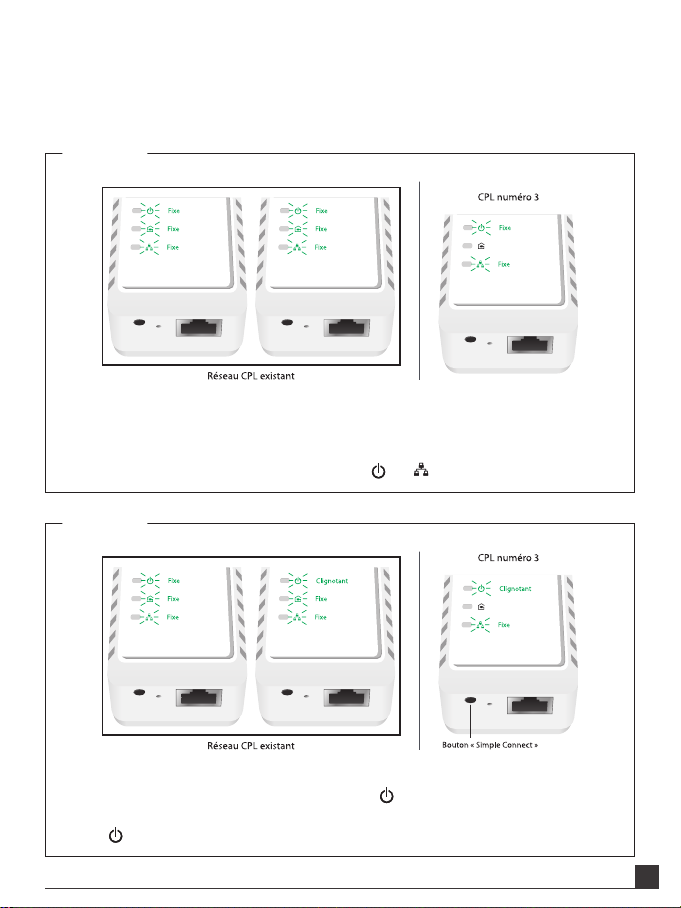

Application 2 : ajout d’un adaptateur au réseau existant . . . . . . . . . . . . . . . . . .11
Application 3 : restauration du mot de passe réseau
en configuration d’usine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

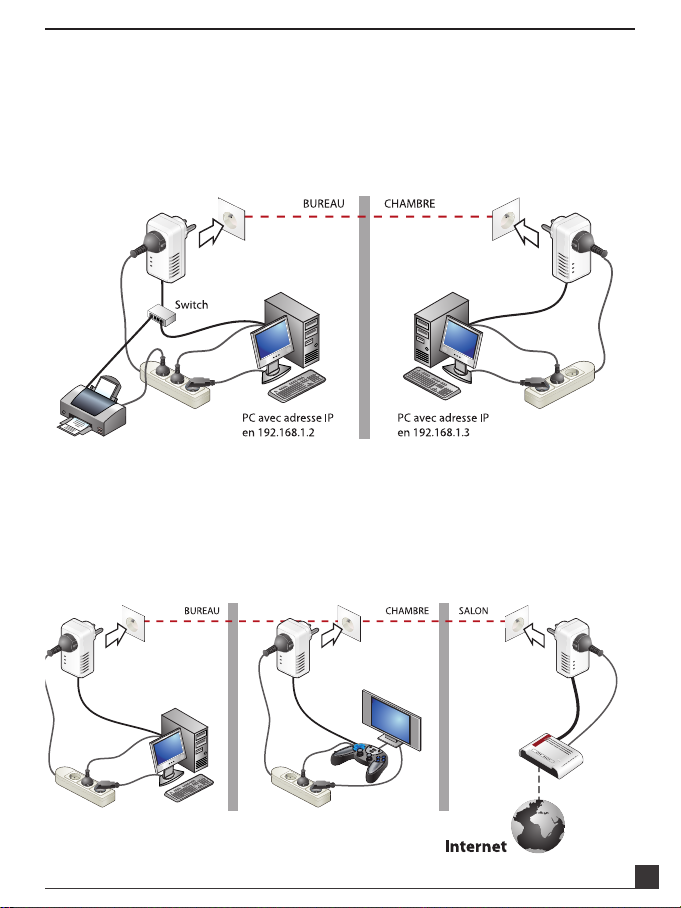

Types d’applications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Application 1 : transfert de fichiers et partage d’imprimante . . . . . . . . . . . . . . .13
Application 2 : partage d’une connexion Internet et jeux en réseau . . . . . . . . . .13
Installation de l’utilitaire (optionnelle) . . . . . . . . . . . . . . . . . . . . . . . 14

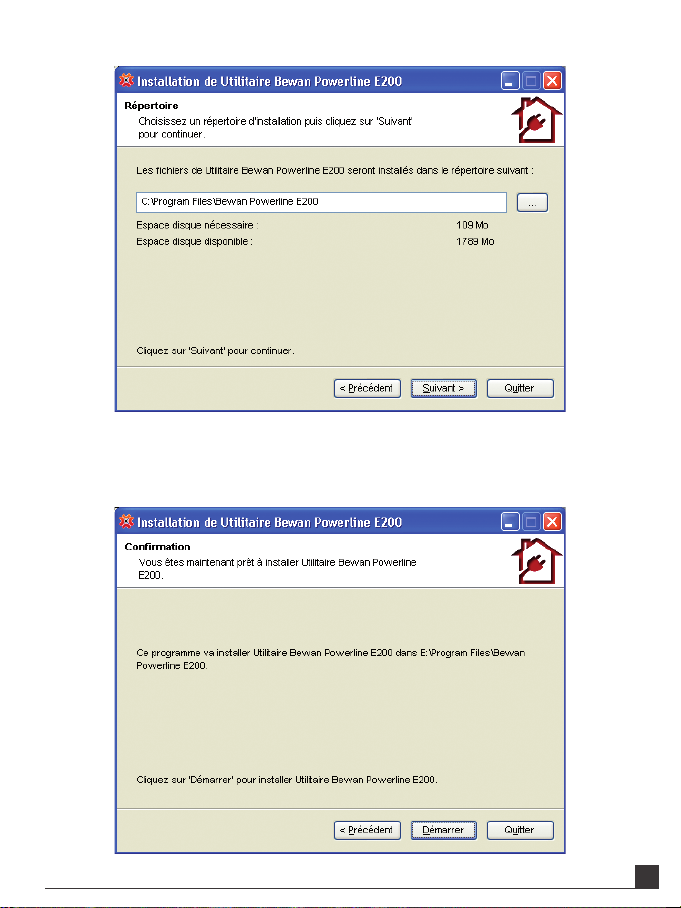

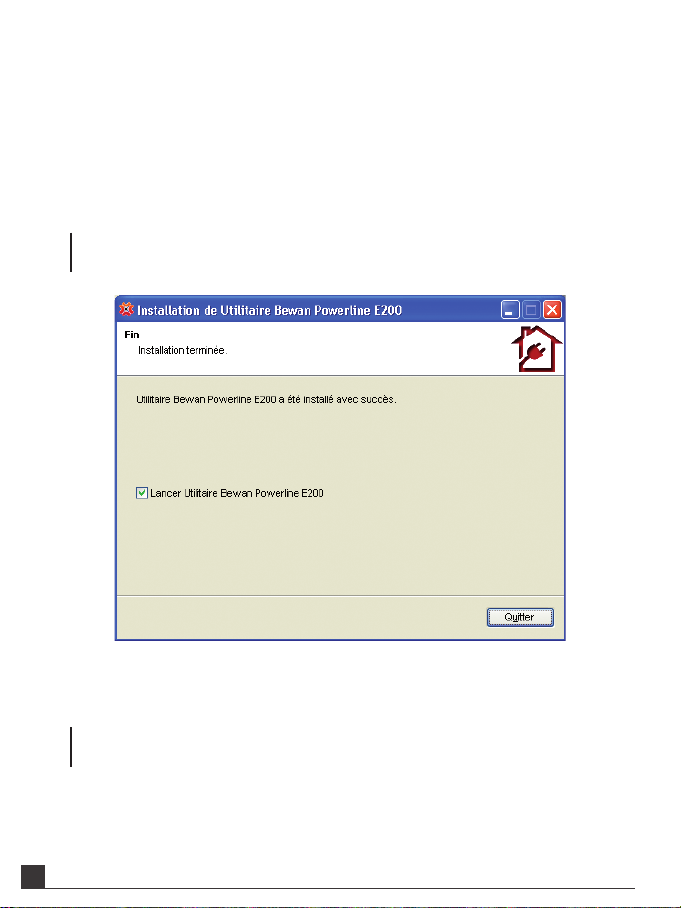

Installation logicielle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Configuration de l’utilitaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

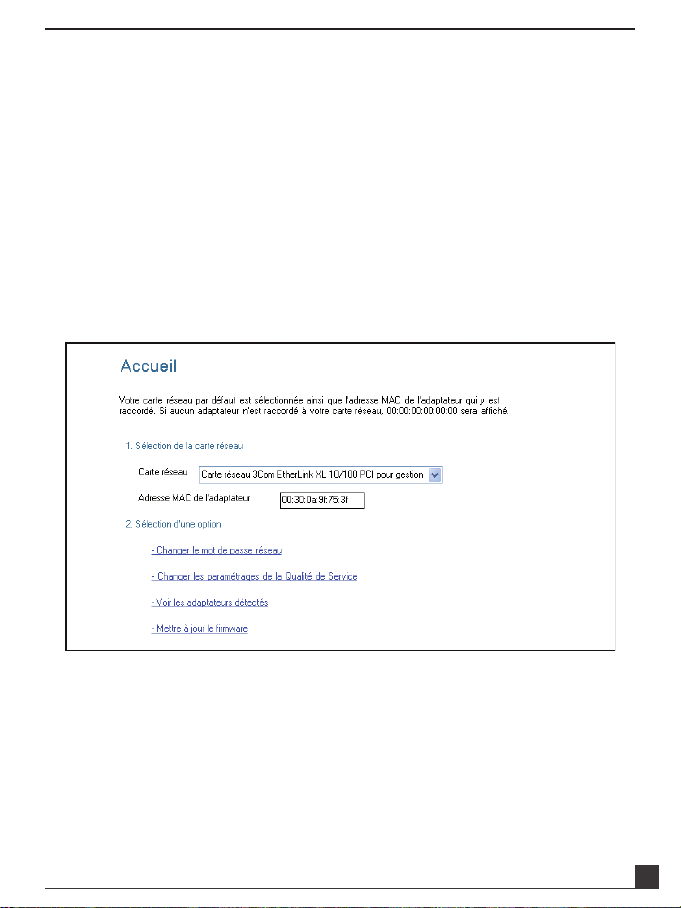

Page “Accueil” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

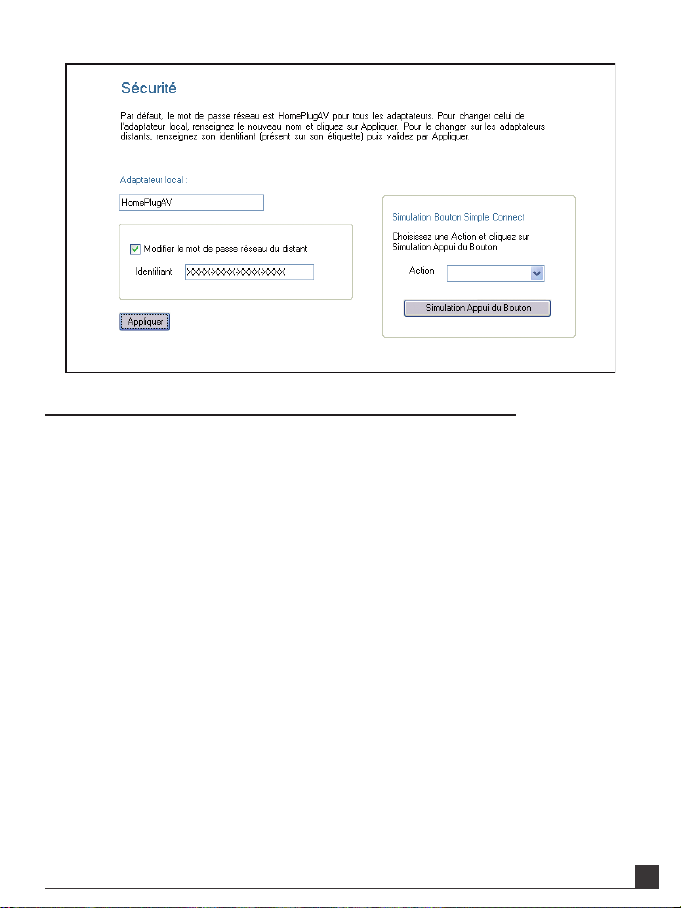

Page “Sécurité”. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

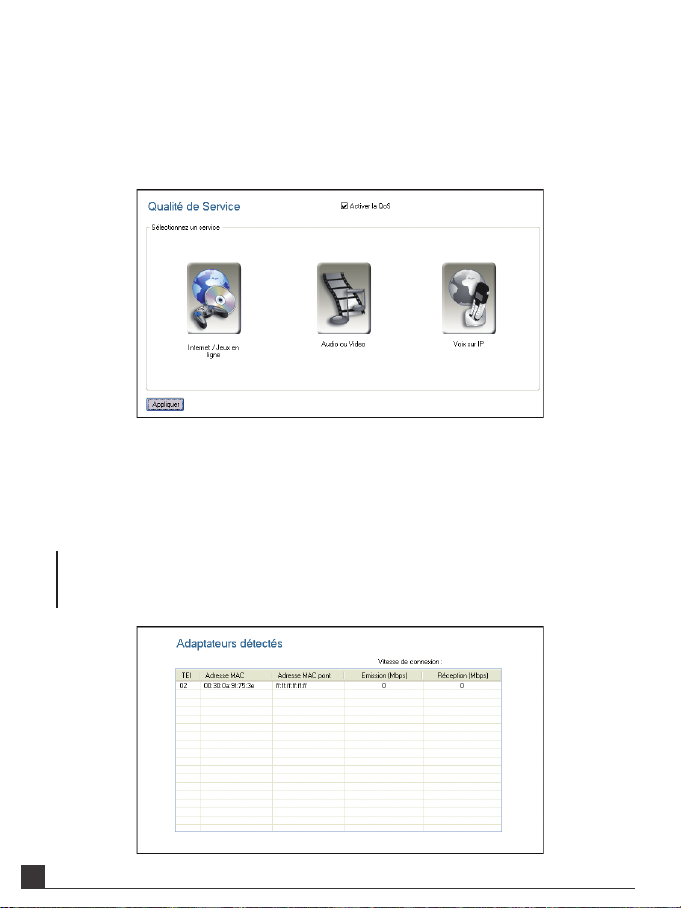

Page “Qualité de Service” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Page “Diagnostic” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

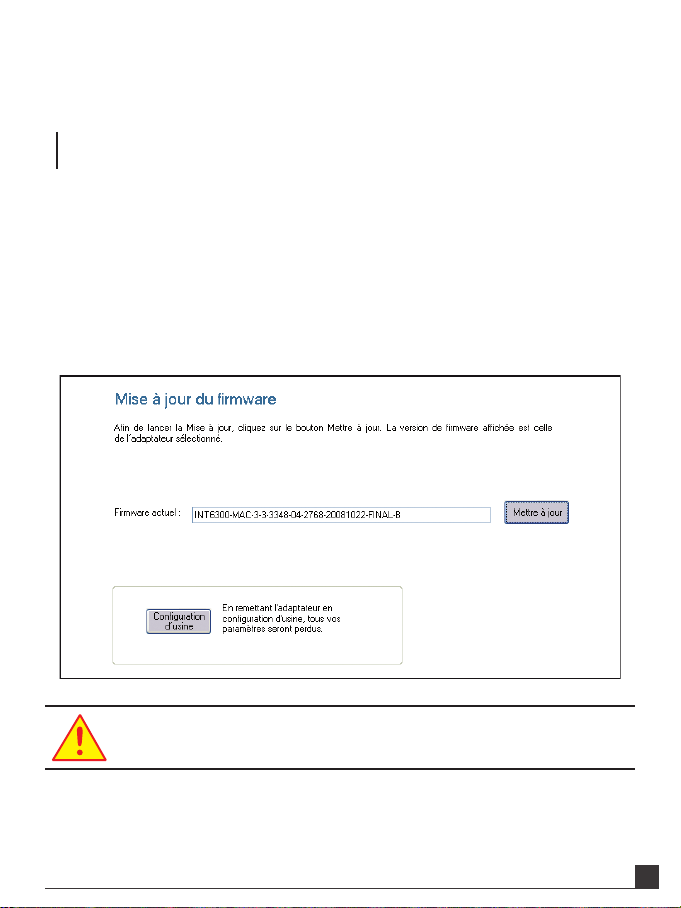

Page “Mise à jour” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Configuration des ordinateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

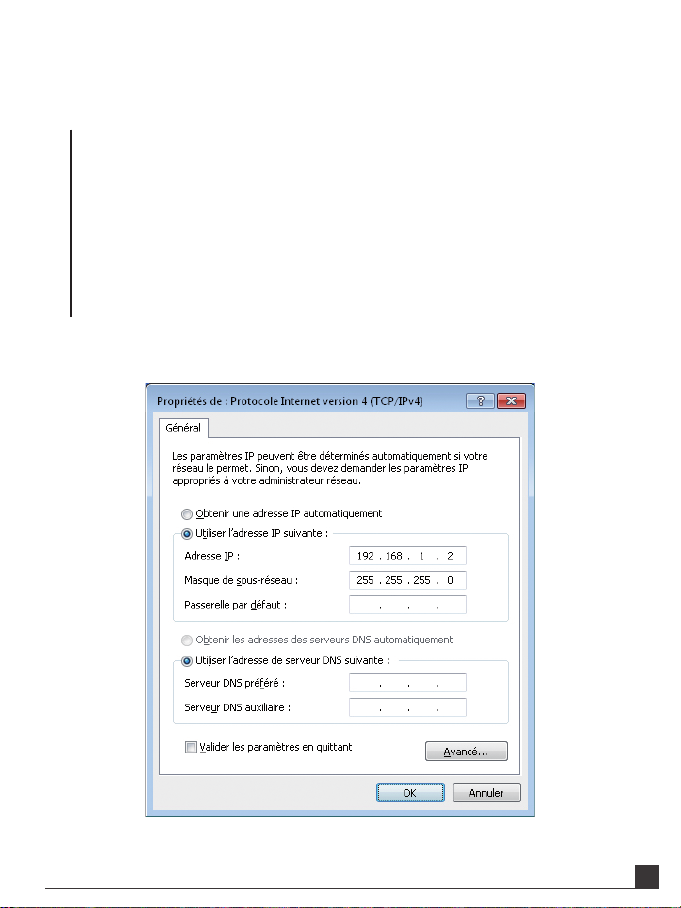

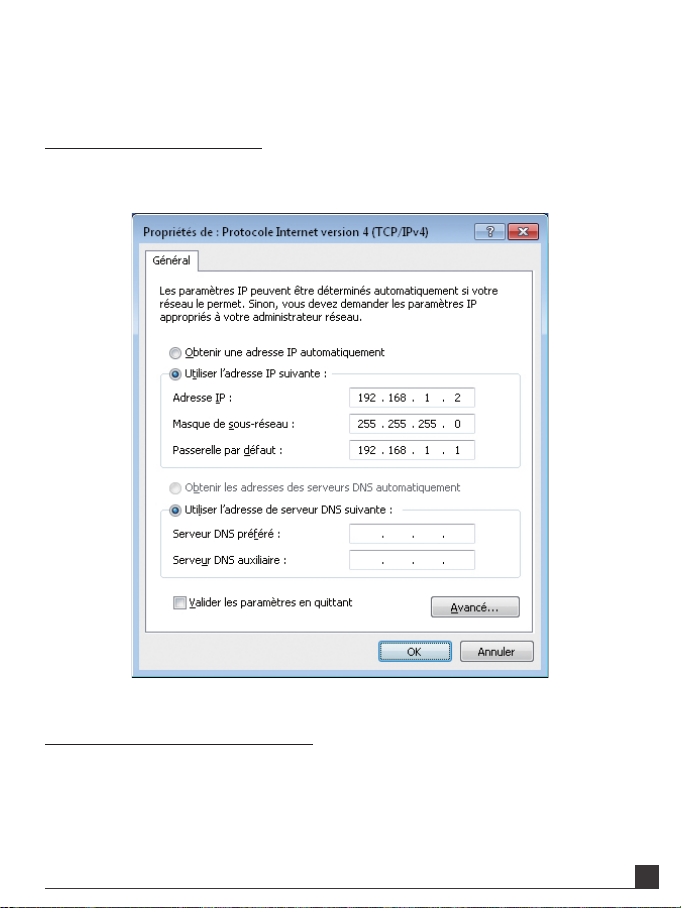

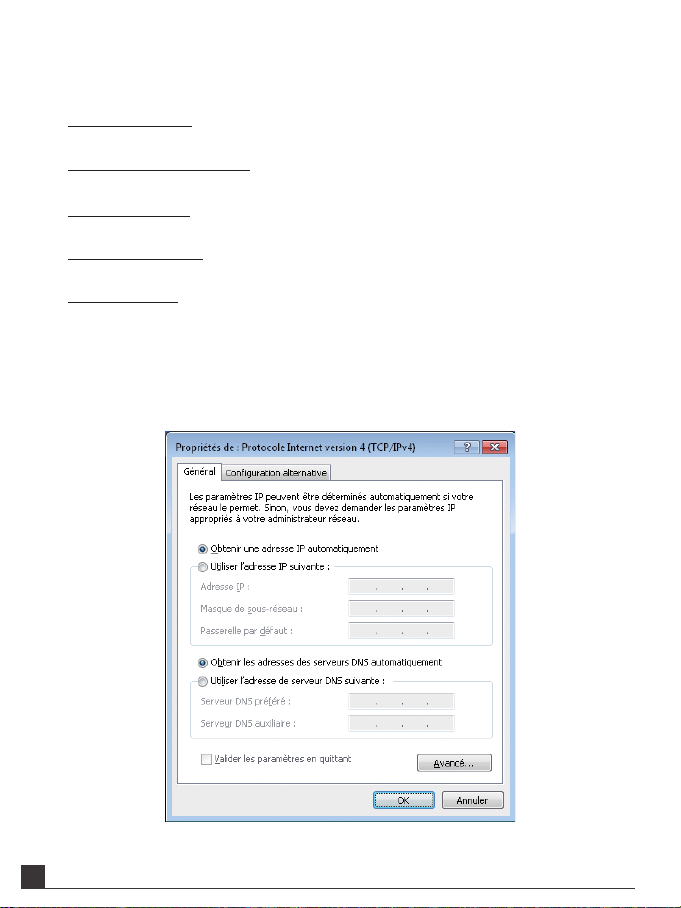

Configuration sous Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

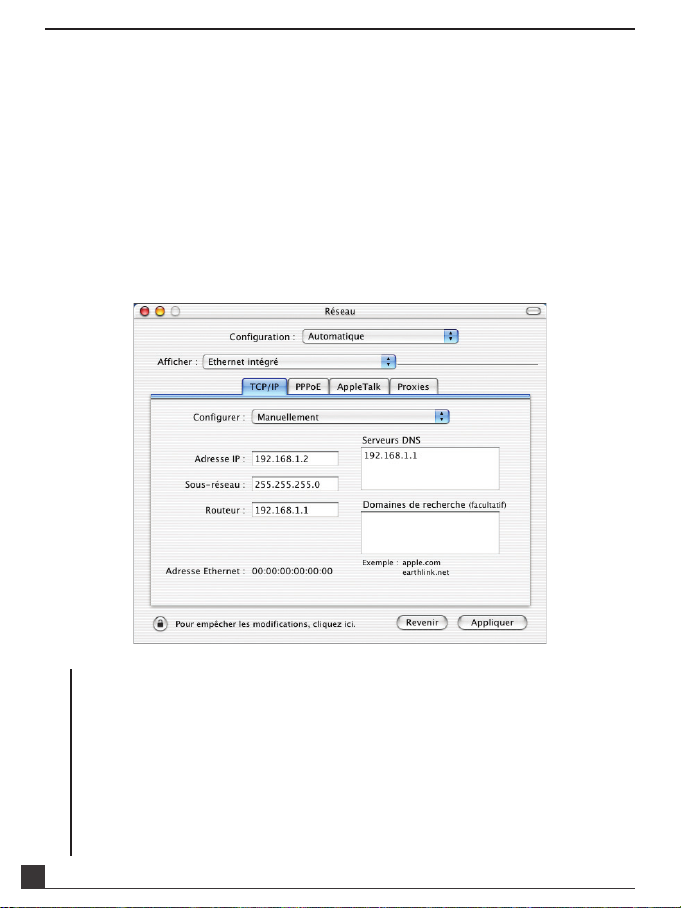

Configuration sous Mac OS X . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Déclaration de conformité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Dispositions légales
Les conditions d’utilisation de la Documentation (la description fonctionnelle, les instructions
d’installation et d’utilisation du Logiciel sur support papier ou électronique, rédigée en langue française)
sont décrites dans le contrat et les licences de Logiciel et sont applicables :
•
au Client utilisant le Logiciel soit en l’ayant acquis directement auprès de Bewan systems (ci-après
dénommée « Bewan »), soit par l’intermédiaire d’Opérateurs (tout opérateur de communications
électroniques passant commande de Produits ou de Services auprès de Bewan qui fournit au Client
Final un Produit ayant fait l’objet de transformation en vue d’en faire un produit de l’opérateur) ou de
Distributeurs (l’intermédiaire qui fournit en l’état le Produit au Client Final),
•
quelle que soit la domiciliation du Client (Client Final ou Client : le titulaire final du Produit).
Les présentes conditions sont régies par le droit français.
La Documentation est soumise aux règles du droit de la propriété intellectuelle.
Le nom de marque de l’auteur ainsi que la marque du Produit ou du Logiciel sont protégés au titre du
droit de la propriété intellectuelle.
Le Client bénéficie d’un droit non exclusif et non cessible d’utilisation de la Documentation (consultation,
mais en particulier pas de reproduction ni de diffusion à titre commercial ou non, à titre gracieux ou
onéreux, y compris en prêt, ni de traduction, ni d’adaptation), suivant la destination du Produit et/ou du
Logiciel et dans les conditions décrites dans le contrat de licence de Logiciel ou le contrat de vente du
Produit.
La Documentation pourra être adaptée par Bewan dans le cadre de la garantie du Produit et/ ou du
Logiciel, dans le cadre des conditions générales de garantie que le Client aura acceptées.
Le Client reçoit la Documentation en l’état et accepte une exonération totale de la responsabilité pour tout
dommage, direct ou indirect, sur la Documentation du Produit et/ou du Logiciel, et plus particulièrement
sur les Documentations des Logiciels Libres et des Logiciels Tiers.
Copyright © 2010, Bewan systems. Tous droits réservés.
Edition mars 2010.
•
Bewan systems est une marque déposée.
•
Microsoft et Windows sont des marques déposées de Microsoft Corporation aux Etats-Unis et/ou dans
d’autres pays.
•
Macintosh est une marque d’Apple Computer, Inc. déposée aux Etats-Unis et dans d’autres pays.
De même, les noms des produits cités dans ce manuel à des fins d’identification peuvent être des marques
commerciales, déposées ou non par leurs propriétaires respectifs.
Le matériel que vous avez acheté ne doit pas être jeté avec les ordures ménagères. Vous devez le rapporter à votre
distributeur, en cas de remplacement, ou le déposer dans un point de collecte approprié pour le traitement, la
valorisation ou le recyclage des déchets EEE (Equipements Electriques et Electroniques).
Vous faîtes ainsi un geste pour l’environnement, en contribuant à la préservation des ressources naturelles et à la
protection de la santé humaine.
Avant de commencer
Félicitations, vous venez d’acquérir l’adaptateur CPL Bewan Powerline S200
permettre de créer facilement un réseau local à la maison ou au bureau sans avoir à poser de
nouveaux câbles. La technologie CPL (Courant Porteur en Ligne) utilise le réseau électrique
existant, c’est-à-dire vos prises de courant classiques déjà disponibles, afin de relier de
manière simple et rapide des matériels disposant d’une interface Ethernet (ordinateurs, box,
imprimantes, routeurs, consoles de jeux, scanners,...).
Vous pouvez ainsi facilement partager une connexion Internet haut débit, échanger des
fichiers, partager une imprimante ou encore jouer en réseau (liaison de consoles de jeux).
Grâce à sa prise de courant intégrée, d’autres périphériques ou des rallonges multiprises
peuvent être raccordées à l’adaptateur tout en les protégeant des surtensions et des parasites
électriques. De cette manière également, aucune prise de courant n’est perdue.
Le débit théorique maximum de 200 Mbps* associé à la fonction QoS permettent d’utiliser
des applications très exigeantes en termes de débit, telles que l’Internet haut débit, la TV ou
la téléphonie et d’optimiser les performances.
Aucun pilote n’est requis pour faire fonctionner l’adaptateur puisque l’ordinateur, quel
que soit son système d’exploitation, possède déjà tous les composants nécessaires au
bon fonctionnement de la connexion. L’utilitaire fourni (fonctionnant uniquement sous
Windows) vous permet de modifier le mot de passe de votre réseau CPL et de mettre à jour
le firmware.
Important : à noter que le Bewan Powerline S200
)
Maxx
n’est pas compatible avec
le Bewan Powerline Ethernet (14 Mbps) ou le Bewan Powerline E85. S’ils peuvent
cohabiter sur le même réseau électrique, ils ne peuvent pas communiquer entre eux.
Contenu de la boîte
•
1 adaptateur pour le Bewan Powerline S200
Bewan Powerline S200
•
ce Guide de l’utilisateur,
•
1 câble Ethernet RJ45 pour le Bewan Powerline S200
Maxx
Duo garanti(s) 2 ans,
pour le pack Bewan Powerline S200
matériel Ethernet,
un CD-ROM Bewan Powerline contenant l’utilitaire de l’adaptateur pour Windows,
•
une carte contenant les Conditions Générales de Garantie du produit.
•
Remarque : si l’un de ces éléments manque ou est endommagé, prenez contact avec
)
votre revendeur ou avec le service client de Bewan.
* le débit réel varie en fonction de multiples facteurs
Guide de l’utilisateur
Maxx
Single ou deux adaptateurs pour le pack
Maxx
Maxx
Duo, permettant de relier l’(es) adaptateur(s) au
Single ou 2 câbles Ethernet RJ45
Maxx
. Il va vous
3
Précautions d’utilisation
Lisez attentivement les instructions de sécurité suivantes avant d’installer ou d’utiliser
l’adaptateur. Veillez à respecter scrupuleusement les précautions d’emploi.
Emplacement
Evitez d’utiliser, de placer et de conserver l’adaptateur dans des endroits exposés à des
•
températures élevées ou près de sources de chaleur. Des températures élevées risquent de
déformer le boîtier. La température maximum ne doit pas dépasser 40°C.
•
Evitez d’installer l’adaptateur dans un endroit humide et poussiéreux.
•
N’obturez jamais les fentes et ouvertures présentes sur l’adaptateur qui servent à l’aération
et au dégagement de la chaleur.
•
L’emplacement de la prise de courant secteur doit être facilement accessible.
•
Conservez l’adaptateur hors de portée des enfants.
Entretien et maintenance
Veillez à ne pas ouvrir, désassembler ou modifier une partie de l’adaptateur. Les inspections
•
internes, les modifications et les réparations doivent être impérativement effectuées par des
techniciens agréés et qualifiés. L’ouverture de l’adaptateur ou toute modification interne
entraînera la perte de la garantie.
•
Pour nettoyer l’adaptateur, débranchez-le de la prise secteur.
N’utilisez pas certains produits chimiques pouvant endommager les matières plastiques.
N’utilisez pas de substances contenant de l’alcool, du benzène, du diluant ni d’autres
produits inflammables.
•
Ne mettez pas l’adaptateur en contact avec de l’eau ou d’autres liquides. Aucun liquide
ne doit pénétrer à l’intérieur de l’adaptateur. Si la partie externe entre en contact avec un
liquide, essuyez-le à l’aide d’un chiffon doux et absorbant.
Alimentation et câbles
N’utilisez pas votre adaptateur pendant un orage.
•
La tension secteur doit correspondre aux indications figurant sur la plaque signalétique
•
de l’adaptateur.
Pour brancher vos matériels, utilisez toujours le câble Ethernet fourni.
•
Veillez à ce que le(s) câble(s) Ethernet soi(en)t dans une position qui évite que quelqu’un
•
puisse trébucher ou marcher dessus.
Lorsque vous débranchez le(s) câble(s) Ethernet, tenez la partie solide. En tirant sur la
•
partie flexible, vous pouvez denuder le fil.
Débranchez immédiatement l’adaptateur si celui-ci se mettait à dégager de la fumée.
•
4
Guide de l’utilisateur
Assistance technique
Le
Bewan Powerline S200
afin de pouvoir être utilisés tant par les particuliers que par les professionnels.
Néanmoins, si vous rencontrez des difficultés lors de l’installation, nous vous conseillons :
de vous rendre tout d’abord sur le site Web de Bewan (http://www.bewan.fr) pour consulter
•
les FAQs et Tutoriaux propres au produit ou consulter le Support en ligne dans la partie
Assistance / Support en ligne.
de contacter ensuite, si nécessaire, l’assistance téléphonique sur le matériel assurée par
•
le Support Technique de Bewan au 08 92 16 22 92* (Coût de la communication : tarif
Audiotel 0,34 € TTC/min).
Remarque : pour bénéficier des mises à jour du produit, consultez le site Web de
)
Bewan.
Maxx
et sa documentation ont été conçus dans un souci de simplicité,
Configuration requise
Pour que l’adaptateur fonctionne, le protocole TCP/IP doit être installé sur les ordinateurs
qui composent le réseau.
Remarque : l’ordinateur ou le matériel auquel vous voulez relier le Bewan Powerline
)
Maxx
S200
doit avoir un port Ethernet, c’est-à-dire une carte réseau ou un adaptateur
réseau.
Pour configurer l’adaptateur via l’utilitaire fourni, votre ordinateur doit répondre aux
exigences suivantes :
1. Votre ordinateur possède un port Ethernet et un lecteur de CD-ROM.
2. Votre ordinateur doit fonctionner sous Windows XP, Vista ou 7.
Remarque : sous Windows XP, pour installer l’utilitaire, le Service Pack 2 doit être
)
déjà installé. Si ce n’est pas le cas, vous devez obligatoirement télécharger, puis installer
le patch disponible gratuitement sur le site Web de Microsoft.
3. Configuration minimum pour PC : Pentium III 300 MHz, avec 128 Mo de RAM.
* depuis la France uniquement. Voir les horaires d’ouverture sur www.bewan.fr
Guide de l’utilisateur
5

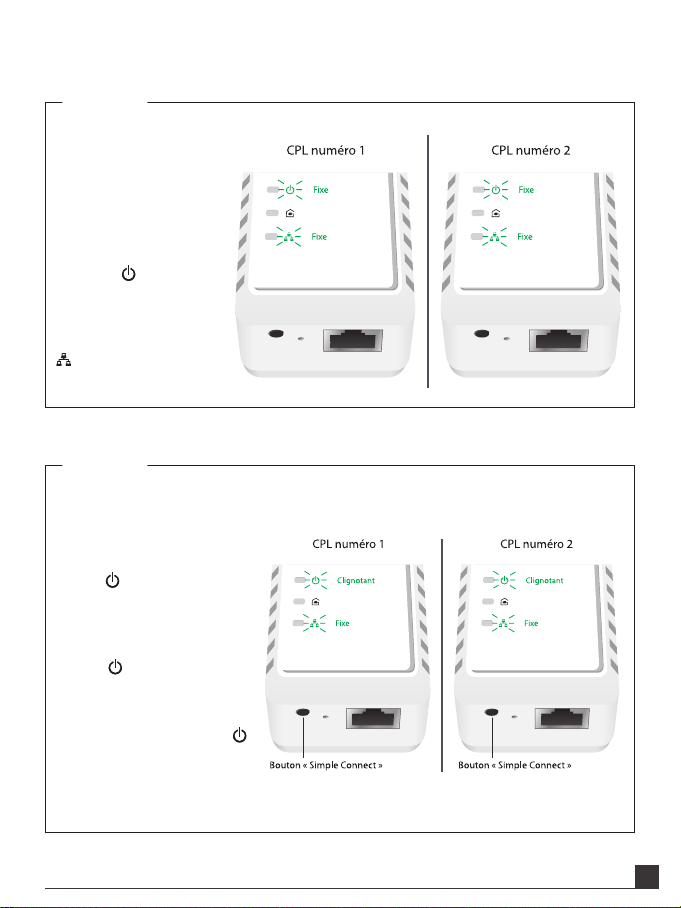

Voyants lumineux / Boutons / Connecteurs
L’adaptateur possède trois voyants lumineux qui vous indiquent à tout moment l’état de la
connexion et permettent éventuellement de diagnostiquer un défaut de fonctionnement.
Voyant Etat Description
Lorsque l’adaptateur est branché sur une prise
électrique.
Lorsque vous appuyez sur le bouton
« Simple Connect »
pour mettre l’adaptateur en attente d’appairage.
L’adaptateur n’est pas connecté au réseau CPL.
Eteint
L’adaptateur est connecté au réseau CPL en étant
associé à un autre adaptateur. Une fois que le matériel
fait partie du réseau,
la couleur du voyant vous permet
de connaître les performances de votre connexion :
Rouge : le débit est inférieur à 40 Mbps.
•
Orange : le débit est compris entre 40 et 105 Mbps.
•
Vert : le débit est supérieur à 105 Mbps.
•
Lors de la transmission des données sur le réseau CPL.
Lorsqu’aucun matériel disposant d’une interface
Eteint
Ethernet n’est raccordé.
Lorsqu’un ordinateur ou un autre matériel disposant
d’une interface Ethernet (box, console de jeux, scanner,
etc.) est raccordé au port Ethernet de l’adaptateur.
Lorsque des données sont émises ou reçues.
Power
Activité
Powerline
Activité
Ethernet
Allumé
Clignotant
Allumé
Clignotant
Allumé
Clignotant
6
Guide de l’utilisateur
Bouton Description
Il vous permet de créer rapidement votre réseau CPL en associant
un adaptateur CPL avec un ou plusieurs autres adaptateurs CPL
(pression pendant deux secondes), sans utiliser l’utilitaire Bewan
Powerline E200. Par simple pression, ce bouton assure la génération
Simple Connect
automatique du mot de passe et le cryptage des données.
Il peut également être utilisé pour restaurer le mot de passe réseau en
configuration d’usine (pression pendant dix secondes).
Pour la description du fonctionnement du bouton, reportez-vous à la
section « Création et sécurisation du réseau CPL » page 8.
Il permet de remettre l’adaptateur en configuration d’usine :
1. Muni d’un objet pointu, appuyez sur le bouton pendant deux
Bouton Reset
secondes.
2. Relâchez ensuite le bouton. Le voyant s’éteint, puis se rallume
quelques secondes après. Tous les paramétrages préalablement
effectués sur l’adaptateur sont supprimés.
De plus :
La prise de courant intégrée est munie d’un filtre d’alimentation qui permet d’éliminer les
•
bruits parasites et donc d’améliorer nettement la transmission des données.
Le port Ethernet sert à connecter un ordinateur ou un autre matériel muni d’une interface
•
Ethernet (box, routeur, switch, imprimante,etc.).
Mode Economie d’énergie
Après 15 minutes d’inactivité (ordinateur éteint, pas de trafic sur le réseau Ethernet ou
câble Ethernet débranché), l’adaptateur se met en mode Economie d’énergie. Le voyant
se met alors à clignoter (voyant vert).
Guide de l’utilisateur
7
Mise en place de l’adaptateur
Branchement de l’adaptateur
Remarque : avant de brancher votre adaptateur, veillez à noter son identifiant
)
(“DEVICE PASSWORD”) imprimé sur l’adaptateur. Celui-ci vous sera utile si vous
souhaitez ensuite modifier le mot de passe réseau de vos adaptateurs distants.
L’installation physique est extrêmement simple. Pour que le réseau CPL fonctionne, vous
devez installer au minimum deux adaptateurs à 200 Mbps. Procédez comme suit :
1. Munissez-vous du câble Ethernet (gris) fourni dans l’emballage. Raccordez une
extrémité de ce câble au port Ethernet de l’adaptateur et l’autre extrémité au connecteur
RJ45 d’un ordinateur ou d’un autre matériel Ethernet (box, routeur, imprimante, scanner,
switch, etc.).
2. Branchez ensuite le Bewan Powerline S200
les spécifications imprimées sur l’adaptateur.
Recommandations importantes :
Le branchement de l’adaptateur sous une tension différente endommagera le
•
produit et annulera la garantie.
Pour optimiser les performances, nous vous recommandons de brancher
•
l’adaptateur directement dans une prise murale et non sur un prolongateur
électrique (rallonge) ou une multiprise. En revanche, vous pouvez ensuite
brancher votre multiprise sur la prise intégrée de l’adaptateur et relier
ainsi vos matériels réseau. Le filtre d’alimentation de la prise vous permet
d’éliminer les bruits parasites qui peuvent être une source potentielle
d’interférences.
3. A l’autre bout du réseau, répétez l’opération sur l’adaptateur numéro 2.
Maxx
sur une prise électrique compatible avec
Création et sécurisation du réseau CPL
Le bouton « Simple Connect » vous permet d’associer le Bewan Powerline S200
ou plusieurs adaptateur(s) CPL, sans utiliser l’utilitaire Windows.
Lorsque vous appuyez sur le bouton « Simple Connect » des deux adaptateurs afin qu’ils
puissent communiquer entre eux, un mot de passe réseau est automatiquement généré et le
cryptage des données est assuré. Ce bouton vous permet de :
créer un réseau CPL entre deux adaptateurs,
•
associer un autre adaptateur à un réseau CPL existant,
•
restaurer le mot de passe réseau en configuration d’usine.
•
8
Maxx
avec un
Guide de l’utilisateur
Application 1 : appairage entre deux adaptateurs
Etape 1
Assurez-vous que les
deux adaptateurs sont
bien branchés sur une
prise électrique.
Sur les deux adaptateurs,
le voyant est allumé.
Sur les deux adaptateurs,
un équipement Ethernet
est raccordé. Le voyant
est également allumé.
Etape 2
Appuyez pendant deux
secondes sur le bouton « Simple
Connect » de l’adaptateur
Numéro 1, puis relâchez. Le
voyant clignote alors.
Vous avez deux minutes
pour répéter l’opération sur
l’adaptateur Numéro 2. Le
voyant clignotant signifie
qu’il recherche un matériel
auquel s’associer.
Remarque : si le voyant
ne clignote pas, renouvelez
l’opération. Ne pressez pas
sur le bouton plus de deux
secondes.
Guide de l’utilisateur
9
Etape 3
Pour confirmer l’établissement
et la sécurisation de la
connexion entre les deux
adaptateurs, les voyants
et sont désormais allumés
et fixes.
Remarque : si le voyant
s’éteint, cela signifie que
l’association n’a pas
fonctionné. Reprenez alors
à la première étape de la
procédure.
Paramètres nécessaires à vérifier
Maintenant que vous avez correctement branché et appairé vos adaptateurs, vous
devez vérifier la configuration des ordinateurs qui composent le réseau. En effet,
pour que les ordinateurs puissent communiquer à travers le réseau CPL, ils doivent se
trouver dans le même plan d’adressage.
Si un serveur DHCP est activé sur le réseau (via un routeur par exemple), vous pouvez
demander à ce dernier d’attribuer automatiquement une adresse IP à chacun de vos
ordinateurs.
En revanche, si votre réseau ne dispose pas de serveur DHCP (ou si vous l’avez
désactivé), vous devez assigner des adresses IP fixes à votre ordinateur et à tous
ceux connectés sur le même réseau. Reportez-vous au chapitre « Configuration
des ordinateurs » page 22, pour avoir une explication plus détaillée du principe de
configuration.
10
Guide de l’utilisateur
Application 2 : ajout d’un adaptateur au réseau existant
Une fois votre réseau CPL créé, vous pouvez à tout moment associer un autre adaptateur au
réseau existant. Le bouton « Simple Connect » va ainsi copier le nom de réseau existant sur
le nouvel adaptateur.
Etape 1
Branchez le nouvel adaptateur sur une prise de courant.
Raccordez une extrémité du câble Ethernet au port Ethernet de l’adaptateur et l’autre
extrémité au connecteur RJ45 d’un ordinateur ou d’un autre matériel Ethernet (box,
routeur, imprimante, scanner, etc.). Les voyants et s’allument.
Etape 2
Appuyez pendant deux secondes sur le bouton « Simple Connect » de l’un des adaptateurs
du réseau CPL existant, puis relâchez. Le voyant clignote alors.
Vous avez ensuite deux minutes pour répéter l’opération sur l’adaptateur numéro 3. Le
voyant clignote à son tour.
Guide de l’utilisateur
11
Etape 3
Pour confirmer l’établissement et la sécurisation de la connexion entre les trois
adaptateurs, les voyants et sont désormais allumés et fixes.
Remarque : si le voyant s’éteint, cela signifie que l’association de l’adaptateur
Numéro 3 avec le réseau existant n’a pas fonctionné. Reprenez alors à la première étape
de la procédure.
Application 3 : restauration du mot de passe réseau en
configuration d’usine
Le bouton « Simple Connect » vous permet de restaurer le mot de passe réseau par défaut
HomePlugAV. Procédez comme suit :
Etape 1 : Appuyez environ dix secondes sur le bouton « Simple Connect » de l’adaptateur
jusqu’à ce que le voyant clignote, puis relâchez.
Etape 2 : Le voyant clignote, puis devient fixe. Le voyant est éteint, la liaison avec
les autres adaptateurs étant désormais interrompue.
12
Guide de l’utilisateur
Types d’applications
Application 1 : transfert de fichiers et partage d’imprimante
Ci-dessous un exemple de connexion de deux ordinateurs sur un réseau et le partage d’une
imprimante grâce à deux adaptateurs. Dans ce type de configuration, sans serveur DHCP
disponible sur le réseau CPL, pour que les ordinateurs se connectent, une adresse IP fixe
différente doit être attribuée à chacun d’entre eux.
Application 2 : partage d’une connexion Internet et jeux en réseau
L’adaptateur peut aussi vous permettre de profiter d’Internet et des jeux en réseau. Si votre
carte réseau est correctement configurée (adresse IP fixe ou dynamique, passerelle avec
l’adresse IP du routeur), l’ordinateur est immédiatement reconnu et prêt à recevoir des
e-mails, surfer sur Internet, télécharger des fichiers et partager des dossiers avec d’autres
ordinateurs sur le réseau.
Guide de l’utilisateur
13
Installation de l’utilitaire (optionnelle)
Rappel : l’installation de l’utilitaire Bewan Powerline E200 n’est pas
obligatoire. L’utilitaire est nécessaire uniquement pour modifier le mot de
passe de votre réseau CPL, paramétrer la Qualité de Service ou mettre à jour
le firmware.
L’utilitaire s’installe uniquement sous Windows.
Par défaut, les adaptateurs utilisent le mot de passe réseau HomePlugAV.
Grâce à l’utilitaire Bewan Powerline E200, vous pouvez attribuer un nouveau mot de passe à
l’adaptateur relié à votre ordinateur (adaptateur local), mais aussi à des adaptateurs distants.
Pour ces derniers, vous devez connaître au préalable l’identifiant de chacun d’entre eux.
Ainsi, seuls les adaptateurs connus, c’est-à-dire ceux dont les identifiants ont été saisis et
validés, pourront être modifiés à distance.
Pour éviter de débrancher les adaptateurs présents sur votre réseau CPL, vous devez
donc noter préalablement l’identifiant (“DEVICE PASSWORD”) imprimé sur chaque
adaptateur.
Installation logicielle
Procédez comme suit :
1. Démarrez votre ordinateur, puis insérez le CD-ROM Bewan Powerline dans votre
lecteur.
Si la configuration du PC l’autorise, le programme d’installation est lancé
automatiquement. Si ce n’est pas le cas, exécutez le programme autorun.exe qui
se trouve à la racine du CD-ROM.
2. Sélectionnez votre produit.
3. Cliquez sur Utilitaire, puis sur l’icône correspondante.
4. Le programme d’installation se lance alors. Cliquez sur Suivant.
5. Le programme d’installation vous indique ensuite la version de l’utilitaire que vous allez
installer. Cliquez sur Suivant.
6. Lisez attentivement le contrat de licence. Sélectionnez l’option Je suis d’accord avec les
termes et conditions ci-dessus, puis cliquez sur Suivant.
14
Guide de l’utilisateur
7. Cliquez sur Suivant pour installer les fichiers de l’utilitaire dans le dossier par défaut.
8. Cliquez sur Oui pour créer le répertoire de destination.
9. Cliquez ensuite sur Démarrer pour lancer l’installation. La copie des fichiers
s’effectue.
Guide de l’utilisateur
15
10. Une fenêtre vous demande ensuite de procéder à l’installation du package Microsoft
.NET Framework (version 2.0 sous Windows XP ; produit déjà installé en natif sous
Windows Vista et Windows 7).
Sous Windows XP, suivez la procédure de l’Assistant d’installation. En effet, si ce
"composant" de Windows n’est pas installé, vous ne pouvez pas exécuter l’utilitaire. Le
Framework .NET permet simplement d’exécuter les applications réalisées en .NET, le
langage de programmation de Microsoft.
11. Après l’installation de .NET Framework, une fenêtre vous indique que l’utilitaire a bien
été installé. Cliquez sur Quitter.
Remarque : pour lancer l’utilitaire lors de la première installation, l’option Lancer
)
Utilitaire Bewan Powerline E200 est cochée par défaut.
12. Pour lancer l’utilitaire les fois suivantes, cliquez sur démarrer, pointez sur Tous les
programmes, Bewan Powerline E200, puis cliquez sur Utilitaire Bewan Powerline
E200. La fenêtre de l’utilitaire apparaît.
Remarque : pour lancer l’utilitaire, vous pouvez également effectuer un double-clic
)
sur l’icône Utilitaire Bewan Powerline E200 présente désormais sur le bureau.
13. Reportez-vous désormais à la section suivante « Configuration de l’utilitaire ».
16
Guide de l’utilisateur
Configuration de l’utilitaire
L’utilitaire Bewan Powerline E200 comprend 5 boutons : Accueil, Sécurité, Diagnostics,
Mise à jour et Qualité de Service.
Lancez l’Utilitaire Bewan Powerline E200. Vous arrivez sur la page Accueil.
Page “Accueil”
Cette page vous indique la liste des paramétrages que vous offre l’utilitaire. Pour effectuer
ces différents paramétrages, sélectionnez tout d’abord la carte réseau auquel est connecté
l’adaptateur.
Quand vous sélectionnez la carte réseau, l’adresse MAC de l’adaptateur connecté à votre
ordinateur apparaît.
Sélectionnez ensuite le type de paramétrage que vous souhaitez réaliser en cliquant sur le
lien correspondant.
Guide de l’utilisateur
17
Page “Sécurité”
La page Sécurité vous permet de modifier le mot de passe réseau et d’appliquer un nouveau
mot de passe à l’adaptateur connecté à votre ordinateur ou bien à un adaptateur distant
présent sur le réseau.
Cela signifie que vous n’avez pas besoin alors de raccorder chaque adaptateur de votre
réseau à votre ordinateur pour le configurer.
Maxx
Tous les matériels Bewan Powerline S200
passe réseau HomePlugAV.
Important : pour attribuer un nouveau mot de passe à un adaptateur distant, vous
)
devez connaître l’identifiant propre à chaque Bewan Powerline. Chaque adaptateur
dispose d’un code unique (appelé “DEVICE PASSWORD”) de la forme XXXX-XXXXXXXX-XXXX que l’on trouve sur l’étiquette apposée sur l’adaptateur.
Attention :
Pour changer le mot de passe de votre produit CPL, nous vous conseillons
•
vivement de respecter la description suivante, et notamment de commencer
par mettre à jour les adaptateurs distants avant de mettre à jour l’adaptateur
raccordé à votre ordinateur.
Il est impératif de tenir compte des majuscules et des minuscules.
•
Modifier le mot de passe des adaptateurs présents sur le réseau
1. Dans la rubrique Adaptateur local, saisissez votre nouveau mot de passe.
2. Pour assigner le nouveau mot de passe aux adaptateurs distants, dans le cadre Clé
d’accès du distant, cochez la case Modifier le mot de passe réseau du distant.
Remarque : le mot de passe réseau doit comporter entre 8 et 64 caractères. Vous
)
ne pouvez pas mettre d’espace.
3. Dans la rubrique Identifiant, saisissez le code correspondant à l’adaptateur (“DEVICE
PASSWORD”).
4. Cliquez sur le bouton Appliquer.
5. Répétez les opérations 3 et 4 pour tous les autres adaptateurs distants dont vous souhaitez
modifier le mot de passe.
6. Pour finaliser la sécurisation de votre réseau, modifiez désormais le mot de passe de
l’adaptateur raccordé à votre ordinateur. Décochez donc la case Modifier le mot de
passe réseau du distant, puis cliquez sur le bouton Appliquer.
sont configurés par défaut avec le mot de
18
Guide de l’utilisateur
Le mot de passe de votre réseau CPL a été modifié sur tous les adaptateurs du réseau.
Modifier le mot de passe lors de l’ajout d’adaptateur(s)
Si vous souhaitez ajouter un ou plusieurs adaptateur(s) Bewan Powerline S200
supplémentaire(s) sur votre réseau CPL existant, vous devez obligatoirement le(s) raccorder
directement à votre ordinateur sur lequel est installé l’utilitaire. En effet, un nouvel
adaptateur ne peut plus alors être détecté avec le mot de passe par défaut.
Maxx
Guide de l’utilisateur
19
Page “Qualité de Service”
Cette page vous permet de rendre prioritaires certains services sur votre réseau CPL. La
fonction QoS est désactivée par défaut.
1. Cochez la case Activer la QoS.
2. Parmi les trois services proposés, sélectionnez le type de flux que vous souhaitez
privilégier.
3. Cliquez ensuite sur le bouton Appliquer.
Page “Diagnostic”
La page Diagnostic vous fournit la liste de tous les autres matériels CPL détectés sur votre
réseau et identifiés par leur adresse MAC.
Remarque : si un adaptateur n’apparaît pas dans la liste, il est possible que son mot
)
de passe réseau soit différent ou bien qu’il ne soit pas appairé à l’adaptateur raccordé à
l’ordinateur. Si c’est le cas, il ne pourra pas communiquer avec le réseau actuel.
20
Guide de l’utilisateur
Page “Mise à jour”
Vous avez la possibilité de mettre à jour le firmware d’un adaptateur. Pour cela, vous devez
le raccorder directement à l’ordinateur sur lequel est installé l’utilitaire Bewan Powerline
E200, la mise à jour ne pouvant s’effectuer à distance.
Remarque : les informations concernant d’éventuelles mises à jour de l’adaptateur
)
sont consultables sur le site Web de Bewan (www.bewan.fr).
Pour effectuer la mise à jour, vous avez besoin d’un fichier de configuration (fichier .pib)
et du fichier contenant le firmware (fichier .nvm). Une fois l’adaptateur mis à jour, celui-ci
conserve son mot de passe réseau.
1. Cliquez sur le bouton Mettre à jour afin d’indiquer le chemin d’accès des deux fichiers
de mise à jour.
2. Une fois les fichiers sélectionnés, cliquez sur Ouvrir.
3. La mise à jour démarre immédiatement. Attendez ensuite quelques instants afin que la
mise à jour de l’adaptateur soit terminée et que celui-ci soit à nouveau opérationnel.
Attention : ne débranchez en aucun cas l’adaptateur pendant la procédure
de mise à jour. Vous risqueriez d’endommager sa mémoire et de le rendre
inutilisable (dommage non couvert par la garantie).
Guide de l’utilisateur
21
Configuration des ordinateurs
Pour connecter deux ordinateurs à travers le réseau CPL, vérifiez leur configuration TCP/IP.
Selon l’activation ou non d’un serveur DHCP sur le réseau, la configuration varie.
Si le réseau existant dispose déjà d’un serveur DHCP, vous pouvez demander à celuici d’attribuer automatiquement une adresse IP à vos ordinateurs. En revanche, si vous
ne disposez pas de serveur DHCP (ou si vous l’avez désactivé), vous devez assigner
manuellement une adresse IP fixe.
Nous documentons ici la configuration des ordinateurs fonctionnant sous les systèmes
d’exploitation suivants : Windows XP, Windows Vista, Windows 7 et Mac OS X.
Remarque : nous considérons ici que les ordinateurs disposent de cartes Ethernet et
)
que le protocole TCP/IP est déjà installé. Pour toute question relative à l’installation et
au fonctionnement des cartes Ethernet, veuillez vous reporter à la documentation fournie
par le constructeur de celles-ci.
Configuration sous Windows
Adresse IP fixe
Si votre réseau ne dispose pas d’un serveur DHCP, vous devez donc attribuer une adresse IP
fixe à votre ordinateur et à tous ceux connectés au réseau, procédez comme suit :
1. Sous Windows XP, cliquez sur démarrer, pointez sur Paramètres, puis cliquez sur
Panneau de configuration.
Sous Windows Vista et 7, cliquez sur démarrer, puis cliquez sur Panneau de
configuration.
2. Sous Windows XP, cliquez sur Connexions réseau et Internet, puis sur Connexions
réseau.
Sous Windows Vista, effectuez un double-clic sur Centre Réseau et partage. Dans le
menu de gauche, cliquez sur Gérer les connexions réseau.
Sous Windows 7, cliquez sur Réseau et Internet, puis sur Centre Réseau et partage.
Dans le menu de gauche, cliquez sur Modifier les paramètres de la carte.
3. Effectuez un clic droit sur Connexion au réseau local, puis sélectionnez Propriétés
dans le menu.
4. Sélectionnez l’élément Protocole Internet (TCP/IP) (Windows XP) ou Protocole
Internet version 4 (TCP/IPv4) (Windows Vista et 7), puis cliquez sur Propriétés.
5. Sélectionnez l’option Utiliser l’adresse IP suivante.
22
Guide de l’utilisateur
6. Dans la rubrique Adresse IP, entrez l’adresse IP que vous avez décidé d’attribuer au PC
(par exemple, “192.168.1.2”).
En cas de doute sur ces points, vous devez prendre conseil auprès d’un spécialiste
réseaux.
Important :
)
L’adresse IP du PC doit impérativement être comprise dans la même plage
•
d’adressage que celle des autres ordinateurs du réseau.
L’adresse IP du PC doit être unique, c’est-à-dire différente de celle des autres
•
équipements présents sur le réseau local (autres ordinateurs, routeur…).
•
L’adresse IP du PC doit appartenir à une plage réservée aux réseaux privés. En
effet, votre réseau local ne doit pas utiliser des adresses réservées à Internet.
Cela provoquerait des problèmes dans le cadre de la connexion de votre réseau à
Internet.
7. Dans la rubrique Masque de sous-réseau, entrez la valeur du masque de sous-réseau
correspondant, soit “255.255.255.0”.
8. Cliquez sur OK afin de valider les modifications.
Guide de l’utilisateur
23
Adresse IP dynamique
Si votre réseau dispose d’un serveur DHCP, ce dernier assigne dynamiquement des adresses
IP aux ordinateurs du réseau. Procédez comme suit :
1. Sous Windows XP, cliquez sur démarrer, pointez sur Paramètres, puis cliquez sur
Panneau de configuration.
Sous Windows Vista et 7, cliquez sur démarrer, puis cliquez sur Panneau de
configuration.
2. Sous Windows XP, cliquez sur Connexions réseau et Internet, puis sur Connexions
réseau.
Sous Windows Vista, effectuez un double-clic sur Centre Réseau et partage. Dans le
menu de gauche, cliquez sur Gérer les connexions réseau.
Sous Windows 7, cliquez sur Réseau et Internet, puis sur Centre Réseau et partage.
Dans le menu de gauche, cliquez sur Modifier les paramètres de la carte.
3. Effectuez un clic droit sur Connexion au réseau local, puis sélectionnez Propriétés
dans le menu.
4. Sélectionnez l’élément Protocole Internet (TCP/IP) (Windows XP) ou Protocole
Internet version 4 (TCP/IPv4) (Windows Vista et 7), puis cliquez sur Propriétés.
5. Sélectionnez l’option Obtenir une adresse IP automatiquement, puis cliquez sur OK.
24
Guide de l’utilisateur
Passerelle
Pour accéder à Internet à travers le réseau CPL, vous devez indiquer votre passerelle Internet
(adresse IP du routeur). Ceci est valable quel que soit le mode d’adressage IP choisi (fixe ou
dynamique). Vous pouvez également saisir l’adresse de serveur DNS.
Si vous avez une adresse IP fixe, procédez comme suit :
1. Après avoir saisi l’adresse IP et le masque de sous-réseau correspondant, dans la rubrique
Passerelles par défaut, indiquez également l’adresse IP du routeur.
2. Cliquez ensuite sur OK afin de valider les modifications.
Si vous avez une adresse IP dynamique, procédez comme suit :
1. Cliquez sur le bouton Avancé....
2. Dans la zone Passerelles par défaut, cliquez sur Ajouter....
3. Dans la rubrique Passerelle, indiquez l’adresse IP du routeur, puis cliquez sur Ajouter.
4. Cliquez ensuite sur OK dans chacune des fenêtres afin de valider les modifications.
Guide de l’utilisateur
25
Configuration sous Mac OS X
Adresse IP fixe
Si votre réseau ne dispose pas d’un serveur DHCP, vous devez donc attribuer une adresse IP
fixe à votre ordinateur et à tous ceux connectés au réseau. Procédez comme suit :
1. Cliquez sur le menu Pomme, puis sur Préférences Système....
2. Cliquez ensuite sur Réseau.
3. Dans le menu Afficher, sélectionnez Ethernet intégré.
4. Dans le menu Configurer de l’onglet TCP/IP, sélectionnez Manuellement.
5. Dans la rubrique Adresse IP, spécifiez l’adresse IP que vous avez décidé d’attribuer au
Macintosh (par exemple, “192.168.1.2”).
Important :
)
L’adresse IP du Macintosh doit impérativement être comprise dans la même plage
•
d’adressage que celle des autres ordinateurs du réseau.
L’adresse IP du Macintosh doit être unique, c’est-à-dire différente de celle des autres
•
équipements présents sur le réseau local (autres ordinateurs, routeur…).
L’adresse IP du Macintosh doit appartenir à une plage réservée aux réseaux privés.
•
En effet, votre réseau local ne doit pas utiliser des adresses réservées à Internet.
Cela provoquerait des problèmes dans le cadre de la connexion de votre réseau à
Internet.
26
Guide de l’utilisateur
En cas de doute sur ces points, vous devez prendre conseil auprès d’un spécialiste
réseaux.
6. Dans la rubrique Sous-réseau, entrez la valeur du masque de sous-réseau correspondant,
soit “255.255.255.0”.
Remarque : pour accéder à Internet à travers le réseau CPL, vous devez indiquer
)
votre passerelle Internet (adresse IP du routeur). Vous pouvez également saisir
l’adresse de serveur DNS.
7. Cliquez sur le bouton Appliquer pour sauvegarder les modifications.
8. Dans le menu Préférences Système, cliquez sur Quitter Préférences Système.
Adresse IP dynamique
Si votre réseau dispose d’un serveur DHCP, ce dernier assigne dynamiquement des adresses
IP aux ordinateurs du réseau. Procédez comme suit :
1. Cliquez sur le menu Pomme, puis sur Préférences Système....
2. Cliquez ensuite sur Réseau.
3. Dans le menu Afficher, sélectionnez Ethernet intégré.
4. Dans le menu Configurer de l’onglet TCP/IP, sélectionnez Via DHCP.
5. Cliquez sur le bouton Appliquer pour sauvegarder les modifications.
6. Dans le menu Préférences Système, cliquez sur Quitter Préférences Système.
Guide de l’utilisateur
27
Déclaration de conformité
Nom du constructeur : Bewan systems
Adresse : 124, boulevard de Verdun Téléphone : +33 (0)1 43 34 69 20
Code postal : 92400 Télécopie : +33 (0)1 46 91 03 71
Localit é : Courbevoie - France
Identification du produit
- Nom : Bewan Powerline S200
- Nature : Adaptateur CPL
- Référence : BWPLC-S200MAXX
Bewan systems déclare sous son entière responsabilité que le produit décrit ci-dessus est en conformité
avec les exigences essentielles de la Directive R&TTE 1999/5/CE sur les équipements hertziens et
les équipements terminaux de télécommunications.
Le produit est également conforme aux exigences définies par la Directive 2004/108/CE concernant
la compatibilité électromagnétique.
Le produit est conforme aux normes européennes harmonisées suivantes :
EN 55022 (1998) + A1 (2000) + A2 (2003)
EN 61000-3-2 (2000) + A2 (2005)
EN 61000-3-3 (1995) + A1 (2001) + A2 (2005)
TR 102 324 v1.1.1 (2004-2005)
EN 55024 (1998) + A1 (2001) + A2 (2003)
EN 60950-1 (2001) + A11 (2004)
Le marquage CE est apposé sur le produit.
Information supplémentaire : le produit a été testé dans une configuration standard.
Conformité RoHS (Restrictions of Hazardous Substances) :
Bewan systems déclare que le produit est conforme à la Directive RoHS 2002/95/CE de l’Union
européenne relative à la limitation de l’utilisation de certaines substances dangereuses dans les
équipements électriques et électroniques : plomb (Pb), cadmium (Cd), mercure (Hg), chrome
hexavalent (Cr VI), polybromobiphényles (PBB), polybromodiphényléthers (PBDE).
Date : mars 2010 Eric Teissandier
Président du Conseil d’Administration
Maxx
28
Guide de l’utilisateur
Q-BWPLC-S200MAXX-1
Loading...
