Avertissement
Les informations contenues dans ce manuel sont susceptibles de modification sans préavis.
LE CONSTRUCTEUR NE PEUT ETRE TENU POUR RESPONSABLE SI UNE NONCONFORMITE PARTIELLE APPARAIT ENTRE CE MANUEL ET LE PRODUIT QU'IL DECRIT, NI DES DOMMAGES ACCIDENTELS CONSECUTIFS A L'UTILISATION DE CEUX-CI.
Le manuel et le Logiciel fournis sont protégés par les lois de Copyright et ne peuvent être copiés ou distribués de quelque façon et pour quelque usage que ce soit. L'utilisation de la documentation est destinée à un usage personnel uniquement. Toute représentation ou reproduction intégrale ou partielle doit être faite avec le consentement de l'auteur ou de ses ayants droit ou ayants cause. Toute utilisation à des fins commerciales est strictement interdite. La violation de ces règles peut entraîner des poursuites judiciaires et la personne concernée sera tenue responsable sur le plan économique de tout préjudice et perte subie par le titulaire du Copyright.
Copyright © 2005-2006, Bewan systems. Tous droits réservés.
Edition décembre 2006.
Marques déposées et copyright :
•Bewan et le logo Bewan sont des marques déposées de Bewan systems.
•Microsoft et Windows sont des marques déposées de Microsoft Corporation aux Etats-Unis et/ou dans d’autres pays.
•Macintosh est une marque d’Apple Computer, Inc. déposée aux Etats-Unis et dans d’autres pays.
De même, les noms des produits cités dans ce manuel à des fins d'identification peuvent être des marques commerciales, déposées ou non par leurs sociétés respectives.
Le matériel que vous avez acheté ne doit pas être jeté avec les ordures ménagères. Vous devez le rapporter à votre distributeur, en cas de remplacement, ou le déposer dans un point de collecte approprié pour le traitement, la valorisation ou le recyclage des déchets EEE (Equipements Electriques et Electroniques).
Vous faîtes ainsi un geste pour l'environnement, en contribuant à la préservation des ressources naturelles et à la protection de la santé humaine.
Bewan Powerline E85 |
3 |
Table des matières
Avant-propos............................................................................................. |
5 |
Contenu de la boîte du Bewan Powerline E85 ..................................................................... |
5 |
Assistance technique............................................................................................................. |
6 |
Connaissances requises......................................................................................................... |
6 |
Configuration minimum requise........................................................................................... |
6 |
Précautions d’utilisation ....................................................................................................... |
7 |
Emplacement................................................................................................................................ |
7 |
Entretien et maintenance ............................................................................................................. |
7 |
Câbles .......................................................................................................................................... |
7 |
Installation du Bewan Powerline E85 ..................................................... |
8 |
Raccordement de l’adaptateur .............................................................................................. |
8 |
Voyants lumineux et connecteur .......................................................................................... |
9 |
Types d’applications........................................................................................................... |
10 |
Application 1 : Partage de fichiers et d’imprimante ................................................................. |
10 |
Application 2 : Partage d’une connexion Internet et jeux en réseau ........................................ |
10 |
Installation de l’utilitaire .................................................................................................... |
11 |
Configuration de l’utilitaire ................................................................... |
15 |
Onglet "Général" ................................................................................................................ |
15 |
Modification du nom de l’adaptateur ........................................................................................ |
16 |
Sécurisation du réseau par les identifiants................................................................................ |
16 |
Onglet "Sécurité" ................................................................................................................ |
18 |
Configuration des ordinateurs............................................................... |
19 |
Sous Windows 98SE et Me ................................................................................................ |
19 |
Adresse IP fixe ........................................................................................................................... |
19 |
Adresse IP dynamique................................................................................................................ |
21 |
Passerelle................................................................................................................................... |
21 |
Sous Windows 2000 ........................................................................................................... |
22 |
Adresse IP fixe ........................................................................................................................... |
22 |
Adresse IP dynamique................................................................................................................ |
23 |
Passerelle................................................................................................................................... |
24 |
Bewan Powerline E85 |
4 |
Sous Windows XP .............................................................................................................. |
25 |
Adresse IP fixe ........................................................................................................................... |
25 |
Adresse IP dynamique................................................................................................................ |
26 |
Passerelle................................................................................................................................... |
27 |
Sous Mac OS X .................................................................................................................. |
29 |
Adresse IP fixe ........................................................................................................................... |
29 |
Adresse IP dynamique................................................................................................................ |
30 |
Bewan Powerline E85 |
5 |
Avant-propos
Félicitations, vous venez d’acquérir l’adaptateur Bewan Powerline E85. Il va vous permettre de créer facilement un réseau local sans avoir à poser de nouveaux câbles pour relier tous vos matériels disposant d’une interface Ethernet (ordinateurs, imprimantes, routeurs, consoles de jeux et autres équipements réseau). La technologie CPL (Courant Porteur en Ligne) utilise le réseau électrique (220/240 V) existant, c’est-à-dire vos prises de courant classiques déjà disponibles. De cette façon, les matériels ont un raccordement virtuel Ethernet sans être physiquement reliés entre eux. Le CPL « transforme » donc ce réseau électrique en réseau informatique.
Vous pouvez ainsi facilement échanger des fichiers, partager une imprimante (ou un scanner), partager une connexion Internet haut débit (via l’ADSL ou le câble) ou encore jouer en réseau
(liaison de consoles de jeux).
Les performances ont un débit théorique de 85 Mbits/s. Il est possible de relier un nombre important d’ordinateurs ou périphériques, mais il vaut mieux se limiter à 10 adaptateurs sur une même installation électrique pour éviter toute saturation.
Aucun pilote n’est requis pour faire fonctionner l’adaptateur puisque l’ordinateur, quel que soit son système d’exploitation, possède déjà tous les composants nécessaires au bon fonctionnement de la connexion. Un utilitaire fourni (fonctionnant uniquement sous Windows) vous permet en revanche de changer le mot de passe du réseau ou de contrôler la qualité de la ligne.

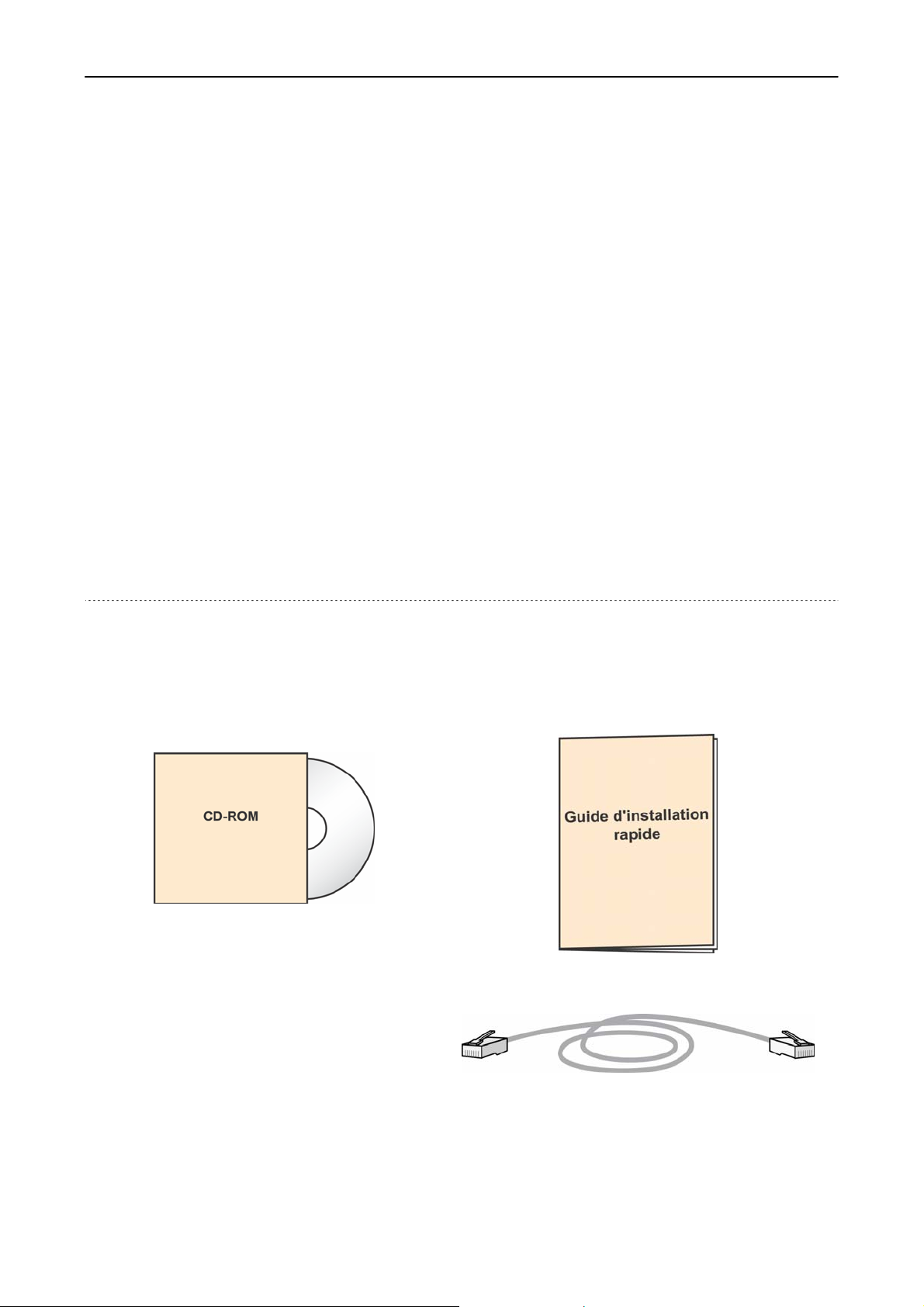

Contenu de la boîte du Bewan Powerline E85
Outre un adaptateur Bewan Powerline E85 garanti 2 ans, l’emballage du Bewan Powerline E85 doit contenir les éléments suivants :
un CD-ROM
Bewan Powerline E85 contenant l’Utilitaire BeWAN Powerline
et la documentation au format PDF
Vous devez également trouver une carte contenant les Conditions Générales de Garantie.
un Guide d’installation rapide
Câble Ethernet RJ45 (gris) permettant de relier l’adaptateur au matériel Ethernet
Remarque : si l’un de ces éléments manque ou est endommagé, prenez contact avec votre revendeur ou avec le service client de Bewan.
Bewan Powerline E85 |
6 |
Assistance technique
L’adaptateur Bewan Powerline E85 et sa documentation ont été conçus dans un souci de simplicité, afin de pouvoir être utilisés tant par les particuliers que par les professionnels.
Avant de procéder à l’installation du Bewan Powerline E85, nous vous conseillons d’enregistrer votre produit sur le site Web de Bewan (http://www.Bewan.fr) pour bénéficier de l’ensemble des services Bewan.
Suivez pas à pas les instructions du présent manuel. Le Guide de l’utilisateur contient les informations pratiques vous permettant d’installer et d’utiliser rapidement le Bewan Powerline E85.
Si vous rencontrez des difficultés, contactez votre revendeur afin qu’il vérifie votre configuration. Sinon, une assistance technique sur le matériel est assurée par le Support Technique de Bewan au 08 92 16 22 92¿ (Coût de la communication : Tarif Audiotel 0,34 € TTC/min).
Remarque : pour toute information sur le service d’assistance technique de Bewan ou pour bénéficier des mises à jour du produit, consultez le site Web de Bewan.
Connaissances requises
Il n’est pas indispensable d’avoir des connaissances particulières en télécommunications pour utiliser le Bewan Powerline E85. Dans la documentation de l’adaptateur Bewan Powerline E85, nous considérons que vous maîtrisez l’interface utilisateur, les commandes et les utilitaires de Windows ou de Mac OS. Nous ne revenons donc pas sur ces notions. Reportez-vous, si nécessaire, au manuel ou à l’aide en ligne de ces systèmes.
Configuration minimum requise
Pour que le Bewan Powerline E85 fonctionne, le protocole TCP/IP doit être installé.
Pour configurer l’adaptateur, votre ordinateur doit répondre aux exigences suivantes :
•Lecteur de CD-ROM.
•Un port Ethernet.
•Environnements d’exploitation : Windows 98SE, Windows Me, Windows 2000 et Windows XP.
•Pentium III 300 MHz, avec au moins 128 Mo de RAM.
Remarque : l’ordinateur ou le matériel auquel vous voulez relier le Bewan Powerline E85 doit avoir un port Ethernet, c’est-à-dire une carte réseau ou un adaptateur réseau.
¿ depuis la France uniquement. Voir les horaires d’ouverture sur www.bewan.fr
Bewan Powerline E85 |
7 |
Précautions d’utilisation
Lisez attentivement les instructions de sécurité suivantes avant d’installer ou d’utiliser le Bewan Powerline E85. Veillez à respecter rigoureusement les précautions d’emploi.
Emplacement
•Evitez d’utiliser, de placer et de conserver l’adaptateur dans des endroits exposés à une lumière intense ou à des températures élevées ou près de sources de chaleur.
Des températures élevées risquent de déformer l’adaptateur. La température maximum ne peut dépasser 40°C.
•Evitez d’installer l’adaptateur dans un endroit humide et poussiéreux.
•L’emplacement de la prise de courant secteur doit être facilement accessible.
La tension secteur doit correspondre aux indications figurant sur la plaque signalétique de l’adaptateur électrique.
•Conservez l’adaptateur hors de portée des enfants.
Entretien et maintenance
•Veillez à ne pas ouvrir, désassembler ou modifier une partie de l’adaptateur.
Les inspections internes, les modifications et les réparations doivent impérativement être effectuées par des techniciens agréés et qualifiés. L’ouverture de l’adaptateur ou toute modification interne entraînera la perte de la garantie.
•Avant de nettoyer l’adaptateur, le produit ne doit pas être alimenté.
•Pour nettoyer l’adaptateur, n’utilisez pas certains produits chimiques pouvant endommager les matières plastiques. N’utilisez pas de substances contenant de l’alcool, du benzène, du diluant ni d’autres produits inflammables.
•Ne mettez pas l’adaptateur en contact avec de l’eau ou d’autres liquides. Si la partie externe entre en contact avec un liquide, essuyez-le à l’aide d’un chiffon doux et absorbant.
Câbles
•N’utilisez que les accessoires fournis.
L’utilisation de sources d’alimentation autres que celles recommandées pour ce matériel pourrait entraîner une surchauffe ou une déformation de l’adaptateur, et provoquer entre autres un incendie ou une décharge électrique.
•Veillez à ce que les câbles soient dans une position qui évite que quelqu’un puisse trébucher ou marcher dessus.
•Ne touchez pas le cordon d’alimentation si vos mains sont mouillées. Vous risqueriez de recevoir une décharge électrique.
•Lorsque vous débranchez les câbles, tenez la partie solide.
En tirant sur la partie flexible du câble, vous pouvez nuire à l’isolation ou dénuder le fil, et créer ainsi un risque d’incendie et de décharge électrique.
•Cessez immédiatement d’utiliser l’adaptateur si ce dernier se mettait à dégager de la fumée.
Bewan Powerline E85 |
8 |
Installation du
Bewan Powerline E85
Vous trouvez dans ce chapitre une description détaillée de la procédure d’installation du Bewan Powerline E85. L'installation physique du matériel suffit au fonctionnement de l’adaptateur. La configuration d’usine permet une mise en route sans installer de pilote sur l’ordinateur.
En revanche, un utilitaire est fourni (fonctionnant uniquement sous Windows) si vous souhaitez changer le mot de passe réseau ou contrôler la qualité de la ligne.
Remarque : avant de brancher le Bewan Powerline E85, veillez à noter son "Security ID" ou "DEVICE PASSWORD" imprimé sur l’adaptateur. Celui-ci vous sera utile si vous souhaitez ensuite renforcer la sécurité de votre réseau.
Attention : une longueur de ligne électrique trop importante et/ou le fonctionnement simultané de plusieurs appareils électriques peuvent perturber le signal et jouer sur la qualité et la performance du réseau. Ils peuvent ajouter des bruits et être une source potentielle d’interférences.
Raccordement de l’adaptateur
L’installation physique est extrêmement simple. Pour que le réseau CPL fonctionne, vous devez installer au minimum un second adaptateur. Procédez comme suit :
1.Munissez-vous du câble Ethernet (gris) fourni dans le package. Raccordez une extrémité de ce câble au port Ethernet de l’adaptateur et l’autre extrémité au connecteur RJ45 de votre ordinateur ou de tout autre matériel Ethernet (commutateur Ethernet, routeur, imprimante,…).
2.Branchez ensuite le Bewan Powerline E85 sur une prise de courant.
Remarques :
•Le branchement de l’adaptateur sous une tension différente endommagera le produit et annulera la garantie.
•Pour optimiser les performances, nous vous conseillons de préférence de ne pas brancher l’adaptateur sur un prolongateur électrique (rallonge) ou une multiprise. Il est préférable également, pendant un transfert de données, de ne pas faire fonctionner des appareils électriques de forte puissance ne possédant pas de système antiparasites.
3.A l’autre bout de votre réseau (maison ou entreprise), connectez désormais un second adaptateur (à un autre ordinateur, à un routeur,…). Une fois connecté, le matériel cherche les autres adaptateurs présents sur le réseau électrique. Votre réseau est désormais créé.
Remarque : la distance entre deux adaptateurs doit être inférieure à 200 m.
Attention : si vous possédez un compteur numérique, les liaisons au sein du réseau local ainsi créé ne peuvent se poursuivre en amont du compteur électrique. Par exemple, même si votre voisin de palier utilise le CPL, il ne pourra pas accéder à vos données à travers le courant électrique. En revanche, si vous possédez un ancien compteur (compteur « bleu », courant de Foucault), les données peuvent éventuellement se propager sur le secteur. De toute façon, nous vous recommandons vivement d’installer l’utilitaire Bewan Powerline et de modifier le mot de passe réseau. Reportez-vous au chapitre « Configuration de l’utilitaire » page 15.
Bewan Powerline E85 |
9 |
Paramètres nécessaires à vérifier :
Maintenant que vous avez correctement branché vos adaptateurs, vous devez vérifier la configuration des ordinateurs qui composent le réseau. En effet, pour faire communiquer deux ordinateurs à travers le réseau CPL, ils doivent se trouver dans le même plan d’adressage.
Si un serveur DHCP est activé sur le réseau (via un routeur par exemple), vous pouvez demander à ce dernier d’attribuer automatiquement une adresse IP à vos ordinateurs.
En revanche, si votre réseau ne dispose pas d’un serveur DHCP (ou si vous l’avez désactivé), vous devez assigner des adresses IP fixes à votre ordinateur et à tous ceux connectés sur le même réseau. Ces adresses doivent être comprises dans le même plan d’adressage. Reportez-vous au chapitre « Configuration des ordinateurs » page 19, pour avoir une explication détaillée du principe de configuration de vos ordinateurs sous différents systèmes.
4.Une fois installés, les adaptateurs s’authentifient mutuellement via un mot de passe réseau par défaut (HomePlug).
Voyants lumineux et connecteur
Le Bewan Powerline E85 possède 3 voyants lumineux et un port Ethernet. Ces voyants vous indiquent à tout moment l’état de la connexion et permettent éventuellement de diagnostiquer un défaut de fonctionnement.
Intitulé du voyant |
Couleur du |
Etat et signification |
|
voyant |
|
|
|
|
PWR |
Vert |
Allumé lorsque le boîtier est branché sur la prise électrique |
|
|
|
PL-ACT |
Vert |
Allumé lorsqu’un autre adaptateur est détecté sur le réseau |
|
|
|
ETH-LINK/ACT |
Vert |
Allumé lorsque le boîtier est raccordé au port Ethernet d’un |
|
|
ordinateur ou d’un autre matériel Ethernet |
|
|
Clignote pendant le transfert de données |
|
|
|
Le port Ethernet sert à connecter un ordinateur ou un autre matériel muni d’une interface Ethernet (routeur, switch, imprimante,…).
Bewan Powerline E85 |
10 |
Types d’applications
Application 1 : Partage de fichiers et d’imprimante

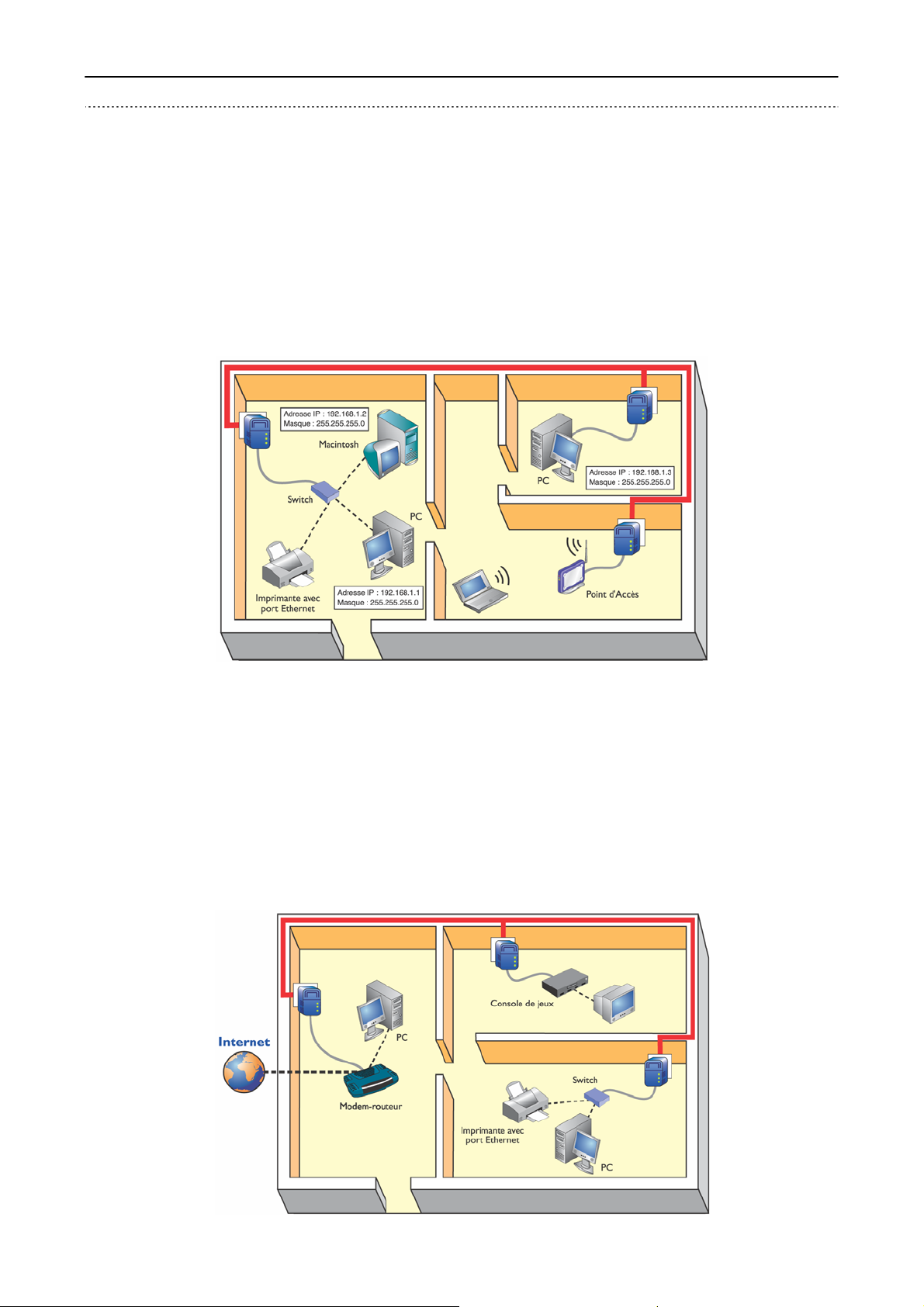

Ci-dessous, un exemple de connexion de trois ordinateurs sur un réseau et le partage d’une imprimante grâce à trois adaptateurs Bewan Powerline E85.
Dans ce type de configuration, sans serveur DHCP disponible sur le réseau CPL, pour que les différents ordinateurs se connectent, une adresse IP fixe différente doit être attribuée à chaque ordinateur.
Les trois ordinateurs peuvent s’échanger des fichiers et partager l’imprimante.
Application 2 : Partage d’une connexion Internet et jeux en réseau
L’adaptateur peut vous permettre aussi de profiter d’Internet et des jeux en réseau.
Si votre carte réseau est correctement configurée (adresse IP fixe ou dynamique, passerelle avec l’adresse IP du routeur), l’ordinateur est immédiatement reconnu et prêt à recevoir des e-mails, surfer sur Internet et partager des dossiers avec les autres ordinateurs du réseau.
